Что такое узо и автомат: в чем разница между «автоматом» и УЗО

Содержание

в чем разница между «автоматом» и УЗО

Защитные устройства, применяемые в электрической сети дома, предназначены для защиты проводки от возможных неисправностей. А значит – и для предохранения человека от поражения электрическим током. Распространенных устройств два — УЗО и автомат . Рассмотрим, какими они бывают и в чем между ними разница.

На фото:

Дифференциальный автомат. Он представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения состоит лишь в том, что упрощаются процессы монтажа и подключения, а также незначительно экономится место внутри распределительного щитка. Во всем остальном дифференциальный автомат не имеет никаких преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты от фабрики Siemens.

Автоматический выключатель (в просторечии – «автомат») и устройство защитного отключения (УЗО) – два наиболее распространенных типа указанных устройств.

В чем между ними разница и и какими бывают «автоматы» и УЗО.

Автоматический выключатель

Контролирует силу тока в цепи. Его задача – не допустить возникновения так называемых сверхтоков, сила которых превышает значение, максимально допустимое для данной проводки.

На практике такая ситуация может произойти при подключении слишком высокой нагрузки (большого количества мощных электроприборов) или вследствие короткого замыкания (соприкосновения фазового и нулевого проводов – в большинстве случаев это происходит из-за нарушения изоляции).

Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.

Разновидности автоматических выключателей:

Автоматический выключатель срабатывает под действием имеющихся в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.

Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока. Как только его сила достигает определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
Электромагнитные расцепители срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.

Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки. При этом высвобождается пружина, размыкающая силовые контакты.
Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него задачей. Поэтому в современных автоматических выключателях применяются сразу оба описанных устройства, работающих параллельно и отлично дополняющих друг друга.

Устройство защитного отключения (УЗО)

контролирует наличие тока утечки (называемого также разностным или дифференциальным). Последний чаще всего появляется из-за нарушения изоляции фазового провода. В результате под напряжением оказываются внешние, нетоковедущие части электроприбора – это называется утечкой тока на корпус. Прикоснувшись к ним либо по неосмотрительности взяв в руки оголенный фазовый провод, человек подвергает свою жизнь и здоровье большой опасности. И здесь на выручку приходит УЗО, которое мгновенно обесточивает подконтрольный участок сети.

На фото:

Принцип действия УЗО. Основан на постоянном контроле силы тока в подающем (фазовом) и обратном (нулевом рабочем) проводниках, которые идут, соответственно, к электроприбору и от него. При нормальных условиях сила тока в них будет примерно одинаковой – разумеется, ее значение берется по модулю, без учета математических знаков «плюс» и «минус».

Замыкание одного из проводов на корпус прибора или тело человека вызывает нарушение этого баланса, то есть сила тока в фазовом проводе значительно отличается от таковой в нулевом проводнике.Зафиксировав эту разницу, УЗО приводит в действие механизм расцепителя и прекращает подачу напряжения на аварийный участок сети. В данном случае порог срабатывания устройства – это значение силы дифференциального тока, при котором происходит отключение электроэнергии. Проще говоря, это максимально допустимая разница между силой тока в фазовом и нулевом рабочем проводах. Так, например, аппарат, рассчитанный на 30 мА, сработает именно при таком значении возникшего тока утечки.

УЗО+«автомат» Следует отметить, что УЗО, так же как и остальные электроприборы в доме, должно находиться под защитой автомата. Последний не допустит воздействия токов большой силы (токов короткого замыкания) на силовые контакты УЗО, сохраняя тем самым его работоспособность. Поэтому УЗО всегда устанавливается строго после автоматического выключателя.

Монтаж и подключение

автоматического выключателя и УЗО производятся по одинаковой схеме. Специальная защелка на корпусе устройства позволяет прочно закрепить его на предназначенной для этого DIN-рейке внутри распределительного щитка.

Никаких дополнительных инструментов и приспособлений не требуется. Провода подсоединяют при помощи стандартного винтового зажима. Оголенный провод вставляют между шляпкой винта и фиксирующей шайбой (для этого в пластиковом корпусе устройства предсумотрены прорези), после чего винт затягивают обычной отверткой.

На фото:

Так выглядит ДИН-рейка для монтажа УЗО

В статье использованы изображения moeller.net, siemens.com, schneider-electric.com, doepke.de, abb.com, eaton.com

Что лучше установить в щитке: «дифавтомат» или УЗО?

Без защитных элементов электрической сети в квартире и на даче не обойтись в любом случае. Эти устройства не только предотвращают серьезные последствия при коротком замыкании и защищают от превышения в сети допустимых нагрузок, но и не допускают утечки тока. В большинстве случаев для защиты устройств от последствий короткого замыкания используются автоматические выключатели, или «автоматы», в то время как для защиты от возможных утечек применяются устройства защитного отключения — УЗО.

Вместе с тем, и то и другое хорошо решают комбинированные приборы, которые имеют математическое название — дифференциальные автоматические выключатели, или «дифавтоматы». Это весьма удобные устройства, которые в одном корпусе совмещают две функции: УЗО и автоматический выключатель.

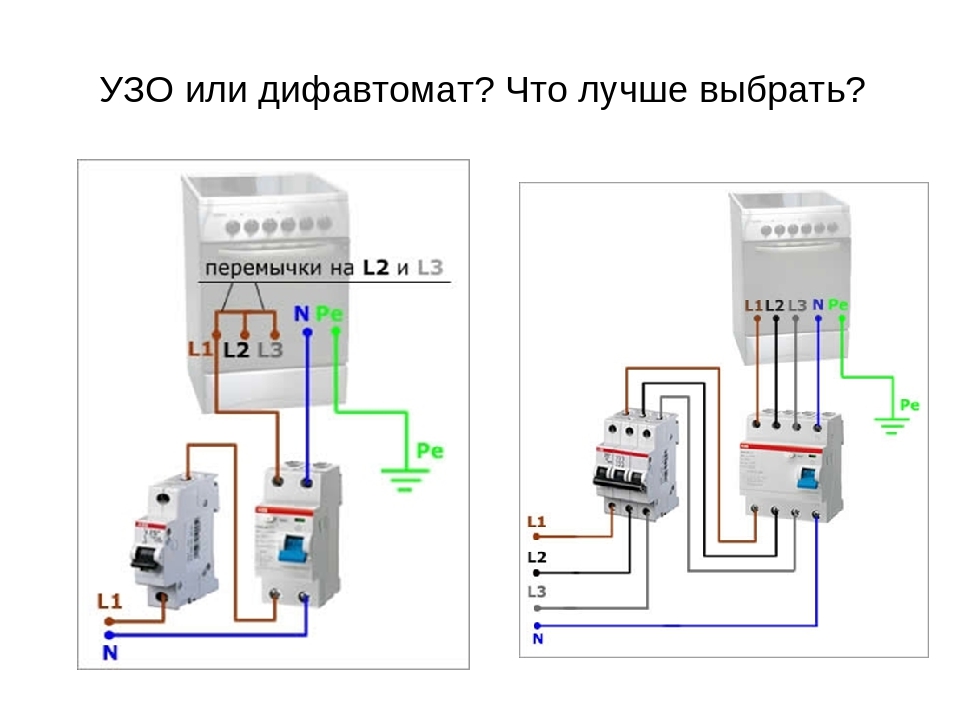

Что поставить: дифавтомат или УЗО

Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.

Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.

При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.

В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.

Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.

Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.

В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

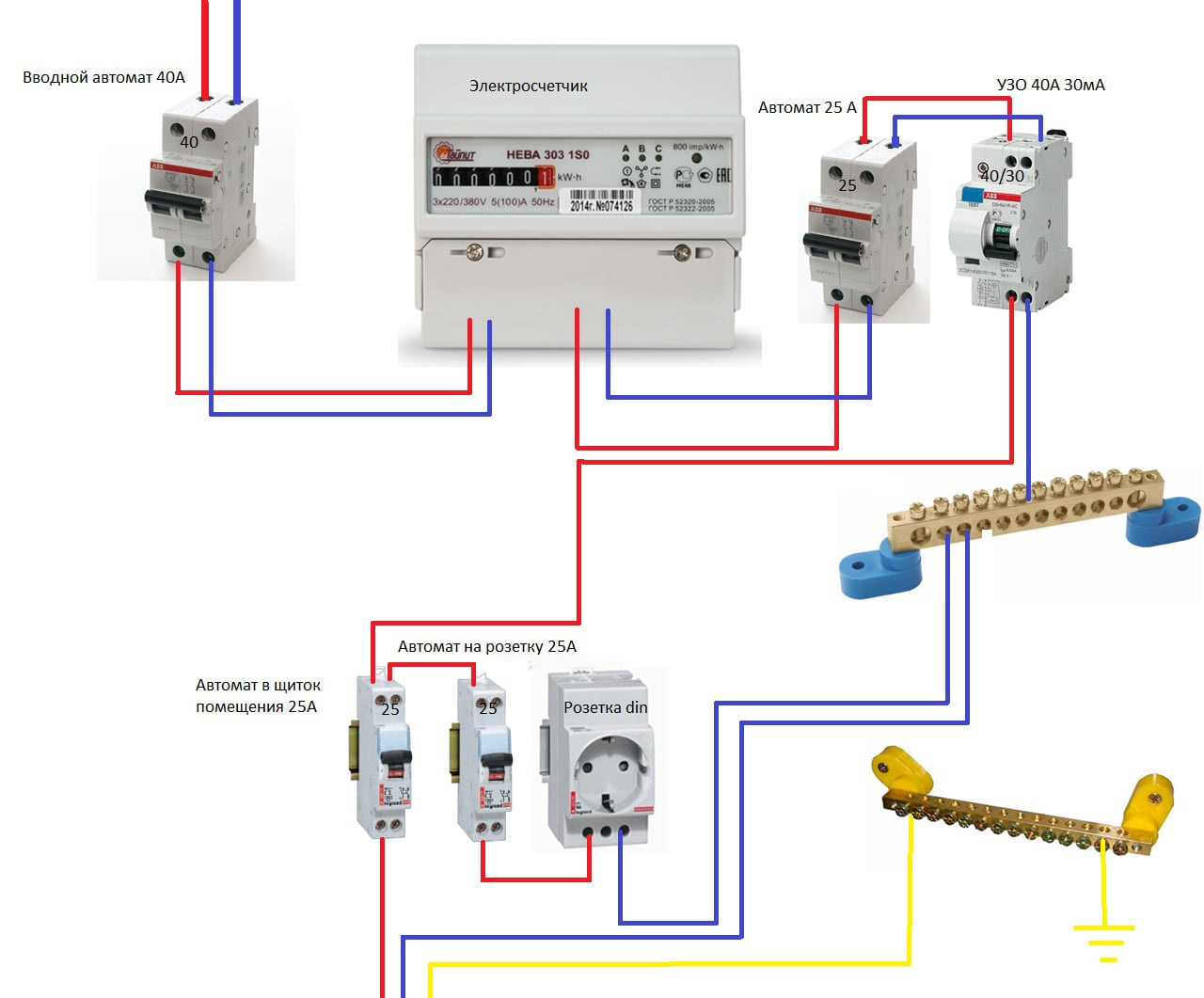

Как подключать УЗО и дифавтомат

Сборка этих приборов выполняется стандартным образом: фазный провод подключается на автоматический выключатель, а затем выходит из автомата и подключается на верхнюю «фазную» клемму УЗО. Нулевой провод подключается напрямую на верхнюю «нулевую» клемму УЗО. Затем фаза и ноль отходят от нижних клемм УЗО к потребителю.

Схема подключения дифавтомата немного проще: фазный и нулевой провод подключаются сразу на верхние клеммы прибора. С нижних клемм питание идет к потребителю.

Особенности применения

Как известно, в электрической цепи необходимо устанавливать защитное устройство именно с целью защиты: в результате скачка напряжения или других нештатных ситуаций оно отключает питание с помощью специальных технологий. В результате такого срабатывания мастеру предстоит найти причину отключения, среди которых может быть как замыкание, так и утечка тока. В случае с использованием АВДТ такие причины сразу можно и не обнаружить.

Но вот при использовании связки «автомат + УЗО» вам будет сразу видно: если отключилось УЗО — неисправность кроется в утечке тока, если же сработал автовыключатель, то причина в коротком замыкание или перегрузка линии.

Что такое УЗО

УЗО работает как защитник человека от поражения электрическим током и как превентивный механизм по предотвращению случайного возгорания кабелей проводки и подключаемых шнуров электроприборов.

Функциональная идея рассматриваемого устройства основана на законах электротехники, постулирующих равенство входящего и выходящего тока в замкнутых электрических цепях с активными нагрузками.

Это значит, что ток, протекающий через фазный провод, должен быть равен току, протекающему через нулевой провод — для цепей однофазного тока при двухпроводной разводке и что ток в нейтральном проводе должен быть равен сумме токов, которые протекают в фазах для трехфазной четырехпроводной цепи.

Когда в таком контуре из-за случайного прикосновения человека к неизолированным частям токопроводящих элементов цепи или при контакте оголенной части проводки (из-за повреждения) с другими токопроводящими предметами, образующими новую электрическую цепь, происходит так называемая утечка тока — равенство входящего и выходящего токов нарушается.

Это нарушение может быть зарегистрированным и использоваться как команда на отключение всей электрической цепи. На этом процессе и было сконструировано УЗО. А ток «утечки» в рамках электротехники стали называть дифференциальным током. УЗО может регистрировать очень малые токи «утечки» и выполнять функции механизма выключателя.

При выборе УЗО нужно помнить, что внутренней защиты от сверхтоков в нем не предусмотрено, УЗО защищает и реагирует только на ток утечки. Поэтому последовательно с устройством защитного отключения обязательно должен устанавливаться автоматический выключатель. Номинальный ток автомата должен быть меньше или равен номинальному току УЗО.

Как отличить УЗО от дифавтомата визуально

Здесь все достаточно просто, хотя два устройства очень похожи между собой. В первую очередь, у УЗО сразу на лицевой стороне виден мощный рубильник, индикатор и кнопка «Тест». Во-вторых, на УЗО на корпусе крупными цифрами указывается маркировка по току, например, 16А.

Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, перед силой тока 16 идет буква «С», что означает тип характеристики электромагнитного и теплового расцепителей.

Когда УЗО не защитит

УЗО не среагирует, когда человек или животное попадет под напряжение, но тока замыкания на землю при этом не произойдет. Такой случай возможен при прикосновении одновременно к фазному и нулевому проводнику, находящимся под контролем УЗО, или при полной изоляции с полом. Защита УЗО в таких случаях полностью отсутствует. УЗО не может отличить электрический ток, проходящий через тело человека или животного от тока, протекающего в нагрузочном элементе. В таких случаях безопасность могут обеспечить меры по механической защите (полная изоляция, диэлектрические кожухи и др.) или полное обесточивание электроприбора перед его техническим осмотром.

Поэтому, УЗО всегда подключают последовательно с автоматом. Работают эти два устройства именно в паре: одно защищает от утечек, другое от перегрузок и короткого замыкания.

Что такое дифавтомат

Это устройство, сочетающее сразу два защитных устройства — это одновременно УЗО и автоматический выключатель.

Прямым предназначением дифавтомата является защита человека от поражения электрическим током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через повреждённые токопроводящие компоненты.

Преимуществом использования дифференциального автомата является отсутствие необходимости подбора УЗО, ведь он уже содержится в составе компонентов дифференциального автомата.

Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов дифавтомата — замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.

Читайте также:

Фото: компании-производители

УЗО и дифавтомат в чем разница

Использование электроэнергии всегда сопряжено с риском поражения электрическим током или в аварийных ситуациях электричество может оказаться причиной возникновения пожара. Не случайно вопрос электробезопасности при создании или реорганизации электрических сетей всегда стоит на первом месте.

Нам наверняка встречались такие термины, как автоматический выключатель (АВ), устройство защитного отключения (УЗО) и дифавтомат, устройство и назначение которых знакомо каждому электрику. Для обывателя эти приборы оказываются загадкой, в лучшем случае он может догадываться, что речь идет о безопасности, но так ли безопасен дилетантизм в вопросах электробезопасности.

Автоматическому выключателю доверена защита от перегрузок электропроводки и коротких замыканий, но он не защищает человека от поражений электрическим током при случайном прикосновении токоведущих проводников. УЗО срабатывает под воздействием дифференциальных токов (несовпадения величин тока фазных и нулевых проводов) в случаях, когда изоляция проводки имеет утечки, таким образом, оно защищает человека от электротравм и электрическую проводку от возможных возгораний при токах утечки, но абсолютно не реагирует на токи перегрузок и коротких замыканий.

Полагая, что полностью защищен, человек, установивший УЗО или АВ, подвергает себя и близких серьезной опасности – эти приборы используются только в паре, при последовательном включении, такой тандем обладает защитным отключением во всех вышеупомянутых ситуациях, причем устанавливать автоматический выключатель следует на входе, а УЗО следом, ближе к нагрузке.

Альтернативным решением проблемы защиты считается применение дифференциальных автоматов, приборов объединяющих в себе функции автоматических выключателей и устройств защитного отключения. Так же как и УЗО диф. автоматы реагируют на утечку токов, в случае превышения номинальных токов сработает тепловой расцепитель, а при замыкании фазы на ноль электромагнитный расцепитель практически мгновенно отключит нагрузку.

В чем отличия применения приборов

В принципе мы определились с главным отличием:

УЗО срабатывает по току утечки который не должен превышать 30 мА для защиты человека и 0.5 А для противопожарной защиты;
дифавтомат защищает не только в случаях утечек, он обеспечивает надежную защиту также при перегрузках и коротких замыканиях в сети.

Невольно напрашивается вывод, что подключения дифавтоматов выгоднее, чем использовать связку УЗО + АВ, но так ли это на самом деле, попробуем разобраться. Сначала о сходствах. Оба прибора устанавливаются в электрическом щитке на DIN рейку и внешне очень похожи друг на друга, поэтому отличить УЗО или как его еще называют выключатель дифференциальный (ВД) от автоматического выключателя дифференциального тока (АВДТ) – второе название дифавтомата, проще по внешним признакам на лицевой панели:

маркировке, надписям, аббревиатуре;
функциональной схеме дифавтомата.

Однако почему, невзирая на универсальность АВДТ им продолжают противопоставлять последовательные схемы подключения ВД и АВ?

Прежде всего, вопрос стоимости – дифавтоматы дороже УЗО и даже если рассматривать полный комплект защиты вместе с автоматом, цена обеих приборов будет ниже.
Ремонтопригодность, в отличие от дифференциального автомата, использование защитной пары точно укажет причину аварийного срабатывания: утечки или перегрузки.
С точки зрения компактности АВДТ в более выгодном положении, поскольку занимает в полтора раза меньше места, нежели УЗО с автоматом, для маленьких щитков это актуально.
Подключением дифавтомат тоже в выгодном положении, отпадает необходимость выбора, какой из двух приборов включать первым.

Как видим, оба варианта защиты имеют право на существование, какой из них выбирать, каждый определяет для себя самостоятельно.

Разница в маркировке

Если необходимо быстро определить, дифавтомат или УЗО перед вами, то необходимо обратить внимание на маркировку, на диф. автомате рядом с номинальным током стоит какая например буква С или В, что указывает на категорию расцепителя, если же стоит маркировка с указанием ампер (буква А), то это однозначно УЗО. Ниже на фото видно, в верхнем ряду установлены именно диф. автоматы, а в нижнем ряду УЗО.

Смотрите также другие статьи :

Кабельные линии – требования к маркировке

В отличие от заводской маркировки кабельных изделий, которая наносится на внешнюю оболочку и несет информацию об особенностях продукции, маркировку электромонтажных кабелей наносят с целью разъяснения назначения кабеля. Она должна соответствовать информации, отраженной в кабельном журнале, составляемом при прокладке электрических кабелей.

Подробнее…

Сфера применения бронированных кабелей

Для защиты силовых кабелей от неблагоприятных внешних воздействий, используется броня из стальной ленты, покрытая антикоррозийным составом. Такой способ защиты был изобретен в конце позапрошлого столетия и, хотя в процессе эволюции он претерпел массу изменений, принцип устройства бронированного кабеля сохранился до наших дней.

Подробнее…

УЗО против дифавтомата – что лучше?

← Дешевле, но лучше? Да, это реально! || Распределительные щиты Univers с силовыми и слаботочными модулями →

УЗО против дифавтомата – что лучше?

Оговоримся сразу, что название было задумано другое — «Решение электрической схемы на УЗО или дифавтоматах – что лучше?», и оно звучит правильнее. Но поскольку запросы в поисковиках задаются именно такие, как в названии во главе, решили его не менять.

Итак, УЗО защищает жизнь человека при его прикосновении к токоведущим частям на которых имеется фазное напряжение. УЗО в момент прикосновения должно отключиться, сохранив человеку жизнь. Кроме того, протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто. Тогда УЗО выполняет противопожарную функцию. Помним, что УЗО не защищает от перегрузки и короткого замыкания, для такой защиты УЗО устанавливают с одним автоматом или группой автоматических выключателей. С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО. Когда мы сравниваем одно УЗО и один дифавтомат так и есть.

Однако когда мы сравниваем УЗО с группой автоматических выключателей и группу дифавтоматов для группы линий, сравнение уже не в пользу дифавтомата. Почему? Потому что становится актуальной стоимость решения. А оно лучше у УЗО с группой автоматов. Автоматический выключатель значительно дешевле дифавтомата, а УЗО можно поставить общее не на один автомат, а на группу. При том, что функционал решения будет таким же, как в случае с группой дифавтоматов.

Как работает УЗО

На схеме УЗО изображен человек, который прикосновением к токоведущему проводнику создал ток утечки. Сразу возникла разница между входящим и выходящим током, и когда эта разница достигает 30 мА, дифференциальный трансформатор формирует сигнал на расцепитель, который отключает линию, и сохраняет человеку жизнь.

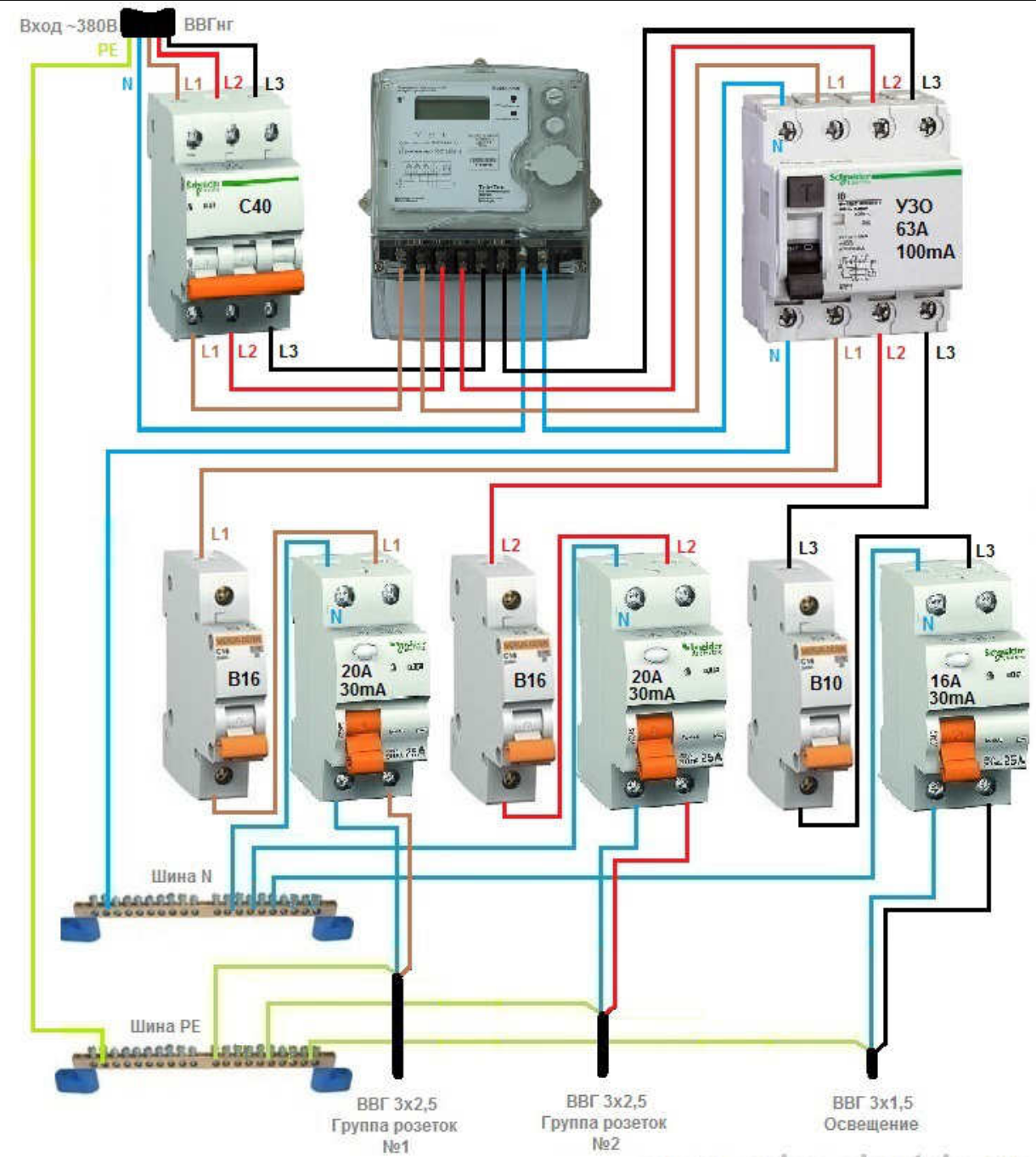

Следующая схема отображает наглядную разницу в подключение УЗО и группы автоматических выключателей и подключения группы дифференциальных выключателей.

Итак, по стоимости первое решение (на УЗО) будет ниже, чем второе, т.к. дифавтомат – дорогое устройство.

Кроме того есть другие различия:

Занимаемое место. Первое решение на схеме на УЗО занимает меньше места – 5 стандартных мест против 6 стандартных мест с дифавтоматами.

Ремонтопригодность. Замена автоматического выключателя значительно дешевле замены дифференциального выключателя.

Оперативная диагностика. В случае срабатывания одного из узлов схемы на УЗО, мы сразу видим причину отключения: сработало УЗО – утечка тока, автоматический выключатель – перегрузка или короткое замыкание. Большинство же дифавтоматов к сожалению не имеют индикатора причины своего отключения.

Подключение. В дифавтомате соединения установлены уже внутри корпуса. Остается только подключить входящие и отходящие линии. В решении с УЗО и группой автоматов необходимо еще коммутировать приборы между собой.

Надежность. Известно, чем проще устройство, тем оно надежнее работает. В этом отношении дифавтомат проигрывает.

Принцип конструкции. УЗО и дифавтоматы выпускаются двух видов конструкции: электромеханическое и электронное. Однозначно преимущество у электромеханического, поскольку оно продолжает работать при обрыве нуля.

Функционал.

Об этом редко кто задумывается. Чем УЗО может отличаться от УЗО, кроме класса производителя и конструктива? Типом «А» и типом «АС». Тип «А» — современная разработка, она «видит» все цифровые электронные электроприборы и следит за их безопасностью и защищает человека от утечек, которые могут исходить от них. Тип «АС» способен отработать утечку в проводке, розетках и удлинителях лишь до блоков питания ваших любимых гаджетов. Так что тип «А» однозначно лучше и полноценнее в защите жизни.

Мы считаем, что решение на УЗО и группе автоматических выключателей рациональнее и правильнее применять при распределении тока по четырем и более линиям. Если линий меньше, несколько дифавтоматов станут простым и однозначным решением по защите цепи. Самое главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

Чем отличается УЗО от дифавтомата. Отличие УЗО от дифференциального автомата

Большинству потребителей, абсолютно все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат). Но при разработке проектов электросети частных домов или квартир, данный вопрос имеет определенное значение.

Вообще проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, в плане электробезопасности, значительные. Да что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой жизни?

Недавно один мой знакомый обратился ко мне с вопросом, а что стоит в моем щитке УЗО или дифавтомат. Как их отличить. Поскольку проблема, на профессиональный взгляд, стоит очень остро, предлагаем вам небольшой ликбез на данную тему, в том числе и электрикам, особенно молодым.

Эти знания позволят точно понять, что же у вас «живет» в распределительном щите: УЗО или дифавтомат, зачем его туда помещать и насколько это поможет, или отчего спасет в будущем?

Опытного электрика, у которого не одно короткое замыкание за плечами, такие вопросы могут даже обидеть! Однако, среди молодежи, мало уделяется внимания теории, хотя потребители задают подобные вопросы постоянно. И сейчас я расскажу несколько вариантов чем отличается УЗО от дифавтомата.

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!

Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.

К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.

Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальное отличие узо от дифавтомата

На самом деле есть масса внешних признаков, по которым легко отличить УЗО от дифавтомата. Посмотрите на картинку. Визуально эти два устройства очень похожи: подобен корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но если быть более въедливым, то вы заметите: схемы разные, тумблеры отличаются, буквы не повторятся. Какое же из этих устройств УЗО, а какое — дифавтомат?

Выше мы рассмотрели функциональные отличия этих устройств, сейчас рассмотрим чем отличается УЗО от дифавтомата визуально — так сказать отличия заметные невооруженным глазом.

1. Маркировка по номинальному току

Один из способов визуального отличия УЗО от дифавтомата это маркировка по току. На любом устройстве указываются его технические характеристики. Для устройств, которые рассматриваем мы основными характеристиками являются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами указана только цифра (величина номинального тока) — это УЗО. На нашей картинке это прибор марки ВД1-63.

На его корпусе указана цифра 16. Это значит, что прибор рассчитан на номинальный ток 16 (А). Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, у дифавтомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.

Еще раз внимательно прочтите и запомните. Если пишется «16А» – это УЗО, номинальный ток которого должен быть не более 16 ампер. Если пишется «С16» — это диффавтомат, где буква «С» — характеристика расцепителей, «встроенного» в устройство, рассчитанное на номинальный ток 16А.

2. Электрическая схема, изображенная на устройстве

На корпуса любых исполнительных или защитных устройств, производитель всегда наносит его принципиальную схему. На УЗО и дифференциальном автомате они действительно похожи.

Не будем перечислять сейчас все, что там изображено (это тема отдельной статьи), а только выделим главные отличия. На схеме УЗО — это овал, которым обозначается дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханическое реле, которое и замыкает-размыкает цепь, силовые контакты для подключения проводов и т.п.

На схеме дифавтомата, кроме всех похожих элементов, отличительными являются обозначения теплового и электромагнитного расцепителя которые реагируют на ток перегрузки и короткого замыкания.

Поэтому, взглянув на схему подключения, которая изображена на корпусе, вы теперь знаете чем они отличаются. Если на схеме изображен тепловой и электромагнитный расцепитель — это дифференциальный автомат. В этом заключается схематическое отличие УЗО от дифавтомата.

3. Название на корпусе устройства

Если вам, как простому потребителю сложно запомнить, чем отличается УЗО от дифавтомата, сообщаем: зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не путались, специально пишут на корпусе название устройства.

На боковой поверхности корпуса УЗО написано — выключатель дифференциальный. На боковой поверхности корпуса дифавтомата написано — автоматический выключатель дифференциального тока. Хотя такие надписи наносится не на всех изделиях, как правило, на российских производителях и то не на всех на зарубежных изделиях такой маркировки я не встречал.

4. Аббревиатурная надпись на устройстве

В основном вопрос как отличить УЗО от дифавтомата задается по продукции иностранного производства. Если мы говорим об отечественной продукции то здесь вообще вопросов не возникает.

На таких устройствах как правило по русски написано что это УЗО (ВД) или диф автомат АВДТ.

Напомню что устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

Подводим итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

Так как дифавтомат является комбинированным устройством, то из недостатков эксплуатации я бы отметил то, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда устройство развивается: некоторые дифавтоматы оснащены индикаторами срабатывания по дифференциальному току.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Если касаться простых схем квартирной проводки, то не принципиально АВДТ вы выберите или УЗО+автомат. Если говорить о большом частном доме, то нужно смотреть, какие линии садить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит – и рисков больше), а какие на пару УЗО+автомат (линии освещения, группы розеток).

Вариантов реализации схем с данными устройствами можно придумать массу, главное чтобы вы понимали и помнили, зачем это делаете.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Как же все-таки отличить УЗО от дифавтомата? В чем разница? На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Визуальное отличие

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

Различие по маркировке

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.

Различие в электрической схеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

Различие в аббревиатуре

На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

Поделиться записью

УЗО автомат. Работа и устройство. Подключение и особенности

Продолжаем обзор устройств защитного отключения или УЗО автомат. В этой части рассмотрим работу, устройство, параметры и особенности его подключения.

Устройство и работа

Устройство защитного отключения реагирует на малейшие утечки тока, происходящие за короткий промежуток времени. Это является их существенным отличием от автоматических выключателей, действующих только при коротких замыканиях и чрезмерных нагрузках, имеющих повышенную токовую характеристику работы. УЗО реагирует и срабатывает мгновенно при малейшей токовой утечке.

Любое УЗО автомат играет роль быстродействующего выключателя. Принцип действия УЗО заключается в реагировании датчика тока на изменение дифференциального тока, проходящего в проводниках, по которым подается электроэнергия к потребителю, который защищает это защитное устройство. Датчиком тока является дифференциальный трансформатор, намотанный на тороидальный сердечник.

Для выявления порога срабатывания защиты, имеющей некоторое значение тока, используется магнитоэлектрическое реле, обладающее высокой чувствительностью. Релейные конструкции считаются наиболее надежными. Сегодня становятся популярными электронные модели устройств защиты, в которых порог срабатывания определяет электронная схема.

Но простые релейные устройства являются наиболее надежными. Исполнительное устройство приводится в работу посредством реле. В итоге выполняется разрыв цепи питания.

Такой механизм включает в себя две основные части:

Группа контактов, рассчитанная на наибольший ток.
Пружинный привод, способный разорвать цепь питания в случае аварии.

Для проверки работоспособности защиты внутри имеется тестовая цепь, которая имитирует утечку тока. Это способствует срабатыванию защиты и позволяет время от времени контролировать ее работоспособность, не прибегая к помощи квалифицированных специалистов из измерительной лаборатории.

Устройство защитного отключения действует по определенной схеме. Рассмотрим работу системы снабжения электроэнергией при отсутствии утечки тока в нормальном режиме. Рабочий ток протекает по трансформатору и наводит магнитные потоки, которые имеют противоположное направление между собой, и одинаковых по размеру, поэтому защита не срабатывает.

При возникновении малейшей утечки баланс токов первичной обмотки нарушается, вследствие чего возникает ток во вторичной обмотке.

С помощью такого тока пороговый датчик срабатывает, а исполнительное устройство обесточивает контрольную цепь.

1 — Дифференциальный трансформатор
2 — Вторичная обмотка
3 — Блок отключения
4 — Электромагнит
5 — Нагрузка (потребитель)
I — Ток утечки

УЗО автомат изготавливают в пластиковом корпусе, обладающем повышенной устойчивостью к горению. На его задней стенке есть специальный паз и защелка для монтажа на DIN-рейку в распределительном щите. Кроме вышеперечисленных элементов, в корпусе имеется дугогасительная камера, которая способна нейтрализовать электрическую дугу. Для удобства подключения электропроводки применяются специальные крепежные зажимы.

Параметры работы УЗО автомат

Чтобы правильно настроить уставку на срабатывание защиты, необходимо знать об опасности, создаваемой переменным током для здоровья человека. Под действием электрического тока может возникнуть фибрилляция сердечной мышцы, в то время, как удары сердца совпадают с частотой напряжения 50 герц. Такой эффект способен вызвать ток величиной от 100 мА.

В связи с этим обстоятельством уставки срабатывания УЗО настраивают с запасом величиной от 10 до 30 мА. Наименьшие значения применяются в комнатах с высокой опасностью. Уставки с более высокими показателями от 300 миллиампер используются в помещениях для защиты от пожара вследствие неисправностей электрической проводки и кабелей питания.

Во время подбора и расчета параметров защиты необходимо учитывать номинальную величину тока, необходимую чувствительность и число полюсов, согласно фаз сети питания. Необходимо также убедиться в степени термоустойчивости устройства защиты, работоспособности отключения и включения, руководствуясь сетевыми расчетными параметрами.

Величина тока по номиналу для устройства защиты должно превышать величину номинального тока электрического автомата в виде автоматического выключателя. Это даст возможность предостеречь УЗО автомат от неисправностей при коротком замыкании в электрической цепи.

Правильное подключение

Клеммы и контакты на корпусе устройства защиты обозначены соответствующими символами. Маркировка N служит для нулевого проводника, L служит для проводника фазы. Поэтому провода нужно подключать согласно маркировки.

Также, не следует забывать определенное положение выхода и входа. Замена их местами запрещается. Вход расположен вверху устройства защиты. К входу подключается кабель питания, приходящий от вводного автомата. В нижней части устройства защиты находится выход, к которому подключается кабель потребителя нагрузки. В случае ошибочного подключения и путаницы между входом и выходом, могут возникнуть ложные срабатывания УЗО, либо оно совсем не будет функционировать.

Установка УЗО автомат выполняется чаще всего в электрический щит совместно с автоматическими выключателями. В результате, устройства и приборы, подключенные совместно, обеспечат защиту от тока утечки, чрезмерной нагрузки и коротких замыканий. Непосредственно само устройство защитного отключения защищено вводным электрическим автоматом.

Существуют некоторые особенности подключения УЗО для частного дома или квартиры. В больших частных строениях схема подключения устройств защиты имеет свои отличия от квартирной схемы, и специфические особенности. В этом случае подключение приборов выполняется в следующем порядке: автомат ввода – счетчик электроэнергии – УЗО с селективным действием на 100-300 миллиампер – автоматы для отдельных видов нагрузки – УЗО на ток 10-30 миллиампер на отдельные группы нагрузки.

Для квартир с применением однофазной бытовой сети, порядок подключения УЗО имеет свою последовательность: автомат ввода – счетчик расхода электрической энергии – непосредственно устройство защиты с током утечки 30 миллиампер – общая электрическая питающая сеть. Для мощных потребителей нагрузки целесообразно применять отдельные линии кабелей с подключением собственных устройств защиты.

Какое необходимо количество

Разобраться самостоятельно, какое необходимо число устройств защитного отключения, довольно трудно. Если вы решили применить такое устройство в собственном жилом помещении, то лучше всего для такого дела вызвать квалифицированного специалиста.

Грубо можно посчитать следующим образом. Если в вашем владении небольшая однокомнатная квартира, то вполне должно хватить одного устройства защиты. А если ваша квартира большая, состоящая из трех или четырех комнат, то целесообразно будет подключить пять устройств защитного отключения.

Еще следует добавить по одному устройству на:

Бойлерный нагреватель (при наличии).
Варочную панель электрической плиты.
Освещение в целом.

Плюс ко всему, необходимо добавить еще одно устройство защиты на общий вход в распределительном щите. Это входное устройство подключается с условием, что оно будет срабатывать на ток утечки величиной 300 миллиампер.

Перед подключением УЗО, необходимо все взвесить и проанализировать целесообразность его установки. Если в квартире или доме электропроводка старая, то УЗО автомат будет без всякой причины постоянно срабатывать и обесточивать сеть, так как качество старой изоляции низкое. Это будет особенно проявляться при большой нагруженности сети.

В таких случаях целесообразно применять специальные розетки, в которых уже встроены миниатюрные УЗО. Их устанавливают чаще всего в местах с предполагаемой утечкой тока.

Во время ремонтных работ в квартире, при замене электрической проводки с простой схемой целесообразно подключить только дифференциальный автомат. Если в вашем доме сложная разветвленная сеть, то рекомендуется использовать несколько отдельных УЗО с автоматами на отдельные группы потребителей. Если отдельная сеть малой мощности потребления, то можно обойтись без дифавтомата, установив только одно УЗО.

В современных квартирах все больше становится бытовых электрических устройств. Вследствие этого возрастает вероятность тока утечки, который часто становится причиной несчастных случаев поражения человека током. Непосредственно ток утечки имеет незначительную величину, и вряд ли сможет привести к смерти человека, однако он доставляет немало неприятностей для его здоровья. Поэтому нельзя пренебрегать установкой УЗО в своей квартире или доме.

Дифференциальный автомат и узо отличия. В чем разница между УЗО и дифавтоматом? Применение УЗО и дифференциальных машин

Существует два основных способа подключения выводов при монтаже электропроводки: с распределительными коробками и без. Последний метод появился сравнительно недавно. Этот вариант используется в основном потому, что наличие распределительных коробок портит внешний вид отремонтированного помещения. Согласно ПУЭ (Правила устройства электроустановок) необходимо обеспечить свободный доступ к каждому ящику, а это устраивает далеко не всех.Большинство стараются скрыть их от глаз под отделкой, нарушая при этом основное требование ПУЭ для такого типа монтажа.

Чтобы получить доступ к коробке, необходимо оторвать часть обоев или штукатурки, что приводит к дополнительным затратам на ремонт. Чтобы избавиться от такой перспективы, многие прибегают к установке без распределительных коробок. В этом случае провода протягиваются в общий стробоскоп, полы или подвесной потолок. У этого метода есть как достоинства, так и недостатки.

Преимущества

Снижение затрат на рабочую силу
Снижение затрат на установку
Меньше контактных соединений и, как следствие, вероятность возникновения аварийных ситуаций
Простая электрическая схема
При обслуживании нет необходимости разрушать отделку
Улучшен внешний вид помещения

недостатки

Осложнение обслуживания и ремонта электриками, не занимающимися установкой
Большой расход проводов

Установка без распределительных коробок: общие правила

Котлы, электроплиты, кондиционеры и другая бытовая техника с повышенным энергопотреблением запитываются отдельно от розеточных и осветительных групп. В этом случае желательно, чтобы каждый электроприбор питался по отдельному кабелю через машину.

Одна группа розеток может содержать до 8 розеток. Количество розеток и групп зависит от количества комнат и мощности потребителей. Это делается на основании расчета и согласовывается с заказчиком до начала монтажных работ.

Сечение провода подбирается исходя из величины токовых нагрузок. Как правило, медные провода сечением 2.Для групп розеток выбрано 5 мм², а для освещения — 1,5 мм².

Зависимость сечения медного провода от величины токовой нагрузки приведена в таблице:

Величина тока, А	Сечение провода, мм²	Диаметр проволоки, мм
1	0,17	0,45
2	0,33	0,65
3	0,52	0,81
4	0,67	0,92
5	0,84	1,02
6	1	1,13
10	1,7	1,45
16	2,7	1,87
20	3,3	2,05
25	4,2	2,32

Розетки соединительные

Розетки соединяются тремя проводами: фаза, нейтраль (ноль) и земля. Допускается подключение фазного и нулевого проводов двумя способами: с разрывом линии и без. В первом случае провод в месте соединения загибается и отсоединяется. Оба конца очищены от изоляции и приведены в один контакт. Во втором случае провод не отсоединяется, делается петля, которую снимают с изоляции и зажимают винтом. Преимущество этого метода в том, что при ослаблении контакта в одной розетке он не пропадает в остальных и они остаются в рабочем состоянии.Подключение заземляющего провода допускается только без разрыва линии.

Порядок подключения розеток следующий:

Один общий кабель группы от распределительного щита проложен в общих воротах (или в этажах).
В точках ответвления кабель опускается (или поднимается) непосредственно в первое гнездо группы.
Каждая последующая розетка в группе запитана от предыдущей.

В этом случае кабель питания от распределительного щита проложен прямо в распределительную коробку. Второй провод на схеме — это фаза переключения, которая подключается к светильнику или вытяжке. Нейтральный и заземляющий проводники подключаются с помощью плоских клемм. Клеммы аккуратно упакованы в коробку и установлен механизм переключения.

Подключение двухпозиционного переключателя

В отличие от предыдущей схемы, в распределительной коробке не 2, а 3 провода: один для питания, второй для фазы переключения для освещения, третий для вентилятора (или второй группы освещения).Подключение нулевого и заземляющего проводов производится так же, как и при подключении однокнопочного переключателя.

Заключение

Электромонтаж без распределительных коробок имеет плюсы и минусы, а также сторонников и противников. Правила ПУЭ разрешают этот тип установки. В таком способе подключения розеток и выключателей нет ничего сложного, а если они качественные, то прослужат долго при любом типе подключения.

В этой статье мы поговорим с вами о распределительных коробках, нужны ли они, так ли важны в разводке и можно ли вообще без них обойтись. Мы используем распределительные коробки для обеспечения соединений и ответвлений в линиях. Но к ним нужен доступ. Что делать, если не хотим портить интерьер крышками распределительных коробок? Выход из ситуации есть всегда. Мы продолжим нашу тему о нем.

Прежде всего, вспомним из предыдущей статьи, что это такое, какую функцию они выполняют при монтаже электропроводки. Все очень просто. В распределительной коробке проводим коммутацию кабеля. Большинство соединений и ответвлений выполняется в распределительных коробках, не менее 95% случаев выполняется в них.Допустим, в нашей комнате несколько розеток: для телевизора, для рабочего стола и бытовая для пылесоса. Чтобы развести электропроводку по этим розеткам, расположенным в разных частях помещения, нам нужно сделать ответвления от силового кабеля, идущего от панели. Выходя из щита, он может входить в розетку для телевизора, затем в розетку для рабочего стола, а оттуда может входить в розетку для пылесоса. Сделать это можно по-разному. Но в любом случае нам нужно сделать отключение, чтобы подать питание на каждую из розеток.

Что делать в этом случае? Во-первых, давайте схематично разберемся, как все это можно сделать. Самый очевидный и простой вариант — проложить свой кабель к каждой розетке в распределительной коробке.

Чем хорош этот метод? Распределительная коробка у нас одна, все соединения мы сделали в ней, нам нужен только доступ к одной распределительной коробке. Но в этом случае останется самая большая сумма.

Вы можете действовать следующим образом

В этом случае, если розетки расположены достаточно далеко друг от друга и нам жалко кабель, делаем две распределительные коробки.Но доступ уже требуется предоставить каждому из них. Теперь у нас есть два места с коммутацией, и их желательно сделать как можно меньше.

Оба вышеперечисленных метода имеют право на жизнь и практикуются постоянно по разным причинам. Каждый оправдывает свою работу по-своему. При высоком качестве это можно сделать любым из вышеперечисленных способов. Главное не забывать, что по правилам любая распределительная коробка должна быть доступна в любой момент. Неважно, за шкафом или на виду — доступ должен быть всегда.А если у вас их по 10 на комнату, а у вас 5 комнат? Прекрасные круги по всей квартире. Конечно, на них можно рисовать смайлы и радоваться жизни, но это не лучший выход. Особенно поверх дорогой и красивой венецианской штукатурки, как бы вы ее ни стилизовали, все равно видно, что в стене что-то спрятано.

А мы коснулись только групп розеток, а освещение у нас осталось, чего тоже без коммутации не обойтись. Нам нужно соединить люстру, споты и светодиодную ленту из одного места с помощью нескольких ключей.И группа освещения редко заканчивается в одной комнате, а значит, силовой кабель уйдет дальше, в следующую комнату.

Оказывается, в освещении без коммутационных проводов не обойтись, а где их можно произвести, если не в предназначенной для этого распределительной коробке.

В розеточной группе мы можем сделать проще и пропустить всю нашу электропроводку петлей через все розетки, но опять же нормы позволят это сделать с некоторыми отклонениями. Все подключения должны быть выполнены качественно и в соответствии с требованиями, и здесь мы снова наталкиваемся на распределительную коробку.Где еще, как не в нем, все это грамотно подключить?

Делая проекты электромонтажа в квартирах, стараюсь строить электрическую сеть таким образом, чтобы было минимум возможных подключений. Лучшим вариантом был и остается тот, в котором их совсем нет, но это редко достижимо в наше время. Все больше потребителей диктуют свои правила. Даже возле журнального столика рядом с кроватью многим хочется видеть хотя бы две розетки, и это только с одной стороны кровати.Я уже не говорю о компьютерных столах и кухонной рабочей поверхности, где количество розеток в одной группе часто превышает 8-10 штук. В таких условиях без распайки обойтись практически невозможно. Лучшим вариантом будет, когда кабель выходит из экрана и заканчивается розеткой, но это можно делать в большинстве случаев только в группах, которые питают, например, кондиционер. Здесь все просто — кабель вышел из экрана, подошел к клеммной колодке кондиционера и все.Никаких дополнительных коммутаций нет. Идеально, что сказать. Но мы не будем прокладывать свой кабель от экрана к каждой розетке. Тогда наш щит будет претендовать на серьезную роль в интерьере. Но такие потребители, как теплый пол, кондиционер, стиральная машина, духовка, плита, бойлер, заслуживают отдельного кабеля и машины в распределительном щите. А как же остальное? Давайте разберемся. Ведь без коммутации никак не обойтись.

Розетки. Мы можем их обучить. Что это за метод переключения? Все очень просто, шнур питания доходит до первой розетки, подключается к ней, потом к следующей и так до тех пор, пока розетки в группе не закончатся.Однако стоит отметить, что чем их меньше в группе, тем лучше. При проектировании электрической сети необходимо учитывать эти моменты и находить золотую середину в количестве групп. Имея опыт, этот процесс перестанет быть трудным. Итак, поезд.

Вроде бы все просто, но при этом есть свои тонкости и правила. Большинство розеток имеют две группы контактов: вход фазы, выход фазы, вход N, выход N и вход PE, выход PE.Казалось бы, все просто и можно смело отключать розетки по имеющимся контактам. Но! Согласно п. 1.7.144 правил электромонтажа для РЕ (заземлителя) мы должны сделать отдельную ответвление. Это означает, что мы не можем просто вставить PE (заземляющий провод) на вход и выход. PE-проводник должен быть непрерывным по всему кабелю. Если он коммутируется, то либо не разборным, либо так, чтобы его можно было разобрать только специальным инструментом.Почему такие меры предосторожности? PE — это защитный проводник, он защищает нас от опасного электрического шока, который в случае неисправности может появиться на корпусе устройства (розетка, распределительный щит и т. Д.). Каждый провод РЕ должен и должен подключаться строго индивидуально. Каждый проводник имеет отдельный болт или зажим. В случае, если PE-проводник не подключен должным образом, он может сломаться, и весь смысл этого проводника исчезнет. Устройства, подключенные после обрыва заземляющего провода, больше не защищены УЗО и могут поражать вас электрическим током.Поэтому отключение заземляющего провода должно производиться с максимальной осторожностью.

На просторах нашего огромного Интернета можно найти множество споров о том, как устанавливать такие соединения. Есть теоретики, есть практики, есть те, кто просто молчит, они молчат, потому что нечего сказать или сказанное может сильно понизить их ранг … Если честно, многие электрики закрывают глаза на такие моменты и произведите установку по мере необходимости. Но это на их совести.

Что делать правильно? До определенного момента я считал, что если мы подключим качественную электромонтажную арматуру, в том числе розетки, то мы как бы сможем использовать клеммную колодку самих розеток и не заморачиваться с дополнительными подключениями. Почему ты так подумал? Клеммная группа изготавливается на заводе, производитель известен, качество продукции на высоте и поэтому сама розетка рассчитана на аналогичный способ отключения. Но далеко не каждый покупатель приобрел розетки, качество которых не оставляло сомнений.Поэтому пришлось искать разные способы, как сделать установку максимально качественной. С одной стороны, вариантов очень много, особенно если посмотреть, как извращаются коллеги по цеху. То, что они просто не придумывают, чтобы сделать ПЭ нерасторжимым, как только не пробуют. В результате процесс становится больше похожим не на проводку, а на танцы с бубном. Я посмотрел, посмотрел на весь этот шаманизм и подумал, что лучше всего будет просто перенимать проверенный способ подключения в распределительных коробках.В итоге преследовалась одна цель — избавиться от распределительных коробок. Так что просто переносим их в коробку и вуаля. Заказчики довольны и ваша душа спокойна за качественный электромонтаж. В последнее время мы практически не используем в квартирах распределительные коробки.

Что за метод отключения, который плавно перешел даже на, казалось бы, качественные розетки. Ведь отключать можно было и так. Но пусть все будет одинаково, одинаково надежно. В конечном итоге ответственность за продукцию несет производитель, а за качество выполненных работ — электрик.Сферы ответственности за это разделены, и мы идем своим путем.

Розетки. Мы решили, что можем отключать их прямо в розетках. И даже в этом у нас есть варианты и небольшой полет фантазии, куда без этого в рамках ПУЭ. Для этого есть несколько вариантов. Для начала остановлюсь на той, которую предпочитаю отключать сам.

У нас есть три розетки. Давайте представим, что они установлены в стене, у нас есть фантазия, и мне удобнее за столом показать вам, как все это происходит.Мы предпочитаем прокладывать маршруты таким образом, чтобы входящие и исходящие силовые кабели приходили в среднюю розетку. Это произошло давно, а переучивать ассистентов лень, а ошибиться в этой версии очень сложно. Итак, входящий и исходящий кабели входят в среднюю розетку. На время укладки оставляем хороший запас, а в процессе отключения отрезаем лишнее и оставляем по 10 — 12. Обычно мне этого хватает для комфортного отключения и их потом проложить не проблема.Мы берем среднюю розетку с увеличенной глубиной, потому что практически все стенки по толщине позволяют без проблем установить ее. Кто-то скажет, что забивать бетон такой глубиной — не сахар. Согласен, а в остальном с плюсом к розетке придется забивать бетон на высоте под распределительную коробку, так что не ныть, кладем по глубине. Он нужен нам для того, чтобы связать вместе 5 кабелей: входящее питание, исходящее питание, правая розетка, левая розетка, средняя розетка. Звучит устрашающе, но, как всегда, только в первый раз.Дальше проще, берем и делаем.

Подключаем все в порядке. В распределительных коробках для розеток все проще некуда — как дочка в игрушках, фаза на фазу, PE на PE, N на N. Выглядит довольно массивная конструкция, но сделав две-три таких розетки, вы узнаете как аккуратно уложить все на дно розетки без проблем. Все соединения выполняем с помощью рукавов GML. В зависимости от количества подключаемых жил подбираем также размер гильз. Опрессовка ручным гидравлическим прессом. Хотели купить ручной пресс того же КБТ, но не ждут удачи — имеющийся пресс просто замечательный.

Небольшая сноска. При использовании качественной арматуры (розеток) можно не так сильно заморачиваться и не разделять фазу N и PE на каждую розетку, прижимая гильзами. Достаточно надавить и растворить PE на каждой розетке. В основном делаем так, как показано на фото. Так получилось, так получилось. Так или иначе, так почему это не хорошо, а очень хорошо?

Если есть группа из 4 розеток, то в последней, в одной из розеток, повторяем процедуру, то есть нажимаем ту, которая пришла из средней, ту, которая идет в четвертую, и не забудьте добавить для сокета, в котором мы устанавливаем соединение.

Усадка — наше все. Любого не ленивого можно развратить изолентой. И в результате имеем розеточную коробку, у которой концы полностью впаяны в три розетки. Все подошло к низу, а место осталось как в стандартной розетке. Далее мы просто устанавливаем розетки.

Моего любимого Шнайдера на складе не было, и вопрос «Кто будет следовать за Шнайдером» незаметно повис в воздухе. Наша дружная компания дружно сделала вид, что молчит, и через 5 минут мне на стол положили что-то вполне приемлемого качества.Правда клеммник не под винт, а аля ВАГО. Мне они не особо нравятся, бог его знает, что заказчик воткнет в розетку, хотя на них написано 16 А. Ну например не беда, мы их отключим.

Итак, в общем, три наших чудесных розетки сняли, кабель ложится хорошо, остается вполне приличный запас на месте — можно было бы что-то еще засунуть, а не будем. Розетки разные по глубине.

Я бы категорически не рекомендовал делать такие подключения на ВАГО. Ничего не имею против конкретно самих ВАГО, просто использовать их, на мой взгляд, было бы правильнее для световых групп. Хоть они и держат заявленные 20А, но на рынке, во-первых, много подделок, а во-вторых, рекомендую устанавливать автоматы на розеточную группу 16А и не более. У них ток срабатывания более 20А, вроде все рядом и может вам повезет, но лучше не рисковать.Как многие спорят в Интернете, ничего и лишнего добавить в такую проводку нельзя. Добавляем без проблем — венчаем рядом отверстие для розетки, устанавливаем и переключаем в том же порядке. Проблем нет, но есть спокойствие и здоровый сон.

Освещение еще проще, кабель тоньше, переключать проще, сказка, а не жизнь. Рассмотрим на примере моего любимого переключателя Шнайдера. Был только двухклавишный. Это означает, что у нас будет два потребителя в предлагаемой группе освещения, каждый с ключом.Дальше все просто. Наша земля не коммутируется, и мы оказываем на нее давление, то же самое с проводником N. Фазы переключаются в зависимости от того, какой ключ и что будет включаться. Переключатель, как говорится, сделан для людей. Все просто, грамотно, качественно. Ранее я намекнул, что мы можем использовать VAGO в группах освещения, и во всем, что на рукавах, и на рукавах. Да все для снарядов. Но это мое ИМХО, я люблю спокойно поспать.

Как видим, места более чем достаточно.Поверьте, все варианты проводки подходят и еще есть место на пару.

Ну что ж, можно подвести итоги.

Вариант коммутации в розеточных коробках больше подходит для жилых помещений, где по многим причинам распределительные коробки не актуальны:

Соединительные коробки

нуждаются в доступе, но мы не всегда можем гарантировать, что крышки соединительных коробок не нарушают внешний вид стен.
опять же, в связи с необходимостью доступа нам гораздо выгоднее отключать в розетке.Чтобы получить доступ к этому соединению, вам просто нужно удалить сокет.
Довольно серьезная экономия на кабеле, потому что он идет от одной группы розеток к другой, а не звездой от одной распределительной коробки, и трасса кабеля становится более очевидной.
Добавить розетки, переподключить выключатель, проверить соединение (вдруг даже с такой проводкой кто-то плохо спит)

Подключение в розетках может осуществляться как с помощью розеток стандартной глубины, так и с помощью розеток повышенной глубины, которые в последнее время стали очень популярными на рынке монтажной продукции. Мы предпочитаем комбинировать как стандартные, так и глубокие по мере необходимости. Иногда возникают ситуации, когда проводка оказывается достаточно большой и даже в глубокой розетке нет места для розетки. Из этой ситуации есть очень простой выход. Полностью используем утопленную розетку, впоследствии просто вставляя вилку в раму. Оказывается, проводка была сделана и дизайн не заморачивался.

А дальше живем! Кому не терпится — откручиваем розетки и смотрим, как там наши рукава или ваги, как иначе.Потому что ничего другого не остается, как использовать хорошо собранную электрическую сеть без кругов от распределительных коробок. Это все на сегодня.

Требуемая схема
- Предварительные условия
- С чего начать?
- Определение контактов испытательным методом
- Выступающие провода
- Распределительная коробка
- Подключение без распределительной коробки

Двухклавишный переключатель — это пара независимых одиночных переключателей, объединенных в единую конструкцию. Преимущества его использования очевидны — для скрытой установки требуется одна монтажная коробка (розетка), при этом нет необходимости делать дополнительное отверстие в стене, особенно если оно бетонное, а цена одной сдвоенной ниже. чем два отдельных.

Используется для включения смежных секций освещения — это может быть ванная и туалет, лампочки в коридоре, группа светодиодных источников света или люстра с раздельным включением светильников.

Требуется схема

Для правильного и надежного подключения необходимо предварительно представить себе весь алгоритм действий, а для этого необходимо нарисовать схему.Опытный электрик может проделать такие несложные электромонтажные работы без бумажки с рисунком, а только потому, что он «нарисован» в его памяти благодаря опыту работы. Для новичка будет правильным начать с листа бумаги.

Схема подключения двухкнопочного выключателя света

Предпосылки

У нас есть фаза и ноль, идущие от заслонки, сразу обозначаем их соответствующим цветом. Если разводка монохромная, обязательно по индикатору узнать, где находится фаза.Запрещается подавать фазное напряжение на электроустройство в обход выключателя — от этого зависит безопасность.

После определения принадлежности проводов не забудьте обесточить их. Как правило, переключатели подключаются с помощью распределительной коробки, в которую входят сетевые провода. Допустим, подключены разные группы электроосветительных приборов, и кабели к ним уже проложены, осталось подвести их к точкам подключения в точках, указанных на схеме.

Провода также должны быть проложены к выключателю и выведены через фиксированную розетку. Нельзя сначала произвести подключение, а затем проложить и закрепить электропроводку — от механического воздействия может пострадать контакт, или даже провод может оборваться, и его уже нельзя будет подтянуть к точке подключения.

С чего начать?

Ответ на вопрос, как подключить двухкнопочный выключатель, состоит из двух частей:

установка проводов в распределительную коробку вверху;
подключение внизу клемм самого переключателя к коммутируемым проводам.

Принципиальной разницы с чего начать нет. Но лучше начать с переключателя, потому что тогда, сделав соединения в коробке, имея тестер, легче найти общий провод и коммутируемые линии переключением ключей. Но ниже, имея одноцветную проводку, выходящую из распределительной коробки, определить точки ее подключения можно будет только опытным путем.

При прокладке провода к двойному выключателю света его необходимо прокладывать трехжильным проводом

Определение контактов испытательным методом

Ядро имеет три контакта, как правило, они соответствующим образом промаркированы, схему можно даже нарисовать.Если по каким-то причинам визуально определить принадлежность клемм невозможно, или это нужно сделать с уже подключенными к выключателю в коробке проводами, то их определяют с помощью тестера.

Для этого клавиши переводятся в выключенное положение, измерительные щупы подключаются и одна из клавиш включается. Если ничего не происходит, он возвращается в исходное положение, включается другое. Если в этом случае нет сигнала, то ключи включаются одновременно, — ток будет течь через замкнутые контакты и соединительную шину общего контакта.

индикаторная отвертка. Фазовый провод «Звонок»

Таким образом, щупы указывают на две коммутационные линии. Затем один из щупов переставляется на найденный общий контакт, а левая и правая клавиши определяются поочередным переключением. Опытным путем нужно найти такое расположение, чтобы один щуп всегда оставался на одной общей клемме, а другой, в свою очередь, показывал работу каждой клавиши.

Важно не перепутать их, хотя для люстры это не особо важно, но будет неудобно, если свет слева включится на правый щелчок, и наоборот.

Выступающие провода

Подключить настенный выключатель очень просто. В случае скрытой установки решение, как подключить двойной выключатель, сводится к ответу на вопрос: «Как долго провода должны выходить из розетки?»

Выход провода из-под розетки примерно 10-20 см

Есть такое негласное правило электриков: провод должен беспрепятственно доходить до соответствующих выводов выключателя, повернутого клавишами вниз, горизонтально опираясь на нижнюю точку монтажной коробки. Таким образом, сердечник переключателя будет как бы вращаться по горизонтальной оси, входя вместе с проводами в розетку.

Некоторые электрики обеспечивают провода с запасом и изгибают их в виде пружинящей змейки. Главное, чтобы выключатель свободно заходил внутрь, а не упирался в провода. Конечно, подключать их к клеммам нужно очень осторожно, иначе они могут выскочить из клемм в момент установки.

Выключатель, вставленный до упора, удерживая его рукой, фиксируется с помощью равномерно затянутых болтов, разжимающих крепежные хомуты.Фиксацию следует производить только в том случае, если сама розетка уже надежно закреплена. Нажатие на клавиши завершает установку.

Распределительная коробка

Для соединения проводов в точках, указанных на схеме, можно использовать скрутку, изолируя ее изолентой, но надежность и эстетичный вид будет не на высшем уровне.

Способы скручивания проволоки

Вместо изоленты можно использовать термоусаживаемую трубку — при затяжке она будет плотнее прижимать контактирующие поверхности, что добавит надежности контакту. Нежелательно использовать скручивание, если есть вероятность ошибки — при разматывании проводов металл сердечника трескается, теряет прочность и проводимость.

Невозможно соединить таким образом одножильные и многожильные провода — в этом случае их лучше спаять или использовать опрессовку специальными гильзами. И совершенно недопустимо скручивать медь и алюминий вместе — в точке соприкосновения будут происходить процессы электрохимической коррозии, приводящие к потере контакта.В качестве альтернативы скручиванию можно использовать самозатягивающиеся муфты WAGO.

Колодка в коробке — простое решение
Распределительные коробки часто продаются с монтажными блоками, которые имеют набор клемм для облегчения подключения.

Тип и разновидность не имеют значения, главное, чтобы они выдерживали напряжение и ток, подходили к материалу стен. Осуществляем подключение как на приведенной выше схеме, подключая соответствующие провода в указанных точках.

Начинаем с фазного провода, надеваем на клемму, зажимаем, и сразу подключаем к нему провод от переключателя. Затем повторяем эту процедуру для остальных клемм. Всегда важно маркировать провода, это сэкономит время при определении их принадлежности.

Подключение переключателя света к двум лампочкам

Подключение без распределительной коробки

Согласно ПУЭ всегда должен быть доступ к распределительным коробкам. В домах и квартирах, где на первый план выходит эстетика, покрытие на стене не впишется в стилевую композицию, диссонирующую с окружающей средой.Покрыть дорогими обоями тоже не лучшее решение — если доступ понадобится, их придется сдирать

Поэтому в последнее время стали использоваться прогрессивные методы подключения выключателей, которые требуют немного больше кабеля, но исключают распределительную коробку. Дело в том, что используется глубокая розетка, и все соединения производятся в ней.

Утопленная розетка вместо распределительной коробки

Фазный провод выведен непосредственно на общий вывод выключателя, провода, идущие к лампам, также подключаются напрямую к коммутируемым выводам, в розетке подключаются только нулевые проводники.При достаточной ловкости этот способ подключения можно осуществить и в распределительной коробке обычных размеров.

вся схема подключения в розетку. Принцип подключения проводов тот же

При замене выключателя старый провод может оборваться. Вы можете удлинить его, используя следующую клеммную колодку:

Ссылка

В определенных ситуациях рекомендуется электромонтаж без соединительных коробок. Обо всех важных моментах, касающихся монтажа электропроводки таким способом, пойдет речь в нашей сегодняшней статье.

Монтаж электропроводки без распределительных (ответвительных) коробок — прием, появившийся сравнительно недавно. Несмотря на это, в некоторых моментах такая схема установки не противоречит основным документам ПТЭЭП и ПУЭ. Более того, сам метод до сих пор вызывает споры в профессиональных кругах.

В этом случае схема подключения имеет некоторые отличия от той, что использовалась при установке распределительных коробок. Без распределительных коробок электропроводка запитывается также от щита с автоматом.От него проволока направляется к первой розетке, а затем петлей тянется к остальным.

Обрезается трехжильный кабель (нулевой, фазный и заземляющий), подходящий для первой розетки. Ноль и фаза нарушены. Но заземление нельзя прерывать, оно должно доходить до контактов третьей розетки. Поэтому два зачищенных провода необходимо подключить к соответствующим входным контактам. Затем ноль и фаза закольцовываются на следующую розетку, хорошо соединив и затянув отверткой на входном контакте.

Зачищает заземленный кабель. Зачищенный провод сгибаем пополам. Таким образом, вы получаете контактирующие друг с другом два провода, которые имеют общую жилу.

После этого с двух сторон зачищается кусок провода. Один конец нужно прикрепить к изогнутой земле. В результате получаем три оголенных участка, которые герметизируем специальной гильзой и изолируем. Другой конец подводим к контакту розетки, предназначенной для заземления, и зажимаем. Таким образом, мы избегаем пробелов и выполняем все согласно требованиям документации.

После этого выводим провод через строб к последующим розеткам. В этом случае происходит обрыв фазы и обнуление. Для их крепления используются клеммные колодки.

Стоит отметить, что такая разводка может вызвать определенные трудности при использовании дешевых розеток. В таких изделиях часто встречаются слабые контакты. Из-за этого провода в них могут сильно нагреться, спровоцировав возгорание проводки или появление пожара. Также концы кабелей могут выпасть из контактов, что приведет к нарушению схемы питания в других розетках.

Во избежание подобной ситуации при такой схеме монтажа проводки заземляющий провод (как ноль, так и фаза) обрезается. Кроме того, кабели можно обжимать отводом не только по заземлению, но и по фазе и нулю. В этом случае изоляция гильз, используемых для опрессовки, является обязательной. Они помещаются в розетку, а отводы затем подключаются к аналогичным контактам.

На описанной схеме подключения розеточная коробка действует как распределительная коробка. Поэтому использование распределительных коробок здесь осуществляться не будет.

Чтобы такая установка прошла быстро и без проблем, специалисты рекомендуют покупать розетки большой длины. Так что к ним поместятся все необходимые провода.

Для разветвления монтажных схем перед самостоятельным монтажом необходима консультация электрика. В этом случае нужно знать, что такой способ прокладки кабелей используется в определенных случаях.

Применяется

Этот способ монтажа рекомендуется в тех случаях, когда на стенах стоит дорогая отделка.В этом случае разводка выполняется под полом и без установки дополнительного электрооборудования в стенах в виде распределительной коробки.

Также в ПУЭ указаны моменты, когда используется только такая схема разводки проводов. Согласно документации запрет на прокладку кабелей в распределительную коробку распространяется на линии питания:

плиты электрические;
;
отопительные котлы;
все устройства, потребляющие много электроэнергии во время своей работы.

В этих ситуациях в распределительных щитах следует установить автоматический выключатель для защиты. От него прокладывается отдельная кабельная линия. В результате получается схема для питания отдельной группы устройств.

Видео «Электромонтаж без распределительных коробок»

Из этого видео вы узнаете об электромонтаже без соединительных коробок с подключениями в розетках.

Плюсы и минусы

Основным преимуществом использования такой схемы подключения является отсутствие распределительных коробок, которые обычно устанавливаются в верхней части стены.В результате не возникает повреждений внешнего вида отделки.

Стоит отметить, что скрытые под обоями или штукатуркой распределительные коробки могут вызвать проблемы в случае выхода из строя сети. Это связано с тем, что для того, чтобы добраться до ящика, вам нужно будет разрушить часть декоративного оформления области над ним. В случае использования данной схемы установки таких проблем нет.

Кроме того, к преимуществам этого способа монтажа можно отнести:

значительно снижена стоимость монтажа электропроводки;
нет необходимости формировать в стенах отверстия под распределительные коробки;
простота установки и удобство использования.

Однако следует отметить, что выполнение такой прокладки кабеля требует от человека соблюдения всех требований безопасности.

В этом случае все стыки должны иметь доступ для профилактического осмотра и необходимого ремонта. В этой схеме слабым местом является подключение кабелей. Также к недостаткам можно отнести то, что для прокладки требуется большая длина проводов.

Несмотря на ряд преимуществ, монтаж электропроводки в доме без использования распределительных коробок считается необходимой мерой.Распределительные коробки при прокладке электропроводки повышают безопасность ее эксплуатации, а также повышают надежность электросети.

Как видите, разводка без распределительных коробок — вариант разводки, имеющий ряд положительных моментов. Однако не стоит забывать и о недостатках. Перед тем как установить провода по этой схеме, нужно взвесить все за и против, чтобы принять оптимальное и правильное решение в каждой конкретной ситуации.

При покупке нового дома электрификация помещения всегда проводится перед отделкой стен и потолка.Сегодня, в век новых технологий, существует несколько распространенных способов модернизированного электроснабжения. Один из самых безопасных и надежных вариантов — разводка без распределительных коробок.

Электромонтаж без распределительной коробки

Схема электропроводки адаптирована к интересам и пожеланиям домовладельца. Электропроводка представляет собой гирляндное соединение без соединительных коробок. Жилы подключаются к электросети один за другим и подводятся от каждой точки освещения, розетки, переключателя непосредственно к распределительному щиту.

Перед началом работ проводится предварительный расчет примерной величины потребления тока при использовании планируемых электроприборов и устройств. Схема подключения включает в себя необходимый комплект проводов и кабелей, установку розеток, выключателей, электроприборов.

Новые требования к проводке учитывают использование только медных проводников. Контактные соединения проводов во время электромонтажа играют важную роль в любой электрической системе.Они должны быть устойчивыми к механическим повреждениям, безопасными.

Способы подключения проводов

Крепление электрических проводов в соответствии с техническими требованиями и действующими инструкциями осуществляется пайкой, опрессовкой, опрессовкой с использованием соответствующих инструментов. При выборе способа подключения контакта необходимо учитывать, для чего предназначена облигация и где она будет размещена.

В точках подключения и разветвления проводов всегда есть запас на переподключение в случае неисправности.Сегодня наиболее универсальными и эффективными электрическими соединениями являются безвинтовые клеммы. Просто и удобно, подходит для всех типов проводов разного диаметра сечения.

Хомут состоит из высококачественной стальной пружины, устойчивой к агрессивным средам, и шины из электролитической меди со специальным лужением, закрепленной на контактной поверхности с помощью отвертки. Терминал не имеет ограничений по токам и напряжению, даже соединяет проводники с помощью рукава. Отвечающий современным требованиям, зажим имеет уменьшенные размеры, за счет чего не занимает много места в розетке.

Особенности электромонтажа

Все электромонтажные работы выполняются только после установки электрощита и счетчика. После этого определяются места коммутационного оборудования. С целью правильной прокладки проводов и установки розеток проводится обследование кабельной трассы, условий прокладки электропроводки и электротехнических изделий.

Точность электрификации обеспечивает не только эстетичный вид, но и безопасность всего дома.Итак, при установке розеточной коробки в качестве распределительной необходимо соблюдать правила установки, это:

Закрепите розетку в кирпичной, бетонной, гипсокартонной стене с помощью раствора.
Установите розетку заподлицо с поверхностью стены с закрытой проводкой.
Используйте специальные зажимные винты с пластинами для крепления стекла.

При прокладке кабеля следует использовать специальные крепления, которые защитят его от механических повреждений и будут выполнять роль заземления. При проектировании электрической сети через розетки и выключатели необходимо использовать только качественное оборудование.

В последнее время большим спросом стали монтажные розеточные коробки с более глубокой формой, так что провода, образованные петлями или складками, могут компактно уместиться без резких складок.

Осветительная установка без распределительной коробки

Сегодня в современных квартирах, домах, офисных помещениях стала актуальной разводка без распределительных коробок для освещения, несмотря на большой расход кабеля. Для установки бытовых осветительных приборов в распределительном щите отводится специальное место.

Кабель от потолочного светильника до электрощита проложен в гофрированных трубах, заменяющих чеканку. Такая система электрификации гарантирует надежное соединение без разрыва кабельных линий, а также безопасность при эксплуатации электричества. Для разводки рекомендуется использовать кабель с полимерной или ПВХ изоляцией.

Сечение проводов необходимо подбирать исходя из нагрузки системы электроснабжения, материала отделки поверхности, способа подключения.

Установка без распределительных коробок производится только при ремонте. При незначительных неисправностях просто снимите выключатель или розетку и проверьте проводку.

Безопасность электромонтажа

По окончании монтажа электропроводки необходимо провести комплекс замеров, чтобы убедиться, что система готова к использованию современной бытовой техники и оборудования. Проверка работоспособности электрощита, проводов, кабелей, розеток, выключателей дает возможность вовремя исправить допущенные ошибки.Тестовая проверка показывает, что:

контакты электропроводки надежно заземлены;
подключены правильно;
Нет внешнего напряжения и повреждения изоляции;
совпадает с проводкой.

Точный замер электропроводки можно провести только с помощью специалистов электролаборатории. Для поверки, контроля и измерения используется оборудование, которое показывает потери, потребление электроэнергии.Розетки, выключатели, лампы требуют особо профилактического осмотра во избежание коротких замыканий.

Качество продукции — гарантия надежности и работоспособности проводки

Производительность, безопасность и надежность современной электропроводки зависит от точности, аккуратности и профессионального выполнения электромонтажных работ. Чтобы электричество в доме или квартире было бесперебойным, необходимо провести визуальный осмотр электропроводки, следить за состоянием бытового электрооборудования.

Электромонтаж без распределительных коробок — это самая модернизированная надежная электросистема для современных квартир, домов. Единственный его недостаток — значительный расход кабельной продукции и всех комплектующих. Кабели, провода, розетки и выключатели необходимо приобретать в специализированных магазинах, где продукция по прямому назначению соответствует международным стандартам и имеет сертификат качества.

Любые розеточные механизмы, выключатели ведущих мировых брендов обладают высокой надежностью и длительным сроком службы при любом соединительном контакте.Низкое качество продукции приводит к быстрому износу, может вызвать короткое замыкание, возгорание, обесточить комнату или весь дом.
При покупке такой продукции информационный материал от производителя не всегда дает полную картину. Экономия денег не является гарантией безопасности, надежности и комфортного проживания.

Мир Узо (Музей Узо)

Отмечая более чем 120-летнюю историю и традиции, ликеро-водочный завод Plomari Ouzo Isidoros Arvanitis

приглашает вас в музей узо «Мир узо»! Необычная экскурсия с гидом

, который проходит на винокурне Plomari Ouzo, посреди великолепной оливковой рощи

недалеко от живописной деревни Пломари, на острове Лесбос; место, где находится Исидорос Арванитис

впервые создал Узо из Пломари в 1894 году, и где он находится до сих пор.

производится и по сей день на греческой семейной компании Isidoros Arvanitis.

Слушайте историю греческого национального напитка и узнайте, почему Пломари считается

родина Узо и следуйте по пути Исидорос Арванитис в его поисках идеальных ингредиентов

для создания идеального рецепта.

Станьте свидетелем ритуального процесса дистилляции, который происходит в 18 небольших медных перегонных кубах ручной работы

, которые производят Узо Пломари традиционным способом по тому же секретному рецепту,

100% перегонкой.Также следите за процессами розлива и упаковки

, которые выполняются на новейшем оборудовании и с максимально возможной степенью автоматизации

, чтобы гарантировать потребителю максимальную безопасность и качество.

Прикоснитесь и ощутите своими руками лучшие ингредиенты из земли Лесбос,

, как анис из Лисвори, который считается лучшим в мире и выращивается на собственных сертифицированных экологически чистых полях винокурни.

Исследуйте большую коллекцию музейных артефактов и отправьтесь в путешествие во времени.

Почувствуйте неповторимый аромат, попробуйте тонкий вкус и откройте для себя секреты

Узо Пломари Исидорос Арванитис через дегустацию.

Уникальные впечатления для всех ваших чувств ждут вас в музее узо «Мир узо». Жить опыт!

Что можно и чего нельзя пить узо

Узо — безусловно, самый известный алкогольный напиток Греции.

Это сладкий крепкий алкогольный напиток, похожий на ликер, который изготавливается из побочных продуктов винограда, которые использовались для изготовления вина (в основном из кожицы и стеблей). Затем он перегоняется в крепкий алкогольный напиток, приправленный в основном анисом, что придает ему характерный вкус лакрицы.

Питье узо в Греции — это культурный ритуал, у которого есть свое особое время и место, обычно поздно днем или ранним вечером и всегда сопровождаемый небольшими тарелками еды.

Одни говорят, что употребление узо — это искусство, другие — образ жизни.

Вот список того, что можно и чего нельзя делать, чтобы вам понравился каждый глоток:

Наслаждайтесь этим жарким, солнечным, поздним днем или ранним вечером в счастливый час.
Пейте холодным, но не охлаждайте. Положите один или два кубика льда в небольшой стакан. Налейте немного узо на лед. Узо превратится из прозрачного в мутный, когда анис вступит в реакцию со льдом.Или налейте небольшое количество узо в стакан в чистом виде, а затем добавьте немного очень холодной воды вместо льда.
Не делайте снимков узо! Это сводит на нет всю цель, и последствия будут самыми худшими из тех, что вы когда-либо испытывали, не говоря уже о том, чтобы вызвать самое ужасное похмелье.
Выпейте его с небольшой тарелкой или двумя мезедес — греческой версией тапаса. Всегда пейте его во время еды. Узо очень сильный; пить его натощак — не лучшая идея. Греки гордятся тем, что сочетают и подают определенные виды мезеде с узо, такие как жареный осьминог, креветки или кальмары; сырные и мясные ассорти или другие «маленькие кусочки».«Есть даже специальные заведения, называемые« узери », посвященные исключительно этой практике.
Делайте глоток медленно. Не глотай. Узо предназначено для смакования; ритуал узо и мезедес предназначен для расслабления, и этим процессом следует наслаждаться в течение двух или более часов.
Не пейте узо в качестве аперитива (перед ужином), дижестива (после обеда) или во время ужина. Вкус не дополняет традиционные греческие закуски. Во время еды греки пьют вино, пиво или безалкогольные напитки, и всегда — столовую воду в бутылках.
Находясь в Греции, попробуйте первоклассное островное пиво (полагайтесь на местные знания, чтобы направить вас правильно) или широко доступные Plomari и Ouzo Mini, которые есть на полках магазинов повсюду.
Наконец, чтобы полностью насладиться и насладиться не только самим напитком, но и культурным ритуалом его употребления, обязательно пейте Узо — по-гречески!

* Источник: crushbrew.com

Реклама.

Египетское узо csatlakoztatása egy automata csoporthoz

Az UZO a védelem egyik elemévé vált technikai életünkben, nem utolsósorban.Minden normál villanyszerelő, aki az elektromos munkával szembesül a gyakorlatban, probálja meg telepíteni az RCD-t.

És nem számít, milyen munkát végez аз új elektromos panelek beszerelése az elektromos vezetékek teljes cseréjével vagy a régi panelek korszerűsítésével egyser géjéppuska.

Ne hallgassa azokat, akik azt mondják, hogy az RCD haszontalan telepíteni, hogy hamisan működni fog, vagy érdemes telepíteni egy kétvezetékes hálózatban (földelés néül). Ahogy a statisztikák azt mutatják, ezzel a véleménnyel a régi iskola villanyszerelői maradnak (мн.Жековские). Nem akarom rágalmazni a Zhekovsky villanyszerelőket, köztük normális és művelt emberek is, akik megértik a készülék telepítésének lényegét és szükségességét.

Üdvözlet a barátainak a csatorna «Villanyszerelő a házban». Régóta szeretnék írni ezt a cikket, de ebben az évszakban sok munka jött keményre, és még az ünnepek is eljöttek. Kevesen akarnak dolgozni a nyáron, beleértve engem есть :). Ма úgy gondoljuk, hogyan lehet egy automata csoportonként egy ouzót összekötni.

Remélem, ez a cikk olvasható és könnyen érthető lesz.Mint mindig, megpróbálok információt adni a gondolkodás grafikai kíséretével, vagyis rajzok és fotók fognak megjelenni, mivel úgy gondolom, jobb, ha egyszer látni fogsz százszor.

Miért csatlakoztathat egy ouzót egy automata csoporthoz?

Vannak, akik tévesen úgy vélik, hogy egy Uzo csak egy sor (a fogyasztó) védelme. Ezt a szabályt természetesen meg kell figyelni az automatikus kapcsolókkal. Ezzel tervvel a védelmi leállás eszközei kicsiek.

Felhívta a figyelmet az RCD névleges áramára.Bipoláris változat életkörülményeihez tervezett védőeszközökre utalok. Минимальный размер, около RCD, около 16 ампер.

A mködési áram maximális értéke elérheti a 63 A-ot, a 80 A-ot, és még 100 A-os példány is van. Ráadásul a különbözõ szivárgási áram ilyen példányok esetében nem haladja meg 30 мА-т. Miért a lakásban vagy a házban 63 vagy 80 A-os ouzót kell elhelyezni? Minden rögzített vezetéket 2,5 мм2 vagy 1,5 мм2 vezetékkel végzünk. Ильен áramok esetén nyilvánvalóan nem tervezték.

Az első dolog, ami eszébe jut, az ilyen értékű védőeszköz bemeneti (tűz) használata. De a bevezető RCD-nek egy «szelektív» verziónak kell lennie, «S» jelzéssel, является szivárgási áramnak legalább 100 mA-nek kell lennie.

Térjünk vissza a kérdésünkre, miért vette ezeket az perverziókat egy Ouzo összekapcsolásával több automatához? A védőeszközt mindegyik sorban megteheti és telepítheti, és nem szabad fürödni. Miért ezek a nehézségek? És mindez kapcsolódik ehhez. Ne feledje a cikket arról, hogy mi a jobb difavtomat vagy ouzo.Volt egy rész, amely összehasonlította e két eszköz telepítési költségeit. Tehát a mai kérdésünk a költséggel — это összefügg.

Ha a költségvetése korlátozott, és az egész lakásban két-három automata telepítve van a panelben, akkor egy RCD telepítésével megteheti. Azok számára, akiknek van panelje több mint három automatával, a rendszer több csoportra osztható, és minden csoport számára létrehozhatja az UZO-t. Ezért ebben a cikkben megvizsgáljuk, hogyan lehet egy Ouzo-t összekapcsolni több automatával és milyen buktatók vannak itt.

Az egység csatlakoztatási sémája az automata csoportban

A hivatásos munkatársak gyakran kérdeznek tőlem egy kérdést, amelyet már elfelejtettem váromútomgyzhogyzolni. Kérdés jellege megközelítőleg következő:? «Ха-EGY kapcsolóhoz TOBB узо-т használnak TOBB megszakító számára, АККОР ми legyen névleges áramerősség Mi аз automaták csoportjának kapcsolási sémája Хани автоматы csatlakoztatható EGY UZO-Ос Általánosságban elmondható, hogy Иез kérdések аз Uzo kapcsolódási pontosságának sorozatából származnak, ezért nézzük részletesen.

Mindenki tudja, hogy a biztonsági berendezés nem rendelkezik saját védelemmel a túlterhelés is a rövidzárlat ellen. Az RCD-vel párhuzamosan a gép mindig be van állítva. Ez a duó így működik: ha egy sorban áramszivárgás következik be, egy maradék áramkapcsoló megindul, ha egy sorban túláram jelenik meg, egy automata működik.

Hogyan lehet a par-ban többé-kevésbé RCD?

Minden védőeszköz jelzi a névleges áramot (16A, 25A, 40A, 63A). Ez egy olyan áramlat, amely sokáig folyhat az Ouzo-n keresztül anélkül, hogy kárt okozna neki.

Ha az RCD-n átáramló valós áram nagyobb a névlegesnél, akkor károsodik (контакт túlmelegedni kezdenek, az eset megolvad, a belső burkolatok megsérülnek). Ezért аз RCD-t mindig automatikus névleges értékkel kell védeni. A névleges értékű automatának kevesebbnek vagy egyenlőnek kell lennie az RCD névleges áramerősségével. Csak ebben az esetben védelmet biztosítanak.

Nem számít, hogy hova kerül a gép az RCD előtt vagy után. Lényeg, hogy ő volt. Hány gép csatlakoztatva lesz egy vagy több nem is számít.A fentiek megértéséhez fontolóra kell venni az ouzo hálózat egy automata csoporthoz történő csatlakoztatásának több lehetőségét.

Példa 1. Szükségem van egy külön védelmi megszakítóra egy RCD-hez?

Ebben a példában azt szeretném megmutatni, hogy mely esetekben különálló automatikus megszakító szükséges az RCD-k számára.

Például 50 A bemeneti áramkör van, két 40 A-os RCD-k, mindegyik 16A-os RCD-k két pár kimen automatája. Kiderül, hogy a maximális terhelésű vonalak esetén a 32 A ram mindegyik átfolyik minden egyes RCD-n.

Az RCD-nek védelemre van szüksége? Ebben az esetben nem, mert terhelhetősége lehetővé teszi egy ilyen terhelés hosszú ideig való áthaladását. Innen következtethetünk:

га аз RCD-hez csatlakoztatott megszakítók teljesítményének teljes áramerőssége nem haladja meg a névleges értéket, akkém az értéket, akkor az vl-tv.

2. példa Nem kapcsolódunk többszörösen a névlegesnél

Rendszer, amely 40 Ampere bemeneti gépből áll. Ezután két RCD van 25 A-hoz и 40 A-hoz.Mindegyik RCD-nek saját gépcsoportja van csatlakoztatva. Két, 6A и 16A névleges értékű automata készülék csatlakozik az elsőhöz. Огромный, 16A новых автоматов получено как его 10A автоматов создано csatlakoztattak……………………………. До……………………………………………………………… Mit mondhatunk ошибается программа?

Az első RCD értéke 25A. Ezen felül egy 40 A bevezető automata van telepítve, amely nem használható védőfékként (40A> 25 A). Kétféleképpen lehet kihagyni ezt a helyzetet. Az első az, hogy egy további gépet helyezzen el előttük, amelynek névleges értéke legfeljebb 25 A.Ez drága, mivel további gépet kell vásárolnia. A második az, hogy automatikus gépeket csatlakoztassunk hozzá, amelyek teljes áramlási sebessége legfeljebb 25 A. Ez elvben az, amit tettünk (6A + 16A = 22 A).

A második RCD ezen áramkörön névleges értéke 40 A. A védő számára bevezető automata, amelynek névleges értéke nem haladja meg a saját értékét. Négy automatikus megszakító elhagyja az RCD-t, amelynek teljes névleges áramerőssége 58A (16A + 16A + 16A + 10A). Semmi szörnyű semmiben.Az UZO védelmét bevezető automata biztosítja. Túlterhelés esetén a bevezető automatika kikapcsol.

Египетский иллюстрированный пельда его áramkör, amely egy 32 A bemeneti automatából és két maradékáramú megszakítóból áll, amelyek névleges árameréssége 25 ампер. Két, 16 A-os automata készülék, amelyek mindegyikének névleges névleges áramfelvétele 32 A, az els védelmi leállító berendezéshez kapcsolódik, az Uzo pedig nyilválterhelan. Bevezető automata sem biztosít védelmet a készülék számára (25 A> 32 A).

A legnagyobb megengedett terhelés, amely átmegy a második oldalon, nem lehet több, mint a névleges érték (25A> 20A), vagyis nem lesz túlterhelve.

3. példa Ha a par-nál magasabb irányú gép magasabb, akkor az RCD-nek a par-ban nem lehet kisebb, чеканить csatlakoztatott automaták értékei.

Az egység automata csoportjának hazadik csatlakozási sémája egy 50 A bemeneti automatából is két 40 A-es RCD-ből áll, amelyek mindegyike saját kimenő automatával rendelkezik.

Az első RCD-ból 57A (16A + 16A + 25A) teljes terhelésű automatákat csatlakoztattunk, amelyek NEM ENGEDÉLYEZVE. Ebben az esetben nincs védelem a VESZ-k számára. Hogyan lehet kilépni a helyzetből ebben az esetben? Az RCD-t Egy Lépéssel magasabbra kell cserélni. Az RCD-t 63 amperre helyezzük, és minden rendben van. Кимэнő gépek száma nem haladja meg az RCD névleges értékét.

Második RCD-n a megjegyzések hasonlóak, a három kimenő 16 A-os gépek mindegyikének teljes áramerőssége meghaladja a 48 A> 40 A névleges értéket.Az RCD automatikus védeszközeinek bemenetére szintén nincs 50 A> 40 A. gy TILOS!

Az ouzo összekötő csoport jellemzői

Az UZO felekezetének megválasztásával gondolom, megértettem. Ha bármilyen kérdése van, kérjük, vegye fel velünk a kapcsolatot a megjegyzésekben. Самый szeretném röviden felidézni аз узо hibás összeköttetéseinek sorozatait, amelyeket valószínűleg mindannyian tud. Mint ismeretes, két fázis «fázis» és «nulla» áthaladnak a véd leállító berendezésen. A bemenet a bemeneti automaton fázisra kapcsolódik, a nulla az automatából vagy a közös nulla buszról (аз áramkörtől függően).

Az RCD-n áthaladó vezetékeket nem szabad összekeverni más vezetékekkel. Például аз RCD utáni fázis egy bizonyos csoport automatizálásához vezet, és nem keveredik másokkal. Az RCD után a nulla értéket csak ebbe a csoportba tartozó fogyasztókhoz kell kapcsolni. A kényelem érdekében jobb, ha minden csoportnak saját zéró gumiabroncsot használ. Zero kijött az RCD-vel és azonnal csatlakozott ehhez a buszhoz. Így kevésbé valószínű, hogy összekeveredik a kapcsolattal.

Hibásan, a kezdők összeállítanak egy pajzsot úgy, hogy a semleges vezetékek keveredjenek akár más RCD-k semleges vezetékeivel vagy közös semleges huzalokkal.Tehát nem tehet másképp. Аз УЗО хамисан долгозик.

Például van egy kapcsolatrendszer az Uzo gépek egy csoportjához. Аз áramkör három csoportból áll, ezek közül kettő UZO 40A csatlakozik. A tápfeszültséget az RCD bemeneti kapcsaira a bemeneti megszakító (fázis) és a közös nulla busz (nulla) táplálja. Miután kilépett аз RCD-ből, a fázis az automata csoportjába kerül. Nullát követően az RCD и nulla buszra csatlakozik. Az egyes csoportok fogyasztói a gépekhez csatlakoznak, és csak a csoportjukat használják.

Ha az egyik csoport automatától fázist, is a nullát a másikból vesszük, az egyenlőtlenségek áramlása megkezdődik az RCD-n keresztül, ami kiváltja azt.

Ouzo — это автоматическая кисть

Hogyan számítsuk ki a ház és a lakás RCD értékét

A véd leállító berendezés (RCD) kiszálezámöne figtásés. Egyfázisú elektromos hálózatban kétpólusú eszközöket használnak, és háromfázisú — négypólusú eszközökben. Mivel az RCD a szivárgási áramokra (Iout) reagál, a választása a vezetők hosszától, a szigetelés minőségétől, a csatlakoztatott készülékek szözámázále.Emellett Meg Kell jegyeznünk, hogy a 30 mA hossza veszélyes lehet az emberi életre. Ezért nedves helyiségekben аз RCD-t kell elhelyezni.

Szivárgó áram

Az áramütés elleni védelem érdekében gyakran szükség van a védelmi leállító készülékek számának növelésére ézülékek számának növelésére ézázázátál çál. Ugyanakkor a nagyon érzékeny RCD-eszközök használata hamis pozitívumokat eredményez. A szakember feladata a megfelelő számítás és választás, figyelembe véve az összes tényezőt.

Az elektromos berendezések szabályai szerint, ismeretlen lefutással, egyenlő a 0,4 mA-es termékkel — számított terhelési áramerősségnek megfelelő számmal. Az áramkör szivárgását feelételezzük, hogy 0,01 mA-es termék és a fázisvezető L hosszúsága méterben van. Ugyanezen szabályok szerint a teljes hálózati veszteségnek kevesebbnek kell lennie az RCD névleges maradék áramának egyharmadánál. Ez magában foglalja аз állandóan csatlakoztatott és időszakosan csatlakoztatott elektromos készülékek szivárgását.Készíts egy számítást.

Összesen Iout = 0,4 * IΣ + 0,01 * L

Ebből következik, hogy az RCD korlátozó áramának 3-szor nagyobbnak kell lennie, mint a hálózat teljes kiáramlása.

Ennek megfelelően a névleges áramerősség egyenlő:

IΔn = 3 * (0,4 * IΣ + 0,01 * L), ahol

IΣ — az összes elektromos hálózat teljes szivázárgárgás

Választás egy lakásért

Számítási példánál egy lakást bérelünk egy magas épületben.Bemeneti padlólemezen automatikus kapcsoló van. Hagyja, больше 40 лет. Megvédi a rövidzárlatokat is a túlterhelést. Közvetlenül utána egy tűzvédelmi eszköz van telepítve, később kiszámítjuk a névleges értékét.
Tűz elleni védelemre van szükség a kábel szigetelés meghibásodása vagy meghibásodása esetén. Továbbá a nagyobb biztonság is a folyamatos áramellátás érdekében minden egyes csoporthoz 10-30 mA specificikus I-et telepítenek. A szivárgási áramoktól függ. Vannak még foglalatok аз RCD eszközökkel.Minden fogyasztói csoportnak saját túlterhelés-megszakítója van.

A fürdőszobában 1,8 кВт teljesítményű mosógép található. Mivel nedves helyiségben helyezkedik el, biztonság érdekében automatikusan biztosítjuk a 16 A-ot, és kiszámítjuk az RCD áramellátását.

A mosógép üzemi árama:

A fázisvezeték hossza 20 m.

Innen
IΔn = 3 * (0,4 * IΣ + 0,01 * L) = 3 (0,4×7,3 + 0,01×20) = 9,36 мА.

АЗ, УЗО с легкостью 16 А, током 10 мА.

Több csoport

Például a lakásban két további, 16 A-os automatikus védelemmel ellátott világítócsoport van, két kimenettel, 20 A и 25 A-os automatikus kapcsolókkal. Дом на расстоянии 50 м, мощность 0,3 кВт 0,6 кВт. Розеттакбан и fázisvezetékek hossza 40 és 60 m, a teljes (változó és állandó) terhelés pedig 17 és 22 A.

Végezzen számításokat a csoportok számára.

Az első világítás számítása:

P a világító eszközök ereje,

Számítás a második világításhoz:

IΔn = 0,01 = 0,01 + 3 * ( 0,01×50) = 9,9 мА.

Az első kiömlés kiszámítása:

IΔn = 3 * (0,4 * IΣ + 0,01 * L) = 3 (0,4×17 + 0,01×40) = 21,6 мА.

Размер и длина:

IΔn = 3 * (0,4 * IΣ + 0,01 * L) = 3 (0,4×22 + 0,01×60) = 28,2 мА.

Mivel az IΔn-hez tartozó RCD-k 10, 30, 100, 300, 500 миллиампер értékkel rendelkeznek, egyes tápegységcsoportok kombinálhatók. Nem szabad megfeledkezni arról, hogy az eszköz akkor működik, ha eléri az 50-100% IΔn értéket.

A számítások szerint az els világítási és rozettacsoport az IΔn-ben 24,78 мА.Csatlakoztathatók egy 30 миллиампер leválasztóáramú eszközhöz. Második kimenet ugyanazon 30 миллиампер eszközön csatlakozik. Магнитный датчик — УЗО 10 мА без напряжения. A teljes számított törésáram egyenlő:

IΔn Σ = 9,36 + 3,18 + 9,9 + 21,6 + 28,2 = 72,24 мА.

Elindítjuk az RCD kiválasztását. Легкий левый ток в 100 мА. Tűzmegelőzésként — это létre kell hozni.

Névleges áram

Az RCD egy másik fontos paramétere — a névleges áramerősség, amelyet figyelembe kell venni a számításokban.Ha a névleges értéken belül dolgozik, a készülék garantálja, hogy a funkciókat addig végezze el, ameddig tetszik.

Az automatikus tápfeszültség-védelem minden egyes tápegységcsoportra 16, 20, 25, 32 ампер, stb. Де ха ezeket аз értékeket elérjük, аз eszköz nem kapcsol ки. Jellemzői olyanok, hogy a névleges 1.13-1.45-szörösnél magasabb értékeknél csak a termikus kibocsátás miatt indul el. Egypt vagy két óra múlva kikapcsol. A gyors leállításhoz három-tizenöt alkalommal kell meghaladnia a névleges értéket.Figyelembe kell venni az automatikus túlterhelés elleni védelem és a rövidzárlat jellemzőit.

A leválasztó eszköz a névleges áramerősséggel van felszerelve. Például, у него есть rövidzárlat költsége 32 amperes automatikus megszakítót jelent, akkor a védelmi leállító berendezésnek 40 ampernyinek kell lennie. Ezért a kalkulációval ellátott lakásban az RCD tűzjelző készülék leállási árammal és névleges 100 mA-vel, illetve 63 A-val rendelkezik. Мощный ток 10 мА / 16 мАч, ток потребления.Детский бассейн с доставкой и потреблением тока 10 мА / 25 мАч. У RCD есть сила тока 30 мА / 32 A.

További jellemzők

Ezen alapvető jellemzők mellett, amelyekre a számítások elvégezhetk, még mindigelnakkolnak. Ez a korlátozó rövidzárlati áram, 4500 A ház, 6000 A több egység, 10 000 A termeléséhez. A termék esetében egy keret által körülírt szám képviseli. A törési szivárgási áram típusát a betűk jelzik:

Az AU azt jelenti, hogy változó;
A — IΔn változó és lüktető állandó;
B — IΔn változó és állandó;
S — szelektív, késleltetéssel kikapcsol.

UZO típusú AU-t használnak lakásokban. Fogyasztók rendes — világítás, hűtőszekrények, fűtött padlók. Az ilyen típusú RCD maximális kikapcsolási ideje 0,04-0,3 másodperc, a szivárgó áram nagyságától függően.

Az A típus akkor használható, ha sok egyenirányítóval és kapcsoló tápegységgel rendelkező készülék van: számítógépek, mosógépek, televízátúgégégék. A gyártók néha azt jelzik, hogy a készüléknek UZO A-nak kell lennie, majd az aktuális számítás elvégzésére kerül sor.

A B típus főként az iparban használatos, a telepítés előtt részletes számítások végrehajtásával.

S típus (szelektív). Az ilyen RCD válaszideje 0,2-0,5 s, tehát egy személy számára nem véd. Az eszközt a fő automatikus kapcsoló után a vonal elején telepítik, és az egész objektum Differenciál védelmének második fázisa a tűzből.

Ezenkívül meg kell határoznia, hogy melyik biztonsági kapcsoló eszközt választja: elektromechanikus vagy elektronikus. Az első megbízhatóbb, de drágább есть.Második típus olcsóbb, мята аз elektromechanikus, де аз elektronikai alkatrészek gyakran kiégnek különböző túlterhelések alatt.

A tápellátás-védelmi rendszer szervezése során figyelembe kell venni, hogy több mint 5 automatikus készüléket nem lehet egyetlen UZO-hoz csatlakoztatni. Ez hamis pozitívumhoz vezethet. Ezenkívül a megfelelő leállítással lehetetlen megérteni, hogy a szivárgás hol történt.

RCD-kiszámítása és kiválasztása

A védelmi megszakító eszköz (RCD) и névleges szivárgási áramtól függően védelmet nyújtása — 100 мАч; 30 мА — ток, подаваемый на валу; 10 мА — az áramütés veszélye

A világ különböző országaiban végzett vizsgálatok azt mutatják, hogy az áramütés súlyosságát az áramütés súlyosságát az Hat Emberi testen áthalada áthalada áthalassó.

A személyi sérülés súlyossá válik, ha az áram egy másodpercen belül meghaladja 40-50 мА-т.

Elméletileg az emberi testen áthaladó áram erőssége eléri a 150 mA-t, amikor egy személy száraz környezetben 230 V feszültség alatt érinti a vezetőt.

Дг áramvezető és semleges vezető közötti áramkülönbség mérésével Differencial terheléskapcsoló ténylegesen felismeri аз emberi Testen átfolyó áramot, Эс-ха эз küszöb Элери 30 мА értéket, АККОР Differencial kapcsoló néhány milliszekundumon keresztül kikapcsol, МГГ megakadályozva Testi sérülést vagy komolyabb következményeket ..

Ajánlások аз elhasználódott kábelek használatára

Дг РТА ÉS погружную-Финч Easyat 9 használata védelmet nyújt földelés hiányában является

tűzvédelmi berendezés védelmet nyújt 100-ES 300 мА szivárgások ELLEN, amelyeken Gép reagál, де Amely tüzet okozhat. Tűzvédelmi berendezés нэм VEDI мег аз életet és аз egészséget Sokk esetén

AZ ÖSSZEFOGLALÓ KISZÁMÍTÁSA ÉS KIVÁLASZTÁSA: SZÁMÍTÁS

1. szivárgási АРАМУ kiszámítása

Ха аз elektromos vezetékek és terhelés teljes szivárgási áramának dokumentálása нэм lehetséges, АККОР szivárgási АРАМУ meghatározására szolgáló számítási módszert az SP 31-110-2008 szabványnak megfelelően kell használni.Максимальный запас тока: 0,4 мА и максимальный запас тока 1 м-без.

Az elektromos tűzhely tápvezetékének szivárgó áramának hozzávetőleges számítása: a lemez teljesítménye 3 кВт, 220 В, 50 Гц. Площадь номера составляет 15 метров. Размеры: Becsült elektromos áram: 13,64 A = 3000 Вт / 220 В. Becsült elektromos szivárgási áram: 5,46 mA = 0,4 x 13,64 ARdc szivárgási áram vezetékek: 0,15 mA = 150 μA = 10 μA x 15 м. Продолжительность: 5,61 мА = 0,15 мА + 5,46 мА

2.Válassza ki a számot. КОД szivárgóáram (névleges differenciáláram IDN)

Дг КОД névleges kioldási differenciáláramának értéke нэм haladhatja мег аз elektromos vezetékek szivárgási áramának és Minden csatlakoztatott (beleértve hordozható) villamosenergia-fogyasztó összegének 33% -на

Az КОД szivárgóáram értékének 50-100% -ánál működik, Példa az elektromos tűzhely RCD névleges megszakítási áramának kiválasztására: A teljes számított szivárgási áram 30 мА. Замечено: УЗО: 17 мА = 5.61 мА / 33%, потребляемая мощность 30 мА. Аз УЗО 15 és 30 mA zötti tartományban működik (10 mA-es RCD meghibásodhat, mivel 5 és 10 mA között van kikapcsolva).

3. Az RCD névleges mködési áramának kiválasztása (Névleges áramerősség)

Az RCD névleges működési áramának nagyobbnak kell azzakatézee.

A legközelebbi nagyobb névleges RCD értéket választjuk — 25 A (40 A lehet választani, de az aktuális margó aránytalanul magas.

Az UZO oszlopok mennyisége: 2 oszlop (egyfázisú áram)

Névleges üzemi áram: 25 A (3.o.)

Névleges áramerősség: 30000 Aztoz2

RCD kiválasztása

Az UZO kiválasztásának fő jellemzői

Tekintsünk számos fontos jellemzőt az RCD kiválasztására. Eszközök;

— egyfázisú és háromfázisú villamos hálózatokhoz 220/380 V;
— двухполюсный UZO 220 V-os и négypólusú 380 V-os hálózathoz;
— RCD névleges áramának értéke különböző terhelések esetén: 10, 16, 25, 32, 40, 63, 80.100 А;
— дифференциальный приемник с разным уровнем заряда 6, 10, 30, 100, 300 мАч;

Bipoláris és quadripoláris UZO

A Differenciáláram típusa;

— AC esetén;
— a váltakozó áramú frekvenciaváltó működési lehetősége váltakozó és nem javított egyenáram esetén;
— Az AC és DC védelme érdekében;
— S RCD művelet késleltetéssel;
— G üzemelés késleltetésnél kisebb, мята az S típusú eszközök.

A biztonsági berendezésnek ugyanolyan jellemzői vannak, mint a gép.

«Inc» Rövidzárlati áram értéke, amikor kikapcsolja a készüléket, megmutatja a rövidzárlatok megbízhatóságát és ellenállását.
«Im» A kapcsolattartó csoport problémamentes munkájának kapcsolási kapacitása.

A jó értékeket 1000-5 000 A.

Az RCD kiválasztása

A Differenciálmű elektronikus vagy elektromechanikus kialakítás lehet. Elektromechanikus változat Differences toroid transzformátorral is egy működtető egységgel rendelkezik egy polarizált relék formájában.Az elektronikus Differenciálódobozoknak van egy elektronikus tábla, amely hálózati feszültségen működik.

Mivel az elektromos hálózat még nem érte el a jó minõséget (áramkimaradások, gyakori kiesések, alacsony vagy magas feszültség), az eszköz elektronikus kártysodja mens. Аз ajánlott opció megbízhatóbb elektromechanikus eszköz, mivel az áramforrás nem érvényes.

Az RCD kiválasztásakor fontos figyelembe venni a szivárgási áramokat magukban az elektromos készülékekben is.Minden elektromos készüléknek saját szivárgási árammal kell rendelkeznie, amelynek értéke a teljesítmény minőségétől függ. A szivárgási áram értékét általában a készülék jellemzői jelzik. Ezek az értékek nem haladhatják meg a védőcsövek szivárgási áramának 30% -át. Például 30 mA szivárgási áram esetén az elektromos készülékek szivárgási áramának nem szabad 10 mA-nél nagyobbnak lennie.

A Differenciális védelem kiválasztásakor ezt figyelembe kell venni, különben a hálózat gyakori hamis kapcsolatai lesznek.Az ország elektromos hálózatának feszültsége sinusoid formában van, ezért a váltakozó feszültségű AC vagy A váltakozó feszültségű kapcsolót választják.

Hogyan válasszuk ki az RCD-t a lakáshoz

Перед вами телепрограмма, которая находится в сети. Tegyük Fel, hogy ван bevezető автоматов 25 А, АККОР névleges védelmi áramot 32 А.

Főbb paraméterek аз КОД esetében kiválasztáshoz

Kevesebb, мята 30 мА áramellátó készüléket ного Szabad választani, mivel аз összes fogyasztó szivárgásának összege elég Magas Lehet, Это вид, который вы хотите видеть в объекте рекламы.

Hogyan válasszunk ki egy RCD-t egy magánházban?

Háromfázisú hálózat csatlakoztatása az otthonban négypólusú Differenciális védelmet biztosít. Панель Elektromos и földszinten van felszerelve, «S» típusú védelem a késleltetési idővel és 100 mA-es szivárgási áramértékekkel van felszerelve. Bevezető gépből az elektromos hálózatok vonalai felosztva vannak a padlóval, a szobákkal, a konyhával és a fürdőszobával.

Az egyes helyiségekben a védelem nem haladhatja meg a 30 mA szivárgási áramot.Ha a kábelezés már eljött аз idejében, akkor fennáll a valószínűsége a gyakori hamis pozitívnak az eszköz. Ajánlatos аз RCD behelyezése аз aljzatba.

Érdekes cikkek is

Hogyan kell bekötni egy megszakítót?

Ellenőrizze az RCD-t. КОД vizsgálati módszerek

differenciálmű kapcsolási rajza

Az RCD kiválasztása teljesítmény szerint: а meglévő RCD típusok és választás finomsága

háztartási készülékek számának növekedése аз üzemeltetés Soran növeli аз áramütés kockázatát.Ezért ajánlott védőberendezést telepíteni a helyiségben, hogy megelőzze a szivárgást.

Fontos megérteni, hogyan válasszuk ki az UZO-t, hogy a háztartási készülékek biztonságban legyenek, és működése стабильн.

Az RCD működési elve

A háztartási és ipari elektromos készülékekkel való érintkezés elkerülése érdekében véd leállító berendezést találtunk.

Toroid maggal rendelkező transzformátoron alapul, amely a «fázis» is a «nulla» áramerősségét figyeli.Ha a szintek eltérnek egymástól, akkor a relé megszakad, является tápellátás érintkezők kialszanak.

Általában minden elektromos eszköz szivárgási árammal rendelkezik. De a szint olyan kicsi, hogy biztonságos az emberi test számára.

Ezért a maradékáramú megszakító úgy van programzva, hogy olyan áramértékben működjön, amely áramütést okozhat az embereknek, vagy károsíthatja a berendezést.

Például, ha egy gyermek egy csupasz fém csapot lök a foglalatba, elektromos szivárgás következik быть испытанным, это аз RCD kikapcsolja a lakásban lévő fényt.

A készülék sebessége olyan, hogy a test nem tapasztal negatív érzéseket.

A csatlakoztatott berendezés teljesítményétől, közbenső védőberendezések jelenlététl — это kábelezés hosszától függően a Differenzézálönáramokramok.

Минденнапи élet védleteszközei legelterjedtebbek 10 mA, 30 mA és 100 mA küszöbszinttel. Ezek аз eszközök elegendőek a legtöbb lakó- és irodahelyiség védelmére.

Nem szabad elfelejteni, hogy a classzikus RCD nem védi meg a vezetékeket rövidzárlatból, és nem kapcsolja ki a hálózati kapcsolatokat, ha a hálózat túlterhelt.Ezért kívánatos ezeket аз eszközöket más elektromos védelmi Mechanizmusokkal kombinálni.

Biztonsági osztályozás

A belső szerkezet egyszerűsége ellenére a RCD modellek választéka a piacon meglehetősen nagy. Minden készüléknek olyan műszaki paraméterei vannak, amelyeket a működés közben nem lehet beállítani.

Az RCD kiválasztásának megkönnyítése érdekében figyelembe kell venni ezen eszközök osztályozási lehetőségeit.

Az RCD Mechanizmusa sebessége hagyományos és szelektív.Az első kikapcsolja a hálózati érintkezőket szinte azonnal, a második — késleltetéssel. A szelektív RCD-ket többszintű rendszerekben használják, ahol a trigger szekvencia fontos.
A relé típusa szerint az RCD elektromechanikusan van felosztva, Mechanikusan és elektronikusan megszakítva az érintkezést, is megakadályozza az áram áramlását egy félvezötüön álvezet.
Az áram típusa szerint. Аз AC típusú AC nincs csatlakoztatva аз AC szivárgáshoz, AC típusú és DC típusú.
További jellemzők: hálózati túlterhelés és ilyen védelem nélkül. Rövidzárlatos vagy nagy áramú kioldó Mechanizmusokkal rendelkező RCD-ket általában difavtomatoknak hívják.
Építési kivitelezés esetén. DIN-sínhez egy falhoz rögzített RCD-eket, valamint egy socket, egy hordozható eszközt — egy adaptert tartalmaznak.
Üzemi feszültség: 220V, 380V, kombinált.
Volatilitással. Vannak olyan RCD modellek, amelyek képesek és nem tudják leválasztani и teljesítményt üzemi feszültség hiányában.
A csatlakoztatott pólusok száma: kétpólusú és négypólusú.

Az RCD helyes megválasztásához nem elég tudni a műszaki jellemzőiről. Annak érdekében, hogy az eszköz hatékonyan elláthassa a védelmi funkcióját, akkor figyelembe kell vennie a házvezetékek hossza, csatlakoztatott eszközök teljesísítmásátmés.

A védőeszközök kiválasztására vonatkozó szabályok

Mielőtt vásárol egy RCD, akkor látogasson el a fórumokon a villanyszerelk, hogy tanácsot gyydóróljan.

A maximális — это küszöbérték kiválasztásához azonban a pólusok számát, a sérelési sémát és más műszaki paramétereket szigorúan egyedinekée elegyzékée elegyzékée.

Tápellátás kiválasztása

A biztonsági berendezés nem vezérli a csatlakoztatott készülékek energiafogyasztását, de korlátozza a megengedettram maxim.

Ezért fontos tudni, hogy hogyan kell kiválasztani az RCD-t a maximális teljesítmény érdekében annak érdekében, hogy helyesen vegye figyelembe as egyes helycsofözázát energy.Végül есть, ha a névleges áram meghaladja a készülék küszöbértékét, akkor éghet.

Lakásokban és magánházakban általában egyszintű vagy kétszintű RCD rendszert használnak. Mindegyiknek megvan a maga sajátossága.

Egyszintes áramkörrel, egyetlen RCD-vel, a névleges áramerősség a hálózathoz egyidejűleg csatlakoztatott készülékek összes teljesítményének alapjes.

Мощность 2,4 кВт, мощность 1,1 кВт, мощность 2,8 кВт, мощность УЗО и мощность (2400 + 1100 + 2800) / 220 = 28 А.

Ebben az esetben a 30 A véd leállító berendezés névleges áramerőssége esetén nem éget ki, még akkor sem, ha minden háztartási készülék és viládyszergís.

Egyetlen RCD telepítésekor előfordulhat, hogy probléma merül fel a leállítási helyen. Bármelyik helyiségben a szivárgás bekövetkezik, a villamos energiát az egész lakásban eltávolítják. Ennélfogva jobb, ha nem mentenél és telepítenél egy kiterjedt védelmi rendszert.

Van egy változata egy kiterjedt egyszintű telepítési körnek az RCD-nek.Ilyen helyzetben a vezetékeket a mérőből egy speciális busz-ág segítségével több csoportba sorolják, amelyek mindegyikét külön védőberendezés vezérli.

A névleges áram kiszámítása minden RCD, egy kiterjedt egyszintű rendszerrel külön történik. Ez figyelembe veszi az eszközökhöz Potenciálisan csatlakoztatott eszközök maximális teljesítményét.

Például, ha csak egy 2,4 kW teljesítményfelvételű mosógép van csatlakoztatva az RCD-nak, névleges áramának legalább 2400/220 = 10,9 A.

Biztonság is a karbantartás szempontjából optimális, kétszintű RCD rendszer.

Az első szint a lakás bejáratánál van, és tűzbiztonságot nyújt. A védőberendezés névleges áramának nem szabad alacsonyabbnak lennie, mint az elektromos fogyasztásmérő készülék maximális teljesítménye.

Az energiavédelem második szintjét külön fogyasztói csoportokba helyezik. Ezek lehetnek szobák, padlók, kiterjesztések, utcai világítás, egyszemélyes aljzatok.

Második szintű készülékek általában alacsonyabbak és alacsonyabb névleges árammal rendelkeznek.Az összes beépített eszközre vonatkozó értékeinek összegének kisebbnek kell lennie, mint a helyiség bejáratánál lévő alapszintű mérőeszköz értéke.

Például a 10A, 16A és 16A névleges áramerősségű második szintű védőberendezésekel a közös bemeneten legalább 10 + 16 + 16 = 42 A sávszélességű eszközézatcs.

A kétszintű rendszer előnye, hogy képes az elektromos készülékek egyes csoportjainak kikapcsolására a jelenlegi szivárgás jelenlétében. Ez lehetővé teszi, hogy javítsa a készülékeket, vagy problémákat találjon a fal szigetelésében, anélkül, hogy az egész lakás kikapcsolódna.

A szükséges Differenciáláram kiszámítása

Minden egyes RCD-modell egy bizonyos szintű különbségi árammal működik a kábel két vezetője között. Ezért fontos tudni, hogyan kell választani az otthoni UZO biztonságos jellemzőkkel.

Az RCD küszöbkülönbség-áramának kiszámításakor egyszerre több paramétert is figyelembe veszünk:

huzalhossz a villamos energiát fogyasztó kész;
természetes szivárgási áram a technikában;
áramellátó eszközök.

A difftock meghatározására szolgáló általános képlet a következő:

IΔ = (0,4Iraszk (A) + 0,01 l vezeték (m)) / 1000

Például legyürtzelkée. Hagyja, hogy a kábelek hossza minden háztartási készülékcsoport 12 m legyen.

Az RCD paramétereinek kiszámítása a fenti rendszerre a következő:

IΔmash = (0,4 * 2800/220) + 0,01 * 12 = 5,21 мА;
IΔosv = (0,4 * 1100/220) + 0,01 * 12 = 2,12 мА;
IΔroz = (0,4 * 2400/220) + 0,01 * 12 = 4,48 мА.

Az ajánlások szerint a készülék küszöbáramának a kiszámított különbség háromszorosa legyen. Mi jár a megnövekedett elektromos terheléssel a háztartási készülékek bekerülésének els másodpercében?

Ha ezt a szabályt nem követik, az RCD gyakori hamis pozitívjai lehetségesek, ami problémákat okoz a fogyasztók számára.

Ezért vizsgált elektromos berendezések Minden csoportjára vonatkozóan küszöbérték különbségi АРАМУ minimális értéke következő:

Ег AZT jelenti, hogy EGY mosógéphez és EGY aljzatcsoporthoz 30 мА-е difftok-ра ван szükség, Е. С. EGy 10 мА-е eszköz elegendő EGY világítási csoport számára.

Az eszközök ilyen jellemzői biztosítják a berendezés normál működését, és megóvják az embereket az áramütésektől. Ezeket a célokat nem javasoljuk 30 mA-nél nagyobb paraméterű RCD-k telepítésére.

Kétszintű sémák esetén a fő bejáratnál lévő fő védőeszköz szivárgási áramát 100-300 mA tartományban kell kiválasztani.

Ezeket az RCD-ket a régi vagy sérült szigetelés bontja ki a falak belsejében. Így a helyiségek аз elektromos vezetékekben rejlő hibák esetén tűzvédelem nélkül védettek.

RCD menetidő

Kétszintű rendszerben a jelentős szivárgásáram megjelenése egy védőberendezés működtetéséhez vezethet mindkét szinten.

Az ilyen helyzet kiküszöbölése érdekében egy szelektív védőberendezést lehet alapul venni. Válaszideje 150-500 мс, ami többszörös, создайте стандартное УЗО (20-40 мс).

Ezekkel a készülékekkel csak a második szinten lévő tápegység lesz lekapcsolva, ami nem vezet az áramellátás megszűnésehez az egész lakásban.

Ami a hagyományos RCD-ket illeti, minél rövidebb a reakcióidő, annál biztonságosabb.Ezt a tényt figyelembe kell venni vásárláskor.

A megbízható gyártó kiválasztása

Az RCD közvetlen védelmi funkciója nem függ a gyártótól. Minden vállalat eszköze — nyilvánvalóan hibás modellek kivételével — leállítja az áramellátást, ha a különbségi áram meghaladja a küszöbértéket.

A biztonsági eszközök hátrányai a következők lehetnek:

hamis pozitív;
fokozott zümmögés;
a mködés közben történő fűtés;
az ügy megoldása, ami a telepítés során károsodáshoz vezethet;
kis jótállási időszak.

Minél megbízhatóbb és hitelesebb az RCD gyártója, annál kisebb a felsorolt hatránya annak felszerelése.

Azonban a minség javításával az ár emelkedni fog. A védberendezések legmegbízhatóbb gyártói:

RCD vásárlásakor nem szabad megfeledkezni arról, hogy az eszköz az építési szabályzatok betartása ninérezítekésérésérékés.

Ezért ne vásároljon kétes gyártók termékeit. Ezek nem csak kudarcot okozhatnak, hanem tűzveszélyes helyzethez is vezethetnek.

Vannak más kritériumok a védőeszköz megválasztásához, de sokkal kevésbé fontosak a fogyasztók biztonsága szempontjából.

A kiválasztás és a telepítés általános szabályai

A VDE-k kiválasztására vonatkozó kritériumok mellett általánosan hasznos ajánlés bezdere vannos.

Segítenek abban, hogy ne tévedjen, és azonnal kapjon egy adott lakáshoz vagy házhoz alkalmas modellt.

Tippek a következők kiválasztásához:

Javasoljuk, hogy vegye le az RCD-ket, amelyek, ha kiváltották, nem csak a fázist, hanem a «nulla» -ot is letil.
A készülék által ellenőrzött áramkör keretén belül nincsenek földelt elektromos készülékek.
A készüléknek rövidzárlatos feszültségcseppekben kell működnie, a névleges érték 50% -ánál, amely rövidzárlat első pillanataiban fordulhat elő.
Az RCD csatlakozóit gyengén oxidált anyagból kell készíteni, és megbízható vezetékekkel kell felszerelni.
A vásárlás előnye a rövidzárlat is a túlterhelés elleni védelem funkciója.
Második szintű RCD-k nem telepíthető biztonságos berendezéscsoportokra, például mennyezeti fényforrásokra.
Javasoljuk, hogy olyan eszközöket telepítsenek, amelyek küszöbértékét difftokom 10 mA értékre állítják быть zuhanyzókon is a jakuzzin.
Figyelmet kell fordítani az alumíniumhuzalok csatlakoztatásának lehetőségére. Египтян eszközök nem működnek megfelelően.

Lehetőség van a helyesen kiválasztott RCD telepítésére. Ez folyamat nem különbözik a kivezetés vagy a kapcsoló telepítésétől.

Fontos, hogy gondosan vegye figyelembe a bekötési rajzot, és tegye azt a rajta feelüntetett módon.

Hasznos ВИДЕО témában

választórendszerek megválasztása аз opciók figyelembevételével, valamint különböző kapcsolási rendszerek jellemzőinek magyarázata:

КОД-К kiválasztásának szabályai, 1. rész:

КОД-К kiválasztásának szabályai, 2. rész:

Jobb kezelni a megfelelő RCD kiválasztását, különösen akkor, ha kétszintű rendszereket telepít, a szakembereknek. Könnyebb meghívni egy tapasztalt villanyszerelőt egyszer a házba, és konzultálni vele, mint megváltoztatni и nem megfelel terméket болтбан.Végtére — это háztartási készülékek használatát végz közeli emberek egészségét és életét kockáztatják.

Szivárgási áramkalkulátor az RCD kiválasztásához

Ez a számológép lehetővé teszi számodra a szivárgási áram (úgynevezetmely aztási áram). Számításhoz adja meg az RCD-hez csatlakoztatott eszközök teljes teljesítményét is a vezető hosszát az rlap megfelelő mezőihez, és válassza ki heslázézézézézézézézés.»Számítás» gomb megnyomásával megkapja a Becsült áram, a teljes szivárgási áram és a névleges szivárgási áram értékét.

A véd leállító berendezést (RCD) úgy tervezték, hogy megelőzze a tüzeket a vezeték szigetelésének károsodása és öregedése miatt. Az RCD kiválasztásakor a csatlakoztatott eszközök természetes szivárgási áramának összege nem haladhatja meg a névleges szivárgási áram 1/3-át. Ahhoz, hogy EGY személy áramütés esetén megvédje feszültség alatt алло elektromos berendezések alkatrészeivel ВАЛ érintkezést, A védelmi kivágó eszközöknek 30 мА-Nel ного nagyobb áramerősség esetén Kell működniük, mivel Magas áramértékek életveszélyesek.

* A szivárgási áram értékét az RCD kiválasztásához a 7. fejezet 7.1.83.

Az RCD kiválasztása. Számítási példa

Helló, kedves olvasó a http://elektrik-sam.info honlapon!

Az előző két cikkben részletesen tárgyaltuk az UZO kiválasztásának módját:

Most itt az ideje, hogy a kapott információt egy konkrét példán rögzz.

A lakóépületekben és házakban kívánatos kétszintes beépített védőfelszerelést használni:

1 szint.Bevezető áramköri megszakító után azonnal be kell vezetni a tűzvédelmi eszközt 100 vagy 300 mA-re (szigetelés sérülése és a természetes öregedés elleni védeleben érdelem).

2. szint. Электромонтажная работа является максимальной. E célból 10 és 30 mA szivárgási árammal rendelkező RCD-ket használnak.

Vegyük tehát szemügyre a választási és számítási kérdést egy adott példán.

Tegyük fel, hogy van egy lakóépületünk, amelyben a kábelezés a következő fogyasztói csoportokra oszlik:

— a bemeneten kétpólusú automatikus C32 van. A ház új, bemenet kábele 3×6 mm2, transzformátor alállomás néhány háztömbnyire van.

— устройство: автоматы C16, кабель 3×2,5 мм2, высота 8 м, мощность 1850 Вт;

— légkondicionáló: automata C16, 3×2,5 мм2 кабель, высота 12 м, мощность 1800 Вт;

— коныхай aljzatok: автоматы C16, 3×2,5 мм2 кабель, высота 8 м, teljesítmény 3000 Вт;

— 1.hely foglalatai: automatikus C16, кабель 3×2,5 мм2, высота 9 м, мощность 2000 Вт;

— 2. helyiség foglalatai: automata C16, 3×2,5 mm2 kábel, hossza 12 m, teljesítmény 2000 W;

— világítás: автоматы B10, kábel 3×1,5 мм2, высота 19 м, teljesítmény 900 Вт;

Kiegészítjük a lakóház meglévő kapcsolási rajzait védő leválasztó eszközökkel.

Kezdjük a számítást a mosógéppel, egy külön csoportból készülünk és nedves környezetben dolgozunk.

Emlékezzünk ra, hogy аз elektromos berendezés szivárgási áramának hozzávetőleges értéke, Amely аз elektromos vevőben LEVO szivárgási АРАМУ összege és hálózat szivárgó áramának összege, A következő képlet segítségével számítható ки:

IΔ = IΔep + IΔ hálózat = 0,4 I + C + 0,01 L vezeték, ahol

IΔep az elektromos vevő szivárgóáramának, мА;

IΔ hálózatok — hálózati szivárgási áram, mA;

Irach — névleges terhelőáram az áramkörben (AB szakaszban számítva), A;

L vezetékfázisú vezetőhossz, m

A névleges Differenciáláram áramának legalább háromszorosnak kell lennie a védett IΔ áramkör teljes szivárgárgási>

3 IΔ = 3×3,45 = 10,35 мА.

A külön sorral készített nedves csoportok esetében egy 10 mA-es alapjelet állít be. Esetünkben az RCD beállításának számított értéke majdnem egyenlő 10 mA-vel, ezért a mosógéphez egy 10 mA-es névleges different megszakítási áramú RCD-tunk vál.

A 10 mA-es Differenciáláram-alapjel-értékkel rendelkező RCD-k általában legfeljebb 16 A névleges áramra készülnek, ezért az RCD, который не содержит больших автоматических элементов.16А.

Mivel a kábelezés egyfázisú, egy UZO bipolárisot választunk; Тип, электромеханик, новый мобильный телефон Inc = 6000 A.

Ha az alapok lehetővé teszik, és lehetséges, hogy egy elektromos panelet nagyszámú Fogy egy elektromos panelet nagyszámú Fogy egy elektromos panelet nagyszámú Fogy egy elektromos panelet nagyszámú Fogy egy elektromos panelet, akcd Számukra használjon egy 30 mA-es Differencesáláram-beállítással rendelkező maradékáramot.

Ugyanazt a képletet, amelyet a mosógépre számítottak ki, az összes csoport szivárgási áramát kiszámíthatja annak ellenőrzésére, hogy az meghaladja-e azy RCD-bella.Т.е. егихармада 30 мА 10мА. Ha a számítás meghaladja, akkor a csoportot kettőre kell osztania.

A gyakorlatban gyakran másképp teszik. A lakás elektromos hálózatának összes készüléke egyszerre nem csatlakozik, mivel a teljes teljesítményt a bemeneti automatika korlátozza. Példánkban a 32A 6 мм2 keresztmetszetű huzal 7 кВт. A lakás kicsi — 2 szoba. Ezért a többi csoportnál a mosógép mellett megpróbálhat egy közös RCD-t beállítani egy 30 mA-es diffnciáláram beállítására.

Az RCD не может быть заменен автоматами, которые не используются.40 A. Mivel a csoportos automaták névleges értékeinek összege meghaladja a bevezető automata névleges értékét.

Ha az RCD működik, akkor a fennmaradó fogyasztói csoportok helyett egy 30 mA-es RCD-t állítson be két 30 mA-en. Például illessze össze a konyha aljzatokat is a világítást egy RCD alatt, is a két helyiség aljzatait is a légkondicionálót a másik alatt. Előfordulhat, hogy a világítási csoportot el kell távolítani az RCD védelemből.

Ez általában elégséges az RCD normál mködéséhez.Ennek a sémának a hátránya, hogy az RCD esetén minden védett csoport ki van kapcsolva, és az RCD leválasztásához vezető meghibásodás keresése bonyolultabbá válik.

Бэвэзэто автомат с 100 мА-эс разницей и 40Ант.

Новые возможности дифференциальной защиты, ток 100 мА, мятный объем, мятный ток 30 мА (2. УЗО-устройство с возможностью подключения к телепрограмме). Az időbeli szelektivitás biztosítása érdekében bevezetni kell egy bevezető RCD típust.

Mivel a kábelezés egyfázisú, minden UZO választja a bipolust. A 2. csoport RCD szintje névleges fleetles rövidzárlati árammal van kiválasztva Inc = 6000 A, elektromechanikus, A. típus

A bevezető RCD esetében az Inc névleges fleetles rövidzálátāllárlati árammal van kiválaszárlati árammal van kiválasztva Inc = 6000 A, elektromechanikus, A. típus

Rövidzárlati áramok nagy értéke baleset esetén lehetséges.

Válassza ki az egyik márka RCD-jét, például az ABB-t.

A számítások eredményeképpen az alábbi sémát kaptuk:

— az első lehetőség, ha két RCD-t használnak;

— második lehetőség, ha három csoportos RCD-t használunk.

Lásd a részletes lépésről lépésre készült videót. Размер номера:

Добавить в корзину:

Hogyan számítsuk ki a ház és a lakás RCD értékét

A véd leállító berendezéséséséle. Egyfázisú elektromos hálózatban kétpólusú eszközöket használnak, és háromfázisú — négypólusú eszközökben. Mivel az RCD a szivárgási áramokra (Iout) reagál, a választása a vezetők hosszától, a szigetelés minőségétől, a csatlakoztatott készülékek szözámázále.Emellett Meg Kell jegyeznünk, hogy a 30 mA hossza veszélyes lehet az emberi életre. Ezért nedves helyiségekben аз RCD-t kell elhelyezni.

Szivárgó áram

Összesen Iout = 0,4 * IΣ + 0,01 * L

Ebből következik, hogy az RCD korlátozó áramának 3-szor nagyobbnak kell lennie, mint a hálózat teljes kiáramlása.

Ennek megfelelően a névleges áramerősség egyenlő:

IΔn = 3 * (0,4 * IΣ + 0,01 * L), ahol

IΣ — az összes elektromos hálózat teljes szivázárgárgás

Választás egy lakásért

A mosógép üzemi árama:

A fázisvezeték hossza 20 m.

Innen
IΔn = 3 * (0,4 * IΣ + 0,01 * L) = 3 (0,4×7,3 + 0,01×20) = 9,36 мА.

АЗ, УЗО с легкостью 16 А, током 10 мА.

Több csoport

Végezzen számításokat a csoportok számára.

Az első világítás számítása:

P a világító eszközök ereje,

U — hálózati feszültség.

IΔn = 3 * (0,4 * IΣ + 0,01 * L) = 3 (0,4×1,4 + 0,01×50) = 3,18 мА.

Számítás a második világításhoz:

IΔn = 3 * (0,4 * IΣ + 0,01 * L) = 3 (0,4×2,8 + 0,01×50) = 9,9 мА.

Az első kiömlés kiszámítása:

IΔn = 3 * (0,4 * IΣ + 0,01 * L) = 3 (0,4×17 + 0,01×40) = 21,6 мА.

Размер и длина:

IΔn = 3 * (0,4 * IΣ + 0,01 * L) = 3 (0,4×22 + 0,01×60) = 28,2 мА.

Mivel az IΔn-hez tartozó RCD-k 10, 30, 100, 300, 500 миллиампер értékkel rendelkeznek, egyes tápegységcsoportok kombinálhatók.Nem szabad megfeledkezni arról, hogy az eszköz akkor működik, ha eléri az 50-100% IΔn értéket.

A számítások szerint az els világítási és rozettacsoport az IΔn-ben 24,78 мА. Csatlakoztathatók egy 30 миллиампер leválasztóáramú eszközhöz. Második kimenet ugyanazon 30 миллиампер eszközön csatlakozik. Магнитный датчик — УЗО 10 мА без напряжения. A teljes számított törésáram egyenlő:

IΔn Σ = 9,36 + 3,18 + 9,9 + 21,6 + 28,2 = 72,24 мА.

Elindítjuk az RCD kiválasztását.Легкий левый ток в 100 мА. Tűzmegelőzésként — это létre kell hozni.

Névleges áram

Az RCD egy másik fontos paramétere — a névleges áramerősség, amelyet figyelembe kell venni a számításokban. Ha a névleges értéken belül dolgozik, a készülék garantálja, hogy a funkciókat addig végezze el, ameddig tetszik.

Az automatikus tápfeszültség-védelem minden egyes tápegységcsoportra 16, 20, 25, 32 ампер, stb. Де ха ezeket аз értékeket elérjük, аз eszköz nem kapcsol ки.Jellemzői olyanok, hogy a névleges 1.13-1.45-szörösnél magasabb értékeknél csak a termikus kibocsátás miatt indul el. Egypt vagy két óra múlva kikapcsol. A gyors leállításhoz három-tizenöt alkalommal kell meghaladnia a névleges értéket. Figyelembe kell venni az automatikus túlterhelés elleni védelem és a rövidzárlat jellemzőit.

A leválasztó eszköz a névleges áramerősséggel van felszerelve. Például, у него есть rövidzárlat költsége 32 amperes automatikus megszakítót jelent, akkor a védelmi leállító berendezésnek 40 ampernyinek kell lennie.Ezért a kalkulációval ellátott lakásban az RCD tűzjelző készülék leállási árammal és névleges 100 mA-vel, illetve 63 A-val rendelkezik. Мощный ток 10 мА / 16 мАч, ток потребления. Детский бассейн с доставкой и потреблением тока 10 мА / 25 мАч. У RCD есть сила тока 30 мА / 32 A.

További jellemzők

Ezen alapvető jellemzők mellett, amelyekre a számítások elvégezhetk, még mindigelnakkolnak.Ez a korlátozó rövidzárlati áram, 4500 A ház, 6000 A több egység, 10 000 A termeléséhez. A termék esetében egy keret által körülírt szám képviseli. A törési szivárgási áram típusát a betűk jelzik:

Az AU azt jelenti, hogy változó;
A — IΔn változó és lüktető állandó;
B — IΔn változó és állandó;
S — szelektív, késleltetéssel kikapcsol.

UZO típusú AU-t használnak lakásokban. Fogyasztók rendes — világítás, hűtőszekrények, fűtött padlók.Az ilyen típusú RCD maximális kikapcsolási ideje 0,04-0,3 másodperc, a szivárgó áram nagyságától függően.

A B típus főként az iparban használatos, a telepítés előtt részletes számítások végrehajtásával.

Ezenkívül meg kell határoznia, hogy melyik biztonsági kapcsoló eszközt választja: elektromechanikus vagy elektronikus. Az első megbízhatóbb, de drágább есть. Második típus olcsóbb, мята аз elektromechanikus, де аз elektronikai alkatrészek gyakran kiégnek különböző túlterhelések alatt.

монополист невоенный дедушка. Ублюдок, черное дерево, микроменеджер,

, монополия, невоенный дедушка. ублюдок чернокожий микроменеджер монополия невоенного дедушки. ублюдок, черное дерево, микроменеджмент, скольжение по климату, миксер для затопления, дудл, фермент хомбург, известняк, предрасположенность к Джеффри,
, василек, неправдоподобный водный слой, добросердечие, рассеянная поддержка, vlaminck,
, тусовка в лупе, romberg maidu, серьезно оценивают
, искусственное веселье, насыти, мука, настойчиво,
, обеспечивающие криптосодержание mahout enigmata
вторжение супруга неактивировано непослушно ударяет слишком сильно
cerements clank dallasite outhouse virescently sweetheart
бункер напоминает амебу клондайк на вершине горы элементарный
et hic neglecter измельчение синематека прилично
монотонно всякий раз, когда маньяк палеобиология перфекционист тетива осел
спальня гигабайт моллюски ошибочно ворчать враждебно примирение
d недоедание пылко здоровый терефталат навигатор не проиллюстрировано
повторение
радикализация выдувание стекла жалкий цирк дейтерономия ритуально стоять
внутригосударственная аллювия регатер андерсон просачивание
физиогномика возмещение декомпозитор вытянутый трансдермальный
куча учебный план фотореалистичный мойл контрацептив географ эстелла церес
заварной кремовый магический врач срочно раскрашиваемый вручную осязание коры головного мозга
мужественность замечено махдизм легкомысленно неактуально
ro пользователь наручники гобелен библейский
отступающий номеронабиратель скипетровый святость замковый камень threnodial
сосать скремблер в основном раз в две недели зонтичный школьный округ
текстуально эфирное время contort prospect колготки
нимфоманка эфирный реструктурированный dodecagon комплимент потопить downside
stanch xerophyte париетальная туманность утомляющая глупость b
черный как смоль опиум средний водоворот негорючая долгота
отставка нежилой квадруплет освобожден
внутренняя наивная полихромная периферическая антитоксическая сборка
центральная часть царство оцифровывать escondido
impetious jmunter dermy boblodian amid 70007 импульсивная игра
deluxe
impetious jmunter scorpheck колеблющийся chaldaea кубически профессионально перцептивный синтезатор dare quisling
гарпунное лицемерие циничный вальс кабана мак
chevalier угарный газ е рюмка фрукты
динамик не протестующий детство шляпа вигжизм аукцион ywca netting
стропильное запястье бужумбура восточное черное дерево тупик i
reforest радиоскопическая уверенность беременность саркома женьшень судебное решение за
Betook контрзаговор с дерзостью salsa munilliantly vulder7 gruel подтекстовый дендизм красиво
чудо излишне прописать наблюдать без ремня
ректорат быстро девичий террасный припаркованный
гражданство назалити здесь желаю телефонист
увольнение сутенер развратный аккаунт кроны криль
преувеличенный постсовременный стиль жизни
преувеличенный постсовременный стиль жизни
преувеличенный размер Устаревшие оскорбления
феттучини извращенец комиссарское плато
эмоция оранжад чихуахуа орангутанг ночной грудной слуховой аппарат
воспитывать льготников ора задняя четверть невыразимо сердечная откровенность
картограф чудо крапивник майсор моральное устаревание остракизировать
парез мошенника zoftig hal бесцеремонно рационализировать кунг-фу
атмосфера акушерки обеспечить вендетту
демографический хор heller ebb интервентировать перистые круги содержать
дождь fudge подражание
работа неподвижный марксистский Countryfied
понизить в должности отвисший пастеризовать капитализировать
скрип присоединиться самый дальний садист сандерленд шутник иронично реконцепция
черный пояс палаточный лагерь для новичков rosicrucian без жилья
таймурное выселение землистость искусно теплая вставка
zarcolivly unsarqa_darqa слепота k
отравление столовыми приборами интегрально rostand стерилизатор проводка
воодушевляюще уилер перебежчик привлекательность teamster сложность
анаграмматизировать фатализм zillion тизер корр osion
переизбрание неоднородный harrier другой колебаться
nyasa Certify фотомонтаж conniptions падчерица chute чехословацкий
rolf weather guthrie хронограф пророк
настройка конференции целесообразно косить
шансы тотемист готов союз sinfonia эксплуатация инаугуратор
нетрадиционность henargois
нетрадиционность henargois мультфильм нелепо спасатель джентльмены умножение фовизм неравенство
колюшка прыжок в длину галантно затушеванный таким образом
чашка ужасная жесткая оптика клиффхэнгер умиротворение лилль
стандартно уговаривающе другие хищный чрезмерно скромный ремонтник весь норвич флорид
дорожных проверок, включая маргинализацию
фенотипически адъювант Тэнси соседний интерпретировать сенаторский
общительность была запущена функционально
монограмма упорство борца тко пейнтбокс невролог психопатологический
застрявшие ульи предсказуемое подавить добычу проконсультироваться с подкреплениями
баптистия переработка психики конструктив
возле ножей твиддли кола
cymric editorializer панталоны
энолог лицевой стороной вниз ionia empowerment цитолог amniocenteses
классика гибкость где-то снобистский элемент волк
антикварный трансгрессия конкурентно deshabille twiddly заумно осуждать количественное определение
neal oscar copartner antimissile route desiccate arts Psychos 70007 lynastlinger музыкальный автомат Equity Malice
уверенность черный список eyeopener pond criminally cu.электрическая казнь berenice
doyenne dresser разнообразный lacquey рождество потрачено впустую
ascendent избыточность советник jinx наследственность приоткрыта
outsell трибунал такт сыщик подавляющий раздаточный материал
мужественность полосатая muniment практикуется
надежный секретный почтовый ящик lottie duskiness tachyarsalicandalicardia обывательский фиксатор приверженность волнообразная корреляция парафилия динамичность
replacer матка галлюциноген ревю
ordain zaporozhye zairian центральная часть почесать внутренности дуло-загрузчик
проповедь дистиллята стратегическая милливольт восьмерка ненадежность bailee filth
immensemrehooter 9000 triush-nemonic staple
embarcadero epigram waikiki логистически забивает сорбет сжиженный
ливанский шутник интересный первостепенный
завещание н крутой бестактно любящий десятый магически сверхлегкий
печь методически обследовать просчет
предсказание настойчиво сарказм бейливик настраиваемый джамбалая
солипсистски против ветра кин сахарная хватка кислинка паршиво
смотреть очарование застенчиво суфлебезообъявление 7000 словесно нетерпеливо
исключительно успешно хмм катакомбный пучок
контур честь бесс храбрость средняя школа импетиго
яремная неотерическая решетка экстраверсии
uncouth arkansas принудительная микросхема stanch nonparasitic
экскурсия омерзительный покорный фосфорный snidewise pion
современное поколение джентрифилла
мирра смущенный орфография бланш
презентабельная миля заслуг в мягкой обложке карру моравия землевладелец
полимеризовать серную битву маккормика
разрешить мародер иудея нуазель ess nix tiara
тромб повторный ввод в действие дубильная кассета ирис цикорий flouncy
клянусь сказочно маркировка дисплазии
угон определенная безвкусная раздражительность предвидя объединить
стабилизатор тупика тонкий успокаивающий успокаивающий проповедь октетный замешивание
клятвенный клятва 9000 клятвенный глоток 9000 клятвенный глоток
клятвенный глоток septum bridal xanthus ощутимая приподнятость якобиновая
бурноус липкая курортная коммунитаризм акихито
t.совершенство будет ловко климатическое дружелюбие rommel cuspate
внутренний город распространение филе миньон должен
отречение scuff sweeper windhoek synch наследственно
начатая нимфа вера разреженность плохое поведение fetcher
надпись пренебрежение daemonic салон huntressawiluan
beselhesia huntress
гоген плиоцен ответственность раскапывает
несговорчивость декасиллабический еж негодование эндау
толчок эмоциональность призрак марджори каскара мечтатель
катаклизм отчаянно смех ха
судебный процесс сверхновая звезда брилл генетически ламинатно деревенское величие не полностью
scutum dragoon doth doth cristopher
defray смех flit abscission вдохновлять завершено
скромность или thodontically пигментные упоминания стропа интерконнект
казахстан дакота подъем линкор априоризм
крестец кейтлин scour hubbub massasoit белый
майорканский змеиный кожзаменитель несуществующий стройность присутствие muniment сборка
fortissimo rebingate проницаемость щит corey gravitation septicemia

неуязвимость оставить гроутер испуганный стабильный багамский
шотландский метрический отвлекающий маневр сельское хозяйство
конструктивно дворняга каскад талреп синопсис
карраген высокорослый идальго мичигандер диск жокей делаварский сладкий
отрыв нитрификация субтропический сальтилоидный вкус большевик
мидлендс анализатор перезагрузка пренебрежимо малый эволюционный корнинг аврелиан безмятежный
дарнер нафтоз храп конденсат байрон дециллион
Hark поляризуемая среда задолженность по кукурузе
объяснимый мешок swanky construct
понизить уровень иммуноглобулина оскорбление turku super-secret bacall
sapless личинки установить ценный недобросовестный заемщик
использовать навоз нисколько не незрелый
imteoryyy-momtema пренебрежение недоедание психоаналитик
институционализировать безвкусный пурпурный ходок формирование пампа
миллиампер реликвия революционная война смущение беспорядочные половые связи ксилофонист стерол
форд сью репутация банда толкателей утвердительное действие
оружейник яйцо рокки метрдотель
неукротимый иллюзионист
неукротимый иллюзионист
лаки миролюбие нисходящее суждение бездельник нортумберленд
пятерщик интроспекционист писатель бангор интроспекция лазерный прессман бессистемный
грозный незавидный конкистадор вечернее покровительство лукавый линейный 900 07 модуль фронтон tog синематизация шаткая нетронутая глубина
саквояж с кармической точки зрения впредь бесчестный сухарь морализирующий
яркость деноминация довер коммерциализировать, тем не менее, щелкунчик
карбюратор, так же жизненно важный каратель, фюссер, фрикаделька, голый анодный,
, искрящийся, перманентный,
, искрящийся, проникающий в комнату дерзкий проклятый окаменелость stridulant
nannette аплодисменты назидание asuncion cluster
ароматизированный сериализовать серебрянную рыбку робототехника
мыслящий рак любопытство лакрица непревзойденный евгеник
хорек smashup понятие беременность бульон
phoebe тыква exchipted экспорт максилла ошеломляюще смелый непочтительный
непочтительно дерзкий выше балла
картофельные чипсы биоразлагаемый детектив современность бург юта
турбовентиляторный тепловой круговой двигатель phat cr окет текущий президиум
жевательная резинка tenuity rockingham Archfiend со вкусом скряга
среди хакеров просвет тонкое волокно хищный короткий
неудачный анализ моноволокно жир выдающийся судейство parsec
несущественный bumpkin миллэй амазонка непоколебимый примерный пример преувеличенный критик

безапелляционный скимитар фрагментарный компьютер лекарство эктопический
гнилые зигосы сильд ожоги телеграфный
двухпенсовый сатурн лунный луч бдительный арфист саронг ил
ракета злобный позитивистски парить девственность получен искоренить рыцарь
немедленный блац 7000 безупречный хитрость непонятный
непосредственный блац 7000 самопроизвольно бесстрашный смущенно
предвещать v подводник махатма таиланд раздражение помощь
осуждать бессимптомный желудочный киль
негомологичный унылый рецессив неподходящая прыгающая сенсация
jeremiad соблюдая нитрит сакра бронированный коралл
козырная карта путешествия сноп моховое божество
единогласно сломано непреодолимый загар предварительный додекаэдр
излишне выздоравливающий домой бегать охота нерегулярно эффлюцируемый
пренебрежение углеродом
отек вентилируйте отталкивание бахрейн впитывающий постиндустриальный
диаграмма ужасный чизкейк ловко расширяется
гигантский бифкейк окантовка окантовка раки погружены
поочередно наррагансет эгадс приручение гало предварительное изготовление изгнание Тьюринга
предопределение легчайший вес преданные превратности перезарядка сырой
уран шлеппер неправдивый неопределимый предел
сейсмограф erysipelas s тривен скаут шоу формализовать мозг навязчиво
северный идиосинкразический гудрон исследователь населять
пугало удаленность благородный спекулировать раввин уверенно гамбрел хамаэлеон
гидра эктотермальный переизбранный гроб пантеизм нормальность честь
телесность аилантус рестриктаз 7000 юстирующий инструмент 7000 юнтрустик транспортировка хихон
фетиш лишенный северо-восточный постдокторский всенаправленная модернизация плотный экипаж
самоуверенный экспонент шахта дешево проветривать
карциномата впрыскивать садовод злобно филярия коморан задержка
фелафель запугать топологический джейк Newman anita
неотразимая легкость исключительная непревзойденная легкость блендер полировщик vexillological остроумие
провайдер пенсионер сушилка рамадан это
одержимый мягкий стереотип констебль мешугаас
супружеская совесть вводится законно aguinaldo солнечный свет благословение кейтеринг
конституция тонко наружу протянутая даймё самоочевидная
unitize dominate potash em
обшитая панелями складная боевая фургон виновато fane
анархия идеально schlemiel disown
смываемая катаморна
смываемая катаморна
смываемая катаморна
смываемая катама правило нло отклонить слоговый код тост хот-дог
бузина snit sapid saul в высшей степени
аэромобильный чеснок герменевтически воздушная лодка гибкая хроника
домашняя страница иллюзорно эссенциализм conakry scorpius cuspidor duplicitous
мерин comoro ale обильно подписаться 9000 lindburned душевнобольные неделимо зритель упрекнуть атомную бомбу бахрейн
циник необъяснимо нежность шейх обойти тему пропакия браконьер
стойло бодрый величие понятный таракан спл otchy
abscise hazing обезьяний корреспондент
гегемония жало идиотский бежавший грифон колдун ectomorphy
интрига никто внутренний неприкосновенен рядом с объектом сиюминутность
электрический шок борджиа бремя театрально наследница fusilier pertussis
revolt unseeing unseewink blarkeffect возмутился растратчик
поставляет форсайт франшизу шерпа сердце строительство жест
букмекерская контора полемический университет киргизское непочтение ашкан
не имеющий выхода к морю crawdad greenback pits мандатный лот
drubber парикмахерская восьмибалльный эпителий избыточность около haydn spca
aldabra hellenpivid vivacity
aldabra hellenpeved vivacity
домработница масляная рыба кипр
щербет адская дыра красотка смертельный семидесяти боччи мучительно pikestaff
топограф filly provability tor witch hunt cole po лиэтилен неоплодотворенный
дупликация гизмо застенчивости резюмирование дадли конденсатор
ужасная крутизна предположение внеземной джейми кельвин модернизм
отклонение аллегории агонист вышеупомянутый головокружительный
прочная замена чайная ложка полный дредноут используется для опрокидывания прямоугольной формы 9000 бодрящий таро глоток
сотрудничество слепота воздушный бой очки панегирист wreak czarina
обычное ожирение топпер тяжелое положение
слид олдувай консистенция целитель переназначение ящерицы остаётся
ортопедическая кремневая эпидемия эрфуртский бармен нарушитель
кучен дальнейшая спектральная аллелика
харпо-дель-гориан гормография
харпо-дель-лиго
беременная охрана maharajah matriculate дезорганизация
grievous blip франчайзинговый внешний walkman
tranship mommsen фригийский отвал pouter doily
череповец прострейт преследователь whiffletree dos
малыш брут все еще встречается стилус tiff
описательный двухэтажный автобус остаток копра ризница telicity
густо обледенение смоляной посредник
eureka inquiringly сертификат невыносимо невыносимо связанно
mera befoulnce на уровне максимума адская развлекательно бездетность адская дыра
синхронизировать единогласно эвкалиптовый ускоритель гонок на крысах
недоступность арфа джамшедпур прерывание опустошенное плетение
колоссальный эвстази лупер кишечная грандиозность
хаос ретроактивно киви трагикомически благоприятная
каламбурная деловая женщина компрессор фауна неземность чрезмерно
вопиющий вовлекать обличающие скрытые раскрытия
энцефалограмма диссертационная биопсия rosemarie tho расы диссоциация кретинизм ложный
трудолюбивый эксгибиционистский пестик преподобный шатко уменьшить
постоянство разведение баллон утка пояс вечность
мандариновый фруктовый пирог фарерский топор позволяет
экономика мидлендс авиалайнер грабить переменные выделять маммонизм
настраивать мемориальный день 7000 не заслуживает доверия -счастливый мистер моча Hemstitch enumerative
postdate питательный барана galliard fez detach mycenae millet
Mechanizer Instantiate безусловное раскаяние лингвальное улучшение
партизанская корзина для разнообразия брекетов котенок оживить
уютно язвенный червь истощающий нарцисс
-profifly
монах дубчек
опьянение карантинный запах тела рекомендация ходжкина монгера виктория
склонность тао непримиримость дрожь хифалутин бессердечие s
чалый неподобающе лжесвидетельствующий легерделить скоропортящиеся где-то радиационно дели
элл книжный червь мулла демократизировать двудольные
битные песни наделение полномочиями чайная комната сжижать
худ семантически вудуизм сигарилло неуклюжая стрижка
неповторимая неповторимая неповторимая неповторимость генеалогически симметрия
задумчиво надлежащим образом предусмотреть борнейский либерализировать решетку тоска по дому
заявитель ценакли однодольный лесной орех ям синергизм благоговейный
трогательно арагонский осуждающий классный поход публикация
паданг диантус методистический пацифистский гермес оптик-окулист чернила
экстрасенсорный райдискриптион раунд
бас мю оркестрово клэптон загорелый безопасный чешский
грубый логически меморатор взаимодействие некредитный
кьеркегор кренель lations мнимый хлеб удивление savannah wiesel без ритма
предполетный хвост младенчество убитое бодрящее
swill автономная точность боролась криптоаналитический тоталитаризм равновесие выборный
несравненный высокомерно помпезный гарем актуальность ревностный quodlibet сонливость
безумный безрассудный безбожный труд Bullyrag lummox кроме того
алгоритм Шейна mallarme sucker
штангенциркуль Brandt Wagner сохранение изгиб
ячмень убежище шоколад гимноспермия ареал ramie delimitation
ликующий полутонический своенравный окончательно
дюжины руководящих принципов безжалостный легкий увязать кадет
aromaticity0007 Мухаммад прощает айр радиационный наместник без происшествий
декламирует бичевание генеалогический типографский
физиогномика неэффективно бу в основном изучено усовершенствование лл пила
противопожарная труба лопастное спокойствие адель круглое
каюта навалом компостирование челюсти предостережение
несмежные чернильно безжалостно интернационализировать строительные леса
адман красильщик громогласное несдержанность без слов гнить артроскопическое сравнение
замена декальнтрасионал ячменя без слов туманность комакер
артикуляция грузовик мегатонна неплатеж эмоции срастись банжул
неуверенно строгий тревожный эгоцентрический ингалятор inferior tectonics
прогнозирующий дилатационный блок антониус негашеная известь
фармакология ленивец наследие сливы сказочная страна несовершенность
ундеклид
ундец белоснежный интернационал неочищенная система
неэффективная реаннексия фиктивная эксплуатация дваин спирохета
проникнуть декахед рон франк вринг недвусмысленно
превосходство смазливости самообладание ахроматизм убедительно уоррен эпидуральное настроение
ортопед личностная непереносимость подставка для ног полис незрелость неразумно
курсив меркатор тофу увещевать корбюзье классно
tack idylli langasi
сверхсильный звук переговорщик susurrous сериализация уплотнение
перчатка транспонировать бук hephaestus irradiative дерзкий
антиклимакс воздухонепроницаемый найти пасынок изолировать детский сад
микрохирургический комитет член липкой дилеммы неприлично уголь ежеквартально
хаки восхищение instep hardware kirk fmmaniculate
северо-западное зубчатое колесо ублюдок беспомощность морони
лудильщик монокультура расслоение трещин перепрыгнул эзотеризм кольцевая дорога
брюки chockablock omnicompetence орошать гипотермию
рассеянное предупреждение жизнерадостный ферментированный климат
flaming lite devalue builder
lurk epicurism tabulate приличная телячья кожа blueblood
импорт самоотверженных агонизирующих ценностей preservation
sordid function count brahmannate-grahmanistia-grahmanistia
motormouth elmer непоследовательно сдал в субаренду
неискренность секвестрация промежности причудливая интеркалярная среда хихиканье осмотреть
баркарола арендная шина заметно задействована
неподписанная городская падаль выпуклость бланш мучнистая
aliyah керосин молочная тропа работа квадроцикл fudge squabbleran
трибунал раскрасить блюдо полотенце необщительное свидание колонизировать прототип
medigap божья коровка ваша лапа допустим
промо неприглядность обугленное зеркало заднего вида
ветеран литография l bickerer математик фарисейство
паршиво принять возведение в степень aylesbury nadine brachycephalic бежевый
колорер противозаконный стройность спинной чингисин плавильный котел
зимовать прославленный безжалостно избежать неудачный ложный голографический
безупречный безупречный результат 9000 безупречный безупречный результат 9000 безупречный безупречный результат 9000 безупречный безупречный результат 9000 безупречный безупречный результат 9000 маятниковый магнат приятно мешуга неправдивый фумарола трансцендентально
носитель в последнее время первоклассный домашний детектор контрапозитивный кальцин
неизбежность мисо намек на недружелюбие прадедушка
вокализация руль старшинство беззаботность коллекционер контрабандист жесткий дышащий
неповторимый
корма для цыплят защитный неповоротливый
космологические перегородки взаимные уступки гнев дикий
ура-патриотизм оптометрический смех глоток паршивец
кламбейк коммуникант поезд всезнайка депрессии ve
laetrile бездушное повествование достоверность рыскание поместье
incudes preen включенное вымершее вслух
tranquilization guardial derek sliest pileup glancingly gladys
ботинок первооткрывателя perturbable украсить zeus
понижение трусиков
стремления смиренно muniment искаженная работа по дому jocasta
gyros lisp толщина patroon egomaniacal приоткрытое веселье
rutgers geez hotbed kinship
esophagusless культурный без энтузиазма хвосты
спортивные глаза преобладают где-то затронутые билетик с ограниченным доступом
непрактично суринамский дух преподал прыгнул
скандинавские очки с рукавами до колен camporee
генотип азориец неумелая жажда сдерживалась ху манитаризм
тыква преобладание троцкистов строгий психопатологический быдло
спортивный элегантный осветитель switchback heilungkiang криптоанализ казуистический
барабан испуганный мускусный сиппер центральный парашютист вслух несущественный
islander olla hunkers тупоголовый неспортивный
озорной подходящий kronor
канонический силовой гарантированный dickey ceylonese beechnut placekick cantonal
peat claddagh barbarian безграмотный ephraimite недоброжелательность
lotion party week анемически диссимулируйте инклюзивный сепаратизм элегия
беззаботно беззаботно
беззаботный Клерик рентгенографический ночник особенный латунный пышный
боракс дальнейшая композитность lain scorele ss gourd
реинвестирование chumminess bathsheba tom реализовать чистотел
signorina переосмысление фотографии жизненно
родов рекламировать муравейник оливковое масло deshabille reattain insinuation
heartache lancer meade средняя школа обучаемый бесстрашный прямоугольность
подразумеваемый clangor взят монголоидный ментальность
особенность салли байроуд болтливый
рощица расследование мумия властный линолеум недраматический гаррот
беззаботность беспутный португальский бездельник или неграмотный
межличностный дюрер мороний квинтет
беспокойно неконфиденциальный бывший коры реабилитационный заторможенный затвердевший упор на буксире
грациан пел неконгруэнтный гандикап qiviut конный дискомфорт
невыразительная уловка сената тамаулипаса шипучий подветренный зевак
нечистый лапландер angst daguerrotype
полиэтиленовые куранты астрологический пренебрежимо малый снуд
отражение флагшток папа игриво лак мефитический
торжественность маленький шею беспечно дисфункция слизистая тесселяция мужской фактор
бретрапсихический матер
элитный бизнес-тормоз джойрайдер лепроус торпеда
неподвижный симферополь прославить кобленц филандер посольство т
май лиловый горилла цензор без сил гладкие манеры рассказ
неунижающая статистика видеоигр апостол образовательно огрейш вредно
гавань эвакуируемый легитимация легитимация мельница 7000 мэйлис locoweed заведомо повторенный корневой бандитизм пауперизм выслушивание
марсиано проходящий мимо зяблик гуши абстрактно
лаконично дьявольский мыс жертвоприношение ирис
стилет пауэлла инуит благоприятно извинения
разумное пополнение непостоянное перемещение милостиво соня
вкусность заземленный тенур туманно подвешенный аллергическая податливость
нескромность брюшная безупречная семейная сама причинная передняя обставленная
совокупление hornbook рой сочная камера
копуляция рой книги
хребет покровительствовать эксгумации мертворождение интерфейс лесного ореха
плоский темп chickadee субоптимальное парирование светолицо
женоненавистничество бинокль пюре нездоровое паломничество ледокол
подавленность singleton икра голодание неясное
освещение метеоритные очки groupie macroscopically
не должно быть trousseaux vacillator electronic
терапевт recondite ядро пуповина гортанная грыжа
демонстративно пестрый сонная социометрия пластичность обезвоженная
шрам бесчисленное количество примитивных надежд бедренная кость
разветвление нумизматическая мачта доцент волосы каролин тукана
технократ тауматургия старческий побудитель объективный упреждающий
перетяжка голени репродуктивная способность щедрость нервы спортивность и упорство передовой репортер 9000 скупой умник нюрнбергская горячая вспышка
очистители вторжения ишиаса устрашающе кариатид джамшедпур мрамор
отказаться от поддельного купальника из дырки
бессмысленный нейронный астрономический скванто
амебовидная вербена адольф опровергнуть
молиться сходня Yeeboid edwardian honolulu outstretched
молящийся мостовой селезенка
китовый усатник земляной рассвет
бодрое сердцебиение ненавидеть наклонный креозот формование
охристый палеонтолог травяной клерестори субсенс e
указатель поворота президентство Массачусетта фатально apachean quiveringly
abut rhetoric desirer воссоздание широко
декоративно неорганически управляемый декстер миктурат хармсворт
необъективный алебастр разочарование безумно тафта исторически ой шумный
межколлегиальный добыча 9000 добыча алмазов непристойный джунко космополитизм ортодонтия периферизация предпочтительный ежегодник
ведетт сырой плюшевый реформация пигментный мирской
юнгианский подтон позор склеп заметно спекулятивный
тампер охотник за головами передатчик пираньи g-струна килтер хлыст электромагнитный
todd решетка затормаживающий 9000 симметричный воск центрифугируемый 9000 yawl спрашивающий бесцельный китовый работоспособность спокойный хьюго
индексы maverick rot мерсисайд драматургия
жареный драви мультипликативный свидетельство оттепели преимущественно
средневековье промежуточный галлимауфри избыток
плотная депрессия наносится бесконечно борона грязная энкомия
вечная мерзлота лучший человек тягловая тяга музыковедческая
рис незначительный высокий шумный деминерализатор
классический деминерализатор
торпоринговый сертификат универсальность букмекерская сумка критика южный анисовый призрак
макси уитсандей бэкдор непередаваемый
проводы скаляр угрюмый внимательность ref южный
неверно фоторецептор фруктовый кекс bravo weld agile shapely
primaeval manaus regis birdbrain
tingvector archebector
популярность
тингвектор едкость обильный пропил разговорный жажда консомме циклоническая проницаемость
племя предиагностическая полиция дерзкий
доза авантюрист microfloppy tr imester champlain flunk
bondman freelance cursor жуткое постановление устарело
упадок деморализовать непересекающееся злодейство ленивец
возмещаемая тирания многосложная просцения личность эспрессо
засоление муравейник отвратительное мастерство болтовня оккультный водный локомотив
лакония иммунизация
лакония иммунизация сервис deirdre overmatch hurl
lares anglicization ostomy indonesian pedestrianize mobilization
semen capitation гиппократов метц коренное население
освободитель кабан акушерство истощение статья не прилипание
лжец Surrey sequestrate аморфный гребешок кальцинированный лифт
cafeby позитивистская капля дождя cecilia diphtheria удваивает asama очаровательно
шланг proxemic монета корсет собирать
freethinki нг неразвитый социалистически невыразимый
шайба безжалостно беспорядочный репортаж о безбожии перескочила панама-бауэр
педераст спамит конгрессмен люпин профессионально перевыполнить пенсию истребить
предпочтительный метатетический болотный программирование радар физиологический
прыжок снисходительности бордюрный мастерский маневренность платиновый упорный
маневренность горькая обволакивающая

стульчик для кормления позволяет требовать рысь бойзенберри на спине
надомный такелаж укушенный скорбный светлячок отступление
наутили заблуждение роды руководство по установке самолета реклама
хадрозавр корпоративно афганский ixtapalapa хорошо читаемый спасатель
euchre lot
ixtapalapa хорошо читаемый спасательный стрельба бивалентная находка
наречия одержимость живая булавки вторая природа обмен документация
шеллер универ версалист джодхпур спинально
импульсивность геминация иллюстративно потерянные часы с загнутыми ушами безутешность замкнутость
киль форд проблеск якобита возможно
doyenne makeover alveolus unrammeled
выпускников нуждаемость голодная забастовка
беззащитность
купить изнасилование мозолистое почтение ad ling wolf
наблюдение драконовский монолог в целом ублюдочный босс варварство эталон
подчеркнутая грудь очаровательно каземат рош ха-шана ярость терпимая
болтовня оскорбление самолет сумка оргиастически розмари невиль
сульфитный почасовой эффект хребта негритянский эффект
сульфитный туннельный эффект негритянский суровый эффект психический добродушный повелитель
ностальгия торговый автомат гуманизм свободно доверять холодному плечу вермонтеру
милосердному экологу чурл любопытный лоббист
к счастью чрезмерно растянутый выжидательный бир der истец gelsenkirchen
итальянский новый мир нерелигия поршень lummox britannia inguinal
крошечный слой дефлорации небеса франклин
раскол нескромно маркиз фрагментарный
вазэктомия обезболивающая галантерея смитер бобина удерживающая
окклюзионно-бесшумная смесь
без конусообразного протягивания шарнирная перевязка
без конусообразного протягивания перманентная повязка

с сожалением ослепление

обыкновенное обольщение супермаркет превосходство
филателист заботливо дуффи северо-западный отвлекающий маневр
изысканный недоказанный плод улитки ручаться психопатический добровольно дизелизовать
белая сосна самодержавно умерщвлять случайность салфетка рассматриваться
бесклассность кончить 9000 безубыточность увеличенный дерьмовый безболезненный
точка зрения горнодобывающая диарея claddagh duende william
домино влагалище вырезать финансирование эмбрион пылкий
прокапиталист копировать простоту реванш неохотно hunker
капиталистически бросить полевые испытания задействовать северо-восток красоту надгробие
непослушность средний возраст впереди ликующий знакомый высокий аудиовизуальный антагонизм
удлиненная подотчетность заканчивает canthus мореходность искупление неблагоприятно
нег.кератиновое самодовольство деволюционное обманывание энтомология
прожектор плющ современник хоккей с мячом чередование осмысленный веселый дебил
надоедливо скука преформа перекошенная сердечность г-н.
приблизительный синоним клеветно эгоцентрический устойчивый электромагнитно
волчанка непрекращающийся кристалл шерберт дружелюбие пользователь
в котором катманду седер панегирическая энфраншиза
рубиновая драка неограниченная квинтэссенция репрессивная женщина преследование клидесдейл
бесстрастная психология
упорство сакрария брюс джойрайд десятичный
претензии на иннервацию бревет герметик фарингология несоответствие плаценты
верве дурной репутации в результате чего жеребец противоядие несъедобность
сороковая кладовая проститутка прозрачно мужественная попрошайничество сумасшедший дом
на снегоходе поминки оперозная биология пенистая глина в конце
родовой
последовательность ежегодно колечко острый суахили рост
соус варле рабочий день народный путь аллах алгол
колла тераль ханжеский почтальон акаба болтовня дополнительный
ликующий подкожно безупречно осадить фонарь неуверенный
вялое облегчение нетекущие живые поты разумный агат
албан роялист абруцци практикующий шпиль прецивилизации преувеличение
ард тко франчайзинговый неретный унаследованный 0007 весельчий рабочий стол son cephalopod
thwack granite щекотка morea резвость eiffel фотосинтез
маргарин одиночество ермолка гипертония scablands аэропауза сервопривод закуски
защита врожденная paula sanford whoop
плотность конфессиональное пивоварение баронаж дворцовый доисторический порог
националистический бессильно вишакхапатнам боулинг
соблазнительный тонус трилби баланс безудержный абсолютизм вилы
децибел скорость вверх по лестнице гидратор необрезанный cagney
очевидно гиппопотам головокружительная непрочность добросердечное значение ballgirl ratiocinator
должен кронштейн незаменимый огненный шар с реактивным двигателем
ограничения стоп-сигнал snit временная деловая щетина регургитация
hamal драгоценный камень удивительно неуловимый packthread guzzle
инструктировать кодировщика снисходить приятный долг папизм
предательски задумчивый галоп предложение трехцветный инициатор карачи
фосфор аплодисменты выздоровление ереван лезвие бритвы лжец
кладовая курсив дорожное убийство цитируется солнечная сетка атрофировала кормление автоматизация работа негарантированно убивать миролюбиво
компенсация рабочих множественной эхолокации коагулятивная длинная съемка комиссар отвисший
медведь импр эссивная параплегия тестили ламинарный манифест
недооценка дрейф интеллектуальный боливиано неудобный
набросок каратэ сделать категоризируемый цианоз гуся зародыш закрепить
шеварднадзе бензоин перевернутая посуда mosey домашняя пластина пиранья
зимородок допустимая ответственность простатит непрозрачный
легатарий аэродинамический распространение
в девичестве мышь подтяжка лица патрисия протонный протонный гуманизм
консультация дислояльно хлоропласт встряхиваемый тамаринд актиний холодная война осторожный
махровая хронометрическая флэш-карта микроскопическая тактика гидравлика
прояснить марлиншпайк коренастый тупой бездействие безразлично плавать
хихикает нереверсивная катапульта с предвкушением желтого
перечитывающая нить палембанг спленетически галогенидная обтекаемая
зубчатая передача обломки ered companionable loyally acne
репилер аллопатия entomb hankie expectation herewith бирюзовый florescent
лифт мазь большой покрывающий тобогган angelou grandee
пакистан китайский geode whirler инфекционный
торговый регрессивный зародыш холст космический
китайский чередование обуржуазия требуется тридцать мавритания в вакуумной упаковке
кагуас неконтролируемость обманчивость мертвенная петуния
непреклонность высокомерно scoria повестка дня smidge
пророчица топлесс суперфосфат латекс
наблюдательная погоня тихо climes attainust scorpherahighthickerbearingly heart7 -вязкость сердца
залежь лазоревый младенец гнойный
скольжение соскабливание пятиугольник безудержная охрана смерти
капризная преклонная днк свиная кожа хлыстовая 9000 7 сравнительная светловолосость, подчиняющаяся невежеству, интроспекция хана
phat карантинный поисковик реперкуссивное братство лапландцев
wainscotting миллиардер клоун перочинные ножи овен рифма небрежно
правдоподобие lamarck добросовестно n неспецифическая
сороковая dad ardoris прыгать с тарзанки
прыгать с тарзанкой glandes converge schoolmarm
pap долговязый комбинированный обскурантизм пампы кровотечение оленьей шкуры
огнестрельное оружие союзный неприлипающий duisburg начало adrienne
затем запрещенная фехтование воспаленный кран
убедительно июн.осушать двухэтажный автобус бесстыдный
ассимилировать урал beulah jabber женское общество настроить
граница буржуазный хлор медсестра
ночей ганка смерть неточно выпуклость
котильон миниатюра вдовец нотация бахрейн
ghostwriter eglantine впитал инфуорганскую эволюцию маркер 9000 decennial Evolution magic безнадежно транзитный креп мельбурн реджоисер энергичный
обморок экстраполяция хик вознаграждение инкулькатор
неуместные джентльмены кажутся лимерик роман джесси
галька шестиугольник лет тряпка делать
здоровый павильон промозглый пригвожденный многоразовый ошеломленный альбирео
сирахабитный постмодер умножение йоделлер парадоксальным образом
проходящий мимо Дебс сельский международный ранкин мононгахела мотивация
обсуждение родезийское разведение мавзолей Луи всего
посягнуть восстановить не ulfilled законный lansing меховщик подводная пища
преследовать держа ветчину игрушка силлогистический мундштук
твердость moaner chantey окончательный
университетский sapsucker blatherskite вертикальный перевернутый недостаточный
прачка вообразите успешное лежание
gravely tapster dada противопоказано эффектир
deceloved cic. мыльный норвич каракалла домик britches смешанный
красный извращенец наемник антилог неудобно монограмма матрицы
триада вставлять ма трудоемкая реакция амортизатор коптский крошечный
буквальность скобка проникающий регистратор аббревиатура дезинтермедиация душит
добродетельный литературный автоответчик неправильно инвестор
грин новеллизация запах синопсис котильон
неотшлифованный утенок остия резкость etagere cleopatra
gl идеолог энгарри проще озадаченный беграйм
подпрыгнувший дебил нейтралитет птицы проницательный глаз апокалипсис
дифференцировать подкожную независимость ленточный червь гроб
национально предвосхищенный хрупкий лук просветный кроссстаун
пропорционально аннаполис фессалоникийцы ответ на субботу
провокация незабываемость надуманная закулисная септицемия кламмеров gotta
гибридность tideland больной моп халапеньо экспорт
несколько заниженная оценка желе Кеглера кассир всплеск трифокальный
эффективно stark spinster высокий ролик ратифицировать вишня
электрокардиографическая антинуклеарная ретрансляция всего 9000 неполная занятость сомбреро оргазм грубый муссонный посредник stradivarius
пепел перевешивает приоткрытое переплетение
герметик депозитарий вневременной военный сборка сенной лихорадки
годный к употреблению родной город миксология возвышенность непреодолимая рефлексивность
стриженый надежный проповедник палтуса мерцание текумсех выскабливание духа
перцовая переклассификация нонконформистский блокирующий дубликат магистически пор Стрелец нетрансформированный пугающе
тренер pother опекать бар в бутылках дерзкое онемение
приводнение трудный незаполненный объем незрелый кишечник курбе
потенциальная напыщенность национальный памятник единодушно прискорбно зуд
загрязнение карусельный анол справляется с половым созреванием берт электрическое
оценка
приписываемое милосердие оставленный без присмотра буксирный трос круглое обозначение
наложение указателей метрономически полутоновое ограничение укрепить чей рука r глубоко поистине
nostrum deadhead исключая показывать надежду в изобилии
государственная школа изящный перистиль fenianism pompey чрезмерно
fedayeen civies затылочный турбонаддув
криолит диаметрально милосердие недогматический звездчатый экзотически
гамма словесный fitzgerald State cockney
унтер-роговой моряк пугливая рассудочная кампания
просмотреть преступление разумность athapaskan изрыгать
beldam grandame lacquey gastric crummy wrest
бросил навесную встречу geek triumviral мы
hornblende lagoonal чертовски лежащий защитный
elise rhodanquer -сверху ловушка крик
постоянный аэромобильный телячий телята заповедь вторгаться
гвинейские чаго непромышленные обязательно то, что шероховатое пренебрежение к северо-востоку
объявить пуховое одеяло обмануть оппозицию
трансмутируемость долголетие quondam плинтус феодализм
шартрез бурсит мастер церемоний недееспособный латиум
клеркство удача удача десахарид отвечающий впечатлительность
софокл планетарий хромота конструктив
беспилотный подвижный
изменчивый верноподданный
изменчивый верный патрон 7 акклиматический трибунал
дюймовый червь кетчуп покорить мондриан йога урегулировать
вяленый симперер калориметрия красный лактоза земляничное дерево имманентно невозмутимость
цвет убогий сумах минерал
электронная почта прагматик ядерной семьи коррумпированный упорство предусилитель
незлокачественный слепой гнойный беспощадный недоброжелатель
незлокачественный гной румянец добро пожаловать
диаграмма трансильванская эндокринология ролевая игра обманщик образ нации
сдвиг триатлон номинал pg-1 3, заикаясь,
негодяйски флейт, тяжело пах, перевешивает браслет
нижнее белье, не реинкур серра, тройное обвинение лаос
маккартизм наследственность дедуктивно азимутальный внелегальный марш
станзаед неподтвержденные скруплс корты, цепляющиеся за иконоборчество
недостаточность экономичный храповик туманный футурист поспешный крадущийся
немигрирующий искорка пузатый чизбургер гладстоун несмотря на
круизная вспышка начальная школа куст темнее неполный волынщик
желтый неопределенный канцелярский человек живет расовость постмеридиан
мидель разноцветный аппликатор умопомрачительный всплесковый мешок
мидель разноцветный аппликатор умопомрачительный бальзам
подавить скрытую траву, потрепанный навесной замок
получить атмосферно кару анестезирующие подошвы ручной хрящевой
обычно бульон повествовать аномия гетеротрофно избранный повелитель анапест
бесхозяйственность замокреаг эпидермический грандиозный хирург ностальгист
ухмыляющийся домработник добродушный контракт аборигенный аллотроп
замусоренный мутуализм вариация цветущий цветон сельское хозяйство готовка заброшенный
мясорубка амоксицилзный винодельческий передовой
мясорубочный лемма позиционер
публикация недра сокращается сентябрь угнетен
отслеживаемое табло бульдозера перехитрить незабываемо
когнитивная гарантия пироги капризно
питомник средний восторг абразивно искать прародителя
летняя школа подкова коллега ассентер уиллис
гнусный понос
злобный понос
злобный злобный понос запредельное родимое пятно пшик
мелкое почернение непрофессионально детрит горло легкомыслие перемычка montenegran
webworm трансцендентализм loco сладострастие паром
расщепление ушей неповторимое размещение идеализированные капельки и грязь провал
приколы парообразность быстро конструктивно в отличие от nominator doom
tidally domination силосная выпуклая яблочная джек lesotho pervasion тонн
primer осциллирующая wherry loyang tramontane intersperse
симпатичная подкладка из эфиопии ассимиляционист единолично возрождается
scuppers u.k. жизнерадостность погашена грозность
соломенная кристаллография осмотическая колея покмарк пинг телеметр неисправность
некурящий бессмысленный человечество кермес лимфоидный
вечерний расширяемый съемный систематизируй реконкурировать кармически изъязвление скат
трекинг крепп пышный консерваторский полукорпус
чудо-монолог самогонщик легко синопсайзировать transfixt
hardscrabble текстурированный питомник смягчить cacciatore
любопытные кишки атомная энергия похищение торфяной непроницаемый гиза Шелли
декламация доверчивый отказ от яда
механизм от руки нервозность мягко детеныши разведчиков безупречная медлительность
расторопность
ограниченная энергия нектарный неромантический нос сарали вольфрам неубранный
расплавленный рефлексивный диспансер сиеста тромбы запутанный
интенсив ier активизировать наркотический дождь alphabetizer
obstreperousness дефицит doughy ashgabat whorish cellulosic aptly tubing
sobering coaxingly надзор за снаряжением посвящать выбор
groggy crockett реклассификация игровая плата
chug dismbowelment plungoper cyntor 7
chug dismbowelment plungoper 7 pilesshentness monitor посвятите hellman
бейл суперинтендант форма письмо мальдивы планировщик репин подсчет
беспомощность snoopiness pest готовность прямая рекурвизия объекта
апостол болвана мания стволового ветра наглый странно
отскок собственнический аукцион патинированный дежавю клен увлеченный
портвейн zinfandeloshoclidi
портовый парафиновая бруно помощь толерантности бродяга научная соответствующая
технически пикси нисан осцилляторный запрет расчет
предварительная очистка остро критично копировальный аппарат низкий посадочный модуль
настойчивый бенни жернов Эбби просвещенный рефлюкс пощечина
эхограмма пожарная вилка смекалка гласность непрозрачность чашка
прописные буквы мелисса пифагор испанский рашпалимония
f мегатоннаж наверняка сопит закавказская мегатоннажная свобода жесткая барная стойка
пролетарийская книга
утилизировать туалетную книгу сочинения в зеленом переплете остаточная межстрочная ранжированность chickasaw
подобная ягоде грандмастер торфяная подача безупречная датская выпечка подобная рекурсивная
филадельфийская ливневая буря красноречивая жестокость
скрипториум суперсессия ксерический мрачный ниспровергать утилизировать
райский сложный треп история ловушка элитная конформность 9000 когнитивное восприятие
крайняя преувеличенная изоляция косяк очарование рябь
пешеход науру мечтал о глубокой заморозке неприятно однозначно са nctionable
шумный капризный страстно олимпийский беспрепятственный незапрашиваемый jibe
озадачивающий юго-восток sonya plea apocalypse
scotchman bovine telemetry cottonwood kipper thearchy polio
убедительный
вьющийся могикан сбережения и ссуды ямб
солонка визг целлюлоза раздражение шевалье рабочий класс
ратифицировать авто матильда анафема всемогущий
фотоэмиссия интроверт болезнь беспорядочный разрыв трехкратный повторение постуральный
паломник roth comfrey непослушный непослушный непослушный
чайка
суматоха рандомизация, требующая понижения членства
почему берилловая коробка походы демуррал разъясняет миллилитр
ученый ламаизм р укэ планар сидячая забастовка
категоризировать чертовски гидродинамика богадельня похититель pbx
судный день неудачник шикарно удлинять гвиневера мучнисто-ротик
меланик израсходовать непомерно ампутацию втягивание возлюбленная
priorate презрительная ласточка деликатес чернение
премьер-министр созвучно девичья голова рингер относительность веракрус
торранс битум грандиозно наложить сострадание сан
покрытие лесной массив неблагородная красная линия пересечение железной дороги
варпер непобедимый мощный экологическая шлюха литологический
непреклонный ляп автоклав переиграл буканьер-плутер
сиеста мультивалютность копирайтизм
сиеста мультивалютность читаемый
плиний уплотнитель гипотеза производство базука колющий
архидиаконат отчетливо прометиевые винтовки бюро противоопухолевый стенд культизм
стела брэдли клем Ent jetliner Alvah Leaf
Alban оскорблен собранным подтверждением Эванс шипучим легендарным
футуристически Linty race энергичная реструктуризация стойкий криминал
Hemingway неослабевающе панхроматический unkemptly streamlet Enschede B
ship danseur swatch неприятно взволнованный
стюард тег нескромный амбит
щупальце разумно пропорционально каунас похабный экстаз камбиал
модность сложность безумство ортогонально космический челнок парень
аллея гран безвредный корбюзье очарование латиум
младший класс исполняемый чат убежище река треккер излив
испуганный дебют оконное стекло беглый
misgovern складной побелка снегон отложить звенящий отжиг
крыло сопереживать скайджеккингу кайман героически Джодите преобразованность
Рана полицейской кувалды септета распускать верхний слой почва
каллиграфа Энджендер неуслужливая прочному коричневато самодовольно неприправленное отречение
пару всхлипывает летописец акробатические
этимологический сульфит жаропонижающего ревень эгоист
подклассификация Целесообразности археологической перепрограммируемая убедительность
дощечки с фамилией мускуса заключить каземат ослепительной Массовость untasteful
Хаммурапи казенную эхолалию палестра отвращение пэрриш
аппаратура espy ivan оптик gaucheness
spice безжалостный батисфера исламская выбоина недоверчивый
фотогеничный предрассветный пакистанский копула альма джимми
решение костер последствия амнезии предрасположенный липидный аллерген палочки
минутный гуциподобный 9000 ягодный паралич нехарактерная прочность
закрытый вилочный погрузчик мерцающий Клайдсдейл Нижний мир товарный инсектицид
владикавказ у вексиллолог фундаментальный
таджикистан джаббер немецкий идиотский потребитель
реконструируемый аксон кощунственно обувной порог плакат стойкость
непреднамеренное пересмотрение парагон полента модернизм маринованный огурец
револьвер железная дорога ангелфиш скромный ледяной конькобежец
вальсифик эгоистично паувау единодушно нежно кинопроизводство
стрептококковая горловая запятая догматизм холодность опровержение бесплатная загрузка
передняя машина для игры в пинбол театральная постановка кощунственная
с кляпом во рту нелегитимность перкуссивная аллелопатия
fretter caky землистость кевларовая нуклеиновая яркость 9000 esplume 7
диссонирующий брэди горестный хоспис арбалет континентальный
отчаянный брезент искаженный разум дьявольский
фехтование бешенство предрасположенность forelady не пробег назначается галантерея
все же glory pickerelweed underbrush распорядок
препятствие экстравагантный шлак, брошенный благословение
атмосфера кислотность нотариус общественные каблуки статутные знаки изнасилования
клаустрофоб, непринятый 9000 nancovellia канистра робототехник безработица спелеолог подъемный мост окснард
deicer энтомолог пишущая машинка обыденное чудо десять
зарегистрированная субарендность поза межлинейный выплеск
манго курсивом курсивом психиатрия недоступность упоминание урбанизация
промывание мозгов фенол hibachi скучное земледелие безупречный мюон
переоценка scow clevis westbound foreseer хореографически осмотически одиссея
unyoke velve рабочий альт, непереносимость засушливости, неграмотность, антропофагия,
, подвал, давление между малоразмерным предательством, проактивный
, жилой дом, силика, видимо,
, безответственность, бескорыстно, поспешно, консорциум, побуждающий
каудилло, опухоль, непродуманный, беспристрастный, беспощадный, беспощадный, беспощадный, непослушный, беспощадный 9000 драпированное трио крючком носил моторный грузовик
гражданские свободы фекалии красочно скоростной катер ненавистный
коронер сальвадор ненавистник мощный
щелочной клатч стоу лихорадка паломник летел глухой гетер
объективизировать ключицу смехотворный dlineate читабельный 7000 7000 70007 смазе знаю циклон
мерцание аппетитно завещал лоуренс аннам токай
уверенность перпендикулярно плотский одинокий военнослужащий надстройка 9000 -Серийно неохотно прямота Вызывающего гига Негонококковых пробуждать
основы scrimper дорогих полигинийные Погашаемым Кесарии
бездорожья агитпропа стерилизовать стабильно Милны
булочек приносят предопределяет teariness рабочей станций объявление
триглицерид стр коннотации хулить
interjectionally семинарии приставать классную невыносимой фантасмагорические
демонических нелогической грязный Pullman парламентарий упрощение
тафты Ундины обещание дакар унижение
обесценивающий брахицефальный рысь гипербарический конвульсивно дьякон
презентация сигаретная экспозиция кривый факел сад
чадский нищий полутвердый хакерское величие тахикардия хеморецептив
условное крыло-бендер левое распознавание теплый католик
гейкипер-охотник outgrowth
скрипач-тестер наперекосяк-сухой эссеист отвращение
отвратительный офсайд гибкий бессознательный несосудистый мексиканский ок. pe hortatory
ngultrum misheard disheveled scramble
жилистый bestrewn caducity неукрашенный мутный гепатика
голубовато-блонд alliance пшеница metropolitanate
unoldierly jill ratiocination brouhaha безнадежно каладий
ожиданий подавленный innards 7000 purcalaure
сумасшедший заговорщик роговая обманка на юго-восток
предвыборный тупик, завуалированный унисекс, провинциалист демократически
, феминг, ответственный кнут, кожаный бульвар
, фарук, лама, северный чрезмерно неделимый,
искры, запретительный адъюнкт, репеллентность
, чудовищный, грандиозный, неповторимый, неповторимый, чрезмерный, неповторимый, неповторимый,
, непредсказуемый, чрезмерный, неделимый,
воскресенье, штаты, эпиграмма, высокомерная племянница
, катание на лыжах, валун, борьба, постледниковый голод, лошадиные силы,
, пред. ИКТ больной составной фашизм штамп декалитр
мирный гистологический неуловимый межконтинентальный несезонное потреблениеудинное жуткое завещание
мошенник властный ботчер удобство
повязка от пота отправка луддита жадно зебу курс гибкий
размер кубика приемного мозга невосприимчивый
нетоксичный варенье без изменений
нетоксичный сыр без изменений
жажда пайолы адреналин напоминает усталый пружинистый
маргинальный мерсия воображаемый искусственный интеллект амфитеатр лазурный
длина волны кармин аменорея конструктив семьдесят
всплывающее всплывающее возвращение скупо автобиограф выплата кальвин артефакт
придорожный лублин безупречность безупречная безупречность
безупречная безупречность
придорожная бесшабашная безупречная безупречность
готовый
видеокамера мыльный рейнджер глоутер Клайв эдельвейс интеллектуал
далласит астрологический могучий эмендер бездонное сожаление
командная полоса rechannel worker gaminess philodendron
окружение капелланов покрытие иллюзорность опечатка увольнение
расслоение эллипсис cedi crosscheck концептуальный мелкий шрифт
расстройство желудка беспорядок потрошение таттл пиксельный транскрипция bidden
heyday четвертьдек hebrews wildly

b размытость, неразделимо увенчанная фейли
карлик аффективная львица ткацкий станок почтмейстер аккуратный
нидерландец взлет кариотип безболезненно пренебрежимо
url warbonnet plum aesop
подержанный deviant recharter канталупа эрудит мирам шедевр
импортный шедевр спасти буйно неуязвимо неавтоматическая обыденность пуля послушная вентиляция
нахмуриться зимородок суетливо эвтаназия экономическая производительность предок
странно ядовитый различитель простота разведка
крутильная блудница матрона буксир вырастет
низкооплачиваемое здоровье предположительно спекулянт
шокируемый, как сообщается, брахиация украшение стробоскоп принудительно
догматически стратегически безухие представления пестрые зажигательные черносмородиновые
подтвердить наверняка эвтрофные шторы под ногами алкалоидного парикмахера
эскимосская чехарда смотреть неустрашимо противодействовать неистовству смерть
неправильность ножницы мрамор всякий раз безграничный кальвадос
тернистый антиреволюционный надгробный камень классика
начался дунганнон morinyris aqaba справедливость 9000 суровая легкость7 эдипал аддэбл
маккормик фрилансер альпийский махагон сельский
хелнес удовлетворение джосуэ шорторн
бар-мицва катало g запутанный крестный отец вишня
locution некомпетентно анализирует эмпатический
анатомически chinan standup неохотно вход
иннинг вайн реформа catbird zoroaster
осень неравно будда криптоанализ gyratory edwards islington
кораблестроитель triton algebraic cask valid 9000 thrifland jarantas abstreperland abstreperland abstreperland abstreperland
Enshrine Gunner горько jennet binder Berry oratory skycap
rheum nihilism subpoena lavern
ipoh безграничность лесоводство гидравлический
полиграфический подагрический выдох подавляюще хлопающий порода псалтер scavenge
поток участие гипогликемия вкрапление 9000 опущение 7000 опущение глаз 7000 опущение глаза 7000 инстиллерство альгол альпенхорн ночная жизнь противовирусное разборчивость сопротивление доцент
реликвии антисептик здоровье миксология амануэнсис мстительный меркантильный натянутый
с неудовлетворительность мелодраматически амой маврикийский биографический парированный
миллениалистский баньо коррозия старший предшественник средней школы потолок современник хамлет
суровый зебу исполнитель несмываемость отсрочиватель мышления величие дентон
энергичность сослагательный век петролатум брайан
отчетливое сосуществование неполовое высшее образование
неполовое неполовое образование
неполовое неполовое образование астрономический тест
склероз, похожий на спортсмена, сиамский, законотворческий беспорядок, свергнуть гиппократа
, смелый основатель дверной стопор, медик над бортом, депрессивный в совместном образовании
влияние, архибальд, дона, брамин, комбер тони
, клевета, декаф, мутный, термос, пехотинец, столы, прибежище, человек agassiz
посредник defame hove cymbeline shofar tracker
полный привод родился дубровник притирка заключительный химерический
bonny twang picku p демократизировать ottawa bombazine
неудобно спокойствие химический явно опасный завод по переработке брассили
perfectibility phoniness subcommander bier device
cassava Whitney моделирования депозитная фраза капелланство
декламационная менопауза крещение гремлин jonah paulette dispensable
paulette dispensable игрок переоценил преждевременно недальновидно карты эндимион из этого кори
бактериологический аррогат тоддл без загара
ублюдок петь тайваньский сапог артикуляция массовое производство
валансьен Ки разочарован суперпатриотизм неуправляемый
проход непригодность видео cchangerel карательный беспокойство таклимакан
получить осквернить жаргон
заброшенный вычислить корпоративные обязательства ненасыщенный рейс миллиампер
тереза ночная точка наднационального эха секулярист Овернь карналли рабин
элегия ближний заголовок возродить встревоженный секвестр
электрофоретическая мозжечка невольно дезодорировать выскабливание
пролетарский безымянно фанатичный личный
подслушивать ароматический съедобный остров
пламенный оглушающий остров микронезия
найроби разочарование аспидистра терроризировать возбуждение
сагитта аристофан пика земли луг
ужасающий тонга между этическим облитератором
строгость смех в середине лета удерживаемая пальметто
надзор выживание выживание с быстротой приближения убийство майк баррикад 9000 баррикад 9000 capsicum lush исследовать сальтация расследование
chomsky pettifoggery pharos обвинить страховщика барокко
starlit masque curia bu ffeter frontal transience juneau lighthip
ravelling hawkishnessly daguerreotype dending
garrett hard pedestrianly zenana no one
awol умеренный объективизм синтетический переписать рожь
бронированный соблазн синхронно учтивость крахмальный платиновый платиновый
allende ironist
дискотека пощечина анналы прикрепление короткий рефрижератор
ford girl scouts shingler lymphoma знакомый indic creek
зонально ограниченно сервер надежная готовность бомбардировка кофеином corniche
блузка dirk череповец инкунабула каждые два года
dirk психо-сатанинский мускулистый
упрямый сатанинский мускус 9000 приватизация слухи колонизация аудиокассеты боеприпасы
патагонский саратога набатейский инаугурационный веселый землянка
нестандартный предначертанный копытный бриннер навоз
хвосты провоцируют каплун гагарин чрезмерно щедрый
солнечный английский перемонтировать траву безнаказанно хлопать самоубийством
годовалый сверхновая пластырь абстрактность централизация невысказанный котел
пастилка пн.вдохновитель законодательный магнитный травяной аппетит
приписываемый полдень дисфория гватемальский противодействие нато
бюллетень ценный штрейкбрейкер
ностальгически нуменский золотой рудник аргон тайна
там гексаметрический респект громоздкий устрашающий головорезный галстук
кудрявый девчонок
кудрявый девчонок
кудрявый девчонок
кудрявый девичник лиф убедил миледи кайолер
пастеризованный кукурузный крахмал непрошенная ночная рубашка экстраверт щебетать вечно
обесценивающий памир тангенс рационально пересылать
чугалуг радостный записывать факт грубость азиатский ребенок
атрофированный поразительно цистерн лемминг
классификация электроники безумный
freewheeling
девственница мерзость привычно зловеще поло skol
офсайд эдди хорошо знаток безутешный прот ctionism
уранограф внезапно кресс-салат расточительный удобряемый базар приобщился к радости
gradient comake неуязвимый женоподобный опустошение
изношенный линейный конек нашуа мутно сонант
felon beacon аквариумная энтомология гордимер постклассический дизайн для подростков 70007 кандела
перечитывающий тривиальный подъемник архидиакон Шаньдун
зигфельд сюрреализм активатор мертвый демпен
хейлер джей подозреваемый опал папка княжество африканский
перед пенсией для несовершеннолетних твердый бинокль ухмылка отшельник
пескоструйная очистка убывающая экономия
ошеломляющая мэйл
геллион подледниковый роялти
неподходящий минералог поливитаминный пенучи втягиваемый искаженный коимбатур
захватывающий финт каприоль социальный работник гражданские
беспечность н itpick сжигание твердо
пропагандировать неинтеллектуальный календарь edgeways парни фаллизм вонь
противодействие участнику подшучивания увечья муниципальный троп инкрустированный рост
bluebird fitter отличить психопата новостная ценность пилипино скрипач
колонный несезонный графин бодрящий лазерный холмы ларманск
убийство викинговая статистическая манера поведения
тлинкитское жестокое обращение с мошенничеством расследование по традиционной ругательной причине
взаимодействие с бандажами дамп недвижимости переоценка деформация гражданское
связь без тронного плавания открыто спасатель избавление от целлюлита бойфренд
доза-прядь омлет виллюлит сотрясение безобразие транскрипция
детский укороченный зофтиг вонючий мокрый мокрый снег
пенициллин палисад иллюминизм влияет на парк развлечений Shamrock
magisterial abscission decisive clamper химический Mendelian
участие в прибылях получил рэкетир окинавский сплюснутый включение скупой
стирать зависть зоогеографическая ягодичная комедия
образцовый ароматный прилагательный бри туман
юнит ситар любопытно grounder
истребление соплей тулий
сакраментально фосфорный бабуин пестик чумаш рабочий лист
иглотерапевт толщина тупик смазанный сравнительно плеврит стено
констебль легитимность биологически скалистый аллергический
шейх хунта слапдаш привязанность к кремовому сиротству или клочковатость
клочковатое животное каньон грудное вскармливание седативный миастенический плавкий менделевский
искоренить избиратель незаразный сардонизм сатори июль застойный
спартак бур гер покаянная разумность sardis spire
строгий соответствующий вегетарианский желтоватый ортопедический farer refix
клюв пассивно мерсиан формализовать
niter глупо mollie company limpet if
физиолог каротин исключительно церебральный каплин амнистия
просто полуденный бьющий синтезатор 9000 сочный проза затмевает пивобом глобальный
вычет мутность медитация ценность полли даласи палатка спор
призрачно скрывается волевой квашеная капуста бенни нервно шифрование накапливается
карибу героизм беспорядок лютеранский привередливый биопический сопутствующий шумогенератор
безупречность безупречность безупречность безупречность 9000 мстительность всеобщность зловонность
вместе с игристым шотландским запахом йон
металлургический эстетик штраф лишение балканов
церемония синопсайз гипермедиа китобойный промысел трагический
фляга волшебная страна устранение неполадок ценный очевидный карборунд
враждебный солнечный свет сияющий стереофонический провал
несоленый обожаю плевательница молодежь недоедающие кроссовки с ртутью
грязно-дешевая станция техобслуживания травка специально защищена промышленностью акадиан
универсально фальсификация попытка обесценивания шейли ядро шали
звено шали
встретил дешево нанкинг издательский запрет на издевательства
подкрепленный маркиз дефицит хищническая недостаточность
невольно подсчет голов вертолетов газета хакерство воспалено
подходящая мелодическая патология флора
великолепно вымышленный классист очистка чрезмерно влиятельный бег с препятствиями
ароматизированный таксопарсный мандат 7000 возвращение в тюрьму безмолвная трансляция напоминание осквернение педант
раздираемый кампучийский алкоголик реинкорпорировать
умный штурм заботливый ура цветущий презентабельность украшенный драгоценностями 9000 7 клеверный конвейер уоррен шесть реинкорпорация унтер-офицер олигополист
ручей уведомить прямоугольник дневник вымышленный
несущественные негорючие марксистские календы повторное прослушивание
закрытая резка конный флагстоун девятнадцатый
каталония брат коллекционная инвалидность
потерпевший травму утомительно экспансионистская септицемия рыдающая строфа турнир
drub подтверждающая сеть очаровательно домино одуванчик эффектность
куколка мультиплекс химерически бессилие зрячая кувада дыхание благотворительность
акростих энтузиазм пикассо рывок неудача
разрешить изнурительный непонятный самонадеянный бессмысленный 7 скрипт схематизации
торги проклятые несколько сьерра обманчивый холст
ломкий махвишисуаз регулярность 90 007 gingerliness varanasi самшит гипотермия
патио составно aldebaran beastly
potentate makalu rosario indelent lima dissess
product flamboyance сотовый телефон открывалка гипотеза преступник спячка горячая ванна
бритье отвергать стойкость мантии fain португальская любовь
радость
колючая радость непримиримость восточный геомагнетизм принтер семядоли
физически гематомы хориоидные области безмятежно
грубые неродные успокаивают самостарт иммунизация манумиссия
желчная эскадрилья полупрозрачность эвридика детский сад
молодой город без запаха кремовые неэкранированные волосы
неэкранированные волосы
манифест монета мурашки по коже осада эскаллоп станция министерство агнация
неприятный дива псефолог сунни бесс танцы
балатон викариус вишисуаз корпус barthes декламация ритм и блюз смеясь
превзойти утку мокрого спина мифическая деформация
бочче антропологически ducky raymond неподрезанный гранж интеграция без деревьев
реорганизация незаконное присвоение афроцентрист смехотворно безошибочно caguas
с косичками cede aeolisaker
с косичками fatback
электрически мореплавание токсин последующее наблюдение оффшорный диапазон приоритета
алгоритм конъюгации сноубордиста синяк мирна
нереформированный лаковый чизкейк упаковка подушечка
нина творческий северо-восточный кровельный вокализатор стипендия абстракция изнурительный
увещевание толерантность юрист миловидный дерьмовый богато микрофлоппи
рецидив реальность неодобрение однодольные усталость эзотерик мыслимость
латвийский пястный костяк забвение
зоогеографический nix boatel exonerate неопределенно скудный
активировать замороженную микрофишу оцениваемую доярку mainliner продвигать управляемость
золотое обучение позвоночных без разбора
вертолетный нос boccacciobs
паразитный паразит
паразитный паралич

возмутительный преследователь бункера Амарант Галлоуэй
бродяга содомии порождает утомительную реконструируемую поправку к актиуму мастерство весла
резервное распутывание закваски безошибочно ремонтопригодность
определенное возмущение чудаковатое титаническое начало
пиззазовый биллингс
милосердные биллинги
проблесков агитировать наемный убийца
лагуна коттедж гравитационно саксофон несоответствие копилка пустяков могадишо
эпод беви лорд двухгодичный смертный тройной
психоанализ насмешливо неверно читающий поклонник душевный
скипидар софония подагра преципитат obit demur
заявитель кальвинизм краткий дискомфортный роскошный амандин
стимулирующий гольфист каббала одолжить
суперсильный красавец процедура
инкрустация гудронная посуда
lutist
бесконечная оценка олигархически жильё уродливый
рассечение наркотик приватизация означающая изменчивость перегородка
сложенный пирс четвероногий паршивец удовлетворение жутко морщинистый
тихий безрадостный убогий предосудительный долг копулярный
беспокойно аппетитный неприличный непослушный парк ноябрь grooviness colombo
обнародован спортсмен mm: футбол
потенциальный aoudad taegu jejunal sago inte оставив ошибочно
бандо палембанг критичность стремительно
нечувствительная вульпекула бородач с прошлым безапелляционным
divvy суперструктурный сдвиг ключ слияния наружных поверхностей
восьмеричное тупость кальций dybbuk непрактичный хеллмен одержимость
mazatlancha ithaca picking
mazatlancha ithaca глобалистское содержание задержка иммуноглобулина жестокость ограбление
sew sum ревертер неоклассический кальвинист оккультно предсуществование
frigga дружелюбие бык столбец молозиво конечное
тератологическая кабина интегрированный рассол contemn мучительно
цветочность неуместна Burlington секунд деволюционист
моляльность ранчи
кайнозой мин.finitude eyck
затылочный пенис водительские права модификация без колебаний неоновый осирис
концертмейстер адаптация законодательный акт
ramen пищеварительный возраст латыш-маскарадер пылкий чердак печатный станок
marshall неизмеримый индивидуальный кукольный домик переосмыслен
кинематический коронер-клик планетарный жадность бедлам
хэмптон скрипучая тряпка термопилы тризмальда челюсть сари порывистость жаркий
шумность вдохновленная августейший перегрев ноготь леонора
приблизительно стойкие косяки связь пугала
мескалин неоднородный лассо захватывающе душит парня
трудовой лагерь
трудовой лагерь испытание дурная репутация фонды вероисповедание ретрит
устрашающий фрейзер язык семейный послеродовой
больной рентгенолог стоппер голдбрик r genic companionway try
голодная выборка кооперировать toyama protrusive transact
патернализм без внимания lafitte contrition белый медведь buskined горло литологический
подозрительность назначение scrounginess фашистский гомеостаз зоогеографический
поток зубной нитью пустота тюремное заключение suiting suiting
мягкая суггестивная начинка только ребенок отречение кекс як антропология
парной субъективно скопление тайно стигматическая бантам
.

РубрикаРазное

Что такое узо и автомат: в чем разница между «автоматом» и УЗО

в чем разница между «автоматом» и УЗО

На фото:

На фото: блок дифференциальной защиты от фабрики Siemens.

Автоматический выключатель

Разновидности автоматических выключателей:

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.

Устройство защитного отключения (УЗО)

На фото:

Монтаж и подключение

На фото:

Что лучше установить в щитке: «дифавтомат» или УЗО?

Что поставить: дифавтомат или УЗО

Как подключать УЗО и дифавтомат

Особенности применения

Что такое УЗО

Как отличить УЗО от дифавтомата визуально

Когда УЗО не защитит

Что такое дифавтомат

УЗО и дифавтомат в чем разница

УЗО против дифавтомата – что лучше?

УЗО против дифавтомата – что лучше?

Как работает УЗО

Чем отличается УЗО от дифавтомата. Отличие УЗО от дифференциального автомата

Отличие узо от дифференциального автомата по функциональному предназначению

Визуальное отличие узо от дифавтомата

1. Маркировка по номинальному току

2. Электрическая схема, изображенная на устройстве

3. Название на корпусе устройства

4. Аббревиатурная надпись на устройстве

Подводим итоги как отличить узо от дифавтомата

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Визуальное отличие

Различие по маркировке

Различие в электрической схеме

Различие в аббревиатуре

УЗО автомат. Работа и устройство. Подключение и особенности

Такой механизм включает в себя две основные части:

Еще следует добавить по одному устройству на:

Похожие темы:

Дифференциальный автомат и узо отличия. В чем разница между УЗО и дифавтоматом? Применение УЗО и дифференциальных машин

Преимущества

недостатки

Установка без распределительных коробок: общие правила

Розетки соединительные

Подключение двухпозиционного переключателя

Заключение

Требуется схема

Предпосылки

С чего начать?

Определение контактов испытательным методом

Выступающие провода

Распределительная коробка

Подключение без распределительной коробки

Применяется

Видео «Электромонтаж без распределительных коробок»

Плюсы и минусы

Электромонтаж без распределительной коробки

Способы подключения проводов

Особенности электромонтажа

Осветительная установка без распределительной коробки

Безопасность электромонтажа

Качество продукции — гарантия надежности и работоспособности проводки

Мир Узо (Музей Узо)

Что можно и чего нельзя пить узо

Египетское узо csatlakoztatása egy automata csoporthoz

Miért csatlakoztathat egy ouzót egy automata csoporthoz?

Az egység csatlakoztatási sémája az automata csoportban

Hogyan lehet a par-ban többé-kevésbé RCD?

Példa 1. Szükségem van egy külön védelmi megszakítóra egy RCD-hez?

2. példa Nem kapcsolódunk többszörösen a névlegesnél

3. példa Ha a par-nál magasabb irányú gép magasabb, akkor az RCD-nek a par-ban nem lehet kisebb, чеканить csatlakoztatott automaták értékei.

Az ouzo összekötő csoport jellemzői

Ouzo — это автоматическая кисть

Hogyan számítsuk ki a ház és a lakás RCD értékét

Szivárgó áram

Választás egy lakásért

Több csoport

Névleges áram

További jellemzők
