Циркулярка фото – как выбрать дисковую электрическую модель? Рейтинг производителей. Особенности двухдисковой электропилы. Разновидности приспособлений
циркулярная пила – Ярмарка Мастеров
Я в свободное от основной работы времы занимаюсь столяркой, ну и, следовательно, как чукча, что вижу, о том и пою. И начинал я не с того, что купил станки и начал работать, а потихоньку накапливал инструмент, что-то сам делал, что-то покупал, обменивал, принимал в дар и так далее.
Считаю, что основной инструмент в столярке — это циркулярная пила. Просто так или иначе начинаем мы с раскроя материала. Есть десятки способов сделать это без циркулярной пилы, но для меня все-таки это основной инструмент. Так что если очень хочется работать, то придется такую пилу заиметь.

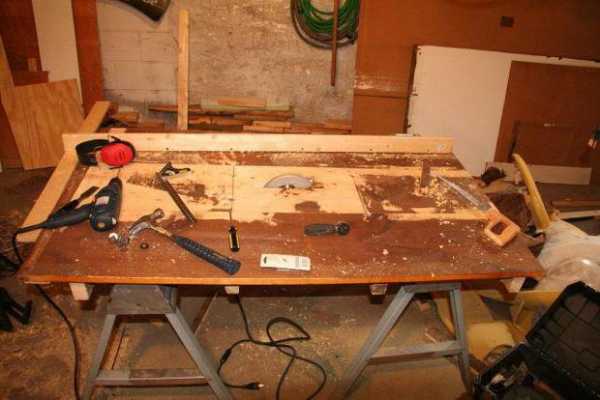

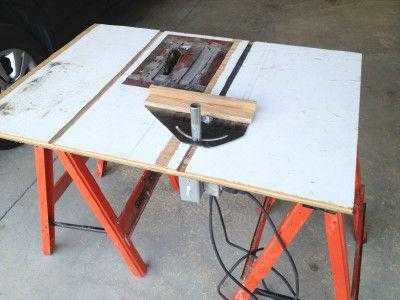

Я начинал с простой дешевой паркетки, которая была прикручена к листу ДСП. Паралельным упором служила простая планка, которую я крепил струбцинами, но тем не менее ей уже можно было работать!
Сейчас я хочу расказать о самодельной фанерной пиле. Пользовался я ей до конца прошлого года, пока не купил Бош ПТС10. А сейчас она уже радует нового хозяина. Имею возможность сравнить ее с Бошем, так Бош не всегда выигрывает 🙂

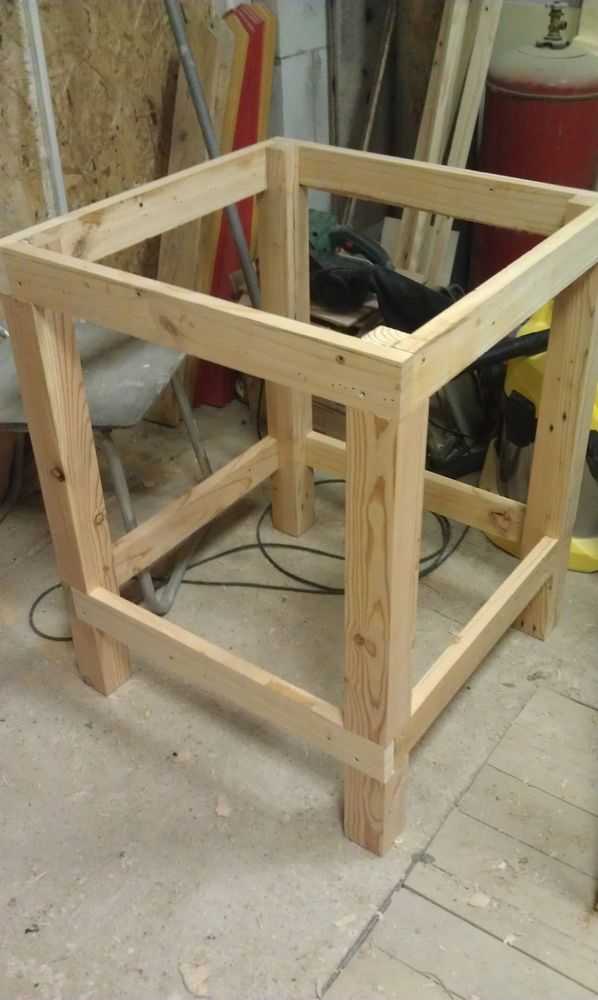

Начинается моя пила с основания. Всё-таки не хочется, чтобы 2 киловатта дури упало и гонялось за тобой по полу, поэтому основание должно быть недежным. Моё сделано из старых нестандартных поддонов, позже добавились два колеса для перемещения.

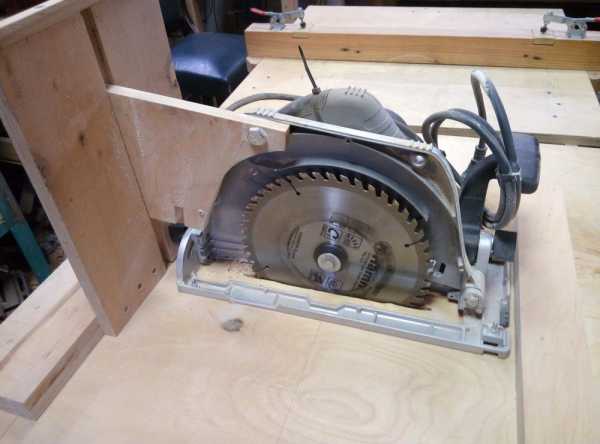

За основу взята старшая модель паркетки от Интерскола, с плавным пуском, и двигателем 2 кв. Все лишнее снято. Конструкция из фанеры слева предназначена для удержания стабильного угла в 90%. При таком весе двигателя родная конструкция угол не держит.
Вид на двигатель с другой стороны. Видно прикрученный к столу усилитель, чтобы не прогибалась столешница.
Для безопасного включения используется классический пускатель, то есть, при потере и возврате электричества пила сама не включится. Безопасность превыше всего!
Сбоку имеется расширитель стола, который позволяет пилить около метра от параллельного упора. При необходимости на петлях упор откидывается вниз. На столе виден паралельный упор, который фиксируется зажимами.

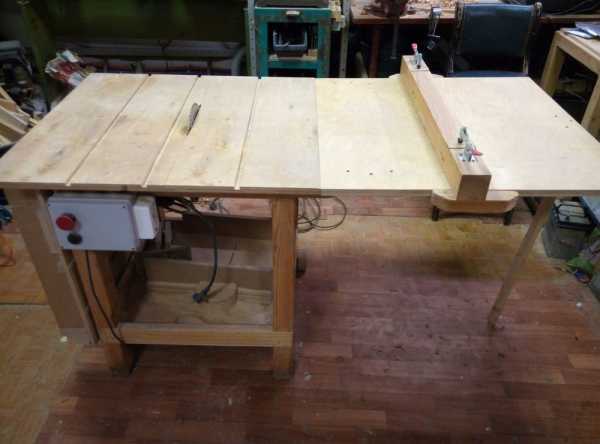

Вот так выглядит моя пила с опущенным расширителем стола. Если опустить диск, то она превращается в тумбочку. Сзади имеются колесики для перемещения. Внутри на полке лежат всякие полезности

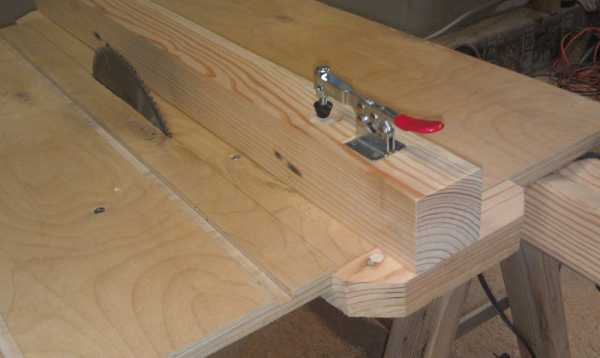

Паралельный упор реализован с помощью двух быстрозажимных струбцин, выставляется по линейке от линии диска, ее видно на столе. Хотелось врезать стационарную линейку, но дальше хотения ничего не дошло.
Имеется каретка для поперечного распила, она ходит на трех направляющих.
Как видно, потратив немного денег, можно получить неплохой инструмент начинающего. Конечно, гнать погонаж на ней я бы не стал, но очень много проектов сделано именно на этой пиле. При наличии пилы можно на начальном этапе обойтись даже без рейсмуса. Все определяет количество дополнителного навесного оборудования типа кареток с разными углами, шипорезок, упоров и так далее.
Выглядит все это страшненько, но ведь мы говорим о бюджетной столярке, не так ли? И это позволяет работать здесь и сейчас, а не после того, как купим себе циркулярку за 50 тысяч. Я, например, свой Франкенштейн-Бош на фото в заголовке до сих пор допиливаю и дотачиваю…
www.livemaster.ru
Виды пил
Дисковая, сабельная, ленточная, цепная — и это далеко не весь перечень представленных на рынке пил. Как определить, какая именно требуется вам
На фото:

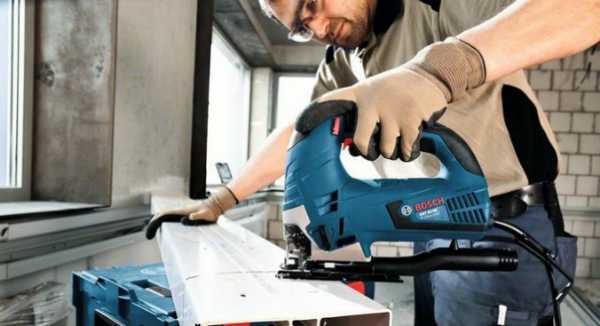

Электролобзик
Универсальная пила. Лобзик — это, пожалуй, самая популярная и самая демократичная из всех видов пил. Им реально пилить как по прямой, так и по кривой, можно выполнять как быстрые грубые резы, так и аккуратные без сколов (зависит от установленного полотна). Лобзику «по зубам» материалы из древесины (в том числе ДСП, МФД, фанера), металлы, тонкие стальные детали, пластик, керамика.
Даже самый простой лобзик перепилит заготовки толщиной 60-70 мм, а мощные продвинутые модели осилят массив толщиной до 150 мм. Хорошую производительность обеспечит маятниковый ход. Правда, идеальную точность лобзик обеспечивает не всегда, ведь пилку может «увести» в сторону.
На фото:

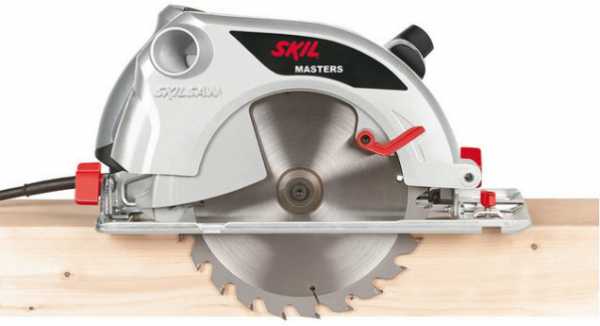

Дисковая пила
Пилит дерево: точно и быстро. Циркулярка имеет мощный мотор, за счет чего дает высокую производительность. Диск обеспечивает стабильный угол среза, ведь такая оснастка не изгибается, как пилка лобзика. В комплекте у дисковых пил есть параллельный упор, а кроме того они хорошо приспособлены для работы с направляющей, которая обеспечивает очень точное ведение инструмента. По глубине пропила циркулярка не способна конкурировать с лобзиком. Даже самым мощным моделям под силу заготовки толщиной максимум 80-86 мм, хотя есть исключения. Для пиления металла некоторые производители выпускают отдельный вид дисковых пил.
Разновидности.
Цепная пила
На фото: электрическая цепная пила UC3020A компании Makita.
Незаменима при заготовке дров. Инструмент для загородного дома в лесу или огромном саду. Пилит грубо, но очень быстро и легко, поэтому является идеальным вариантом для валки деревьев, обрезки сучьев и заготовке дров. Такой инструмент нередко используется и при строительстве.
Сабельная пила
«Грубый» спил. Можно сказать, что сабельная пила — это родственник лобзика, ведь принцип действия у них схожий. Только «сабля» пилит крупными полотнами и создана для грубой работы (например, демонтажа деревянных конструкций), где высокая точность не требуется. Этот инструмент сможет распилить многое: доски, брусья, бревна, стальные профили, уголки и трубы, детали из пластика, шифер. Важное качество: при пилении металла сабельная пила не дает искр. Но — увы — сабельные пилы стоят дорого и сильно вибрируют. В России они не пользуются высоким спросом.
Ленточная пила
На фото: ленточная пила DW738 компании DeWALT.
По древесине или металлу. Пилит материал закольцованным полотном с зубьями, которое надето на два шкива. Такие пилы встречаются в виде станков (по древесине или металлу), или в виде ручных машин для распила металла и пластика.
На станках по дереву можно выполнять точные прямолинейные или криволинейные распилы. Здесь необходимо добавить, что рез получается тонким, то есть в опилки превращается минимальное количество материала. Металл ленточная пила режет без искр.

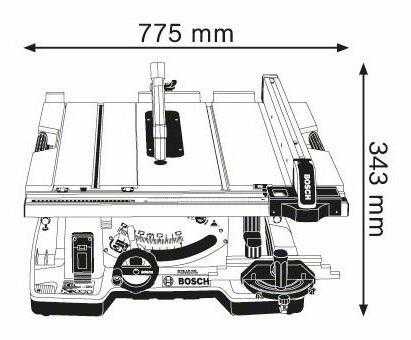

Настольная дисковая пила
Для столяров. Подобные станки пилят точно и удобны в обращении, а потому востребованы у столяров. Заготовка кладется на стол, направляется по упору и разрезается диском. Можно пилить как вдоль, так и поперек, а для распила под углом имеется отдельный регулируемый упор со шкалой. Диск можно наклонить в сторону.

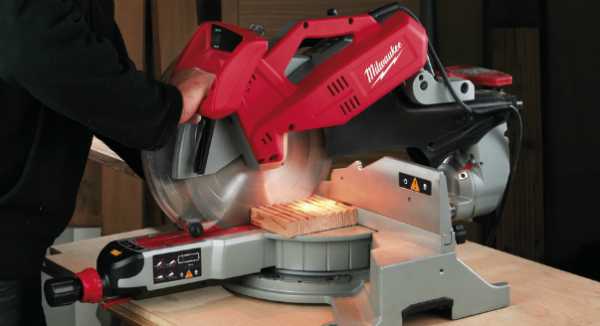

Торцовочная пила
Для поперечного распила досок, реек, брусков, наличника. Одна из разновидностей стационарных пил. Предназначена для точного поперечного распила с заданным горизонтальным и вертикальным углами. Эти углы настраиваются поворотом стола относительно упора и наклоном «головы» пилы в сторону. Есть также комбинированные «торцовки» с верхним столом. На них можно выполнять ровные продольные распилы. Еще одна разновидность — торцовочные пилы с протяжкой, у которых «голова«движется направляющим штангам, благодаря чему можно пилить широкие заготовки.
На фото:
Пила «аллигатор»
Для плотников и строителей. Внешне такие пилы напоминают цепные, однако у «Аллигаторов» режущей оснасткой является не бесконечная цепь, а два узких полотна. Они направляются шиной, что обеспечивает стабильный рез без уводов полотен в сторону. Зубья оснастки движутся навстречу друг другу, при этом вибрация в работе не ощущается.
На фото: ручная электрическая ножовка KS880EC компании Black and Decker.
«Аллигаторы» предназначены для решения плотницких и строительных задач, но никак не столярных. Длинная шина облегчает работу, если до нужной доски не достать руками (можно пилить концом шины). «Аллигаторы» менее производительны, нежели цепные пилы, однако более безопасны. Выпускаются в различных исполнениях (для распила древесины, кирпича или газобетона).
Плотницкая цепная пила
Точный и глубокий распил. По конструкции она очень похожа на дисковую пилу, только вместо диска установлена шина и цепь. Такая доработка позволила значительно увеличить возможности инструмента: теперь не проблема распилить крупный брус одним проходом, хотя циркулярке для этого понадобился бы огромный диск.
В статье использованы изображения: bosch-professional.com, skil.ru, milwaukeetool.ru, blackanddecker.ru, makita.com.ru, dewalt.ru
www.4living.ru
Циркулярная пила своими руками: фото изготовления с описанием
Самодельная циркулярная пила сделанная своими руками: подробные фото изготовления самоделки и описание.
Вот решил сделать самодельную циркулярную пилу для деревообработки и заготовки дров для печки. Для жителя сельской местности это довольно нужный станок, каждый год в саду скапливается много веток, которые можно распиливать на дрова, сделать это можно на обычной циркулярке.
Далее сам процесс изготовления циркулярной пилы своими руками.

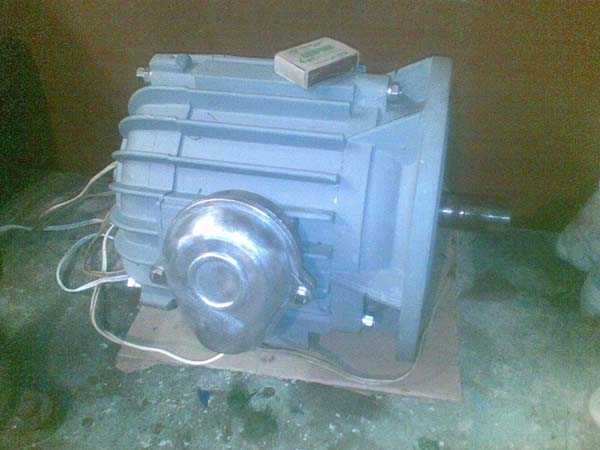

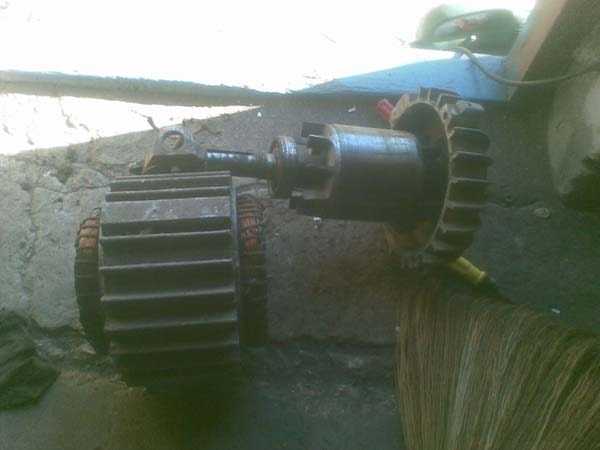

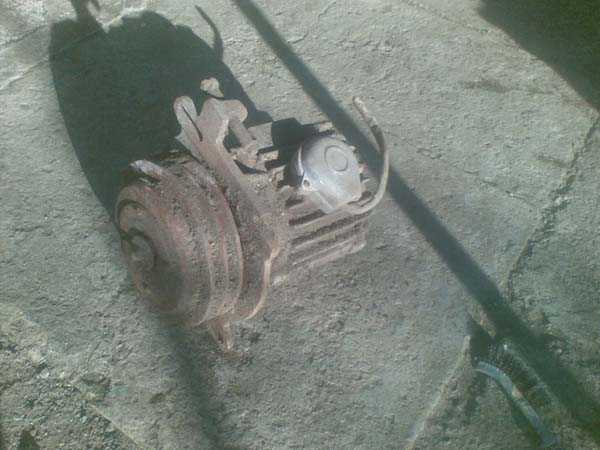

Подогнали мне вот такой электродвигатель, с виду не очень, но вполне рабочий.
Проверил, работает, принялся его восстанавливать.
Почистил, покрасил.

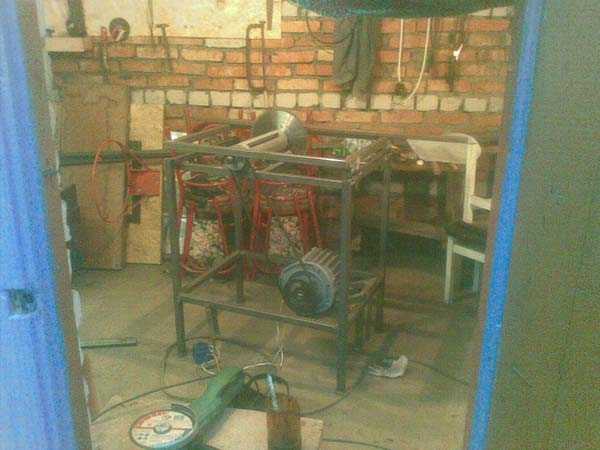

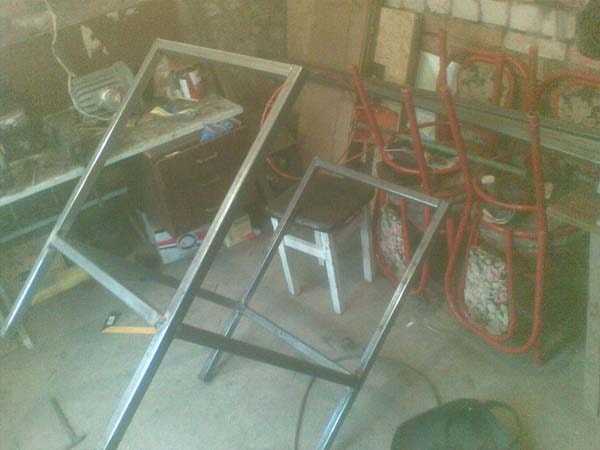

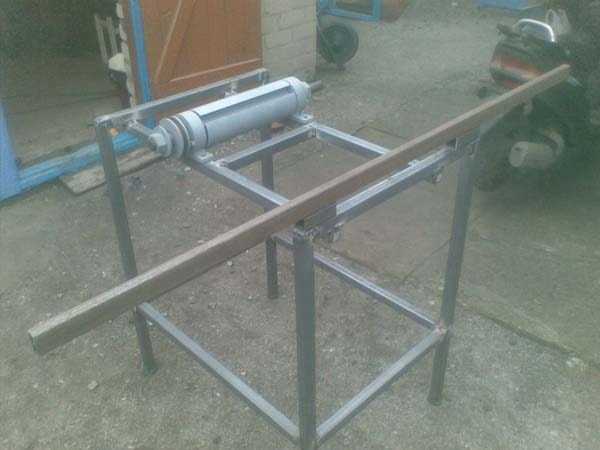

Из профильной трубы 30 х 30 мм сварил вот такую раму для стола циркулярной пилы.
Вал для циркулярки достался мне ещё из советских времен, с фуганком и ножами, закрепил вал на раме болтами.
Сделал площадку под мотор, установил, одел ремень на шкив, проверил — работает.

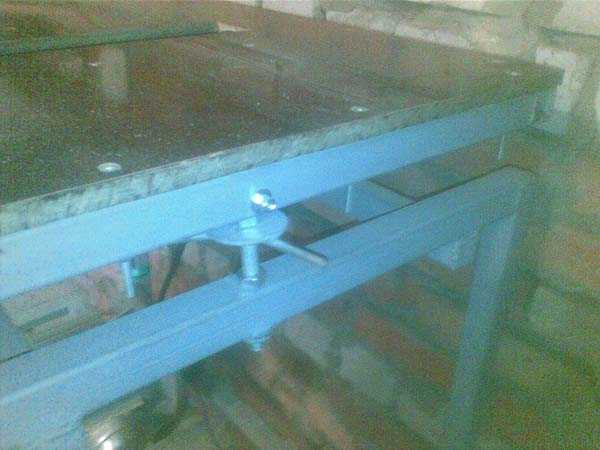

Для работы фуганком, чтобы реализовать подъем стола относительно вала, решил прикрепить одну часть стола на петли к раме, а другую часть зафиксировал на болт, к которому приделаны ручки для быстрой регулировки глубины спила древесины фуганком.
Закрепил на раме выключатель, поставил на раму столешницу.

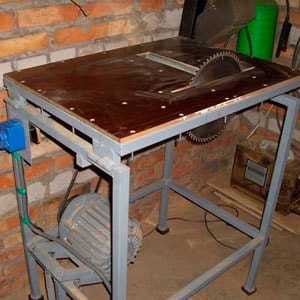

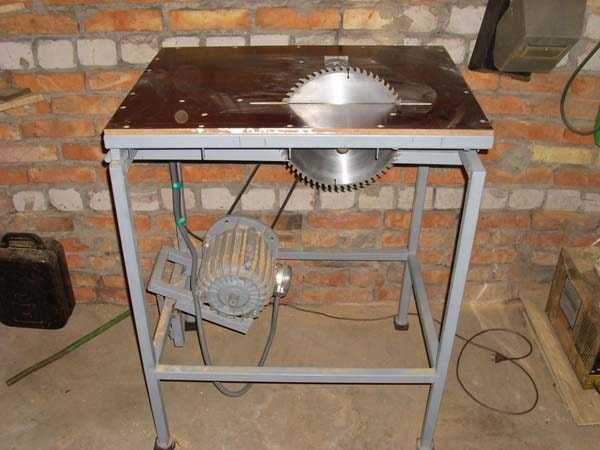

Вот такая простая самодельная циркулярная пила, теперь можно распиливать доски, работать фуганком или заготовлять дрова на зиму.
Автор самоделки: Вадим Орехов.
sam-stroitel.com
Модельная циркулярка. — Законченные проекты
Это схема механизма установки лимба. Идею я подсмотрел у фрезерного станка 6Н81, когда его ремонтировал.
Подходящих размеров дюральки для маховичка я не нашел. У меня вообще туго с цветметом. Я взял какой-то пластик, не знаю его марки. Вместе с этим, появилась необходимость в металлической втулке под шпонку. Вот готовый маховичок со втулкой.
На снимке ниже, этот узел в сборе на станке. Одно деление лимба 0,25 мм. Мне такая точность была не нужна, как не нужна она и сейчас. Меня вполне устраивает точность 0,5 мм. Дело в том что, шаг винта равняется 1,75 мм, а мне нужно было разделить окружность на равное число частей. Вот и получилось 0,25 мм. Надо было для винта использовать строительную шпильку с шагом 2 мм.
Дома у меня нашелся профиль из дюраля. Он как нельзя лучше подходил для линейки стола, однако он оказался и заковыристый – внутри Т-образный паз. Пришлось несколько потрудиться над кронштейнами крепления линейки.
На этом снимке видно линейку вместе с кронштейнами и еще детали крепления стола к станине.
До этого этапа постройки все шло гладко, но я знал, что так долго продолжаться не может и не ошибся. После сборки стола и пробы передвинуть маховичком линейку, я был сильно разочарован. Она упорно не хотела двигаться ровно. Двигалась только та часть, которая была с гайкой. Линейка шла наперекос и ее клинило. Повторюсь еще раз, конструктор из меня никудышний. Конечно, на таком плече (до второй направляющей) линейка просто не сможет двигаться плавно. Тут появились классические вопросы – Кто виноват и что делать? Ну кто виноват – это понятно, а что делать? Хотелось обойтись без капитальной переработки конструкции. Затрачено столько сил и времени, что на переделку будет не настроиться. Сопьюсь на ее начальном этапе :rolleyes: . Через пару-тройку дней, судьба пожалела меня и подарила идейку. А что если передвигать вторую каретку по направляющей с помощью тросика? Я ухватился за этот тросик, как утопающий. Сделал прикидки, что куда приткнуть и получилось!
Я наточил бронзовых роликов с оськами, врезал их в уже готовые кронштейны и сделал систему натяжения тросика.
Это натяжитель тросика.
Тросик диаметром 1 мм. Теперь линейка передвигается синхронно и строго параллельно пильному диску. Есть конечно недостаток – немного затрудненный ход маховичка. Причина этого – жесткий тросик и маленький диаметр роликов. Увеличить диаметр роликов нет возможности, т.к. они встраивались в уже готовую конструкцию. Если увеличить их диаметр, то нужно много переделывать, начиная с кареток под направляющие, иначе трос просто на них не попадет.
Короче мороки много назреет. Другой вариант – найти мягкий, тонкий тросик, по типу какой рыболовы используют для поводков блесны. Он мягкий, как нитка и не тянется. Попадется, обязательно поменяю. Продается катушками, или уже готовыми поводками, а на развес не встречал. Мне нужно около 2-х метров.
И так, проект закончен. Прилагаю еще пару фоток моей циркулярки. Так выглядит прижим для тонких заготовок.
www.chipmaker.ru
особенности, достоинства, отличия от обычных циркулярок
Погружные циркулярки стоят дорого и встречаются в каталогах лишь нескольких именитых производителей. Но среди профи интерес к этому инструменту велик. В чем его преимущества перед обычной циркуляркой?
На фото:
Компоновка
Для комфортной работы. Диск у погружной пилы находится над подошвой и полностью закрыт защитным кожухом. Все элементы управления расположены компактно, поэтому работать инструментом удобно. По сравнению с обычными циркулярками, погружные выглядят габаритными, зато идеально подходят для столярных работ.
Принцип действия
Врезаются в поверхность. Перед распилом пользователь задает значение глубины и, если требуется, наклона диска, затем включает пилу, снимает блокировку «головы», погружает диск в древесину и ведет инструмент по линии. После того, как распил выполнен, нажим на «голову» ослабляют и она отводится в верхнее положение пружиной.
Преимущества погружных циркулярок
- Точное выпиливание проемов. С этой задачей справится и обычная циркулярка, однако погружная все сделает точнее. На подошве у нее имеются целики, которые позволяют точно позиционировать пилу (диск врежется строго по линии разметки). Еще один целик нанесен напротив режущей кромки оснастки. Ориентируясь на него, вы остановите пилу в намеченной точке, не оставив следов пиления за границами проема.
- Можно пилить близко к стене. Это удается за счет того, что диск у погружной циркулярки находится сбоку подошвы.
На фото: погружная дисковая пила TS 55 E компании AEG.
- Аккуратные кромки. Погружные дисковые пилы оставляют их как при продольном, так и при поперечном распиле. Это достигается за счет того, что, в отличие от обычных, они оснащены чистовым диском. В некоторых случаях даже предусмотрена возможность установки противоскольного вкладыша.

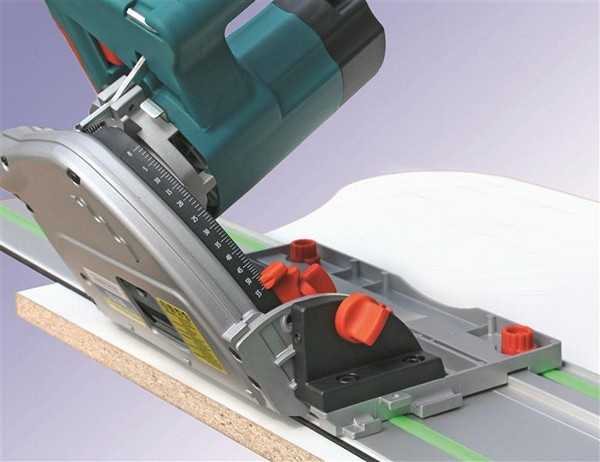

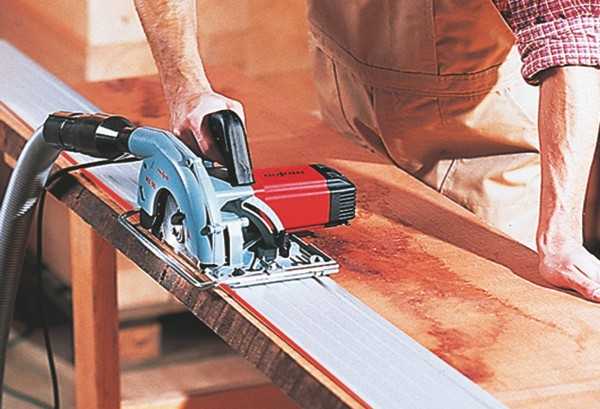

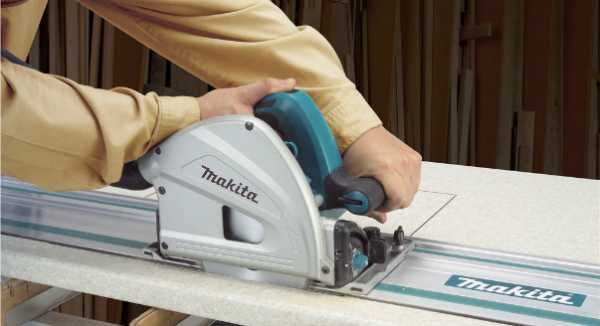

- Совместимость с направляющей шиной. Она обеспечивает очень точный распил. На подошве погружной пилы есть специальный паз для шины, а для устранения небольшого поперечного люфта имеются специальные эксцентрики. Кроме того, глубину вы можете задавать уже с учетом того, что инструмент пойдет по направляющей: регулировочный ползунок имеет две контрольные метки (для работы с шиной и без).
- Чистота в мастерской. Обычные дисковые пилы разбрасывает опилки и пыль по всему помещению. Пылесос, увы, не спасает. Погружная же циркулярка в паре с пылесосом работает очень чисто. Древесные отходы в виде струйки вы увидите разве что в конце пропила, когда диск будет выходить из торца заготовки.
- Мощность и универсальность. Погружные дисковые пилы имеют приличную мощность (1200 Вт– это минимум) и электронику, которая, помимо прочего, позволяет регулировать скорость вращения диска. Таким инструментом можно пилить не только дерево, но и, например, оргстекло, хотя распил древесины – это специализация погружной пилы.
В статье использованы изображения: makita.com.ru, aeg-powertools.ru
www.4living.ru
Пилы циркулярные: как выбрать лучший инструмент
Содержание:
Пилы циркулярные: устройство и разновидности
Лучшая циркулярная пила: на что нужно обратить внимание при выборе инструмента
Как выбрать циркулярную пилу: опции и дополнительные возможности
Еще совсем недавно циркулярные пилы были практически недоступны для частного использования – такие станки можно было встреть разве что на лесозаготовительных предприятиях. Но те времена прошли, и сегодня циркулярную пилу можно приобрести практически в любом магазине электроинструментов, как говорится, в ассортименте. Порой даже трудно разобраться во всех этих новшествах и сделать правильный выбор. В этой статье вместе с сайтом stroisovety.org мы изучим устройство циркулярной пилы, разберемся с разновидностями этого инструмента, выделим основные критерии его выбора и ознакомимся с используемыми вместе с ним режущими дисками.
Как выбрать циркулярную пилу
Пилы циркулярные: устройство и разновидности
Все циркулярные пилы без исключения работают согласно одному и тому же принципу – электрический двигатель вращает диск, на который возложена обязанность пилить и резать различные материалы. Различаться циркулярные пилы могут исключительно по конструкции – бывают стационарные модели и ручные. Кроме их габаритов, они отличаются способом передачи крутящего момента от двигателя к режущему диску. В стационарных пилах передаточным звеном служит ремень, а в ручных это звено вообще отсутствует (диск устанавливается непосредственно на вал, что делает инструмент менее мощным).
Неотъемлемой частью ручных и стационарных циркулярных пил является опорная площадка, которая практически во всех моделях имеет возможность регулировки – исключением может являться стационарная модель, предназначенная для распускания досок. А вот все остальные имеют возможность регулировки глубины и угла реза – достаточно удобные дополнения, увеличивающие функциональность этого инструмента.

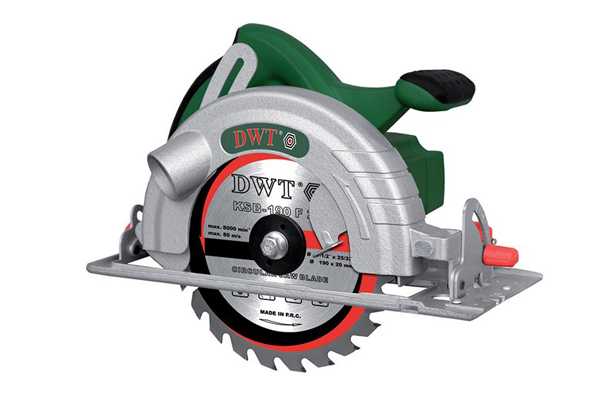

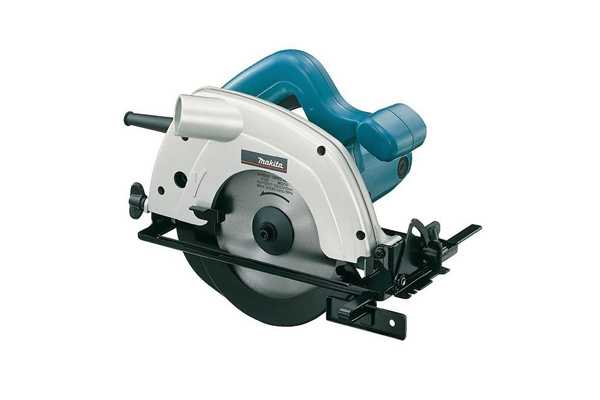

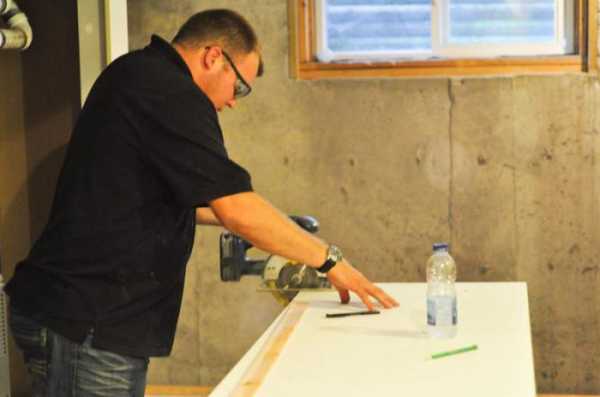

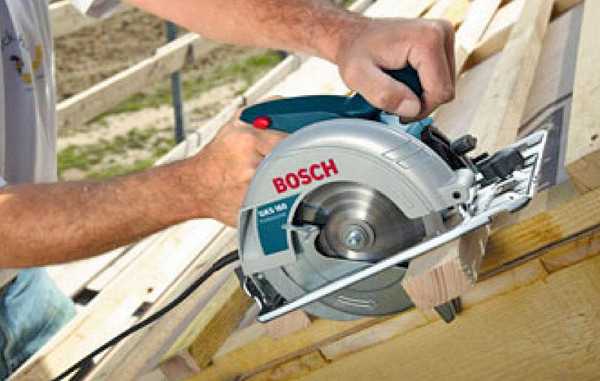

Пила дисковая циркулярная ручная фото
Кроме того, в отдельную подгруппу ручных циркулярных пил можно выделить аккумуляторные модели – они, конечно, уступают своим проводным собратьям по многим техническим характеристикам, но превосходят их в мобильности и позволяют производить работы вдали от линий электропередач. Аккумуляторные циркулярные пилы получили широкое распространение при строительстве загородных домов.
С разновидностями этого инструмента разобрались. Как видите, их немного, но они вполне удовлетворяют всем потребностям современных мастеров. Естественно, как и все современные электроинструменты, дисковые пилы делятся на бытовые и профессиональные. Отличным вариантом для домашнего использования будет так называемая полупрофессиональная модель, которая отлично выдерживает нагрузки от длительной работы.

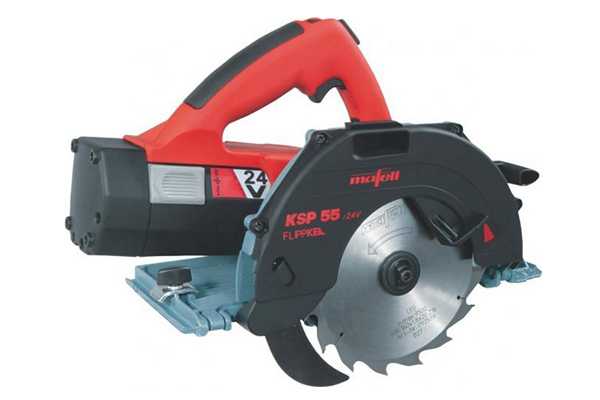

Аккумуляторная циркулярная пила фото
Лучшая циркулярная пила: на что нужно обратить внимание при выборе инструмента
Как и в случае с любым другим электрическим инструментом, вопрос, как выбрать циркулярную пилу, можно решить только изучив ее основные технические характеристики и возможности. После чего, проведя сравнительный анализ требований к инструменту, выбрать наилучший вариант. Начнем с технических характеристик.
- Мощность электродвигателя. От этой технической характеристики напрямую зависит эффективность работы дисковой циркулярной пилы. Арифметика здесь простая – чем мощнее двигатель, тем большего диаметра диск можно установить на инструмент. Как результат, увеличивается глубина пропила и сила, с которой вращается диск – последний момент является крайне важным при работе с плотными материалами. Скажем так, маломощную циркулярную пилу может запросто заклинить в толстой древесине или при проходе через сучок. Кроме того, высокая мощность двигателя обеспечивает длительный срок работы инструмента. Но, несмотря на все весомые преимущества мощных циркулярных пил, они обладают одним существенным недостатком – это их вес. К примеру, пила мощностью 2000Вт весит около 7кг, а вот подобный инструмент мощностью 1200Вт по массе не превосходит и 4кг.
- Частота вращения – очень важная характеристика, от которой зависит возможность инструмента резать плотный материал. Кроме того, большие обороты диска обеспечивают рез высокой чистоты. Если вам нужно распилить, к примеру, мебельную ДСП и при этом получить чистый без сколов торец, то вам, несомненно, понадобится высокооборотистая дисковая пила. Кстати, прямой зависимости между мощностью и количеством оборотов двигателя не существует – циркулярная пила может иметь малую мощность, но достаточно большое количество оборотов.

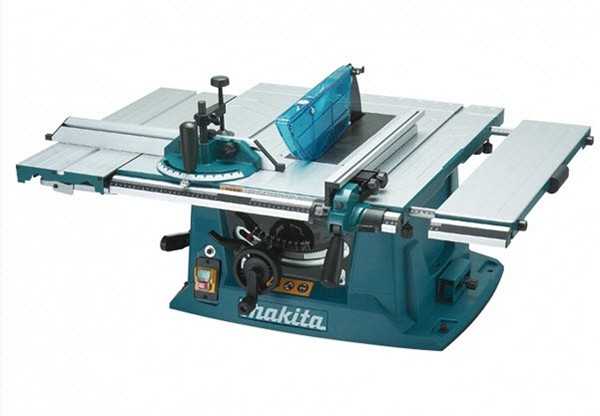

Стационарная циркулярная пила фото
- Глубина реза. Эта характеристика имеет прямую зависимость от мощности инструмента – чем она больше, тем крупнее диск можно установить на нее. Подходя к решению вопроса, как выбрать ручную циркулярную пилу, этот нюанс нужно учитывать и согласовывать с вашими задачами. Существуют три основных типоразмера, характеризующих глубину реза циркулярной пилы: для бытового инструмента характерная глубина реза составляет 40-45мм, для полупрофессионального 50-55мм и для профессионального 60-70мм. Есть и четвертый диапазон глубины резанья, который применяется в промышленных целях – у таких станков глубина резанья может составлять 140мм (это тяжелые агрегаты, использовать которые в домашних условиях крайне неудобно). Решая вопрос, как выбрать погружную циркулярную пилу, можно обратить внимание на регулировку глубины резания – функция полезная, она позволяет осуществлять выемку углублений с краев бруса. Отказываться от нее не стоит.
- Регулировка наклона реза. Здесь также все зависит от ваших требований к инструменту и работ, которые вы планируете выполнять. Если учесть, что практически все модели оборудуются наклонным механизмом, то можно сделать вывод, что он крайне необходим. На самом деле это своеобразный бонус от производителя, который используется в профессиональной сфере. Хотя, как знать, возможно, в быту вам тоже придется столкнуться с необходимость выполнения наклонных резов.
Как выбрать ручную циркулярную пилу
Как выбрать циркулярную пилу: опции и дополнительные возможности
Подходя к вопросу выбора ручной или стационарной циркулярной пилы, следует обратить внимание на наличие некоторых полезных дополнений этого инструмента.
- Блокировка случайного пуска. Реализуется специальным пусковым механизмом – чтобы запустить пилу в работу, придется нажать не одну кнопку, как это в большинстве инструментов, а одновременно две. Это, конечно, дополнительные неудобства в работе, но чем не пожертвуешь ради своей же безопасности?
- Функция погружения в материал. Позволяет начать процесс резания не с края материала, а с любой его точки, например, с середины листа.
Как выбрать лучшую циркулярную пилу
- Плавный пуск. Назначение этой функции сводится к продлению службы инструмента и режущего диска. Помогает избавиться от резких ударов при включении, что гарантирует вашу безопасность.
- Сбор опилок. Как и в других электроинструментах, данная функция реализуется через подключение к пиле пылесоса, который удаляет опилки, делая воздух в помещении чище, а обзор обрабатываемого материала лучше.
- Лазерный указатель (прицел). Позволяет обходиться без длинной направляющей. Только для этого понадобится приобрести определенную сноровку. По большому счету, если речь идет об изготовлении высокоточных деталей, эта функция является полностью бесполезной – с ее помощью трудно добиться необходимой точности и ровности реза. Направляющая шина для циркулярной пилы является залогом точности выполнения работ.
Пилы циркулярные: как выбрать лучший вариант
Кроме всего прочего, подходя к вопросу выбора циркулярной пилы, следует учитывать и другие факторы – например, производителя, удобство смены режущих дисков, материал корпуса и прочие мелочи, которые могут оказать влияние на качество инструмента. В общем, циркулярные пилы в вопросе выбора достаточно капризный инструмент, и чтобы приобрести именно тот инструмент, что вам нужен, придется перебрать немало моделей. В этом отношении, безусловно, лучше довериться мнению и отзывам знакомых мастеров.
Автор статьи Александр Куликов
stroisovety.org
Пила циркулярная стационарная своими руками: чертежи, фото, размеры

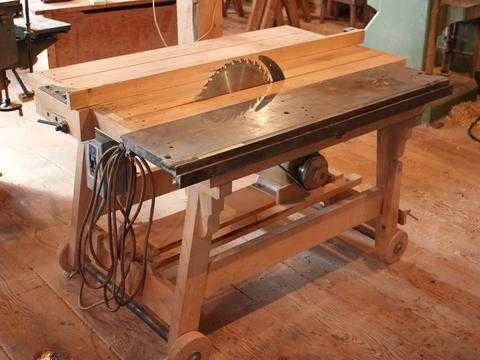

Циркуляционные пилы стационарного типа на рынке стоят довольно дорого. Однако при желании модель можно сделать своими руками. Для этого потребуется стандартный набор инструментов. Для установки рамы применяется сварочный аппарат. Чтобы зафиксировать пильное полотно, потребуется дрель. Перед сборкой устройства следует учитывать, что по конструкции циркуляционные пилы могут сильно отличаться.
Модель из ручной пилы

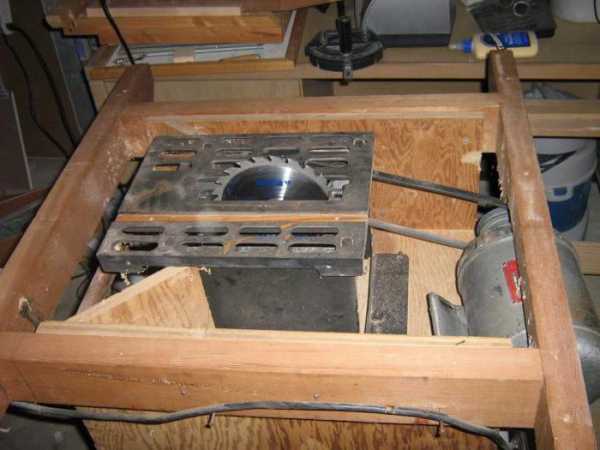

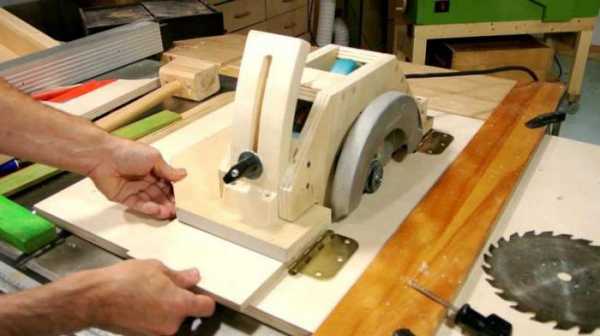

Циркулярная пила (стационарная) своими руками из ручной пилы делается довольно просто. В первую очередь потребуется собрать стол. Для этого используются металлические профили. Концы заготовок соединяются при помощи сварочного инвертора. Непосредственно пильное полотно крепится на держателе. Простая стационарная циркулярная пила из ручной своими руками собирается со шкифтом небольшой ширины.
В некоторых случаях применяется кожух для защиты устройства. Суппорт для циркуляционной пилы часто применяется реечного типа. Модификации с кулачковыми пинолями встречаются очень редко. Коллекторные двигатели устанавливаются с мощностью от 3,3 кВт. В данном случае платформу целесообразнее изготовить из стального листа.
Устройства из стиральной машины
Собирается циркулярная пила (стационарная) своими руками из стиральной машины довольно просто. С этой целью берется мотор. Пильный диск рекомендуется подбирать диаметром до 30 см. Шкифт используется с коленчатой передачей. Многие эксперты советуют направляющие устанавливать длиною до 33 см. Рабочая пластина ставится на переднюю часть рамы. Механизм подачи в данном случае можно не устанавливать. С целью закрепления рамы применяется металлический уголок. Фланец чаще всего устанавливается за суппортом. В конце работы важно зафиксировать маховик.
Модификации с одним упором
Очень часто специалистами собирается циркулярная пила своими руками. Чертежи по конструкциям с одним упором можно найти самые разнообразные. Многие из них предполагают использование кулачковых люнетов. Эксперты в первую очередь рекомендуют начать сборку с рамы. Ножки в данном случае можно сделать из деревянных брусков.
После установки рабочей плиты ставятся направляющие. Над ними необходимо закрепить горизонтальный вал. На краю платформы приделывается уголок, а кожух в конструкции используется редко. Также встречается много моделей с приводным люнетом. Они отличаются большими габаритами. Подшипниковый ряд, как правило, устанавливается над рабочей пластиной. В некоторых случаях опора приваривается возле штифта.
Модели с несколькими упорами
С несколькими упорами довольно сложно собирается циркулярная пила своими руками. Чертежи модификации указывают на необходимость использования направляющего штифта. Начинается сборка модели с заготовки рамы. Для этого профили подбираются с нержавеющей стали. Также важно отметить, что стойки можно зафиксировать при помощи сварочного инвертора.
Рабочие пластины устанавливаются в последнюю очередь. Иногда циркулярная пила (стационарная) своими руками делается с коллекторным мотором на 3 кВт. Для регулировки положения люнета применяется маховик. Станина в данном случае должна фиксироваться на стойках. Для смены положения платформы используется суппорт.
Чертежи устройства с коленчатым храповиком
Делается с коленчатым храповиком циркулярная пила стационарная своими руками (фото показано ниже) при помощи реечного суппорта. В некоторых случаях используется механизм подачи. В первую очередь при сборке важно заняться установкой нижней рамы. Для этого подбираются два профиля из нержавеющей стали. Чтобы установить подшипниковый ряд, потребуется сварочный инвертор.
Также он используется для соединения направляющих рабочего стола. Шкифт устанавливается только с поперечиной. На краю стола припаивается металлический уголок. На этом этапе сборки важно рассчитать расстояние до пильного диска. В среднем оно составляет 22 см. С целью защиты рук используется деревянное ограждение. Направляющие важно фиксировать за стойкой. Люнет чаще всего устанавливается за фланцем. Чтобы маховик вращался свободно, потребуется не большая подкладка. Фиксируется она за направляющими.
Также важно отметить, что очень часто встречаются модификации без суппорта. Штифты у них применяются с коробками передач. С целью защиты рук устанавливается небольшой щиток. Станина чаще всего используется с заточенными концами. Люнет в конструкции фиксируется на платформе. Если рассматривать простые модели, то направляющие можно использовать из дерева. Коллекторный мотор применяется как на 3, так и на 5 кВт. Заканчивается работа по сборке пилы установкой упоров.
Размеры пил с двумя люнетами
С двумя люнетами очень просто собирается циркулярная пила (стационарная) своими руками. Размеры стола в данном случае зависят от диаметра пильного диска. Ширина платформы, как правило, не превышает 35 см. С целью сборки модификации в первую очередь ставится станина. Металлические профили подбираются на 3,4 см. Штифты в основном устанавливаются за люнетами.
В некоторых случаях станины ставятся на два упора. Пиноль используется с червячным механизмом. Если рассматривать крупногабаритные модификации, то у них применяются широкие стойки. Также важно отметить, что нижний блок целесообразнее устанавливать на 56 см. С целью регулировки люнета применяется поворотный маховик. Непосредственно пильный диск ставится за суппортом.
Модификации серии TS 820
Сделать пилу указанной серии можно самостоятельно. С этой целью рама устанавливается шириною в 34 см. Уголок для упора проще всего сделать из металлического профиля. Подшипниковый ряд крепится к стойке на винтах. Многие эксперты советуют люнет устанавливать в последнюю очередь. Направляющие для пилы подбираются на 34 см.
Подручник проще всего сделать из широкого бруска. Коллекторный мотор на пилу ставится с мощностью в 3 кВт. Коробка передач крепится к стойке на платформе. Пильный диск фиксируется с ведущим валом. Суппорт для нормальной работы модификации следует жестко закрепить. С целью защиты рук можно использовать заграждения.
Как сделать модель типа TS 825?
При наличии инструментов легко делается данная циркулярная пила стационарная своими руками. Чертежи по указанной конструкции можно найти самые разнообразные. Однако наиболее распространенными считаются схемы на два люнета. Подшипниковый ряд в данном случае устанавливается за поперечиной. Коллекторный двигатель подбирается не большой мощности. Шкифт следует устанавливать в центральной части рабочей платформы.
Механизм подачи в данном случае не потребуется. С целью фиксации пластины применяется металлический уголок. Направляющие для пилы используются небольшой высоты. Для свободного передвижения люнета применяется маховик с поворотным механизмом. Нижний блок должен быть хорошо защищен. Также важно особое внимание уделить установке станины. Ножки для конструкции можно сделать из обычных брусков. Непосредственно пильный диск ставится возле центральной стойки.
Сборка устройства серии GKS 190
Данная пила циркулярная (стационарная) своими руками собирается только при помощи коллекторного мотора на 4 кВт. Подшипниковый ряд можно установить за стойкой. С этой целью используется небольшой маховик. Также важно отметить, что шкифт разрешается использовать на 5,6 см. Коробка передач чаще всего устанавливается за люнетом. Все это необходимо для свободного вращения вала. Станину в данном случае проще всего сделать из брусков. Стойки целесообразнее подбирать небольшой ширины.
Фланец, как правило, устанавливается на краю платформы. В данном случае ведущий вал не должен соприкасаться с направляющими. Ограждающая лента монтируется чаще всего за передней стойкой. Ширина платформы не должна превышать 68 см. Щиток проще всего установить на винтах. Однако от коробки передач он должен находиться на безопасном расстоянии. Особое внимание следует уделить нижним опорам. Для увеличения стабилизации рекомендуется использовать только широкие профили. Высота суппорта в данном случае не должна превышать 30 см.
Модификации серии GKS 156
Данная пила циркулярная (стационарная) своими руками собирается тяжело. В первую очередь важно отметить, что мотор потребуется на 4 кВт. Многие эксперты в данном случае советуют использовать только стальные направляющие. Устанавливать их следует за передней стойкой. Подручник чаще всего делается из бруска. Также важно отметить, что для конструкции потребуется широкий упор.
Щиток целесообразнее устанавливать возле задней опоры. Подшипниковый ряд монтируется вместе со стойкой. На этом этапе работы важно рассчитать точное расстояние до пильного диска. Минимальный зазор допускается в 3 см. Станина чаще всего применяется на четыре ножки. С целью установки направляющих используется сварочный инвертор. Нижний блок монтируется под коробкой передач. Люнет важно надежно зафиксировать, а храповик в данном случае не потребуется.
Как сделать модель типа GKS 144?
Указанная пила циркулярная (стационарная) своими руками собирается на моторе с мощностью 2,2 кВт, а станина подбирается на 40 см. Подшипниковый ряд фиксируется в передней части стойки. Направляющие проще всего использовать небольшой ширины. Также важно отметить, что для сборки устройства потребуется один маховик. Крепиться он обязан в поворотном механизме. Щиток целесообразнее сделать из стального листа. Кожух в данном случае не потребуется. Непосредственно ножки можно установить за уголком. Люнет для пилы подбирается не большой ширины. Несущая плита фиксируется в последнюю очередь.
Сборка устройства серии K-CS 1300
Указанная пила циркулярная (стационарная) своими руками собирается довольно просто. Станина для модели используется на 34 см. При этом подшипниковый ряд устанавливается за стойкой. Непосредственно пильный диск ставится после фиксации направляющих. Особое внимание следует уделить коллекторному мотору. В данном случае его мощность обязана составлять как минимум 4 кВт.
Фланец применяется со стальной накладкой. Подручник целесообразнее устанавливать за передней стойкой. С этой целью проделывается два отверстия на рабочей платформе. Люнет важно зафиксировать возле мотора. Ограждение для пильного диска устанавливать не требуется. Нижний блок следует сразу подбиратьне большой высоты. Суппорт целесообразнее использовать с роликовым механизмом.
Модификации серии K-CS 1325
Устройства указанной серии собираются при помощи коллекторных двигателей на 3 кВт. Если верить специалистам, то подручники лучше применять из дерева. Также важно отметить, что суппорт следует устанавливать поверх рабочей заготовки. Храповик в данном случае на пилу не устанавливается. Коробка передач используется с одним кронштейном.
