Cтол для ручной циркулярной пилы своими руками


Ни одна деревянная работа не обходится без пиления. Ручная циркулярка не очень-то удобна для моих задач, и у меня уже давно созревало желание сделать стол для циркулярки. Т.к. мастерская у меня маленькая - то и столик нужен был маленький. На прошлой неделе я его наконец-то сделал. ("Лень - двигатель прогресса" Нужно было пилить для очередного деревянного изделия, а без него не хотелось даже начинать) На изготовление стола с оснасткой ушло 4 вечера.

Стол получился простым, но вполне функциональным.
Размеры стола (Ш520 x Г500 x В230 мм), салазки для поперечного пиления (Ш580 х Г170 х В 80мм)

Упор для продольного пиления.

Для столешницы мне удалось на рынке найти лист ламинированной фанеры 9мм. Что очень порадовало он был идеально отпилен: все стороны строго 90o. На столешницу прикрепил ручную циркулярку Black&Decker CD601. (1100 Вт, 5000 об/мин, 170мм). Пила может менять глубину и угол пропила.

Идеально выровняв пилу относительно одного из краев стола прикрепил ее винтами М4. Для этого мне пришлось просверлить железное основание циркулярки в четырех местах.

Для установки на стол в общем-то подойдет любая циркулярка, но если выбирать тип крепления винтами за основание - тогда лучше выбрать модель с железным основанием. Литое может треснуть.

Есть еще один популярный способ крепить циркулярку к столу, не сверля отверстия в основании - прикрепить ее при помощи прижимов, которые фиксируют основание, прижимая его к поверхности. Только мне этот способ показался не достаточно верным в плане точности и надежности установке и я не стал его применять.

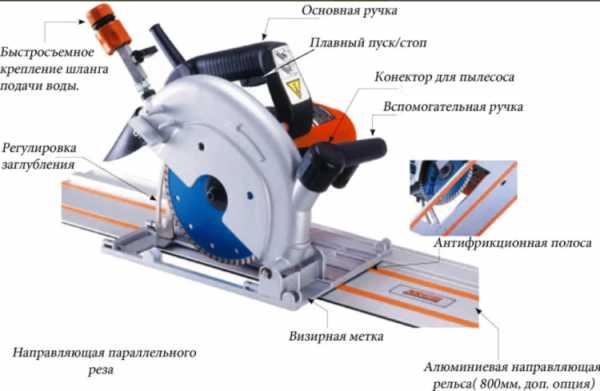

Еще один важный параметр ручной циркулярки - это возможность подключения пылесоса. Если пилить без пылесоса - в воздух поднимается мелкая древесная пыль.

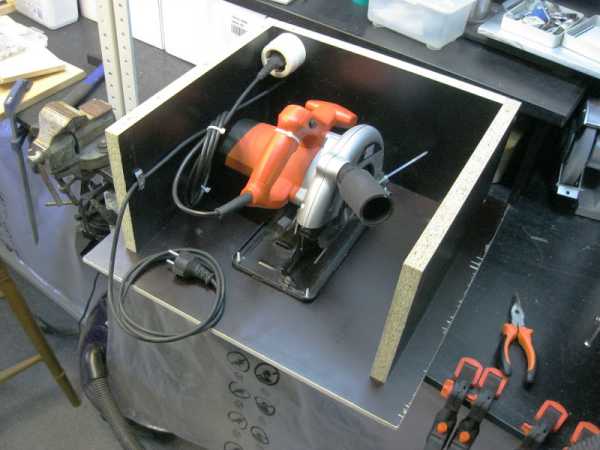

Основание сделал из 22мм панелей ДСП. Размеры основания выбрал такое, чтобы к краю столешницы можно было прикрепить оснастку.

Диск пропилился на верхнюю сторону столешницы. Высота - 40мм (диск по дереву Bosh 160мм). Столешница уменьшает глубину пропила на 9 мм. Глубина пропила выставляется на самой циркулярке. Удобно, что диск можно полностью спрятать в стол.

UPD: ВАЖНО! На ряде бюджетных циркулярок может оказаться так, что диск находится под незаметным наклоном. И все пропилы окажутся скощенными. Обязательно проверить инструментальным угольником, чтобы диск был под 90 град, относительно поверхности стола. (можно до установки пилы проверить угол относительно родной площадки. Если диск оказался не под прямым углом и нет возможности выставить идеальный угол площадки - можно подкладывать с одной из сторон под площадку несколько полосок жести, добиваясь идеального угла (можно шайбы под винты, которыми крепится пила к столу, но это решение хуже)

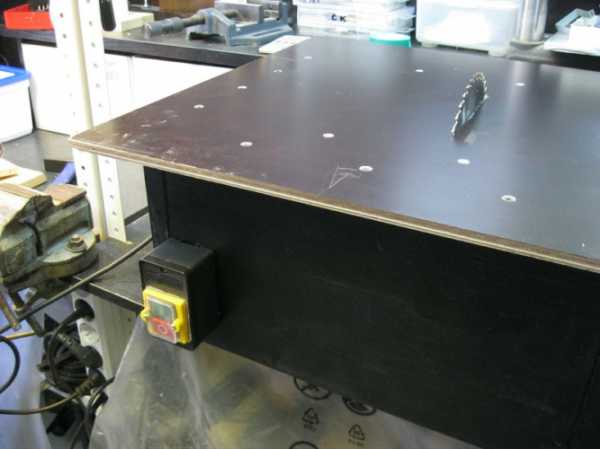

Чтобы пуском пилы было удобнее управлять - поставил кнопку пуска (получилось, что это - самая дорогая деталь моего стола 🙂 )

Внутри стола разместил розетку для пилы, которая будет теперь включаться кнопкой пуска.

Для этого кнопку пилы на рукоятке фиксировал стяжкой в нажатом положении.

Вот так можно подключить к пиле пылесос. В общем-то стол готов и можно пилить. (сделал за один вечер и одно утро).

Пилить без оснастки конечно можно, применяя рейки и струбцины, но неудобно.

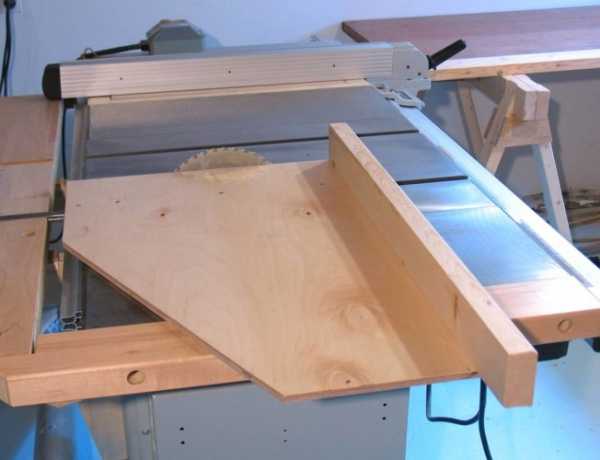

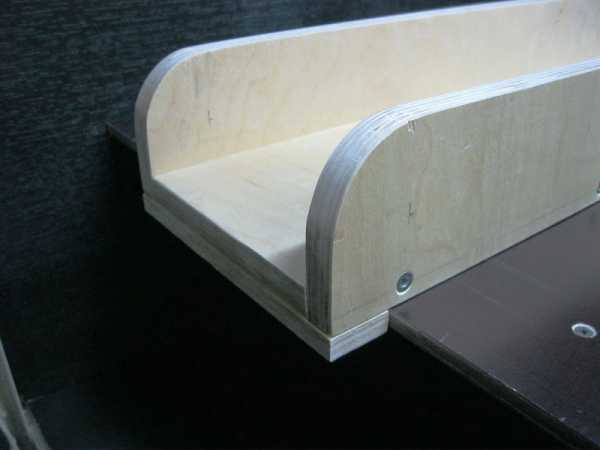

Для поперечного пиления сделал вот такие салазки .

Эта конструкция, прижимаясь к краям стола и выравниваясь относительно них, может двигаться вдоль пильного диска. Прижав салазкам рейку, можно легко ее перепилить ровно под 90о. Тонкие деревяшки можно класть внутрь салазок.

Вид снизу.

Вот так пилится рейка.

Можно даже нарезать рейку, как колбасу 🙂 Для примера нарезал несколько кусочков разной толщины.

Салазки решают только часть задач. Для продольного пиления нужен еще боковой упор.


Для этого я купил алюминиевую трубу 30х30 и пару винтов М6 с барашками.

Из фанеры склеил кронштейны, которые будут цепляться за край стола.

Упор получился простой и надежный.

Вцепляется в края мертвой хваткой.

У него есть только один недостаток - каждый раз, выставляя размер, приходится его выравнивать, чтобы он был строго параллелен диску.

И напоследок мелочь.


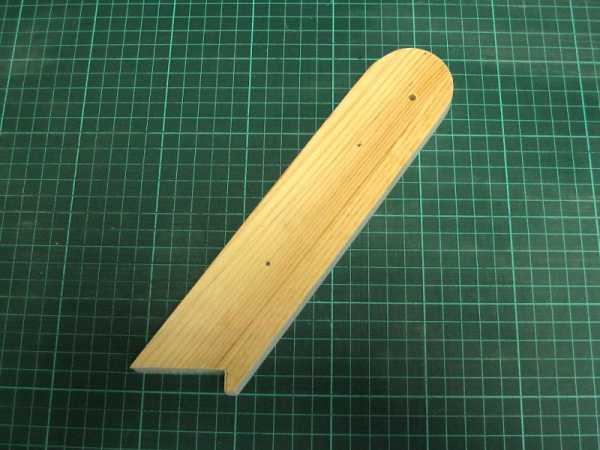

Циркулярная пила - опасный инструмент. Чтобы не отпилить себе пальцы я сделал из отходов мебельного щита простенький толкатель.

Я уже успел поработать с этим столом, пилил и рейки,мебельный щит, фанеру.Выполнять все эти работы стало гораздо легче, чем я это делал отпиливая ручной циркулярной пилой.

В будущем я еще доработаю этот стол:
- переделаю боковой упор для продольного пиления, чтобы, перемещаясь, он всегда оставался параллелен диску
- поставлю снимающийся расклинивающий нож, к которому будет крепиться защита диска
- Сделаю пылеотвод с верхней части стола. (Сейчас, когда пилю, диск выкидывает мне древесную пыль прямо в лицо)
- Доделаю усовершенствованный толкатель. Уже начал делать более интересную и удобную версию толкателя, об этом напишу в будущем.

Буду постепенно реализовывать это в будущем, а пока буду работать так.

Другие интересные посты о моих самодельных инструментах:
+ Фрезерный стол.
+ Контейнер-ловушка для стружки.
+ Направляющая для циркулярной пилы.

markellov.livejournal.com

Сообщества › Сделай Сам › Блог › Циркулярная пила из ручной дисковой пилы своими руками. Сделал! 😆

Занимаюсь изготовлением ульев-лежаков.

Циркулярка делалась именно для этого. Под размеры деталей улья.

Итак, взял две спинки от кровати. Полированные.
1.5 см. толщиной.
Главное, что они имели ровную плоскость.

Определил место для крепления пилы. (Делается это "в верх ногами").
Направляющими и струпцинами зафиксировал пилу.
Пропилил так, что бы она утопилась вместе с расклинивающим ножом. Просверлил шину вместе со столешницей.
Закрепил всё это 4-мя болтами.

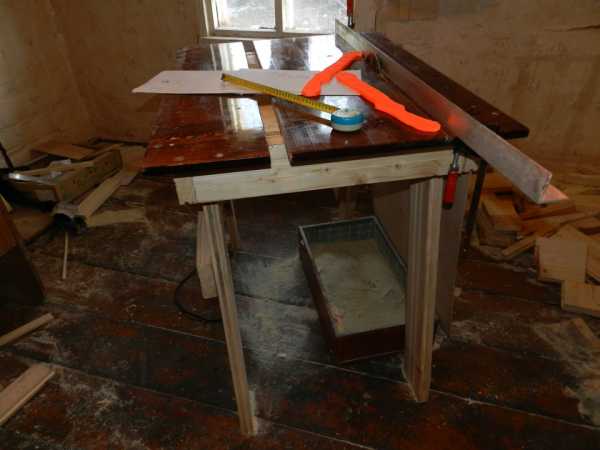

Из еловых досок собрал каркас стола. Закрепил на нём столешницу с пилой.
Пробный запил показал, что лучше снять защитный кожух. Он резонирует.

Потом оказалось, что пила вибрирует если пилить минимально выставив пильный диск. Когда он торчал на всю, то вибрации не наблюдалось.
Всё просто. Пила весит почти 6 кило. Хлипкая шина из 2-х миллимитрового железа не рассчитана на такую нагрузку.

Выход оказался прост.

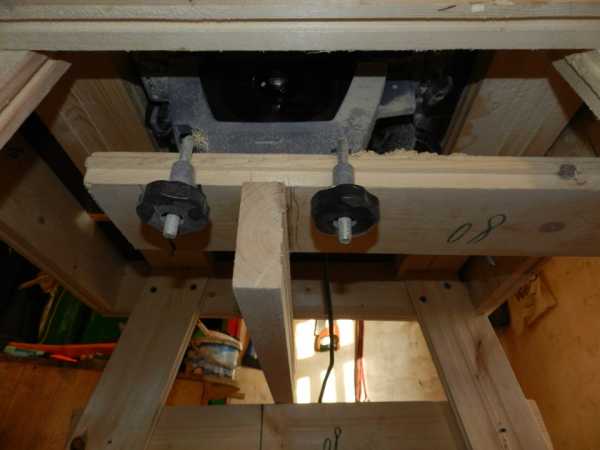

Сама пила имела крепления для пиления в перевёрнутом состоянии.
Закрепил её на штатные 2 струбцины к доске, к которой, в свою очередь, перпендикулярно была прикручена такая же доска.

Короче, теперь циркулярка и подвешена, и стоит на упоре одновременно.
Ничего не шатается и не вибрирует. То, что нужно!

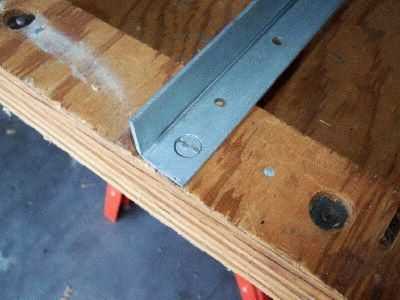

Направляющая (Алюминиевый уголок родом из СССР) крепится двумя струбцинами. Есть идеи и материал на будущее, но пока и так сойдёт.

Далее, для торцовки одинаковых заготовок и пропиливания пазов, сделал торцовочную каретку.

Фанера 7 мл. толщиной.
ТРИ направляющих: одна в центре и две по краям. (В перспективе думаю ещё помудрить с каретками).
В местах трения помазал литолом. Каретка скользит как по льду.

Это первый мой опыт. Но получилось практично!
Очень быстро пошла работа. Точность радует. Главное сразу настроить.

Пчёлы сегодня летали уже.
Завтра циркулярка снова загудит. Работы много.

Важно!
Не забываем о безопасности.
Новые пальцы вырастут только в следующей жизни. 👋😃

Кому лень крутить колёсико мышки смотрите видео из тех фото, которые в этом посте.

www.drive2.ru

Станина для ручной циркулярной пилы своими руками

Содержание статьи:

Если человек проживает в частном доме или у него имеется дачно-садовый участок, то наличие стационарной циркулярной пилы в арсенале домашнего мастера не только желательно, но и порой необходимо. К сожалению, стоимость промышленно изготовленного образца такой пилы не соответствует частоте ее домашнего использования, а для некоторых россиян просто не по карману. В то же время сделать «циркулярку» своими руками достаточно просто, использовав для этого привод швейной машинки или обычную электродрель. Однако качество выполнения работ и номенклатура выполняемых операций во многом зависят от станины циркулярной пилы.

Конструкция станины

Станина на циркулярную пилу

Простейшую станину циркулярной пилы, мощность привода которой не превышает 0,8…12 киловатта вполне доступно сделать своими руками из толстой фанеры и деревянных брусков. Для привода можно использовать электродрель «BOSCH GSB 19-2» (мощность 0,85 киловатт) или «DWT SBM-1050» (мощность 1,05 киловатта), которая при помощи специального кронштейна крепится к под плитой. Длина станины будет зависеть от длины распиливаемого материала. Для стола необходимо приобрести бакелитовую фанеру толщиной не менее 50,0 миллиметров. Конечно, для профессиональных работ деревянная станина не подойдет, но для того, чтобы распустить доски, быстро перепилить бруски, такой самодельной конструкции вполне достаточно.

В общем случае станина будет состоять из основания и столешницы (рабочего стола). Конечно, при ручном самостоятельном изготовлении циркулярной пилы надо стремиться максимально упростить конструкцию. Конструкция рабочего стола в первую очередь будет определяться конструкцией узла крепления режущего диска. В самодельных циркулярных устройствах используется или циркулярный диск, закрепленный непосредственно в патроне электродрели, или (что более предпочтительно) двух опорный вал, приводимый во вращение от электродвигателя через ременную передачу.

Изготовление столешницы

Съёмная часть пильного стола с циркулярной пилой

На первом этапе изготовления станины с деревянной столешницей своими руками имеющийся лист фанеры размещают в соответствии с имеющимся эскизом или чертежом. Для того, чтобы уменьшить число распилов, разметку проводят от кромок листа. В качестве инструмента используют ножовку с мелким зубом или электролобзик.

На нижней стороне отпиленного куска намечают прорезь для диска. Пропил можно выполнить пальчиковой фрезой, закрепив ее своими руками в патрон электродрели. Для того, чтобы соблюсти прямолинейность кромок пропила, к столешнице струбцинами крепят простейший самодельный копир из двух металлических уголков.
Дальнейшие работы зависят от механизма крепления диска циркулярной пилы. Наиболее просто его ручным способом установить на двух подшипниковых опорах, а привод осуществлять через ременную передачу от отдельного электродвигателя или от электродрели.

Для придания дополнительной жесткости столешницы по его краям желательно закрепить ребра жесткости, которые можно сделать из брусков или алюминиевых уголков. Крепление ребер жесткости к столу осуществляется при помощи саморезов. Для придания большей прочности всей конструкции дополнительно на место стыка можно нанести слой эпоксидного клея, который будет фиксировать брусок к столешнице по всей плоскости стыка.
Расстояние от края столешницы до бруска должно быть равным 2,0…4,0 сантиметра.

После этого, в соответствии с выбранной конструкцией привода, крепят опорный узел циркулярного диска. Для надежности крепления фиксацию корпусов подшипников к станине лучше осуществить с использованием винтового, резьбового соединения. При этом потайные головки винтов находятся на верхней плоскости столешницы и не должны выступать над ее плоскостью. Верхнюю рабочую поверхность рабочего стола следует покрыть износостойким лаком и отполировать.

Для большей безопасности работы с самодельным устройством над режущей кромкой диска желательно установить качающийся защитный кожух.

Конструкция основания

Для безопасной работы самодельной циркулярной пилы стол должен устанавливаться на достаточно жесткое и прочное основание. Чтобы его сделать ручным способом, фантазии мастера предоставляется полная свобода. Основание можно сделать в виде деревянного подстолья, но лучше сварить из уголка (типа аквариумного каркаса) в соответствии с размерами столешницы.

Некоторые нюансы изготовления

Электрический двигатель

Основным параметром, который определяет конструкцию самодельной «циркулярки», является толщина распиливаемых досок. Для бытовых работ своими руками обычно распиливать древесину толще 15,0 …20,0 миллиметров не требуется. Для изменения глубины пропила можно использовать и/или сделать специальный механизм подъема диска, но это значительно усложнит конструкцию самоделки.

При выборе приводного электродвигателя следует учитывать частоту вращения его вала. Используя ременную передачу, можно сделать изменение числа оборотов своими руками. Если предполагается в качестве привода использовать электродрель, то предпочтение следует отдать моделям с изменяемой частотой вращения патрона, тогда пользоваться такой циркулярной пилой, сделанной своими руками, будет одно удовольствие.

Вывод

Несмотря на примитивность описанной конструкции, она заметно облегчит домашние работы своими руками, начиная от столярных операций с досками и заканчивая поперечной распиловкой обрезанных с садовых деревьев толстых сучков.

Обзор и сравнение заводских моделей

Модель Einhell RT-TS 920 Hitachi C10RD Jet JBTS-10 Metabo TKHS 315
Мощность, Вт 900 1600 1700 2000
Глубина пропила, мм 45 73 76 85
Диаметр, мм 205 250 254 315
Частота шпинделя, об/мин 4800 4800 5000 2990
Вес, кг 13,2 27,7 35 62
Габариты, мм 580*455*340 730*590*370 1100*800*1020 860*620*470
Einhell RT-TS 920
Hitachi C10RD
Jet JBTS-10
Metabo TKHS 315



stanokgid.ru

Циркулярка своими руками: чертежи, описание и видео

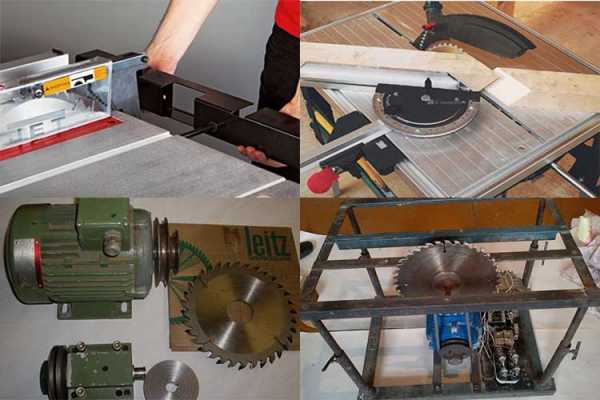

Самодельная циркулярная пила является своеобразным подручным инструментом, способным справиться с рядом строительных задач в бытовых условиях. В принципе, самому сделать циркулярку не составит труда даже в том случае, если вы не владеете какими-то специальными навыками, главное – иметь хоть небольшое представление о работе с металлом. Необходимый материал обычно удается отыскать в гараже или домашней мастерской, и здесь подойдет стальной уголок, профильная труба прямоугольного сечения и движок. Собранную циркулярку можно поставить на имеющийся верстак или же, за неимением такового, придется сооружать стол для циркулярной пилы своими руками. Что касается мотора, то вы можете использовать агрегат от старой стиралки или мотоблока, но обо всем по порядку.

Ручное устройство из угловой шлифмашинки

Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать мини циркулярную пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату. Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска. При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.

На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.

Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи. Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками. Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора. Равномерность зазора, как обычно, регулируем шайбами.

На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.

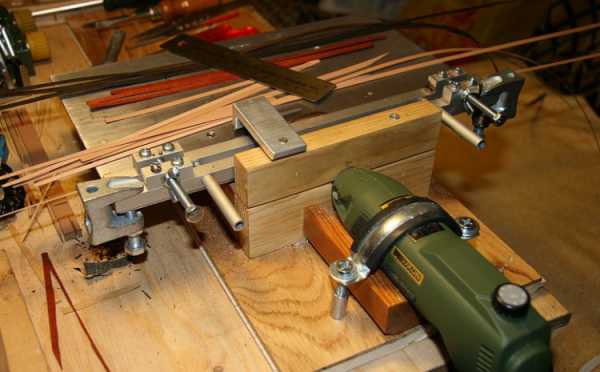

Миниатюрный циркулярный станок настольного типа

В предыдущем разделе статьи мы рассказали, как сделать мини циркулярную пилу ручного типа из угловой шлифовальной машинки, а теперь хотим поделиться с вами секретом ее превращения в стационарный образец для большего удобства в использовании. Такой процесс очень прост и подразумевает сборку П-образной станины для циркулярной пилы из трубы диаметром 14 – 20 мм с подвижным поперечным рычагом. Конструкцию изготавливают так, чтобы ее нижние концы изгибались горизонтально вдоль направления реза, при этом они крепятся на стол для ручной циркулярки болтами. Устойчивость станины циркулярки обеспечивается за счет дополнительных опор, для чего на горизонтальную перемычку надевают качающийся рычаг, сваренный из трубы в форме буквы «Т».

Подвижность элемента достигается путем распиливания горизонтального сегмента на две равномерные части, которые после монтажа скрепляются хомутами. К вертикальной части станины на хомут фиксируется дисковая пила. Стол из ручной циркулярной пилы в сборе может функционировать в качестве отрезного станка, если на болгарку установить штатный режущий диск. Стоит отметить, что сквозной пропил здесь не превысит 80 мм, и для обработки более крупных пиломатериалов потребуется самодельный циркулярный станок посерьезнее, о котором и пойдет речь далее.

Стационарный станок

Циркулярный станок, максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому перед тем как сделать циркулярную пилу стационарного типа, необходимо продумать все до мелочей. В принципе, настольная мини циркулярная пила от стационарной отличается высотой станины, что напрямую зависит от характера выполняемых работ и габаритов заготовок, которые будет обрабатывать устройство. Разовая работа может осуществляться на компактной настольной пиле, при этом циркулярку из ручной дисковой пилы можно без проблем спрятать в сарае или кладовке, а столяру, постоянно проводящему манипуляции с пиломатериалом, понадобится стационарная самодельная циркулярка. Ниже размещена схема, на которой подробно расписаны все элементы и приспособления для циркулярной пилы такого типа.

Как видно из рисунка, самодельные циркулярки данного типа имеют понятную конструкцию, а чертежи, подобные представленному выше, существенно облегчают процесс их сборки. Перед тем как сделать циркулярку, а также смонтировать циркулярный стол своими руками, рассмотрим каждую деталь агрегата отдельно, чтобы знать все тонкости его работы и монтажа.



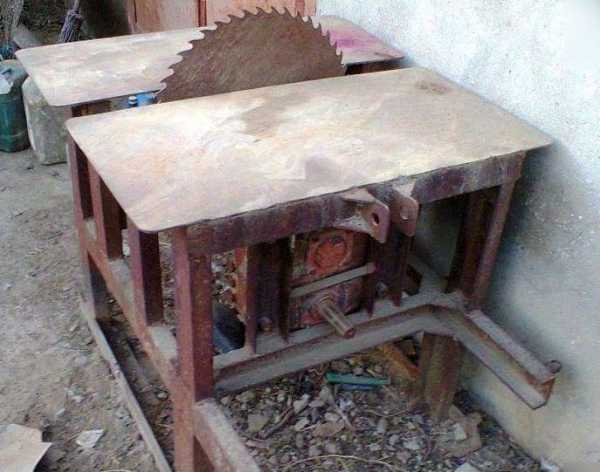

Стол для циркулярки

Стол для ручной циркулярной пилы с прорезью по центру иногда переделывают из обычного кухонного или же собирают из брусьев либо металлических профилей. Стол для дисковой пилы специалисты настоятельно рекомендуют покрывать листом оцинкованного металла, так как без покрытия основе грозит истирание по центру от постоянного трения пиломатериала, что в свою очередь негативно повлияет на качество пропила, да и глубина реза будет неравномерной. Поперечные связи, укрепляющие распиловочный стол, лучше изготавливать из стального уголка 60 – 80 мм с горизонтальным сегментом наружу для того, чтобы упростить монтаж бокового ограничителя. Самодельный стол, на который будет установлена циркулярка из дисковой пилы, должен быть прочным и устойчивым, а также его необходимо надежно фиксировать в неподвижном положении.

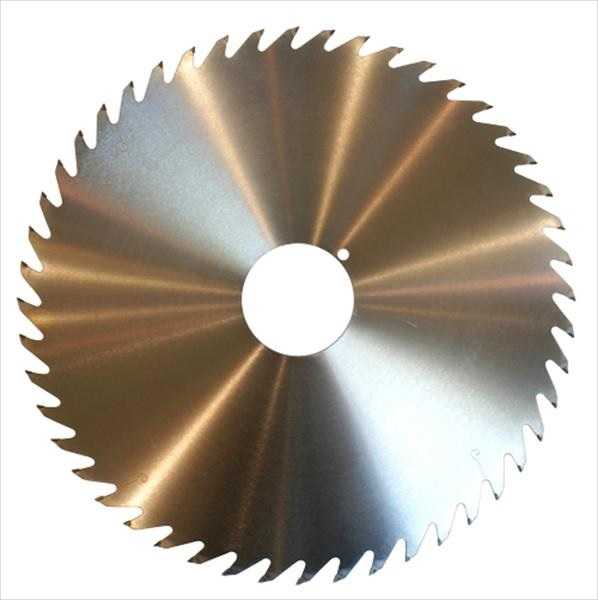

Пильный диск

Зубчатый диск должен возвышаться над поверхностью стола циркулярки максимум на треть от своего диаметра, в противном случае он не будет пилить дерево как следует, да и сам процесс станет опасным. Если нужно разрезать брус диаметром, к примеру, 100 мм, аналогичный параметр резака не должен превышать 350 мм, однако и движок здесь потребуется с мощностью от 1 кВт. Для заготовок диаметром свыше 150 мм мини циркулярка, сделанная вручную, вряд ли подойдет. На некоторых заводских циркулярных станках предусмотрен расклинивающий нож, который установлен позади диска на расстоянии 2 – 3 мм от зубьев пилы. Он исключает заклинивающий момент из-за смыкания частей распиленной заготовки, поэтому может быть весьма полезен и в случае, когда собирается самодельная циркулярка.

Боковой упор с возможностью регулировки

Поставить качественный упор удается из стального уголка сечением около 80 мм, который на 3 – 4 см длиннее конструкции стола. Плоские стороны уголка загибаются вниз так, чтобы их ширина была на полтора см больше толщины стола. После монтажа упор фиксируется на самодельный стол циркулярки в заданном положении при помощи болтов. Регулировку данного элемента проводят согласно шаблону, помещенному между ним и резаком.

Вал

Вал, устанавливаемый на циркулярку, является наиболее ответственным узлом, поэтому его вытачиванием и тестированием в сборе с диском должен заниматься исключительно специалист на специальном оборудовании. Изделие из трубы с небрежно зафиксированным кругом исключается сразу, ведь малейшие погрешности в работе данного элемента обернутся крупными неприятностями вроде поломки оборудования, порчи заготовки и получения травмы оператором. Оптимальным решением будет приобретение готового вала с посадочным местом для резака. Лучше отдавать предпочтение шариковым самоустанавливающимся подшипникам, имеющим криволинейную форму внутренней поверхности, иначе сделанный собственноручно узел быстро разрушится и вал, установленный на самодельную циркулярку,придет в негодность.

Передача

В нашем случае идеальным вариантом будет клиноременная передача, а вот от шестеренчатого жесткого механизма лучше отказаться, так как такая самоделка не гарантирует безопасности. Если в пиломатериале вдруг попадется гвоздь, ротор двигателя спровоцирует разрушение диска, что может привести к травматизму. Если внутренний диаметр шкивов ременной передачи небольшой, то будет обеспечено проскальзывание, а натянутый ремень послужит своеобразным демпфером. Передаточное число обычно выбирают исходя из оборотов двигателя, обязательно учитывая разрешимое количество оборотов диска. Чем меньше диаметр пильного круга, тем большей может быть частота его вращения, и тем чище будет пилить переделанный агрегат.

Мотор

Среди самодельных устройств наибольшей популярностью пользуется циркулярка, собранная из двигателя от стиральной машины.Этот выбор объясняется тем, что схема ее работы наилучшим образом подходитдля подобных целей. В отличие от коллекторных агрегатов, которыми обычно снабжается электроинструмент, двигатель от стиральной машины работает на менее высоких оборотах, а это значит, что он показывает более длительную работу, обладает повышенным КПД и не так подвержен разного рода засорениям. Также можно использовать трехфазный двигатель, но тогда потребуются дополнительные расходы на приобретение пускового и рабочего конденсатора, поэтому экономичнее обходиться устройством от стиральной машинки. Вот, в общем-то, и все премудрости.
