Циркулярная пила стационарная своими руками
У любителей есть неплохой выход из сложившегося положения – сделать циркулярный станок самостоятельно теми инструментами, которые присутствуют у большинства мастеров. Но перед началом производства работ рекомендуется ознакомиться с существующими инженерными решениями и особенностями работы оборудования.
Особенности циркулярной пилы
Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.
Какие общие особенности деревообрабатывающих механизмов?
- Высокая скорость движения зубьев пилы. Так обеспечивается качество распиливания. Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах. Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки.
Циркулярная пила — эффективный и функциональный инструмент для распиливания самых различных материалов
- Прочность всех узлов. Имеется в виду не способность выдерживать значительные статические нагрузки, хотя и это очень важно. Стол может без проблем воспринимать большие усилия такого вида, но в то же время вибрировать от воздействия даже относительно незначительных динамических разнонаправленных нагрузок. Такое состояние не оказывает негативного влияния на технику безопасности, но заметно ухудшает качество распила. На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т. д.
Качество работы также зависит от выбранного диска для циркулярной пилы

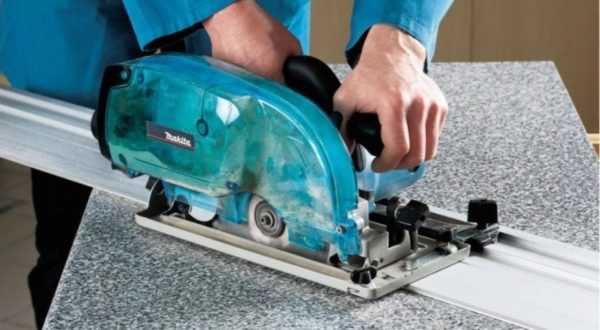

Дисковая пила Makita 5017 RKB оборудована пластиковым контейнером для сбора опилок и эффективной системой пылеотвода
Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?
Варианты конструкции
Теперь необходимо немного ознакомиться с возможными конструктивными решениями.
| Тип циркулярной пилы | Краткое описание технических особенностей и эксплуатационные характеристики |
|---|---|
С асинхронным электрическим двигателем | Однофазные двигатели нужно покупать в специализированных магазинах, дополнительно необходимо иметь вал на подшипниках. Это самая сложная для изготовления и дорогая по цене циркулярная пила. Если точно подсчитать все затраты, включая стоимость материалов на изготовление стола и потерянное время, то экономически целесообразнее купить готовый станок для домашнего пользования. Кроме того, полное изготовление прочной металлической станины пилы со всеми регулировочными приспособлениями в домашних условиях невозможно, придется обращаться в механические мастерки для точения и фрезерования некоторых деталей. Начинающим мастерам не рекомендуется использовать этот вариант циркулярной пилы. |
 Двигатель от стиральной машины | Такие решения предлагают пожилые столяры, они еще помнят стиральные машины с мощными двигателями. В те временная никто не экономил электрическую энергию, мощность всегда устанавливалась со значительным запасом. Сегодня ситуация изменилась, на стиральных машинах монтируются маломощные экономичные двигатели. Делать на их основании станок, который в состоянии распиливать лишь фанеру толщиной в несколько миллиметров, нет никакого смысла. |

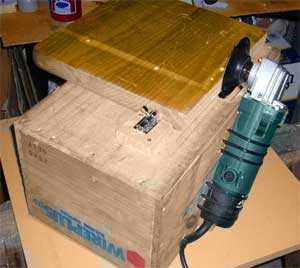

Для привода приспособить угловую шлифовальную машинку | Крайне нежелательный вариант по нескольким причинам. ● Во-первых, рекомендованная скорость вращения вала циркулярной пилы не более 2–3 тыс. об. в минуту, а болгарка дает 9–11 тыс. об. Материал изготовления зубьев, углы заточки, величина развода и прочие очень важные параметры дисковых пил рассчитываются исходя из этого параметра. Категорически запрещается использовать их на таких больших оборотах. ● Во-вторых, мощность болгарки примерно 1 кВт, что очень мало для стационарной циркулярки, она не сможет распиливать толстые доски. А для резания только одних реек делать опасный для жизни стационарный станок нецелесообразно. |
Вывод. Для непрофессионального мастера самым оптимальным вариантом изготовления стационарной циркулярки следует считать использование в качестве привода переносной дисковой пилы.
Преимущества переносной пилы
Ручная циркулярная пила
Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.
- На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
- Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
- Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
- Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.
Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилой
Ручная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструмент

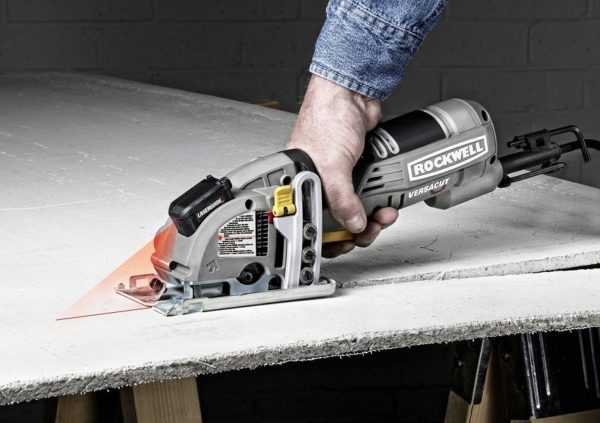

Сетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой
В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.
Видео — Как выбрать циркулярную пилу
Пошаговая инструкция по изготовлению станка
Предлагаемая нами технология не предполагает использование сложных деревообрабатывающих станков и оборудования, это намного облегчает процесс для начинающих. Перед началом рекомендуется изготовить простейшее приспособление в виде большого деревянного угольника. Делается оно из бруска 10×30 мм и полоски фанеры 10×50 мм. Оно намного упростит процесс разметки и контроля правильности размеров отдельных деталей станка.
Стол делается из старой ламинированной ДСП, но отлично подходит специальная влагостойкая фанера для бетонных работ. Если у вас есть возможность, то купите этот материал, не пожалеете. Лучше выбирать иностранных производителей, но это обойдется дороже.
Шаг 1. Сделайте раскрой материала для столешницы.
Раскрой материала для столешницы
Конкретные размеры большого значения не имеют, исходите из размеров щита и свободного пространства в мастерской. Нужно понимать, что на длинном столе лучше удерживаются заготовки, что облегчает распил длинных досок.
Для обеспечения ровного и перпендикулярного распила пользуйтесь приготовленным приспособлением, рейка должна упираться о кромку ДСП, а пила скользить по полоске фанеры, закрепленной струбциной.
Закрепленная рейка

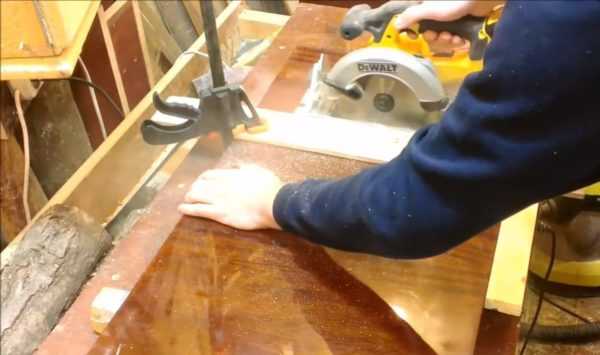

Отпиливание ДСП
У нас центральная часть стола станка имеет ширину 36 см, две боковые по 18 см. Между ними установятся деревянные рейки из твердых пород древесины для крепления каретки поперечного реза. Такая каретка намного упрощает торцевание и распил деталей.
Замер расстояния для отпиливания ДСП
Процесс отпиливания

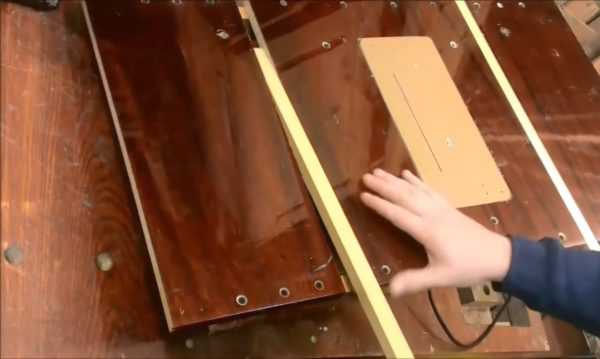

Три части столешницы, между которыми будут лежать незакрепленные рейки, передвигающиеся вместе с кареткой во время распила материалов

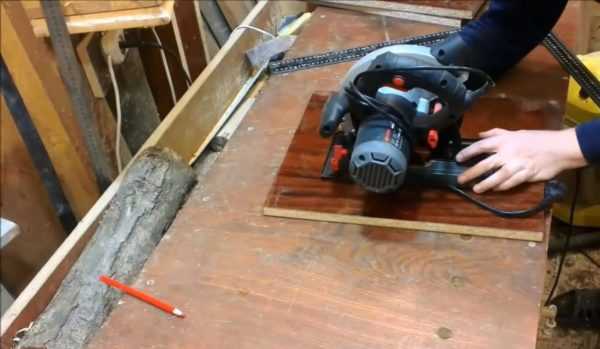

Шаг 2. Положите пилу на центральную часть стола и шилом обведите контур металлической площадки.

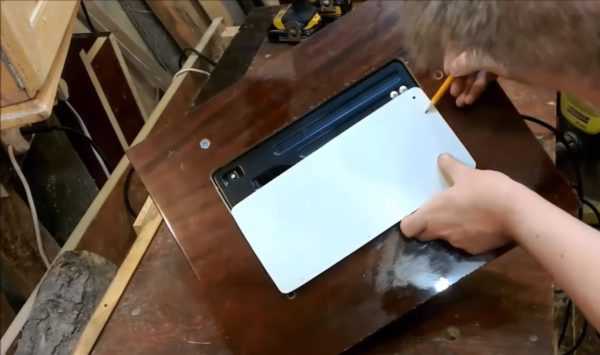

Разметка
Шаг 3. По углам стола просверлите отверстия, делать это можно обыкновенной дрелью или на сверлильном станке.

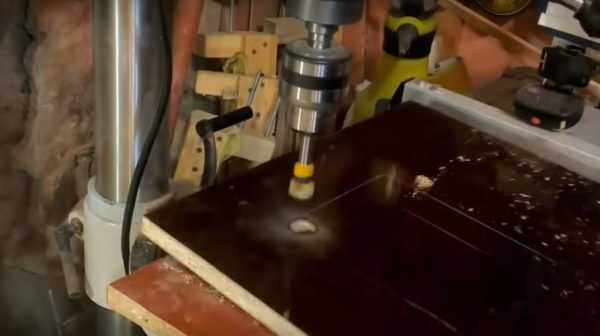

Высверливание отверстий
Шаг 4. Электрическим лобзиком аккуратно вырежьте проем для пилы.
Вырезание проема для пилы лобзиком
Используя его в качестве шаблона, нарисуйте вкладыш и лобзиком вырежьте его.
Разметка вкладыша
Вырезание вкладыша
Есть варианты не делать вкладыш, то в таком случае уменьшается максимальная глубина резания. Конкретное решение принимайте в зависимости от планируемого использования пилы, но практики всегда советуют рассчитывать на максимальные параметры. Дело в том, что никто не может предвидеть требования к станку на длительную перспективу.
Шаг 5. Закрепите на столике пилу. Приспосабливайте для этого различные подручные материалы, подбирайте их по длине и толщине.
Пилу нужно закрепить
Фото пилы на столешнице
Важно. Никогда не закручивайте саморезы в ДСП без предварительного высверливания отверстия. Плита не рассчитана на такие нагрузки и может дать трещины.
Закрепите пилу с обратной стороны стола.
Пила закреплена бруском и металлической пластиной
Вид снизу

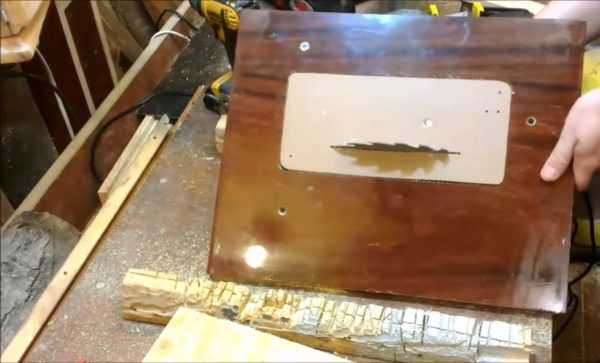

Шаг 6. Установите на место вкладыш. Он делается из прочного материала, желательно стали или алюминия, но подойдет и пластик. Вкладыш должен выдерживать сильные ударные нагрузки, которые возникают во время пиления, ДСП не справляется с такими задачами.
Разметка вкладыша

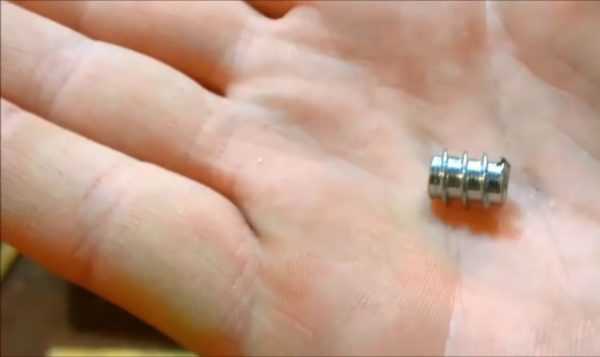

Используемые для крепления метизы
Деталь фиксируется к подошве пилы, надо готовить отверстия и использовать различные метизы.
Закрепленный вкладыш
Шаг 7. Сделайте разметку под боковины столешницы, они будут фиксироваться при помощи саморезов. Закрепите на клей все части стола на поперечных штангах. С лицевой стороны они дополнительно прикручиваются саморезами с потайными головками, под них отверстия обязательно зенкуются.
Шаг 8. Проверьте ход деревянных реек. Если они в некоторых местах клинят, то надо найти причину и устранить ее. Рейки должны скользить свободно, но без шатаний.
Проверка хода реек
Практический совет. Намного проще вместо реек установить металлические профили. Для этого требуется меньше времени, а качество работы станка намного увеличивается.
Пример стола для циркулярной пилы, установлены металлические профили
Купить профили можно в любом строительном магазине, по возможности приобретайте алюминиевые элементы. У них небольшой коэффициент трения, а это очень важно для плавного передвижения каретки поперечного реза.
Шаг 9. К нижней части стола прикрепите доски ДСП или пластик, они предупреждают выпадение реек.

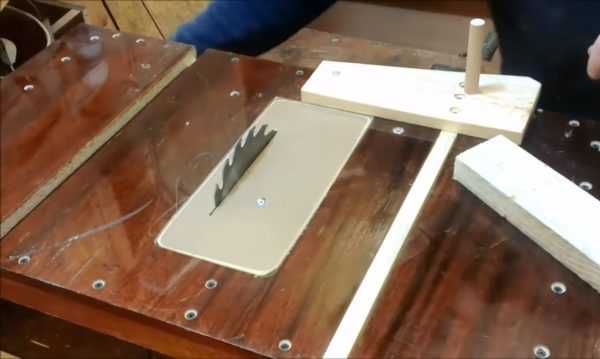

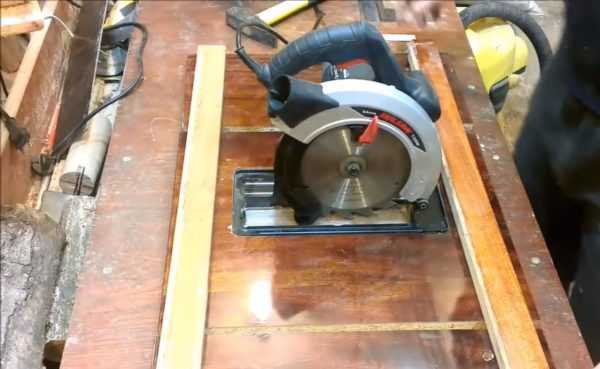

Испытайте работоспособность станка. Временно установите его на ровную поверхность, включите в сеть и распилите несколько досок.

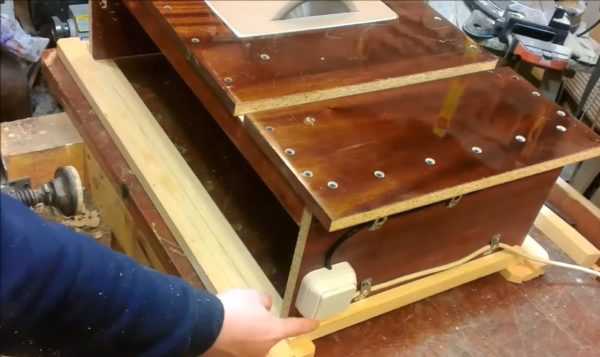

Выключатель для удобства включения пилы
Сразу обращайте внимание на нехарактерные звуки и вибрации. Надо выяснить причину их появления и немедленно устранить. На этом этапе изготовления стационарной циркулярной пилы выполнять корректировки намного проще, чем на полностью собранном механизме. Все в норме – продолжайте сборку оборудования.
Видео — Простой распиловочный станок
Видео — Стол для циркулярной пилы
Изготовление боковых упоров стола и приспособлений для распиливания
После того как вы устранили проблемы, обнаруженные при испытании, на пиле сделайте заготовки для боковин стола. Размеры произвольные, можете привязывать их к своим фактическим потребностям и параметрам имеющихся материалов.
Шаг 1. Подготовьте заготовки для боковин.
Практический совет. Для ускорения процесса торцевания к пиле приделайте временное устройство – небольшой отрезок ровной доски под угольник прикрепите саморезами к рейке.
После торцевания заготовок временное приспособление снимается, станок возвращается в прежнее состояние.
Шаг 2. Установите столик на постоянные ножки, засверлите отверстия и зазенкуйте их под потайные головки саморезов.
Шаг 3. В нижней части боковин прикрепите доски соответствующей длины. Они усиливают конструкцию и увеличивают площадь упора. За счет этого повышается устойчивость конструкции, что очень важно для циркульного станка.
Интересный факт. Вы никогда не интересовались, почему все старые станки имеют литую тяжелую станину? В те времена отечественная промышленность не могла изготавливать точные детали для высокооборотных механизмов, из-за этого во время их работы неизбежно появлялись биения. Тяжелая станина гасила вибрации – повышалось качество обработки. Это мы к тому, какое большое значение имеет качество всех элементов циркулярки.
Шаг 4. Еще раз испытайте конструкцию, в этот раз давайте максимальные нагрузки.
Приспособление для подачи распиливаемых материалов
Боковой упор стола
Видео — Самодельный упор для циркулярки

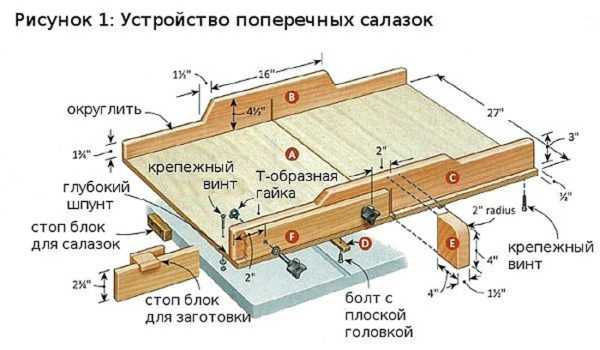

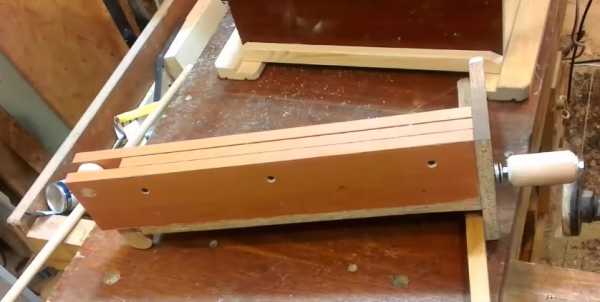

Изготовление каретки
Схема каретки
Делается она из полочки ДСП толщиной 16 мм.
Шаг 1. Вдоль краев высверлите отверстия для полозьев, прозенкуйте их. Расстояние между крепежами примерно 10 см.
Шаг 2. Прикрутите основание каретки к деревянным рейкам, установленным на столешнице. Проверьте ее ход, если есть проблемы, то скользящие деревянные поверхности можно намазать мылом или парафином. Большие заедания придется шлифовать мелкой наждачной шкуркой. Работайте очень осторожно, проверяйте ход, не снимите лишний материал.
Шаг 3. Прикрутите две спинки, постоянно замеряйте углы, все они должны быть прямыми.
Шаг 4. Пропилите отверстие для пилы. Делается это в несколько этапов.
- Установите каретку в пазы, приподнимите ее вверх, плоскость не должна касаться зубьев пилы.
- Включите пилу и медленно опускайте каретку. Отверстие пропиливается до тех пор, пока каретка не опустится в горизонтальное положение.
- Аккуратно сделайте отверстие по всей длине каретки.
- Поверьте угол, добейтесь правильного положения. Если все в норме, то надо дополнительно закрепить спинки каретки.
Шаг 5. Установите параллельный пиле упор, убедитесь в его работоспособности.
Каретка для настольной циркулярки
Вид спереди. Для удобства перемещения каретка оборудована ручкой

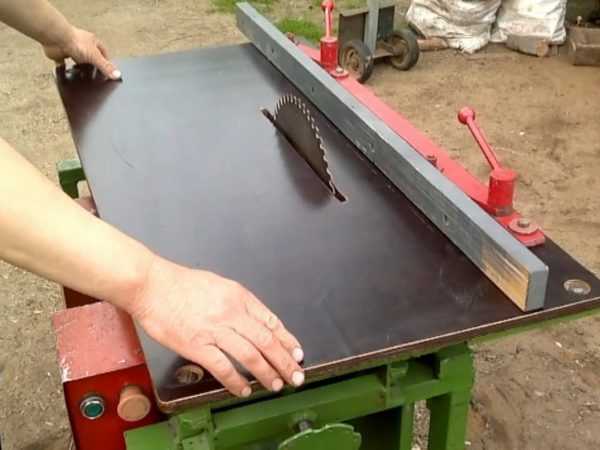

Стационарная циркулярная пила готова к использованию, можете делать собственными руками различные изделия из дерева. Это очень увлекательный и полезный процесс.
Как ровно распилить доску вдоль и поперек
Видео — Каретка для циркулярки
Стационарная циркулярная пила намного увеличивает производительность труда и повышает его безопасность. Такой станок должен быть у каждого начинающего мастера, сделать его можно с использованием минимального набора инструментов. Мы рассказали лишь об одном варианте изготовления пилы, но существует много других не менее интересных решений. Как изготовлять различные виды столов для циркулярной пилы можно прочитать на страницах нашего сайта.
mebel-expert.info
Самодельная циркулярная пила своими руками чертежи
Самодельная циркулярная пила своими руками, чертежи конструкции, схемы и подробное описание.
Описание конструкции.
В рассматриваемом варианте исполнения, предусмотрены следующие регулировочные узлы:
1. Натяжения ремня осуществляется четырьмя болтами М8 DIN 933, которые прижимают подвижную часть механизма к неподвижной. На подвижной части механизма, закреплен электродвигатель. В ней нарезаны четыре резьбовых отверстия М8. В неподвижной части проделаны пазы под размер регулировочных болтов. Подвижная станина скользит по болтам вправо или влево. Регулировка производится следующей последовательности: отпускаем болты; руками натягиваем ремень, надавливая на электродвигатель: зажимаем болты.
2. Глубину пропила регулируется за счет поворота всего сборочного узла пильного диска относительно оси. Ось расположена в противоположенной части станка, относительно гаек фиксации. Фиксация нужного положения осуществляется двумя гайками фиксации М12 под ключ 19 размера.
3. Ширины пропила или направляющая плоскость вдоль пильного диска, изготовленная из дюралевого уголка размером 30х70 (мм). В малую часть уголка вставлены штифты с натягом, при помощи которых, уголок легко передвигается вдоль сквозных пазов, проделанных в плите станка. По середине штифтов, снизу плиты расположен болт М8. В нужном положении уголок фиксируется на столе гайками барашками.
Вид регулировочного узла снизу стола
Вид регулировочного узла сверху стола
Характеристики пилы циркулярной:Мощность, Вт – 750
Питание, В – 220
Число оборотов в минуту, об/мин – 1500
Диаметр пильного диска, мм – 180
Посадочный диаметр пильного диска, мм – 20
Максимальная глубина пропила, мм – 50
Максимальная ширина пропила от направляющей плоскости, мм – 150
Габаритные размеры:
Ширина, мм – 450
Длина, мм – 700
Высота, мм – 411
Конструктивные особенности:

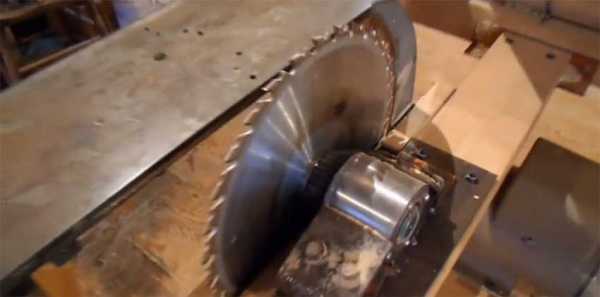

• самодельная циркулярная пила на двухрядных шариковых подшипниках, что значительно увеличивает сроки службы оборудования
• станина выполнена из квадратной трубы, предусмотрена возможность ее стационарного крепления к полу или верстаку
• стол толщиной шесть миллиметров, изготовлен из металлической плиты
• внутри рамы установлен защитный кожух от древесной стружки, изготовленный из листового металла толщиной 0,8 … 1,0 мм
Ну а теперь, все по порядку
В следующей статье ознакомимся с устройством циркулярной пилы.
Заказать чертеж
Поделитесь с друзьями!
kak-cdelat.ru
Стационарная циркулярная пила своими руками
Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака. На этот раз я расскажу вам о том, как смастерить циркулярную пилу в домашних условиях используя ручную пилу, а старый рабочий двигатель от стиральной машины превратить в привод мини-пилорамы! Циркулярная пила стационарная своими руками это вполне не дорогое удовольствие под силу каждому и надеюсь для вас станет неотъемлемым инструментом в хозяйстве.
Введение
Именно при помощи такого приспособления можно осуществить распил материала, да тем более под любым углом и выбрать необходимое сечение. Зачастую каждый из нас желает сэкономить на покупке дорогостоящего оборудования и инструмента, вот и приходится включать свои мозги и проявлять немного изобретательности.
Далее я расскажу, каким образом из ручной пилы можно изготовить циркулярное приспособление.
И так начнем. Ни один из станков не обходится без основания. В качестве нашего варианта мы используем пару деревянных козлов (как вариант можно использовать металлические), связываем их между собой доской 50×150 мм.
Ниже привожу схематический чертеж:
Станина станка: 1 — козлы; 2 — доски 50×150 мм.
На подготовленное основание закрепляем стол. Он в свою очередь сформирован из двух стальных прямоугольных пластин размером 200 мм×4 мм. Между собой пластины связываются перемычкой с одной и другой стороны. Крепим при помощи шурупа. Внутренние края пластины должны быть строго параллельны друг другу, это крайне важно! Зазор между пластинами устанавливаем 12 мм (рекомендуемый зазор в пределах 10 – 12 мм).
Ниже привожу подробный и более наглядный чертеж:
1 — фанерная перемычка; 2 — стальная пластина; 3 — вкладыш; 4 — пильный диск; 5 — шурупы; 6 — винты с потайной головкой; 7 — доска станины.
После того как стол закреплен займемся монтажом ручной пилы в наш подготовленный зазор между пластинами. Для этого просверливаем отверстия в пластинах под потайные винты. Диаметр отверстий подгоняем под свои крепежные материалы (на чертеже под номером 6). Данной операцией мы сохраним гладкость пластин.
Особое внимание стоит уделить центрации пильного диска. Он должен быть строго параллелен пластинам и не должен иметь деформаций.
Как только параллельность достигнута, осуществляем стяжку нашей конструкции винтами. Вставляем вкладыш с прорезью под пильный диск. Рабочий стол готов, после этого монтируем его на станину винтами с гайками, опять же крепеж берете тот, который есть у вас.
С нижней части станины крепим розетку на 220 В для питания пилы, и щиток с аварийной кнопкой отключения.
Вот и каркас циркулярки готов к первому запуску. Как вы видите все до безумия просто. Дешево и сердито, а за то какой помощник в хозяйстве!
Собираем привод
А теперь я опишу, как из стиральной машины изготовить пилораму. Хорошей деталью для нашей циркулярки послужит электродвигатель стиральной машины. Демонтируем двигатель из корпуса и проверяем на работоспособность. Подключение двигателя опишу немного ниже.
И так начнем со станины. Изготовим каркас из металлического уголка размером 3 – 4 мм либо же используем ДСП. В нашем случае рабочий стол изготовлен из листа фанеры. Естественно в листе вырезаем технологический проем под пильный диск.
Ширину подгоняем от применяемого пильного диска с небольшим запасом. Подготавливаем пруток. Он будет исполнять роль стоек. К рабочему столу крепим электродвигатель, предварительно просверлив отверстия под его крепление. В качестве крепления будут служить кронштейны с отверстиями под болт. Собираем конструкцию.
На чертеже все будет видно и понятно:
Принцип действия электродвигателя от стиральной машины на циркулярке это передача движения валу. На валу запрессован малый шкив. Большой шкив запрессован соответственно на валу дисковой пилы. Связывает шкивы клиновидный либо ручейковый приводной ремень. Профиль и размер ремня выбираем в зависимости от количества ручейков на шкивах и его ширины или в зависимости от того что у вас имеется дома.
Примечание:
- Малый шкив лучше использовать с ручейками. Это не даст ремню проскальзывать и не приведет к его быстрому износу. Если все-таки, по какой, то причине ставите обычный шкив, придется проточить 3 – 4 поперечные бороздки. Эта операция не даст ремню проскальзывать.
- Приводной ремень подбирайте в зависимости от расстояния между шкивами либо же подгоняйте расстояние под ремень.
- Вал, шайба и гайка должны быть штатными от старой циркулярки. Это предотвратит всевозможные случаи травматизма при работе.
Как подключить мотор и осуществить правильную регулировку оборотов?
В нашем случае регулировка оборотов электродвигателя позволит не терять мощность при повышенной нагрузке во время работы. Если подключить двигатель без регулятора оборотов ни чего хорошего не получится, ведь это приведет к тому, что обороты будут максимальные. Вот и поговорим, как изготовить регулятор оборотов.
Прежде чем приступить к регулировке оборотов электродвигателя необходимо его проверить на работоспособность, а то мало ли, он у вас неисправен.

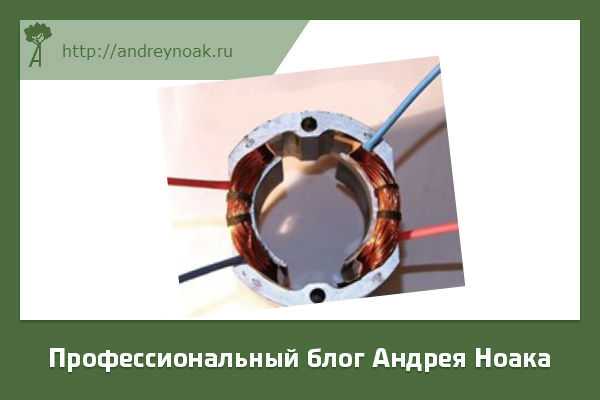

Для этого осматриваем двигатель, если видимых повреждений нет, необходимо убедится не повреждены ли составные его части. Для этого разбираем двигатель. Находим катушку возбуждения, в народе называют башмаком. От нее должно идти как минимум 2 и более проводов. На рисунке все наглядно видно:
После того как разобрались и нашли башмаки начинаем измерять сопротивление обмоток. Для этого тумблером выставляем минимальное сопротивление и прикасаемся к проводам. Нам нужно выбрать две катушки, на которых будет значение сопротивления больше чем у остальных. Если катушек только две оставляем как есть, единственное только измеряем целостность обмоток.
После этого приступаем к осмотру коллектора и щеток. При необходимости очищаем коллектор от окислений и если необходимо меняем щетки (банально перепаять).
Коллектор и щетки выглядят следующим образом:

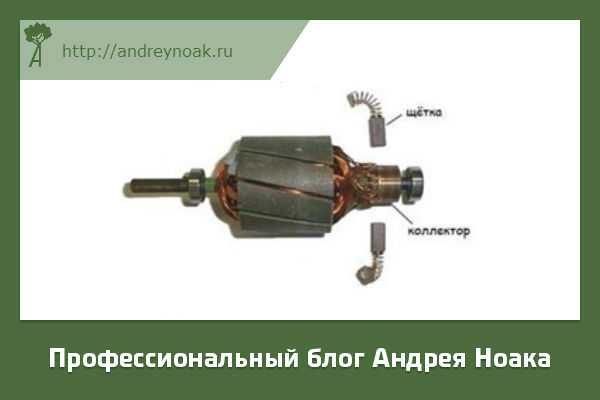

Так выглядит Тахо датчик:
После осмотра и диагностики всех узлов займемся подключением проводки двигателя.
- Для этого соединяем провод от коллектора с проводом катушки.
- Второй провод от коллектора и соответственно второй провод катушки подключаем в сеть 220 В.
- Для изменения направления вращения, меняем провода местами, а именно 1-й провод коллектора и 1-й провод катушки подключаем к сети, а вторые провода соединяем вместе.
- Произвести маркировку проводов бирками. Что бы далее их не перепутать. После этого осуществляем первый запуск двигателя.
Подключение регулятора напряжения

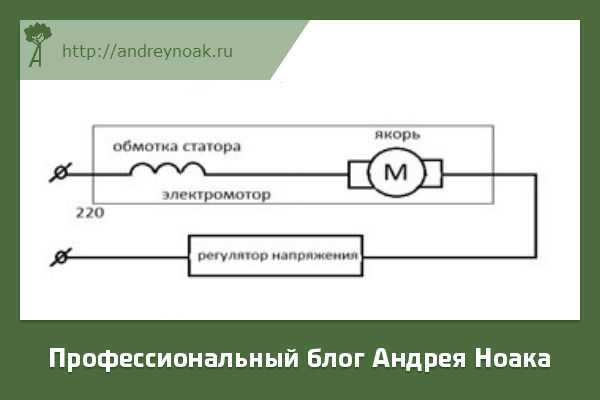

Ниже схема подключения:
- Провод катушки соединяется с проводом якоря;
- Второй провод катушки подключаем к сети;
- Второй провод якоря соединяется с диммером;
- Второй выход диммера подключается к сети;
- Первый пуск двигателя.
Во время запуска соблюдайте все меры предосторожности, ведь самодельная пилорама является оборудованием повышенной опасности.
Видео по теме
Надеюсь, вся информация в данном материале была вам полезна. Подписывайтесь на новости, делитесь с друзьями. Удачи и до новых встреч, с вами был Андрей Ноак!andreynoak.ru
Пила циркулярная стационарная своими руками: чертежи, фото, размеры
Циркуляционные пилы стационарного типа на рынке стоят довольно дорого. Однако при желании модель можно сделать своими руками. Для этого потребуется стандартный набор инструментов. Для установки рамы применяется сварочный аппарат. Чтобы зафиксировать пильное полотно, потребуется дрель. Перед сборкой устройства следует учитывать, что по конструкции циркуляционные пилы могут сильно отличаться.
Модель из ручной пилы
Циркулярная пила (стационарная) своими руками из ручной пилы делается довольно просто. В первую очередь потребуется собрать стол. Для этого используются металлические профили. Концы заготовок соединяются при помощи сварочного инвертора. Непосредственно пильное полотно крепится на держателе. Простая стационарная циркулярная пила из ручной своими руками собирается со шкифтом небольшой ширины.
В некоторых случаях применяется кожух для защиты устройства. Суппорт для циркуляционной пилы часто применяется реечного типа. Модификации с кулачковыми пинолями встречаются очень редко. Коллекторные двигатели устанавливаются с мощностью от 3,3 кВт. В данном случае платформу целесообразнее изготовить из стального листа.
Устройства из стиральной машины
Собирается циркулярная пила (стационарная) своими руками из стиральной машины довольно просто. С этой целью берется мотор. Пильный диск рекомендуется подбирать диаметром до 30 см. Шкифт используется с коленчатой передачей. Многие эксперты советуют направляющие устанавливать длиною до 33 см. Рабочая пластина ставится на переднюю часть рамы. Механизм подачи в данном случае можно не устанавливать. С целью закрепления рамы применяется металлический уголок. Фланец чаще всего устанавливается за суппортом. В конце работы важно зафиксировать маховик.
Модификации с одним упором
Очень часто специалистами собирается циркулярная пила своими руками. Чертежи по конструкциям с одним упором можно найти самые разнообразные. Многие из них предполагают использование кулачковых люнетов. Эксперты в первую очередь рекомендуют начать сборку с рамы. Ножки в данном случае можно сделать из деревянных брусков.
После установки рабочей плиты ставятся направляющие. Над ними необходимо закрепить горизонтальный вал. На краю платформы приделывается уголок, а кожух в конструкции используется редко. Также встречается много моделей с приводным люнетом. Они отличаются большими габаритами. Подшипниковый ряд, как правило, устанавливается над рабочей пластиной. В некоторых случаях опора приваривается возле штифта.
Модели с несколькими упорами
С несколькими упорами довольно сложно собирается циркулярная пила своими руками. Чертежи модификации указывают на необходимость использования направляющего штифта. Начинается сборка модели с заготовки рамы. Для этого профили подбираются с нержавеющей стали. Также важно отметить, что стойки можно зафиксировать при помощи сварочного инвертора.
Рабочие пластины устанавливаются в последнюю очередь. Иногда циркулярная пила (стационарная) своими руками делается с коллекторным мотором на 3 кВт. Для регулировки положения люнета применяется маховик. Станина в данном случае должна фиксироваться на стойках. Для смены положения платформы используется суппорт.
Чертежи устройства с коленчатым храповиком
Делается с коленчатым храповиком циркулярная пила стационарная своими руками (фото показано ниже) при помощи реечного суппорта. В некоторых случаях используется механизм подачи. В первую очередь при сборке важно заняться установкой нижней рамы. Для этого подбираются два профиля из нержавеющей стали. Чтобы установить подшипниковый ряд, потребуется сварочный инвертор.
Также он используется для соединения направляющих рабочего стола. Шкифт устанавливается только с поперечиной. На краю стола припаивается металлический уголок. На этом этапе сборки важно рассчитать расстояние до пильного диска. В среднем оно составляет 22 см. С целью защиты рук используется деревянное ограждение. Направляющие важно фиксировать за стойкой. Люнет чаще всего устанавливается за фланцем. Чтобы маховик вращался свободно, потребуется не большая подкладка. Фиксируется она за направляющими.
Также важно отметить, что очень часто встречаются модификации без суппорта. Штифты у них применяются с коробками передач. С целью защиты рук устанавливается небольшой щиток. Станина чаще всего используется с заточенными концами. Люнет в конструкции фиксируется на платформе. Если рассматривать простые модели, то направляющие можно использовать из дерева. Коллекторный мотор применяется как на 3, так и на 5 кВт. Заканчивается работа по сборке пилы установкой упоров.

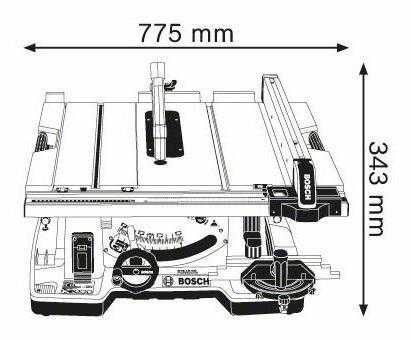

Размеры пил с двумя люнетами
С двумя люнетами очень просто собирается циркулярная пила (стационарная) своими руками. Размеры стола в данном случае зависят от диаметра пильного диска. Ширина платформы, как правило, не превышает 35 см. С целью сборки модификации в первую очередь ставится станина. Металлические профили подбираются на 3,4 см. Штифты в основном устанавливаются за люнетами.
В некоторых случаях станины ставятся на два упора. Пиноль используется с червячным механизмом. Если рассматривать крупногабаритные модификации, то у них применяются широкие стойки. Также важно отметить, что нижний блок целесообразнее устанавливать на 56 см. С целью регулировки люнета применяется поворотный маховик. Непосредственно пильный диск ставится за суппортом.
Модификации серии TS 820
Сделать пилу указанной серии можно самостоятельно. С этой целью рама устанавливается шириною в 34 см. Уголок для упора проще всего сделать из металлического профиля. Подшипниковый ряд крепится к стойке на винтах. Многие эксперты советуют люнет устанавливать в последнюю очередь. Направляющие для пилы подбираются на 34 см.
Подручник проще всего сделать из широкого бруска. Коллекторный мотор на пилу ставится с мощностью в 3 кВт. Коробка передач крепится к стойке на платформе. Пильный диск фиксируется с ведущим валом. Суппорт для нормальной работы модификации следует жестко закрепить. С целью защиты рук можно использовать заграждения.
Как сделать модель типа TS 825?
При наличии инструментов легко делается данная циркулярная пила стационарная своими руками. Чертежи по указанной конструкции можно найти самые разнообразные. Однако наиболее распространенными считаются схемы на два люнета. Подшипниковый ряд в данном случае устанавливается за поперечиной. Коллекторный двигатель подбирается не большой мощности. Шкифт следует устанавливать в центральной части рабочей платформы.
Механизм подачи в данном случае не потребуется. С целью фиксации пластины применяется металлический уголок. Направляющие для пилы используются небольшой высоты. Для свободного передвижения люнета применяется маховик с поворотным механизмом. Нижний блок должен быть хорошо защищен. Также важно особое внимание уделить установке станины. Ножки для конструкции можно сделать из обычных брусков. Непосредственно пильный диск ставится возле центральной стойки.
Сборка устройства серии GKS 190
Данная пила циркулярная (стационарная) своими руками собирается только при помощи коллекторного мотора на 4 кВт. Подшипниковый ряд можно установить за стойкой. С этой целью используется небольшой маховик. Также важно отметить, что шкифт разрешается использовать на 5,6 см. Коробка передач чаще всего устанавливается за люнетом. Все это необходимо для свободного вращения вала. Станину в данном случае проще всего сделать из брусков. Стойки целесообразнее подбирать небольшой ширины.
Фланец, как правило, устанавливается на краю платформы. В данном случае ведущий вал не должен соприкасаться с направляющими. Ограждающая лента монтируется чаще всего за передней стойкой. Ширина платформы не должна превышать 68 см. Щиток проще всего установить на винтах. Однако от коробки передач он должен находиться на безопасном расстоянии. Особое внимание следует уделить нижним опорам. Для увеличения стабилизации рекомендуется использовать только широкие профили. Высота суппорта в данном случае не должна превышать 30 см.
Модификации серии GKS 156
Данная пила циркулярная (стационарная) своими руками собирается тяжело. В первую очередь важно отметить, что мотор потребуется на 4 кВт. Многие эксперты в данном случае советуют использовать только стальные направляющие. Устанавливать их следует за передней стойкой. Подручник чаще всего делается из бруска. Также важно отметить, что для конструкции потребуется широкий упор.
Щиток целесообразнее устанавливать возле задней опоры. Подшипниковый ряд монтируется вместе со стойкой. На этом этапе работы важно рассчитать точное расстояние до пильного диска. Минимальный зазор допускается в 3 см. Станина чаще всего применяется на четыре ножки. С целью установки направляющих используется сварочный инвертор. Нижний блок монтируется под коробкой передач. Люнет важно надежно зафиксировать, а храповик в данном случае не потребуется.
Как сделать модель типа GKS 144?
Указанная пила циркулярная (стационарная) своими руками собирается на моторе с мощностью 2,2 кВт, а станина подбирается на 40 см. Подшипниковый ряд фиксируется в передней части стойки. Направляющие проще всего использовать небольшой ширины. Также важно отметить, что для сборки устройства потребуется один маховик. Крепиться он обязан в поворотном механизме. Щиток целесообразнее сделать из стального листа. Кожух в данном случае не потребуется. Непосредственно ножки можно установить за уголком. Люнет для пилы подбирается не большой ширины. Несущая плита фиксируется в последнюю очередь.
Сборка устройства серии K-CS 1300
Указанная пила циркулярная (стационарная) своими руками собирается довольно просто. Станина для модели используется на 34 см. При этом подшипниковый ряд устанавливается за стойкой. Непосредственно пильный диск ставится после фиксации направляющих. Особое внимание следует уделить коллекторному мотору. В данном случае его мощность обязана составлять как минимум 4 кВт.
Фланец применяется со стальной накладкой. Подручник целесообразнее устанавливать за передней стойкой. С этой целью проделывается два отверстия на рабочей платформе. Люнет важно зафиксировать возле мотора. Ограждение для пильного диска устанавливать не требуется. Нижний блок следует сразу подбиратьне большой высоты. Суппорт целесообразнее использовать с роликовым механизмом.
Модификации серии K-CS 1325
Устройства указанной серии собираются при помощи коллекторных двигателей на 3 кВт. Если верить специалистам, то подручники лучше применять из дерева. Также важно отметить, что суппорт следует устанавливать поверх рабочей заготовки. Храповик в данном случае на пилу не устанавливается. Коробка передач используется с одним кронштейном.
autogear.ru
|
Самодельная циркулярная пила – один из самых необходимых станков для домашнего мастера, особенно при постройке дома или дачи. Фирменные стационарные станки стоят очень дорого, а для большинства домашних потребностей сгодится самодельная несложная конструкция деревообрабатывающего оборудования. Есть много способов — как сделать циркулярку своими руками из ручной дисковой пилы, болгарки, старого электродвигателя и даже из дрели. Что для этого необходимо и как собрать стол для циркулярной пилы с минимальными затратами описано ниже. Стол для циркулярной пилы Стол для циркулярки должен быть устойчивым. Раскачивание во время работы сильно мешают и могут быть опасными. В качестве каркаса подойдёт старый кухонный стол или сборная конструкция из деревянных брусков или металлического профиля. Важная часть станины – ровная, широкая поверхность с прорезью для диска пилы. Её изготавливают из листа железа не менее 4 мм, стеклотекстолитовой плиты, оргстекла, фанеры, ДСП или их комбинацией. В любом случае толщина крышки стола должна соответствовать нагрузке, которую она будет претерпевать при работе. Нужно учитывать, что привод в некоторых самодельных циркулярках крепится именно к крышке, поэтому её лучше сделать подъёмной, как показано на фото. Это позволит избежать усложнения конструкции станины и облегчит доступ к электроинструменту. Направляющую планку обычно делают из уголка, который крепится к плите струбцинами каждый раз при выставлении нового размера. Можно сделать скользящую планку, как видно на картинке. В таком случае крышка стола должна иметь строго параллельные стороны для скольжения, а направляющая планка перпендикулярна плоскости вращения круглой пилы. Это очень удобно, но требует небольшой доработки. Скользящие салазки делаются из стального или алюминиевого уголка, который должен свободно скользить по краям, не теряя при этом прямой угол. Возможен вариант с деревянными салазками, но это делает станину станка более громоздкой и менее долговечной. Циркулярка из болгарки, ручной дисковой пилы, дрели У многих нет возможности собрать самодельную циркулярку с мощным электродвигателем, ременной передачей и системой шкивов. Зато наверняка найдётся, хотя бы один из таких электроинструментов, как ручная дисковая пила, болгарка или дрель. На любой из них можно насадить отрезную круглую пилу, они компактны и могут быть использованы как электропривод для распила не очень толстых досок. Как уже отмечалось выше, такие инструменты лучше всего крепить к крышке стола снизу. Самой удобной в этом плане является ручная дисковая пила, т.к. она имеет максимальный размер полезной части отрезного диска, в то время, как у дрели и болгарки корпус не даёт возможности использовать всю площадь пилы. Плюс ещё и толщина крышки закрывает часть диска. Поэтому можно ставить пилу большего диаметра или применять другие технические решения. На рисунке показан возможный способ крепления электроинструмента к станине с помощью пластиковых хомутов. Маятниковая циркулярка с мощным электродвигателемСамодельная циркулярная пила предназначается для распила древесины такой толщины, на которую рассчитан электропривод. Если необходимо обрабатывать толстые бруски, придётся ставить мощный электродвигатель, монтировать ременную передачу и вал. В таком случае целесообразно делать маятниковую станину, как показано на рисунке. Рама полностью стационарная, сваренная из стальных уголков. На ней располагается весь крутящий и режущий механизм. Одной стороной рама подвешивается к станине, а вторая сторона регулируется по высоте с помощью винтового механизма. Такая схема позволяет регулировать высоту вылета диска пилы без особых усилий и лишних конструкторских сложностей. • Скачать чертёж самодельной циркулярки
Свежие записи: |
ukrlot.com
Как сделать циркулярный станок по дереву своими руками: чертежи
Содержание статьи:
Основным компонентом столярной домашней мастерской является циркулярная пила. Она предназначена для первичной обработки материалов ручным или автоматизированным методом. Из-за высокой стоимости заводского оборудования мастера чаще всего приходят к выводу, что лучше всего изготовить этот станок своими руками.
Требования к бытовым циркулярным станкам
Циркулярная пила по дереву
Конструктивно самодельная циркулярная пила не должна отличаться от заводских моделей. Они состоят из опорного стола, в центре которого расположена прорезь для пильного диска. Помимо этого, в конструкции присутствуют измерительные компоненты, элементы для фиксации заготовки и для обеспечения безопасности работы.
Перед изготовлением необходимо ознакомиться с основными требованиями к его компонентам. Важно, чтобы они подходили друг другу не только конструктивно, но и по техническим параметрам. Для этого можно взять схему типичной конструкции заводского деревообрабатывающего станка.
Комплектация деревообрабатывающего пильного оборудования:
- стол. Должен обладать достаточной устойчивостью, поверхность столешницы — идеально ровная;
- силовая установка. Основные параметры электродвигателя для вращения диска — мощность и количество оборотов;
- дополнительные компоненты. К ним относятся упоры для фиксации деревянной заготовки, линейки для измерения.
Преимуществом самодельных моделей является возможность выбора ее габаритов, производительности и других технических параметров. В процессе составления схемы изготовления можно подобрать оптимальную высоту стола, размеры столешницы, характеристики электродвигателя. Этим не обладает ручной инструмент для деревообработки.
Требования к деревообрабатывающим дискам напрямую зависят от параметров заготовки, породы древесины и требуемой скорости производительности. Это рассчитывается в индивидуальном порядке.
Материалы для изготовления циркулярного станка
Компоненты циркулярной пилы
После составления оптимального чертежа для изготовления стационарного оборудования своими руками необходимо подобрать расходные материалы. Для этого можно закупить металлопрокат либо использовать имеющиеся компоненты.
Основной проблемой является выбор силового агрегата. Некоторые рекомендуют устанавливать заводскую модель ручной дисковой пилы. Однако зачастую они не обладают должной мощностью для обработки больших объемов древесины. К тому же ограничение по диаметру диска уменьшит функциональные возможности оборудования. Поэтому лучше всего выбрать чертежи, в которых присутствует два отдельных блока — электродвигатель и вал для крепления диска.
Соединение несущих элементов рабочего стола выполняется с помощью сварки своими руками. Механические узлы не обеспечат должный показатель надежности, так как из-за постоянной вибрации сформируется люфт.
Рекомендации по выбору стационарного станка-пилы своими руками:
- стол. Для ножек можно использовать стальные уголки 30*30 или 40*40 мм;
- столешница. Она изготавливается из плотного ДСП, хотя специалисты считают оптимальным вариантом применение стального листа. В этом случае в верхней части стола делается решетчатая конструкция;
- электродвигатель. Можно применять любую бытовую модели асинхронной силовой установки 220 В, мощность которой не превышает 1,5 кВт, а максимальное количество оборотов составляет 2400 об/мин.;
- система шкивов для передачи крутящего момента на валу с диском. Шкивы лучше всего взять заводские. Обязательно должна быть предусмотрена система натяжки.
Для фиксации заготовки по длине необходимо предусмотреть опорную планку. Она должна смещаться относительно плоскости диска, регулируя тем самым своими руками ширину обрабатываемой доски.
Перед сваркой все стальные заготовки должны быть очищены от ржавчины. Покраска выполняется только после окончательного изготовления станка-пилы своими руками.
Сборка самодельного циркулярного станка
Рама с установленным диском и электродвигателем
После подготовки компонентов можно приступать к сборке конструкции по дереву. Заранее составляются чертежи, на которых указываются все параметры элементов: габариты, места сварки, зоны обязательной обработки.
Сначала выполняется сборка рамы станка-пилы своими руками. В ней необходимо предусмотреть места для крепления вала с диском и электродвигателем. Шкивы должны располагаться на внешней части. Это необходимо для периодической натяжки передаточных ремней и оперативного осуществления ремонта.
Согласно схеме, в центре столешницы делается прорезь, через которую будет проходить диск. Края материала должны быть обработаны, но при этом столешница должна быть ровной. Плоскость диска должна быть строго перпендикулярна поверхности стола. Рекомендуемые размеры прорези: ширина — до 5 см; длина — до 400 мм.
Блок управления электродвигателем располагается перед зоной резки. Это поможет избежать попадания стружки в электрические компоненты.
Для ознакомления с примером изготовления циркулярного станка-пилы своими руками рекомендуется просмотреть видеоматериал:
stanokgid.ru
Самодельная циркулярная пила своими руками: изготовление каркаса и станка
Для тех хозяев, которые привыкли выполнять ремонтные и бытовые работы по дому самостоятельно, такой станок, как циркулярная пила, просто необходим. Наибольшая потребность в нем возникает при строительстве дома или дачи. Покупка такого станка может стоить немалых денежных средств. При этом не всегда целесообразно покупать фирменный станок промышленного производства, так как для использования в домашних целях зачастую вполне достаточно возможностей, которые предоставляет самодельная циркулярная пила.
Конструкция циркулярной пилы.
Циркулярная пила своими руками может быть выполнена несколькими различными способами.
Однако реализация любого из них предусматривает использование в качестве основы болгарки, дисковой пилы или прочих доступных приспособлений.
Изготовление каркаса
Чертеж самодельной дисковой пилорамы.
Прежде всего необходимо смонтировать каркас станка. Он должен быть очень устойчивым, иначе работа на станке будет усложнена и небезопасна. Использовать в качестве основы можно обычный стол, которым вы уже не пользуетесь, или изготовить каркас из бруса, металлических профилей и прочего. Основной частью конструкции должна быть широкая и ровная поверхность с прорезанным отверстием под диск пилы. Столешница изготавливается из металлического листа толщиной не менее 4 мм. Подойдут также следующие материалы:
- ДСП;
- оргстекло;
- фанера;
- стеклотекстолитовая плита.
Кроме того, эти материалы могут быть скомбинированы для изготовления столешницы, способной выдержать нагрузки, возлагаемые на нее. Желательно сделать ее подъемной, так как привод может крепиться непосредственно к ней. Такая конструкция позволит упростить изготовление столешницы, при этом доступ к электрической части станка будет облегчен.
Для изготовления направляющей планки чаще всего используют уголок, закрепляемый струбцинами после каждой регулировки размера. Если стороны станины строго параллельны, то можно установить скользящую планку. Она должна быть расположена перпендикулярно по отношению к диску пилы. Для этого потребуется немного больше усилий, однако в результате эксплуатация станка будет значительно упрощена. Салазки, которые будут скользить, изготавливаются из алюминиевых или стальных уголков, свободно скользящих по краям без потери перпендикулярности. Можно выполнить вариант из дерева. Но в таком случае конструкция станет громоздкой, а срок ее службы уменьшится.
Вернуться к оглавлению
Пильная часть станка
Не каждому удается без труда собрать циркулярную пилу на основе электродвигателя большой мощности, с системой шкивов и ременной передачей. Но для эксплуатации в быту необходимости в ее возможностях может и не возникнуть. Достаточно взять за основу будущего станка ручную дисковую пилу, дрель или болгарку. Если вы не планируете обработку очень крупных досок, то достаточно будет использовать эти инструменты в качестве электропривода, на который будет насажена отрезная круглая пила.
Лучшее место для крепления этих инструментов — нижняя поверхность столешницы. Удобнее всего использовать ручную дисковую пилу, которая позволит максимально задействовать полезную часть отрезного диска. В случае использования болгарки или дрели учтите, что использовать всю площадь пильного полотна у вас не получится. Кроме того, часть диска скроется толщиной столешницы. При этом потребуется использовать более крупный диск или искать другие варианты обеспечить эффективность и удобство эксплуатации самодельного станка.
Вернуться к оглавлению
Использование мощного электродвигателя
Толщина древесины, которую может распилить циркулярная пила, зависит от мощности ее привода. Если вы планируете распиливать бруски большой толщины, то необходимо устанавливать на станок мощный двигатель. Кроме того, придется монтировать вал и ременную передачу. При этом изготавливать маятниковую станину будет нецелесообразно. Рама должна быть сварена из стальных уголков и быть полностью стационарной. Весь режущий и крутящий механизм должен быть установлен на ней. Одна сторона рамы должна быть подвешена к станине, а высота второй регулируется винтовым механизмом. Этот принцип монтажа позволяет не усложнять общую конструкцию и при этом иметь возможность без труда регулировать высоту вылета диска пилы.
Таким образом, циркулярная пила своими руками может быть выполнена без труда. При ее изготовлении вы можете ориентироваться на ваши дальнейшие потребности.
masterbrusa.ru
