Содержание

плюсы и минусы + рейтинг производителей

Современные галогенные лампы G4 обеспечивают плотный светопоток, потребляют мало энергии и служат в несколько раз дольше, чем привычная лампочка «Ильича». Приобрести продукцию можно в фирменном магазине или торговом центре.

Сделать правильный выбор помогут консультанты, но если клиент заранее будет знать, что собой представляют модули, то помощь персонала ему понадобится в минимуме.

В этом материале мы расскажем все о устройстве галогенных ламп, поможем разобраться с расшифровкой их маркировки и приведем рейтинг топовых производителей галогенок.

Содержание статьи:

Как устроена галогенка G4?

Прибор галогенного типа с цоколем G4 имеет специфическую конструкцию. Внутри находится элемент накаливания и буферный газ, а точнее, пары галогенов йода или брома.

Наполнение такого плана повышает базовую температуру внутренней спирали и способствует увеличению срока службы лампового элемента.

Наличие брома и йода позволило почти полностью решить такую проблему, как потемнение колбы, которое негативно влияло на качество излучения, делая его более слабым, тусклым и слишком рассеянным

Общая рабочая температура спирали галогеновых ламп с цоколем G4 при этом составляет около 3000К, а уровень светоотдачи колеблется в диапазоне от 15 до 22 лм/Вт.

Расшифровка маркировки ламп

Буквы служат для первичного обозначения типа цоколя лампы. Литерой G помечается штырьковый цоколь, а цифровое значение показывает расстояние между рабочими контактами, в этом случае составляющее 4 миллиметра.

Длина самих штырьков, посредством которых модуль получает необходимую для работы электроэнергию, не превышает 0,75 мм, а диаметр не может быть меньше 0,65 мм.

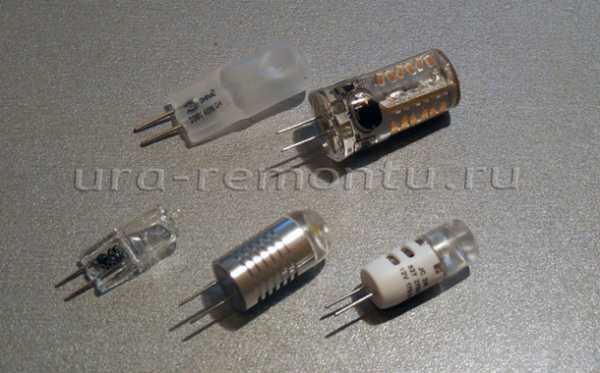

Раньше цоколями с маркировкой G комплектовали только трубчатые лампы люминесцентного типа. Сегодня штырьковый элемент применяется более широко и может стоять как на галогенных, так и на светодиодных модулях

Цоколь типа G4 бывает керамическим, металлическим и пластиковым.

Первые два вида считаются более надежными, легко выдерживают высокие температуры и не боятся интенсивных эксплуатационных нагрузок.

Галогенный модуль с маркировкой G4 с керамическим цоколем служит значительно дольше, нежели аналог с металлическим или пластиковым соединительным элементом

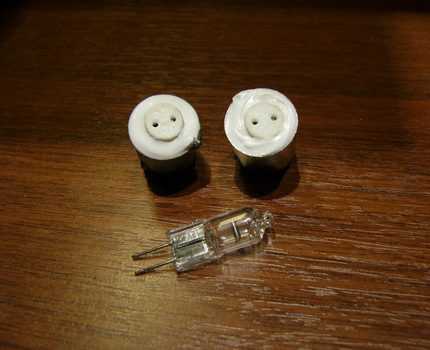

При установке в светильник, галогенку со штырьковым цоколем не вкручивают, а вщелкивают в осветительный прибор. Штырьки входят в конструкцию плотно и надежно удерживают лампу на рабочем месте.

Цоколи с маркировкой GY4 и GU4 являются дополнительной модификацией классического варианта G4 и имеют небольшие отклонения в базовом диаметре металлических контактных штырьков или в расстоянии между ними.

Принцип работы изделий G4

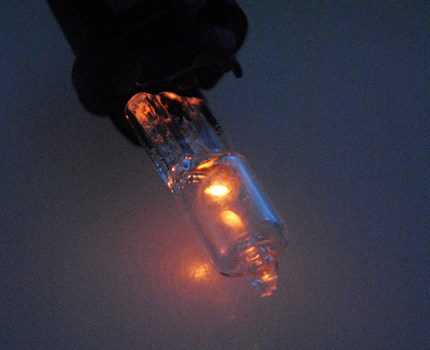

Внутри галогенки G4 располагается вольфрамовая спираль. Когда прибор подключается к электросети, ток проходит через контакты, поступает на элемент накаливания и разогревает его до высокой температуры. В этот момент в лампе образуется свечение.

Высокая рабочая температура вынуждает вольфрамовые атомы испаряться со спирали. Находящиеся в колбе и окружающие тело накала пары галогенов соединяются с вольфрамовыми атомами и препятствует их конденсации на более холодных внутренних поверхностях колбы.

Галогенные модули G4 демонстрируют одинаково качественную работу как на постоянном, так и на переменном токе. При использовании в системе режима плавного включения служат значительно дольше, чем заявляет производитель, в некоторых случаях до 8000-12000 часов

Весь процесс относится к обратимым и представляет собой своеобразный круговорот. На составляющие вещества рабочее соединение распадается в непосредственной близости от спирали накаливания за счет высокой температуры и атомы вольфрама снова возвращаются на то же место, где и были.

Это дает возможность существенно увеличить рабочую температуру спиральной части и получить значительно более яркий, насыщенный и однородный светопоток.

Контактируя только со спиральным элементом, вольфрамовые атомы не оказывают негативного воздействия на внутренние поверхности самой колбы и срок службы источника света значительно увеличивается.

Этот же момент способствует уменьшению размеров лампочки, сохраняя при этом ее мощность в полном объеме.

Общие характеристики устройств

Галогенные изделия с цоколем G4 потребляют ощутимо меньше электроэнергии, нежели классические .

Срок их службы колеблется в диапазоне 2000-4000 часов при обычном режиме работы в оптимальных условиях, указанных производителем в сопроводительных документах.

Изделия с цоколем G4 включаются и гаснут практически мгновенно, теряя буквально доли секунды на первичный розжиг. Человеческий глаз это уловить неспособен и процесс активации проходит для пользователя абсолютно незаметно

Вольфрамовая нить, находящаяся внутри колбы, в процессе эксплуатации прогревается до 3000 °C. Мощность светового потока, в зависимости от типовой конструкции модуля, составляет от 200 до 5000 лм. Номинальное напряжение может иметь разные показатели в зависимости от условий применения источника света.

Область применения источников света

Благодаря экономичности и миниатюрным размерам, лампочки G4 мощностью в 5-10 Вт отлично подходят для обустройства декоративного и акцентного освещения в помещениях разного назначения.

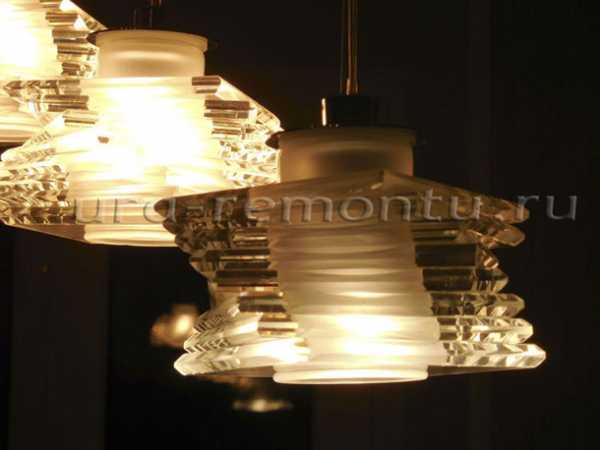

Эти приборы часто используют дизайнеры с целью создания в комнате ярких световых пятен, зон подсветки или эффекта звездного неба. Изделия большей мощности монтируют в светильники для обустройства фонового освещения.

Классификация модулей с цоколем G4

Этот тип галогенок выпускается в двух вариантах: в форме капсулы маленького размера или в виде усеченного конуса с отражателем. Каждая из конструкций предназначается для определенных целей и в подходящих условиях корректно обеспечивает требуемую светоотдачу.

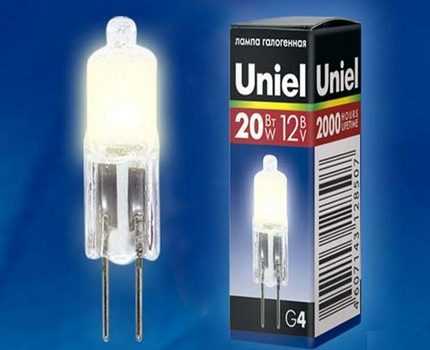

Особенности капсульных приборов

Галогенки G4, имеющие вытянутую удлиненную колбу из кварцевого стекла, называются капсульными или пальчиковыми. Спираль накаливания в них располагается продольно либо поперечно и, как правило, в один слой.

Задняя стенка внутреннего пространства покрывается специальным отражающим составом. В дополнительных внешних отражателях и защитных элементах модули не нуждаются.

Небольшие габариты колбы позволяют создать внутри более высокое давление. Это снижает скорость испарения вольфрамовых атомов и увеличивает рабочий ресурс лампочки

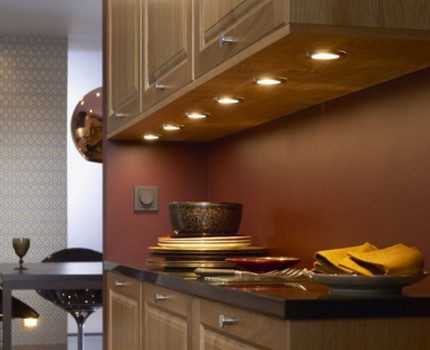

Компактность изделий позволяет применять их для подсветки мебельных гарнитуров, потолочного пространства, витрин и торговых объектов. В быту маленькими источниками света комплектуют декоративные бра, люстры и светильники самых неожиданных форм и конфигураций.

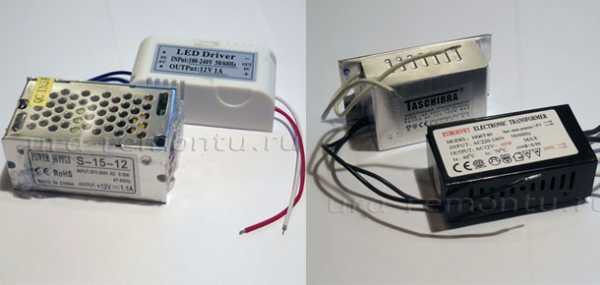

Будучи низковольтными источниками света, для корректного подключения к сети 220 W нуждаются в трансформаторе, понижающем базовое напряжение.

Приборы капсульного типа в основном имеют теплую гамму рабочего светопотока. Однако, по сравнению с классическими лампами накаливания, их спектр по тональности намного ближе к натуральному белому свечению, характерному для естественной среды.

Галогенки G4 даже при невысокой мощности обладают хорошей яркостью и практически без искажения передают цвет лица людей, находящихся в комнате, а интерьерные элементы и предметы мебели подсвечивают приятным нейтрально-теплым светом.

Галогенные модели с цоколем g4 хорошо проявляют себя в приборах, предназначенных для создания в помещении акцентного освещения, демонстрируют высокоуровневую цветоотдачу и служат в два раза дольше, чем классические лампочки «Ильича»

На освещаемых поверхностях капсульные приборы создают привлекательный эффект глянца, сохраняя при этом естественную тональность, изначально свойственную предметам.

Такой вариант освещения позволяет передать общую цветовую направленность интерьера, подчеркнув его самые броские и оригинальные элементы.

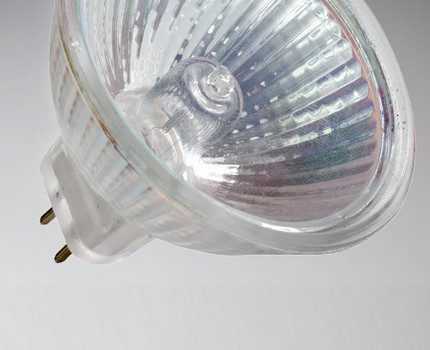

Отличительные черты моделей с отражателем

Галогенные устройства G4 с отражателем имеют специфическую форму, напоминающую усеченный конус, и называются рефлекторными. Они подают направленный светопоток под различными углами.

Внутри колбы таких приборов стоит специальный элемент, отражающий свет и распределяющий его более четко и равномерно.

Рефлектор обычно бывает двух видов:

интерференционный;
алюминиевый.

Первый тип имеет полупрозрачную текстуру и активно отводит вырабатываемое тепло назад, что существенно усиливает базовую интенсивность света, но делает его поток рассеянным и широким.

Второй вариант перенаправляет образующееся тепло вперед и создает более узкий, яркий и концентрированный пучок света.

В конструкции лампочек также имеются некоторые различия. Разные производители выпускают модули с цоколем G4 как с защитной стеклянной крышкой, так и без нее. Конфигурация изделий обусловливается целевым назначением.

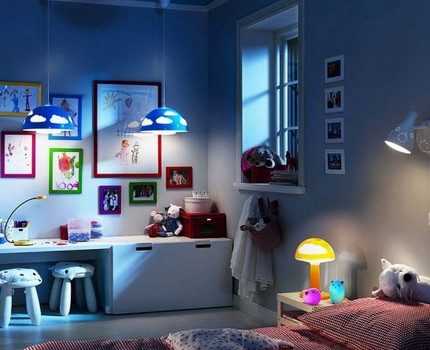

Галогенки с рефлекторами можно безбоязненно использовать в детских комнатах. При наличии освещения такого типа ребенок сможет долго читать, рисовать или заниматься любыми другими делами, не напрягая глаза и не ощущая никакой усталости

Угол рассеивания отражающих лампочек галогенного типа G4 колеблется в диапазоне от 8 до 60 градусов. Это качество позволяет монтировать источники света с рефлекторами в приборы, осуществляющие направленную подсветку товаров и выставочных экспонатов.

Модули, имеющие внешнее предохранение от повреждений, подходят для применения в открытых светильниках любой конфигурации. Галогенки без крышки монтируются только в закрытые светильники, где к поверхности лампочки нет прямого доступа.

Преимущества и недостатки лампочек

Как и любые другие приборы, предназначенные для создания современных, практичных и комфортных осветительных систем бытового, декоративного и прочего назначения, лампочки галогенного типа, оснащенные цоколем G4, имеют определенные достоинства и недостатки.

Благодаря скоромным габаритам, галогенки типа G4 идеально подходят для установки в хрустальные люстры или бра оригинальной конструкции. Свет, исходящий от ламп, красиво переливается в подвесках и придает осветительному прибору эффектный, богатый и броский вид

К первой категории принадлежат такие параметры, как:

более экономный расход электрической энергии по сравнению с классическими лампами накаливания;
оптимальная яркость светопотока, способствующая усилению концентрации внимания, но не вызывающая дополнительного напряжения глаз как у взрослых, так и у детей;
хорошая плотность света и практически полное отсутствие искажения естественной цветовой гаммы человеческих лиц, предметов мебели, интерьерных и декоративных элементов, находящихся в освещаемом помещении;
почти 100% стабильность светового потока, передаваемого лампой, на протяжении всего эксплуатационного периода, заявленного производителем;
на 30% больше подаваемого света при равной с лампой «Эдисона» мощности;
компактные размеры, за счет которых изделия можно использовать в открытых и закрытых осветительных приборах разных габаритов, предназначенных для организации точечного, зонального или фонового освещения;
повышенная прочность внешней кварцевой колбы;
пролонгированный срок службы – от 2000 часов при соблюдении базовых правил эксплуатации и до 12 000 часов при организации в системе плавного включения;
наличие в этом сегменте большого количества предложений от признанных, солидных брендов, отлично зарекомендовавших себя на рынке осветительного оборудования и сопутствующих элементов.

Все эти критерии привлекают внимание клиентов и располагают их при покупке отдавать предпочтение именно галогенным модулям.

Низковольтные капсульные лампы имеют мощность 10 W, 20 W и 35 W. Изготовить изделия такой конфигурации, но с более ярким светопотоком на цоколе G4 не представляется возможным. Если требуется усиленное излучение, стоит использовать рефлекторные модули g4. Они дадут свечение мощностью в 20 W, 35 W и 50 W

Но, несмотря на большое количество позитивных качеств и прогрессивных характеристик, у изделий галогенного типа имеются и свои негативные черты. Их несколько меньше, нежели положительных, но не брать их в расчет при организации осветительной системы просто неразумно.

Среди минусов наиболее часто упоминаются следующие:

не слишком высокий уровень КПД, составляющий всего лишь 50-80%; такие показатели обусловлены затратой большого количества энергии на базовый разогрев изделия;
недостаточная прочность оболочки прибора, уязвимая к механическим повреждениям;
опасность для здоровья – в случае нарушения целостности конструкции колбы в атмосферу выходит газ, оказывающий негативное влияние на человека и провоцирующий мигрени и сильные головные боли;
высокая влаговосприимчивость – ограничивает область использования галогенок и не дает возможности применять их в ванной комнате из-за частых перепадов температуры и наличия постоянного конденсата.

Модули, отработавшие свой срок, выбрасывать в обычный мусорный бак нежелательно. Разбившись, они выделяют вредные для человека и атмосферы пары.

Их рекомендуется отправлять в специальные контейнеры, предназначенные для переработки химических отходов либо сдавать предприятию, осуществляющему утилизацию приборов, содержащих агрессивные вещества.

Компактные штырьковые галогенки G4 прекрасно подходят для создания декоративных осветительных систем в жилых и сантехнических помещениях, магазинах, рекламных и выставочных залах

Конечно, все эти моменты не фатальны и не стоят того, чтобы полностью отказываться от эксплуатации галогенок. Просто перед покупкой стоит хорошо обдумать все плюсы и минусы, чтобы понять, как правильно использовать положительные качества ламп G4, а влияние отрицательных снизить до минимума.

Рейтинг топовых производителей

На рынке осветительного оборудования и сопутствующих товаров царит жесткая конкуренция. Признанные старожилы, не один десяток лет изготовляющие качественную продукцию, борются за клиента с активными и перспективными новичками, всерьез решившими перекроить территорию под себя.

В погоне за покупателем бренды внедряют в производство инновационные технологии, старясь сделать лампы более надежными и эксплуатационно устойчивыми.

Четких победителей в этой борьбе пока нет, но в четверке лидеров уверенно держатся Philips, Osram, Навигатор и Эра. Продукцию именно этих фирм пользователи покупают чаще всего и о ней же оставляют самые хорошие отзывы.

Более подробно о особенностях выбора галогенных источников освещения можно прочесть в .

Изделия компании Philips

Бренд Philips выпускает прогрессивную линейку Capsuleline, состоящую из галогенных капсульных модулей, оснащенных цоколем G4.

Внешняя колба с защитой от ультрафиолета и наполнение галогенидами низкого давления открывает возможность для применения ламп без стеклянного плафона.

Компактные изделия галогенного типа от Philips служат в течение длительного времени и на протяжении всего эксплуатационного срока поддерживают в помещении четкий, насыщенный уровень света мягкого белого оттенка

К преимуществам относятся хорошая яркость, превосходная цветопередача без искажений, равная 100%, возможность подключения ламп к сети напрямую без использования трансформатора и мгновенная активация без задержки на розжиг.

Серия Brilliantline представляет собой рефлекторные галогены G4 с дихроичным отражающим покрытием и ксеноновым газовым наполнением. Прекрасно передает все цветовые оттенки и обеспечивает пучок света высокой интенсивности.

Угол свечения изделий составляет 10-60 градусов. Излучение получается холодным, потому что основное тепло отводится через заднее стекло.

Что предлагает Osram?

Галогенная серия G4 от Osram представлена тремя разноплановыми прогрессивными линейками. Первая — DO low-voltage 6V — включает в себя капсульные модули мощностью от 10 до 35 Вт.

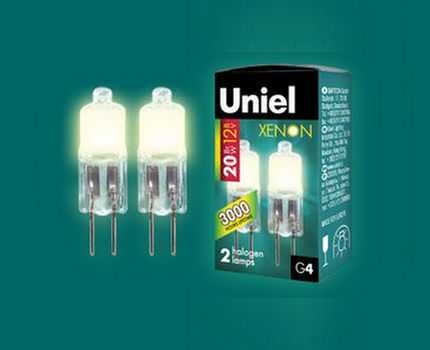

Изделия, промаркированные литерами HLX, имеют не криптоновое, а ксеноновое наполнение. За счет этого поток их света получается на 10% интенсивнее, нежели у «одноклассников».

Рефлекторные модули от Osram снабжены стеклянным отражателем с интерференционным покрытием. Оно хорошо пропускает инфракрасное излучение и выдает направленный пучок света холодного белого оттенка, максимально приближенного к естественному свечению

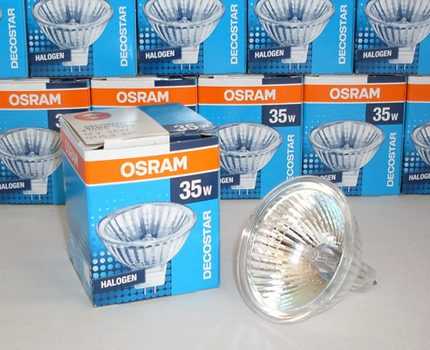

Галогены G4 с отражателем из серии DECOSTAR 35 вырабатывают яркий свет в 10, 20 и 35 Вт и обладают углом свечения в 10 и 36 градусов.

Предназначаются для монтажа в системы, предъявляющие повышенные требования к теплоотводу. Отлично проявляют себя в потолочных и точечных светильниках.

DECOSTAR 35 TITAN имеют увеличенный срок службы и вполне исправно функционируют в течение 4000 часов. На отражатель наносится покрытие, обеспечивающее стабильную силу света на протяжении всего эксплуатационного периода.

Ассортимент бренда Эра

Российская компания Эра предлагает пользователям и капсульные, и рефлекторные галогеновые лампы с цоколем G4 по разумной цене. Изделия входят в разряд бюджетных и, благодаря этому, пользуются устойчивым спросом у потребителей.

Галогенка от производителя Эра отличается ярким, насыщенным цветопотоком, достойным качеством сборки и привлекательной ценой. Среди минусов – хрупкость прозрачной колбы и высокий уровень требовательности к трансформатору. Если этот элемент оказывается плохого качества, лампа начинает мерцать

Весь товарный ассортимент соответствует международным стандартам и имеет надлежащие сертификационные свидетельства, подтверждающие его качество.

Продукция бренда Навигатор

Российский производитель Навигатор проявляет высокую активность на рынке и старается ни в чем не уступать зарубежным конкурентам.

Рефлекторные изделия бренда с цоколем G4 входят в серию NH и для корректной работы остро нуждаются в понижающем трансформаторе.

В отражающих модулях Navigator используется дихроичное покрытие, а внешняя поверхность колбы, изготовленная из кварцевого стекла, комплектуется защитной крышкой. Такая конфигурация допускает применения изделий в открытых светильниках

Капсульные модули NH-JC имеют исключительно компактные размеры, но при этом демонстрируют хорошую мощность светопотока.

Монтировать их можно даже в очень компактные настольные приборы, обеспечивающие качественным освещением рабочее место для взрослого или ребенка.

Выводы и полезное видео по теме

Обзор галогеновой лампочки с цокольным элементом G4, изготовленной немецкой компанией Osram. Подробное описание маркировки на упаковке, осмотр изделия и проверочный замер на соответствие заявленным цифрам в видео:

Обсуждение всех нюансов устройства и принципов работы галогеновых рефлекторных ламп. Видеосоветы относительно использования модулей в интерьерах разной стилевой направленности:

Процесс сгорания капсульной галогенки от начала и до конца. Как выглядит лампа, когда перестает давать светопоток и перегорает окончательно:

Мнение пользователя о качестве галогенных устройств типа G4, приобретенных за рубежом. Плюсы и минусы продукции. Рекомендации относительно покупки:

Лампочки галогенного типа с цоколем g4 дают приятный, не утомляющий глаза светопоток, не мерцают и не тускнеют в процессе эксплуатации. А для продления срока их службы можно использовать специальный для галогенных ламп. Лояльная стоимость делает их не только привлекательным, но и разумным приобретением, с помощью которого можно качественно осветить дом или квартиру, а параллельно сэкономить электроэнергию.

Вы можете задать вопрос по теме статьи, поучаствовать в дискуссии или поделиться опытом использования галогенных ламп в расположенном ниже блоке.

sovet-ingenera.com

Виды лампочек и типы цоколей. G9-цоколь

Осветительная аппаратура и ее элементы всегда представлены в широком ассортименте. Для покупателей важны не только их технические параметры, но и элементы дизайна. В многообразии светильников и лампочек разобраться подчас непросто. И особенно важным моментом становится замена ламп в светильниках на более современные, отличающиеся не только лучшими световыми характеристиками, но и энергоэффективностью.

Виды цоколей

Для любой лампы тип цоколя является одной из главных характеристик. Прибор должен соответствовать светильнику по типу цоколя, иначе установить его не удастся.

По конструкции цоколи делятся на группы. Основными являются винтовые и штырьковые.

Винтовые цоколи имеют резьбу для крепления в патроне и обозначаются буквой «E» и цифрами, соответствующими диаметру цоколя в миллиметрах.

В гнезде светильника лампа с цоколем штырькового типа крепится с помощью одного, двух или четырех штифтов. Такие цоколи обозначаются буквой G и цифрами, соответствующими расстоянию между штифтами (штырьками). Тип цоколя ламп G9 означает, что расстояние между штырьками составляет 9 мм.

G-цоколи устанавливаются для экономии места в компактных лампах, например, в люминесцентных или галогенных.

Основные штифтовые цоколи: G5, G9, 2G10, 2G11 и G23.

Лампочки с винтовыми цоколями

С винтовыми цоколями выпускаются классические лампы накаливания, галогенные, люминесцентные, газоразрядные, светодиодные. Впрочем, значительно проще перечислить, какие их виды выпускаются только с резьбой. Родоначальница всех электрических источников света, лампочка Ильича, старая добрая лампа накаливания, единственная не бывает со штырьковым цоколем, может быть, потому, что просто-напросто незачем.

Лампы накаливания и более экономичные галогенные отличаются только наполнением колбы. Инертные газы с примесью брома или йода позволяют повысить температуру нити накаливания, поэтому свет таких приборов более яркий при меньших размерах колбы. А поскольку при этом уменьшается испарение вольфрама, из которого нить изготовлена, то срок службы источника света в несколько раз выше, чем у обычной лампочки Ильича.

Устройства со штифтовыми цоколями

Штырьковые (или штифтовые) цоколи устанавливаются на люминесцентных, в том числе и линейных, галогенных капсульного вида, на энергосберегающих и светодиодных лампах.

Наиболее востребованными являются лампы с цоколем G4. С обозначением G9 цоколь встречается немногим реже.

Принцип действия люминесцентной лампы основан на горении паров ртути, и это ее основной недостаток, перешедший по наследству к экономным энергосберегающим лампам. Так называемые экономки, которые произвели революцию в светотехнике, имеют и другие недостатки, свойственные прародительницам. Они мерцают, если в выключателе используется индикатор подсветки, не работают со светорегуляторами (дриммерами), запуск имеет некоторую протяженность во времени, присутствует некоторый низкочастотный гул при работе, их свет режет глаза.

Наиболее перспективные на сегодня – светодиодные лампы, они имеют приставку LED. Их высокие технические характеристики окупают незначительные недостатки, которые обещают исчезнуть со временем. Эти источники света имеют ограничения по мощности, но в бытовом освещении они используются все чаще и постепенно вытесняют своих собратьев в декоративном и основном освещении жилых помещений.

Лампы с цоколем G9

Изначально эти цоколи разрабатывались специально для высоковольтных галогенных устройств, которые работали от обычной бытовой электросети с напряжением 220 V, и небольших металлогалогенных ламп.

В лампе G9 цоколь оснащен двумя штырьками на расстоянии 9 мм, а патрон – это розетка с отверстиями на таком же расстоянии, поэтому установка лампочки в светильник выглядит как обычное соединение «вилка-розетка».

Но галогенки уходят в прошлое, а светильники, особенно декоративного интерьерного освещения, остаются. Поэтому сегодня можно приобрести с таким цоколем энергосберегающие люминесцентные и светодиодные лампы.

Они подключаются к бытовой электросети без переходников и выпускаются в диапазоне мощностей от 20 до 75 Вт.

Галогенные лампы с цоколем G9

Со штырьковыми цоколями выпускаются галогенные лампы направленного света с рефлекторами и капсульные.

Галогенные лампы, пожалуй, самые компактные, отличаются хорошей светопередачей, долгим сроком эксплуатации, мощным, а главное, стабильным в течение всего срока службы световым потоком. Они могут устанавливаться в светильники с диммером, то есть регулировать силу светового потока.

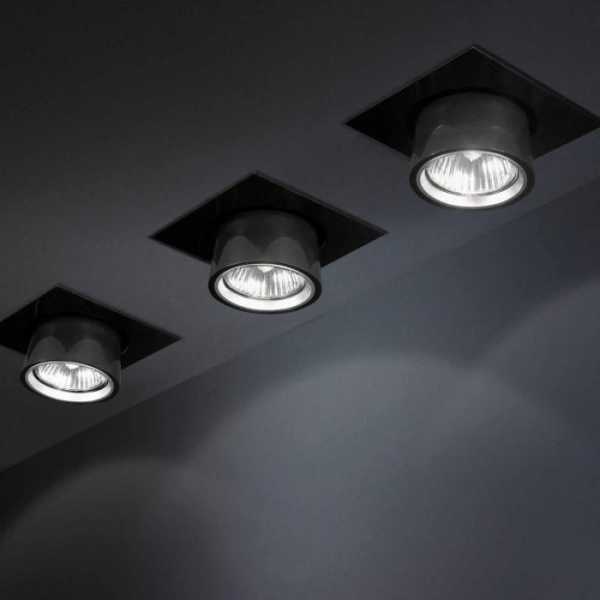

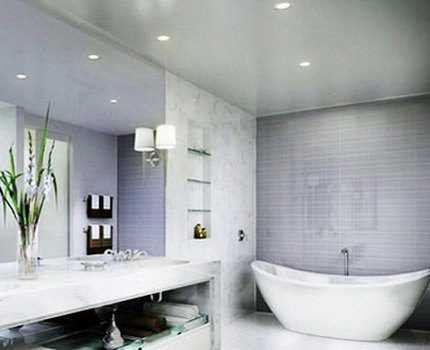

До недавнего времени если в гипсокартонном потолке устанавливался точечный встраиваемый светильник, то лампочка обязательно была галогеновая. Цоколь G9 позволяет вставить лампочку легко и быстро. Единственный нюанс – выполнять эту операцию нужно в перчатках.

Колба в галогенных лампах производится со специальным отражателем, который перераспределяет в пространстве световой поток.

Самым популярным является типоразмер галогенных ламп MR16 с диаметром колбы 50 мм.

В галогенке MR16 G9-цоколь такого размера выполняется специально, чтобы ее нельзя было спутать с лампами, рассчитанными на низкое напряжение.

Капсульные, их еще называют пальчиковыми, галогенные лампы сетевого напряжения преимущественно выпускаются с цоколем G9. Они используются в открытых светильниках, где нет защитных стекол.

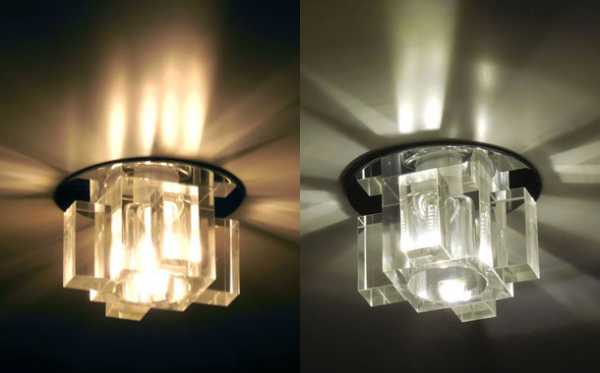

Это, как правило, декоративная подсветка мебели и потолка. Такие лампы в виде капсулы с выводами размеры имеют совсем миниатюрные.

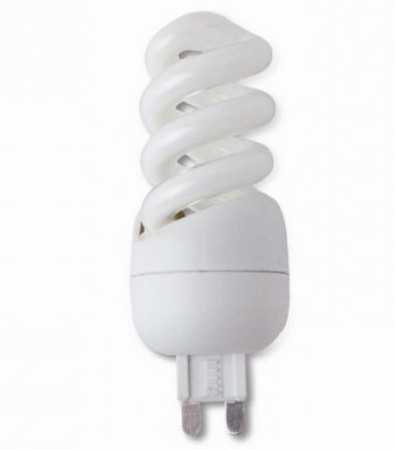

Энергосберегающие лампы с цоколем G9

Люминесцентные или энергосберегающие приборы могут выпускаться с двух- и четырехштырьковым цоколем. Для их работы нужны вспомогательные приспособления, так называемые ПРА (пускорегулирующая аппаратура) или ЭПРА (электронная пускорегулирующая аппаратура).

В цоколь двухштырьковой лампы встроены стартер и конденсатор. Последний подавляет помехи, а для того чтобы ее включить, нужен дроссель.

Имеет цоколь G9 энергосберегающая лампа компаний OSRAM и ECOLA. По сравнению с галогенными лампами она достаточно больших размеров: ее диаметр — 30 мм, а длина в зависимости от мощности — 80-100 мм.

Мощность энергосберегающей лампы может варьироваться от 5 до 11 W, а температура светового потока — от 2500 до 4100К.

Энергосберегающие лампы со штырьковыми цоколями не успели как следует прижиться, уж очень неэстетично они выглядели торчащими из небольших светильников. Им на смену пришли LED-лампы.

Светодиодные устройства с цоколем G9

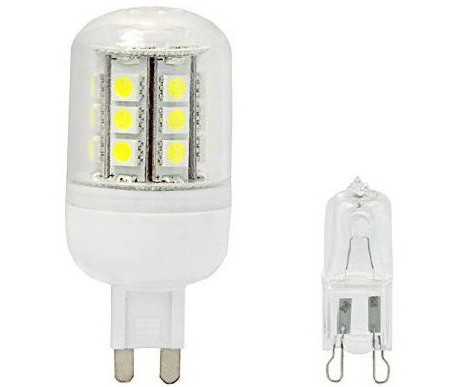

Если в светильнике установлена одна или две галогенных лампы, то замена их на светодиодные ощутимой экономии не даст, но если таких источников больше десятка, то овчинка выделки стоит.

Капсульные галогенные лампы можно заменить светодиодами Standard JCD 1,2 Вт G9 6500K с холодным голубоватым светом. Миниатюрные LED-лампочки как нельзя лучше подходят для подсветки предметов искусства, мебели, полок и других элементов интерьера.

Нечасто, но встречаются люстры для основного освещения, в которых используется цоколь G9. Светодиодная подсветка сегодня представлена подвесными и натяжными системами, настольными лампами и бра.

Преимущества и недостатки светодиодных ламп с цоколем G9

Цоколь в первую очередь удобен в использовании – воткнуть вилку в розетку способен любой человек, и даже перчатки не нужны.

Во-вторых, такие лампы не содержат ртути, то есть утилизация проблем не вызывает.

Кроме того, светодиоды защищены от влаги, не мерцают при перепадах напряжения, не нагреваются, значит, не могут взорваться, не разбиваются на мелкие осколки, например при падении, не шумят и могут неограниченное количество раз включаться и выключаться.

Не стоит надеяться, по крайней мере пока, что светодиодные ламы со штырьковым цоколем G9 идеальны. Они не лишены недостатков, может быть, на фоне остальных источников света, очень незначительных.

К сожалению, в российских сетях срок их эксплуатации значительно ниже заявленного производителями. Заменить в люстре или бра галогенную лампу на светодиодную далеко не всегда удается, во-первых, из-за конструкции самого светильника. Во-вторых, из-за направленного свечения LED-лампы прибор освещает пространство и выглядит после ее установки иначе. В-третьих, разную форму имеют штырьки этих источников света: цилиндрическую и лепестковую соответственно.

Светильники, в которые нужно устанавливать лампы с цоколем G9, не самые распространенные, но встречаются достаточно часто, особенно люстры и бра с модными некогда галогенными лампами, рассчитанными на напряжение 220 V. И не всегда понятно, стоит ли менять светильники, а с ними и полюбившийся интерьер, или ограничиться заменой лампочек более современными.

fb.ru

Замена галогенных ламп с цоколем G9 на светодиодные

Когда глобальный ремонт квартиры собственными руками позади появляется уйма свободного времени. И чтобы на тратить его зря, лежа на диване, я решил провести несколько экспериментов по замене галогенных ламп с цоколем g9 на светодиодные. Как оказалось, обнаружилось несколько интересных моментов. Замена обыкновенных ламп накаливания с цоколями Е27 и Е14 на энергосберегающие не вызывает трудностей. Но с галогенными лампами прямой замены не получается. Имея светильник с галогенными лампами, мы имеем дело с миниатюрными лампами, где уже встречаются цоколи G9 и G4. Заменить такую миниатюрную лампу на компакт-люминесцентный аналог невозможно. Единственные энергосберегающие источники света соизмеримые по размеру – это светодиоды.

Но, почему-то, редко можно услышать положительные отзывы от использования светодиодов вместо «галогенок». Встречаются противоположные мнения от полного восторга до грандиозного провала. Почему же так происходит? Как найти подходящий аналог? И, вообще, стоит ли пытаться

заменить галогенные лампы на светодиодные аналоги?

Аналог лампы с цоколем G9

Для начала давайте разберёмся с лампами, имеющим цоколь G9. Лампы с таким цоколем подключаются напрямую к сети 220 В, имеют широкий диапазон мощностей от 20 Вт до 75 Вт.

Предлагаю внимательно познакомиться с образцом светодиодной лампы. Перед нами лампа мощностью 2,5 Вт, световой поток от такой лампы заявлен 120 люмен, прямым аналогом производитель называет галогенную лампу мощностью 30 Вт. Честно говоря, с этикеткой полная неразбериха: по световому потоку явное не соответствие мощности, указанные токи и напряжения не соответствуют заявленной мощности. Но делать нечего — покупка сделана, будем переходить к практическим испытаниям.

Что сразу бросилось в глаза при замене лампы — разный размер ламп. Такое чувство, что колба обычной «галогенки» в два раза меньше светодиодного аналога. Кроме того, форма контактов у образцов разная: на стеклянной колбе типа проволоки, а на светодиодном корпусе — плоские лепестки.

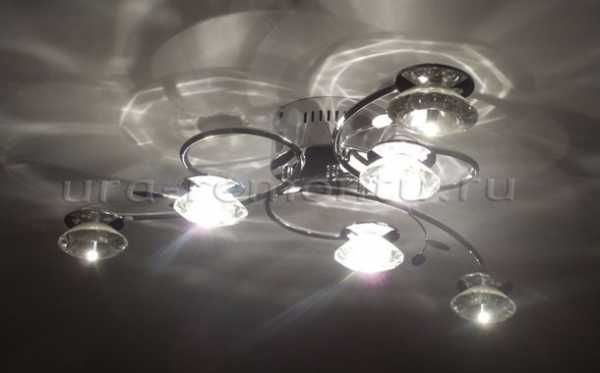

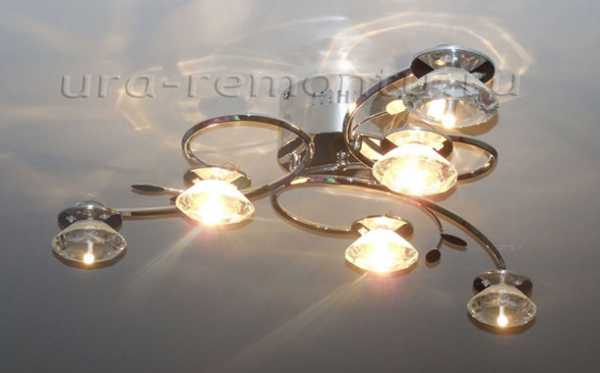

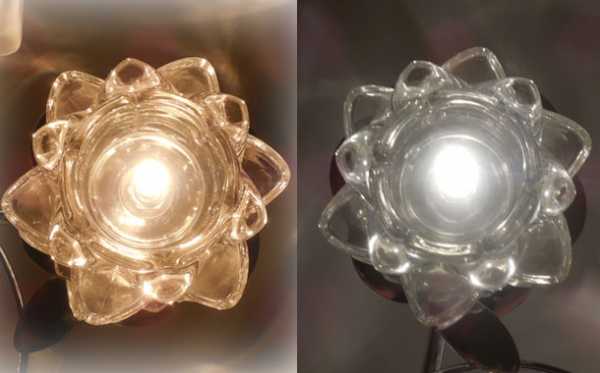

Первым этапом испытаем кухонную люстру. При установке новой лампы появились смешные осложнения — лампа «недовставлялась» в гнездо. Корпус и цоколь — керамические, и прилагать дополнительные усилия было как-то страшновато. В результате лампа встала в цоколь, но неприятный осадок остался. Чтобы контакт был «увереннее» пришлось чуть подогнуть лепестки.

Не смотря на первое опасение, лампа пришлась как раз к месту. Освещённость достаточная, лампа хорошо спряталась внутри плафона. На фотографиях отчетливо видна цветовая температура разных источников света. Галогенная лампа желтоватая, а светодиодная — заметно холоднее, почти белая. Плафон с галогенной лампой полностью залит светом, а светодиодная лампа лишь касается нижнего края плафона.

На фотографии этого не заметно, но яркость от светодиодной лампы показалась даже немного больше, чем от галогенной. Но повышенная яркость наблюдалась только под лампой. Освещение от светодиодной лампы — направленное, отсюда неравномерная подсветка плафона. Световое пятно от светодиодной лампы можно сравнить с лучем от ручного фонаря.

В целом светодиодной лампой мы остались довольны — освещенности достаточно. Люстра рассчитывалась на мощность по 40 Вт на каждый плафон под галогенные лампы на напряжение 220 В. Светодиодный аналог смотрится, ничуть не проигрывая по освещенности. Правда вместо равномерно сверкающего плафона, максимум света сместился наружу. Не смотря на смещение светового акцента, светильник выглядит также привлекательно как до замены галогенок на светодиоды, но чуть по-другому.

Замена галогенных ламп на светодиодные в точечных светильниках

В нашей квартире люстра на кухне — это не единственный светильник с цоколем G9. Большая часть точечных светильников у нас с такими же лампами.

Вот так смотрятся точечные светильники со штатной и светодиодной лампой. Как видно из фотографий, все более отчётливо проявляется температурная разница тёплого и холодного свечения. Рисунок отблесков света практически одинаковый, не смотря на разную глубину установки ламп. Как помните, галогенная лампа 3 см, а светодиодная — 5 см высотой. Таким образом в выключенном состоянии, светодиодная лампа становится уже заметной, чего не наблюдалось со стандартной галогенной лампой.

Также стоит отметить явно выраженное направленное свечение от светодиодной лампы и некоторое кажующуеся увеличение яркости. Этот оптический «обман» вызван, скорее, конструктивными особенностями светодиодной лампы и более высокой цветовой температурой.

В продолжении серии испытаний, очередь дошла и до спальни. В данных светильниках уже совершенно отчётливо видна и стандартная галогенная лампа и тем более её светодиодный аналог. Однако, с учетом художественного замысла, торчащая лампа ничуть не портит светильика. Скорее наоборот — из всех светильников в нашей квартире, этот тандем самый удачный. Светодиодная лампа встала на место «как родная» и также демонстрирует более привлекательный отблеск света на потолке.

В нашей комнате точечные светильники и люстра выбраны из одной коллекции. Но в люстре, в отличие от точечных светильников, используются галогенные лампы с цоколем G4, рассчитанных уже на 12 В. И если мы уж занялись исследованиями по замене галогенных ламп на светодиодные, то будем последовательны и продолжим испытания до конца. Сразу отметим, что разбираясь со светодиодными лампами на 12В пришли к весьма неожиданным выводам. Но об этом читайте отдельный обзор — Особенности замены галогенных ламп с цоколем G4.

Результаты исследований по замене ламп с цоколе G9

На конктерных примерах мы убедились, что в двух случаях из трёх, после замены галогенной лампы на светодиодную, вроде и придраться не к чему, но и абсолютного удовлетворения нет. Главная причина — конструктивные особенности светодиодных ламп: направленное излучение и увеличенные геометрические размеры лампы. За счёт этого центр свечения выносится из глубины светильника наружу, плафон «светится» по-другому. Одним из отрицательных факторов также будет заметность светодиодной лампы.

В результате нашего опыта можно однозначно сделать вывод, что прямой замены галогенной лампы на светодиодную с цоколем G9 нет. Тут нужно чуть-чуть подумать и перед покупкой проанализировать обстановку. Не смотря на недостатки, найти подходящую светодиодную лампу для светильника с цоколем G9 возможно и не представляет особого труда. Просто перед покупкой нужно оценить на сколько критично увеличение размера лампы и повлечёт ли такая замена изменение общего восприятия от светильника.

ura-remontu.ru

Замена галогеновых или галогенных ламп с цоколем G4 на светодиодные

Наверняка, многие владельцы люстр или точечных светильников с галогеновыми лампочками не раз задумывались о том, чтобы заменить их на светодиодные аналоги. В основном по причине значительной экономии электричества. Однако, не всегда есть возможность заранее оценить, действительно ли нужен такой обмен. И в этой статье я хочу на практике показать, что дает

замена галогеновых ламп на светодиодные на примере лампочек с цоколем G4.

Перед вами различные виды лампочек, но все с цоколем g4

В верхнем ряду представлены галогеновая и светодиодная лампочки на 220В, а в нижнем ряду эти же представители, но уже на 12В. Хорошо заметно, что размеры ламп на 220В несколько больше ламп на 12В.

Два вида светодиодных лампочек с цоколем G4 — слева лампочка с единственным мощным светодиодом и рассеивающей линзой, а справа лампа со множеством светодиодов, в народе именуемая «кукурузой»

Что нам даст замена галогенной лампочки G4 на светодиодную

Если рассмотреть поближе галогеновую и светодиодную лампы, то мы увидим, что нить накаливания в галогенной лампе расположена ближе к цоколю. В то время как излучающий светодиод в светодиодной лампе располагается значительно дальше от цоколя. В результате получаем совершенно разный ореол освещения при использовании разных видов ламп.

Левый плафон с галогеновой лампочкой освещается полностью,
в то время как светодиодная лампочка в правом плафоне освещает только его наружную кромку

Здесь галогенка также ярко освещает весь плафон люстры,
а светодиодная лампочка не подсвечивает плафон вовсе

Пока преимущества галогенок очевидны, но не будем торопиться с выводами, и продолжим наши эксперименты по замене галогеновых ламп на светодиодные.

Сравним между собой галогенные лампочки, рассчитанные на напряжение 220В и на 12В.

Слева галогеновая лампа на 220В горит желтым светом,

а справа галогенка на 12В дает белый свет, кажущийся более ярким.

Возможно, по этой причине большинство люстр и точечных светильников с компактными плафонами и цоколем G4, рассчитаны именно на 12-ти вольтовые «галогенки».

Рассмотрим, как ведут себе светодиодные лампы разного напряжения.

Слева светодиодная лампа типа «кукуруза» на 220В горит желтым светом,
а справа лампа с рассеивающей линзой, но на 12В дает белый свет

Важные моменты замены галогеновой лампы на светодиодную с цоколем g4

При замене галогеновой лампы на светодиодный аналог необходиой учитывать следующую, на мой взгляд, самую важную особенность. Галогенка, по сути — это лампа накаливания, которая светит во все стороны. А светодиод излучает свет только в одну сторону, что в пространстве выглядит как световой конус. Вот почему практически на всех светодиодных лампах с одним светодиодом присутствует рассеивающая линза. Однако, для некоторых видов точечных светильников и люстр, рассеивающая линза может оказаться неэффективной. В этом случае, частично исправить ситуацию может всенаправленная светодиодная лампа типа «кукуруза».

Яркий пример сравнения галогенной и светодиодных ламп в люстре с небольшими плафонами

Теперь сравним форму и размеры световых пятен, которые дают светодиодные лампы разных конструкций.

На фото слева направо: светодиодная лампа типа «кукуруза», светодиодная лампа с одним светодиодом и рассеивающей линзой, светодиодная лампа с одним светодиодом, но без рассеивающей линзы

Как видно, в данном случае, при одинаковой мощности происходит перераспределение светового потока. В лампах типа «кукуруза» световой поток близок к галогенной лампе, а лампы с линзой и без линзы имеют всё более концентрированный световой поток. Это приводит к тому, что освещённость непосредственно под светильником кажется сильнее, в то время как общая освещённость помещения кажется недостаточной.

Поэтому, в данном конкретном случае целесообразна замена галогеновых ламп на светодиодные типа «кукуруза» только в связи с возможностью экономить средства на электричестве.

А сколько можно сэкономить электричества, заменив галогенки светодиодными аналогами, а также насколько энергоэффективны другие виды лампочек, я подробно разобрал в своей статье — Сравнение разных видов ламп — сроки службы и реальная экономия денег и электроэнергии.

В некоторых видах светильников из-за формы плафона даже галогенная лампа торчит наружу, а уж при использовании ее светодиодного аналога, выпячивание наружу источника света становится еще более заметно. Во включенном состоянии наблюдается изменеие в яркости, причём в худшую сторону.

Центральные плафоны освещаются галогенками, которые немного торчат наружу, остальные плафоны освещены светодиодными лампами с одним светодиодом

Тут нельзя сказать, что стало темнее, скорее произошло перераспределение света. Пятна на потолке исчезли, стеклянные элементы менее наполнены светом, однако, под самой люстрой света хоть отбавляй, чего нельзя сказать о самой комнате. Всему виной направленность свечения светодиода.

Подводный камень замены галогеновых ламп на светодиодные

При замене галогенных ламп на светодиодные обнаружена следующая особенность: светодиодные лампы на 220В светят ярче ламп на 12В при одинаковой мощности и световом потоке. Чем же вызвана такая аномалия, ведь сам светодиод — низковольтное устройство и работает от нескольких вольт, достаточно вспомнить знаменитые светодиодные ленты?

Попробуем разобраться. Светодиоды работают на постоянном токе. Светодиодные лампы, рассчитанные на 220В внутри имеют миниатюрный выпрямитель со стабилизатором, поэтому могут работать на переменном напряжении. В светодиодных лампах напряжением 12В выпрямителя нет, но обязательно присутствует диодный мост, что позволяет не заботиться о полярности включения, но не обеспечивает заявленную яркость при работе на переменном токе. Следовательно, светодиодные лампы на 12В должны работать на постоянном токе, который может обеспечить специальный источник питания или LED драйвер. А в галогенных светильниках, где мы хотим произвести замену лампы на светодиодную, установлен специальный трансформатор для питания низковольтных галогенных ламп, который не предназначен для светодиодов. То есть, необходимы дополнительные затраты на покупку и замену трансформатора LED драйвером.

LED драйверы для светодиодных ламп и трансформатор для галогенок

Что же делать? Либо смириться и использовать аналоги бОльшей мощности, или, лучше всего, поменять тот самый «галогенный» трансформатор на светодиодный источник питания. Но тогда нужно менять все лампы из люстры разом, не забывая о конструктивных особенностях светодиодных ламп.

Когда я только собирался заменить у себя в квартире галогенные лампочки на светодиодные, то посмотрел несколько видеороликов, которые были однозначно в пользу светодиодных источников, однако на практике оказалось не все так просто. Отнюдь не всегда замена галогеновых лампочек на светодиодные сделает помещение ярче — здесь большую роль играет форма и размер самого точечного светильника или же плафона в люстре. Надеюсь, моя статья помогла вам определиться, нужно ли именно вам такая замена.

ura-remontu.ru

Галогеновые лампы для дома: недостатки, отзывы, фото

30.10.2017/в Лампочки /от admin

Галогенные лампы накаливания по принципу работы и конструктивным особенностям мало чем отличаются от обычных конструкций ламп накаливания, являясь, по сути, их усовершенствованной моделью. Проблема обычных конструкций накаливания состоит в том, что они имеют очень низкую эффективность, тратя от 75 до 95% затрачиваемой энергии на образование тепла. Этот недостаток частично исправлен в установках, использующих галогенный цикл. Основным отличием этого типа осветительных приборов является тип газа, наполняющего галогенный источник накаливания и определяющий его свойства и принцип действия, основанный на галогенном цикле.

Галогенные лампы

Цикл, который имеют галогеновые лампы, состоит в последовательном прохождении процессов:

испарения вольфрама с поверхности спирали;
движения его атомов к поверхности колбы;
столкновение частиц вольфрама с атомами газа-наполнителя и отражение частиц вольфрама в сторону спирали;
возвращение частиц вольфрама на поверхность нити накаливания и осаждение на ней в виде множества фрагментов структуры небольшого размера.

Видя галогенный процесс испарения-осаждения можно было бы предположить, что галогенные лампы этих конструкций практически вечны в использовании. Однако это не так, поскольку испаренные в одном участке нити частицы, при возвращении осаждаются на других ее участках. В месте же испарения при многократном повторении цикла нить подвергается истончению, диаметр спирали уменьшается, что со временем приводит к тому, что галогенные лампы перегорают.

Процесс горения

Электрический ток проходит через контакты, расположенные на цоколе лампы накаливания к выводам на кронштейнах внутри лампы, между которыми находится вольфрамовая нить. При нагреве вольфрамовой спирали происходит испарение с ее поверхности в среду колбы осветительного прибора, наполненную газами (йод, бром, хлор) атомов вольфрама. Однако, эти атомы, не долетая до поверхности колбы, возвращаются обратно при взаимодействии с газом, чем обуславливается отсутствие потемнения колбы и связанного с ним уменьшения интенсивности потока света.

Температура цветового свечения источников освещения галогенного цикла по значениям выше, чем у ламп накаливания и находится в диапазоне 3000-3200К, при достигаемом индексе передачи цвета на уровне 100Ra.

Особенности процесса

Галогенные лампы, как правило, характеризуются малыми габаритами. Производство их такого размера обусловлено рядом соображений:

возможностью увеличения давления наполняющего колбу газа при уменьшении объёма осветительного прибора;
возможностью использования дорогих инертных газов, обладающих лучшими свойствами в качестве наполнителей;
при уменьшении объема колбы источника освещения эффективность галогенного цикла существенно возрастает, что обуславливает более долгий срок эксплуатации осветительного прибор.

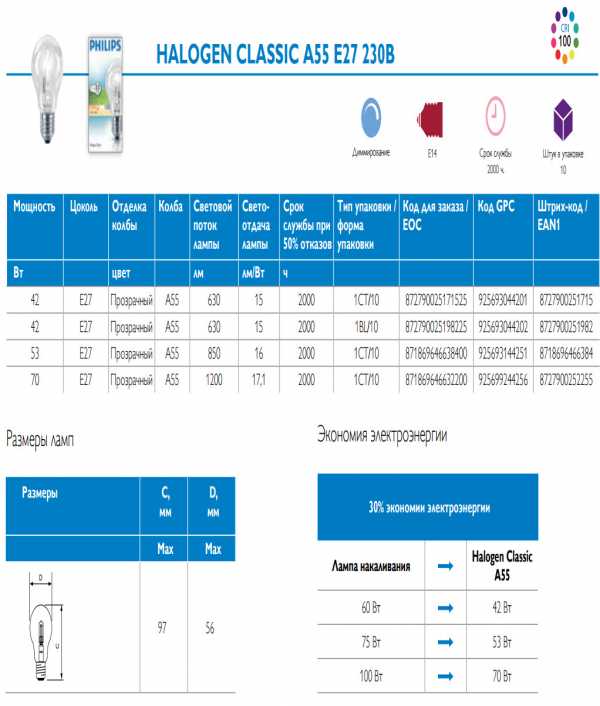

HALOGEN CLASSIC А55 E27 230В

Преимущества

возможность использования в них повышенного давления, из-за применения для изготовления ее колбы стекла с увеличенным процентом кварца в составе, и как следствие улучшение характеристик светоотдачи;
галогенные лампы при существенно меньших, сравнительно с источниками накаливания размерах обеспечивают в несколько раз яркое свечение;
свет, который производят галогенные лампы по характеристикам распределения, близок к естественному солнечному свету и не вызывает чувства усталости при их использовании;
благодаря принципу действия, основанному на галогенном цикле, срок службы галогенных ламп превышает конструкции накаливания от 1,5 до 2 раз;
при одинаковом количестве получаемого света, источники освещения галогенного цикла обеспечивают экономию до 30%, по сравнению с конструкциями накаливания;
высокая прочность лампы, обуславливаемая применением кварцевых колб.

Недостатки

Галогенные лампы этих конструкций характеризуются повышенной чувствительностью к неожиданным колебаниям сетевого напряжения, для компенсации чего их включение осуществляется через защитные приспособления.
При их замене или обслуживании необходимо пользоваться салфетками или специальными перчатками, поскольку материал колбы после взаимодействия с кожным жиром поверхности рук может не выдержать теплового расширения при включении и взорваться.
Учитывая высокие температуры, производимые источником освещения, возможен эффект прихода цоколя в негодность.
Несмотря на свою высокую эффективность конструкции галогенного цикла, как и лампы накаливания, производят большее количества тепла и меньшее света.
Конструкции многих осветительных приборов данного класса не используются в режиме произвольного положения в пространстве. Они предъявляют особые условия, касательно расположения ламп в светильниках.

Особенности конструкции

Для этих осветительных приборов характерны некоторые особенности, состоящие в спектре излучаемого ими света, различных видах используемых цоколей и колб в них.

Цоколь

Цоколи, которые используют светильники галогенные, существуют двух видов:

Резьбовой цоколь, позволяющий устанавливать лампу в стандартный патрон, маркируется буквой Е и выполняется в исполнении для крупных Е27 и для мелких по диаметру патронов Е 14.
Цоколь штырькового типа, обозначается буквой G, его использование подразумевает наличие патрона особой конструкции. Цифры в обозначении марок цоколей обозначают расстояние между штырьками лампы, что важно на этапе выбора патрона для монтажа осветительного прибора.

Типы и виды цоколей для светодиодных и галогенных ламп

Спектр светового излучения

Применяемые лампочки галогенного цикла могут иметь следующие оттенки:

белый;
голубоватый.

Колбы

Трубчатые лампочки, характеризуются спиралью большой длины, исходя из чего, больше капсульных подходят для использования в осветительных приборах обычных конструкций, с рабочим напряжением 220В.
Капсульная лампочка (пальчиковой) формы галогенных осветительных приборов используется для освещения потолков подвесных конструкций или создания местного освещения декоративного характера. Капсульная лампочка состоит из капсулы небольшого размера, имеющей выводы. Капсульная лампа такого типа применяется для организации освещения рабочей зоны, встроенных элементов деталей интерьера и картин.
Линейные галогенные лампы, характеризуются небольшими размерами и состоят из трубки из кварца с расположенными с двух сторон выводами, на которых находится спираль накаливания. Галогенные лампы такого типа не используют в качестве источника освещения в помещениях, ввиду их невысокой яркости и большого потребления энергии.
Галогенные лампы внешнего расположения колбы, по строению напоминает лампу линейного устройства, заключенную в колбу из стекла. Этот тип источника освещения по форме изготавливается в виде груши или свечи, при этом поверхности ее колбы могут иметь матовый, прозрачный, либо молочный цвет.
Лампочки с алюминиевым отражателем, имеют в своем составе колбу со встроенным рефлектором, выполняющим функцию распределения светового потока. В данном контексте наибольшей эффективностью отличаются осветительные приборы галогенного цикла, с покрытием, поверхность которого обладает способностью отражения инфракрасных лучей. Капсульная лампа со специальным отражателем может применяться для направленного освещения предметов с изменяющимся углом установки от 8 до 60°. Капсульная лампочка используется для обеспечения точечного освещения, устанавливается на подвесные и натяжные конструкции потолков для выполнения декоративной функции или при увеличении их количества для общего освещения.

Лампы галогенные в колбе R50, R63, R80

Галогенные лампочки изготавливают:

низкого напряжения 6В, 12В, 24В;
высокого напряжения 110-240В.

Мощность галогеновых осветительных приборов находится в диапазоне 1-10000 Вт. Схема подключения осветительного прибора к источнику питания зависит от типа цоколя лампы. При цоколе типа Е источник освещения монтируется путем вкручивания, подобно лампе накаливания. Лампочки галогенного цикла с низким сетевым напряжением включают в сеть не напрямую, а через специальные трансформаторы или применяют группы светильников для создания полезной нагрузки в сети.
