Устройство продухов | Строительство бани

Устройство продухов в стене подвала с помощью цокольного дефлектора

На сегодняшний день технология строительного производства идет семимильными шагами. Вот и при устройстве продухов применяются современные конструкции.

Для того,чтобы на фасаде здания,дома или бани продухи в подвале не смотрелись «зияющими» отверстиями, для того,чтобы теплый воздух из подвала не соприкасался с отделкой вашего фасада, конденсируясь на нем влагой, разработаны и выпускаются простые в монтаже конструкции,такие ,как цокольный дефлектор.

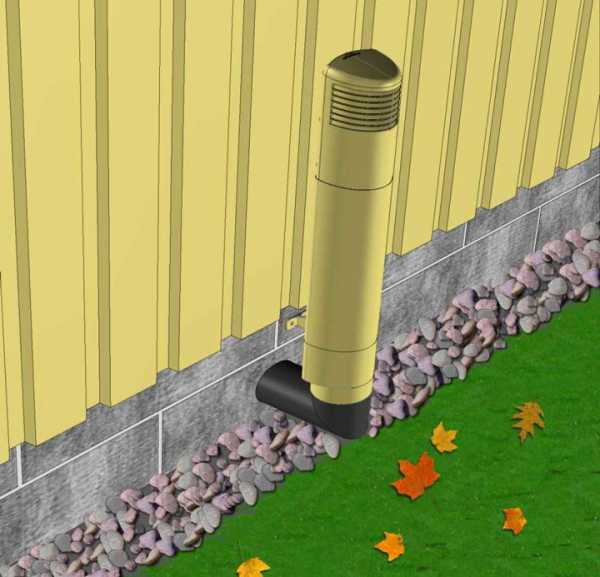

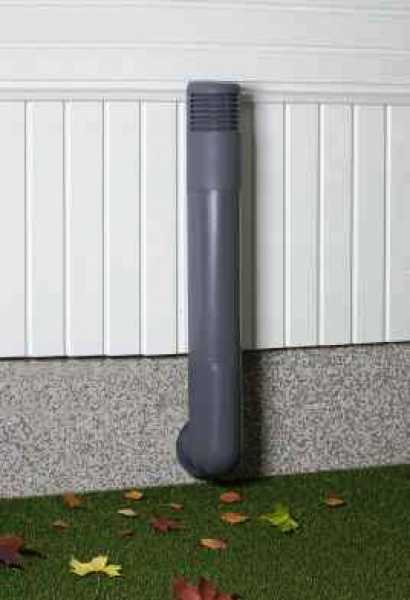

Цокольный дефлектор

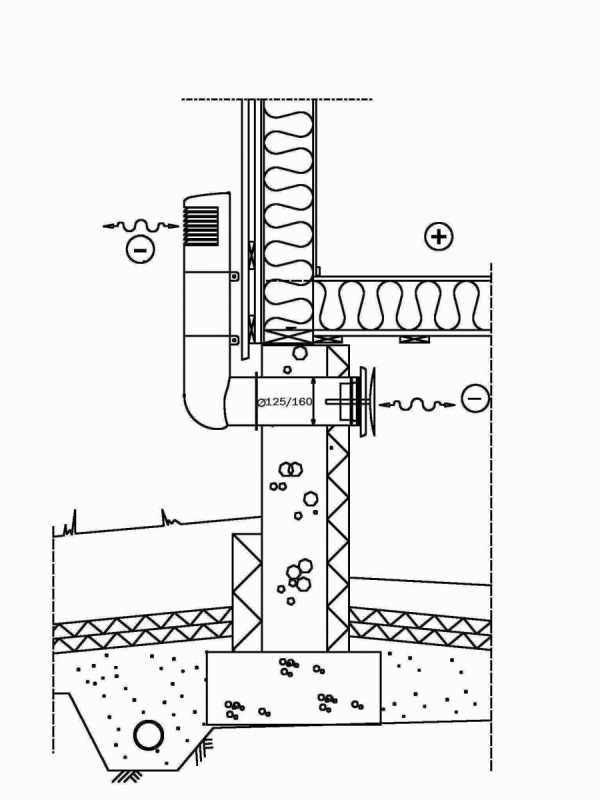

Конструкция прохода цокольного дефлектора через стену подвала

Цокольный дефлектор выполняет функцию проветривания цокольных помещений здания,удаления из подвала,техподполья влаги,а также-приток свежего воздуха в данные помещения. Конструкция цокольного дефлектора такова,что защищает от проникновения в подвал и другие цокольные помещения (гараж,сауна,баня,спортивный зал,бассейн,винный погреб и многое другое) от насекомых,мелких животных,в том числе мышей,снега и различного мусора. Цокольный дефлектор не только будет защитным элементом,конструкцией вентиляции,но и дизайнерским элементов вашего фасада.

Для устройства продухов в подвале с помощью цокольного дефлектора потребуется при бетонировании фундамента заранее предусмотреть отверстия. И конечно же, в зависимости от площади подполья,нужно рассчитать необходимое количество продухов . Количество цокольных дефлекторов будет обратно пропорционально  диаметру ( площади выходного отверстия продуха) дефлектора.

Промышленность выпускает цокольные дефлекторы разных диаметров(Д125,Д160,Д200) для того,чтобы проще было рассчитать оптимальное количество продухов на нужную площадь подвала: чем больше диаметр дефлектора,тем меньше потребуется продухов и, наоборот.

banjstroi.ru

Турбодефлектор своими руками: чертёж и этапы работы

Для обеспечения хорошей тяги в дымоходе необходимо установить конструкцию, которая способна усилить скорость вывода продуктов сгорания из дымового канала. Поэтому, если вы являетесь обладателем дома или пристройки с печным отоплением или же вентиляционной шахтой, то вам необходим турбодефлектор. С его помощью можно не только увеличить тягу, но и обеспечить защиту дымохода от проникновения угарного газа, мусора или осадков, а также предотвратить возникновение эффекта обратной тяги. Стоимость подобного устройства достаточно большая. Однако можно сэкономить, сделав турбодефлектор своими руками, используя подручные материалы и инструменты.

Далее мы расскажем, как сделать дефлектор самостоятельно, и как установить ротационные турбины на дымоход.

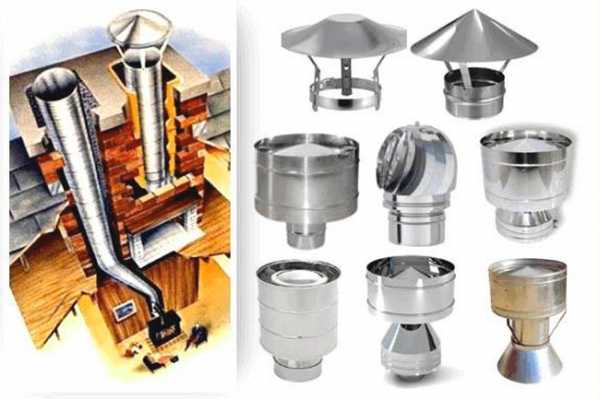

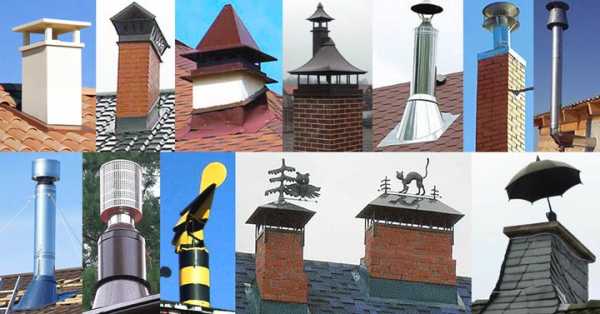

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

1. Медь
2. Оцинкованная сталь
3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

• Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

• Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

• Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

• Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

• Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

• Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

• Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Принцип работы

Классический дефлектор состоит из нескольких деталей:

1. цилиндр
2. диффузор
3. зонт, который защищает дымоход от проникновения мусора и осадков
4. кольцевые отбои, которые монтируются в нижней части устройства и вокруг него

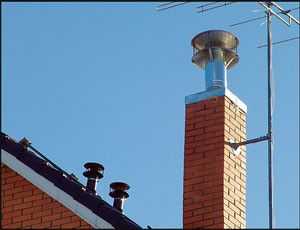

Устройство устанавливается на дымовой трубе, что позволяет ему создать препятствие воздушному потоку. Таким образом, ветер разбивается на огромное количество мелких воздушных потоков, которые имеют очень низкую интенсивность. Это необходимо для того, чтобы ветряной поток захватил дым, который выходит из дымового канала, что позволяет увеличить тягу. Кроме этого, дефлектор не позволяет ударному газу, выходящему из трубы, попасть обратно.

Как отмечают специалисты, при неправильном расположении дымохода на объекте дефлектор не может работать в полную мощность, поэтому перед установкой обязательно проверьте правильность монтажа канала.

Также, дефлектор может служить вентиляционной турбиной, которая устанавливается в системах с естественной вентиляцией. Далее мы подробно расскажем, как сделать вентиляционный дефлектор своими руками.

Турбодефлектор своими руками

Если вы хотите сэкономить свои средства и изготовить турбо дефлектор самостоятельно, то для начала работы необходимо подготовить все необходимые материалы, инструменты и чертежи всех деталей.

Необходимые инструменты

• Лист стали. Он может быть нержавеющим или оцинкованным. Толщина должна составлять от 0, 5 до 1 мм.
• Ножницы для резки по металлу.
• Заклепочник.
• Дрель и сверла по металлу.
• Несколько листов картона.

Подготовка чертежа

Перед тем, как начать изготовление деталей, необходимо выполнить подробный чертеж будущего дефлектора. Если вы хотите сделать устройство быстро, мы рекомендуем воспользоваться готовыми чертежами из Интернета. При этом обязательно проверьте, чтобы все параметры совпадали с необходимыми и подходили вашему конкретному случаю.

Если же вы хотите сделать чертёж дефлектора самостоятельно, то можете воспользоваться нашими советами и рекомендациями, которые помогут вам сделать это максимально правильно.

В первую очередь необходимо рассчитать характеристики изделия. Для этого вы можете использовать следующую таблицу, отражающую рекомендованные соотношения между основными параметрами турбодефлектора:

Основой чертежа является внутренний диаметр дымохода. После получения его размера, нужно выбрать высоту дефлектора, а также ширину диффузора.

Если ваши размеры не совпадают с теми, которые указаны в таблице, то вы можете рассчитать их самостоятельно в соответствии с пропорциями:

• Высота дефлектора должна быть от 1, 6 до 1, 7 внутреннего диаметра вашего дымохода.
• Ширина диффузора должна составлять от 1, 2 до 1, 3 внутреннего диаметра.
• Ширина дефлектора должна достигать от 1, 7 да 10 внутреннего диаметра канала.

После этого необходимо выполните на ватмане детальный чертеж будущего дефлектора в соответствии с теми характеристиками, которые вы рассчитали. Чертёж можно сделать вручную при помощи карандаша или в программах Adobe Photoshop или Adobe Illustrator. Размеры всех деталей должны быть в натуральную величину.

Если вы не можете самостоятельно подготовить чертеж, обратитесь к специалистам, которые сделают все замеры и в короткие сроки подготовят необходимый чертеж.

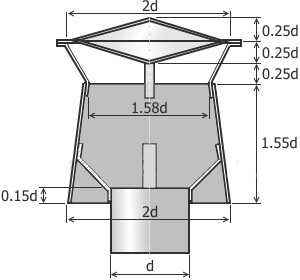

Пример чертежа, который должен получиться:

Инструкция

После того, как вы сделали подробный чертеж, необходимо вырезать каждую деталь из бумаги.

Как только будут готовы все бумажные заготовки, их нужно закрепить на листе нержавеющей или оцинкованной стали. Обведите маркером каждую заготовку. Также для этого можно использовать специальный мел по металлическим покрытиям.

При помощи ножниц для резки по металлу вырезается каждая деталь. Стоит отметить, что на срезах края необходимо подогнуть примерно на 5 мм. Для этого воспользуйтесь пассатижами. После этого при помощи молотка отбейте места загибов. Это необходимо для того, чтобы края будущих деталей стали в два раза тоньше.

Заготовку будущего диффузора сверните в цилиндр. Далее просверлите отверстия для закрепления деталей при помощи болтов или заклепок. Некоторые рекомендуют воспользоваться сваркой-полуавтомат, которая не позволит насквозь прожечь металлические листы.

Сделайте то же самое с внешним цилиндром, а заготовку для колпака сверните конусовидной формы и соедините концы при помощи заклепочника.

Далее необходимо из остатков листов стали вырезать 3-4 линии, ширина которых составляет около 6 см, а длина — 20 см. Подогните их с обеих сторон с отступом в 6 см. Просверлите несколько отверстий под болты на расстоянии от края в 5 см. Закрепите их на колпаке. После этого воспользуйтесь заклепками и соедините их сначала с внешним цилиндром, а после – с колпаком.

Установка

Как только ваш диффузор полностью готов, его необходимо установить на дымоход. Это можно сделать двумя методами:

• Монтаж на сам дымоход.
• Монтаж на трубу, которая после надевается на дымоходный канал.

Пользователи в интернете отмечают, что второй метод установки турбодефлектора является безопаснее по причине того, что все самые сложные процедуры можно выполнить заранее, а готовую конструкцию быстро установить на крышу.

Поэтому мы расскажем, как выполнить установку именно этим способом:

1. В первую очередь необходимо подготовить саму трубу. Ее диаметр должен быть несколько больше диаметра дымохода. На одном ее конце нужно отступить примерно 15 см и отметить места для сверления. То же самое нужно сделать на нижней части дефлектора.
2. После этого просверлите отверстия в обеих деталях и проверьте, совпадают ли они.
3. Зафиксируйте трубу и дефлектор при помощи болтов.
4. Далее готовую конструкцию можете надеть на дымоход и прочно закрепить хомутом, чтобы не оставалось зазоров.

Если вы хотите обеспечить дополнительную защиту, можете обработать соединения герметиком, обладающим стойкостью к высоким температурам.

Изготовление дефлектора Григоровича своими руками

Материалы

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

• Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
• Металлические заклепки или болты.
• Бумага или плотный картон для создания чертежа будущего изделия.
• Ножницы для резки по металлу.
• Дрель и сверла по металлу.
• Заклепочник.

Этапы создания

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

• Высота конструкции должна составлять примерно от 1, 7 диаметра.
• Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
• Ширина диффузора должна быть примерно 1, 3 диаметра.

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт — конуса.

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.

proventilation.ru

Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

Содержание статьи:

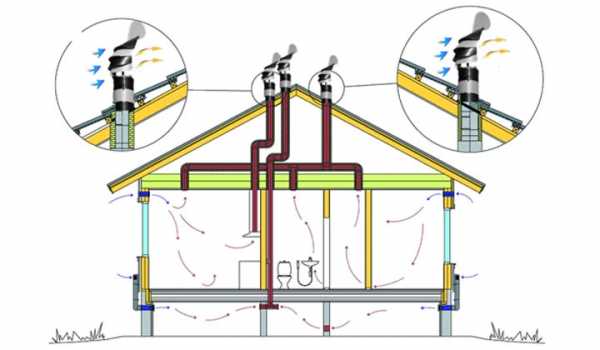

Дефлекторы крепят на выходы труб естественной вентиляции над крышами небольших предприятий, общественных зданий, жилых домов.  Используя напор ветра, дефлекторы побуждают тягу в вертикальных вентканалах. Вторая важная функция дефлекторов это защита от попадания в вентиляционные шахты дождя и снега. Разработаны десятки моделей вентиляционных дефлекторов, устройство некоторых описывается ниже. Простейшие варианты дефлекторов можно сделать своими руками.

Устройство вентиляционного дефлектора

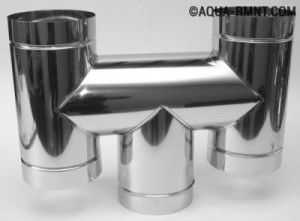

Н-образная конструкция эффективна в местах с сильными порывистыми ветрами

Любой вид дефлекторов вентиляции содержит стандартные элементы: 2-х стаканы, кронштейны для крышки и патрубок. Наружный стакан расширяется книзу, а нижний ровный. Цилиндры надеты друг на друга, над верхним прикреплена крышка. Вверху каждого цилиндра расположены отбои в виде колец, которые изменяют направление воздуха в вентиляционном дефлекторе любого размера.

Отбои устанавливаются таким образом, чтобы ветер на улице создавал подсос через пространства между кольцами и ускорял вывод газов из вентиляции.

Устройство дефлектора вентиляции таково, что при направлении ветра снизу, механизм срабатывает хуже: отражаясь от крышки, он направляется навстречу газам, которые выходят в верхнее отверстие. Этот недостаток в большей или меньшей степени есть у любого вида вентиляционных дефлекторов. Чтобы его устранить, крышку делают в форме 2-х конусов, скрепленных основаниями.

Когда ветер сбоку, отработанный воздух отводится одновременно и сверху, и снизу. Когда ветер направлен сверху, отток происходит снизу.

Другое устройство дефлектора вентиляции – те же стаканы, но крыша в форме зонтика. Именно крыша играет здесь важную роль в перенаправлении ветрового потока.

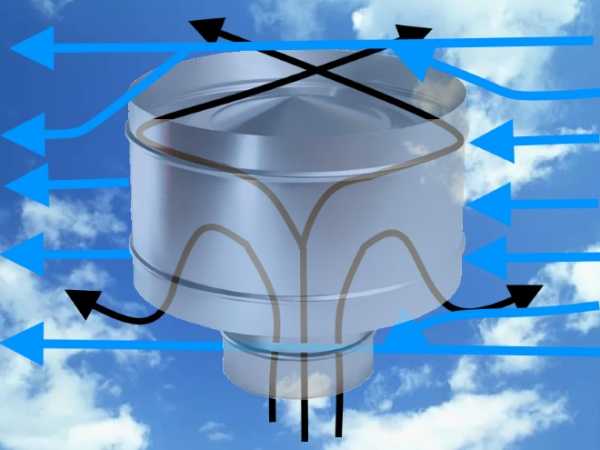

Принцип действия дефлектора вентиляции

ротационный дефлектор

Принцип действия дефлектора вытяжной вентиляции очень прост: ветер ударяется в его корпус, рассекается диффузором, в цилиндре понижается давление, а значит, усиливается тяга в вытяжной трубе. Чем большее сопротивление воздуху создает корпус дефлектора, тем лучше в вентканалах тяга. Считается, что более качественно работают дефлекторы на трубах вентиляции, установленных слегка под наклоном. Эффективность работы дефлектора зависит от высоты над уровнем крыши, размера, формы корпуса.

Дефлектор вентиляционный в зимний период на трубах обмерзают. У некоторых моделей с закрытым корпусом снаружи наледь не видна. А вот при открытой зоне протока наледь появляется с наружной части нижнего стакана и заметна сразу.

Правильно подобранный дефлектор может повысить коэффициент полезного действия вентиляции до 20%.

Чаще всего дефлекторы используются в вытяжной вентиляции естественной тяги, но иногда усиливают принудительную. Если здание располагается в районах с редкими и слабыми ветрами, главная задача устройства предотвратить снижение или «опрокидывание» тяги.

Виды дефлекторов

дефлектор ДС

Подбирая вентиляционный дефлектор, можно растеряться от разнообразия.

Наиболее распространенные сегодня виды дефлекторов вентиляции:

• ЦАГИ;
• Григоровича;
• в форме звезды «Шенард»;
• ASTATO открытый;
• шарообразный «Волпер»;
• Н-образный.

Пластиковые вентиляционные дефлекторы используются редко, так как они недолговечны и хрупки. Разрешается установка пластиковых дефлекторов на вентиляцию подвалов, цокольных этажей. Широко используются пластиковые дефлекторы только как автомобильные аксессуары.

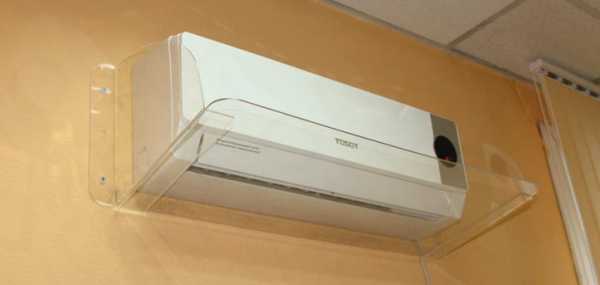

Некоторые потребители ошибочно называют распределяющие устройства  для вентиляции натяжных потолков дефлекторами. Вентиляционные дефлекторы устанавливаются только на концы вытяжных каналов. Вентиляция вытяжных потолков обеспечивается диффузорами и анемостатами, через которые воздух равномерно и в нужных количествах проникает в помещение.

Дефлектор ASTATO

Модель вращающегося вентиляционного дефлектора, которая использует и механическую, и ветровую тягу. При достаточной силе ветра двигатель выключается и ASTATO работает по принципу дефлектора вытяжной вентиляции. В штиль запускается электродвигатель, никак не влияющий на аэродинамику в системе вентиляции, но обеспечивающий достаточное разрежение (не более 35 Па).

Электродвигатель очень экономичен, включается он по сигналу датчика, измеряющего давление на выходе вентканала. В принципе большую часть года дефлектор вентиляции работает на ветровой тяге. В устройство дефлектора вентиляции ASTATO входят датчик давления и реле времени, которые автоматически запускают и выключают двигатель. При желании это можно делать вручную.

Статический дефлектор с эжектирующим вентилятором

Статический дефлектор с эжектирующим осевым вентилятором

Частично вращающийся дефлектор вентиляции – это новинка, которая очень успешно работает уже несколько лет. На выходы вентканалов устанавливаются дефлекторы ДС, чуть ниже располагаются низконапорные вентиляторы с пониженной шумоотдачей. Вентиляторы запускаются датчиком давления. Стакан выполнен из оцинкованной стали с термоизоляцией. К нему подведены воздуховоды с шумоизоляцией, дренаж. Вся конструкция прикрывается снизу навесным потолком.

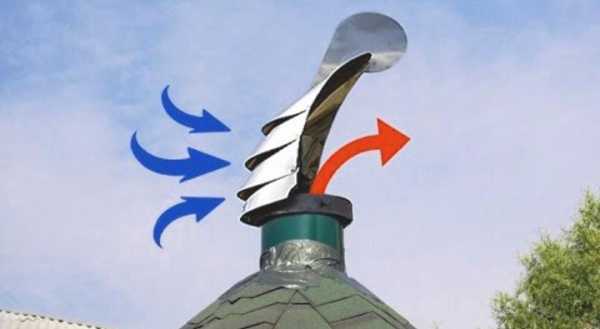

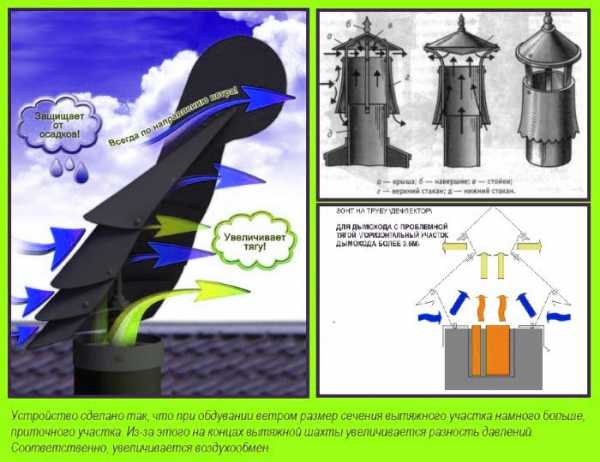

Дефлектор-флюгер

Устройство относится к категории активных вентиляционных дефлекторов. Его вращает сила движущихся потоков воздуха. Вращаются корпус с крышками за счет подшипникового модуля. Во время движения между козырьками, ветер формирует зону пониженного давления. Преимущество этого вида вентиляционного дефлектора в возможности «подстроиться» под любое направление ветра и хорошей защите дымохода от ветра. Недостаток вращающегося дефлектора вентиляции в необходимости смазывать подшипники и следить за их состоянием. В сильные морозы флюгер обмерзает и плохо выполняет свою функцию.

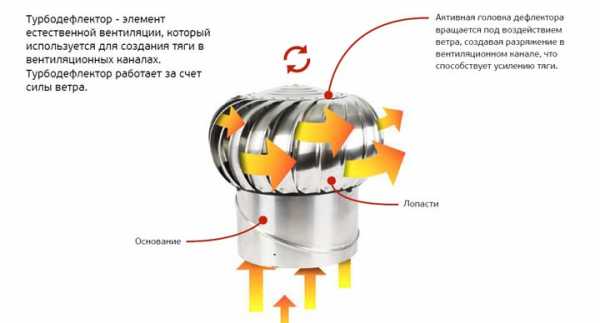

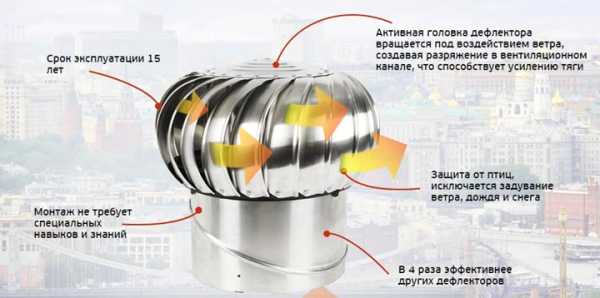

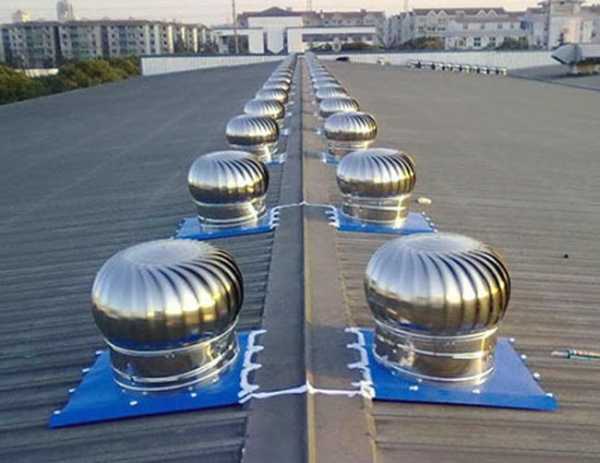

Ротационная турбина

В тихую погоду турбодефлектор для вентиляции в виде турбины совершенно бесполезен. Потому ротационные турбины не так широко распространены, несмотря на привлекательный вид. Устанавливают их лишь в местностях со стабильным ветром. Еще одно ограничение – такой турбодефлектор нельзя использовать для дымоходов печей на твердом горючем, так как он может деформироваться.

Вентиляционный дефлектор своими руками

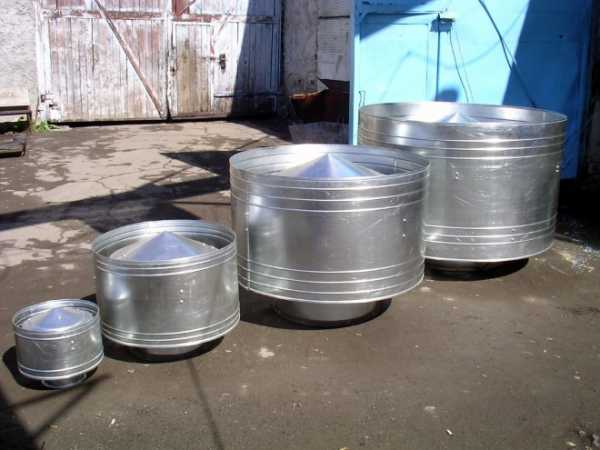

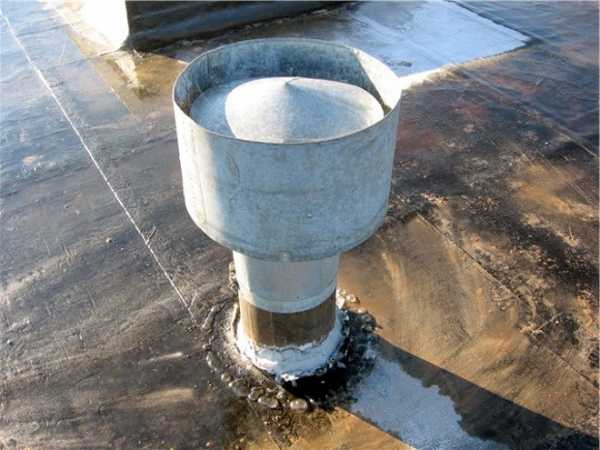

дефлектор Григоровича, сделанный самостоятельно

Чаще всего своими руками для вентиляции изготавливают дефлектор Григоровича. Устройство достаточно просто, а работа этого вида дефлектора вентиляции бесперебойна.

Чтобы изготовить своими руками дефлектора вентиляции Григоровича понадобятся:

• оцинкованная или листовая нержавейка;
• заклепки, гайки, болты, хомут;
• электродрель;
• ножницы по металлу;
• чертилка;
• линейка;
• карандаш;
• циркуль;
• несколько листов картона;
• ножницы по бумаге.

Шаг 1. Расчет параметров дефлектора

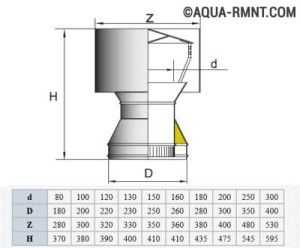

размеры устройства легко подобрать в таблице

На этом этапе нужно вычислить размеры вентиляционного дефлектора и начертить схему. Все первичные  расчеты основываются на диаметре вентиляционного канала.

Н=1,7 х D,

где Н – высота дефлектора, D – диаметр дымохода.

Z=1,8 x D,

где Z – ширина колпака,

d=1,3 x D,

d – ширина диффузора.

На картоне создаем схему элементов дефлектора вентиляции, своими руками и вырезаем.

Если у вас нет опыта изготовления дефлекторов, рекомендуем потренироваться на картонном макете.

Шаг 2. Изготовление дефлектора

Обводим чертилкой на листе металла лекала и с помощью ножниц получаем части будущего устройства. Детали соединяем между собой маленькими болтами, заклепками или сваркой. Для установки колпака вырезаем кронштейны в форме изогнутых полос. Закрепляем их снаружи диффузора, обратный конус крепим на зонт. Все комплектующие готовы, теперь прямо на дымоходе собирается весь диффузор.

Шаг 3. Монтаж дефлектора

На трубу дымохода устанавливаем нижний стакан и крепим болтами. Поверх надеваем диффузор (верхний стакан), зажимаем хомутом, прилаживаем к кронштейнам колпак. Заканчивается работа по созданию дефлектора вентиляции своими руками установкой обратного конуса, который поможет устройству функционировать даже при нежелательном направлении ветра.

Выбор дефлектора вентиляции

дефлектор ASTATO

Любой хозяин хочет подобрать для вентиляции дефлектор как можно более эффективный.

Лучшими моделями дефлекторов вытяжной вентиляции считаются:

• тарельчатый ЦАГИ;
• модель ДС;
• ASTATO.

Работа дефлектора при расчетах определяется двумя параметрами:

• коэффициент разряжения;
• коэффициент местных потерь.

Коэффициенты зависят только от модели, а не от размеров вентиляционного дефлектора.

Например, для ДС коэффициент местных потерь составляет 1,4.

На коэффициент разряжения влияет скорость ветра.

Расчет дефлектора для вентиляции типа ДС.

Разработан способ подбора дефлектора вентиляции по полному ветровому разрежению.

Хотя последние десятилетия дефлекторы вентиляции были незаслуженно забыты и повсеместно заменялись зонтиками, сегодня они возвращаются. Это действительно недорогой и эффективный способ улучшить работу естественной вентиляции жилых и общественных зданий.

Ролик о дефлекторе-искрогасителе для вентиляции и как его подобрать:

strojdvor.ru

Дефлектор для вентиляции: конструкция и разновидности

Постоянное обновление воздушных масс в помещении – обязательное условие нормального самочувствия всех людей, пребывающих в нем. Обеспечить непрерывный воздухообмен призвана вентиляционная система, эффективность которой зависит от внутренней тяги. Однако при отсутствии должной защиты вентканалы могут забиться попадающим извне мусором и пылью, тогда работа всей системы может быть нарушена, а ее эффективность существенно понизится. Вентиляционный дефлектор – достаточно простое устройство, призванное не допустить подобный исход. Оно не является новинкой, однако ранее использовались исключительно при оборудовании дымоходов.

Описываемые устройства не так просты, как может показаться, а их функциональные обязанности не ограничиваются лишь защитной функцией. Предлагаем разобраться, что такое дефлектор и какова его роль в современной вентиляционной системе.

Задачи дефлекторов и их предназначение

Ветер оказывает существенное влияние на эффективность и работу вентиляционной системы. В летний период времени из-за повышения температуры внешней среды ее показатели сравниваются с температурным режимом внутри дома. При этом снижается тяга, сокращается циркуляция воздуха.

Влияние описанных негативных погодных факторов можно существенно снизить, направляя их на благо работы вентиляционной системы. Для этого используются специальные аэродинамические устройства — дефлекторы, работающие по принципу Бернулли. Для наилучшего выполнения своего предназначения – увеличения силы тяги внутри вентсистемы путем использования воздушного напора, их устанавливают на выходы труб в их верхней точке. Подобные приспособления можно увидеть на крышах общественных и административных зданий, домов, гаражей, на трубах из подвалов и цоколя.

Дефлекторы могут быть установлены даже на крыше гаража

Зачем нужен дефлектор? У него есть несколько ключевых функций:

1. Защита вентиляционных каналов от попадания загрязнений, а также птиц извне. Частички мелкого мусора, жира и пыли накапливаются на стенках труб, уменьшая со временем их внутренний диаметр, снижая срок эксплуатации.
2. Препятствие для атмосферных осадков.
3. Активация и усиление тяги. Описываемый прибор увеличивает КПД вентиляционной системы на 20%.
4. Искрогаситель. Для поддержания противопожарной безопасности устанавливают дефлектор на дымоход.

Как работают?

Как и у всего гениального, принцип функционирования ветровых колпаков весьма прост. Ветер, ударяясь об его корпус, рассекается диффузором, после чего показатели давления внутри цилиндра снижаются, а тяга в самой вытяжной трубе, наоборот, увеличивается.

Принцип работы

Поэтому логично, что между сопротивлением устройства и тягой внутри каналов существует прямая зависимость.

По мнению специалистов, установка дефлекторов на крышу должна производиться с небольшим уклоном к горизонтальной поверхности, таким образом, повышается качество их работы.

На эффективность дефлекторов влияет: конструктивные особенности и форма, габаритные размеры, высота, на которой смонтировано приспособление.

Однако при всех своих положительных сторонах дефлекторы не лишены и определенных недостатков: при вертикальном направление ветра происходит соприкосновение воздушной массы с верхним участком приспособления, при этом отработка не может полноценно выбрасываться во внешнюю среду. Для исключения подобных явлений принято использовать вариации с двумя конусами. Также следует отметить, что в холодное время года дефлекторы требуют особенного контроля, их конструкция может быть нарушена из-за образовавшейся наледи.

Как устроен?

Устройство дефлектора достаточно стандартно, каждая из его разновидностей состоит из следующих элементов: специальных стаканов, фиксаторов для удержания на поверхности крыши, а также патрубка. При этом нижний стакан-цилиндр имеет ровное строение, а внешний – расширен к низу. Они надеты друг над другом, а наверху установлена крышка. Верхняя часть каждого цилиндра завершается отбоями в виде колец, помогающих изменять направленность воздушных потоков.

Установка отбоев производится так, чтобы наружные воздушные потоки осуществляли подсос через свободное пространство между кольцами и убыстряли вывод отработки из вентиляции.

Особенности подбора

Несмотря на несложное строение и принцип работы, на практике применяется достаточно много разновидностей ветровых колпаков. При выборе оптимальной для ваших условий модели оценивают следующие показатели:

• материал, из которого она изготовлена;
• принцип работы;
• отдельные особенности конструкции.

Материал изготовления

Изготавливают описываемые приспособления из оцинкованной стали, пластика, нержавейки, алюминия и даже меди. Они могут различаться по своей конструкции. Если выбрать простую модель, то не составит труда изготовить дефлектор своими руками. С точки зрения практичности и оптимального соотношения цена/качество разумно выбирать изделия из оцинковки или алюминия. Модели из меди в реальной жизни встречаются не часто по причине своей достаточно высокой стоимости. Чистый пластик, ввиду своей хрупкости, мало распространен, чаще всего из этого материала изготавливается цокольный дефлектор. Отменными прочностными характеристиками и декоративной привлекательностью обладают модели из металла с пластиковым покрытием или его аналог для вентиляционной системы подвала. Дефлектор на дымоход выполняется исключительно из металла.

Разновидности по принципу работы

Статические. Простейшие и наиболее распространенные конструкции, которые часто собираются пользователями собственноручно. Устанавливаются на вентиляционных каналах в многоэтажных домах, крышах небольших предприятий.

Турбодефлектор для вентиляции. В их конструкцию включена система вращающихся лопастей. Головка такого прибора пребывает в активном состоянии, а основа статична.

Турбодефлектор своими руками сделать намного сложней. При отсутствии определенных знаний и умений лучше не рисковать, а приобрести уже готовый вариант.

Статичный ветровой колпак с эжектируемым вентилятором. Пример современных разработок, подразумевает установку статичного колпака, прямо под которым располагается вентилятор, включаемый только когда специальный датчик фиксирует падение тяги.

Дефлектор-флюгер. Над шахтой вентканала устанавливается вращающийся колпак – флюгарка, вращающаяся по направлению ветра, что помогает ветровым потокам устремляться в нужном направлении.

Разновидности

Даже одинаковые по своему принципу работы дефлекторы могут иметь ряд конструктивных отличий. Ниже мы привели описание наиболее распространенных моделей.

Некоторые популярные модели

Чаще всего на практике можно встретить следующие разновидности дефлекторов:

• Григоровича – простейшая конструкция, представляющая собой объединенные в единую «тарелку» пару зонтов, устанавливается она над обтекающей стенкой канала. Именно подобные простейшие варианты чаще всего можно встретить над крышами гаража, подвала, небольшого частного дома. Дефлектор Вольперта-Григоровича – более усложненная вариация описанного ранее устройства, состоит из объединенных воедино диффузора, обратного конуса и крышки;
• дефлектор ЦАГИ. Подразумевает использование специальной насадки – вентиляционного колпака, который способен усилить тягу. Из-за сложностей очистки подобная модель обычно используется исключительно для вентиляционных систем, для отвода продуктов горения она не подходит;
• Astato – статодинамический дефлектор, выпускаемый одноименным французским концерном. Тяга усиливается не только за счет силы ветра, но и благодаря встроенному вентилятору;
• Турбовент – ротационный дефлектор, состоящий из подвижной основы и головки, представляющей собой вращающуюся турбину;
• дефлектор Ханжонкова. Представляет собой дополнительную стенку, устанавливаемую вокруг трубы, также конструкция дополняется тарелкообразным дождевиком – вытяжным зонтом;
• н-образный дефлектор – конструкция, используемая преимущественно промышленными предприятиями для улучшения свойств вентиляционных и дымоотводящих систем. Одна из ключевых особенностей конструкции – отсутствие защитного колпачка.

Габаритные размеры

Осуществив подбор устройства по типу материала и конструктивным особенностям, следует вычислить размеры дефлектора, который вам подойдет. В таблице ниже приведены основные из них на примере насадки ЦАГИ.

Стандартные размеры насадки ЦАГИ

Если выше нет значения, отвечающего параметрам (диаметру) вашего вентканала, расчет дефлектора выполняется по следующему принципу:

• Ширина диффузора = 2*диаметр канала;
• Размер зонта (ширина) = 1,8*диаметр канала;
• Общая высота устройства=1,7*диаметр канала.

Можно воспользоваться следующей схемой для расчета всех элементов в зависимости от выбранного диаметра трубы:

Чертеж дефлектора с расчетами величин элементов

Подведение итогов

Дефлектор – полезное и многофункциональное приспособление, способное существенно улучшить функционирование естественной вентиляции, дымовыводящих путей. Особенно его использование обосновано, если ваше постоянное место жительства – загородный коттедж. Благодаря простоте конструкции вполне возможно самостоятельное изготовление данного приспособления.

ventilyaciyadom.ru

Лучший дефлектор на дымоход своими руками: чертеж и размеры

Дефлектор — это вентиляционное устройство для создания дополнительной тяги, устанавливаемое, как правило, на дымоход. При изготовлении системы необходимо строго соблюдать пропорции на заданные размеры.

Содержание статьи:

Виды

Существуют множество разновидностей вентиляторов, но основных типов и их разновидностей не очень много: Н — образные, Григоровича, ЦАГИ. Также, существует так называемый флюгер – изделие для дымовых труб, создающие рабочую зону для постоянной тяги, и имеет место аппарат турбинного типа, создающий дополнительную тягу по принципу торнадо.

Функции

Дефлектор способствует увеличению скорости воздушного потока до двадцати процентов. Вторая его важная функция — защита системы вентиляции от попадания атмосферных осадков, мусора, насекомых, нормализует тягу в отопительных каналах.

Начиная делать вентиляцию своими руками, нужно чётко представлять для себя план работы, иметь чертёж, расчёты относительно внутреннего диаметра воздуховода, дымохода.

Размеры и чертеж

Ниже приводится таблица соотношения размеров воздуховода (дымохода) к размерам дефлектора:

: внутр. Диаметр : Высота деф — : Ширина

: Дымохода : лектора Н, мм : диффузора

Можно прибегнуть к формулам, если внутренний диаметр не подходит к значениям таблицы: D=2d

Высота рефлектора = 1,7 d

Ширина зонта = ( 1,7d…..1,9)d

Замеры делать очень тщательно, не лениться, перепроверить. Важное замечание — труба и дефлектор должны совпадать по форме.

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.
