Цокольный этаж своими руками: пошаговая инструкция

Строительство, в ходе которого необходимо возвести цокольный этаж своими руками, требует определенных навыков и знаний. Это трудоемкий процесс, который не может быть осуществлен без точного плана и правильной конструкции, отличающейся своими особенностями и полностью сочетающейся с основанием дома.

Фундамент с цокольным этажом имеет ряд преимуществ, но качественным и надежным может быть создан только в том случае, если все проводимые работы будут строго соответствовать проекту и плану строительства.Строительство дома с цокольным этажом ведут на сыпучих и каменистых пучинистых грунтах, отличающихся высоким уровнем залегания грунтовых вод.

Особенности конструкции

Цоколь должен быть защищен слоем гидроизоляции и утеплителем

Фундамент для дома с цокольным этажом – сооружение, отличающееся высокой степенью прочности и надежности, длительным сроком эксплуатации и повышенной несущей прочностью.

Цоколь фундамента является продолжением несущей конструкции, он обеспечивает надежную защиту от проникновения в помещение влаги и холодного воздуха, помогает создать дополнительное тепло и сократить энергозатраты.

Чтобы сооружение было действительно качественным и функциональным, оно должно соответствовать следующим требованиям:

  1. Уровень пола цоколя расположен ниже уровня грунта.
  2. Высота перекрытия не ниже 2 м от уровня почвы.
  3. Показатель несущей способности фундамента с цоколем в несколько раз превышает подобный показатель иных конструкций.
  4. Гидроизоляция обустраивается в строгом соответствии с требованиями технологического процесса.
  5. Большая часть стены сооружения расположена на уровне промерзания грунта.
  6. Теплоизоляция предупреждает деформацию фундамента, возникающую в результате пучения.
  7. Правильно выбранные материалы и грамотно выполненная гидроизоляция препятствуют появлению грибка и плесени.

Во многих строениях главная функция цокольного этажа – обустройство подвального помещения, в котором находится техническое помещение.

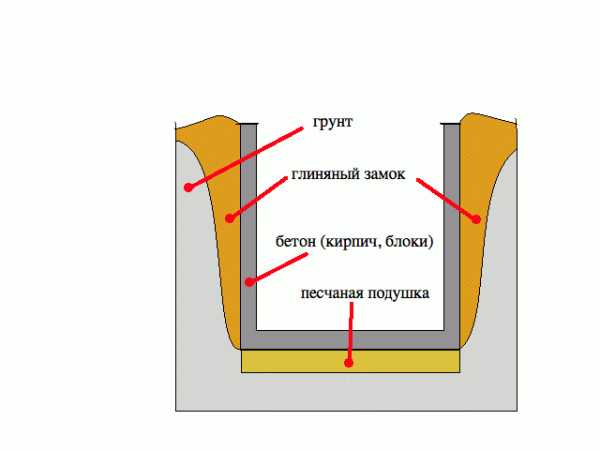

Глуюокое основание позволит устроить подвал или цокольное помещение

Избежать разрушения основания дома можно с помощью качественно созданной пароизоляции. Для этой цели используют жидкие составы.

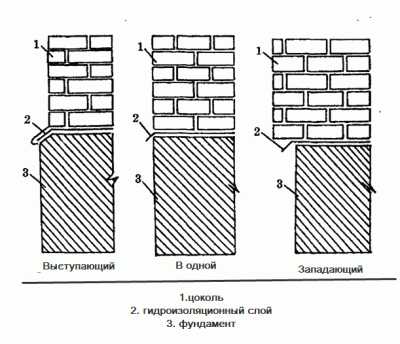

Строительство цокольного этажа своим руками начинают с выбора наиболее подходящей формы и изучения различных видов конструкций. Это может быть сооружение:

  1. Возведенное вровень с несущей конструкцией, отличающейся необходимостью обустройства качества гидро- и теплоизоляции.
  2. Западающее пользуется особой популярностью и отличается повышенной надежностью и устойчивостью к воздействию негативных факторов. Оно меньше других подвержено разрушительному влиянию влаги и способно выдержать повышенные нагрузки.
  3. Выступающий отличен увеличенной толщиной, превышающей толщину стен самого здания. Нуждается в обустройстве дополнительной защиты и специально созданной системе отвода воды.

Выбирая ту или иной форму цоколя, необходимо принять во внимание толщину стен постройки, наличие в проекте дренажной системы, характеристики почвы.

Разнообразие материалов для строительства

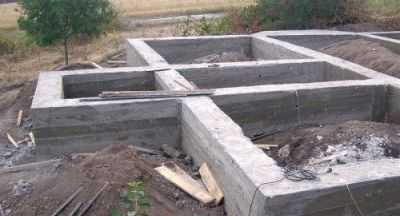

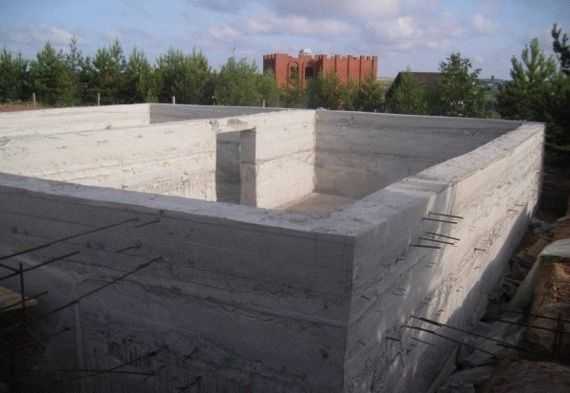

Самое прочное строение — монолитный цоколь

Задумываясь над тем, как сделать цокольный этаж, необходимо правильно выбрать наиболее подходящие для данного строения материалы. Среди самых популярных и востребованных монолитный железобетон.

Он способен выдержать различной степени нагрузки, обладает высокой степенью устойчивости, востребован при сооружении бесшовной конструкции. Монолитный цоколь отличается высокими прочностными показателями и используется при строительстве тяжелых сооружений.

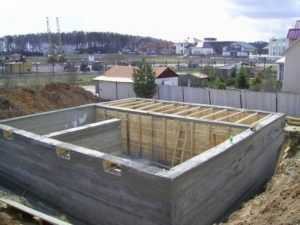

Для монолитного основания необходима высокая опалубка

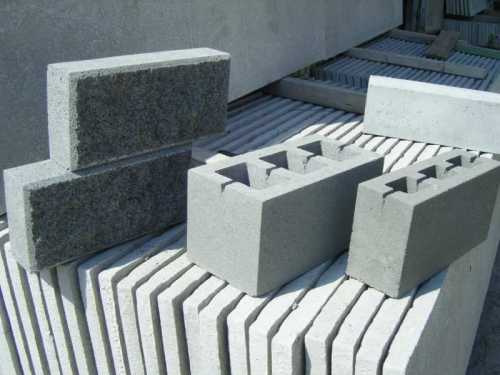

Фундамент для цокольного этажа может быть возведен из железобетонных блоков в кратчайшие сроки даже при выполнении работ своими руками. Это одно самых прочных и надежных оснований. Блоки дают возможность равномерно распределить нагрузку, отличаются устойчивостью к любого рода негативным воздействиям.

Существующие виды железобетонных блоков имеют различные размеры, что облегчает выбор наиболее подходящего материала для проведения строительных работ при возведении основания в частном доме самостоятельно.

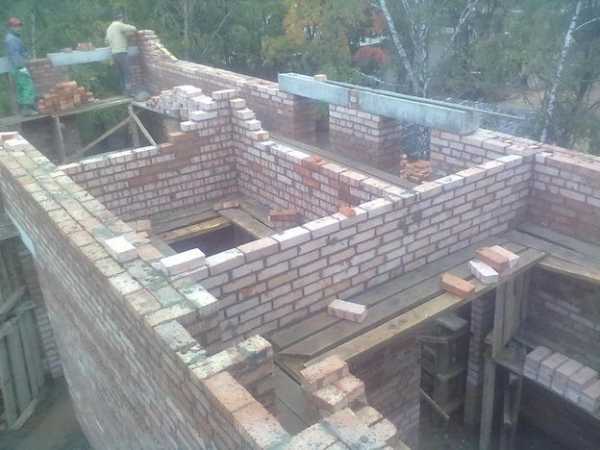

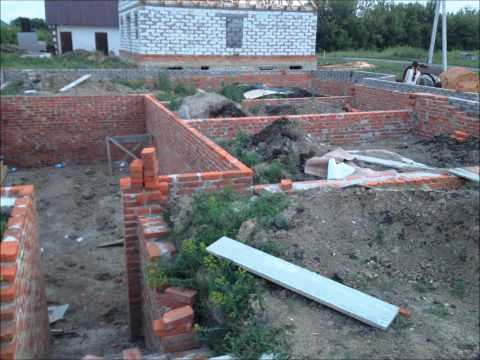

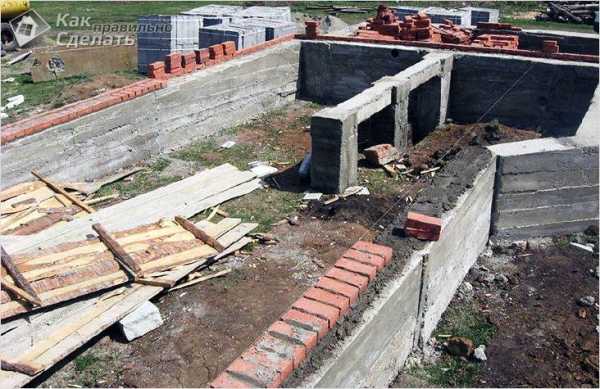

Строительство кирпичного фундамента цокольного этажа своими руками осуществляется без использования специальной строительной техники и не требует особых знаний. Важен правильный расчет и навык в работе с данным материалом.Натуральный природный камень часто используют для сооружения фундаментов с цокольным этажом своими руками. Правда для выполнения работ требуются особые навыки.

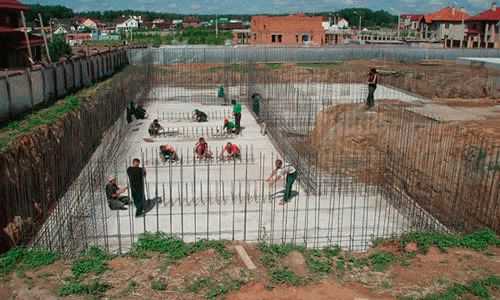

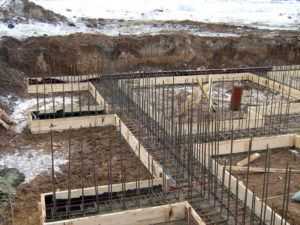

Ленточный фундамент армируется металлическими прутами

Какой материал лучше выбрать, как правильно выполнить все предстоящие работы, из чего и как правильно сделать непосредственно фундамент и как построить цокольный этаж подскажет пошаговая инструкция.

В большинстве случаев самым подходящим вариантом для создания основания с нуля является сооружение ленточного фундамента под цокольный этаж. Лента имеет свои отличительные черты и множество положительных качеств:

  • длительный срок эксплуатации;
  • высокие прочностные характеристики;
  • предельная несущая способность;
  • возможность возведения на самых разнообразных грунтах. Подробнее о цокольном этаже в доме смотрите в этом видео:

Проекты, в которых используются такие разновидности оснований, требуют проведения точных математических расчётов. Этим занимаются квалифицированные специалисты.

Порядок проведения работ

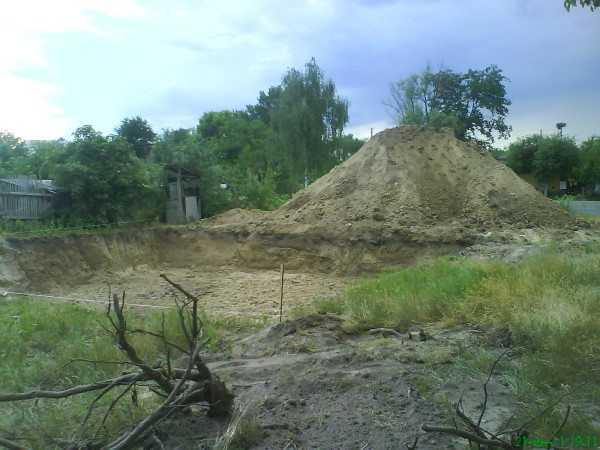

На дно котлована отсыпьте щебень и постелите геотекстиль

Чтобы цокольный этаж дома был надежным и качественным сооружением, мало правильно выбрать строительный материал, требуется проведение геологических изысканий, чтобы выяснить все особенности грунта и разработать поэтапный план выполнения работ.

Нужен и подробный проект здания с подвальным помещением. Следующий шаг – сооружение дренажной системы, без которой в подвале может скапливаться талая или дождевая вода. Подтопление и скопление воды в самом подвале приведет к быстрому разрушению постройки.

Теперь можно приступать к разметке участка, копке траншей и созданию подушки для фундамента дома. В соответствии с проведенными расчетами определяют глубину и ширину траншей, устанавливают опалубку. На дно засыпают щебень и песок, тщательно трамбуют.

После того как будет связан из прутов арматуры каркас, его опускают на дно траншеи и заливают бетоном, не забывая трамбовать или удалять из раствора воздух штыкованием.

Бетон набирает прочность не менее 3 недель, только после этого можно продолжать работу и приступить к строительству непосредственно цокольного этажа.

Долговечность построенных стен обеспечит качественная гидроизоляция, для проведения которой используют жидкие материалы типа мастики на битумной основе. Строится цоколь из выбранного заранее материала. Наилучшим вариантом по мнению большинства специалистов является кирпич.

Но сегодня все чаще домашний цоколь возводят из бетонных блоков, обладающих хорошей устойчивость к любого рода отрицательным воздействиям и значительно сокращающим сроки выполнения работ. Подробнее о возведении смотрите в этом видео:

Блоки нужно установить по всему периметру будущего здания, для сцепления использовать цементный раствор. Важно не забыть о необходимости обустройства вентиляции.

kakfundament.ru

Как сделать цокольный этаж — особенности строительства

Цокольный этаж представляет собой полностью или частично заглубленный этаж здания ниже уровня земли. Как правило, в таком помещении оборудуют хозяйственные помещения или гараж для автомобиля. Однако индивидуальные проекты домов предусматривают в цокольном этаже баню, сауну, спортзал, бассейн и т. п. В некоторых случаях строительство цокольного этажа является прекрасным решением, особенно если дом расположен на склоне. За счет этого можно эффективно увеличить жилую площадь всего здания. Поэтому если вы еще не начинали строительство дома, то вам будет полезно ознакомиться с предоставленной статьей, из которой вы узнаете для как сделать цокольный этаж и обустроить, а также для каких целей его можно использовать.

Нулевой этаж – полезная площадь

Цокольный этаж одновременно может служить фундаментом всего здания и жилым помещением. Главной особенностью при его обустройстве является выполнение требований по размеру, прочности и внутреннему пространству. Так, регламентированная высота потолка должна быть не меньше 2,5 м. Однако в некоторых случаях заглубление ограничивается наличием высоким грунтовых вод. Поэтому цокольный этаж может быть выше уровня земли. В тех случаях, когда подземные воды расположены глубоко, это помещение полностью скрывается в грунте.

Не стоит полагать, что цокольный этаж – это подвал. На самом деле он может полностью считаться полноценным этажом, но только при правильном его обустройстве.

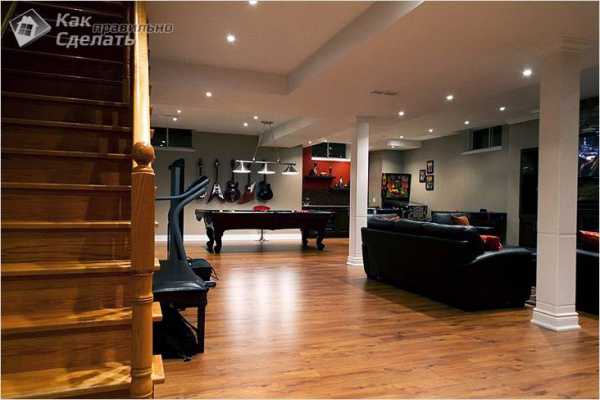

Комната отдыха на цокольном этаже

Для примера, если грунтовые воды располагаются не меньше 1 м от поверхности земли, то под постройку выкапывать котлован не стоит. При этом надземную часть цоколя следует засыпать грунтом. В таком случае можно искусственно заглубить нулевой этаж. Однако такое решение повлечет за собой большие трудозатраты. Также дополнительно необходимо организовать качественный дренаж вокруг здания.

Итак, цокольный этаж можно использовать для расположения таких помещений:

  • кладовка;
  • гараж;
  • винный погреб;
  • игровая комната;
  • гостиная;
  • спальня;
  • подсобка;
  • кухня;
  • жилая комната;
  • тренажерный зал;
  • домашний кинотеатр и прочее.

Как видно, практически нет ограничений по тому, как использовать эту полезную площадь. Еще одна из положительных сторон этого помещения в том, что увеличиваются теплоизоляционные качества всего дома.

Виды цоколей

Цоколь различается по своему оформлению и бывает 3 видов:

  • выпирающий;
  • заглубленный;
  • вровень со стенами.

Если стены слишком тонкие и помещения цоколя ниже уровня грунта, то используется первый вариант, так как появляется возможность сделать его теплее. Заглубленный цоколь один из самых распространенных. По внешнему виду он выглядит достаточно красиво. Отвод воды, которая стекает с фасада предотвращает наличие высокой влажности. Что касается заглубленного варианта, то многие специалисты в сфере строительства не рекомендуют строить его. В таком случае полностью теряется эффект присутствия цокольного этажа, а на стенах нужно будет изготавливать мощную гидроизоляцию.

Цоколь вровень со стенами

Существуют некоторые особенности по выбору толщины стен. Главным образом это будет зависеть от нескольких факторов, а именно:

  • толщина и материал вышерасположенных стен;
  • характеристики грунта;
  • климатические условия в вашем регионе.

Итак, определившись с тем, как будет осуществляться строительство и какой тип цоколя вы хотите, можно приступать к подготовительным и строительным процессам.

Расчеты

Этап работы, связанный с разметкой подразумевает под собой следующие действия:

  • Проектирование цокольного этажа, а также определение назначения той или иной комнаты.
  • Расчеты по несущей способности фундамента и стен подземного этажа. Здесь рекомендуется заложить на 30% большей прочности фундамент. Так, можно будет иметь большую уверенность в прочности всей конструкции.
  • Расчистка и разметка строительной площадки. Этот этап работы достаточно ответственный, поэтому зачастую лучше обратиться к квалифицированным специалистам.
  • Вынос контура перегородок и несущих стен.

То, насколько тщательно подойти к каждому подготовительному этапу, напрямую повлияет на прочность строения.

Типы фундамента

Не во всех случаях возможно сделать фундамент, который действительно хочется. Причина кроется в особенности грунта того или иного региона. В некоторых климатических зонах, обустройство некоторых типов фундамента вообще невозможно. Поэтому рассмотрим несколько вариантов фундамента, которые можно возводить для цокольного этажа.

  1. Свайный фундамент. Этот тип постройки актуален на пучинистом грунте с высоким залеганием грунтовых вод. Что касается цокольного этажа, то в таком случае эксплуатация нулевого этажа не представляет собой никаких проблем и боязни каких-либо воздействий на фундамент. Единственный минус такого метода – особая специфика строения дома.
  2. Плитный фундамент. Такой тип фундамента подходит для болотистой почвы со слабым грунтом, а также с водонасыщенным песком. При таком исполнении нулевой этаж будет похож на короб, сверху которого будет строиться основная часть дома. В условиях слабого грунта, плитный фундамент предотвратит проседание, так как вес здания будет равномерно распределяться по всей поверхности плиты.
  3. Ленточный фундамент. Если грунт на вашем участке не проблемный, то этот тип фундамента оптимальный.

Ширина фундамента цоколя

Ширина фундамента нулевого этажа полностью зависит от характера стен основного строения. Возьмем за основу пример каркасного дома. В таком случае ширина фундамента может быть:

  1. При свайном фундаменте – 300–500 мм. Соответственно толщина стен может быть равной фундаменту. При этом под отделку фасада, вентиляционного зазор и наружной отделки возводить основание не нужно.
  2. При монолитной плите ширина фундамента должна соответствовать ширине стен цокольной части здания.
  3. При малозаглубленном ленточном фундаменте ширина равная стенам нулевого этажа. Но это в том случае, когда на цокольном этаже не будет обустраиваться бетонная стяжка.

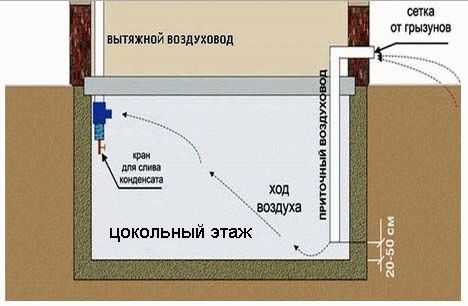

Обязательно продумайте места отверстий для обустройства вентиляционных каналов. Их необходимо указать на общем проекте фундамента. Согласно стандартам и регламентированным нормам СНиП их должно быть от 12 до 24.

Гидроизоляция

Гидроизоляция для нулевого этажа должна выполняться в 2 слоя. На выбор гидроизоляционного материала влияет несколько факторов:

  • материал стен;
  • климатические условия;
  • тип почвы и пр.

Гидроизоляцией должна быть покрыта вся вертикальная и горизонтальная поверхность строения. Также необходимо покрыть все места соприкосновения с землей.

Можно использовать толь или рубероид. Такая гидроизоляция обойдется вам сравнительно недорого. Как вариант – битумная мастика. Особых правил по нанесению гидроизоляции нет. Главное тщательно защитить и покрыть все участки фундамента от проникновения влаги.

Пошаговая инструкция

Ниже будет приведена подробная инструкция всех действий при строительстве цокольного этажа своими руками. Стоит выделить процессы, которые необходимо выполнить:

  • Закладка основания.
  • Заливка.
  • Гидроизоляция и утепление.
  • Облицовка стен.
  • Пол.
  • Перекрытие.

Закладка основания

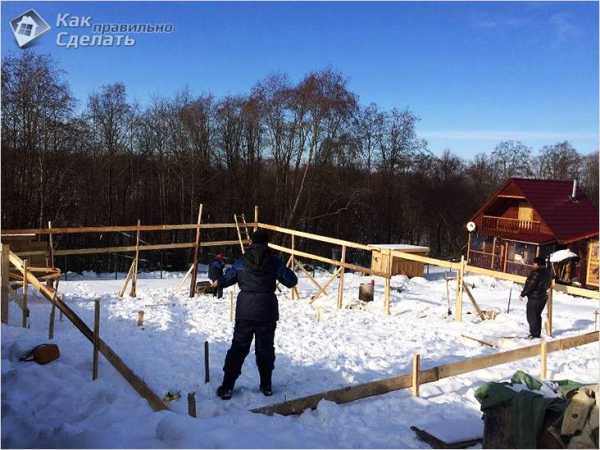

  1. Для начала производится разметка участка согласно проекту здания.

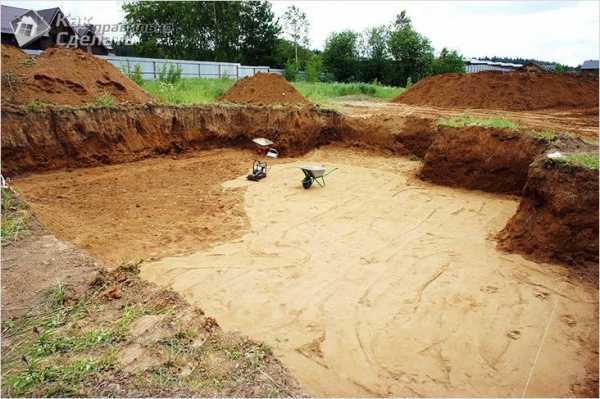

  2. Роется котлован по периметру застройки. Глубина также определяется проектом, но он не должен быть глубже чем подземная часть фундамента на 500–600 мм.
  3. Из щебня и гравия, фракции 50 мм производится подсыпка, а также слой песка. Каждый из этих слоев должен быть не меньше 100 мм.
  4. Каждый слой трамбуется. Песок, в свою очередь, поливается водой. Это обеспечит более качественное уплотнение.

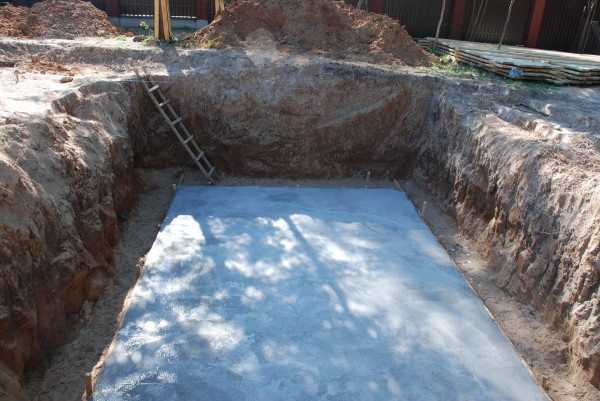

  5. После трамбовки заливается основание из бетона М100 толщиной в 5 см. Этот слой необходим для выравнивания основания для укладки плиты пола нулевого этажа. Также он необходим для дополнительной гидроизоляции.
  6. Когда бетон полностью высох, укладывается рулонный гидроизоляционный материал в 2 слоя. Соединяется он битумной мастикой.
  7. После изготовления основания, можно приступать к сооружению внешней опалубки.

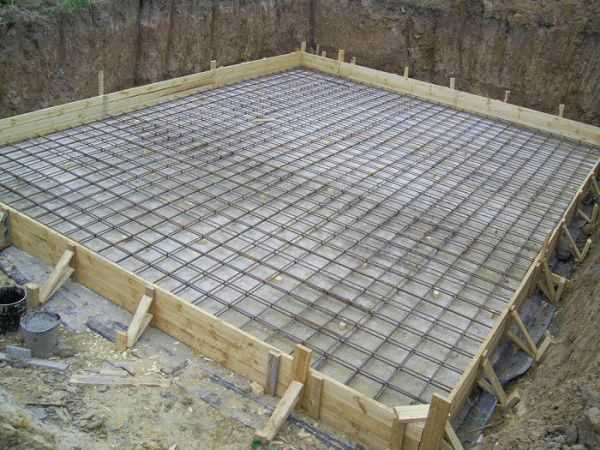

  8. Но для начала заливается плита пола. Она также будет служить основанием для стен фундамента.
  9. Строить опалубку можно из несъемных щитов или досок. Опалубка обязательно армируется.
  10. Для армирования купите рифленую арматуру Ø10 см. Между собой она связывается проволокой.
  11. В местах, где будут возводится стены, дополнительно монтируется арматура в вертикальном положении.

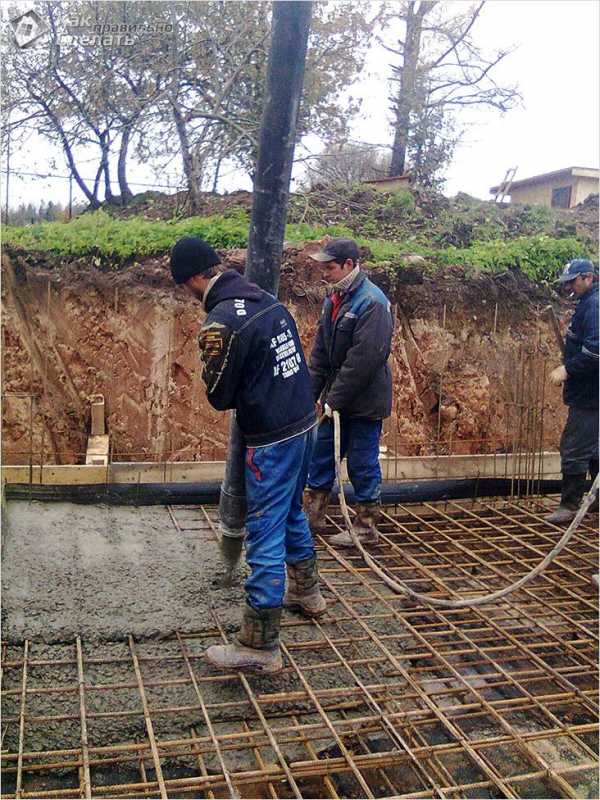

Заливка

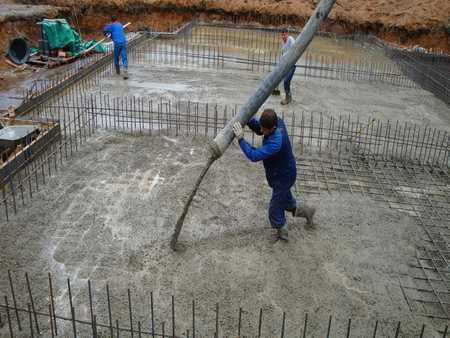

  • Для заливки рекомендуется использовать бетон М250 или М300.
  • Плита заливается толщиной в 200 мм, можно и больше.
  • Залитый раствор необходимо пробить виброрейками и глубинным вибратором, чтобы вышел воздух.
  • Поверхность должна быть ровной. Залитый бетон необходимо оставить на 4 недели.
  • Чтобы ускорить процесс стройки, параллельно можно начать строить опалубку для стен.
  • Некоторые специалисты рекомендуют использовать несъемные полипропиленовые щиты, которые одновременно будут служить в качестве утепления.
  • Также выполняется армирование в продольном направлении стены.
  • Прутья арматуры перевязываются с установленными ранее вертикальными прутьями.
  • Согласно предусмотренному проекту, оставьте проемы для дверей. А для прокладки коммуникаций, заложите гильзы из металлической трубы.
  • Заливать стены можно слоями или полностью. Если вы решили заливать слоями, то каждый последующий необходимо заливать, не дожидаясь полного высыхания предыдущего.

В целом вся конструкция набирает свою прочность по истечении 28 дней.

Гидроизоляция и утепление

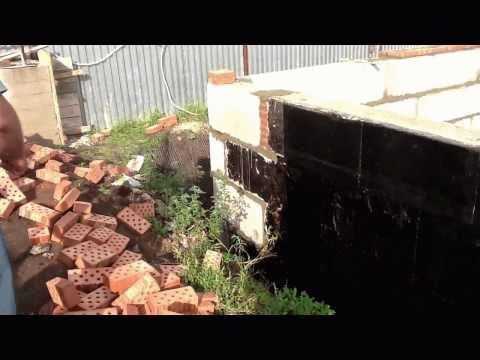

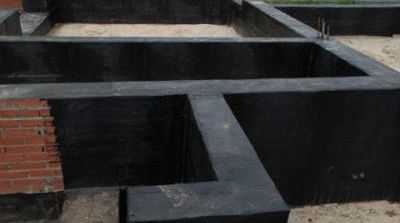

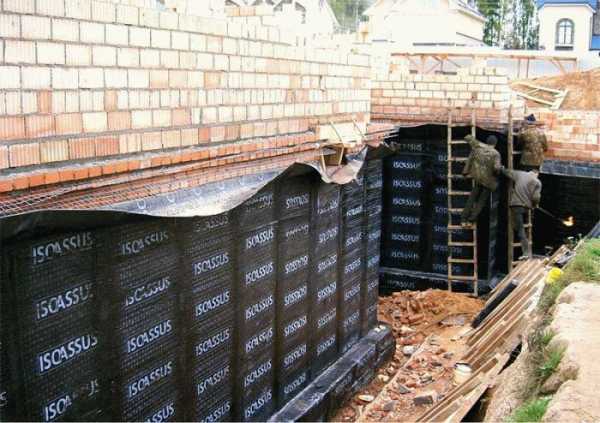

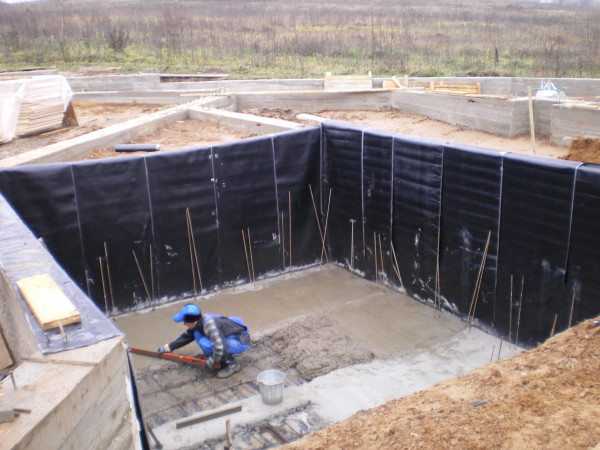

Теперь пришло время выполнить гидроизоляцию цокольного этажа. Можно использовать обмазочный или оклеечный материал. Внутри лучше всего применять проникающую изоляцию. Она не будет нарушать парообмена, а также увеличит прочность конструкции.

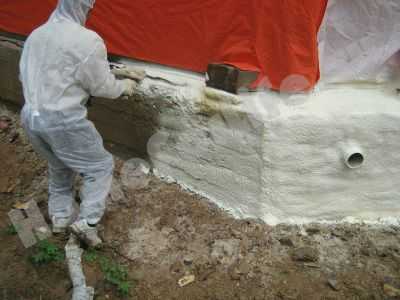

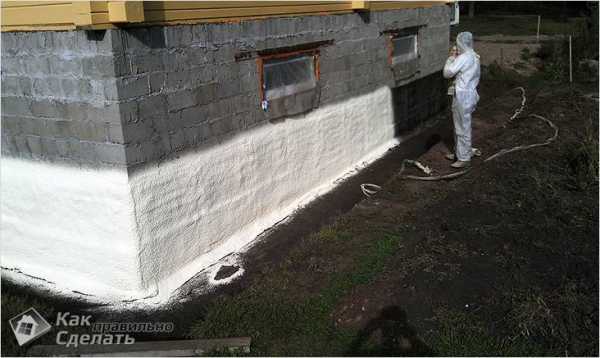

Что касается наружной теплоизоляции, то для этого можно применять пенополистирольные плиты. Их крепеж можно выполнять на клей. Часть стены, которая располагается выше уровня грунта, дополнительно можно использовать дюбеля быстрого монтажа. В завершение остается засыпать грунт по периметру здания.

Если грунт имеет крупные и твердые элементы, то засыпку лучше осуществить песком. В противном случае можно легко повредить теплоизоляционный и гидроизоляционный слой.

Облицовка стен

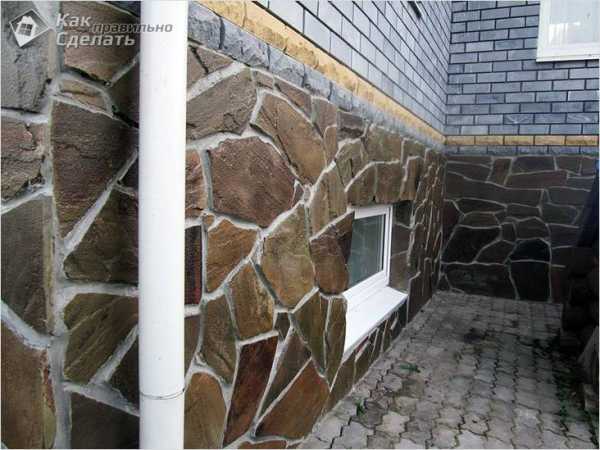

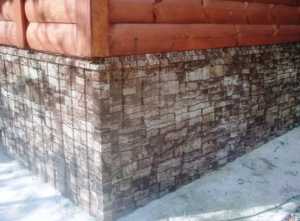

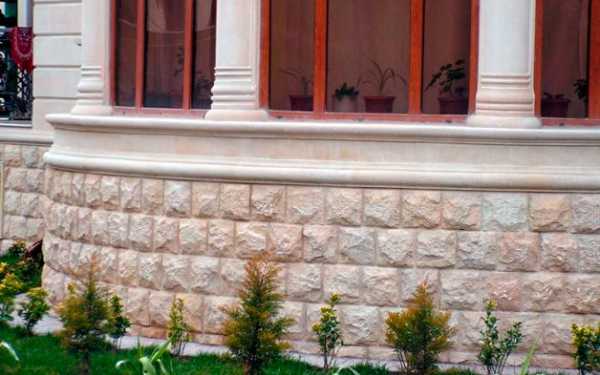

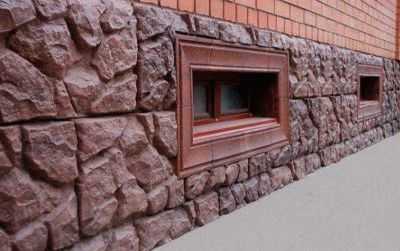

Обшить наружные стены лучше всего натуральным камнем. Такая отделка очень долговечна, т. к. этот материал отличается крепостью. В результате стена будет защищена от разложения и резких перепадов температуры. Поэтому можно использовать мрамор, известняк или гранит.

Одним из самых современных отделочных материалов является цокольный сайдинг. Такой пластик способен справиться с суровым климатом, а на солнце не выгорает. Его установка осуществляется на специально изготовленный каркас/обрешетку.

Что касается внутренней отделки стен, то предварительно необходимо решить для какой цели будет использоваться то или иное помещение. Поэтому предварительно потребуется провести отопление и другие коммуникации, например, канализация, водопровод и свет. Изнутри стены также штукатурятся, утепляются пенополистиролом, пеноплексом или пенным утеплителем.

Для обшивки стен лучше выбирать влагостойкие материалы.

Пол

Для начала производится утепление пола:

  1. Первым делом делается подушка из песка.
  2. Далее застилается рубероид.
  3. При настиле рубероида избегайте пропусков.
  4. Сверху монтируется арматура из железной решетки.
  5. Затем производится заливка пола бетоном М400 или М300.

В зависимости от предназначения помещения, утепление пола может выполняться по-разному. Например, в гостиной или спортивном зале можно на пол уложить систему «Теплый пол», он может быть электрическим или водяным. Что касается бытовых помещений, то достаточно уложить арболитовые плиты или засыпать полы керамзитом толщиной до 100 мм.

Сверху утепления заливается финишная стяжка из бетона.

Перекрытие

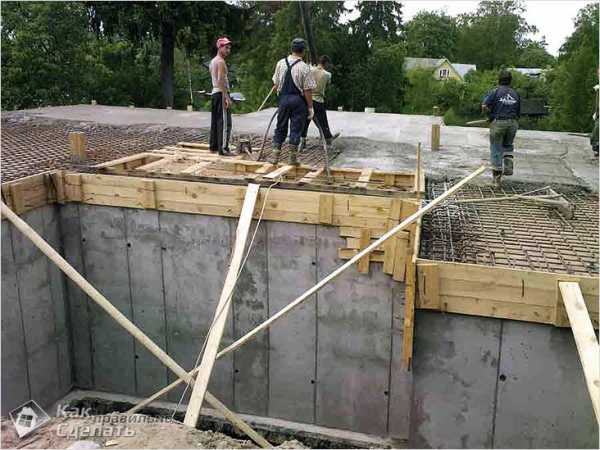

Одним из последних этапов строительства является изготовление перекрытия. Здесь существует несколько технологий:

  • Монолитная ЖБИ плита.
  • Сборно-монолитная плита.
  • Деревянное перекрытие.

Из бетонных плит

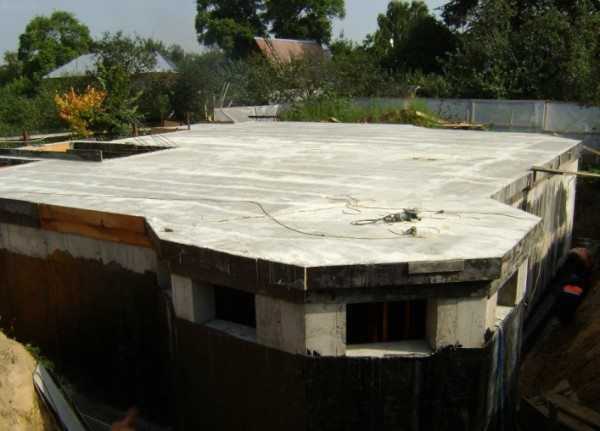

Рассмотрим пошагово установку монолитной ЖБИ плиты:

  1. Для начала необходимо соорудить опалубку с обязательным армированием.
  2. Вся конструкция закрепляется стойками с шагом в 1 м.
  3. Плита должна заходить на стены, на 150–200 мм.
  4. Теперь изготавливаете арматурный пояс.
  5. На стены он должен заходить на 40–60 мм.
  6. С интервалом 150 мм устанавливается арматура.
  7. Следующим этапом будет заливка монолитной плиты толщиной до 200 мм.

После заливки необходимо подождать около одного месяца, чтобы перекрытие высохло.

Если говорить за сборно-монолитную плиту, то в этом случае монтаж перекрытия осуществляется при помощи спецтехники. Важно учесть, что такие перекрытия имеют свои стандарты, поэтому могут не подойти для каждого проекта. Так, для ее монтажа необходимо провести следующие работы:

  • По всему периметру цоколя сооружается каменная кладка до высоты перекрытия.
  • После кладется гидроизоляция и заливается небольшим слоем раствора.
  • На следующем этапе собираются стальные каркасы, в которые будет осуществляться монтаж сборно-монолитной плиты.
  • При установке между плитами будет оставаться пространство. Его необходимо заполнить бетоном. В результате получится цельная конструкция.

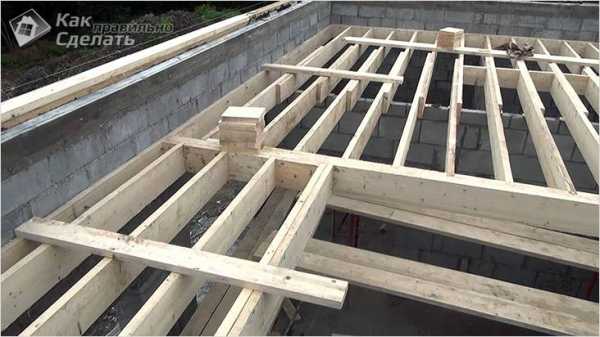

Из дерева

Также рассмотрим технологию по изготовлению деревянного перекрытия, преимущественно она применяется для деревянных домов:

  1. Монтируются деревянные балки.
  2. Края балок обворачиваются рубероидом, а после их можно класть на цоколь.
  3. В стенах предварительно изготавливаются проемы для балок.
  4. В эти проемы следует положить утеплитель.
  5. После установки балок с нижней стороны производится крепеж небольших брусков.
  6. К ним прикручиваются доски наката.
  7. На накат расстилаете рубероид и утеплитель толщиной до 150 мм.

Следуя простым рекомендациям, вы сможете шаг за шагом проделать все работы самостоятельно. Хотя в некоторых случаях без помощи квалифицированных специалистов и специальной техники никак не обойтись.

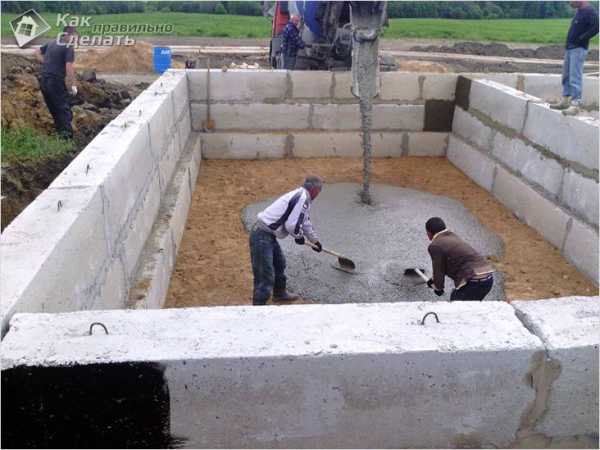

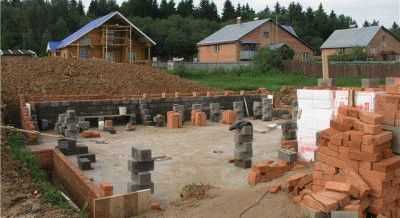

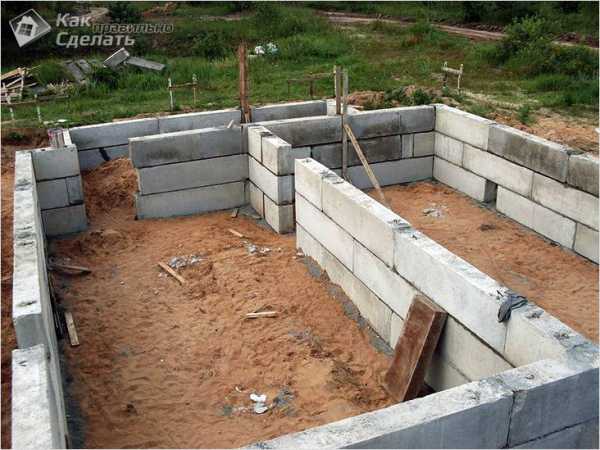

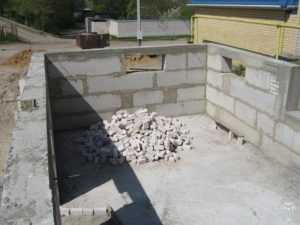

Строительство цоколя из бетонных блоков

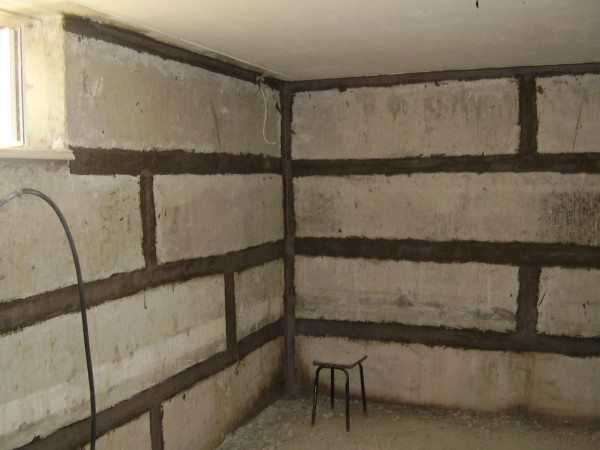

Цоколь из бетонных блоков

Если вы в поисках экономичного варианта обустройства цокольного этажа, то бетонные блоки как ничто лучше подходят для выполнения задачи. Этот материал достаточно крепок, хорошо отталкивает влагу, переносит перепады температур, не поддается плесени и грибку. Если говорить о недостатках, то – это обязательное использование спецтехники для их установки. Вручную с ними справиться невозможно.

Блоки устанавливаются по всему периметру будущей постройки. Между собой скрепляются цементом. Обязательно необходимо оставить углубления между блоками для проведения коммуникаций: водопровода, электричества, канализации, вентиляции. Что касается вентиляции, то отверстия должны быть над уровнем грунта не ниже 150 мм. Чтобы в оставленные отверстия не попал мусор, их лучше прикрыть.

Если цокольный этаж возвышается над уровнем земли, то позаботьтесь о месте для окон. В этом случае чем больше будут окна, тем лучше. Это обеспечит нулевое помещение естественным светом.

Чтобы после монтажа блоков не пришлось выделять много средств и материала для штукатурки стен, важно максимально ровно их устанавливать. Хотя блоки являются прочным материалам, сверху все равно нужно изготовить армопояс. Он необходим для того, чтобы выровнять весь ярус по горизонтали, так как все равно установить его идеально по уровню не получится.

Из пеноблоков

Принцип всех подготовительных работ по установке пеноблоков, похож на работу с бетонными блоками. Фундамент заливается небольшим тонким слоем раствора для кладки первого ряда. Чтобы материал лучше схватился, цемент рекомендуется смачивать водой. Для начала производится кладка углов. После выравниваются стены по высоте и горизонтали. Между углами натягивается леска и вытягиваются основные стены цоколя.

После первого ряда необходимо нанести гидроизоляцию в жидком состоянии. Гидроизоляция наносится несколькими слоями. Каждый последующий слой наносится после высыхания предыдущего. После этого кладка пеноблоков продолжается на специальный клей.

Не забудьте, каждый ряд и тем более угол стоит проверять на предмет ровности. После окончания кладки, по всему периметру вырывается траншея глубиной до 50 мм. В нее укладывается арматура, которая по углам между собой сваривается. В заключение траншея заливается бетоном. Это будет случить усилением всей конструкции цокольного этажа.

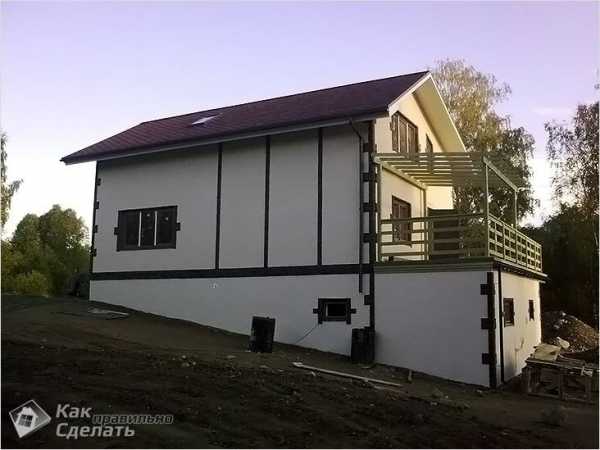

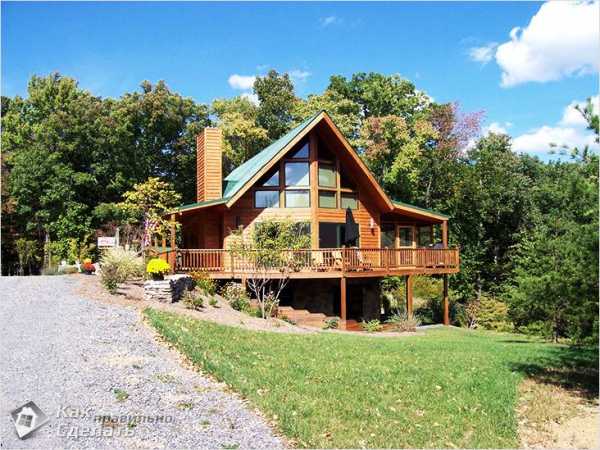

Строительство на склоне

Как это ни странно звучит, но склон только упрощает изготовление цокольного этажа. Идеальный склон считается до 9°. Так, нет необходимости рыть большой котлован. Достаточно часть массива вырезать из склона. В таких случаях оригинально смотрится гараж в цокольном помещении.

Если говорить о технологии, то первым делом изготавливается подушка и гидроизоляция. Дальнейший этап строительства описан выше.

Итак, из этой статьи можно было узнать, как правильно провести работы по строительству цокольного этажа. Если у вас есть личный опыт в строительстве, то оставляйте комментарии в конце этой статьи. Если же у вас остались вопросы, то за помощью можно обратиться к эксперту.

Видео

О том, как сделать самостоятельно цокольный этаж вы можете узнать из видео:

kakpravilnosdelat.ru

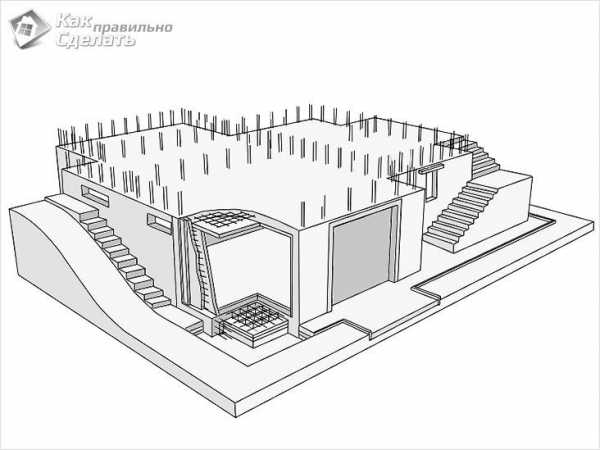

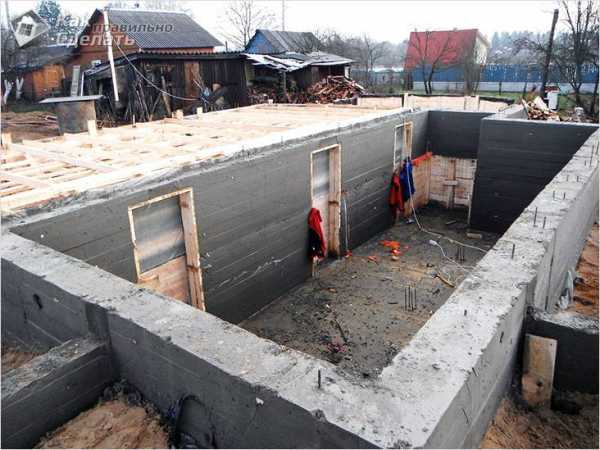

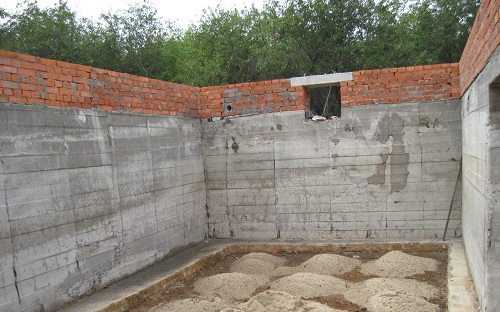

Монолитный цокольный этаж своими руками

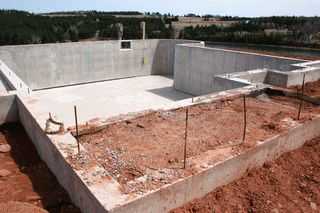

Строительство цокольного этажа из монолитного бетона

Преимущества бетонных конструкций максимально используются при возведении жилой и нежилой недвижимости. Бетон, уложенный с соблюдением технологии, надежно противостоит действию влаги. Обустройство под зданием цокольного этажа, который создан из монолитного бетона, обеспечивает его крепким фундаментом и дополнительными техническими площадями.

Достоинства цокольного этажа

Частично заглубленная конструкция получает цельный формат, прерываемый только технологическими вводами коммуникаций, и, когда это целесообразно, оконными и дверными проемами (к примеру, при монтаже здания на крутом склоне). На подобных ландшафтах цокольный этаж (фундамент) — единственное правильное решение, так как с одной стороны он целиком размещается в грунте, а противоположная его часть будет размещена открыто. Практически герметичный монтаж обеспечивает цокольным этажам водонепроницаемость, высокую прочность, долговечность.

Сроки строительства ограничиваются только временем набора прочности бетоном. Сухой, теплый и проветриваемый цокольный этаж — это дополнительная площадь, которая может быть занята под баню, гараж, котельную, бассейн, мастерскую и пр. Полное заглубление цокольного монолита (на сухих почвах) снижает затраты на обогрев здания. Прочность и герметичность монолитного цоколя предохранит постройки от деформаций даже на влажных, подвижных грунтах, на которых возводить постройку в несколько этажей нецелесообразно. Оптимальная высота цокольной конструкции обеспечивает поднятие сооружения над уровнем ландшафта.

Как построить?

Формирование цоколя из бетонного монолита включает множество этапов. Среди них: подготовительные работы, отрывка котлована, укладка на песчано-гравийный «пирог» армированного бетонного пола, мероприятия по гидроизоляции. Вслед за этим возводятся монолитные стены цоколя.

Подготовительные мероприятия

Определяется глубина залегания грунтовых вод на участке (идеальный вариант — от 1,5 метра и глубже). Выбирается проект дома с монолитным цоколем, проводятся расчеты его заглубления, ширины стен. Высота подземных помещений и величина заглубления цоколя в грунт определяют, какая толщина монолитных стен и какая ширина подошвы фундамента потребуются (данные представлены в таблице 1).

Таблица 1.

Предельной считается высота потолков в 250 см. Высокое залегание вод, наличие плывуна потребует обустройства производительной дренажной системы и отвода воды от места будущего котлована, а также последующего обеспечения надежной гидрозащиты фундамента.

Рытье котлована

Место под котлован размечается на местности. Глубина его должна быть ниже уровня промерзания почвы (гарантирует стабильность температуры), определенного для данной местности, и в тоже время глубже, чем нулевая отметка пола в цокольном этаже на 0,5 – 0,6 м. Отрывка грунта делается механизированным способом путем равномерного заглубления. Последние 50 см грунта в глубину выбираются вручную, чтобы сохранить природную плотность почвы, на которой разместится гравийно-песочная «подушка». В противном случае из-за возможной подсыпки грунта может произойти деформация монолита плиты пола в цокольном этаже.

Нахождение воды в котловане должно быть исключено. Ровная поверхность котлована засыпается десятисантиметровым слоем щебенки (фракция 50 мм) и слоем песка высотой 100 – 150 мм. Поверхность «пирога» разравнивается, горизонтируется под нивелир, уплотняется и обильно проливается водой 2 – 3 раза.

Время на его окончательную готовность — 12 – 20 дней (в сухую погоду до 7 дней). Затем заливается основание под бетонный пол цоколя (марки бетона от М50 до М100) высотой примерно 50 мм. После набора 70% прочности данная конструкционная гидроизоляция дополнительно покрывается рулонными гидроизоляторами, которые крепятся на мастику, или наплавным методом. Желательно листы уложить в 2 – 3 слоя крест-накрест, создав герметичное покрытие.

Создание опалубки

Формирование опалубки по внешнему периметру позволит залить монолитный пол цоколя, который станет опорным основанием для возведения на нем стеновых конструкций. Высота несъемной опалубки составляет примерно 150 – 200 мм. Для создания используются щиты и брус (толщина от 25 мм). Конструкция собирается на уголках, крепящихся саморезами, с использованием усиливающих распорок, размещенных по периметру. Надежность формы должна обеспечить нагрузку тяжелого бетона.

Укрепление основания и гидроизоляция

Дополнительное укрепление основания — несъемная опалубка, установленная для заливки пола. Геотекстиль может размещаться на внутренней поверхности опалубки, укрепляя ее и создавая гидробарьер для бетонного раствора. Внешняя и внутренняя гидроизоляция выполняется обмазочными, проникающими материалами и пенополистирольными листами, рулонными материалами. Выбор и комплексирование материалов зависят от уровня почвенных вод.

Обычно делается двухслойная гидроизоляция. Ею герметично покрываются вертикальные и горизонтальные поверхности, относящиеся к цокольному этажу, которые соприкасаются с почвой. Проникающие составы применяются внутри цоколя. При нанесении на монолитное основание они меняют внутреннюю структуру камня, сохраняя бетону свойство «дышать» (парообмен).

Снаружи утепление осуществляется плитами пенополистирола, которые крепятся на спецклей (зонтичные дюбели, саморезы). Обмазочные битумные композиции наносятся на монолитные поверхности в горячем состоянии. Рулонные гидроизоляционные материалы наклеиваются на битумные мастики или крепятся наплавным способом.

Армирование

Металлическая арматура формирует двухуровневый объемный каркас, верхнюю и нижнюю грани которого образуют уложенные в продольном и поперечном направлениях (угол 90 град.) стержни арматуры. Шаг укладки арматурных стержней в обоих направлениях 200 мм. Арматурный каркас размещается в опалубке на 2 – 3 см выше основания и ниже на такое же расстояние от уровня заливки поверхности будущей плиты. Используются прутки, поверхность которых имеет продольные и поперечные насечки.

Диаметр стрежней — 100 – 160 мм (необходимый диаметр можно рассчитать). Уложенные на специальные направляющие, прутки в местах пересечений связываются вязальной проволокой, что создает упругость железобетону. На тех участках опалубки, где предусмотрено возведение внутренних и внешних стен, делаются выходы вертикальной арматуры, которая соединит их с арматурой плиты цокольного пола.

Заливка бетона

Марочная прочность цокольными полами обеспечивается при заливке бетонной смеси за один раз. Целесообразно использовать готовый раствор марки от М300, приготовленный на заводе, который имеет высокое качество затворения. Бетонирование порциями снизит показатели характеристик бетона (возможны трещины). Если этого невозможно избежать, стыки фрагментов пола лучше делать вдоль длинной стороны дома.

При заливке слоями перерывы до очередного бетонирования составят 3 – 4 суток (время схватывания предыдущего слоя). Однако появление рабочих швов не способствует набору необходимой прочности камнем. Высота заливки составляет около 200 мм. Раствор обязательно виброуплотняется. При надлежащем и правильном уходе через 28 дней бетону удастся набрать около 70% марочной прочности.

Монтаж монолитных стен

Опалубку для возведения стен цоколя можно начинать создавать через 4 – 5 суток после заливки пола. Она формируется несъемными щитами пенопропилена (утепление) и усиливается временными подпорками. В ней сразу предусматриваются, при необходимости, проемы окон и дверей, технические отверстия. Опалубка выполняется на всю высоту между этажами либо несколькими уровнями.

Заливка предпочтительна единовременная, но может идти и поясами (поэтапно) с перерывами в 3 – 4 дня на схватывание бетона. Последнее предохранит бетон нижнего слоя (не набравший прочность) от разрушения под давление массы последующих порций заливки. Предпочтительно применять тяжелые бетоны марок от М300 и выше. Форму обрешетки для прочности лучше стягивать резьбовыми шпильками, так легко снять нефункциональную опалубку после твердения бетона.

Конструкция внешнего периметра монолитного цоколя усиливается рациональным расположением внутренних перегородок, которые примыкают к нему. Армирование выполняется горизонтальное и вертикальное с шагом до 300 мм. Для связи с армированием стен используются стержни, вертикально выходящие из пола.

Для обеспечения поверхностям упругости арматура не сваривается, а вяжется. На высоту цоколя 2,5 м монтируется до 2-х армировочных поясов (верхняя и нижняя часть), допускается и больше. Набор марочной прочности смесью продолжается в среднем до 28 суток, после чего цоколь сверху перекрывается плитами. Гидроизоляция внешнего периметра конструкции выполняется сплошным слоем мастики и пенополиуретановыми плитами.

Часть поверхности цоколя, которая будет находиться на поверхности грунта, утепляется плитами, крепящимися на зонтичные дюбели. Подземная часть этажа подсыпается вырытым грунтом. Однако его фракции не должны повреждать наружную тепло- и гидроизоляцию. Поэтому предпочтительно использовать песок.

При соблюдении технологии работ монолитный бетонный цокольный этаж обеспечит зданию надежность, долговечность, создаст крепкую основу для верхних этажей и дополнительные помещения, которые могут получить различное назначение.

Цокольный этаж из монолитного бетона: технология строительства и монтаж


Цокольный этаж из монолитного бетона послужит крепкой основой для верхних этажей, позволит обустроить дополнительные помещения. При строительстве придерживаются определенных правил и соблюдают этапы.

Источник: kladembeton.ru



Фундамент с цокольным этажом: особенности, преимущества, поэтапный план строительства

Фундамент с цокольным этажом – разновидность основания, используемая для строительства малых и больших архитектурных форм. Он отличается надежностью, большой несущей способностью, долговечностью, практичностью и экономической выгодностью.

Основание с цокольным этажом рекомендуется закладывать на сыпучих, каменистых, пучинистых грунтах, в местностях, где уровень залегания грунтовых вод достаточно высокий.

Оно предотвращает чрезмерную осадку грунта и строения, возведенного на нем, поскольку способно выдерживать большую поперечную и продольную нагрузку.

Как выполнить устройство несущей конструкции с цокольным этажом своими руками? Каким требованиям она должна отвечать? Какие блоки лучше всего использовать для ее закладки? Об этом более подробно поговорим в статье.

Каким требованиям должен отвечать?

Цоколь – продолжение несущей конструкции над нулевой точкой строительной площадки. Зачастую он возвышается над основанием на 50 – 70 см, осуществляя своеобразный переход к стенкам.

Основная цель его возведения – защитить строение от влаги, которая проникает со стороны фундамента. Его рекомендуют закладывать в местностях, подверженных затоплениям подземными и надземными водами.

Цоколь отвечает следующим характеристикам:

  • Уровень его пола находится ниже отметки грунта.
  • Высота его перекрытия не превышает 2 метров от уровня почвы.
  • Несущая способность фундамента с цокольным этажом в несколько раз выше в сравнении с тем же показателем других видов оснований.

Цоколь, в том числе и своими руками, возводится по принятой строительной технологии и должен отвечать нескольким важным требованиям:

  • Его гидроизоляция должна быть выполнена без ошибок и качественно, в противном случае создать здоровый микроклимат в возводящем строении не получится.

Для гидроизоляции цоколя необходимо использовать материалы, которые предотвратят цветение, образование плесени и сырость.

Значительная часть стены цоколя должна находиться на уровне промерзания грунта. Чтобы избежать деформации фундамента в результате пучения, необходимо произвести теплоизоляцию цокольного этажа.

Использовать для этой цели можно полиуретан, пенопласт, песок, землю, другие строительные материалы с низкой теплоотдачей.

Цоколь в частых случаях выполняет функцию подвального помещения, в нем устраивают бани, бары, склады, другие нежилые помещения, поэтому желательно при закладке фундамента с цокольным этажом серьезно подойти к его гидро-, тепло- и пароизоляции.

Основные виды цоколей

  • Вровень с несущей конструкцией – цоколь, толщина которого совпадает с толщиной сооружения. Он требует качественной гидро- и теплоизоляции, в противном случае его поверхность под воздействием биологических факторов быстро приходит в негодность.

Западающий – вид цоколя, отличающийся своей архитектурной привлекательностью, надежностью и практичностью. Он считается самой популярной конструкцией, поскольку меньше всего подвержен воздействиям влаги.

Строительство заглубленного цоколя производится таким образом, что вода, попадая на него, быстро стекает, за счет этого обеспечивается защита стен и несущей конструкции от разрушительного воздействия влаги.

Основные преимущества рассматриваемого вида цокольного этажа – экономическая целесообразность, долговечность и надежность.

Выступающий – цоколь, толщина которого в несколько раз превышает толщину «коробки» строения. Он считается подходящим решением для тонкостенных конструкций, отличается практичностью, скоростью возведения, экономической целесообразностью.

Единственный его недостаток – необходимость в дополнительной защите и системе организационного отвода воды с его части.

При строительстве больших и малых архитектурных форм лучше всего возводить фундамент с заглубленным цокольным этажом. Он более долговечен и не требует значительных затрат на устройство.

Материалы для строительства

  • Монолитный железобетон. Используется для строительства бесшовной конструкции, отличается высокими показателями прочности и надежности, выдерживает большие поперечные и продольные нагрузки.

Железобетонные блоки. Позволяют возвести фундамент дома, в том числе и своими руками, за короткий промежуток времени.

Блоки обличаются высокими показателями прочности, помогают равномерно распределить нагрузку на все основание, отличаются устойчивостью к химическим, биологическим и механическим воздействиям, могут быть легко и быстро обработаны гидроизоляционными материалами.

Строительство основания дома с цокольным этажом своими руками лучше всего производить при помощи железобетонных блоков или кирпича. В таком случае финансовые и рудовые затраты будут минимальными.

Рассмотрим также преимущества несущей конструкции:

  • Высокая несущая способность. Стены фундамента с цокольным этажом, возведенные из блоков или кирпича, выдерживают большие поперечные и продольные нагрузки, поэтому их рекомендуют использовать при строительстве своими руками домов большой этажности.
  • Долговечность. Фундамент с цокольным этажом, используемый для строительства дома, прослужит от 100 до 150 лет.

Практичная и эстетическая составляющие. Устройство основания дома с цокольным этажом не требует больших финансовых и временных затрат.

Внешний вид фундамента рассматриваемого типа оригинальный и внешне привлекательный.

Этапы возведения конструкции

Устройство фундамента с цоколем включает в себя следующие этапы:

  1. Первый этап: проведение геологических исследований. Перед тем как приступить к закладке основания с цоколем, необходимо тщательно изучить почву на участке, определить, на какой глубине залегают грунтовые воды.
  2. Второй этап: устройство дренажной системы и фундаментальной подушки. Дренажную систему лучше всего устроить при помощи гравия.

Фундаментальная подушка оборудуется из песка, щебня или монолита.

Таким образом, фундамент с цокольным этажом считается самым надежным и практичным основанием.

Его лучше всего не закладывать своими руками, поскольку любая ошибка, допущенная в процессе выполнения строительных работ, может привести к ухудшению несущей способности и других характеристик основания.

Фундамент с цокольным этажом: устройство и как сделать своими руками?


Устройство цокольного этажа, каким требованиям он должен отвечать, его основные виды. Этапы возведения цокольного основания и советы профессиональных строителей.

Источник: proffu.ru



Монолитный цокольный этаж своими руками. Подготовительные мероприятия. Устройство котлована и опалубки. Заливка бетона. Монтаж монолитных стен

В последнее время все больше и больше людей выбирают монолитный цоколь как оптимальное решение для самых разнообразных построек. Особенно хорошо данный тип конструкции подходит для жилых домов. С его помощью можно оборудовать дополнительное пространство, при этом общие габариты строения практически не меняются.

Стоит отметить, что сделать цокольный этаж своими руками хотя и трудно, но возможно. Дело в том, что все операции трудоемки – например, рытье котлована без экскаватора может затянуться на очень долгий срок, и это только первая операция.

На фото — монолитное основание отличается высочайшей прочностью

Подготовительные мероприятия

Вначале следует определиться с проектом, который будет реализован на вашем участке. Далее определяется тип основания, на котором будет стоять цоколь – оно может быть ленточным или монолитным.

Также следует заранее предусмотреть некоторые аспекты постройки:

  • Мнение, что чем прочнее основание, тем лучше – самое распространенное заблуждение среди застройщиков. Слишком массивные конструкции – причина значительного удорожания строительства и усложнения работ. Основание должно быть рассчитано специалистами, это гарантирует оптимальное соотношение показателей цена-надежность.
  • Заранее предусмотрите дренажный сток, продумайте систему гидроизоляции фундамента и цоколя. Это обезопасит конструкцию от разрушения и защитит строение от сырости и плесени. Не стоит пренебрегать качественной гидрозащитой, даже если здание стоит на возвышенности и грунтовые воды залегают достаточно глубоко.
  • Вентиляция и отопление – два очень важных фактора. Без хорошей вентиляции невозможно сделать в цоколе гараж либо сауну, да и кладовые также должны хорошо проветриваться. Отопление же сделает пребывание комфортным в любое время года.

Пример грамотной и эффективной системы вентиляции цокольного этажа

Основные этапы устройства основания

Чтобы сделать монолитный цокольный этаж, следует провести очень много мероприятий по подготовке и устройству оснований и перекрытий. Рассмотрим самые важные нюансы строительства.

Вначале следует расчистить площадку под постройку и можно приступать к работе:

  • Лучше всего для такой операции подходит экскаватор. Он сделает сложную работу за очень короткий срок.
  • Глубина котлована зависит от проекта, но общепризнанной нормой является заглубление ниже точки промерзания. Это гарантирует, что ваше основание всегда будет стабильным и не будет подвергаться воздействиям грунта, вызванным промерзанием верхнего слоя.
  • Помните, что в весенний период высока опасность, что в котловане будет стоять вода, ее придется откачать либо дождаться, пока она уйдет.
  • Далее следует насыпать песчаную подушку, на которой будет располагаться основание цоколя. Для этого подойдет строительный и речной песок, чтобы избежать растрескивания основания, его необходимо тщательно промочить.

Следует обязательно утрамбовать основание и проверить его уровень с помощью нивелира – неровно залитый монолит может стать причиной многих проблем через несколько лет.

Наглядная схема котлована

Строительство монолитного цокольного этажа начинается с сооружения системы опалубки, здесь имеется несколько простых требований:

  • Конструкцию проще всего сделать из необрезной доски толщиной как минимум 25 мм.
  • Опалубка должна быть очень прочной, так как на нее будет давить большая масса бетона. Ее необходимо крепить особенно тщательно и усилить со всех сторон распорками.
  • Перед началом работы следует проверить все участки на прочность – если они проломятся во время работы, вы ничего не сможете сделать.

Прочная опалубка – непременное условие высокого качества основания

Укрепление основания и гидроизоляция

Для укрепления основания чаще всего применяется геотекстиль – это специальный нетканый материал, широко применяемый в строительстве. Он укрепляет основание, служит барьером для влаги и обладает еще целым рядом положительных свойств.

Если конструкцией цоколя фундамента предусмотрено наружное утепление, о нем также стоит позаботиться заблаговременно. Защита конструкций от губительного воздействия влаги – очень важная задача, которой ни в коем случае не стоит пренебрегать.

Геотекстиль – материал, который значительно усилит основание

Армирование

Невозможно сделать прочное монолитное перекрытие цоколя по грунту без прочного и качественного армировочного пояса, который следует делать, соблюдая следующие правила:

  • Для каркаса необходимо использовать арматуру диаметром 14-16 мм. Иногда может подойти и материал 12 мм, но экономить на этом аспекте не стоит ни в коем случае.
  • Укладка проводится в два слоя, причем каждый из них должен располагаться не менее, чем в 3 см от поверхности, чтобы бетон надежно защищал металл от агрессивного воздействия влаги.
  • Расположение арматуры – перпендикулярно друг другу с шагом 20 см между прутьями.
  • Места креплений необходимо зафиксировать с помощью вязальной проволоки.

Армирование значительно повышает прочность основания на разрыв и предотвращает растрескивание.

Армирование монолитного цоколя – процесс, требующий немалых затрат времени и материала

Основной этап – заливка бетона

Самая ответственная часть, от которой зависит качество и прочность основы:

  • Самое главное – для обеспечения наивысшей прочности следует заливать все основание за 1 раз, иначе прочность конструкции может очень сильно снизиться.
  • Необходимо использовать только качественный бетон маркиМ300.
  • Лучше всего приобрести готовый раствор – его быстро доставят и зальют, в то время как приготовить около 20 м3 бетона самостоятельно за короткий срок – задача очень сложная.

Бетон, приготовленный автоматизированным способом, имеет более высокие показатели прочности и равномерную структуру.

Вручную добиться такого качества практически невозможно.

С помощью миксера залить монолитное основание можно за очень короткий срок

Так выглядит общая инструкция по устройству монолитного основания для вашего дома. Выполнив все пункты, вы получите прочную и долговечную основу, которая прекрасно выдерживает любые капризы природы и сохраняет стабильность в течение многих десятилетий.

Монтаж монолитных стен

После заливки основания и его высыхания (3-4 недели) можно приступать к устройству стен.

Здесь может быть несколько вариантов:

  • Кирпич, для этих целей подходит красный полнотелый.
  • Бетонные фундаментные блоки – тяжелые детали, установить которые можно только с помощью крана.
  • Монолитные стены цокольного этажа – популярный вариант, так как цена вопроса демократична, а работы достаточно просты.

Стены из бетона возводятся следующим образом:

  • Для начала следует изготовить прочную обрешетку, в идеале – на всю высоту стены, но можно залить ее и в несколько этапов.
  • Обрешетка должна быть очень прочной, лучше всего ее стянуть с помощью резьбовых шпилек – так вы обеспечите необходимую прочность и сможете легко снять систему после застывания бетона.
  • Можно усилить стену с помощью арматурного пояса, для этого применяется материал диаметром 10 мм. Вертикальные стойки могут быть и тоньше, все соединения закрепляются вязальной проволокой.

Примерная схема возведения монолитных стен

Помните о том, что необходимо применять только качественный бетон маркой М300 и выше и соблюдать сроки выстаивания конструкции. Особое внимание следует уделить гидроизоляции, так как без нее в цокольном этаже всегда будет сыро.

Монолитные конструкции – самые надежные и долговечные, не зря на них строят даже небоскребы. Если вы не побоитесь больших объемов работы, то получите надежное и стабильное основание для дома.

Монолитный цокольный этаж своими руками: видео-инструкция по монтажу, особенности строительства, перекрытия по грунту, цена, фото


Монолитный цокольный этаж своими руками: видео-инструкция по монтажу, особенности строительства, перекрытия по грунту, цена, фото

Источник: moypodval.ru



Строим монолитный цокольный этаж своими руками

  • Как сделать монолитный цоколь своими руками?
    • Нюансы, на которые стоит обратить особое внимание
    • Как начать сделать цоколь монолит?
    • Прочный цоколь монолит на плите: этапы возведения
    • Оклеечная или обмазочная гидроизоляция цоколя на плите: выбор подходящего способа

Как сделать монолитный цоколь своими руками?

Достаточно часто при строительстве частного дома встает вопрос: нужно ли строить цокольный этаж монолит, если да, то как это сделать? Следует знать, что цоколь способен придать зданию отличный вид, а также нести функциональную нагрузку. Если сам цоколь высокий, а фундамент низкий, то пространство под домом можно использовать как подвал, гараж или жилой этаж. Именно поэтому люди, которые думают о том, как построить цокольный этаж, должны определиться с тем, для каких целей будет строиться конструкция.

Первым делом необходимо вырыть котлован и дно его уплотнить подушкой из песка и щебня.

Многие люди хотят строить коттеджи с цокольными этажами лишь потому, что на сегодняшний день это модно. Но существуют и ситуации, когда без строительства цокольного этажа невозможно создать уютный дом. К примеру, тогда, когда участок, который предназначается для строительства, имеет немалый уклон. В данной ситуации цокольный этаж монолит будет практически погружен в землю с одной стороны, а с другой стороны он полностью останется на поверхности, то есть фактически создаст ровную площадку, на которой в дальнейшем будет осуществляться строительство частного дома.

Строения с цокольными этажами возводят и тогда, когда строительство многоэтажного здания из-за специфики грунта выполнить невозможно. В такой ситуации необходимо обратить внимание и на то, что данная конструкция с легкостью может возводиться только лишь в случае, если грунтовые воды залегают в песок на глубину, не превышающую 1,5 м от земной поверхности.

В процессе строительства цокольного этажа необходимо учитывать и конструкцию самого здания.

Схема устройства котлована.

Следует обратить внимание на фундамент, потому как цоколь монолит является отдельным его типом.

Общая технология устройства монолитного цоколя выглядит следующим образом. Прежде всего необходимо вырыть котлован, который равен периметру частного дома. Дно его следует уплотнить подушкой из щебня и песка. Далее на подушку понадобится уложить монолитные столбы и фундаментную плиту. Столбы на плите будут выступать в роли опор надземной строительной части. На них устанавливается другая плита, которая будет выступать в качестве первого этажа. Изготавливая цоколь, размещайте его между полом первого этажа и фундаментом, на плите.

Цоколь монолит может быть и жилым, поэтому в процессе его строительства понадобится позаботиться о том, чтобы в помещениях, которые располагаются в нем, можно было находиться без вреда для человеческого здоровья. Жилой цоколь монолит необходимо хорошо утеплить и защитить от гниения и сырости.

Элементы, которые понадобятся для того, чтобы выполнить строительство цокольного этажа частного дома своими руками:

Схема устройства цокольного этажа.

  • экскаватор;
  • щебень;
  • песок;
  • монолитные столбы;
  • фундаментная плита;
  • вода;
  • цемент;
  • стержни арматуры;
  • глубинные вибраторы;
  • необрезная доска;
  • битумные смеси;
  • кровельные материалы.

Самым распространенным типом цоколя является заглубленный. Дело не в том, что он красиво выглядит, а в том, что конструкция меньше подвергается попаданию влаги в нее, потому как вода будет быстрее стекать. Это даст возможность защитить цокольный этаж, стены дома и фундамент от разрушений. Выступающий тип цоколя рекомендуется строить в случае, если стены дома являются тонкими.

Нюансы, на которые стоит обратить особое внимание

Первым делом следует определиться с проектом. Дальше выбирается материал стенок. Это могут быть бетонные блоки или кирпич. Если имеющийся грунт не слишком перенасыщен водой, рекомендуется возводить цоколь из облегченных бетонных блоков с пустотами. При выборе материала понадобится обязательно проконсультироваться с опытным архитектором. Скорость постройки будет напрямую зависеть от выбора хозяина участка. К примеру, на строительство цокольного этажа из блоков необходимо потратить меньше времени, чем на строительство цоколя из кирпича. Самым прочным является цоколь монолит, о котором есть смысл узнать подробнее.

Фундамент для цоколя может быть ленточным или монолитным.

Есть некоторые нюансы, на которые следует обратить внимание в процессе строительства дома с цоколем:

Схема вентиляции цокольного этажа.

  1. Отопление и вентиляция. Строительство частного дома с цоколем подразумевает наличие вентиляционных отверстий в нем, потому как достаточно часто в данную часть здания попадает лишь небольшое количество воздуха. Особенно важно это принять во внимание, когда в конструкции планируется обустроить гараж, котельную и т.д. Понадобится подумать и об отоплении, особенно если планируется строительство цоколя под прачечную, развлекательное помещение или тренажерный зал.
  2. Оптимальная прочность изготавливаемой конструкции. Следует знать одну из наиболее распространенных ошибок. Многие люди желают придать данной конструкции дополнительную прочность. В зависимости от типа грунта цокольный этаж возводится с помощью определенных материалов. Однако в большинстве случаев данное действие является неоправданным, в результате смета на строительство цоколя равна возведению частного дома, не считая работ, связанных с отделкой. Именно поэтому необходимо выбирать архитекторов и строителей с большим опытом работы. Они смогут выполнить работу максимально качественно и с учетом имеющихся особенностей грунта.
  3. Гидроизоляция. Даже если грунт не слишком перенасыщен водой, гидроизоляция цоколя и фундамента должна быть выполнена обязательно. Построить частный дом с цокольным этажом без гидроизоляции — значит загубить в целом всю постройку, даже если планируется использовать его как котельную или подвал. Высокая влажность способна разрушить материал стен, вызвать образование грибка, неприятные запахи и другие различные неприятности. При строительстве данной конструкции понадобится позаботиться о дренажном стоке и об отмостке вокруг здания.

Как начать сделать цоколь монолит?

Схема приготовления раствора бетона.

Как уже упоминалось ранее, начинать строительство цоколя следует с котлована. Если копать котлован в весенний период времени, существует большая вероятность того, что в нем будет вода. Воду понадобится или откачать, или дождаться, пока она сама уйдет. Следующим шагом будет формирование подушки из бетона и песка, которая сможет создать естественный дренаж для ленточного основания. Как речной, так и карьерный песок хорошо подойдут для того, чтобы сформировать подушку.

При выборе бетона рекомендуется отдавать предпочтение бетону низкой марки (к примеру, М25 или М50). Не следует экономить при строительстве, потому как хорошее основание является гарантией сухого и чистого цоколя, а также того, что через некоторое время на стенах частного дома не возникнут трещины и другие виды деформации.

Чтобы избежать растрескивания подушки из песка, понадобится ее залить водой. Подушка в большинстве случаев выдерживается около 2-3 недель. Если сроки строительства сокращены, а погода жаркая и сухая, то данное время можно сократить до 1 недели.

Лента основания должна быть выполнена из тяжелого бетона марок М200 или М150. Армирование его происходит с применением стержней арматуры, которые имеют диаметр около 10 мм. Поперечное армирование выполняется с использованием арматуры диаметром 6 мм. Рекомендуется делать шаг стержней в 20 см.

Стоит обратить внимание, что понадобится соблюдать расстояние от сетки арматуры до низа ленточного основания в 20 мм. Это расстояние способно обеспечить защиту фундамента от грунтовых вод и агрессивной среды. Опытные проектировщики рекомендуют при выполнении проемов окон в цоколе предусматривать их расположение с восточной, западной и южной стороны. Их устройство с северной стороны повлечет за собой продавливание снегом стекла, а также проникновение воды от снега в случае появления первых лучей солнца.

Прочный цоколь монолит на плите: этапы возведения

Варианты гидроизоляции цокольного этажа.

Любые работы с монолитным железобетоном необходимо разделять на 3 этапа. Сюда же нужно отнести и работы по возведению монолитного цоколя.

Первый этап заключается в сборке опалубки из дерева. Для ее возведения есть смысл использовать необрезную доску. Опалубку понадобится установить на распорках, потому как цокольный этаж монолит имеет большую высоту, в связи с чем стенки опалубки могут выдавливаться. Такой фактор может привести к потере формы стенки цоколя, что говорит о том, что потребуется потратить некоторое количество средств на его восстановление в дальнейшем.

Следует обратить внимание и на то, что в данном случае опалубка не подлежит повторному использованию.

Второй этап заключается в проведении арматурных работ. Для цокольной стенки необходимость выполнения пространственного арматурного каркаса обусловливается тем, что бетон плохо работает на растяжение, а на сжатие — хорошо. Для того чтобы определить наиболее эффективное армирование, необходимо обратиться к специалисту, потому как различная толщина и высота цокольной стенки нуждаются в индивидуальном рассмотрении.

На третьем этапе происходит заливка бетона. Смесь может быть заказана на заводе-производителе или приготовлена непосредственно на строительной площадке. Заливку монолитной стенки цоколя не нужно разбивать на этапы. Правильнее всего будет полностью залить ее. Чтобы смесь бетона не имела воздушных пустот, понадобится выполнить вибрирование смеси в процессе заливки глубинными вибраторами. Твердение смеси бетона выполняется на протяжении 30 суток.

Оклеечная или обмазочная гидроизоляция цоколя на плите: выбор подходящего способа

Гидроизоляция должна выполняться в 2 слоя. Выбор материалов, при помощи которых будет выполняться гидроизоляция цоколя, зависит от отсутствия или наличия подземных вод. Гидроизоляцией должны быть покрыты все горизонтальные и вертикальные участки стенок цоколя и фундамента в местах соприкосновения с земной поверхностью. Гидроизоляция пола и стен цокольного этажа выполняется снаружи дома, внутреннюю часть покрывать гидроизоляцией не нужно.

Схема утепления цокольного этажа.

Обмазочная гидроизоляция осуществляется при помощи использования битумных смесей путем нанесения их на поверхность в горячем состоянии.

Оклеечная гидроизоляция может быть выполнена из материалов для кровли по такой же технологии нанесения.

Ответ на вопрос, сколько стоит строительство цокольного этажа, могут дать только специалисты. В стоимость будут входить не только все необходимые материалы, но и проектные и подготовительные работы. Несмотря на это, можно назвать несколько составляющих, исходя из которых планируется стоимость строительства цоколя:

  • выбор материалов;
  • площадь;
  • услуги строителей и архитектора;
  • отделочные работы.

Сделать своими руками цоколь монолит на фундаментной плите очень просто. Для этого нужно приобрести необходимые материалы и придерживаться технологии изготовления.

Монолитный цокольный этаж: этапы возведения


Построить монолитный цокольный этаж можно очень просто. Для этого нужно лишь приобрести все необходимые материалы и придерживаться технологии изготовления.

Источник: moifundament.ru



Монолитный цокольный этаж своими руками: -инструкция по монтажу, особенности строительства, перекрытия по грунту, цена, фото

postroifundament.ru

гидроизоляция цоколя, видео-инструкция, сколько стоит, фото и цена

Цокольный этаж представляет собой полуподвальное помещение, которое частично располагается под землей, с верхней частью на поверхности. Его часто создают для экономии пространства или при учете определенных неровностей ландшафта, что позволяет сэкономить массу строительного материала и времени. Именно поэтому вопрос о том, как сделать цокольный этаж очень интересует современных мастеров.

Любительское фото готовой конструкции цокольного этажа с гидроизоляцией из битума

Поэтапный процесс

Прежде всего, необходимо сказать о том, что все работы необходимо производить в строгом соответствии с заранее разработанным проектом (читайте также статью “Проекты домов одноэтажных с цокольным этажом и их особенности”). Для его изготовления привлекают профессионалов, поскольку даже самая маленькая ошибка на данном этапе может привести к сокращению срока эксплуатации здания и даже к его разрушению. При этом проект предполагает использование определенных видов материала, отклоняться от применения которых также не стоит.

Готовый котлован

Земельные работы и основание

  • Для начала инструкция по монтажу предполагает изготовление котлована. Его можно выкопать вручную или с использованием специальной техники.
  • Габариты подобной ямы определяются параметрами будущего строения, но при этом необходимо сделать ее шире на 0.5 метра с каждой стороны. Это необходимо для организации утепления, гидроизоляции цоколя фундамента и подсыпки.
  • На следующем этапе на пол котлована засыпают песок, который перемешивают со щебнем и тщательно его утрамбовывают. Толщина такого слоя обычно составляет около 10-15 см. После этого поверхность проливают водой и дополнительно выравнивают.

Монолитная плита, которая впоследствии станет полом

  • После этого своими руками создают опалубку, для заливки пола будущего помещения, который при этом послужит пятой для самого фундамента. Стоит отметить, что основание для такой конструкции должно быть ленточным, но может создаваться как из бетона, так и из камня или другого прочного материала.
  • Затем на дно опалубки укладывают гидроизоляцию в виде полиэтиленовой пленки или рубероида. Она не даст влаге попасть внутрь помещения снизу.
  • Далее устанавливают металлическую арматуру, которую укладывают в виде решетки и заливают бетон. После чего необходимо выждать время до полного застывания.

Совет! В готовый бетон рекомендуется добавлять специальный пластификатор и небольшое количество жидкого стекла. Эти компоненты наделяют раствор дополнительными свойствами, что значительно увеличивает срок эксплуатации изделия.

Заранее установленная арматура послужит для связки всех элементов конструкции

Фундамент

  • Для изготовления основания, которое послужит стенами этажа лучше всего использовать блоки из газобетона. Обычно цена этого материала довольно высока, но если учесть то, что он обладает высокой прочностью, простотой монтажа и низкой теплопроводимостью, то подобные затраты можно считать вполне оправданными.
  • Укладывают такой фундамент в строгом соответствии с проектом. При этом если возникает необходимость отклониться от него, то внесенные изменения перед их реализацией стоит показать специалисту для одобрения.

Готовые стены цокольного этажа

  • При монтаже необходимо производить армирование через каждые два ряда, устанавливая в раствор стальную проволоку.
  • Стоит отметить, что пособие, рассказывающее о том,  как правильно сделать гидроизоляцию цокольного этажа настоятельно рекомендует сохранять свободным пространство между возведенной стеной и краем ямы в 0.5 метров. Оно понадобиться для отвода воды от конструкции.
  • Если при работе необходимо создать оконные проемы, то их делают с использованием бетонных балок, которые можно изготовить самостоятельно, прямо на месте монтажа.

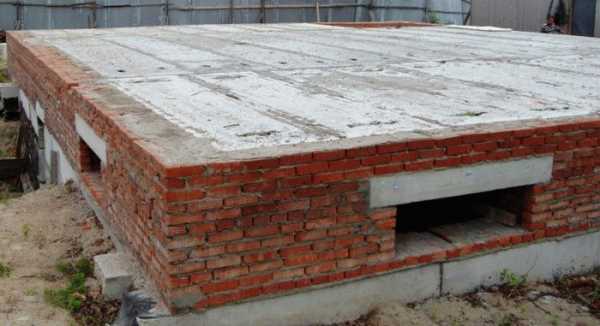

Цокольный этаж из бетона

  • Также следует сказать и о том, что использование водяного уровня и отвеса позволит избежать неровностей и перекосов. При этом применять данные инструменты стоит после возведения каждого ряда, поскольку малейшая неточность в начале работы может  вызвать большой дефект в ее конце.
  • После того, как основание будет возведено, пособие, рассказывающее о том, как правильно сделать цокольный этаж, рекомендует дать ему отстояться на протяжении недели, и только после этого можно будет производить установку плит перекрытия.

Совет! Необходимо помнить о том, что блоки из газобетона плохо переносят повышенную влажность, поскольку их пористая структура является практически сквозной. Именно поэтому профессиональные мастера при работе используют полиэтиленовую пленку, чтобы закрыть конструкцию в случае дождя.

Гидроизоляция из рубероида и битума

Утепление и гидроизоляция

  • Прежде всего, строительная

moypodval.ru

Как построить цокольный этаж дома

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии
  • Внутренние конструкции
  • Пол
  • Водоснабжение и канализация
  • Отопление
  • Вентиляция и кондиционирование
  • Газо- и энергоснабжение
  • Освещение
  • Сантехническое оборудование
  • Безопасность и домашняя автоматика
  • Бани, сауны, бассейны
  • Строительные материалы
  • Отделочные материалы
  • Инструменты
  • Техника
  • Законы и финансы
  • Журнал
  • Новости
  • События

www.ivd.ru

Цокольный этаж своими руками: технология и материалы

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Цокольный этаж, что это такое, как построить своими руками?

Немало домашних мастеров закладывают в план сооружения частного дома возведение цокольного этажа. Считается, что он делает эксплуатацию жилища рациональной и более экономичной. Разберемся, зачем нужен такой этаж и как можно построить его самостоятельно.

1

Цокольный этаж – выбираем оптимальный вариант

Возведение частных домостроений с интересующим нас ярусом причисляют к категории эконом-строительства. Под цокольным обычно понимают этаж, который полностью либо частично заглублен в землю. По сути, он представляет собой большой подвал, эксплуатируемый в качестве первого (или нулевого) уровня дома. В нем обычно обустраивают гаражи, разнообразные хозпомещения, бассейны, спортивные залы, сауны. Если частное жилище сооружается на скромном по площади земельном участке, цокольный этаж становится незаменимым. Он дает возможность существенно повысить полезную площадь дома. При этом не возникает необходимости расширения имеющегося участка, выделенного под застройку.

Также цокольный этаж:

  • Уменьшает нагрузки постройки на фундамент и стеновые поверхности, увеличивая тем самым ее общую надежность и прочность.
  • Улучшает микроклимат в доме. Цоколь можно качественно теплоизолировать и не проводить в него дополнительное отопление. При грамотном утеплении на нулевом уровне всегда будет сухо и тепло и без батарей.
  • Делает внешний вид дома более респектабельным и привлекательным.

Главный минус цоколя – необходимость во вложении финансовых средств в его возведение. Но получающиеся «лишние» квадратные метры дают возможность быстро отбить строительные затраты. Сократить их, кстати, совсем несложно, если цокольный этаж возводится своими руками. Технология его сооружения понятна и относительно проста.

Специалисты делят цоколи на заглубленные, выпирающие (выступающие) и построенные вровень с основанием дома. Какой вариант выбрать? Выпирающие сооружения оптимальны для жилищ с достаточно тонкими стенками. В выступающем цоколе, как правило, обустраиваются помещения для хранения различных предметов и конструкций, которые не часто используются, домашние мастерские.

Заглубленные сооружения прекрасно защищены от влаги. Тем самым они предохраняют несущие элементы жилого строения от негативного влияния погоды. Это и обуславливает популярность заглубленных цоколей. Они возводятся чаще всего. А вот конструкции вровень с фундаментом строятся очень редко. Они не обеспечивают должной защиты здания от влаги. Да и чисто внешне выглядят не лучшим образом. Дома с такими цоколями имеют не очень презентабельный облик.

2

Ключевые параметры цоколя – строим по уму

Описываемая часть домостроения является продолжением его фундамента. Вполне логично, что цоколь возводится из того же материала, что и основание. Такой подход считается оптимальным. Допускается сооружать нулевой ярус из материалов, использовавшихся для строительства стен. В большинстве случаев цоколь делают из:

  • кирпича;
  • цельного бетона;
  • заводских фундаментных блоков.

Напольную поверхность подземного помещения удобно обустраивать при помощи бетонной стяжки либо плит. При желании полы можно отделать деревянными изделиями. Если цокольный ярус над землей выступает на сравнительно большую высоту, в нем разрешается делать двери и окна. Важно! Оконные и дверные проемы никогда не пробиваются на северной стороне. Зимой на них будет налипать большое количество снега. Это приведет к деформированию установленных конструкций.

Стандартная высота цокольного яруса равняется 230–250 см. Если планируется сделать из него полноценный этаж, придется выкапывать котлован большей глубины, что не всегда рационально.

Толщину стен цоколя обычно берут идентичной толщине стенок самого дома. Но такой вариант подходит лишь для случаев, когда здание возводится на прочном, не подверженном подвижкам грунте. На проблемных почвах рекомендуется делать стенки более толстыми (на 20–25 см). А вот при строительстве дома из натуральной древесины в качестве материала для боковых поверхностей цоколя желательно выбирать бетонные полнотелые блоки.

Особое внимание следует уделить глубине котлована и подготовке площадки под него. Когда на участке отмечается обширное залегание грунтовых вод, требуется осуществить мероприятия, направленные на отведение их от строящегося основания. Проще всего выполнить осушение площадки либо проложить под будущим фундаментом специальную магистраль для дренажа.

Если грунтовые воды залегают высоко, желательно осуществить поднятие земли на месте строительства дома. Но такая процедура требует дополнительных финансовых, трудовых и временных затрат. Поэтому чаще всего на сложных грунтах цоколь углубляют на небольшое расстояние, довольствуясь более скромной высотой возводимого яруса.

3

Котлован – как выкопать и обустроить правильно?

Рытье котлована под фундамент – первый этап возведения нулевого уровня дома. Яму выкапываем по всей площади запланированного сооружения. Ее глубину делаем на 50–60 см больше величины залегания подземной части фундамента. Лишние сантиметры понадобятся нам для обустройства специальной подушки. Она снижает вероятность пучения почвы и выполняет важную функцию по отводу грунтовых вод.

Вырыть весь котлован вручную очень сложно. Здесь не стоит экономить. Заказываем экскаватор и дополнительно машину для отвоза от места работ выкопанного грунта. У нас должна получиться равномерно заглубленная яма. Поэтому экскаватор делает основную часть мероприятия, а затем нам предстоит лопатой снять последние 30–50 см земли вручную, а также выровнять углы котлована. Если на его дне имеется вода, откачиваем ее насосом. Можно и не использовать такое оборудование, а просто подождать некоторое время пока она не уйдет.

Переходим к обустройству подушки. Засыпаем на дно котлована слой гравия (как вариант – щебня) фракции не выше 50 мм. Трамбуем подсыпку. Ее высота должна получиться около 10 см. Сверху насыпаем слой песка. Утрамбовываем его, потом поливаем его обычной водой (желательно 2–3 раза). Это делается для качественного уплотнения песка.

Теперь смешиваем бетон (берем марку М100) с водой. Заливаем получившейся смесью утрамбованную поверхность. Получаем бетонный слой толщиной 5–6 см (не меньше). Он выровняет основу и будет играть роль гидроизоляции. После высыхания бетона дополнительно защищаем его от влаги, используя рулонные материалы (например, рубероид). Их следует монтировать в два слоя, соединяя между собой методом наплавки либо при помощи битумной мастики. Аналогичным образом они крепятся и к бетонной подушке.

4

Заливка плиты и бетонных стен – создаем сверхпрочную конструкцию

Начинаем возводить фундамент с запланированным цокольным этажом. Схема заливки плиты такова:

  1. 1. Сооружаем опалубку несъемного типа из досок либо щитов. Эти элементы соединяем воедино саморезами и небольшими деревянными брусками.
  2. 2. Армируем опалубочную конструкцию. Важно! Используем для плитного фундамента рифленые и в поперечном, и в продольном направлении прутки сечением порядка 10–12 см. Связываем их проволокой, уложив предварительно на направляющие.
  3. 3. На участках, где будут располагаться стены дома, дополнительно ставим (вертикально) арматурные стержни.
  4. 4. Заливаем опалубку (1 часть цемента М300, 3 части песка плюс вода). Бетон подаем без перерывов (за один раз). Толщина плиты должна получиться 20–25 см.
  5. 5. Пробиваем бетонный раствор виброрейкой и специальным вибратором (глубинным), тщательно ровняем залитую поверхность.

После этого придется подождать 4–5 недель, пока плитный фундамент не застынет. Затем можно продолжать бетонные работы. Нам предстоит строительство опалубки для стен нулевого уровня. Процесс будет аналогичным уже описанному. Но в этом случае опалубку лучше делать из полипропиленовых щитов (опять-таки несъемных). Такие изделия станут выполнять функцию теплоизолятора для стен. Это позволит обустроить в цоколе не только хозяйственное, но и полноценное жилое помещение.

Армировать опалубку для стенок нужно в продольном направлении. Причем используемые прутки мы соединяем с ранее смонтированными вертикальными стержнями. Если дом возводится на пучинистых почвах, склонных к подвижкам по горизонтали, рекомендуется обустроить еще один или два армирующих пояса. Заливаем бетон. Желательно за раз. Если так не получается, подаем раствор отдельными слоями. Но с одним условием. После заливки первого слоя ждем трое суток, и только после этого подаем следующую порцию бетона.

Через 4 недели приступаем к гидроизоляции стен и основания. Выполняем ее снаружи и изнутри. Внешнюю влагозащиту осуществляем плитами из пенополистирола. Они без труда фиксируются клеящим составом. Можно дополнительно закрепить их дюбелями в надземной части конструкции. Изнутри гидроизолируем сооружение оклеечными либо обмазочными материалами. Эксперты советуют применять защиту проникающего типа. Она, во-первых, повышает прочностные характеристики бетона, во-вторых, не нарушает процессы парообмена.

Заливка плитного основания требует серьезных временных и трудовых затрат. Поэтому некоторые домашние умельцы предпочитают строить основание для цоколя из фундаментных блоков. Их недостаток – крупные габариты и высокая масса. Доставлять такие изделия на место строительства, а также устанавливать их в котлован придется с помощью спецтехники.

Финальная часть работ предполагает установку на сооруженные цокольные стены перекрытия. В качестве такового чаще всего используют железобетонные готовые плиты. Впрочем, нередко вместо них применяются брусовые деревянные перекрытия. Они монтируются намного проще. При использовании брусьев следует утеплить их плитным либо рулонным теплоизолятором, а также в обязательном порядке произвести их черновую и финишную обшивку.

obustroen.ru
