Цоколь лампы | Элкомэлектро

О компании » Электромонтаж » Электроосвещение » Цоколь лампы

Неотъемлемым конструктивным элементом любого светильника является цоколь, который представляет собой специальное соединение, обеспечивающее связь лампы с электрической цепью. Наша компания предлагает свои услуги в плане комплексного монтажа «под ключ» систем освещения с любыми видами цоколей, ламп освещения и электропроводки. Работая на рынке Москвы уже в течение долгого времени, мы сумели завоевать доверие многих заказчиков, а имеющаяся в компании электролаборатория обеспечивает качественную техническую проверку как всей системы в целом, так и ее отдельно взятых узловых элементов.

Основные виды цоколей ламп:

Между прочим, сегодня цоколи светодиодных ламп включают в себя не только обычный стандарт в виде Е27, но также Р28S, Р40S, Е40, Е14, ЕР 10 и так далее. Однако вне зависимости от маркировки все цоколи можно разделить на следующие группы:

1. Резьбовой. Именно данный вариант принят за стандарт, который был разработан еще свыше 100 лет назад, но до сих пор остается наиболее удобным для использования. К числу популярных вариантов здесь можно отнести Е5, Е10, Е12, Е14, Е17, Е26, Е27 и Е40. Цоколь лампы холодильника имеет тип Е12, причём здесь можно использовать не только обычную, но и энергосберегающую лампочку, что зависит уже от желания хозяина.

2. Штыковой. Такой тип цоколя чаще всего можно увидеть в светильниках, где используются люминесцентные и галогенные лампы. Хорошим примером здесь может служить лампа ультрафиолетовая с цоколем такого типа, позволяющим легко заменить вышедшую из строя лампочку на другую.

3. Фокусирующий. Чаще всего такой тип используется в фонарях, навигационных огнях, кинопроекторах, причём такой цоколь обычно содержит специальную линзу, направляющую поток световых лучей в конкретную сторону.

4. Цоколь W

типа. Это достаточно интересный вариант цоколя, который фактически является частью самой лампочки. Она имеет специализированное назначение (аппаратура, бытовая техника), а поэтому в быту и офисной системе практически не используется.

5. Цоколь с утопленным контактом. Обычно такие варианты применяются в тех лампах, где имеется высокая мощность, а также значительная температура. Как правило, такие цоколи используются в галогенных, трубчатых и кварцевых лампах, применяемых в залах, лабораториях и медицинских учреждениях.

Важные нюансы в предназначении цоколей:

Одной из главных функций цоколей является также их герметизация, поскольку для лучшего токопроведения здесь не должно быть щелей и зазоров, которые могут привести к искрообразованию и даже КЗ. Иногда можно встретить цоколи, которые выполнены совместно с плафоном, причем пользоваться ими также достаточно легко. Что касается материала изготовления, то сегодня в продаже существуют пластиковые, керамические и металлические варианты цоколей, причём в каждом конкретном случае подходит свой вариант. В некоторых системах освещения используется

цоколь лампы миньон, который имеет маркировку Е14 и представляет собой малый патрон. В то же время при монтаже системы освещения лучше всего доверить эту работу специалистам.

Нужно отметить, что цоколи энергосберегающих ламп обычно имеют формат Е27, а поэтому заменить обычную лампочку накаливания на энергосберегающую не сложно. Интересно, что лампы различного типа с цоколем е27 являются достаточно надежными и проверенными временем, поэтому в стандартных системах освещения чаще всего применяются именно они. Лампа накаливания цоколь е14 также остается все ещё достаточно востребованной и популярной в нашей стране, поэтому в продаже можно найти широкий ассортимент различных цоколей для тех или иных осветительных приборов.

www.megaomm.ru

типы, виды и размеры :: SYL.ru

Не найти такого дома или квартиры, в которых нет бытовых ламп освещения. Это важная и незаменимая часть электроснабжения. С помощью электрических ламп можно легко создать уют в комнате. Обычно при покупке осветительного прибора к нему не прилагается лампочка. А ведь каждый вид ламп обладает собственной характеристикой, а также поможет сэкономить деньги на электроэнергии при правильном выборе. Для того чтобы выбрать правильную лампочку, необходимо обладать некоторой информацией.

Как выбрать цоколь лампы

Для того чтобы выбрать для себя оптимальный вариант, следует внимательно изучить виды современных ламп и их преимущества. У всех ламп разные условия эксплуатации и природа света. Каждая лампочка состоит из стеклянной колбы, в которой находится нить накала, патрона и цоколя. Цоколь лампы является общей частью всех ламп. Его изготавливают из керамики или металла. С помощью него происходит контакт лампочки с проводами в патроне. Информацию о цоколе всегда можно найти на самой лампе и светильнике. Международный стандарт определяет маркировку цоколя и состоит из букв и цифр. Буквы определяют форму, а цифры – габарит корпуса, расстояние между контактами и диаметр резьбы.

Классификация

Существует три основных типа цоколей ламп – винтовой, штырьковый и цоколь с утопленным контактом. Есть также нестандартные типы цоколей ламп, используемые для проекторов. Помимо них существуют еще штифтовые, софитные, фокусирующие, телефонные и кабельные цоколи. Так же, как и патрон, цоколь лампы имеет строго стандартизированный размер.

Самые распространенные – винтовые цоколи. Они обозначаются буквой «Е» и цифрами, указывающими диаметр в миллиметрах. Винтовой тип цоколя, изобретенный Эдисоном, имеет резьбовую форму и наиболее востребован.

Штифтовые G-цоколи имеют штыри, с помощью которых лампа крепится в гнезде светильника. Существует великое множество таких цоколей. Галогенные лампочки с типом цоколя G обычно используются в люстрах и декоративных светильниках, где напряжение сети – 220 В. Они могут быть в виде матовой или прозрачной капсулы.

В бытовой сфере распространены типы цоколей ламп с утопленными контактами R7s-7. Они используются в галогенных лампах малогабаритных прожекторов. У них хорошая цветопередача и большая отдача света. Рассчитаны такие лампы на напряжение 220 В.
Еще один вид цоколя – телефонный. Лампочки с ним стоят в пультах управления, микросхемах и подсветке. Цифры означают ширину контактных пластинок. Для подсветки кнопок аппаратуры связи используются лампы с цоколем Т6 и Т8. Изделия меньшего размера распространены в западных странах.

В процессе эволюции лампы Эдисона появился штифтовой вид ламповых цоколей. Он ускорил процесс замены лампочек и сделал их компактнее. Штифтовой цоколь лампы основывается на двух штифтах, которые вставляются в прорези патрона и фиксируются.

Размеры и применение

Самый маленький цоколь Е10 используется в елочных гирляндах и карманных фонариках. Миниатюрные размеры цоколей ламп Е14 применяются для маленьких и классических ламп накаливания. Их второе название – миньоны. Цоколь Е27 используется для привычных ламп накаливания, диодных, энергосберегающих и галогенных. Самый большой цоколь Е40 используется для уличных ламп освещения с мощностью от 300 до 1000 Вт, а также для освещения производственных помещений.

Наиболее используемые штыковые цоколи – G4, G9, G23, 2G10, 2G11. Все они взаимозаменяемы. Цоколь G4 создан специально для миниатюрных ламп, которые используют в декоративном свете. Для магазинов и бутиков задейсьвуется светодиодная лампа с цоколем G53. Она излучает приятный и яркий свет.

Штифтовой цоколь ВА применяется в автомобильных лампах накаливания. Позволяет сфокусировать свет лампы в нужном положении, так как имеет несимметричные боковые контакты.

Нестандартные цоколи обозначаются буквой «К», имеют кабельное соединение и применяются для проекторных ламп, а для ксеноновых ламп используется обозначение «Н». Цоколь типа «W» характеризуется прямым вводом тока через контакт с патроном.

Люминесцентные лампы

Отдача света люминесцентных ламп намного больше, чем у обычной лампочки. Она устроена так, что свет преобразуется путем создания ультрафиолетового излучения через разряд электричества в парах ртути. Срок службы такой лампы – около 5 лет с тем условием, что ее будут включать не более 5 раз в день. Люминесцентные лампы могут быть низкого и высокого давления. Так же, как и лампочки-«экономки», они обладают практически теми же плюсами и минусами. Люминесцентные делятся на лампы с низким давлением и высоким. Лампа низкого давления выглядит как трубка с нанесенным на ее внутреннюю поверхность слоем люминофора. Она заполняется аргоном и ртутью. Недостатком таких ламп является неприятный для глаз спектр, который вызывает искажение света. В зависимости от применения различаются и цоколи люминесцентных ламп.

Классификация цоколей

В уличном освещении применяют лампы с высоким давлением с цоколем G, а для жилых помещений подойдут с низким типом давления Е. Диаметр трубки лампы определяет вид цоколя. Различают трубчатые колбы с типоразмерами Т5, Т8, Т12 и Т15. Наиболее популярны резьбовые типы цоколей люминесцентных ламп Е14 или Е27. Их можно включать напрямую в сеть 220 В. Также применяются штыковые цоколи G24 и G53 для настольных светильников, люстр и бра. Люминесцентные лампы с цоколем G13 применяются в подсветке фасадов и в уличной рекламе.

Энергосберегающие лампы

Разновидностью люминесцентной является так называемая энергосберегающая лампа. Обычная мерцающая люминесцентная лампочка действительно гораздо экономнее обычных ламп накаливания. Они бывают со встроенным электронным пускателем (интегрированные) и неинтегрированные. Потребление электричества таких лампочек в 5 раз ниже по сравнению с обычными.

Энергосберегающие лампы довольно капризны к напряжению. При частых скачках или постоянно низком напряжении они не доживают до года. Частые включения и выключения снижают срок службы «экономок». Период достижения яркого свечения энергосберегающей лампы достигается через 100-200 часов работы, затем начинается ремиссия. Обычных лампочек ремиссия настигает через год работы. Гарантия производителя на энергосберегающие лампы составляет от 1 до 3 лет при условии нормальной эксплуатации.

Цветопередача дорогой «экономки» гораздо выше по сравнению с лампами накала. В технологии их изготовления применяется пятиполосный люминофор. Такой свет наиболее близок к солнечному. Мерцание в современных энергосберегающих лампочках практически полностью отсутствует. Его частота составляет 20 тыс. герц и абсолютно незаметна глазу. Что касается морозостойкости, то при температуре выше -10 и нормальном напряжении «экономка» разгорается. Если же температура воздуха очень низкая, то электроника таких ламп будет долго не запускаться. Во влажной среде они ведут себя капризно. Утилизация таких ламп требует осторожности, так как они содержат ртутные соединения.

Светодиодные лампы

Светодиодная лампа используется во многих сферах и представляет собой стеклянную колбу со светодиодами внутри. Также по строению это обычный полупроводник. Материал, из которого он изготовлен, определяет цвет излучения. Бытовые светодиоды прочны, экономичны и долговечны. Они считаются экологически чистыми источниками света, так как в изготовлении лампы применяются безопасные вещества. Также светодиоды экономны по сравнению с другими газоразрядными и натриевыми лампами. Плюс светодиодной лампы в том, что даже при температуре -50 градусов ей ничего не угрожает. На каждой лампе есть своя маркировка, указывающая на энергопотребление и тип цоколя.

Применение цоколей светодиодных ламп

Когда в 1962 г. создавались светодиодные лампы, были учтены разные варианты цоколей. Наиболее популярны цоколи светодиодных ламп GU10, G13 и Е14. Устройства с цоколем GU10 имеют утолщение на конце контакта, чтобы осуществлять поворот патрона. Обычно лампы с таким цоколем используются для встраивания в потолок. Светодиоды имеют схожий вид с люминесцентными лампами, поэтому и цоколи у них также общие. Маленькие цоколи G4 и G9 поглощают до 3 Вт электроэнергии. Их можно установить вместо галогенных ламп и для декоративного освещения. Светодиоды с цоколем Е40 устанавливают для освещения магистралей, туннелей и улиц. Такая лампа имеет большой размер с множеством маленьких встроенных светодиодов. Ее отличает наличие встроенной линзы, которая делает угол освещения больше. Самым распространенным цоколем для светодиодных ламп стал Е27. Он универсален и может вставляться в патрон обычной лампочки.

Лампы накаливания

Самым первым источником света в доме является лампа накаливания. Ее изобрели еще в 19 в. С тех пор ее много раз реконструировали и улучшали, но суть осталась прежней. Состоит лампочка из стеклянной колбы, нити накаливания и цоколя, на котором расположены контакты. Нить накаливания сделана из сплава вольфрама и выдерживает температуру до +3200 градусов. Для того чтобы спираль не перегорела, в колбу закачивают инертный газ. Видимый свет лампы происходит от проводки тока через проводник на нить накаливания. Все лампы различаются по форме колбы и цвету стекла. Вытянутая колба используется в декоративном освещении. Зеркальная направлена на подачу света вниз, чтобы не освещать потолок. Колба лампы сильно нагревается и с точки зрения пожарной безопасности является небезопасной. Такие приборы нельзя помещать в пластиковые и деревянные абажуры из-за риска возгорания материала.

Типы цоколей ламп накаливания

Лампы бытового применения обычно оснащены винтовым цоколем. Наиболее часто встречаются цоколи ламп накаливания Е14, Е27 и Е40, изобретенные Томасом Эдиссоном. Иногда можно встретить байонетный цоколь в обычной лампе накаливания. Принцип такого удержания лампы в патроне строится на трении либо сопряжениях без резьбы. Его боковые несимметричные контакты позволяют закрепить лампу в конкретном положении. Для общего назначения обычно используется универсальный цоколь лампы Е27.

Лампы ближнего света

Такой вид используется в автомобильной светотехнике. Главной задачей ближнего света является обеспечение освещения части дороги и обочины в темное время суток. Световой поток распространяется вниз и в сторону, противоположную от встречного света. Лампа ближнего света может иметь две нити накала. Такой свет не слепит встречные автомобили. Мощность устройства обычно составляет 45-50 Вт при напряжении в 6-24 В.

В автомобильную систему фар встроен фокусирующий цоколь ламп ближнего света P45t-41, P22d, P43t-38, PK32d-2. Как правило, цифры означают фланец, который фокусирует встроенную в цоколь линзу. Их также применяют для фонарей, навигации и прожекторов.

В заключение

Перед покупкой любого осветительного прибора проконсультируйтесь с продавцом. Если лампочка не подойдет по цоколю, вернуть ее будет проблематично, а без чека – вообще невозможно. Делайте покупки правильно!

www.syl.ru

Устройство лампы. Виды ламп. Маркировка ламп. Как заменить лампочку

Для каждого светильника существуют определённые патроны поэтому нужно внимательно подбирать лампу с подходящим цоколем. Как сделать это грамотно?

Всё гениальное просто, и необходимо лишь ознакомиться с системой обозначения. Эта информация есть на любом цоколе лампы накаливания. Обычно производители указывают 2-5 отличительных знаков: прописная буква, указывающая тип цоколя, цифровое значение в миллиметрах (для каждого типа измеряются различные параметры), строчная буква для уточнения количества контактных пластин, гибких соединений или штырьков (только для некоторых типов), иногда к первой букве добавляется ещё одна, уточняющая. К примеру, если обнаружите дополнительную U — перед вами энергосберегающая лампочка, V — цоколь с коническим концом, А означает, что у вас в руках автомобильная лампа. А теперь подробнее о типах цоколей ламп.

Е (Цоколь Эдисона)

Самый популярный вид цоколей ламп, который можно найти практически в любом доме, оснащён резьбой. Те, кому доводилось ввинчивать его в патрон, хорошо знают, что нажимать на лампочку слишком сильно небезопасно, так как стекло может треснуть.

Цифровое значение на таком типе цоколя ламп — это наружный диаметр в миллиметрах. В Европе используется обозначение Е + цифры, а вот если вы приобретёте лампочку производства Англии, США или Канады, то обнаружите замысловатые аббревиатуры. Рассмотрим весь ассортимент цоколей, носящих имя изобретателя:

  • E5,5 (или LES — Lilliput Edison Screw) — миниатюрный винт Эдисона, самый маленький цоколь.
  • E10, Е11, Е12 (или МES — Miniature Edison Screw) — миниатюрный винт Эдисона, применяемый в карманных фонарях и ёлочных гирляндах.
  • Е14 (или SES — Small Edison Screw) — известен нам как цоколь для ламп «миньон».
  • Е17 (или IES — Intermediate Edison Screw) — промежуточный, малый цоколь (110 В).
  • E26, Е27 (или ES — Edison Screw) — классический винт Эдисона, используемый лампами накаливания и их энергосберегающими аналогами.
  • Е40 (или GES — Giant Edison Screw) — самый большой и мощный цоколь (500 Вт), который используется для освещения больших производственных помещений, в лампах газоразрядного типа ДРЛ и других.

К слову, цоколи E11, E17, E26 редко используются в Европе: основное применение они получили в Великобритании и за Атлантикой.

При работе с винтом Эдисона нужно помнить, что цоколь соединён со стеклянной колбой всего лишь клеем. При неосторожном обращении стекло может отколоться. Если такая неприятность случится, решить проблему можно довольно легко. Сначала необходимо обесточить прибор (шнур настольной лампы или бра вытащить из сети, для работы с люстрой выкрутить пробки), затем плоскогубцами захватить край цоколя и аккуратно выкрутить его, стараясь не задеть патрон. Чтобы впредь такого не происходило, перед началом эксплуатации можно натереть резьбу цоколя графитом. Для этих целей подойдёт простой карандаш.

В (Байонетный/штифтовой цоколь)

Этот вид ламповых цоколей появился в процессе эволюции конструкции Эдисона. Он был разработан для того, чтобы ускорить процесс замены лампочек и сделать их более компактными. В его основе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие им прорези патрона. Затем цоколь фиксируют, прокручивая на четверть оборота.

ВА — разновидность штифтового цоколя лампы накаливания, применяемая в автомобилях. Этот подтип обладает несимметричными боковыми контактами, что позволяет закрепить лампу в патроне определённым образом и сфокусировать световой поток автомобильных фонарей, фар, навигационных судовых огней и т.д.

Цифрами обозначают наружный диаметр цоколя, за ними следует буква d — два контакта. Опять же, в перечисленных ранее англоязычных странах вместо цифр используют аббревиатуры:

  • BC (Bayonet Cap), аналогичный европейскому B22d и российскому 2Ш22.
  • SBC (Small Bayonet Cap), аналогичный B15d и 2Ш15.
  • MBC/MBB (Miniature Bayonet Cap / Base), аналогичный Ba9s и 1Ш9.

G (Штырьковый цоколь)

Для соединения лампы с патроном используется штыревая система, при этом количество штырьков может быть разным: 1 (s), 2 (d), 3 (t), 4 (q) 5 (p). Иногда цоколь с одним штырьком относят к отдельному типу, обозначаемому буквой F, имеющему, в свою очередь, свои разновидности:

  • цилиндрический штырёк (а)
  • рифленый штырёк (b)
  • штырёк специальной формы ©

Цифры, следующие за заглавной буквой В, означают:

  • для s — окружность штырька
  • для d — расстояние между центрами штырьков
  • для остальных — диаметр окружности, на которой расположены центры штырьков

Для цоколей этого типа часто применяются дополнительные обозначения, указывающие на невзаимозаменяемые модификации конструкций: U, X, Y, Z. Самая популярная среди них — лампа с цоколем GU 5.3, имеющая форму маленькой таблетки и используемая для освещения живописи, шкафов, а так же на подвесных потолочных конструкций. Иногда можно найти лампы, у которых перед заглавной буквой есть цифра: она указывает на количество скомбинированных аналогичных цоколей, рассматриваемых как одно целое, например, 2G10.

Стоит заметить, что в отечественных электросетях лампы с такой маркировкой долго не служат.

R (Цоколь с утопленным контактом)

Этот вид цоколей используется в небольших и лёгких кварцевых галогенных лампах, в осветительных приборах высокой интенсивности, работающих от сетей переменного тока. Цифры 78 или 118 обычно указывают общую длину лампы.

S (Софитный цоколь)

Софитный цоколь лампы накаливания, «Гирлянда» (Festoon/Torpedo Lamps), имеет контакты как у стеклянного предохранителя. Они расположены с двух сторон. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

P (Фокусирующий цоколь)

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Т (Телефонный цоколь)

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

www.diy.ru

Виды лампочек и типы цоколей. G9-цоколь

Осветительная аппаратура и ее элементы всегда представлены в широком ассортименте. Для покупателей важны не только их технические параметры, но и элементы дизайна. В многообразии светильников и лампочек разобраться подчас непросто. И особенно важным моментом становится замена ламп в светильниках на более современные, отличающиеся не только лучшими световыми характеристиками, но и энергоэффективностью.

Виды цоколей

Для любой лампы тип цоколя является одной из главных характеристик. Прибор должен соответствовать светильнику по типу цоколя, иначе установить его не удастся.

По конструкции цоколи делятся на группы. Основными являются винтовые и штырьковые.

Винтовые цоколи имеют резьбу для крепления в патроне и обозначаются буквой «E» и цифрами, соответствующими диаметру цоколя в миллиметрах.

В гнезде светильника лампа с цоколем штырькового типа крепится с помощью одного, двух или четырех штифтов. Такие цоколи обозначаются буквой G и цифрами, соответствующими расстоянию между штифтами (штырьками). Тип цоколя ламп G9 означает, что расстояние между штырьками составляет 9 мм.

G-цоколи устанавливаются для экономии места в компактных лампах, например, в люминесцентных или галогенных.

Основные штифтовые цоколи: G5, G9, 2G10, 2G11 и G23.

Лампочки с винтовыми цоколями

С винтовыми цоколями выпускаются классические лампы накаливания, галогенные, люминесцентные, газоразрядные, светодиодные. Впрочем, значительно проще перечислить, какие их виды выпускаются только с резьбой. Родоначальница всех электрических источников света, лампочка Ильича, старая добрая лампа накаливания, единственная не бывает со штырьковым цоколем, может быть, потому, что просто-напросто незачем.

Лампы накаливания и более экономичные галогенные отличаются только наполнением колбы. Инертные газы с примесью брома или йода позволяют повысить температуру нити накаливания, поэтому свет таких приборов более яркий при меньших размерах колбы. А поскольку при этом уменьшается испарение вольфрама, из которого нить изготовлена, то срок службы источника света в несколько раз выше, чем у обычной лампочки Ильича.

Устройства со штифтовыми цоколями

Штырьковые (или штифтовые) цоколи устанавливаются на люминесцентных, в том числе и линейных, галогенных капсульного вида, на энергосберегающих и светодиодных лампах.

Наиболее востребованными являются лампы с цоколем G4. С обозначением G9 цоколь встречается немногим реже.

Принцип действия люминесцентной лампы основан на горении паров ртути, и это ее основной недостаток, перешедший по наследству к экономным энергосберегающим лампам. Так называемые экономки, которые произвели революцию в светотехнике, имеют и другие недостатки, свойственные прародительницам. Они мерцают, если в выключателе используется индикатор подсветки, не работают со светорегуляторами (дриммерами), запуск имеет некоторую протяженность во времени, присутствует некоторый низкочастотный гул при работе, их свет режет глаза.

Наиболее перспективные на сегодня – светодиодные лампы, они имеют приставку LED. Их высокие технические характеристики окупают незначительные недостатки, которые обещают исчезнуть со временем. Эти источники света имеют ограничения по мощности, но в бытовом освещении они используются все чаще и постепенно вытесняют своих собратьев в декоративном и основном освещении жилых помещений.

Лампы с цоколем G9

Изначально эти цоколи разрабатывались специально для высоковольтных галогенных устройств, которые работали от обычной бытовой электросети с напряжением 220 V, и небольших металлогалогенных ламп.

В лампе G9 цоколь оснащен двумя штырьками на расстоянии 9 мм, а патрон – это розетка с отверстиями на таком же расстоянии, поэтому установка лампочки в светильник выглядит как обычное соединение «вилка-розетка».

Но галогенки уходят в прошлое, а светильники, особенно декоративного интерьерного освещения, остаются. Поэтому сегодня можно приобрести с таким цоколем энергосберегающие люминесцентные и светодиодные лампы.

Они подключаются к бытовой электросети без переходников и выпускаются в диапазоне мощностей от 20 до 75 Вт.

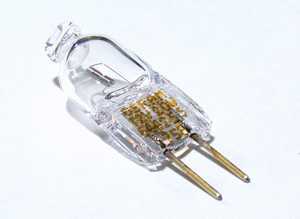

Галогенные лампы с цоколем G9

Со штырьковыми цоколями выпускаются галогенные лампы направленного света с рефлекторами и капсульные.

Галогенные лампы, пожалуй, самые компактные, отличаются хорошей светопередачей, долгим сроком эксплуатации, мощным, а главное, стабильным в течение всего срока службы световым потоком. Они могут устанавливаться в светильники с диммером, то есть регулировать силу светового потока.

До недавнего времени если в гипсокартонном потолке устанавливался точечный встраиваемый светильник, то лампочка обязательно была галогеновая. Цоколь G9 позволяет вставить лампочку легко и быстро. Единственный нюанс – выполнять эту операцию нужно в перчатках.

Колба в галогенных лампах производится со специальным отражателем, который перераспределяет в пространстве световой поток.

Самым популярным является типоразмер галогенных ламп MR16 с диаметром колбы 50 мм.

В галогенке MR16 G9-цоколь такого размера выполняется специально, чтобы ее нельзя было спутать с лампами, рассчитанными на низкое напряжение.

Капсульные, их еще называют пальчиковыми, галогенные лампы сетевого напряжения преимущественно выпускаются с цоколем G9. Они используются в открытых светильниках, где нет защитных стекол.

Это, как правило, декоративная подсветка мебели и потолка. Такие лампы в виде капсулы с выводами размеры имеют совсем миниатюрные.

Энергосберегающие лампы с цоколем G9

Люминесцентные или энергосберегающие приборы могут выпускаться с двух- и четырехштырьковым цоколем. Для их работы нужны вспомогательные приспособления, так называемые ПРА (пускорегулирующая аппаратура) или ЭПРА (электронная пускорегулирующая аппаратура).

В цоколь двухштырьковой лампы встроены стартер и конденсатор. Последний подавляет помехи, а для того чтобы ее включить, нужен дроссель.

Имеет цоколь G9 энергосберегающая лампа компаний OSRAM и ECOLA. По сравнению с галогенными лампами она достаточно больших размеров: ее диаметр — 30 мм, а длина в зависимости от мощности — 80-100 мм.

Мощность энергосберегающей лампы может варьироваться от 5 до 11 W, а температура светового потока — от 2500 до 4100К.

Энергосберегающие лампы со штырьковыми цоколями не успели как следует прижиться, уж очень неэстетично они выглядели торчащими из небольших светильников. Им на смену пришли LED-лампы.

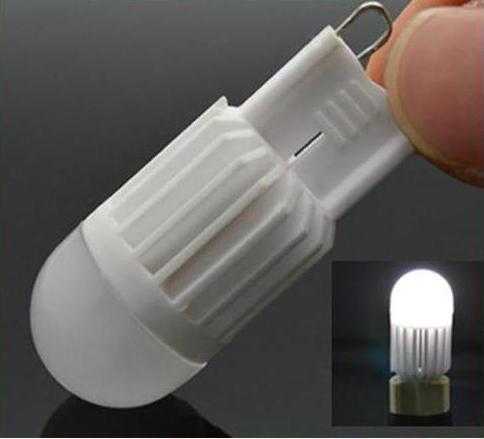

Светодиодные устройства с цоколем G9

Если в светильнике установлена одна или две галогенных лампы, то замена их на светодиодные ощутимой экономии не даст, но если таких источников больше десятка, то овчинка выделки стоит.

Капсульные галогенные лампы можно заменить светодиодами Standard JCD 1,2 Вт G9 6500K с холодным голубоватым светом. Миниатюрные LED-лампочки как нельзя лучше подходят для подсветки предметов искусства, мебели, полок и других элементов интерьера.

Нечасто, но встречаются люстры для основного освещения, в которых используется цоколь G9. Светодиодная подсветка сегодня представлена подвесными и натяжными системами, настольными лампами и бра.

Преимущества и недостатки светодиодных ламп с цоколем G9

Цоколь в первую очередь удобен в использовании – воткнуть вилку в розетку способен любой человек, и даже перчатки не нужны.

Во-вторых, такие лампы не содержат ртути, то есть утилизация проблем не вызывает.

Кроме того, светодиоды защищены от влаги, не мерцают при перепадах напряжения, не нагреваются, значит, не могут взорваться, не разбиваются на мелкие осколки, например при падении, не шумят и могут неограниченное количество раз включаться и выключаться.

Не стоит надеяться, по крайней мере пока, что светодиодные ламы со штырьковым цоколем G9 идеальны. Они не лишены недостатков, может быть, на фоне остальных источников света, очень незначительных.

К сожалению, в российских сетях срок их эксплуатации значительно ниже заявленного производителями. Заменить в люстре или бра галогенную лампу на светодиодную далеко не всегда удается, во-первых, из-за конструкции самого светильника. Во-вторых, из-за направленного свечения LED-лампы прибор освещает пространство и выглядит после ее установки иначе. В-третьих, разную форму имеют штырьки этих источников света: цилиндрическую и лепестковую соответственно.

Светильники, в которые нужно устанавливать лампы с цоколем G9, не самые распространенные, но встречаются достаточно часто, особенно люстры и бра с модными некогда галогенными лампами, рассчитанными на напряжение 220 V. И не всегда понятно, стоит ли менять светильники, а с ними и полюбившийся интерьер, или ограничиться заменой лампочек более современными.

fb.ru

Виды цоколей ламп

Содержание статьи:

Выбирая электрическую лампочку для освещения жилища, обычно обращают внимание на мощность источника света и напряжение питания. В то же время такой важный параметр, как тип и размер цоколя требует не меньшего внимания. Именно через цоколь осуществляется питание нити накала электрическим током. Современный рынок светотехники предлагает покупателям огромный выбор электроламп, поэтому так важно понимать символику, нанесенную на цоколь.

Маркировка состоит из заглавных букв, чисел и строчных букв. Первая заглавная буква указывает на тип цоколя лампы освещения. Числа указывают на размер цоколя  или расстояние между контактами.

Часто в обозначении используются строчные буквы латинского алфавита: s, d, t, q, и p. Они указывают на количество контактов и совпадают с первыми буквами соответствующих чисел. Так s обозначает один контакт, d – два контакта, t – три, q – четыре и p – пять.

Именно ориентируясь на эти обозначение, и следует делать подбор цоколя ламп.

Резьбовой цоколь Эдисона «Е»

Буква «Е» обозначает соединение патрон-лампа с резьбовой конструкцией. Это всем знакомые, наиболее часто применяемые в быту лампы накаливания, о которых можно прочесть тут. Такое обозначение принято называть в честь знаменитого американского изобретателя Эдисона.

После первой буквы в обозначении следуют цифры, указывающие на размер, а именно диаметр цоколя в миллиметрах. Обычная бытовая лампа ЛОН имеет обозначение на цоколе – Е27, что соответствует диаметру резьбового соединения 27 мм. Не менее популярен размер Е14. Он соответствует миниатюрным лампам, получившим название «миньон». Обычно лампы с таким цоколем устанавливают для светильников на кухне или в коридоре.

Несколько реже используются лампы с микроцоколем Е5, диаметр которого составляет всего 5 мм. Е10 и Е12 относятся к классу миниатюрных и имеют диаметр 10 или 12 миллиметров, соответственно. Обычно под напряжение 110 В применяются лампы с цоколем Е17 или Е26.

В настоящее время на рынке можно встретить самые разнообразные типы ламп с цоколем Е, в том числе и энергосберегающие.

Для больших, промышленных светильников используются цоколь Е40. Это могут быть металлогалагенные лампы мощностью 250W и более.

Резьбовой цоколь «Е»

Фокусирующий цоколь «P»

Лампы, обозначение цоколя которых начинается с буквы «Р», используются довольно редко. Такая конструкция получила название «фокусирующий цоколь». Они применяются в прожекторах, кинопроекторах, фонариках – то есть в тех источниках света, для которых важно направление светового потока. В цоколе размещается особая сборная линза. Именно она направляет свет в нужную сторону.

После первой буквы следуют цифры, обозначающие диаметр фокусирующего фланца. Лампа устанавливается на фланец горизонтально. Маркировку Р14,5 следует понимать как цоколь фокусирующий, с диаметром ориентирующей части (или корпуса) 14,5мм.

Фокусирующий цоколь «Р»

Софитный цоколь «S»

Первая буква «S» обозначает цоколь софитный. Он имеет два контакта, расположенных на противоположных концах лампы. Хотя существуют и одиночные софитные цоколя. Контакты напоминают клеммы стеклянного предохранителя.

Лампы с цоколем S применяются в автомобилях для освещения салона или подсветки номера.

Изначально таким цоколем оборудовались лампы для сценического оборудования. Отсюда и появилось это название. Цифры после буквы «S» указывают на диаметр корпуса. Обычно это S6, S7, S8,5, что соответствует диаметру 6, 7 или 8,5 мм. Существуют лампы с большим диаметром корпуса. Это может быть 10мм, 12мм и даже больше.

Софитный цоколь «S»

Телефонный цоколь «T»

В различных устройствах индикации, таких как пульты управления, мнемосхемы, внешние панели всевозможных электронных блоков используются индикаторные лампочки, оснащенные цоколем с маркировкой «Т». Их принято называть телефонными. Цифры после первой заглавной буквы обозначают ширину между контактными пластинами. Наиболее часто такие цоколи применяются для подсветки панели приборов автомобилей.

Широко известные коммутаторные лампочки КМ имеют цоколь Т6,8. То есть расстояние между контактными пластинами составляет 6,8мм. В Европе принято использовать для аналогичных целей коммутаторные лампочки меньших размеров. Соответственно цоколь их обозначается Т4,5; Т4,6; Т5,5. В последнее время вместо ламп накаливания с таким же цоколем чаще используют светодиодные. Подробнее о них в этой статье.

Телефонный цоколь «T»

Штифтовой цоколь (байонет) «B»

Как разновидность цоколя Эдисона, разработанного с целью ускорить и упростить процесс замены лампочки, применяется штифтовая конструкция. Такие цоколи имеют в обозначении букву «В».

Отличительной особенностью цоколей типа В является наличие двух круглых штифтов, которые вставляются в специальные прорези на патроне и плотно фиксируются в гнездах.

Обычно штифты симметричны. Но существуют модели ламп с несимметричными штифтами. Такое решение позволяет установить их в патроне строго определенным образом. Это двуспиральные лампы дальнего и ближнего света в автомобилях или в навигационных фонарях на кораблях. Цифры, следующие за первой буквой, соответствуют наружному диаметру цоколя.

Штифтовый цоколь «В»

Цоколь с утопленным контактом «R»

Сравнительно редко применяется цоколь с утопленным контактом. Как правило, им оснащаются галогенные и трубчатые кварцевые лампы. Небольших размеров и очень легкие, такие лампы работают от напряжения 220В. Обозначается такой цоколь заглавной буквой «R», за которой следуют цифры, соответствующие расстоянию между контактными штырьками. Обычно, дополнительно указывается длина лампы в миллиметрах.

Так обозначение R7s78 расшифровывается как лампа с утопленным цоколем, двумя контактами, расстояние между которыми равно 7 мм. Длина лампы 78мм.

В прожекторах применяются лампы длиной 118мм. В этом случае обозначение цоколя будет иметь вид: R7s118.

Цоколь с утопленным контактом «R»

Штырьковой цоколь «G»

Второе место по разнообразию и популярности после резьбовых цоколей занимают штырьковые конструкции. Штырьки цоколя плотно входят в специальные прорези патрона, чем достигается надежный контакт электропитания лампы. Обозначаются штырьковые цоколи заглавной буквой «G», за которой следуют другие буквы латинского алфавита: U, X, Y, Z. Они указывают на модификацию лампы и не являются взаимозаменяемыми. Буква «U» обозначает энергосберегающую лампу.

Цоколи с модификацией «X» применяются для ламп, используемых в точечных светильниках с направленным светом. Именно такой вариант станет отличным решением для установки в гипсокартонный потолок, когда требуется светом подчеркнуть определенные моменты в комнате.  Читайте подробнее об этом здесь.

Модели с буквами «Y» и «Z» используются крайне редко и применяются для ламп специального назначения.

Штырьковый цоколь «G»

После букв в обозначении следуют цифры. Они обозначают расстояние между штырьками в миллиметрах. Наиболее распространены размеры 4мм, для миниатюрных галогеновых ламп; 5мм для обычных люминесцентных ламп типа ЛБ40; 5,3 мм для ламп с питанием 12В; 9мм для декоративных светильников с питанием 220В;

Для компактных ламп, используемых в настольных светильниках, применяется 4-х штырьковый цоколь, представляющий собой комбинацию из пары двухштырьковых моделей. В обозначении таких конструкций перед буквой «G» ставится цифра 2.
