Распиловочный станок из ручной циркулярки фото

Сегодня в магазинах станки и инструменты представлены в огромном выборе моделей. Однако для простого столяра они слишком дороги, поэтому чтобы выйти из положения приходится искать другие решения. Один из таких примеров – мастер своими руками изготовил стационарную пилу, взяв ручную дисковую. В какой способ у него это получилось – посмотрим ниже.

Перечень необходимых материалов:
• ручная дисковая пила;
• фанера 11 мм;
• болты М-8 с мебельной шляпкой;
• шурупы;
• выключатель;
• провод;
• брус 40х40;
• направляющие для мебели.

Список инструментов:
• электрический лобзик;
• ручная дисковая пила;
• дрель;
• шуруповерт;
• молоток;
• отвертка;
• плоскогубцы;
• линейка.

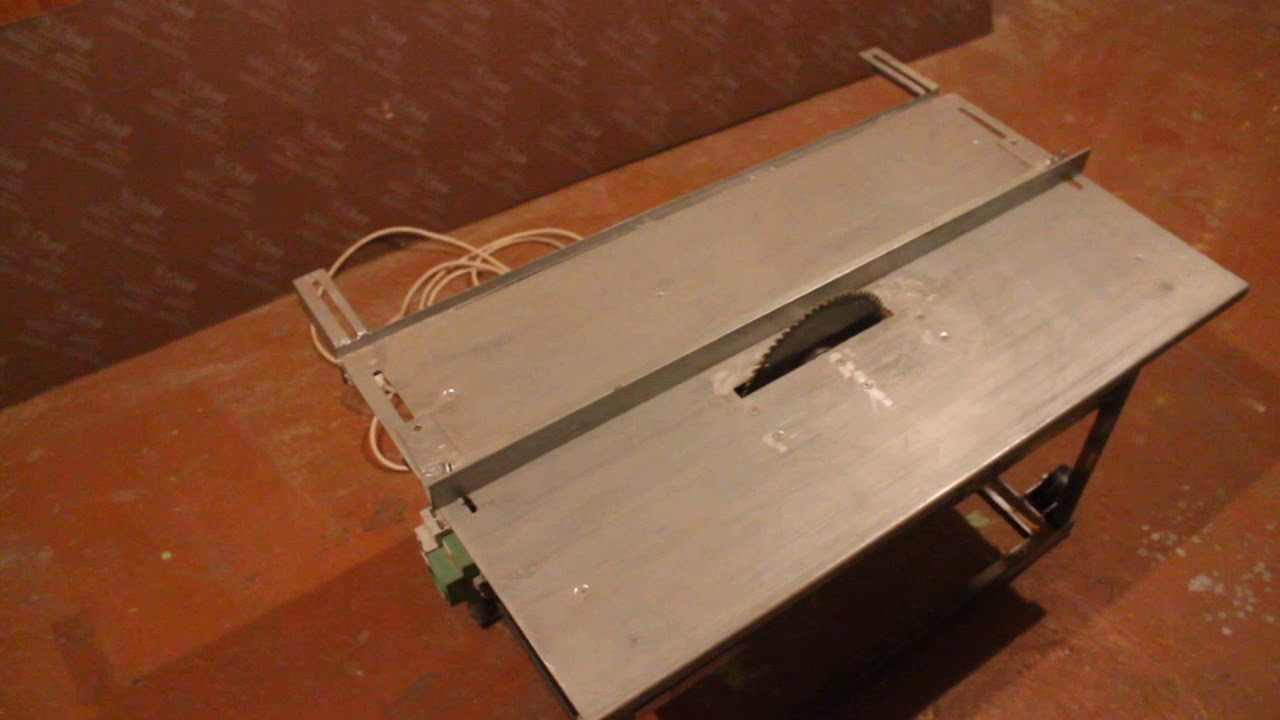

Как собрать стационарную циркулярную пилу

Для более удобной работы со станком умелец изготовил передвижной упор на направляющих для мебели.

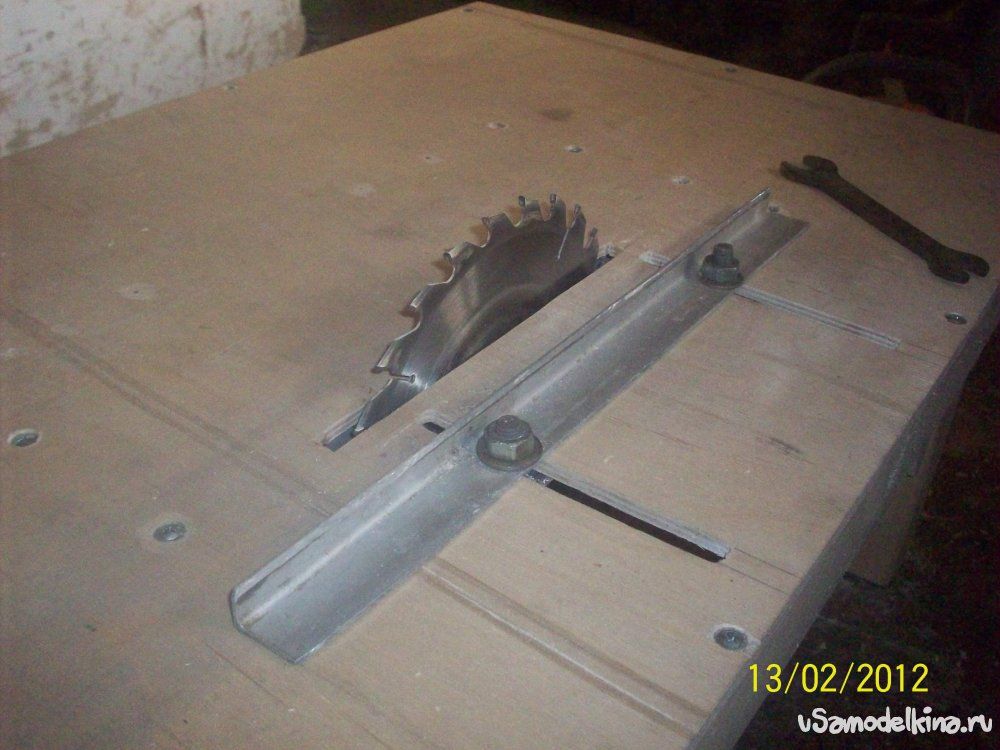

Алюминиевый уголок послужил для продольного упора.

Чтобы его отрегулировать, следует ослабить болты и передвинуть на нужное для дальнейших работ расстояние.

Однако в таком положении пилы будут потеряны 10–20 мм.

Как сделать циркулярку из дисковой пилы

Самодельная циркулярная пила является своеобразным подручным инструментом, способным справиться с рядом строительных задач в бытовых условиях. В принципе, самому сделать циркулярку не составит труда даже в том случае, если вы не владеете какими-то специальными навыками, главное – иметь хоть небольшое представление о работе с металлом. Необходимый материал обычно удается отыскать в гараже или домашней мастерской, и здесь подойдет стальной уголок, профильная труба прямоугольного сечения и движок. Собранную циркулярку можно поставить на имеющийся верстак или же, за неимением такового, придется сооружать стол для циркулярной пилы своими руками. Что касается мотора, то вы можете использовать агрегат от старой стиралки или мотоблока, но обо всем по порядку.

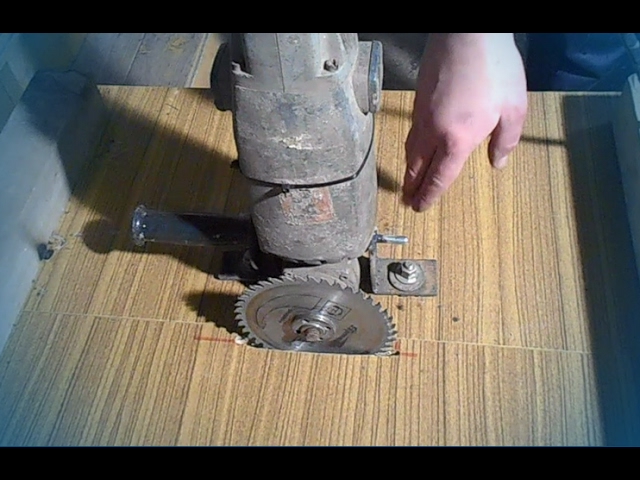

Ручное устройство из угловой шлифмашинки

Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать мини циркулярную пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату. Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска. При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.

На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.

Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи. Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками. Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора. Равномерность зазора, как обычно, регулируем шайбами.

На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.

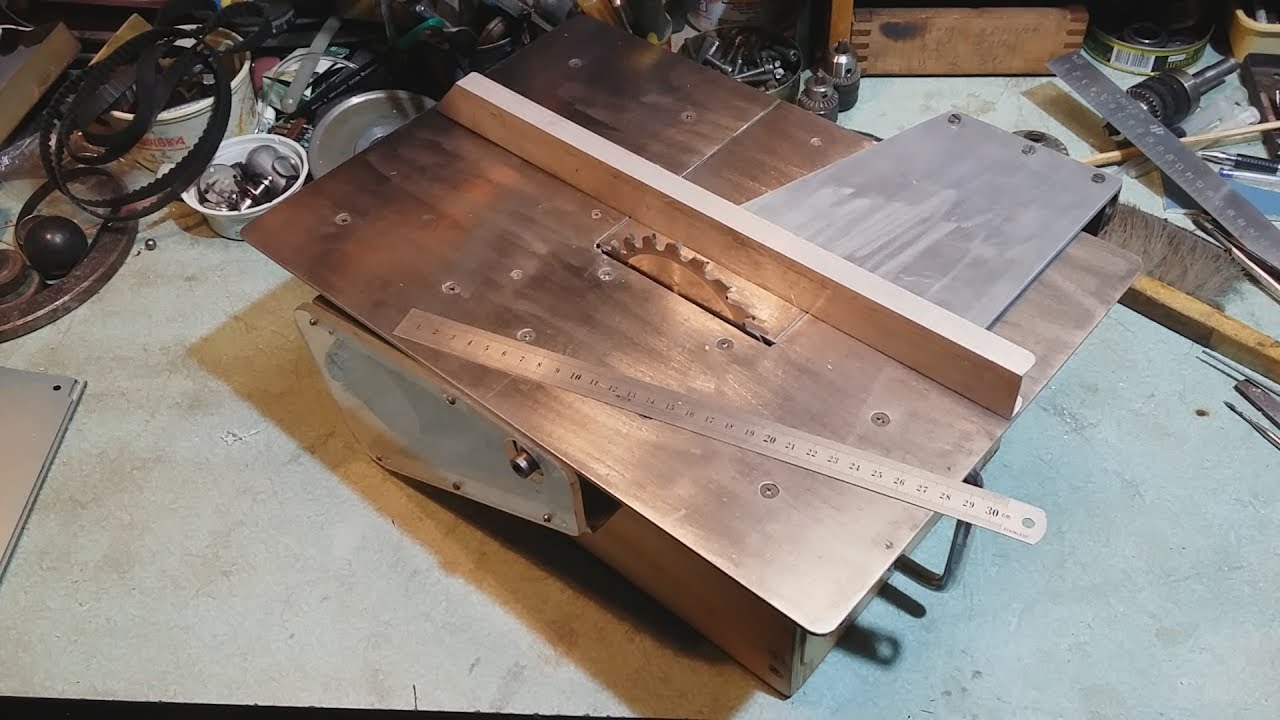

Миниатюрный циркулярный станок настольного типа

В предыдущем разделе статьи мы рассказали, как сделать мини циркулярную пилу ручного типа из угловой шлифовальной машинки, а теперь хотим поделиться с вами секретом ее превращения в стационарный образец для большего удобства в использовании. Такой процесс очень прост и подразумевает сборку П-образной станины для циркулярной пилы из трубы диаметром 14 – 20 мм с подвижным поперечным рычагом. Конструкцию изготавливают так, чтобы ее нижние концы изгибались горизонтально вдоль направления реза, при этом они крепятся на стол для ручной циркулярки болтами. Устойчивость станины циркулярки обеспечивается за счет дополнительных опор, для чего на горизонтальную перемычку надевают качающийся рычаг, сваренный из трубы в форме буквы «Т».

Подвижность элемента достигается путем распиливания горизонтального сегмента на две равномерные части, которые после монтажа скрепляются хомутами. К вертикальной части станины на хомут фиксируется дисковая пила. Стол из ручной циркулярной пилы в сборе может функционировать в качестве отрезного станка, если на болгарку установить штатный режущий диск. Стоит отметить, что сквозной пропил здесь не превысит 80 мм, и для обработки более крупных пиломатериалов потребуется самодельный циркулярный станок посерьезнее, о котором и пойдет речь далее.

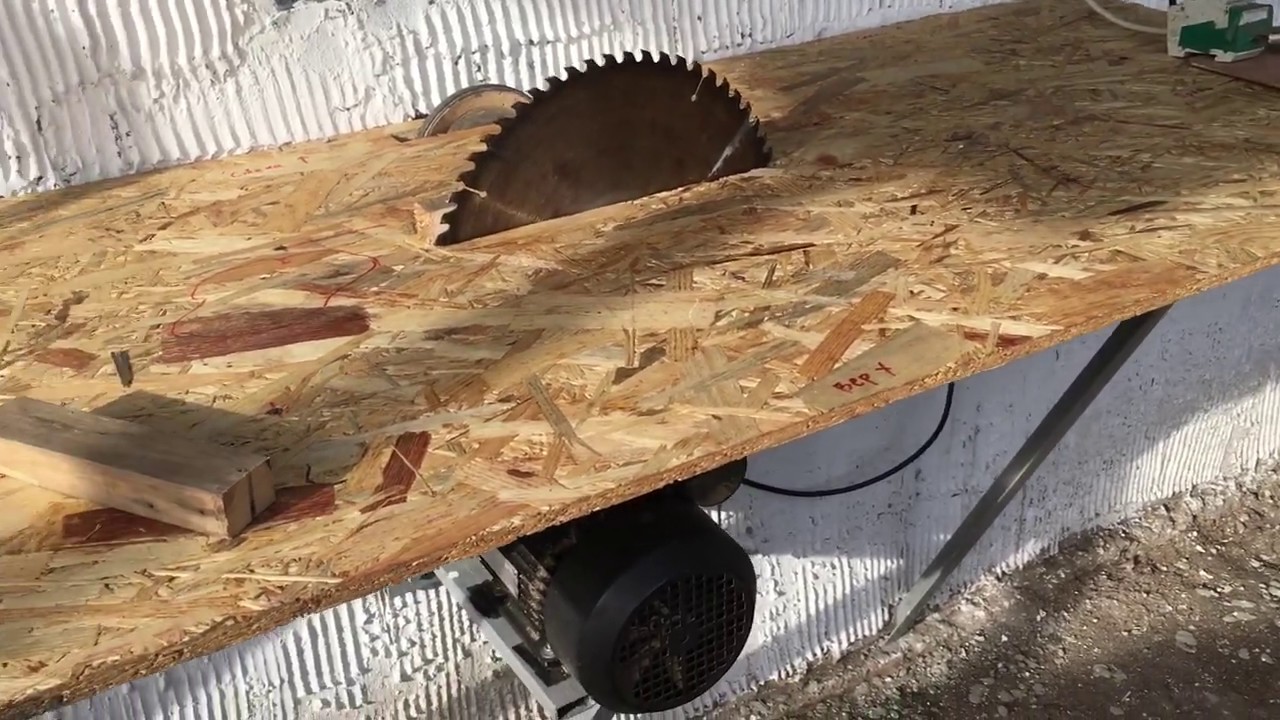

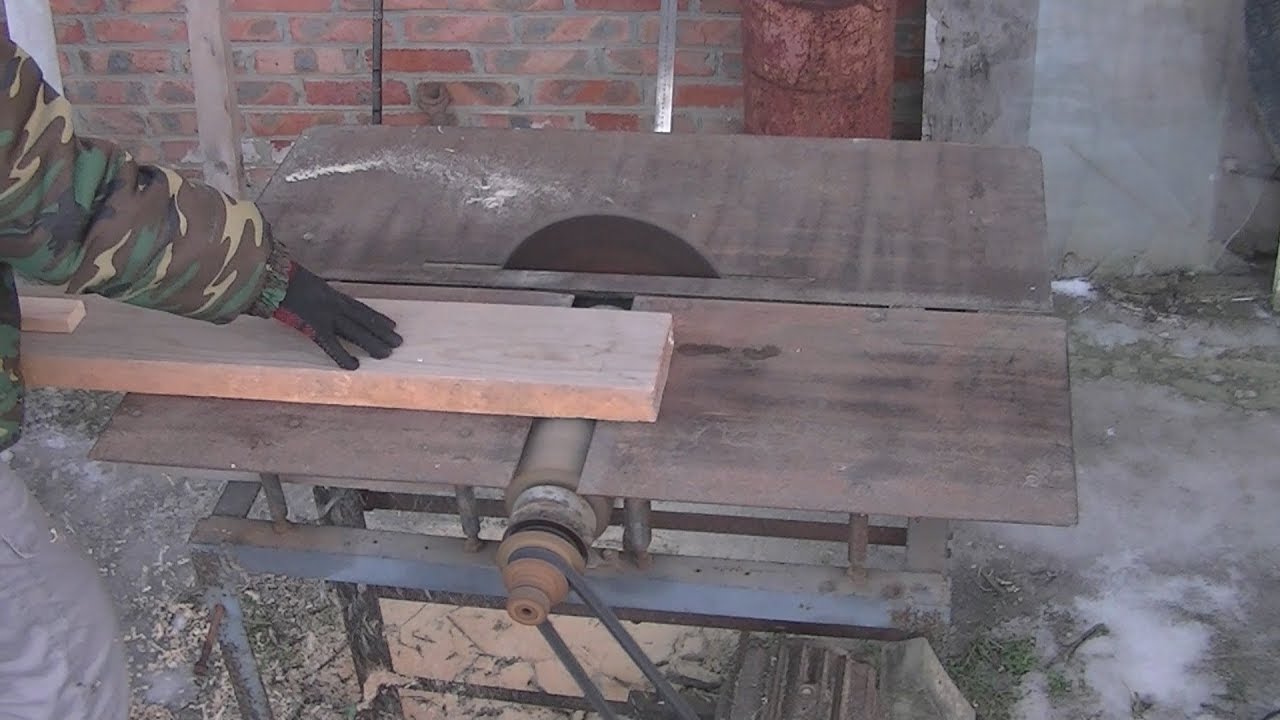

Стационарный станок

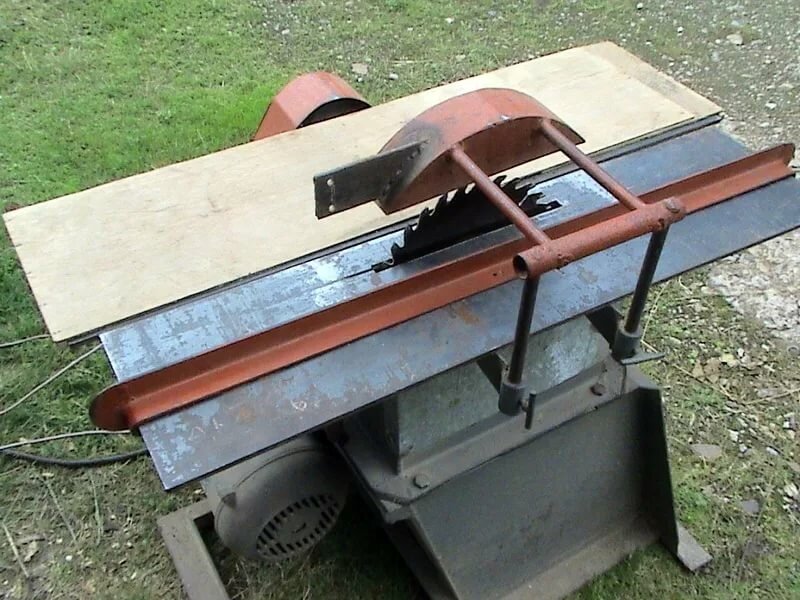

Циркулярный станок, максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому перед тем как сделать циркулярную пилу стационарного типа, необходимо продумать все до мелочей. В принципе, настольная мини циркулярная пила от стационарной отличается высотой станины, что напрямую зависит от характера выполняемых работ и габаритов заготовок, которые будет обрабатывать устройство. Разовая работа может осуществляться на компактной настольной пиле, при этом циркулярку из ручной дисковой пилы можно без проблем спрятать в сарае или кладовке, а столяру, постоянно проводящему манипуляции с пиломатериалом, понадобится стационарная самодельная циркулярка. Ниже размещена схема, на которой подробно расписаны все элементы и приспособления для циркулярной пилы такого типа.

Как видно из рисунка, самодельные циркулярки данного типа имеют понятную конструкцию, а чертежи, подобные представленному выше, существенно облегчают процесс их сборки. Перед тем как сделать циркулярку, а также смонтировать циркулярный стол своими руками, рассмотрим каждую деталь агрегата отдельно, чтобы знать все тонкости его работы и монтажа.

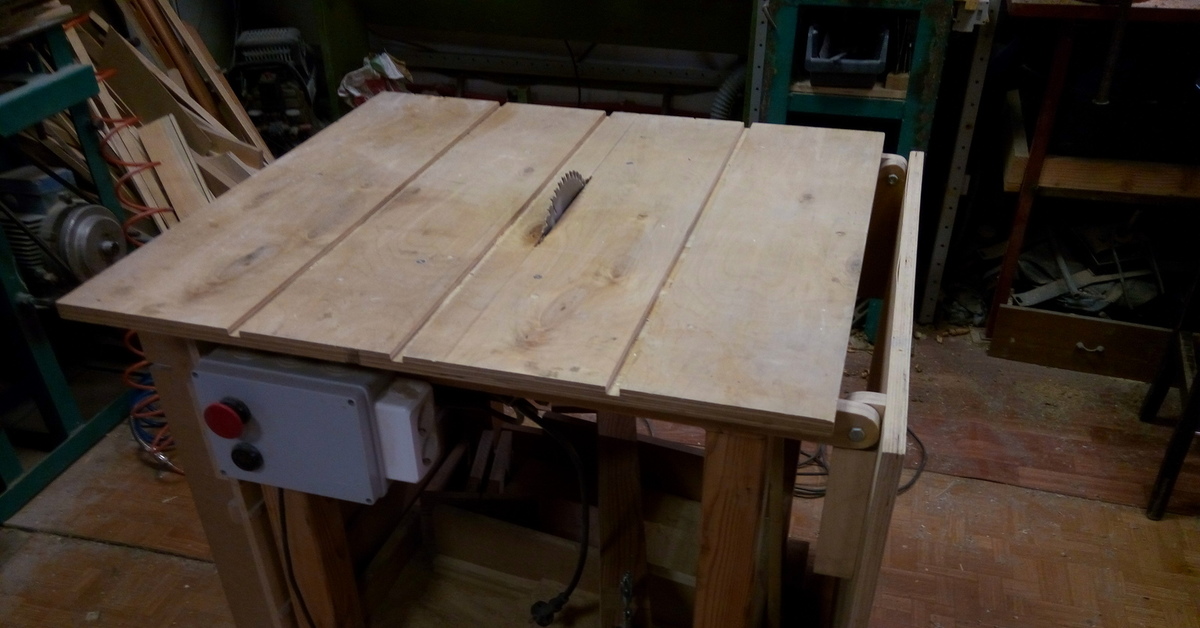

Стол для циркулярки

Стол для ручной циркулярной пилы с прорезью по центру иногда переделывают из обычного кухонного или же собирают из брусьев либо металлических профилей. Стол для дисковой пилы специалисты настоятельно рекомендуют покрывать листом оцинкованного металла, так как без покрытия основе грозит истирание по центру от постоянного трения пиломатериала, что в свою очередь негативно повлияет на качество пропила, да и глубина реза будет неравномерной. Поперечные связи, укрепляющие распиловочный стол, лучше изготавливать из стального уголка 60 – 80 мм с горизонтальным сегментом наружу для того, чтобы упростить монтаж бокового ограничителя. Самодельный стол, на который будет установлена циркулярка из дисковой пилы, должен быть прочным и устойчивым, а также его необходимо надежно фиксировать в неподвижном положении.

Пильный диск

Зубчатый диск должен возвышаться над поверхностью стола циркулярки максимум на треть от своего диаметра, в противном случае он не будет пилить дерево как следует, да и сам процесс станет опасным. Если нужно разрезать брус диаметром, к примеру, 100 мм, аналогичный параметр резака не должен превышать 350 мм, однако и движок здесь потребуется с мощностью от 1 кВт. Для заготовок диаметром свыше 150 мм мини циркулярка, сделанная вручную, вряд ли подойдет. На некоторых заводских циркулярных станках предусмотрен расклинивающий нож, который установлен позади диска на расстоянии 2 – 3 мм от зубьев пилы. Он исключает заклинивающий момент из-за смыкания частей распиленной заготовки, поэтому может быть весьма полезен и в случае, когда собирается самодельная циркулярка.

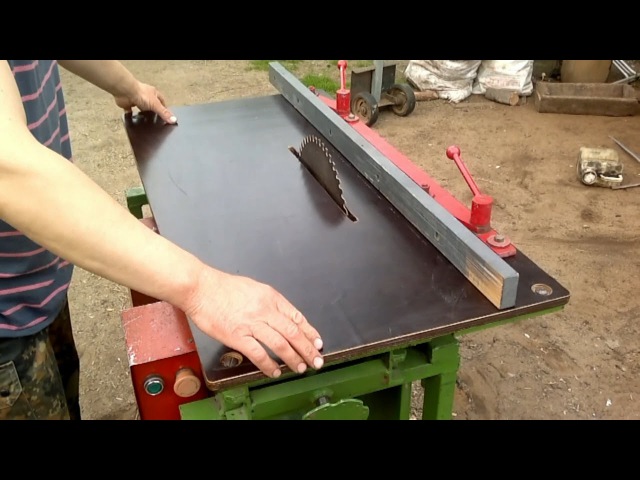

Боковой упор с возможностью регулировки

Поставить качественный упор удается из стального уголка сечением около 80 мм, который на 3 – 4 см длиннее конструкции стола. Плоские стороны уголка загибаются вниз так, чтобы их ширина была на полтора см больше толщины стола. После монтажа упор фиксируется на самодельный стол циркулярки в заданном положении при помощи болтов. Регулировку данного элемента проводят согласно шаблону, помещенному между ним и резаком.

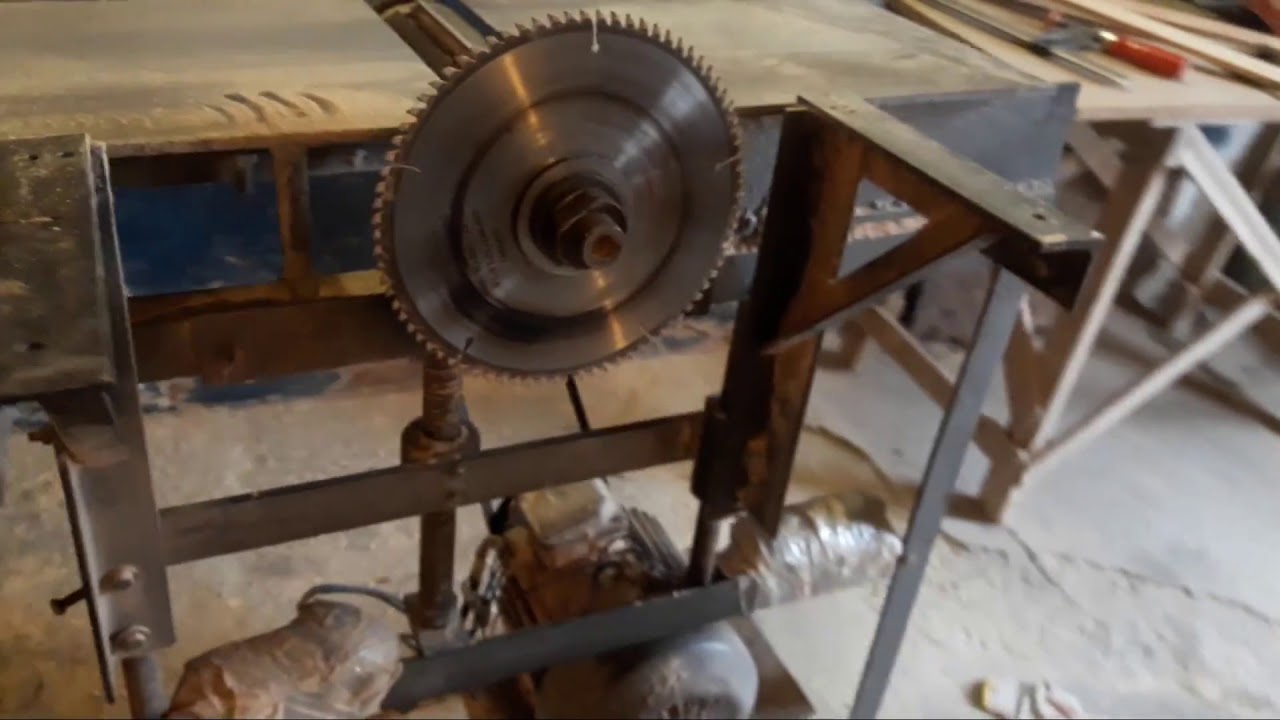

Вал, устанавливаемый на циркулярку, является наиболее ответственным узлом, поэтому его вытачиванием и тестированием в сборе с диском должен заниматься исключительно специалист на специальном оборудовании. Изделие из трубы с небрежно зафиксированным кругом исключается сразу, ведь малейшие погрешности в работе данного элемента обернутся крупными неприятностями вроде поломки оборудования, порчи заготовки и получения травмы оператором. Оптимальным решением будет приобретение готового вала с посадочным местом для резака. Лучше отдавать предпочтение шариковым самоустанавливающимся подшипникам, имеющим криволинейную форму внутренней поверхности, иначе сделанный собственноручно узел быстро разрушится и вал, установленный на самодельную циркулярку,придет в негодность.

Передача

В нашем случае идеальным вариантом будет клиноременная передача, а вот от шестеренчатого жесткого механизма лучше отказаться, так как такая самоделка не гарантирует безопасности. Если в пиломатериале вдруг попадется гвоздь, ротор двигателя спровоцирует разрушение диска, что может привести к травматизму. Если внутренний диаметр шкивов ременной передачи небольшой, то будет обеспечено проскальзывание, а натянутый ремень послужит своеобразным демпфером. Передаточное число обычно выбирают исходя из оборотов двигателя, обязательно учитывая разрешимое количество оборотов диска. Чем меньше диаметр пильного круга, тем большей может быть частота его вращения, и тем чище будет пилить переделанный агрегат.

Мотор

Среди самодельных устройств наибольшей популярностью пользуется циркулярка, собранная из двигателя от стиральной машины.Этот выбор объясняется тем, что схема ее работы наилучшим образом подходитдля подобных целей. В отличие от коллекторных агрегатов, которыми обычно снабжается электроинструмент, двигатель от стиральной машины работает на менее высоких оборотах, а это значит, что он показывает более длительную работу, обладает повышенным КПД и не так подвержен разного рода засорениям. Также можно использовать трехфазный двигатель, но тогда потребуются дополнительные расходы на приобретение пускового и рабочего конденсатора, поэтому экономичнее обходиться устройством от стиральной машинки. Вот, в общем-то, и все премудрости.

Стол для циркулярной пилы своими руками, инструкция, видео

Большинство плотников и деревообрабатывающих мастеров, желают иметь в хозяйстве универсальный агрегат, но как смастерить такое устройство самостоятельно, многие не знают. В этом руководстве, вы узнаете, как смастерить универсальный фрезерный стол своими руками.
Плюсы универсального станка по дереву в том, что не нужно иметь несколько агрегатов и ходить с заготовкой от одного к другому во время работы. Единственный и универсальный, будет находиться на одном столе, и выполнять действия нескольких агрегатов. Разумеется, ограничения такого устройства присутствуют, и смастерить абсолютно-универсальный станок по дереву не представляется возможным. Но сделать стол для фрезера своими руками, в котором будет присутствовать электрорубанок и циркуляционная пила, вполне реально.
Для воплощения затеи в реальность, нужно позаботиться о расходных материалах, а также инструментах, которые понадобятся для создания точного и ровного стола, на котором будут закреплены устройства. Поскольку устройство на столе будет не одно, требуется сделать более широкий и длинный стол. Чтобы не испортить материалы зря, для начала нужно на листе бумаги нарисовать схему и расположение будущих устройств. Это чрезвычайно существенный аргумент, поскольку эффективность станка напрямую зависит от грамотного расположения всех элементов. Заблаговременно побеспокойтесь о положении каждого узла. Если задание кажется сильно сложным, можно использовать готовые схемы и чертежи. Таким образом, умельцы изготовляют стол для циркулярной пилы своими руками, без помощи экспертов.



Основные критерии стола циркуляционной пилы

Конструкция, на которой будут установлены деревообрабатывающие механизмы, должна обладать такими характеристиками:

  • Капитальной жесткостью и устойчивостью.
  • Идеально ровной поверхностью.
  • Заземлением.
  • Свободным местом для опилок.
  • Легкой доступностью к отходам для их ликвидации.
  • Щитками защиты, которые устанавливаются над вращающимися элементами.

Соблюдение вышеперечисленных правил, помогут сделать действительно качественный и безопасный стол для фрезера своими руками.

Существует несколько требований циркуляционной пилы, которые необходимо учитывать для качественной, производительной и безопасной работы агрегата.

1. Хорошее крепление диска пилы.
2. Огораживание рабочей части диска пилы, что многие считают невыполнимой задачей.
3. Доступность кнопки старта-остановки агрегата.

Дополнительные требования к столу, зависят от предпочтений столяра и его профессионализма в этой сфере. Вспомогательные элементы помогут точнее обрабатывать заготовки, совершать распиливание более длинных досок, что в конечном итоге отразится на возможностях станка для выполнения абсолютно точных, качественных и сложных изделий.

Большинство умельцев, выполняют чертежи фрезерного стола своими руками, а если нет уверенности, лучше провести работу со слесарем, или человеком сделавшим подобное устройство.

Конструкция циркуляционной пилы, станок из дисковой пилы Байкал

Обычный стол, который можно приобрести в комплектации с плитой циркуляционной, выполняют в большинстве случаев из нержавеющего железа. Умельцы используют простую сталь, а опорную конструкцию сваривают из металлических уголков. Диск, режущий древесину, крепится во внутренней части стола, на валу с подшипниками, а подача механической энергии производится посредством ременной передачи. В плите находится разрез для диска, который со всех сторон окружен деревянной опалубкой, а с внутренней части стола регулируется винтами. Зазор между столом и режущим диском, должен быть несколько миллиметров, иначе опилки в работе будут забиваться в щель, и приводить к неисправности агрегата. Зазор настраивается в зависимости используемых дисков. Каждый старается выполнить чертежи циркулярного стола своими руками, чтобы сделать универсальный и хороший стол для деревообработки, но недостаток знаний может сыграть плохую шутку.

Видео:

Расчет параметров

Во избежание издержек и несуразностей, строго соблюдайте основные параметры изложенных материалов, и вы сделаете качественный стол столярный своими руками. Когда мы собираем стол для ручной циркулярной пилы своими руками, необходимо учитывать мощность электродвигателей, которые будут применены. Если вы собираете стол для ручного фрезера своими руками также необходимо учитывать производительность мотора.

Для более глубокого понимания конструкции и схемы изделия, просмотрите сюжет про столярный стол своими руками видео которого выложено на сайте.
При учете того, что стол будет универсальным, необходимо делать конструкцию максимально устойчивой и прочной. Выполняют умельцы чертежи стола под фрезер своими руками, но если конструкцию сваривать будет другой человек, необходимо в деталях объяснить, чтобы в итоге все элементы находились в нужных местах. Можно отдельно не изготавливать фрезерный стол для ручного фрезера своими руками, поскольку большинство мастеров, сделав универсальный стол, работают на нем и ручными инструментами. Это очень удобно, поскольку места для работы хватает, все находится под рукой и продуктивность повышается.

Расчет мощности

Чтобы смастерить хороший стол для дисковой пилы своими руками, нужно совершить правильный расчет мощности, при соотношении силы электродвигателя и предполагаемой работы. То есть, для комфортного распиливания различных пород древесины, достаточно поставить электродвигатель 1000-1200 Вт. Эксперты не советуют использовать более мощные двигатели, поскольку это большой риск. При необходимости значительных мощностей и производительности установки, следует делать конструкцию стола более основательной и совершенной. При должном подходе, многие умельцы создают стол для ручного фрезера своими руками, гораздо лучше и продуктивнее, нежели модели от брендовых производителей.

Для более точного понимания, просмотрите сюжет, как сделать фрезерный стол своими руками видео которого находится в открытом доступе для просмотра.
Индустриальные станки, как указывалось выше, полностью выполнены из металла, а нижняя часть, дополнена бетонной плитой, для большей надежности крепления агрегата. Стол для циркулярки своими руками, умельцы изготовляют целиком из металла или в дуэте с деревянными элементами.

Важно учитывать фактор, если больше агрегатов будет интегрировано на деревообрабатывающем столе, и чем мощнее требуется номинальная производительность, тем крепче и массивнее необходимо делать столярный стол своими руками.

Небольшой столик для ручных станков деревообработки

Для изготовления небольшой деревообрабатывающей установки, можно не использовать металл. Достаточно будет таких материалов:
– текстолитовой плиты.
– ласта фанеры диаметром 20 или 50 мм.
– оргстекло.

Многие делают чертежи распиловочного стола своими руками или вовсе обходятся без них, но как показывает практика, лучше использовать предварительно подготовленные схемы, поскольку это упрощает и облегчает процесс изготовления.
Для большего удобства и возможностей обработки заготовок, плотники изготовляют поворотный стол для фрезерного станка своими руками, что делает работу гораздо удобней, приятней, а деревянные изделия более качественными и совершенными. Таким образом, мастера или авантюристы, изготовляют стол для пилы своими руками.



Многие задаются вопросом, как сделать фрезерный стол? Во-первых, материал изготовления зависит от величины и мощности устройства применяемого на нем. Из этого можно уяснить, что, если станок большой, то нужен металл, а если ручной, то пластиковые и деревянные элементы. Таким образом, пильный стол своими руками сделать можно в условиях гаража или частной мастерской
.
Обработка дерева, очень щепетильный и ответственный процесс, поэтому весьма актуально сделать стол для ручной дисковой пилы своими руками. Очень выгодно делать инструмент самостоятельно, поскольку готовое изделие гораздо дороже, чем материалы для изготовления. Качественно сделанный стол для ручной циркулярки своими руками, можно использовать при работе с другими переносными деревообрабатывающими инструментами. Чтобы ремесло плотника доставляло не только удовольствие, но и удобство, можно изготовить стол для рубанка своими руками. Такой столик можно выполнить абсолютно из дерева, главное рассчитать параметры.

Иногда нужно сделать отдельный стол для электрорубанка своими руками, что не доставит хлопот мастеру, поскольку основу конструкции и материалы используют те же, что и для стола ручной циркулярки. Когда деревообрабатывающий инструмент некуда складывать, это сигнал, что нужно изготовить стол для инструментов своими руками. Здесь, для каждого мастера нет преград творчества, поскольку делают их металлическими, пластиковыми, деревянными, с применением различных карманов и полочек. Стол под инструменты – это основной элемент для поддержания порядка и чистоты в мастерской.

Посмотрите видео циркулярный стол своими руками, в котором изложены все подробности о процессе изготовления.

Видео:



Видео:

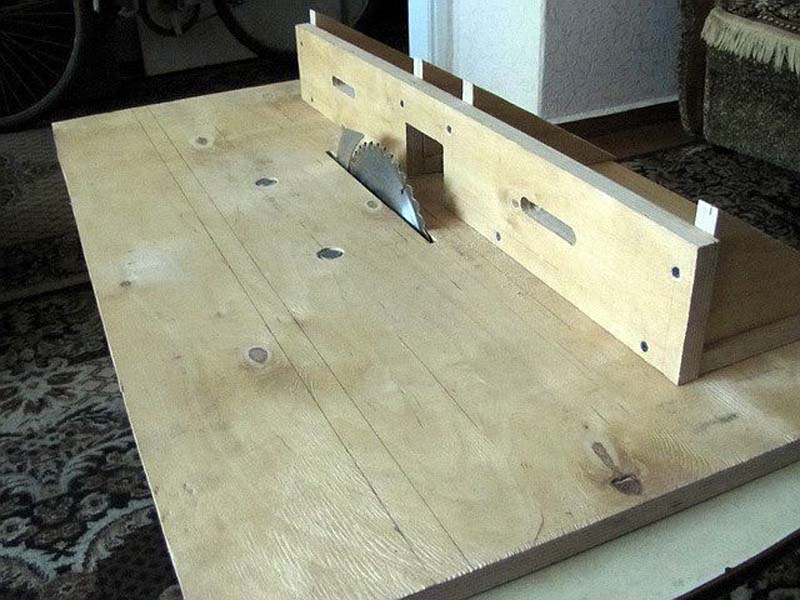

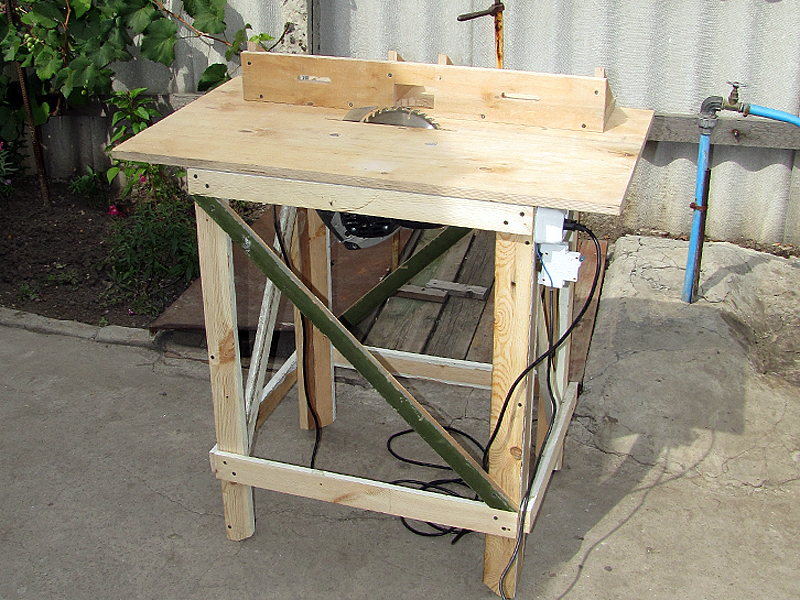

Cтол для ручной циркулярной пилы своими руками


Ни одна деревянная работа не обходится без пиления. Ручная циркулярка не очень-то удобна для моих задач, и у меня уже давно созревало желание сделать стол для циркулярки. Т.к. мастерская у меня маленькая - то и столик нужен был маленький. На прошлой неделе я его наконец-то сделал. ("Лень - двигатель прогресса" Нужно было пилить для очередного деревянного изделия, а без него не хотелось даже начинать) На изготовление стола с оснасткой ушло 4 вечера.

Стол получился простым, но вполне функциональным.
Размеры стола (Ш520 x Г500 x В230 мм), салазки для поперечного пиления (Ш580 х Г170 х В 80мм)

Упор для продольного пиления.

Для столешницы мне удалось на рынке найти лист ламинированной фанеры 9мм. Что очень порадовало он был идеально отпилен: все стороны строго 90o. На столешницу прикрепил ручную циркулярку Black&Decker CD601. (1100 Вт, 5000 об/мин, 170мм). Пила может менять глубину и угол пропила.

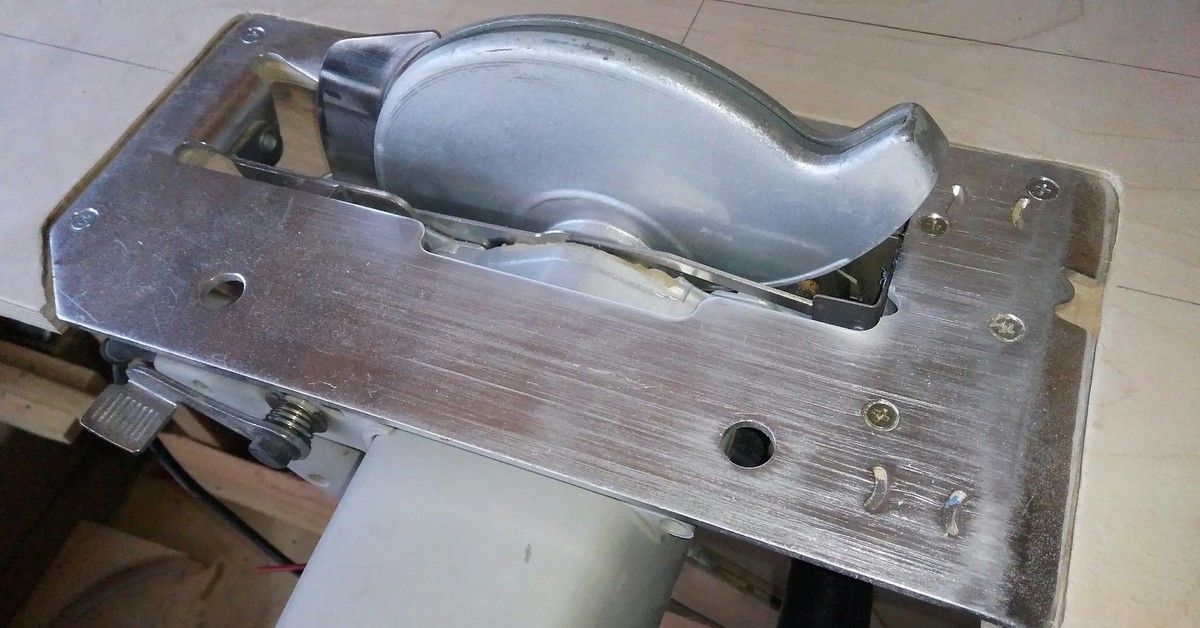

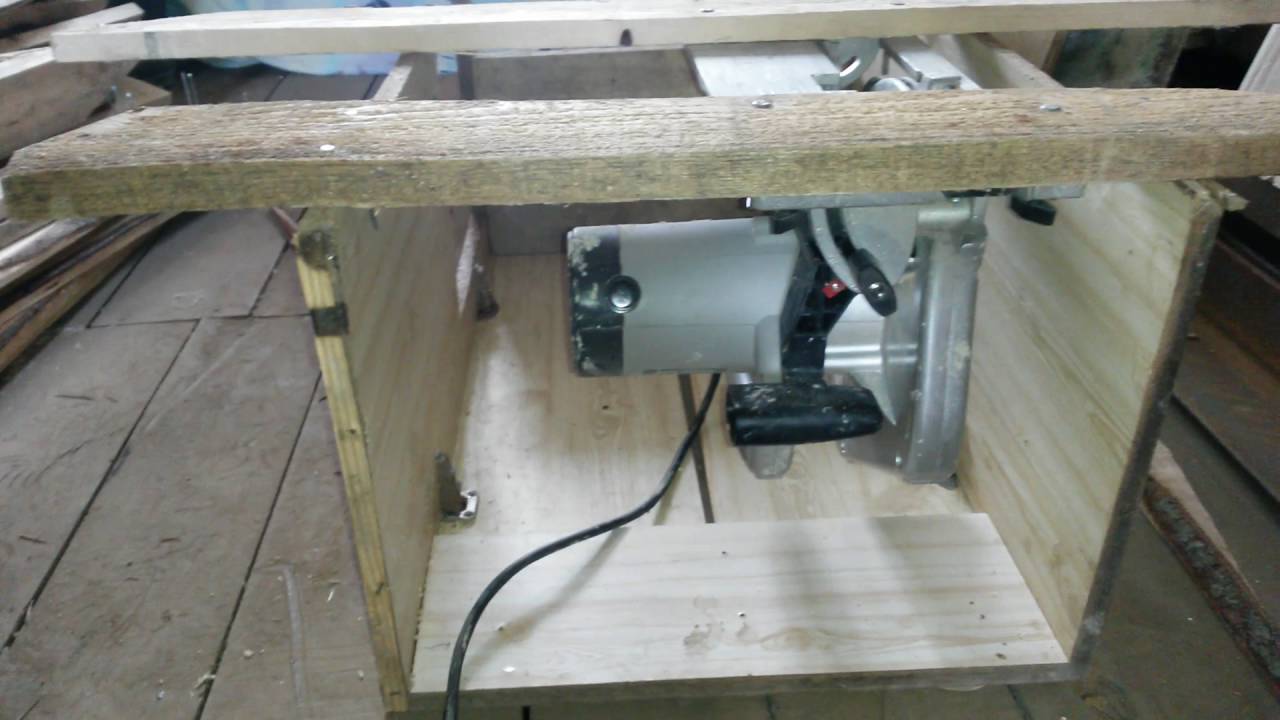

Идеально выровняв пилу относительно одного из краев стола прикрепил ее винтами М4. Для этого мне пришлось просверлить железное основание циркулярки в четырех местах.

Для установки на стол в общем-то подойдет любая циркулярка, но если выбирать тип крепления винтами за основание - тогда лучше выбрать модель с железным основанием. Литое может треснуть.

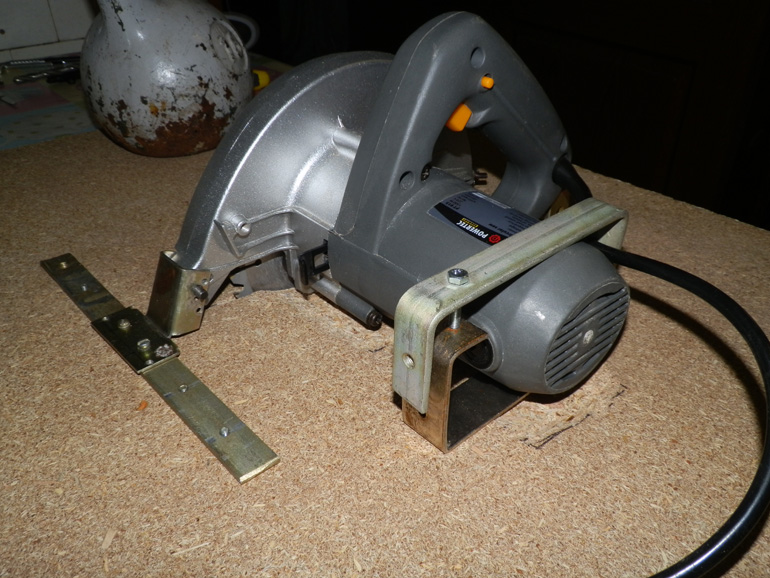

Есть еще один популярный способ крепить циркулярку к столу, не сверля отверстия в основании - прикрепить ее при помощи прижимов, которые фиксируют основание, прижимая его к поверхности. Только мне этот способ показался не достаточно верным в плане точности и надежности установке и я не стал его применять.

Еще один важный параметр ручной циркулярки - это возможность подключения пылесоса. Если пилить без пылесоса - в воздух поднимается мелкая древесная пыль.


Основание сделал из 22мм панелей ДСП. Размеры основания выбрал такое, чтобы к краю столешницы можно было прикрепить оснастку.

Диск пропилился на верхнюю сторону столешницы. Высота - 40мм (диск по дереву Bosh 160мм). Столешница уменьшает глубину пропила на 9 мм. Глубина пропила выставляется на самой циркулярке. Удобно, что диск можно полностью спрятать в стол.

UPD: ВАЖНО! На ряде бюджетных циркулярок может оказаться так, что диск находится под незаметным наклоном. И все пропилы окажутся скощенными. Обязательно проверить инструментальным угольником, чтобы диск был под 90 град, относительно поверхности стола. (можно до установки пилы проверить угол относительно родной площадки. Если диск оказался не под прямым углом и нет возможности выставить идеальный угол площадки - можно подкладывать с одной из сторон под площадку несколько полосок жести, добиваясь идеального угла (можно шайбы под винты, которыми крепится пила к столу, но это решение хуже)


Чтобы пуском пилы было удобнее управлять - поставил кнопку пуска (получилось, что это - самая дорогая деталь моего стола 🙂 )

Внутри стола разместил розетку для пилы, которая будет теперь включаться кнопкой пуска.

Для этого кнопку пилы на рукоятке фиксировал стяжкой в нажатом положении.

Вот так можно подключить к пиле пылесос. В общем-то стол готов и можно пилить. (сделал за один вечер и одно утро).

Пилить без оснастки конечно можно, применяя рейки и струбцины, но неудобно.

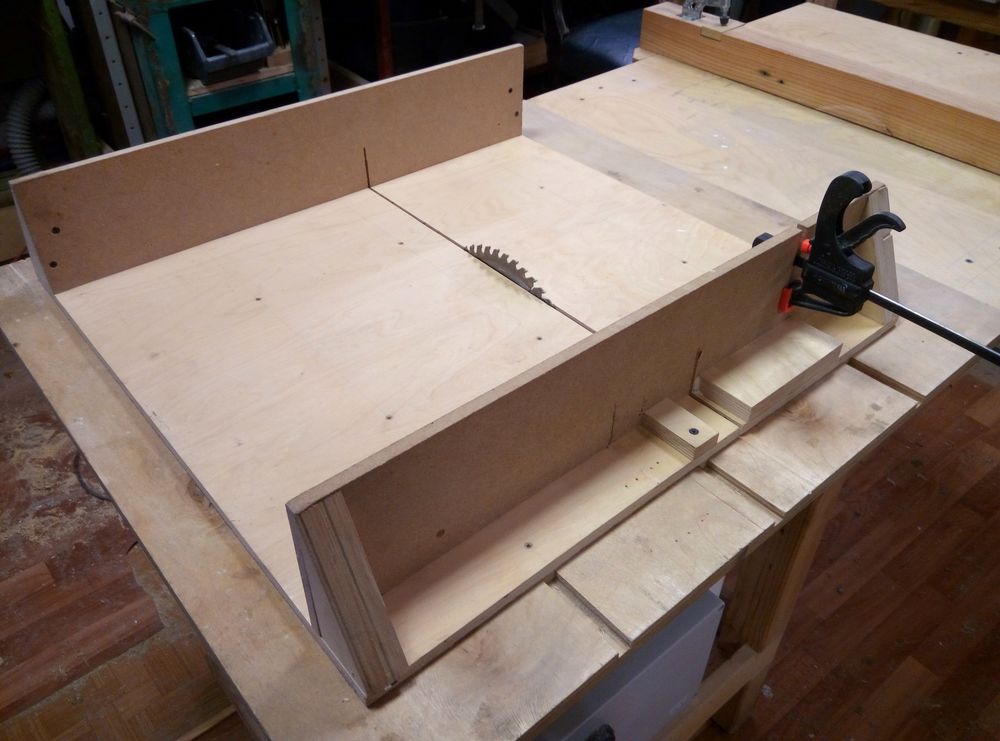

Для поперечного пиления сделал вот такие салазки .

Эта конструкция, прижимаясь к краям стола и выравниваясь относительно них, может двигаться вдоль пильного диска. Прижав салазкам рейку, можно легко ее перепилить ровно под 90о. Тонкие деревяшки можно класть внутрь салазок.

Вид снизу.

Вот так пилится рейка.

Можно даже нарезать рейку, как колбасу 🙂 Для примера нарезал несколько кусочков разной толщины.

Салазки решают только часть задач. Для продольного пиления нужен еще боковой упор.


Для этого я купил алюминиевую трубу 30х30 и пару винтов М6 с барашками.

Из фанеры склеил кронштейны, которые будут цепляться за край стола.

Упор получился простой и надежный.

Вцепляется в края мертвой хваткой.

У него есть только один недостаток - каждый раз, выставляя размер, приходится его выравнивать, чтобы он был строго параллелен диску.

И напоследок мелочь.


Циркулярная пила - опасный инструмент. Чтобы не отпилить себе пальцы я сделал из отходов мебельного щита простенький толкатель.

Я уже успел поработать с этим столом, пилил и рейки,мебельный щит, фанеру.Выполнять все эти работы стало гораздо легче, чем я это делал отпиливая ручной циркулярной пилой.

В будущем я еще доработаю этот стол:
- переделаю боковой упор для продольного пиления, чтобы, перемещаясь, он всегда оставался параллелен диску
- поставлю снимающийся расклинивающий нож, к которому будет крепиться защита диска
- Сделаю пылеотвод с верхней части стола. (Сейчас, когда пилю, диск выкидывает мне древесную пыль прямо в лицо)
- Доделаю усовершенствованный толкатель. Уже начал делать более интересную и удобную версию толкателя, об этом напишу в будущем.

Буду постепенно реализовывать это в будущем, а пока буду работать так.

Другие интересные посты о моих самодельных инструментах:
+ Фрезерный стол.
+ Контейнер-ловушка для стружки.
+ Направляющая для циркулярной пилы.

особенности конструкции, инструкция для изготовления, фото

Циркулярный станок — это тот инструмент, без которого не сможет обойтись ни один домашний мастер. Это оборудование особенно актуально для загородного дома или дачи. Но работать ручным станком не всегда удобно, а заводские станки довольно дорого стоят.

Выходом из сложившейся ситуации может быть изготовление этого устройства своими руками. Основой этого станка может быть не только ручная циркулярная пила, но и даже электродрель или болгарка.

Конструкция циркулярного станка

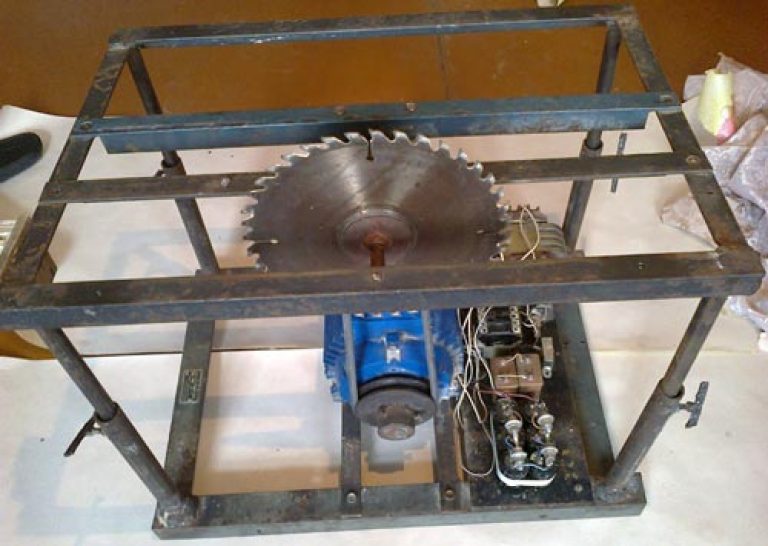

Изготовить станину для циркулярного станка своими руками очень просто. Для изготовления будут необходимы самые обычные пиломатериалы и совершенно немного времени.

Перед тем как продумать конструкцию предстоящего станка, нужно рассчитать нагрузку, которой он будет подвержен. Главное в станине — это надёжность и устойчивость. Для мощных производственных пил основанием является сварная усиленная металлическая конструкция. Но для пользования своими руками такой агрегат не нужен.

Если вы только решили изготовить свой деревообрабатывающий станок, то вам нужно учитывать основные параметры оборудования. Так как пилы могут быть разными, естественно, разной может быть и конструкция станины.

В первую очередь нужно определить мощность инструмента. Как правило, для домашнего пользования выбирают оборудование, где параметры мощности не превышают 850 Ватт. Но, к примеру, при строительстве дачи или загородного дома зачастую нужно распиливать очень большое количество древесины.

То есть, и мощность циркулярки требуется больше. Но опытные мастера не советуют покупать пилы, где этот показатель более 1250 Ватт. Установка этого оборудования в домашней мастерской абсолютно не оправдана. А работа на нём лишь увеличит затраты на электричество.

Чем больше производительность станка, тем устойчивей для него нужно основание. Для профессиональных циркулярок, как правило, устанавливают основание, сваренное из стального профиля. Иногда эти станины даже бетонируются в пол. Так как вибрация устройства может привести к опасности для жизни.

Технические особенности циркулярных станков

Глубина предполагаемого разреза. От этого параметра зависит толщина материала, который будет обрабатываться на вашем станке. Этот показатель в полупрофессиональных и профессиональных станках колеблется в диапазоне 5−8 см. Для распила досок и толстой фанеры этого вполне достаточно.

Но вот работать с брёвнами на этом станке будет уже неудобно. Помимо этого, нужно учесть, что эта характеристика у самодельной пилы уменьшается. Глубина разреза будет меньше приблизительно на 1 см. Но этого можно избежать, если предусмотреть в станине стола возможность опускать или поднимать диск.

При изготовлении инструмента своими руками нужно учесть частоту его вращения. Если циркулярка вам требуется для заготовки стройматериала, то этот показатель может быть меньше. Если необходим чистый и ровный срез, то частота вращения нужна довольно высокая. Это нужно, к примеру, для изготовления мебели.

Но и в этом случае существуют определённые нюансы. Для резки пластиковых материалов эта пила не подходит. Из-за очень больших оборотов инструмента диск разогревается, и пластик начинает плавиться.

Потому лучше выбрать аппарат, где частота вращения не более 4500 об/мин, в этом случае станину для циркулярной пилы можно изготовить из дерева. Вибрация у этого станка невысокая и дополнительное усиление стола не потребуется.

Ну и в конце, что необходимо предусмотреть, это расположение кнопок и остальных элементов управления на вашем станке. При сборке пилы своими руками не забывайте, что доступ к панели управления должен быть безопасным. Тем более важно это правило в случае, когда открытая часть пилы находится снизу столешницы.

В этом исполнении панель с включателями лучше всего разместить с внешней стороны станка либо сделать поднимающуюся столешницу. Подобная конструкция удобна и для обслуживания устройства. Затем, когда вы учли все нюансы и мелочи, можно начинать непосредственную сборку стола.

Изготовление циркулярной пилы своими руками

Наиболее простой вариант станины для циркулярки — это конструкция, изготовленная из досок и толстой фанеры. Причём непосредственно инструмент крепится снизу стационарной столешницы. Для пилы в крышке стола делается специальная прорезь.

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если предполагается работать с досками, у которых длина более 2,6 м, то крышка на станине потребуется больше. В этом случае непосредственно в конструкцию нужно внести изменения и дополнительно добавить несколько опор (ножек). В противном случае стол будет создавать сильные вибрации.

Для столешницы обычно используется фанера, у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

Для циркулярной пилы нужно в обязательном порядке предусмотреть направляющие. Они помогают распиливать древесину гораздо точней. Эту конструкцию сваривают из стального уголка и фиксируют к крышке струбцинами.

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

  • лист железа;
  • лист фанеры;
  • брус размером 50×50 мм;
  • доска размером 50×100 мм;
  • стальной уголок для направляющих;
  • две струбцины;
  • ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

  1. Шуруповёрт, электродрель.
  2. Ножовка или электрический лобзик.
  3. Инструменты для замеров (рулетка, угольник, линейка).
  4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Изготовление столешницы для циркулярного станка

Сборку стола начинают с изготовления столешницы. Фанерный лист размечают так, чтобы два края крышки были в размер с краями железного листа. Фанеру выпиливают при помощи ножовки или электролобзика.

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

  • Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
  • Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

Ножки стола изготавливаются из бруска. Высота опор выбирается индивидуально. На практике, удобней всего работать за станком, когда столешница расположена на уровне бёдер. Перед креплением каждую опору нужно сострогать так, чтобы ножка сходила снизу на угол. Так, площадь основания опоры должна быть немного больше, в отличие от площади вершины.

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

Поверхность крышки полируют и обрабатывают лаком или используют для покрытия стальной лист, который крепят на саморезы. В самом конце, на подготовленное место, крепят непосредственно инструмент.

На крышке стола можно дополнительно сделать разметку, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.

Оцените статью: Поделитесь с друзьями!

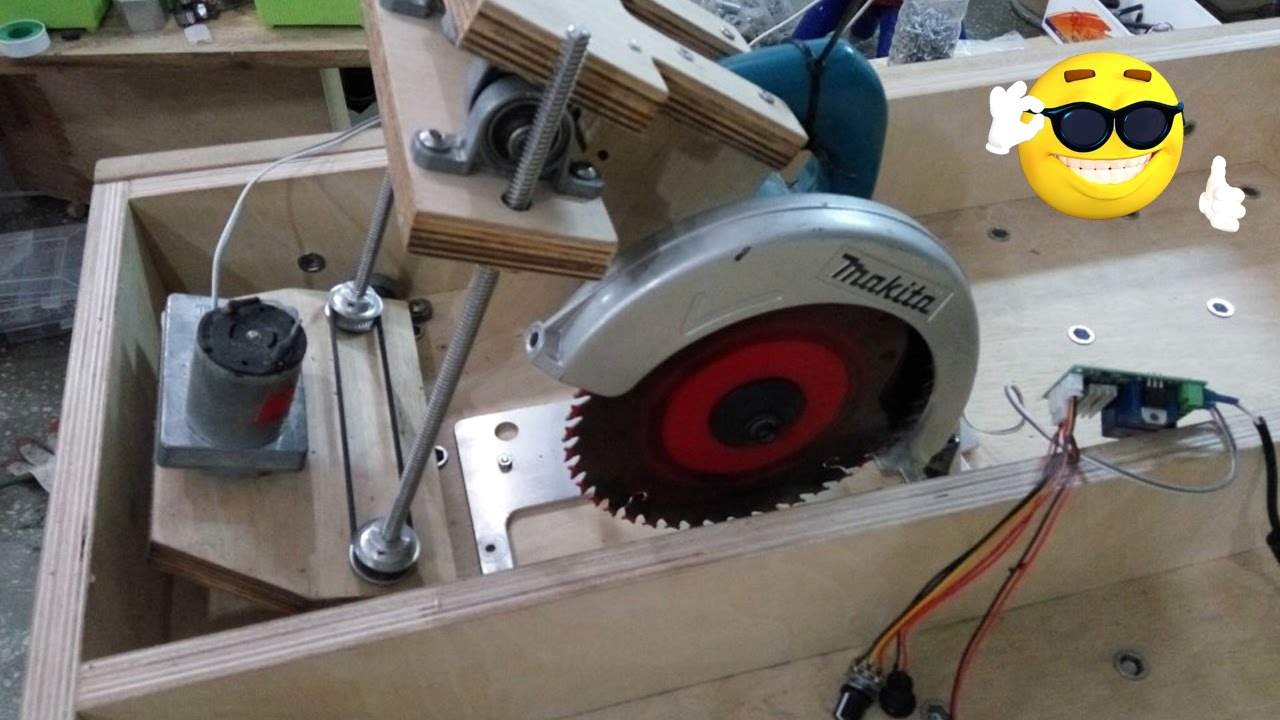

Выбор дисковой пилы в стол (для самодельной циркулярки)

Видео 0 Комментариев

Как выбрать ручную дисковую пилу в стол для самодельной циркулярки на примере Skil 1052 и DeWalt DWE560.

Варианты изготовления своего корпуса пилы:

——————————————————————————————————–
Это канал о столярничестве – как сделать из дерева своими руками.

Смотрите другие мои видео:

***Столярные проекты (мебель и прочее)***
https://www.youtube.com/watch?v=tejxqO6QJx4&list=PLh72fBFaYWSiCbtKBCOakP5z2x3B9pVYA

***Инструменты и мастерская***
https://www.youtube.com/watch?v=23-rRozXLLo&list=PLh72fBFaYWSiQ7axgYGNVDbl22WAX3UAv

***Струбцины, ваймы и тиски***

***Циркулярные пилы. Самодельные и покупные***

***Самодельный фуговальный (строгальный) станок своими руками***

***Полезные столярные хитрости***
https://www.youtube.com/watch?v=p1TQGf1qXQo&list=PLh72fBFaYWSjwM9P97tIYl2WDcc_9CVKc

***Токарные проекты***

***Чем покрыть дерево? ***

***Столярные думы (размышления, аналитика)***
https://www.youtube.com/watch?v=rk4hX12gfXM&list=PLh72fBFaYWShdQCFHYPwRImDjTlm0Y5OJ

Вам понравится

  • Настоящий дубовый стол
  • Столешница с заморочками
  • Минимальный комплект инструментов столяра новичка
  • Аккумуляторный инструмент DeWALT 20V Max. Моё мнение .

ручной мини-станок и стационарная конструкция

Стационарная циркулярная пила – это тот станок, который должен быть в мастерской каждого умельца, работающего с древесиной. С ее помощью можно быстро и без особых усилий распилить доску, вырезать заготовку необходимых размеров, напилить дров.

Домашний мастер просто обязан обзавестись подобным станком. Его необязательно покупать, самодельная циркулярка гарантированно справится с объемом работ домашней мастерской, при этом обойдется в значительно меньшую сумму.

Не забудь поделиться с друзьями!

Содержание статьи

Устройство циркулярной пилы

Являясь действительно полезным инструментом, циркулярка имеет достаточно простую конструкцию. Основные ее узлы:

  • станина – рама, на которой смонтированы основные агрегаты;
  • столешница с прорезью под диск;
  • двигатель с системой передачи вращения;
  • режущий инструмент, диск с зубьями.

Опционально устройство может быть дополнено толкателем, обеспечивающим поступательное продвижение заготовки к диску, и различными подъемными механизмами, регулирующими глубину распила.

Принцип действия циркулярной пилы (циркулярки) состоит в том, что вращение вала электродвигателя передается на режущий инструмент, диск с остро заточенными зубьями. Центр диска располагается ниже уровня столешницы, из нее выведен лишь его сегмент. К вращающемуся диску подводится заготовка, зубья вгрызаются в древесину, создавая ровный распил.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

  • многослойная фанера толщиной 10 мм и более;
  • выключатель и провод;
  • болты со шляпкой под потай;
  • шурупы;
  • деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Обратите внимание! Для распиловки досок средней толщины достаточно изготовить своими руками циркулярный стол с приводом от двигателя стиральной машины.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.

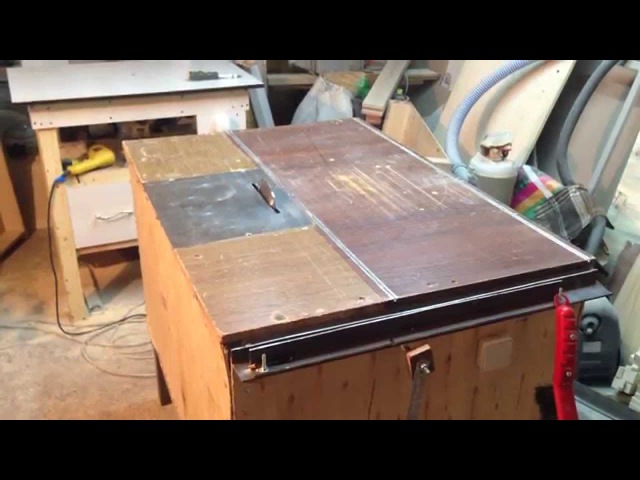

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Станок с маятниковой подвеской двигателя

Тем, кто может похвастаться умением работать с металлом, можно посоветовать изготовить циркулярку с маятниковой подвеской двигателя. Основная особенность устройства состоит в том, что двигатель, вал и режущий диск установлены в одной общей рамке. С одной стороны она шарниром закреплена на станине, вторая удерживается винтом с возможностью регулировки высоты. Изменяя длину винта, можно регулировать высоту выхода диска из столешницы.

Данная система позволяет регулировать высоту распила, а также пользоваться дисками разного диаметра. Если же вместо регулировочного винта использовать щуп, выведенный на столешницу, можно обзавестись простеньким копировальным станком. Щуп позволит регулировать глубину распила по некоторому шаблону. Эта достаточно простая доработка превратит простую циркулярную пилу в настоящий деревообрабатывающий станок. Таким устройством можно не только разрезать доску на необходимые заготовки, но и выполнять точные пропилы, делать различные выборки.

Циркулярка из болгарки своими руками: чертежи и сборка


Требуемые материалы и рабочие инструменты

Для переделки инструмента не нужны особые навыки или дорогостоящие материалы. Самодельная циркулярка изготавливается из обычных, подручных средств:

  • рабочая болгарка;
  • диск для циркулярной пилы;
  • гайки, болты и другие крепежные элементы;
  • электрическая дрель со сверлами;
  • отвертки, гаечные ключи, плоскогубцы;
  • прямоугольная металлическая труба;
  • уголки из металла.

Если какого-то элемента нет в наличии, его стоимость не сравнится с ценой готовой циркулярки. Траты на данном этапе более чем целесообразны.

Сборка скользящего упора для будущей циркулярки


Схема Т-образного упора для цикулярной пилы

Упорно-скользящая конструкция — основа самодельной циркулярной пилы из болгарки. В готовом виде она должна иметь форму буквы «Т». Для изготовления необходимы металлические уголки, расположить которые следует в 4 мм от циркулярного диска. Соединяются они посредством поперечных связей гайками и болтами. Кромки уголков обязательно закругляются, чтобы в дальнейшем не повредить заготовку. В местах соединений шайбами фиксируются щели. Величину просвета можно регулировать.

На готовый корпус надевается хомут из металлического листа и закрепляется винтами. Стальная полоса, сложенная вдвое, закрепляется под задним упорным винтом. Крепления необходимо расположить так, чтобы хомут и стойка стали одним целым. Для последующего закрепления осевой ручки, в корпусе редуктора нужно сделать несколько крепежных отверстий.

Изготовление торцовочной пилы

Торцовочная пила из болгарки отличается от дисковой тем, что выполняет единственную задачу: этой переделкой можно обрезать торцы пиломатериала под различными углами. Она может крепиться к станине или сниматься, и использоваться как обычная болгарка. Поворотный элемент торцовки изготавливается из автомобильного шкворня, удерживаемого шарикоподшипником на 150 мм или больше. Пила фиксируется на основании при помощи сварных ушек на наружной части подшипника и винтов М6. Пильный диск закрывается защитным козырьком, а обойма коробом. Из грузовых амортизаторов изготавливается протяжка, предварительно из них выливается масло, производятся отверстия для вентиляции, которые закрываются сеткой от пыли и стружки.



Изготовление осевой рукоятки

Удерживать циркулярку за стандартный боковой держатель не смогут и профессиональные мастера, не говоря о простых любителях. Вернее, смогут, но качество распила будет низким. Поэтому требуется создание осевой рукоятки. Для ее изготовления лучше использовать металлическую трубку или прут.

С целью присоединения элемента к редуктору на концах заготовки просверливаются отверстия. Фиксируется подготовленная ручка с помощью специальных крепежных деталей.


Регулятор глубины пропила


Схема регулировочной штанги

При создании циркулярки из болгарки своими руками особое внимание нужно уделить регулировочной штанге — конструкции, отвечающей за глубину пропила. Кусок металлического стержня диаметром не более 0,5 см будет служить ее основой. Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди.

На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка. Утягивание и послабление этих двух гаек будет контролировать глубину пропила циркулярки. Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.

Циркулярная пила из обычной дрели

Изначально сооружается подобие стола. К столешнице прикрепляют четыре ножки. На поверхности столешницы размечается прорезь, из которой будет выступать режущий диск.

С обратной стороны столешницы на небольшом удалении от прорези для диска закрепляют прямоугольный брусок с вырезанным внутри круглым отверстием. Его диаметр должен быть равен диаметру патрона используемой дрели. При помощи лобзика вырезается намеченная прорезь.

Аналогично вырезается прорезь на другом листе фанеры, а параллельно этой прорези вырезается еще одна прорезь, ширина которой должна быть равна ширине подготовленного деревянного бруска. Второй лист фанеры накладывается на первый так, чтобы прорези для диска совпали.

Во вторую прорезь укладывают деревянный брусок, к нему под прямым углом приклеивают прямоугольный лист фанеры, внешне напоминающий бортик. Именно он будет выступать в качестве направляющей. Все деревянные элементы приклеивают и обязательно фиксируют при помощи болтов.

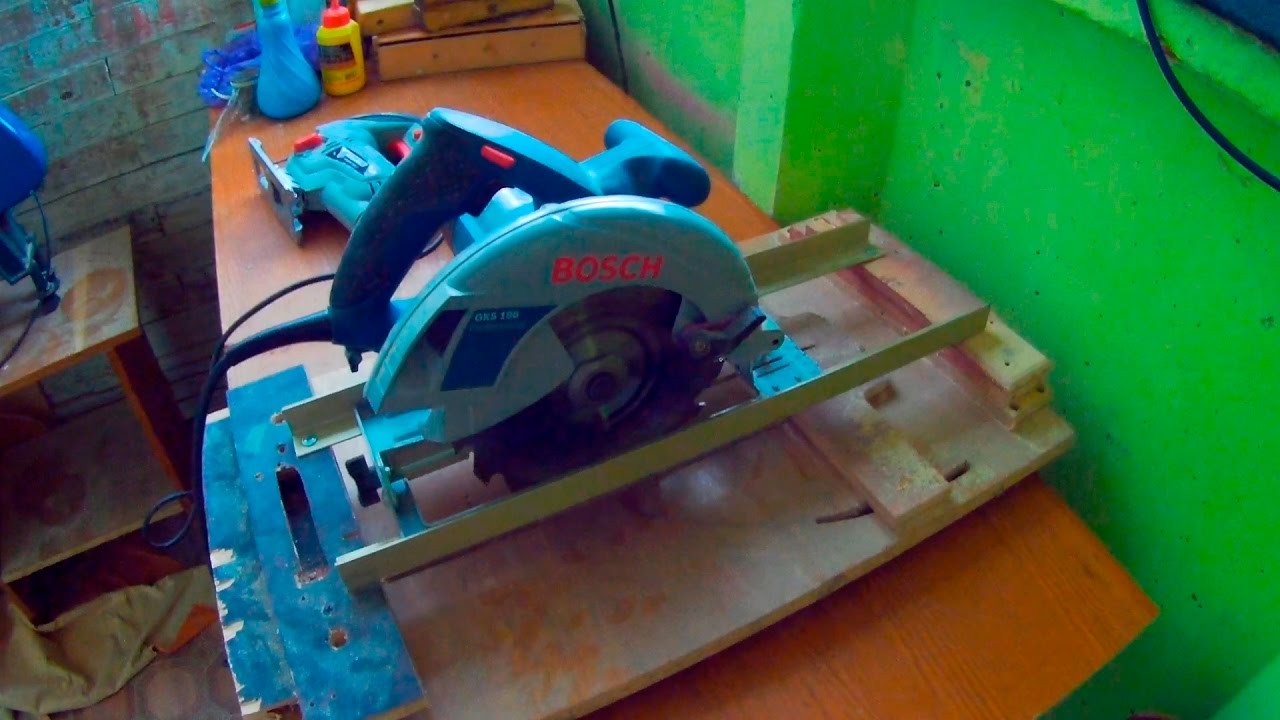

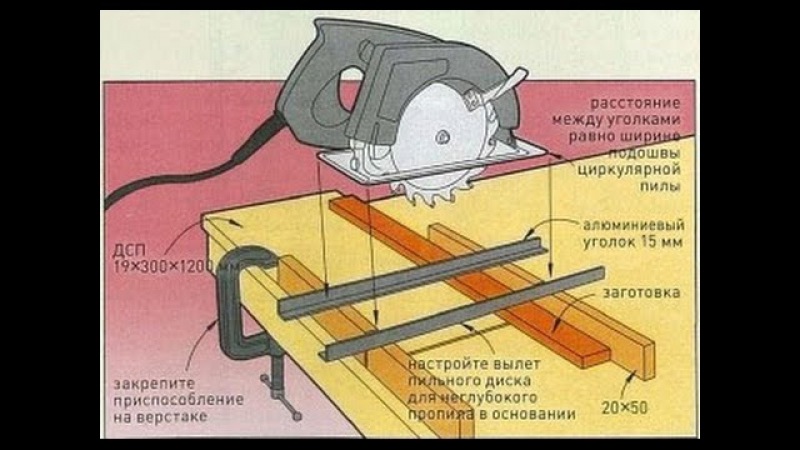

Превращение ручной циркулярки в настольную

Чтобы переделать самодельную циркулярку ручного типа в настольную, необходим устойчивый, крепкий стол. Работать на нем будет не только удобно, но и безопасно. Основной порядок действий состоит из следующих этапов:


Конструкция циркулярной пилы

  • Металлический стержень диаметром 1,5 – 2 см согнуть в форме буквы «П».
  • Нижнюю часть изогнуть, расплющить, прикрепить к столу надежным способом.
  • Из двух частей полой трубы из металла сварить Т-образный рычаг.
  • Поперечную часть изменить так, чтобы беспрепятственно надеть на перекладину основной части конструкции.
  • Скрепить металлическую конструкцию хомутами.
  • К концу установленного рычага прикрепить ручную циркулярку.

Если оснастить болгарку обычным отрезным кругом, тогда устройство можно использовать как отрезную конструкцию. Но глубина пропила составит не более 8 см. Настольная циркулярка не подойдет для обработки толстых материалов или продольного распиливания. В этом случае оптимальным будет круглопильный станок, который тоже можно изготовить самостоятельно.

Круглопильный станок из ручной циркулярки


Устройство круглопильного станка

Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции — крепление болгарки производится не над столом, а под его поверхностью.

Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.

Из болгарки сделать циркулярку очень просто. Важно соблюдать правила безопасности. Станок желательно оборудовать защитным оргстеклом. Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.


Схема проверки работоспособности циркулярной пилы

Видео по теме: Циркулярка из болгарки

Публикации по теме


Создание фрезерно-копировального станка в домашних условиях


Варианты изготовления фрезера из болгарки своими руками


Технологии изготовления отрезного станка из болгарки своими руками

Пила ручная электрическая дисковая по дереву. Характеристики выбора

Дисковая электрическая пила сегодня среди инструмента занимает особое место. Простое, легкое и удобное приспособление для работы в различных условиях, кроме всего прочего, является и самым сложным в техническом плане, сочетающее в себе:

  1. высокую функциональность;
  2. большую надежность;
  3. отличную безопасность.

И поэтому, при выборе циркулярной пилы всегда будут возникать трудности с выбором наиболее подходящих параметров для инструмента.

Устройство

Дисковая монтажная пила имеет в своем составе следующие составляющие части:

  • основание;
  • корпус двигателя;
  • кожух защитный неподвижный;
  • пильный диск;
  • защитный подвижный кожух;
  • регулировочные приспособления;
  • рукоять с клавишей включения и блокировки;
  • упорной передней ручки;
  • параллельной направляющей;

Параметры оборудования

Классификация дисковых пил сегодня в основном хотя и условна, но позволяет более четко классифицировать инструмент относительно задач, выполнение которых возможно с помощью этого инструмента.

Основным показателем при классификации этого оборудования является диаметр пильного круга, применяемого в пиле и, следовательно, толщина распиливаемого материала:

  • малый класс (40–50 мм) — листовые материалы, работа «по месту»;
  • средний класс (50–65 мм) — самый распространённый, универсальный;
  • профессиональное оборудование класс (65–140 мм)

В зависимости от глубины пропила, для инструмента подбирается и мощность двигателя, и электронная начинка инструмента.

Немаловажным моментом при выборе является вес оборудования, ведь часто приходится удерживать инструмент одной рукой, при этом для получения ровного реза, необходимо кроме прочего соблюдать и правила техники безопасности, ведь высокие обороты пилы при неправильном удержании могут сыграть роковую роль.

Виды оборудования по функциональности

Рассматривая ручную электропилу как универсальный инструмент нужно понимать, что наибольшую роль в функциональности этого вида инструмента играет опорная плита.

Для практически всех видом моделей пил, сегодня присущи такие функции, идущие в базовой комплектации:

  • регулировка глубины пропила пилы;
  • регулировка угла наклона пилы.

Эти основные параметры во многом схожи для всех видов как бытовых экземпляров, так и для тяжелых профессиональных моделей, однако здесь следует учитывать, что:

  1. регулировка глубины пропила требует жесткой фиксации, и при условии поднятия двигателя и пилы высоко над поверхностью плиты возникает вибрация, требующая больших усилий при удержании инструмента;
  2. возможность реза под углом в профессиональных моделях реализована в более точной шкале градусов, с более жесткой фиксацией выбранного параметра;
  3. функциональность профессиональных моделей выражается и в возможности стационарного крепления пилы к какой-либо поверхности, с получением полноценной циркулярной пилы.
  4. выбирая оборудование примерного одного класса и близких по техническим параметрам, предпочтение следует обдавать моделям с платформой из алюминиевого литья, такие платформы более устойчивы, и менее подвержены деформации;
  5. следующим критерием выбора должны стать узлы фиксации положения пилы, именно от качества этих узлов во многом будет зависеть качество результатов работы.

Детали

Очень важным без преувеличения местом в любой циркулярной пиле является узел крепления дисковой пилы к валу. Реализованные в различных моделях различные варианты крепления в основном сводятся к использованию различного рода гаек – как обычной шестигранной формы, так и специальных, под специальный ключ.

В процессе замены диска, однозначно положительной деталью будет являться стопор вала, применяемый для фиксации вала во время зажима гайки, подобно тому ,что имеется в болгарках.

Виды в зависимости от мощности

В зависимости от диаметра пильного диска рассчитывается и мощность двигателя пилы. Условно, сегодня модели разделяются на следующие классы:

  • малой мощности до 800 Вт;
  • средней мощности от 800 до 1200 Вт;
  • большой мощности более 1200 Вт.

Такая классификация позволяет не только подобрать необходимый пильный диск, но и обеспечить правильную работу оборудования – для небольшой глубины реза, для некоторых видов материалов, прежде всего пластика, требуются пилы с небольшим количеством оборотов или модели, снабженные регулятором частоты оборотов.

Дополнительные функции пил

Для профессионалов, умеющих выполнять сложные работы, ручная циркулярка по дереву кроме обычных видов работ и материалов может с успехом применяется:

  • для раскроя листового материала большого формата;
  • для пропила пазов, на определенную глубину;
  • для пиления различных материалов, в том числе и листового металла;
  • для получения заготовок одного размера с использование дополнительного упора.

особенности конструкции, инструкция для изготовления, фото

Циркулярный станок - это тот инструмент, без которого не сможет обойтись ни один домашний мастер. Это оборудование особенно актуально для загородного дома или дачи. Но работать ручным станком не всегда удобно, а заводские станки довольно дорого стоят.

Выходом из сложившейся ситуации может быть изготовление этого устройства своими руками. Основой этого станка может быть не только ручная циркулярная пила, но и даже электродрель или болгарка.

Конструкция циркулярного станка

Изготовить станину для циркулярного станка своими руками очень просто. Для изготовления необходимых обычных пиломатериалов и совершенно немного времени.

Перед тем как продумать конструкцию предстоящего станка, нужно рассчитать нагрузку, которую он будет подвержен. Главное в станине - это надёжность и устойчивость . Для мощных производств пил основанием является сварная усиленная металлическая конструкция.Но для пользования своими руками такой агрегат не нужен.

Если вы только решили изготовить свой деревообрабатывающий станок, то вам нужно в соответствии с параметрами оборудования. Так как пилы могут быть разными, естественно, разной может быть и конструкция станины.

В первую очередь нужно определить мощность инструмента . Как правило, для домашнего использования выбирают оборудование, где параметры мощности не превышают 850 Ватт. Но, к примеру, при строительстве дачи или загородного дома часто нужно распиливать очень большое количество древесины.

То есть, и мощность циркулярки требуется больше. Но опытные мастера не советуют покупать пилы, где этот показатель более 1250 Ватт. Установка этого оборудования в домашней мастерской абсолютно не оправдана. А работа на нём лишь увеличит затраты на электричество.

Чем больше станка, тем устойчивей для него нужно основание. Для профессиональных циркулярок, как правило, устанавливают основание, сваренное из стального профиля . Иногда эти станины даже бетонируются в пол.Так как вибрация может привести к опасности для жизни.

Технические особенности циркулярных станков

Глубина предполагаемого разреза . От этого параметра зависит толщина материала, который будет обрабатываться на вашем станке. Этот показатель в полупрофессиональных и профессиональных станках колеблется в диапазоне 5-8 см. Для распила досок и толстой фанеры этого вполне достаточно.

Но вот работать с брёвнами на этом станке будет уже неудобно.Помимо этого, нужно учесть, что эта характеристика у самодельной пилы уменьшается. Глубина разреза будет меньше приблизительно на 1 см. Но этого можно избежать, если предусмотреть в станине стол возможность опускать или поднимать диск.

При изготовлении инструмента своими руками нужно учесть частоту его вращения . Если циркулярка вам требуется для заготовки стройматериала, то этот показатель может быть меньше. Если необходим чистый и ровный срез, то частота вращения нужна довольно высокая.Это нужно, к примеру, для изготовления мебели.

Но и в этом случае существуют установленные нюансы. Для резки пластиковых материалов эта пила не подходит. Из-за очень больших оборотов инструмента диск разогревается , и пластик начинает плавиться.

Потому что лучше выбрать аппарат, где частота вращения не более 4500 об / мин, в этом случае станину для циркулярной пилы можно изготовить из дерева . Вибрация у этого станка невысокая и дополнительное усиление стола не потребуется.

Ну и в конце, что необходимо предусмотреть, это расположение кнопок и остальных элементов управления на вашем станке. При сборке пилы своими руками не забывайте, что доступ к панели управления должен быть безопасным . Тем более это важно это правило в случае, когда открытая часть пилы находится снизу столешницы.

В этом исполнении панель с включенными лучше всего link с внешней стороны станка либо сделать поднимающую столешницу. Подобная конструкция удобна и для обслуживания устройства.Затем, когда вы учли все нюансы и мелочи, можно начинать непосредственную сборку стола.

Изготовление циркулярной пилы своими руками

Наиболее простой вариант циркулярки для циркулярки - это конструкция, изготовленная из досок и толстой фанеры. Причём непосредственно инструмент крепится снизу стационарной столешницы. Для пилы в крышке стола делается специальная прорезь.

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если права работать с досками, у которых длина более 2,6 м, то крышка на станине больше потребуется. В этом случае непосредственно в конструкцию нужно внести изменения и также несколько опор (ножек). В противном случае будет создан сильные вибрации.

Для столешницы обычно используется фанера , у которой толщина не менее 5 см.Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

Для циркулярной пилы нужно в обязательном порядке предусмотреть направляющие. Они помогают распиливать древесину гораздо точней. Эту конструкцию сваривают из стального угла и фиксируют к крышке струбцинами.

Крепить же установочные направляющие нежелательно.

Для сооружения стола вам будут необходимы такие материалы:

  • лист железа;
  • лист фанеры;
  • брус размером 50 × 50 мм;
  • доска размером 50 × 100 мм;
  • стальной уголок для направляющих;
  • две струбцины;
  • ручная циркулярная пила.

Также нужно создать все инструменты, которые необходимы для сборки стола:

  1. Шуруповёрт, электродрель.
  2. Ножовка или электрический лобзик.
  3. Инструменты для замеров (рулетка, угольник, линейка).
  4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Изготовление столешницы для циркулярного станка

Сборку стола начать с изготовления столешницы. Фанерный лист размечают так, чтобы два края крышки были в размере с краями железного листа. Фанеру выпиливают при помощи ножовки или электролобзика.

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основного параметра является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга . Для чего вначале необходимо померить размеры подошвы агрегата. Легче устройства это выполнить, если с выкрутить диск и просто обвести нужную часть пилы.Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Для того, чтобы круг поднимался и опускался, необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена ​​вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных углов , которые свариваются друг с другом.

Изготовление каркаса стола

Разметка для фиксации поперечного реек и продольного, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска.Вам будут необходимы:

  • Две поперечные детали, длинной равной ширины столешницы минус 7−9 см с каждой стороны.
  • Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов . Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за край рамы на 7-9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40-50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все нужно просверлить на деталисквозь . Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, край рейки нужно намазать столярным клеем . Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом установить продольные рейки.Затем части каркаса стягивают друг с другом, имеютя по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

Ножки стола изготавливаются из бруска. Высота опор выбирается индивидуально. На практике, удобней всего работать за станком, когда столешница выполняет на уровне бёдер . Перед креплением каждого опору нужно сострогать так, чтобы ножка сходила снизу на угол. Так, площадь основания опоры должна быть немного больше, в отличие от площади вершины.

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительная стойкость . В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивой, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

Поверхность крышки полируют и обрабатывают лаком или используют для покрытия стальной лист, который крепят на саморезы.В самом конце, на подготовленное место, крепят непосредственно инструмент.

На крышке стола можно сделать разметку , она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками.

Оцените статью: Поделитесь с друзьями!

Стол для циркулярной пилы своими руками, инструкция, видео

Большинство плотников и деревообрабатывающих мастеров, желают иметь в хозяйстве универсальный агрегат, но как смастерить такое устройство самостоятельно, многие не знают.В этом приложении вы узнаете, как смастерить универсальный фрезерный стол своими руками.
Плюсы универсального станка по дереву в том, что не нужно иметь несколько агрегатов и ходить с заготовкой от одного к другому во время работы. Единственный и универсальный, будет находиться на одном столе, и выполнять действия нескольких агрегатов. Разумеется, ограничения такого устройства присутствуют, и смастерить абсолютно-универсальный станок по дереву не представляется возможным. Сделать стол для фрезера своими руками, в котором будет присутствовать электрорубанок и циркуляционная пила, вполне реально.
Для воплощения затеи в реальность, нужно позаботиться о расходных материалах, а также инструментах, которые понадобятся для создания точного и ровного стола, на котором будут закреплены устройства. Устройство на столе на столе будет не одно, требуется сделать более широкий и длинный стол. Чтобы не испортить материалы зря, для начала нужно на листе бумаги нарисовать схему и расположение будущих устройств. Это чрезвычайно существенный аргумент, поскольку эффективность станка напрямую зависит от грамотного расположения всех элементов.Заблаговременноеспокойтесь о положении каждого узла. Если задание кажется сильно сложным, можно использовать готовые схемы и чертежи. Таким образом, умельцы изготовляют стол для циркулярной пилы своими руками, без помощи экспертов.

Основные принципы циркуляционной пилы

Конструкция, на которой установлены деревообрабатывающие механизмы, должны обладать такими характеристиками:

  • Капитальной жесткостью и устойчивостью.
  • Идеально ровной поверхности.
  • Заземлением.
  • Свободным местом для опилок.
  • Легкой доступностью к отходам для их ликвидации.
  • Щитками защиты, которые устанавливаются над вращающимися элементами.

Соблюдение вышеперечисленных правил, сделать действительно качественный и безопасный стол для фрезера своими руками.

Существует несколько требований циркуляционной пилы, которые необходимы для качественной, производительной и безопасной работы агрегата.

1. Хорошее крепление диска пилы.
2. Огораживание рабочей части диска пилы, что очень невыполнимой.
3. Доступность кнопки старта-остановки агрегата.

Дополнительные требования к столу, зависят от предпочтений столяра и его профессионализма в этой сфере. Вспомогательные элементы помогут выполнить распиливание более точных досок, что в конечном итоге отразится на возможностях станка для выполнения точных, качественных и сложных изделий.

Большинство умельцев, выполняющих чертежи фрезерного стола своими руками, а если нет уверенности, лучше провести работу со слесарем, сделавшим подобное устройство.

Конструкция циркуляционной пилы, станок из дисковой пилы Байкал

Обычный стол, который можно приобрести в комплектации с циркуляционной пилы, в большинстве случаев из нержавеющего железа. Умельцы используют простую сталь, а опорную конструкцию сваривают из металлических уголков.Диск, режущий древесину, крепится во внутренней части стола, на валу с подшипниками, а подача механической энергии производится посредством ременной передачи. В плите находится для диска, который со всех сторон окружен деревянной опалубкой, а с внутренней части стола регулируется винтами. Зазор между столом и режущим диском, должен быть несколько миллиметров, иначе опилки в работе будут забиваться в щель, и приводить к неисправности агрегата. Зазор настраивается в зависимости от используемых дисков.Каждый старается выполнить чертежи циркулярного стола своими руками, чтобы сделать универсальный и хороший стол для деревообработки, но недостаток знаний может выполнить плохую шутку.

Видео:

Расчет параметров

Во избежание издержек и несуразностей, строго соблюдайте основные параметры изложенных материалов, и вы сделаете качественный стол столярный своими руками. Когда мы собираем стол для ручной циркулярной пилы своими руками, необходимо мощность электродвигателей, которые будут применены.Это необходимо для работы мотора.

Для более глубокого понимания конструкции и схемы изделия, просмотрите про столярный стол своими руками видео которого выложено на сайте.
При учете того, что стол будет универсальным, необходимо делать конструкцию максимально устойчивой и прочной. Выполняют умельцы чертежей стола под фрезер своими руками, но если конструкцию сваривать будет другой человек, необходимо в деталях объяснить, чтобы в итоге все элементы находились в нужных местах.Можно отдельно не изготавливать фрезерный стол для ручного фрезера своими руками, большинством мастеров, сделав универсальный стол, работать на нем и ручными инструментами. Это очень удобно, поскольку места для работы хватает, все находится под рукой и продуктивность повышается.

Расчет мощности

Чтобы смастерить хороший стол для дисковой пилы своими руками, нужно правильно рассчитать мощность, при использовании силы электродвигателя и предполагаемой работы. То есть, для комфортного распиливания различных пород древесины, достаточно поставить электродвигатель 1000-1200 Вт. Эксперты не советуют использовать более мощные двигатели, поскольку это большой риск. При необходимости значительных мощностей и производительности установки, следует делать конструкцию стола более основательной и совершенной. Прином подходе, многие умельцы стол для ручного фростера своими руками, гораздо лучше и продуктивнее, нежели модели от брендовых производителей.

Для более точного понимания, просмотрите, как сделать фрезерный стол своими руками видео которого находится в открытом доступе для просмотра.
Индустриальные станки, как указывалось выше, полностью выполнены из металла, нижняя часть, дополнена бетонной частью крепления, для большей надежности агрегата. Стол для циркулярки своими руками, умельцы изготовляют целиком из металла или в дуэте с деревянными элементами.

Важный фактор, если больше агрегатов интегрировано на деревообрабатывающем столе, и чем мощнее требуется номинальная производительность, тем крепче и массивнее нужно делать столярный стол своими руками.

Небольшой столик для ручных станков деревообработки

Для изготовления небольшой деревообрабатывающей установки, можно не использовать металл. Достаточно будет таких материалов:
- текстолитовой плиты.
- ласта фанеры диаметром 20 или 50 мм.
- оргстекло.

. Многие делают чертежи распиловочного стола своими руками или вовсе обходятся без них.
Для большего удобства и возможностей обработки заготовок плотники изготовляют поворотный стол для фрезерного станка своими руками, что делает гораздо удобней, приятней, а деревянные изделия более качественными и совершенными. Таким образом, мастера или авантюристы, изготовляют стол для пилы своими руками.

Многие задаются вопросом, как сделать фрезерный стол? Во-первых, материал изготовления зависит от величины и мощности применяемого устройства на нем.Из этого можно уяснить, что, если станок большой, то нужен металл, а если ручной, то пластиковые и деревянные элементы. Таким образом, пильный стол своими руками сделать можно в условиях гаража или частной мастерской
.
Обработка дерева, очень щепетильный и ответственный процесс, поэтому весьма актуально сделать стол для ручной дисковой пилы своими руками. Очень выгодно делать инструмент самостоятельно, как готовое изделие дороже, чем материалы для изготовления. Качественно сделанный стол для ручной циркулярки своими руками, можно использовать при работе с другими переносными инструментами деревообрабатывающими инструментами.Чтобы ремесло плотника доставляло не только удовольствие, но и удобство, можно изготовить стол для рубанка своими руками. Такой столик можно выполнить абсолютно из дерева, главноеать параметры.

Иногда нужно сделать отдельный стол для электрорубанка своими руками, что не доставит хлопот мастеру, поскольку основу конструкции и материалы используют те же, что и для стола ручной циркулярки. Когда деревообрабатывающий инструмент некуда складывать, это сигнал, что нужно изготовить стол для инструментов своими руками. Здесь, для каждого мастера нет преград творчества, поскольку делают их металлическими, пластиковыми, деревянными, с применением различных карманов и полочек. Стол под инструменты - это основной элемент для поддержания порядка и чистоты в мастерской.

Посмотрите видео циркулярный стол своими руками, в котором изложены все подробности о процессе изготовления.

Видео:

Видео:

Выбор дисковой пилы в стол (для самодельной циркулярки)

Видео 0 Комментариев

Как выбрать ручную дисковую в стол для самодельной циркулярки на примере Skil 1052 и DeWalt DWE560.

Варианты изготовления своего корпуса пилы:

—————————————————————————————————–
Это канал о столярничестве - как сделать из дерева своими руками.

Смотрите другие мои видео:

*** Столярные проекты (мебель и прочее) ***
https://www.youtube.com/watch?v=tejxqO6QJx4&list=PLh72fBFaYWSiCbtKBCOakP5z2x3B9pVYA

*** Инструменты и мастерская ***
https://www.youtube.com/watch?v=23-rRozXLLo&list=PLh72fBFaYWSiQ7axgYGNVDbl22WAX3UAv

*** Струбцины, ваймы и тиски ***

*** Циркулярные пилы.Самодельные и покупные ***

*** Самодельный фуговальный (строгальный) станок своими руками ***

*** Полезные столярные хитрости ***
https://www.youtube.com/watch?v=p1TQGf1qXQo&list=PLh72fBFaYWSjwM9P97tIYl2WDcc_9CVKc

*** Токарные проекты ***

*** Чем покрыть дерево? ***

*** Столярные думы (размышления, аналитика) ***
https://www.youtube.com/watch?v=rk4hX12gfXM&list=PLh72fBFaYWShdQCFHYPwRImDjTlm0Y5OJ

Вам понравится

  • Настоящий дубовый стол
  • Столешница с заморочками
  • Минимальный комплект инструментов столяра новичка
  • Аккумуляторный инструмент DeWALT 20V Max. Моё мнение.

Циркулярка из болгарки своими руками: чертежи и сборка


Требуемые материалы и рабочие инструменты

Для переделки инструмента не нужны особые навыки или дорогостоящие материалы. Самодельная циркулярка изготавливается из обычных, подручных средств:

  • рабочая болгарка;
  • диск для циркулярной пилы;
  • гайки, болты и другие крепежные элементы;
  • электрическая дрель со сверлами;
  • отвертки, гаечные ключи, плоскогубцы;
  • прямоугольная металлическая труба;
  • уголки из металла.

Если какого-то нет в наличии, его стоимость не сравнится с ценой готовой циркулярки. Траты на данном этапе более чем целесообразны.

Сборка скользящего упора для будущей циркулярки


Т-Схема образного упора для цикулярной пилы

Упорно-скользящая конструкция - основа самодельной циркулярной пилы из болгарки. В готовом виде она должна иметь форму буквы «Т». Для изготовления необходимых металлических уголков следует расположить в 4 мм от циркулярного диска.Соединяются они посредством поперечных связей гайками и болтами. Кромки уголков обязательно закругляются, чтобы в дальнейшем не повредить заготовку. В местах соединений шайбами ​​фиксируются щели. Величину просвета можно регулировать.

На готовый корпус надевается хомут из металлического листа и закрепляется винтами. Стальная полоса, сложная вдвое, закрепляется под задним упорным винтом. Крепления расположить так, чтобы хомут и стойка стали одним целым. Для последующего закрепления осевой ручки, в корпусе редуктора нужно сделать несколько крепежных отверстий.

Изготовление торцовочной пилы

Торцовочная пила из болгарки отличается от дисковой тем, что выполняет единственную задачу: эту переделку можно обрезать торцы пиломатериала под различными углами. Она может крепиться к станине или сниматься, и как обычная болгарка. Поворотный элемент торцовки изготавливается из автомобильного шкворня, удерживаемого шарикоподшипником на 150 мм или больше. Пила фиксируется на основании при помощи сварных ушек на наружной части подшипника и винтов М6.Пильный диск закрывается защитным козырьком, а обойма коробом. Из грузовых амортизаторов изготавливается протяжка, производятся отверстия для вентиляции, которые закрываются сеткой от пыли и стружки.



Изготовление осевой рукоятки

Удерживать циркулярку за стандартный держатель не очень и профессионально мастера, не говоря о простых любителях.Вернее, очень, но качество распила будет низким. Поэтому требуется создание осевой рукоятки. Для ее изготовления лучше использовать металлическую трубку или прут.

С целью присоединения элемента к редуктору на концах заготовки просверливаются отверстия. Фиксируется подготовленная ручка с помощью специальных крепежных деталей.


Регулятор глубины пропила


Схема регулировочной штанги

При создании циркулярки из болгаркиочной регулировки своими руками необходимое внимание для разработки конструкции за глубину пропила.Кусок металлического стержня диаметром не более 0,5 см будет ее служить. Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из углаков, лож впереди.

На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка. Утягивание и послабление этих двух гаек будет контролировать глубину пропила циркулярки. Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.

Циркулярная пила из обычной дрели

Изначально сооружается подобие стола. К столешнице прикрепляют четыре ножки. На поверхности столешницы размечается прорезь, из которой будет выступать режущий диск.

С обратной стороны столешницы на небольшом удалении от прорези для диска закрепляют прямоугольный брусок с вырезанным внутри круглым отверстием. Его диаметр должен быть равен диаметру патрона используемой дрели. При помощи лобзика вырезается намеченная прорезь.

Аналогично вырезается на другом листе фанеры, параллельно этой прорези вырезается еще одна прорезь, ширина которой должна быть равна ширине подготовленного деревянного бруска. Второй лист фанеры накладывается на первый так, чтобы прорези для диска совпали.

Во вторую прорезь укладывают деревянный брусок, к нему под прямым углом приклеивают прямоугольный лист фанеры, внешне напоминающий бортик. Именно он будет выступать в направляющей. Все деревянные элементы приклеивают и обязательно фиксируют при помощи болтов.

Превращение ручной циркулярки в настольную

Чтобы переделать самодельную циркулярку ручного типа в настольную, необходимый устойчивый, крепкий стол. Работать на нем будет не только удобно, но и безопасно. Основной порядок действий из следующих этапов:


Конструкция циркулярной пилы

  • Металлический стержень диаметром 1,5 - 2 см согнуть в форме буквы «П».
  • Нижнюю часть изогнуть, расплющить, прикрепить к столу надежным способом.
  • Из двух частей полой трубы из металла сварить Т-образный рычаг.
  • Поперечная часть изменить так, чтобы беспрепятственно надеть на перекладину основной части конструкции.
  • Скрепить металлическую конструкцию хомутами.
  • К концу установленного рычага прикрепить ручную циркулярку.

Если оснастить болгарку обычным отрезным кругом, тогда устройство можно использовать как отрезную конструкцию. Но глубина пропила составляет не более 8 см. Настольная циркулярка не подойдет для обработки толстых материалов или продольного распиливания.В этом случае оптимальным будет круглопильный станок, который тоже можно изготовить самостоятельно.

Круглопильный станок из ручной циркулярки


Устройство круглопильного станка

Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной.Главное отличие станка от настольного типа конструкции - крепление болгарки производится не над столом, а под его поверхностью.

Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядок 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станки направляющими элементами из бруса, закрепленными саморезами.

Из болгарки сделать циркулярку очень просто. Важно соблюдать правила безопасности.Станок желательно оборудовать защитным оргстеклом. Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Он может стать очень быстрым при работе на одной линии с кругом. Во время работы мастер должен быть максимально бдительным и осторожным.


Схема проверки работоспособности циркулярной пилы

Видео по теме: Циркулярка из болгарки

Публикации по теме


Создание фрезерно-копировального станка в домашних условиях


Варианты изготовления отрезка из болгарки своими руками

из болгарки своими руками

Пила ручная электрическая дисковая по дереву. Характеристики выбора

Дисковая электрическая пила сегодня среди инструмента занимает особое место. Простое, легкое и удобное приспособление для работы в различных условиях, кроме всего прочего, является самым сложным в техническом плане, сочетающим в себе:

  1. функциональная функциональность;
  2. большую надежность;
  3. отличную безопасность.

И поэтому при выборе наиболее подходящих параметров циркулярной пилы всегда будут возникать трудности с выбором наиболее подходящих параметров для циркулярной пилы.

Устройство

Дисковая монтажная пила имеет в своем составе следующие составляющие части:

  • основание;
  • корпус двигателя;
  • кожух защитный неподвижный;
  • пильный диск;
  • защитный подвижный кожух;
  • регулировочные приспособления;
  • рукоять с клавишей включения и блокировки;
  • упорных передняя ручка;
  • параллельной направляющей;

Параметры оборудования

Классификация дисковых пил сегодня в основном хотя и условно, но позволяет более четко классифицировать инструмент относительно задач, выполнение которых возможно с помощью этого инструмента.

Основным показателем при классификации этого оборудования является диаметр пильного круга, применяемого в пиле и, следовательно, толщина распиливаемого материала:

  • малый класс (40–50 мм) - листовые материалы, работа «по месту»;
  • средний класс (50–65 мм) - самый распространённый, универсальный;
  • профессиональное оборудование класс (65–140 мм)

В зависимости от глубины пропила, инструмента подбирается и мощность двигателя, и электронная начинка инструмента.

Немаловажным моментом выбора при неправильном удержании необходимо удерживать инструмент одной рукой для достижения ровного реза, кроме прочего соблюдать и правила техники безопасности, ведь высокие обороты пилы при неправильном удержании могут сыграть роковую роль.

Виды оборудования по функциональности

Рассматривая ручную электропилу как универсальный инструмент этого вида играет опорная плита.

Для практически всех видов моделей, сегодня присущи такие функции, соответствующие в стандартной комплектации:

  • Регулировка глубины пропила пилы;
  • регулировка угла наклона пилы.

Эти основные параметры во многом схожи для всех видов как бытовых экземпляров, так и для тяжелых профессиональных моделей, однако здесь следует учитывать, что:

  1. регулировка глубины пропила требует жесткой фиксации, и при условии поднятия двигателя и пилы высоко над поверхностью. плиты возникает вибрация, требующая больших усилий при удержании инструмента;
  2. возможность реза под квалификацией в профессиональных моделях реализована в более жесткой фиксации выбора уровня;
  3. функциональные возможности стационарного крепления пилы к какой-либо поверхности, с получением полноценной циркулярной пилы.
  4. выбирая оборудование примерного одного класса и близких по техническим параметрам, предпочтение следует обдавать моделям с платформой из алюминиевого литья, такие платформы более устойчивы, и менее подвержены деформации;
  5. следующим критерием выбора должны стать узлы фиксации положения пилы, именно от качества этих узлов во многом будет зависеть качество результатов работы.

Детали

Очень важные преувеличения место в любом циркулярной пиле является узлом крепления дисковой пилы к валу.Реализованные в различных моделях различные варианты крепления в основном сводятся к использованию различного рода гаек - как обычная шестигранной формы, так и специальные, под специальный ключ.

В процессе замены диска, однозначно положительной деталью будет являться стопор вала, применяемый для фиксации вала во время зажима гайки, тому же, что имеется в болгарках.

Виды в зависимости от мощности

В зависимости от диаметра пильного диска рассчитывается и мощность двигателя пилы.Условно, сегодня модели разделяются на следующие классы:

  • малой мощности до 800 Вт;
  • средней мощности от 800 до 1200 Вт;
  • большая мощность более 1200 Вт.

Такая классификация позволяет не только подобрать необходимый пильный диск, но и обеспечить правильную работу оборудования - для небольшого объема реза, для некоторых видов материалов, прежде всего пластика, требуются пилы с небольшим количеством оборотов или моделей, снабженных регулятором частоты оборотов.

Дополнительные функции пил

Для профессионалов, умеющих выполнять сложные работы, ручная циркулярка по дереву, кроме обычных видов работ и материалов может с успехом применяемым:

  • для раскроя листового материала большого формата;
  • для пропила пазов, на определенную глубину;
  • для пиления различных материалов, в том числе и листового металла;
  • для получения заготовок одного размера с использованием дополнительного упора.

▶ ▷ ▶ ▷ как сделать вал для циркулярки своими руками

▶ ▷ ▶ ▷ как сделать вал для циркулярки своими руками
Интерфейс Русский / Английский
Тип лицензия Бесплатно
-во просмотров 257
Кол-во загрузчик 132 раз
Обновление: 05-04-2019

как сделать вал для циркулярки своими руками - Вал для циркулярки своими руками - как самодельный винструментахруциркулярная-пиладелаем-самивал-для Cached Как сделать вал для циркулярки своими руками О том, как сделать вал для циркулярки своими руками, поговорим далее Вал для циркулярки своими руками: процесс изготовления моиинструментоврурежуш средневековья-для кэширования Таким образом, работа завершена, значит, значит , можно подводить некоторые ее итоги Теперь каждый знает о том, как сделать вал для циркулярки своими рук На самом деле все то, что было описано Как Сделать Вал Для Циркулярки Своими Руками изображениями Как изготовить циркулярный станок своими руками stanokgurustankikak-izgotovit-cirkulyarnyy Cached Изготовить станину для циркулярного станка своими руками очень просто Циркулярка своими руками: чертежи, описание и видео derevo-sruoborudovaniestankicirkulyarnaya Cached Перед тем как сделать циркулярку, а также смонтировать циркулярный стол своими руками, чтобы узнать все детали его работы отдельно, чтобы знать все тонкости его работы и монтаж Циркулярка своими руками - YouTube wwwyoutubecom часы? vADy_REqUbC4 Cached Собрать циркулярную пилу своими руками относительно сложно! Когда-то в комнате сделали циркулярную пилу, но она не нашла применения и сейчас собираюсь ее демонтировать. Механизм прилагается к Стол для циркулярки своими руками с чертежами: как правильно винструментахруциркулярная-пиладелаем-самистол Закэшировано Но как быть, если необходимость возникла случайно или стоимость изделия в магазине смущает? Ответ простой сделать стол для ручной циркулярной пилы своими руками Циркулярка из дисковой пилы своими руками: как сделать stroimguruinstrumentytsirkulyarku-iz-diskovoj Cached Как сделать верстак Стол для циркулярной пилы своими руками можно сделать из плиты МДФ, ДСП, толстой фанеры, дерева, Пластиковый материал своими руками Этапы работы: Циркулярка - YouTube wwwyoutubecom watch? vIBTWqWC0jFs Cached Пример самодельного станка - циркулярки из подручных средств Довольно неплохой вариант Инструмент Циркулярка своими руками: как сделать циркулярную пилу из stroy-podskazkarucirkulyarnaya-pilasvoimi сделать Как-rukami? Как сделать циркулярную пилу из ручной и приспособления для нее по чертежам? Как сделать циркулярную пилу своими руками: чертежи, руководство обустроенруинструменты-и-оборудованиемеханизированные Кэшированные Торцовочная пила по дереву изготовление из циркулярки своими руками Ручной трубогиб для профильной трубы как сделать по чертежам своими руками? Рекламные результаты для вас Бесплатная загрузка веб-браузера Mozilla Firefox wwwmozillaorg Загрузите Firefox - более быстрый, умный и простой способ просмотра веб-страниц и всего 1 2 3 4 5 След. 3,230

  • Расписание фильмов, афиша, новинки, фотогалеря, акции.Joomla! - движок динамического портала и система управления Conte
  • NT. quot; Скоро здесь появится актуальное расписание. Как сделать деньги на автомобильных выхлопах. Стартап Air Ink решил делать деньги буквально из воздуха. Он делает из смога и час
  • бильных выхлопах. Стартап Air Ink решил делать деньги буквально из воздуха. Он делает из смога и частичек сажи, парящих в воздухе, чернила для ручек. Портал о бизнесе и для бизнеса в сельском хозяйстве. Информация и советы по отраслям сельского хозяйства, блоги, форумы, объявления о поиске или предложении товаров и услуг.Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. Сайт для женщин quot; Ева.руquot ;: форумы, конкурсы, доски объявлений. Красота, беременность, дети, дом, здоровье, рецепты, любовь. Место для встреч с друзьями и для поиска новых. Возможность найти одноклассников, однокурсников и бывших коллег по работе. Возможность организации сообществ по интересам. Торговая площадка для покупки и продажи авторских ручной работы и дизайнерских вещей.Работы мастеров: шитье, бисероплетение, роспись, керамика.

дом

новинки

  • металла Пластиковый материал не подходит Этапы работы: Циркулярка - YouTube wwwyoutubecom watch? VIBTWqWC0jFs Cached Пример самодельного станка - циркулярки из подручных пиллярков Довольно неплохой вариант Инструмент Циркулярка своими руками: как сделать из циркулярка -пиласвоими-руками Кэшировано Как сделать циркулярку своими руками? Как сделать циркулярную пилу из ручной и приспособления для нее по чертежам? Как сделать циркулярную пилу своими руками: чертежи
  • если необходимость возникла случайно или стоимость изделия в магазине смущает? Ответ простой сделать стол для ручной циркулярной пилы своими руками Циркулярка из дисковой пилы своими руками. своими руками - YouTube wwwyoutubecom смотреть? vADy_REqUbC4 Cached Собрать циркулярную пилу своими руками сравнительно сложно! После того как номер сделал циркулярной пилой

Достигнут лимит запросов по объявлению sasXML

Расписание фильмов, афиша, новинки, фотогалеря, акции. Joomla! - движок динамического портала и система управления контентом. quot; Скоро здесь появится актуальное расписание. Как сделать деньги на автомобильных выхлопах. Стартап Air Ink решил делать деньги буквально из воздуха. Он делает из смога и частичек сажи, парящих в воздухе, чернила для ручек. Портал о бизнесе и для бизнеса в сельском хозяйстве. Информация и советы по отраслям сельского хозяйства, блоги, форумы, объявления о поиске или предложении товаров и услуг. Женский информационно-развлекательный портал.Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. Сайт для женщин quot; Ева.руquot ;: форумы, конкурсы, доски объявлений. Красота, беременность, дети, дом, здоровье, рецепты, любовь. Место для встреч с друзьями и для поиска новых. Возможность найти одноклассников, однокурсников и бывших коллег по работе. Возможность организации сообществ по интересам. Торговая площадка для покупки и продажи авторских ручной работы и дизайнерских вещей. Работы мастеров: шитье, бисероплетение, роспись, керамика.

Циркулярная пила своими руками из ручной дисковой пилы (мартышка)

Для домашней столярной мастерской кроме качественного стола нужна качественная циркулярная пила, которую можно купить или сделать своими руками. Как сделать циркулярку в домашних условиях? Достаточно иметь самые простые материалы и немного терпения.


Что следует подготовить:

  • дисковая пила ручная необходимая мощность;
  • лист фанеры 11-13 мм;
  • мебельные болты с шляпкой м-8;
  • саморезы и брусок 40х40;
  • провод, выключатель (можно автомат) и мебельные направляющие.

Инструменты для работы:

  • лобзик для распиловки фанеры;
  • ручная дисковая пила;
  • шуруповерт, дрель ,;
  • ручной инструмент - молоток, отвертка, линейка.

Этапы сборки пилы циркулярной

Циркулярка из мартышки со станиной делается поэтапно. Ни каких изменений в конструкцию ручной пилы вносить не требуется. Важная деталь - сделать станину для станка и правильно подключить режущий инструмент.
По представленной схеме стол из фанеры и брусков, а также столешница. Подошва пилы фиксируется с внутренней стороны столешницы.



Дисковая пила фиксируется при помощи болтов м-8. а шляпки лучше утопить в фанере. По углам столешницы следует сделать отверстия для крепежа остальных деталей.

На переднюю часть стола устанавливается переключатель - автомат или любой тумблер с кнопками.Подключить пилу к выключателю можно 2-мя способами - соединить провода или зафиксировать кнопку пуска на пиле в нажатом положении, подключив выключатель к розетке. Последний вариант исключает разбору ручного инструмента.
Для удобства работ лучше установить направляющий упор, который может быть выполнен как в одном положении, так и в передвижном. На фото представлен вариант передвижной конструкции, что удобно для обработки и распиловки древесины любой ширины.


В результате кропотливой работы получается вот такая стационарная циркулярная пила, которая не уступает по техническим характеристикам технике профессионального класса.

На видео представлен пример изготовления циркулярки в домашних условиях одним из мастеров.

Делаем циркулярку из дисковой пилы своими руками

Станки и инструменты / 09 мая, 2018,23; 00 / 11388
Стационарная циркулярная пила крайне необходима для тех, кто выполняет столярные работы для своих нужд или делает разные предметы на заказ.Такой стационарный станок отличается удобством в работе - особенно длительной и монотонной. С ним у мастера спина находится в прямом положении, поэтому устает меньше.

Сегодня в магазинах станки и инструменты в огромном выборе моделей. Однако для выхода из положения приходится искать другие решения. Один из таких примеров - мастер своими руками изготовил стационарную пилу, взяв ручную дисковую. В какой способ у него это получилось - посмотрим ниже.

Перечень необходимых материалов:
• ручная дисковая пила;
• фанера 11 мм;
• болты М-8 с мебельной шляпкой;
• шурупы;
• выключатель;
• провод;
• брус 40х40;
• направляющие для мебели.

Список инструментов:
• электрический лобзик;
• ручная дисковая пила;
• дрель;
• шуруповерт;
• молоток;
• отвертка;
• плоскогубцы;
• линейка.

Как собрать стационарную циркулярную пилу


Как мы уже отмечали, для своей циркулярной пилы автор использовал ручную дисковую.При этом он внес никакие изменения в саму конструкцию пилы. В этом случае мастер сделал стол, подошву пилы прикрепил снизу столешницы - там, где перед этим выполнен пропил для диска. Он просверлили отверстия, а потом пропилил. Взяв фанеру и брус 40х40, сделал основание.

После этого автор взял фанеру, выпилил столешницу. Лучше, чтобы она была ламинированная или лакированная, с ровной и гладкой поверхностью. Как было описано, выполнен пропил, по углам просверлены отверстия для креплений.

Внизу столешницы мы крепим дисковую пилу, используя болты М-8. При этом шляпки болтов должны быть утоплены в фанере.

Автор установил и подключил выключатель, зафиксировал кнопку включения в разъемой позиции, и выключил подключил к розетке. Поэтому разбирать пилу не нужно, и подключать к ней что-то - тоже.

Для более удобной работы со станком умелец изготовил передвижной упор на направляющих для мебели.
Алюминиевый уголок послужил для продольного упора.
Чтобы его отрегулировать, ослабить болты и передвинуть на нужное для дальнейших работ расстояние.
Однако в таком положении пилы будут потеряны 10–20 мм.
Вот такую ​​пилу теперь имеет автор.
А из этого видеоматериала можно узнать еще много полезного.
