Устройство и характеристики лампы светодиодной Е40

Светодиоды методично вытесняют из обращения не только бытовые лампы накаливания, но и промышленное осветительное оборудование. Желание сэкономить заставляет предпринимателей и муниципальную власть искать менее энергозатратные устройства.

Отличным вариантом для организации освещения на большой площади является лампа светодиодная E40, конструкция которой совместима со многими находящимися в эксплуатации светильниками.

В этом материале мы расскажем об устройстве светодиодных ламп, их разновидностях и сфере применения.

Содержание статьи:

Устройство светодиодной лампы

За счет большого диаметра цоколя светодиодная лампочка E40 без проблем вмещает внутри себя множество электронных компонентов. А её увеличенный объем корпуса позволяет равномерно распределять тепло, предупреждая перегрев изделия.

Благодаря своим конструкционным особенностям LED-лампа E40 получает и множество других достоинств.

Общие конструкционные элементы

Светодиодные лампы E40 могут довольно сильно отличаться внешним видом. Всех их объединяет лишь тип винтового цоколя, диаметр которого составляет 40мм. Несмотря на внешние отличия, конструкция таких лампочек имеет общие черты.

Структурная схема светодиодной лампы E40

Более предпочтительны однородные открытые радиаторы, которые напрямую передают тепловую энергию от нагретой печатной платы в окружающий воздух

Основные составные их части следующие:

Рассеиватель. Представляет собой матовую объемную оболочку из пластика, расположенную вокруг светодиодов. Она обеспечивает максимально равномерное распределение света по всей окружности лампы.
Светодиодные кристаллы, являющиеся непосредственными светоизлучателями. Они расположены на печатной плате и могут быть трех разновидностей: SMD, COB, Filament.
Печатная плата. Имеет вид теплопроводящей металлической пластины, которая способствует передаче тепла от работающих светодиодных кристаллов к радиатору.
Алюминиевый или металлопластиковый радиатор. Располагается обычно между цоколем и колбой, имеет ребристую форму, предназначенную для увеличения площади теплоотдачи лампочки.
Драйвер. Представляет собой микросхему, обеспечивающую пониженным напряжением и постоянным током светодиодные кристаллы. Качественный драйвер не должен приводить к миганию лампы при её работе.
Диэлектрический пластиковый или керамический вкладыш, который разграничивает находящийся под напряжением цоколь и остальные структурные элементы светодиодной лампочки.
Винтовой металлический цоколь E40, диаметром 40 мм. Он служит для крепления лампы в светильнике и обеспечивает передачу тока от патрона к драйверу.

Если цоколь светодиодной лампы типа E40 всегда одинаков, то внешняя форма колбы и радиатора может сильно варьироваться.

Галерея изображений

Фото из

Устройство лампы E40 «Кукуруза»

Драйвер внутри светодиодной лампы типа «Кукуруза»

Грушевидная светодиодная лампа в разрезе

Драйверы светодиодных лампочек

Мощный светоизлучающий кристалл генерирует много побочного тепла. Для поддержания приемлемой рабочей температуры внутри корпуса таких ламп необходим радиатор с большой площадью поверхности.

Поэтому размеры и форма светодиодных устройств во многом обусловлена их и другими техническими характеристиками.

Особенности цоколя Эдисона

Буква E в маркировке резьбового цоколя обязана своим происхождением изобретателю ламп Томасу Эдисону, который запатентовал это инженерное решение более 100 лет назад.

Его конструкция не изменилась за столетие благодаря ряду преимуществ:

простота и прочность монтажа;
большая площадь контакта с внутренней поверхностью патрона;
легкость производства;
возможность установки внутри цоколя дополнительных деталей.

Наиболее распространенными форматами винтовых цоколей являются , и E40. Двузначная цифра в маркировке обозначает их наружный диаметр.

Если размер винтового цоколя лампочки меньше, чем внутренний диаметр патрона, то можно приобрести недорогой переходник. Он позволит подогнать устройства друг другу

Цоколь E40 ранее использовался в дуговых ртутных лампах и лампочках накаливания. Его большой размер был обусловлен необходимостью увеличения площади контакта с патроном, а также стремлением снизить нагрев стеклянного цоколя в узком месте.

Светодиодные лампы E40 производятся лишь с целью обеспечить совместимость со старыми светильниками. Никаких объективных причин использования таких больших цоколей на данный момент нет.

Принципиальные электрические схемы

Стоимость и надежность LED-ламп E40 во многом зависит от количества и качества деталей драйвера. А в его основе лежит микросхема, которая может изготавливаться в различных функциональных вариантах.

В простейшем исполнении драйвер состоит из небольшого конденсатора и выпрямителя напряжения. Ограничителем тока нагрузки выступает SMD резистор, расположенный на светодиодной плате. Эта элементарная схема не содержит даже трансформатора, что заставляет использовать в ней строго определенное число светодиодов.

Простейшая электросхема светодиодной лампы

Отремонтировать светодиодную лампу с простейшей схемой может человек с базовыми знаниями в области электроники. А для перепаивания сгоревшего светодиода достаточно лишь мультиметра и паяльника

В таком дешевом варианте свет лампы будет пульсирующим, что может негативно сказаться на общем здоровье находящихся рядом людей.

Наиболее сложные включают следующие структурные элементы:

мостовой выпрямитель напряжения с емкостным балластом, ограничивающим входной ток;
несколько конденсаторов повышенной емкости, расположенных на разных уровнях схемы;
система обратной связи, позволяющая регулировать параметры напряжения и тока;
электросхема диммирования, делающая возможным плавное регулирование светимости лампы.

Качественный драйвер полностью убирает пульсацию LED-лампы и стабилизирует подаваемое на светодиоды напряжение.

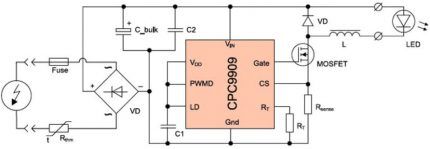

Многофункциональная электрическая схема светодиодной лампы

Большой внутренний объем светодиодной лампочки формата E40 позволяет без проблем разместить в ней все необходимые элементы микросхемы

Это увеличивает общий срок службы изделия и повышает его КПД. Сложные схемы имеют и недостатки:

большой размер;
сложность ремонта;
дороговизна.

Помимо двух рассмотренных электрических схем существует множество промежуточных вариантов внутреннего устройства драйвера. Потребителями востребованы лампочки различной конструкции. Например, для ночного освещения безлюдных промышленных площадок будет достаточно лампы с простейшим драйвером.

Разновидности светодиодных ламп E40

Промышленное осветительное оборудование конструкционно намного разнообразнее бытового. Соответственно, и характеристики ламп для него требуются различные. Большое значение имеет направленность света, возможность работы в непрерывном режиме и защищенность корпуса.

Галерея изображений

Фото из

Односторонняя светодиодная лампа E40

Цилиндрическая светодиодная лампочка

Светодиодная лампа с полукружным радиатором

Светодиодные лампы с активным охлаждением

Производители же следуют за спросом и предлагают потребителям следующие модификации светодиодных ламп:

пыле- и влагозащищенные;
с рабочим напряжением 110 или 220 В;
углом свечения от 120 до 360 градусов;
мощностью от 10 до 500 Вт;
из пластиковых, алюминиевых, жаропрочных материалов;
с матовой, прозрачной колбой, с открытыми светодиодами;
с датчиками освещенности, движения;
;
виброустойчивые, взрывобезопасные.

У малоизвестных производителей светодиодных ламп дополнительные опции могут быть в большей степени маркетинговым ходом, чем реальным преимуществом. Поэтому приоритет при покупке следует отдавать осветительной продукции известных брендов.

Особенности промышленных светодиодных ламп

Осветительные приборы с цоколем E40 используются лишь в промышленной и общественной сфере. Бытовых изделий такой конструкции просто не выпускают.

К промышленным светильникам предъявляются повышенные требования по надежности и устойчивости к внешним факторам. Поэтому и работающие в них светодиодные лампы E40 также обладают рядом особенностей:

Значение коэффициента мощности составляет 0,9-0,95, а у бытовых лампочек – 0,7-0,9.
Светодиоды зачастую имеют индивидуальные линзы, изменяющие направленность светового потока.
Расширенный диапазон рабочих температур. Драйвер в лампочках E40 рассчитан на нагрев до 110-120 °C и охлаждение до -50 °C мороза.
Увеличенный ресурс службы – до 10 лет непрерывного свечения.
Корпус зачастую имеет антивандальную защиту для предотвращения механического повреждения светодиодов.
Размещение светодиодов на плате предполагает возможность их замены при ремонте.
Большинство ламп E40 защищено от ветра, дождя и пыли.
Усиленный радиатор позволяет активно отводить тепло при круглосуточной работе.
Увеличенный коэффициент цветопередачи.
В отличие от ртутных ламп, светодиодные не требуют установки дополнительных пусковых устройств.

Вышеописанные преимущества значительно увеличивают стоимость светодиодных ламп с цоколем E40. Но за счет повышенной надежности и увеличенного срока работы такие изделия снижают эксплуатационные затраты предприятий. Единожды поставив в светильники такие светодиодные лампочки, можно не беспокоиться о них на протяжении нескольких лет.

Сравнение дуговых ртутных и светодиодных ламп

Светодиодные лампочки, в отличие от ртутных, экологически безопасны, потребляют меньше электроэнергии и более долговечны при аналогичном световом потоке

Осветительное оборудование с цоколем E40 замещается современными моделями довольно медленно. Причина – отсутствие новых альтернативных стандартов для подключения съемных светодиодных ламп. Ещё одним тормозом обновления оборудования является безразличность промышленных потребителей к дизайну и моральному устареванию устройств.

Сферы применения ламп E40

Нишу устройств с направленным световым потоком в промышленной сфере давно заняли светодиодные прожекторы. Лампочкам с цоколем E40 отведена ниша рассеянного освещения больших площадок и помещений.

Холодный свет лучше воспринимается глазами водителей ночью, поэтому освещение дорог производится преимущественно лампочками E40 с высокой цветовой температурой

Основными местами их использования являются:

Уличная территория промышленных объектов, складов, транспортных баз, общественных заведений.
Придорожные фонарные столбы.
Дворы частных домов, дач.
Торгово-развлекательные центры.
Производственные цеха с высокими потолками.
Стадионы.
Ангары.
Детские площадки.

В зимнее время светодиодные лампы хороши тем, что при попадании на них снега не создаётся разницы температур в различных частях корпуса. Благодаря этому не нарушаются прочностные характеристики их колб.

Цоколь E40 является пережитком прошлого, поэтому вряд ли в будущем он будет использоваться в новых сферах.

Выводы и полезное видео по теме

В видеороликах демонстрируются светодиодные лампочки E40 в работе, а также рассматривается их внутреннее устройство.

Сравнение светодиодных ламп с различными цоколями:

Обзор и внутреннее устройство светодиодной лампочки E40:

Тестирование мощных светодиодной лампы E40 типа «кукуруза»:

Родной цоколь E40 в светодиодных лампочках используется всё реже. Причиной тому желание производителей угодить максимальному количеству потребителей. Зачастую они просто комплектуют изделия формата E27 переходником на больший диаметр. Однако это не мешает LED-лампам с сорокамиллиметровым диаметром цоколя качественно освещать огромные помещения и экономить деньги коммунальных и коммерческих предприятий.

Появились вопросы по теме статьи? Вы можете задать их в блоке с комментариями, который расположен под статьей. Также у вас есть возможность дополнить этот материал интересными сведениями и фактами которые вам известны о светодиодных лампах Е40.

Лампы энергосберегающие E40 большой мощности

Современные энергосберегающие лампы

Современные энергосберегающие лампы широко применяются и спрос на них постоянно растёт. К энергосберегающим лампам относится два вида источника света. Компактные люминесцентные газоразрядные лампы и светодиодные.

Компактные лампы люминесцентного свечения состоят из цоколя, электронного пускорегулирующего устройства и колбы. Стеклянная колба изготавливается двух видов U-образная или спиральная. Колба заполнена парами ртути и запаяна. Изнутри стекло колбы покрыто люминофором. При высоком напряжении в колбе происходит разряд, заставляя пары ртути выделять ультрафиолетовое излучение. Люминофор ультрафиолетовое излучение трансформирует в видимый свет.

Электронный пускорегулирующий аппарат зажигает лампу и поддерживает её горение. Также он стабилизирует напряжение, предотвращая эффект мерцания.

Цоколь энергосберегающих ламп выполняется в виде разъёмов под точечные светильники, для малого, обычного и крупного патронов. Чаще встречаются и применяются лампы с цоколем Е-27, Е-40, Е-14. В U-образных колбах количество дуг колеблется от трёх до шести. Диаметр U-образной колбы и спиральной 7 – 12 мм.

Излучаемый свет энергосберегающих ламп измеряется температурой по шкале Кельвина в диапазоне от 2700 К до 6400 К. Для глаз в цветовом восприятии это будет соответствовать 2700 К – тёплый белый свет. Лампы со светом в 4200 К будут излучать дневной белый свет. Холодный белый свет излучают лампы с температурой 6400 К.

Выбирая компактную энергосберегающую лампу надо обращать внимание на соответствие патрона лампы и цоколя в светильнике. Также диаметр колбы должен подходить под размеры плафона. Мощность лампы подбирается индивидуально, как и цветовая гамма. Следует учитывать, что мощность энергосберегающей лампы в 25 Вт, соответствует мощности лампы накаливания в 150 Вт. Разница в цене ламп с U-образной колбой и спиральной формы объясняется не качеством и долговечностью, а стоимостью процесса изготовления. Лампы с колбой спиралевидной формы дороже.

Утверждение, что люминесцентные лампы испускают вредные для человека ультрафиолетовые лучи, не подтверждается. Излучение ультрафиолета настолько мало, что если над обнажённым участком тела, ближе 50 см, держать люминесцентную лампу более 20 часов, возможно, возникнет некоторое покраснение. На больших расстояниях ультрафиолетовое излучение рассеивается.

Действительно опасным элементом в энергосберегающей лампе являются пары ртути. В люминесцентных лампах может находиться до 70 мг ртути. Ртуть очень ядовита и при попадании в организм человека наносит серьёзный вред внутренним органам. С колбами энергосберегающих ламп нужно обращать очень осторожно. Если колба разбилась: необходимо сразу начать проветривание помещения, тщательно и аккуратно собрать все осколки в герметичную посуду, поверхность на которой разбилась колба, обработать раствором марганца.

Новейшие источники освещения, светодиодные лампы, экономичные и долговечные. Выпускаются с различными марками цоколя, под все виды патронов. В последнее время налажен выпуск ламп с цоколем Е-14 и Е-27, для непосредственного вкручивания в патрон с напряжением в 220 В.

Лампы светодиодные с цоколем Е40: особенности, производители и отзывы

Светодиодные лампы с цоколем Е40 – это инновационные осветительные приборы. Их отличает эффективность, экономичность и долговечность. Такие устройства характеризуются узкой областью использования, поскольку они имеют крупные размеры и высокую мощность. Аналог ДРЛ 400 светодиодные лампы с цоколем Е40 наиболее экологичны и менее энергоемки. Сегодня самыми известными и хорошо зарекомендовавшими себя являются производители Feron и Camelion.

Общая характеристика

Светодиодные лампы с цоколем Е40 представляют собой колбу, внутренняя поверхность которой покрыта веществом. Оно способствует созданию излучения, трансформирующегося в поток света. В течение длительного времени такой цоколь устанавливали в советские лампы накаливания, а сегодня производят с ним энергосберегающие люминесцентные устройства. Лампа Е40 вводится в аналогичный патрон, диаметр резьбы которого составляет 40 мм. Такой вариант – самый большой среди устройств с таким же цоколем. Именно по этой причине лампы с цоколем Е40 называют голиафами.

Разновидности

Цоколь Е (Эдисона) представляет собой винтовой элемент, вкручивающийся в патрон. Наличие резьбы позволяет быстро устанавливать лампы, при этом отсутствуют какие-либо ограничения на монтаж светильников различных типов. Резьбовой держатель можно вкручивать в осветительный компактный прибор либо крупногабаритную люстру. Такой цоколь пользуется большим признанием в освещении улиц. В маркировке есть специальные цифры, которые указывают на диаметр винтовой части держателя. Е40 – это крупное изделие, и его диаметр составляет 40 мм.

Светодиодные лампы с большим цоколем Е40

Соответственно, мощность лампы будет достаточно высокая – вплоть до 120 W. Для светодиодного освещения это очень существенно, ведь в сравнении с аналогами мощностью 8 W, они могут освещать достаточно большую территорию. Интенсивность светового потока обеспечивается определенными факторами, среди которых:

особенности колбы – уровень прозрачности и форма;
количество и вид используемых диодов;
мощность.

В мощных световых источниках с цоколем Е40 задействуются чипы с различными характеристиками. Самым востребованным видом считается SMD с разными габаритами. Размеры диода дают возможность определять интенсивность излучения.

Формы устройств

Самыми распространенными формами конструкции светодиодных ламп с цоколем Е40 являются:

G. Это округлая лампа, которая производится в виде маленьких шариков и больших шарообразных устройств.
Свеча по ветру, или СА. Она имеет привлекательную форму и зачастую применяется в декорировании интерьера квартир и офисов.
PAR и MR. Это отражатели, которые оснащены плоскими поверхностями.
BR и R. Это отражатели разных размеров, используемых в точечном освещении объектов.
Т. Они характеризуются трубчатой конструкцией, которая визуально схожа с початком кукурузы.

Температура цвета

Светодиодные лампы с цоколем Е40 имеют важный параметр – температуру оттенка осветительных элементов. Обычно производители предлагают устройства с холодным и нейтральным светом, поскольку они, как правило, используются в уличном освещении и промышленных зонах. Показатель температуры варьируется от 4000 К до 6000 К. Также компании выполняют индивидуальные заказы. Как показала практика, лампы Е40 способны регулировать температуру света 2700-8000 К. Стоит заметить, что нормальная температура в помещении составляет 2600-3200 К – это белый теплый, и 3700-4200 К – это белый естественный.

Экономичность и мощность

У данного вида освещения могут быть разные формы – спиралевидная или U-образная. От этого зависит и цена светодиодной лампы с цоколем Е40. Производитель увеличивает дуги или витки спирали, что повышает мощность устройства. Наиболее компактные лампы в итоге способны достигать мощности в 250 Вт, а это аналогично мощности лампы накаливания в 1250 Вт. Причем 15 Вт – это средняя мощность типовых ламп с цоколем Е40, которые выпускаются среди многообразия других осветительных приборов. Важное и главное качество прибора для освещения, которое положительно выделяет его среди других устройств, — это экономичность. Светодиодные лампы 100 ватт с цоколем Е40 характеризуются модифицированным механизмом пусковой системы и высоким КПД.

Преимущества

Независимо от напряжения, такие осветительные приборы не мерцают и не пульсируют. Это мощнейшие устройства, которые используются в освещении автомобильных дорог, улиц и шоссе. Именно по этой причине важна внешняя защита. Лучше всего с этим справляется алюминиевый радиатор, защищающий от перегрева. Его отсутствие приводит к значительному падению световой отдачи светодиодов.

Светодиодной лампе не страшны негативные воздействия окружающей среды:

температурных перепадов;
атмосферных катаклизмов;
механических повреждений.

Светодиодные лампы цоколь Е40 аналог ДРЛ 400

Светодиодные уличные лампы с цоколем Е40 функционируют при температуре от +40 °С до +50 °С. Даже при резких перепадах климатических условий они показывают отличные показатели световой отдачи и служат минимум 10 лет. Они не нуждаются в постоянном обслуживании и специальной утилизации. Еще одним неоспоримым преимуществом считается то, что лампы характеризуются высококачественным корпусом, который делается из толстого поликарбоната с антивандальной защитой. Это уберегает линзы от механических повреждений.

Особенности строения

Стандартными габаритами светодиодной лампы Е40 считаются 275 х 100 мм. По этой причине данное устройство целесообразно устанавливать в больших фонарях и прожекторах. Лампа представляет собой блок, который составлен из множества светодиодов. Каждый диод монтируется индивидуально в персональную лупу. Благодаря такой структуре, устройство может функционировать в разных условиях, даже тогда, когда один светодиод перестает работать.

Подобная конструкция дает возможность делать зрительно свет максимально ярким, в сравнении с газоразрядными лампами. Единственной не очень приятной особенностью в такой ситуации является рассеянный, то есть неяркий, свет. В устройствах есть функция регулировки свечения. Она обеспечивается тем, что при производстве ламп применяются светодиоды различных оттенков. Поэтому можно изменять уровень светового излучения. Светодиодные устройства Е40 не имеют в своем составе каких-либо вредных компонентов. Это позволяет утверждать, что они идеальны для поддержания здоровья населения и хорошего состояния окружающей среды, поскольку лампы не нуждаются в особой утилизации. Это является ее неопровержимым преимуществом перед многими современными энергосберегающими устройствами.

Сферы применения

Светодиодные лампы с большим цоколем Е40 активно заменяют другие виды в уличном освещении. Их применяют с целью освещения территории при детских садиках, образовательных учреждениях и жилых домах. Свойство данных изделий состоит в экономичности, что особенно важно при освещении цехов, заводских помещений и промышленных зон. Лампы Е40 постоянно используют в автосервисах, торговых центрах, складских помещениях и других объектах. Одной из важных функций считается подсветка архитектурных сооружений, скверов, городских парков и культурных памятников. К тому же они являются отличным решением вопроса об освещении магистралей, трасс и пешеходных зон, а также мест, где наблюдается большое скопление людей – транспортных развязок и колец, шоссе и площадей.

Благодаря тому что светодиодные лампы Е40 помогают минимизировать энергопотребление и функционировать на протяжении минимум 10 лет, их все чаще и чаще выбирают пользователи.

чем отличаются и где применяются такие лампы

Осветить помещение десятью стандартными лампами или одной, но мощной, – решение зависит от предназначения подсветки. Когда нужен яркий свет из одного источника, предпочтение отдается лампам Е40. По сравнению с привычными лампочками, которые вкручиваются в светильники, приборы с цоколем Е40 выглядят гигантами, поэтому получили прозвище «голиафы». Однако размеры – не единственная особенность этих ламп.

Параметры лампочек-великанов

Большая колба сразу привлекает внимание, но это не главное отличие ламп Е40. Конструкционная особенность – увеличенный диаметр патрона. Если в стандартных приборах размер цоколя – 14 или 27 мм, то у этих лампочек диаметр патрон – 4 см. Такие размеры объясняются не стремлением конструкторов к гигантомании, а рабочими требованиями, ведь эти устройства по мощности и яркости свечения ближе к прожекторам, чем к обычным лампочкам, поэтому увеличенный цоколь нужен для бесперебойной работы светильника.

Характеристики ламп Е40:

мощность до 150 Вт: эти приборы по мощности в 5–10 раз превосходят классические лампы Е27;
цоколь – винтовой, лампа вкручивается в патрон;
рабочее напряжение – 220 V;
плафон в виде вытянутой колбы, «груши», «кукурузы»;
тип колб: прозрачные или матовые;
цветовая температура – 2700–6500 К: свечение от тепло-желтого до ярко-белого оттенка.

Большому кораблю – большое плавание: сферы применения ламп Е40

Понятно, что лампу-великан не используют, чтобы осветить спальню или кладовку на 2 м

2. Эти устройства предназначены для освещения габаритных помещений и открытого пространства.

Примеры объектов, которые освещает лампа е40:

промышленные помещения: склады, цеха, ангары;
уличное освещение: лампы устанавливаются в фонари;
дворы, придомовые территории;
подъезды;
дачные участки;
детские и спортивные площадки.

Какую лампу выбрать: мнение и объяснение экспертов

В светильниках повышенной мощности традиционно использовались галогенные и люминесцентные лампы. Однако с появлением светодиодных источников света ситуация изменилась. LED-лампы Е40 своими параметрами доказывают, что светлое будущее – за ними.

Преимущества светодиодных приборов:

экономичность: потребление энергии уменьшается в 1,5–3 раза;
надежность: колба не разбивается, лампа не взрывается; степень защиты – IP 64 и выше: это значит, что внутрь корпуса не проникают влага и грязь;

яркость светового потока – до 16,5 тысяч люменов;
безопасность: отсутствие вредного излучения, экологичность лампы;
угол рассеивания излучения – 120–360 градусов;
срок службы – 60–80 тысяч часов.

С таким набором характеристик неудивительно, что светодиодные лампы Е40 могут использоваться везде, где нужен яркий и безопасный свет: от площадки детского сада до заводского цеха.

Светодиодные лампы с цоколем Е40 Samsung в Москве

Cветодиодные лампы е40 для уличного освещения на основе светодиодов большой мощности для уличного освещения Samsung Osram Philips CREE по оптовым ценам в Москве для складов и улиц.

Светотехнический завод Светорезерв производит светодиодные лампы е40 для уличного освещения, а также другие виды и типы уличных LED светодиодных ламп для наружнего и внутреннего освещения, которые представлены на российском рынке и в мире. На сайте мы публикуем самые популярные модели. Наши конструкторские, производственные и технические возможности позволяют выпускать лампы следующих модификаций:

— с постоянным и переменным током (AC/DC) 12, 24, 36, 48, 60, 110, 220, 380 В

— из огнеупорного пластика, алюминия, различных видов металлов и сочетании этих материалов

— все виды цоколей Е14, Е27, Е40, MR11, G5.3 MR16, G4, G9, G13 (T5, T8), G24, G53 AR111, GU10, PAR30, PAR38 и иные

— матовые, прозрачные и с рефленной поверхностью

— лампы с различными датчиками: движения, освещенности, звука

— диммируемые лампы, в том числе с управлением (например программой LED manager)

— с использование светодиодов различной модификации (SMD, модули, одноватные и др) и блоков питания различных производителей.

Все лампы прошли государственную сертификацию Ростандарт и единого таможенного союза, соответствуют параметрам государственных стандартов системы ГОСТ, имеют индивидуальный номер, гарантийный марки, технические паспорта и гарантийные талоны.

Наша продукция — лампа светодиодная е40 аналог дрл 250 полностью заменяет не эффективные ртутные лампы.

Лампа светодиодная е40 аналог ДРЛ или ДНАТ состоит из светодиодов, которые долговечны и функциональны.

Быстрый модельный ряд	Размер,мм	Вес, кг
ЛМС-30-40 E40-30-40 E40 5000-6000K 30W	Φ93X195	0,5
ЛМС-28-40 E40-28-40 E40 5000-6000K 28W	Φ93X195	0,5
ЛМС-20-40 E40-20-40 E40 5000-6000K 20W	Φ93X185	0,35
ЛМС-60-40 E40-60-40 E40 5000-6000K 60W	Φ93X277	0,6
ЛМС-40-40 E40-40-40 E40 5000-6000K 40W	Φ93X275	0,5
ЛМС-40-150 E40-40-150 E40 5000-6000K 150W	Φ93X315	1,1
ЛМС-40-250 E40-40-250 E40 5000-6000K 250W	Φ298X187	2,2
ЛМС-40-80 E40-40-80 E40 5000-6000K 80W	Φ120X280	0,9

Купить лампу е40 светодиодная для замены энергоемких газоразрядных ламп ДРЛ250 или ДНАТ250 в системе наружного освещения с цоколем Е40, позволит существенно снизить энергопотребление в г. Москве, не снижая при этом показателей качества и обеспечивая длительный срок эксплуатации без необходимости специального обслуживания и частой замены ламп в светильниках. Светодиодные лампы с цоколем Е40 могут подойдут для любых приборов уличного освещения.

Эти лампы, в отличие от ДНАТ250 подключаются к сети 220 В напрямую и не требуют установки дополнительных пускорегулирующих аппаратов с зажигающим устройством, которое может часто выходить из строя а также достаточно габаритное.

Светодиодные лампы е40 цена постоянно снижается. Они позволят снизить потребление электроэнергии в 8 раз по сравнению с лампами ртутного типа ДРЛ250.

Так, например, СЛ30-Е40 потребляет при работе 38-40 Вт, а у ДРЛ250 – 250 Вт по паспорту (а фактически – 330Вт), при этом у второй лампы КПД всего 65%, что гораздо ниже аналогичного показателя СЛ30-Е40, который достигает 90%. При этом светодиодные лампы е40 большой мощности обеспечивает превосходный световой поток, не уступающий, и даже превосходящий ДРЛ250 несмотря на то, что у Е40 он составляет 2600 Люменов, а у ДРЛ 250 – в 5 раз больше. Это стало возможным, благодаря особенной конструкции светодиодной лампы, в которой собрано множество светодиодов, каждый из которых установлен под индивидуальную линзу. Такая конструктивная особенность и лампа светодиодная е40 50вт излучает направленный поток света и визуально он кажется ярче, чем свет от газоразрядных ламп, ведь у них световой поток рассеивается и часть энергии попадает на объект только от отражателя.

Применение светодиодных ламп Е40 в системах уличного освещения имеет также и другие преимущества. Среди них стоит отметить бесперебойную работу в достаточно широком диапазоне температуры окружающей среды (от -40 до +50оС), отличные показатели светоотдачи и длительный срок службы (свыше 10 лет непрерывной работы). При включении их в сеть они не вызывают резкого скачка напряжения. Кроме того, эти лампы имеют прочный корпус из толстого поликарбонатного материала, который имеет антивандальную защиту, препятствуя механическим повреждениям светодиодов и линз прибора.

Если вы все еще думаете, стоит ли менять привычные ДРЛ250 на светодиодные лампы Е40, вот еще некоторые цифры: ежедневная экономия затрат на освещение составляет 80-85%. К тому же светодиодные лампы прослужат в 8-10 раз дольше, чем газоразрядные и их не нужно утилизировать каким-то специальным образом. Годовая экономия – огромная.

Производитель предоставляет гарантию 3 года, однако фактически срок службы лампы гораздо дольше и составляет не менее 10 лет, по истечению которых она также сможет продолжить работу, хотя и потеряет незначительно яркость.

Лампа светодиодная е40 аналог дрл – это отличное решение задач качественного и экономичного освещения улиц, дворов или дорог.

Часто в приборах уличного освещения применяют лампы натриевые лампы высокого давления (ДНаТ), которые обладают некоторыми преимуществами, среди которых длительный срок службы (до 12000 часов) , хорошие показатели светового потока и отличная светоотдача (70-100 лм/Вт). Однако, важно заметить, что уже через 2000 часов их световая отдача снижается на 50%. Светодиодные лампы прослужат в 4 раза дольше, и светоотдача также уменьшается, но это происходит только через 5000 часов и всего на 30%.

В условиях постоянного роста стоимости электроэнергии актуальной становится задача замены ДРЛ, используемых в наружном освещении, на более экономичные, высокотехнологичные источники искусственного освещения, как, например, светодиодные лампы Е40. Эту замену осуществлять довольно просто, поскольку оба вида ламп имеют одинаковый тип цоколя – Е40 .

О недостатках натриевых ламп:

Для обеспечения работы этих ламп требуются электронные устройства, которые помимо того, что имеют достаточно большие габариты, часто выходят из строя, требуя дополнительных и немалых вложений для приведения в исправность. В отличие от натриевых ламп, светодиодные лампы подключаются напрямую к сети 220 В.

Для обеспечения надежности работы натриевой лампы при скачках напряжения, в ее корпус вмонтирован специальный драйвер, что также оказывает существенное влияние на стоимость.

Лампы ДНат имеют не очень высокий индекс светопередачи – около 20, что не очень хорошо для уличного освещения, поскольку существенно влияет на то, как человек различает цвета в темное время суток. Светодиодные лампы обеспечивают высокий индекс цветопередачи (70 – 90), качественно освещая улицы, дома и здания, а также дорожные знаки.

Самые выгодные предложения на светодиодные лампы с цоколем Е40

Наш магазин представляет широкий ассортимент светодиодная лампа е40 50вт разнообразных форм и размеров, чтобы Вы смогли выбрать именно то, что Вам нужно по самым выгодным ценам.

Светодиодные лампы Е40 не мерцают при работе и не пульсируют, совершенно не содержат вредных опасных веществ или газов и не требуют специальных мер по утилизации. Для отвода температуры и продления полезного срока эксплуатации лампы оборудованы мощным радиатором. Они выдерживают температуру от -40 до +50 С и не боятся влаги, осадков или ветра, поэтому прекрасно справятся со своей задачей при любых погодных условиях. Кроме того, сверхпрочный корпус обеспечивает антивандальную защиту.

Светодиодные лампы Е40 также получили широкое распространение для освещения складских помещений, автостоянок, промышленных зданий, ангаров, цехов и пр. Их применяют и в светильниках, и в фонарях и в прожекторах, а тут весь ассортимент. Стандартный тип цоколя диаметром 40 мм позволит легко заменить ими устаревшие лампы накаливания газоразрядные лампы. Это действительно экономически выгодное решение для освещения.

Большой выбор светодиодных ламп с цоколем Е40 предлагает компания Diodix.

На сайте доступна информация о том, как правильно подключить и установить светодиодные лампы, а также условия правильной эксплуатации.

Промышленное освещение при помощи светодиодных ламп Е40

Благодаря своим энергосберегающим свойствам, светодиодные лампы Е40, уверенно вытесняют лампы ДРЛ, ДНаТ из многих сфер применения и в том числе промышленного освещения.

Светодиодные лампы Е40 могут быть использованы для освещения торговых и выставочных площадок, территории склада, автосалона или стоянок или автосервиса, производственных помещений и любых других объектов. В ассортименте представлены лампы мощностью 20, 30, 40, 60, 100 и 120 Вт, что позволит сделать оптимальный выбор, заменив традиционно использующиеся лампы мощностью от 90 до 400 Вт.

Наши специалисты предоставят качественные высококвалифицированные консультации и окажут помощь при выборе светодиодных ламп для вашей системы освещения, учитывая все нюансы и особенности, а также личные пожелания.

У нас отличная репутация на рынке, огромный опыт и профессиональная команда инженеров-специалистов. В своей работе мы постоянно стремимся к усовершенствованию, применяя новейшие технологии разработок и используем комплектующие исключительно высокого качества, чтобы качество нашей продукции всегда оставалось на самом высоком уровне.

Светодиодные лампы Е40 также отличное решение для освещения дворов жилых домов и детских площадок, пешеходных зонах и мест массового времяпровождения людей – парков, скверов, площадей, а также оживленных магистралей.

Эти лампы не боятся перепадов в напряжении сети и обеспечивают отличный равномерный свет при любом напряжении. Для защиты от перегрева лампы имеют алюминиевый радиатор. Им также не страшны агрессивные воздействия внешней среды – ни температурные, ни, ни от осадков, ни механические. Они не требуют специального обслуживания.

Для освещения улиц нужны достаточно мощные приборы и светодиодные лампы Е40 отлично справятся с этой задачей. Стандартный размер этих ламп составляет 100х275 мм, что делает возможным из применение для практически любых светильников, фонарей или прожекторов. Конструктивно эта лампа представляет собой блок из множества светодиодов, соединенных в модули. Если один из светодиодов выйдет из строя, остальные продолжат работу, и прибор не перестанет выполнять свои функции. Благодаря применению светодиодов разного цвета удается добиться разных показателей светового излучения а также возможности регулировать уровень свечения в зависимости от освещенности вокруг.

О применении светодиодных ламп с цоколем Е40

Разработка системы освещения и подсветки играет важную роль в дизайнерских и архитектурных решениях. Яркая и привлекательная подсветка не просто способствует лучшей просматриваемости территории вокруг, но создает приятное впечатление, заинтересовывает, создает магическую атмосферу благодаря игре света. Фасады зданий, памятники архитектуры при освещении в ночное время суток имеют совершенно другой вид. Также важную роль светодиодное освещение играет при освещении дорог и магистралей, на которых было принято экономить при использовании традиционных ламп ДРЛ.

Еще раз о преимуществах использования светодиодных ламп с цоколем Е40

• Использование светодиодных ламп позволит существенно снизить энергопотребление.

• Необычайная долговечность и возможность легкой замены.

• Увеличенный угол освещения (до 140 о), что позволит осветить большую площадь поверхности и повысить коэффициент полезного использования энергии.

• Комфортный режим освещенности за счет высокого коэффициента цветопередачи и отсутствия мерцаний.

• Отсутствие задержки при включении.

• Отсутствие опасных веществ.

• Диммирование (возможность изменения яркости)

• Способность работать при низких и высоких температурах окружающего воздуха.

• Устойчивость к вибрациям и механическим воздействиям

• Отсутствие перегрузов в сети

• Высокие показатели взрывобезопасности, пожаробезопасности и электробезопасности.

Особенности цоколя Е40

Прекрасные технологические характеристики и функциональность светодиодных ламп на цоколе Е40 во многом определяются особенностями этого вида цоколей, разработанных еще в 1909 году для ламп накаливания. Цоколь Е (цоколь Эдисона) по сути представляет собой обычную резьбовую систему быстрого соединения, и применяются цоколи такого типа в зависимости от размеров как для осуществления уличного освещения, так и для необходимого освещения жилых или производственных помещений.

Перспективы использования светодиодных ламп с цоколем Е40

В условиях современного экологического и финансового положения России использование светодиодных светильников с лампами на цоколе Е40 представляется чрезвычайно перспективным направлением обеспечения высококачественного уличного освещения. Это не удивительно, поскольку энергосберегающие технологии такого типа являются наиболее эффективными и вполне реальными при условии соответствующего финансирования.

Удобные в эксплуатации, надежные, долговечные светодиодные лампы с цоколем Е40 уже сегодня нашли своих поклонников среди людей, которые умеют ценить собственное удобство и безопасность. Они приобретаются зачастую для организации освещения дворовых территорий и приусадебных участков, хозяева которых могут быть отныне уверены, что освещение не подведет в самый неподходящий момент.

Что же касается внедрения светильников такого типа в региональном или даже государственном масштабе – это уже недалекое будущее. Рентабельность и практичность такого освещения настолько очевидны, что использование светодиодных технологий в глобальном масштабе – это лишь вопрос времени.

Светодиодные лампы с цоколем Е40 предназначены для замены ДНАт и ДНАЗ 150-250W. Их можно использовать как в уличных светильниках так и для бытового освещения.

Современные светодиодные лампы Е40 чрезвычайно эффективны. Их качество, доступность и экологичность стали причиной того, что обычные лампы быстро исчезают с рынков.

Массовая замена источников света на светодиодные лампы Е40 позволит не только экономить бюджет на освещении но и снизить нагрузку на магистральные сети энергоснабжения.

В нашем магазине Вы сможете выбрать из каталога светодиодные лампы с цоколем Е40 с наиболее подходящими для Вас характеристиками.

Для оптовых покупателей мы предоставляем скидки и особые условия!!!

Работаем по вашим заявкам под заказ.

Замена энергоемких газоразрядных ламп ДРЛ250 или ДНАТ250 в системе наружного освещения на светодиодные лампы с цоколем Е40, позволит существенно снизить энергопотребление, не снижая при этом показателей качества и обеспечивая длительный срок эксплуатации без необходимости специального обслуживания и частой замены ламп в светильниках. Светодиодные лампы с цоколем Е40 могут подойдут для любых приборов уличного освещения.

Светодиодная лампа Е40 позволит добиться снизить потребление электроэнергии в 8 раз по сравнению с лампами ртутного типа ДРЛ250.

Так, например, СЛ30-Е40 потребляет при работе 38-40 Вт, а у ДРЛ250 – 250 Вт по паспорту (а фактически – 330Вт), при этом у второй лампы КПД всего 65%, что гораздо ниже аналогичного показателя СЛ30-Е40, который достигает 90%. При этом светодиодная лампа обеспечивает превосходный световой поток, не уступающий, и даже превосходящий ДРЛ250 несмотря на то, что у Е40 он составляет 2600 Люменов, а у ДРЛ 250 – в 5 раз больше. Это стало возможным, благодаря особенной конструкции светодиодной лампы, в которой собрано множество светодиодов, каждый из которых установлен под индивидуальную линзу. Такая конструктивная особенность позволяет излучать направленный поток света и визуально он кажется ярче, чем свет от газоразрядных ламп, ведь у них световой поток рассеивается и часть энергии попадает на объект только от отражателя.

Светодиодные лампы Е40 – это отличное решение задач качественного и экономичного освещения улиц, дворов или дорог.

О недостатках натриевых ламп:

Самые выгодные предложения на светодиодные лампы с цоколем Е40

Наш магазин представляет широкий ассортимент ламп Е40 разнообразных форм и размеров, чтобы Вы смогли выбрать именно то, что Вам нужно по самым выгодным ценам.

Светодиодные лампы Е40 не мерцают при работе и не пульсируют, совершенно не содержат вредных опасных веществ или газов и не требуют специальных мер по утилизации. Для отвода температуры и продления полезного срока эксплуатации лампы оборудованы мощным радиатором. Они выдерживают температуру от -40 до +50оС и не боятся влаги, осадков или ветра, поэтому прекрасно справятся со своей задачей при любых погодных условиях. Кроме того, сверхпрочный корпус обеспечивает антивандальную защиту.

Светодиодные лампы Е40 также получили широкое распространение для освещения складских помещений, автостоянок, промышленных зданий, ангаров, цехов и пр. Их применяют и в светильниках, и в фонарях и в прожекторах. Стандартный тип цоколя диаметром 40 мм позволит легко заменить ими устаревшие лампы накаливания газоразрядные лампы. Это действительно экономически выгодное решение для освещения.

Большой выбор светодиодных ламп с цоколем Е40 предлагает компания Diodix.

Промышленное освещение при помощи светодиодных ламп Е40

О применении светодиодных ламп с цоколем Е40

Еще раз о преимуществах использования светодиодных ламп с цоколем Е40

• Использование светодиодных ламп позволит существенно снизить энергопотребление.

• Необычайная долговечность и возможность легкой замены.

• Увеличенный угол освещения (до 140°), что позволит осветить большую площадь поверхности и повысить коэффициент полезного использования энергии.

• Комфортный режим освещенности за счет высокого коэффициента цветопередачи и отсутствия мерцаний.

• Отсутствие задержки при включении.

• Отсутствие опасных веществ.

• Диммирование (возможность изменения яркости)

• Способность работать при низких и высоких температурах окружающего воздуха.

• Устойчивость к вибрациям и механическим воздействиям

• Отсутствие перегрузов в сети

• Высокие показатели взрывобезопасности, пожаробезопасности и электробезопасности.

Особенности цоколя Е40

Такие прекрасные технологические характеристики и функциональность светодиодных ламп на цоколе Е40 во многом определяются особенностями этого вида цоколей, разработанных еще в 1909 году для ламп накаливания. Цоколь Е (цоколь Эдисона) по сути представляет собой обычную резьбовую систему быстрого соединения, и применяются цоколи такого типа в зависимости от размеров как для осуществления уличного освещения, так и для необходимого освещения жилых или производственных помещений.

Перспективы использования светодиодных ламп с цоколем Е40

Для оптовых покупателей мы предоставляем скидки и особые условия!!!

Работаем по вашим заявкам под заказ.

Так, например, СЛ30-Е40 потребляет при работе 38-40 Вт, а у ДРЛ250 – 250 Вт по паспорту (а фактически – 330Вт), при этом у второй лампы КПД всего 65%, что гораздо ниже аналогичного показателя СЛ30-Е40, который достигает 90%. При этом светодиодная лампа обеспечивает превосходный световой поток, не уступающий, и даже превосходящий ДРЛ250 несмотря на то, что у Е40 он составляет 2600 Люменов, а у ДРЛ 250 – в 5 раз больше. Это стало возможным, благодаря особенной конструкции светодиодной лампы, в которой собрано множество светодиодов, каждый из которых установлен под индивидуальную линзу. Такая конструктивная особенность позволяет излучать направленный поток света и визуально он кажется ярче, чем свет от газоразрядных ламп, ведь у них световой поток рассеивается и часть энергии попадает на объект только от отражателя.

Модули приемопередатчиков Cisco

— Технические данные модулей Cisco 40GBASE QSFP

Обзор продукции

Портфель Cisco ^® 40GBASE QSFP (Quad Small Form-Factor Pluggable) предлагает клиентам широкий выбор вариантов подключения 40 Gigabit Ethernet с высокой плотностью и низким энергопотреблением для центров обработки данных, сетей высокопроизводительных вычислений, ядра предприятия и уровней распределения , и приложения поставщика услуг.

Особенности и преимущества модулей Cisco QSFP

● Устройство ввода / вывода с возможностью горячей замены, которое подключается к порту 40 Gigabit Ethernet Cisco QSFP

● Совместимость с другими IEEE-совместимыми интерфейсами 40GBASE, если применимо

● Сертифицировано и протестировано на портах Cisco QSFP 40G для обеспечения превосходной производительности, качества и надежности

● Высокоскоростной электрический интерфейс, соответствующий IEEE 802.3ba стандарт

● Форм-фактор QSFP, 2-проводный интерфейс связи I2C и другой низкоскоростной электрический интерфейс, соответствующий SFF 8436 и QSFP Multisource Agreement (MSA)

Таблица 1. Портфель Cisco QSFP40G

Товар	Тип	Тип разъема
QSFP-40G-SR4-S	40GBASE-SR4, 4 полосы, 850 нм MMF	МПО-12
QSFP-40G-SR4	40GBASE-SR4, 4 полосы, 850 нм MMF	МПО-12
QSFP-40G-SR-BD	40GBASE-SR-BiDi, дуплексный MMF	LC
QSFP-40G-BD-RX	40GBASE-SR-BiDi, дуплексный MMF, монитор	LC
FET-40G	Удлинитель ткани, 4 полосы, 850 нм MMF	МПО-12
QSFP-40G-CSR-S	40GBASE-SR-, дуплексный MMF	LC
QSFP-40G-CSR4	40GBASE-CSR4, 4 полосы, 850 нм MMF	МПО-12
WSP-Q40GLR4L	40GBASE-LR4-Lite, 1310 нм, SMF	LC
QSFP-40G-LR4-S	40GBASE-LR4, 1310 нм, SMF	LC
QSFP-40G-LR4	40GBASE-LR4, 1310 нм, SMF с поддержкой скорости передачи данных OTU3	LC
QSFP-4X10G-LR-S	4x10GBASE-LR	МПО-12
QSFP-40G-ER4	40GBASE-ER4, 1310 нм, SMF с поддержкой скорости передачи данных OTU3	LC
QSFP-h50G-CU (0.5M, 1M, 2M, 3M, 4M, 5M)	Медные кабели прямого подключения от QSFP к QSFP	–
QSFP-h50G-ACU (7M, 10M)	Медные активные кабели прямого подключения от QSFP к QSFP	–
QSFP-4SFP10G-CU (0,5M, 1M, 2M, 3M, 4M, 5M)	От QSFP до 4 медных разрывных кабелей SFP +	–
QSFP-4X10G-AC (7M, 10M)	QSFP — 4 медных разрывных активных кабеля SFP +	–
QSFP-h50G-AOC (1M, 2M, 3M, 5M, 7M, 10M, 15M, 20M, 25M, 30M)	Активные оптические кабели QSFP — QSFP	–
QSFP-4X10G-AOC (1M, 2M, 3M, 5M, 7M, 10M)	QSFP на четыре активных оптических кабеля SFP +	–
CVR-QSFP-SFP10G	Адаптер QSFP 40G на SFP + 10G	–

Cisco QSFP-40G-SR4-S (S-класс)

Модуль Cisco 40GBASE-SR4-S QSFP S-класса поддерживает длину канала 100 и 150 метров соответственно на оптимизированных для лазера многомодовых волокнах OM3 и OM4 / OM5.QSFP-40G-SR4-S соответствует оптическим спецификациям IEEE 40GBASE-SR4, которые поддерживают оптические каналы 40G с высокой пропускной способностью по 12-волоконному параллельному оптоволокну, оконцованному многоволоконными гнездовыми разъемами MPO / MTP. Поскольку QSFP-40G-SR4-S не поддерживает прямое соединение 4x10G, см. QSFP-40G-SR4 или QSFP-40G-CSR4 для таких приложений. QSFP-40G-SR4-S не поддерживает FCoE.

Cisco QSFP-40G-SR4

Модули Cisco 40GBASE-SR4 QSFP поддерживают длину канала 100 метров и 150 метров соответственно на оптимизированных для лазера многомодовых волокнах OM3 и OM4 / OM5.В первую очередь он обеспечивает широкополосные оптические каналы 40G по 12-волоконному параллельному оптоволокну, оконцованному многоволоконными гнездовыми разъемами MPO / MTP. Его также можно использовать в режиме коммутации 4x10G для взаимодействия с интерфейсами 10GBASE-SR и SFP-10 / 25G-CSR-S (в режиме 10G) на расстоянии до 100 и 150 метров по оптоволоконным кабелям OM3 и OM4 / OM5 соответственно. Беспроблемная работа в режиме 4x10G обеспечивается оптимизацией оптических характеристик передачи и приема Cisco QSFP-40G-SR4 для предотвращения перегрузки приемника или ненужного срабатывания пороговых значений срабатывания сигнализации на 10GBASE-SR и SFP-10 / 25G-CSR -S (в режиме 10G), и в то же время полностью совместим со всеми стандартными интерфейсами 40GBASE-SR4.

Возможность подключения 4x10G достигается с помощью внешнего 12-волоконного параллельного к 2-волоконному дуплексному соединительному кабелю, который соединяет модуль 40GBASE-SR4 с четырьмя оптическими интерфейсами 10GBASE-SR. Cisco QSFP-40G-SR4 оптимизирован для обеспечения взаимодействия с любыми IEEE 40GBASE-SR4 и в режиме 4x10G с 10GBASE-SR и SFP-10 / 25G-CSR (в режиме 10G).

Cisco QSFP-40G-SR-BD (40G BiDi)

Двунаправленный (BiDi) приемопередатчик Cisco QSFP 40 Гбит / с (рис. 1) — это подключаемый оптический приемопередатчик с дуплексным интерфейсом LC-разъема для передачи данных на короткие расстояния и взаимодействия приложений с использованием многомодового волокна (MMF).Приемопередатчик Cisco QSFP BiDi 40 Гбит / с предлагает клиентам привлекательное решение, которое позволяет повторно использовать существующую инфраструктуру дуплексного MMF 10 Гбит / с для перехода на подключение к сети 40 Гбит / с.

Приемопередатчик Cisco QSFP BiDi 40 Гбит / с поддерживает длину канала 100 и 150 метров на оптимизированных для лазера многомодовых волокнах OM3 и OM4 / OM5 соответственно.

Трансивер Cisco BiDi соответствует спецификации QSFP MSA, что позволяет клиентам использовать его на всех платформах QSFP 40 Гбит / с для создания сетей 40 Gigabit Ethernet высокой плотности.

Каждый приемопередатчик Cisco QSFP BiDi с пропускной способностью 40 Гбит / с состоит из двух каналов передачи и приема с пропускной способностью 20 Гбит / с в диапазоне длин волн 832–918 нанометров, что обеспечивает возможность агрегированного соединения со скоростью 40 Гбит / с по двухпроводному многомодовому оптоволоконному соединению.

Фигура 1.

Приемопередатчик Cisco QSFP BiDi 40 Гбит / с: дуплексный MMF с разъемами LC на обоих концах

Cisco QSFP-40G-BD-RX

BiDi-монитор Cisco QSFP 40 Гбит / с — это подключаемый оптический модуль для использования с аппаратным обеспечением монитора канала связи, например с брокером данных Cisco Nexus ^®.Как и приемопередатчик QSFP BiDi, он имеет интерфейс дуплексного разъема MMF LC. Монитор QSFP BiDi используется только в тракте мониторинга канала, содержащего пассивный оптический разветвитель. Монитор Cisco QSFP предлагает те же технические характеристики, что и приемопередатчик QSFP BiDi, за исключением того, что он не передает никаких сигналов и, таким образом, исключает риск создания помех действующему каналу канала BiDi.

Cisco FET-40G

Модули

Cisco FET-40G QSFP — это модули приемопередатчика-расширителя матрицы, используемые для подключения к каналам связи (каналы между коммутатором-расширителем матрицы и родительским коммутатором).Межкомпонентное соединение работает по параллельному многомодовому волокну на расстояниях до 100 и 150 метров, соответственно, по многомодовым волоконным кабелям OM3 и OM4 / OM5, оптимизированным для лазера. Этот модуль может использоваться для собственных оптических каналов 40G по 12-волоконным ленточным кабелям с разъемами MPO / MTP или в режиме 4x10G с параллельными и дуплексными оптоволоконными кабелями для подключения к четырем интерфейсам FET-10G.

Cisco QSFP-40G-CSR-S (S-класс)

QSFP-40G-CSR-S — это подключаемый оптический трансивер с дуплексным интерфейсом LC-разъема, который используется для подключения с использованием многомодового волокна (MMF).Модули Cisco 40GBASE-CSR поддерживают длину линии связи 300 и 400 метров соответственно на оптимизированных для лазера многомодовых волокнах OM3 и OM4 / OM5. Заказчики получают выгоду от повторного использования существующей инфраструктуры дуплексного MMF 10 Гбит / с при переходе на 40 Gigabit Ethernet при сохранении тех же поддерживаемых расстояний каналов, что и 10G Ethernet. Каждый QSFP-40G-CSR-S работает на четырех разных длинах волн. Каждая из четырех длин волн работает на скорости 10 Гбит / с по существующему дуплексному многомодовому волокну с использованием стандартных разъемов LC.Приемопередатчик Cisco QSFP-40G-CSR-S не поддерживает FCoE.

Cisco QSFP-40G-CSR4

Модули

Cisco 40GBASE-CSR4 QSFP расширяют зону действия интерфейса IEEE 40GBASE-SR4 до 300 и 400 метров на оптимизированном для лазера многомодовом параллельном оптоволокне OM3 и OM4 / OM5 соответственно. Каждая 10-гигабитная линия этого модуля соответствует спецификациям IEEE 10GBASE-SR. Этот модуль может использоваться для собственных оптических каналов 40G по 12-волоконным параллельным кабелям с гнездовыми разъемами MPO / MTP или в режиме коммутации 4x10G с параллельными или дуплексными разветвительными кабелями для подключения к четырем интерфейсам 10GBASE-SR.Cisco QSFP-40G-CSR4 оптимизирован для гарантии взаимодействия во всем диапазоне спецификаций 10GBASE-SR.

Cisco WSP-Q40GLR4L (QSFP-LR4-Lite)

Модуль QSFP Cisco WSP-Q40GLR4L поддерживает длину канала до 2 км по стандартной паре одномодового волокна (SMF) G.652 с дуплексными разъемами LC. Сигнал 40 Gigabit Ethernet передается по четырем длинам волн. Мультиплексирование и демультиплексирование четырех длин волн управляются внутри устройства. Он совместим с 40GBASE-LR4 на расстояниях до 2 километров.Диапазон рабочих температур от +10 до + 60 ° C с бюджетом оптического канала 4 децибел. Этот бюджет канала в 4 децибела дает возможность поддерживать потери от коммутационных панелей в канале связи в среде центра обработки данных.

Cisco QSFP-40G-LR4-S (S-класс)

Модуль Cisco 40GBASE-LR4 QSFP поддерживает длину канала до 10 км по стандартной паре одномодового волокна G.652 с дуплексными разъемами LC. Модуль QSFP-40G-LR4-S поддерживает только скорость 40GBASE Ethernet.Сигнал 40 Gigabit Ethernet передается по четырем длинам волн. Устройство управляет мультиплексированием и демультиплексированием четырех длин волн. QSFP-40G-LR4-S не поддерживает FCoE.

Cisco QSFP-40G-LR4

Модуль Cisco 40GBASE-LR4 QSFP поддерживает длину канала до 10 километров по стандартной паре одномодового волокна G.652 с дуплексными разъемами LC. Сигнал 40 Gigabit Ethernet передается по четырем длинам волн. Мультиплексирование и демультиплексирование четырех длин волн управляются внутри устройства.

Cisco QSFP-4X10G-LR-S (S-класс)

Модуль QSFP Cisco QSFP-4X10G-LR-S поддерживает длину канала до 10 км в одномодовом оптоволокне (SMF) G.652. Он обеспечивает широкополосные оптические каналы 40G по 12-волоконному параллельному оптоволокну, оконцованному многоволоконными гнездовыми разъемами MPO / MTP. Его также можно использовать в режиме 4x10G для взаимодействия с интерфейсами 10GBASE-LR на расстоянии до 10 км.

Возможность подключения 4x10G достигается с помощью внешнего 12-волоконного параллельного двухволоконного дуплексного кабеля, который соединяет модуль 4x10G LR с четырьмя оптическими интерфейсами 10GBASE-LR.Cisco QSFP-4X10G-LR-S оптимизирован для гарантии взаимодействия в режиме 4x10G во всем диапазоне спецификаций 10GBASE-LR и SFP-10 / 25G-LR-S (в режиме 10G). QSFP-4X10G-LR-S не поддерживает FCoE.

Cisco QSFP-40G-ER4

Модуль Cisco 40GBASE-ER4 QSFP поддерживает длину канала до 40 км по одномодовому волокну G.652 с дуплексными разъемами LC. Сигнал 40GE или OTU3 передается по четырем длинам волн в диапазоне 1310 нм. Мультиплексирование и демультиплексирование четырех длин волн управляются внутри устройства.

Медные кабели прямого подключения Cisco QSFP к QSFP

Медные кабели 40GBASE-CR4 с прямым подключением от Cisco QSFP к QSFP (рисунок 3) подходят для очень коротких расстояний и предлагают очень экономичный способ установления 40-гигабитного соединения между портами QSFP коммутаторов Cisco в стойках и между соседними стойками , В настоящее время Cisco предлагает пассивные кабели длиной 0,5, 1, 2, 3, 4 и 5 метров и активные кабели длиной 7 и 10 метров.

Фигура 2.

Cisco 40GBASE-CR4 QSFP медные кабели прямого подключения

Cisco QSFP — четыре медных соединительных кабеля SFP +

Cisco QSFP к четырем медным коммутационным кабелям SFP + с прямым подключением (рис. 2) подходят для очень коротких расстояний и предлагают очень экономичный способ подключения внутри стоек и между соседними стойками. Эти коммутационные кабели подключаются к порту 40G QSFP коммутатора Cisco на одном конце и к четырем портам 10G SFP + коммутатора Cisco на другом конце.В настоящее время Cisco предлагает пассивные кабели длиной 0,5, 1, 2, 3, 4 и 5 метров и активные кабели длиной 7 и 10 метров.

Рисунок 3.

Cisco QSFP — четыре медных соединительных кабеля SFP +

Активные оптические кабели Cisco QSFP — QSFP

Cisco QSFP — QSFP медные кабели 40GBASE-CR4 для прямого подключения (рис. 5) подходят для очень коротких расстояний и предлагают гибкий способ подключения внутри стоек и между соседними стойками.Активные оптические кабели намного тоньше и легче медных, что упрощает прокладку кабелей. Активные оптические кабели обеспечивают эффективный воздушный поток в системе и не имеют проблем с электромагнитными помехами, что очень важно для стоек с высокой плотностью размещения. В настоящее время Cisco предлагает активные оптические кабели длиной 1, 2, 3, 5, 7, 10, 15, 20, 25 и 30 метров.

Рисунок 4.

Кабели активной оптики Cisco 40G QSFP

Cisco QSFP — четыре активных оптических кабеля SFP +

Cisco QSFP к четырем активным оптическим коммутационным кабелям SFP + (рис. 4) подходят для очень коротких расстояний и предлагают гибкий способ подключения внутри стоек и между соседними стойками.Активные оптические кабели намного тоньше и легче медных, что упрощает прокладку кабелей. Активные оптические кабели обеспечивают эффективный воздушный поток в системе и не имеют проблем с электромагнитными помехами (EMI), что очень важно для стоек с высокой плотностью размещения. Эти коммутационные кабели подключаются к порту 40G QSFP коммутатора Cisco на одном конце и к четырем портам 10G SFP + коммутатора Cisco на другом конце. В настоящее время Cisco предлагает активные оптические коммутационные кабели длиной 1, 2, 3, 5, 7 и 10 метров.

Рисунок 5.

Cisco 40G QSFP для четырех прорывных кабелей активной оптики SFP +

Cisco QSFP-40G к модулю адаптера SFP и SFP +

Модуль Cisco QSFP-40G для SFP или адаптера SFP + (QSA) предлагает возможность подключения 10 Gigabit Ethernet и 1 Gigabit Ethernet для портов QSFP 40G. Он обеспечивает плавный и экономичный переход на 40 Gigabit Ethernet, предоставляя возможность использовать более низкоскоростные модули SFP или расширенные подключаемые модули SFP малого форм-фактора или SFP + в портах QSFP +, когда другой конец сети работает на более низких скоростях.

Модуль Cisco QSA (рисунок 6 и рисунок 7) преобразует порт QSFP + в порт SFP или SFP +. С помощью этого адаптера клиенты могут гибко использовать модуль SFP или SFP + или кабель для подключения к низкоскоростному порту на другом конце сети. Эта гибкость позволяет осуществить рентабельный переход на 40 Gigabit Ethernet за счет максимального использования платформ QSFP 40 Gigabit Ethernet с высокой плотностью.

Рисунок 6.

Модуль Cisco QSA

Рисунок 7.

Модуль Cisco QSA с подключенным SFP или SFP +

Совместимые модели коммутаторов и модули SFP или SFP +

Список моделей коммутаторов, поддерживающих модуль Cisco QSA, доступен в «Матрице совместимости Cisco Optics-to-Device» по адресу https://tmgmatrix.cisco.com/

Список модулей приемопередатчиков Cisco SFP или SFP +, которые можно подключить к модулю QSA, приведен в «Матрице совместимости оптических систем Cisco с оптикой» по адресу https: // tmgmatrix.cisco.com/iop?tpid=255

Технические характеристики

Ниже приведены технические характеристики опоры платформы, разъемов и кабелей.

Поддержка платформы

Модули

Cisco QSFP поддерживаются коммутаторами и маршрутизаторами Cisco. Для получения дополнительных сведений см. «Матрицу совместимости оптических устройств Cisco с устройствами» по адресу https://tmgmatrix.cisco.com/

Разъемы и кабели

Информацию о типах разъемов и спецификации кабелей для каждого продукта QSFP см. В Таблице 3.

Примечание: За исключением QSFP-4X10G-LR-S, поддерживаются только соединения с коммутационными шнурами с ПК или разъемами Ultra-Physical Contact (UPC). Для QSFP-4X10G-LR-S требуются коммутационные шнуры с разъемами MPO с угловым физическим контактом (APC). Все используемые кабели и кабельные сборки должны соответствовать стандартам, указанным в разделе стандартов настоящего описания.

Характеристики

В Таблице 2 приведены спецификации кабелей для модулей Cisco QSFP.

Таблица 2. Технические характеристики кабелей порта QSFP

Cisco QSFP	Длина волны (нм)	Тип кабеля	Размер ядра (мкм)	Модальная полоса пропускания (МГц ^* км) ^{* 3}	Длина кабеля ^{* 1}	Потребляемая мощность (Вт)	Цвет язычка
Cisco QSFP-40G-SR4-S	850	MMF	50.0 50,0	2000 (OM3) 4700 (OM4 / OM5)	100 м 150 м ^{* 2}	1,5	бежевый
QSFP-40G-SR4	850	MMF	50,0 50.0 50,0	500 (OM2) 2000 (OM3) 4700 (OM4 / OM5)	30 м 100 м 150 м ^{* 2}	1,5	бежевый
Cisco QSFP-40G-SR-BD	832–918	MMF	50.0 50,0 50,0	500 (OM2) 2000 (OM3) 4700 (OM4 / OM5)	30 м 100 м 150 м ^{* 2}	3,5	Серый
Cisco QSFP-40G-BD-RX	832–918	MMF	50.0 50,0 50,0	500 (OM2) 2000 (OM3) 4700 (OM4 / OM5)	30 м 100 м 150 м ^{* 2}	3,5	Серый
FET-40G	850	MMF	50.0 50,0 50,0	500 (OM2) 2000 (OM3) 4700 (OM4 / OM5)	30 м 100 м 150 м ^{* 2}	1,5	Коричневый
QSFP-40G-CSR-S	850	MMF	50.0	2000 (OM3) 4700 (OM4 / OM5)	300 м ^{* 5} 400 м ^{* 5}	3,5	Оранжевый
QSFP-40G-CSR4	850	MMF	50,0 50.0 50,0	500 (OM2) 2000 (OM3) 4700 (OM4 / OM5)	82м 300м 400м	1,5	Оранжевый
WSP-Q40GLR4L	1310	SMF	г.652	–	2 км	3,5	Желтый
Cisco QSFP-40G-LR4-S	1310	SMF	G.652	–	10 км	3.5	Синий
QSFP-40G-LR4	1310	SMF	G.652	–	10 км	3,5	Синий
QSFP-4X10G-LR-S	1310	SMF	г.652	–	10 км	3,5	Синий
QSFP-40G-ER4	1310	SMF	G.652	–	40 км ^{* 4}	3.5	Красный
QSFP-h50G-CU0-5M	–	Медный кабель с прямым подключением	–	–	0,5 м	1/10	бежевый
QSFP-h50G-CU1M	–		–	–	1 мес.		бежевый
QSFP-h50G-CU2M	–		–	–	2 м		Коричневый
QSFP-h50G-CU3M	–		–	–	3м		Оранжевый
QSFP-h50G-CU4M	–		–	–	4 мес.		Оранжевый
QSFP-h50G-CU5M	–		–	–	5м		Серый
QSFP-h50G-ACU7M	–		–	–	7м	1.5 на каждом конце	Синий
QSFP-h50G-ACU10M	–		–	–	10 м	1.5 на каждом конце	Красный
QSFP-4SFP10-CU0-5	–		–	–	0.5м	1/10	бежевый
QSFP-4SFP10G-CU1M	–		–	–	1 мес.		бежевый
QSFP-4SFP10G-CU2M	–		–

% PDF-1.4 % 1 0 obj >>> endobj 2 0 obj > поток UUID: 1112d6bf-de50-45bd-8e64-7ffe4d839e9b xmp.did: 4B2F77CDCF20E1119701C8D828131AAB xmp.id:9E1D1991AAD5EA118D9A944EA1317316 Доказательство: pdf xmp.iid: 9D1D1991AAD5EA118D9A944EA1317316 xmp.did: 17F1A8C36B99EA118B1CC6FB77EB7149 xmp.did: 4B2F77CDCF20E1119701C8D828131AAB дефолт

переоборудованный из приложения / x-indesign в приложение / pdf Adobe InDesign CS6 (Windows) / 2020-08-03T13: 08: 41-04: 00

2020-08-03T13: 09: 18-04: 00 2020-08-03T13: 09: 18-04: 00 2020-08-03T13: 08: 41-04: 00 Adobe InDesign CS6 (Windows) применение / PDF Библиотека Adobe PDF 10.0,1 Ложь endstream endobj 5 0 obj > endobj 6 0 obj > endobj 3 0 obj > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 34 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 841.89 595.276] / Type / Page >> endobj 35 0 объект > / Font> / ProcSet [/ PDF / Текст] / XObject >>> / TrimBox [0.0 0,0 841,89 595,276] / Тип / Страница >> endobj 36 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 841.89 595.276] / Type / Page >> endobj 37 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 841.89 595.276] / Type / Page >> endobj 38 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 841.89 595.276] / Type / Page >> endobj 39 0 объект > / Font> / ProcSet [/ PDF / Текст] / XObject >>> / TrimBox [0.i

250w Hps Street Light Base E39 / e40 Натриевая лампа 110v / 220v

Натриевая лампа высокого давления 70 Вт ~ 1000 Вт

1000008 -люмен HPS Лампа 900 09 50/60 9000 600 Super -люмен HPS Лампа

Модель	МАТЕРИАЛ КРЫШКИ	Цоколь	Лампа	Цветовая температура	CRI	люмен	Срок службы (ч)	Срок службы (ч)	Срок службы (ч)	)
Лампа HPS со сверхпросветом, 70 Вт	Алюминий, никель, крышка	E27	T38	2000K	20	6600	24000	110/220	50/60
Алюминий Никель CAP	E39 / E40	T38	2000K	20	10700	24000	110/220	50/60
150 Вт Супер-люмен HPS	Алюминий никель КРЫШКА	E39 / E40	T38	2000K	20	16500	24000	10/220
Лампа HPS со сверхвысоким просветом 250 Вт	Алюминий никель CAP	E39 / E40	T46	2000K	30	31000	24000	110/220	50/60 900
Лампа HPS с супер-люменом 400 Вт	Алюминий никель CAP	E39 / E40	T46	2000K	30	55000	24000	110/220	50/60
Алюминий Никель CAP	E39 / E40	T46	2000K	35		24000	110/220	50/60
1000W Super-lumen Лампа HPS	Алюминий никель CAP	E39 / E40	ET25	2000K	35	150000	24000	110/220	50/60

9000 2

Компания MILLENIUM была основана в 2014 году и является одним из ведущих мировых производителей и поставщиков садоводства и гидропоники.Мы профессионально занимаемся исследованием, разработкой и продажей продуктов, связанных с освещением, и участвуем в соответствующих световых решениях. Наш завод расположен в зоне экономического развития города Ланьси в провинции Чжэцзян, занимает площадь 6700 квадратных метров, строительную площадь 10000 квадратных метров.

Мы обслуживаем OEM и ODM клиентов из более чем 50 стран. Мы предлагаем более 200 продуктов, начиная от отражателей, балластов, ламп, ламп, фильтров, вентиляторов и многого другого — всего, что вам нужно для создания полноценного внутреннего садоводства и гидропонной системы.И наша продукция уже прошла сертификацию UL.

Наша продукция также включает в себя рыболовные лампы и инфракрасные тепловые лампы для профессиональных клиентов. Обширные типы, полные спецификации, быстрая доставка и отличное качество,

, поэтому пользуется большим доверием у крупных клиентов. Наши продукты находятся на лидирующем в отрасли уровне.

Millenium основан на инновациях, и мы постоянно разрабатываем лучшие в отрасли продукты с использованием новейших технологий, материалов и методов производства.Мы работаем напрямую с клиентами, у которых есть особые требования и спецификации продукта.

«Качество прежде всего, клиент прежде всего, продвижение в ногу со временем, движение вперед» — наш неизменный принцип. Добро пожаловать отечественных и зарубежных клиентов и бизнесменов для переговоров о сотрудничестве.

Q1: Вы производитель или торговая компания?

Мы являемся профессиональным производителем освещения в Китае более 20 лет и золотым поставщиком на Alibaba в течение 11 лет.

Q2: Вы знакомы с экспортным бизнесом и в какие страны вы сейчас продаете?

Мы хорошо знакомы с экспортным бизнесом и до сих пор импортируем от нас более 80 стран.

Q3: Как насчет оплаты?

Мы принимаем T / T.Paypal. L / C, Alipay и т. Д.

Q4: Как сделать заказ?

Шаг 1: Сообщите нам приложение, модель, количество и запрос.Мы приводим вам подробные цены. При необходимости может быть отправлен образец или специальный дизайн.

Шаг 2: Счет-проформа подтвержден, заказ будет оформлен после получения оплаты.

Шаг 3: Подтвердите и отправьте товар. Затем номера для отслеживания будут отправлены по электронной почте для авиаперевозок. B / L и другие документы будут отправлены вам для морской перевозки.

Шаг 4: Мы поможем отследить товары и предоставить документы для таможенного оформления, пока вы не получите их в безопасности.

,Модули приемопередатчиков Cisco

— Технические данные модулей Cisco SFP для приложений Gigabit Ethernet

Экономичные трансиверы с подключаемым модулем малого форм-фактора (SFP) для приложений Gigabit Ethernet

Обзор продукции

Стандартный гигабитный преобразователь интерфейса Cisco ^® с подключаемым модулем малого форм-фактора (SFP) (рис. 1) связывает коммутаторы и маршрутизаторы с сетью. Устройство ввода / вывода с возможностью горячей замены подключается к порту или слоту Gigabit Ethernet.Оптические и медные модели могут использоваться в широком спектре продуктов Cisco и сочетаться в комбинациях 1000BASE-T, 1000BASE-SX, 1000BASE-LX / LH, 1000BASE-EX, 1000BASE-ZX или 1000BASE-BX10-D / U на по портам.

Фигура 1.

Cisco Optical Gigabit Ethernet SFP

Фигура 2.

Cisco 1000BASE-T, медный SFP

Рисунок 3.

Cisco 2-канальный оптический SFP 1000BASE-BX

Особенности и преимущества

● Возможность горячей замены для увеличения времени безотказной работы и упрощения обслуживания

● Гибкость выбора носителя и интерфейса для каждого порта, так что вы можете «платить по мере заполнения»

● Прочная конструкция для повышенной надежности

● Поддержка возможности цифрового оптического мониторинга (DOM)

1000BASE-T SFP для медных сетей

SFP 1000BASE-T работает по стандартной неэкранированной медной витой паре категории 5 с длиной канала до 100 м (328 футов).Модули Cisco 1000BASE-T SFP поддерживают автоматическое согласование 10/100/1000 и Auto MDI / MDIX.

1000BASE-SX SFP только для многомодового волокна

SFP 1000BASE-SX, совместимый со стандартом IEEE 802.3z 1000BASE-SX, работает на устаревших многомодовых оптоволоконных каналах 50 мкм на длине до 550 м и на многомодовых оптоволоконных кабелях класса Fiber Distributed Data Interface (FDDI) 62,5 мкм до 220 м. Он может поддерживать до 1 км по многомодовому волоконному кабелю 50 мкм, оптимизированному для лазера.

1000BASE-LX / LH SFP для многомодовых и одномодовых волокон

1000BASE-LX / LH SFP, совместимый с IEEE 802.Стандарт 3z 1000BASE-LX, работает на стандартных одномодовых оптоволоконных линиях с протяженностью до 10 км и до 550 м на любых многомодовых волокнах. При использовании с устаревшим многомодовым волокном передатчик должен быть подключен через коммутационный кабель для согласования режимов. Подробные сведения об этой реализации см. На http://www.cisco.com/en/US/prod/collateral/modules/ps5455/product_bulletin_c25-530836.html.

1000BASE-EX SFP для одномодового волокна большой досягаемости

1000BASE-EX SFP работает на стандартном одномодовом оптоволоконном канале длиной до 40 км.Встроенный оптический аттенюатор на 5 дБ должен быть вставлен между оптоволоконным кабелем и принимающим портом на SFP на каждом конце канала для прямого соединения.

1000BASE-ZX SFP для одномодовых волокон большой досягаемости

1000BASE-ZX SFP работает на стандартном одномодовом оптоволоконном канале длиной примерно до 70 км. SFP обеспечивает бюджет оптического канала 21 дБ, но точная длина участка канала зависит от многих факторов, таких как качество волокна, количество стыков и разъемов.

При использовании одномодового волокна на меньших расстояниях (SMF) может потребоваться установка встроенного оптического аттенюатора в канал, чтобы избежать перегрузки приемника. Встроенный оптический аттенюатор на 10 дБ должен быть вставлен между волоконно-оптическим кабелем и приемным портом на SFP на каждом конце линии всякий раз, когда потери в оптоволоконном кабеле составляют менее 8 дБ.

1000BASE-BX10-D и 1000BASE-BX10-U SFP для одножильных двунаправленных приложений

Модули SFP 1000BASE-BX-D и 1000BASE-BX-U, совместимые с IEEE 802.Стандарты 3ah 1000BASE-BX10-D и 1000BASE-BX10-U работают на одной нити стандартного SMF.

Устройство 1000BASE-BX10-D всегда подключается к устройству 1000BASE-BX10-U с помощью одной нити стандартного SMF с рабочей дальностью передачи до 10 км. Связь по одной нити волокна достигается разделением длин волн передачи двух устройств, как показано на рисунке 2: 1000BASE-BX10-D передает канал с длиной волны 1490 нм и принимает сигнал с длиной волны 1310 нм, тогда как 1000BASE-BX10-U передает на длине волны 1310 нм и принимает сигнал на длине волны 1490 нм.Как показано, наличие разделителя с мультиплексированием с разделением по длине волны (WDM), интегрированного в SFP, для разделения световых путей длиной 1310 нм и 1490 нм.

Рисунок 4.

Двунаправленная передача одной нити SMF

Модули SFP GLC-BX-D и GLC-BX-U также поддерживают функции цифрового оптического мониторинга (DOM) в соответствии с отраслевым стандартом SFF-8472 с соглашением с несколькими источниками (MSA). Эта функция дает конечному пользователю возможность отслеживать параметры SFP в реальном времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

GLC-BX-D-I и GLC-BX-U-I являются аналогами GLC-BX-D и GLC-BX-U SFPS, рассчитанными на промышленную температуру (IND). Это позволяет соединению работать в суровых условиях окружающей среды, когда температура корпуса модуля может находиться в диапазоне от -40 ° C до 85 ° C.

2-канальный 1000BASE-BX10-D для однонаправленных двунаправленных приложений

2-канальный модуль 1000BASE-BX-D SFP, также известный как Compact SFP, объединяет два интерфейса IEEE 802.3ah 1000BASE-BX10-D в одном модуле SFP.GLC-2BX-D или GLC-2BX-D-I всегда подключается к двум интерфейсам 1000BASE-BX10-U по двум одинарным цепям стандартного SMF с рабочим диапазоном передачи до 10 км.

GLC-2BX-D или GLC-2BX-D-I предназначен для подключения к любому стандартному оборудованию в помещении клиента (CPE) по каналам FTTx (рисунок 3).

Рисунок 5.

Компактное развертывание SFP с Cisco Catalyst 4500

1000BASE-BX40-D и 1000BASE-BX40-U для однонаправленных двунаправленных приложений

Модули SFP Cisco GLC-BX40-D-I, GLC-BX40-DA-I и GLC-BX40-U-I работают на одном канале стандартного SMF.

Устройство GLC-BX40-D-I или GLC-BX40-DA-I подключается к устройству GLC-BX40-U-I с помощью одной нити стандартного SMF с рабочим диапазоном передачи до 40 км.

Обмен данными по одной нити волокна достигается разделением длин волн передачи двух устройств. Модули SFP GLC-BX40-D-I, GLC-BX40-DA-I и GLC-BX40-U-I также поддерживают функции цифрового оптического мониторинга (DOM) в соответствии с отраслевым стандартом SFF-8472 с соглашением с несколькими источниками (MSA).Эта функция дает конечному пользователю возможность отслеживать параметры SFP в реальном времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

1000BASE-BX80-D и 1000BASE-BX80-U для однонаправленных двунаправленных приложений

Модули SFP Cisco GLC-BX80-D-I и GLC-BX80-U-I работают на одном канале стандартного SMF.

Устройство GLC-BX80-D-I всегда подключается к устройству GLC-BX80-U-I с помощью одной нити стандартного SMF с рабочей дальностью передачи до 80 км.

Обмен данными по одной нити волокна достигается разделением длин волн передачи двух устройств. Модули SFP GLC-BX80-D-I и GLC-BX80-U-I также поддерживают функции цифрового оптического мониторинга (DOM) в соответствии с отраслевым стандартом SFF-8472 с соглашением о множестве источников (MSA). Эта функция дает конечному пользователю возможность отслеживать параметры SFP в реальном времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

100 / 1000BASE-LX SFP для одномодовых волокон большой досягаемости

Двухскоростной SFP 100M / 1G 10Km совместим со стандартами IEEE 100BASE-LX и 1000BASE-LX / LH.

GLC-GE-DR-LX SFP также поддерживает функции цифрового оптического мониторинга (DOM) в соответствии с отраслевым стандартом SFF-8472 с соглашением с несколькими источниками (MSA). Эта функция дает конечному пользователю возможность отслеживать параметры SFP в реальном времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

SFP Работа на 100M

GLC-GE-DR-LX SFP может взаимодействовать с другими 100M SFP / интерфейсами, если они основаны на стандарте 100BASE-LX10. Аттенюатор 5 дБ необходим на пути передачи двухскоростного SFP Tx и интерфейса 100BASE-LX10 Rx. На другой пряди волокна аттенюатор не требуется.

SFP Работа на 1G

GLC-GE-DR-LX SFP может взаимодействовать с другими 1G SFP / интерфейсами, если они основаны на стандарте 1000BASE-LX / LH.Никакой аттенюатор не требуется ни в одной пряди волокна.

Поддержка платформы

SFP Cisco 1 Гбит / с поддерживаются различным сетевым оборудованием Cisco ^*. Дополнительные сведения см. В документе «Матрица совместимости SFP» по адресу http://www.cisco.com/en/US/docs/interfaces_modules/transceiver_modules/compatibility/matrix/OL_6981.pdf

● Устройства серии ASA5500

● Маршрутизаторы серий ASR 901 и 903

● Маршрутизаторы серий ASR 1000, 9000 и 9000v

● Catalyst Express 500 и Express 520

● Catalyst 2350 и 2360 серий

● Catalyst 2900, 2940, 2950, 2960, 2960-Plus, 2960-C, 2960-S, 2960-SF, 2960-X Series

● Catalyst серий 2970 и 2975

● Блейд-коммутаторы Catalyst 3000 и 3100

● Catalyst серии 3500XL

● Catalyst 3550, 3560, 3560-C, 3560-E, 3560-X Series

● Catalyst 3750-E Series, 3750 Metro, 3750-X Series

● Catalyst 3850 Series

● Catalyst 4500 и 4500-X Series

● Catalyst 4900 Series

● Catalyst 6000 Series

● Catalyst 6800 Series

● Маршрутизатор Cisco серии 1941

● Маршрутизатор Cisco серий 2600, 2800, 2900

● Маршрутизатор Cisco серий 3200, 3600, 3700

● Маршрутизатор Cisco серии 4400

● Контроллер беспроводной локальной сети Cisco серии 5700

● Маршрутизатор универсального доступа Cisco 6400

● Cisco uBR7200 Series

● Маршрутизаторы Cisco серий 7200, 7300, 7500 и 7600

● Маршрутизаторы Cisco серии 10000 и uBR 10000

● Интернет-маршрутизатор Cisco серии 10700

● Маршрутизатор Cisco серии 12000

● Серия маршрутизаторов Cisco 2000 Connected Grid

● Серия коммутаторов Cisco 2500 Connected Grid

● Cisco серий IE2000 и IE2000U

● Cisco IE3010 Series

● Cisco MDS 9000

● Cisco ME 2400

● Cisco ME 2600X

● Cisco ME 3400

● Cisco ME 3600X и ME 3800X

● Cisco ME 4600 и ME 4900 серий

● Cisco ME серии 6500

● Мобильный беспроводной маршрутизатор Cisco MWR 2941

● Серия маршрутизаторов CRS

● CSS 11500 Series

● Cisco RF Gateway Series

● Устройства серии NAM 2200

● Nexus серии 2000, 3000, 4000, 5000, 7000, 9000, 9300, 9500 (модульный)

^* Дополнительные платформы могут добавляться постоянно; пожалуйста, проверьте матрица совместимости для получения последней информации и для операционной системы, совместимой с Cisco, для каждой платформы.

Характеристики

Кабели и соединители

Разъемы

включают следующее:

● Двойной разъем LC / PC (1000BASE-SX, 1000BASE-LX / LH, 1000BASE-EX и 1000BASE-ZX)

● Один разъем LC / PC (1000BASE-BX-D и 1000BASE-BX-U)

● Разъем RJ-45 (1000BASE-T)

Примечание: Поддерживаются только соединения с коммутационными шнурами с разъемами ПК или UPC. Патч-корды с разъемами APC не поддерживаются.Все используемые кабели и кабельные сборки должны соответствовать стандартам, указанным в разделе стандартов.

Таблица 1 содержит спецификации кабелей для модулей SFP, которые вы устанавливаете в порт Gigabit Ethernet. Обратите внимание, что все порты SFP имеют разъемы типа LC, а минимальная длина кабеля для всех перечисленных SFP (многомодовых и одномодовых оптоволоконных кабелей) составляет 6,5 футов (2 м).

Таблица 1. Технические характеристики кабелей порта SFP

Товар	Длина волны (нм)	Тип волокна	Размер сердечника (мкм)	Модальная полоса пропускания (МГц ^* км) ^***	Рабочее расстояние (м)
1000BASE-SX	850	MMF	62.5	160 (класс FDDI)	220 (722 футов)
			62,5	200 (OM1)	275 (902 футов)
			50	400 (400/400)	500 (1640 футов)
			50	500 (OM2)	550 (1,804 футов)
			50	2000 (OM3)	1000 (3281 фут)
1000BASE-LX / LH	1310	MMF ^*	62.5	500	550 (1,804 футов)
			50	400	550 (1,804 футов)
			50	500	550 (1,804 футов)
		SMF	— ^**	–	10,000 (32,821 фут)
1000BASE-EX	1310	SMF	— ^**	–	40,000 (131,234 футов)
1000BASE-ZX	1550	SMF	–	–	Примерно 70 км в зависимости от потери линии
1000BASE-BX-U	1310	SMF	— ^**	–	10,000 (32,821 фут)
1000BASE-BX-D	1490	SMF	— ^**	–	10,000 (32,821 фут)
GLC-BX40-D-I	1550	SMF	— ^**	–	40,000 (131,234 футов)
GLC-BX40-DA-I	1490	SMF	— ^**	–	40,000 (131,234 футов)
GLC-BX40-U-I	1310	SMF	— ^**	–	40,000 (131,234 футов)
GLC-BX80-D-I	1570	SMF	— ^**	–	80 000 (262 467 футов)
GLC-BX80-U-I	1490	SMF	— ^**	–	80 000 (262 467 футов)
GLC-GE-DR-LX	1310	SMF	— ^**	–	10,000 (32,821 фут)

^* Патч-корд для согласования режима, как указано в стандарте IEEE, требуется независимо от длины пролета.Обратите внимание на то, что коммутационный шнур согласования мод для волокон 62,5 мкм имеет характеристики, отличные от характеристик коммутационного корда согласования мод для волокон 50 мкм.

^** ITU-T G.652 SMF, как указано в стандарте IEEE 802.3z.

^*** Указано для длины волны передачи.

Оптические характеристики

В таблице 2 указаны оптические параметры для SFP. Для гарантированной работы должны соблюдаться как мощность приемника, так и вносимые потери в канале.

Таблица 2. Основные оптические параметры

Товар	Диапазон мощности передачи (дБм)	Диапазон мощности приема (дБм)	Максимальные вносимые потери канала в дБ (по типу волокна) *	Диапазон длин волн передачи и приема (нм)
1000BASE-SX	от -3 до -9.5	0 до -17	2,4 (класс FDDI) 2,6 (OM1) 3,4 (400/400) 3,6 (OM2) 5 (OM3)	770 до 860
1000BASE-LX / LH	от -3 до -9,5	от -3 до -20	2,4 (любой MMF) 6 (G.652 SMF)	1270 до 1355
1000BASE-EX	+3 к -1	+1 к -22	18 (Г.652 SMF)	1290 до 1335
1000BASE-ZX	+5 к 0	от -3 до -23	21 (любой SMF)	1500 до 1580
1000BASE-BX10-D	от -3 до -9	от -3 до -19.5	5,5 (G.652 SMF)	1480–1500 (передача) 1260–1360 (прием)
1000BASE-BX10-U	от -3 до -9	от -3 до -19,5	6 (G.652 SMF)	1260–1360 (передача) 1480–1500 (прием)
GLC-BX40-D-I	-5 к +3	-25 к +3	19 (г.652 SMF)	1540–1560 (передача) 1260–1360 (прием)
GLC-BX40-DA-I	-5 к +3	-25 к +3	19 (G.652 SMF)	1480–1500 (передача) 1260–1360 (прием)
GLC-BX40-U-I	-5 к +3	-25 к +3	19 (г.652 SMF)	1260–1360 (передача) 1480–1600 (прием)
GLC-BX80-D-I	-2 к +3	-27 к +3	23 (G.652 SMF)	1560–1580 (передача) 1470–1510 (прием)
GLC-BX80-U-I	-2 к +3	-27 к +3	23 (Г.652 SMF)	1480–1500 (передача) 1550–1620 (прием)
GLC-GE-DR-LX	от -9,5 до -3	-25 до -3	6 (G.652 SMF)	1260 до 1360

^* Максимальные вносимые потери в канале определены для максимального гарантированного расстояния, как указано в таблице 1, и для типа волокна.Когда каналы развернуты на меньших расстояниях, могут быть допущены дополнительные потери канала.

Размеры

Размеры (В x Ш x Г): 8,5 x 13,4 x 56,5 мм. SFP Cisco обычно весят 75 граммов или меньше.

Условия окружающей среды и требования к питанию

Диапазон рабочих температур:

● Коммерческий температурный диапазон (COM): от 0 до 70 ° C (от 32 до 158 ° F)

● Расширенный диапазон температур (EXT): от -5 ° C до 85 ° C (от 23 до 185 ° F)

● Промышленный температурный диапазон (IND): от -40 до 85 ° C (от -40 до 185 ° F)

● Диапазон температур хранения: от -40 до 85 ° C (от -40 до 185 ° F)

Модули Cisco SFP

обычно потребляют до 1 Вт на порт SFP, за исключением Compact SFP (GLC-2BX-D), потребляющего до 1 Вт.5W.

В таблице 3 перечислены температурный диапазон и информация о поддержке DOM для SFP.

Таблица 3. Диапазон температур и поддержка DOM

Номер продукта	Диапазон температур	ДОМ
GLC-BX-U	COM	Есть
GLC-BX-D	COM	Есть
GLC-BX-U-I	ИНД	Есть
GLC-BX-D-I	ИНД	Есть
GLC-2BX-D	COM	Есть
GLC-2BX-D-I	ИНД	Есть
GLC-T	COM	н / д
GLC-TE	ВНЕШНИЙ	н / д
GLC-T-RGD	ИНД	н / д
SFP-GE-T	ВНЕШНИЙ	н / д
GLC-SX-MMD	ВНЕШНИЙ	Есть
GLC-LH-SMD	ВНЕШНИЙ	Есть
GLC-EX-SMD	ВНЕШНИЙ	Есть
GLC-ZX-SMD	ВНЕШНИЙ	Есть
GLC-SX-MM-RGD	ИНД	Есть
GLC-LX-SM-RGD	ИНД	Есть
GLC-ZX-SM-RGD	ИНД	Есть
GLC-BX40-D-I	ИНД	Есть
GLC-BX40-DA-I	ИНД	Есть
GLC-BX40-U-I	ИНД	Есть
GLC-BX80-D-I	ИНД	Есть
GLC-BX80-U-I	ИНД	Есть
GLC-GE-DR-LX	ВНЕШНИЙ	Есть

Информация для заказа

Чтобы разместить заказ, см. Таблицу 4 и посетите домашнюю страницу заказов Cisco.

Таблица 4. Информация для заказа

Описание продукта	Номер продукта
Стандартный 1000BASE-T	GLC-T
Стандартный 1000BASE-T	GLC-TE
Стандартный 1000BASE-T	GLC-T-RGD
1000BASE-BX10-D нисходящее двунаправленное одиночное волокно; с ДОМ	GLC-BX-D
1000BASE-BX10-D нисходящее двунаправленное одиночное волокно, номинальное (IND), с DOM	GLC-BX-D-I
2-канальное нисходящее двунаправленное одиночное волокно 1000BASE-BX10-D; с ДОМ	GLC-2BX-D
2-канальное нисходящее двунаправленное одиночное волокно 1000BASE-BX10-D; с ДОМ	GLC-2BX-D-I
1000BASE-BX10-U восходящее двунаправленное одиночное волокно; с ДОМ	GLC-BX-U
1000BASE-BX10-U восходящее двунаправленное одиночное волокно, номинальное (IND), с DOM	GLC-BX-U-I
1000BASE-T NEBS 3 ESD	SFP-GE-T
1000BASE-SX коротковолновый; с ДОМ	GLC-SX-MMD
1000BASE-LX / LH длинноволновый; с ДОМ	GLC-LH-SMD
1000BASE-EX длинноволновый; с ДОМ	GLC-EX-SMD
1000BASE-ZX увеличенное расстояние; с ДОМ	GLC-ZX-SMD
1000BASE-SX коротковолновый; прочный	GLC-SX-MM-RGD
1000BASE-LX / LH длинноволновый; прочный	GLC-LX-SM-RGD
1000BASE-ZX увеличенное расстояние; прочный	GLC-ZX-SM-RGD
1000BASE-BX40-D для двунаправленных приложений с одним оптоволокном на 40 км; с ДОМ	GLC-BX40-D-I
1000BASE-BX40-D (альтернатива) для двунаправленных приложений с одним волокном длиной 40 км; с ДОМ	GLC-BX40-DA-I
1000BASE-BX40-U для двунаправленных приложений с одним оптоволокном на 40 км; с ДОМ	GLC-BX40-U-I
1000BASE-BX80-D для двунаправленных приложений с одним волокном длиной 80 км; с ДОМ	GLC-BX80-D-I
1000BASE-BX80-U для двунаправленных приложений с одним волокном длиной 80 км; с ДОМ	GLC-BX80-U-I
100 / 1000BASE-LX длинноволновый; с ДОМ	GLC-GE-DR-LX

Гарантия

● Стандартная гарантия: 1 год

● Расширенная гарантия (опция): Доступна в рамках контракта на сервисную поддержку Cisco SMARTnet ^® для коммутатора Cisco или корпуса маршрутизатора

Соответствие нормам и стандартам

Безопасность:

● Лазер класса I 21CFR1040 LN # 50 7/2001

● Лазер класса I IEC 60825-1

Стандарты:

● IEEE 802.3z

● IEEE 802.3ah

● GR-20-CORE: Общие требования к оптоволоконному и оптоволоконному кабелю

● GR-326-CORE: Общие требования для одномодовых оптических разъемов и сборок перемычек

● GR-1435-CORE: Общие требования к многоволоконным оптическим разъемам

Следующие шаги

Узнайте больше о модулях преобразователя Ethernet Cisco SFP, связавшись с торговым представителем или посетив сайт http: // www.cisco.com/c/en/us/products/interfaces-modules/transceiver-modules/index.html.

Cisco Capital

Гибкие платежные решения, которые помогут вам достичь ваших целей

Cisco Capital упрощает получение нужной технологии для достижения ваших целей, позволяет трансформировать бизнес и помогает вам оставаться конкурентоспособными. Мы можем помочь вам снизить общую стоимость владения, сохранить капитал и ускорить рост. В более чем 100 странах наши гибкие платежные решения помогут вам приобретать оборудование, программное обеспечение, услуги и дополнительное оборудование сторонних производителей с помощью простых и предсказуемых платежей.Выучить больше.

РубрикаРазное

Цоколь е40 технические характеристики: Лампы с цоколем e40: самые мощные, достоинства и недостатки, принципиальная схема led-ламп

Устройство и характеристики лампы светодиодной Е40

Устройство светодиодной лампы

Общие конструкционные элементы

Особенности цоколя Эдисона

Принципиальные электрические схемы

Разновидности светодиодных ламп E40

Особенности промышленных светодиодных ламп

Сферы применения ламп E40

Выводы и полезное видео по теме

Лампы энергосберегающие E40 большой мощности

Современные энергосберегающие лампы

Лампы светодиодные с цоколем Е40: особенности, производители и отзывы

Общая характеристика

Разновидности

Формы устройств

Температура цвета

Экономичность и мощность

Преимущества

Особенности строения

Сферы применения

чем отличаются и где применяются такие лампы

Параметры лампочек-великанов

Большому кораблю – большое плавание: сферы применения ламп Е40

Какую лампу выбрать: мнение и объяснение экспертов

Светодиодные лампы с цоколем Е40 Samsung в Москве

— Технические данные модулей Cisco 40GBASE QSFP

250w Hps Street Light Base E39 / e40 Натриевая лампа 110v / 220v

— Технические данные модулей Cisco SFP для приложений Gigabit Ethernet

Добавить комментарий Отменить ответ
