Какие трубы для водопровода на даче лучше предпочесть? Как объединить их в единую систему водоснабжения? Есть ли какой-то способ предотвратить разморозку этой системы во время холодов?

Попробуем выяснить.

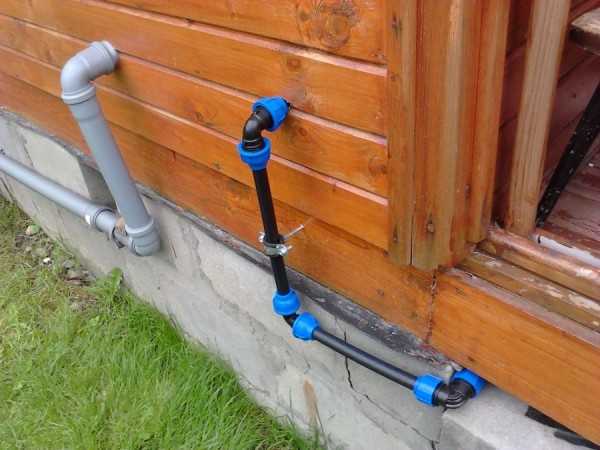

Участок дачного водопровода.

Выбор

Для начала давайте попытаемся понять, из чего, собственно, нам предстоит выбирать. Итак, какие материалы используются при сооружении водопровода?

Описание

• Черная сталь выгодно отличается высочайшей механической прочностью. Основной недостаток — подверженность коррозии и, как следствие, ограниченный срок службы. При укладке на грунт первые свищи на резьбах могут появиться уже через 3-5 лет.
• Оцинкованная сталь не только прочна, но и устойчива к коррозии. Она была бы идеальным материалом, если бы не высокая цена и не трудоемкий монтаж с необходимостью сварки или ручной нарезки резьб.

Впрочем: дачный водопровод часто собирается на обычных садовых шлангах, натянутых на концы трубы и стянутых хомутами.

• Металлопластик — алюминиевая трубка между двумя полимерными слоями. Приличная прочность, разумная стоимость и простой монтаж делают материал неплохим выбором. Придраться можно разве что к довольно дорогим фитингам.

• Полипропилен еще дешевле металлопластика, он легок и прочен. Увы — для монтажа используется низкотемпературная сварка, требующая наличия специального паяльника и, что еще важнее, электричества, которое есть далеко не везде. Да, покупка или аренда дизель-генератора для дачи решат проблему; но стоит ли ее создавать?
• Наконец, полиэтиленовые трубы выгодно отличаются от полипропилена тем, что собираются на компрессионных фитингах. В отличие от фитингов для металлопластика, полиэтиленовые исключительно дешевы и не требуют использования какого бы ни было инструмента: при диаметре до ДУ32 монтаж ПНД труб для водопровода на даче выполняется своими руками.

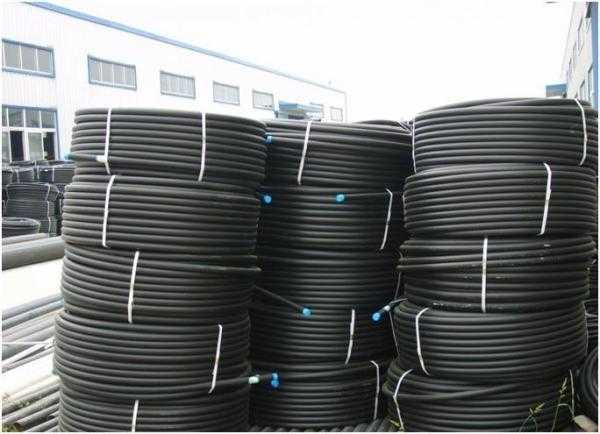

На фото — бухты полиэтиленовых труб на складе.

Стоимость

Приведем средние цены на перечисленные виды труб для самого ходового диаметра — 20 мм (3/4 дюйма).

Материал	Стоимость погонного метра, рубли
Черная сталь	80
Оцинкованная сталь	120
Металлопластик	65
Полипропилен	30
Полиэтилен	12

Ого! А ведь дачный водопровод из пластиковых труб оказывается весьма выгодным, причем полиэтилен смотрится наиболее выигрышно.

Давайте исследуем еще один параметр  — морозостойкость.

Поведение при разморозке

Что произойдет с каждым из исследуемых материалов, если внутри трубы замерзнет вода?

• Шовные стальные трубы, независимо от наличия или отсутствия антикоррозионного цинкового покрытия, лопнут по шву и потребуют замены.

Разморозка не пойдет на пользу металлическим трубам.

• Металлополимерные останутся целыми внешне: разорвана будет лишь алюминиевая сердцевина. Ее повреждение будет означать резкое падение максимального рабочего давления водопровода.

Кроме того: латунные фитинги с большой вероятностью тоже будут раздавлены льдом и придут в негодность.

• Полипропилен будет лишь несколько деформирован на прямых участках. Деформация частично сохранится после оттайки.
• Наконец, сохраняющий эластичность при низких температурах полиэтилен просто растянется и после таяния льда вернется к первоначальным размерам.

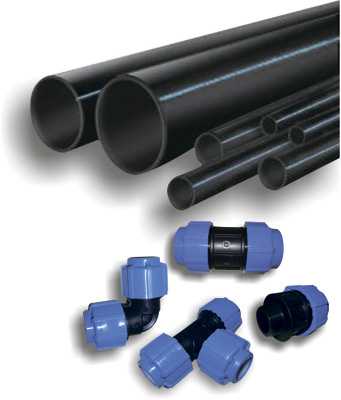

Выводы, думается, очевидны. Наш выбор — полиэтиленовые трубы с компрессионными фитингами.

Монтаж

Как правильно монтировать пластиковые водопроводные трубы для дачи выбранного нами типа?

Тонкостей здесь, в общем-то, немного.

1. С наружной стороны, отрезанной по размеру трубы, предварительно снимается фаска.
2. Лучше не пытаться вставить трубу в собранный фитинг, ослабив резьбу, а полностью разобрать его. Затем на трубу последовательно надеваются зажимная гайка, цанга, упорное и уплотнительное кольца. Наконец, труба вставляется в корпус фитинга, после чего кольца и цанга затягиваются гайкой от руки.

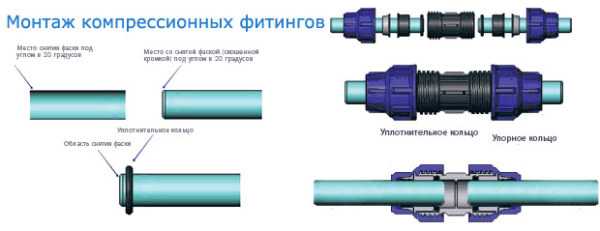

Порядок монтажа понятен из этой схемы.

Повторимся: для труб диаметром до 32 мм инструмент не используется. Пытаясь сильнее затянуть соединение, вы с большой вероятностью сорвете резьбу на гайке или корпусе.

Для соединения пластиковых труб со стальными или латунными резьбами (кранами, вентилями и т.д.) инструкция тоже не отличается сложностью: в этом случае используются фитинги-переходники со стандартной трубной резьбой. Металлическая деталь предварительно подматывается лентой ФУМ.

Не забудьте, планируя расположение запорной арматуры, предусмотреть вентиль для полного слива водопровода. Как правило, вода подается на дачные участки только в теплое время года; на зиму, несмотря на эластичность полиэтилена, трубы лучше осушить.

Холода, холода

В некоторых случаях, однако, водопроводом приходится пользоваться при температурах ниже нуля (читайте также статью «Зимний водопровод на даче: рассматриваем основные особенности»).

Примеры? Пожалуйста.

• В некоторых регионах страны кратковременные заморозки в дачный сезон — нормальное явление. Например, в Хабаровском крае первые холода начинаются в конце сентября — начале октября.
• Кроме того, дачи могут использоваться круглый год при условии автономного водоснабжения. Скважина или колодец с погружным насосом без проблем обеспечат дом водой; единственная проблема — не дать ей замерзнуть.

Решение этой проблемы довольно очевидно: в общем случае водопровод зарывается в грунт ниже уровня его промерзания.

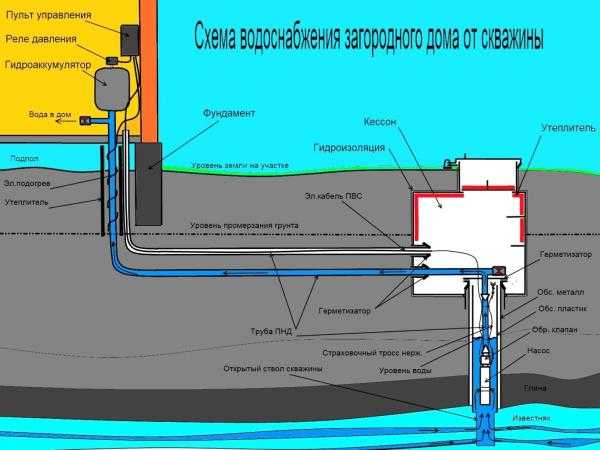

Схема круглогодичного водоснабжения от скважины.

Иногда, однако, отдельные участки приходится прокладывать по поверхности. Если, скажем, установленные прямо на поверхность грунта дачные дома из блок-контейнеров позволяют завести воду прямо под них, то заглубленный ленточный фундамент на вечной мерзлоте такой возможности не даст.

Для участков с круглогодичным электроснабжением простейшее решение — подогрев труб водопровода на даче саморегулирующимся греющим кабелем мощностью 16 Вт/м.

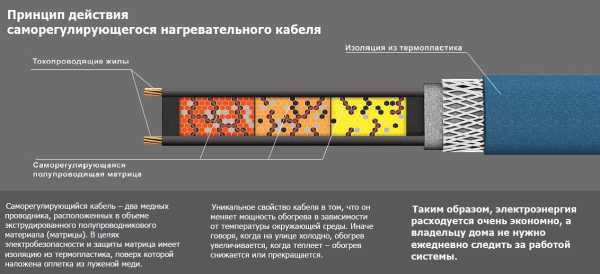

Саморегулирующийся греющий кабель.

Почему именно саморегулирующимся? Из соображений экономии электроэнергии. Потребляемая этим кабелем мощность зависит от его температуры: при нагреве электрическое сопротивление полимерной матрицы, разделяющей его жилы, увеличивается, при охлаждении — уменьшается.

Полезно: эта особенность заодно защищает кабель от перегрева и выхода из строя при перехлестах.

Как монтировать систему обогрева?

Существует два способа укладки.

1. Кабель притягивается к трубе снаружи полиэтиленовыми хомутами или алюминиевым скотчем, после чего водопровод теплоизолируется — пенопластовой скорлупой, вспененным полиэтиленом и т.д.
2. В некоторых случаях бывает более удобным пропустить кабель внутри трубы, благо герметичность концевой муфты это позволяет. Для герметизации точки входа кабеля в трубу используется специальная зажимная втулка с резиновым уплотнителем.

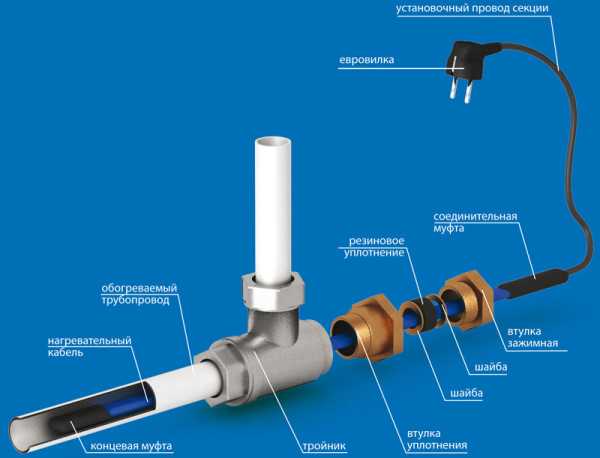

Монтаж греющего кабеля в трубе.

Заключение

Разумеется, мнение автора не является единственно верным. Вполне возможно, что читатель предпочтет для дачного водопровода другие материалы и решения (см.также статью «Летний водопровод на даче – варианты монтажа»).

Как всегда, дополнительную тематическую информацию можно найти в видео в этой статье. Успехов!

Добавить в избранное Версия для печати

Отличная статья 0

9dach.ru

видео-инструкция по монтажу, особенности водопроводных труб, цена, фото

Если вы хотите иметь на загородном участке хороший урожай или даже возможность проживать там в любое время года, то вам необходимо оборудовать на нём полноценную систему водоснабжения. Цена готового водопровода зависит от множества аспектов, но если выполнить все работы самостоятельно и из пластиковых труб, то она окажется не такой уж и высокой в сравнении с открывающимися возможностями. В данной статье мы приведём все необходимые для этого рекомендации.

Летний дачный водопровод из пластиковых труб

Этап №1: источник

Без источника воды все остальные работы не имеют смысла, поэтому следует начать именно с его реализации.

Выбор

Давайте рассмотрим все возможные варианты:

1. Централизованное водоснабжение. То, что для многоквартирных домов считается чем-то обыденным, на дачах встречается очень редко. Конечно, всё зависит от удалённости вашего участка от города, но в большинстве случаев общая магистраль проходит слишком далеко. И либо подводка вообще невозможна, либо невероятно дорогостоящая.

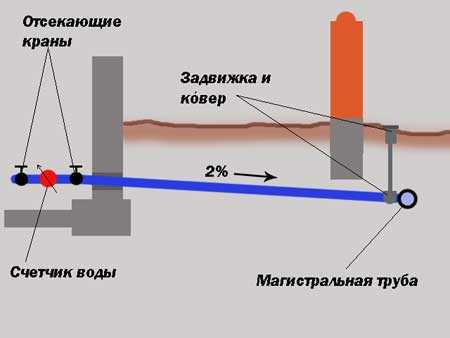

Подключение частного дома к общественной магистрали водоснабжения

2. Река. Тут следует сразу отметить, что этот вариант нельзя использовать ни в коем случае. Есть речка возле дома? Замечательно! Будет где покупаться летом, но вот для водоснабжения столь загрязнённый источник никак не подходит. На сегодняшний день вода в природных водоёмах имеет такой состав, что её не только для питья, но и для полива огорода использовать настоятельно не рекомендуется.

Фото загородного коттеджа на берегу реки

3. Скважина. Строительство скважины является наиболее оптимальным вариантом, тем более что и тут есть из какой конструкции выбрать в зависимости от вашего бюджета и планов по будущей её эксплуатации:

Название	Описание
Водозаборный колодец	По сути, представляет собой резервуар накопления атмосферных осадков. Жидкость в нём не многим отличается по качеству от той, которая находится в водоёмах, но хотя бы для примитивного полива растений сойдёт. Но и это возможно только после дождливого периода.
Колодец-скважина	Эта конструкция позволяет добывать уже грунтовые воды, расположенные на глубине, начинающейся от восьми метров, но имеет слабую производительность.
Песчаная скважина	Бурение на глубину 10-40 метро позволяет добраться до песчаного горизонта, обладающего достаточно чистой водой. Производительность – 0,3-0,8 м3/ч. Срок службы 3-7 лет из-за возможности заиливания.
Артезианская скважина	Идеальный вариант, требующий бурения на глубину до 100-150 м, но при этом обеспечивающий чистейшую после множества фильтрационных слоёв воду, производительность – 2-10 м3/ч и срок службы не менее 50 лет.

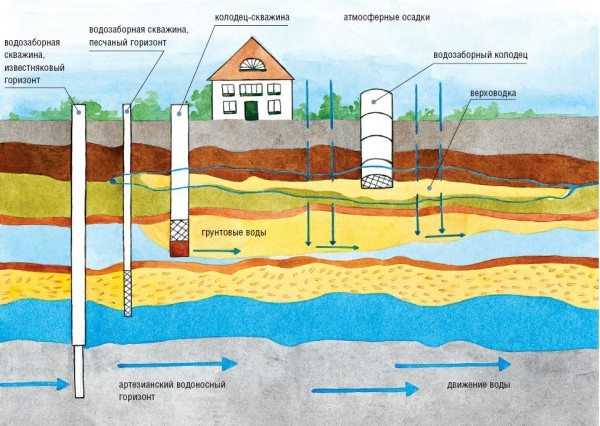

Схема размещения колодцев и скважин различной глубины

Совет: если вы остановитесь на реализации колодца, то обязательно позаботьтесь, чтобы компостная куча, уличный туалет или выгребная яма были не ближе двадцати метров к нему.
В обратном случае он будет загрязнён их стоками, проникающими в грунт.

Обустройство

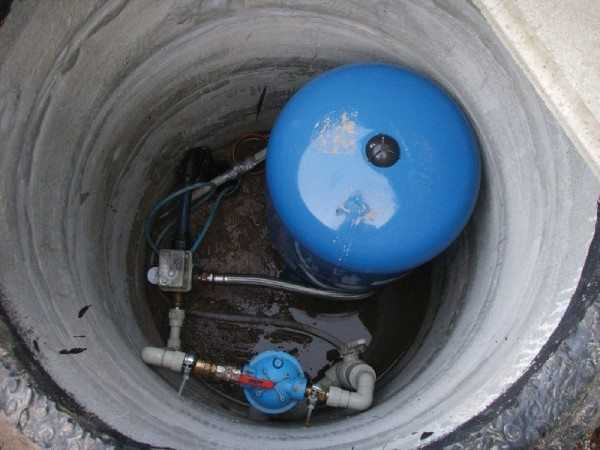

Кессон является началом системы водоснабжения

Остановимся на артезианской или песчаной скважине, так как они способны обеспечить достаточное количество питьевой воды для обеспечения жилого дома и полива огорода.Пластиковый водопровод на даче начинается с создания кессона, необходимого для размещения водоподъёмного оборудования.

Он представляет собой небольшое помещение, в котором располагаются водонасосная станция или выход глубинного насоса, гидроаккумулятор и узел подключения к внешнему трубопроводу с запорной арматурой.

Этап №2: водопровод

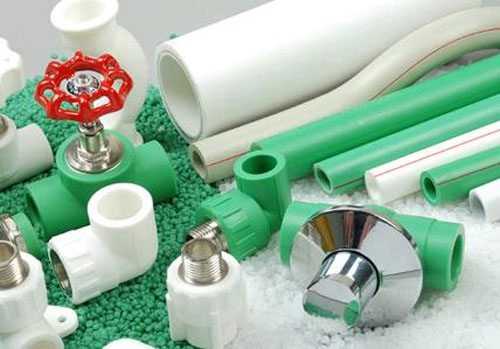

Фитинги и водопроводные пластиковые трубы для дачи

Наиболее рациональный материал для проводки дачного водопровода своими руками – это пластик или металлопластик. Чтобы удостовериться в этом, давайте разберём сравнительную характеристику с другими материалами:

Материал	Плюсы	Минусы
Металл	Высокая прочность; Высокая стойкость к температурным перепадам	Высокая стоимость; Сложная инструкция выполнения монтажных работ; Подверженность коррозийным процессам
Пластик или металлопластик	Химическая инертность к воде; Простота выполнения монтажных работ; Лёгкий вес; Низкая стоимость; Долговечность	Существенных недостатков при применении в рассматриваемой области нет

Как видите, пластик однозначно выигрывает по всем параметрам, отодвигая металл на второй план.

Инструкция прокладки труб зависит от того, какой тип водопровода вы планируете реализовать:

Летний демонтируемый

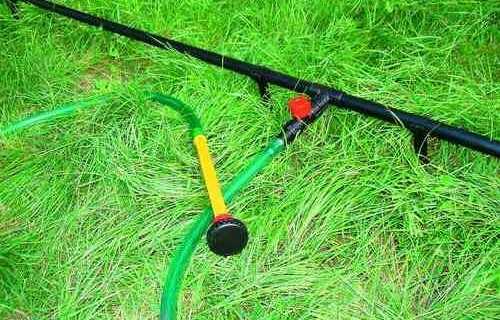

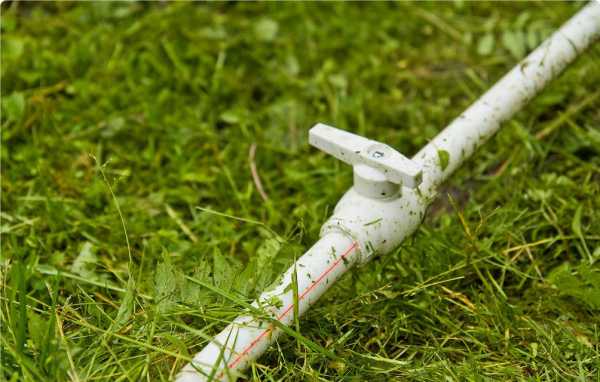

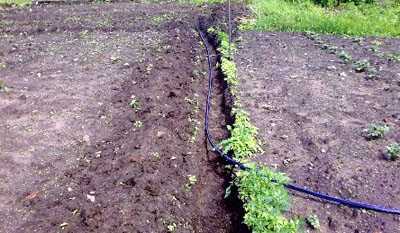

Временный водопровод из пластиковых труб на даче

Это наиболее простой вид трубопроводной системы, при котором можно применить даже ещё более дешёвые резиновые шланги, которые попросту соединяются между собой специальными защёлками, состоящими из «ерша» с одной стороны и подпружиненными защёлками с другой, и укладывающимися сверху грунта. Перед осенью вся конструкция демонтируется и прячется в хозблок.

Летний не демонтируемый

Водопровод из пластиковых труб для дачи, который не демонтируется на зиму

При реализации такой системы пластиковые трубы для дачного водопровода закапываются на небольшую глубину, чтобы человек об них не спотыкался, и соединяются специальными фитингами для соединения труб, а наружу выводятся только водозаборные краны. Очень важным моментом в данном случае является необходимость создания небольшого наклона в сторону основной магистрали и монтажа в самом низком её месте сливного крана.

Это позволит сливать на зиму воду, чтобы избежать разрыва системы.

Пластиковые трубы для водопровода на даче укладываются под определённым углом

Зимний

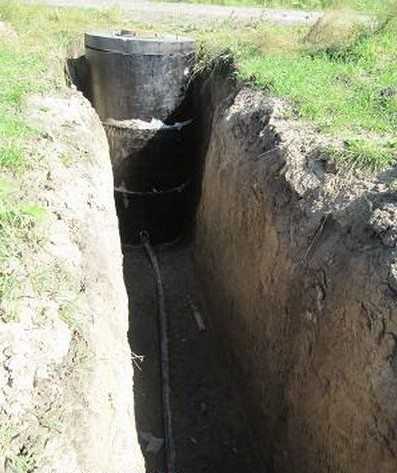

Траншея для зимнего водопровода

Если вы же желаете иметь водоснабжение и в доме, а не только для полива растительных культур, то необходимо оборудовать систему капитально. Для этого следует позаботиться о том, чтобы она не промерзала в зимний период.

Для этого можно использовать следующие варианты:

1. Вырыть траншею глубиной, которая будет ниже уровня промерзания грунта, что составляет 1,5-2 метра. Но, во-первых, это не так-то и просто, во-вторых, не везде даже возможно углубиться на такой уровень.
2. Ограничиться глубиной 60-80 см, но при этом утеплить трубы керамзитом, минеральной ватой или пенопластом.

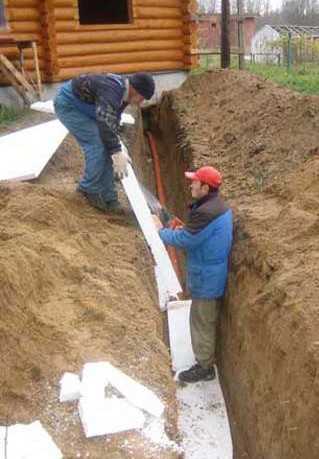

Утепление водопровода пенопластом

Совет: в случае выбора утепления системы рекомендуется использовать конструкцию сэндвич.
В ней водопроводная труба продевается в более толстую из теплоизоляционного материала и гофрированного кожуха. Это позволит уменьшить глубину траншеи до 30 см.

Вывод

По сути, создание дачного водопровода сводится к бурению скважины и прокладки самих труб по удобному для вас маршруту. Всё вполне доступно для выполнения собственными силами.

Функционирующий водопровод – гарантия хорошего урожая

Видео в этой статье ознакомит вас с дополнительными материалами.Удачной вам реализации водопроводной системы!

gidroguru.com

Какие трубы лучше для водоснабжения на даче и в частном доме

На вопрос, какие трубы лучше для водоснабжения ответить не просто. Использовать для водопровода можно трубы из разного материала, каждый из них обладает своими преимуществами и недостатками. Если главным критерием выбора является срок службы изделия, то самым долговечным будет водопровод с медными трубами.

Срок службы медных труб составляет 70 лет. Но, наряду с таким неоспоримым преимуществом, медные трубы имеют высокую стоимость. А это весьма существенный недостаток. По долговечности ненамного уступает медному водопроводу, трубы для водоснабжения их полипропилена труб.

Срок службы таких труб достигает 50 лет. Но кроме этого полипропиленовые трубы отличаются доступной ценой. Пятидесятилетним сроком эксплуатации обладают трубы из нержавейки, но их стоимость тоже во много раз превосходит стоимость труб из полипропилена. Срок службы железных труб – 25 лет. Приблизительно столько же могут служить металлопластиковые и полиэтиленовые, но по стоимости они доступнее изделий из металла.

Так что же выбрать?

Универсальными можно назвать трубы из нержавейки и меди. Они надежные, долговечные и подходят как для холодного водоснабжения, так и для горячего. Для людей, которые не собираются экономить на системе водоснабжения, такие трубы станут самым приемлемым вариантом.

Сейчас все меньше в домах можно встретить стальные трубы. Несмотря на их небольшую стоимость и надежность, от металлических водопроводов отказываются владельцы частных домов. Недостатков у металлических труб очень много, из них самыми существенными можно назвать:

• подверженность коррозии;
• на стенках образуются отложения;
• необходимость сварочных работ при монтаже;
• неэстетичный внешний вид;
• низкая экологичность.

А какие выбрать трубы для водоснабжения тем, кто хочет иметь надежный, долговечный, экологичный и не очень дорогой водопровод? Здесь вариантов тоже предостаточно. Но чтобы сделать правильный выбор стоит ознакомиться с характеристиками труб из разных материалов.

Пластиковые трубы для водоснабжения, их общие характеристики

Сейчас большой популярностью при монтаже системы водоснабжения в частном доме пользуются пластиковые трубы. Их достоинствами можно назвать:

• высокую химическую стойкость;
• они не подвержены коррозии;
• на их стенках не образуются отложения;
• длительный срок службы (50 лет).
• они имеют низкую теплопроводность, а следовательно обеспечивают небольшие потери тепла при транспортировки горячей воды;
• простота монтажа;

Пластиковые трубы есть разных разновидностей, поэтому еще нужно выбрать какой вид полимерных тзделий наиболее подойдет для вашего водопровода.

Трубы для водоснабжения из полибутилена

Эластичные полибутиленовые трубы обладают низким коэффициентом теплового расширения и выдерживают температуру воды до 90 градусов. Их часто используют в системе теплых полов. Соединяют трубы методом сварки.

Трубы из полиэтилена

Эластичные и прочные полиэтиленовые трубы хорошо подходят для системы холодного водоснабжения. Так как при замерзании, они не разрываются, их можно использовать в загородных домах, на даче. Соединяются полиэтиленовые трубы с помощью сварки.

Для горячего водоснабжения используют трубы из сшитого полиэтилена. Соединяются они с помощью фитингов, но стоят немного дороже, чем просто полиэтиленовые трубы.

Трубы из поливинилхлорида

Из всех видов полимерных изделий, трубы ПВХ самые жесткие. Они подходят для открытой проводки, т.к. обладают не только достаточной жесткостью, но и устойчивостью к ультрафиолетовому излучению. Соединяются они и склеиванием.

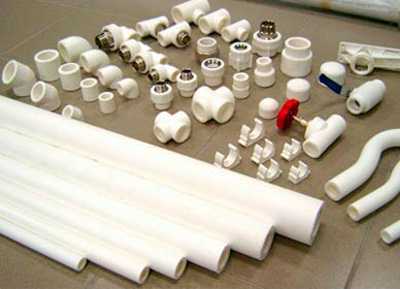

Трубы из полипропилена

Полипропиленовые трубы используются и в горячем, и в холодном водоснабжении. Также их применяют для систем отопление и канализации, проложенной под землей. Их характеристики схожи с техническими характеристиками изделий из сшитого полиэтилена, однако, стоимость их более доступная.

Для холодного водоснабжения использовать можно любые полипропиленовые трубы, для горячего – только с металлическим, стекловолокнистым армированием.

Металлопластиковые трубы

Пользуются популярностью у частных домовладельцев сейчас и металлопластиковые трубы. Они имеют трехслойное строение — внутренний и наружный слой из полимера, а между ними находится тонкий слой алюминия.

Металлопластиковые трубы устойчивы к коррозии имеют эстетичный внешний вид, небольшой вес, легко гнутся и хорошо сохраняют требуемую форму.

Металлопластиковые трубы долговечные, простые в монтаже, для них не требуется ни сварка или пайка. Для холодного водоснабжения выпускают синие или голубые металлопластиковые трубы, а для горячего – белого цвета.

Надежный и экономичный трубопровод ПВХ

Самым оптимальным вариантом по надежности и стоимости для дома или квартиры станут трубы водоснабжения из поливинилхлорида или полиэтилена. Они обладают хорошими техническими характеристиками и приемлемой стоимостью. Трубы ПВХ выпускают двух видов:

• для холодного водоснабжения, они обозначаются ПВХ;
• для горячего и холодного водоснабжения используют ХПВХ.

При выборе водопроводных труб (пластиковые легко соединяется) нужно обращать внимание на их номинальное давление (PN). Для холодной воды подходит — PN 10, PN 16, а для горячей — PN 20, PN 25

Советы при покупке

Когда вы определились с выбором труб для водоснабжения, можно приступать к выбору производителей. Большинство покупателей отдает предпочтение зарубежным производителям. Хорошим качеством отличаются изделия немецких, чешских, австрийских компаний.

Но при покупке труб в магазине следует обязательно проверить у продавца сертификат на выбранный вами товар. Также стоит проверить соответствие продукции техническим параметрам. Подсчитывая стоимость труб, не забудьте взять во внимание цены на соединители, иногда цена на них намного выше, чем на трубы.
