Датчик температуры для котла отопления: как выбрать и установить
Датчик температуры для котла отопления (ДТ) — это устройство, как правило термопара либо резистивный первичный датчик, обеспечивающее замер температуры в водяном контуре агрегата и в дымоотводящем тракте на выходе из него с помощью электрического сигнала в читаемом исполнительным механизмом формате.
СодержаниеПоказать
- 1 Виды термодатчиков
- 1. 1 По способу определения температуры
- 1.2 Контактные датчики
- 2 Как выбрать термодатчик
- 3 В каком месте установить
- 4 Подключение датчика температуры
- 4.1 Комнатный датчик
- 4.2 Подсоединение внешнего датчика
- 4.3 Подключение датчика для газового котлоагрегата
- 4.4 Подсоединение водяного термодатчика
- 4.5 Датчик+ термостат
- 5 Правильная эксплуатация
- 6 Неисправности
Виды термодатчиков
Функционирование измерителя зависит от напряжения на диоде измерительной цепи. Изменение температуры прямо пропорционально сопротивлению диода. Чем ниже температура, тем меньше сопротивление, и наоборот.
В теплоэнергетике в основном применяют два типа ДТ:
- Контактного типа, когда обеспечивается прямой контакт измеряемой среды с датчиком. Например, в водяной или газовой среде.
- Бесконтактного типа измеряют не саму температурную среду, а уровень выделяемого ею тепла или холода, посредством измерения излучения, которое она испускает.
Кроме того, ДТ подразделяются по принципу действия на такие группы датчиков: электронные, электрические, механические и резистивные. Дополнительно ДТ различают по варианту размещения:
- накладные, которые монтируют с обеспечением надежного контакта на поверхности с измеряемой средой;
- погружные — располагаются в толще среды с измеряемым температурным потоком;
- комнатные — датчик температуры воздуха, контролирующие Т внутреннего воздуха в отапливаемом помещении;
- наружные — измеряют температуру внешнего воздуха за отапливаемым объектом.
По способу определения температуры

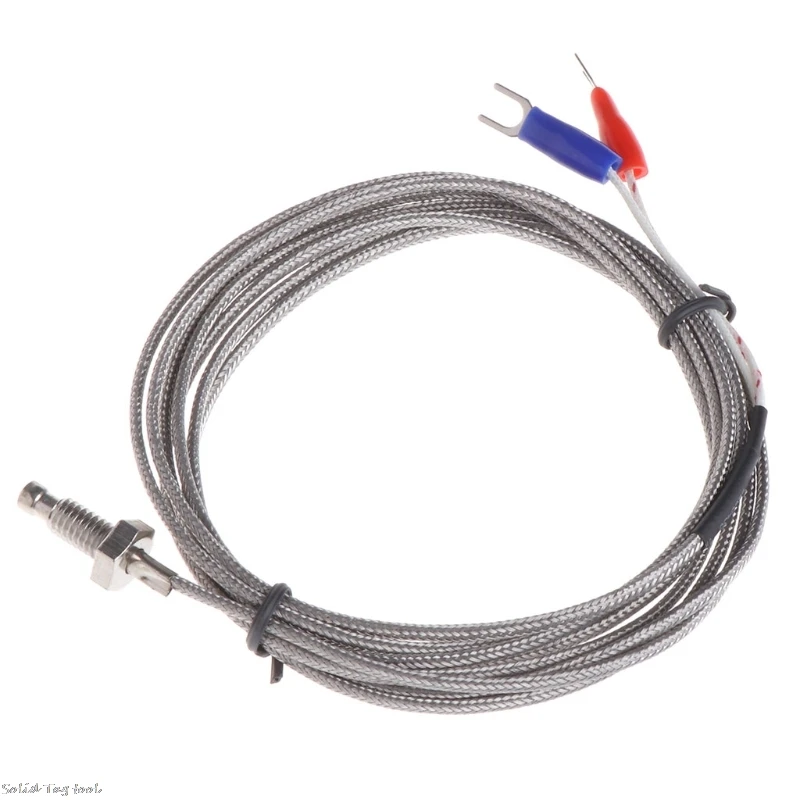

К ним относятся простейшие термопары, состоящие из 2-х разнородных металлов, генерирующих электрическое напряжение прямо пропорционально изменению температуры и резистивный датчик температуры RTD.
Этот резистор изменяет собственное электросопротивление, которое прямо пропорционально изменению температуры. Конструктивно он выполнен из катушки с намотанным тонким проводом из меди, платины или никеля и керамического корпуса.

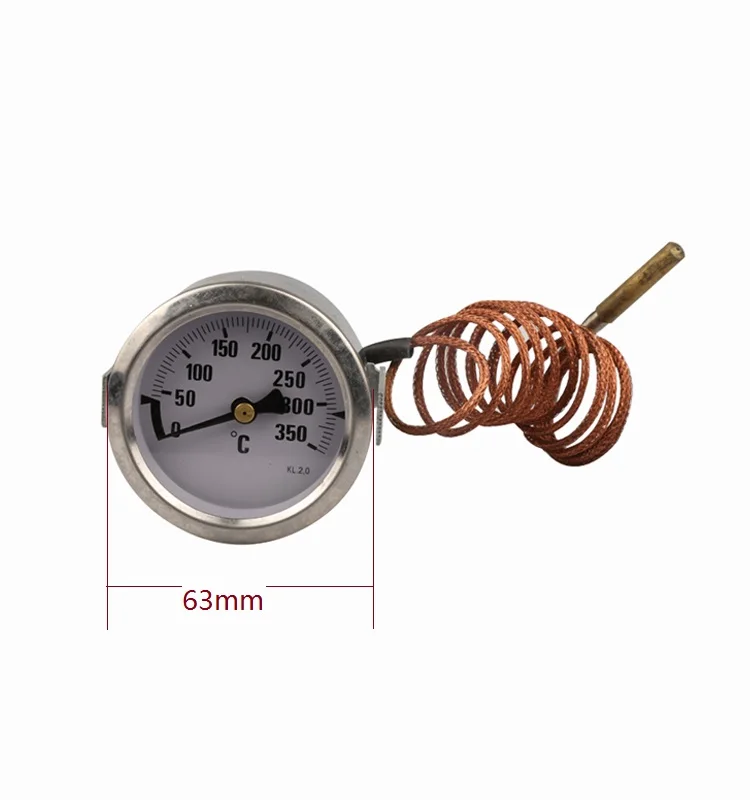

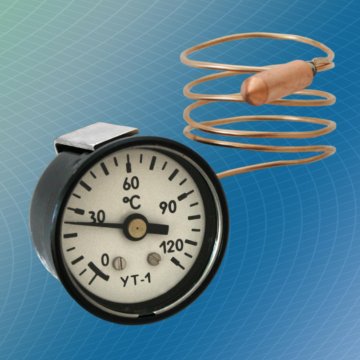

Гораздо реже применяются манометрические термодатчики, измеряющие давление газовой или жидкой среды в замкнутом сосуде.
Они способны измерять температуру немагнитным методом без использования источника тока, что позволяет их использовать для дистанционного контроля. Тем не менее они обладают чувствительностью значительнее меньше других модификаций ДТ и обладают эффектом инерционности.
Контактные датчики
Эта группа датчиков в котле отвечают за контроль по температуре нагреваемой воды, чтобы не допустить закипание ее выше 100 С, поэтому их еще называют датчиками перегрева. При достижении граничной температуры в отопительном контуре, ДТ расцепляет электроконтакты клапана-отсекателя, который перекрывает подачу газа в котел, после чего он отключается.

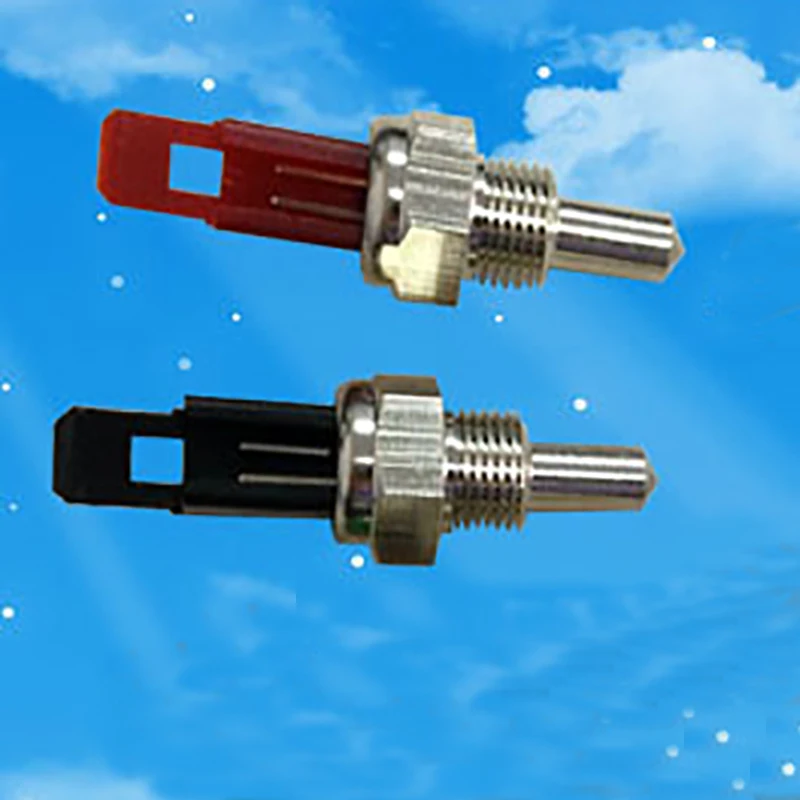

К этой группе датчиков относятся специальные погружные датчики температуры NTC с «позитивным температурным коэффициентом», контролирующих температуру внутри водяного контура газового котлоагрегата. Они работают на базе терморезисторов или биометрических пластин и хорошо совместимы с датчиками разрежения в топке.
Как выбрать термодатчик
ДТ — основные элементы автоматики безопасности и регулирования любого котла. Выбор их производиться заводом-изготовителем в составе системы защиты агрегата. Тем не менее существуют ситуации, когда это нужно выполнить самостоятельно, например, при реконструкции схемы теплоснабжения дома или установки в схему дополнительного бойлера косвенного нагрева воды.
Выбор датчик температуры для газового котла проводят с учетом таких показателей:
- ДТ должен быть чувствительным в рабочих температурных диапазонах и фиксировать все изменения нагреваемой среды с наименьшей задержкой, при высоких значениях температур, например, как в топке котла;
- учитывать специфику контролируемой среды и технологические особенности монтажа: погруженный либо фиксируемый на корпусе;
- учитывать все негативные воздействующие факторы и по возможности минимизировать их;
- учитывать конструктивные особенности ДТ: по напряжению, скорости передающего сигнала, допустимые погрешности при измерениях, области применения, максимальный срок службы, необходимость периодической проверки и аттестации прибора.
В то же время выбирая ДТ, требуется тщательным образом ознакомиться с инструкцией и схемой подключения, чтобы совпадали требования с уже установленным оборудованием на котле.
Как правило, положено заказывать измерители, которые советует производитель котлоагрегата, чтобы обеспечить совместимость элементов системы безопасности и гарантировать их безошибочную работу. В том случае, когда в торговой сети подобные модификации отсутствуют, следует выбирать из сертифицированных аналогов.
В каком месте установить
ДТ устанавливается предельно близко к контролируемому параметру. Так в двухконтурных котлах они размещаются на обратном перед входом в котел, на выходе из него в подающем трубопроводе, на выходе из агрегата в контуре ГВС.
ДТ по контролю за уходящей температуры дымовых газов, устанавливается на выходе из котла перед устьем дымовой трубы. Беспроводные ДТ для котлоагрегата размещаются прямо на контроллере либо на газовом клапане-отсекатель. Проводные — подключаются вариантом, обозначенным заводом-изготовителем оборудования.
Подключение датчика температуры
Котловые ДТ подключаются к определенному регулирующему контроллеру, который отвечает за основные температурные режимы агрегата и к термостату.
Комнатный датчик
ДТ для определения внутренней температуры в помещении, в системе регулирования режимами отопления, устанавливают на комнатной стенке при соблюдении следующих условий:
- Должны отсутствовать вблизи внешние источники тепловой энергии или охлажденного воздуха, например, от кондиционера;
- свободный доступ воздушных потоков к точке замера температуры, рядом с ДТ не должны быть установлены предметы мебели или шторы, способные заслонять его от конвективного теплообмена в комнате;
- ДТ устанавливается на расстоянии не менее 1.3 м от уровня пола;
- в зоне работы терморегулятора не должны быть ЭМ-излучения, электропроводки и любых мощных бытовых электрических приборов.
Подсоединение внешнего датчика
Датчик с наружи дома устанавливается в схеме погодозависимой автоматики котла и размещается на наружной стороне дома. Чтобы не исказить реальные показания температур наружного воздуха потребуется при его установки выполнить ряд условий:
- исключение прямого воздействие УФ- лучей на измерительную часть ДТ;
- контакт со стеной не должен быть металлическим;
- тщательно отнестись к условиям прокладки кабеля ДТ, особенно в местах подверженных воздействию химико-биологических источников, способных испортить изоляцию кабеля;
- уровень месторасположения ДТ на стенке обязан быть не выше 2/3 дома, а если здание трехэтажное, то между 2-м и 3-м этажом;
- нужно исключить все возможные отрицательные факторы, уменьшающие чувствительность либо точность замеров датчика, например, работу рядом установленного кондиционера или вентилятора, с большой скоростью движения воздушных масс.
Подключение датчика для газового котлоагрегата
Датчик температуры работающий в системе безопасности газового котла размещают на контроллер либо на клапан с газовой сети. При самостоятельном подключении вначале изучается схема, представленная заводом-изготовителем, выбирается место установки, маркировка и размещение контактной группы.
Алгоритм подключения датчика на газовый котел своими силами:
- Снимаю на газовом агрегате переднюю панель, чтобы открыть доступ к плате и контактной группе.
- Извлекаю перемычку, установленную заводом между клеммами.
- К данным клеммам подсоединяю нужные провода от контактов ДТ с полярностью указанной на схеме производителем оборудования.
- При установке беспроводного термодатчика к релейному блоку — подключаю 3-х жильный провод на 220 В с заземляющей линией.
Подсоединение водяного термодатчика
Датчик температуры для контроля нагрева воды в двухконтурном котле устанавливают безконтактного типа, на поверхности обратной трубы, а контактного — непосредственно вводят в трубопровод. В некоторых случаях разрешена установка ДТ на циркуляционном отопительном насосе, чтобы исключить попадание в котлоагрегат обратного теплоносителя, имеющего высокую температуру.
Для одноконтурного агрегата запрещено устанавливать датчик температур в обратный трубопровод, чтобы не перекрыть циркуляцию при высокой температуре обратки, что приведет к аварийной остановке котла или недогреву дальних комнат. В этом случае рекомендуется устанавливать ДТ на выходе горячей воды из котла, чтобы не допустить ее перегрева, когда котел может быть остановлен в аварийном порядке, например, из-за низкого разрежения в топке.
Датчик+ термостат
Это схема относится к энергоэффективным, поскольку управление котлом осуществляется по двум точкам контроля: температуре нагреваемой воды и внутреннего воздуха в помещении. Это особенно важно в моменты переходных климатических сезонов — весной и осенью, когда комнаты прогреваются не только от отопительной системы, но и от солнечных лучей.
Если котел работает только по температуре теплоносителя, то будет происходить процесс тактования котла, когда он будет постоянно включаться-отключаться, весьма вредно для его внутренних узлов и особенного для горелки.
Правильная эксплуатация
При эксплуатации термодатчиков строго должна выполнятся инструкция завода-изготовителя котла и измерительного устройства. Для того чтобы обеспечить точность измерений чувствительный элемент должен обладать наибольшим контактом с измеряемой средой, кроме того потребуется своевременно проводить обслуживание измерительного устройства и его калибровку по срокам обозначенным инструкцией.
Специфика эксплуатации ДТ с соблюдением техники безопасности:
- ДТ устанавливается в ту среду, которая должна контролироваться и регулироваться по теплообмену;
- при установке должны быть исключены все негативные факторы, способные изменить показание датчика;
- запрещается эксплуатировать измеритель, с поврежденной изоляцией;
- запрещено выполнять самостоятельную разборку датчика;
- все ремонтные и обслуживающие операции выполняют при полном отключении сетей измерителя от напряжения 220В.
Неисправности
Высокотемпературные условия эксплуатации датчиков, особенно при нестабильных режимах работы котла, приводят к тому, что первичные измерители выходят из строя. Котел будет часто срабатывать на отключение при периодическом отказе термопары или диагностика работы котла будет сигнализировать ошибку, а приборы могут показывать «обрыв цепи».
Шаги по устранению неисправности датчика температуры:
- Чтобы отремонтировать ДТ проверяю правильность выводов -ve и + ve
- Убеждаюсь, что установлен кабель в соответствии с рекомендациями завода-изготовителя.
- Проверяю, отсутствие внешних источников тепла, способных исказить показания ДТ.
- Проверяю настройку регулятора температуры.
- Диагностирую возможные ошибки обрыва.
- Осматриваю датчик на предмет повреждений.
- Проверяю неисправную термопару мультиметром.
Датчик температур — основной измеритель в системе безопасности и управления котлом. Он выполняет не только защитную функцию, но и способствует до 30 % экономии тепловой энергии и расхода газа, поскольку не допускает режимов перегрева и тактования котла.
Современные российские требования по эксплуатации бытовых котлов обязывают всех производителей котлов устанавливать ДТ в систему безопасности и защиты, лучше если эта работа будет выполняться непосредственно на заводе.
датчик температуры для котла ELECTROLUX
Please click here if you are not redirected within a few seconds.
Наш сайт использует файлы cookie и похожие технологии, чтобы гарантировать максимальное удобство пользователям, предоставляя персонализированную информацию, запоминая предпочтения в области маркетинга и продукции, а также помогая получить правильную информацию.
Внимание! Сайт работает в тестовом режиме. Возможны ошибки при работе с сайтом и некорректно установленные цены.
г. Оренбург, ул. Карагандинская, д. 32 (отправка курьерскими службами по России)
Отопительное оборудование и запчасти
- Часы работы (по Москве):
пн-пт: 07:00 — 17:00
сб-вс: 07:00 — 16:00 - 8 (800) 3500-763
- Наш адрес —
- г. Оренбург, ул. Карагандинская, д. 32 (отправка курьерскими службами по России) —
- Часы работы (по Москве):
пн-пт: 07:00 — 17:00
сб-вс: 07:00 — 16:00
Корзина
0 ₽
пуста
Personal areaВходРегистрация
- Часы работы (по Москве):
пн-пт: 07:00 — 17:00
сб-вс: 07:00 — 16:00
Выберите город доставки:
Москва
Ваш город Москва?
Фильтр по типу запчасти
Показано 19 из 19
Предельный термостат Electrolux Basic X 24 Fi, 24 I (AC62918367)
Артикул | AC62918367 |
Бренд | ELECTROLUX |
Модель котла | ELECTROLUX BASIC SPACE 11 Fi |
Датчик NTC погружной (AC62918484) ELECTROLUX
Артикул | AC62918484 |
Бренд | ELECTROLUX |
Модель котла | ELECTROLUX HI-TECH 24 Fi (new, после 2010, кран подпитки слева) |
Датчик температуры NTC накладной СО (без провода) Electrolux Basic X (все модели) (AC13040005)
Артикул | AC13040005 |
Бренд | ELECTROLUX |
Модель котла | ELECTROLUX BASIC SPACE 11 Fi |
Датчик NTC накладной СО (с проводом) Basic DUO 24 Fi/30 Fi , Basic X 24 FI /24 i (AC13040021) ELECTROLUX
Артикул | AC13040021 |
Бренд | ELECTROLUX |
Модель котла | ELECTROLUX BASIC DUO 24 Fi |
Датчик NTC погружной new Basic DUO 24 Fi, 30 Fi ELECTROLUX (AC01000007)
Артикул | AC13040023 |
Бренд | ELECTROLUX |
Модель котла | ELECTROLUX BASIC DUO 24 Fi |
Датчик NTC накладной ГВС Electrolux Basic X (все модели) (AC13040006)
Артикул | AC13040006 |
Бренд | ELECTROLUX |
Модель котла | ELECTROLUX BASIC SPACE 11 Fi |
Датчик температуры накладной NTC G12 с проводом — мама (1/2")
Артикул | TSH006-G12 |
Бренд | ELECTROLUX |
NTC датчик температуры накладной Electrolux (BI1442 117)
Артикул | BI1442 117 |
Бренд | ELECTROLUX |
Модель котла | ELECTROLUX QUAUNTUM 24 Fi |
Датчик NTC погружной (AB63612468) ELECTROLUX
Артикул | AB63612468 |
Бренд | ELECTROLUX |
Датчик NTC погружной (AB10080009) ELECTROLUX
Артикул | AB10080009 |
Бренд | ELECTROLUX |
Датчик NTC накладной ГВС Electrolux Basic X 24 Fi / 24 i (все модели) (AC13040022)
Артикул | AC13040022 |
Бренд | ELECTROLUX |
Модель котла | ELECTROLUX BASIC SPACE 11 Fi |
Датчик NTC накладной (AB10080008) ELECTROLUX
Артикул | AB10080008 |
Бренд | ELECTROLUX |
Датчик NTC накладной (с проводом) (AB10080007) ELECTROLUX
Артикул | AB10080007 |
Бренд | ELECTROLUX |
NTC датчик температуры погружной (KI1042 501) ELECTROLUX
Артикул | KI1042 501 |
Бренд | ELECTROLUX |
Модель котла | ELECTROLUX QUAUNTUM 24 Fi |
Датчик NTC (NCE 1013) ELECTROLUX
Артикул | NCE 1013 |
Бренд | ELECTROLUX |
Датчик NTC L50 (NCE 1014) ELECTROLUX
Артикул | NCE 1014 |
Бренд | ELECTROLUX |
Датчик NTC L50 (NCE 1014) (130WRIJA) ELECTROLUX
Артикул | 130WRIJA |
Бренд | ELECTROLUX |
Датчик NTC бойлера ELECTROLUX
Артикул | BVEZ |
Бренд | ELECTROLUX |
Датчик NTC FSB_iN ELECTROLUX
Артикул | NCE 101 |
Бренд | ELECTROLUX |
Датчик температуры NTC газового котла — принцип работы, виды, установка и регулировка: tvin270584 — LiveJournal
Можно найти подходящий котел в соответствии с любыми требованиями и предпочтениями. Газовые обогреватели могут быть одноконтурными или двухконтурными, с открытой камерой сгорания или с закрытой, навесные или напольные. Но объединяет их одно – газ, на котором работает данное оборудование. Поломка может не только серьезно нарушить работу обогревателя, но и повлечь риск для человеческой жизни. Ведь газ – это всегда опасно. Снизить вероятность возникновения неисправности поможет датчик температуры. В сегодняшнем материале мастер сантехник расскажет что такое датчик NTC в котле как произвести монтаж.
Назначение
Большинство современных моделей газовых обогревателей имеют простую и доступную систему настройки. Но каким бы легким ни было управление, оно требует постоянного внимания к регулировке. Гораздо комфортнее автоматизировать всю систему и не волноваться на ее счет. К счастью, практически все современные котлы оснащены такой возможностью. Однако авторегулятор способен корректно работать, только получая полную и достоверную информацию об окружающих условиях. Эту функцию на себя берут специальные датчики. Благо, что многие модели обогревателей имеют возможность для подключения дополнительного оборудования.
По своим предназначению и функциям датчики делятся на несколько видов:
- Датчик тяги контролирует выход продуктов сгорания и снижает риск заполнения помещения угарным газом. Как правило, крепится к дымоуловителю;
- Датчик пламени реагирует на отсутствие огня на горелке. Оборудование обязано как можно быстрее оповестить систему об этом факте, чтобы она перекрыла подачу газа, предотвратив тем самым его утечку;
- Датчик давления также известен как прессостат. Снижает вероятность перегрева котла. Он реагирует на снижение давления газа или воды. Если перепады оказываются слишком большими – посылает системе сигнал, чтобы отключить обогреватель;
- Датчик перегрева уберегает агрегат от закипания. Также имеет название «теплопредохранитель». Относится к датчикам NTC. Отключает обогреватель, когда его температура достигает критических показателей;
- Датчики температуры информируют систему котла об условиях внешней среды и их изменениях.
В этот раз мы поговорим о последних двух видах устройства. Датчики собирают и передают автоматизированной системе информацию о температуре внутри котла и за его пределами. Располагая полным объемом данных, система способна контролировать степень нагрева контуров в котле. Многие производители обогревателей сами разрабатывают и выпускают дополнительное оборудование. Поэтому при выборе датчика лучше отдавать предпочтение тем же маркам, к которым относится и ваш котел. В таком случае не придется столкнуть с проблемой несовместимости.
Принцип работы
Аббревиатура NTC расшифровывается как «позитивный температурный коэффициент». Он должен соблюдаться не только внутри самого котла, но и за его пределами, чтобы агрегат не работал впустую или не обогревал слишком слабо. Если речь идет о внутреннем датчике перегрева, то он помещается в обогреватель, чтобы оттуда передавать системе сведения о температурном режиме. Перегрев котла – это всегда опасно не только для него самого, но и для окружающих. Он может просто выйти из строя, а может и взорваться.
Причин для этого много, вот самые распространенные из них:
- В отопительном контуре скопился воздух, его следует спустить;
- Проток засорился накипью. Когда это происходит, внутри обогревателя раздаются хлопки. Накипь удаляется при помощи химикатов;
- В помещении, где находится котел, повышенная влажность или низкая температура воздуха;
- Засорение фильтров. Это ведет к нарушению циркуляции в отопительном контуре. Фильтры нужно прочистить или в особо запущенном случае заменить новыми;
- В течение длительного простоя засорился насос, из-за чего нарушилась циркуляция. Насос следует разобрать и промыть.
Некоторые из этих проблем вы можете исправить самостоятельно, но лучше прибегнуть к помощи профессионалов. Теплопредохранитель отдает команду электронике отключить горелку. Также он предотвращает запуск котла до полного остывания. При этом такой датчик восстанавливается самостоятельно и возвращается к прежнему режиму работы после снижения температуры до приемлемого уровня.
Теперь перейдем к устройствам, определяющим внешнюю температуру. В основе их работы, как правило, находятся активные вещества, которые сужаются и расширяются под влиянием окружающей среды. Либо же эту функцию выполняют чувствительные полупроводники. Определяя температуру воздуха, датчик отправляет информацию на плату термостата, которая отдает команды обогревателю.
Виды
Мы уже определились, что термодатчики могут служить как для определения температуры самого котла, так и для определения температуры воздуха вокруг него. Первые из них в большинстве случаев располагаются внутри агрегата вместе с теплоносителем и не сильно отличаются друг от друга. А устройства для определения температуры воздуха можно разделить на подвиды, в зависимости от выбранных критериев.
Начнем со способа их размещения:
- Комнатные. Как нетрудно догадаться, располагаются в помещениях. Их цель – определять температурный режим в зданиях, которые обогреваются котлом;
- Наружные. Устанавливаются на улице, чтобы определять внешние климатические условия. Датчик реагирует на похолодания и потепления, оповещая об этом панель управления. Благодаря этому котел включается только по необходимости, в зависимости от выбранных пользователем настроек. Позволяет существенно снизить затраты газа;
- Накладные. Также располагаются в помещениях. Такие модели прикрепляются к трубам, являющимся частью системы отопления. Для этих целей используются держатели, которые зачастую идут в комплекте с самим датчиком;
- Погружные. Помещаются в воду, на специально отведенное место внутри обогревателя. Применяются исключительно для бойлеров, поэтому для нас интереса не представляют.
Также термодатчик отопления по способу передачи отопления может быть следующим:
- Проводным. Подключается к электронной панели котла при помощи провода. По словам специалистов, данный способ передачи более стабильный и точный;
- Беспроводным. Передача информации осуществляется через радиоволны. Такие датчики помимо блока определения имеют дополнительный блок, отправляющий сигналы котлу.
Также датчики разделяются по своим внутренним характеристикам. Например, самые простые модели поддерживают температурный диапазон в районе 10-40°С. Такими показателями можно ограничиться лишь в некоторых случаях. Оптимальным вариантом для дома являются датчики, чья восприимчивость температур варьируется от -10 до 70°С. Размеры комнатных устройств совсем небольшие. Примерно 3 сантиметра в длину и 2 сантиметра в ширину. Габариты выносных датчиков могут быть чуть больше, но ненамного. Производитель оснащает такие устройства повышенной защитой, повышая их прочность и устойчивость перед износом, влагой и другими природными факторами. Беспроводные термодатчики превосходят их своими размерами, потому что они, как было сказано выше, имеют дополнительные блоки для радиосвязи.
Установка
Сразу стоит обратить внимание, что работа с газовым оборудованием – дело ответственное и непростое. Это дело стоит доверять только специалистам. Многие жители нашей страны считают, что смогут сэкономить на услугах мастера, выполнив работу своими руками. Однако мельчайшая ошибка может нарушить работу всей системы, что повлечет за собой еще большие затраты.
Для начала давайте определимся с основными компонентами устройства. К ним относят сам датчик, кабельная муфта, несколько клемм для зажима электрокабеля и пластмассовый корпус, внутри которого все это находится. Прежде чем приступать к монтажу, необходимо выбрать правильное местоположение. Это особенно важно, если речь идет об уличном датчике. Для корректной работы на него не должны действовать многие внешние условия.
Во-первых, на устройство не должны попадать прямые солнечные лучи. Это относится и к комнатным датчикам, но в помещение влияние данного фактора гораздо ниже. Эксперты рекомендуют по возможности размещать термодатчики на северных или северо-восточных стенах здания. Во-вторых, уровень влажности в данном месте должен соответствовать норме. Ни в коем случае нельзя устанавливать прибор на стенах, покрытых плесенью. В-третьих, датчик предназначен для измерения точной температуры воздуха. А значит, рядом с ним не должно находиться элементов, искусственно ее повышающих. К ним можно отнести вентиляцию, дымоход или даже дверь. В-четвертых, учитывайте высоту дома. К примеру, на зданиях высотой от четырех этажей и более датчик устанавливается между вторым и третьим этажами.
Итак, допустим, вы выбрали наиболее подходящее место, переходим непосредственно к установке. Чтобы прикрепить устройство к стене, придется снять крышку. Отметьте точки для крепежных отверстий. Рекомендуется прикручивать датчик к поверхности анкерными болтами. Далее к нему необходимо подсоединить провода. Открутите специальную гайку, используемую для уплотнения кабеля. Подключите два провода и закрутите гайку обратно. Готово, можно закрывать корпус пластиковой крышкой.
Установка термопредохранителей требуется не столь часто, так как большинство современных моделей уже оснащено ими. Но случается и такое, что датчик выходит из строя, после чего нужно искать ему замену. При покупке обращайте внимание на характеристики устройства. В данном случае нас интересует только уровень температуры, так как напряжение тока для котла неважно. Многие газовые обогреватели имеют специально отведенное для датчика место. Обычно где-то на патрубке. Перед установкой следует почистить этот фрагмент котла и нанести на него термопасту.
Подключение
Данный пункт актуален для проводных типов устройств. Ведь настройка подключения беспроводных датчиков особого труда не составит. Если, конечно, термостат оснащен радиоканалом. А вот с электропроводкой всегда можно напортачить. Перво-наперво полностью отключите котел. Для соединения обогревателя с уличным датчиком используйте 30-метровый кабель. Или более короткий, если расстояние между соединяемым оборудованием не слишком большое.
Для соединения котла с комнатным датчиком будет достаточно 5-метрового провода. Толщина кабеля должна составлять примерно 2×0,5 миллиметров. О том, как подключить провода к датчику, мы рассказали в предыдущем пункте. Теперь так же присоединяем другой конец кабеля к клеммной колодке котла. Соблюдать полярность при этом необязательно.
Чтобы изолировать кабель, рекомендуется использовать герметичную муфту.
Регулировка
Управление и настройка происходят с помощью терморегулятора, который можно установить, например, в одной из комнат. Они могут быть простыми и программируемыми. С первыми все понятно, они предназначены, чтобы задавать и поддерживать определенную температуру в помещении. Программируемые регуляторы отличаются расширенным функционалом. Самая распространенная возможность таких устройств – настройка уровня влажности в доме.
Также вы можете вручную повысить/понизить температуру в помещении или температуру самого котла, задать определенный режим работы с помощью программирования, задействовать режим «комфорт» или сбросить все заданные настройки. В заключение стоит отметить, что для наиболее стабильной и безопасной работы газового котла следует использовать все виды датчиков, которые мы описали в начале статьи. Они помогут полностью автоматизировать работу обогревателя, снизить уровень потребления газа и увеличить срок службы самого агрегата.
Видео
В сюжете — Обзор датчиков NTC для котлов
В сюжете — Замена датчика температуры ntc газового котла
В продолжение темы посмотрите также наш обзор Виды теплообменников для газового котла
Источник
https://santekhnik-moskva.blogspot.com/2019/11/Datchik-temperatury-NTC-gazovogo-kotla.html

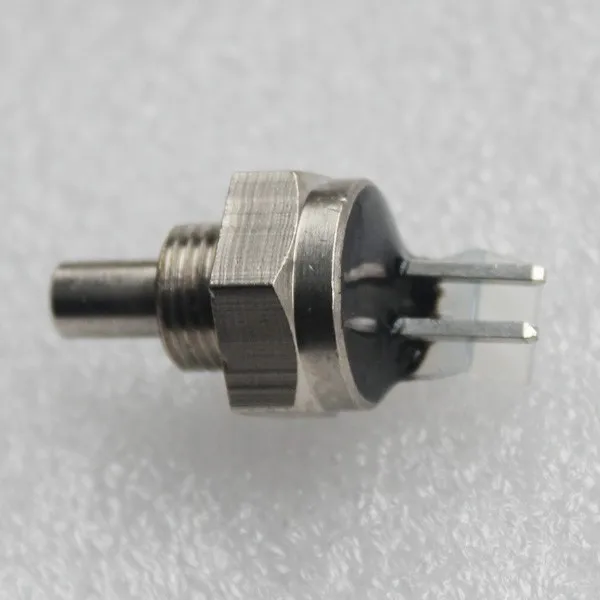

Датчики температуры (NTC)
Датчик NTC ( BAXI, WESTEN, ROCA…) — в наличии.

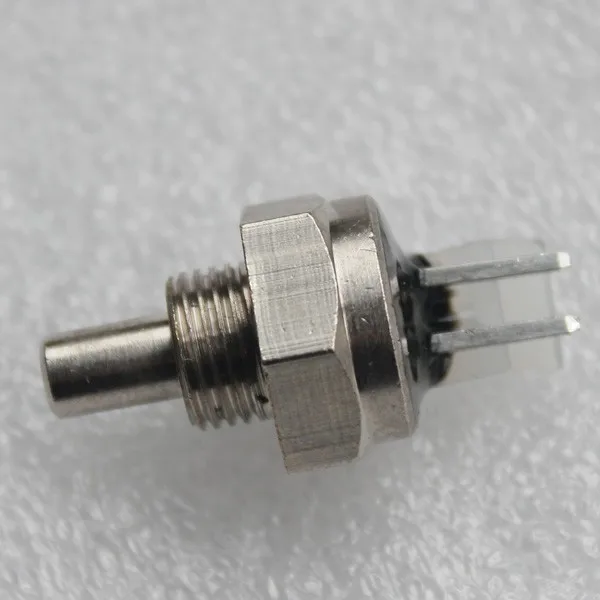

Погружной датчик температуры (датчик NTC), сопротивление: 10 кОм при 25 °С.
Производитель: Menlo 1624 (Италия)
Подсоединение: G1/8
Ставится на котлы торговых марок: Hermann, Immergas, Nova Florida, Ariston, Beretta, Sime и др.
Датчики NTC (Negative Tempereche Sensor), которые применяется в различных котлах для контроля температуры отопления и горячего водоснабжения.
Принцип работы этих датчиков следующий: при изменении температуры теплоносителя меняется температура датчика, при этом его электрическое сопротивление обратно пропорционально. При повышении температуры снижается сопротивление, и наоборот, при снижении температуры сопротивление увеличивается.
По величине сопротивления микропроцессор определяет температуру. Зависимость сопротивления от температуры нелинейная.
Датчики NTC в котлах, бывают двух видов: погружные, которые непосредственно контактируют с теплоносителем, и накладные, которые крепятся на медную трубку,по которой поступает жидкость. У погружных датчиков инерционность меньше, чем у накладных, но они более подвержены агрессивной среде, которая неблагоприятно влияет на их работоспособность.

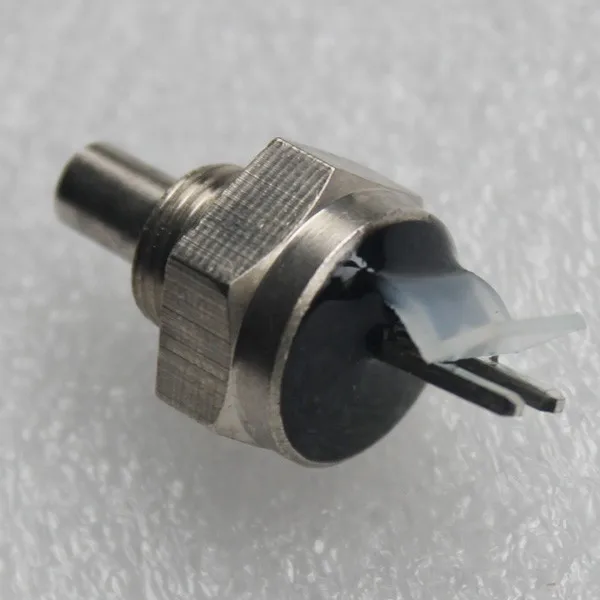

ДАТЧИК ТЕМПЕРАТУРЫ NTC 8434820 BAXI
imit S.р.A Италия
Датчик температуры NTC (погружной) 8434820 совместим со следующими моделями:
ECO 1.240 Fi CSE435243680
ECO 1.240 i CSE431243680
ECO 240 Fi CSE436243680
ECO 240 Fi CSE436243681
ECO 240 i CSE432243680
ECO 240 i CSE432243681
ECO 280 Fi CSE436283680
ECO 280 i CSB432283680
ECO 280 i CSE432283680
ECO-3 240 Fi CSB456243680
ECO-3 240 Fi CSB456243681
ECO-3 240 Fi CSB456243682
ECO-3 240 Fi CSB456243683
ECO-3 240 Fi CSB456243684
ECO-3 240 i CSB452243680
ECO-3 240 i CSB452243681
ECO-3 240 i CSB452243682
ECO-3 240 i CSB452243683
ECO-3 280 Fi CSB456283680
ECO-3 280 Fi CSB456283681
ECO-3 280 Fi CSB456283682
ECO-3 280 Fi CSB456283683
ECO-3 280 Fi CSB456283684
ECO-3 COMPACT 240 Fi CSB446243681
ECO-3 COMPACT 240 Fi CSB446243682
ECO-3 COMPACT 240 Fi CSB446243683
ECO-3 COMPACT 240 Fi CSB446243684
ECO-3 COMPACT 240 Fi CSB446243685
ECO-3 COMPACT 240 i CSB442243681
ECO-3 COMPACT 240 i CSB442243682
ECO-3 COMPACT 240 i CSB442243683
ECO-3 COMPACT 240 i CSB442243684
LUNA-3 240 Fi CSE456243660
LUNA-3 240 Fi CSE456243661
LUNA-3 240 i CSE452243660
LUNA-3 240 i CSE452243661
LUNA-3 280 Fi CSE456283660
LUNA-3 280 Fi CSE456283661
LUNA-3 310 Fi CSE456313660
LUNA-3 310 Fi CSE456313661
LUNA-3 COMFORT 240 Fi CSE456243580
LUNA-3 COMFORT 240 Fi CSE456243581
LUNA-3 COMFORT 240 Fi CSE456243582
LUNA-3 COMFORT 240 Fi CSE456243583
LUNA-3 COMFORT 240 i CSE452243580
LUNA-3 COMFORT 240 i CSE452243581
LUNA-3 COMFORT 240 i CSE452243582
LUNA-3 COMFORT 240 i CSE452243583
LUNA-3 COMFORT 310 Fi CSE456313580
LUNA-3 COMFORT 310 Fi CSE456313581
LUNA-3 COMFORT 310 Fi CSE456313582
LUNA-3 COMFORT 310 Fi CSE456313583
LUNA-3 COMFORT 310 Fi CSE456313584
LUNA-3 COMFORT AIR 250 Fi CSB456253690
LUNA-3 COMFORT AIR 250 Fi CSB456253691
LUNA-3 COMFORT AIR 250 Fi CSB456253692
LUNA-3 COMFORT AIR 250 Fi CSB456253693
LUNA-3 COMFORT AIR 310 Fi CSB456313690
LUNA-3 COMFORT AIR 310 Fi CSB456313691
LUNA-3 COMFORT AIR 310 Fi CSB456313692
LUNA-3 COMFORT AIR 310 Fi CSB456313693
LUNA-3 SILVER SPACE 250 Fi CSB456253671
LUNA-3 SILVER SPACE 250 Fi CSB456253672
LUNA-3 SILVER SPACE 310 Fi CSB456313671
LUNA-3 SILVER SPACE 310 Fi CSB456313672
MAIN 24 Fi BSB436243651
MAIN 24 Fi BSB436243652
MAIN 24i BSB432243650
MAIN 24i BSB432243651
MAIN DIGIT 240Fi BSE446243650
NUVOLA 280 i CSB434283660
NUVOLA 280 i CSB434283661
NUVOLA-3 240 B40 Fi CSB457243560
NUVOLA-3 240 B40 i CSB454243560
NUVOLA-3 280 B40 Fi CSB457283560
NUVOLA-3 280 B40 i CSB454283560
NUVOLA-3 COMFORT 240 Fi CSB457243580
NUVOLA-3 COMFORT 240i CSB454243580
NUVOLA-3 COMFORT 280 Fi CSB457283580
NUVOLA-3 COMFORT 280 i CSB454283580
NUVOLA-3 COMFORT 320 Fi CSB457323580
Датчик NTC Ariston (под скобу)
Оригинальный датчик ntc Ariston (под скобу) 2 прорези — взаимозаменяемый со старыми с одной прорезью.

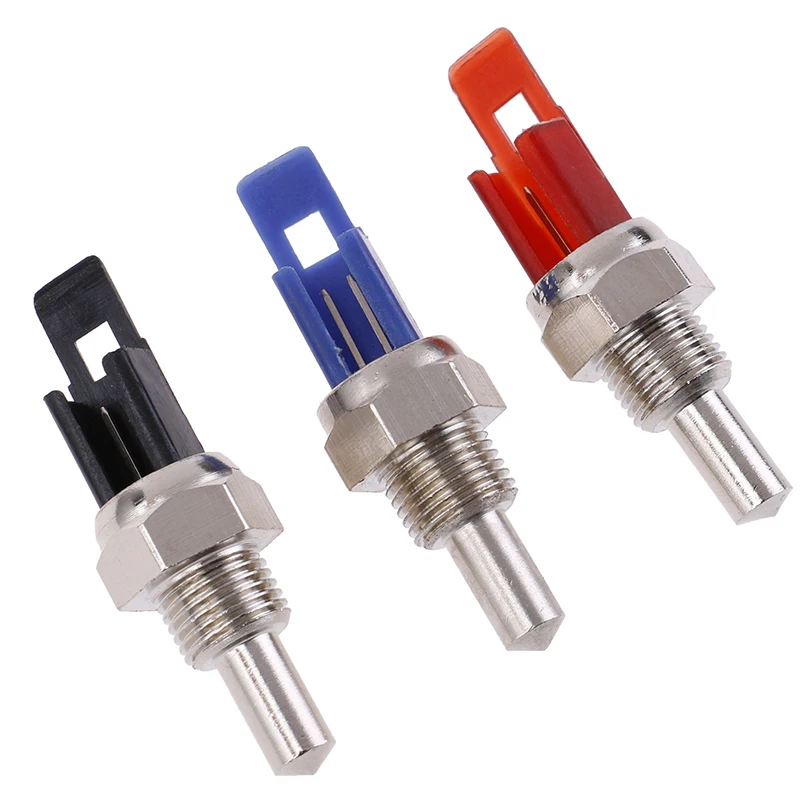

Датчик температуры отопления и ГВС NTC Ariston, Baxi
Это датчик, характеристики которого изменяются в зависимости от температуры теплоносителя в котле, в первичном цикле отопления. Он представляет собой терморезистор с отрицательным температурным коэффициентом (NTC) находящийся в латунном или стальном корпусе.
Рабочий диапазон — от 20° до 110°С
Максимальная передаваемая температура 130°С
Скорость передачи < 5 сек в воде
Номинальное сопротивление 10 кОм при 25°С
Значение B25°С/85°С = 3435 К или 3977 К
Корпус AMP MODU 1-Lumberg 2.5MSF 2
Напряжение изоляции 1500 В
Устанавливается в котлах BAXI, Ariston,Beretta и др..
Страна производитель ИТАЛИЯ

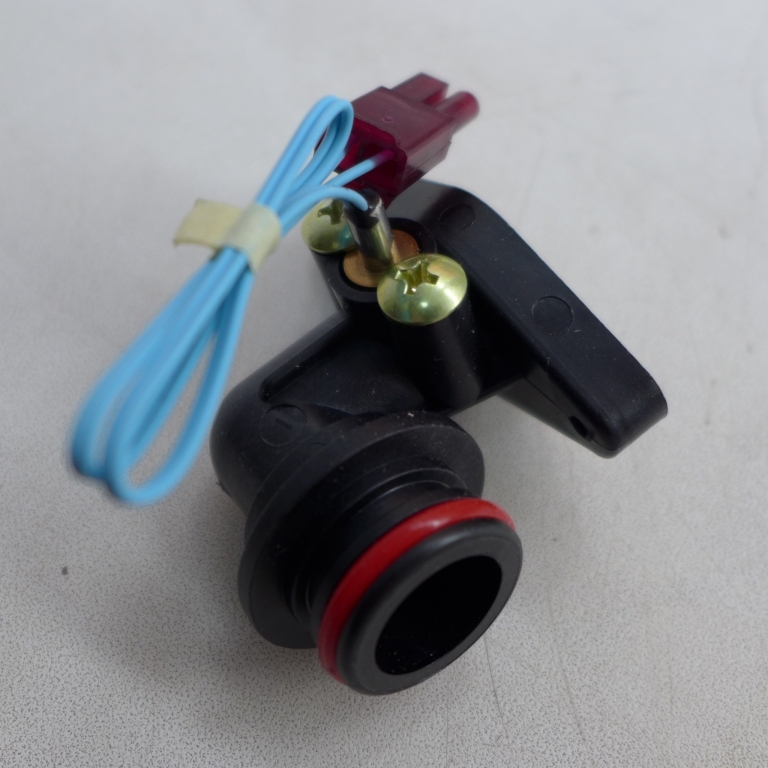

ДАТЧИК ТЕМП. ВОДЫ КОНТУРА ГВС ДЛЯ LUNA 714061911
Датчик температуры воды контура ГВС для Luna. Используется при подключении внешнего бойлера к одноконтурным котлам.
ТЕМПЕРАТУРНЫЙ ДАТЧИК VIESSMANN 7831303
совместим:
Датчик температуры для газовых котлов Viessmann следующего модельного ряда
Viessmann Vitopend 100-W Wh2D K-rla 24кВт, сер. номер котла 7427721
Viessmann Vitopend 100-W Wh2D K-rlu 24кВт, сер.номер котла 7427722
Viessmann Vitopend 100-W Wh2D K-rlu 24кВт, сер.номер котла 7428244
Viessmann Vitopend 100-W Wh2D K-rla 30кВт, сер.номер котла 7464529
Viessmann Vitopend 100-W Wh2D K-rlu 30кВт, сер.номер котла 7464531
Датчик Viessmann Vitopend, Vitodens температурный отопления и ГВС 7819967
Температурный датчик Viessmann для настенных водогрейных и конденсационных котлов Vitopend Wh2B, Wh2D, Vitodens 200 WB2B 19-105 kW предназначены для измерения температуры теплоносителя в контурах котла.
Совместим:
Датчик температуры для газовых котлов Viessmann следующего модельного ряда
Viessmann Vitopend 100 WH0 Kombi RU EG-E, сер.номер котла 7141322
Viessmann Vitopend 100 WH0 Kombi RA EG-E, сер.номер котла 7141323
Viessmann Vitodens WB2 48.6/44кВт, сер.номер котла 7142124
Viessmann Vitodens WB2 66.3/60кВт EG-E, сер.номер котла 71412125
Viessmann Vitodens WB2, 24кВт, сер. номер котла 7143472
Viessmann Vitodens WB2 24кВт, сер.номер котла 7143474
Viessmann Vitopend WHE Kombi RA 24кВт, сер.номер котла 7143527
Viessmann Vitopend WHE 24кВт, сер.номер котла 7143528
Viessmann Vitopend WHE Kombi RU 24кВт, сер.номер котла 7143529
Viessmann Vitopend WHE 24кВт, сер.номер котла 7143530
Viessmann WB2 48.6/44кВт EG-E, сер.номер котла 7144152
Viessmann Vitobens WB2 15-60кВт, сер.номер котла 7144153
Viessmann WB1 Uml-RU 24кВт, сер.номер котла 7144352
Viessmann WB1 RU 24кВт, сер.номер котла 7144360
Viessmann Vitodens 100 WB1 25.6/24кВт, сер.номер котла 7158234
Viessmann Vitodens WB1 Kombi 24кВт, сер.номер котла 7158235
Viessmann Vitodens WB2 32кВт, сер.номер котла 7159002
Viessmann WB2 26.3/24кВт EG-E, сер.номер котла 7159003
Viessmann Vitodens WB2 24кВт, сер.номер котла 7159008
Viessmann Vitodens WB2 11-44 сер.номер котла 7159979
Viessmann Vitodens WB2 66.3/60кВт, сер.номер котла 7159980
Viessmann Vitodens WB3 26. 3/24, сер.номер котла 7170265
Viessmann WB2 35/32кВт, сер.номер котла 7170309
Viessmann Vitobens 200 WB2 35/32кВт, сер.номер котла 7170311
Viessmann Vitodens 200 WB2 35/32кВт, сер.номер котла 7170312
Viessmann Vitodens WB2 12/11кВт, сер.номер котла 7170315
Viessmann Vitodens 200 WB2 35/32 сер.номер котла 7170316
Viessmann Vitodens 222 WS2 24кВт, сер.номер котла 7173428
Viessmann Vitopend WHEA 24кВт, сер.номер котла 7176531
Viessmann Vitopend WHEA 24кВт, сер.номер котла 7176532
Viessmann Vitodens WB3A 26кВт, сер.номер котла 7176537
Viessmann WB3A Kombi 26кВт, сер.номер котла 7176538
Viessmann Vitodens WB3A 35кВт, сер.номер котла 7176539
Viessmann WB2A 26 28кВт, сер.номер котла 7176541
Viessmann WB2A 26кВт, сер.номер котла 7176543
Viessmann WB3A Umlauf 49кВт, сер.номер котла 7176778
Viessmann WB3A Umlauf 66кВт, сер.номер котла 7176779
Viessmann WB3A Umlauf 49кВт, сер.номер котла 7176780
Viessmann WB3A Umlauf 66кВт, сер. номер котла 7176781
Viessmann WH0A Kombi-RU 24кВт, сер.номер котла 7176788
Viessmann WH0A Kombi-RA 24кВт, сер.номер котла 7176789
Viessmann WS3A 26кВт, сер.номер котла 7177362
Viessmann WH0A Kombi-RU 24кВт, сер.номер котла 7179719
Viessmann WH0A Kombi-RA 24кВт, сер.номер котла 7179720
Viessmann Vitopend 222-W WHSA 24кВт, сер.номер котла 7186934
Viessmann WHSA RA 24кВт, сер.номер котла 7186935
Viessmann Vitodens 333 WS3A 26кВт, сер.номер котла 7190614
Viessmann WHEA Umlauf-RU 24кВт, сер.номер котла 7193245
Viessmann WHEA Umlauf-RA 24кВт, сер.номер котла 7193246
Viessmann WB3B 26кВт, сер.номер котла 7194468
Viessmann WB3B 35кВт, сер.номер котла 7194469
Viessmann Vitodens 200-W WB2B 19кВт, сер.номер котла 7194473
Viessmann Vitodens 200-W WB2B 26кВт, сер.номер котла 7194474
Viessmann Vitodens 200-W WB2B 26кВт. сер.номер котла 7194475
Viessmann Vitodens 200 WB2B 35кВт, сер.номер котла 7194476
Viessmann Vitodens 200-W WB2B 35кВт. сер.номер котла 7194477
Viessmann Vitodens 200-W WB2B 45кВт, сер.номер котла 7194486
Viessmann Vitodens 200-W WB2W 60кВт, сер.номер котла 7194487
Viessmann Vitodens 200-W WB2B 80кВт, сер.номер котла 7194488
Viessmann Vitodens 200-W WB2B 105кВт, сер.номер котла 7194489
Viessmann Vitodens 300-W WB3C 13кВт, сер.номер котла 7199537
Viessmann Vitodens 300-W WB3C 26кВт, сер.номер котла 7199539
Viessmann Vitodens 300-W WB3C 35кВт. сер.номер котла 7199540
Viessmann Vitopend 222-W WHSA 30кВт, сер.номер котла 7246166
Viessmann Vitopend 222-W WHSA 30кВТ, сер.номер котла 7246167
Viessmann Vitodens 333-F WR3C 26кВт, сер.номер котла 7246892
Viessmann Vitodens 333-F WS3C 26кВт, сер.номер котла 7246899
Viessmann Vitopend 100-W WHKB rla 25кВт, сер.номер котла 7247906
Viessmann Vitopend 100-W WHKB rlu 25кВт, сер.номер котла 7247907
Viessmann Vitopend 100-W WHKB rla 30кВт, сер.номер котла 7247908
Viessmann Vitopend 100-W WHKB rlu 30кВт, сер. номер котла 7247909
Viessmann Vitopend Wh2B Kombi-RLA 24кВт, сер.номер котла 7277948
Viessmann Vitopend Wh2B Kombi-RLU 24кВт, сер.номер котла 7277949
Viessmann Vitopend Wh2B Kombi-RLA 30кВт, сер.номер котла 7277950
Viessmann Vitopend Wh2B Kombi-RLU 30кВт, сер.номер котла 7277951
Viessmann Vitopend Wh2B Umlauf-RLA 24кВт, сер.номер котла 7277952
Viessmann Vitopend Wh2B Umlauf-RLU 24кВт, сер.номер котла 7277953
Viessmann Vitodens 200-W WB2B 45кВт, сер.номер котла 7373009
Viessmann Vitodens 200-W WB2B 60кВт, сер.номер котла 7373010
Viessmann Vitodens 100-W WB1B 26кВт, сер.номер котла 7373054
Viessmann Vitodens 100-W WB1B 26кВт, сер.номер котла 7373055
Viessmann Vitodens 100-W WB1B 35кВт, сер.номер котла 7373056
Viessmann Vitodens 100-W WB1B 35кВт, сер.номер котла 7373057
Viessmann Vitodens 222-F FS2A 26кВт, сер.номер котла 7374965
Viessmann Vitodens 333-F FS3A 13кВт, сер.номер котла 7374969
Viessmann Vitodens 333-F FS3A 19кВт,сер. номер котла 7374970
Viessmann Vitodens 333-F FS3A 26кВт, сер.номер котла 7374971
Viessmann Vitodens 333-F FR3A 19кВт, сер.номер котла 7374972
Viessmann Vitodens 333-F FR3A 26кВт, сер.номер котла 7374973
Viessmann Vitodens 200 WB2 Uml 6-24кВт, сер.номер котла 7382501
Viessmann WB24 6-24кВт, сер.номер котла 7382504
Viessmann WB24 6-24кВт, сер.номер котла 7382524
Viessmann Vitodens WB2 E 15-60кВт, сер.номер котла 7382541
Viessmann Vitodens 100 WB1B 19кВт, сер.номер котла 7416303
Viessmann Vitodens 100-W WB1B 13кВт, сер.номер котла 7416307
Viessmann Vitopend 100-W Wh2D K-rla 24кВт, сер.номер котла 7427721
Viessmann Vitopend 100-W Wh2D K-rlu 24кВт, сер.номер котла 7427722
Viessmann Vitopend 100-W Wh2D U-rla 24кВт, сер.номер котла 7427725
Viessmann Vitopend 100-W Wh2D U-rlu 24кВт, сер.номер котла 7427726
Viessmann Vitopend 100-W Wh2D K-rlu 24кВт, сер.номер котла 7428244
Viessmann Vitopend 100-W Wh2D K-rla 30кВт, сер.номер котла 7464529
Viessmann Vitopend 100-W Wh2D K-rlu 30кВт, сер. номер котла 7464531
Viessmann Pendola PWK18 FLG, сер.номер котла 7520564

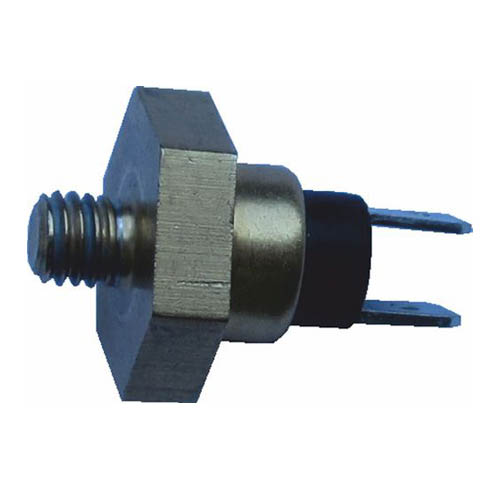

Датчик температуры (NTC) (накладной) 8435500
Датчик температуры (NTC) (накладной) для газового котла Baxi
Датчик температуры NTC представляет собой терморезистор, имеющий четкую зависимость электрического сопротивления от температуры. Устанавливается в контурах отопления и ГВС.
Подходит к моделям котлов Baxi:
MAINFOUR, ECOFOUR, FOURTECH, ECO-4S, ECOHOME, LUNA.
При необходимости возможна замена на 200025366
Датчик комнатной температуры для газового котла
Тема экономии энергии сейчас актуальна больше всего, тарифы дорожают, а экономить и жить в комфорте хочется всем. Вот и я решил разобраться в вопросе экономии тепловой энергии. С этим мне помог датчик комнатной температуры для газового котла. Казалось бы, небольшая электронная коробочка, но именно благодаря ей, я стал платить на 30% меньше. Давайте разберем все по порядку.
Какие бывают датчики комнатной температуры для газового котла
Проводные – связь котла с контроллером обеспечивается проводным соединением (требует дополнительной установки).
Беспроводные – весь рабочий процесс регулируется при помощи радиосигнала.
В комплект беспроводного термостата входят два блока, один из которых устанавливается возле котла и подключается к его клеммам, а второй устанавливается в помещении, из которого предполагается осуществление контроля работы системы отопления.
Оба блока связаны между собой по радиоканалу. Для удобства использования контрольный блок оснащают мини-клавиатурой и жидкокристаллическим дисплеем.
По выполняемым функциям комнатные термостаты делятся на:
Простые – могут только поддерживать заранее заданную температуру в помещении.
Простые датчикиПрограммируемые – их ещё называют программаторами. Они обладают богатым набор функций: вы можете изменять ряд параметров котла дистанционно, настраивать температурные режимы «день» и «ночь», программировать отопительную систему по дням недели.
программируемые датчикиС встроенной функцией гидростата – они позволяют наблюдать за уровнем влажности в любых помещениях, где есть необходимость контроля микроклимата. Имеют встроенный режим уменьшения и увеличения влажности.
С встроенной функцией гидростатаСамыми востребованными на российском рынке являются термодатчики таких марок, как Siemens, IMIT, Thermolink и Baxi.
Комнатный регулятор температуры для газовых котлов
Для того чтобы не ошибиться в выборе программатора и приобрести подходящую модель, достаточно придерживаться простых советов специалистов:
Особенности выбора
- Желательно, чтобы котел и аксессуары к нему были изготовлены одним производителем.
- Мощные модели отопительного оборудования можно эксплуатировать с любыми вариантами программаторов.
- Перед покупкой стоит рассчитать необходимые технические параметры, иначе велика вероятность простоев оборудования.
- При необходимости установки прибора высокого мощностного класса может потребоваться смена проводки, поэтому лучше посоветоваться со специалистом.
Остались сомнения? Всегда можно приобрести дешевую модель с минимальным набором функций и опций. Ее эксплуатация наглядно покажет, насколько целесообразна установка дорогостоящих дополнительных аксессуаров.
Как подключить температурный датчик для газового котла
Более простые термостаты сообщаются с системами агрегата напрямую с помощью соединяющих их проводов. Как именно и куда непосредственно присоединять то или иное устройство, подробно описано в прилагаемом к изделию руководстве по эксплуатации.
Принцип работы датчика комнатной температуры газового котла
Беспроводной комнатный термостат для котла отличается простым принципом работы. Пользователю необходимо лишь установить подходящую температуру в помещении, а техника уже сама будет контролировать работу газогорелочного оборудования. Котел будет работать только в том случае, если температура воздуха в доме или квартире будет ниже указанной.
Термостаты, представленные на рынке бытовой техники, имеют различный порог срабатывания. Есть модели, которые способны моментально реагировать на снижение температуры на четверть градуса. Однако большинство термостатов имеют чувствительность, равную одному градусу.
При этом терморегулятор отключает оборудование только в том случае, если температура в помещении достигает уровня чуть выше того, который указал пользователь. Что примечательно, датчик выключает не только горелку, но и циркуляционный насос, тем самым сохраняя его рабочий ресурс.
Зачем нужен датчик температуры
И для кто до сих пор не понял…
По сути, терморегулятор является прибором, позволяющим регулировать температуру в помещении в автоматическом режиме. Можно возразить, что регулировать режимы работы котла легко и без автоматики, то есть вручную. При этом термостат становится ненужной роскошью, влекущей лишние затраты средств. Рассмотрим все за и против установки таких аксессуаров.
При работе газовых котлов регулирование микроклимата в помещениях осуществляется за счет изменения температуры теплоносителя. При достижении заданного показателя котел отключается, а при его понижении включается вновь. При изменении наружных температур необходимо изменять параметры системы отопления, причем делать это требуется вручную. В результате вмешательства в работу котельного оборудования требуются в течение всего отопительного сезона.
Время и внимание, отнимаемое котлом при ручной регулировке его работы — не самые важные проблемы. В подобном режиме происходят частые пуски/отключения котла, что не самым лучшим образом сказывается на его работоспособности, да и на надежности системы в целом. Есть еще одна проблема. При работе котла в режиме постоянного включения/выключения циркуляционный насос продолжает функционировать. Являясь энергопотребителем, он увеличивает расходы электроэнергии, что повышает финансовые затраты на отопление. Не говоря уже о негативном влиянии на работу системы.
Как видите, ручное управление для высокотехнологичного газового котла — не самый лучший вариант. Теперь рассмотрим, что способен изменить терморегулятор. Прибор имеет датчики комнатной температуры, которые отслеживают температуру не воды в системе, а воздуха в помещениях. В результате включение/отключение котла происходит при отклонении от заданного температурного режима, а не при снижении нагрева воды.
Частота пусков/отключений существенно уменьшается. При программировании устройства можно установить оптимальный порог для срабатывания подобного датчика. Кроме того, можно установить время задержки включения либо отключения котла при срабатывании датчиков. Это позволит минимизировать вероятность запуска отопительного прибора при кратковременном снижении температуры, например, в результате сквозняка.
Как показывает практика, установка программатора позволяет сэкономить 25–30% энергии. Прибор не допускает перерасхода топлива. При отключении котла автоматически отключается и циркуляционный насос, что экономит электроэнергию. Все это говорит в пользу установки комнатных термостатов.
youtube.com/embed/eUuzBjLFBE0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>Окупаемость таких аксессуаров не вызывает сомнений. На рынке представлены различные модели термостатов, отличающиеся не только техническими параметрами, но и ценой. Подобрать оптимальный аксессуар не представляет труда. В качестве примера можно назвать терморегуляторы TAM0 11MI, Menred RTC 70, Raychem TE Basic, DEVIreg Touch, Nest, отечественный MCS 300 и т.д.
Сколько можно сэкономить?
Поскольку воздух в доме остывает не так быстро, как теплоноситель в системе, число циклов включения и выключения котла сокращается в несколько десятков раз после установки датчика. Без сомнений, такая работа техники заметно продлевает срок ее эксплуатации, а также способствует экономии электроэнергии и топлива. Кроме того, это очень удобно, поскольку вам не нужно вручную настраивать котел каждый раз, когда в доме становится теплее или холоднее. Достаточно однажды задать желаемую комфортную температуру, и она будет поддерживаться в помещении в постоянном режиме.
В большинстве случаев, когда тепло в доме или квартире будет обеспечиваться другими факторами, котел будет отключен. К примеру, помещение может дополнительно нагреваться, если в нем увеличивается количество людей, или тогда, когда солнце обогревает его снаружи. Если ваша квартира расположена между другими квартирами – имеет смысл установить датчик, ведь отчасти ваше жилище будет отапливаться за счет высокой температуры в соседских квартирах.
Говоря об экономии, стоит отметить, что отопительное оборудование, не оснащенное термостатом, расходует около 30% дополнительной энергии. Такой перерасход моментально отражается на семейном бюджете.
Альтернативный «бонус», который получает владелец котла с комнатным датчиком, — гораздо более щадящий режим эксплуатации техники без дополнительного износа. Оборудование прослужит вам гораздо больше, если вы укомплектуете его термостатом.
Таким образом, сделать вывод о целесообразности покупки беспроводного комнатного термостата для котла нетрудно.
Статьи предоставлены ресурсами: prostokotel.ru;mynovostroika.ru;cotlix.com;gidotopleniya.ru
Большое спасибо за информацию!
промышленных приложений | Boiler Control
Термометрические датчики мутности | TSW-10
Датчик мутности Thermometrics TSW-10 измеряет мутность (количество взвешенных частиц) воды для стирки в стиральных и посудомоечных машинах.
Датчики мутности Thermometrics | TST-10
Датчик мутности Thermometrics TST-10 измеряет мутность (количество взвешенных частиц) воды для стирки в стиральных и посудомоечных машинах.
Датчики мутности Thermometrics | TSD-10
Термометрический датчик мутности TSD-10 измеряет мутность (количество взвешенных частиц) промывочной воды в стиральных и посудомоечных машинах.
Термометрические эталоны температуры | Термистор датчика типа CSP
Термометрические эталоны температуры типа CSP представляют собой сверхстабильные термисторы датчика, которые были откалиброваны с точностью до 0,01°C. Стандартный блок имеет тонкое конформное покрытие из силиконового каучука по всему блоку, что делает его пригодным для погружения в водяную баню. Они также доступны с корпусами датчиков из нержавеющей стали или могут быть заключены в различные оболочки.
Термометрические датчики в сборе | WTF083B001-02A0 Датчик температуры охлаждающей жидкости (CTS)
Термометрический датчик температуры охлаждающей жидкости (CTS) отслеживает температуру охлаждающей жидкости, прокачиваемой вокруг аккумуляторной батареи для охлаждения аккумуляторного модуля электромобилей/PHEV. Если аккумуляторный модуль начинает перегреваться, датчик температуры охлаждающей жидкости передает сигнал в систему управления батареями (BMS). BMS использует эту информацию, чтобы предотвратить повреждение аккумуляторных батарей и максимизировать производительность.
Термометрические датчики в сборе | Термисторы типа JR NTC в бирке с проушиной
Thermometrics Термисторы типа JR NTC с биркой с проушиной представляют собой термисторы с изолированными гибкими проводами, размещенные в бирке с проушиной. Они подходят для измерения температуры поверхности. Типичные области применения включают полупроводниковые радиаторы и панели корпуса.
Термометрические датчики в сборе | Водонепроницаемый датчик температуры IP68 типа JI/JIC
Thermometrics Водонепроницаемый датчик температуры IP68 включает термисторы типов JI и JIC NTC. Оба типа отформованы на гибком круглом кабеле с опциональным корпусом из нержавеющей стали. Широкий диапазон применения. Дополнительные варианты характеристик сопротивление-температура, длины проводов и длины корпуса.
Термометрические датчики в сборе | Самоклеящийся датчик температуры поверхности
Термометрические датчики температуры поверхности с самоклеящимся покрытием предназначены для промышленного применения в системах HVACR, обычно для размещения на внешней стенке резервуара для воды или бойлера. Они также подходят для резервуаров-накопителей, работающих в сочетании с системами нагрева воды на солнечных батареях.
Термометрические датчики в сборе | Встроенный проточный датчик температуры жидкости
Проточные датчики температуры Thermometrics контролируют температуру жидкости, проходящей через них. Модуль управления системой получает это значение температуры и использует контур управления для управления общей температурой системы. Это может быть температура двигателя, температура нагревателя, температура промышленной подачи и т. д.
Термометрические датчики в сборе | GE-1923 Датчик температуры наружного воздуха (OAT)
Thermometrics Датчик температуры наружного воздуха GE-1923 (OAT) измеряет температуру снаружи салона автомобиля и передает данные о температуре наружного воздуха на контроллер автоматической системы HVAC. Контроллер использует эту температуру для управления внутренней температурой автомобиля. Датчик также предоставляет пассажирам автомобиля показания температуры снаружи автомобиля, что особенно полезно при движении в условиях, близких к морозу или морозу.
Термометрические датчики в сборе | GE-1856 Датчик температуры впускного воздуха (IAT)
Thermometrics Датчик температуры впускного воздуха GE-1856 (IAT) отслеживает температуру поступающего в двигатель воздуха и выдает выходной сигнал, пропорциональный температуре воздуха. Этот сигнал можно использовать в качестве входного сигнала для подачи сигнала на блок управления двигателем (ECU), который использует эту информацию для регулировки подачи топлива и оптимизации соотношения воздух-топливо для обеспечения наиболее эффективного сгорания. GE-1856 также подходит для измерения температуры воздуховодов в системах отопления, вентиляции и кондиционирования воздуха без конденсации.

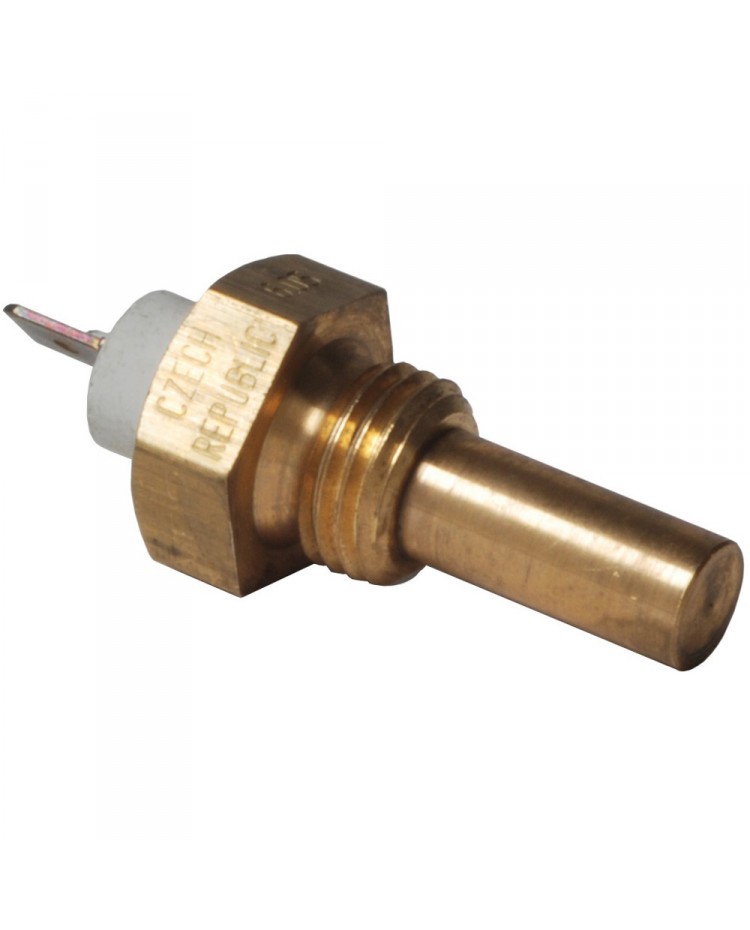

Термометрические датчики в сборе | GE-1763 Датчик температуры масла (OTS)
Термометрический датчик температуры масла (OTS) отслеживает температуру моторного масла в автомобиле и отображает это измерение для пассажиров автомобиля. Если автомобиль работает при слишком высокой температуре, двигатель может быть поврежден.
Термометрические датчики в сборе | GE-1495 Датчик температуры воды (WTS)
Термометрический датчик температуры воды (WTS) отслеживает температуру охлаждающей жидкости, прокачиваемой вокруг блока цилиндров для охлаждения двигателя, чтобы уведомить водителя транспортного средства, если двигатель начинает перегреваться. Цель состоит в том, чтобы сообщить водителю о перегреве двигателя, чтобы автомобиль мог быть остановлен и двигатель выключен до того, как тепло приведет к необратимому повреждению двигателя.
Термометрические датчики в сборе | Быстродействующая термисторная сборка NTC серии JD
Thermometrics NTC Быстродействующие датчики серии JD представляют собой термисторные сборки в металлическом корпусе с гибкими проводами. Типичные области применения включают электрические душевые кабины и другие водяные приборы/системы, где требуется быстрое и точное управление.
Термометрические датчики в сборе | Комбинированный датчик влажности, давления и температуры
Thermometrics Комбинированный датчик влажности, давления и температуры представляет собой интеллектуальный комбинированный датчик впускного коллектора, способный обеспечивать до пяти измерений, включая относительную влажность, температуру, давление в коллекторе и атмосферное давление …
Термометрические датчики в сборе | Защелкивающиеся датчики для труб и поверхностей — тип JW/JC
Thermometrics Водонепроницаемые защелкивающиеся датчики для труб и поверхностей типа JW/JC представляют собой термисторы типа NTC или PTC на керамическом/металлическом башмаке, запечатанном в полимерном корпусе и снабженные гибкие двухкабельные соединения. Подходит для использования в условиях высокой конденсации и периодического погружения в воду. Типичные области применения включают управление газовыми котлами, бытовыми системами водоснабжения, кондиционерами, входом и выходом радиатора, электрическим душем и торговыми автоматами.
Термометрические датчики в сборе | Клейкие поверхностные датчики
Thermometrics Клейкие поверхностные датчики оснащены чашкой для поверхностного монтажа для использования в качестве датчиков температуры кожи или на плоских поверхностях. Они состоят из небольших бусинок, дисков или термисторов наружным диаметром <0,100 дюйма с экранированными, изолированными или коаксиальными кабельными удлинителями, а также рассчитаны на максимальную температуру от 140°F до 500°F (от 60°C до 260°C).
Термометрические датчики в сборе |A990 Взаимозаменяемый термисторный узел NTC
Thermometrics Серия A990 взаимозаменяемых термисторных узлов NTC состоит из согласованных пар небольших термисторных шариков в стеклянной оболочке, которые соединены последовательно или параллельно. Эти узлы доступны в различных стилях, что позволяет использовать их для измерения температуры жидкостей или твердых тел или помещать в более крупные корпуса, такие как иглы для подкожных инъекций или закрытые наконечники. Узлы обеспечивают взаимозаменяемые характеристики сопротивление-температура в чрезвычайно малых, быстродействующих пакетах, с которыми легко обращаться.
Термометрические датчики в сборе | Датчик температуры обмотки двигателя A-1737
Thermometrics Датчик температуры обмотки двигателя A-1737 обеспечивает измерение температуры обмотки двигателя для обнаружения увеличения тока, которое может привести к сбоям, а также для контроля температуры обмоток двигателя для предупреждения о перегреве условия.
Термометрические термисторы PTC | Тип YQ Серия
Thermometrics Термисторы PTC типа YQ, соответствующие требованиям RoHS, представляют собой термисторы PTC с радиальным подключением и покрытием из силиконовой смолы зеленого цвета. Эти термисторы, разработанные для защиты от перегрузки по току, перенапряжения и прямого перегрева, обеспечивают превосходную стабильность и безотказную работу.
Термометрические термисторы PTC | Тип YP
Термометры Термисторы PTC типа YP состоят из ряда радиально соединенных дисковых термисторов PTC с силиконовым покрытием, предназначенных для использования в качестве устройства ограничения тока. Доступны в широком диапазоне рабочих токов и уровней напряжения с превосходной стабильностью и отказоустойчивостью.
Термометрические термисторы PTC | Тип YM
Thermometrics Термисторы PTC типа YM состоят из ряда радиально соединенных дисковых термисторов PTC с покрытием из силиконовой смолы с широким диапазоном уровней рабочего тока. Предназначен для защиты от перегрузки по току, перенапряжения и прямой защиты от перегрева.
Термометрические термисторы PTC | Тип PTO
Thermometrics Термисторы PTC типа PTO состоят из ряда дисковых термисторов PTC с радиальным подключением для регулирования тока, защиты цепей, измерения и контроля температуры. Доступны в широком диапазоне сопротивлений, температур перехода и номинальных напряжений.
Термометрические термисторы PTC | Тип PTF
Термометры Тип PTF Термисторы типа PTC состоят из ряда дисковых термисторов с радиальным подключением без покрытия. Они предназначены для защиты от перегрузки по току и короткого замыкания общего назначения.
Термометрические термисторы PTC | Тип PRE/K
Термометры Тип PRE/K Термисторы PTC состоят из тонкопленочных платиновых резистивных элементов. Они особенно подходят для измерения поверхности в автомобильной промышленности и производстве бытовой техники с множеством вариантов настройки.
Thermometrics Термисторы NTC | Устройства для поверхностного монтажа (SMD)
Thermometrics Устройства для поверхностного монтажа (SMD) Термисторы серии NTC предназначены для измерения, контроля и компенсации температуры. Они подходят для стандартных методов пайки и доступны в различных размерах, включая 0402, 0603, 0805 и 1206.
Термометрические термисторы NTC | Радиальные выводы типа SA
Thermometrics Тип SA со сменными радиальными выводами Термисторы NTC состоят из сменных термисторов с неизолированными выводами. Они подходят для монтажа на печатных платах и датчиках с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58°F до 302°F (от -50°C до 150°C).
Thermometrics Термисторы NTC | Радиальные выводы типа RL35/40/45
Thermometrics Типы RL35/40/45 радиальных выводов Термисторы NTC состоят из точечных дисковых термисторов с оголенными выводными проводами. Они подходят для монтажа на печатных платах и датчиках с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58°F до 302°F (от -50°C до 150°C).
Термометрические термисторы NTC | Радиальные выводы типа RL30
Термометры Тип RL30 радиальных выводов Термисторы NTC состоят из точечных дисковых термисторов с оголенными выводными проводами. Они подходят для монтажа на печатных платах и датчиках с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58°F до 302°F (от -50°C до 150°C).
Thermometrics Термисторы NTC | Радиальные выводы типа RL20
Термометры Тип RL20 радиальных выводов Термисторы NTC состоят из точечных дисковых термисторов с оголенными выводными проводами. Они подходят для монтажа на печатных платах и датчиках с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58°F до 302°F (от -50°C до 150°C).
Термометрические термисторы NTC | Радиальные выводы типа RL14
Термометры Тип RL14 радиальных выводов Термисторы NTC состоят из точечных дисковых термисторов с оголенными выводными проводами. Они подходят для монтажа на печатных платах и датчиках с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58°F до 302°F (от -50°C до 150°C)
Thermometrics Термисторы NTC | Радиальные выводы типа RL10
Термометры Тип RL10 радиальных выводов Термисторы NTC состоят из точечных дисковых термисторов с оголенными выводными проводами. Они подходят для монтажа на печатных платах и датчиках с высокой чувствительностью к изменениям температуры и широким рабочим диапазоном от -58°F до 302°F (от -50°C до 150°C).
Термометрические термисторы NTC | Жесткие условия окружающей среды CR1
Термометры типа CR1 представляют собой термисторы NTC формата NK, состоящие из выводов из сплава 52 с оловянным (Sn) покрытием и высокоэффективным кислото- и влагостойким покрытием. Они идеально подходят для применения в суровых условиях и при сборке больших объемов.
Thermometrics Термисторы NTC | Стеклянный тип JM — со смоляным покрытием
Термометрические датчики Термометрические датчики типа JM с полимерным покрытием Термисторы со стеклянным корпусом представляют собой термисторы с отрицательным температурным коэффициентом в стеклянном корпусе, размещенные в наконечнике из смолы, который соединен с выводными проводами из ПВХ, показанными на рисунке 8. Они устойчивы к проникновению влаги, что делает их пригодными для использования в испарителях кондиционеров для предотвращения неэффективности из-за обледенения.
Термометрические термисторы NTC | Серия Glass TG — Радиальные со стеклянным уплотнением
Thermometrics Термисторы NTC серии TG представляют собой термисторы радиального типа со стеклянным уплотнением, водонепроницаемой и маслостойкой конструкцией, отличающиеся высокой термостойкостью и точностью. Для использования в самых разных областях, включая автомобили, нагревательные/охлаждающие устройства, котельные системы и бытовую технику.
Thermometrics Термисторы NTC | Стеклянная серия SP — сверхстабильный датчик
Thermometrics Ультрастабильный датчик серии SP Термисторы NTC проходят дополнительную обработку для обеспечения их непрерывного использования в одном из трех температурных классов и относятся к одной из шести групп стабильности. Эти термисторы могут использоваться во всех приложениях для измерения и контроля температуры с дополнительной гарантией долговременной стабильности и надежности. Они идеально подходят для использования в качестве вторичных стандартов в лабораториях.
Термометрические термисторы NTC | Миниатюрные стеклянные термисторы серии
Thermometrics Миниатюрные термисторы со стеклянными шариками NTC предлагают ряд миниатюрных термозондов, состоящих из большого термистора-шарика, герметично запечатанного в наконечнике ударопрочного твердого стеклянного стержня. Они обеспечивают улучшенную долговременную стабильность и высокую надежность.
Thermometrics Термисторы NTC | Стеклянная серия HTP – высокотемпературный зонд
Thermometrics Серия HTP высокотемпературных зондов типа NTC состоит из шарикового термистора, герметично закрытого на конце ударопрочного стеклянного стержня. Эти устройства прочны и не подвержены серьезным воздействиям окружающей среды. Они демонстрируют превосходную стабильность при всех температурах 842°F (450°C) или ниже. Допустима прерывистая работа при температурах до 1112°F (600°C).
Термометрические термисторы NTC | Стеклянные датчики Fastip серии FP
Термометрические датчики Fastip серии FP со стеклянным покрытием Термисторы NTC состоят из термисторных шариков малого диаметра со стеклянным покрытием, герметично закрытых на концах ударопрочных стеклянных стержней. Устройства прочны и не подвержены серьезным воздействиям окружающей среды, в том числе ядерному излучению высокой плотности. Термозонды Fastip серии FP идеально подходят для высокоскоростного измерения и контроля температуры жидкости, ее уровня или расхода.
Термометрические термисторы NTC | Стеклянный диод
Thermometrics Diode Серия термисторов NTC со стеклянным корпусом состоит из ряда термисторов с NTC-чипом в стеклянном корпусе типа DO-35 (контур диода) с осевыми покрытыми припоем стальными проводами, плакированными медью. Предназначен для точного измерения температуры, контроля и компенсации в различных приложениях. Стеклянный корпус обеспечивает герметичность и изоляцию напряжения, а также превосходную стабильность.
Thermometrics Термисторы NTC | Серия Glass BR — стеклянная бусина
Термисторы со стеклянными шариками Thermometrics BR состоят из термисторов со стеклянными шариками на проводах малого диаметра (сплав или платина). Прочная стеклянная капсула обеспечивает герметичность и лучшую защиту от натяжения, чем термисторы со стеклянной капсулой. Подходит для приложений с самонагревом, таких как определение уровня жидкости или измерение расхода газа. Рекомендуется для приложений, где заказчик будет выполнять дальнейшие сборочные операции.
Thermometrics Термисторы NTC | Тип эпоксидной смолы NKI Noise Immune
Помехоустойчивые термисторы Thermometrics типа NKI с эпоксидным покрытием являются новой разработкой, состоящей из помехозащищенного термистора NTC со встроенной функцией радиочастотной (РЧ) развязки, обеспечивающей защиту от электромагнитных помех (ЭМП) на компонентном уровне в широком диапазоне частот. диапазон.
Thermometrics Термисторы NTC | Эпоксидный тип NDP
Thermometrics Эпоксидный тип NDP Термисторы NTC представляют собой термисторы с эпоксидным покрытием и никелевыми проводами диаметром 0,25 мм (0,0078 дюйма) с изоляцией из ПФА/ПТФЭ. Разработанные для точного измерения температуры, контроля и компенсации, работающие при температуре до 155°C (311°F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.
Термометрические термисторы NTC | Тип эпоксидной смолы NDM
Термометры Тип NDM из эпоксидной смолы Термисторы NTC представляют собой покрытые эпоксидной смолой термисторы с оголенными медными лужеными проводами диаметром 0,007 дюйма (0,2 мм). Разработанные для точного измерения температуры, контроля и компенсации, работающие при температуре до 155°C (311°F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.
Thermometrics Термисторы NTC | Эпоксидный тип NDL
Thermometrics Эпоксидный тип NDL Термисторы NTC представляют собой термисторы с эпоксидным покрытием и толщиной 0,009 мм.8-дюймовые (0,25 мм) луженые медные провода. Разработанные для точного измерения температуры, контроля и компенсации, работающие при температуре до 155°C (311°F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.
Thermometrics Термисторы NTC | Эпоксидный тип NDK
Thermometrics Эпоксидный тип термисторов NDK NTC представляет собой термисторы с эпоксидным покрытием и 0,2 мм (0,007 дюйма) лужеными проводами из монеля. Разработанные для точного измерения температуры, контроля и компенсации, работающие при температуре до 155°C (311°F), они используются в автомобилях, системах отопления, вентиляции и кондиционирования воздуха и бытовой технике.
Термометрические термисторы NTC | Эпоксидный тип MS
Thermometrics Эпоксидный тип термисторов MS NTC представляет собой чип-термисторы с эпоксидным покрытием и 0,254 мм (0,01 дюйма) никелевыми проводами из ПТФЭ. Они используются для измерения, контроля и компенсации температуры в диапазоне от -50°C до 150°C (от -58°F до 300°F).
Thermometrics Термисторы NTC | Эпоксидная смола типа C100
Thermometrics Эпоксидные термисторы NTC типа C100 представляют собой термисторы с эпоксидным покрытием и оголенными проводами из луженой меди диаметром 0,3 мм (0,012 дюйма). Они используются для измерения, контроля и компенсации температуры в диапазоне от -80°C до 150°C (от -112°F до 302°F) и имеют высокую чувствительность более -4%/°C при 25°C (77°F). Ф).
Термометрические термисторы NTC | Взаимозаменяемые термисторы с эпоксидной смолой типа SC
Thermometrics Взаимозаменяемые термисторы с эпоксидной смолой типа SC NTC представляют собой взаимозаменяемые термисторы с никелевыми выводами в изоляции изомида. Они обеспечивают точное измерение температуры, контроль и компенсацию при использовании в диапазоне от -40°C до 105°C (от -40°F до 221°F) и высокую чувствительность более -4%/°C при 25°C (77°F). °F), что делает их идеальными для медицинского применения.
Thermometrics Термисторы NTC | Сменный эпоксидный тип 95
Thermometrics Термисторы NTC типа 95 представляют собой взаимозаменяемые термисторные микросхемы NTC с эпоксидным покрытием и проводами из луженой меди, луженого сплава или ПТФЭ. Они подходят для измерения, контроля и компенсации температуры в диапазоне от -112°F до 302°F (от -80°C до 150°C) с взаимозаменяемостью до ±0,18°F (±0,1°C).
Thermometrics Термисторы NTC | Взаимозаменяемые термисторы с эпоксидным покрытием типа 65
Thermometrics Взаимозаменяемые термисторы с эпоксидным покрытием типа 65 NTC представляют собой сменные термисторы с эпоксидным покрытием и никелевыми выводами с толстой изоляцией изомида. Они обеспечивают точное измерение температуры, контроль и компенсацию при использовании в диапазоне от -40°C до 105°C (от -40°F до 221°F) и высокую чувствительность более -4%/°C при 25°C (77°F). °F).
Ограничители тока Thermometrics | NTC Inrush CL Series
Thermometrics Термисторы ограничения пускового тока серии CL состоят из дискового термистора с неизолированными проводами и используются для контроля пускового тока при переключении источников питания.
Сравнительный анализ стабильности термисторов. Часть 5 | By Thermometrics
В части 5 нашей серии «Сравнение стабильности термисторов» мы обсуждаем использование Thermocon, HVAC, датчиков температуры нагнетаемого воздуха (DATS) и котлов и трубопроводов, а также потенциальные последствия снижения стабильности таких компонентов
Телер HS30P | Датчик относительной влажности
Telaire HS30P представляет собой датчик относительной влажности (RH) с объемным сопротивлением, обеспечивающий переменное значение импеданса в зависимости от адсорбции воды внутри запатентованного тонкопленочного полимера датчика.
Телер HS20 | Датчик относительной влажности
Telaire HS20 представляет собой датчик относительной влажности (RH) с объемным сопротивлением, обеспечивающий переменное значение импеданса в зависимости от адсорбции воды внутри запатентованного тонкопленочного полимера датчика.
Телер HS12SP | Датчик относительной влажности
Telaire HS12SP представляет собой датчик относительной влажности (RH) с объемным сопротивлением, обеспечивающий переменное значение импеданса в зависимости от адсорбции воды внутри запатентованного тонкопленочного полимера датчика.
NovaSensor Серия NPI-19 | Датчики среднего давления
NovaSensor NPI-19 Серия датчиков среднего давления состоит из управляемых током, изолированных от среды датчиков давления, использующих современную технологию IsoSensor. Они предназначены для работы в неблагоприятных условиях, но при этом обеспечивают выдающуюся чувствительность, линейность и гистерезис кремниевого датчика.
NovaSensor серии NPI-19 | Датчики низкого давления
Датчики низкого давления NovaSensor NPI-19 состоят из изолированных от среды датчиков давления, которые предназначены для работы в агрессивных средах, но при этом обеспечивают выдающуюся чувствительность, линейность и гистерезис кремниевых датчиков.
NovaSensor Серия NPI-19 | Цифровой датчик давления I2C
Цифровой датчик давления I2C NovaSensor NPI-19 включает в себя технологию IsoSensor с протоколами интерфейса I2C, что дает OEM-пользователю лучшее соотношение цены и производительности.
NovaSensor NPI-15VC Series | Датчики высокого давления
Серия датчиков высокого давления NovaSensor NPI-15VC с компенсацией напряжения, изолированных от среды, предлагает производительность наших датчиков с компенсацией тока и удобство использования источника питания. Они предназначены для работы в неблагоприятных условиях и при этом обладают выдающейся чувствительностью, линейностью и гистерезисом кремниевого датчика.
NovaSensor серии NPI-15 | Датчики высокого давления
Серия управляемых током датчиков высокого давления NovaSensor NPI-15, изолированных от среды, предназначена для работы в агрессивных средах и при этом обеспечивает выдающуюся чувствительность, линейность и гистерезис кремниевого датчика. Они включают в себя современную технологию IsoSensor, которая дает OEM-пользователю лучшее соотношение цены и производительности.
Серия NovaSensor NPH | Твердотельные датчики среднего давления
Твердотельные датчики среднего давления серии NovaSensor NPH отличаются надежностью при низкой стоимости и небольшом размере. Они доступны в версиях для манометрического, абсолютного и дифференциального давления.
Датчики дифференциального давления Modus HVAC | Датчики перепада давления серии W
Датчики перепада давления Modus серии W предназначены для измерения низких перепадов давления жидкостей или газов. Доступен широкий выбор стандартных диапазонов давления и электрических характеристик. Эти преобразователи являются отличным выбором для многих требований мониторинга ОВК, процессов и автоматизации.
Термометрические датчики в сборе | Комбинированный датчик давления и температуры
Комбинированный датчик давления и температуры Thermometrics обеспечивает измерение как давления, так и температуры в одном сенсорном блоке. Этот узел датчика имеет надежную защиту внутренней цепи и герметичную интегральную систему соединения, что делает его идеальным для применения в автомобилях, тяжелой технике, сельском хозяйстве, электромобилях и генераторных установках.
Датчик температуры котла | Резьбовой термометр
Датчик температуры котла | Резьбовой термометрПосмотреть продукты
Что такое резьбовой зонд?
Резьбовые зонды имеют резьбовое технологическое соединение и обычно довольно короткую длину погружения. Обычно они используются для измерения температуры жидкости в трубах, небольших резервуарах или котлах. Вот почему мы часто называем их «датчиками температуры котла» или «датчиками котла».
Характеристики датчиков с резьбой
Поскольку датчики котла обычно непосредственно касаются среды, они достаточно точны и чувствительны. Для обеспечения максимальной водонепроницаемости и прочности мы привариваем разъем или кабельный переход непосредственно к зонду. При использовании зондов котла автоматическое отвинчивание зонда означает открытие процесса. Это означает, что в зависимости от вашего применения вам придется либо опорожнить бойлер, либо остановить процесс перед извлечением зонда.
Резьбовые датчики
ОТКРОЙТЕ ДЛЯ СЕБЯ ПРОДУКТЫ
НУЖНА ПОМОЩЬ?
СВЯЗАТЬСЯ С
Сира Делл’Альбани
Резьбовые датчики температуры
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Загружая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
Узнать больше
Загрузить видео
Всегда разблокировать YouTube
Какой чувствительный элемент выбрать?
Как правило, недорогие датчики для котлов поставляются с датчиками NTC. Если температурного диапазона NTC недостаточно, хорошим решением может стать Pt100 или Pt1000. Выбор зависит от вашего приложения и требований. Свяжитесь с нашими специалистами, и мы с радостью подберем для вас лучшее решение!
Рекомендации по резьбовым датчикам
Как и для всех типов датчиков температуры, длина погружения должна быть мин. 5-кратный диаметр зонда, чтобы избежать тепловых мостов.
Посмотреть продукты
Заполните эту форму, и мы свяжемся с вами в течение двух рабочих дней.
Имя
Эл. адрес
Интересующий продукт
Дополнительные требования (необязательно)
Страна
Конфиденциальность
Настоящим я даю согласие на то, чтобы Italcoppie обрабатывала мои данные, как указано в политике конфиденциальности, для ответа на мой запрос.
Мы используем файлы cookie на нашем веб-сайте. Некоторые из них необходимы, в то время как другие, которые можно активировать с вашего согласия, помогают нам улучшить этот веб-сайт и ваш опыт.
Настройки конфиденциальности- Существенный
- Статистика
- Внешние носители
Принять все
Сохранять
Закрывать
Индивидуальные настройки конфиденциальности
Сведения о файлах cookie Политика конфиденциальности
Настройки конфиденциальности
Здесь вы найдете обзор всех используемых файлов cookie. Вы можете дать свое согласие на целые категории или отобразить дополнительную информацию и выбрать определенные файлы cookie. Для получения дополнительной информации ознакомьтесь с нашей политикой конфиденциальности.
Принять все Сохранять Закрывать
Настройки конфиденциальностиОсновные (1)
Основные файлы cookie обеспечивают выполнение основных функций и необходимы для правильной работы веб-сайта.
Показать информацию о файлах cookie Скрыть информацию о файлах cookie
Имя | Печенье Борлабс |
---|---|
Провайдер | Владелец этого веб-сайта |
Назначение | Сохраняет настройки посетителей, выбранные в окне файлов cookie Borlabs Cookie. |
Имя файла cookie | borlabs-cookie |
Срок действия файла cookie | 1 год |
Статистика (1)
Статистика
Статистические файлы cookie собирают информацию анонимно. Эта информация помогает нам понять, как наши посетители используют наш веб-сайт.
Показать информацию о файлах cookie Скрыть информацию о файлах cookie
Принять | Веб-аналитика Матомо |
---|---|
Имя | Веб-аналитика Матомо |
Провайдер | Датчики Italcoppie |
Назначение | Файл cookie от Matomo, используемый для аналитики веб-сайта. Генерирует статистические данные о том, как посетитель использует веб-сайт. |
Политика конфиденциальности | Matomo Cloud Privacy Policy |
Хост(ы) | матомо.облако |
Имя файла cookie | Диспетчер тегов Матомо |
Срок действия файла cookie | 2 года |
Внешние носители (1)
Внешние носители
Контент с видеоплатформ и социальных сетей по умолчанию заблокирован. Если файлы cookie внешних носителей принимаются, доступ к этому содержимому больше не требует ручного согласия.
Показать информацию о файлах cookie Скрыть информацию о файлах cookie
Принять | YouTube |
---|---|
Имя | YouTube |
Провайдер | Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия |
Назначение | Используется для разблокировки контента YouTube. |
Политика конфиденциальности | https://policies.google.com/privacy?hl=en&gl=en |
Хост(ы) | google.com |
Имя файла cookie | Ютуб |
Срок действия файла cookie | 6 месяцев |
Политика конфиденциальности
TS.105 Potterton Puma Lynx 10/18761 450490 430011 6,20 фунтов стерлингов 7,44 фунта стерлингов (включая НДС) |
TS.107 BIASI ACTIV A 25C 30C PLUS ADVANCE INOVIA ТЕМПЕРАТУРНЫЙ ДАТЧИК NTC DHW KG1042501 KI1042501 2,62 фунта стерлингов 3,14 фунта стерлингов (включая НДС) |
TS. 111 Biasi Ideal Ariston BI1001117 500590 172496 569236 998458 С УПЛОТНИТЕЛЬНЫМ КОЛЬЦОМ От: 1,99 фунтов стерлингов 2,39 фунта стерлингов (включая НДС) |
Термистор TS.115, совместимый с Vaillant 25-2805 252805 2,78 фунта стерлингов 3,34 фунта стерлингов (включая НДС) |
TS.120 Ферроли 77F Оптима Ассортимент 39800310 800310 2,84 фунта стерлингов 3,41 фунта стерлингов (включая НДС) |
TS.125 Ферроли Домина 39805620 39805320 805910 От: 2,10 фунтов стерлингов 2,52 фунта стерлингов (включая НДС) |
TS. 127 IDEAL ISAR ESPRIT EVO ДАТЧИК ГВС 170996 173974 11,03 фунтов стерлингов 13,24 фунта стерлингов (включая НДС) |
TS.128 Ravenheat RSF CSI LS 0007TER05005/0 0007TER05010/0 От: 3,15 фунтов стерлингов 3,78 фунта стерлингов (включая НДС) |
TS.129 Вокера/Сабля 10027351 10025061 2,90 фунта стерлингов 3,48 фунта стерлингов (включая НДС) |
TS.130 Светлячок Heatline Vokera 3003200031 8484 0020061613 Sime 6231351 0020118638 1,68 фунта стерлингов 2,02 фунта стерлингов (включая НДС) |
TS. 131 Alpha Baxi Ideal Main Vokera 1.021762 1.015970 5108265 7022 248655 20004978 5114725 175594 1,68 фунта стерлингов 2,02 фунта стерлингов (включая НДС) |
TS.132 Вокера Компакт 10027352 R10027352 1,68 фунта стерлингов 2,02 фунта стерлингов (включая НДС) |
TS.133 Baxi Combi Heatline 5108265 3003200031 248068 248655 247394 От: 3,89 фунтов стерлингов 4,67 фунта стерлингов (включая НДС) |
TS.135 Vokera Excel 7236 6231350 3,04 фунта стерлингов 3,65 фунта стерлингов (включая НДС) |
TS. 140 Ariston Compact Ideal Sprint Worcester 350 407522 005001 87161423150 3,57 фунта стерлингов 4,28 фунта стерлингов (включая НДС) |
TS.210 Совместимость с Saunier Duval Protherm Jaguar S5601400 2000800504 0020025233 10,40 фунтов стерлингов 12,48 фунтов стерлингов (включая НДС) |
TS.220 Ideal Myson Worcester 87161423420 ZAGAS040 004174 T7335A2002 6,62 фунта стерлингов 7,94 фунта стерлингов (включая НДС) |
TS.221 Baxi Solo Potterton Prima Halstead 230204 500572 11,03 фунтов стерлингов 13,24 фунта стерлингов (включая НДС) |
TS. 410 Сари Газ F20A SA01574 3,36 фунта стерлингов 4,03 фунта стерлингов (включая НДС) |
TS.450 Chaffoteaux Baxi 61000733 1000733.00 23584098 4,20 фунта стерлингов 5,04 фунта стерлингов (включая НДС) |
TS.465 Совместим со светлячком Compact Swiftflow 801006 2000801006 T7335 D1024 1348 6,20 фунтов стерлингов 7,44 фунта стерлингов (включая НДС) |
Датчики, совместимые с TS.470 4,09 фунта стерлингов 4,91 фунта стерлингов (включая НДС) |
TS. 475 Совместим с Glowworm Compact Swiftflow Ferroli 801005 39810230 T7335 D1024 0711 5,76 фунтов стерлингов 6,91 фунта стерлингов (включая НДС) |
TS.480 Ravenheat CSI 0007SON11010/0 0007TER05006/0 4,30 фунта стерлингов 5,16 фунтов стерлингов (включая НДС) |
TS.490 Heatline D003200152 3003200152 Светлячок 0020061581 0020118646 T7335 D1123 1218 6,62 фунта стерлингов 7,94 фунта стерлингов (включая НДС) |
TS.495 Бакси Соло 3 244540 246064 T7335 D1115 1124 6,20 фунтов стерлингов 7,44 фунта стерлингов (включая НДС) |
TS. 500 VAILLANT ECO TEC PLUS 824 831 837 & 937 ДАТЧИК NTC (ВЫПУСКНАЯ ТРУБА ГВС) 103429 10-3429 8,9 фунтов стерлингов3 10,72 фунта стерлингов (включая НДС) |
TS.502 VAILLANT ECOTEC PRO PLUS EXCLUSIVE ДАТЧИК ОБРАТНОГО ПОДАЧА 193592 19-3592 0020020781 S5739800 10,50 фунтов стерлингов 12,60 фунтов стерлингов (включая НДС) |
TS.505 Honeywell T7335 D1107 0741 10K NTC 122155730 95260532 5,76 фунтов стерлингов 6,91 фунта стерлингов (включая НДС) |
TS. 550 Vokera 20078350 Датчик NTC То же, что и 20004365 4,20 фунта стерлингов 5,04 фунта стерлингов (включая НДС) |
Датчик расхода Ferroli TS.600 100C 39821530 3620072/0 10,40 фунтов стерлингов 12,48 фунтов стерлингов (включая НДС) |
Преимущества датчиков температуры для печной промышленности • Temp-Pro
В производственных и промышленных помещениях печи являются опорой. Промышленные печи используются для выработки значительного количества тепла контролируемым образом за счет сжигания источника топлива.
В производственных и промышленных помещениях печи являются опорой. Промышленные печи используются для выработки значительного количества тепла контролируемым образом за счет сжигания источника топлива. Промышленная печь, также известная как нагреватель прямого нагрева или прямой нагреватель, обычно работает при температуре выше 400 градусов по Цельсию, чтобы обеспечить технологическое тепло или действовать как реактор, который нагревает реакцию. Некоторые из наиболее распространенных применений промышленных печей включают:
- Металлургическая продукция для плавки
- Термическая обработка
- Закалка
- Пищевая промышленность для сушки
- Низкотемпературное брожение
Независимо от применения промышленные печи обычно требуются для перегрева материалов до чрезвычайно высоких температур с использованием различных форматов и видов топлива. Из-за этих высоких рабочих температур крайне важно, чтобы датчик температуры на печи давал точную информацию, особенно:
- Количество тепла, которое должно быть передано материалу
- Количество теплоты, необходимое для нагрева массы и потери.
Давайте подробнее рассмотрим печи и преимущества датчиков температуры в промышленности.
Пристальный взгляд на промышленные печи в металлургической промышленности
На металлургическую промышленность приходится значительная доля общего потребления энергии. При использовании в металлургии печи должны работать в зонах очень высоких температур:
- Варка эмали — от 600°С до 1100°С
- Термическая обработка металлов —1100°С
- Экструзия, прокатка, варка керамических материалов, прессование и термообработка — 1350°С
- Плавка и плавка металлов — 1700°С
Промышленные печи могут использоваться для широкого спектра действий в промышленной и производственной среде. Но независимо от применения, как контактные, так и инфракрасные датчики температуры термометра полагаются на получение точной информации.
Какие датчики температуры используются в печах?
Когда речь идет о наилучшем инфракрасном термометре или датчике температуры для печей, универсальных решений не существует. Тип металлического датчика температуры, используемого в котлах, может варьироваться в зависимости от бюджета и области применения. Три наиболее распространенных типа датчиков температуры печи:
- Термопары
- Термометры сопротивления (RTD)
- Термисторы
Термопарные датчики температуры на печах и котлах
Термопары — это чрезвычайно точные и универсальные датчики температуры, используемые для измерения температуры внутри печей и котлов. Термопары в основном определяют температуру на основе разницы в напряжении, создаваемой разнородными металлами, соединенными вместе на конце. Эти устройства в основном используются для измерения температуры металла в котлах и печах, поскольку они могут измерять самый широкий диапазон температур.
Термопарные датчики типа K
Чаще всего для изготовления термопар типа K используются никель-алюмель и никель-хром. Этот тип термопары является очень популярным датчиком температуры печи, потому что он недорогой и может использоваться в широком диапазоне температур, например от -200 до 1250°C (от -328 до 2282°F).
Устройства сопротивления и датчики температуры на печах
RTD используют металлические проводники, которые имеют хорошо известную зависимость температуры от удельного сопротивления для обнаружения измеряемого температурного сигнала, на который влияет температура проводника. Зависимость температуры от удельного сопротивления некоторых металлических материалов постоянно воспроизводима и относительно линейна, что делает РДТ очень востребованными в приложениях, требующих высокого уровня точности. Как и термопары, термометры сопротивления могут обнаруживать широкий диапазон температур. RTD можно использовать даже для обнаружения сверхнизких температур до 10 милликельвинов.
Какие металлы используются в RTD?
Наиболее распространенным и регулярно используемым металлом в RTD является платина. Как вы понимаете, платина очень дорогая, что делает РДТ менее рентабельными, чем другие датчики температуры, используемые в печах. В более экономичных RTD используются пленочные или медные материалы. Тем не менее, эти датчики температуры RTD менее воспроизводимы и менее линейны, чем платиновые RTD.
Термисторные датчики температуры, используемые в печах
Хотя термисторные датчики являются более дешевой альтернативой, они не обладают точностью, линейностью или температурным диапазоном RTD. И эта разница в основном может быть связана с материалами, из которых изготовлен датчик температуры печи. Термисторные датчики температуры, используемые в печах, часто изготавливаются из смеси полимеров или керамики.
Термисторные датчики температуры печи лучше всего работают в средах с высокими колебаниями температуры
Термисторный датчик температуры печи в основном имеет отрицательный температурный коэффициент (NTC). Это означает, что их удельное сопротивление уменьшается при повышении температуры. Термисторные датчики температуры с отрицательным температурным коэффициентом на печах имеют экспоненциальную выходную зависимость. Для этого требуется схема линеаризации, но термисторы имеют минимальную задержку. Из-за этого эти типы зондов более желательны в средах с колеблющимися температурами.
Как датчики температуры печи могут сэкономить деньги?
Правильный выбор датчика температуры для вашей печи может привести к значительной экономии и повышению эффективности. Способность вашей печи точно измерять и определять уровни температуры может помочь сократить время работы системы. Проще говоря, когда ваша печная система имеет более точные данные, она будет лучше подготовлена для принятия правильных решений. Кроме того, правильный датчик температуры может помочь:
- Обнаружить потенциальные точки перегрева, неисправности, утечки и температурный дисбаланс.
- Поддерживать необходимые рекомендации по качеству
- Снизить затраты на топливо
- Снижение затрат на электроэнергию
- Повышение качества конечного продукта
- Помогите обеспечить удовлетворенность клиентов
- Датчики температуры печи являются ключом к успешной работе котлов и печей.
- Датчик температуры предназначен для точного измерения температуры металла в котлах и печах.
- Тремя основными типами датчиков температуры, используемых в котлах и печах, являются RTD, термопары и термисторные датчики.
- Выбор правильного датчика температуры может привести к снижению затрат, улучшению конечного продукта и повышению удовлетворенности клиентов.
Связаться с Temp Pro
Когда дело доходит до выбора и поиска лучшего датчика температуры печи, команда Temp-Pro может помочь. Мы предлагаем множество различных продуктов и решений, предназначенных для повышения производительности и эффективности вашей печи или котла.
Свяжитесь с Temp Pro сегодня для получения дополнительной информации!
Установка датчика температурыARP | Норколд Перегрев | Дометик Перегрев
БЕЗ FRIDGE DEFEND ВЫ НЕ ЗАЩИЩЕНЫ
Надежность и пожарная безопасность Dometic & Norcold — можете ли вы жить без этого?
На этой странице рассказывается, как выполнить Установка датчика температуры Fridge Defend by ARP, который предотвращает Dometic & Norcold холодильники жилых автофургонов от перегрева, тем самым повышая безопасность жилых автофургонов.
Установка датчика температуры ARP
На этой фотографии показана типичная дверца доступа к электрическому нагревателю корпуса котла для абсорбционного холодильника Dometic или Norcold. Процедура установки датчика температуры котла одинакова для всех холодильных агрегатов, охлаждающие агрегаты различаются в зависимости от производителя, более подробную информацию см. на специальных страницах по установке.
Язычок, указанный на этой фотографии, удерживает дверь закрытой. Можно аккуратно согнуть язычок, чтобы дверь открывалась со стороны язычка. Если нагревательный элемент можно немного повернуть, возможно, его придется переместить, чтобы дверца полностью открылась. В противном случае листовой металл может быть согнут, чтобы очистить нагревательный элемент. Дверь можно согнуть обратно на место после повторной установки двери.
Нижняя петля видна справа внизу на этой фотографии; верхняя петля не в поле зрения. Как только дверца освободится от нагревательного элемента, подтолкните дверцу вверх — это освободит нижнюю петлю. Выдвиньте нижнюю петлю из корпуса котла и дайте дверце опуститься, чтобы верхняя петля вышла из зацепления. Для установки просто выполните этот процесс в обратном порядке.
На следующей фотографии показана снятая дверца доступа к нагревателю и снятая изоляция, чтобы можно было увидеть трубы внутри корпуса котла.
Изоляция внутри корпуса котла проталкивается по обеим сторонам узла дымохода и котла, чтобы получить доступ к месту установки датчика температуры котла. При необходимости изоляцию можно временно снять, потянув часть изоляции. Пожалуйста, следите за тем, как выходит каждый раздел в процессе переустановки.
Определите дымоход. Как правило, дымоход — это передняя труба большинства агрегатов Dometic. (Исключения включают серию RM8xxx). Дымовая труба находится в задней части трубы котла для большинства агрегатов Norcold. (Исключения включают серии N3150, 4150 и Polar 7, 8, 10). Датчик температуры ARP нельзя устанавливать на дымоходе или рядом с ним. Кроме того, дымоход вызовет ложные показания, если датчик находится рядом с дымоходом, чтобы он мог улавливать тепло от дымоход — об этом ниже.
Определите котельную трубу. Трубка котла — это место, где запускается весь процесс охлаждения, поэтому в этой трубе установлен датчик температуры ARP. Есть ряд признаков, которые помогут идентифицировать бойлерную трубу:
а) Трубы электронагревательного элемента и дымоход привариваются непосредственно к трубе котла.
б) Имеются извитости (складки) на некоторые (не все) трубы котла.
ВАЖНО — Процедура установки датчика температуры котла требует размещения датчика котла выше этих зажимов «если возможно», головка датчика должна соприкасаться с трубой котла. Потому что не всегда есть возможность доступа к котельной трубе там, где нет обжимов, при необходимости можно установить датчик на обжим трубы котла, убедитесь, что верхняя часть датчика соприкасается с трубой котла.
Этапы изоляции холодильника Defend с помощью датчика температуры ARP и корпуса котла
На этом фото показана изоляция между трубой дымохода и трубой котла. С помощью отвертки протолкнули изоляцию между двумя трубками. Этот шаг изоляции не всегда необходим, если доступ между двумя трубами нецелесообразен. Например, дымоходы Norcold находятся за трубой котла. В этом случае обязательно наденьте изоляцию на заднюю сторону датчика температуры ARP.
На следующей фотографии показана изоляция, расположенная над дымоходом и между датчиком температуры ARP и дымоходом, чтобы тепло не могло передаваться от дымохода к датчику температуры ARP. Этот шаг повышает общую эффективность абсорбционного холодильника и ARP Control.
На этой фотографии показана упаковка изоляции вокруг датчика температуры ARP. Это гарантирует, что зажим не будет передавать нежелательное тепло ни от одной из трубок к датчику температуры.
Идея заключается в том, что датчик температуры должен измерять только температуру трубы котла.
На этой фотографии показана изоляция между кабелем датчика температуры и котельная труба. Кабель датчика температуры также может непреднамеренно передавать тепло Датчик температуры. Таким образом, полностью изолируя кабель до его выхода из корпуса очень важно. Изоляция кабеля датчика температуры Fridge Defend предохранит корпус котла из листового металла от перерезания проводов.
На фотографии слева показан корпус котла, полностью изолированный, чтобы холодный воздух не проникал внутрь и не выделял тепло.
Установите на место дверцу доступа к нагревателю, выполнив описанный процесс в обратном порядке. выше. Установка датчика температуры вашего котла завершена.
Установка датчика температуры котла на новый/восстановленный блок охлаждения
На этом фото пример установки нового холодильного агрегата Amish. Если у вас есть холодильный агрегат вне дома на колесах или туристического автобуса, установите датчик температуры. так что вы можете добраться до него, как только холодильник будет установлен.
Если вы заказываете холодильный агрегат у Pines или JC Refrigeration, они установят датчик на ваш холодильный агрегат, если вы запросите эту услугу. Какая ценность!
Процесс установки датчика температуры бойлера очень важен для успешной работы вашего контроллера ARP и самого холодильника. Пожалуйста, внимательно следуйте этим инструкциям и укладке изоляции для успешного путешествия на колесах!
Что такое управление внешним сбросом?
Итак, ваш подрядчик по отоплению предлагает добавить «управление внешним сбросом» в ваш котел и водяную систему отопления. Будет ли это хорошей инвестицией?
Наружные блоки управления сбросом являются относительно простыми устройствами, которые обеспечивают достаточную экономию энергии и более высокий уровень комфорта в помещении во время отопительного сезона. Фактически, котлы, оснащенные наружным сбросом, могут сэкономить домовладельцам до 15-20% годовых затрат на электроэнергию!
Что это?
Наружный блок управления сбросом состоит из трех частей: наружного датчика, элемента в основном блоке управления котла и провода, проходящего между ними. Регулятор сброса наружного воздуха «сообщает» котлу фактическую температуру наружного воздуха в режиме реального времени. Это позволяет котлу реагировать на температуру наружного воздуха, повышая или понижая температуру воды на подаче котла, подаваемой в вашу систему отопления.
Вы можете подумать: «Но если температура внутри дома всегда остается примерно на заданном уровне (температуре, на которую вы установили термостат) с наружным сбросом или без него, в чем преимущество?»
Мы рады, что вы спросили! Чтобы помочь понять преимущества внешнего управления сбросом, важно знать, что котлы обеспечивают наивысший уровень эффективности и долговечности, когда они работают с низким потреблением в течение более длительных периодов времени. Низкая мощность означает, что котел не работает на полную мощность. Когда котлы работают на низкой мощности в течение длительного времени, они не имеют «коротких циклов». Короткий цикл – это когда котел разгоняется до большой мощности, очень быстро нагревает дом (или зону), а затем отключается. Котлы с коротким циклом потребляют много лишнего топлива!
Чтобы еще больше проиллюстрировать этот момент, также важно понять, как котел был разработан, чтобы «думать». Ваш котел спроектирован и изготовлен для обеспечения вашего дома теплом в самый холодный день в году. Это известно как «расчетная температура», и котел приближается к каждому циклу горения, как если бы он обеспечивал тепло в этих условиях.
Если ваш котел может распознать, что на самом деле это не самый холодный день в году (с наружным сбросом), он может работать на пониженной мощности в течение длительного периода времени. Если это невозможно (без внешнего сброса), он будет предполагать худшее и быстро загорится, удовлетворит потребность в тепле и выключится. Когда ваш котел знает реальную температуру наружного воздуха, вы значительно экономите топливо и продлеваете срок службы вашей системы отопления. Это очень похоже на езду по шоссе на круиз-контроле с двигателем, работающим на 1500 об/мин, вместо того, чтобы вдавливать педаль акселератора в пол, а затем нажимать на тормоз каждые несколько миль; один собирается обеспечить максимальную MPG и быть легким в вашем автомобиле, другой собирается использовать намного больше топлива и подвергать ненужному стрессу.
Как сделать так, чтобы котел оставался на малой нагрузке, а не на большой?
Температура снаружи вашего дома влияет на температуру внутри вашего дома. В зимние месяцы ваша домашняя система отопления реагирует на это, обеспечивая тепло. Это эффективно работает в холодные дни, но неэффективно, когда на улице просто «прохладно». Если ваш котел не знает фактическую температуру снаружи, он будет работать так, как будто это самый холодный день в году… даже если это не так.
Введите наружный сброс! При оснащении этим дискретным устройством система управления котлом считывает температуру снаружи и знает, как соответствующим образом настроить работу системы отопления.
Установка наружного блока управления сбросом — это только половина дела. Программирование это другая половина. Профессиональный подрядчик по отоплению выполнит расчет тепловых потерь дома с учетом различных температур наружного воздуха. Тогда они измерят всю вашу радиацию.
Делая это, установщик узнает, сколько тепла вырабатывает вся ваша система при заданной температуре воды на подаче, скажем, 180°F максимум и, возможно, 110°F минимум. Затем эта температура сравнивается с результатами тепловых потерь, обеспечивая необходимую температуру подаваемой воды при заданной температуре наружного воздуха. Цель состоит в том, чтобы обеспечить минимально возможную температуру подаваемой воды, при этом всегда обеспечивая достаточно тепла, чтобы соответствовать настройке вашего термостата. Это означает, что котел не будет «работать так усердно», но будет работать в течение более длительного периода времени. Это равно эффективности.
Что происходит?
Для тебя, домовладелец, очень мало. Управление котлом уже содержит всю логику. Ваш специалист по отоплению должен будет установить небольшой датчик где-нибудь за пределами дома (обычно на северной стороне здания из-за воздействия солнца). Им также нужно будет провести небольшой контрольный провод от датчика к котлу.
