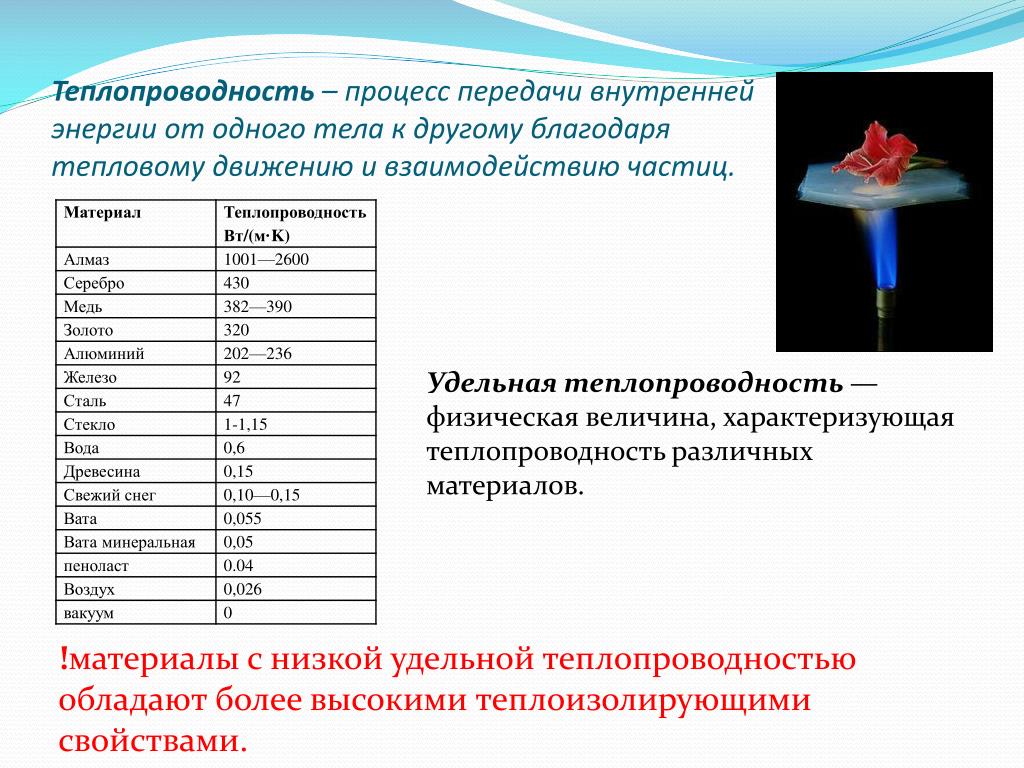

Теплопроводность высокая: Таблицы теплопроводимости материалов (металлы, бетон, гранит, дерево и др.)

Содержание

Высокая теплопроводность — металл — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Высокая теплопроводность металлов, таких, как медь и серебро, хорошо известна из повседневной жизни и тесно связана с их высокой электропроводностью. В теории электропроводности Друде [64, 65] предполагается, что имеется некоторое среднее расстояние, или средняя длина свободного пробега /, на которой свободные электроны ускоряются электрическим полем, а затем они теряют приобретенную в результате ускорения скорость и остаются в состоянии чисто теплового движения. Ускорение прекращается в результате какого-либо столкновения с атомами. [1]

Схема дериватографа. [2]

Высокая теплопроводность металлов объясняется тем, что перенос тепла в них осуществляется в основном передачей энергии электронами в отличие от неметаллических веществ, где анергия переносится в основном тепловыми колебаниями атомов.

Однако соотношение вкладов зависит от конкретных условий и материала, например в сверхпроводящих материалах относительные вклады этих механизмов различны в нормальном и сверхпроводящем состоянии. [3]

Высокая теплопроводность металлов, на несколько порядков превосходящая теплопроводность твердых диэлектриков, позволяет думать, что в металлах и теплопроводность обусловлена свободными электронами. [4]

Высокая теплопроводность металлов способствует очень быстрой передаче тепла от металлических бань. Их используют главным образом для нагревания небольших колб; сосудом для бани может служить железная чашка. По окончании нагрева колбу вынимают из еще горячего сплава, прежде чем он затвердеет. [5]

Высокая теплопроводность металлов позволяет осуществить быстрое нагревание и охлаждение форм, если используются мощные источники выделения тепла и производится эффективный теплосъем. Поэтому первым и вполне очевидным методом повышения производительности процесса переработки является применение мощных электронагревателей и принудительного водяного охлаждения форм.

[6]

Высокая теплопроводность металлов объясняется именно этим электронным механизмом и потому теплопроводность и электропроводность чистых металлов оказываются пропорциональными друг другу. [7]

Схема смещения атомов при деформации неметаллического ( LI и металлического ( б материала. Слева — до приложения внешних сил, спраьа — после приложения внешних сил. [8]

Высокая теплопроводность металлов объясняется участием свободных электронов, наряду с ионами, в передаче тепла. [9]

Высокая теплопроводность металлов способствует очень быстрой передаче тепла от металлических бань. Их используют главным образом для нагревания небольших колб. Сосудом для бани может служить железная чашка. По окончании нагрева колбу вынимают из еще горячего сплава прежде чем он затвердеет. [10]

Высокую теплопроводность металлов тоже легко объяснить наличием свободных электронов: хаотически движущиеся частицы способны переносить тепло. Хорошо объясняется и пластичность металлов: как бы ни сдвигались одна относительно другой плоскости, образованные положительными ионами в кристаллической решетке металлов, между ними всегда будут находиться электроны, как бы склеивающие такие плоскости за счет электростатического притяжения к обеим плоскостям. [11]

Из-за высокой теплопроводности металлов толщина втулок должна быть большой, чтобы существенно снизить температуру. [12]

Из-за высокой теплопроводности металлов изотермы будут представлены в виде концентрических окружностей, в то время как при более высоких скоростях температурное поле будет представлено семейством изотерм, сгущенных впереди и разряженных сзади. [13]

Преимущество такой насадки обусловлено высокой теплопроводностью металлов и, следовательно, сведением к минимуму возможности возникновения поперечных температурных градиентов. Металлическая насадка позволяет увеличить скорость элюирования в процессе фракционирования полистирола. Но подобные металлические поверхности часто обладают каталитической активностью, и при использовании металлических насадок не следует забывать о возможности каталитического действия насадки на полимер. Возможность взаимодействия между насадкой и полимером не ограничивается только металлическими насадками. Недавно Репп и Ингам [46] обнаружили деструкцию сополимеров полиоксипропиленгликоля и толу-олдиизоцианата при относительно мягких химических условиях. [14]

Наличием свободных электронов объясняется и высокая теплопроводность металлов. С повышением температуры металла увеличиваются амплитуды колебаний атомов ( ионов) в металле и их энергия. Эта энергия распределяется равномерно внутри металла благодаря столкновениям атомов ( ионов) с легкоподвижными электронами. В результате вся масса металла принимает одинаковую температуру. [15]

Страницы: 1 2 3 4

Значение, Определение, Предложения .

Что такое высокая теплопроводность

Онлайн-переводчик
Грамматика
Видео уроки
Учебники
Лексика
Специалистам
Английский для туристов
Рефераты
Тесты
Диалоги

Английские словари
Статьи
Биографии
Обратная связь
О проекте

Примеры

Значение слова «ВЫСОКИЙ»

Большой по протяжённости или далеко расположенный в направлении снизу вверх.

Смотреть все значения слова ВЫСОКИЙ

Значение слова «ТЕПЛОПРОВОДНОСТЬ»

Смотреть все значения слова ТЕПЛОПРОВОДНОСТЬ

Предложения с «высокая теплопроводность»

Высокая теплопроводность алмаза делает его пригодным в качестве теплоотвода для интегральных схем в электронике.
Алмазные окна чрезвычайно дороги, но их высокая теплопроводность и твердость делают их полезными в мощных приложениях и в грязных средах.
Графитовые блоки также используются в тех частях футеровки доменных печей, где высокая теплопроводность графита имеет решающее значение.
При нагревании высокая теплопроводность меди рассеивает тепло, чтобы предотвратить плавление или горение.
Другие результаты
Это задание выполняется путем создания корпуса футляра и его крышки из материала, который имеет низкий коэффициент теплопроводности.
Силоксаны являются искусственными и имеют много коммерческих и промышленных применений из-за гидрофобности соединений, низкой теплопроводности и высокой гибкости.
В большинстве занятых климатов вода обладает преимуществами теплопроводности жидкости с необычно высокой удельной теплоемкостью и возможностью испарительного охлаждения.
Чем выше коэффициент теплопроводности образца, тем быстрее энергия достигает обратной стороны.
Металлические топлива обладают преимуществом гораздо более высокой теплопроводности, чем оксидные топлива, но не могут выдерживать столь же высокие температуры.
Для электрической изоляции пакета TO-220 можно использовать множество материалов, некоторые из которых обладают дополнительным преимуществом высокой теплопроводности.
В других отраслях промышленности, кроме производства электроэнергии, сжигание кислородного топлива может быть конкурентоспособным из-за более высокой разумной теплопроводности.
Это, в сочетании с высокими давлениями, означает, что скорость теплопроводности через стенки очень высока.
На приведенных ниже рисунках представлены решения, полученные вышеуказанными методами для аппроксимации уравнения теплопроводности .

Медные теплообменники предпочтительны в этих установках из-за их высокой теплопроводности и простоты изготовления.
Из-за своей более высокой теплопроводности алюминиевые сварные швы особенно чувствительны к большей скорости охлаждения и, следовательно, дополнительной пористости.
Компьютер фиксирует теплопроводность кожи и подкожную капиллярную структуру, вычисляя 2048-битное подтверждение.
Высокая температура короны показывает, что она нагревается чем-то иным, чем прямая теплопроводность от фотосферы.
Изоляция из силикатного аэрогеля имеет самую низкую теплопроводность из всех серийно выпускаемых изоляционных материалов.
Другие преимущества включают низкое тепловое расширение, высокую теплопроводность и высокую температуру плавления.
Его УФ-защита, звуко-и теплоизоляция, низкая теплопроводность и антистатические свойства делают его разумным выбором в домашнем декоре.
Он имеет самую высокую теплопроводность и самую высокую скорость звука.
Другими словами, слишком высокая или слишком низкая теплопроводность все еще возможна через стенки тепловой трубы, но при значительно сниженной скорости теплопередачи.
Высоко анизотропная теплопроводность была измерена в трех основных основных ориентациях кристаллов и определяется деформацией, приложенной поперек решетки.
Это часто является топливом выбора для конструкций реакторов, которые производит НАСА, одним из преимуществ является то, что UN имеет лучшую теплопроводность, чем UO2.
Низкий коэффициент теплового расширения, высокая твердость, жесткость и теплопроводность делают карбид кремния желательным зеркальным материалом для астрономических телескопов.
Алюминиевые цилиндры также давали гораздо лучшую теплопроводность, чем чугунные вкладыши, что является важным атрибутом для двигателя с высокой производительностью.
Каркасы навесных стен часто изготавливаются из высокопроводящего алюминия, который имеет типичную теплопроводность выше 200 Вт / м·К.
Постоянная теплопроводность гарантирует, что начинка и тесто закончат выпечку одновременно.
В нормальных условиях Алмаз, углеродные нанотрубки и графен обладают самой высокой теплопроводностью из всех известных материалов.
Помимо своих превосходных электроизоляционных свойств, сапфир обладает высокой теплопроводностью.

На данной странице приводится толкование (значение) фразы / выражения «высокая теплопроводность», а также синонимы, антонимы и предложения, при наличии их в нашей базе данных. Мы стремимся сделать толковый словарь English-Grammar.Biz, в том числе и толкование фразы / выражения «высокая теплопроводность», максимально корректным и информативным. Если у вас есть предложения или замечания по поводу корректности определения «высокая теплопроводность», просим написать нам в разделе «Обратная связь».

Uddeholm Coolmould — Высокая теплопроводность

Search …

ПОДХОДИТ ДЛЯ ИЗГОТОВЛЕНИЯ ПРЕСС-ФОРМ, ЕСЛИ ТРЕБУЮТСЯ ВЫСОКАЯ ТЕПЛОПРОВОДНОСТЬ, КОРРОЗИОННАЯ СТОЙКОСТЬ И ПОЛИРУЕМОСТЬ

Обзор
Свойства
Области применения
Загрузки

Uddeholm Coolmould — это высокопрочный бериллиево-медный сплав с твердостью 40 HRC, использующийся для изготовления пресс-форм. Медные сплавы используются для изготовления пресс-форм, если требуются высокая теплопроводность, коррозионная стойкость и полируемость.

Уменьшенная продолжительность рабочего цикла
Быстрый отвод тепла
Минимальная деформация/коробление деталей

Высокая теплопроводность
Хорошая коррозионная стойкость
Хорошая полируемость
Хорошая износостойкость
Хорошая устойчивость к истиранию
Хорошая механическая обрабатываемость
Высокая прочность и твердость
Отличная свариваемость

Выдувное формование
Инжекционное литье

Скачать

Коррозионная стойкость 100%
Износостойкость 40%
Полируемость 50%
Вязкость 40%

Химический состав

Никель

0,25

Кобальт

0,25

Бериллий

1,90

Свяжитесь с нами, чтобы получить дополнительную информацию

Контакт

Подписывайтесь на нас

ОСНОВНОЕ
Статистические файлы cookie
ВНЕШНИЕ НОСИТЕЛИ

Принять все файлы cookie и сервисы

Разрешить только важные куки

Индивидуальный подбор

Детали куки Политика конфиденциальности выходные данные

Индивидуальный подбор

Здесь вы найдете обзор всех используемых файлов cookie. Вы можете применить индивидуальный подбор.

Принять все Сохранить настройки и закрыть

Отмена Храните только важные куки

ОСНОВНОЕ (1)

Основные файлы cookie предоставляют базовую функциональность и срочно необходимы для работы веб-сайта.

Показать информацию о файлах cookie Скрыть информацию о файлах cookie

Name	Borlabs Cookie
Provider	Владелец этого сайта («voestalpine High Performance Metals RUS»)
Purpose	Сохраняет выбор посетителя.
Cookie Name	borlabs-cookie
Cookie Expiry	1 год

Статистические файлы cookie (1)

Статистические файлы cookie используются для анонимного сбора данных. Эта информация поможет вам понять, как посетители используют наш сайт и как мы можем оптимизировать его.

Показать информацию о файлах cookie Скрыть информацию о файлах cookie

Accept
Name	Google Tag Manager
Provider	Google LLC
Purpose	Google cookie для расширенного управления сценариями и управления событиями.
Privacy Policy	https://policies.google.com/privacy
Cookie Name	_ga,_gat,_gid,_gac
Cookie Expiry	1 год

ВНЕШНИЕ НОСИТЕЛИ (2)

По умолчанию внешний мультимедийный контент заблокирован. Если внешние носители принимают файлы cookie, для доступа к внешнему контенту больше не требуется согласие вручную.

Показать информацию о файлах cookie Скрыть информацию о файлах cookie

Accept
Name	Google Maps
Provider	Google
Purpose	Used to unblock Google Maps content.
Privacy Policy	https://policies.google.com/privacy?hl=en&gl=en
Host(s)	.google.com
Cookie Name	NID
Cookie Expiry	1 Year

Accept
Name	YouTube
Provider	YouTube
Purpose	Используется для просмотра встроенного контента YouTube.
Privacy Policy	https://policies.google.com/privacy
Host(s)	google.com
Cookie Name	NID
Cookie Expiry	1 год

Политика конфиденциальности выходные данные

Please use a browser that is not outdated.

You are using an outdated web browser.

Errors may occur when using the website.

%d1%82%d0%b5%d0%bf%d0%bb%d0%be%d0%bf%d1%80%d0%be%d0%b2%d0%be%d0%b4%d0%bd%d0%be%d1%81%d1%82%d1%8c — English translation – Linguee

Добавить код BF к соответствующим номерам […]

заказов муфт и ниппелей.

staubli.com

Add the code BF to the concerned part-numbers […]

of the sockets and the plugs.

staubli.com

Она весит 13 т и может перевозить до 2 т

[…]

груза с помощью установленного

[…] дизельного двигателя Deutz BF 6L 913 мощностью 160 [. ..]

л.с. или GM 4-53T мощностью 175 л.с. Колеса

[…]

амфибии имеют диаметр 2.96 м и ширину 1.5 м. Скорость на суше 8 км/ч, на воде — 5 км/ч. На палубу амфибии может приземляться небольшой вертолет, а чтобы амфибия не перевернулась от воздушных потоков, создаваемых лопастями вертолета, предусмотрена система 4х якорей, фиксирующих VARF.

trucksplanet.com

Weighing a total of 13 t, 2 t payload, it was powered by a

[…] Deutz BF 6L 913 160 hp or GM 4-53T 175 hp engine […]

with wheels of 2.96 m diameter and

[…]

1.5 m wide. Speed of 8 km / h on land and 5 in water.

trucksplanet.com

C. Согласившись с

[. ..] тем, что BSP и BB следует отнести […]

к одному структурному элементу и так же, как BFC, они непосредственно

[…]

связаны с программой, эти члены Группы сочли, что по своему характеру эти службы обеспечивают выполнение программы и поэтому должны фигурировать в Части III бюджета вместе с Бюро по управлению людскими ресурсами (HRM).

unesdoc.unesco.org

C. While agreeing that BSP

[…] and BB should be placed together […]

and, with BFC, were directly linked to programme, they considered

[…]

that this was in a programme support capacity and that these services should therefore figure under Part III of the budget along with HRM.

unesdoc.unesco.org

unesdoc.unesco. org

Эта опция меню будет доступна после установки CD/DVD/BD—ROM-привода в NMT, или при подключении внешнего USB-привода CD/DVD/BD—ROM.

popcornhour.es

This option will only be accessible when a CD/DVD/BD-ROM drive has been installed into or attached to your NMT.

popcornhour.es

В 2000 году, проработав около года на должности начальника отдела обслуживания и продаж в подразделении Olympus France, он вернулся в компанию Olympus Medical Systems Europa GmbH в Гамбурге, заняв пост начальника отдела GI/EUS/BF и подразделения маркетинга услуг.

olympus.com.ru

In 2000, after spending about a year as Department Manager, Service & Sales Management with Olympus France, he returned to Olympus Medical Systems Europa GmbH in Hamburg to take on the role of Department Manager GI/EUS/BF and Service Marketing Division.

olympus.it

Выполнен проект по изготовлению пилотных

[…]

образцов портативного мультимедийного проигрывателя, использующего разнообразные

[…] аудиоинтерфейсы, на процессоре Blackfin BF548.

promwad.com

The project for the pilot samples production of the portable

[…]

multimedia players that use different audio interfaces and

[. ..] are based on Blackfin BF548 processor was successfully […]

completed.

promwad.com

S&P также понизило оценку риска перевода и

[…]

конвертации валюты для украинских

[…] несуверенных заемщиков с «BB» до «BB—», однако подтвердило краткосрочные […]

рейтинги Украины по

[…]

обязательствам в иностранной и национальной валюте на уровне «В», рейтинг по национальной шкале «uaAA» и рейтинг покрытия внешнего долга на уровне «4».

ufc-capital.com.ua

S&P also downgraded the risk of currency transfer and

[. ..]

conversion for Ukrainian non-sovereign

[…] borrowers from BB to BB-, but confirmed the short-term ratings […]

of Ukraine for liabilities

[…]

denominated in foreign and domestic currencies – at B level, its national scale rating — uaAA and foreign debt coverage rating – at the level 4.

ufc-capital.com.ua

Самостоятельная

[…]

финансовая позиция Самрук-Энерго на

[…] уровне рейтинговой категории BB отражает преимущество вертикальной […]

интеграции, так как деятельность

[…]

компании включает весь процесс выработки энергии, начиная от добычи угля и заканчивая генерацией и распределением электрической и тепловой энергии.

halykfinance.kz

SE’s standalone business and financial profile

[…] is assessed at BB rating category, which benefits […]

from its vertical integration as its

[…]

activities range from coal mining to generation and distribution of power and heat.

halykfinance.kz

BD выпускается в строгом соответствии с техническими условиями, все аудио могут быть расшифрованы вывода см. в разделе BD RIP, BD ISO треков были совершенны следующего поколения выходе источника

macbook-covers.net

BD produced in strict accordance with specifications, all the audio can be decoded output, see BD RIP, BD ISO tracks were perfect the next generation of source output

macbook-covers. net

macbook-covers.net

Во-вторых,

[…] использовать VAV BF типа низкого шума […]

ветра шасси используется в основном для различных кондиционеры, воздушные

[…]

завесы, отопления и охлаждения, вентилятор и т.д., также могут быть использованы в промышленных и горнодобывающих предприятий, общественных мест, крытый вентиляции.

ru.shyngda.com

Second, use VAV BF type low-noise wind […]

chassis is mainly used for a variety of air conditioning units, air curtain, heating

[…]

and cooling fan, etc., can also be used in industrial and mining enterprises, public places, indoor ventilation.

en.shyngda.com

bb) содействовать созданию […]

у женщин и девочек положительного представления о профессиональной деятельности в области науки

[…]

и техники, в том числе в средствах массовой информации и социальных средствах информации и через информирование родителей, учащихся, преподавателей, консультантов по вопросам профориентации и разработчиков учебных программ, а также посредством разработки и расширения других стратегий, призванных стимулировать и поддерживать их участие в этих областях

daccess-ods.un.org

(bb) Promote a positive image […]

of careers in science and technology for women and girls, including in the mass media and

[. ..]

social media and through sensitizing parents, students, teachers, career counsellors and curriculum developers, and devising and scaling up other strategies to encourage and support their participation in these fields

daccess-ods.un.org

Система bb workspace относится к […]

классу ECM-систем (Enterprise Content Management) и поддерживает полный жизненный цикл

[…]

управления документами от создания и регистрации, до архивного хранения в отдельных базах данных за каждый календарный год.

moscow-export.com

Bb workspace system belongs to ECM-systems […]

(Enterprise Content Management) and supports full lifecycle of document management

[. ..]

starting from creation and registration to archival storage in separate databases for each calendar year.

moscow-export.com

Политика управления денежными средствами Компании ограничивает суммы финансовых активов, которые можно содержать в каком-либо из банков, в зависимости от размера капитала уровня такого банка и его долгосрочного кредитного рейтинга, присвоенного агентством Standard & Poors (например, не более 40% для банка с рейтингом «BB» на 31 декабря 2010 года).

kmgep.kz

The Company’s treasury policy limits the amount of financial assets held at any one bank to the lower of a stipulated maximum threshold or a percentage of the bank’s Tier I capital, which is linked to the banks long term counterparty credit rating, as measured by Standard and Poor’s rating agency, (e. g. not greater than 40% for a BB rated bank at December 31, 2010).

kmgep.kz

bb) меморандум о взаимопонимании […]

между национальным управлением Румынии по противодействию отмыванию денежных средств и

[…]

секретариатом по противодействию отмыванию денег и имущества Парагвая о сотрудничестве в области обмена данными финансовой разведки об отмывании денег и финансировании терроризма, подписанный в Бухаресте, декабрь 2008 года, и Асунсьоне, декабрь 2008 года

daccess-ods.un.org

(bb) Memorandum of understanding […]

between the Romanian National Office for Preventing and Combating Money-laundering and

[…]

the Paraguayan Secretariat for Prevention of Money-laundering or Property on cooperation in financial intelligence exchange related to money-laundering and terrorist financing, signed in Bucharest, December 2008, and in Asunción, December 2008

daccess-ods. un.org

daccess-ods.un.org

В состав Совета войдут также заместитель Генерального директора по вопросам социальных и гуманитарных наук (ADG/SHS),

[…] […] директор Бюро стратегического планирования (DIR/BSP), директор Бюро бюджета (DIR/BB), директор Бюро информации общественности (DIR/BPI) и – в зависимости от темы […] […]

и потребностей всемирного доклада – еще один заместитель Генерального директора по одному из программных секторов.

unesdoc.unesco.org

Other members will be ADG/SHS, DIR/BSP, DIR/BB, DIR/BPI and – subject to the specific theme and exigencies of a world report – another Programme Sector ADG.

unesdoc.unesco.org

Чтобы привести автомобиль в боевую готовность и показать силу были использованы 3-дюймовые навесы и особые

[. ..]

колеса матового черного цвета, а также

[…] грязевые шины М/Т BF Goodrich, был добавлен […]

большой передний кенгурятник, ограничительная

[…]

планка и багажник на крыше.

ms-auto.co.jp

To be fully armed and show the impact, 3 inch lift ups and

[…]

special mat black wheel and BF Goodrich

[…] mud terrain tires, large front grill guard […]

and tail guard and roof racks are added.

ms-auto.co.jp

Мы также добавили черные боковые пороги, 2-дюймовый

[…]

навес, эксклюзивные колеса черного цвета и всесезонные

[. ..] грязевые шины BF Goodrich для придания […]

более неустрашимого вида.

ms-auto.co.jp

We also added black side tube step, 2 inch lift up, exclusive black color

[…] wheel and BF Goodrich mud terrain tire […]

to make it with a look of fearless determination.

ms-auto.co.jp

Поскольку пропорциональная

[…] счетная трубка BF3 будет реагировать […]

только на термальные нейтроны, полиэтиленовый модератор,

[…]

который замедляет случайные быстрые нейтроны до термальных энергий, окружает нейтронно чувствительную трубу.

ru.flukebiomedical. com

ru.flukebiomedical.com

Since the BF3 proportional counter […]

tube will only respond to thermal neutrons, a polyethylene moderator, which slows the

[…]

incident fast neutrons to thermal energies, surrounds the neutron sensitive tube.

flukebiomedical.com

В настоящий момент компания

[…] […] Promwad работает над системой видео наблюдения и регистрации с использованием стандарта сжатия изображения JPEG2000 на базе кодека ADV212/202 и двухъядерного процессора Blackfin BF561.

promwad.com

Currently Promwad Company develops a video surveillance and recording system using JPEG2000 image compression standard based on ADV212/202 codec and Blackfin BF561 duo core processor.

promwad.com

Если заготовка имеет важное значение в стране, то

[…]

составителям кадастров рекомендуется использовать национальные

[…] данные по заготовкам или вывести значение BF по конкретной стране.

ipcc-nggip.iges.or.jp

If logging is significant in the

[…] country, the inventory compilers are encouraged to use national […]

harvest data or derive country-specific BF values.

ipcc-nggip.iges.or.jp

Еще больше положение компании в

[…] […] глазах рынка было ухудшено решением рейтингового агентства S&P поместить кредитный рейтинг ENRC BB+ на “credit watch negative”, что подразумевает повышенную вероятность падения рейтинга компании в ближайшие [. ..]

три месяца.

halykfinance.kz

To make things even worse, S&P placed ENRC’s BB+ credit rating on “credit watch negative”, which implies a higher probability of a downgrade into junk territory over the next three months.

halykfinance.kz

SF1605x400 обработанной винт мяч

[…] шариковинтовая SF типа обрабатываемой в соответствии с BK12 и BF/FF12 опор ШВП.

zappautomation.co.uk

The SF1605x400 machined ball screw is

[…] the SF type ballscrew machined to fit the BK12 and BF/FF12 ballscrew supports.

zappautomation.co.uk

zappautomation.co. uk

В июне 2012 года Международным рейтинговым агентством Fitch Ratings повышены долгосрочные рейтинги Краснодарского края, а также выпуски облигаций в иностранной и национальной валюте с уровня BB до BB+.

pwc.ru

In June 2012 international ratings agency Fitch Ratings upgraded the long-term ratings for Krasnodar Territory, as well as foreign and national currency long-term issuer default ratings from ‘BB’ to ‘BB+’, and affirmed Krasnodar’s short-term rating at ‘B’.

pwc.ru

1BB 2 b iii 2 Добыча Летучие выбросы (исключая удаление газа и сжигание в факелах) из газовых скважин через входные отверстия на устройствах переработки газа или, если обработка не требуется, в точках стыковки систем транспортировки [. ..]

газа.

ipcc-nggip.iges.or.jp

1B 2 b iii 2 Production Fugitive emissions (excluding venting and flaring) from the gas wellhead through to the inlet of gas processing plants, or, where processing is not required, to the tie-in points on gas transmission systems.

ipcc-nggip.iges.or.jp

Если ‘Быстрый ответ’ разрешен, поле для ответа появится после сообщений на странице, но Вы

[…]

должны напечатать Ваше сообщение, также

[…] можно использовать BB Код и Смайлы вручную, […]

если Вы выберете использование этого.

ipribor.com.ua

If ‘Quick Reply’ has been enabled, a simple reply field will also appear

[. ..]

after the post(s) on a page, but you’ll have to

[…] type your Bulletin Board Code and Smileys […]

manually if you choose to use it.

ipribor.com

Модели BJ и BB стали первыми марками холдинга […]

Mack, построенными под влиянием новых транспортных веяний — машины способные

[…]

перевозить более тяжелые и объемные грузы с большей скоростью.

trucksplanet.com

The Models BJ and BB were the first trucks of Mack […]

Company, built under the influence of new transport trends — machines

[. ..]

capable of carrying heavy and bulky loads with greater speed.

trucksplanet.com

В мае 2012 года рейтинговое агентство Fitch Rating повысило долгосрочные рейтинги Новосибирской

[…]

области в иностранной и национальной

[…] валюте с уровня «BB» до «BB+», а также долгосрочный […]

рейтинг по национальной шкале –

[…]

с уровня «AA-(rus)» до «AA(rus)».

pwc.ru

In May 2012, Fitch Ratings changed its long-term rating for the Novosibirsk

[…]

Region (in foreign and local currency)

[…] from BB to BB+, and its long-term national-scale [. ..]

rating from AA-(rus) to AA(rus).

pwc.ru

I. Общие сведения о Шанхае должен достичь Фан-Ко,

[…] дизайн и производство BF VAV низким шасси шум […]

ветра предназначены для вентилятора выхлопных

[…]

устройств для удовлетворения оперативных потребностей различных рабочих условиях, он имеет небольшой размер, легкий вес, красивый внешний вид, низкий уровень шума, простота в обслуживании.

ru.shyngda.com

I. Overview of Shanghai should reach a Fan Co., the design and

[…] production of the BF VAV low noise wind chassis […]

designed for the blower exhaust devices

[. ..]

to meet the operational requirements of different working conditions, it has a small size, light weight, beautiful appearance, low noise, easy maintenance.

en.shyngda.com

Наряду со страхованием кредита на инвестиции мы наше предложение расширили на два следующих страховых продукта для страхования

[…]

просроченных задолженностей по экспортным

[…] поставочным кредитам (вид Bf и Cf), которые позволяют […]

банкам откупать экспортные задолженности

[…]

без регресса на экспортера.

egap.cz

Simultaneously with insurance of a credit for the financing of investments, we extended our offer by two other insurance products for

[. ..]

insurance of ceded receivables from export

[…] supplier credits (types Bf and Cf) which enable […]

banks to purchase export receivables

[…]

without recourse against the exporter.

egap.cz

Тепловые свойства меди

Характерной особенностью меди является ее высокая теплопроводность, в 6 раз большая, чем у железа, и более высокая, чем у железа, механическая стойкость при низких температурах.
Коэффициент теплопроводности меди при температуре 20–100 °С составляет 394 Вт/(м*К) – выше только у серебра. Стальной прокат уступает меди по этому показателю почти в 9 раз, а железо – в 6. Различные примеси по-разному влияют на физические свойства металлов. У меди скорость передачи тепла снижается при добавлении в материал или попадании в результате технологического процесса алюминия, железа, кислорода, мышьяка, сурьмы, серы, селеа, фосфора.
Высокая теплопроводность характеризуется быстрым распространением энергии нагрева по всему объему предмета. Эта способность обеспечила меди широкое применение в любых системах теплообмена, особенно труб, листовой меди и медной проволоки. Ее используют при изготовлении трубок и радиаторов холодильников, кондиционеров, вакуумных установок, автомашин для отвода избыточного тепла охлаждающей жидкости. В отопительных приборах подобные изделия из меди служат для обогрева.
Способность меди проводить тепло снижается при нагреве. Значения коэффициента теплопроводности меди в воздухе зависит от температуры последнего, которая влияет на теплоотдачу (охлаждение). Чем выше температура окружающей среды, тем медленнее остывает металл и ниже его теплопроводность. Поэтому во всех теплообменниках используют принудительный обдув вентилятором – это повышает эффективность работы устройств и одновременно поддерживает тепловую проводимость на оптимальном уровне.
Тепловое расширение меди (при 20 — 100 град. C) — 0,0168 мм / м / ºC.
Чистая медь и ее сплавы не являются жаростойкими материалами, однако, в некоторых случаях они применяются при повышенных температурах, когда от конструкции требуется повышенная электропроводность или теплопроводность. Используется медь с низким содержанием кислорода (<<0,04 %). Когда требуется прочность изделия, то вводится мышьяк (0,4 %). Добавки Сё (1,0 %), Сг (0,3 %) и Ag (0,1 %) также улучшают механические свойства меди при повышенных температурах, причем электропроводность при этом остается практически без изменения.
У меди высокая теплопроводность, что обуславливает достаточно сложный процесс монтажных и других работ, имеющих свою специфику. Сварка, пайка, резка меди требует более концентрированного нагрева, чем для стали, и зачастую предварительного и сопутствующего подогрева металла.
Медь, помимо широкого применения в технике по причине ее высокой электропроводности, используется в химическом машиностроении в качестве конструкционного материала для изготовления разнообразной химической аппаратуры и, в особенности, теплообменной аппаратуры (выпарные аппараты, теплообменники, конденсаторы, испарители, змеевики). Объясняется это высокой теплопроводностью меди и ее сплавов, их благоприятными физико-механическими свойствами при достаточно высокой.
Существует несколько марок меди, теплопроводность которых при низких температурах может быть весьма различной в зависимости от количества и характера примесей.

Температура плавления меди 1083,85 C (1357.77 ± 0.20·K).

Принятые значения термодинамических величин для меди и ее соединений в кристаллической и жидкой фазах.

Вещество	Состояние	H°(298.15K)-H°(0)	S°(298.15K)	C_p°(298.15K)	Коэффициенты в уравнении для C_p°(T)^а			Интервал температур	T_tr или T_m		D_trHили D_mH
		кДж×моль^‑1	Дж×K^‑1×моль^‑1		a	b×10³	c×10^‑⁵	K			кДж×моль^‑1

Cu	к, куб.	5.004	33.15	24.44	22.287	12.923	0.587^б	298.15-1357.77		1357.77	13.14
	ж	—	—	—	32.8	—	—	1357.77-4500		—	—
CuO	к,монокл.	7.11	42.74	42.30	48. 589	7.201	7.499	298.15-1500		1500	49
	ж	—	—	—	67	—	—	1500-4000		—	—
Cu₂O	к, куб.	12.6	92.55	62.60	64.553	17.578	6.395	298.15-1517		1517	65. 6
	ж	—	—	—	100	—	—	1517-4000		—	—
Cu(OH)₂	к, ромб.	12.45	80.50	78,0	95.784	11.521	18.862	298.15-322		322	0.456
	к, ромб.	—	—	—	95. 784	11.521	18.862	322-1000		—	—
CuF	к, куб.	9.5	65	52.0	55.024	9.137	5.110	298.15-1300		—	—
	к, куб.	—	—	—	66.6	—	—	1300-2000		—	—
CuF₂	кII,монокл.	12.15	77.8	65.815	73.100	21.277	12.115	298.15-1065		1065	3
	кI, куб.	—	—	—	90	—	—	1065-1109		1109	55
	ж	—	—	—	100	—	—	1109-3000		—	—
CuCl	кII, куб.	11.4	87.74	52.55	38.206	38.315	-2.596	298.15-685		685	6.5
	кI, гекс.	—	—	—	79	—	—	685-696		696	7.08
	ж	—	—	—	29.319	14. 818	-116.637	696-1200		—	—
	ж	—	—	—	49.200	5.000	—	1200-3000		—	—
CuCl₂	кII,монокл.	14.983	108.07	71.88	78.888	5.732	7.749	298.15-675		675	0. 7
	кI, куб.	—	—	—	82.4	—	—	675-871		871	15
	ж	—	—	—	100	—	—	871-2000		—	—
CuBr	кIII, куб.	12.104	96.1	54. 90	-324.417	2241.940	-38.227^б	298.15-657		657	4.6
	кII, гекс.	—	—	—	93.175	-27.924	—	657-741		741	2.15
	кI, куб.	—	—	—	83	—	—	741-759		759	5. 1
	ж	—	—	—	38.365	7.807	-115.447	759-1200		—	—
	ж	—	—	—	49.750	5.000	—	1200-2000		—	—
CuBr₂	к,монокл.	15.5	135	75. 0	81.117	4.547	6.643	298.15-2000		—	—
CuI	кIII, куб.	12.1	96.1	54.0	381.138	-1139.67	77.215^б	298.15-643		643	3.1
	кII, гекс.	—	—	—	-85.852	339.060	—	643-679		679	2. 7
	кI, куб.	—	—	—	116.854	-62.123	—	679-868		868	7.93
	ж	—	—	—	55.205	-2.435	-105.925	868-1400		—	—
	ж	—	—	—	50. 20	5.0	—	1400-2000		—	—
CuI₂	к	16	153	76	70.053	19.947	—	298.15-1000		—	—
CuS	к, гекс.	9.44	67.27	47.31	43.675	20.127	2.103	298. 15-2000		—	—
Cu₂S	кIII,монокл.	15.8	116.22	76.86	17.070	163.596	-9.791	298.15-376		376	3.79
	кII, гекс.	—	—	—	-1831.18	7221.15	-537.89^б	376-710		710	1.19
	кI, куб.	—	—	—	53.634	20.768	-81.748	710-1400		1400	12.8
	ж	—	—	—	90	—	—	1400-3000		—	—
CuSO₄	к, ромб.	16.86	109.2	98.87	89. 674	106.341	17.016^б	298.15-1100		—	—
	ж	—	—	—	159.4	—	—	1100-2000		—	—
^aC_p°(T)=a + bT — cT^-2 + dT² + eT³ (вДж×K^‑1×моль^‑1) Cu: ^бd=-13.927×10^-6, e=7.476^. 10^-9 CuBr: ^б d=-4815. 530×10^-6, e=3620.190^. 10^-9 CuI: ^б d=1119.510^.10^-6 Cu₂S: ^б d=-10044.20×10^-6, e=4895.09^.10^-9 CuSO₄: ^б d=-37.887^.10^-6

+7(495)988-30-04

Дополнительные мобильные телефоны —

+7(915)332-61-30 +7(916)328-86-67

МЕДЬ

МЕДНЫЙ ПРОКАТ
СВОЙСТВА МЕДИ
ГОСТы на МЕДЬ
Контакты и реквизиты
РАСЧЁТ ВЕСА МЕТАЛЛА

МЕТАЛЛОПРОКАТ

ЛАТУНЬ
МЕДЬ
БРОНЗА
АЛЮМИНИЙ
ТИТАН
ОЛОВО
НИКЕЛЬ
ЦИНК
РАСЧЁТ ВЕСА МЕТАЛЛА

меди, латуни и алюминия, теплопередача

Перед тем как работать с различными металлами и сплавами, следует изучить всю информацию, касающуюся их основных характеристик. Сталь является самым распространенным металлом и применяется в различных отраслях промышленности. Важным ее показателем можно назвать теплопроводность, которая варьируется в широком диапазоне, зависит от химического состава материала и многих других показателей.

Что такое теплопроводность
- Показатели для стали
Влияние концентрации углерода
Значение в быту и производстве

Что такое теплопроводность

Данный термин означает способность различных материалов к обмену энергией, которая в этом случае представлена теплом. При этом передача энергии проходит от более нагретой части к холодной и происходит за счет:

Молекул.
Атомов.
Электронов и других частиц структуры металла.

Теплопроводность нержавеющей стали будет существенно отличаться от аналогичного показателя другого металла — например, коэффициент теплопроводности меди будет иным, нежели у стали.

Для обозначения этого показателя используется специальная величина, именуемая коэффициентом теплопроводности. Она характеризуется количеством теплоты, которое может пройти через материал за определенную единицу времени.

Показатели для стали

Теплопроводность может существенно отличаться в зависимости от химического состава металла. Коэффициент данной величины у стали и меди будет разным. Кроме этого, при повышении или уменьшении концентрации углерода изменяется и рассматриваемый показатель.

Существуют и другие особенности теплопроводности:

Для стали, которая не имеет примесей, значение составляет 70 Вт/(м* К).
У углеродистых и высоколегированных сталей проводимость намного ниже. За счет увеличения концентрации примесей она существенно снижается.
Само термическое воздействие также может оказывать воздействие на структуру металла. Как правило, после нагрева структура меняет значение проводимости, что связано с изменением кристаллической решетки.

Коэффициент теплопроводности алюминия значительно выше, что связано с более низкой плотностью этого материала. Теплопроводность латуни также отличается от соответствующего показателя стали.

Влияние концентрации углерода

Концентрация углерода в стали влияет на величину теплопередачи:

Низкоуглеродистые стали имеют высокий показатель проводимости. Именно поэтому они используются при изготовлении труб, которые затем применяются при создании трубопровода системы отопления. Значение коэффициента варьирует в пределе от 54 до 47 Вт/(м* К).
Средним коэффициентом для распространенных углеродистых сталей является значение от 50 до 90 Вт/(м* К). Именно поэтому подобный материал используется при изготовлении деталей различных механизмов.
У металлов, которые не содержат различных примесей, коэффициент составляет 64 Вт/(м* К). Это значение несущественно изменяется при термическом воздействии.

Таким образом, рассматриваемый показатель у легированных сплавов может меняться в зависимости от температуры эксплуатации.

Значение в быту и производстве

Почему важно учитывать коэффициент теплопроводности? Подобное значение указывается в различных таблицах для каждого металла и учитывается в нижеприведенных случаях:

При изготовлении различных теплообменников. Тепло является одним из важных носителей энергии. Его используют для обеспечения комфортных условий проживания в жилых и иных помещениях. При создании отопительных радиаторов и бойлеров важно обеспечить быструю и полную передачу тепла от теплоносителя к конечному потребителю.
При изготовлении отводящих элементов. Часто можно встретить ситуацию, когда нужно провести не подачу тепла, а отвод. Примером назовем случай отвода тепла от режущей кромки инструмента или зубьев шестерни. Для того чтобы металл не терял свои основные эксплуатационные качества, обеспечивается быстрый отвод тепловой энергии.
При создании изоляционных прослоек. В некоторых случаях материал не должен проводить передачу тепловой энергии. Для подобных условий эксплуатации выбирается металл, который обладает низким коэффициентом проводимости тепла.

Определяется рассматриваемый показатель при проведении испытаний в различных условиях. Как ранее было отмечено, коэффициент проводимости тепла может зависеть от температуры эксплуатации. Поэтому в таблицах указывается несколько его значений.

Топ-10 теплопроводных материалов

Теплопроводность — это мера способности материалов пропускать через себя тепло. Материалы с высокой теплопроводностью могут эффективно передавать тепло и легко поглощать тепло из окружающей среды. Плохие теплопроводники сопротивляются тепловому потоку и медленно получают тепло из окружающей среды. Теплопроводность материала измеряется в ваттах на метр на градус Кельвина (Вт/м•К) в соответствии с рекомендациями S.I (Международная система).

10 наиболее теплопроводных материалов с измеренной теплопроводностью и их значения приведены ниже. Эти значения проводимости являются средними из-за различий в теплопроводности в зависимости от используемого оборудования и окружающей среды, в которой были получены измерения.

Алмаз – 2000 – 2200 Вт/м•К
Алмаз
является ведущим теплопроводным материалом, и его значения проводимости в 5 раз выше, чем у меди, наиболее производимого металла в Соединенных Штатах. Атомы алмаза состоят из простой углеродной цепи, которая представляет собой идеальную молекулярную структуру для эффективной теплопередачи. Часто материалы с простейшим химическим составом и молекулярным строением имеют самые высокие значения теплопроводности.
Diamond является важным компонентом многих современных портативных электронных устройств. Их роль в электронике заключается в облегчении рассеивания тепла и защите чувствительных частей компьютера. Высокая теплопроводность алмазов также оказывается полезной при определении подлинности камней в ювелирных изделиях. Использование небольшого количества алмаза в инструментах и технологиях может оказать существенное влияние на свойства теплопроводности.
Серебро – 429 Вт/м•K
Серебро
является относительно недорогим и распространенным теплопроводником. Серебро входит в состав многочисленных приборов и является одним из самых универсальных металлов благодаря своей ковкости. 35% серебра, производимого в США, используется для электрических инструментов и электроники (US Geological Survey Mineral Community 2013). Побочный продукт серебра, серебряная паста, пользуется все большим спросом из-за его использования в качестве экологически чистой альтернативы энергии. Серебряная паста используется в производстве фотогальванических элементов, которые являются основным компонентом панелей солнечной энергии.
Медь – 398 Вт/м•K
Медь является наиболее часто используемым металлом для производства токопроводящих приборов в Соединенных Штатах. Медь имеет высокую температуру плавления и умеренную скорость коррозии. Это также очень эффективный металл для минимизации потерь энергии при передаче тепла. Металлические кастрюли, трубы с горячей водой и автомобильные радиаторы — все это приборы, в которых используются проводящие свойства меди.
Золото – 315 Вт/м•К
Золото
— это редкий и дорогой металл, который используется для специальных электропроводных применений. В отличие от серебра и меди, золото редко тускнеет и может выдерживать условия сильной коррозии.
Нитрид алюминия – 310 Вт/м•K
Нитрид алюминия часто используется в качестве замены оксида бериллия. В отличие от оксида бериллия, нитрид алюминия не представляет опасности для здоровья при производстве, но по-прежнему демонстрирует химические и физические свойства, аналогичные оксиду бериллия. Нитрид алюминия является одним из немногих известных материалов, обладающих электроизоляционными свойствами наряду с высокой теплопроводностью. Он обладает исключительной стойкостью к тепловому удару и действует как электрический изолятор в механических микросхемах.
Карбид кремния – 270 Вт/м•K
Карбид кремния представляет собой полупроводник, состоящий из сбалансированной смеси атомов кремния и углерода. При изготовлении и сплавлении кремний и углерод образуют чрезвычайно твердый и прочный материал. Эта смесь часто используется в качестве компонента автомобильных тормозов, турбинных машин и сталеплавильных смесей.
Алюминий – 247 Вт/м•К
Алюминий
обычно используется в качестве экономичной замены меди. Хотя алюминий не обладает такой проводимостью, как медь, он широко распространен и с ним легко манипулировать из-за его низкой температуры плавления. Алюминий является важнейшим компонентом светодиодов L.E.D. Смеси меди с алюминием набирают популярность, поскольку они могут использовать свойства как меди, так и алюминия и могут производиться с меньшими затратами.
Вольфрам – 173 Вт/м•K
Вольфрам имеет высокую температуру плавления и низкое давление паров, что делает его идеальным материалом для приборов, подвергающихся воздействию высоких уровней электричества. Химическая инертность вольфрама позволяет использовать его в электродах, входящих в состав электронных микроскопов, без изменения электрического тока. Он также часто используется в лампочках и как компонент электронно-лучевых трубок.
Графит 168 Вт/м•K
Графит — это распространенная, недорогая и легкая альтернатива по сравнению с другими аллотропами углерода. Он часто используется в качестве добавки к полимерным смесям для улучшения их теплопроводности. Батареи — известный пример устройства, использующего высокую теплопроводность графита.
Цинк 116 Вт/м•К
Цинк — один из немногих металлов, которые можно легко комбинировать с другими металлами для создания металлических сплавов (смесь двух или более металлов). 20% цинковых приборов в США состоят из цинковых сплавов. При цинковании используется 40% производимого чистого цинка. Цинкование — это процесс нанесения цинкового покрытия на сталь или железо, которое предназначено для защиты металла от атмосферных воздействий и ржавчины.

Ссылки

Мохена, Т.С., Мочане, М.Дж., Сефади, Дж.С., Мотлунг, С.В., и Андала, Д.М. (2018). Теплопроводность полимерных композитов на основе графита. Влияние теплопроводности на энергетические технологии. doi:10.5772/intechopen.75676
Нитрид алюминия. (н.д.). Получено с https://precision-ceramics.com/materials/alluminum-nitride/

База данных материалов Thermtest. https://thermtest.com/materials-database

Автор: Каллиста Уилсон, младший технический писатель Thermtest

Высокая теплопроводность цепочечного аморфного политиофена

Опубликовано: 30 марта 2014 г.

Virendra Singh ¹ ^na1 ,
Thomas L. Bougher ¹ ^na1 ,
Annie Weathers ² ,
Ye Cai ³ ,
Kedong Bi ^2,4 ,
Michael T. Pettes ²,
Sally A. McMenamin ²,
Wei LV ¹,
Daniel P. Resler ⁵,
Todd R. Gatdo ⁵,
Todd R. Gatdo ^,
Todd.0091 5 ,
Дэвид Х. Альтман ⁵,
Кеннет Х. Сандхейг ³,
Li Shi ²,
Asegun Henry ^1,3 &

^1,3

Природа Нанотехнологии том 9 , страницы 384–390 (2014 г. )Процитировать эту статью

14 тыс. обращений
269 цитат
130 Альтметрический
Сведения о показателях

Предметы

Физика конденсированного состояния
Дизайн, синтез и обработка
Наноматериалы

Abstract

Полимеры обычно считаются теплоизоляторами, поскольку аморфное расположение молекулярных цепей уменьшает длину свободного пробега теплопроводящих фононов. Наиболее распространенным методом увеличения теплопроводности является вытягивание полимерных волокон, что увеличивает выравнивание цепи и кристалличность, но создает материал, который в настоящее время имеет ограниченное тепловое применение. Здесь мы показываем, что чистые политиофеновые нановолокна могут иметь теплопроводность до ~4,4 Вт м ^–1 K ^–1 (более чем в 20 раз выше, чем значение объемного полимера), оставаясь при этом аморфным. Это улучшение является результатом значительной ориентации молекулярной цепи вдоль оси волокна, которая достигается во время электрополимеризации с использованием наноразмерных шаблонов. Данные по теплопроводности показывают, что, в отличие от вытянутых кристаллических волокон, в наших волокнах доминирующий процесс рассеяния фононов при комнатной температуре по-прежнему связан со структурным беспорядком. Используя вертикально ориентированные массивы нановолокон, мы демонстрируем эффективную теплопередачу на критических контактах в электронных устройствах, работающих в условиях высокой мощности при температуре 200 °C в течение многочисленных циклов.

Это предварительный просмотр содержимого подписки, доступ через ваше учреждение

Соответствующие статьи

Статьи открытого доступа со ссылками на эту статью.

Новые гибкие теплопроводящие пленки: механизм, изготовление, применение
- Чан-Пин Фэн
- , Фан Вэй
- … Вэй Ян
Нано-микробуквы Открытый доступ 14 июня 2022 г.
Происхождение высокой теплопроводности в распутанных пленках полиэтилена сверхвысокой молекулярной массы: баллистические фононы в увеличенных кристаллах
- Тэён Ким
- , Ставрос X. Дракопулос
- … Остин Дж. Миннич
Связь с природой Открытый доступ 04 мая 2022 г.
Перенос тепла через пропагон-фононное взаимодействие в эпитаксиальных аморфно-кристаллических мультислоях
- Такафуми Ишибе
- , Рё Окухата
- … Йошиаки Накамура
Физика коммуникаций Открытый доступ 05 июля 2021 г.

Варианты доступа

Подписаться на журнал

Получить полный доступ к журналу на 1 год

118,99 €

всего 9,92 € за выпуск

Расчет налогов будет завершен во время оформления заказа.

Купить статью

Получите ограниченный по времени или полный доступ к статье на ReadCube.

$32,00

Купить

Все цены указаны без учета стоимости.

Рисунок 1: Микроструктура политиофеновых нановолокон. Рис. 2. Измерения теплопроводности отдельных волокон и вертикально ориентированных массивов. Рисунок 3: Применение вертикально ориентированных политиофеновых нановолокон в качестве ТИМ. Рисунок 4: Демонстрация устройства TIM из политиофена и нановолокна при высокой температуре.

История изменений

17 июня 2014 г.
В первоначально опубликованной версии этой статьи в разделе «Теплопроводность отдельных волокон» второе предложение должно было гласить: «Измеренная теплопроводность нескольких образцов нановолокна увеличивается с уменьшением диаметра…» Сейчас эта ошибка исправлена в интернет-версиях статьи.

Ссылки

Чой, К. Л. Теплопроводность полимеров. Полимер 18 , 984–1004 (1977).
КАС Статья Google ученый
Генри А. Тепловой перенос в полимерах. Энн. Версия Heat Transfer http://dx.doi.org/10.1615/AnnualRevHeatTransfer.2013006949 (2013 г.).
Хан, З. Д. и Фина, А. Теплопроводность углеродных нанотрубок и их полимерных нанокомпозитов: обзор. Прог. Полим. науч. 36 , 914–944 (2011).
КАС Статья Google ученый
Ван Х., Хо В., Сегалман Р. А. и Кэхилл Д. Г. Теплопроводность высокомодульных полимерных волокон. Макромолекулы 46 , 4937–4943 (2013).
КАС Статья Google ученый
Лю, Дж. и Ян, Р. Зависимая от длины теплопроводность одиночных вытянутых полимерных цепей. Физ. Ред. B 86 , 104307 (2012 г.).
Артикул Google ученый
Аркадий А., Михаил Б., Олег Г., Эяль З. Влияние надмолекулярной структуры на эластичность полимерных нановолокон. Природа Нанотех. 2 , 59–62 (2007).
Артикул Google ученый
Чой, К.Л., Вонг, Ю.В., Ян, Г.В. и Канамото, Т. Модуль упругости и теплопроводность ультратянутого полиэтилена. Ж. Полим. науч. 37 , 3359–3367 (1999).
КАС Статья Google ученый
Лим, К., Тан, Э. и Нг, С. Влияние кристаллической морфологии на свойства при растяжении электроформованных полимерных нановолокон. Заяв. физ. лат. 92 , 141908 (2008 г.).
Артикул Google ученый
Чой, К.Л., Чен, Ф.К. и Лук, В.Х. Теплопроводность ориентированных кристаллических полимеров. Ж. Полим. науч. 18 , 1187–1207 (1980).
КАС Google ученый
Папков Д. и др. Одновременно прочные и жесткие сверхтонкие непрерывные нановолокна. ACS Nano 7 , 3324–3331 (2013).
КАС Статья Google ученый
Прашер, Р. Материалы для термоинтерфейса: историческая перспектива, статус и будущие направления. Проц. IEEE 94 , 1571–1586 (2006).
КАС Статья Google ученый
Курабаяши К., Ашеги М., Тоузельбаев М. и Гудсон К. Э. Измерение анизотропии теплопроводности в полиимидных пленках. Дж. Микроэлектромех. Сист. 8 , 180–191 (1999).
КАС Статья Google ученый
Лу, Г. и др. Сушка усилила адгезию массивов политиофеновых нанотрубочек к гладким поверхностям. ACS Nano 2 , 2342–2348 (2008 г.).
КАС Статья Google ученый
Сяо, Р., Чо, С.И., Лю, Р. и Ли, С.Б. Контролируемый электрохимический синтез структур проводящих полимерных нанотрубок. Дж. Ам. хим. соц. 129 , 4483–4489 (2007).
КАС Статья Google ученый
Martin, C. R. Наноматериалы: подход к синтезу на основе мембран. Наука 266 , 1961–1966 (1994).
КАС Статья Google ученый
Кэннон, Дж. П., Берден, С. Д. и Голд, С. А. Влияние смачивающего растворителя на поли(3-гексилтиофен)(P3HT) нанотрубки, изготовленные смачиванием матрицы. Синтез. Встретились. 160 , 2623–2627 (2010).
КАС Статья Google ученый
Шен С., Генри А., Тонг Дж., Женг Р. и Чен Г. Полиэтиленовые нановолокна с очень высокой теплопроводностью. Природа Нанотех. 5 , 251–255 (2010).
КАС Статья Google ученый
Баззауи, Э. А. и др. Спектры ГКР политиофена в легированном и нелегированном состояниях. J. Phys. хим. 99 , 6628–6634 (1995).
КАС Статья Google ученый
Луарн Г. , Буиссон Дж. П., Лефрант С. и Фичу Д. Вибрационные исследования ряда альфа-олиготиофенов как модельных систем политиофена. J. Phys. хим. 99 , 11399–11404 (1995).
КАС Статья Google ученый
Ши, Л. и др. Измерение тепловых и термоэлектрических свойств одномерных наноструктур с помощью микроизготовленного устройства. J. Теплопередача 125 , 881–888 (2003).
КАС Статья Google ученый
Кэхилл Д.Г., Уотсон С.К. и Пол Р.О. Нижний предел теплопроводности неупорядоченных кристаллов. Физ. Ред. B 46 , 6131–6140 (1992).
КАС Статья Google ученый
Буллен А.Дж., О’Хара К.Е., Кэхилл Д.Г., Монтейро О. и фон Кеделл А. Теплопроводность тонких пленок аморфного углерода. J. Appl. физ. 88 , 6317–6320 (2000).
КАС Статья Google ученый
Лю, Х. и др. Высокая теплопроводность пленки гидрогенизированного аморфного кремния. Физ. Преподобный Летт. 102 , 035901 (2009 г.).
Артикул Google ученый
Аллен, П.Б., Фельдман, Дж.Л., Фабиан, Дж. и Вутен, Ф. Диффузоны, локоны и пропагоны: характер атомных колебаний в аморфном кремнии. Фил. Маг. B 79 , 1715–1731 (1999).
КАС Статья Google ученый
Фельдман Дж. Л., Клюге М. Д., Аллен П. Б. и Вутен Ф. Теплопроводность и локализация в стеклах: численное исследование модели аморфного кремния. Физ. Ред. B 48 , 12589–12602 (1993).
КАС Статья Google ученый
Регнер, К. Т. и др. Вклад широкополосных фононов в теплопроводность, измеренный с использованием теплового отражения в частотной области. Природа Комм. 4 , 1640 (2013).
Артикул Google ученый
Осинин С., Носов М. Связь между скоростью звука и ориентацией цепных молекул в анизотропных системах. Мех. Композиции Матер. 2 , 4–6 (1966).
Google ученый
Кола, Б. А. и др. Фотоакустическая характеристика тепловых интерфейсов массива углеродных нанотрубок. J. Appl. физ. 101 , 054313 (2007 г.).
Артикул Google ученый
Мохаммад Ф., Калверт П. Д. и Биллингем Н. К. Термическая стабильность электрохимически полученных политиофена и полипиррола. Бык. Матер. науч. 18 , 255–261 (1995).
КАС Статья Google ученый
Отиаба, К. и др. Материалы термоинтерфейса для автомобильного электронного блока управления: тенденции, технологии и задачи НИОКР. Микроэлектрон. Надежный 51 , 2031–2043 (2011).
Артикул Google ученый
Кэхилл, Д. Г. и Пол, Р. О. Тепловой поток и колебания решетки в стеклах. Твердотельный коммуник. 70 , 927–930 (1989).
Артикул Google ученый
Чой, К.Л., Тонг, К.В., Вонг, Х.К. и Леунг, В.П. Теплопроводность аморфных сплавов при температуре выше комнатной. J. Appl. физ. 70 , 4919–4925 (1991).
КАС Статья Google ученый
Taphouse, J. H. et al. Тепловые интерфейсы из углеродных нанотрубок улучшены за счет напыления наноразмерных полимерных покрытий. Нанотехнологии 24 , 105401 (2013).
Артикул Google ученый
Taphouse, JH, Smith, O.N.L., Marder, S.R. & Cola, B.A. Модификатор поверхности пиренилпропилфосфоновой кислоты для снижения теплового сопротивления контактов углеродных нанотрубок. Доп. Функц. Матер. 24 , 465–471 (2014).
КАС Статья Google ученый

Ссылки на скачивание

Благодарности

Эта работа была поддержана Национальным научным фондом (NSF; грант № CBET-1133071), начальным грантом от Технологического центра органической фотоники и электроники Джорджии и выпускником NSF-IGERT. стипендия для T.L.B. Работа Ю.К. был поддержан Управлением научных исследований ВВС (награда № FA9550-09-1-0162). Работа К.Х.С. был поддержан Министерством энергетики США, Управлением фундаментальных энергетических наук (награда № DE-SC0002245). Работа в UT Austin была поддержана NSF (награда № CBET-04). А.В. выражает благодарность программе стипендий для выпускников NSF. К.Д.Б. был поддержан Фондом естественных наук Китая (награда № 51205061), Фондом естественных наук провинции Цзянсу (награда № BK2012340) и Национальной программой фундаментальных исследований Китая (награда № 2011CB707605).

Информация об авторе

Примечания автора

Вирендра Сингх и Томас Л. Бугер: Эти авторы в равной степени внесли свой вклад в эту работу

Авторы и представители

Школа машиностроения им. Джорджа В. Вудраффа, Технологический институт Джорджии, 801 Ferst Drive, Atlanta, 30332, Джорджия, США
Вирендра Сингх, Томас Л. Бугер, Вей Лв, Асегун Генри и Баратунде А. Кола
Факультет машиностроения Техасского университета в Остине, 204 East Dean Keeton Street, Austin, 78712, Texas, USA
Annie Weathers, Kedong Bi, Michael T. Pettes, Sally A. McMenamin и Ли Ши
Школа материаловедения и инженерии, Технологический институт Джорджии, 771 Ferst Drive, J. Erskine Love Building, Атланта, 30332, Джорджия, США
Йе Кай, Кеннет Х. Сандхейдж, Асегун Генри и Баратунде А. Кола
Школа машиностроения Юго-восточного университета, Нанкин, 211189, Китай
Кедонг Би
Raytheon Company, Садбери, 01776, Массачусетс, США Альтман

Авторы

Вирендра Сингх
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Thomas L. Bougher
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Annie Weathers
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Академия
Ye Cai
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Kedong Bi
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Michael T. Pettes
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Салли А. Макменамин
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Wei Lv
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Daniel P. Resler
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Тодд Р. Гаттузо
Посмотреть публикации автора
Вы также можете искать этого автора в PubMed Google Scholar
David H. Altman
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Kenneth H. Sandhage
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Li Shi
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Академия
Асегун Генри
Посмотреть публикации автора
Вы также можете искать этого автора в PubMed Google Scholar
Baratunde A. Cola
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar

Взносы

В.С., Т.Л.Б. и Б.А.С. придумали и разработали эксперименты. ПРОТИВ. подготовили образцы и провели спектроскопию материала и тесты на адгезию. Т.Л.Б. провел фотоакустические измерения. А.В., К.Б., М.Т.П., С.А.М. и Л.С. провел измерения микромоста. Д.П.Р., Т.Р.Г. и Д.Г.А. провел тесты чипов SiC. Ю.К. и К.Х.С. предоставили изображения ПЭМ и характеристику кристалличности. В.Л. и AH предоставили модели одной цепи. В.С., Т.Л.Б. и Б.А.С. проанализировали и обсудили данные. В.С., Т.Л.Б. и Б.А.С. соавтором рукописи. Все авторы прокомментировали рукопись.

Автор, ответственный за переписку

Переписка с Баратунде А. Кола.

Декларации этики

Конкурирующие интересы

Технологический институт Джорджии подал заявку на патент, заявка №. PCT/US 61/484,937, относящийся к методам проектирования и материалам, полученным в этой работе. Наноструктурный композитный полимерный термоэлектрический интерфейсный материал и способ его изготовления, Б.А. Кола, К. Калаитзиду, Х.Т. Сантосо, В. Сингх, США 2012/0285673 A1, 15 ноября 2012 г. 9

Права и разрешения

Перепечатки и разрешения

Происхождение высокой теплопроводности в распутанных пленках полиэтилена сверхвысокой молекулярной массы: баллистические фононы в увеличенных кристаллах

Тэён Ким
Ставрос X. Дракопулос
Остин Дж. Минних

Nature Communications (2022)

Новые гибкие теплопроводящие пленки: механизм, изготовление, применение

Чан-Пин Фэн
Фан Вэй
Вэй Ян

Нано-микро письма (2022)

Улучшенная плоскостная теплопроводность полиэтиленовых пленок сверхвысокой молекулярной массы за счет новой конструкции режима двухступенчатого двухосного растяжения

Ци Чжан
Тяньси Чжан
Шаоюнь Го

Полимерный журнал (2021)

Перенос тепла через пропагон-фононное взаимодействие в эпитаксиальных аморфно-кристаллических мультислоях

Такафуми Ишибе
Рё Окухата
Йошиаки Накамура

Физика коммуникаций (2021)

Созданные фононами материалы с экстремальной теплопроводностью

Синь Цянь
Цзявэй Чжоу
Ган Чен

Природные материалы (2021)

Сверхнизкая теплопроводность и высокая термоэлектрическая эффективность в кристаллах SnSe

Abstract

Термоэлектрический эффект обеспечивает прямое и обратимое преобразование тепловой и электрической энергии и обеспечивает жизнеспособный путь для производства электроэнергии из отработанного тепла. Эффективность термоэлектрических материалов определяется безразмерной добротностью ZT (где Z — добротность, а T — абсолютная температура), которая определяет эффективность Карно для преобразования тепла. Улучшения выше обычно высокого порогового значения 2,5 имеют важные последствия для коммерческого развертывания ^1,2 , особенно для соединений, не содержащих Pb и Te. Здесь мы сообщаем о беспрецедентном ZT с 2,6 ± 0,3 при 923 K, реализованном в монокристаллах SnSe, измеренном вдоль оси b орторомбической элементарной ячейки при комнатной температуре. Этот материал также показывает высокое значение ZT , составляющее 2,3 ± 0,3 вдоль оси c , но значительно сниженное значение ZT , составляющее 0,8 ± 0,2 вдоль оси a . Мы приписываем замечательно высокий ZT наряду с b к внутренне сверхнизкой решеточной теплопроводности в SnSe. Слоистая структура SnSe происходит от искаженной структуры каменной соли и характеризуется аномально высокими параметрами Грюнайзена, которые отражают ангармоническую и анизотропную связь. Исключительно низкую решеточную теплопроводность (0,23 ± 0,03 Вт м ⁻¹ K ⁻¹ при 973 K) в SnSe мы связываем с ангармонизмом. Эти результаты подчеркивают альтернативные стратегии наноструктурирования для достижения высоких термоэлектрических характеристик.

Это предварительный просмотр содержимого подписки, доступ через ваше учреждение

Соответствующие статьи

Статьи открытого доступа со ссылками на эту статью.

Настраиваемые квантовые промежутки для развязки переноса носителей и фононов, что приводит к высокоэффективным термоэлектрикам
- Юн Юй
- , Сяо Сюй
- … Цзяцин Хэ
Связь с природой Открытый доступ 24 сентября 2022 г.
Стеклянная теплопроводность в монокристалле Cs3Bi2I6Cl3
- Парибеш Ачарья
- , Танмой Гош
- … Канишка Бисвас
Связь с природой Открытый доступ 27 августа 2022 г.
Схождение нескольких валентных зон и сильное рассеяние фононов приводят к высоким термоэлектрическим характеристикам в PbSe p-типа.
- Инцай Чжу
- , Дунъян Ван
- … Ли-Дун Чжао
Связь с природой Открытый доступ 19 июля 2022 г.

Варианты доступа

Подписаться на журнал

Получить полный доступ к журналу на 1 год

199,00 €

всего 3,90 € за выпуск

Расчет налогов будет завершен во время оформления заказа.

Купить статью

Получите ограниченный по времени или полный доступ к статье на ReadCube.

$32,00

Купить

Все цены указаны без учета стоимости.

Рисунок 1: Кристаллическая структура SnSe значения Pnma и ZT . Рис. 2: Термоэлектрические свойства в зависимости от температуры для кристаллов SnSe. Рис. 3: Высокотемпературные наблюдения in situ TEM. Рис. 4: Теоретически рассчитанная фононная дисперсия и дисперсия Грюнайзена, а также измеренная решеточная теплопроводность.

Ссылки

Хереманс, Дж. П., Дрессельхаус, М. С., Белл, Л. Э. и Морелли, Д. Т. Когда термоэлектрики достигли наномасштаба. Природа Нанотехнологии. 8 , 471–473 (2013)
АДС КАС Статья Google ученый
Чжао, Л. Д., Дравид, В. П. и Канатзидис, М. Г. Паноскопический подход к высокопроизводительным термоэлектрикам. Энерг. Окружающая среда. науч. 7 , 251–268 (2014)
КАС Статья Google ученый
Снайдер Г.Дж. и Тоберер Э.С. Сложные термоэлектрические материалы. Природа Матери. 7 , 105–114 (2008)
АДС КАС Статья Google ученый
Dresselhaus, M. S. et al. Новые направления для низкоразмерных термоэлектрических материалов. Доп. Матер. 19 , 1043–1053 (2007)
КАС Статья Google ученый
Heremans, J.P. et al. Повышение термоэлектрической эффективности в PbTe за счет искажения плотности электронных состояний. Наука 321 , 554–557 (2008)
АДС КАС Статья Google ученый
Пей, Ю. и др. Конвергенция электронных зон для объемных термоэлектриков с высокими характеристиками. Природа 473 , 66–69 (2011)
АДС КАС Статья Google ученый
Лю, В. и др. Конвергенция зон проводимости как средство повышения термоэлектрических характеристик твердых растворов Mg2Si1-xSnx типа n . Физ. Преподобный Летт. 108 , 166601 (2012)
АДС Статья Google ученый
Хикс, Л. Д. и Дрессельхаус, М. С. Влияние структур с квантовыми ямами на термоэлектрическую добротность. Физ. B 47 , 12727–12731 (1993)
ADS КАС Статья Google ученый
Хереманс, Дж. П., Траш, К. М. и Морелли, Д. Т. Повышение термоЭДС в наноструктурах теллурида свинца. Физ. B 70 , 115334 (2004)
АДС Статья Google ученый
Хсу, К. Ф. и др. Кубический AgPbmSbTe2+m: объемные термоэлектрические материалы с высокой добротностью. Наука 303 , 818–821 (2004)
АДС КАС Статья Google ученый
Бисвас, К. и др. Высокопроизводительные объемные термоэлектрики с масштабируемой иерархической архитектурой. Природа 489 , 414–418 (2012)
АДС КАС Статья Google ученый
Бисвас, К. и др. Напряженные эндотаксиальные наноструктуры с высокой термоэлектрической эффективностью. Природа Хим. 3 , 160–166 (2011)
АДС КАС Статья Google ученый
Чжао, Л. Д. и др. Высокие термоэлектрические характеристики за счет иерархических композиционно-сплавных наноструктур. Дж. Ам. хим. соц. 135 , 7364–7370 (2013)
КАС Статья Google ученый
Zhao, L. D. et al. Повышение термоэлектрических характеристик PbS типа p с помощью эндотаксиального наноструктурирования и технологии смещения валентной зоны с использованием CdS и ZnS. Дж. Ам. хим. соц. 134 , 16327–16336 (2012)
КАС Статья Google ученый
Браун, С. Р., Каузларич, С. М., Гаскоин, Ф. и Снайдер, Г. Дж. Yb14MnSb11: новый высокоэффективный термоэлектрический материал для производства электроэнергии. Хим. Матер. 18 , 1873–1877 (2006)
КАС Статья Google ученый
Куросаки, К., Косуга, А., Мута, Х., Уно, М. и Яманака, С. Ag9TITe5: высокоэффективный термоэлектрический объемный материал с чрезвычайно низкой теплопроводностью. Заяв. физ. лат. 87 , 061919 (2005)
АДС Статья Google ученый
Райи, Дж. -С. и другие. Искажение Пайерлса как путь к высоким термоэлектрическим характеристикам в кристаллах In4Se3-δ. Природа 459 , 965–968 (2009)
АДС КАС Статья Google ученый
Ю, Дж. Г., Юэ, А. С. и Стафсудд, О. М. Рост и электронные свойства полупроводника SnSe. Дж. Кристалл. Рост 54 , 248–252 (1981)
АДС КАС Статья Google ученый
Wasscher, J.D., Albers, W. & Haas, C. Простая оценка максимальной термоэлектрической добротности применительно к смешанным кристаллам SnS1- x Se x . Твердотельный электрон. 6 , 261–264 (1963)
АДС КАС Статья Google ученый
Peters, M.J. & McNeil, L.E. Мессбауэровское исследование SnSe под высоким давлением. Физ. Ред. B 41 , 5893–5897 (1990)
АДС КАС Статья Google ученый
Chattopadhyay, T., Pannetier, J. & Vonschnering, HG. Нейтронографическое исследование структурного фазового перехода в SnS и SnSe. J. Phys. хим. Твердые вещества 47 , 879–885 (1986)
АДС КАС Статья Google ученый
Баумгарднер, В. Дж., Чой, Дж. Дж., Лим, Ю.-Ф. & Hanrath, T. Нанокристаллы SnSe: синтез, структура, оптические свойства и химия поверхности. Дж. Ам. хим. соц. 132 , 9519–9521 (2010)
КАС Статья Google ученый
Морелли, Д. Т., Йовович, В. и Хереманс, Дж. П. Внутренняя минимальная теплопроводность в кубических полупроводниках I-V-VI2. Физ. Преподобный Летт. 101 , 035901 (2008)
АДС КАС Статья Google ученый
Фульц, Б. и Хоу, Дж. М. Просвечивающая электронная микроскопия и дифрактометрия материалов (Springer, 2012)
Google ученый
Нильсен, М. Д., Озолинс, В. и Хереманс, Дж. П. Электроны неподеленной пары минимизируют теплопроводность решетки. Энерг. Окружающая среда. науч. 6 , 570–578 (2013)
КАС Статья Google ученый
Zhang, Y.S. et al. Описание из первых принципов аномально низкой решеточной теплопроводности в термоэлектрических тройных полупроводниках Cu-Sb-Se. Физ. B 85 , 054306 (2012)
АДС Статья Google ученый
Слэк, Г. А. в Физика твердого тела (изд. Зейтц, Ф. и др.) 1–71 (Академический, 1979)
Google ученый
Clarke, D. T. Рекомендации по выбору материалов для теплозащитных покрытий с низкой теплопроводностью. Прибой. Пальто. Технол. 163–164 , 67–74 (2003)
Статья Google ученый
Кэхилл Д.Г., Уотсон С.К. и Пол Р.О. Нижний предел теплопроводности неупорядоченных кристаллов. Физ. B 46 , 6131–6140 (1992)
ADS КАС Статья Google ученый
Кресс, Г. и Жубер, Д. От ультрамягких псевдопотенциалов к проекторному методу дополненной волны. Физ. B 59 , 1758–1775 (1999)
ADS КАС Статья Google ученый
Пердью, Дж. П., Берк, К. и Эрнзерхоф, М. Упрощенное приближение обобщенного градиента. Физ. Преподобный Летт. 77 , 3865–3868 (1996)
АДС КАС Статья Google ученый
Monkhorst, H. J. & Pack, J.D. Специальные точки для интеграции зоны Бриллюэна. Физ. B 13 , 5188–5192 (1976)
ADS MathSciNet Статья Google ученый
ван де Валле, А., Аста, М. и Седер, Г. Автоматизированный инструментарий по теории сплавов: руководство пользователя. Calphad 26 , 539–553 (2002)
CAS Статья Google ученый
Кэхилл Д.Г., Уотсон С.К. и Пол Р.О. Нижний предел теплопроводности неупорядоченных кристаллов. Физ. B 46 , 6131–6140 (1992)
ADS КАС Статья Google ученый
Chattopadhyay, T., Pannetier, J. & Vonschnering, HG. Нейтронографическое исследование структурного фазового перехода в SnS и SnSe. J. Phys. хим. Твердые вещества 47 , 879–885 (1986)
АДС КАС Статья Google ученый
Баумгарднер, В. Дж., Чой, Дж. Дж., Лим, Ю.-Ф. & Hanrath, T. Нанокристаллы SnSe: синтез, структура, оптические свойства и химия поверхности. Дж. Ам. хим. соц. 132 , 9519–9521 (2010)
КАС Статья Google ученый

Загрузить ссылки

Благодарности

Эта работа была частично поддержана Revolutionary Materials for Solid State Energy Conversion, исследовательским центром Energy Frontier, финансируемым Министерством энергетики США, Управлением науки и Управлением фундаментальных энергетических наук при наградной номер DE-SC0001054 (L.-D.Z., S.-H.L., YZ, H.S., G.T., CU, C.W., VPD и M.G.K.). Работа с ПЭМ проводилась на установке (EPIC, NIFTI, Keck-II) Центра NUANCE Северо-Западного университета. Центр NUANCE поддерживается NSF-NSEC, NSF-MRSEC, Фондом Кека, штатом Иллинойс и Северо-Западным университетом.

Авторская информация

Авторы и принадлежность

Департамент химии, Северо-Западный университет, Эванстон, 60208, Иллинойс, США
Ли-Донг Чжао, Департамент Гангцзяна Тан и Меркури Г. Канатзидис
Департамент «Материал» и «Материал Материал» и «Материал Материал Тан и Меркури». Инженерное дело, Северо-Западный университет, Эванстон, 60208, Иллинойс, США
Ши-Хан Ло, Юншэн Чжан, К. Вулвертон и Винаяк П. Дравид
Факультет физики Мичиганского университета, Анн-Арбор, 48109, Мичиган, США
Hui Sun & Ctirad Uher

Авторы

Li-Dong Zhao
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Shih-Han Lo
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Yongsheng Zhang
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Академия
Hui Sun
Посмотреть публикации автора
Вы также можете искать этого автора в PubMed Google Scholar
Gangjian Tan
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Ctirad Uher
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
C. Wolverton
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Винаяк П. Дравид
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar
Mercouri G. Kanatzidis
Просмотр публикаций автора
Вы также можете искать этого автора в PubMed Google Scholar

Вклады

Л.-Д.З. синтезировал образцы, разработал и провел термоэлектрические эксперименты и написал статью. С.-Х.Л. и В.П.Д. выполнили ТЭМ-характеристики. Ю.З. провел расчеты. Х.С. и К.У. провел измерения Холла. Г.Т. помог с синтезом образца. Л.-Д.З., С.-Х.Л., Ю.З., Х.С., Г.Т., К.У., К.В., В.П.Д. и М.Г.К. задумал эксперименты, проанализировал результаты и совместно отредактировал рукопись. С.-Х.Л. и Ю.З. внесли равный вклад.

Автор, ответственный за переписку

Соответствие Меркури Г. Канацидис.

Заявление об этике

Конкурирующие интересы

Авторы не заявляют о конкурирующих финансовых интересах.

Рисунки и таблицы с расширенными данными

Расширенные данные

Плоскость отражения (400) указывает на то, что кристалл SnSe раскололся в плоскости, перпендикулярной a 9ось 0159.

Источник данных

Расширенные данные Рис. 2. Анализ EBSD на поверхности

² толщиной 1 мм.
a , Карта Эйлера, показывающая большую площадь поверхности образца с однородной ориентацией. b , Обратные полюсные фигуры образцов, вырезанных по плоскостям a – b , c – a и b – c соответственно. Вид вниз на c 9Ось 0159 (левый рисунок) указывает на небольшое отклонение (∼11°) от нее. Масштабная линейка, 200 мкм.
Расширенные данные Рис. 3 Холловские транспортные свойства кристаллического SnSe.

a , обратный R _H ( R H , коэффициент зала), B , R _{H 161, R _H /^{1118 r}} ^{1, ^{61, ^{8 r}}} ^{161, ^{8 r ^{61, ^{18 r ^{61, ^{18 r ). кристаллы в разных осевых направлениях. Инверсия R _H показывает концентрацию носителя; R _H / ρ относится к подвижности носителя.}}}}}}

Источник данных

Расширенные данные Рис. 4 Электронные зонные структуры низкотемпературной (

Pnma ) и высокотемпературной ( Cmcm ) фаз SnSe.

a , SnSe при низкой температуре (Low-T) с пространственной группой Pnma . b , SnSe при высокой температуре (High-T) с пространственной группой Cmcm . Штриховыми линиями показано положение уровня Ферми ( E _F ). На вставках показаны первые зоны Бриллюэна (ЗБ) SnSe с точками высокой симметрии (красные точки), которые мы учитывали при расчетах зонной структуры. Обе фазы представляют собой соединения с непрямой запрещенной зоной ( E _g ). Для низкотемпературной фазы непрямая запрещенная зона проходит вдоль ΓY в ее ЗБ; для высокотемпературной фазы непрямая ширина запрещенной зоны находится от точки в направлении ΓP до точки Z в ее BZ.

Дополнительные данные Рис. 5 Ширина запрещенной зоны SnSe при комнатной температуре.

Спектр оптического поглощения (черный след) и ширина запрещенной зоны ( x — точка пересечения оси) указывают на ширину запрещенной зоны 0,86 эВ (красный цвет) SnSe при комнатной температуре. Для получения подробной информации о методах α и S см. Методы.

Источник данных

Расширенные данные Рис. 6 Термоэлектрические свойства в зависимости от температуры для кристаллического SnSe в различных направлениях.

a , Температуропроводность. б , Теплоемкость. c , Электронная теплопроводность. d , Отношение решеточной теплопроводности ( κ _лат ) к общей теплопроводности ( κ _к ). The Lorenz number ( L ) used for obtaining κ _lat ( κ _lat = κ _tot − σLT , where σ is the electrical conductivity and T is absolute температура) был приблизительно равен 1,5 × 10 ⁻⁸ V ² K ⁻², так как нелегированный SnSe является невырожденным полупроводником; отношение κ _lat к κ _к указывает на то, что в κ _к преобладает перенос фононов.

Источник данных

Расширенные данные Рис. 7. ПЭМ-изображения монокристалла SnSe высокого разрешения вдоль четырех осей зон и SAD вдоль оси низшей зоны (на вставках).

a , Вдоль направления [100]. b , Вдоль направления [201]. c , Вдоль направления [211]. d , Вдоль направления [021]. e , Электронограмма вдоль направления [001]. f , Электронограмма в направлении [010]. Комбинация всех шести рисунков убедительно свидетельствует о монокристаллической орторомбической слоистой структуре SnSe.

Расширенные данные Рис. 8. Моделирование SAD для SnSe.

a , фаза при комнатной температуре (КТ; Pnma ); b , высокотемпературная (HT; Cmcm ) фаза. B, ось зоны. Примечание используется здесь для обозначения -1.

Расширенные данные Рис. 9 Дифференциальный термический анализ SnSe.

Измерения DTA, показывающие два цикла нагрева и охлаждения. Результаты ДТА показывают, что SnSe плавится конгруэнтно; один эндотермический пик наблюдается при 881 °C на кривой нагревания и один экзотермический пик наблюдается при 868 °C на кривой охлаждения. Два цикла нагревания-охлаждения указывают на одинаковую точку плавления и кристаллизации для данного образца, что соответствует высокой чистоте. Тепловой поток представлен в виде сигнала мкВ, нанесенного на график и ось.

Источник данных

Расширенные данные Рис. 10 Воспроизводимость и термоэлектрические свойства в зависимости от температуры для семи образцов кристаллов SnSe вдоль оси

b .

a , Электропроводность. b , коэффициент Зеебека. c , Коэффициент мощности. d , Суммарная теплопроводность. и , ZT ; планки погрешностей составляют ±15%.

Источник данных

Таблица расширенных данных 1 Поперечные (TA/TA’) и продольные (LA) температуры Дебая ( Θ ), скорости фононов ( v ) и параметры Грюнайзена ( γ ) вдоль a ,8 b и8 c осей в низкотемпературной фазе SnSe.

Полноразмерная таблица

Слайды PowerPoint

Слайд PowerPoint для рис.

Слайд PowerPoint для рис. 2

PowerPoint Slide для рис. 3

PowerPoint Slide для рис. 4

Источники

Источники на рис. к расширенным данным, рис. 3

Исходные данные к расширенным данным, рис. 4

Исходные данные к расширенным данным, рис. 5

Исходные данные, к расширенным данным, рис.0008 Исходные данные для расширенных данных Рис. 7

Исходные данные для расширенных данных Рис. 8

Права и разрешения

Перепечатки и разрешения

Об этой статье

^{929292 Сильное объемно-поверхностное взаимодействие доминирует над плоскостной анизотропией электронной структуры в GaTe.
Кан Лай
Сайлонг Ю
Джиаю Дай
Физика коммуникаций (2022)
Стеклянная теплопроводность в монокристалле Cs3Bi2I6Cl3
Парибеш Ачарья
Танмой Гош
Канишка Бисвас
Nature Communications (2022)
Настраиваемые квантовые промежутки для развязки переноса носителей и фононов, что приводит к высокоэффективным термоэлектрикам
Юн Ю
Сяо Сюй
Цзяцин Хэ
Nature Communications (2022)
Сверхвысокий поперечный коэффициент термоэдс в гибком полуметалле Вейля WTe2
Ю Пан
Бин Хе
Клаудия Фельзер
Nature Communications (2022)
Схождение нескольких валентных зон и сильное рассеяние фононов приводят к высоким термоэлектрическим характеристикам в PbSe p-типа.
Инцай Чжу
Дунъян Ван
Ли-Дун Чжао
Nature Communications (2022)
Комментарии
Отправляя комментарий, вы соглашаетесь соблюдать наши Условия и Правила сообщества. Если вы обнаружите что-то оскорбительное или не соответствующее нашим условиям или правилам, отметьте это как неприемлемое.
Металлы, металлические элементы и сплавы
Теплопроводность обычных металлов, металлических элементов и сплавов.
Рекламные ссылки
Теплопроводность — k — количество теплоты, переданное из-за единичного градиента температуры в единицу времени при установившихся условиях в направлении, нормальном к поверхности единицы площади. Теплопроводность — к — используется в уравнении Фурье.
Расчет кондуктивной теплопередачи
Расчет общего коэффициента теплопередачи
99999992 (70%11911091091% Металл, металлический элемент или сплав Температура
— 7 4 90 (0091 o C)

Thermal Conductivity
— k —
(W/m K)
Aluminum -73 237
» 0 236
» 127 240
» 327 232
» 527 220
Алюминий — дюралюминий (94-96 % Al, 3-5 % Cu, следы Mg) 20 164
Алюминий — силумин (87 % Al, 13 % Si) 912 6 1924 164
Алюминий — силумин (87 % Al, 13 % Si)
Aluminum bronze 0 — 25 70
Aluminum alloy 3003, rolled 0 — 25 190
Aluminum alloy 2014. annealed 0 — 25 190
Алюминиевый сплав 360 0 — 25 150
Antimony -73 30.2
» 0 25.5
» 127 21.2
» 327 18.2
» 527 16.8
Beryllium -73 301
» 0 218
» 127 161
» 327 126
» 527 107
» 727 89
» 927 73
Beryllium copper 25 0 — 25 80
Bismuth -73 9. 7
» 0 8.2
Boron -73 52.5
» 0 31.7
» 127 18.7
» 327 11.3
» 527 8.1
» 727 6.3
» 927 5.2
Cadmium -73 99.3
» 0 97.5
» 127 94.7
Cesium -73 36.8
» 0 36.1
Chromium -73 111
» 0 94.8
» 127 87. 3
» 327 80.5
» 527 71.3
» 727 65.3
» 927 62,4
Кобальт -73 122
«
»
«
»
«
»
«1924 127 84.8
Copper -73 413
» 0 401
» 127 392
» 327 383
» 527 371
» 727 357
» 927 342
Copper, electrolytic (ETP) 0 — 25 390
Copper — Admiralty Brass 20 111
Copper — Aluminum Bronze (95% Cu, 5% Al) 20 83
Медь — бронза (75% CU, 25% SN) 20 26
СПКЕР — БРАССА — ЖЕЛЕЙНАЯ БРУПА) (70%
99999999999999992 (70%. 111
Copper — Cartridge brass (UNS C26000) 20 120
Copper — Constantan (60% Cu, 40% Ni) 20 22.7
Copper — German Silver (62% Cu , 15% Ni, 22% Zn) 20 24.9
Copper — Phosphor bronze (10% Sn, UNS C52400) 20 50
Copper — Red Brass (85% Cu, 9% Sn, 6% Zn) 20 61
Cupronickel 20 29
Germanium -73 96.8
» 0 66.7
» 127 43.2
» 327 27.3
» 527 19.8
» 727 17.4
» 927 17. 4
Gold -73 327
» 0 318
» 127 312
» 327 304
» 527 292
» 727 278
» 927 262
Hafnium -73 24.4
» 0 23.3
» 127 22.3
» 327 21.3
» 527 20.8
» 727 20.7
» 927 20.9
Hastelloy C 0 — 25 12
Inconel 21 — 100 15
Incoloy 0 – 100 12
Indium -73 89. 7
» 0 83.7
» 127 75.5
Iridium -73 153
» 0 148
» 127 144
» 327 138
» 527 132
» 727 126
» 927 120
Iron -73 94
» 0 83.5
» 127 69.4
» 327 54.7
» 527 43.3
» 727 32.6
» 927 28. 2
Iron — Cast 20 52
Iron — Nodular pearlitic 100 31
Iron — Wrought 20 59
Lead -73 36.6
» 0 35.5
» 127 33.8
» 327 31.2
Chemical lead 0 — 25 35
Antimonial lead (hard lead) 0 — 25 30
Lithium -73 88.1
» 0 79.2
» 127 72.1
Magnesium — 73 159
» 0 157
» 127 153
» 327 149
» 527 146
Magnesium alloy AZ31B 0 — 25 100
Manganese -73 7. 17
» 0 7.68
Mercury -73 28.9
Molybdenum -73 143
» 0 139
» 127 134
» 327 126
» 527 118
» 727 112
» 927 105
Monel 0 – 100 26
Nickel -73 106
» 0 94
» 127 80.1
» 327 65.5
» 527 67.4
» 727 71. 8
» 927 76.1
Nickel — Wrought 0 – 100 61 – 90
Cupronickel 50 -45 (Constantan) 0 — 25 20
Niobium (Columbium) -73 52.6
» 0 53.3
» 127 55.2
» 327 58.2
» 527 61.3
» 727 64.4
» 927 67.5
Osmium 20 61
Palladium 75.5
Platinum -73 72.4
» 0 71.5
» 127 71. 6
» 327 73.0
» 527 75.5
» 727 78.6
» 927 82.6
Plutonium 20 8.0
Potassium -73 104
» 0 104
» 127 52
Red brass 0 — 25 160
Rhenium -73 51
» 0 48.6
» 127 46.1
» 327 44.2
» 527 44.1
» 727 44.6
» 927 45. 7
Rhodium -73 154
» 0 151
» 127 146
» 327 136
» 527 127
» 727 121
» 927 115
Rubidium -73 58.9
» 0 58.3
Selenium 20 0.52
Silicon -73 264
» 0 168
» 127 98.9
» 327 61.9
» 527 42.2
» 727 31. 2
» 927 25.7
Silver -73 403
» 0 428
» 127 420
» 327 405
» 527 389
» 727 374
» 927 358
Sodium -73 138
» 0 135
Solder 50 — 50 0 — 25 50
Steel — Carbon, 0.5% C 20 54
Steel — Carbon, 1% C 20 43
Steel — Carbon, 1.5% C 20 36
» 400 36
» 122 33
Steel — Chrome, 1% Cr 20 61
Steel — Chrome, 5% CR 20 40
Сталь — Хром, 10% CR 20 31
СТАЛЬ -НИКЛЕЛЬ, 15%. 1919
Steel — Chrome Nickel, 20% Cr, 15% Ni 20 15.1
Steel — Hastelloy B 20 10
Steel — Hastelloy C 21 8.7
Сталь — Никель, 10% NI 20 26
Сталь — Никель, 20% 20 9
.1923 10
Steel — Nickel, 60% Ni 20 19
Steel — Nickel Chrome, 80% Ni, 15% Ni 20 17
Steel — Nickel Chrome, 40% Ni, 15% Ni 20 11.6
Steel — Manganese, 1% Mn 20 50
Steel — Stainless, Type 304 20 14.4
Сталь — нержавеющая сталь, тип 347 20 14.3
Steel — Tungsten, 1% W 20 66
Steel — Wrought Carbon 0 59
Tantalum -73 57. 5
» 0 57.4
» 127 57.8
» 327 58.9
» 527 59.4
» 727 60.2
» 927 61
Thorium 20 42
Tin -73 73.3
» 0 68.2
» 127 62.2
Titanium -73 24.5
» 0 22.4
» 127 20.4
» 327 19.4
» 527 19.7
» 727 20. 7
» 927 22
Tungsten -73 197
» 0 182
» 127 162
» 327 139
» 527 128
» 727 121
» 927 115
Uranium -73 25.1
» 0 27
» 127 29.6
» 327 34
» 527 38.8
» 727 43.9
» 927 49
Vanadium -73 31. 5
» 0 31.3
» 427 32.1
» 327 34.2
» 527 36.3
» 727 38.6
» 927 41.2
Zinc -73 123
» 0 122
» 127 116
» 327 105
Zirconium -73 25.2
» 0 23.2
» 127 21.6
» 327 20.7
» 527 21.6
» 727 23. 7
» 927 25.7
Thermal Conductivity Online Converter
Alloys — Temperature and Thermal Conductivity
Temperature and thermal conductivity for
Hastelloy A
Inconel
Nichrome V
Ковар
Advance
Монель
сплавы:
Рекламные ссылки
Похожие темы
Документы по теме
Рекламные ссылки
Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!
Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!
Перевести
О Engineering ToolBox!
Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.
Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.
Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.
AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.
Реклама в ToolBox
Если вы хотите продвигать свои товары или услуги в Engineering ToolBox — используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.
Цитирование
Эту страницу можно цитировать как
Engineering ToolBox, (2005). Металлы, металлические элементы и сплавы. Теплопроводность . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/thermal-conductivity-metals-d_858.html [дата доступа, мес. год].
Изменить дату доступа.
. .
close
Теплопроводность высокопрочного полиэтиленового волокна и применение в криогенных условиях
На этой странице
АннотацияВведениеСсылкиАвторское правоСтатьи по теме ) катушки. Чтобы предотвратить локальное повышение температуры ВТСП-ленты, на бобину катушки или прокладку для отвода тепла от ВТСП-ленты был нанесен пластик с высокой теплопроводностью, армированный волокном. Теплопроводность волокон рами увеличивается при увеличении ориентации молекулярных цепей при втягивании в воду и уменьшается при разрыве цепей при γ -облучение лучами или точками мостика в молекулярных цепях при парофазной обработке формальдегидом. Теплопроводность высокопрочного сверхвысокомолекулярного (СВМ) полиэтиленового (ПЭ) волокна увеличивается линейно пропорционально модулю растяжения и уменьшается за счет разрывов молекулярных цепей при облучении γ -лучами. Этот результат предполагает вклад длинных вытянутых молекулярных цепей из-за высокой молекулярной массы в высокую теплопроводность высокопрочного полиэтиленового волокна сверхвысокой молекулярной массы. Теплопроводность высокопрочного полиэтилена сверхвысокой молекулярной массы, армированного волокнами, параллельно направлению волокна пропорциональна коэффициенту поперечного сечения арматуры, ориентированной в направлении теплопроводности. Эффект теплоотвода высокопрочного полиэтилена сверхвысокой молекулярной массы, армированного волокном из ленты HTS, выше, чем у пластика, армированного стекловолокном (GFRP), и ниже, чем у нитрида алюминия (AlN). В случае катушки HTS термостабильность, намотанная на бобину катушки, изготовленную из высокопрочного полиэтилена сверхвысокой молекулярной массы, армированного волокном, такая же, как у AlN, и лучше, чем у стеклопластика.
1. Введение
В применениях полимерных материалов теплопроводность была важным свойством, например, для ощущения холода/тепла для волокна одежды или изделий из дерева, или в теплоизоляции пластмасс, включая стироформы [1– 4]. В связи с недавним развитием технологий сверхпроводников и электронной техники все большее значение приобретают теплопроводности конструкционных и изоляционных материалов, используемых в качестве композитов в криогенных и тепловыделяющих материалах в электрооборудовании. Кроме того, желаемые характеристики варьируются в зависимости от применения: от изоляции для использования в криостате [5] до высокой теплопроводности для использования в сверхпроводящих катушках [6] и электронной технике [7]. Например, теплопроводность между сверхпроводником и холодной головкой холодильника важна для стабильности сверхпроводящей катушки с кондуктивным охлаждением, поскольку это соединение является единственным путем теплового потока для охлаждения сверхпроводника [8].
Теплопроводность большинства полимерных материалов ниже, чем у металлов, как показано на рисунке 1. Из предыдущих исследований полимерных материалов хорошо известно, что теплопроводность аморфных полимеров меньше, чем у металлов и полупроводников [9]. , 10]. Поэтому они в основном использовались в качестве теплоизоляторов. Однако в других сообщениях показано, что полимерные кристаллы обладают высокой теплопроводностью в направлении ковалентной связи молекулярных цепей, например кристаллы полиэтилена [11, 12]. Так, высококристаллизованные и высокоориентированные полимеры обладают высокой теплопроводностью [10–15]. Например, известно, что высококристаллизованные полимерные материалы, включая высокопрочное полиэтиленовое (ПЭ) волокно [15–18] и высокопрочное полипарафенилен-бензо-бис-оксазоловое (ПБО) волокно [16], обладают высокой теплопроводностью, аналогичной таковые из металлов, как показано на рисунке 2. Высокопрочное полиэфирное волокно и волокно PBO, показанные на рисунке 2, представляют собой Dyneema® SK-60 (далее сокращенно DF) и Zylon® HM (TOYOBO CO. ) [18–20].
В этой статье мы сообщаем о теплопроводности высокопрочного полиэтиленового волокна и применении высокопрочного полиэтиленового волокна, армированного пластика, для высокотемпературной сверхпроводящей (ВТСП) катушки с кондуктивным охлаждением.
2. Теплопроводность высокопрочного полиэтиленового волокна
2.1. Теплопроводность полимерного волокна
Теплопроводность твердых электроизоляционных материалов вводится за счет фононов [12, 13], а тепло в полимерах передается в направлении ковалентно связанных молекулярных цепей, тогда как теплопроводность в направлении межмолекулярных цепей, связанных силами Ван-дер-Ваальса, значительно меньше. Известно, что теплопроводность ПЭ, полиэтилентерефталата и полипропилена в направлении молекулярной цепи увеличивается с увеличением кристалличности и ориентации кристалла [11, 13–17, 21, 22]. В случае аморфных полимеров также известно, что теплопроводность полиметилметакрилата и полистирола увеличивается за счет ориентации молекулярной цепи [16, 23, 24].
На теплопроводность твердых электроизоляционных материалов влияет рассеяние фононов. Считается, что рассеяние фононов связано с дефектами материала. Например, кристаллическая или аморфная граница, дефекты, точки химических мостов, а также концы и переплетения молекулярных цепей могут рассеивать фононы и влиять на коэффициент теплопередачи в полимерных материалах. О зависимости теплопроводности от молекулярной массы сообщалось о полистирольной пленке [25].
В случае полимерных волокон теплопроводность в направлении волокон зависит от кристалличности, ориентации, размера кристаллов, длины молекулярных цепей, точек химического мостика и морфологии, состоящей из кристаллов и аморфных структур.
Например, теплопроводность волокна рами в направлении волокна изменяется при следующих обработках, втягивании в воду (обработка водой), облучении γ -лучами (обработка γ -лучами) и парофазно-формальдегидных обработках (лечение VP-HCHO). Эти обработки вызывают удлинение, разрыв цепи и образование мостиков в молекулярных цепях, как показано на рисунке 3 [26–28]. Теплопроводность волокон рами до и после этих обработок показана на рис. 4 [26–28].
Сообщается, что модуль упругости увеличивается за счет увеличения степени ориентации молекулярных цепей в аморфной области волокна рами при обработке водой [31]. Также известно, что модуль упругости волокна рами увеличивается при обработке водой [31]. Теплопроводность волокна рами в направлении волокна увеличивается при обработке водой, как показано на рисунке 4 [26]. При этой обработке воды волокна рами вытягивались под давлением 17,4 кг/мм ² в воде. При такой обработке водой модуль упругости волокна рами удваивается. Предполагается, что увеличение теплопроводности при обработке воды вызвано удлинением молекулярных цепей в аморфной области, как показано на рисунке 3 [26].
Хорошо известно, что волокна, в основном изготовленные из целлюлозы, включая рами и хлопок, подвергаются разрыву основной цепи при обработке γ -лучами [32], как показано на рисунке 3. Также известно, что кристалличность не снижается при облучение γ -лучами при соответствующей мощности дозы [27, 32]. Теплопроводность волокна рами в направлении волокна уменьшается при обработке γ -лучами, как показано на рисунке 4 [27]. Сообщается, что снижение теплопроводности волокна рами на 9Обработка 0218 γ -лучами согласуется с уменьшением степени полимеризации (СП) волокон рами. В данном случае, показанном на рис. 4, облучение проводилось Co-60 γ -лучами, а суммарная поглощенная доза составила 100 кГр [27]. DP волокон рами уменьшается с 1700 до 220 при такой обработке γ -лучами. Предполагается, что снижение теплопроводности при обработке γ -лучами вызвано разрывом молекулярной цепи. То есть теплопроводность волокон рами зависит от длины молекулярной цепи [27].
Волокна, в основном изготовленные из целлюлозы, включая рами и хлопок, хорошо известны тем, что они связаны формальдегидом (HCHO) [31, 37, 39–44], например, обработкой VP-HCHO [39], как показано на рисунке 3. Эта технология используется для стабилизации конформности целлюлозных волокон и применяется практически в материалах для одежды, таких как рубашки для стирки и ношения [40, 42–45]. Теплопроводность снижается примерно до 20–25% при обработке VP-HCHO, как показано на рисунке 4 [28]. Сообщается, что теплопроводность снижается при увеличении концентрации связанного HCHO [28]. В этом случае, показанном на рисунке 4, концентрация связанного HCHO в волокне рами, обработанном VP-HCHO, составляла 1,6% [28]. Предполагается, что уменьшение теплопроводности рами-волокна при обработке ВП-НСНО вызвано рассеянием фононов в точках моста в сочетании с НСНО [28].
Таким образом, теплопроводность волокон рами увеличивается за счет увеличения ориентации молекулярных цепей и уменьшается за счет разрыва цепи или мостиков в молекулярных цепях [26–28]. То есть теплопроводность полимерных волокон зависит от структуры, например, ориентации, длины (молекулярной массы) и точек мостика молекулярных цепей.
2.2. Теплопроводность высокопрочного полиэтиленового волокна
2.2.1. Полимерное волокно с высокой теплопроводностью
Как упоминалось выше, высокопрочное полиэтиленовое волокно обладает высокой теплопроводностью в направлении волокна [18–20]. DF, показанный на рис. 2, представляет собой одно из высокопрочных сверхвысокомолекулярных (UHMW) ПЭ волокон, изготовленных методом гельформования [46–51]. В этом разделе сообщается о механизме высокой теплопроводности DF.
Хорошо известно, что случайно ориентированная кристаллическая область, состоящая из свернутых цепей СВМПЭ, изменяется на высокоориентированную кристаллическую область, состоящую из вытянутых цепей, путем формования геля, как показано на рисунке 5 [29]., 46–51]. Поэтому считается, что теплопроводность вытянутых цепей в направлении оси ковалентно-связанных цепей в областях кристалла способствует высокой теплопроводности ДФ [18–20].
Связь между теплопроводностью и структурой DF представлена ниже.
2.2.2. Зависимость теплопроводности от модуля упругости высокопрочного полиэтиленового волокна [20]
Показатели теплопроводности высокопрочных СВМПЭ волокон (далее сокращенно ПЭФ), изготовленных методом гель-формования при различных степенях вытяжки, представлены на рис. 6 [20] . Они имеют разные модули, показанные следующим образом: A: 15 ГПа, B: 51G ГПа, C(DF): 85 ГПа и D: 134 ГПа. Теплопроводность увеличивается с увеличением модуля растяжения PEF, и все они увеличиваются с повышением температуры, как показано на рисунке 6. Отношения между теплопроводностью и модулем растяжения PEF показаны на рисунке 7. Теплопроводность PEF увеличивается линейно пропорционально модуль растяжения.
Связь между теплопроводностью и модулем упругости PEF была объяснена структурой волокна, показанной в механической последовательно-параллельной модели (модель Такаянаги), которая состоит из кристаллической/аморфной структуры, как показано на рисунке 8 [20]. Эта механическая модель состоит из следующих двух частей путем параллельного соединения. Один из них представляет собой непрерывную кристаллическую часть, состоящую из вытянутых молекулярных цепей, а другой представляет собой последовательное сочетание кристаллической и аморфной частей. В этой механической модели, состоящей из непрерывной кристаллической области и последовательно соединенной части, состоящей из кристалла и аморфного вещества, теплопроводность PEF в направлении волокна доминирует над теплопроводностью непрерывной кристаллической области, состоящей из протяженных молекулярных цепей [20].
2.2.3. Влияние излучения на теплопроводность высокопрочного полиэтиленового волокна с помощью
γ -лучей [30] В этом разделе сообщается о вкладе в теплопроводность длины молекулярных цепей в высокопрочном ПЭФ. Известно, что полиэтилен подвергается разрыву основной цепи при облучении γ -лучами (лечение γ -лучами) в присутствии кислорода [52].
Теплопроводность PEF с обработкой γ -лучами показана на рисунке 9.[30]. Используемым PEF был DF. Облучение проводилось Co-60 γ -лучами, суммарная поглощенная доза составила 0,5 МГр; далее сокращенно DF ( γ -лечение лучами). DF без обработки γ -лучами обозначается аббревиатурой DF (Blank). Теплопроводность ДТ снижается до 50% при обработке γ -лучами при любой температуре [30].
Измеренная молекулярная масса DF (пусто) составила 2,0 × 10 ⁶ . Он уменьшился до 2,6 × 10 ⁴ при облучении 0,5 МГр. Этот результат показывает разрыв основной цепи DF при обработке γ -лучами. С другой стороны, изменение кристаллической структуры ДФ при обработке γ -лучами не наблюдалось. Таким образом, снижение теплопроводности ДТ при обработке γ -лучами объяснялось разрывом главной молекулярной цепи аналогично описанному выше случаю рами. Этот результат свидетельствовал о вкладе длины протяженных молекулярных цепей, обусловленных высокой молекулярной массой, в теплопроводность ДФ [30].
2.2.4. Резюме
С учетом вышеизложенного, высокопрочное полиэтиленовое волокно имеет высокую теплопроводность в направлении волокна, и эта высокая теплопроводность объясняется механической последовательно-параллельной моделью, состоящей из кристаллов и аморфных частиц, включая непрерывную кристаллическую область, состоящую из длинных вытянутых молекулярных цепей [ 20, 30].
2.3. Теплопроводность высокопрочных пластиков, армированных полиэтиленовым волокном [18, 53]
Чтобы применить PEF для криогенного использования, например, в качестве каркаса катушки или прокладки сверхпроводящих катушек, теплопроводность пластика, армированного PEF, важна, как описано в следующих разделах. В этом разделе PEF, используемый в качестве армирования, представляет собой DF. В дальнейшем DF-армированные пластмассы обозначаются аббревиатурой DFRP. Принципиальная схема однонаправленного (UD) DFRP представлена на рисунке 10.9.0003
Теплопроводность UD-DFRP в параллельном и перпендикулярном направлении волокна показана на рисунке 11 [18]. Теплопроводность DFRP в направлении, параллельном направлению волокна, показывает среднее значение между показателями DF и эпоксидной смолы. Зависимость теплопроводности от объемной доли (Vf) DF в UD-DFRP представлена на рисунке 12. Теплопроводность UD-DFRP пропорциональна Vf DF, как показано на рисунке 12 [18]. Следовательно, теплопроводность DFRP в направлении, параллельном волокну, пропорциональна коэффициенту поперечного сечения DF, ориентированного в направлении проводимости [18].
Теплопроводность UD-DFRP в направлении, перпендикулярном волокну, на порядок меньше, чем в направлении, параллельном волокну [18].
Известно, что теплопроводность гибридных ФРП, включающих ТФ, может быть выражена законом смесей [53].
3. Применение высокопрочного полиэтилена, армированного волокном, для высокотемпературной сверхпроводящей катушки с кондуктивным охлаждением
3.1. Нестабильность ВТСП-катушки из-за локального повышения температуры ВТСП-ленты
Когда холодопроизводительность холодильника превышает потери в ВТСП-змеевике и теплопроводность вдоль токоподводов, возможна установившаяся работа кондуктивно-охлаждаемого змеевика [54]. Однако, если условия охлаждения ВТСП-ленты в катушке частично недостаточны, во время работы катушки возникает локальная горячая точка в катушке с кондуктивным охлаждением [55]. Локальное повышение температуры ленты является одной из неустойчивостей катушек ВТСП с кондуктивным охлаждением. Для предотвращения локального повышения температуры ВТСП-ленты необходимо эффективно отводить тепло от ВТСП-ленты к электроизоляционным материалам в катушке. Для эффективного отвода тепла от ВТСП-ленты к электроизоляционным материалам необходим электроизолятор с высокой теплопроводностью для каркаса катушки или прокладки [6].
Обычно в качестве электроизоляционных материалов для высокотемпературной катушки использовались армированные стекловолокном (GF-) пластмассы (GFRP), например, каркас катушки или прокладка. Однако стеклопластик является теплоизолятором. Следовательно, отвод тепла от ВТСП-ленты к стеклопластику недостаточен. С другой стороны, нитрид алюминия (AlN) известен как электрический изолятор и проводник тепла. Однако AlN является твердым и хрупким, и, следовательно, производителям и пользователям катушек трудно обрабатывать электроизоляционные части в катушках, например, прокладки [6].
В следующих разделах сообщается о влиянии теплоотвода пластмасс, армированных PEF, на электроизоляционный материал катушек HTS. Пластик, армированный DFRP, используется в качестве пластика, армированного PEF, в следующих разделах.
3.2. Важные физические свойства высокопрочных пластиков, армированных полиэтиленовым волокном, для HTS-змеевика
Важные физические свойства DFRP, за исключением теплопроводности, приводятся в этом разделе, чтобы в следующих разделах сообщалось о HTS-змеевиках. Коэффициенты трения, поверхностные искровые напряжения и тепловое сжатие при охлаждении DFRP показаны на рисунках 13, 14 и 15. DFRP имеет более низкий коэффициент трения и более высокое искровое напряжение, чем у GFRP [33, 34]. DFRP имеет отрицательный коэффициент теплового расширения в направлении волокна [35, 36]. Следовательно, DFRP расширяется в направлении волокна при охлаждении от комнатной температуры до температуры жидкого азота, как показано на рисунке 15 [35, 36].
3.3. Эффекты отвода тепла от ВТСП-лент к высокопрочным пластикам, армированным полиэтиленовым волокном [38]
В этом разделе сообщается о эффекте отвода тепла от DFRP с установившимся током на ВТСП-ленту. Схема экспериментальной установки показана на рис. 16. Bi-2223 используется в качестве ВТСП-ленты в этом разделе. DFRP, GFRP и AlN использовались в качестве конструкционных материалов на рисунке 16. Объемная доля волокна DFRP и GFRP составляла 50% (далее сокращенно DFRP-50 и GFRP-50). В качестве прижимных материалов использовались конструкционные материалы. Характеристики прижимных материалов и ленты Bi приведены в таблице 1. Комплект прижимных материалов, зажимная лента и груз находятся на холодной головке холодильника и охлаждаются до 77 K. К ленте подавался ток А, равный критическому току ленты Bi, и наблюдалось напряжение между лентами [38].
Напряжения ленты, зажатой с помощью GFRP-50, DFRP-50 и AIN, показаны на рис. 17. Как показано на рис. 18, когда зажимным материалом является AlN, напряжение остается относительно низким, т. е. повышение температуры ленты происходит очень медленно [38]. Наоборот, напряжение GFRP-50 взлетело в течение короткого времени от текущего начала, и рост температуры ленты был быстрым [38]. DFRP-50 демонстрирует среднее поведение между GFRP-50 и AlN. Повышение напряжения вызвано повышением температуры, вызванным джоулевым нагревом. Теплопроводность DFRP-50 выше, чем у GFRP-50, и ниже, чем у AlN. Следовательно, различие данных в GFRP-50, DFRP-50 и AlN связано с теплопроводностью прижимных материалов и передачей тепла от ленты Bi к прижимным материалам [38]. Известно, что рост напряжения замедляется при увеличении отношения содержания DF и контактного напряжения к ленте Bi в случае DFRP [38]. Считается, что отрицательное тепловое расширение DFRP способствует увеличению контактного напряжения в ВТС-катушке. О стабильности катушки HTS сообщается в следующем разделе.
3.4. Оценка эффективности охлаждения высокопрочных пластиков, армированных полиэтиленовым волокном, в ВТСП-змеевиках с кондуктивным охлаждением [8]
В этом разделе сообщается о термической стабильности ВТСП-змеевиков, состоящих из каркасов из DFRP, GFRP и AlN, показанных на рис. 18. Бобины из DFRP и GFRP представляли собой трубы, показанные на рисунке 19, и они были изготовлены методом филаментной намотки (FW). Образцы катушки и сверхпроводника показаны в таблице 2. Углы FW труб DFRP составляли 30, 45 и 60°. Они обозначаются как DFRP60, DFRP30 и DFRP45 соответственно. Если угол больше 45 градусов, бобина расширяется радиально при охлаждении [36]. С другой стороны, когда меньше 45 градусов, катушка сжимается при охлаждении [36]. FW угол GFRP был 60 градусов. Катушки AlN и GFRP не расширяются при охлаждении.
Временные профили ленточных сигналов напряжения этих катушек показаны на рисунке 20. Ток, подаваемый на ВТСП-катушку, соответствует 86 А (Ic). Профиль напряжения катушки AlN почти такой же, как у катушки DFRP60, хотя теплопроводность AlN более чем в два раза превышает теплопроводность DFRP60 [56]. Причина в передаче тепла от ленты к бобине. Катушка DFRP60 расширилась, и, следовательно, улучшилась ее теплоотдача [57]. Каркас AlN, напротив, сжался, и его теплоотдача ухудшилась. Теплопроводность стеклопластика ниже, чем у других четырех материалов, использованных в эксперименте, а теплопередача змеевика из стеклопластика плохая, поскольку материал сжимается при охлаждении. Вот почему измеренная термическая стабильность была наихудшей для катушки, намотанной на катушку из стеклопластика. Поэтому термостойкость витков зависела не только от теплопроводности бобины, но и от теплопередачи от ленты к бобине. Таким образом, DFRP60 может быть хорошим теплоотводом для бобины катушки с кондуктивным охлаждением [8].
Ссылки
М. Йонеда и С. Кавабата, «Анализ переходной теплопроводности и ее применение. I. Фундаментальный анализ и применение к измерениям теплопроводности и температуропроводности», Journal of the Textile Machinery Society of Japan , vol. 34, нет. 9, стр. T183–T193, 1981.
Посмотреть по адресу:
Google Scholar
М. Йонеда, «Ощущение тепла/холода в материалах одежды», Журнал Японского общества текстильных машиностроителей , том. 35, нет. 8, стр. P365–P370, 1982.
Просмотр по адресу:
Google Scholar
С. Кавабата, «Разработка устройства для измерения тепловлагопередающих свойств тканей для одежды», Journal of the Textile Machinery Общество Японии , том. 37, с. 130, 1984.
Посмотреть по адресу:
Google Scholar
С. Нисидзима, Т. Окада и К. Ниихара, «Дизайн керамики с ощущением тепла», Ключевые инженерные материалы , том. 161–163, стр. 535–538, 1999.
View по адресу:
Google Scholar
Криогенная ассоциация Японии, Ручная книга суперпроводящей и криогенной инженерии , Oumusha, Japan, 1993.
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2
9 2 , Oumusha, Japan, 1993. Т. Такао, А. Кавасаки, М. Ямагучи и др., «Исследование охлаждающих эффектов на ВТС-ленте с кондуктивным охлаждением из-за пластмасс с высокой теплопроводностью», IEEE Transactions on Applied Superconductivity , vol. 13, нет. 2, стр. 1776–1779., 2003.
Посмотреть по адресу:
Сайт издателя | Google Scholar
C. -M. Йе, Б.-К. Шенту и З.-Х. Венг, «Теплопроводность полиэтилена высокой плотности, наполненного графитом», Journal of Applied Polymer Science , vol. 101, pp. 3806–3810, 2006.
Просмотр по адресу:
Google Scholar
Т. Такао, Т. Юхара, Р. Сакума, Т. Гото и А. Яманака, «Оценка охлаждающей способности высокопроизводительных — теплопроводный композит в сверхпроводящих катушках с кондуктивным охлаждением», IEEE Transactions on Applied Superconductivity , vol. 20, нет. 3, стр. 2126–2129, 2010.
Посмотреть по адресу:
Сайт издателя | Google Scholar
Т. Бховмик и С. Паттанаяк, «Теплопроводность, теплоемкость и диффузионная способность каучуков от 60 до 300 K», Cryogenics , vol. 30, нет. 2, pp. 116–121, 1990.
Просмотр по адресу:
Google Scholar
М. Якель, М. Мюллер, А. Л. Клавери и К. Ф. Арндт, «Теплопроводность модифицированных эпоксидных смол с различной поперечной связью». плотности при низких температурах» Криогеника , том. 31, нет. 4, pp. 228–230, 1991.
Просмотр по адресу:
Google Scholar
C. L. Choy, W. H. Luk и F. C. Chen, «Теплопроводность высокоориентированного полиэтилена», Polymer , vol. 19, нет. 2, pp. 155–162, 1978.
Просмотр по адресу:
Google Scholar
C.L. Choy, S.P. Wong, and K. Young, «Model расчета теплопроводности полимерных кристаллов», Journal of Polymer Наука: физика полимеров, выпуск , том. 23, нет. 8, pp. 1495–1504, 1985.
Просмотр по адресу:
Google Scholar
Д. Б. Мергенталер, М. Пьетралла, С. Рой и Х. Г. Киллан, «Теплопроводность в ультраориентированном полиэтилене», макромолекулы. об. 25, нет. 13, стр. 3500–3502, 1992.
Посмотреть по адресу:
Google Scholar
С. Берджесс и Д. Грейг, «Низкотемпературная теплопроводность полиэтилена», Journal of Physics C , vol. . 8, нет. 11, стр. 1637–1648, 19.75.
Посмотреть по адресу:
Сайт издателя | Google Scholar
Гибсон А. Г., Грейг Д., Сахота М., Уорд И. М. и Чой С. Л. Теплопроводность сверхвысокомодульного полиэтилена, Journal of Polymer Science: Polymer Letters Edition , vol. 15, нет. 4, стр. 183–192, 1977.
Посмотреть по адресу:
Google Scholar
C.L. Choy, «Теплопроводность полимеров», Polymer , vol. 18, нет. 10, стр. 984–1004, 1977.
Просмотр по адресу:
Google Scholar
C.L. Choy and WP Leung, «Теплопроводность ультравытянутого полиэтилена», Journal of Polymer Science: Polymer Physics Edition , vol. 21, нет. 7, стр. 1243–1246, 1983.
Посмотреть по адресу:
Сайт издателя | Google Scholar
H. Fujishiro, M. Ikebe, T. Kashima, and A. Yamanaka, «Теплопроводность и диффузионная способность высокопрочных полимерных волокон», Японский журнал прикладной физики, часть 1 , том. 36, нет. 9, pp. 5633–5637, 1997.
Просмотр по адресу:
Google Scholar
H. Fujishiro, M. Ikebe, T. Kashima, and A. Yamanaka, «Влияние вытяжки на тепловые свойства высокопрочных полиэтиленовые волокна», Японский журнал прикладной физики, часть 1 , том. 37, нет. 4, стр. 1994–1995, 1998.
Просмотр по адресу:
Google Scholar
А. Яманака, Х. Фуджиширо, Т. Касима и др., «Теплопроводность высокопрочного полиэтиленового волокна при низкой температуре, Journal of Polymer Science, часть B , том. 43, нет. 12, стр. 1495–1503, 2005.
Посмотреть по адресу:
Сайт издателя | Google Scholar
C.L. Choy, FC Chen, and WH Luk, «Теплопроводность ориентированных кристаллических полимеров», Journal of Polymer Science , vol. 18, нет. 6, pp. 1187–1207, 1980.
Просмотр по адресу:
Google Scholar
C. L. Choy and K. Young, «Теплопроводность полукристаллических полимеров — модель», Полимер , об. 18, нет. 8, стр. 769–776, 1977.
Просмотр по адресу:
Google Scholar
Дж. Хенниг, «Анизотропия и структура одноосно растянутых аморфных высокополимерных полимеров», Journal of Polymer Science, Part C , vol. . 16, с. 2751, 1967.
Посмотреть по адресу:
Google Scholar
Ф. Х. Мюллер, «Одноосное растяжение и анизотропия», Journal of Polymer Science, Part C , vol. 20, нет. 1, стр. 61–76, 1967.
Посмотреть по адресу:
Сайт издателя | Google Scholar
Дж. Морикава, Дж. Тан и Т. Хашимото, «Исследование изменения температуропроводности аморфных полимеров во время стеклования», Polymer , vol. 36, нет. 23, pp. 4439–4443, 1995.
Просмотр по адресу:
Google Scholar
А. Яманака, С. Абэ, М. Цуцуми и др., «Теплопроводность волокна рами, вытянутого в воде при низкой температуре. », Journal of Applied Polymer Science , том. 100, нет. 3, стр. 2196–2202, 2006.
Посмотреть по адресу:
Сайт издателя | Google Scholar
А. Яманака, Ю. Изуми, Т. Терада и др., «Влияние излучения на теплопроводность и диффузию волокон рами в диапазоне низких температур под действием γ лучей», Journal of Applied Полимерная наука , том. 100, нет. 6, стр. 5007–5018, 2006.
Посмотреть по адресу:
Сайт издателя | Google Scholar
А. Яманака, М. Йошикава, С. Абэ и др., «Влияние парофазно-формальдегидных обработок на теплопроводность и диффузионную способность волокон рами в диапазоне низких температур», Journal of Polymer Science, часть B , том. 43, нет. 19, стр. 2754–2766, 2005.
Посмотреть по адресу:
Сайт издателя | Академия Google
http://www. toyobo.co.jp/seihin/dn/dyneema/seihin/koutei.html.
А. Яманака, Ю. Изуми, Т. Китагава и др., «Влияние γ -облучения на термическую деформацию высокопрочного полиэтиленового волокна при низкой температуре», Journal of Applied Polymer Science , vol. . 102, нет. 1, стр. 204–209., 2006.
Посмотреть по адресу:
Сайт издателя | Google Scholar
С. Абэ, М. Цуцуми, М. Йошикава и Ю. Сакагути, «Влияние предварительной обработки водой на прочность на растяжение сшитых хлопковых волокон», Журнал Японского общества текстильного машиностроения , том . 53, нет. 1, pp. 55–61, 2000.
Посмотреть по адресу:
Google Scholar
Г. О. Филлипс и Дж. К. Артур младший, «Фотохимия и радиационная химия целлюлозы», в Химия целлюлозы и ее применение , Т. П. Невелл и С. Х. Зерониан, ред. , глава 12, с. 290, John Wiley & Sons, New York, NY, USA, 1985.
Посмотреть по адресу:
Google Scholar
T. Takao, T. Kashima, and A. Yamanaka, «Механические свойства: конструкционные композиты — влияние направлений скольжения на фрикционные свойства стеклопластиков и стеклопластиков», Достижения в области криогенной техники , том. 46, стр. 119–126, 2000.
Просмотр:
Google Scholar
Т. Нитта, М. Чиба, Т. Кашима и Т. Такао, «Поверхностное искровое напряжение переменного тока труб, состоящих из высокопрочного полиэтилена, армированного волокном пластика в охлаждающей жидкости», Труды MT-15 , том. 1159, 1998.
Просмотр по адресу:
Google Scholar
Т. Окада, С. Нисидзима, К. Такахата и Дж. Ямамото, «Исследование и разработка изоляционных материалов для больших спиральных устройств», Криогеника , том. 31, нет. 4, стр. 307–311, 1991.
View at:
Google Scholar
Т. Касима, А. Яманака, С. Нисидзима и Т. Окада, «Термическая деформация труб из высокопрочного полиэтилена, армированного волокном, при криогенных температурах, Достижения в области криогенной техники , том. 42, pp. 147–154, 1996.
Просмотр по адресу:
Google Scholar
С. Абэ, М. Йошикава, Ю. Сакагути и М. Синдзё, «Взаимосвязь между прочностью на растяжение и свойствами стирки и износа». хлопчатобумажных тканей, обработанных дигидроксиэтиленмочевиной и парофазным формальдегидом», Журнал Японского общества текстильных машин , том. 52, нет. 2, стр. T29–T36, 1999.
Просмотр по адресу:
Google Scholar
Т. Такао, А. Ватанабэ, Т. Такияма, К. Накамура и А. Яманака, «Эффекты теплоотвода от HTS ленты к пластикам с высокой теплопроводностью для магнитов с охлаждением проводимости», IEEE Transactions on Applied Superconductivity , vol. 17, нет. 2, стр. 2398–2401, 2007.
Посмотреть по адресу:
Сайт издателя | Академия Google
С. Абэ, С. Охта и М. Йошикава, «Влияние методов предварительной обработки и применения катализаторов на плотность сшивания формальдегидом в хлопковых волокнах, обработанных парофазным формальдегидом», Journal of the Японское общество текстильного машиностроения , том. 50, нет. 5, pp. T124–T130, 1997.
Просмотр по адресу:
Google Scholar
С. Абэ, С. Охта, М. Йошикава и М. Цуцуми, «Влияние предварительной обработки на механические и износостойкость хлопчатобумажных тканей с парофазно-формальдегидной обработкой» Журнал Японского общества текстильных машин , том. 50, нет. 6, pp. T139–T145, 1997.
Просмотр по адресу:
Google Scholar
С. Абэ, М. Йошикава, Ю. Симидзу и Ю. Сакагути, «Хлопковые волокна, сшитые парофазным формальдегидом. и диметилолдигидроксиэтиленмочевины после предварительной обработки жидким аммиаком и впоследствии: устойчивость к обработке горячей водой», Journal of the Textile Machinery Society of Japan , vol. 52, нет. 12, стр. Т274–Т281, 1999.
Просмотр по адресу:
Google Scholar
С. М. Старк-младший и С. П. Роуран, «Характеристики набухания гелевых фракций модифицированной формальдегидом хлопковой целлюлозы», Journal of Applied Polymer Science , vol. 10, нет. 11, pp. 1777–1786, 1966.
Посмотреть по адресу:
Google Scholar
С. П. Роуленд и А. В. Пост, «Мера эффективных поперечных связей в хлопчатобумажной целлюлозе, модифицированной формальдегидом», Journal of Applied Polymer Science , том. 10, нет. 11, стр. 1751–1761, 1966.
Просмотр по адресу:
Google Scholar
Г. Л. Пайет, «Процесс установки ALMI. Новый подход к беззаботной одежде», Textile Research Journal , vol. 43, нет. 4, pp. 194–197, 1973.
Посмотреть по адресу:
Google Scholar
С. Абэ, С. Охта, М. Йошикава и М. Цуцуми, «Влияние предварительной обработки на механические и моющие свойства». и износостойкие свойства хлопчатобумажных тканей, сшитых парофазным формальдегидом и диметилолдигидроксиэтиленмочевиной», Журнал Японского общества текстильных машин , том. 52, нет. 5, pp. T65–T71, 1999.
Просмотр по адресу:
Google Scholar
Дж. Лемстра, Р. Киршбаум, Т. Охта и Х. Ясуда, «Высокопрочные/высокомодульные конструкции на основе на гибких макромолекулах: гельпрядение и родственные процессы», в Developments in Oriented Polymers-2 , I.M. Ward, Ed., p. 39, Elsevier, New York, NY, USA, 1987.
Посмотреть по адресу:
Google Scholar
П. Смит и П. Дж. Лемстра, «Сверхвысокопрочные полиэтиленовые нити методом прядения/вытягивания из раствора», Journal of Materials Science , vol. 15, нет. 2, стр. 505–514, 1980.
Посмотреть по адресу:
Сайт издателя | Google Scholar
Ю. Охта и Х. Ясуда, «Прогресс в методе гель-прядения — новая парадигма для высокоэффективных волокон», Кобуннши , том. 44, нет. 10, с. 658, 1995.
Посмотреть по адресу:
Google Scholar
Охта Ю. , «Сверхвысокопрочное полиэтиленовое волокно: свойства и применение», Sen’I Gakkaishi , vol. 54, нет. 1, pp. P8–P11, 1998.
Просмотр по адресу:
Google Scholar
Охта Ю. Разработка сверхвысокопрочного полиэтиленового волокна Dyneema, Sen’I Gakkaishi , об. 55, нет. 12, pp. P413–P417, 1999.
Просмотр по адресу:
Google Scholar
Охта Ю. Структурное развитие сверхвысокопрочного полиэтиленового волокна в процессе гельформования // 9.0218 Sen’I Gakkaishi , vol. 60, нет. 9, с. 451, 2004.
Посмотреть по адресу:
Google Scholar
Ю. Изуми, М. Нишии, Т. Сегучи, К. Эма и Т. Ямамото, «Влияние молекулярной ориентации на радиолиз полиэтилена в присутствии кислорода», Радиационная физика и химия , том. 37, нет. 2, стр. 213–216, 1991.
Посмотреть по адресу:
Google Scholar
М. Такео, С. Сато, М. Мацуо и др., «Зависимость от натяжения обмотки для стабильности сверхпроводящей катушки, Криогеника , том. 43, нет. 10–11, стр. 649–658, 2003.
Посмотреть по адресу:
Сайт издателя | Google Scholar
А. Исияма и Х. Асаи, «Критерий стабильности ВТСП-катушек с криогенным охлаждением», IEEE Transactions on Applied Superconductivity , vol. 11, нет. 1, стр. 1832–1835, 2001.
Посмотреть по адресу:
Сайт издателя | Google Scholar
Ю. Львовский, «Кризис проводимости и динамика затухания в ВТСП-магнитах с криокулерным охлаждением», IEEE Transactions on Applied Superconductivity , vol. 12, нет. 1, стр. 1565–1569, 2002.
Посмотреть по адресу:
Сайт издателя | Google Scholar
«TOKUYAMA Co. Ltd.», http://www.shapal.jp/index.html.
Просмотр по адресу:
Google Scholar
Н. Секин, Т. Такао, Ю. Коджо и др., «Улучшение стабильности сверхпроводящей катушки за счет различных механических свойств бобин», Physica C , vol. 392–396, вып. 2, стр. 1205–1209., 2003.
Посмотреть по адресу:
Сайт издателя | Google Scholar
Copyright
Copyright © 2011 Ацухико Яманака и Томоаки Такао. Это статья с открытым доступом, распространяемая в соответствии с лицензией Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии надлежащего цитирования оригинальной работы.
Эффективная теплопроводность высокопористых волокнистых металлических пен | J. Теплопередача
Пропустить пункт назначения навигации
Технические брифинги
В. В. Калмиди,
Р. Л. Махаджан
Информация об авторе и статье
Дж. Теплообмен . May 1999, 121(2): 466-471 (6 страниц)
https://doi.org/10.1115/1.2826001
Опубликовано в Интернете: 1 мая 1999 г.
История статьи
Получено:
17 июля 1997 г.
Пересмотрено:
3 ноября 1998 г.
Онлайн:
5 декабря 2007 г.
Просмотры
Содержание артикула
Рисунки и таблицы
Видео
Аудио
Дополнительные данные
Экспертная оценка
Делиться MailTo
Твиттер
LinkedIn
Иконка Цитировать Цитировать
Разрешения
Поиск по сайту
Цитирование
Калмиди В. В. и Махаджан Р.Л. (1 мая 1999 г.). «Эффективная теплопроводность высокопористых волокнистых металлических пен». КАК Я. Дж. Теплообмен . май 1999 г.; 121(2): 466–471. https://doi.org/10.1115/1.2826001
Скачать файл цитаты:
Рис (Зотеро)
Менеджер ссылок
EasyBib
Подставки для книг
Менделей
Бумаги
КонецПримечание
РефВоркс
Бибтекс
Процит
Медларс
панель инструментов поиска Расширенный поиск
Раздел выпуска:
Технические описания
Ключевые слова:
Проводка,
пористая среда,
Теплофизические свойства
Темы:
Теплопроводность,
Металлические пены,
Пористость,
пористые материалы,
Теплопроводность
1.
Bauer
T. H.
,
1993
, «
Общий подход к теплопроводности пористых сред
»,
Междунар. J. Тепломассообмен
, Vol.
36
, №
17
, стр.
4181
–
4191
.
2.
Калмиди В.В., 1998, «Явления переноса в высокопористых волокнистых металлических формах», к.т.н. диссертация, Колорадский университет, Боулдер, Колорадо,
3.
Карбонелл Р. Г. и Уитакер С., 1984, «Тепло- и массоперенос в пористой среде», Основы явлений переноса в пористой среде , Беар и М.Ю. Корапчиоглу, ред., Мартинус Нийхофф, Дордрехт, Нидерланды, стр. 123–198.
4.
Duplessis
P.
,
Montillet
A.
,
Comiti
J.
и
Legrand
J.
и
Legrand
J.
,
Legrand
J.
,
,
и
,
0003
1994
, “
Прогноз падения давления для потока через высокопористые металлические пенопласты
”,
Chem. инж. науч.
, Том.
49
, стр.
3545
–
3553
.
5.
HSU
C. T.
,
Cheng
P.
и
Wong
K. W.
,
1994
, «
,
1994
,«
,
1994
, «
,
1994
,«
,
1994
, «
,
1994
,«
,
1994
, «
,
1994
,«
.0003
Модифицированные модели Ценера-Шлюндера для застойной теплопроводности пористых сред
”,
Int. J. Тепломассообмен
, Vol.
37
, №
17
, стр.
2751
–
2759
.
6.
HSU
C. T.
,
Cheng
P.
и
Wong
K. W.
,
1995
, «
Модель с сосредоточенными параметрами для застойной теплопроводности пространственно-периодических пористых сред
»,
ASME JOURNAL OF HEAT TRANSFER
, Vol.
117
, стр.
264
–
269
.
7.
Охота
M. L.
и
Tien
C. L.
,
1988
, «
Влияние термической дисперсии на вынужденную конвекцию в фиброзной средах
.0003
»,
Междунар. J. Тепломассообмен
, Vol.
31
, стр.
301
–
309
.
8.
Lee, Y.C., Zhang, W., Xie, W., and Mahajan, R.L., 1993, «Охлаждение корпуса FlipChip с помощью чипа мощностью 100 Вт, 1 кв. см», Proceedings of the ASME Международная конференция по электронной упаковке , Vol. 1, стр. 419–423.
9.
Кавианы М., 1995, Основы теплообмена в пористых средах , Спрингер-Верлаг, Нью-Йорк.
10.
Kunii
D.
и
Smith
J. M.
,
1960
, «
Характеристики тепла»
9065,
AIHE. , Том.
6
, стр.
71
–
78
.
11.
Максвелл, Дж. К., 1891, A Трактат об электричестве и магнетизме , Том. 1, Oxford University Press, перепечатано Дувром, Нью-Йорк (1954).
12.
Nozad
I.
,
Carbonell
R. G.
, and
Whitaker
S.
,
1985
, “
Heat conduction in multiphase systems I: Теория и эксперименты для двухфазных систем
»,
Chem. Engng Sci.
, Том.
40
, стр.
843
–
855
.
13.
Sahraoui
M.
и
Kaviany
M.
,
1993
, «
Slip and No Slip Templice Temprod Temprod Templic Кондукция
”,
Междунар. J. Тепломассообмен
, Vol.
36
, №
4
, стр.
1019
–
1033
.
14.
Taylor, T.R., 1980, An Introduction to Error Analysis – The Study of Errors in Physical Measurements , University Science Books, Mill Valley, CA.
15.
Tien
C. L.
и
Vafai
K.
,
1979
, «
Статистические границы для эффективной термопроводной программы Миксфере и фибруковочной.0003
»,
AIAA Progress Series
, Vol.
65
, стр.
135
–
148
.
16.
Zehner
P.
и
Schlunder
E. U.
,
1970
, «
Термическая проводимость зерновых материалов. Ingr.-Tech
, Vol.
42
, стр.
933
–
941
.}

Металл, металлический элемент или сплав	Температура — 7 4 90 (0091 o C)	Thermal Conductivity — k — (W/m K)
Aluminum	-73	237
»	0	236
»	127	240
»	327	232
»	527	220
Алюминий — дюралюминий (94-96 % Al, 3-5 % Cu, следы Mg)	20	164
Алюминий — силумин (87 % Al, 13 % Si)	912 6 1924 164
Алюминий — силумин (87 % Al, 13 % Si)
Aluminum bronze	0 — 25	70
Aluminum alloy 3003, rolled	0 — 25	190
Aluminum alloy 2014. annealed	0 — 25	190
Алюминиевый сплав 360	0 — 25	150
Antimony	-73	30.2
»	0	25.5
»	127	21.2
»	327	18.2
»	527	16.8
Beryllium	-73	301
»	0	218
»	127	161
»	327	126
»	527	107
»	727	89
»	927	73
Beryllium copper 25	0 — 25	80
Bismuth	-73	9. 7
»	0	8.2
Boron	-73	52.5
»	0	31.7
»	127	18.7
»	327	11.3
»	527	8.1
»	727	6.3
»	927	5.2
Cadmium	-73	99.3
»	0	97.5
»	127	94.7
Cesium	-73	36.8
»	0	36.1
Chromium	-73	111
»	0	94.8
»	127	87. 3
»	327	80.5
»	527	71.3
»	727	65.3
»	927	62,4
Кобальт	-73	122
«
»
«
»
«
»
«1924	127	84.8
Copper	-73	413
»	0	401
»	127	392
»	327	383
»	527	371
»	727	357
»	927	342
Copper, electrolytic (ETP)	0 — 25	390
Copper — Admiralty Brass	20	111
Copper — Aluminum Bronze (95% Cu, 5% Al)	20	83
Медь — бронза (75% CU, 25% SN)	20	26
СПКЕР — БРАССА — ЖЕЛЕЙНАЯ БРУПА) (70%
99999999999999992 (70%.	111
Copper — Cartridge brass (UNS C26000)	20	120
Copper — Constantan (60% Cu, 40% Ni)	20	22.7
Copper — German Silver (62% Cu , 15% Ni, 22% Zn)	20	24.9
Copper — Phosphor bronze (10% Sn, UNS C52400)	20	50
Copper — Red Brass (85% Cu, 9% Sn, 6% Zn)	20	61
Cupronickel	20	29
Germanium	-73	96.8
»	0	66.7
»	127	43.2
»	327	27.3
»	527	19.8
»	727	17.4
»	927	17. 4
Gold	-73	327
»	0	318
»	127	312
»	327	304
»	527	292
»	727	278
»	927	262
Hafnium	-73	24.4
»	0	23.3
»	127	22.3
»	327	21.3
»	527	20.8
»	727	20.7
»	927	20.9
Hastelloy C	0 — 25	12
Inconel	21 — 100	15
Incoloy	0 – 100	12
Indium	-73	89. 7
»	0	83.7
»	127	75.5
Iridium	-73	153
»	0	148
»	127	144
»	327	138
»	527	132
»	727	126
»	927	120
Iron	-73	94
»	0	83.5
»	127	69.4
»	327	54.7
»	527	43.3
»	727	32.6
»	927	28. 2

Iron — Cast	20	52
Iron — Nodular pearlitic	100	31
Iron — Wrought	20	59
Lead	-73	36.6
»	0	35.5
»	127	33.8
»	327	31.2
Chemical lead	0 — 25	35
Antimonial lead (hard lead)	0 — 25	30
Lithium	-73	88.1
»	0	79.2
»	127	72.1
Magnesium	— 73	159
»	0	157
»	127	153
»	327	149
»	527	146
Magnesium alloy AZ31B	0 — 25	100
Manganese	-73	7. 17
»	0	7.68
Mercury	-73	28.9
Molybdenum	-73	143
»	0	139
»	127	134
»	327	126
»	527	118
»	727	112
»	927	105
Monel	0 – 100	26
Nickel	-73	106
»	0	94
»	127	80.1
»	327	65.5
»	527	67.4
»	727	71. 8
»	927	76.1
Nickel — Wrought	0 – 100	61 – 90
Cupronickel 50 -45 (Constantan)	0 — 25	20
Niobium (Columbium)	-73	52.6
»	0	53.3
»	127	55.2
»	327	58.2
»	527	61.3
»	727	64.4
»	927	67.5
Osmium	20	61
Palladium		75.5
Platinum	-73	72.4
»	0	71.5
»	127	71. 6
»	327	73.0
»	527	75.5
»	727	78.6
»	927	82.6
Plutonium	20	8.0
Potassium	-73	104
»	0	104
»	127	52
Red brass	0 — 25	160
Rhenium	-73	51
»	0	48.6
»	127	46.1
»	327	44.2
»	527	44.1
»	727	44.6
»	927	45. 7
Rhodium	-73	154
»	0	151
»	127	146
»	327	136
»	527	127
»	727	121
»	927	115
Rubidium	-73	58.9
»	0	58.3
Selenium	20	0.52
Silicon	-73	264
»	0	168
»	127	98.9
»	327	61.9
»	527	42.2
»	727	31. 2
»	927	25.7
Silver	-73	403
»	0	428
»	127	420
»	327	405
»	527	389
»	727	374
»	927	358
Sodium	-73	138
»	0	135
Solder 50 — 50	0 — 25	50
Steel — Carbon, 0.5% C	20	54
Steel — Carbon, 1% C	20	43
Steel — Carbon, 1.5% C	20	36
»	400	36
»	122	33
Steel — Chrome, 1% Cr	20	61
Steel — Chrome, 5% CR	20	40
Сталь — Хром, 10% CR	20	31
СТАЛЬ -НИКЛЕЛЬ, 15%. 1919
Steel — Chrome Nickel, 20% Cr, 15% Ni	20	15.1
Steel — Hastelloy B	20	10
Steel — Hastelloy C	21	8.7
Сталь — Никель, 10% NI	20	26
Сталь — Никель, 20%	20	9
.1923 10
Steel — Nickel, 60% Ni	20	19
Steel — Nickel Chrome, 80% Ni, 15% Ni	20	17
Steel — Nickel Chrome, 40% Ni, 15% Ni	20	11.6
Steel — Manganese, 1% Mn	20	50
Steel — Stainless, Type 304	20	14.4
Сталь — нержавеющая сталь, тип 347	20	14.3
Steel — Tungsten, 1% W	20	66
Steel — Wrought Carbon	0	59
Tantalum	-73	57. 5
»	0	57.4
»	127	57.8
»	327	58.9
»	527	59.4
»	727	60.2
»	927	61
Thorium	20	42
Tin	-73	73.3
»	0	68.2
»	127	62.2
Titanium	-73	24.5
»	0	22.4
»	127	20.4
»	327	19.4
»	527	19.7
»	727	20. 7
»	927	22
Tungsten	-73	197
»	0	182
»	127	162
»	327	139
»	527	128
»	727	121
»	927	115
Uranium	-73	25.1
»	0	27
»	127	29.6
»	327	34
»	527	38.8
»	727	43.9
»	927	49
Vanadium	-73	31. 5
»	0	31.3
»	427	32.1
»	327	34.2
»	527	36.3
»	727	38.6
»	927	41.2
Zinc	-73	123
»	0	122
»	127	116
»	327	105
Zirconium	-73	25.2
»	0	23.2
»	127	21.6
»	327	20.7
»	527	21.6
»	727	23. 7
»	927	25.7

РубрикаРазное

Теплопроводность высокая: Таблицы теплопроводимости материалов (металлы, бетон, гранит, дерево и др.)

Высокая теплопроводность — металл — Большая Энциклопедия Нефти и Газа, статья, страница 1

Значение, Определение, Предложения .

Значение слова «ВЫСОКИЙ»

Значение слова «ТЕПЛОПРОВОДНОСТЬ»

Предложения с «высокая теплопроводность»

Uddeholm Coolmould — Высокая теплопроводность

%d1%82%d0%b5%d0%bf%d0%bb%d0%be%d0%bf%d1%80%d0%be%d0%b2%d0%be%d0%b4%d0%bd%d0%be%d1%81%d1%82%d1%8c — English translation – Linguee

Тепловые свойства меди

МЕДЬ

МЕТАЛЛОПРОКАТ

меди, латуни и алюминия, теплопередача

Что такое теплопроводность

Показатели для стали

Влияние концентрации углерода

Значение в быту и производстве

Топ-10 теплопроводных материалов

Алмаз – 2000 – 2200 Вт/м•К

Серебро – 429 Вт/м•K

Медь – 398 Вт/м•K

Золото – 315 Вт/м•К

Нитрид алюминия – 310 Вт/м•K

Карбид кремния – 270 Вт/м•K

Алюминий – 247 Вт/м•К

Вольфрам – 173 Вт/м•K

Графит 168 Вт/м•K

Цинк 116 Вт/м•К

Ссылки

Высокая теплопроводность цепочечного аморфного политиофена

Предметы

Abstract

Соответствующие статьи

Новые гибкие теплопроводящие пленки: механизм, изготовление, применение

Происхождение высокой теплопроводности в распутанных пленках полиэтилена сверхвысокой молекулярной массы: баллистические фононы в увеличенных кристаллах

Перенос тепла через пропагон-фононное взаимодействие в эпитаксиальных аморфно-кристаллических мультислоях

Варианты доступа

История изменений

17 июня 2014 г.

Ссылки

Благодарности

Информация об авторе

Авторы и представители

Взносы

Автор, ответственный за переписку

Декларации этики

Конкурирующие интересы

Права и разрешения

Происхождение высокой теплопроводности в распутанных пленках полиэтилена сверхвысокой молекулярной массы: баллистические фононы в увеличенных кристаллах

Новые гибкие теплопроводящие пленки: механизм, изготовление, применение

Перенос тепла через пропагон-фононное взаимодействие в эпитаксиальных аморфно-кристаллических мультислоях

Созданные фононами материалы с экстремальной теплопроводностью

Сверхнизкая теплопроводность и высокая термоэлектрическая эффективность в кристаллах SnSe

Abstract

Соответствующие статьи

Настраиваемые квантовые промежутки для развязки переноса носителей и фононов, что приводит к высокоэффективным термоэлектрикам

Стеклянная теплопроводность в монокристалле Cs3Bi2I6Cl3

Схождение нескольких валентных зон и сильное рассеяние фононов приводят к высоким термоэлектрическим характеристикам в PbSe p-типа.

Варианты доступа

Ссылки

Благодарности

Авторская информация

Авторы и принадлежность

Вклады

Автор, ответственный за переписку

Заявление об этике

Конкурирующие интересы

Рисунки и таблицы с расширенными данными

Расширенные данные

Расширенные данные Рис. 2. Анализ EBSD на поверхности

Расширенные данные Рис. 3 Холловские транспортные свойства кристаллического SnSe.

Расширенные данные Рис. 4 Электронные зонные структуры низкотемпературной (

Дополнительные данные Рис. 5 Ширина запрещенной зоны SnSe при комнатной температуре.

Расширенные данные Рис. 6 Термоэлектрические свойства в зависимости от температуры для кристаллического SnSe в различных направлениях.

Расширенные данные Рис. 7. ПЭМ-изображения монокристалла SnSe высокого разрешения вдоль четырех осей зон и SAD вдоль оси низшей зоны (на вставках).

Расширенные данные Рис. 8. Моделирование SAD для SnSe.

Расширенные данные Рис. 9 Дифференциальный термический анализ SnSe.

Расширенные данные Рис. 10 Воспроизводимость и термоэлектрические свойства в зависимости от температуры для семи образцов кристаллов SnSe вдоль оси

Слайды PowerPoint

Слайд PowerPoint для рис.

Слайд PowerPoint для рис. 2
