Датчик влажности воздуха: ёмкостной, резистивный сенсор, обзор
Датчик влажности имеет еще одно название – гигрометр. Он представляет собой прибор для измерения уровня влажности. Последний показатель является важным как для повседневной жизни, так и для производственных процессов.
В быту от влажности зависит самочувствие обитателей дома. Что касается производственных процессов, то некоторым приборам важен уровень влажности, под него даже проводят их настройку.
Терминология
Следует разобраться, что собой представляют датчики влажности воздуха, поскольку не все пользователи понимают, для каких показателей они используются.

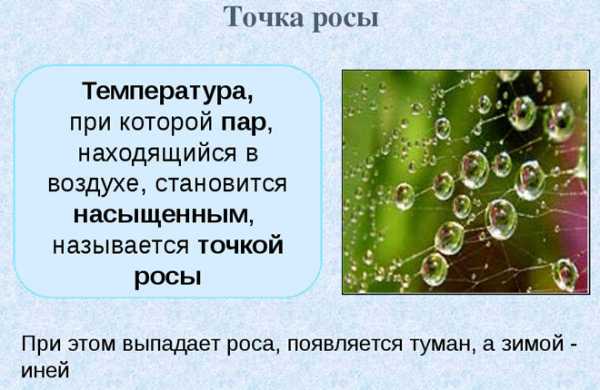

Существует абсолютная и относительная влажность воздуха. Первая означает точное количество воды в воздухе (измеряется в г/куб.м). При этом содержание влаги можно определить и в процентном соотношении. У данного показателя есть предел – 100%. Это наибольшая величина, которую называют также порогом максимального насыщения. Еще одно ее название – влагоемкость. Процесс конденсации стартует как раз с этого предела.
Между влагоемкостью и температурой среды есть взаимосвязь. Чем выше температура, тем большее количество влаги может собираться все в том же объеме воздуха. Поэтому и цифровые, и аналоговые приборы часто оснащаются дополнительно температурным датчиком.
Отношение показателя влагоемкости к абсолютной влажности и представляет собой относительную влажность воздуха. Когда эти величины будут равны друг другу, наступает состояние, называемое «точкой росы».
В этой терминологии нужно разобраться до того, как отправиться покупать прибор, поскольку датчики подбираются с учетом целого ряда критериев.
Виды датчиков и их принцип работы
Датчики влажности бывают разных видов. В продаже можно встретить 4 основных типа подобных приборов:

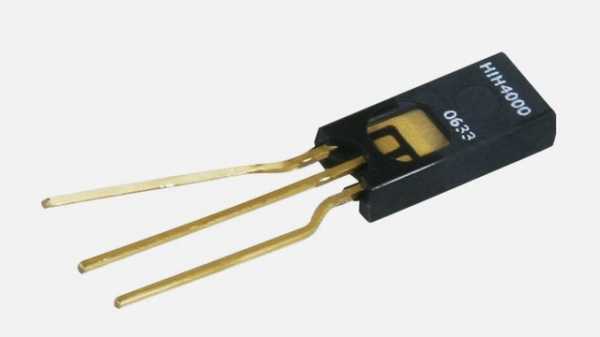

- Емкостной датчик влажности. Представляет собой воздушный конденсатор. Устройства применяются и для промышленного оборудования, и для бытовой техники. С конструктивной точки такой гигрометр состоит из подложки, на которой находится тонкопленочный полимерный элемент. Подложка делается из керамики, стекла или кремния. Преимущества таких приборов состоят в том, что они могут работать при высокой температуре, а в промышленности важна их стойкость к химическим испарениям.
- Резистивный датчик. Принцип его работы основан на изменении показателя сопротивления гигроскопичного материала, которое происходит в зависимости от уровня содержания влаги. Детекторы такого типа чаще всего используются в быту.

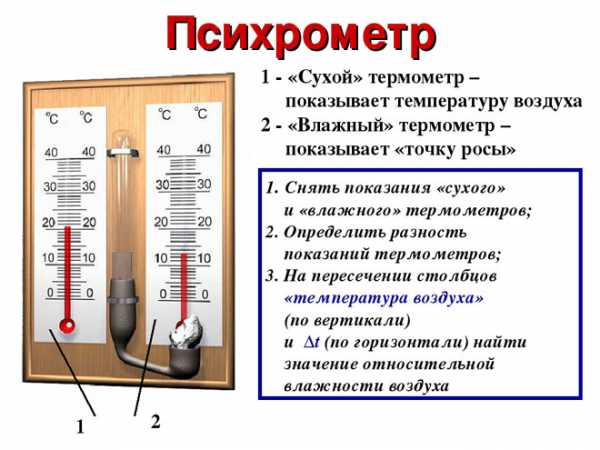

- Психометрический датчик. В данном случае его работа основана на том, что при испарении происходит потеря тепла. В такой конструкции используются 2 детектора: сухой и влажный. Измеряется разница температуры, что позволяет определить уровень содержания влаги в воздухе. Когда-то такие счетчики применялись реже, поскольку нужно было постоянно сверяться с таблицами. Сегодня это цифровые приборы высокой точности, и ими пользоваться совсем несложно.

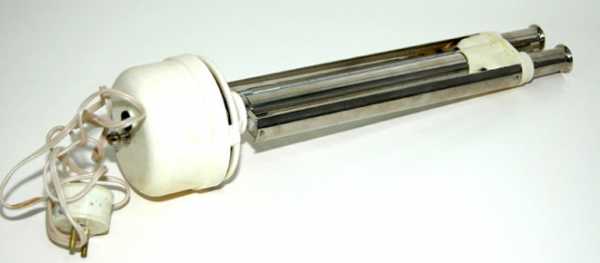

- Аспирационные датчики. Они похожи на психометрические, но их конструкцией предусмотрено наличие вентилятора, который отвечает за принудительное нагнетание газа или воздушной смеси. Такие устройства целесообразно устанавливать там, где движение воздуха характеризуется слабостью и прерывистостью.
Независимо от того, емкостной датчик относительной влажности или психометрический прибор, пользователя интересует их надежность. То есть то, насколько хорошо при сырости работает это устройство, какие факторы могут повлиять на точность измерений и т.д.
Устройство детекторов резистивного типа
Приборы влажности этого типа должны фиксировать изменения электрического сопротивления в гигроскопической среде. Речь идет о таких материалах, как соль, проводящий полимер, другие типы подложки. Чаще всего используется все-таки второй вариант. Чтобы понять принципы определения – как измерять измерения влажности этим прибором, нужно рассмотреть его устройство.
Датчики влажности резистивного типа представляют собой электроды из металлического сплава, которые накладывают на подложку с применением фоторезистора, либо второй вариант – электроды наматывают на пластиковый или стеклянный цилиндр. Подложку покрывают ранее упомянутым проводящим полимером или солевым раствором. Иногда подложка обрабатывается другим химическим соединением, в том числе кислотой.
Когда на чувствительные элементы попадает водяной пар, происходит распад ионных групп, что увеличивает электрическую проводимость. Ее замеры помогают установить уровень влажности.
Сенсор подобного типа работает достаточно быстро. Для большинства моделей такого оборудования время отклика составляет 10-30 секунд. Диапазон сопротивлений может колебаться в пределах от 1 кОм до 100 мОм. Портативные многокомпонентные датчики обладают меньшим количеством функций, чем их более дорогие аналоги. Но для бытовых целей и этого хватает.
Использование электронного цифрового датчика влажности воздуха такого типа позволяет добиться хорошей точности измерений. Калибровка оборудования проводится в специальной компьютерной системе.
Резистивные датчики устойчивы к воздействию окружающей среды. Они могут работать от -40°С до +100°С. Кроме того, такие приборы нормально служат в течение как минимум 5 лет даже на производстве, не говоря уже о бытовом использовании.
Но точка, в которой они установлены, все-таки имеет значение. Если на них постоянно действуют химические пары или масла, срок службы ниже.
Краткий обзор имеющихся на рынке устройств, их применение

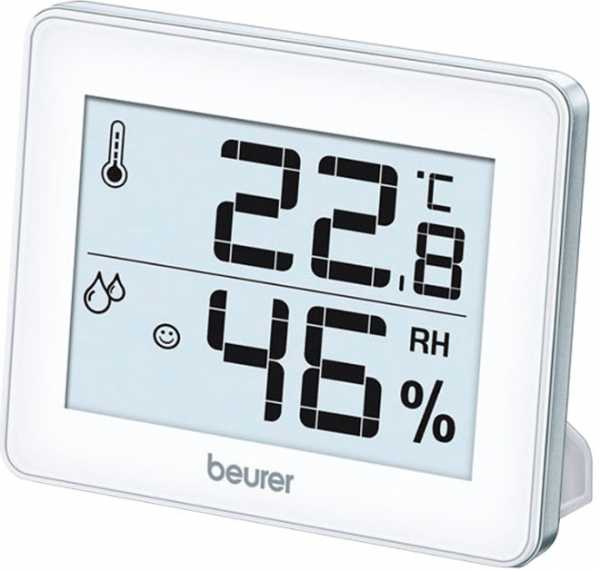

Глядя, как конденсат попадает на зеркало в ванной комнате, люди задумываются об установке прибора влажности в помещении. Особенно, когда там работает сразу несколько электрических приборов. К выбору датчика влажности в ванную комнату стоит подойти с ответственностью.

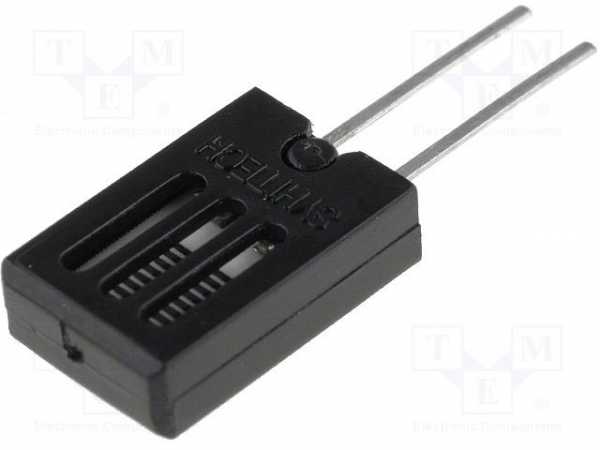

Среди приборов резистивного типа считается неплохим вариантом модель SYH-2RS. Она может работать при температуре до +85°С и отличается неплохими техническими характеристиками. Погрешность датчика составляет всего около 5%. А одним из его преимуществ является компактность.
Толщина корпуса не превышает 2,9 мм, длина – около 10 мм; после установки прибор практически незаметен, то есть не испортит интерьер. Он работает от бытовой сети в 220 В.
Как и многие современные датчики, даже может преодолеть основной недостаток резистивных приборов, который заключается в том, что при наличии конденсата точность их показаний снижается. Тем не менее чаще всего вместо этой модели используют более дешевые китайские аналоги.
Среди товаров, произведенных в Поднебесной, большинство датчиков выпускают неизвестные изготовители. Из китайских наибольшей популярностью пользуются DHT22 и DHT11. Второй вариант стоит дешевле, но первый является более качественным.
Такие приборы ставят одновременно с вентилятором. Поэтому некоторые владельцы квартир на датчиках как раз экономят, предпочитая китайские изделия, хотя у них и температурный диапазон меньше, и срок службы может не дотягивать до 5 лет.
