Загородная усадьба, как правило, не имеет центрального водоснабжения. В этом случае источником воды являются скважина или колодец, откуда с помощью насоса жидкость нагнетается в систему домашнего водопровода.

Потребление воды – непостоянная величина. Иногда надо набрать стакан воды из крана, а в другом случае – наполнить ванную. В обоих случаях при открытии крана давление воды в системе упадет и включится насос, но если для ванной насос проработает 10 минут, то для стакана воды хватит и 5 секунд. А если надо набрать несколько стаканов воды с интервалом в полминуты, то насос будет включаться для каждого из них – такой режим работы неприемлем для электродвигателя и он быстро выходит из строя. Чтобы этого не случилось, в трубопровод встраивается гидроаккумулятор для систем водоснабжения.

Гидроаккумулятор в частном доме поможет избежать проблем с водоснабжением

Назначение и принцип работы

Основная задача, которая ложится на гидробаки для систем водоснабжения – накапливать некоторый объем жидкости и отдавать ее в водопроводную систему при падении давления в трубах. Таким образом, в системе есть запас воды и при кратковременных открытиях кранов (набрать воды в чайник или сполоснуть руки) насос не срабатывает, так как вода поступает из гидробака.

Как итог, основной принцип работы гидроаккумулятора в системе водоснабжения – уменьшить количество включений/выключений водяного насоса, а значит – увеличить его срок службы.

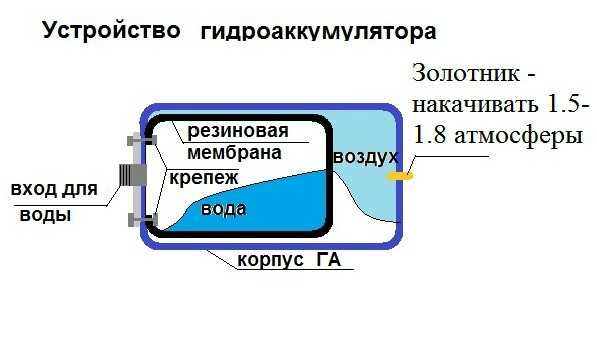

Конструктивно гидробак представляет собой герметичный полый цилиндр из металла. Внутри находятся мембрана, которую еще называют «груша», из специальной резины – бутила или синтетического этилен-пропиленового каучука. Эти материалы прочны, соответствуют всем санитарно-гигиеническим требованиям и устойчивы к бактериям. Мембрана разделяет полость на две части, в одной из которых накапливается вода. Вторая занята сжатым воздухом, который и выталкивает воду из гидробака в систему при открытии крана.

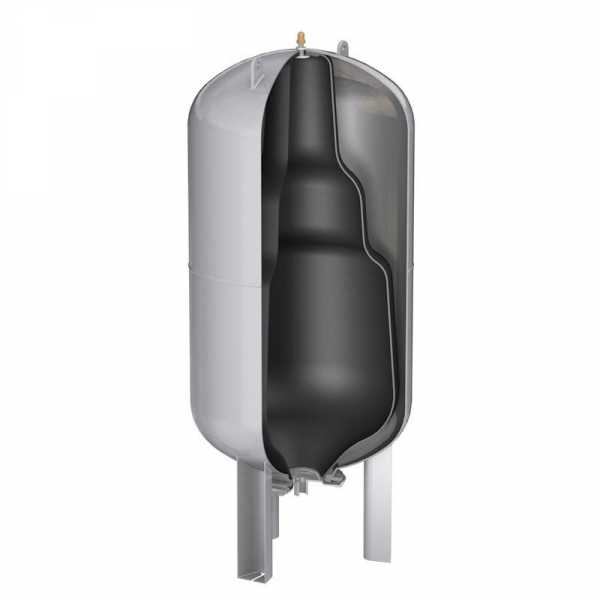

Аппарат состоит из полого цилиндра и гибкой мембраны внутри

Работа гидроаккумулятора происходит циклично:

  1. При уменьшении давления воды в системе (когда вода из гидробака уже выбрана) срабатывает датчик давления, и происходит запуск насоса для подачи воды.

  2. «Груша» заполняется водой, ее объем увеличивается. Воздух сжимается, давление в баке растет.

  3. Реле давления подает сигнал, и насос прекращает свою работу.

  4. При потреблении воды вновь срабатывает реле давления и цикл повторяется.

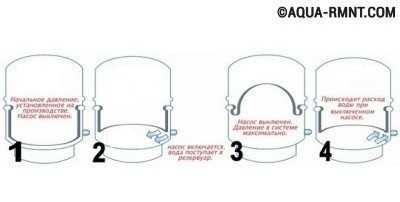

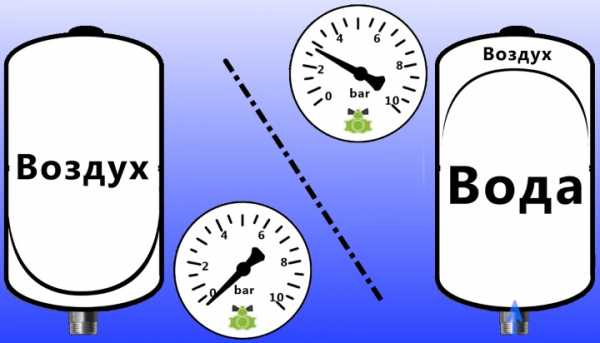

Начало и конец рабочего цикла гидроаккумулятора

Преимущества установки гидробака

Существует ряд причин, для чего нужен гидроаккумулятор в системе водоснабжения:

  1. Главная задача – благодаря гидроаккумулятору запуск и выключение насоса происходят реже. Двигатель не перегревается и дольше не выходит из строя.

  2. Кроме создания запаса воды накопитель смягчает гидравлические удары в системе водопровода. Воздух, содержащийся внутри баллона, уменьшает перепады давления в трубопроводе благодаря способности к сжатию. Как итог, меньше изнашиваются все элементы системы.

  3. Во время отключения электричества в гидробаке остается резервный запас воды, что важно при частых перебоях случае в электроснабжении.

Типы конструкций и их устройство

В зависимости от используемого насоса и расположения насосной станции, в быту применяются гидроаккумуляторы горизонтальной и вертикальной установки.

Такие типы формовки позволяют вписать их в пространство любого технического помещения. Устанавливать агрегат нужно с расчетом на его удобное обслуживание. Нужно предусмотреть доступ для ремонта и, при необходимости, слива воды.

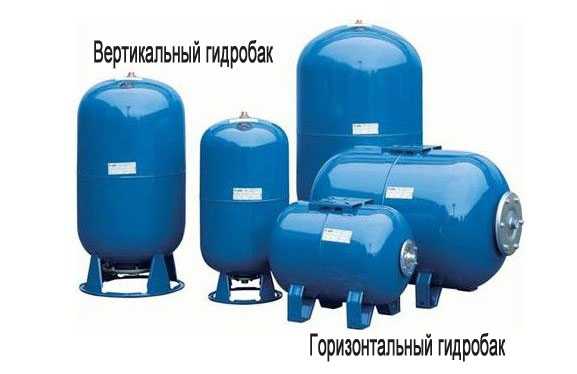

Вертикальные и горизонтальные гидроаккумуляторы впишутся в любое помещение

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа и проектирования канализации и водоснабжения. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Наиболее рационально подключение горизонтальных гидробаков к наружным насосам, а вертикальных – к погружным, но в любом случае окончательное решение надо принимать на месте в зависимости от параметров всей системы.

В работе агрегатов принципиальных отличий нет. Разница в способе стравливания лишнего воздуха, который скапливается во время эксплуатации в водопроводной системе. При больших объемах воды, проходящей через накопитель, из нее выделяется растворенный воздух. Он может создавать воздушные пробки и затруднять работу системы.

В конструкциях с вертикальным расположенным цилиндром отверстие с клапаном находится в верхней части агрегата, т.к. воздух собирается в верхней части цилиндра. В горизонтальных гидробаках обычно такого устройства нет. Требуется дополнительный монтаж трубопровода из шарового крана, сливной трубки и ниппеля.

В накопителях объемом до 100 л устройств для выпуска воздуха нет. Лишний газ удаляется после полного слива воды.

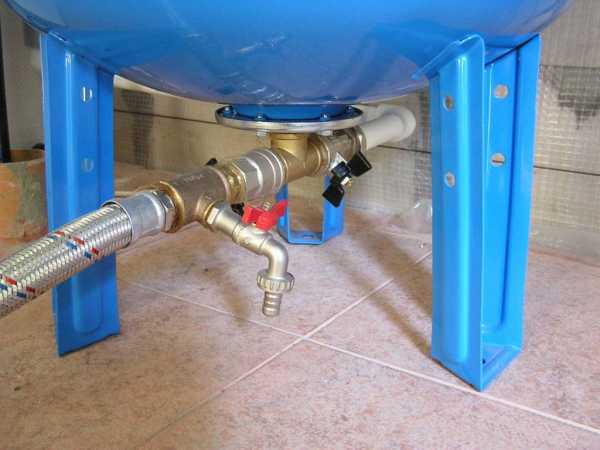

Слив воды производится стандартным краном на входе

Почему нужно уметь подбирать гидробак

Чтобы оборудование хорошо функционировало и обеспечивало водой жителей дома, нужно не только знать, что такое гидроаккумулятор для систем водоснабжения, но и как его правильно подобрать.

Если объем накопителя недостаточный, то насос будет работать в усиленном режиме, для того, чтобы обеспечить необходимое давление в сети.

При излишнем объеме гидробака такой проблемы не будет, кроме того, в емкости постоянно будет некоторый объем воды, который можно будет использовать, например, в случае отключения электричества. Но не стоит гнаться за размером, ведь основным назначением оборудования является поддержание давления для распределения жидкости в сети. А для запаса воды можно подобрать другой, менее дорогой резервуар, например, из пластика.

У каждой вещи свое назначение – с хранением воды «про запас» лучше справится обычная пластиковая емкость

Это может быть интересно! В статье по следующей ссылке читайте про гидроудар в системе водоснабжения.

Расчет оптимального объема гидробака

Правильно подобранный объем гидробака позволит:

  • обеспечить достаточный уровень потребления воды,

  • оптимально использовать насосное оборудование,

  • продлить срок службы накопителя и элементов системы.

Существует несколько способов, как подобрать гидроаккумулятор для систем водоснабжения и рассчитать необходимый объем накопителя.

Итальянские инженеры разработали методику расчета UNI 8192. Подбор осуществляется по трем параметрам: максимальному расходу воды, количеству допустимых включений насоса в час и высоты подачи воды.

При небольшой потребности в водоснабжении, например, для семьи из 2-3 человек, живущей в одноэтажном доме, объем гидробака можно не рассчитывать. Достаточно будет 24-литровой емкости.

Для домов большей этажности и с немалым количеством точек потребления воды, следует произвести расчет.

Нужный размер гидробака можно выбрать только на основании расчетов

Он проводится по схеме:

  1. По таблицам определяются суммарные коэффициенты потребления воды в зависимости от используемого оборудования.

  2. Рассчитывается максимальный расход воды. Например, при совместной работе душа, смывного бачка и крана на кухне этот показатель будет равен 30л/мин (Qmax).

  3. Расчетное количество включений насоса в час (для комфортной работы) принимается за а=15. При более интенсивной работе мембрана гидробака совершает слишком частые колебания, что приводит к ее преждевременному разрушению. К тому же производительность насоса не дает возможности полностью заполнить накопитель водой. Насос при непрерывной работе перегревается и быстрее выходит из строя.

  4. Следующая важная величина – максимальное и минимальное давление для срабатывания реле. Для двухэтажных домов эти значения 3 бар и 1,5 бар соответственно (Pmax и Pmin). В расчете участвует начальное давление газа в установке P0=1,3 бар.

  5. Необходимый объем определяется по формуле: V=16,5 x Qmax x Pmax x Pmin /(a x (Pmax-Pmin)x P0)=16,5х30х3х1,5/(15х(3-1,5)х1,3)=76 л.

Ближайшим по значению является бак объемом 80 л.

Гидроаккумулятор для систем водоснабжения с такой вместимостью позволит выполнить потребности в водоснабжении жителей 2-х этажного дома при трех работающих одновременно точках разбора воды.

Как правильно рассчитать и подобрать гидроаккумулятор можно посмотреть на видео:

Нужен ли запас емкости

Дополнительный объем воды, хранящейся в гидробаке, не отражается на его эксплуатации. Основной функцией агрегата является поддержание давления в водопроводной сети.

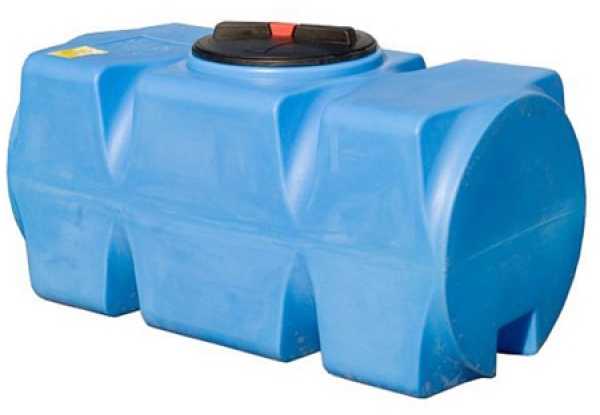

Если необходим значительный запас воды, проще и значительно дешевле встроить в систему резервный бак из пластика. Поэтому при подборе оборудования приобретать гидроаккумулятор с запасом не имеет смысла.

При увеличении потребности в водообеспечении, например, при увеличении числа жильцов или количества потребляющей воду бытовой техники, можно дополнительно установить еще один гидробак небольшого объема. Их производительность суммируется. Место установки дополнительного гидробака не играет важной роли.

При необходимости в систему можно установить несколько гидробаков

Это может быть интересно! В статье по следующей ссылке читайте про пластиковые водостоки для крыши.

Расчет давления в гидроаккумуляторе

Для того, чтобы оборудование эффективно работало и обеспечивало нужды жильцов дома, давление в гидробаке должно быть избыточным.

Чтобы вода поступала к верхней точке разбора, давление воздуха в цилиндре должно быть больше гидростатического, создаваемого столбом жидкости высотой от нижней до верхней точки водопотребления. Например, для двухэтажного здания эта величина равна Р мин = 0,7 бар (10 м =1 бар). Перепад высот в данном случае около 7 м.

Для устойчивой работы необходима разница в 0,5-0,6 бар между давлениями в нижней и верхней точками.

Таким образом, номинальное давление в гидроаккумуляторе Рном =0,6+0,7=1,3 бар

Заводские настройки предусматривают необходимое давление 1,5-2 бар, что является оптимальным для работы гидроаккумулятора. Для его контроля в устройство вмонтирован тонометр.

Тонометр необходим для контроля давления в гидробаке

При отклонении параметра давления в меньшую сторону его можно скорректировать, накачав воздух автомобильным насосом, для чего в корпусе устройства предусмотрен ниппель.

Установка, тестирование, подключение

Просто смонтировать гидробак не является сложной задачей – более насущной проблемой обычно является грамотный выбор объема и рабочего давления, поэтому лучше если все работы в комплексе будут проводить специалисты.

В первую очередь подбирается место под установку, которое должно соответствовать следующим требованиям:

  • вибрация и шум от работающего оборудования не мешают жильцам,

  • существует достаточное пространство для обслуживания и ремонта гидробака,

  • обеспечена надежная опора на ровное и выставленное строго горизонтально основание.

При установке используются амортизирующие прокладки из резины, которые частично гасят вибрацию.

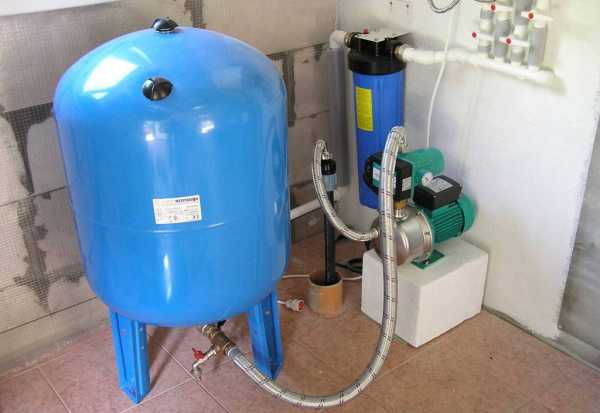

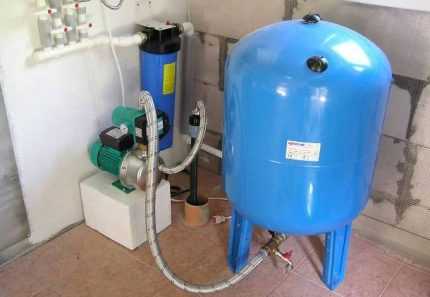

Для установки гидробака необходимо надежное основание

Подключение гидроаккумулятора к системе водоснабжения проводят в следующем порядке:

  1. Подготавливается ровная площадка на прочном основании, например, бетонном полу подвала.

  2. Гидробак устанавливается на основание, используя специальные прокладки.

  3. Проводятся контрольные измерения давления в цилиндре в нерабочем состоянии. Оно должно быть не менее 1,5 бар (атм). Это заводская настройка. При недостаточном давлении можно воспользоваться автомобильным насосом.

  4. На патрубок гидроаккумулятора устанавливается штуцер, имеющий пять выходов.

  5. Поочередно подключаются водяной насос, водопроводная труба, манометр и реле давления к выходам штуцера.

Для уменьшения вибрации применяют гибкие переходники. Их устанавливают на участке подключения агрегата к водопроводу. Следует следить за тем, чтобы просвет переходника не был меньше диаметра подключаемой трубы.

Подключение насоса к гидробаку показано на видео:

  1. Гидробак заполняется водой и проверяется на наличие течей. При необходимости проводится дополнительная герметизацию резьбовых соединений.

Заливать в бак воду нужно очень медленно, чтобы избежать разрыва мембраны. При долгом хранении возможно слипание «груши», при постепенном наполнении гибкая форма плавно расправится.

  1. Подключается электропитание и настраивается реле давления согласно инструкции к оборудованию.

При использовании погружного насоса необходимо установить обратный клапан. Он препятствует обратному оттоку воды в скважину.

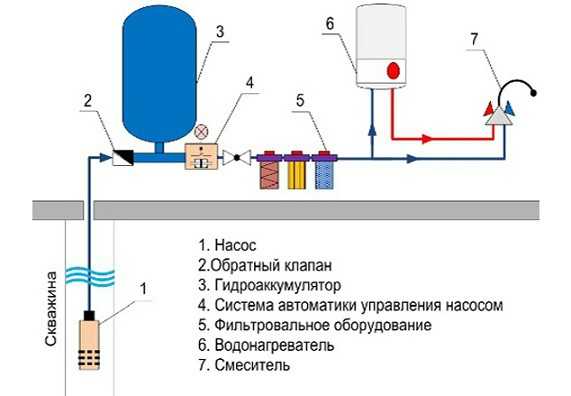

Схема подключения гидроаккумулятора к элементам водопроводной сети.

Популярные модели

Покупатель, приобретая гидроаккумулятор, основное внимание уделяет объему цилиндра. На сегодняшний день выпускаются и используются в быту модели вместимостью от 10 л до 200 л.

По данным опроса российской интернет-аудитории наиболее востребованными являются гидробаки объемом 76-100 л, 11-25 л и 26-50. Для дачных участков часто покупают накопители до 10 л. Вертикальная установка в числе приоритетных.

Обычно, какой купить гидроаккумулятор для систем водоснабжения, выбирают просто по соотношению цена-качество. Производители предлагают модели, сочетающие в себе различную комплектацию и достойное качество по разумной цене. Рейтинг производителей выглядит следующим образом: Reflex, Jeelex, Wester, UNIPUMP, CIMM.

Это может быть интересно! В статье по следующей ссылке читайте про водоснабжение частного дома.

Заключение

Гидроаккумулятор – необходимый элемент для системы водоснабжения частного дома, который обеспечит долговечную работу насоса и бесперебойное снабжение водой. Чтобы аппарат прослужил долго и не требовал частых ремонтов, его нужно правильно подобрать и грамотно установить, для чего рекомендуется воспользоваться услугами грамотных специалистов. Разобравшись для чего нужен гидроаккумулятор, можно планировать его установку и искать хороших специалистов, которые сделают все на высшем уровне.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Гидроаккумулятор для систем водоснабжения: все что нужно знать

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Для городских жителей гидроаккумулятор для систем водоснабжения (водяной аккумулятор или гидробак) понятие совершенно незнакомое. Купив, например, дачу или загородный дом в районе без центрального водопровода, владельцы ошеломлены множеством сложных аббревиатур, технических требований, понятий. Таких как: автономная система водоснабжения, глубинный насос с частотным преобразователем, настройка минимального и максимального давления, максимальное количество включений глубинного насоса. И все это только для того, чтобы в доме из крана текла вода. В этой статье мы расскажем о роли  этого приспособления в системах насосного типа.

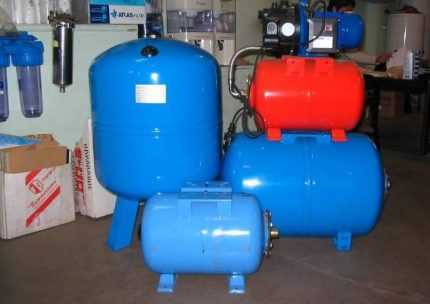

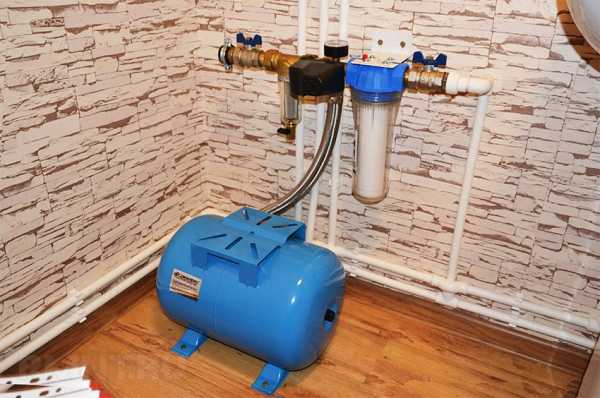

Наиболее распространенный вид гидробака

Обратите внимание! Не путать с расширительным баком для системы отопления, эти два устройства похожи по форме и конструкции. В большинстве своём расширительный бак имеет красный цвет, а гидроаккумулятор синий, но не всегда. Уточните у менеджера продаж, при приобретении, какую функцию должен выполнять требуемый вам прибор.

Содержание статьи

Для чего нужен гидроаккумулятор для систем водоснабжения

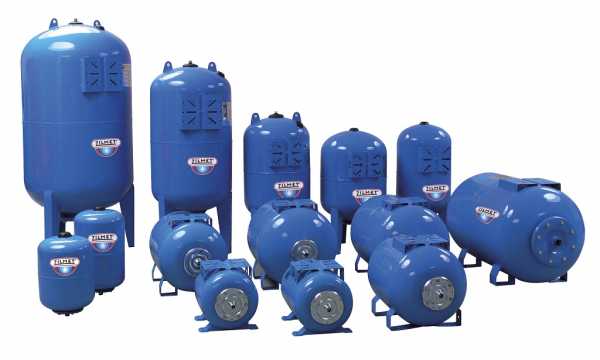

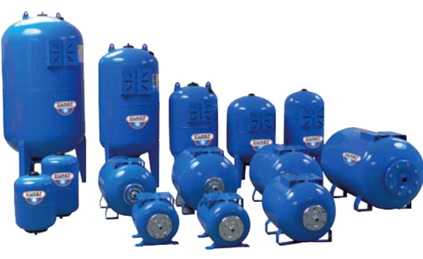

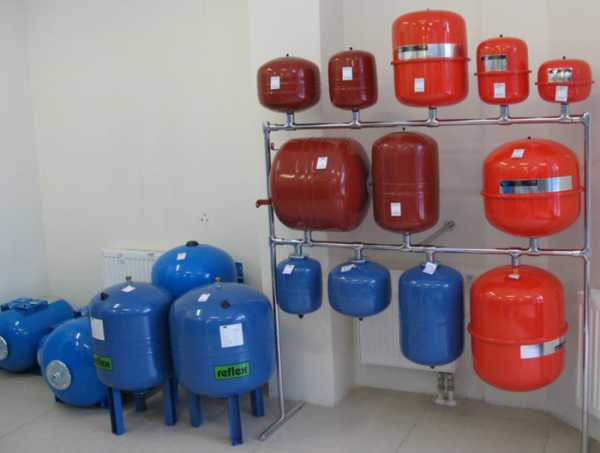

Различные виды форм и цветовой гаммы водяных аккумуляторов и расширительных баков

Этот конструктивный элемент имеет два основных назначения:

  • Обеспечение бесперебойной и равномерной работы насосной станции;
  • Обеспечение надежности и целостности системы ГВС (горячее водоснабжение).

Роль гидроаккумулятора в работе насосной станции

При отсутствии центрального водопровода владельцы частных домов,  для подачи воды в дом бурят скважину или возводят колодец, оборудованный глубинным насосом. С его помощью вода подаётся в помещение, заполняет водяной аккумулятор, обязательно фильтруется и разветвляется по местам потребления.

Схема простой системы водоснабжения

Рассмотрим более подробно работу этой схемы. При быстром открытии и закрытии водяного крана, например вы сполоснули руки, расходуется малое количество воды и именно в этот момент начинается работа гидроаккумулятора. Насос не включался, напор был создан давлением мембраны водяного аккумулятора, так как в нём содержится определённое количество воды. Многочисленные источники утверждают, что аварийный запас воды и есть главная функция, которую выполняет гидроаккумулятор для систем водоснабжения. Эти сведения неверны. Агрегат ёмкостью 100 литров способен вместить не более 35 литров воды.

Первостепенная цель установки этого агрегата – сберечь дорогостоящий глубинный насос от перегрева и нерациональных запусков. При отсутствии этого устройства насос, в описанном выше случае, запустится и тут же выключится, не набрав максимальной мощности. В этот момент в контуре создается гидроудар, то есть резкий перепад давления. Агрегат при совокупности этих факторов быстро выйдет из строя. Вывод – гидроаккумулятор в системах водоснабжения служит для равномерного распределения давления в контуре и долгосрочной работы насосного оборудования.

Гидроудар в водопроводной трубе

Гидроаккумулятор в системе ГВС

Существуют три основных вида горячего водоснабжения с использованием гидробака:

  • Монтаж бойлера косвенного нагрева;

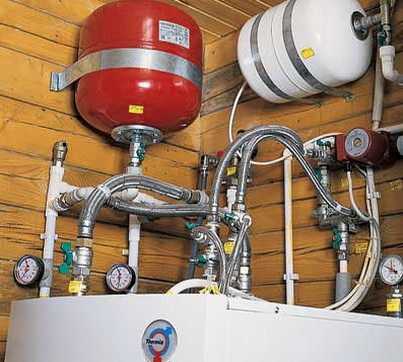

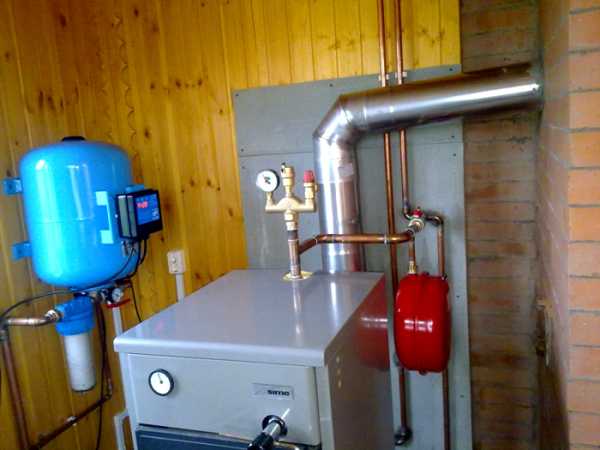

Система ГВС с бойлером косвенного нагрева

  • Установка двухконтурного твердотопливного котла, с функцией подачи горячей воды;

Горячее водоснабжение при эксплуатации двухконтурного котла

  • Схема с одноконтурным котлом в совокупности с бойлером косвенного нагрева.

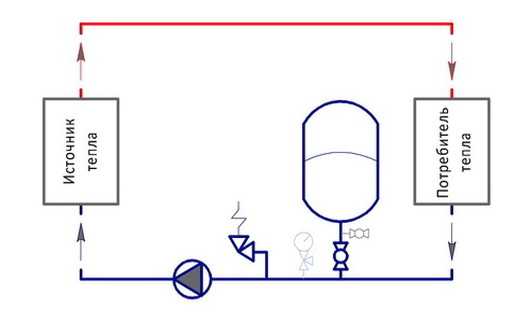

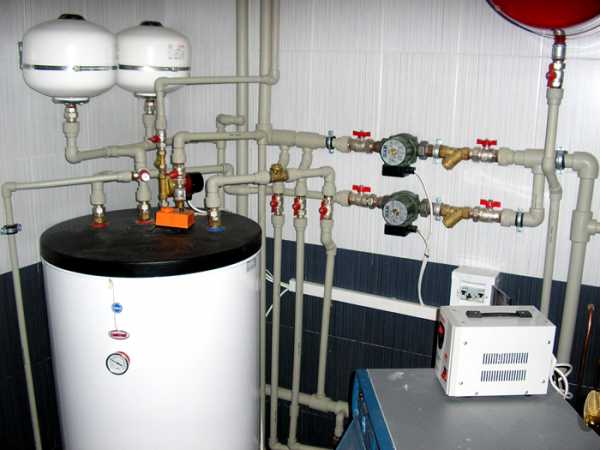

Рабочая схема при эксплуатации одноконтурного котла и бойлера

В любом из вариантов водяной аккумулятор исполняет роль расширительного бака, так как вода при нагреве увеличивается в объеме, и этот прибор компенсирует количество воды. Несмотря на тот факт, что и в бойлере, и в твердотопливном котле установлена группа безопасности в виде пропускного клапана, при постоянном срабатывании пропускной клапан быстро выходит из строя, это влечёт за собой повреждения котла или течь в контуре водоснабжения.

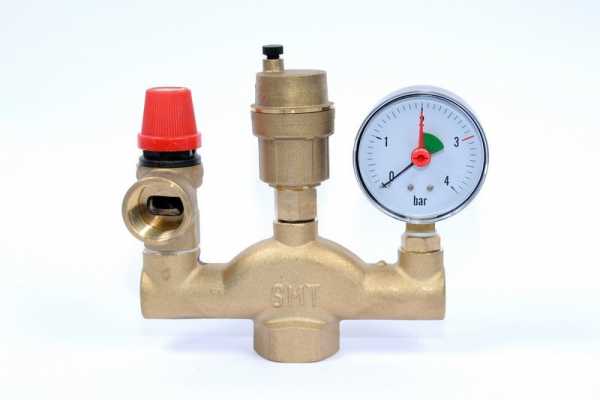

Группа безопасности твердотопливного котла

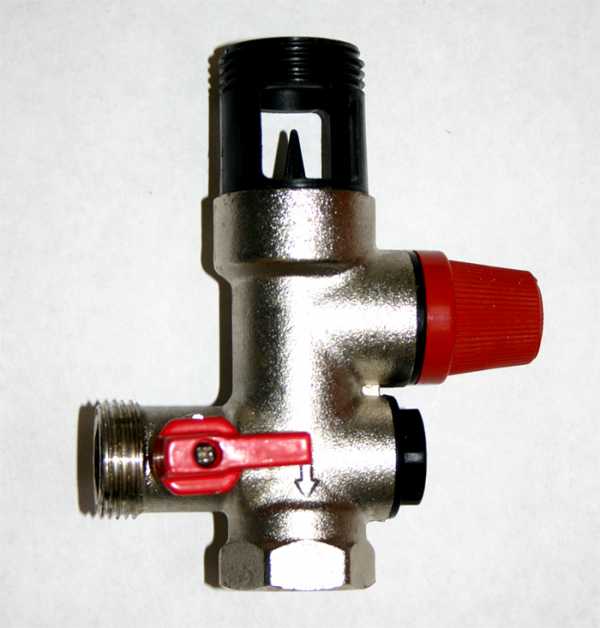

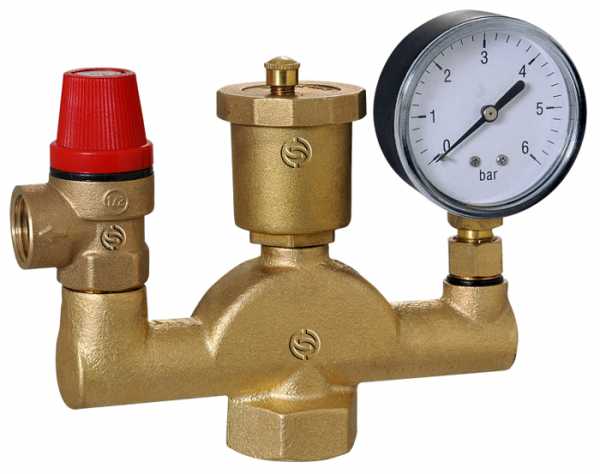

Группа безопасности бойлера

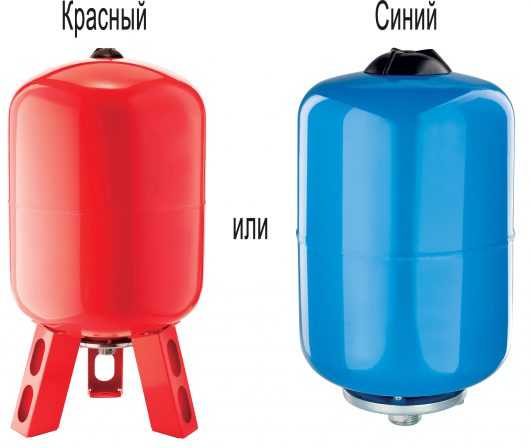

Обратите внимание! Внешний вид и форма гидро аккумуляторного бака для холодного водоснабжения очень схожи с гидроаккумулятором для ГВС. Их различие в температурной стойкости встроенной мембраны. При покупке внимательно читайте технические характеристики устройства. Не опытные менеджеры зачастую предлагают не нужный вам образец.

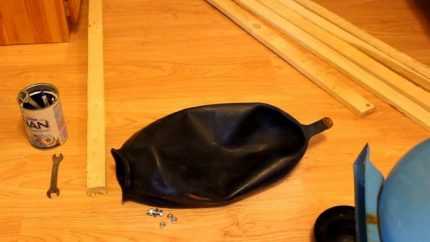

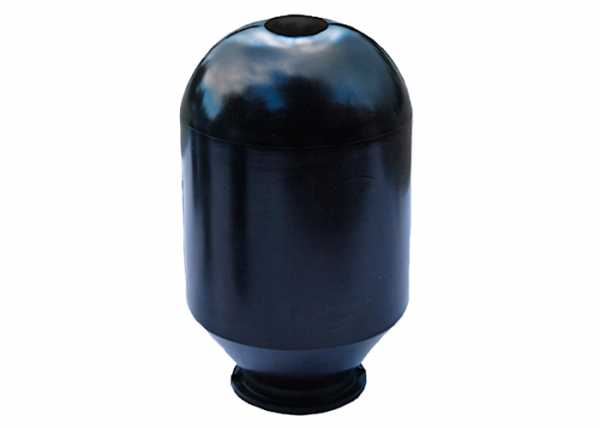

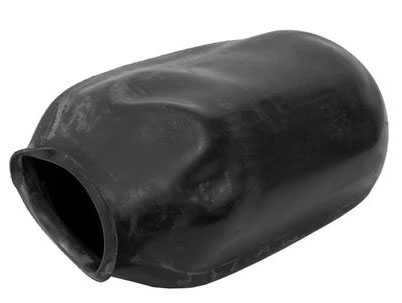

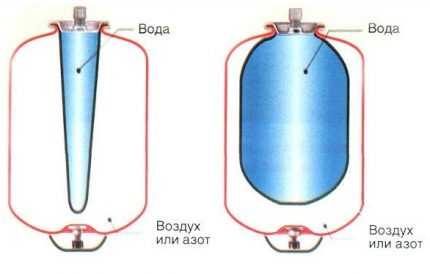

Резиновая мембрана водяного аккумулятора грушевидная

Классификации гидроаккумулятора

Гидроаккумулятор, как понятие, имеет множество областей применения. Его применяют во всех видах машиностроения, в тяжелой промышленности. В этой статье мы рассмотрим гидробаки, используемые только в домашнем водоснабжении. Наиболее востребованными в этой отрасли являются агрегаты пневматического типа. Они делятся на два вида:

  • Мембранные одноразовые. Образцы, в которых мембрана заключена в стопорное кольцо по центру бака;

Водяной аккумулятор одноразовый


Водяной аккумулятор одноразовый в разрезе

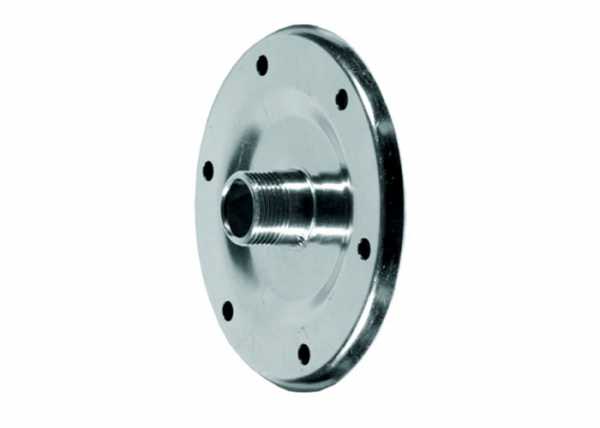

  • Водяные аккумуляторы с возможностью замены мембраны.

Гидроаккумулятор с функцией смены мембраны


Гидроаккумулятор со сменной мембраной в разрезе

Каждый из этих видов имеет разную форму исполнения:

  • Вертикальная;
  • Горизонтальная.

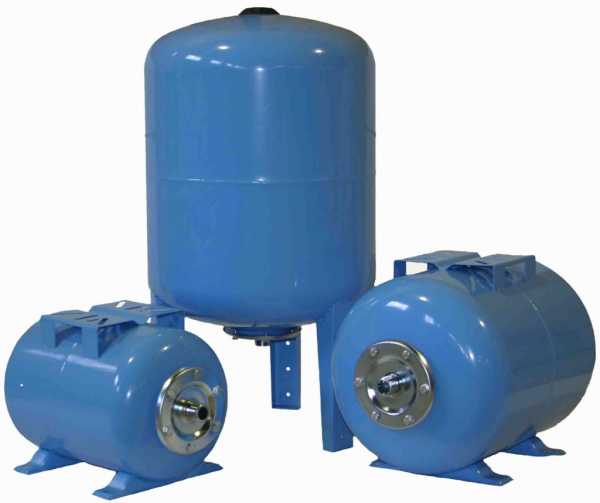

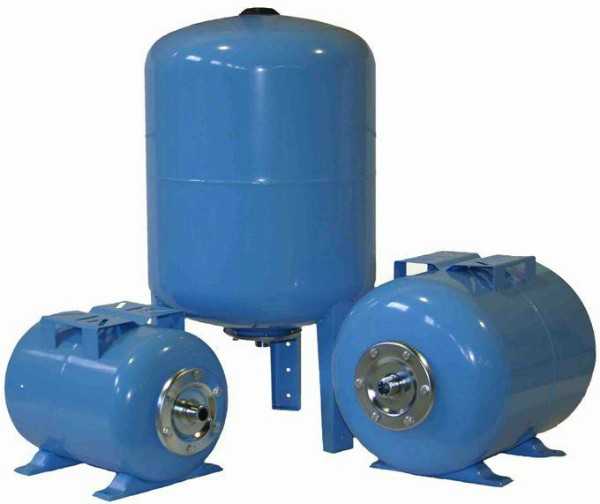

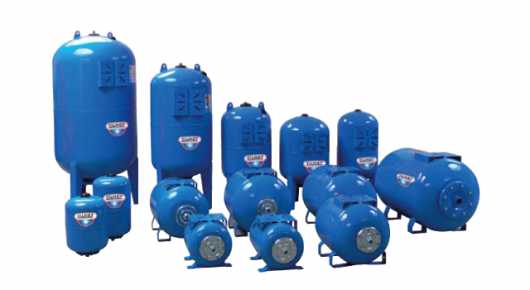

Образцы с вертикальным и горизонтальным расположением

Статья по теме:

Насос для повышения давления воды в квартире или частном доме. В статье мы рассмотрим как решить проблему недостаточного напора воды, которая осложняет принятие водных процедур и работу вспомогательных бытовых приборов, как правильно выбрать насос, и на что обратить внимание.

Принципы работы, устройство и преимущественные стороны гидробака в системах водоснабжения

Из чего состоит гидробак

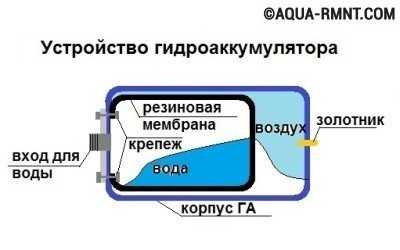

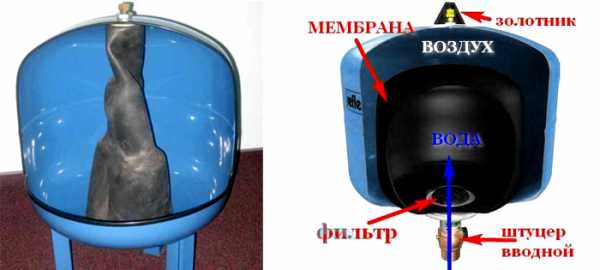

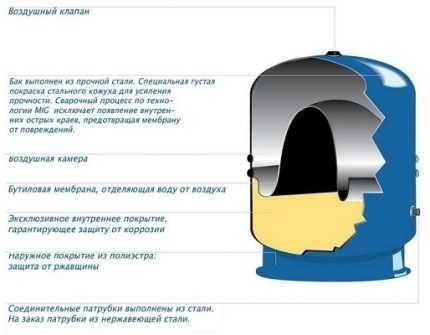

Агрегат в разрезе с описанием ключевых элементов

  • Корпус устройства чаще всего выполнен из обычной стали. Существуют образцы из нержавеющей стали. Они более долговечны, но встречаются реже, по причине высокой стоимости;

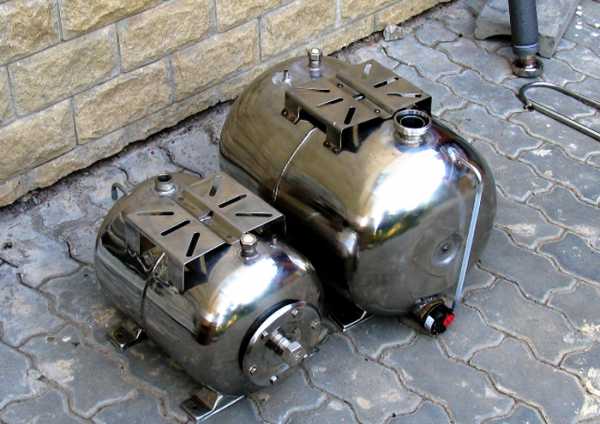

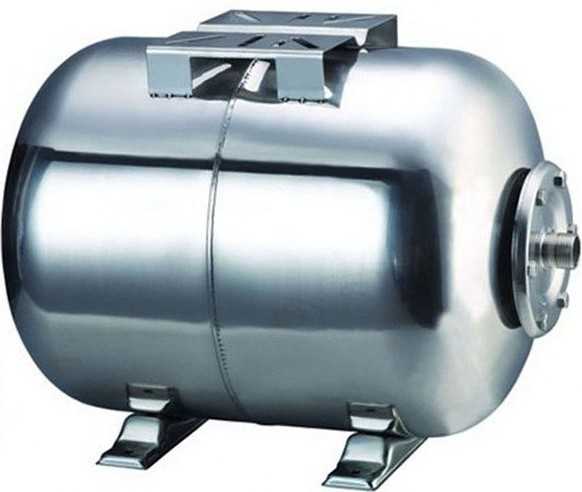

Образцы, выполненные из нержавеющей стали

  • Резиновая мембрана. Она изготовлена из эластичного материала, что обеспечивает длительную эксплуатацию;
  • Рабочее давление контролируется через золотник, при помощи обычного машинного насоса и манометра;
  • В корпусе установлен фильтр грубой очистки, помимо отдельного фильтра, вмонтированного в контур.

Так же в группу аккумуляторного оборудования входит реле давления – это автоматический датчик запуска и отключения насосного агрегата.

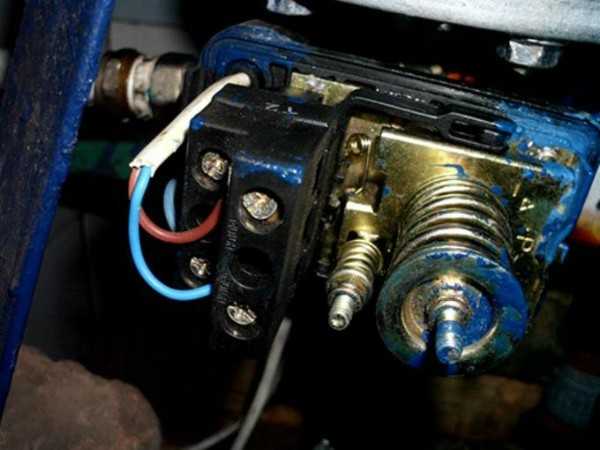

Реле давления

Плюсами пневматического оборудования являются:

  • Простота конструкции;
  • Возможность замены мембраны;
  • Несложное подключение к насосной станции;
  • Компактные размеры;
  • Малый вес;
  • Доступная цена

Кратко опишем работу водяного аккумулятора

При потреблении воды на любой точке водозабора реле давления включает насосный агрегат. Вода, попадая в гидробак, растягивает мембрану. Далее, при закрытии крана, насос продолжает работать. Мембрана, растягиваясь, повышает рабочее давление агрегата. Когда давление повысится до максимального значения, реле давления отключает насосную установку.

Схема работы гидроаккумулятора

Расчет оптимального объема гидроаккумулятора

При планировании системы водоснабжения все составляющие элементы взаимосвязаны. Перед покупкой какого-либо прибора, будь то насосная станция, гидроаккумулятор, водопроводные трубы, фильтры и так далее, проконсультируйтесь со специалистом или тщательно проштудируйте всю необходимую информацию, дабы избежать нерациональной траты средств.

Начинать планирование водоснабжения следует с расчета потребления воды вашего дома, сколько точек водоразбора планируется. Например: два санузла, две душевые кабины, стиральная машина, посудомоечная машина, кухонный кран, поливочный кран. Сколько человек проживает в вашем доме, то есть одновременная эксплуатация воды в разных точках.

Вариаций может быть великое множество. Эти пункты очень важны, так как при покупке глубинного насоса недостаточной мощности, воды на всех не хватит, вы не сможете смыть с себя мыло в душе, пока стиральная машина не закончит работу. В случае, когда в вашем доме стандартное количество точек водоразбора: один санузел, один кухонный кран, стиральная машина, одна душевая кабина и в вашей семье 4 человека, вам подойдет прибор объёмом 25-50 литров. Такие экземпляры практически всегда идеально подходят к любым насосам соответствующей мощности.

В случае большего количества людей и потребительных точек воды, рациональный расчет проводится по формуле:


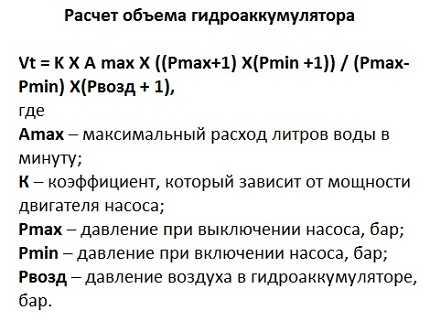

Где V – Объем гидробака;

Q – Максимальное потребление воды в час;

A – Допустимое количество запусков насосной установки в час;

Р1 – Минимальное давление запуска оборудования;

Р2 – Максимальное давление отключения насосного агрегата;

Рбака – Давление воздуха в гидробаке.

Видео: как рассчитать размер гидроаккумулятора



Расчет давления в гидроаккумуляторе

Исходя из показателей реле давления, регулируется работа насосной установки. Стандартные настройки завода изготовителя:

  • Нижнеий предел включения насоса – 4 бар;
  • 8 бар – верхний предел отключения насоса.

Так какое давление должно быть в гидроаккумуляторе? Давление в гидробаке для холодного водоснабжения рекомендуется устанавливать на 0.2 бар  меньше, чем давление запуска насосного агрегата. То есть стандартное рабочее значение водяного аккумулятора составит  –  1.2 бар. При монтаже ГВС, давление воздуха в гидроаккумуляторе устанавливается на 0.2 бар выше, чем максимальное для отключения насоса, соответственно рабочий показатель гидроустойства в контуре горячего водоснабжения составит – 3.0 бар.

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.



Фирмы производители гидроаккумуляторов

Цены на продукцию

Таблица фирм производителей и ориентировочная цена

Методы подключения и настройка гидроаккумулятора

В какой части системы устанавливается и как подключить гидроаккумулятор к насосной станции

Существует множество вариаций систем водоснабжения. В сложных системах с глубиной скважины более 100 метров, например, мощности насоса может не хватить для подачи воды непосредственно в дом или размер насосной установки необходимой мощности превышает диаметр скважины (насос просто не влезет в скважину). Такую систему дополняют поверхностным насосом. В этом случае понадобится два гидроустройства, один устанавливается в приямке скважины сразу после глубинного насоса, второй устанавливается в доме после поверхностного насоса. Эти факторы доказывают, что важнейшей частью системы холодного водоснабжения является насос и, ориентируясь на его характеристики, подбирается подходящий по цене гидроаккумулятор и вся система водоснабжения.

Образец с поверхностным насосом в приямке скважины

При стандартной схеме, где вода поступает, например, из колодца или не глубокой скважины мощности обычного насоса вполне хватит для подачи воды даже на второй или третий этаж. В таком случае система не вызывает затруднений и гидроприбор устанавливается в помещении.

Пример простой схемы водоснабжения от глубинного насоса

Что потребуется для сборки всей группы гидроаккумулятора

В группу гидробака, помимо реле давления, входит манометр.

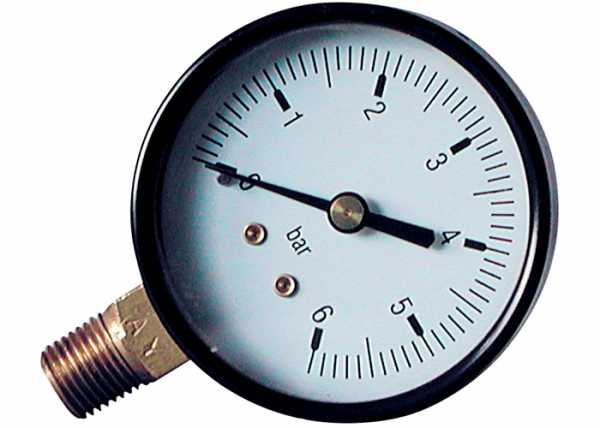

Прибор для измерения давления в трубопроводе

Для удобства соединения всех составляющих используется пятивыводной штуцер.

Пятивыводной кран для гидробака

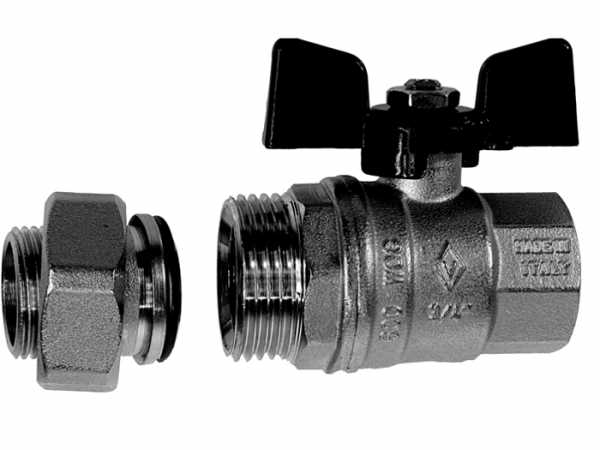

При сборке всей группы рекомендуется использовать краны «американки». Для беспрепятственного снятия и замены любого устройства при поломке. То есть, на отвод к аккумулятору, на трубу, ведущую к насосу и на разводку к потребителям. Если вы соберете группу без «американок», при незначительной поломке или замене мембраны, например, вам придется сливать воду со всей системы.

Кран Американка позволяющий отсечь систему от любой составляющей

Практические советы по эксплуатации

При монтаже системы существуют множество подводных камней и рабочих мелочей. Постараемся описать основные из них:

  • Как обнаружить поломку водяного аккумулятора;
  • Способ экономии электроэнергии;
  • Страховка, на случай невнимательности при включенном насосе;
  • Советы при замене мембраны;
  • Увеличение объема гидроприбора при установке твердотопливного котла;
  • Рекомендация при покупке гидрооборудования объемом более 100 литров.

Краткое пояснение к каждому пункту:

  • Когда разрывается мембрана, вода поступает непосредственно в корпус устройства. В этом случае, при открытии любого крана, реле будет издавать щелкающие звуки. Насос будет часто запускаться и отключаться даже при кратковременном открытии крана. Существует возможность образования микроотверстий в корпусе бака, давление в системе будет постоянно падать, с течением времени, все быстрее. Регулярно проверяйте давление воздуха в водяном аккумуляторе;
  • При возможности установите на чердаке или в высшей точке дома водяную ёмкость. Включите ее в контур водоснабжения. Ёмкость объемом 300-400 литров без труда обеспечит водой семью численностью 4-5 человек на день. Вода из гидроёмкости используется в санузле, при стирке, при работе посудомоечной машины. Так как вода подается самотеком, вы сэкономите электроэнергию и продлите время эксплуатации насосной установки. Так же важно отметить, что при необходимости потребления большого объема воды, например, при поливке огорода или наполнения аварийного бака, насос включается напрямую без участия гидроаккумулятора и реле давления. Так как реле в таких условиях быстро выйдет из строя;
  • Всем нам известны случаи, когда мы включили насос и забыли об этом. В этом случае устанавливается реле сухого хода, при осушении колодца, например, оно автоматически отключит насос. Так же можно смонтировать обычную лампочку на видном месте, которая запитана на включение насоса, горящая лампочка напомнит вам о работающем насосе;
  • В случае замены мембраны возьмите с собой старый образец, так как диаметр горловины у грушевидной мембраны может отличаться. Или измерьте расстояние между отверстиями на фланце;

Фиксирующий мембрану фланец

  • При связке в системе гидроаккумулятора с твердотопливным котлом, с функцией подачи горячей воды, объем гидробака следует увеличить на 20%. Так как котел очень быстро нагревает воду, она очень быстро расширяется и мембрана чаще выходит из строя.
  • Водяные аккумуляторы объемом более 100 литров менее распространены, по этой причине комплектующие к ним сложнее найти, рациональнее будет установить два или даже три гидробака меньшего объема.

И в заключении

Сколько бы ни было информации в интернете об организации холодного и горячего водоснабжения, не пытайтесь выполнить работу по монтажу самостоятельно, без уверенности в своих силах и знаний опытного сантехника. Будьте уверены, финансы, сэкономленные на работе монтажников, не идут ни в какое сравнение с тратами денежных средств при аварийных ситуациях. Стоимость насосного агрегата, бойлера и других составляющих системы водоснабжения, намного превышает стоимость работы опытных специалистов.


ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

принцип работы, виды, как подобрать, регулировка

Современный автономный водопровод в обязательном порядке должен быть укомплектован емкостью для хранения некоторого количества воды. Конечно, самый простой вариант такого устройства – пластиковый или металлический бак, установленный где-нибудь на чердаке.

Однако гидроаккумуляторы для водоснабжения уверенно вытесняют обычные накопители, поскольку они удобнее и лучше влияют на состояние системы.

В предложенной нами статье подробно описаны виды гидроаккумуляторов, приведены правила из выбора. Мы детально передали, как производится установка оборудования и его регулировка. Приведенные нами рекомендации обеспечат беспроблемную эксплуатацию устройства и продлят его рабочий ресурс.

Содержание статьи:

Принцип работы типового гидробака

Гидроаккумулятор, он же гидробак, он же аккумуляторный или напорный бак – это разные названия одного и того же устройства.

Снаружи это действительно металлический бак, а внутри емкость разделена на две части специальной резиновой прокладкой, которую иногда называют мембраной.

Галерея изображений

Фото из

Назначение гидроаккумуляторов

Гидробак как часть насосной станции

Установка в скважинном кессоне

Гидробак в тандеме с погружным насосом

Гидроаккумулятор для глубокой скважины

Расположение в подвале частного дома

Автоматизация откачки воды из накопителя

Гидроаккумулятор на дачном участке

Прокладка прочно закреплена у горловины бака, где расположено отверстие для поступления воды. На противоположной стороне емкости имеется еще одно отверстие, оно предназначено для воздуха.

Здесь установлен обычный ниппель. Для чего все это сделано? Мембрана разделяет гидробак на два отделения. С одной стороны от этой прокладки находится вода, а с другой – воздух под определенным давлением.

Для измерения давления в гидроаккумуляторе используют манометр. Некоторые модели дополнительно снабжены фильтром, чтобы внутрь не попадали загрязнения. Материал мембраны – специальная резина. Он не только эластичен, но и безопасен для здоровья людей.

Гидроаккумулятор разделен мембраной на две части. С одной стороны этого вкладыша находится вода, а с другой – воздух под давлением, что позволяет создать напор в водопроводной системе

При подключении гидробака к вода из такого устройства поступает со стабильным напором, что позволяет улучшить качество водопроводной воды и обеспечить необходимые условия для функционирования бытовой техники.

Мембрана гидрообака содержит некоторое количество воды, которое постоянно изменяется, поэтому и мембрана постоянно растягивается или сжимается. При увеличении объема воды сжимается газ, возрастает давление. Регистрирующее пределы давления реле отдает команды насосу на включение/выключение

Например, для нормальной работы автоматических стиральных машин, гидромассажных устройств и другой подобной техники требуются определенные показатели . Практически всегда гидроаккумуляторы комплектуются специальным регулирующим устройством – реле давления.

Этот прибор можно настроить таким образом, чтобы он включал и отключал поступление воды в гидробак в зависимости от давления воздуха. Работает это так: по мере забора воды из устройства давление в его воздушной камере снижается.

Когда оно достигает минимальной отметки, реле давления в автоматическом режиме включает , чтобы восполнить объем воды. В результате давление в гидробаке снова повышается. По достижении максимального установленного значения давления реле отключает поступление воды в гидроаккумулятор.

Эта схема позволяет составить представление о том, какое место занимает гидроаккумулятор в системе автономного водоснабжения частного дома

Такая система позволяет значительно сократить количество включений/отключений насоса, а это продлевает ресурс работы техники. Если бы насос был подключен к домовому водопроводу напрямую, количество циклов включения и отключения было бы значительно выше.

Наличие такого бака в водопроводной системе обеспечивает стабильность ее работы, а также и защиту от возможных гидроударов.

Кроме того, внутри гидроаккумулятора постоянно находится некоторый запас воды, который может оказаться очень кстати, например, при поломке насоса. Понимание принципов работы гидроаккумулятора позволяет выбрать подходящее устройство, обеспечить его правильный монтаж и обслуживание.

Виды гидроаккумуляторных баков

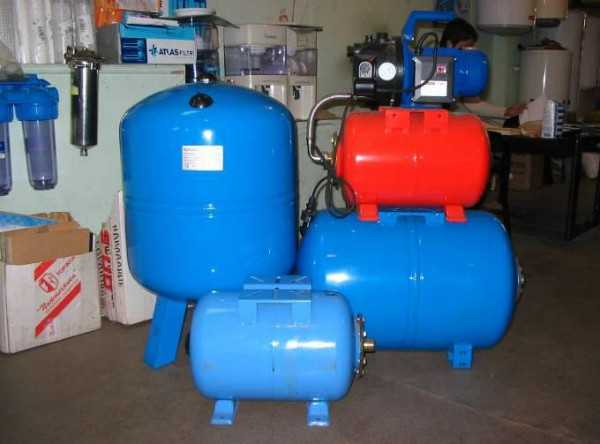

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальными и вертикальными. Вертикальные гидроаккумуляторы хороши тем, что под их установку проще найти подходящее место.

Как вертикальная, так и горизонтальная разновидность снабжены ниппелем. Вместе с водой внутрь устройства поступает и некоторое количество воздуха. Он постепенно накапливается внутри и “съедает” часть объема гидробака. Чтобы устройство работало исправно, необходимо этот воздух время от времени стравливать через этот самый ниппель.

По типу установки различают вертикальные и горизонтальные гидроаккумуляторы. Они имеют некоторые различия в процессе обслуживания, но на выбор во многом влияют размеры места установки

В гидроаккумуляторах, которые устанавливают вертикально, предусмотрен ниппель, который предназначен именно для этих целей. Достаточно нажать на него и подождать, пока воздух покинет устройство. С горизонтальными баками все немного сложнее. Помимо ниппеля для стравливания воздуха из емкости устанавливают запорный кран, а также отвод в канализацию.

Все это относится к моделям, способным накапливать объем жидкости более 50 литров. Если емкость модели меньше, то никаких специальных приспособлений для удаления воздуха из полости мембраны в них не имеется, независимо от типа установки.

Но воздух из них все же необходимо удалять. Для этого из гидроаккумулятора периодически сливают воду, а затем вновь заполняют емкость водой.

Перед началом процедуры следует отключить электропитание реле давления и насоса, или же всей насосной станции, если гидробак находится в составе такого устройства. После этого нужно просто открыть ближайший смеситель.

Воду сливают до тех пор, пока емкость не опустеет. Далее кран закрывают, на реле давления и насос подают электропитание, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

Гидроаккумуляторы с корпусом синего цвета используют для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, поскольку различаются они не только цветом, но и материалом мембраны, и способностью переносить определенный уровень давления

Обычно предназначенные для автономных инженерных систем баки различаются по цвету: синие и красные. Это предельно простая классификация: если гидробак синий, значит, он предназначен для систем холодного водоснабжения, а если красный – для установки в отопительный контур.

Если же производитель не обозначил свою продукцию одним из этих цветов, то назначение устройства следует уточнить в техническом паспорте изделия. Помимо цвета эти два типа гидроаккумулятора различаются, главным образом, по характеристикам материала, использованного при изготовлении мембраны.

В обоих случаях это резина высокого качества, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях стоят мембраны, рассчитанные на контакт с холодной водой, а в красных – с горячей.

Очень часто гидроаккумулятор поставляется как часть насосной станции, которая уже укомплектована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства способны переносить более высокое давление, чем емкости красного цвета. Не рекомендуется использовать для холодной воды гидроаккумуляторы, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к скорому износу мембраны, гидробак придется ремонтировать или даже полностью заменить.

Как выбрать подходящий гидробак?

Один из важнейших показателей при выборе гидроаккумулятора – количество воды, которую он может вместить. Для этого можно воспользоваться следующей формулой:

Выбирая гидроаккумулятор, следует вычислить подходящий объем устройства. Слишком маленький гидробак не обеспечит потребности системы, а слишком большой приведет к неоправданным затратам

А из этой таблицы можно взять значение поправочного коэффициента в зависимости от мощности насоса:

Рассчитывая объем гидроаккумуляторного бака для системы водоснабжения, следует использовать специальный поправочный коэффициент, который учитывает мощность водяного насоса

Для бытовых нужд обычно достаточно устройства, емкость которого составляет около 25-50 литров. Конечно, расчетное значение редко совпадает с реальными объемами типовых моделей гидроаккумуляторов.

В таком случае просто берут бак с немного большим объемом. Например, если по формуле вычислено значение 32,5 л, то можно смело приобретать бак емкостью 35 литров.

Следует помнить, что наружные размеры бака и объем воды, который он может вместить, это разные цифры. Обычно вода занимает примерно треть общего . Из формулы становится ясно, что чем более мощный насос используется для автономного водоснабжения в доме, тем более емкий гидробак следует приобрести.

Частое отключение электроэнергии в местности, где расположен дом, это хорошая причина, чтобы выбрать бак побольше. Таким образом, в распоряжении семьи будет небольшой запас воды.

Однако не стоит усердствовать и выбирать слишком крупный гидроаккумулятор. В таком устройстве вода будет заменяться слишком медленно, а это приведет к ухудшению ее качества.

В этой таблице подробно представлены сведения о том, какой именно объем воды можно хранить в гидроаккумуляторе с конкретными характеристиками

Именно поэтому при расчетах учитывают максимальный объем воды, которая проходит через водопроводную систему. Еще один важный момент относится к моделям иностранного производства. Такие устройства не всегда можно без проблем соединить с водопроводными системами в России или на территории ближнего зарубежья.

Галерея изображений

Фото из

Средний объем для загородного дома и дачи

Гидробак для работы поверхностных насосов

Гидропневматическая емкость для глубоких скважин

Гидробак для разветвленного водопровода

Монтажа и регулировка

К установке гидроаккумулятора предъявляют более строгие требования, чем при установке обычного накопительного бака. Дело в том, что установленный на чердаке накопитель статичен, а вот гидробак находится в динамическом движении: вода поступает и отбирается из емкости, мембрана растягивается и сжимается и т.п.

Чтобы вибрация не передавалась системе водоснабжения и окружающим предметам, гидроаккумулятор устанавливают на ровном и прочном основании, используя при этом амортизирующие резиновые прокладки.

Место, в котором установлен гидробак, должно быть достаточно просторным и доступным. Такие устройства нуждаются в периодической настройке, проверке и обслуживании.

Перед установкой необходимо выяснить, какое давление должно быть в пустом гидроаккумуляторе. Номинальное значение этого показателя обычно равно 1,5 бар. Именно такое давление устанавливает производитель. Однако с течением времени часть воздуха может выйти из емкости.

Для измерения давления в гидроаккумуляторе можно использовать любой исправный манометр, который позволяет получить сведения с точностью не менее 0,5 бар

Поэтому следует измерить давление с помощью манометра, а затем подкачать воздух или стравить его, если давление оказалось избыточным. Не помешает также уточнить значение нормального давления воздуха в пустом гидробаке, используя технический паспорт изделия. Поскольку золотник имеет типовые размеры, для замеров подойдет практически любой манометр.

Если гидроаккумулятор по какой-то причине не укомплектован измерительным прибором, можно взять автомобильный манометр. Главное, чтобы он был исправным и достаточно точным. Требуется шкала с делениями от 0,5 бар или меньше. Электронные устройства также можно использовать для таких измерений.

К подключение выполняется с помощью гибких переходников. При этом следует помнить, что диаметр переходников должен соответствовать размерам труб водопровода, сужение недопустимо. Перед тем, как наполнить бак водой, следует удалить из мембраны весь воздух.

Чтобы погасить вибрации, возникающие при работе гидроаккумулятора, при подключении устройства к водопроводной системе используют специальные гибкие шланги соответствующего диаметра

Первый раз воду закачивают внутрь как можно медленнее, тонкой струйкой со слабым напором. Это нужно, чтобы не повредить мембрану, которая могла слежаться или немного деформироваться во время хранения на складе.

Такие нюансы могут показаться мелочами, но они могут существенно повлиять на состояние гидробака. Важным моментом также является настройка давления в емкости.

После того, как гидроаккумулятор заполнен водой, нужно еще раз измерить давление воздуха. Чем меньше воздуха в гидробаке, чем ниже его давление, тем больший объем воды в него можно закачать. Но чем меньше воздуха, тем ниже рабочее давление воды на выходе из гидроаккумулятора.

Допускается снижение давления воздуха в устройстве до уровня в 1 бар, если есть необходимость в создании дополнительного объема воды для хранения. Однако при этом напор воды в системе снизится. Владельцу устройства придется выбирать между хорошим напором и возможностью закачать в бак большой объем воды.

В любом случае минимальное значение давления воздуха должно равняться 1 бар. Если воздуха в емкости будет мало, мембранная вставка, заполненная водой, растянется и может коснуться металлических стенок гидробака. Такой контакт неприемлем, поскольку под его влиянием резина начнет разрушаться, гидроаккумулятор сломается, а мембрану придется заменять.

Галерея изображений

Фото из

Работа в паре с реле давления

Место установки реле давления

Расположение реле сухого ходя

Кран для консервации оборудования

После того, как гидробак заполнен, настроен и подключен к водопроводной системе, можно выполнить настройку реле давления. Оно обычно снабжено инструкцией, в которой подробно изложен порядок действий.

Под крышкой корпуса устройства находятся две регулировочные пружины. Большая пружина, обозначенная как Р, позволяет выставить минимальное давление, при котором реле включает насос и начинает закачку воды в гидроаккумулятор.

С помощью малой пружины, обозначенной как Р , выставляют разницу между верхним и нижним давлением, т.е. давлением отключения и включения. По мере отбора воды из гидробака давление изменяется.

Когда оно достигнет нижней отметки, контакты реле замкнутся, и включится насос. В процессе настройки реле давления придется пару раз наполнить гидроаккумулятор, а затем его опустошить.

Обычно разница между давлением включения и отключения составляет около двух бар. В паспорте гидробака указано максимальное давление, на которое рассчитан прибор, однако не имеет смысла пытаться накачать его “под завязку”.

При работе на предельных показателях элементы устройства быстрее изнашиваются. В процессе следует учесть один важный момент – разница между давлением отключения и давлением воздуха в гидроаккумуляторе должна составлять около 10%.

Рекомендации по эксплуатации

После того, как , его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.

К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

  1. Отключить гидробак от водопровода и электропитания.
  2. Отвинтить болты, которые удерживают горловину устройства.
  3. Удалить испорченную мембрану.
  4. Установить новую мембрану.
  5. Собрать устройство в обратном порядке.
  6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Выводы и полезное видео по теме

В этом видеоролике подробно рассмотрен принцип работы гидроаккумулятора:

Для расчета объема гидроаккумулятора можно использовать специальные программы-калькуляторы. Один из таких вариантов представлен в следующем видеоматериале:

Замена мембраны гидробака – процесс не слишком сложный. Он подробно рассмотрен в этом видеоролике:

Гидроаккумулятор – важная часть современной автономной системы водоснабжения. Конечно, это устройство сложнее и дороже, чем обычный накопительный бак.

Но все затраты полностью окупаются, поскольку при наличии гидробака и качество водопроводной воды лучше, и ресурс работы насосного оборудования значительно возрастает. Наконец, это просто удобно, потому что в водопроводе всегда есть стабильный напор воды, о котором заботится надежная автоматика.

Пишите, пожалуйста, комментарии, в расположенной ниже блок-форме. Задавайте вопросы по заинтересовавшим моментам в представленной информации, делитесь полезными сведениями, размещайте фотоснимки и советы. Возможно, ваши рекомендации будут полезны посетителям сайта.

sovet-ingenera.com

Расширительные баки, гидроаккумуляторы, для систем отопления и водоснабжения

Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.

В одной секции находится вода, в другой воздух. При увеличении давления воды воздух сжимается, размер секции с воздухом уменьшается, а мембрана прогибается, вода вытесняет воздух. У прибора с одной стороны имеется подключение к системе водоснабжения, с другой – золотник для подкачки воздуха.

Но названия приборам присваивается не из-за конструктивных особенностей, а по предназначенияю.

Предназначение

  • Расширительные баки предназначены для компенсации расширения воды вследствие нагревания в схемах отопления, а также горячего водоснабжения (ГВС).
  • Гидроаккумуляторы предназначены для аккумулирования объемов воды под давлением в системах водоснабжения, в которых имеется напорный насос, для уменьшения частоты включения этого насоса и для сглаживания гидроударов. Дополнительная функция – запас воды пищевого качества до 1/3 от общего объема бака.


Нюанс в том, что и для горячего и для холодного водоснабжения применяется один и тот же прибор, но называться он может по разному, в зависимости от того что делает в конкретной схеме — либо накапливает (аккумулирует) запас воды, либо берет ее излишек при тепловом расширении.

  • Особенность конструкции гидроаккумулятора чаще в том, что внутри находится не мембрана, а груша из пищевой резины, которая и закачивается водой. Вода с корпусом бака не контактирует.
  • Расширительный бак для системы отопления выполнен с мембраной из технической резины, которая делит корпус на два отсека, а теплоноситель (не всегда вода) контактирует и непосредственно с корпусом.

Как различать

На вид все мембранные баки схожи между собой. Бытует мнение, что для системы отопления – красные, а водоснабжения – синие. Но оно не до конца верно, так как отдельные производители применяют другие цвета.

На самом деле приборы можно различить между собой только по техническим характеристикам, которые указаны на шильдиках на самих приборах:

  • Все приборы для водоснабжения, в том числе и для ГВС – невысокая температура – до 80 град С, но повышенное давление – до 12Атм;
  • расширительные баки для отопления – повышенная температура – до 120 град С, но низкое давление до 4 Атм.

Как работают схемы аккумуляции воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.

Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.

Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

На практике, если такой клапан постоянно пропускает воду, то это свидетельствует о неисправности аккумулирующего устройства. Если аварийный клапан отсутствует, то при нагревании произойдет разрушение самого слабого места системы.

Когда в системе горячего водоснабжения нужен расширительный бак

Это закономерный вопрос, ведь горячее водоснабжение может выполнятся по разному. Если имеется проточный нагреватель, например газовый двуконтурный котел, который нагревает струю воды непосредственно при ее заборе, то естественно расширительный бак не нужен.

Если в системе вода нагревается в замкнутом бойлере большой емкости (более 100 литров) то тогда требуется установка расширительного бака в дополнение к предохранительному клапану. На который надеяться не правильно, так как он вовсе не рассчитан на частое срабатывание и при частых включениях просто начинает течь.

Как подобрать объем прибора для отопления

Основной вопрос, который возникает у пользователя — какой объем такого водо-аккумулирующего устройства нужен? При этом пользователь хочет приобрести меньший объем, так как он дешевле. Но приобретать нужно тот, который подходит по расчету.

Объем расширительного бака для отопления будет зависеть от объема теплоносителя в системе, давлений – предельного и установленного.
Формула для расчетов объема приведена на фото:

Объем теплоносителя указан в проектных данных, или его можно высчитать сложив все внутренние объемы элементов системы, наконец, в готовой системе его можно посчитать при заливке ведрами.

Для домашней системы — расчет объема «без лишних мучений» — 1/10 от залитого теплоносителя.

Какое предварительно давление нужно задать

На заводе-изготовителе обычно воздушную камеру заполняют азотом до давления 1,5 бар. Мембрана при этом прогибается и ее видно через штуцер подключения. Сохранность заводского давления свидетельствует о том, что мембрана целая и прибор пригоден к работе.

Но в дальнейшем мембранный бак необходимо подготовить для работы в конкретной системе. Существуют следующие правила определения давления :

  • В системе холодного водоснабжения гидроаккумулятор накачивается воздухом на 0,2 атм. меньше, чем нижняя настройка реле давления насоса. Чаще нижнее значение реле давления – 1,4 атм. (давление включение насоса) а верхнее – 2,8 атм. Соответственно первоначальное давление в приборе – 1,2 атм. Такая настройка позволит избежать гидроударов при разборе воды и быстрого износа мембраны.
  • В системе горячего водоснабжения расширительный бак накачивается воздухом до давления больше, чем давление, при котором насос выключается (верхний предел срабатывания реле давления). В этом случае бак не будет отдавать остывшую воду в систему водоснабжения. Но застоя воды бояться не стоит, прибор сделан так, что груша постоянно омывается потоком свежей воды.
  • В системе отопления – воздушная камера расширительного бака закачивается до давления на 0,2 атм. меньше, чем давление в холодной системе отопления. Обычно «холостое» давление в системе 1,5 атм, соответственно предварительно накачивается до давления 1,3 атм при холодной системе.

Как устанавливается

Обычное правило, что подключение к системе любого мембранного бака должно быть снизу, а воздушная камера сверху.

Но следует взять во внимание, что гидроаккумулятор можно разворачивать как угодно, подсоединение к водопроводу может быть, и сверху, и сбоку, ничего особенного в этом нет, если не имеется возражений производителя.

А подключение к отоплению должно быть только снизу прибора. Если это не соблюсти, и расположить воздушную камеру снизу, то при выходе из строя мембраны, при появлении в ней трещин, воздух тут же уйдет в систему отопления и завоздушит ее. Если же воздушная камера будет сверху, то и при растрескивании мембраны ничего страшного не произойдет, прибор сможет еще работать очень долгое время в обычном режиме.

На фото приведен пример схемы отопления с подключением в ней расширительного бака закрытого типа.

teplodom1.ru

Принцип работы гидроаккумулятора и зачем он нужен гидроаккумулятор в системе водоснабжения

Гидроаккумулятор, он же накопительный, напорный или расширительный бак — необходимый элемент для закрытой системы водоснабжения в любом частном доме. Чтобы правильно подобрать и использовать такой накопитель, не помешает изучить принцип работы гидроаккумулятора, виды, причины поломок и способы их устранения. Кроме того, не помешает разобраться, чем отличаются баки красного и синего цвета.

Как устроен и работает гидроаккумулятор?

Гидроаккумуляторы нередко называют мембранными баками, поскольку внутри у такого устройства находится специальная резиновая прокладка — мембрана. Она делит емкость на две части. С одной стороны от мембраны находится вода, с другой — воздух или интертный газ. Также гидробак обычно снабжен отверстием для подачи воды и манометром, который отражает давление воздуха.

Обычно гидробак состоит из металлического корпуса и резиновой мембраны. Кроме того, устанавливается золотник, регулирующий подачу-стравливание воздуха, а также фильтр, чтобы удалять мелкие загрязнения

Вода подается в систему водоснабжения с помощью насоса и закачивается в бак. В результате давление газа в гидроаккумуляторе с автоматикой возрастает. Когда оно достигает предельно допустимого значения, система автоматического управления отключает насос и подача воды прекращается.

На схеме наглядно представлен принцип работы гидробака в системе водоснабжения. Устройство управляется с помощью автоматики, что повышает сроки его эксплуатации

Постепенно вода из бака расходуется. Давление понижается, достигает минимального заданного предела, после чего система автоматического управления включает насос. Вода поступает в бак, пока давление не достигнет установленного значения, насос отключается и т. д.

Вам также пригодятся наши рекомендации по выбору насосной станции для водоснабжения дома: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/kak-vybrat-nasosnuyu-stanciyu-dlya-doma-i-dachi-poleznye-sovety.html.

Для чего необходим такой накопитель?

При наличии гидробака цикл включения-отключения насоса происходит только при необходимости наполнить бак достаточным запасом воды. Если бы гидроаккумулятора не было, насос включался бы каждый раз, когда кто-то из домочадцев открывает кран. Наличие накопительного бака в системе позволяет:

  • значительно увеличить срок эксплуатации скважинного насоса;
  • предупредить вред от возможных гидроударов в системе;
  • поддерживать в системе определенное давление;
  • предотвратить поломки элементов системы водоснабжения и сантехнического оборудования.

Очевидно, что гидроаккумуляторы для водоснабжения закрытого типа просто необходимы. О роли накопительного бака в системе водоснабжения подробно рассказано в следующем видеоматериале:

Виды мембранных баков и их особенности

Различают вертикальные и горизонтальные гидробаки, которые по разному крепятся в месте установке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может накапливаться небольшое количество воздуха. Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для нее воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его отведения используется специальный ниппель.

С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.

Владельцам небольших гидробаков, емкость которых составляет менее 100 л, необходимо избавляться от избытка воздуха иначе. Для этого следует:

  1. Отключить электропитание.
  2. Открыть кран смесителя.
  3. Дождаться, пока бак опустеет.
  4. Закрыть кран.
  5. Подключить систему к электропитанию, чтобы бак снова наполнился.

Избыточный воздух выйдет вместе с водой. Эту процедуру следует проделывать не реже одного раза в месяц.

Гидробаки красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана в них выполнена из довольно прочной резины, их не следует использовать для подачи холодной воды

Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембраны в таких баках используют пищевую резину, безопасную для здоровья людей. Красные гидробаки предназначены для систем отопления и горячего водоснабжения. Их для холодной воды использовать не рекомендуется, поскольку мембрана в таких баках изготовлена из другой резины. Кроме того, рабочий порог давления у синих гидробаков выше и достигает 8 Bar.

Обычно вода поступает в накопитель снизу, а сверху, как уже отмечалось, находится ниппель, через который отводят воздух. Поэтому в каждом устройстве имеется два резьбовых соединения (обычно дюймовые или в полдюйма), которые не следует путать. На верхний ниппель нередко устанавливают автоматическое устройство для отведения воздуха.

Иногда бывают ситуации, когда вода подается в гидробак сверху. Считается, что в этом случае автоматическое отведение воздуха не понадобится. Но следует позаботиться о фильтре, чтобы в систему не попадали частички песка или другие загрязнения.

Обратите внимание! Потребителю предлагают самые разнообразные модели гидробаков зарубежного и отечественного производства. Не все импортные устройства адаптированы для российской системы водоснабжения, что заметно снижает сроки их бесперебойной эксплуатации. Как показала практика, отечественные гидробаки высокого качества служат дольше.

Обратите внимание на материал об устройстве и принципах работы насосных станций: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/ustrojstvo-i-princip-raboty-nasosnoj-stancii.html

Причины поломок и способы их устранения

Самая уязвимая часть гидробака — резиновая мембрана. В процессе эксплуатации она постоянно подвергается растягиванию, а затем сокращается. Постепенно резина теряет эластичность и разрывается. О возникновении проблем с гидробаком могут свидетельствовать следующие симптомы:
вода поступает из системы небольшими порциями при высоком давлении, кран как-будто «плюется» водой;
стрелка манометра резко достигает больших значений и затем сразу же снижается до нуля.

Резиновые мембраны для гидробаков могут иметь различные формы и размеры. При замене мембраны следует использовать изделие, предназначенное для конкретной модели гидробака

Чтобы убедиться в том, что мембрана порвана, необходимо нажать на золотник ниппеля, чтобы выпустить воздух из накопительного бака и определить какое давление воздуха имеется в гидроаккумуляторе. Если при этом стрелка манометра сразу же пойдет вниз, значит воздуха, который обеспечивает необходимое давление, в гидробаке осталось очень мало. Необходимо полностью стравить воздух, если после этого из золотника потечет вода, значит мембрана точно порвана, необходим ремонт. Если же вода не пошла, мембрана цела, а воздух уходит из емкости через появившиеся щели, неисправные соединения или золотник.

О проблемах с гидробаком в системе горячего водоснабжения может свидетельствовать небольшая течь, которая появляется у предохранительного клапана водонагревателя. Действовать следует точно также: нажать на ниппель золотнитка, оценить количество воздуха, стравить его полностью и по наличию или отсутствию воды определить, цела ли мембрана гидробака.

Заменить мембрану в гидробаке не так уж сложно, кроме того, это значительно дешевле, чем ставить новое устройство. Для ремонта понадобится:

  1. Приобрести новую мембрану, точно соответствующую порванной.
  2. Аккуратно разобрать гидробак, отвинтив соединительные болты.
  3. Вынуть порванную мембрану.
  4. Установить на ее место новую мембрану.
  5. Собрать гидробак.
  6. Равномерно затянуть все болты.

Главная опасность при этом состоит в том, что неумелое обращение с устройством может привести к соскальзыванию края мембраны внутрь металлического корпуса. В результате работу придется переделывать. Чтобы этого не случилось, рекомендуется затягивать соединительные болты постепенно, чтобы обеспечить равномерное натяжение мембраны. Проблемы возникают, когда один болт полностью затянут и только после этого начинают работу со следующим. Край мембраны при этом смещается и может соскользнуть.

О распространённых неисправностях и о том, как их устранить, вы узнаете в нашем материале: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/remont-nasosnoj-stancii-svoimi-rukami.html

Еще одна ошибка — использование герметика в местах соединений. Применение таких составов приводит к уменьшению трения между резиной и металлом. В результате край мембраны смещается, а плотность соединения уменьшается, что в будущем может вызвать протечку воды.

aqua-rmnt.com

А Вы знаете зачем нужен гидроаккумулятор в системе водоснабжения, устройство и принцип действия, расчет нужного объема.

Если вы попали на эту страницу, то скорее всего, Вы ищите какой гидроаккумулятор выбрать для системы водоснабжения своего частного дома.  Если это так, тогда усаживайтесь поудобней и мы вместе разберемся в этом вопросе.

Для удобства понимания темы мы разделили её на несколько разделов:

Для начала давайте разбираться, зачем нужен расширительный бак мембранного типа: в первую очередь, чтобы сгладить гидравлические удары во время включения насоса.

Гидравлический удар — это мгновенный скачок давления в трубе при резком изменении скорости движения потока воды.

Во вторую очередь, совместно с системой автоматики, позволяет поддерживать постоянное давление в системе водоснабжения дома.

И в третьих, гидробак может быть использован для накопления запаса воды, что особенно важно для низкодебитных скважин во время пикового разбора воды, когда мы одновременно и стираем, и моем, и ходим в туалет. И мощности скважины не хватает для обеспечения такого расхода воды, для это и служит гидроаккумулятор, вода будет расходоваться из него, а потом он медленно будет подпитываться из скважины, например, ночью.

Какой цвет выбрать: красный или синий?

Расширительные баки бывают синего и красного цвета, синие — это гидроаккумуляторы, а красные — расширительные баки для систем отопления.  Красные, по внутреннему устройству чуть-чуть отличаются от синих.

Виды и размеры гидроаккумуляторов

Гидроаккумуляторы изготавливают вертикального и горизонтального вида. Все зависит от места установки гидробака.

Бывают разных размеров, размер мембранного бака обуславливается — мощностью двигателя и мощностью скважины. Чем скважина мощнее, тем гидроаккумулятор меньшего размера можно купить.

Из чего он сделан?

Гидроаккумулятор из нержавеющей стали

Баки мембранные для систем водоснабжения состоят: из корпуса — выполнен из высокотехнологичного сплава и покрыт эмалью. Но есть и более дорогие варианты — гидроаккумулятор из нержавеющей стали. Внутри корпуса находится резиновая мембрана, представляет собой резиновый мешок, которая тоже бывает разного качества.

При покупке расширительного бака рекомендуем проверить мембрану на запах, так как бывают экземпляры со стойким запахом резины. А чай с запахом резины наверно никому не нравится 🙂

Просите продавца разобрать корпус, чтобы оценить качество мембраны!

В бак ещё вкручивается ниппель, а в более дорогих моделях присутствует манометр.

Устройство гидроаккумулятора для водоснабжения



Принцип работы гидроаккумулятора.

Через ниппель между корпусом и мембраной закачан воздух. Когда включается скважинный насос, вода поступает внутрь мембраны и заполняет ее до определенного давления, которое регулируется автоматикой и насос отключается. Когда мы открываем кран, чтобы помыть руки, например, сжатый воздух между баком и мембраной начинает выдавливать воду из мембраны, тем самым создается давление в системе водоснабжения дома. Когда давление падает до критического уровня, автоматика снова включает насос и заполняет гидроаккумулятор.

Какие бывают объемы накопительного бака?

При выборе расширительного бака для водоснабжения следует знать, что при рабочем давлении в гидроаккумуляторе, когда отключился насос, в нем находится всего 40% воды от его полного объема. Т.е. если бак на 100 литров, то воды в нем будет всего 40 литров.

Самые покупаемые модели находятся в интервале от 20 до 500 литров.

Какой объем гидроаккумулятора выбрать?

Давайте поговорим какой же объем гидроаккумулятора выбрать, который подойдет именно Вам. Для этого есть специальная формула, по которой можно рассчитать необходимый объем бака.

где:

  • Amax — расчетный максимальный расход воды (литр/мин)
  • К — коэффициент выбирается в зависимости от электрической мощности насоса, см. таблицу
Мощность насоса, кВт0,55-1,52,2-3,04,0-5,57,5-9,0
Коэффициент К0,250,3750,6250,875
  • Pmax —давление выключения насоса, бар
  • Pmin — давление включения насоса, бар
  • Pвозд. — давление в воздушной полости гидробака, бар

Для примера, возьмем системы водоснабжения построенную на насосе Водолей БЦПЭ 0,5-50 со следующими данными:

Pmax = 3,0 бар

Pmin = 1,7 бар

Pвозд. = 1,5 бар

Аmax = 2,1 м3/ч (35 л/мин)

K = 0,25 (из таблицы выше, т.к. мощность насоса равна 970 Вт)

Из расчета по формуле получаем значение V = 29,1 литра



Ближайший по объему бак равный 35 литров, выбираем его для покупки.

Профилактика и ремонт.

Вообще гидроаккумуляторы стоит проверять каждые полгода. А проверять следует: мембрану, не порвалась ли она и давление воздуха между мембраной и баком.

Следует помнить, неисправный гидробак не выполняет функцию защиты от гидроударов. А когда гидроудар происходит, то происходит затопление всего помещения, где установлена система водоснабжения.

Проверит давление воздуха в баке можно манометром, который установлен на автомобильном насосе, подключаем его к ниппелю бака, так же как к колесу автомобиля.  Но перед этим необходимо слить всю воду из бака, отключить насос от электропитания, а затем уже производить замеры и при необходимости создавать нужное давление.

Давление воздуха в гидроаккумуляторе должно быть на 10 % ниже чем давление, при котором включается насос. Например, если насос включается при давлении воды 1,6 бар, то давление воздуха в баке должно быть 1,4 бар. При таком давлении воздуха гарантируется минимальный остаток воды в расширительном баке.

Когда следует проводить проверку давления воздуха в гидробаке. Если вы используете систему водоснабжения только в теплый период, то давление следует проверить перед началом сезона. А если система используется круглогодично, то давление следует проверять 2-3 раза в год.

Мембрана для гидроаккумулятора

Ремонт очень простой: откручивается крышка на баке, извлекается поврежденная резиновая мембрана, устанавливается новая мембрана и все собирается в обратном порядке. После чего автомобильным насосом или компрессором, создать давление в полости между баком и мембраной.

internethome.info

для чего нужен и как работает

Такое приспособление как гидроаккумулятор для систем водоснабжения представляет собой цилиндрическую герметическую ёмкость, в которой установлена специальная мембрана или груша для регулирования давления воды.

Для чего нужен

Основным предназначением нашего устройства является поддержание оптимального давления жидкости в водопроводе. Такое оборудование защищает насосную станцию от частых запусков и преждевременного износа деталей, обычно это приводит к подгоранию контактов реле регулятора. После отключения электропитания в ёмкости остаётся определённый запас воды.

Основными функциями описываемого прибора считается:

  • Продление эксплуатации насоса. Запуск двигателя происходит после исчерпания запаса жидкости в баке. Длительность эксплуатации прибора зависит от частоты его запусков. Установка мембранного бака позволяет увеличить время между включениями, что продолжит длительность эксплуатации подкачивающего прибора;
  • Поддержание давления в системе по заданным параметрам. При отсутствии гидроаккумулятора перепады напора происходят во время одновременного включения нескольких потребителей, например, водопроводного крана и душа;
  • Устройство позволяет сохранять некоторый запас воды при отключении электроэнергии. Такое качество особенно ценно при эксплуатации автономного водопровода в частном доме.

Устройство

Как мы уже говорили, наше приспособление разделяется грушей на две части. В одной из них собирается жидкость, в другой – сжатый воздух. После заполнения груши напор воды сбалансируется давлением воздуха, поэтому жидкость капсулы не будет касаться к металлическим стенкам резервуара. Мембрана не раздувается до значительных размеров через внутреннее давление воздуха. На корпусе установлен клапан для регулирования давления.

Обратите внимание! Подводящие патрубки должны подсоединяться к гидроаккумулятору таким образом, чтобы можно было быстро разобрать прибор для ремонта без сливания воды из системы.

В резервуарах с объёмом больше 100 литров предусмотрен специальный клапан, который служит для отвода лишнего воздуха, выделенного из жидкости. В меньших по габаритам ёмкостях для подобных целей используют специальный кран.

Принцип работы

Рассматриваемое устройство работает следующим образом. Насосная станция из скважины подаёт воду в мембрану под определённым давлением. Когда величина напора достигнет порогового значения, насосная станция отключается.

Во время потребления жидкости давление падает, что приводит к повторному включению. Эффективность работы приспособления зависит от объёма бака. При увеличении габаритов ёмкости снижается нагрузка на насос. Реле давления можно выставить на определённый запас воды методом вращения специальных гаек.

При продолжительной работе гидроаккумулятора присутствующий в жидкости воздух скапливается в мембране, заполняя полезное пространство, которое могло бы использоваться для воды. В связи с этим рекомендовано проводить профилактические действия, которые заключаются в стравливании скопившихся газов. Подобные операции необходимо проводить с периодичностью в 1-3 месяца.

Реле давления для гидроаккумулятора и как отрегулировать

Рассматриваемое приспособление используется для автоматического регулирования работы насоса. При регулировании реле давления нужно обратить внимание на следующие термины:

  • Нижнее давление – это параметры запуска насоса, стандартное значение 1,5 Бар;
  • Параметры верхнего давления используются для раздвижения контактов реле и дальнейшего отключения насоса. Здесь используются показатели в 2,5-3 бар;
  • Гранично допустимое давление не должно превышать 5 бар.

После запуска станции вода начинает накапливаться в мембране или груше. В дальнейшем жидкость будет выталкиваться по трубам к потребителям. После приобретения необходимого оборудования нужно проверить давление воды. Рассматриваемые устройства имеют специальные манометры, но эксперты утверждают, что такие приборы имеют значительные погрешности измерений.

Обратите внимание! Для проверки показателей давления рекомендовано использовать манометр для автомобиля со специальной шкалой.

Реле давления

Во время проверки давления воздуха в мембранном баке снимают защитную крышку и подсоединяют манометр к ниппелю. Следует заметить, что при уменьшении давления в гидробаке, увеличивается объём закачанной жидкости.

Для создания необходимого напора жидкости в ёмкость нужно закачать воздух до установления давления на значении в 1,5 атмосфер. Увеличение показателей приводит к частым включениям и изнашиванию насоса. Слишком маленькое давление приведёт к раздуванию и выходу из строя резиновой груши.

Во время регулирования реле нужно снять крышку из прибора, после чего мы обнаружим корпус с двумя пружинами, на которых вкручены большая и маленькая гайки. Заметим, что первая гайка регулирует нижний уровень давления (обозначим её символом Р). Вторая, маленькая гайка используется для регулировки разницы давления (обычно обозначается буквой Н). Работу начинают относительно нижнего давления, которое выставляется на большой пружине.

Гидробак с реле давления

После заполнения гидробака сжатым воздухом включают насос и следят за положением стрелки манометра. Если показатели превысят верхнюю границу, нужно будет отключить насос. Предельный напор в системе устанавливается после остановки стрелки на манометре.

Обратите внимание! При регулировке нужно соблюдать рекомендованные параметры работы насосной станции, указанные в инструкции к изделию.

Во время настройки реле желательно соблюдать разницу между верхней и нижней границей давления в пределах одной или двух атмосфер, что обеспечит правильное использование насосной станции. После закачки воды и установления верхнего порога, насос отключают и начинают регулировать реле. Для этого маленькую гайку вращают до запуска механизма. Далее сливают воду с системы до тех пор, пока не запустится насос. Обычно это происходит при нижнем пороге давления.

Важно! Установите нижнюю границу на 0,1-0,3 атмосферы выше, чем давление в гидроаккумуляторе. Это позволит увеличить срок эксплуатации груши.

На следующем этапе работ вращаем большую гайку для установки нижнего давления. Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной.

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

  • Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
  • Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

  • Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
  • Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.

Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

Схема водоснабжения частного дома от скважины с гидроаккумулятором

При необходимости установки автономного водопровода в частном доме многие хозяева загородной недвижимости бурят скважину, глубиной от 40 до 60 метров. Насосную станцию располагают в специальном приямке возле скважины, что повысит эффективность её работы.

Гидробак в схеме водоснабжения из скважины

В большинстве случаев подающий напор воды проходит через гидроаккумулятор, что позволяет сбалансировать давление в системе и защитить трубы от возможного гидроудара. Заметим, что в резервуаре сохраняется некоторый запас жидкости, который можно использовать после отключения электроэнергии. В дальнейшем вода из бака поступает в систему.

Обратите внимание! Как отмечают эксперты, установка гидравлического аккумулятора не считается обязательной, но это устройство позволяет повысить эффективность работы водопровода.

Гидроаккумулятор и расширительный бак – в чём разница

Расширительный бак

По внешнему виду две рассматриваемые ёмкости похожи между собой. Расширительный бак используется в отопительной системе, его основным предназначением считается компенсация лишнего давления, которое возникает в результате расширения нагретой жидкости. Во время работы котла повышается температура теплоносителя, что приводит к его расширению и увеличению объёма.

Как утверждают эксперты, подогрев воды всего на 10 градусов увеличивает её объём на 0,3%. То есть 50 градусная разница в показаниях температуры теплоносителя до и после нагрева увеличит его объём на 1,5%. Жидкость не сжимается, она должна куда-то деваться. Для этого и используется расширительный бак.

Гидроаккумулятор считается одним из основных приборов водопроводной системы. Основными задачами этого устройства является накопление воды в системе и поддержание необходимого давления. Присутствие дополнительного резервуара позволяет сократить количество включений насосной станции, что будет способствовать продолжительной работе силовой установки.

Следующей важной функцией мембранного бака считается защита водопровода от гидроудара. Как известно гидравлический удар чаще всего возникает в момент запуска или отключения насосной станции, а также при резком перекрытии кранов. Резиновая груша или мембрана в ёмкости позволяет сбалансировать избыточное давление, возникающее в системе.

Вертикальный гидроаккумулятор

Несмотря на то, что расширительный бак и гидроаккумулятор похожи между собой отличия между ними есть, причём значительные. В конструкции гидравлического аккумулятора есть специальная мембрана или груша, которая используется для компенсации давления. В расширительном баке тоже есть специальная перегородка, которая делит ёмкость на две части: первая заполняется водой, вторая – воздухом. Если в расширительном баке отопления кислород и жидкость соприкасаются, то в гидроаккумуляторе соприкосновение этих двух веществ недопустимо.

Как выбрать

Только правильно подобранный гидравлический бак поможет правильно использовать водопроводную систему. На практике используют две ёмкости: мембранную и гидравлическую. В первом резервуаре находится каучуковая капсула, которая раздувается до определённого объёма под давлением воды.

Во второй части резервуара находится сжатый воздух. Во время работы системы выдавливание жидкости происходит за счёт сжатого воздуха. Второй вид гидроаккумулятора идентичен по принципу действия, здесь пространство между воздухом и водой разделяется специальной эластичной мембраной.

Обратите внимание! При подборе рассматриваемого устройства следует отдавать предпочтение баллонному варианту. В таком резервуаре капсула не контактирует с металлическими стенками ёмкости.

Разнообразие гидроаккумуляторов

При выборе прибора для автономного водопровода необходимо рассчитать потребность семьи в воде. Во время отключения электроэнергии в приборе может находиться различное количество воды (объём увеличивается с увеличением габаритных размеров резервуара). При покупке гидравлического бака обращают внимание на следующие важные детали:

  • Независимо от объёма резервуара, груша будет занимать только половину бака. Для автономной системы, используемой в частном доме, подойдёт резервуар с ёмкостью в 80-100 литров. Такого объёма хватит для беспрерывной работы насосной станции с производительностью 30л/час. При этом устройство будет включаться не более 30 раз за час;
  • Ориентируются на максимальный расход воды, когда её используют все члены семьи одновременно;
  • 100-литровый гидроаккумулятор позволит сохранить достаточный запас воды после отключения электроэнергии.

Чтобы обеспечить максимальную эффективность работы прибора, его располагают в непосредственной близости к скважине.

udobnovdome.ru

РубрикаРазное

Добавить комментарий
