Давление в станции водяной – Давление в Насосной Станции: Вопросы и Ответы, Нормативы

Содержание

Какое давление должно быть в станции водоснабжения. Подготовка насосной станции. Диагностика, устранение неисправностей после настройки и модернизация.

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

  • для подключения напряжения 220В;
  • для заземления;
  • клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.


Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.


Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

  • погружной (поверхностный) насос;
  • гидроаккумулятор.

Читайте также:

Что собой представляет центробежный насос – его устройство и принцип действия

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

  • 20-30 л – 1,4-1,7 бар;
  • 50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

ruscos.ru

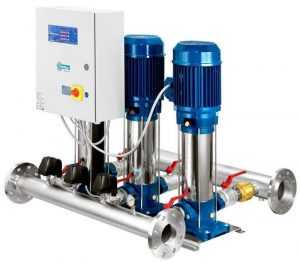

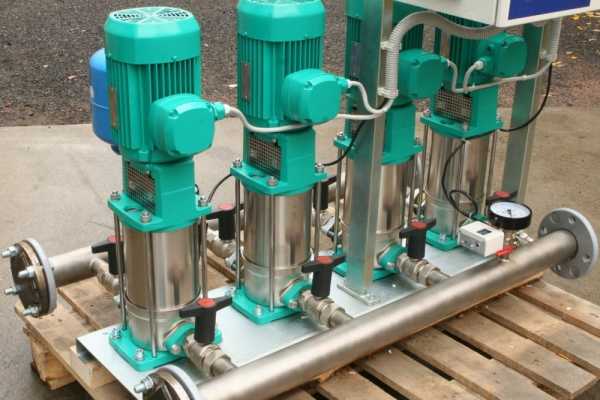

Насосная станция повышения давления воды: как выбрать, лучшие модели

В местах проживания за городской чертой часто отсутствует магистральный водопровод, поэтому для обеспечения личных строений питьевой водой устанавливается повысительная насосная станция водоснабжения. Конструктивно это выглядит как комплекс оборудования, обеспечивающего постоянную подачу воды из отдельной емкости, а также транспортировку по трубопроводу до точек забора в доме.

Многие из пользователей не знают, как выглядит такая станция, не то что специфику ее деятельности. Чтобы восполнить эти пробелы, настоятельно советуем прочитать внимательно эту статью, где вы найдете ответы на многие вопросы.

Что это за конструкция, зачем нужна

Специалисты насосного оборудования различают два вида аналогичных установок: бытовые, которые используются в частном секторе, потому что объемы перекачиваемой воды там сравнительно небольшие, и производственные, используемые в системе водоснабжения, а также отопления многоквартирных домов или весьма больших производственных предприятий, где необходимо создавать большое давление внутри разветвленного водопровода.

Основная задача бытовой станции повышения давления — усилить напор в трубах, дабы вода могла подняться на последний этаж, например, 16-ти этажного дома и иметь нормальный напор. Выпускаются они с управлением ручного или автоматического типа, во втором случае они поставляются в полной комплектации и готовы к работе после подсоединения. Монтаж производится весьма просто, а в процессе эксплуатации не требуется постоянный надзор.

Специальный датчик автономно регулирует включение/выключение насоса, что напрямую зависит от регулярности пользования водой. Для более эффективной работы оборудования используют многоступенчатые повышающие блоки, которые функционируют в автоматическом режиме. Станции ручного управления требуют присутствия пользователя, чтобы осуществлять визуальный контроль над параметрами давления и проводить регулировку, обслуживание связано со сложностями, а стоимость ниже, чем у автоматического варианта.

Основные параметры

Производительность является главной характеристикой насосной станции повышения давления, в среднем она варьируется в пределах 324—468 л/час. Не менее важную роль играет и напор, который должен быть создан в замкнутом домашнем водопроводе, чтобы вода поступала к любой точке водозабора не только строения, но и всего приусадебного участка.

В бытовых системах стандартного типа давление составляет не менее 0,5 атм., при наличии одной точки водозабора этого вполне достаточно, и обычный насос, оборудованный датчиком давления, справится с поставленной задачей. Если же в доме проживает семья постоянно, то точек забора воды становится гораздо больше, поэтому нужна уже станция, которая обеспечит нормальное давление, чтобы вода поступала в любую точку дома.

При этом уровень давления воды становится минимум 1,5 атмосфер, чтобы не только откачать жидкость с глубины в 8 метров, но и подать ее с нормальным напором на второй этаж, а давление в 1,5 атм. соответствует 10 м подъема вверх. Многие пользователи используют такое оборудование для установки в частном секторе, чтобы обеспечить свои дома водой постоянно и в любой погодный сезон.

Особенности, плюсы, минусы

Это оборудование используется для организации подачи питьевой воды в частное сооружение, при этом нормализуется давление внутри трубопровода, обеспечивается бесперебойная работа всех систем, участвующих в процессе. Схемы трубопроводов определяются непосредственно пользователем, главное условие — герметичность, чтобы нигде не было протечек или подсоса воздуха, что снижает качество подачи воды.

Подключить насосную станцию к домашнему водопроводу несложно, но все работы необходимо выполнять без спешки и внимательно обрабатывать стыки труб и элементы подсоединения. Очень важно расположить оборудование в отдельном подсобном помещении, организовать хорошую звукоизоляцию и утеплить на зиму, если помещение не обогревается, чтобы в любой мороз температура не опускалась ниже ноля, оптимально — +1—2 C.

К достоинствам повысительной станции относится:

  • функционирование происходит в автоматическом режиме;
  • установка оборудования не требует от пользователя специальных знаний и навыков;
  • станцию при желании пользователя можно оснастить дополнительным комплектом оборудования;
  • оборудование не требует постоянного технического обслуживания;
  • возможность простого перемещения в любую точку, потому что масса станции, за редким исключением, не превышает 20 кг.

Это нужно знать! Готовые конструкции, предлагаемые в продаже, монтируются на месте довольно просто и готовы для выполнения поставленных задач, они подходят для любой системы бытовой подачи воды.

Как правильно выбрать

Основными критериями при покупке повышающих давление насосных станций для систем домашнего водопровода, питающегося от постороннего источника жидкости, являются:

  1. Производительность — это величина объема воды, которую перекачивает установка за один час.
  2. Мощность — она бывает потребляемой и номинальной, выбирается из количества проживающих в доме. Главное, чтобы она не превышала естественное наполнение колодца или скважины, чтобы в какой-то момент насос не стал работать без воды.
  3. Модель должна соответствовать сечению применяемых в домашнем водопроводе труб, как правило, выходной диаметр у современных изделий равен одному дюйму (2,54 см).
  4. Максимум высоты, на которую осуществляется подъем воды, — этот параметр особенно важен при использовании станции для частных строений, а также при подаче воды в многоэтажные здания.
  5. Габариты изделия должны полностью соответствовать площади помещения, где оно будет устанавливаться, чтобы был обеспечен беспрепятственный доступ ко всем деталям и компонентам в случае ремонта.
  6. Уровень шума, он происходит из-за вращения вентилятора охлаждения устройства, некоторые производители выпускают изделия с мокрым ротором, поэтому шум сводится к минимуму.
  7. Диапазон температур водной среды — устройства могут перекачивать холодную воду или быть универсальными.
  8. Тип установки зависит от помещения, в основном все модели идут с горизонтальным размещением.
  9. Большое значение при покупке имеет репутация производителя, некоторые малоизвестные компании из Азии продают дешевое оборудование, но центры сервиса при этом отсутствуют.

Лучше купить надежную станцию от известного производителя, которая проработает не менее 10 лет, чем менее дорогое изделие, как говорится — кота в мешке.

Рейтинг 2018 года

Jeelex Dzhambo 60/35 Ч-24

  • Тип: поверхностная насосная станция
  • Материал корпуса: нержавеющая сталь/чугун
  • Глубина до зеркала воды: 9 м
  • Максимальный напор: 30 м
  • Пропускная способность: 3 600 л/час (3,3 куб. м/час)
  • Потребляемая мощность: 600 Вт
  • Конструкция:
  • объем гидравлического бака — 24 л
  • встроенный эжектор
  • установка — горизонтальная
  • Вес: 15,1 кг
  • Страна производитель: Россия

Плюсы

  • высокое качество сборки и всех деталей
  • компактность, удобно использовать

Эта эффективная модель насосной станции российской разработки довольно компактна и надежна, при правильной эксплуатации не доставляет хлопот пользователям.

ДЖИЛЕКС Джамбо 70/50 Н-50

  • Тип: насосная станция
  • Материал: корпус — нержавеющая сталь
  • Глубина залегания воды: 9 м
  • Максимум напора: 50 м
  • Производительность: 4 200 л/час
  • Потребляемая мощность: 1,1 кВт
  • Конструкция:
  • объем гидравлического бака — 50 л
  • насос — центробежный
  • диаметр выходного отверстия — 1 дюйм (2,54 см)
  • автоматика контроля
  • защита от перегрева и сухого хода
  • Габариты/Масса: 490х520х290 мм/16,6 кг
  • Страна производитель: Россия

Плюсы

  • большой гидроаккумулятор, мощный двигатель
  • все детали и корпус выполнены из нержавеющей стали

Еще одна отечественная разработка, отличается большим гидравлическим аккумулятором и высоким давлением — отлично справляется с непрерывной подачей воды в душевую на втором этаже загородного коттеджа.

DAB AQUAJET 102 M

  • Тип: поверхностная насосная станция
  • Корпус выполнен из нержавеющей стали
  • Глубина до зеркала воды: 8 м
  • Максимальный напор: 53,8 м
  • Пропускная способность: 3,6 куб. м/час
  • Мощность:
  • потребления — 1,15 кВт
  • номинальная — 750 Вт
  • Конструкция:
  • объем гидравлического бака — 20 л
  • диаметр выхода — 2,54 см (1 дюйм)
  • защита от перегрева
  • Размеры/Вес: 300х543х509 мм/20 кг
  • Страна производитель: Италия

Плюсы

  • монтаж довольно быстрый, работает хорошо
  • отличная подгонка всех деталей, даже хомуты из нержавейки

Минусы

  • шумно работает — 82 дБ

Итальянская модель при сборке требует доработки — надо сразу заменить обратный пластиковый клапан на более прочный, из латуни, иначе он от большого давления лопнет.

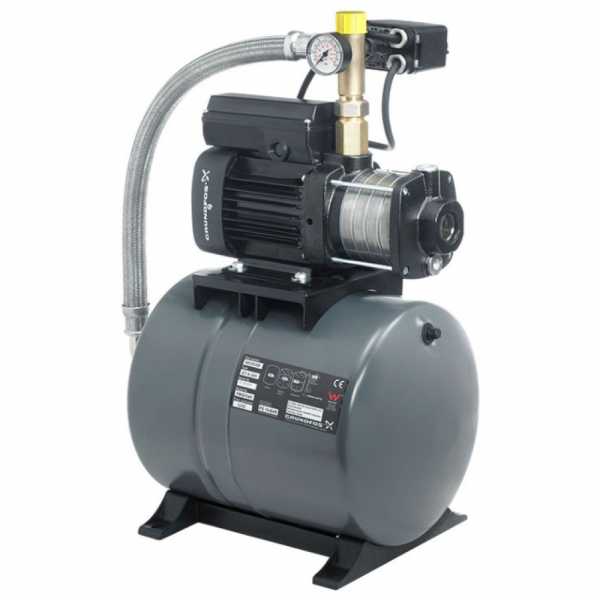

Grundfos Hydrojet JPB 6/24

  • Тип: насосная станция, расположение на поверхности
  • Материал корпуса: нержавеющая сталь
  • Глубина залегания воды: 8 м
  • Максимум напора: 48 м
  • Производительность: 5 419 л/час
  • Потребляемая мощность: 1,4 кВт
  • Конструкция:
  • объем гидравлического бака — 24 л
  • входной диаметр — 1 дюйм (2,54 см)
  • Габариты/Масса: 280х500х665 мм/ 20,4 кг
  • Страна производитель: Grundfos, Дания

Плюсы

  • отличного качества насосная станция
  • все детали выполнены с гарантией долгой эксплуатации

Компания GRUNDFOS славится высокой надежностью оборудования, при правильной эксплуатации насосная установка работает много лет, нужно только вовремя поменять сальники и провести профилактику.

Marina CAM 80/22

  • Тип: поверхностная насосная станция
  • Материал корпуса: нержавеющая сталь
  • Глубина до зеркала воды: 8 м
  • Максимальный напор: 32 м
  • Пропускная способность: 3 927 л/час
  • Потребляемая мощность: 800 Вт
  • Конструкция:
  • объем гидравлического бака — 22 л
  • электронный контроль над уровнем воды
  • защита от перегревания и сухого хода
  • Размеры/Вес: 280х500х500 мм/12 кг
  • Страна производитель: Италия

Плюсы

  • отличного качества оборудование
  • работает без нареканий и головной боли пользователя

Эту модель надо обязательно подключать через стабилизатор электрического напряжения, чтобы двигатель работал без перебоев, по отзывам пользователей, исправно работает более 10 лет.

Выводы

Какую бы модель насосной станции для повышения давления вы ни выбрали, надо правильно ее подключить, чтобы перепады напряжения, которые часто происходят в электросети, не могли оказать на дорогостоящее оборудование негативного воздействия. При правильной эксплуатации эти уникальные помощники по организации водоснабжения вашего дома обеспечат вас чистой водой в любое время суток.

tehnopanorama.ru

Водяная станция не набирает давление: причины

Для частного сектора характерно наличие индивидуальных источников водоснабжения, а значит, обязательным атрибутом в этой коммуникации является насосная станция. Оборудование предназначено для качественного подъема воды из скважины и транспортировки её по трубам водоснабжения. Но что делать, если насосная станция не набирает давление и не поставляет воду в трубопровод? Придется разбираться пошагово, чтобы выяснить, в чем причины подобного сбоя (почему это происходит) и устранить их.

Важность номинального давления в рабочей станции

Итак, главным действующим «лицом» в работе станции водоснабжения является сам насос

Для тех, кто не совсем понимает, почему так важно, чтобы водяное оборудование насосного типа набирало определенное давление, предлагаем ознакомиться с принципом работы станции, и её устройством. Благодаря таким знаниям проводить ремонтные работы и устранять причины возможной поломки самостоятельно будет в разы легче.

Итак, главным действующим «лицом» в работе станции водоснабжения является сам насос. Именно он предназначен для подъема воды и подачи её в систему. Но насос — агрегат хоть и мощный, но достаточно чуткий. Его работа основана на постоянных включениях/выключениях двигателя, что может пагубно сказаться на сроке эксплуатации механизма. То есть, насос быстрее выйдет из строя ввиду перегорания двигателя. Чтобы этого не произошло, многое комплектуют насос гидробаком, и это уже — водяная станция.

Гидробак (его еще называют гидроаккумулятор) уже отвечает за давление в системе, создает заданные его пределы  и контролирует работу насоса. Кроме того, он играет роль накопительного резервуара для воды. То есть, сначала насос накачивает воду в бак. После этого вода в трубы подается при открытии кранов именно из резервуара. Насос в это время отдыхает. Как только давление в баке падает (а именно, заканчивается вода) срабатывает реле давления, которое и приводит в действие насос. Происходит забор воды из скважины до полного наполнения гидроаккумулятора. Цикл повторяется вновь и вновь. И если насос не выключается, значит, нужного давления в системе нет. Необходимо выяснять, почему.

Рекомендуем к прочтению:

Важно: показатели рабочего давления нижней и верхней границ на реле отмечены символами Р1 и Р2 соответственно.

Причины неисправности станции

Но случается так, что водяная станция для водоснабжения не выключается

Но случается так, что водяная станция для водоснабжения не выключается. То есть, вода попросту поступает в бак, а верхнего давления при этом нет. Соответственно и насос не выключается. Бороться с такой ситуацией не только можно своими руками, но и нужно. А для этого рассмотрим основные причины поломки (почему это происходит):

  • Слишком низкая мощность двигателя насоса. Здесь либо изначально неправильно была рассчитана необходимая мощность оборудования, либо в процессе эксплуатации системы водоснабжения были произведены изменения в коммуникации. К примеру, опустилось зеркало воды или была изменена конфигурация трубопровода на участке.

Важно: для определения мощности насоса всегда перед покупкой нужно принимать во внимание глубину зеркала воды в скважине, диаметр труб, количество человек, проживающих в доме и цели, на которые будет расходоваться вода. При покупке желательно выбирать модели насосов, мощность двигателя которых слегка превышает необходимую.

  • Недостаточное напряжение в сети. Особенно частой такая ситуация является в далеко расположенных от города поселках. В этом случае насос просто не может развивать напор, указанный в паспорте. А значит, и давление в системе не будет подниматься. То есть, агрегат вроде и работает, воду будто бы качает, но не выключается. Стоит проверить выходное напряжение в сети и мощность двигателя по паспорту. К примеру, двигатель насоса рассчитан на напряжение 220, а в сеть поступает всего 205 Вт. Соответственно, агрегат не качает воду с заданным напором и от этого не способствует поднятию давления в системе. Здесь поможет либо установка хорошего стабилизатора, либо поменять насос на более мощную модель.
  • Неверно выставленное реле давления. Этот маленький элемент контролирует работу водяной станции, регламентируя нижнюю и верхнюю границы давления в баке. Скорее всего, верхний предел выставлен неправильно. Для того чтобы снизить порог Р2 (верхнего давления), нужно немного открутить гайку меньшей пружины. Показатель снизится, и станция станет выключаться вовремя.

Важно: гайка большой пружины просто снижает показания обеих границ давления, сохраняя при этом диапазон между ними.

  • Возможно, что причиной бесперебойной работы станции водоснабжения является износ деталей механизма насоса. Такой вариант актуален особенно для центробежных насосов. Поскольку рабочее колесо таких агрегатов работает с большой скоростью, пропуская воду сквозь себя, то и мелкие частички песка и других включений в воде также проходят сквозь лопасти колеса. В этот момент они работают по принципу наждачной бумаги, истирая элементы насоса. Соответственно, нагнетательный механизм водяной станции разбалтывается и выходит из строя. То есть, насос работает, но воду в заданных объемах в гидробак не подает. Соответственно верхнего порога давления в гидроаккумуляторе нет. В этом случае придется либо заменить все нагнетательное колесо в насосе, либо купить новый агрегат. А чтобы такого не происходило, лучше покупать насосное оборудование со специальным фильтрующим вкладышем в рабочей камере. Особенно если в воде есть примеси песка или глины.
  • Течь в трубопроводе.

Течь в трубопроводе — одна из частых поломок системы

Эта причина неисправности водяной станции является одной из частых. Причём место имеет чаще скрытая течь. То есть, насос работает, качая воду, и подает её в гидробак не в полном объеме. Где-то водичка утекает из системы. Именно от этого в гидробаке нет нужного верхнего предела давления. Чтобы выявить проблему, необходимо внимательно осмотреть водопроводную сеть, начиная от скважинной водоподающей трубы до самого гидробака. В случае если будет найдена хоть малейшая капель, участок трубопровода нужно заменить. Если же течь найдена в месте резьбового соединения, нужно усилить уплотнитель в этом месте. Хорошим решением является сантехнический уплотнитель «Тангит Унилок». Он даже в случае «перебора» материала дает качественную усадку и не повреждает резьбу.

  • Течь в обратном клапане. Здесь вода попросту оттекает назад в систему водоснабжения, не позволяя насосу добраться до отметки Р2. То есть, верхнего нужного давления в водопроводе нет, и насос не выключается. Явный признак такой неисправности — самопроизвольное включение насоса в ночное время, когда водяной станцией никто не пользуется. Как правило, обратный клапан выходит из строя из-за грязи, скопившейся в нем. Нужно либо прочистить (промыть) обратный клапан, либо полностью заменить его.
  • Порыв эластичного элемента в гидроаккумуляторе. То есть, разрыв мембраны, отвечающей за наполнение бака и регулировку давления в системе водоснабжения. В этом случае насос работает, почти достигая верхней отметки давления, и тут же выключается. Но стоит открыть воду в кране, как станция водоснабжения снова срабатывает. В этом случае необходимо проверить золотник, через который в гидроаккумулятор подается воздух. Достаточно нажать на его штырек и понаблюдать за ним. Если через него станет выходить вода, значит, мембрана бака порвана и нужно менять её. Либо же менять весь гидроаккумулятор. Если же около золотника сухо при нажатии на штырь, стоит обратить внимание на давление воздуха в баке. Его показатель должен быть ниже отметки Р1 (нижнего давления) на 10% (приблизительно 1,5 атм.). Если показатель ниже, то можно просто подкачать воздух при помощи простого насоса.

Самовсасывающий насос: проблемы с давлением в станции

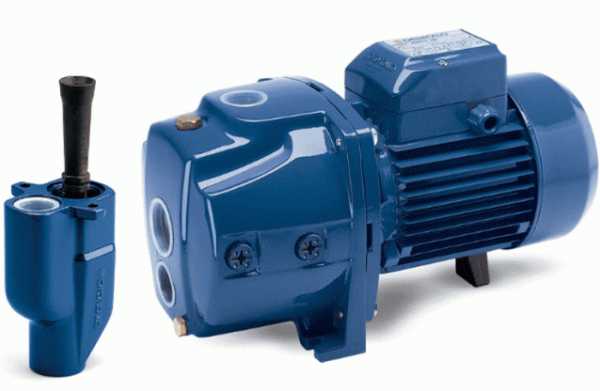

Для работы системы водоснабжения при небольшой глубине скважины чаще всего используют самовсасывающие типы насосов

Для работы системы водоснабжения при небольшой глубине скважины чаще всего используют самовсасывающие типы насосов. В этом случае причины падения давления в гидробаке и водопроводе могут крыться в завоздушивании рабочего колеса и рабочей магистрали агрегата. Причинами попадания воздуха в систему насоса могут стать:

Падение уровня воды в скважине. Если это произошло, то, скорее всего, шланг насоса хлебнул воздуха и подал его в водопровод. Чтобы исправить ситуацию, необходимо проверить уровень зеркала воды и опустить шланг глубже при необходимости.

Рекомендуем к прочтению:

Разгерметизировалось уплотнение между входным патрубком насосного оборудования и заборным шлангом. Здесь нужно обязательно подтянуть гайки или усилить уплотнительную прокладку.

Возможно, также, что насос на этапе запуска был заполнен не только водой, но и воздухом. В этом случае надежной работе насоса – твердое нет, и придется сделать перезапуск оборудования с новой заливкой водой. Иногда приходится и выдавливать из насоса воздушную пробку. Для этого к всасывающей магистрали насоса подключают тройник и вливают в него воду из резервуара, установленного намного выше уровня земли. При этом насос должен находиться во включенном состоянии.

Таким образом, мы привели наиболее частые причины сбоев в работе водяной станции, а именно — отсутствие возможности достигать верхнего показателя рабочего давления в камере бака. Зная эти нюансы работы станции, вы сможете самостоятельно устранить поломку или хотя бы выявить причину сбоя. А это уже половинная экономия бюджета семьи. Ведь мало ли, какую причину поломки вам озвучат в сервисном центре! Нет-нет, да и укажете мастеру на истинную причину выхода из строя вашего насоса или гидробака.



Помогите нам стать лучше, оцените подачу материала и труд автора

Загрузка...

Рассказать друзьям и коллегам в социальных сетях

vodakanazer.ru

как выбрать и установить » SanDizain.ru

Ни в квартире многоэтажки, ни в частном доме современный человек уже не мыслит свой быт без водопровода. Но порой даже его наличие не гарантирует полноценный комфорт – напор воды может быть таким слабым, что удобство бытовых процедур оставляет желать лучшего, а техника и вовсе отказывается работать. Как быть, если вы попали в такую неприятную ситуацию? Наиболее рациональное решение – использование насосной станции для повышения давления воды. Далее мы подробно познакомим вас с этим оборудованием: как оно работает, на какие типы делится, как грамотно выбрать подходящую станцию и как ее самостоятельно установить в квартире или доме.

Строение и принцип работы

Насосная станция конструктивно включает в себя 5 основных компонентов: непосредственно насос, емкость для воды, поплавок или реле давления, фильтр и обратный клапан. Все эти устройства слажено работают для повышения давления в водопроводе. Зачем это необходимо? Тут все просто: в теории норма напора подачи воды составляет 4 атм, но в силу различных причин, например, изношенности трубопроводных сетей или даже большого количества техники-потребителей, на практике этот показатель еле дотягивает до 1,5 атм. Как результат – даже столь обычные приборы как стиральная машина, котел и посудомоечная машина не захотят работать, так как им необходимо давление 2 атм и выше. В такой ситуации и поможет насосная станция.

Общий принцип функционирования агрегата несложен. Сначала при включении насоса накопительная емкость заполняется водой, затем насос отключается и вода подается в выходную трубу с заданным рабочим давлением станции. Когда же давление снижается до минимальной отметки, реле снова включает насос, который опять закачивает воду и выключается после достижения необходимого давления.

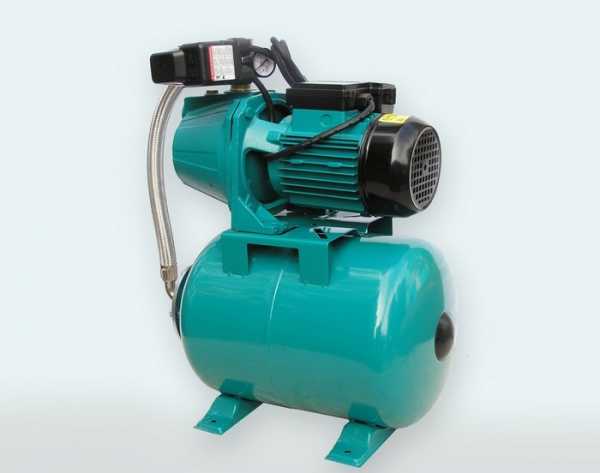

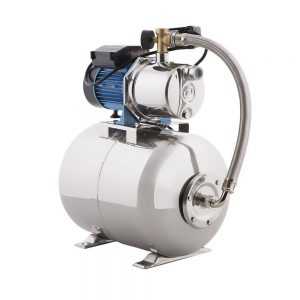

Насосная станция

Но, конечно же, и строение, и схема работы водяной станции могут несколько варьироваться в зависимости от ее типа – чтобы разобраться в отличиях, рассмотрим разные виды агрегатов.

Классификация станций

Насосные установки классифицируют по целому спектру признаков, но наиболее принципиальными среди них являются следующие три.

По способу управления:

  1. Ручные – закачка вода и последующий контроль ее уровня в емкости осуществляются вручную.
  2. Полуавтоматические – снабжены механическим поплавком, который регулирует закачку воды и изменение ее объема в накопительном резервуаре.
  3. Автоматические – имеют специальный датчик, который реагирует на изменение давления и сам включает или выключает насос.

Совет. Для продолжительного использования наиболее подходящими являются станции с автоматическим управлением – они долговечны, удобны и бесперебойно гарантируют своевременную подачу воды потребителю.

По типу насоса:

  1. С центробежным насосом – создают давление с помощью центробежного колеса. Плюсы: устойчивы к абразивным частицам в воде и продолжают работать даже после «проглатывания» небольшого объема воздуха. Минус – характеризуются высоким потреблением электрической энергии.
  2. С вихревым – создают давление посредством вихрей. Плюсы: устойчивы к температурным перепадам и потребляют сравнительно немного электроэнергии. Минус – чувствительны даже к минимальному завоздушиванию.

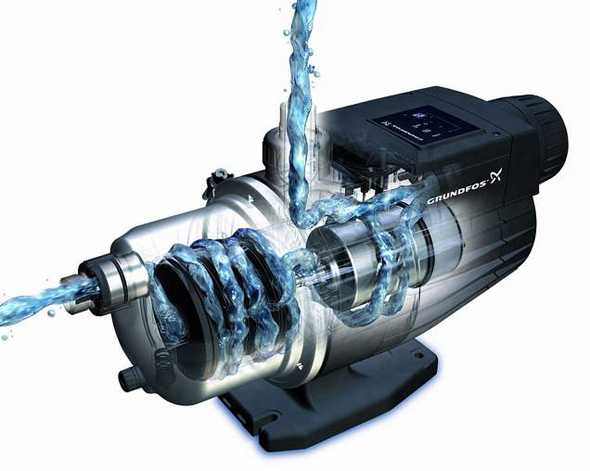

Устройство электрического насоса повышения давления

По виду накопительной емкости:

  1. С баком – работают на механических поплавковых предохранителях. Отличаются низкой стоимостью, но имеют высокий риск затопления и не всегда обеспечивают максимальный напор воды.
  2. С гидроаккумулятором – функционируют под управлением датчика давления. Имеют относительно высокую стоимость, но отличаются малыми габаритами и гарантируют максимальное давление воды при любых условиях.

Тонкости выбора

Выбирая насосную станцию для повышения давления, учитывайте такие характеристики:

  • Мощность. Подбирается с учетом количества водозаборных точек в жилище – кранов и выходов к технике. Среди бытовых станций различают низкомощные модели – до 600 Вт, среднемощные – 600-1000 Вт и высокомощные – 1000-1500 Вт.
  • Производительность. Рассчитывается с учетом объемов потребления воды домочадцами. Для бесперебойного водоснабжения квартиры или частного дома достаточно станции с производительностью 3000 л/ч.
  • Объем накопительной емкости. Определяется исходя из того, сколько резерва воды необходимо для обеспечения нужд домочадцев в случае несанкционированного отключения электроэнергии или аварийных ситуаций. Как правило, для одного человека достаточно 24 л.
  • Материал накопительной емкости. Резервуар может быть выполнен из чугуна, пластика или стали: пластиковые модели недорогие, но и недолговечные; чугунные – довольно прочные, но очень тяжелые и относительно дорогие; стальные – устойчивы к негативным внешним факторам, долговечны, но также дорогие, по сравнению с пластиком.
  • Защитные функции. Качественная насосная станция должна иметь функции защиты от сухого хода и от перегрева: первая отключает агрегат в случае отсутствия воды в трубопроводе, тем самым уберегая двигатель от деформации, а вторая – останавливает насос, если он начинает работать на чрезмерно повышенных оборотах.

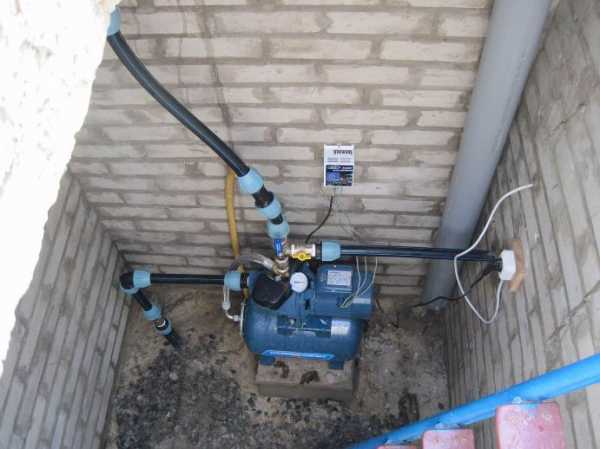

Установка станции

Сразу же отметим, что существует несколько вариантов монтажа насосной станции: для частного дома – возле скважины или колодца, в техническом помещении или в санузле, для квартиры – в техпомещении или в санузле. Исходя из этого, разберем, как устанавливать агрегат внутри жилища и за его пределами.

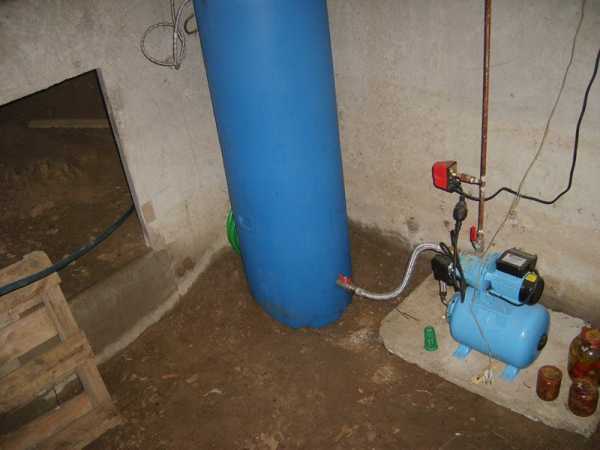

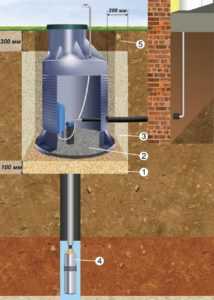

Если вы решили установить станцию возле источника воды – скважины или колодца – сначала поставьте в намеченном месте кессон или специальную камеру. Оборудование следует опустить до глубины промерзания почвы и утеплить. Далее станция помещается в камеру или кессон и первым выходом соединяется с источником воды, а вторым – с водопроводной трубой, которая будет идти в дом. Последняя прокладывается в траншею и заводится в жилище, где осуществляется непосредственная разводка труб ко всем точкам водозабора. Параллельно к станции прокладывается кабель, который подключается к электрощитку для обеспечения питания агрегата.

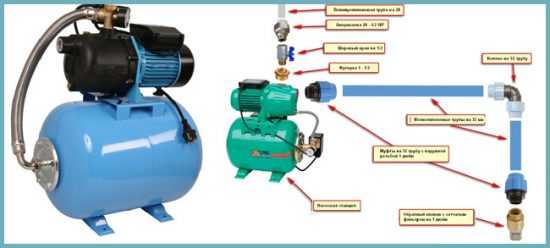

Подключение станции

Если же вы будете монтировать станцию внутри дома или квартиры, работу следует выполнять в такой последовательности:

  1. Обрежьте водопроводную трубу в месте подключения агрегата и с двух сторон нарежьте на нее резьбу.
  2. Накрутите на обрезанные торцы переходники и вкрутите в них фитинги.
  3. Конец магистральной трубы подсоедините к накопительной емкости.
  4. Соедините насос и емкость подающей трубой.
  5. Подсоедините насос к трубе, которая подает воду к заборным точкам в жилище.
  6. Подключите насос к электросети – подведите кабель к отдельному автомату в щитке.

Важно! Станцию нужно устанавливать только в утепленном и проветриваемом помещении со свободным доступом к водопроводным трубам и электропроводке.

Таким образом, насосная станция – оптимальное решение проблемы слабого давления воды как для квартиры, так и для дома. Выбирая агрегат, учитывайте все его видовые особенности и отличия, чтобы приобретенное оборудование точно соответствовало условиям эксплуатации вашего жилища. А подобрав подходящую станцию, не забывайте про правила ее установки – их соблюдение является гарантией бесперебойного функционирования прибора.

Насосы для повышения давления воды: видео

Насосная станция для повышения давления воды: фото



sandizain.ru

Как отрегулировать давление в насосной станции

Для того, чтобы обеспечить себе комфортное существование, люди, проживающие в частных домах, иногда приобретают насосы для улучшения напора воды.

Компания grundfos каталог насосов предлагает достаточно обширный, все модели доказали свою высокую работоспособность и качество.

Но даже на лучших изделиях через время заводские настройки уровня давления сбиваются, и наступает необходимость самостоятельно настраивать насос.

Целесообразней изучить информацию о том, как это делать, до того как возникнет необходимость применять знания на практике.

Реле давления

Давление воды в насосной станции регулируется предназначенным для этого реле. При изготовлении насоса значения нижнего и верхнего предела давления уже заданы.

Регулировка настроек

Периодически возникают причины, по которым необходимо менять заводские установки. Для этого нужно:

  • обесточить насос;
  • с реле убрать пластмассовую крышку;
  • изменить уровень верхнего предела давления, повернув маленькую гайку;
  • для изменения нижнего уровня давления нужно повернуть большую гайку.

Частота включения и отключения насоса зависит от объёма бака гидроаккумулятора и от разницы значений давления. Нужно помнить о том, что показания верхнего давления должны быть не выше, чем те, на которые рассчитана насосная станция.

Выставление определённых значений

Бывают ситуации, когда необходимо задать точные значения давления, например, максимальное давление 2,5 атмосферы, а минимальное – 1,5 атмосферы.

Этот процесс выглядит следующим образом:

  • Подключить насос. Заполнять водой бак до тех пор, пока стрелка на манометре не установится на значении 2,5 атмосферы.
  • Выключить насос.
  • Убрать крышку реле и поворачивать маленькую гайку до начала работы реле.
  • Вылить воду из бака до установления стрелки манометра на 1,5 атмосферы.
  • Закрыть кран.
  • Убрать крышку реле и не спеша поворачивать большую гайку до тех пор, пока не сработают контакты.

Технические нюансы

После регулировки давления в насосной станции нужно изменить и данные его в баке гидроаккумулятора.
Нельзя сильно закручивать гайки на реле, иначе оно в скором времени может выйти из строя.
Наибольшее устанавливаемое вами значение давления не должно превышать 4/5 от максимального давления насоса, указанного в паспорте. Иначе это может привести к его быстрому износу.

Для того, чтобы насос включался реже, необходимо, чтобы в баке было много воды. Это достигается путём установки маленького значения для включения насоса и большого значения для выключения.

Как настроить реле давления на насосной станции:

Источник №1: http://geonasos.ru/

Твитнуть

glavspec.ru

Минимальный, максимальный и оптимальный напор воды в водопроводе

Минимальное давление воды в водопроводе

https://www.youtube.com/watch?v=Hy69V1IqfBg

Минимальное давление в системе водоснабжения равно одной атмосфере. В таком случае вода двигается в трубах только под действием силы гравитации — «самотеком».  Поэтому такой водопровод должен «питаться» от бака, расположенного на уровне чердака.

Но подобная схема затрудняет процесс монтажа системы водоснабжения и предъявляет особые требования к прочности и гидроизоляции чердачного перекрытия. Кроме того,   потребитель может забыть о возможности одновременного «включения» нескольких кранов.

Подведем итоги – при минимальном давлении вы сможете пользоваться только одним краном и забудете о разветвленной сети водоснабжения.

Максимальное давление воды в водопроводе

Верхний предел  ограничен производительностью насосов и кольцевой жесткостью арматуры. Поэтому максимальное давление в водопроводе теоретически доходит до 15 атмосфер. Ведь большие показатели не выдержат ни трубы, ни запорные вентили.

Но на практике максимальный показатель в городском водопроводе не превышает 7-10 атмосфер. И он  характерен лишь для внутренних сетей многоэтажных строений.

Ну а внутри квартиры или дома давление ограничивают на отметке 6-7 атмосфер, поскольку больший напор может повредить тонкую механику современных сантехнических приборов.

Таким образом, максимальное давление обеспечивает сильный напор и гарантирует бесперебойное водоснабжение многоэтажных строений. Однако при таком  показателе увеличивается риск повреждения «начинки» всех сантехнических приборов.

Оптимальное давление воды в водопроводе

Основной критерий, согласно которому можно определить оптимальное давление воды в водопроводе – нормы потребления жидкости. А согласно санитарным нормам на каждого человека приходится не менее 4,5 м3 воды в месяц. Но расходуем мы намного больше.

Поэтому с учетом пропускной способности стандартных полудюймовых труб внутренней разводки оптимальное значение приблизится к отметке 2-2,5 атмосферы. При таком давлении потребитель не заметить скачков напора при одновременно использовании крана и сливного бачка.

Но обилие потребляющих воду приборов заставляет нас завысить этот показатель до хотя бы 4 атмосфер. Поскольку при меньшем давлении невозможно одновременно пользоваться стиральной машинкой и душевой кабиной или посудомоечным агрегатом и обычным краном.

Итого, оптимальное давление в системе водоснабжения должно удерживаться на уровне 3,5-4 атмосфер. Однако любой бытовой трубопровод должен «держать» гидравлический удар, спровоцированный скачком  до 6-10 атмосфер (каким давлением испытывают водопровод в конкретном случае, решают только проектировщики системы).

Способы увеличения и уменьшения давления воды в водопроводе

Для понижения давления используют особые компенсаторы – предохранительные клапаны или редукторы, пружины которых настроены на определенный напор. Если давление в водопроводе превысило этот показатель, то клапан «стравливает» лишний объем жидкости в канализацию.

Обычно такие устройства монтируют только в промышленные и коммунальные водопроводы, а в бытовых инженерных сетях предохранительные клапаны встречаются нечасто. Но если ваш домашний водопровод запитан от магистрали, то предохранительный клапан будет далеко не лишним.

Ну а установку этого элемента проводят следующим образом:

  • Если точка врезки расположена не под землей, а в колодце, то предохранительный клапан монтируют как отвод от подключаемой трубы, врезая его за точкой сопряжения магистрали и водопровода. В этом случае можно пренебречь утилизацией сбрасываемой жидкости – ее впитает грунт на дне колодца.
  • Если точка врезки расположена в траншеи и уже недоступна, то предохранительный клапан монтируют за центральным вентилем, перекрывающим подачу воды в дом. И в этом случае вам придется позаботиться о линии, связывающей сливной патрубок клапана и канализацию или емкость для сбора стравленной жидкости.

Разумеется, такая система требует некоторых расходов, но керамические вентили современных смесителей, разрушаемые при давлении 7-8 атмосфер, стоят еще дороже.

Повышение давления воды в водопроводе реализуется более сложным способом. Для этого нам понадобится накопитель, в котором можно собрать запас воды, и особый насос, перекачивающий этот запас к потребителю.

То есть для повышения давления в системе вам придется сделать следующее:

  • Установить на полу или настенной консоли 200-литровый накопитель.
  • Соединить накопитель с центральным запорным вентилем или счетчиком воды шлангом.
  • Установить внутри накопителя поплавковый датчик, отслеживающий наполнение этой  емкости. Причем датчик монтируют на входящей линии.
  • Установить на «исходящий» штуцер накопителя насос для перекачки жидкости, управляемый датчиком давления, который срабатывает при открытии крана.
  • Соединить свободный штуцер насоса с коллектором внутреннего водопровода шлангом.

Проделав эти манипуляции, вы «привяжите» давление в водопроводе к характеристикам насоса для перекачки жидкости, получив шанс уменьшать и увеличивать напор в системе, меняя производительность насоса и емкость бака.

Регулировка давления в системах автономного водоснабжения загородных домов

Система водоснабжения загородного дома, как правило, черпает воду от автономного источника – колодца или скважины. Поэтому за напор в таком водопроводе отвечает насосная станция – несложный агрегат, состоящий из гидроаккумулятора, насоса и блока управления.

Принцип работы такой станции заключается в следующем: насос закачивает воду в аккумулятор, который отдает жидкость потребителю, а блок управления включает или выключает двигатель насоса, реагируя на изменение давления в аккумуляторе. Проще говоря: если в аккумуляторе нет воды, то в аккумуляторе падает давление и насос работает, а если есть, то давление в накопителе повышается и насос отключается. Соответственно, открыв вентиль крана в доме, мы освобождаем аккумулятор от жидкости, попутно запуская насос станции.

Поэтому регулировка давления в системах автономного водоснабжения осуществляется путем калибровки блока управления, которому задают минимальный показатель – «стартовое» давление, включающее насос, и максимальный показатель – давление при котором насос отключится. Подняв стартовое давление, мы увеличиваем максимальный  напор в водопроводе. Соответственно, уменьшив максимальный показатель, мы снижаем пиковое давление в системе автономного водоснабжения.

Технически процесс регулировки выглядит как ослабление или затягивание двух подпружиненных винтов, скрытых в кожухе блока управления. Причем подробная инструкция по регулировке прилагается к комплекту документации каждой насосной станции.

Кроме того, корректировку напора в автономном водопроводе можно выполнить с помощью настройки гидроаккумулятора. Для этого нужно сделать следующее:

  • Наос станции отключается, после чего нужно открыть краны в доме, стравив воду из аккумулятора.
  • Далее к ниппелю аккумулятора подключается обычный велосипедный или автомобильный  насос, с помощью которого можно поднят давление в пустой части аккумулятора, отделяемой от заполняемой области мембраной.
  • После подкачки воздуха на ниппель аккумулятора монтируют манометр, стравливая давление до нужной величины (обычно до 1,5-2 атмосфер).

Проделав эти действия можно изменить напор в водопроводе без сложной регулировки блока управления. Поэтому большинство владельцев насосных станций прибегают именно к этой методике калибровки напора в своих системах автономного водоснабжения.

Оцените статью: Поделитесь с друзьями!

grounde.ru

как выбрать и какие бывают виды, установка

Краткое содержание статьи

Работа многих видов сантехнического оборудования и бытовой техники напрямую зависит от давления в водопроводной сети. Если оно низкое, то данный факт является истинной проблемой, особенно в высотных домах.

Единственным выходом из такого положение – использовать насос, повышающий давление в водопроводе. В противном случае проживание в такой квартире или доме становится крайне не комфортным.

Норма величины давления в водопроводе

Единицей измерения этого показателя является бар. Другое название – атмосферная единица. Физически это можно интерпретировать как подъем воды под таким напором на высоту 10 метров.

В сетях населенных пунктов давление по нормативам должно составлять 4-4,5 атмосферы, что обеспечивает обслуживание зданий повышенной этажности.

В соответствии с действующими нормативами, приведенными в СНиП 2, 0401-85, холодная вода в системе должна быть в пределах 0,3-6,0 атмосферы, а горячая – 0,3-4,5. Но нужно понимать, что в нем приведены экстремальные значении и это вовсе не означает, что при таких крайних значения водопровод будет нормально функционировать. В таких обстоятельствах используются насосы, повышающие давление воды в водопроводе.

Чрезмерно высокое давление в водопроводной сети не менее опасно, чем недостаточное. Так, если этот показатель достигает величины 6,5-7,5 атмосфер, создаются экстремальные условия для работы соединений.

В пластиковых трубопроводах, резьбовые соединения и стыки, созданные посредством пайки, начинают пропускать воду, образуя протечки. В таких условиях нужно выполнять монтаж только с приварными металлическими фитингами.

Следует отметить, что фонтанирующие артезианские скважины могут давать напор до 10 атмосфер и в таких обстоятельствах необходимо использовать аппаратуру, регулирующую давление.

Причины низкого давления в водопроводе

Обстоятельства, приводящие к падению давления в водопроводной сети, могут быть как объективными, возникшими в результате естественных процессов, так и субъективными, связанными с ошибками в проектировании, расчетах, подбором оборудования. Их можно сформулировать следующим образом:

  1. Повышенный уровень разбора воды, связанный с высоким сезонным потреблением. Это случается летом, когда потребители частного сектора расходуют большое количество воды для полива огородов.
  2. Неисправный или недостаточной мощности насос на станции распределения.

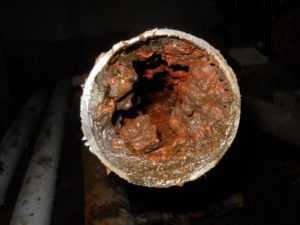

  3. Засоренные трубы. В случае использования металлических водопроводов это может быть ржавчина в смеси с известковыми нерастворимыми осадками, получающимися естественным образом.
  4. Утечки воды на порывах или протечках водопровода. Они образуются, в основном, на стыках труб или разъедают их стенки насквозь. Единственным способом избежать таких дефектов – производить периодические осмотры и текущий ремонт строго по разработанному графику.
  5. Недостаточная мощность электрических сетей, питающих подстанцию.

Для частного сектора, использующего индивидуальный водозабор в виде колодцев или скважин, это становится возможным по причине постепенного снижения их дебита в результате заиливания источников, засорения фильтров.

Самое неприятное состоит в том, что снижающие давление в водопроводе факторы не возникает в один момент, их влияние значительно растянуто во времени и незаметны. Очевидно, что нужен постоянный контроль над пропускной способностью трубопровода.

Как работает насос повышающего давления?

Наиболее частыми признаками недостаточности давления в водопроводе является низкий напор из крана или невозможность воспользоваться двумя и более водоразборными точками.

Это становится реальностью уже при снижении давления ближе к минимальному нормативному значению.

Если проверено и установлено, что  трубы водопровода находятся в нормальном состоянии, необходимо устанавливать насосные установки для повышения атмосфер в водопроводной сети. Для этого  применяются центробежные устройства, приводимые в действие электродвигателем.

Выполняя одинаковые функции – поддержание давления воды в системе водопровода – они могут отличаться по принципу действия:

  1. Устройства постоянного действия – они работают круглосуточно в непрерывном режиме, поддерживая в системе давление воды. Недостатком такого типа является постоянный расход электроэнергии и ускоренный износ оборудования. Такие устройства отлично справляются при включении в ручном режиме во время пиковых нагрузок на водопровод, например во время полива огорода.
  2. Насос автоматический, оснащенный датчиком потока. Его включение производится при наличии движения воды по трубе, что свидетельствует о наличии расхода в данный момент времени. Такой режим работы более экономичен, чем в предыдущем случае. Стоимость автоматического насоса для повышения давления в водопроводе несколько выше, но это компенсируется более экономичным режимом работы.

Существенным различием для такого оборудования является способ охлаждения. В устройствах с сухим ротором крыльчатка находится в отдельной камере и отделяется от потока воды сальниками, установленными в корпусе.

Смотреть видео

Насосы с мокрым ротором работают непосредственно в воде, что благоприятно сказывается на их долговечности, поскольку жидкость является одновременно и средством охлаждения и смазкой для подшипников.

Основным же достоинством таких приборов является бесшумность в работе. Это позволяет устанавливать их внутри помещения.

Правила подбора мощности насоса – технические характеристики их значение

Основным фактором, влияющим на выбор устройства для подачи воды и поддержания нормального давления в системе, является характер точки водозабора:

  1. Самовсасывающий агрегат применяется в условиях, когда точка забора воды располагается ниже уровня установки агрегата. Конструктивно они устроены таким образом, что способны самостоятельно всасывать воду на расстоянии до 8 метров в глубину.

Чем меньше расстояние от воды до помпы, тем эффективнее он забирает воду, поэтому место установки должно быть по возможности максимально приближено к источнику.

  1. Нормально всасывающие агрегаты устанавливаются в системе водопровода и поддерживают давление в нем, при этом источник водозабора, как правило, располагается выше самого агрегата. Это может быть вводная труба или емкость для накопления воды.

Отдельной линейкой выпускаются циркуляционные устройства, предназначенные для обеспечения ускоренного оборота теплоносителя в системах отопления. Они оснащаются термодатчиком для возможности автоматической регулировки скорости потока. Местом их установки является обратная труба отопительного контура.

  1. Колодезные насосные приспособления используются для подачи воды и поддержания давления из больших емкостей и колодцев. Конструкция такого устройства обеспечивает практически полную бесшумность при работе. Не допускается засасывание воздуха при снижении уровня воды. Гарантированно это не произойдет, если агрегат снабжен устройством для автоматического отключения при критично низком уровне жидкости.
  2. Скважинные насосы погружные предназначены для установки в условиях стесненных размеров, определяемых диаметром обсадной трубы водозабора. Поэтому их диаметр невелик, а производительность достаточно высокая, чтобы обеспечить все потребности потребителей.

Как выбрать насос с учетом гидравлических характеристик

Основными показателями при выборе являются следующие показатели:

  • Q – производительность устройства, измеряемая в метрах кубических за единицу времени – м3/час;
  • Н – величина напора – высота столба воды, измеряемая в метрах.

Двумя этими показателями определяется рабочая характеристика устройства. Они взаимозависимы, при изменении любой из них соответственно изменяется и вторая.

Рекомендуемая величина показателя производительности:

  1. Для загородного дома для 4-х человек она составляет 1-2 кубометра в час.
  2. При использовании воды для орошения участка – 2-3 кубометра в час.

Показатель напора, необходимого для водопроводной сети можно с достаточной  точностью определить из соотношения:

Н = Нгео + (0,2 + L) + 10 (м), где:

Н – напор;

Нгео;

Lобщая длина нагнетательной и всасывающей труб;

10 – минимальное значение требуемого давления на точке водоразбора.

Используя выбранные показатели и проведенный расчет можно выбрать устройство, соответствующее требованиям конкретной водопроводной сети.

Давление выбранной насосной установки должно обеспечивать выполнение им следующих функций:

  1. Подъем водяного столба от точки всасывания на необходимую высоту.
  2. Преодоление гидравлического сопротивления трубопровода, включающего собственно трубы, фурнитуру, измерительные приборы и регулирующую аппаратуру.
  3. Получение нужного давления в конечной точке потребления. Для этого к полученному расчетному результату нужно заложить запас, добавив еще 10-12 метров.

Характеристика, указывающая высоту столба, является паспортным параметром и всегда указывается в сопроводительной технической документации.

Смотреть видео

Если расстояние между зданием и точкой водозабора составляет 25-28 метров, следует остановить свой выбор на погружном насосе вместо самовсасывающего.

Выбор  повышающего давление насоса с учетом технических характеристик

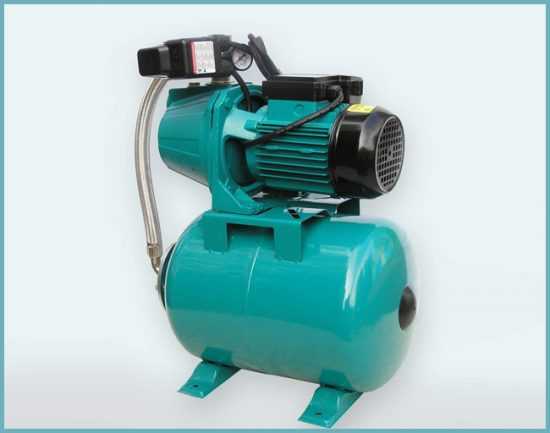

Насосные станции бытового назначения применяются для организации водообеспечения частных строений. Такие агрегаты способны производить водозабор из различных источников – ёмкостей, колодцев, скважинных водозаборов или природных водоемов. Из положительных сторон использования такого устройства можно отметить следующие:

  1. Системы поддерживают одинаковое давление в трубной разводке, что разрешает эксплуатацию в доме различной бытовой техники и сантехнического оборудования.
  2. Отсутствует необходимость в регулярном контроле над станцией – встроенная автоматика обеспечивает функционирование устройства в течение длительного времени.

Бытовые насосы требовательны к устойчивому электропитанию.

Основными узлами такого устройства являются:

  • гидроаккумулятор;
  • насос поверхностного расположения или погружаемый;
  • реле для контролирования давления;
  • клапан обратного хода жидкости на водозаборнике;
  • устройство электропитания и регулировки.

Гидроаккумулятор это сосуд в виде цилиндра, разделяемый внутри гибкой перегородкой. В процессе производства в одно отделение закачивается газ под установленным давлением.

Вода в трубную разводку попадает через аккумулятор, в это время насосная установка постоянно нагнетает жидкость, воздействующую на гибкую вставку. При достижении установленного значения, мембрана воздействует на реле контроля давления, подкачка прекращается.

Когда открывается один или несколько кранов, давление в сосуде снижается и снова производится подкачка воды насосом.

Именно этот агрегат является основным узлом станции и от его характеристик во многом зависит работа всей установки.

Смотреть видео

Насосы, повышающие давление в водопроводе

В состоянии поставки автоматические станции оснащаются наружными насосами. Их устанавливают на металлическом основании – раме вместе с гидроаккумуляторами и управляющими блоками. К входящему отверстию насоса подсоединяется водозаборная труба, погружаемая внутрь обсадной, в зев криницы или иного водозабора.

Система с водозаборной трубой позволяет устанавливать такое устройство на скважинах с узкой обсадной трубой.

По конструкции помпы бывают вихревого или центробежного действия. Первые создают всасывание воды за счет вращение ротора с лопастями, расположенного непосредственно  в корпусе.

Работают они практически бесшумно, чем определяется их основное применение в качестве насоса для увеличения давления в водопроводе, встраиваемого в трубную разводку внутри дома.

Такие агрегаты применяются в системах, работающих только при положительной температуре жидкости. При размораживании они просто приходят в негодность.

Помпы центробежного действия производят при работе сильный шум, но они способны  выкачивать воду из глубинных водоносов. Кроме того, они работоспособны и при отрицательных температурах, поэтому их устанавливают либо в отдельно расположенных строениях, либо в скважинном кессоне.

Устройство гидроаккумулятора, характеристики

Как уже упоминалось выше, водоснабжение дома при использовании насосных станций, производится опосредовано через гидроаккумулятор. Такое устройство выравнивает давление в системе и предохраняет ее от гидравлических ударов при включении подкачки.

Смотреть видео

Важным показателем для аккумулятора является его емкость. Чем она больше, тем реже включается насос станции, что увеличивает срок его службы и позволяет экономить электроэнергию.

Установка и подсоединение станции повышающей давление

Место расположения приспособления повышающего давления, всегда выбирается поближе к источнику воды. Во втором случае нужно отрыть и оснастить оборудованием специальный бункер – кессон.

Видео установка
Смотреть видео

По глубине такая ёмкости должна быть не менее 2-х метров. По днищу нужно сделать гидрозатвор из глины, а стены обложить кирпичом или устроить бетонную стенку.

Можно также установить насосную систему в отдельном помещении внутри дома, если применяется бесшумный агрегат.

При установке водозабора в колодце, нужно сделать специальную полку на его стенке, на которой размещается оборудование.

В домах с периодическим посещение (дача) оборудование на зиму обычно демонтируется и размещается на хранение в доме.

Смотреть видео

Поскольку глубина скважины часто превышает возможности всасывающего насоса (8-9) метров, для них используется станция с погружаемым или эжекторным насосом, которые позволяют производить водозабор при глубине скважины до 45 метров. Но такое оборудование будет стоить несколько дороже.

Популярные модели

В настоящее время одним из лидеров рынка насосного оборудования является марка Джилекс. Весьма демократичные по цене – от 100 долларов – они достаточно долговечны и надежны в работе.

Насосы выпускаются в чугунных, полипропиленовых и нержавеющих корпусах. Последний вариант стоит несколько дороже, до 350 долларов, что компенсируется более высокой надежностью. Объем аккумулятора составляет 24 литра.

Вариант комплектации с использованием погружного насоса может стоить до 500 долларов, он надежно качает воду с глубины до 32 метров с расходом до 1200 литров за час.

Популярны на рынке и станции подкачки Грундфос. Их производят в металлических хромированных корпусах с гидроаккумуляторами на 24 и 50 литров. Станции практически бесшумны в работе и отличаются завидной долговечностью.

Существенным недостатком политики поставок Грундфос является отсутствие запасных частей, которые в нашу страну не поставляются. Так, что любая неисправность оборудования приводит к необходимости его полной замены.

Цены на станции Грундфос начинаются от 250 долларов. Это агрегаты небольшой мощности – от 850 ватт с наружным насосом с подъемом 8 метров и производительностью до 3700 литров в час.

Оборудование более высокой мощности, до 5000 литров с насосом в 1,5 кВт стоит уже вдвое дороже – порядка 500 долларов.


Семейство Грундфос с корпусами из нержавейки стоят от 450 долларов, а имеются комплектации по цене 1200 долларов. Но они оснащены многими функциями: защитой от перегрева и холостого хода, а также водяным охлаждением.

Хорошие отзывы поступают от потребителей водопроводного оборудования Вило. Это станции более высокой мощности, предназначенные для водообеспечения достаточно крупных объектов, при этом в схеме управления имеются возможность бесступенчатой регулировки всех основных параметров.

Управление осуществляется через активный дисплей с использованием программируемого процессора. Оборудование очень солидное и стоимость 1000-1300 долларов в данном случае вполне оправдана.

Нужно отметить, что в насосной станции этого типа может устанавливаться до 4-х поверхностных насосов.

Выбор насоса повышающего давления в водопроводе

Создать условия для комфортного проживания в загородном доме без устройства надежного водоснабжения невозможно. В современных водопроводных системах также невозможно обойтись без насоса повышающего давления в водопроводе.

Что нужно учитывать при подборе с учетом расходов на электричество и для удовлетворения потребности в чистой воде. Рассмотрим некоторые моменты:

  1. Насос, применяемый в загородных системах водоснабжения, должен обеспечивать не только прямые потребности проживающих, но и такие, как полив огорода и участка. А при наличии бассейна – его наполнение и функционирование.
  2. Для небольшого загородного дома и при наличии близко залегающей грунтовой воды, следует предпочесть установку поверхностного насоса. Его производительности достаточно и для бытовых и для ирригационных нужд.
  3. Глубоко залегающие воды могут потребовать применения эжекторного насоса. Если нет других вариантов, придется озаботиться оборудованием кессона, поскольку такое оборудование производит много шума.
  4. В системе частного водопровода необходим накопительный бак, который часто размещается на чердаке. При этом крайне необходимо устройство автоматического долива воды и контроль перелива, в противном случае можно затопить дом.
  5. Идеальным решением проблемы водоснабжения можно считать установку насосной станции со всеми необходимыми регулировками.

Смотреть видео

Давление в водопроводе при использовании стиральной машины или ванны джакузи должно быть не менее 4 атмосфер.

Записи по теме:

Опубликовано: Май 27, 2018

Загрузка...

trubanet.ru
