проекты, схемы, чертежи + фото

Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

К тому же по чертежу можно рассчитать количество необходимых материалов. Плюс, когда вы увидите, как будет выглядеть проект вашего дачного туалета на картинке, то сразу подберёте идеальное место для его возведения.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

  1. туалетный домик с выгребной ямой,
  2. биотуалет,
  3. пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

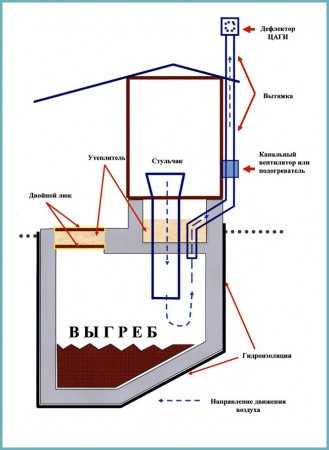

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно! Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.

Пудр-клозет

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет! Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.

Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

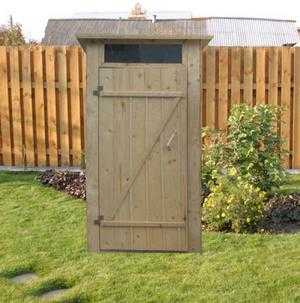

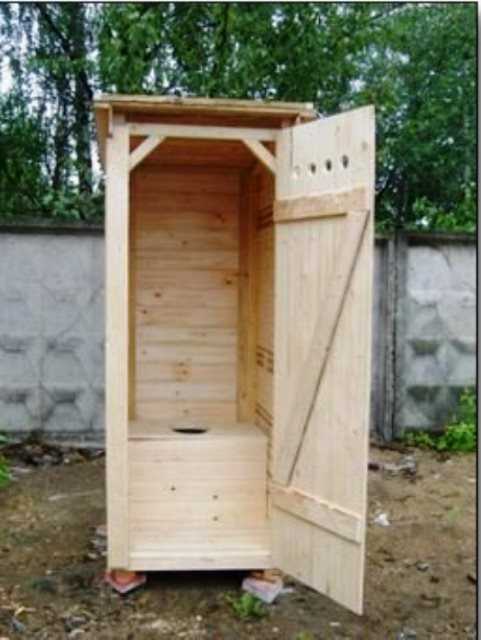

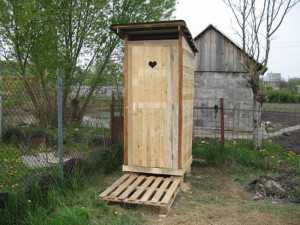

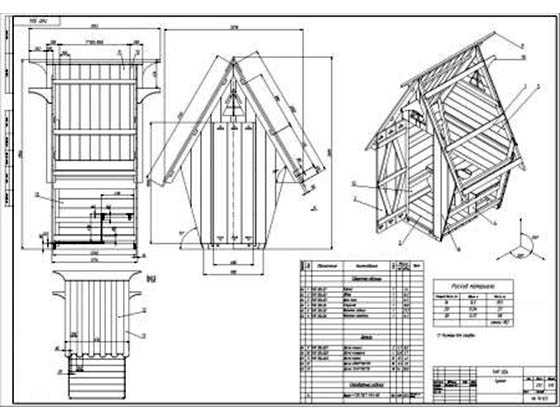

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

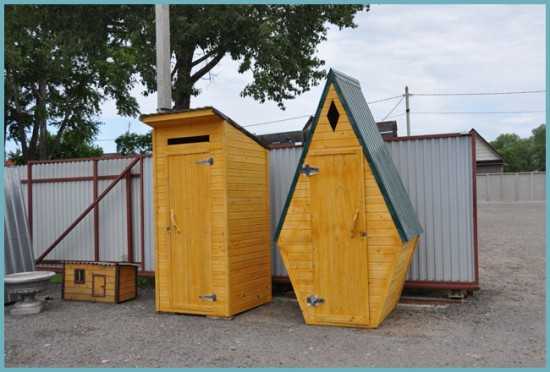

Виды деревянных кабинок

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:

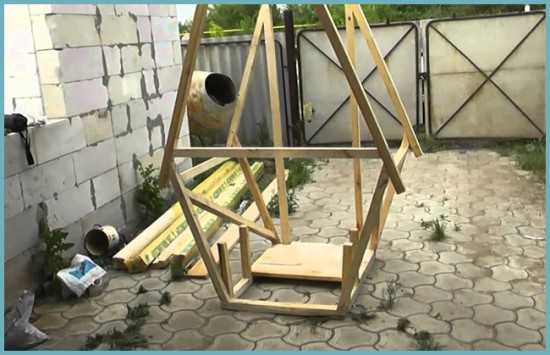

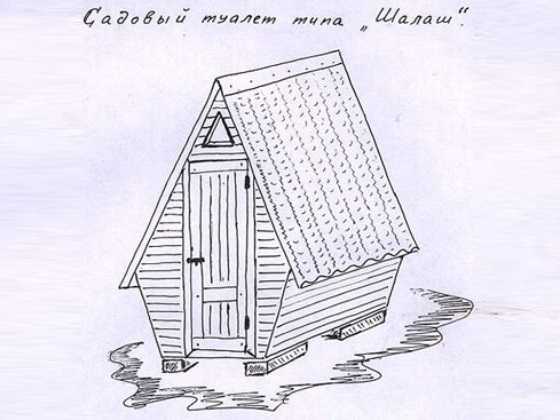

  1. Шалаш — это оптимальное сочетание прочности и эстетичного вида. Неважно ветер на улице или дождь. Эта конструкция стойко выдерживает любые погодные невзгоды. Главный минус — неудобство. Он занимает много территории, при этом внутри каждый шаг сопровождается ударом головой о потолок.

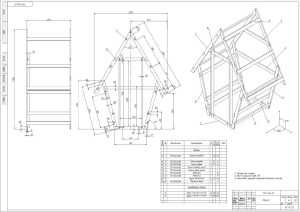

  2. Скворечник или теремок. Данный проект уже был упомянут ранее, но есть ещё несколько важных фактов, которые нужно о нём знать. Это один из самых простых проектов дачного туалета. На него уходит минимум материалов. Главные минусы — плохо держит тепло и легко продувается. Подходит только для летнего использования.
  3. Домик — эта конструкция традиционно теплее и прочнее скворечника. Для создания такого проекта дачного туалета необходим минимум материалов. Уникальная форма позволяет сделать художественную отделку.
  4. Избушка — самый сложный проект дачного туалета. Он требует много материалов и труда, но в то же время обладает невероятной прочностью и выдерживает любые климатические невзгоды. Отдельно нужно отметить удобство в эксплуатации.

Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

bouw.ru

видео-инструкция как построить своими руками, выбор туалетных кабин, резьба по дереву, чертежи, фото и цена

Все фото из статьи

Дачный туалет из дерева – самый распространенный вариант на загородных и приусадебных участках. Даже если впоследствии вы будете делать санузел в помещении, вам придется позаботиться о туалете в первую очередь, ведь процесс строительства долог, и данный объект просто необходим, даже если потом его нужно убрать.

Строительство подобных конструкций не представляет большой сложности, и вы сможете справиться с ним без посторонней помощи.

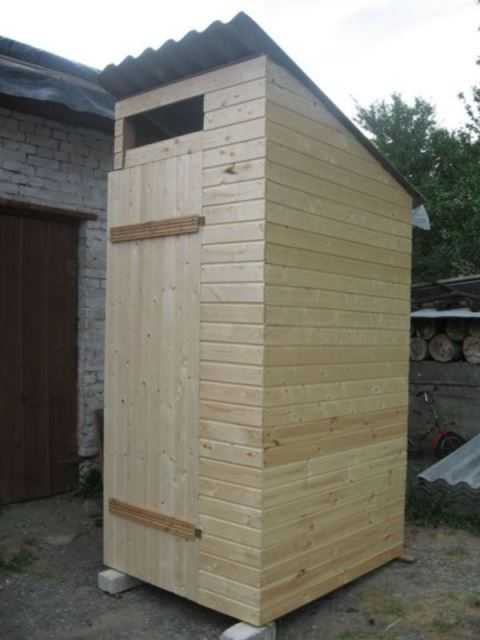

На фото: если туалет для дачи из дерева будет стационарным, его нужно сделать аккуратно и добротно, если устраивается только на время – можно использовать необрезную доску, все равно вскоре конструкцию нужно будет убирать

Требования к данной группе объектов

В нашей стране существуют специальные санитарные нормы, которые регламентируют расположение туалета на участке и при нарушении которых вас заставят устранить все замечания и уплатить штраф. Поэтому лучше изначально планировать все так, как предписывают нормативные документы:

Расстояние до колодца Очень важный критерий, так как вы можете просто испортить воду в источнике и сделать ее непригодной для использования. Чтобы этого не произошло, от колодца до выгребной ямы должно быть расстояние не менее 25 метров, а вообще тут есть простой принцип – чем дальше, тем лучше.
Расстояние до забора Объект должен располагаться не ближе одного метра от ограждения, иначе соседи могут обратиться в суд, и он обяжет вас поставить конструкцию так, как положено. Самое оптимальное решение – расположение в углу участка, так вы исключите неприятные запахи возле дома, и лучше договориться с соседями, чтобы все санузлы были в смежных углах, так неприятный запах будет только в одной части двора.
Высота грунтовых вод Если они располагаются очень близко к поверхности, то вам придется обязательно делать герметичную выгребную яму, так как велика вероятность попадания отходов продуктов жизнедеятельности в воду.

В этом случае имеет смысл сооружение пудр-клозета – конструкции, в которой вместо выгребной ямы используется емкость с торфом, которую нужно периодически вывозить или закладывать для компостирования.

Уровень участка По общепринятым правилам туалет рекомендуется ставить в самом низком месте, но если там по весне стоит вода, то все стоки разойдутся по двору, что крайне нежелательно. В этом случае конструкция ставится в месте, которое не подвергается затоплению

Совет! Если в дальнейшем вы планируете вызывать специальный транспорт для выкачивания стоков, то позаботьтесь, чтобы он мог подъехать на нужное расстояние, иначе вам придется проводить чистку вручную.

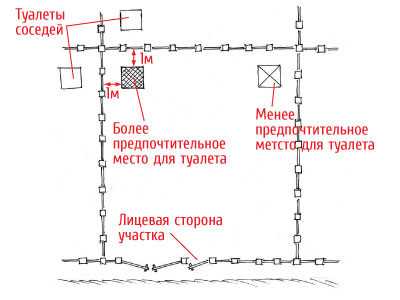

Идеальный вариант – когда все соседи располагают туалеты в смежном углу

Описание рабочего процесса

Прежде чем приступить к работам, вам необходимо сделать чертежи деревянного туалета для дачи или взять их в готовом виде на нашем портале. Ниже мы представляем самый популярный и распространенный вариант, за основу вы можете взять его, тем более, что работы будут описываться именно по этому проекту.

Как показала практика, такие параметры обеспечивают комфорт и в то же время не занимают слишком много пространства

Выгребная яма

Работы следует начинать именно с устройства места скопления стоков.

Тут есть несколько основных вариантов, и мы рассмотрим самые распространенные из них:

  • Если вы проводите работы своими руками, то вам понадобится лопата и лом, так как в почве могут попадаться камни и другие твердые объекты. Конфигурация ямы должна совпадать с параметрами конструкции или быть чуть меньше ее. Если при выкапывании вы видите, что грунт твердый, то можно дополнительно не укреплять стенки, а лишь насыпать на дно дренаж из щебня, но чаще всего укрепление требуется.
  • Первый вариант – обкладывание полнотелым красным кирпичом, он не боится влаги и будет служить очень долго даже в таких неблагоприятных условиях. Кладка производится не так, как на стенах, а с небольшими промежутками для дренажа, между торцами кирпича должно оставаться 2-3 сантиметра, на фото ниже наглядно показано, как выглядит сооружаемая конструкция.

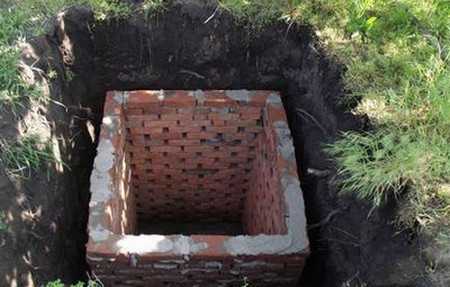

Кирпич – прочный и надежный материал

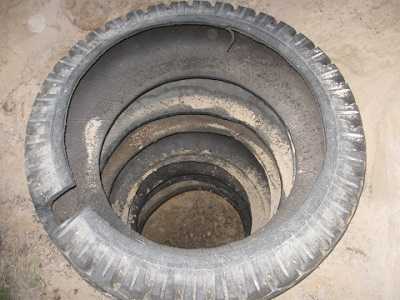

  • Второй вариант – использование покрышек от грузовых автомобилей, копается яма нужной глубины, в которую друг на друга укладывается 4-5 скатов с предварительно отрезанными боковыми частями, работа очень проста, и никакая специальная инструкция по проведению работ не требуется: просто поместите элементы друг на друга, а пространство снаружи засыпьте гравием для улучшения дренажа.

Если вы кладете покрышки, то не забудьте сделать в верхней вырез для того, чтобы можно было вставить шланг при выкачивании

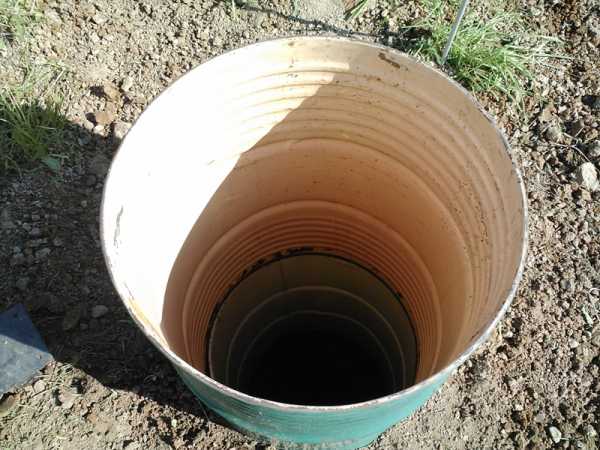

  • Если грунтовые воды высоко, то нужно помещать герметичную емкость, для этого хорошо подойдет металлическая двухсотлитровая бочка, у которой срезается верхняя часть. Можно сделать емкость побольше, тогда придется сварить две бочки, на фото ниже показан именно такой вариант.

Бочки из металла не пропускают стоки в почву, что очень важно в некоторых случаях, но можно отрезать дно и пробить в стенках отверстия для дренажа в стандартных условиях

Сооружение каркаса

Чтобы построить деревянный туалет для дачи, вам понадобится брус, сечение которого обеспечит требуемую надежность готовой конструкции.

Работа производится следующим образом:

  • Вначале сооружается нижняя опорная часть, ее конфигурация зависит от того, на чем будет располагаться сооружение, его можно поставить на бетонные блоки либо небольшие плиты или залить столбчатый фундамент. Ставить прямо на землю мы не советуем, так как от почвы дерево очень быстро начнет портиться.
  • После этого крепятся вертикальные стойки, при этом два передних элементов должны иметь высоту 2,2 метра, а два задних – 2 метра, это позволит создать необходимый уклон для кровли, в нижней части делаются поперечины для придания жесткости везде кроме стороны с дверями, а по верху крепятся бруски.

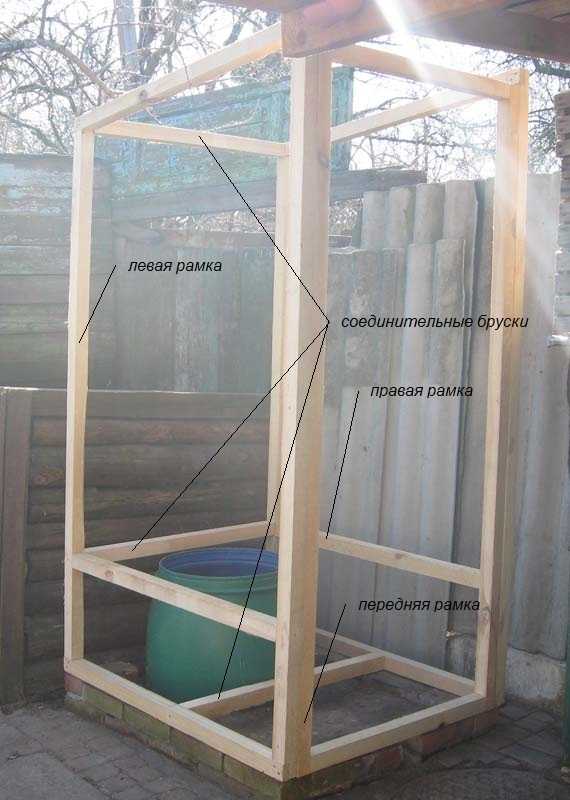

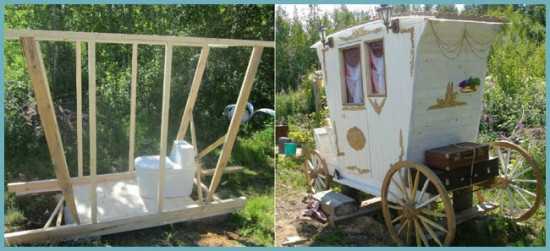

Вариант простого и надежного каркаса

  • Далее настилается деревянная обрешетка, на которую кладется кусок рубероида или другого гидроизоляционного материала и крепится лист шифера или любой другой кровельный материал по вашему желанию.
  • Для удобства использования внутри сооружается каркас подиума высотой 40 сантиметров, его ширина должна быть равна половине длины всей конструкции, чтобы обеспечить комфортное использование, в нашем случае подиум будет иметь ширину 60 см, так как общая длина туалета 120 см.

Обшивка каркаса

Дачные деревянные туалеты могут обшиваться различными материалами: обрезной и необрезной доской, вагонкой, блок-хаусом, имитацией бруса или даже листами влагостойкой фанеры и ориентированно-стружечными плитами.

Работы очень просты:

  • Отмеряются элементы и нарезаются по ширине или высоте конструкции, после чего их можно крепить с помощью гвоздей либо саморезов. Как показывает практика, горизонтальная обшивка сложнее, но смотрится лучше, а вертикальный вариант проще и быстрее.
  • Отдельного внимания заслуживают двери, проще всего нарезать доски по размеру полотна и скрепить их между собой тремя перекладинами, расположенными Z-образно. На фото ниже видно, как это делается.

Дверь сделать несложно, но важно использовать надежные завесы, лучше приобрести изделия с цинковым покрытием, их цена немного выше, зато ржавеют они намного меньше

После сборки деревянные туалетные кабины для дачи необходимо окрасить или обработать защитной пропиткой, это значительно продлит срок службы конструкции. В качестве украшения может использоваться декоративное окрашивание, некоторые застройщики используют такой вариант, как резьба по дереву для дачного туалета, тут все зависит от ваших пожеланий.

Важно! Не забудьте сделать над дверью вентиляционное окошко, а лучше и вовсе поставьте канализационную пластиковую трубу, чтобы нижний край был над выгребной ямой, а верхний на 20 сантиметров выше крыши, это уменьшит неприятный запах.

Вывод

Построить деревянный туалет на даче своими руками можно буквально за день, поэтому советуем не тратить деньги на готовое изделие, а соорудить его самостоятельно. Видео в этой статье расскажет о данном процессе еще больше.

rubankom.com

Дачный деревянный туалет своими руками: чертежи и фото

Какое строение должно быть возведено самым первым на только что купленном дачном участке? Даже если вы сейчас еще не знаете ответ на этот вопрос, то мгновенно найдете его после того, как пробудете за городом всего несколько часов. Потому что можно обойтись без строительства дома или даже установки примитивного вагончика для хранения инструментов, но соорудить дачный туалет вы просто обязаны.

Как это сделать? На самом деле, деревянный туалет своими руками – это относительно бесхитростная задача, поэтому справиться с ее решением можно даже не обладая какими-либо специальными навыками и знаниями. Главное – просто знать, как устроена сия конструкция, без которой дачный участок покажется вам ужасающе пустым и совершенно некомфортным.

Читайте также: Как работает биотуалет в домашних условиях

Виды туалетов для дачи: выбираем подходящую конструкцию

Итак, вы решили возводить деревянный туалет, который, по сути, может представлять собой компактный домик или коробку с дверцами. Это мы оставим на ваше усмотрение. Но что будет скрываться за этой самой дверью? Предлагаем на выбор несколько самых распространенных в наше время вариантов:

  • сооружение под яму. Наверное, это наиболее древняя конструкция, которая была изобретена много веков назад. Основными ее составляющими являются та самая выгребная яма глубиной ориентировочно полтора метра, а также деревянный домик, форма которого выбирается по вашему вкусу. Раньше проблема с постепенным скоплением отходов решалась радикальными мерами – само сооружение убирали, а яму засыпали землей, перенося сооружение на пару метров в сторону. Сегодня можно обойтись и без этого, но периодически придется выкачивать отходы специальной техникой;
  • пудр-клозет. Такая конструкция будет идеальной для создания своими руками в том случае, если на участке слишком высок уровень грунтовых вод. О какой-либо яме в этой ситуации не может быть и речи, поэтому в ее качестве можно использовать какую-нибудь емкость. После того как вы заглянете в туалет, накапливающиеся в емкости нечистоты «припудриваются» наполнителем, устраняющим неприятные запахи. Это может быть древесная зола или торф. По мере наполнения ведро или бочку опустошают, используя содержимое в качестве удобрения для огорода;
  • люфт-клозет. По своей конструкции напоминает конструкцию, описанную первой, однако имеет одно важное отличие – выгребная яма в нем делается полностью герметичной, а для отвода скапливающихся в ней газов оборудуется вентиляция. Для обслуживания потребуется вызывать ассенизаторов;
  • новомодный готовый биотуалет, который сегодня можно без проблем купить. Он состоит из двух емкостей, в одной из которых скапливаются отходы. Для их обеззараживания применяются либо химические реагенты, либо микроорганизмы, уничтожающие органику и оставляющие только техническую воду. Деревянный домик даже с таким устройством придется обязательно возводить своими руками.

Мастерим деревянный туалет: основные этапы изготовления

Дачный туалет – это довольно легкая конструкция, которая не требует сооружения основания. Но если вы используете выгребную яму, обкладываете ее для прочности кирпичом или заливаете бетоном, она вполне может служить в качестве прочного и надежного фундамента ленточного типа. Самый же простой способ строительства своими руками выглядит следующим образом:

  • выполняем на участке разметку под основание, чтобы точно рассчитать местоположение углов будущего строения;
  • в отмеченных местах вкапываем в грунт трубы из прочного асбестоцемента. Предварительно их необходимо своими руками обработать битумной мастикой, которая обеспечит эффективную защиту от влаги, будет служить надежной гидроизоляцией;
  • на треть заливаем трубы раствором цемента и песка, чтобы повысить их прочность. Обязательно утрамбовывайте бетон, дабы исключить проникновение воздуха в смесь;
  • во внутреннюю полость трубы устанавливаем опоры нашего строения. Они могут выполняться из бетона или хорошо просмоленного дерева. Предлагаем остановиться на первом варианте, который гораздо проще переносит всяческие агрессивные воздействия извне;

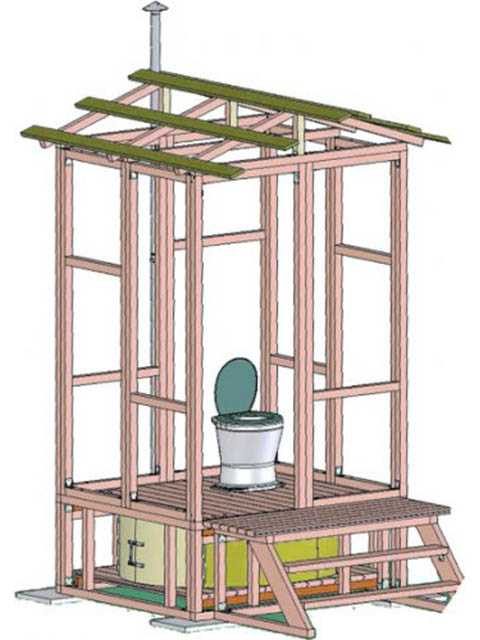

  • делаем своими руками каркас. Раз уже мы взялись за постройку деревянной конструкции, то используем для этой цели брус сечением до 80 мм. Хотя можно применять и стальные уголки, обработанные порошковой краской – они прослужат намного дольше.

Если вы делаете дачный туалет своими руками, то о каркасе нужно знать подробнее. Он включает в себя не только опоры, но и целый ряд деталей – обвязку крыши и стен на уровне стульчака, который будет установлен позже, дверной проем с петлями, а также укосины из деревянных уголков, повышающие прочность конструкции. Они монтируются по углам.

Обшивка каркаса и кровельные работы

Если каркас уже собран, остается обшить дачный туалет своими руками. Для этой цели можно использовать самые разнообразные материалы:

  • профнастил с последующим утеплением стен;
  • деревянные панели или просто доски, которые прибиваются вплотную друг к другу;
  • шифер. Вместо него можно использовать модный ныне ондулин, который обеспечивает высокий уровень гидроизоляции;
  • вагонка или отделочные панели из пластика;
  • сэндвич-панели или сайдинг. Эти материалы обходятся недешево, поэтому имеет смысл использовать их, если имеются остатки после облицовки дома или гаража.

Читайте также: Как в туалете закрыть разводку труб

Для изготовления своими руками крыши применяются те же материалы, что и при монтаже стенок. Также можно взять металлочерепицу, профнастил, битумные материалы, чтобы превратить обычный туалет в часть архитектурного ансамбля своего дачного участка. Разумеется, цветовое решение надо подбирать под цвет кровли дома и хозпостроек.

Обустройство стульчака

Завершающий этап, позволяющий сделать туалет максимально комфортным, – это изготовление стульчака. Лучше всего для этой цели использовать массив древесины, облицованный влагостойкой фанерой, а еще лучше – деревянной же вагонкой. После этого остается вырезать подходящее по диаметру отверстие и для схожести с городским клозетом и дополнительного удобства привинтить крышку для унитаза.

Если речь идет о сооружении своими руками туалета с выгребной ямой, за задней его стенкой потребуется установить также вентиляционную трубу, которая будет уносить неприятные запахи. Также очень желательно оборудовать отмостку и обеспечить отвод от ямы талых и ливневых вод. В противном случае она может затопить туалет и создать массу неприятных проблем.

canalizacii.ru

Как правильно сделать туалет на даче своими руками: чертежи, размеры и видео

Рекомендации по выбору туалета для дачи: с выгребной ямой или сменной емкостью. Пошаговое руководство с чертежами, размерами и описанием основных этапов строительства туалета для дачи своими руками.

Продумывая обустройство загородного участка, многие стараются даже неприглядные функциональные и хозяйственные постройки сделать и оформить так, чтобы они гармонично вписывались в окружающий ландшафт.

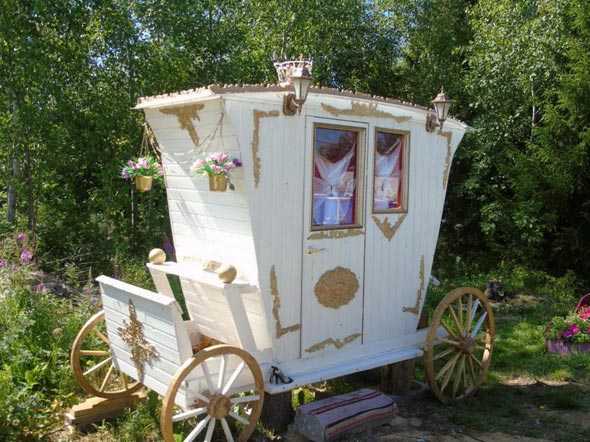

Туалет для дачи вполне может стать даже украшением участка

В том, чтобы соорудить презентабельный и функциональный туалет на даче своими руками, нет ничего сложного. Достаточно лишь владеть базовыми навыками строительства и иметь под рукой необходимые материалы.

Варианты конструкций дачных туалетов

Планируя возвести на участке туалет на даче своими руками, прежде всего необходимо определиться с типом будущей конструкции.

Условно все уличные уборные можно разделить на два вида: с выгребной ямой и со сменной емкостью. Конструкции первого типа предполагают наличие вырытой в земле ямы. Уборные второго типа оборудуются специальными контейнерами для сбора отходов, наполненные торфом с опилками, либо специальным водным раствором.

Дачный туалет с выгребной ямой

Традиционный туалет с выгребной ямой. Это самый дешевый и доступный способ для реализации уличного санузла. Принцип его работы довольно прост: отходы жизнедеятельности попадают в выгребную яму, где жидкая часть которых частично впитывается в грунт и испаряется, а плотная составляющая накапливается. Для очистки выгребных емкостей прибегают к услугам ассенизаторских фирм.

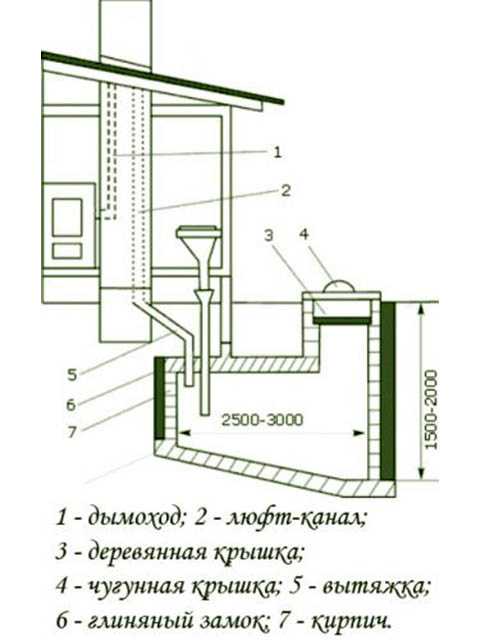

Схема: устройство люфт-клозета

Люфт-клозет. Он также оборудован выгребной ямой, но стенки которой полностью герметичны. Опорожнение выгреба в такой системе осуществляют только путем откачки, используя в качестве приемной воронки сам унитаз.

Чертеж: оборудование пудр-клозета

Пудр-клозет. Представляет собой конструкцию из постамента со стульчаком. Накопительная емкость для сбора нечистот, размещенная непосредственно под стульчаком, присыпана слоем торфа, обладающего влаговпитывающими свойствами. Рядом со стульчаком устанавливают совок с ведерком, наполненным опилочно-торфяной смесью. При каждом посещении уборной в бак с отходами подсыпают порцию свежего торфа. После наполнения емкости ее выносят в компостную кучу. За счет мобильности и компактности конструкции ее можно устанавливать как внутри жилого дома, так и в отдельно расположенной уличной кабинке.

Жидкостный био-туалет

Химический туалет. По типу напоминает пудр-клозет, в отличие от био-туалета переработка и расщепление нечистот в нем происходит под действием химических реагентов. Применяя жидкости на основе биобактерий, отходы жизнедеятельности можно превращать в полезное органическое удобрение, используя в качестве корневой подкормки растений.

Выбор места для постройки

Принципиальное значение при строительстве туалета для дачи своими руками имеет выбор места под его возведение. Он строго регламентируется положениями действующих нормативных документов, согласно которым:

  • Расстояние туалета до водозаборной скважины, колодца или водоема должно быть не менее 25-30 метров.
  • Уборная должна быть удалена от жилого дома на расстояние не менее 12 метров.
  • Выгребные ямы необходимо надежно изолировать.

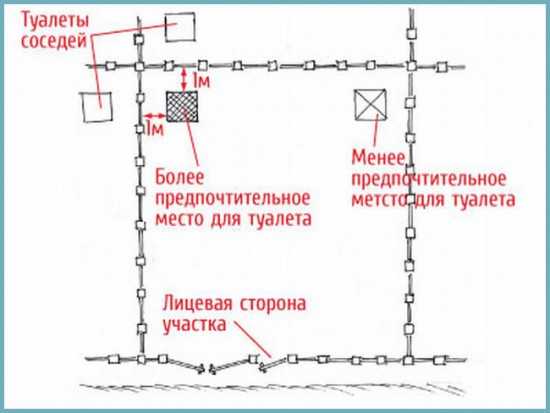

Расположение выгребных ям на соседних участках (согласно нормативам)

  • При выборе места учитывать особенности местности и направление ветра.
  • При залегании на участке грунтовых вод на глубине до 2 метров, можно устанавливать только биотуалет, химический или пудр-клозет.
  • В случае залегания подземных вод на глубине от 2,5 метров можно возводить туалет с выгребной ямой или люфт-клозет.

Соблюдение этих мер предосторожности позволяет предупредить попадание сточных вод в питьевую воду.

Составление схемы — чертежа и определение размеров

Перед началом строительства уличной уборной, необходимо определиться с размерами будущей конструкции. Первым делом составляют схему или чертеж. Форма и дизайн будущего домика ограничивается только фантазией и возможностями мастера. Это может быть обычный домик, симпатичный теремок или оригинальный шалаш. При желании варианты чертежей дачных туалетов можно взять в интернете на тематических форумах.

Наиболее востребован классический домик с выгребной ямой. Самыми оптимальными размерами можно считать:

  • Высота от 2 до 2,3 метра;
  • Длина 1,5 -1,7 метра;
  • Ширина 1-1,2 метра.

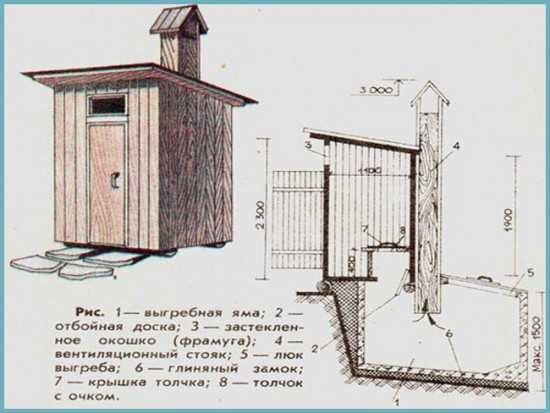

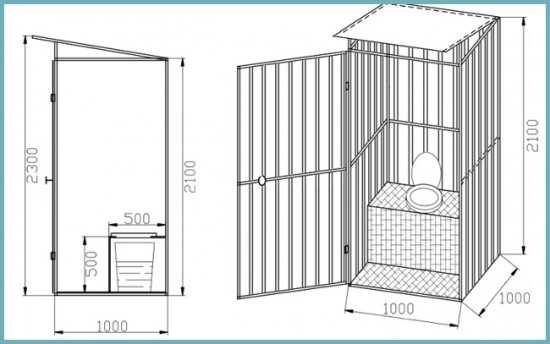

Чертеж: обычный туалет с выгребной ямой

Совет: Детализированная схема-чертеж с точными размерами позволит грамотно рассчитать габариты конструкции и объем необходимых материалов, предупредив тем самым возможные ошибки и лишние расходы.

Обустройство выгребной ямы

На месте установки уличного туалета выкапывают выгребную яму, придавая ей квадратную или круглую форму. Глубина ямы-септика не должна превышать 1,5 метров, а ее диаметр – 2,5 метра. Но как показывает практика, более функциональны выгребные ямы, имеющие круглую форму. Они отличаются повышенной прочностью и способны выдерживать большую нагрузку и давление.

Совет: Для рытья ямы лучше использовать лопату с коротким черенком. С таким инструментом проще будет развернуться в тесном пространстве. Лом или кирка пригодятся при рытье более жесткой земли типа галечника, тяжелой глины или известняка.

Вырыв яму нужного размера, уплотняют ее основание. Вместо трамбовки дно можно выстелить подушкой из гравия. Чтобы обеспечить необходимую герметизацию устройства, стены ямы выкладывают кирпичной кладкой, либо же устанавливают бетонные кольца.

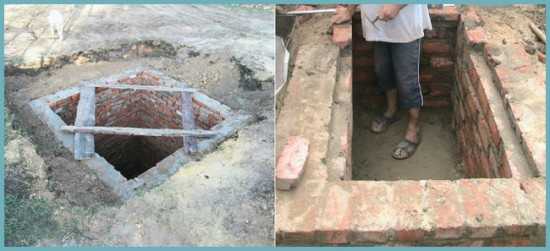

Строительство выгребной ямы

Кирпичную кладку укрепляют армированной сеткой или арматурой. Все стыки тщательно заделывают цементным раствором с последующим устройством гидроизоляционного слоя. Это позволяет уберечь урожай от нечистот и сохранять подземные воды от загрязнения.

Строительство туалетного домика

Проще всего соорудить туалетный домик из дерева. В качестве опоры будущей конструкции лучше использовать трехметровые деревянные брусья, либо металлические или бетонные столбы.

Материалы и инструменты для строительства туалета:

  • Деревянные брусья сечением 100х100 мм и 50х50 мм;
  • Обрезные доски или ДВП для обшивки;
  • Половые доски для обустройства площадки-пола;
  • Отрез рубероида в 1,5 метра;
  • Ножовка и рубанок;
  • Садовый бур;
  • Строительный уровень;
  • Саморезы, гвозди, молоток.

Строительство каркаса для туалета

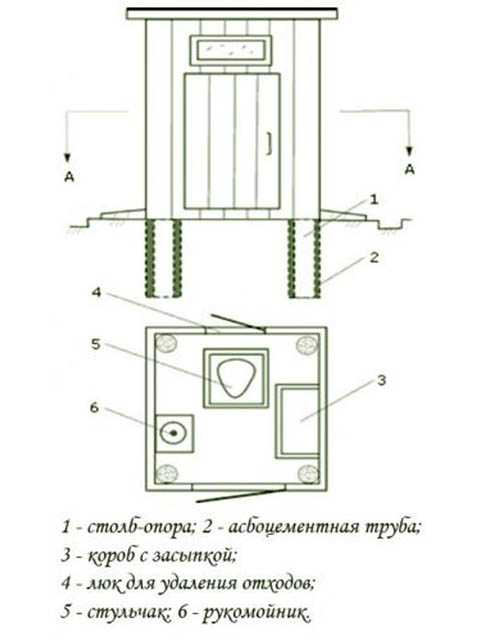

По периметру конструкции с помощью садового бура делают четыре лунки глубиной около одного метра, диаметр которых на 2-3 см больше размера опорных столбов.
По одному из концов каждой трубы обрабатывают битумной мастикой, которая препятствует гниению и образованию коррозии. Столбики по очереди погружают в лунки, заглубляя на 90-100 см и фиксируя их цементным раствором. Когда раствор приобретет достаточную прочность, можно переходить к возведению стен.

Совет: Стойки для задней стенки домика делают немного ниже, чтобы обеспечивать скат для крыши. На всех этапах монтажа необходимо контролировать вертикальность установки стоек с помощью строительного уровня.

Параллельно с опорными столбиками устанавливают балки для двери. Для придания прочности конструкции по периметру вертикальных стоек из брусьев того же размера выполняют верхнюю и нижнюю обвязку.

Возведение стен и установка двери

Для обеспечения гидроизоляции между каркасом и столбчатым фундаментом прокладывают рубероид, поверх которой из обрезных досок сколачивают площадку-пол.

Важно: Чтобы продлить срок службы деревянных элементов домика, их следует обработать влагоотталкивающим и антисептическим составом, приобрести который можно в любом строительном магазине.

На высоте около полуметра устанавливают перпендикулярные брусья, которые будут служить основой для крепления стульчака. Отступив на один метр от задней стенки, на этом же уровне выполняют вторую перемычку для обустройства сидения. Основу сидения обшивают листом ДСП или досками. Отверстие в сидении вырезают с помощью лобзика, рубанком зачищают все углы от заусениц. Для гидроизоляции передней части стульчака по внутренней стенке можно использовать плотную полиэтиленовую пленку.

Строительство стульчака

Готовый каркас остается обшить листами ДВП или деревянными обрезными досками толщиной в 20 мм. Размещать доски можно как горизонтально, так и вертикально, закрепляя их на каркасе саморезами или гвоздями. При желании стены домика можно утеплить минеральной ватой либо листовым пенопластом.

На этом этапе работ стоит позаботиться об обустройстве вентиляционного окошка, которое параллельно с этим будет выполнять роль естественного освещения.
Дверной блок можно приобрести готовый либо соорудить своими руками. Его устанавливают так, чтобы он открывался наружу, и обрамляют наличником. Защелки устанавливают как внутри, так и снаружи туалета.

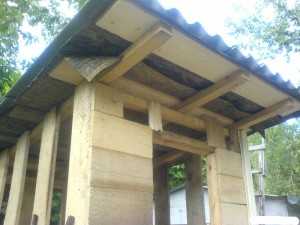

Обустройство крыши

Крышу можно выполнить из любого понравившегося кровельного материала: оцинкованного железа, черепица, шифера, поликарбоната или простых обрезных досок. Доски укладывают внахлест, фиксируя кровельными саморезами.

Крыша для дачного туалета может быть любой формы и из любого материала

Свет в туалет можно провести от ближайшей постройки, кинув двухжильный алюминиевый провод и установив патрон с лампочкой мощностью в 40-60 Вт. Отличной альтернативой стационарному освещению может выступить светодиод, для обустройства которого не требуется прокладывать кабель. Светодиода на маленькой батарейке, способного освещать небольшое помещение, хватит на весь сезон.

Простой дачный туалет своими руками: видео

Строительство туалета с оригинальным дизайном своими руками: фото

sad24.ru

Как построить туалет на даче своими руками, строительство дачного деревянного туалета с фото, устройство туалета и чертежи

Строительство дачного туалета своими руками – это жизненная необходимость, вызванная естественными потребностями человека. Чаще всего это бывает вызвано отсутствием в населенном пункте центральной канализации, но даже при ее наличии отдельно стоящий клозет не помешает. Иной раз ведь могут отключить воду, и в этом случае уличный туалет будет как нельзя кстати. Садовая конструкция не является верхом инженерной мысли, поэтому ее строительство может осилить любой желающий. Для этого нужно совсем немного – желание, умелые руки и нехитрые инструменты.

Строительство туалета на даче своими руками, чертежи и проект дачного туалета

Выбор конструкции и места установки

Выделяют четыре основных типа дачного туалета: люфт-клозет, пудр-клозет, биотуалет и обычный туалет с выгребной ямой. Оптимальным вариантом для жителей северных районов является люфт-клозет. Эта конструкция представляет собой смесь обычного домашнего и классического туалета с выгребом. В южных районах, где перегнивание нечистот происходит быстрее, такая система не подойдет. Возможна замена на биотуалет или традиционную уличную кабинку.

Строительство деревянного туалета чаще всего осуществляется из досок, но может быть выполнено также и из кирпича, пеноблоков и других материалов, используемых обычно. Учитывая же, что наиболее часто туалетная кабинка используется в летний период и не нуждается в утеплении, разумнее строить ее из досок, листов металла или шифера и прочих недорогих, но надежных материалов.

Перед тем как построить туалет на даче, важно определиться с местом его расположения. Согласно санитарным нормам, минимально допустимое расстояние от колодца с питьевой водой равно 25 метрам и 15 метрам, если это жилой дом. Если участок неровный или расположен с уклоном, то туалет на даче своими руками желательно ставить в низине. При этом выгребная яма должна быть хорошо изолирована, дабы отходы не смешивались с грунтовыми водами и не отравляли ближайшие водоемы. Если они залегают лишь в 3 метрах от поверхности земли, то единственно возможными конструкциями являются торфяной пудр-клозет и современный биотуалет.

Строительство дачного туалета

Рассмотрим, как сделать туалет на даче из экономичных материалов. Для строительства понадобится брус 100х100 мм длиной 3000 мм, гвозди и саморезы, доски, лист шифера для крыши, пенопласт для утепления (если надо), а также рабочие инструменты, как то:

  • молоток;
  • дрель;
  • шуруповерт;
  • ножовка;
  • рулетка;
  • строительный уровень.

В первую очередь нужен чертеж дачного туалета, стандартный образец можно найти в Интернете. Согласно этому чертежу и всем санитарным нормам роется и изолируется выгребная яма. Ее площадь на поверхности должна быть немного больше, чем площадь кабинки. Это нужно для обустройства люка.

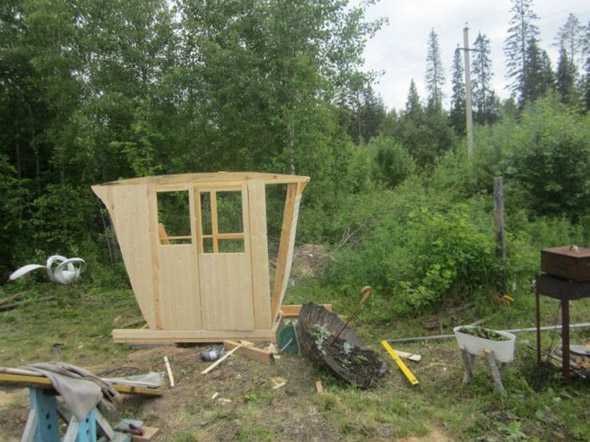

Процесс строительства стандартного туалета на даче, фото которого вы могли видеть выше, стандартный: сначала возводится каркас из брусьев, которые на 1000 мм утапливаются в землю и бетонируется, после чего он обшивается досками. Сверху укладывается наклонная крыша, а внутри – подиум с функциональным отверстием и креплением под стульчак.

Деревянный торфяной туалет на даче своими руками, устройство и этапы постройки

Отличием торфяного клозета от классической кабинки является отсутствие выгребной ямы. Торфяной туалет для дачи вместо этого оснащается емкостью, в которую собираются нечистоты и периодически удаляются. Для стандартной семьи из трех человек рекомендуется использовать бак объемом в 700 литров. Его можно утопить в землю, вынимая по мере наполнения.

Растворителем стоков в классической конструкции компостного туалета для дачи выступает торф. Один килограмм этого вещества перерабатывает 10 литров нечистот, превращая их в удобрение. К слову, в выгребах в качестве обеззараживающего вещества можно использовать те же растворы, что и в септиках.

Деревянный торфяной туалет на даче своими руками строится точно так же, как и обычный домик клозета. Сначала возводится каркас, а потом к нему прибиваются доски.

Если вы используете новые биотуалеты, которые выглядят, как пластиковые унитазы, то для них можно не возводить кабинку. Такой туалет обычно располагают в пристройке к дому. Здесь растворителем служит специальный реагент. Выливать нечистоты в данном случае можно только в канализацию.

О видах дачных туалетов и их постройке

Как построить пудр-клозет, в чем его особенности?

Строительство туалета, тип которого называется пудр-клозет, можно осуществлять на любом месте дачного участка. В такой конструкции отсутствует  традиционная выгребная яма — вместо нее устанавливается не пропускающая жидкость  емкость, опорожняющаяся по мере заполнения, поэтому загрязнение грунта и грунтовых вод не грозит, а значит не обязательно придерживаться при постройке туалета расстояния в 25 метров от источника питьевой воды.

Размеры пудр-клозета могут быть произвольными. С задней стороны каркаса делаются отверстия для вентиляции и для очистных работ. В туалетной кабинке устанавливается короб с засыпкой: золой, опилками, торфом, которыми «припудривают» нечистоты после каждого посещения пудр-клозета. Эта мера предотвращает размножение мух. По мере заполнения ёмкости для отходов её содержимое выносится на в компостную кучу. Не знаете, как построить туалет на даче? Схема устройства простого пудр-клозета представлена ниже.

Чертёж пудр-клозета:
1. Столбы-опоры; 2. Асбоцементные трубы; 3. Ящик с засыпкой; 4. Люк для очистки; 5.Унитаз; 6.Рукомойник.

Что дешевле: построить туалетный домик или купить готовый?

Несмотря на наличие на строительном рынке предложений о продаже готовых туалетных домиков или биотуалета, цена на которые варьируются от $ 200 до 1000, выгоднее все же построить  туалетную кабинку из досок или туалет из кирпича своими руками.

На самом деле постройка туалета на дачном участке не требует особых строительных знаний, навыков и умений. Имея в своем арсенале строительный материал: брус, фанерные листы, листовой пенопласт, шифер, ножовку, рубанок, отвертку, молоток, гвозди, саморезы, умение использовать все это и определенные строительные навыки, можно без особых усилий построить отличный дачный туалет своими руками.

Руководство по поэтапному строительству  туалетного домика с унитазом найти не сложно. Суть его заключается в сооружении  каркаса, обивке его и монтажа крыши. Такая конструкция хоть и требует определенных физических затрат, зато обойдется дешевле готовой в 2-3 раза.

Уличный туалет типа люфт-клозет

В качестве туалета на дачном участке очень популярны конструкции люфт-клозета. Строят туалеты на даче такого типа только при возможности очищать выгребную яму  ассенизаторской машиной. Эта конструкция по сути является обычным туалетом из дерева с выгребной ямой глубиной не менее 1 м.

Выгребная яма для уличного туалета сооружается полностью из кирпича или бетона для предотвращения заражения земли и грунтовых вод отходами. Дно ямы сооружается с уклоном к люку, что упрощает очистку. Яма промазывается по всей высоте слоем глины в 20-25 см.

В люфт-клозетах интересна система вытяжной вентиляции ямы. Для ее устройства к люфт-каналу подсоединяется  вытяжная керамическая или асбоцементная труба, диаметром  15 см. При строительстве люфт-клозета главным условием является полная герметичность всех соединений.

Устройство люфт-клозета (на фото)
1. Труба вентиляции; 2. Люфт-канал; 3. Деревянная крыша; 4. Чугунная крышка; 5. Вытяжка; 6. Глиняный слой; 7. Кирпич.

Нужен несложный дизайн проект?

Интересным проектом дачного туалета может стать деревянный дом типа шалаш или туалет-шалаш. Боковыми его стенками является крыша. Соответствия стилю  фрамуга для проветривания, которая располагается под крышей выполняется треугольной формы. Сколоченная площадка-пол устанавливается на основание. Далее  сооружаются передняя и задняя стенки, которые обшиваются вагонкой и устанавливаются на пол  при помощи технологичных досок. Крыша монтируется из досок внахлест, а сверху закрывается коньком. Для сооружения кровли можно использовать профнастил, шифер или оцинкованные гофролисты.

Конструкция туалета из пеноблоков

К плюсам любой конструкции туалета из пеноблоков, в том числе и туалета, относится отсутствие необходимости глубокого фундамента и дешевизна материала. действительно, консртукция из пеноблока обойдется недорого, а фундаментом может служить сама выгребная яма, сделанная из кирпича. Качественная кладка обеспечит отсутствие сквозняков. Пеноблоки по размеру значительно превышают кирпич, поэтому и раствора при кладке будет затрачено меньше. Но у такой конструкции есть и свои недостатки. Кроме того, что такой туалет, как и любой другой не отапливаемый, будет холодным, но и в такой конструкции будет повышенная влажность весной, осенью, весной и в дождливые дни. Чтобы этого избежать, необходимо обязательно отштукатурить его изнутри и снаружи — это поможет предотвратить впитывание блоками влаги.

Особенности устройства уличного туалета

Устройство туалета на даче дело необходимое и важное, однако постройка его не может быть осуществлена в любом понравившемся месте. Существует несколько санитарно-гигиенических требований по расположению туалета, которые обязательно нужно учитывать. Например, жестко регламентируется минимальное расстояние от колодца. При этом интересы владельцев близлежащих участков должны быть обязательно учтены. Требуется выбрать такое место для будущего строения, которое  удалено от объектов водозабора минимум на 20-25 м.

Устройство туалета на даче, как правило, не проводится по центру участка. Для этой цели выбирают удаленное место. Но и под забором соседа установить конструкцию не получится — расстояние до границ участка должно быть не менее метра. При наличии перепада высот на участке туалет строится в низине. Важно учесть розу ветров конкретной местности, что позволит избежать распространения неприятных запахов по территории. Важно продумать возможности подъезда ассенизаторской машины к вашему сооружению, а конкретно к выгребной яме  для ее очистки от нечистот.

Как сделать торфяной туалет своими руками?

Принцип устройства торфяного туалета основан на разделении твердых и жидких отходов. Выгребная яма, а точнее емкость для нечистот, разделена на две части: для фекалий и мочи. Попадая в специально отведенное место, моча по специальному шлангу  отводится в дренаж, где превращается в органическое удобрение. Фекалии и туалетная бумага высушиваются компрессором и скапливаются в контейнере, встроенном в корпус, опорожнять который можно раз в три-четыре месяца. Процесс утилизации отходов осуществляется без воды, а система вентилирования воздуха предотвращает образование неприятных запахов внутри туалета.

Обязательным условием устройства торфяного туалета является наличие электричества, от которого будут работать компрессор и  вентилятор. Для того, чтобы правильно его оборудовать необходимы специальные умения и навыки. Поэтому лучше обратиться к специалистам.

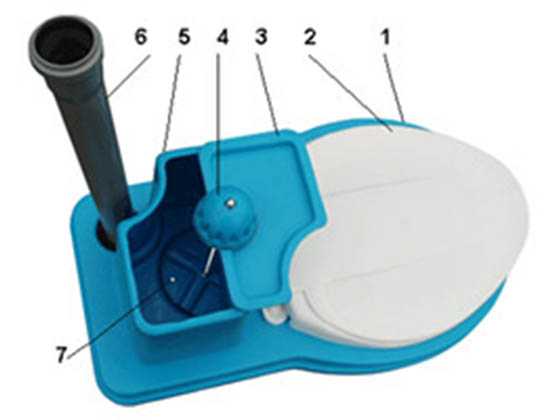

1. Корпус; 2. Стульчак; 3.Крышка торфяного бака; 4. Ручка дозатора; 5. Торфяной бак; 6. Вытяжная труба; 7. Дозатор.

Строим сами: чертеж дачного туалета

Сооружение любого строения требует предварительного создания проекта. Так и для устройства клозета на дачном участке нужен чертеж дачного туалета того типа, который Вы выбрали. От правильности расчетов зависит конечный результат, то есть та конструкция, которую Вы в конечном итоге получите. Если у Вас нет навыков составления различных строительных схем и чертежей, то лучше всего поискать готовые проекты в сети.

Если же Ваш проект «особенный» и отыскать его чертеж не удается, то попробуйте нанести на бумагу примерную форму каркаса туалета, а рядом предполагаемый готовый вид строения. Исходя из пропорций, нанесите все детали, которые вы хотели бы видеть в своем туалете, на бумагу, но помните, что неправильно выполненный чертёж может привести к перекосу конструкции или перерасходу материалов. Поэтому лучше воспользоваться готовыми чертежами или заказать индивидуальный у специалистов.

toolbuild.ru
