Элементы крыши из металлочерепицы

Металлочерепица – это уникальный материал, отлично имитирующий глиняную черепицу. В главные достоинства входит простота в установке, прочность и неприхотливое обслуживание. В этой статье мы рассмотрим, как крепить металлочерепицу своими руками.

Кроме того, мы узнаем, как установить элементы кровли из металлочерепицы в таких местах, как конек, ендова или других проблемных зонах.

Особенности и характеристики металлочерепицы

В последнее время, металлочерепица стала одним из наиболее продаваемых кровельных материалов. Перед тем как крепить металлочерепицу, необходима схема или чертеж. Кроме того, при покупке следует обращать внимание на некоторые моменты, которые влияют на качество и внешний вид продукта. Металлочерепица может изготавливаться из следующих материалов:

1. Сталь. Это наиболее распространенный вид данного материала. Толщина листа от 0,45 до 0,6 мм. Для защиты поверхности о коррозии, черепица покрывается цинком или алюцинком.
2. Алюминий. Листы, изготовленные из алюминия, не подвергаются влиянию коррозии и обладают небольшим весом. Из минусов можно отметить небольшой выбор цветов и высокую цену.
3. Медь. Крыша, покрытая данным материалом, очень долговечна, с годами не теряет своего внешнего вида и не подвержена коррозии. Из минусов можно отметить высокую цену.

Второе на что нужно обратить внимание – это внешнее покрытие, другими словами, то, что защищает поверхность от разрушительного влияния атмосферных явлений. Производители предлагают такие виды покрытий:

1. Полиэстер. Данное покрытие имеет хорошую гибкость и глянцевый оттенок. Материал можно использовать в различных климатических условиях, что делает его универсальным. Кроме того, покрытие не боится плесени, органических растворителей. Ассортимент цветов достаточно большой.
2. Матовый полиэстер. Практически идентичный вариант обычному полиэстеру. Отличием является матовая поверхность и лучшие защитные свойства благодаря тому, что в состав входит тефлон.
3. Пурал. Материал интересен тем, что в состав входит полиуретан, кроме того, он не боится перепадов температур и ультрафиолетовых лучей. Хотя покрытие довольно дорогое, оно оправдывается превосходным и долговечным качеством.
4. Пластизол. Данный материал самый толстый, поэтому ему не страшны механические повреждения. Кроме того, он обладает прочностью, антикоррозийными свойствами и большим эксплуатационным сроком. Из минусов стоит отметить то, что при прямых попаданиях УФ лучей, покрытие теряет первоначальный цвет. Также необходимо регулярно делать своевременное обслуживание кровли, так как в пористую поверхность впитывается грязь.

Подготовительные работы

Перед тем как крепить металлочерепицу, следует подобрать качественный крепежный материал. Например, иногда люди покупают черепицу со сроком службы 50 лет, но, для работ по установке покупают дешевые саморезы с некачественной прокладкой, которая пересыхает очень быстро. Поэтому для крепления металлочерепицы саморезами, важно обращать внимание на качество покупаемых деталей.

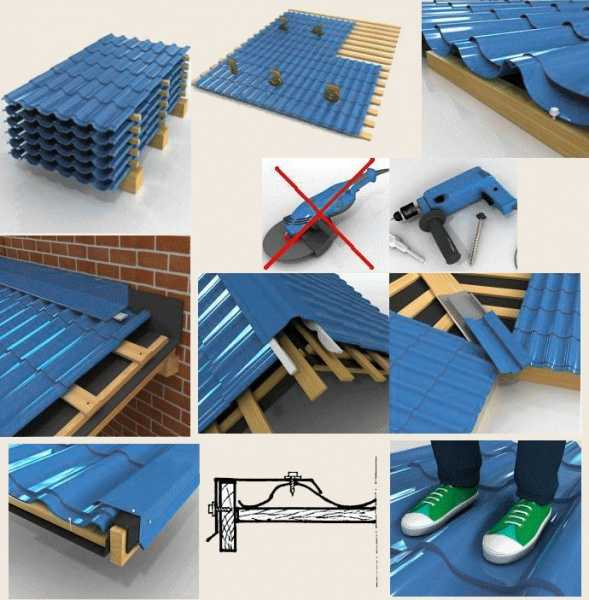

Некоторые правила для работы:

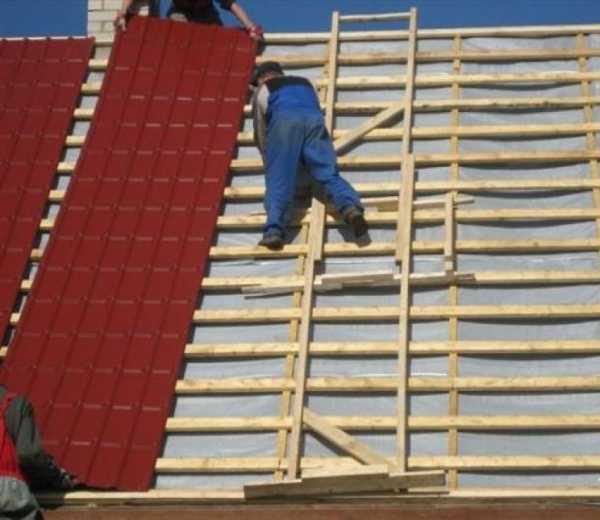

1. Подготовьте для ходьбы по крыше специальную обувь. Подошва должна быть достаточно мягкой, а наступать разрешено только на доски обрешетки в прогиб волны.
2. Для резки листа запрещается использование болгарки. Она повреждает защитный слой черепицы и впоследствии материал может поддаться коррозии. Для данной работы можно использовать ножницы по металлу.
3. Перед началом работ выставите нужный вращающий момент шуруповерта таким образом, чтобы он не деформировал покрытие и не перетягивал резиновую шайбочку.
4. При работе на поверхности черепицы, будут образовываться опилки или стружка. Их нужно обязательно убирать и для этого нужно подготовить щетку с мягким ворсом. Кроме того, при транспортировке или в процессе работы могут появиться мелкие царапины, поэтому необходимо приобрести баллончик краски для подкраски таких зон.

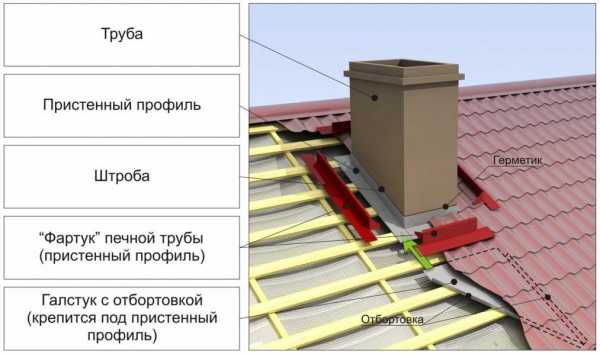

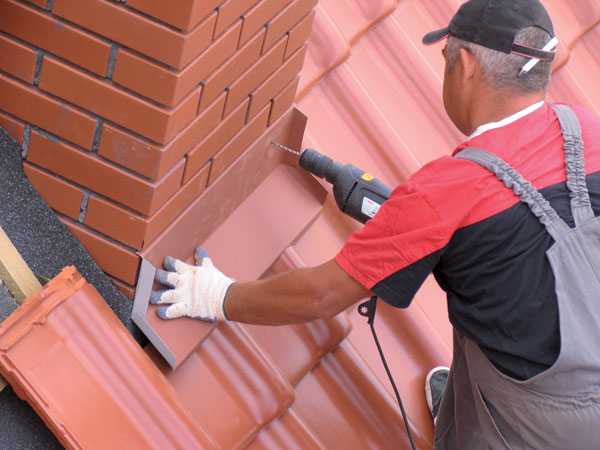

5. Для мест возле дымохода или голубятников, необходим элемент под названием ендова. Ендова – представляет собой металлический элемент, расположенный на стыке крыш, по ней будет стекать вода.

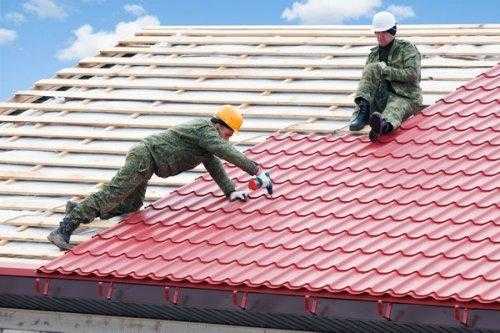

Как крепить металлочерепицу

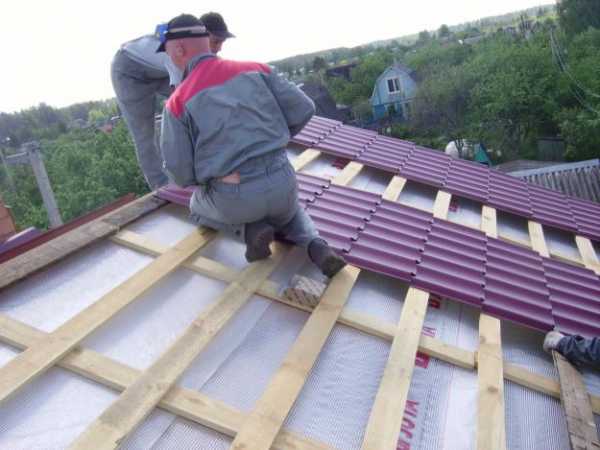

Теперь рассмотрим, как выполняется крепление металлочерепицы и всех элементов, для устройства кровли из металлочерепицы:

• правильно смонтированная обрешетка та, шаг которой совпадает с шагом волны черепицы;
• крепление листов на скате необходимо производить не ниже 10 см от зоны штамповки листа между гребнями;
• крепить черепицу необходимо саморезами с резиновой прокладочкой. Для того чтобы они не выделялись, необходимо подобрать цвет, идентичный цвету черепицы;
• вкручиваем саморезы в месте прогиба волны, строго перпендикулярно;
• для герметичности, вертикальный перехлест листов друг с другом необходимо соединить короткими саморезами. Вкручивать нужно в зоне спада волны. Это защитит кровлю от бокового ветра и придаст аккуратный внешний вид;
• вкручиваем саморезы в шахматном порядке, обычно на лист идет 8 штук, а в случае крепления аксессуаров – 3 шт. на погонный метр;
• для крепления аксессуаров используется шаг 35 см, другими словами, в каждую из поперечных волн;
• крепить вдоль ската нужно через одну волну начиная с гребня;
• уязвимое место кровли – точка перехлеста. В этом месте, есть вероятность того, что вода просочится под профиль. Для исправления данной проблемы, используется капельник для металлочерепицы. Капельник для металлочерепицы представляет собой канавку, расположенную на крае листа, по которой осуществляется сток воды. Последующий лист должен перекрывать капельник;
• если черепица крепится в несколько рядов, то в некоторых местах на один стык сходятся четыре листа. Если их устанавливать в один ряд, то это приведет к существенному смещению. Поэтому необходимо устанавливать листы с незначительным поворотом. Если капельник находится справа – поворот делаем по часовой стрелке, если слева –против;
• процесс установки листов нужно начинать со стороны скосов;
• выравнивать черепицу, независимо от геометрии ската, нужно по линии карниза;
• при треугольной форме крыши, необходима схема. Отметите центр ската, а также центральную ось специальной разметкой. Такую же ось проводим на листе черепицы. При установке, эти две линии должны совпасть;
• в местах, где расположенная ендова и на скатах с треугольной формой, листы нужно будет подрезать;
• для достижения аккуратного внешнего вида, длинные листы устанавливаем в нижний ряд. Свес должен быть около 4 см;
• для того чтобы вода не разрушила деревянных элементов кровли брызгами от водосточки, устанавливается карнизная планка для металлочерепицы;
• для крепления данной кровли  в сложных и местах, используется элемент под названием ендова. Чтобы ендова не прогнулась или не деформировалась, нужно дополнительно установить обрешетку. Кроме того, необходима схема, по которой будет производиться работа. Для мест стыковки черепицы со стеной, используют планку примыкания.

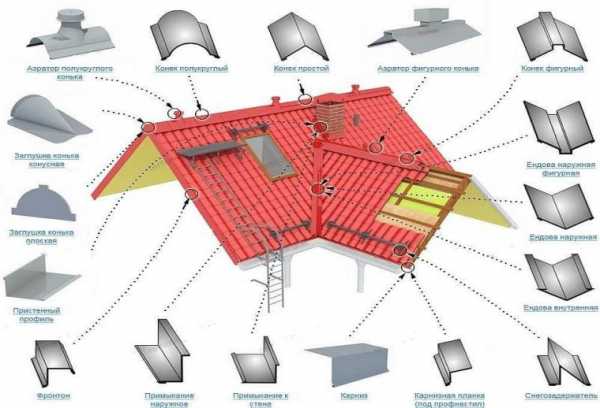

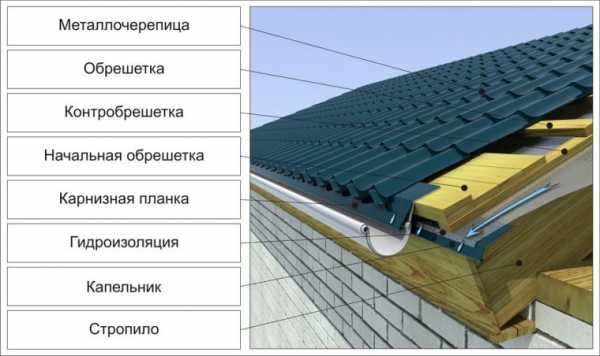

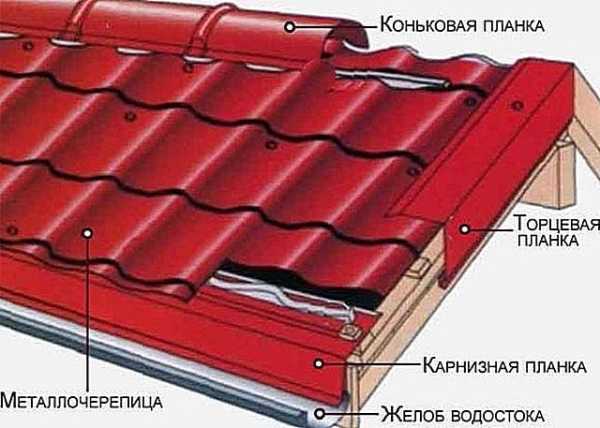

Ниже на фото вы можете увидеть все элементы кровли из металлочерепицы.

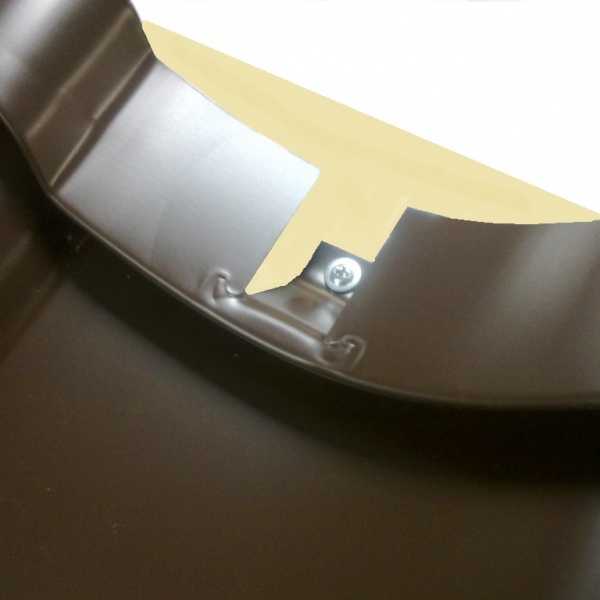

Процесс крепления металлочерепицы скрытым креплением

Если вы приобрели листы металлочерепицы со скрытым методом крепления, то нужно использовать саморезы с пресс-шайбой. Покупать саморезы такого же цвета, как кровля нет потребности, ведь видно их все равно не будет. Поэтому можно использовать обычные оцинкованные винты. Из плюсов можно отметить то, что листы имеют специальный паз, в который входит саморез, поэтому не нужно делать сквозных отверстий самому. Благодаря этому продлевается срок службы кровли.

Для того чтобы закрепить последующий лист, крепим все выступы и пазы, расположенные на краях. Места, в которых находятся саморезы, перекрываются последующим листом. Данный метод хорош тем, что поверхность кровли герметична, без сквозных отверстий, с идеально гладким покрытием.

Установка материала на карнизе и коньке

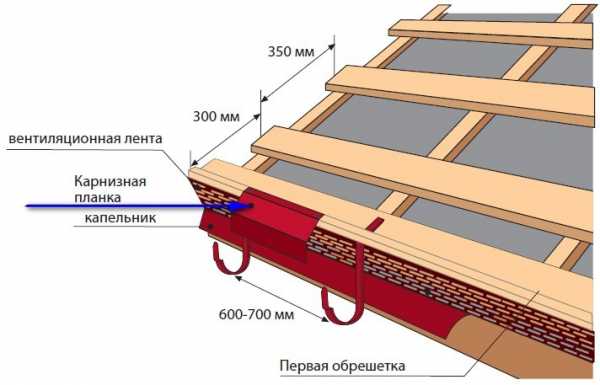

Если вы решили не использовать капельник, то нижнюю кромку нужно делать на 4–5 см ниже карниза. Стоит отметить, что от снега, край прогнется, поэтому не нужно делать больший выступ. Кроме того, чтобы обрешетка в зоне карниза не прогнулась, доска, которая расположена с краю, должна быть толще остальных на 1,5 см.

Совет! При креплении металлочерепицы на коньке, вкручивать саморезы нужно в каждую волну.

После того как конек накрыт черепицей, образовавшийся внутренний вентиляционный канал нужно закрыть. Для этого можно использовать аэроэлемент конька. Уплотнитель под конек металлочерепицы защитит подкровельное пространство от попадания мусора, птиц или насекомых. На карнизе может быть установлена карнизная планка для металлочерепицы.

Установка снегозадержателей на крыше из металлочерепицы и ветровой планки

Ветровая планка примыкания предохраняет край обрешетки от попадания атмосферных осадков. Ветровая планка для металлочерепицы крепится в месте соединения стропильных балок и кровли дома. Перед покупкой составляется схема, при помощи которой делается расчет. Длина данного изделия составляет 2 м, ширина для каждого типа кровли выбирается разная. Для металлочерепицы покупается широкая ветровая планка.

Снегозадержатели на металлочерепицу устанавливаются в два ряда и дополнительно на обрешетку нужно установить опорные доски. Крепятся снегозадержатели на длинные саморезы.

Заключение

Как мы увидели из этой статьи, устройство крыши из металлочерепицы при нужных умениях, можно сделать своими силами. Крепление металлочерепицы следует производить только по инструкции, не экономьте на данной работе. Важно установить уплотнитель для металлочерепицы и все необходимые комплектующие. Мы уверены, что у вас получится красиво и аккуратно сделать монтаж.

bouw.ru

Доборные элементы для кровли из металлочерепицы: монтаж на крышу

Возводя крышу необходимо подумать не только о самом кровельном материале, например о металлочерепице. Без доборных элементов вам не обойтись. Эти дополнения не только лучше защитят все строение, но и придадут крыше законченный вид. А какие доборные элементы для кровли из металлочерепицы используются? Как их правильно выбрать и смонтировать?

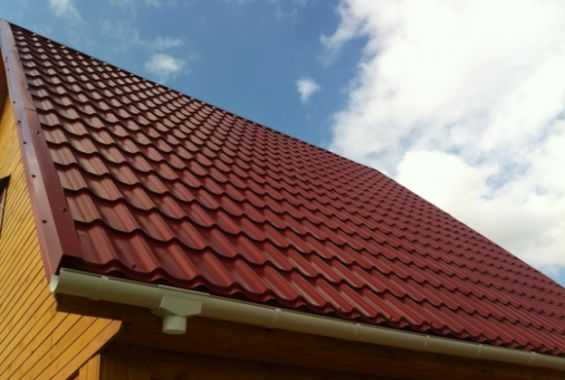

Карнизная и торцевая планка

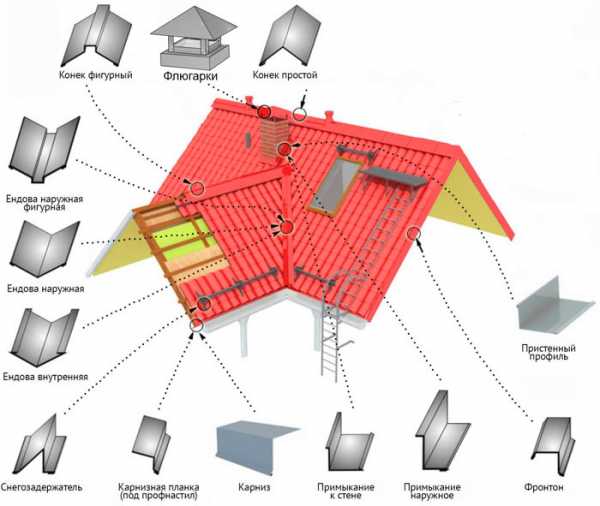

Доборные элементы для кровли из металлочерепицы выпускаются в большом ассортименте. Часть из них играют больше декоративную роль, без других сделать качественную крышу просто невозможно. Именно к последним и относятся такие доборные элементы, как карнизная и торцевая планка.

Изделия представляют собой следующее:

• Карнизная планка – стальной уголок с небольшим загибом на внешней стороне. Доборный элемент служит для того, чтобы направлять сточные воды с металлочерепицы в водосток. Также планка необходима для защиты карнизных досок от влаги;
• Торцевая планка. Доборный элемент, так же как и предыдущий, выполнен в виде металлического уголка, только без загиба. Его главная функция – это защита пространства между кровельной металлочерепицей и обрешеткой. В такую щель могут попасть не только дождевые капли и снег, но и насекомые или мелкие птицы.

Кроме того, описанные доборные элементы играют и декоративную роль. Карнизная и торцевая планки придают кровле законченный внешний вид. Размеры у описанных доборных элементов могут быть разными. Свес, наружная часть, выпускается с размерами от 10 до 25 сантиметров. При  этом длина всех планок практически всегда равна двум метрам.

Монтаж каждого элемента проводится на разных этапах возведения крыши. Карнизную планку устанавливают еще до металлочерепицы. Доборный элемент крепят к обрешетке. При этом, если предусмотрено наличие водостока, то планка монтируется поверх держателей этой системы. Крепление проводится с помощью саморезов, с шагом в 20-30 сантиметров.

Торцевая планка устанавливается на последнем этапе возведения кровли. Эти доборные элементы металлочерепицы крепят поверх кровельного материала. Работу начинают снизу вверх. Шаг между точками монтажа составляет от полуметра до 60 сантиметров. Крепежная планка заводится под лист металлочерепицы. В обоих случаях планки укладываются внахлест, который составляет 5-10 сантиметров.

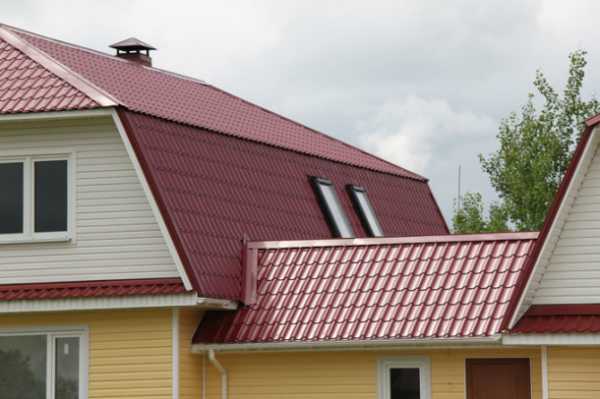

Ендова

Многие доборные элементы для металлочерепицы облегчают монтаж и делают крышу более надежной. Именно к таковым относят ендову. Подобные изделия для кровли из металлочерепицы являются составными:

• Внутренняя или нижняя ендова. Доборный элемент крепится непосредственно к обрешетке и закрывается сверху металлочерепицей. Снаружи она видна не будет, но к ее монтажу следует относиться серьезно. Нижний компонент является основой всей конструкции;
• Верхняя ендова. Доборный элемент крепится поверх металлочерепицы. Она закрывает щель между листами кровельного материала и играет в большей степени декоративную роль;
• Фигурная ендова. Это необязательные элементы кровли из металлочерепицы. Их монтируют для улучшения внешнего вида.

Ендова используется не на всех крышах покрытых металлочерепицей или другим материалом. Их монтаж необходим в том случае, если кровля имеет внутренние или отрицательные углы. В таком случае доборный элемент необходим для сбора и отвода стоков с двух сходящихся скатов крыши.

Конек

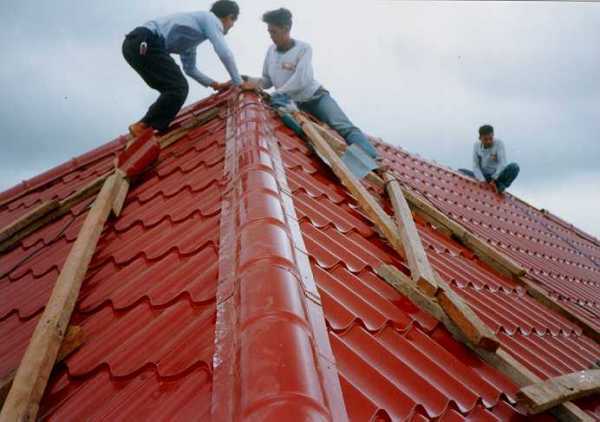

Этот доборный элемент относится к обязательным. Конек венчает всю кровлю и закрывает стыки листов металлочерепицы в верхней части крыши. Изделие выпускается в разных вариациях:

• Простой треугольный. Такой тип конька считается универсальным и подходит для любого типа кровли. К тому же простая треугольная конструкция стоит недорого;
• Трапециевидный. Такой тип доборного элемента имеет большую вентиляционную камеру в верхней части;
• Полукруглый. Именно такой вариант чаще всего используется в сочетании с металлочерепицей. Полукруглый конек имеет привлекательный внешний вид, и обеспечивает лучшую циркуляцию воздуха в подкровельном пространстве. Но стоимость у него самая высокая из всех.

Доборный элемент конек монтируется неплотно к металлочерепице. Между ним и кровельным материалом остается зазор, который обеспечивает вентиляцию крыши. В такую щель может попадать влага и насекомые. Поэтому производитель рекомендует использовать специальный уплотнитель. Выбирать сплошной вариант такого изделия нежелательно. В этом случае будет нарушена вентиляция кровли, стропильная система и сама металлочерепица быстро выйдет из строя. Но и из такой ситуации есть выход. Если уплотнитель без вентиляционных отверстий, то на крышу дополнительно устанавливаются доборные элементы для металлочерепицы аэраторы.

Другие дополнения

Для улучшения эксплуатационных характеристик кровли покрытой металлочерепицей применяются и другие доборные элементы. Среди них можно выделить следующие:

• Капельник. Этот доборный элемент монтируют до покрытия крыши металлочерепицей. Главная задача – это предотвратить попадание влаги на карнизную доску и направить ее в водосточную систему;
• Дымники. Доборный элемент необходим для защиты труб от попадания в них дождя и снега. Кроме того, он значительно улучшает тягу;
• Снегозадержатели для кровли из металлочерепицы. Доборный элемент не является обязательным, но его можно встретить часто. Снегозадержатель обеспечивает безопасность. Он не дает снежной массе и льду лавинно сходить со скатов кровли.

Про последний доборный элемент для крыши, покрытой металлочерепицей, стоит поговорить подробней. Снегозадержатели выпускаются разных видов:

• Точечные. Представляют собой подобие уголка. Доборный элемент крепится в шахматном порядке в нижней части ската. Подобный снегозадержатель стоит недорого, но и удерживающая способность у него ниже. Поэтому такой вариант выбирается в тех случаях, когда осадков в регионе зимой выпадает немного;
• Решетчатый. Самый «мощный» доборный элемент для металлочерепицы из этого типа. Он представляет собой решетку с мелкими ячейками. Устанавливается элемент на самом краю ската;
• Трубчатый снегозадержатель. Также способен удерживать большие объемы. Доборный элемент выполнен в виде двух или более труб, скрепленных параллельно друг другу. Монтаж элемента проводится у края ската.

Кроме этого, используются и другие изделия. Для улучшения герметизации применяются планки примыкания, для защиты стен от попадания дождевых капель используется специальный профиль и так далее. Если на крыше установлены трубы, то приобретаются фартуки. Они обеспечивают безопасный и надежный проход через кровельный пирог. Кроме того, можно приобрести и установить различные декоративные доборные элементы, которые придадут крыши из металлочерепицы более привлекательный внешний вид.

Видео по теме:

Где взять

Доборные элементы металлочерепицы можно изготовить самостоятельно. Если имеется подходящий материал и немного опыта, то справиться с задачей будет несложно. Большинство из них представляют собой стальные листы с изгибами под разными углами. Достаточно согнуть заготовку и доборный элемент на кровлю из металлочерепицы будет готов.

Несмотря на простоту изготовления большинство предпочитают приобрести уже готовые изделия. Преимущества у такого варианта неоспоримые:

• Доборные элементы будут идеально подогнаны к используемой металлочерепице. Это обстоятельство значительно облегчит монтаж;
• Хорошая подгонка обеспечит лучшую герметичность. Новая крыша дома не будет протекать;
• Изделия, выполненные в заводских условиях, соответствуют всем ГОСТам. Их производят из того же материала и по тем же технологиям, что и металлочерепицу. Это обстоятельство гарантирует большой срок эксплуатации;
• Такие коньковые элементы как конек и карнизная планка при изготовлении в заводских условиях имеют специальные вентиляционные отверстия. С их установкой будет налажена циркуляция воздуха на крыше. В результате и металлочерепица, и стропильная система прослужат дольше.

Ну и не стоит забывать и про внешний вид. Заводские доборные элементы подойдут к металлочерепице и по цвету, и по своему дизайну. В результате крыша дома будет иметь привлекательный законченный вид. Но все эти утверждения будут верны, если изделия приобретены у того же производителя, что и металлочерепица.

Посмотрите еще статьи:

kryshagid.ru

Доборные элементы для кровли из металлочерепицы

Доборные элементы для металлочерепицы

Торцевая планка: особенности установки

Торцевая планка – это своего рода декоративный и функциональный доборный элемент кровли из металлочерепицы. Его функциональное назначение сводится к защите материала от ветра и от проникновения влаги под деревянную конструкцию кровельного пирога, а также предотвращению разбалтывания крепежей. При монтаже гидроизоляции под металлочерепицу. торцевая планка устраивается поверх края гидроизоляционного материала, закрепленного к торцевой доске.

Правильное устройство торцевой планки предполагает ее расположение снизу вверх (от карниза до конька) с последующей фиксацией саморезами с промежутком в 50-60 см (читайте: «Саморезы для металлочерепицы, их особенности «). Образовавшаяся разница высот материала обеспечивает плотное прижатие планки к кровельному покрытию, тем самым устраняя источник появления шума, который возникает из-за соприкосновения полотен между собой во время порывистого ветра.

Величина нахлеста планок равняется 100 мм, при необходимости они могут быть немного подрезаны. Чтобы вода не попадала под листы металлочерепицы, торцевой планкой обязательно перекрывают гребень волны. Для этого же можно чуть-чуть отогнуть край листа покрытия вверх.

Монтаж верхней ендовы

За счет верхней ендовой планки обеспечивается отвод воды, скапливающейся на стыке скатов во внутреннем углу конструкции кровли из металлочерепицы. Помимо этого она используется как декоративное украшение крыши. Данные элементы кровли из металлочерепицы крепятся с помощью саморезов так, чтобы крепежи не повредили гидроизоляцию — это возникает в том случае, если шурупы вкручиваются очень сильно и проходят через нижнюю ендову. Между верхней ендовой и металлочерепицей кладется саморасширяющийся уплотнитель.

Устанавливаем планки примыкания

Конструкция кровли может состоять из прямых и обратных изломов, поэтому особое внимание нужно уделить непрерывности гидроизоляции в обоих вариантах.

Промежуток между брусьями обрешетки на прямых изломах должен быть минимальным, а сам излом закрывается с помощью выдвинутого вперед листа покрытия. Здесь могут быть использованы и сопрягающие элементы, например, карнизная планка для металлочерепицы. Независимо от выбранного элемента, между ним и черепицей также кладется уплотнительный слой.

На обратных изломах сопрягающим элементом может быть планка примыкания для металлочерепицы к стене или трубе, которая укладывается завальцовкой ближе к нижнему скату. Здесь также необходим слой уплотнителя, который есть в ассортименте у каждого поставщика кровельных материалов.

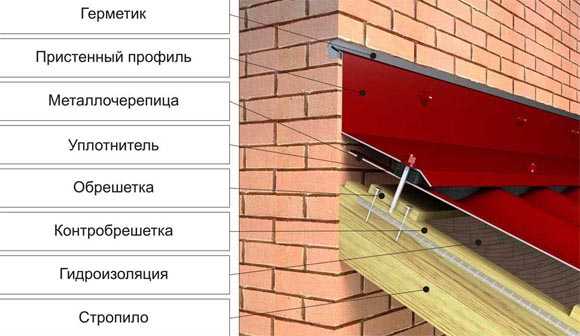

Процедура выполнения примыкания к стене выполняется по той же схеме, что и примыкание к трубе, только гидроизоляцию нужно вывести и поднять на поверхность стены на 50 мм. Для герметизации примыкания используется уплотнитель для металлочерепицы универсальный, либо профильный.

Обустройство конька

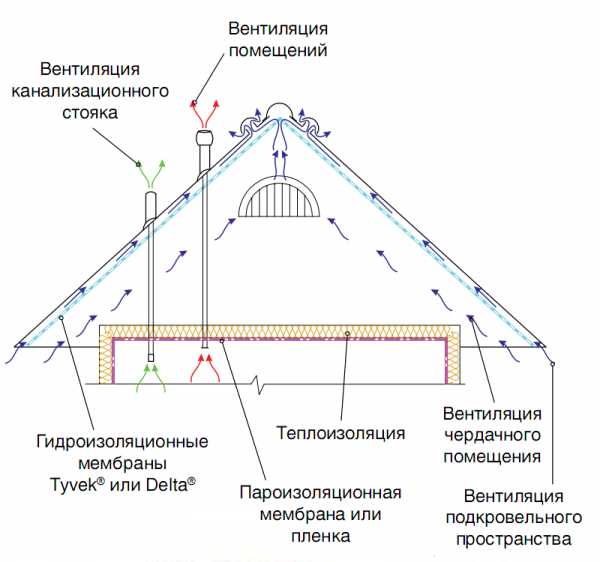

Естественная вентиляция подкровельного пространства осуществляется путем прохождения воздуха через карниз до конька и слой уплотнителя наружу. В зависимости от длины конька пленка гидроизоляции под ним разрывается на 200 мм и более. Для дополнительной гидроизоляции доборные элементы металлочерепицы можно проклеить специальным составом. Крепление конька металлочерепицы выполняется шурупами к верхнему гребню волны и обрешетке, с торцов к нему прибиваются заглушки.

Правила монтажа аксессуаров

Если укладывается металлочерепица аксессуары используются не только для создания эстетичного внешнего вида, но и для выполнения ряда важных функций. К основным аксессуарам относятся снегозадержатели, которые крепятся к кровельным скатам и над оконными проемами мансарды и обеспечивают снегозадержание на крыше из металлочерепицы. Назначение этих элементов сводится к порционному пропусканию слоя снега и льда. Они могут закрепляться по одной линии («стык в стык») или в шахматном порядке. Если скаты очень длинные, то лучше выполнить установку снегозадержателей в несколько рядов.

Закрепить их можно на подходе стены к крыше или ближе к коньку, как показано на фото, но, ни в коем случае, не на карнизе. В качестве опоры устанавливается кронштейн, зафиксированный саморезами через металлочерепицу и универсальный уплотнитель для металлочерепицы к деревянной обрешетке. Сооружение переходных мостиков и ограждений выполняется строго по предлагаемой производителем инструкции. Для надежного и прочного крепления нужно соорудить сплошную обрешетку.

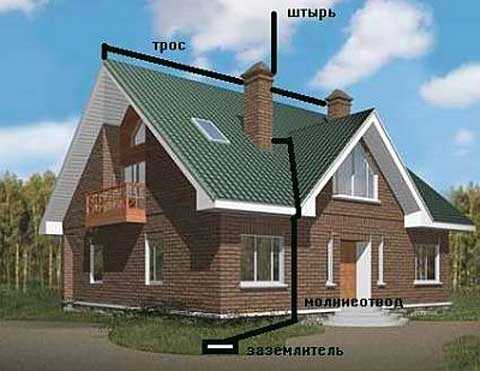

Выполнение дополнительного заземления крыши с помощью отдельной шины

Если в грозу молния попадает не в громоотвод, а в кровлю, то металлочерепица и комплектующие станут своего рода проводником электрического тока, который опасен для строения и тех, кто в нем окажется на тот момент. Для того чтобы избежать подобной ситуации рекомендуется выполнить заземление кровли отдельной шиной (читайте: «Как сделать заземление металлочерепицы «).

Конструкция самой простой молниеотводной системы представлена тремя компонентами:

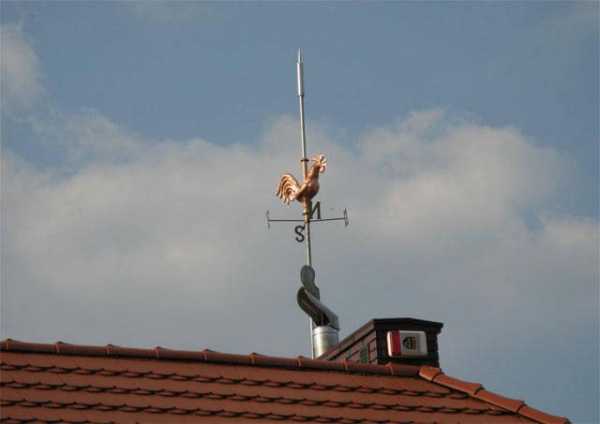

Установка молниеприемника выполняется в самую высокую точку крыши с помощью деревянных подпорок. Сделать молниеприемник очень просто, нужно взять стальной или алюминиевый стержень с круглым сечением диаметром в 12 мм и в длину 200-1500 мм.

В качестве токоотвода подбирается провод из аналогичного материала только толщиной в 6 мм. Обе эти детали привариваются между собой, после чего токоотвод проводится поверх обрешетки под кровельным покрытием, если используется металлочерепица — доборные элементы ее тоже подвергаются заземлению, то с обратной стороны, где пройдет проволока, с нее снимается защитный слой лака. Провод лучше пропустить через несколько листов – так увеличивается количество точек соприкосновения, и молния быстрее пойдет по пути наименьшего сопротивления.

Далее провод токоотвода крепится степлером к стене до самого низа, пока не окажется в заземлителе – железной балке 1,5 м длиной или на железном листе 1 кв.м. который опускается в глубокую яму, где в несколько слоев насыпан песок и грунт вперемежку с водной прослойкой.

Специалисты рекомендуют вести токоотвод по стене, расположенной напротив входа. Проверка целостности всех соединений сооруженного молниеотвода проводится не реже 1 раза в 5 лет.

Монтаж металлочерепицы и доборных элементов, инструкция на видео:

Доборные элементы для крыши из профнастила и металлочерепицы

Крыша, выполненная из металлочерепицы или профнастила, обладает отличным внешним видом и надежно защищает пространство под кровлей от осадков и ветра. Для предотвращения попадания под крышу пыли и других частиц используются специальные планки. Еще доборные элементы нужны для кровли из металлочерепицы чтобы украсить крышу и придать ей законченный вид. Эти изделия также служат для надежной стыковки листов основной части кровли.

Такие спецпланки изготавливаются согласно технологической схеме из того же материала, что и металлочерепица или профлист. Существует несколько типов доборных элементов, которые отличаются по форме, размерам и функциональному назначению. Давайте рассмотрим основные доборные элементы для кровли из профнастила и металлической черепицы.

Коньковый элемент

Нормальное функционирование двухскатной или многоскатной крыши обеспечивает установка конькового узла. Эта конструкция включает несколько элементов, которые монтируются в зависимости от конструктивного решения узла:

• Коньковая планка. Это обязательный элемент. Типы конька: плоский, полукруглый, фигурный и трапециевидный.
• Y-образные и T-образные тройники. Соединяют три отдельных ребер полукруглого конька. С помощью Y-образного устраивается стык трех коньковых элементов на четырехскатной крыше. T-образные используются при перпендикулярном соединении.
• Металлическая заглушка конька. Используется только для коньковой планки полукруглого типа. Существуют плоские, конусные и шатровые заглушки. Они предотвращают попадание в подкровельное пространство мусора и осадков.
• Уплотнитель под конек.

Коньковые элементы одного и того же типа отличаются по размерам. Полукруглый, (радиусный, круглый) конек производится с радиусом 70 — 125 мм. Использование того или другого зависит только от конструктивных особенностей крыши и размеров. Полукруглые коньки монтируются на большинстве кровель именно из металлочерепицы.

Плоские, фигурные и трапециевидные коньковые элементы универсальны. Они подходят для любого вида материала и хорошо смотрятся при любой конфигурации крыши. Вынос крыла такого конька от 115х115 до 300х300 мм в зависимости от уклона, геометрии и размеров кровли.

Вне зависимости от типа конькового элемента, его длина равна 2000 мм. Но по спецзаказу клиента некоторые производители меняют размеры изделий.

Элемент устанавливается, если в конструкции кровли обустраивается стык двух скатов с отрицательным (внутренним) углом. Ендова монтируется, чтобы дождевая или талая вода отводилась по внутреннему стыку к водостоку.

Как и конек, ендовная планка имеет несколько разновидностей, которые отличаются по функциональному назначению и конфигурации:

• Нижняя или внутренняя планка. На крыше ее не видно, поскольку монтируется под кровельные листы. Представляет собой простую согнутую посредине планку.
• Верхняя или наружная ендова расположена сверху над нижней ендовной планкой поверх листов материала. По конфигурации не она отличается от внутренней.
• Фигурная или декоративная ендовная. Расположение то же, что и у верхней планки. Разница в том, что этот доборный элемент, кроме отвода воды, выполняет еще и функцию декорирования внешнего вида кровли.

Стандартная длина ендовной планки составляет 2000 мм.

Торцевая планка

Торцевая (ветровая) планка монтируется с торцевой стороны крыши. Ее назначение – это защита кровельных листов от ветра, предохраняет от попадания воды на деревянную часть кровельного пирога. Кроме того, этот элемент не позволяет попадать насекомым и птицам в подкровельное пространство. И наконец, торцевая планка просто украшает кровлю.

Производители металлочерепицы предлагают один вид ветровой планки – согнутую посредине. Размеры ее крыла 100 — 250 мм в зависимости от потребностей заказчика. Поверхность этого элемента бывает как гладкой, так и рельефной. Стандартная длина – 2000 мм.

Карнизная планка

По сути, карнизная планка – это отлив с загибом. Основная функция – защита карнизной доски от внешних воздействий и направление воды в желоб водостока. Соотношение ширины полок этого доборного элемента – 1 к 1,5. Распространенные размеры крыла – 70х100 и 100х150 мм и длина 2 метра.

Этот элемент используется в паре с карнизной планкой. Вместе они являются составной частью карнизного узла кровельного пирога. Устанавливается капельник на фронтальную деревянную планку. Ширина полок 40-50х100-110 мм и длина – 2 м.

Снегозадержатели

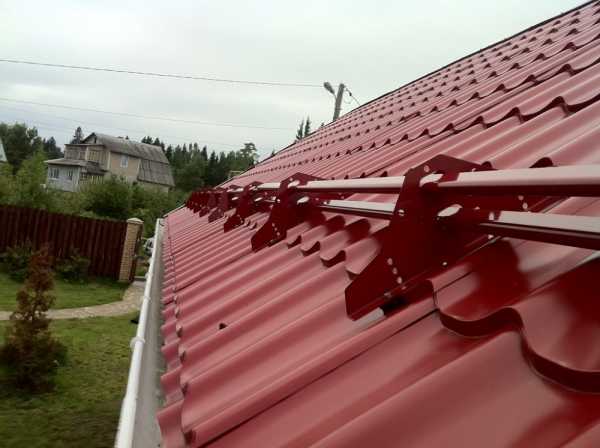

Снегозадержатели (снегоупоры) нужны для плавного и равномерного схода снега с крыши. Кроме этого они способны задержать падение кровельного материала, что случается во время монтажных или ремонтных работ, или же под воздействием сильного ветра. Эти элементы крепятся параллельно карнизу по всей ширине крыши.

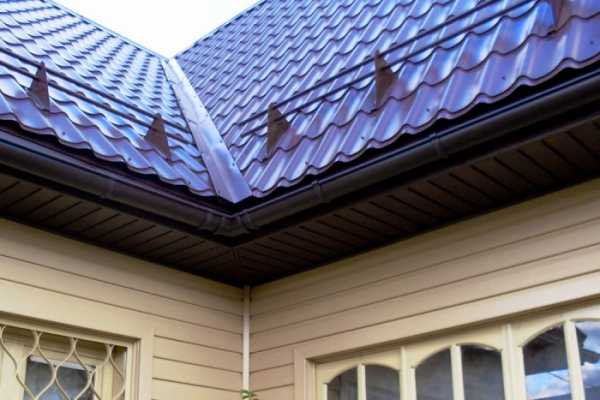

Первые крепятся на краю кровли подвесными опорами с крюками. Их устанавливают на скатных крышах многоэтажек и коттеджей. Точечные размещают на всей площади кровли, они способны пропускать снег малыми порциями, делая его сходы безопасными. Трубчатые снегозадержатели монтируют на крыше по одной линии или в шахматном порядке.

Надежность и качество кровли в большой степени зависит, от того, насколько правильно подобраны доборные элементы, их параметров и надежности монтажа. А еще эти аксессуары помогают придать кровле законченный вид.

Устройство кровли из металлочерепицы

Существует два принципиально различных подхода к утеплению крыши дома, это так называемая теплая кровля и холодная кровля. В зависимости от выбранного типа кровли будет несколько отличаться и ее устройство. Поэтому в начале рассмотрим особенности каждой из данных типов крыш, после чего приступим к тем элементам которые являются одинаковыми для данных типов кровель.

Теплая кровля – как устроена и почему так называется

Это кровля, у которой утеплены скаты крыши, поэтому на чердаке вполне комфортно и можно устраивать жилое помещение т. е. так называемую мансарду. А для этого нужно провести ряд операций, создав целую кровельную систему. Рассмотрим устройство данной крыши.

Предусматриваем защиту от воды

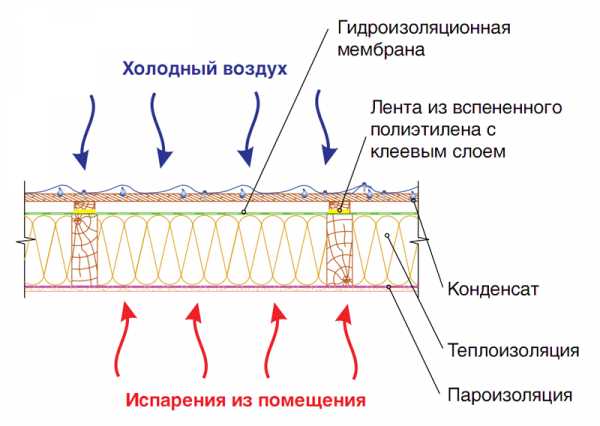

На изнанке металлочерепицы может образовываться конденсат. Чтобы он не капал на утеплитель и не промочил его, нужно проложить гидроизоляцию. Для этого хорошо подходят мембраны. Они лучше пленок тем, что проницаемы для пара. Поэтому влага нигде не скапливается, а спокойно уходит наружу. Такие супердиффузионные способности мембран, хорошо выполняют свои функции и место экономят (их кладут на утеплитель без всякого зазора).

Сначала изолируют ендову. Мембрану из рулона прокладывают по всей ее длине, начиная сверху. Стыки на ендове и примыканиях клеим строительной лентой той же марки, что и мембрана. По стропилам гидроизоляцию кладут от карниза до конька, раскатывая рулоны горизонтально. Стыки отдельных рулонов делают на стропилах, перехлест между ними – 15 см. Провисание мембран не допускается – они должны быть хорошо натянуты.

Утепляем крышу, а затем кладем пароизоляцию

Продолжаем стряпать «пирог кровли из металлочерепицы». Сразу за гидроизоляционной мембраной, с внутренней стороны, ложится утеплитель. Чаще всего для таких целей используют маты базальтовой ваты, но можно использовать и другие виды утеплителей.

Маты из базальтового волокна укладваются между стропилами крыши. Если положить надо не один слой, а несколько, то стыки между матами первого слоя перекрывают плитами второго. Иначе мостики холода могут дать о себе знать. Поверх утеплителя укладывают пароизоляционную мембрану. Нужна она чтобы испарения из внутренних помещений не могли аккумулироваться в утеплителе.

Защита утеплителя от проникновения влаги как изнутри так и снаружи.

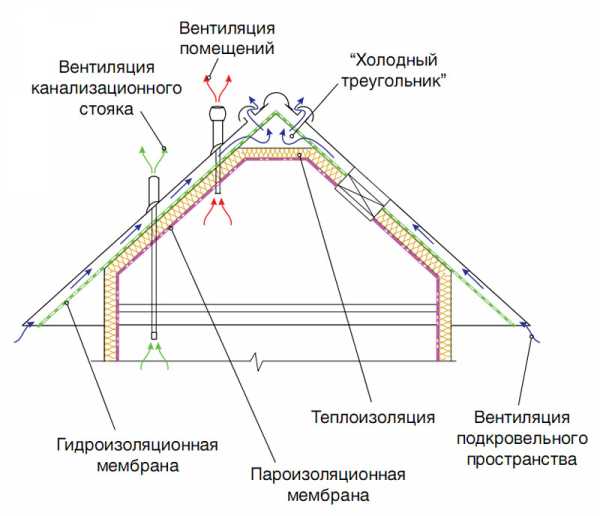

Общее устройство теплой кровли из металлочерепицы.

Особенности холодной кровли

Главная особенность данной кровли заключается в том, что сами скаты не утепляются, утеплитель укладывается лишь на нижнюю часть чердака. Получается в доме тепло, а скаты проветриваются.

Защищаем утеплитель от влаги

Кроме упоминаемых выше мембран, холодная кровля из металлочерепицы допускает использование и водостойкой пленки. В отличии от мембран, пленки должны провисать между стропилами примерно на 20 мм, для стока конденсата. Как и для теплой кровли, гидроизоляцию нужно проложить горизонтально, от карниза до конька, с нахлестом 15 сантиметров.

Общее устройство холодной кровли из металлочерепицы.

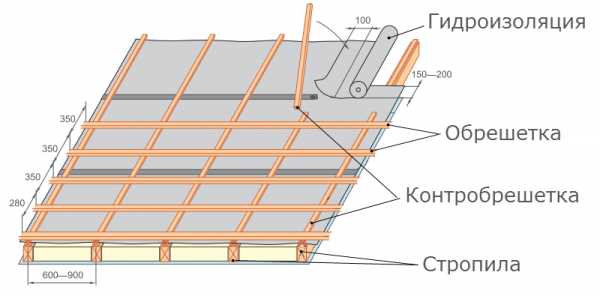

Важный элемент кровли – обрешетка

Для создания обрешетки используют бруски сечением 50/50 мм и обрезную доску размером 32/100 и 50/100 мм. В низу ската кровли, вдоль карнизного свеса прибивается две доски 50/100. Затем поверх гидроизоляции набивается контробрешетка из брусков 50/50 мм. Бруски прибиваются вдоль стропил, от конька к низу. Поверх данной контробрешетки с определенным шагом, горизонтально крепят доски обрешетки. Шаг крепления данных досок будет зависеть от вида профиля металлочерепицы которой планируется покрыть крышу.

Обрешетка под конек

Самая верхняя часть крыши требует упрочнения. Для этого надо прибить по паре досок с каждой из сторон коньковой планки.

Торцы кровли

С торца кровли нужно прибить доски большие чем основная обрешетка, на высоту профиля металлочерепицы.

Обрешетка под ендову

Ендова — это внутренний стык двух скатов крыши. В местах прохождения ендовы обрешетку делают сплошной.

Ограждение кровли

Оно просто обязано быть надежным, поэтому делается выше свеса карниза. Для ориентира можно взять высоту несущей стены. Обрешетка в этих местах нужна сплошная. Поэтому между рядовой обрешеткой добавляются дополнительные доски и делается сплошное основание.

Элементы кровельной системы

Конструкция кровли из металлочерепицы предполагает крепление всех элементов кровельной системы к смонтированной обрешетке, далее рассмотрим все эти элементы.

Карнизная планка, держатель для желоба и сам желоб

Вначале закрепляют специальные держатели желоба. Затем прикрепляют желоб для стока воды. И только после этого закрепляю карнизную планку. Ее приделывают к обрешетке саморезами так, чтобы край желоба не торчал из-под нее.

Ендовы кровли из металлочерепицы

В зависимости от формы крыши таких элементов может быть несколько. Ендову нижнюю крепят к обрешетке под кровлей, ендову верхнюю (декоративную планку) – над кровлей. При стыковке планок нижней ендовы делают нахлест не менее 10 — 15 см. Фото смотрите выше.

Примыкания

Эти узлы необходимы для плотного примыкания кровли с трубами и стенами. Как и ендовы, они состоят из верхних и нижних планок. Сделав фартук из нижних планок, под него подводят галстук, предназначенный отводить воду в ендову или к внешнему карнизу. Затем крепится кровельное покрытие и только поверх его монтируются планки примыкания верхние.

Монтаж металлочерепицы

Если лист металлочерепицы закрывает весь скат крыши, то монтаж ведется, начиная с конька. У первого листа проверяем расположение относительно торца и карниза (над которым он должен выступать сантиметров на 5). Далее монтируем металлочерепицу — хоть справа налево (с нахлестом следующих листов на предыдущие), хоть слева направо (с нахлестом предыдущих листов). Каждые 3 соединенных листа надо проверять относительно параллельности карнизу. Саморезы вкручивают в боковой нахлест (верхнюю точку). Нельзя допустить захватывания при этом обрешетки.

Теперь рассмотрим схему кровли из металлочерепицы, когда длина ската крыши больше, чем листы материала. Сначала состыковывают листы по их длине. А затем выравнивают первые 4 листа по торцу. Крепим каждый квадратный метр черепицы саморезами (с ЭПДМ прокладкой) в количестве 6 или 8 штук. Лист (нижнюю часть) крепим в изгиб волны там, где материал прилегает к обрешетке. Монтаж идет через волну, следующие ряды саморезов сдвигают в шахматном порядке.

Завершающие элементы кровельной системы

Торцевые планки

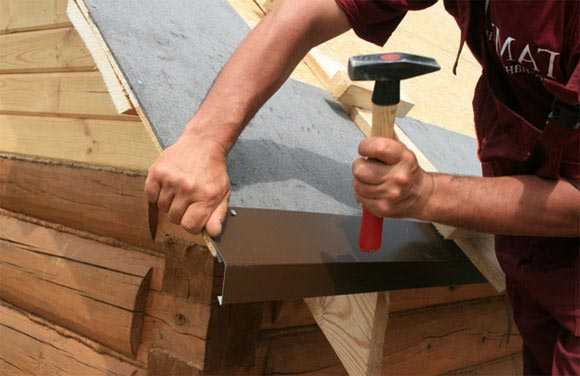

C торца крыши устанавливаются торцевые планки. Закрепляют их саморезами через 50 — 60 см. При этом нахлест между соседними планками должен составлять порядка 50 мм.

Коньковые планки

Эти элементы бывают плоской или закругленной формы. Последние дополнительно требуют прикрепления к своему торцу заглушки. Она бывает простой и конусной, крепится заклепками или саморезами. Перед установкой планок под конек кладем уплотнитель (универсальный или фигурный). Планки монтируются с помощью коньковых саморезов.

Устройство вентиляционных и проходных элементов

Перечисленные далее дополнительные узлы кровли из металлочерепицы нужны для удобства монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Вентиляционные выходы нужны в каждом пролете стропил, иначе хорошего воздухообмена не будет. Но при наличии под самой крышей неутепленного «холодного треугольника» хватит и одного выхода на каждые 60 квадратных метров крыши. В металлочерепице делают отверстие, а затем крепят элемент саморезами к краям этого отверстия. Если в комплекте выхода нет силиконового герметика, то его наносят дополнительно.

Канализационный выход

Канализационный выход соединяют со стояком. Для этого используется гофрированная труба. На крыше для монтажа проходного элемента вырезают кусок металлочерепицы. После монтажа гидроизоляции, герметика и уплотнителя выход канализации вставляют в проходной элемент (который крепят к металлочерепице саморезами).

Выход для антенн и электрических кабелей

Для герметизации мест стыковки антенн, кабелей и дымоходов типа «сэндвич» с кровельным покрытием используют специальные так называемые антенные выходы. Резиновую верхушку антенного выхода срезают и делают на 20% меньше диаметра проходящей трубы и натягиваю на трубу. Основанию антенного выхода придают форму профиля металлочерепицы и промазав его силиконовым герметиком, прикручивают саморезами к металлочерепице.

На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Устройство элементов безопасности и их назначение

Чтобы подняться на крышу, необходима устойчивая лестница. Она состоит из стеновой и кровельной лестниц с кронштейнами. Кронштейнов требуется по 4 штуки на секцию, их ставят в месте нижнего волнового изгиба, там, где обрешетка сплошная. И кронштейны, и верх кровельной лестницы крепят болт-шурупами. Стеновая лестница устанавливается так, чтобы самая верхняя ступень находилась напротив края карниза. При этом сама стеновая лестница должна быть в створе с кровельной.

Кровельное ограждение

Эти металлические элементы – необходимое условие при работах на крыше. Крепят их при помощи специальных опор к сплошной обрешетке через нижнюю часть волны, уплотняя прокладкой из резины. Фото смотрите выше.

Переходной мостик

Переходные мостики нужны для безопасного хождения по крыше от окна мансарды, люка или лестницы. Крепят их таким же образом, как и ограждения, только сплошная обрешетка не обязательна.

Снегозадержатели

Снегозадержатели имеют трубчатую конструкцию, выполняются из металла, окрашенного в черный, коричневый, красный или зеленый цвет. Они устанавливаются по всему периметру кровли, выше карнизного свеса. Кроме этого они обязательно ставятся над входом в дом, окнами мансарды, а также над каждым уровнем многоярусной кровли.

Схема кровельной системы Металл Профиль

Ниже расположена схема кровельной системы компании Металл Профиль. На ней все рассмотренные выше узлы соединены в целую крышу.

Водосточная система

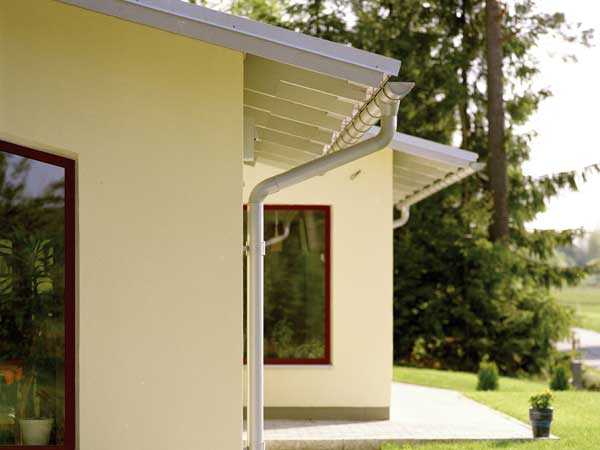

Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

Водосточный желоб

Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров – туда будет вставляться выпускная воронка. Ее необходимо закреплять в 15 сантиметрах от края желоба.

Держатели для желоба

Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 – 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

Заглушки для желоба

Ставят эти элементы с обоих торцов желоба, плотно забивая их внутрь киянкой.

Выпускная воронка

Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

Соединители

Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали – соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить – хоть в ряд, хоть под углом.

Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

Труба для соединения и ее колено

Для перехода от воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

Водосточная труба и ее держатели

Держатели выпускаются двух видов. Эти элементы универсальны – подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При монтаже от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, отступив от отмостки 30 сантиметров, закрепляют колено для слива воды.

Тройник водосточной трубы

Нужен тогда, когда для двух воронок имеется один слив. Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

Воронка для сбора воды

Если кровля фальцевая или относится к одному из сложных видов, то желоб меняют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, а соединяют саморезом.

Ограничитель для предупреждения перелива

Он нужен там, где вода стекает постоянно, а иногда и в больших количествах (под ендовой, к примеру). Ставят его на угол желоба или на желоб.

Вот, пожалуй, и перечислены все основные элементы, которые предусматривает технология устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.

Видео инструкция по монтажу кровли из металлочерепицы «Металл Профиль»

Источники: http://kryshadoma.com/metallocherepitsa/dobornye-elementy-dlya-metallocherepitsy.html, http://osnovam.ru/krysha/dobornye-elementy-dlya-kryshi-iz-metallocherepicy, http://srbu.ru/krysha/148-ustrojstvo-krovli-iz-metallocherepitsy.html

stroykrishu.ru

Технология устройства кровли из металлочерепицы: холодное устройство, видео
