Микро токарный станок

Всем привет!
Сегодня обзор карманного деревообрабатывающего токарного станка.

У мои друзей по RC хобби есть «мастерская» в пустующей квартире, где они делают разные проекты. Понадобился мини токарный станок. У меня был когда такой, я им и посоветовал, теперь и расскажу о нем.
Доставка ТК.
Упаковка надежная:

В комплекте у нас у помимо станка:

• Набор резцов
• Регулируемый блок питания
• Набор инструмента

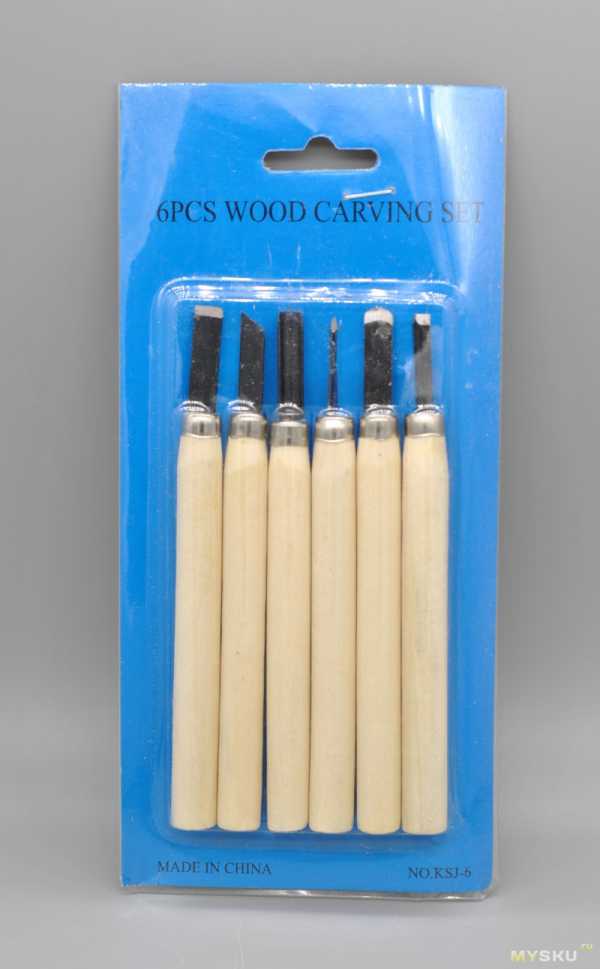

Резцы:

Комплектные резцы можно назвать демо версией, попробовать, вспомнить какой резец для чего, выточить 2 деревяшки и выбросить. Очень уж тонкий и слабый металл на них.
Делаем нормальный резец из напильника, затачивая его на точиле.

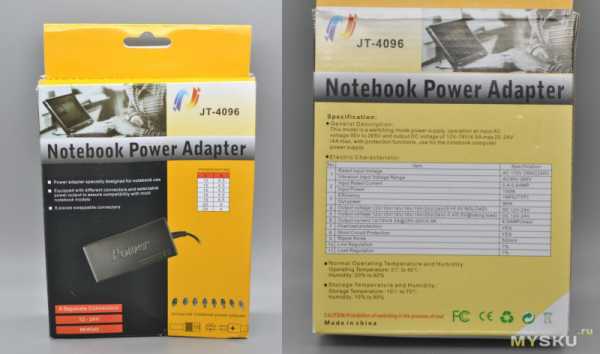

Блок питания 12-24 В:

Якобы 100 Вт мощностью.

Переключается 12, 15, 16, 18, 19, 20, 24 В этим регулируются обороты станка.

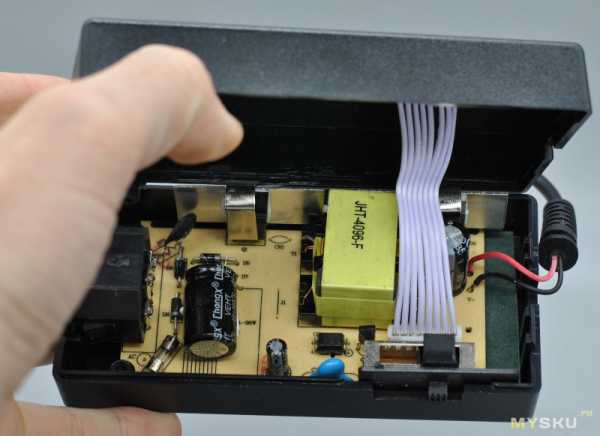

Своим внутренним убранством нагоняет печаль:

Набор инструмента для станка:

Вы когда либо видели не Г-обзразные шестигранные ключи?))
Ось с резьбовой частью, для удержания заготовки в патроне.

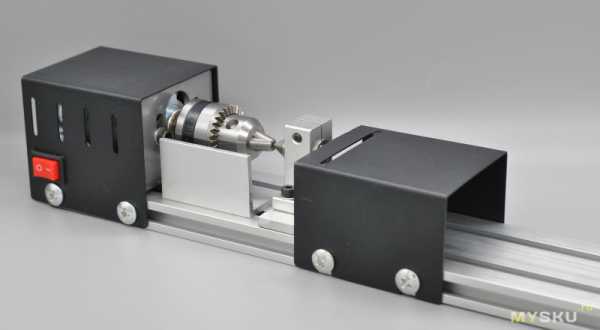

Переходим к токарному станку:

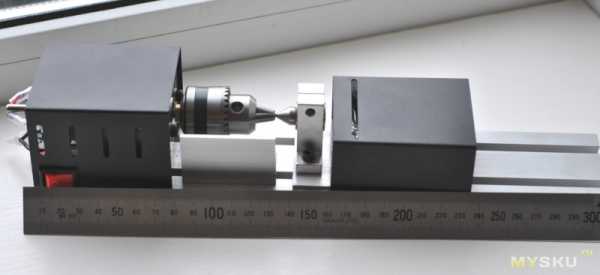

Размерами, конечно, поменьше ДИП 500, Станина 300х60х15 мм. Сам станок: 335х60х70 мм.
Двигатель закрыт кожухом, второй кожух особо без надобности. Патрон под зажим 0,6-6 мм, диаметром 30 мм.

Высота от центра патрона до станины — 29 мм, вычтем оттуда еще 3 мм уголка подручника, добавим зазор — получаем максимальный диаметр заготовки — 50 мм. Подручник всего 50 мм длиной, в качестве доработки, для обработки длинных деталей нужен уголок длиннее.

Детали конструкции.

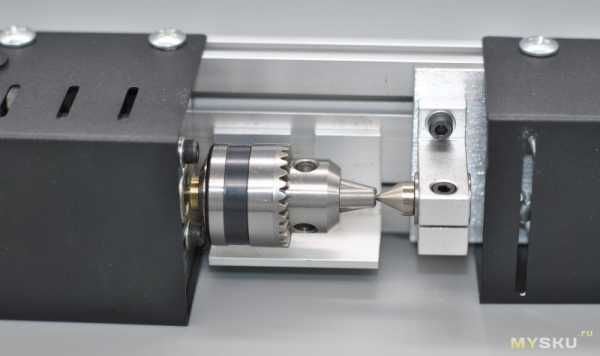

Патрон:

Соосность с центровкой задней бабки хорошая.

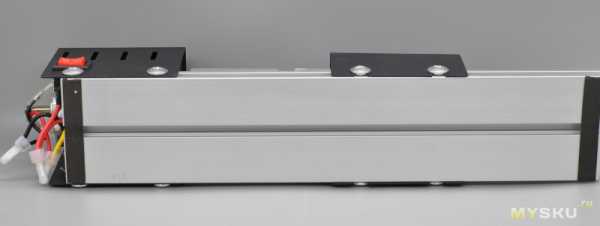

Снизу:

Нужно крепление к столу или верстаку, можно прямо на двухсторонний скотч.

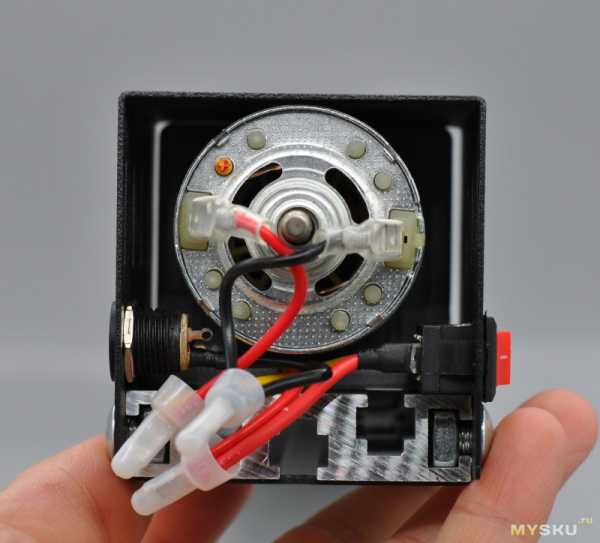

Мотор сзади:

провода с изоляцией торчат «я у мамы электрик».

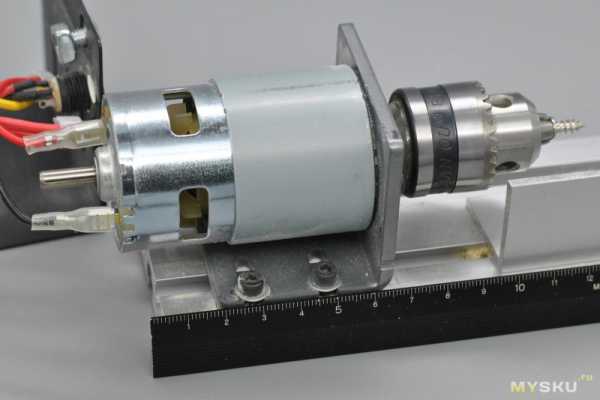

Снимаем кожух с мотора:

Биений, вибраций на х.х. нет.

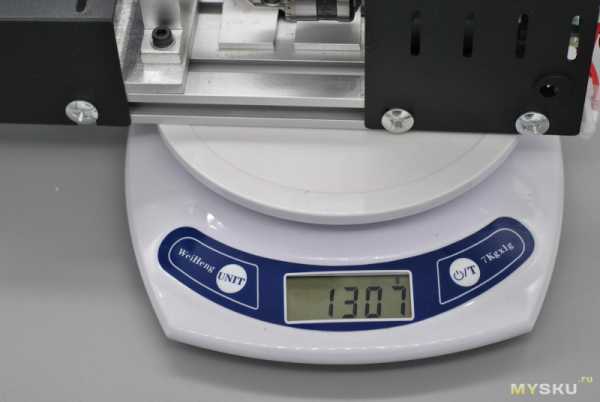

Масса инструмента:

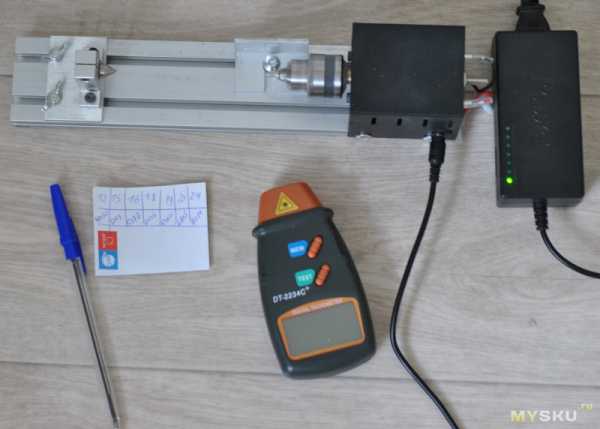

Проверил зависимость частоты вращения двигателя от напряжения питания:

Результаты:

Станку по силам:

• Пластик
• Эпоксидная смола
• Дерево

Собственно для создания цилиндрических деталей из эпоксидной смолы он и приобретался.

Посмотрим этого зверя в деле

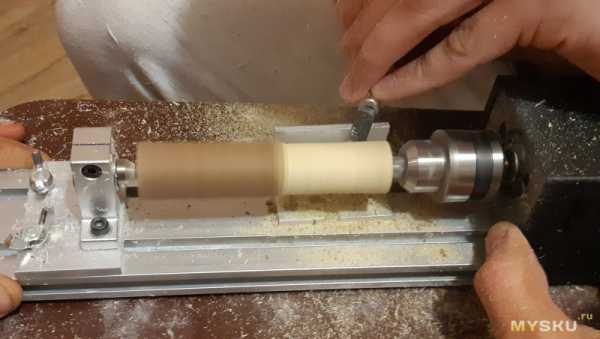

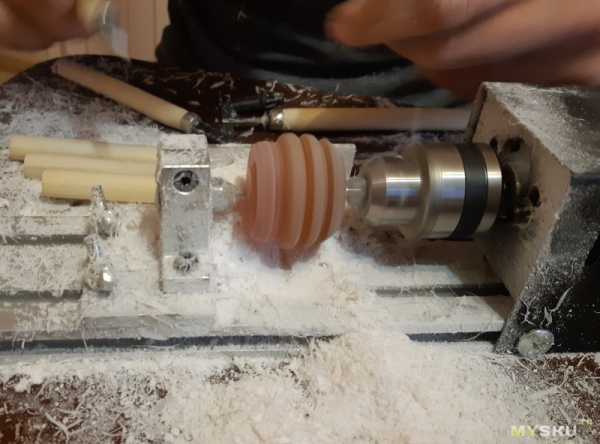

Эпоксидка дается легко и непринужденно:

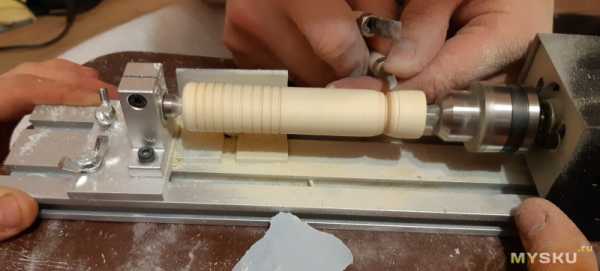

Дерево мягкое обрабатывается тоже без проблем (главное хорошая центровка заготовки):

Теперь посмотрим что же получилось изготовить.

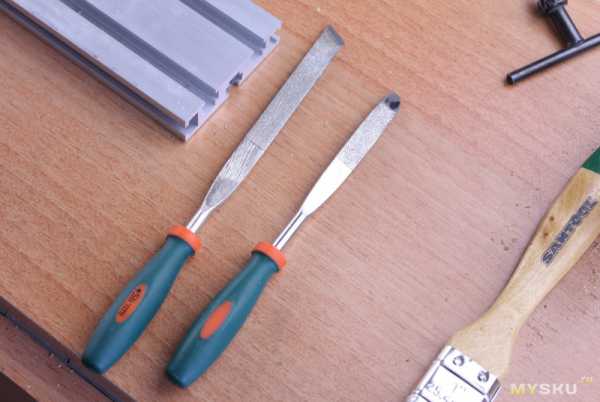

Сначала делаем резцы из напильников:

Навыки нужны минимальные, про технику безопасности не забываем.

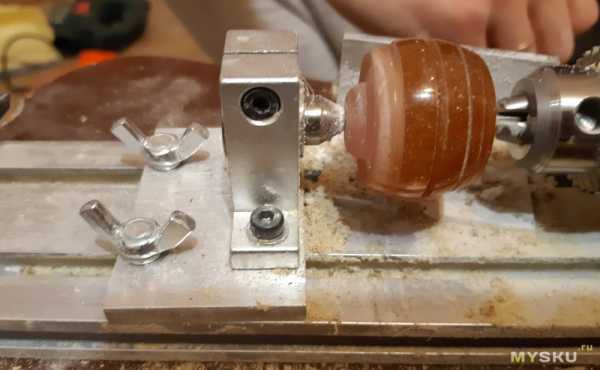

Шарик:

Пешка:

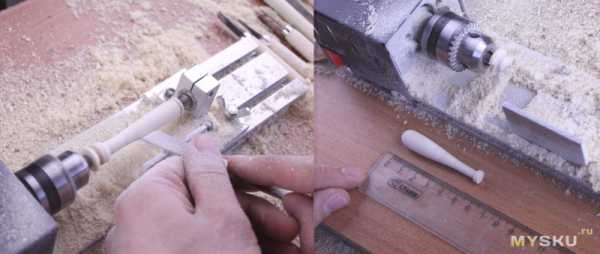

Бита для лилипутских разборок:

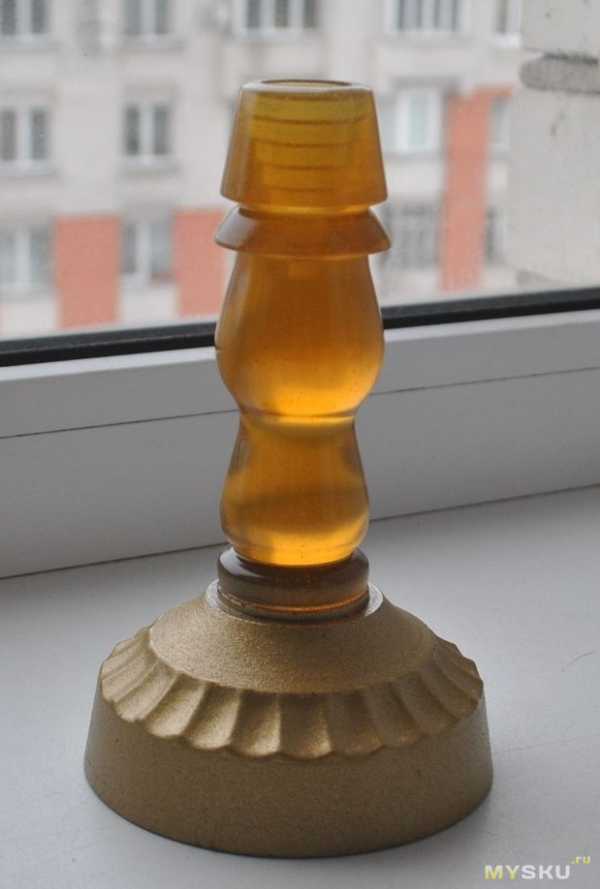

Вот что получается из застывшей эпоксидки с нормальным резцом:

Сверху прозрачный акриловый лак. Подставка — деталь от старой люстры. Под свечку сверлил ступенчатым сверлом «морковкой».

Работу этого станка можно посмотреть в ролике:

Спасибо за просмотр. Удачных покупок!

mysku.ru

Игрушечные станки — Мысли и идеи

Китайцы об этом уже подумали и выпускают набор, 6 в 1 или 8 в 3, фирма Хендолл. Аналог Unimat только раза в 2.5 дешевле.

Там набор основных станков, Токарный по дереву и металлу, сверлильный, фрезерный, электролобзик, точильный, шлифовальный и т.п. Сделано на моторчиках типа speed модельные от 12 вольт.

Посмотреть http://www.chipdip.ru/info/34079.aspx



Оно я держал в руках. Именно на предмет — малому.

Мое мнение. Вспоминаю свое детство.

Сначала, кажется от двоюродного брата, мне в руки попал германский набор инструментов, весь безопасный. Пластик, какой-то мягкий металл…

Был уволен очень быстро. Не интересно. Хочу, как дед, одним ударом молотка в доску гвоздь вогнать, а молоток гнется… (чтоб дите пальцы не отбило?) Плоскогубцы — гнутся (наверное, чтоб не прищемило?) кусачки не кусают даже деревянную рейку, и т.д.

Короче — верх безопасности и глупости. А большой дедов инструмент — велик, рубанок помню я даже поднять не мог.

Сколько мне было — не помню.



Потом… Мне подарили наборчик инструмента (тогда китая не было, все как настоящее, зелененькое, в деревянном чемоданчике). Только МАЛЕНЬКОЕ. Это было счастье. БОльшая часть этого набора жива до сих пор. Думаю, и мой сын подрастет — возьмет его в руки.

Травмобезопасность — объяснять, показывать, контролировать. Не знаю, (но думаю что вспомню как время придет) как это все удалось моему деду. Но пальцы все на месте, кости, глаза — целые. Не без шрамов, конечно. Некоторые даже вспомнить не могу когда получил, давно.



Так что эти наборчики «6 в 1» и «8 в 3» — нафиг.



Так ведь и взрослые травмируются, если с дурью.

Еще про травмы. Как держать нож (и левую руку), топор, стамеску чтобы обработать заготовку а не себя — про это помнить и думать не надо. Это — путь к неминуемой травме.

Это должно быть на инстинкте, автоматически. Вот это и надо воспитывать, пока маленькие.



Так что мое мнение — все настоящее. Только маленькое. Насчет цанг и отключенной автоподачи согласен, пока навыки не приобретены.

Циркулярка, ленточная пила — тоже опасный инструмент.

www.chipmaker.ru

Школьный токарный станок по металлу: особенности, принцип работы, модели

Для обучения навыкам работы станочником в школах и училищах выпускались упрощенные модели оборудования. Напольные токарные станки в мастерских управлялись в ручном режиме и не годились для массового производства изделий. На них вытачивались единичные детали простой конфигурации. В настоящее время компактные модели оборудования востребованы в домашних и ремонтных мастерских. На них можно изготовить запчасти для ремонта и деревянные элементы мебели.

Токарный станок по металлу для школы

Первые модели школьных токарных станков собирались в детских трудовых колониях, пока не был построен специальный завод. Начиная с 1956 года, изготовление учебных станков наладили на МАГСО – Ростовском заводе, построенном под выпуск малогабаритного металлорежущего оборудования. На нем модели малогабаритного оборудования постоянно совершенствовались и улучшались.

Особенности оборудования

Ученические токарные станки по металлу заняли промежуток между любительским инструментом и профессиональным производственным оборудованием. Свое название Школьник они получили за активное использование их для обучения учащихся в ПТУ и старшеклассников на уроках труда.

У всех моделей, от ТВ2 до модернизированного 16У04П повышенной точности, имеются общие характеристики для школьных токарных станков:

• малые габариты;
• простота конструкции;
• безопасность при работе;
• ручное управление и легкое обслуживание;
• обработка малых по размеру заготовок;
• низкая производительность;
• невозможность изготовления партий деталей.

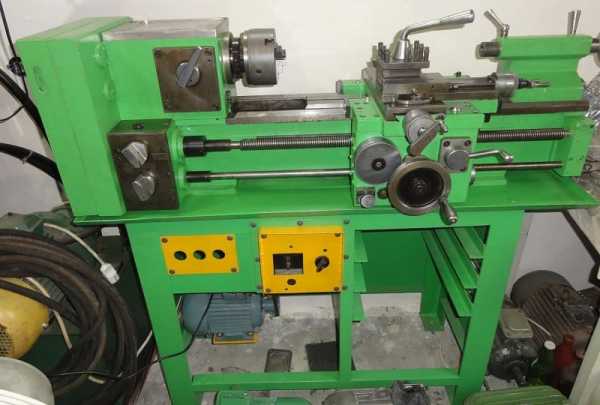

Токарный станок 16У04П

Учебные модели выпускались напольные с литыми тумбами и настольные, имеющие только установочные площадки в виде широких ножек под станиной. Их можно установить на рабочем столе в мастерской и изучать принцип работы токарного станка, получать навыки работы токарем.

Конструкция токарного станка упрощенная. Отсутствует коробка передач. Скорости изменяются перестановкой шестеренок и перекидыванием ремня. Перемещение салазок суппорта ручное только в одном направлении. Возможность точить конусы под заданным углом отсутствует.

Учитывая специфику токарных станков по металлу Школьный, на них были установлены кожухи и экраны, исключающие возможность травмирования вращающимися деталями или отлетающей стружкой. Как только защитное приспособление поднималось, патрон останавливался.

Станок токарный был рассчитан только на обучение. На него можно установить небольшие заготовки до 10 кг и прокат до 16 мм.

Выборка под детали большого диаметра в станине отсутствует. Максимальный диаметр заготовки до 200 мм. Межцентровое расстояние на большинстве моделей 220 – 350 мм, и только на модернизированные станки можно устанавливать валы длиной 525 и 750 мм.

Перемещение суппорта и салазок по лимбу вручную не позволяло работать быстро и делать партии деталей. На большинстве станков серии Школьник имеется 6 скоростей вращения патрона от 120 до 975 об/мин. Направление вращения переключается двигателем.

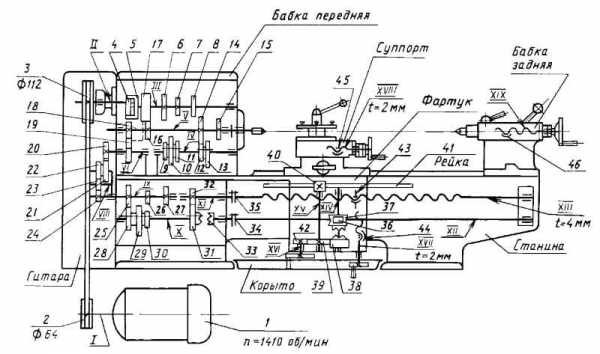

Схема станка ТВ-11

Несмотря на свою простоту, учебные токарные станки дают хорошую чистоту обработки. На них можно точить детали с точностью до 0,05 мм и делать токарную обработку под шлифовку. В коробке скоростей, соединенной с винтом, заложена нарезка резьбы с 3 размерами шага на ранних моделях и 6 резьб на модернизированных станках, начиная с ТВ7.

Столярному делу подростков обучали на ТВ4 и на специально выпущенном станке токарном по дереву Школьник серии СТД-120. На этом оборудовании любители делать мебель своими руками в домашних условиях изготавливают фигурные ножки, стойки и другие круглые элементы.

В настоящее время компактные токарные станки используют в передвижных мастерских, изготавливая на них детали для ремонта. Охотно покупают умельцы компактное оборудование и для домашнего использования.

Принцип работы

Производились школьные токарные cтанки по металлу в СССР для обучения подростков токарному делу на простом и безопасном оборудовании. Они работали по принципу большого универсального токарного станка, но все функции и устройство были упрощены. Движение шпинделя и суппорта происходило от одного двигателя, расположенного непосредственно под коробкой скоростей. Ведущий вал со шкивом на конце выходил непосредственно в гитару. Отсутствие коробки передач делало схему работы простой, управление прямое.

Основные узлы и детали учебного токарного станка по металлу:

• станина;
• передняя бабка;
• шпиндель;
• электродвигатель;
• суппорт с салазками;
• задняя бабка;
• вал;
• винт;
• корыто для стружки;
• лампа;
• защитные приспособления.

Деталь зажимается в шпинделе. Длинная заготовка типа вала засверливается в торце и поджимается центром, установленным в задней бабке. Короткая точится закрепленная только на передней бабке. При включении электропривода происходит вращение шпинделя. Прямое или обратное направление выбирается переключением вращения двигателя.

От коробки скоростей вращается вал или винт. Они обеспечивают продольное перемещение суппорта с салазками, на которых установлен резец. Для поперечного точения на большинстве моделей надо вращать ручку салазок, автоматического перемещения нет.

Изменение скорости вращения детали осуществляется перекидыванием ремня с одного шкива на другой и перемещением шестеренок поворотом ручек на панели передней бабки.

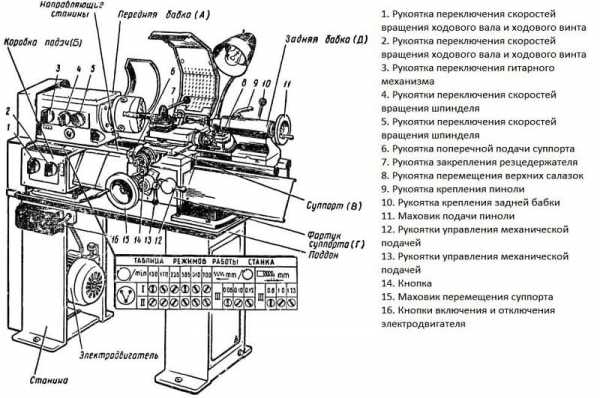

Устройство станка ТВ-4

Для сверления и внутренней расточки в оси станка инструмент устанавливается на задней бабке.

Модели школьных станков

Первый токарный станок по металлу Школьник, массово поступивший в мастерские, был ТВ-2, затем ТВШ-2. Изготавливались обе модели в настольном варианте. Отдельные партии ТВШ-2 имели стойки для напольной установки.

За ними последовали в течение нескольких лет усовершенствованные напольные модели: ТВ-3, ТВ-4 и ТВ-6. Все они мало отличались друг от друга, в основном формой корпусов узлов, имели по 3 скорости перемещения суппорта и 6 скоростей вращения шпинделя, могли нарезать по 3 резьбы. Модель ТВ-4 применялась и для работы по дереву, до выпуска специальных деревообрабатывающих токарных станков серии СТД.

В школах особенно популярным стал ТВ-6. Он выпускался одновременно с МАГСО на Дубненском заводе Октябрь и поступал в мастерские большими партиями. Он отличался размером шпинделя, вместо 100 мм, как у предыдущих моделей, имел 125 мм. Электродвигатель мощностью 1,1 кВт заменил двигатели в 0,6 кВт.

Последующие модели токарных учебных станков: ТВ-7, ТВ-9 и ТВ-11 выпускались в настольном варианте и были модернизированы. Они имели 6 скоростей перемещения суппорта, нарезали 6 резьб. Между собой станки отличались внешним оформлением и межцентровым расстоянием.

Модель станка	РМЦ, межцентровое расстояние, мм
ТВ-7	275
ТВ-9	525
ТВ-11	750

Высокую точность при обработке деталей обеспечивали жесткая станина и установленные на шпинделе радиально-упорные регулируемые подшипники.

Комплектация токарных станков Школьник различными приспособлениями делает оборудование универсальным.
