Такая величина, как внутренний диаметр труб, позволяет производить точный расчет пропускной способности различных инженерных коммуникаций. Данный параметр стандартизирован, поэтому существенно упрощает работу проектировщиков.

На фото габариты продукции.

Все разновидности параметра

Сечение стандартизировано по нескольким разновидностям:

  1. Условный проход обозначают, как Dy либо Ду. Данный параметр исчисляется в миллиметрах либо в дюймах – для стали (тогда он округляется).
  2. Номинальный диаметр, по сути, то же самое, что и первый параметр. Маркируется он, как Dn/Дн.
  3. Внешний размер обозначают буквами Dh.
  4. Внутренний диаметр стальных труб (D) и их полимерных аналогов является наиболее важной величиной.

Помимо приведенных параметров, в расчетах используется и толщина стенки материала (h).

Что такое условный проход

На рисунке показан Дн.

Номинальный проход примерно равен сечению трубного просвета. При проектировании он рассчитывается так, чтоб пропускная способность сети была достаточной.

Обратите внимание! Градуировка условных значений определена стандартом. Они вычислены так, что пропускная способность системы от одного прохода к последующему растет на 60/100%.

Величины их регламентирует ГоСТ 28338/89 «Сопряжения трубопроводов и их арматура. Ряды номинальных габаритов». Ниже градуировка из документа.

2.534561012
15162025324050
636580100125150160
175200250300350
400		450
50060070080090010001200
1400160018002000220024002600
800300032003400360038004000

Расшифровка понятия

Термин «условный проход» был введен, чтобы сохранить для коммуникаций величину пространства, создающую условия для проектных расчетов.

Обратите внимание! Инструкция подразумевает под данным понятием округленное вниз/вверх до величин стандартного ряда среднее рабочее сечение. Однако реальный внутренний диаметр трубы 30 мм и пр., как правило, не равен номинальному аналогу.

Так, у материалов с внешним габаритом 160 и толщиной стенок 8, фактический размер внутри равен 144, при стенках 6 – 150. Но и там и там номинальный габарит составляет 150.

Истинное внутреннее сечение

  1. Реальное рабочее пространство элементов зависит от толщины их стенок.
  2. В большинстве случаев, водо- и газопроводные материалы маркируют по внутреннему пространству, остальные виды — по внешнему.
  3. Стальная продукция, исходя из технологии ее производства, обладает неизменными внешними габаритами.
  4. Чтобы обеспечить надежность водопровода, эксплуатируемого при высоком давлении, толщина стенок его элементов должна быть увеличена. Исходя из этого, рабочий их размер будет отличаться от условного прохода.

Например, сеть с внешним показателем 275 и толщиной стенок 9, обладает истинным внутренним габаритом 257. А условный внутренний диаметр ПВХ трубы — 250 мм, определяется по ближайшей величине стандартного ряда.

Ниже приведена таблица размеров стальных изделий и их соответствия пластиковым водопроводным трубам аналогам. Она позволит вам точно выбрать аналоги при проектировании комбинированной системы.

Из нее видно, например, что внутренний диаметр металлопластиковой трубы 20 соответствует стальному аналогу с наружным габаритом 26.

Условный проходВнешнее сечение
Шовные стальные элементыСтальные бесшовные изделияПластиковые аналоги
10171616
1521.32020
2026.82625
2533.53232
3242.34240
40484550
50605763
6575.57675
8088.58990
90101.3102110
100114108125
125140133140
150		165159160

Определение рабочего пространства элементов

Точно определив проходимость деталей, вы сможете вычислить объем передаваемого ими по сети вещества.

Расчет проходимости коммуникации для холодной воды

Сколько вещества она пропустит в единицу времени, определит внутренний диаметр трубы 25 мм.

Потери напора у разных материалов.

Проходимость продукции зависит от нижеследующего.

  1. Ее рабочего пространства. Если оно будет слишком маленьким, увеличится гидравлическое сопротивление стенок системы и поток рабочей среды ослабнет.
  2. Давления в инженерной коммуникации.
  3. Длины коммуникации. Чем она более протяженная, тем трение, ослабляющее поток, сильнее.
  4. Степени гладкости материала. Чем она выше, тем вещество перемещается по системе быстрее.
  5. Возраста элементов, т. е. объема отложений на их стенках.
    Цена системы из б/у материалов будет невелика, но и эффективность снизится.
  6. Числа переходов в коммуникации от одного габарита к иному, а также поворотов.

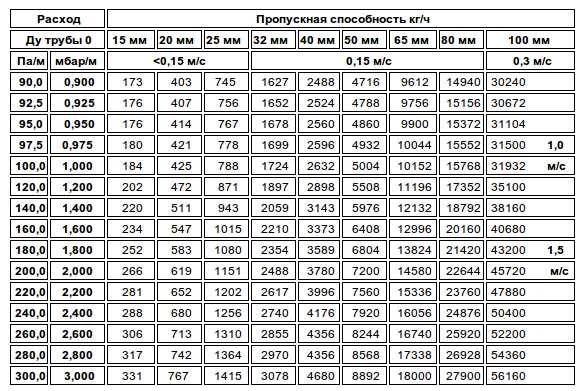

Таблица предварительной пропускной способности.

Для бытовой системы можно применить простую формулу. Чтоб вычислить оптимальное внутреннее сечение элементов, надо знать затраты воды, а также скорость потока:

D=√(4-P-1000/π∙v).

Тут:

  • P обозначает расход воды;
  • π=3.14;
  • v – это скорость передвижения рабочей среды, она равна 0.7/1.2 м/сек. в аналогах сечением до 32 мм и 1.5/2 м/сек. в изделиях больше озвученной величины.

Отопительные аналоги

Когда требуется сделать своими руками монтаж системы отопления, требуемую проходимость ее элементов следует вычислить так, чтоб зимой все жилые комнаты были обогреты равномерно.

Для расчета изделий для отопления есть нижеследующая формула:

D=√(π∙Q)/(v∙Dt).

Символы тут значат:

  • D является нужным значением;
  • число π равно 3.14;
  • Q — поток тепловой энергии, в кВт;
  • v — это скорость рабочей среды, в м/сек.;
  • Dt является разностью температур (градусы Цельсия), на входе/выходе сети.

Так вы можете узнать, например, внутренний диаметр металлопластиковой трубы 16 для системы теплых полов.

Вывод

Значение условного пространства материала, очень важно. От правильности его выбора зависит эффективность и долговечность работы инженерной коммуникации (см.также статью «Трубная дюймовая резьба – особенности и способ нарезки»).

Видео в этой статье содержит дополнительные сведения по теме.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

площади поверхности, толщины стенки, массы

При строительстве и обустройстве дома трубы не всегда используются для транспортировки жидкостей или газов. Часто они выступают как строительный материал — для создания каркаса различных построек, опор для навесов и т.д. При определении параметров систем и сооружений необходимо высчитать разные характеристики ее составляющих. В данном случае сам процесс называют расчет трубы, а включает он в себя как измерения, так и вычисления.

Для чего нужны расчеты параметров труб

Содержание статьи

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ,  полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.

То, что нельзя измерить, можно рассчитать

Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.

При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.

Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.

Внутренний и наружный диаметр, толщина стенки, радиус

Трубы — специфический продукт. Они имеют внутренний и наружный диаметр, так как стенка у них толстая, ее толщина зависит от типа трубы и материала из которого она изготовлена. В технических характеристиках чаще указывают наружный диаметр и толщину стенки.

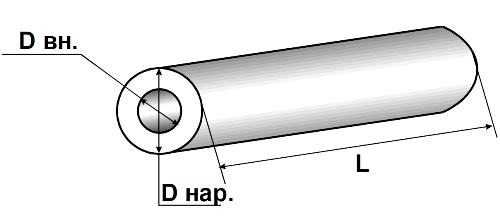

Внутренний и наружный диаметр трубы, толщина стенки

Имея эти два значения, легко высчитать внутренний диаметр — от наружного отнять удвоенную толщину стенки: d = D — 2*S. Если у вас наружный диаметр 32 мм, толщина стенки 3 мм, то внутренний диаметр будет: 32 мм — 2 * 3 мм = 26 мм.

Если же наоборот, имеется внутренний диаметр и толщина стенки, а нужен наружный — к имеющемуся значению добавляем удвоенную толщину стеки.

С радиусами (обозначаются буквой R) еще проще — это половина от диаметра: R = 1/2 D. Например, найдем радиус трубы диаметром 32 мм. Просто 32 делим на два, получаем 16 мм.

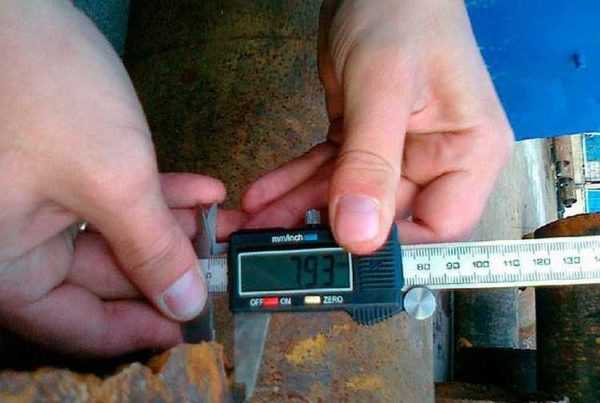

Измерения штангенциркулем более точные

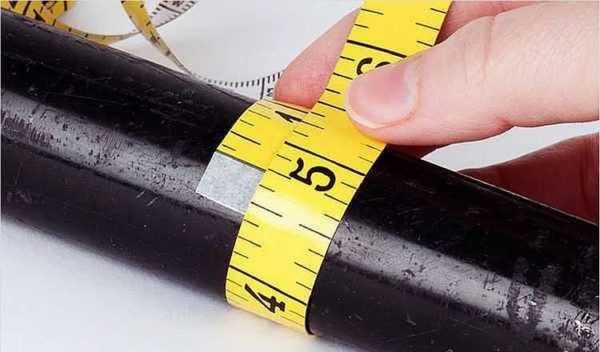

Что делать, если технических данных трубы нет? Измерять. Если особая точность не нужна, подойдет и обычная линейка, для более точных измерений лучше использовать штангенциркуль.

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

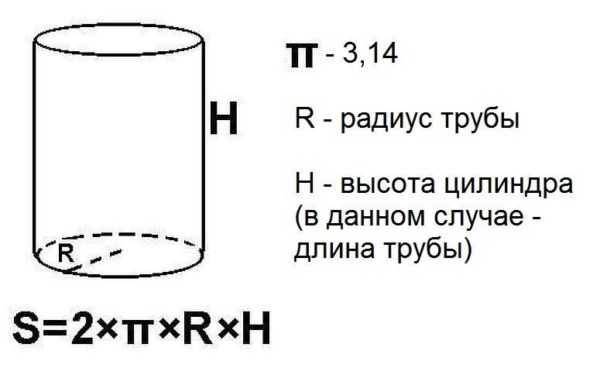

Формула расчета боковой поверхности трубы

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Расчет веса

С расчетом веса трубы все просто: надо знать, сколько весит погонный метр, затем эту величину умножить на длину в метрах. Вес круглых стальных труб есть в справочниках, так как этот вид металлопроката стандартизован. Масса одного погонного метра зависит от диаметра и толщины стенки. Один момент: стандартный вес дан для стали плотностью 7,85 г/см2 — это тот вид, который рекомендован ГОСТом.

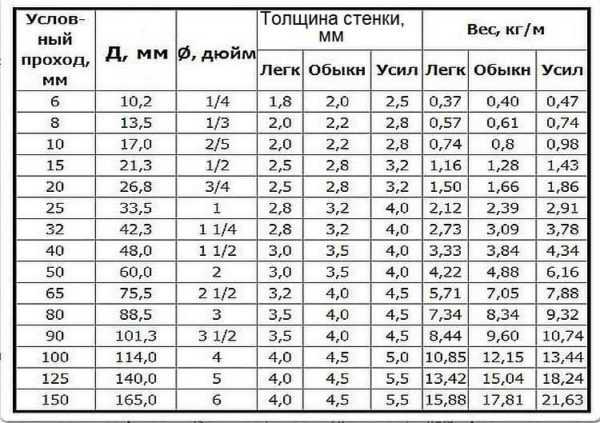

Таблица веса круглых стальных труб

В таблице Д — наружный диаметр, условный проход — внутренний диаметр, И еще один важный момент: указана масса обычных стального проката, оцинкованные на 3% тяжелее.

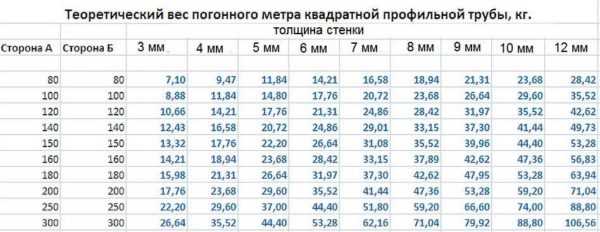

Таблица веса профилированной трубы квадратного сечения

Как высчитать площадь поперечного сечения

Формула нахождения площади сечения круглой трубы

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где  a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.

Как рассчитать объем воды в трубопроводе

При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.

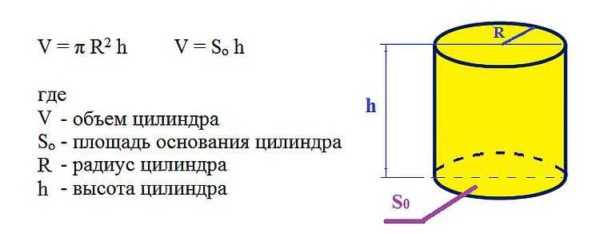

Формула расчета объема воды в трубе

Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.

Сначала переведем миллиметры в метры: 32 мм = 0,032 м, находим радиус (делим пополам) — 0,016 м. Подставляем в формулу V = 3,14 * 0,0162 * 30 м = 0,0241 м3. Получилось = чуть больше двух сотых кубометра. Но мы привыкли объем системы измерять литрами. Чтобы кубометры перевести в литры, надо умножить полученную цифру на 1000. Получается 24,1 литра.

stroychik.ru

Диаметр труб замеряется по внешнему или внутреннему диаметру?

В зависимости от назначения трубы. Если труба используется, как конструкционный материал, то по наружному диаметру. Если для передачи жидкости/газа, то по внутреннему.

В большинстве случаев стальные и чугунные трубы обозначают по условному проходу или внутреннему диаметру. Трубы из меди, некоторые виды стальных труб, трубы из полимерных материалов обозначают по наружному диаметру.

По внешнему. Трубы стальные и чугунные газоводопроводные указывают по условному проходу в мм или дюймах.

чёрные трубы по внутреннему, а н/с по внешнему диаметру.

Не знаю как у других, а у нас на стройке — до 76 мм трубы ( железо) меряются по внутреннему диаметру, а начиная с 89 мм — по внешнему

самотря какие трубы =водогазопроводные по внутреннему проходу

по внутреннему замеряются только водогазопроводные трубы ГОСТ-3262 остальные по внешнему трубы металопластик, полипропилен по внешнему
