Диаметр вытяжки в ванной – правила выбора и особенности монтажа

Содержание

нормы, виды, как сделать своими рукамм

Как сделать вентиляцию в ванной комнате – вопрос на самом деле серьезный. Он не встает перед жителем городских квартир, потому что в многоквартирном доме в ванной уже заложена естественная вентиляция. А вот во многих частных домах, построенных лет 30-50 назад, эта проблема стоит остро. Потому что в те времена мало кто заботился о вентиляции в целом, а уж в ванной и тому подавно.

О важности вентиляции в ванной комнате

Вентиляция в ванной – система на уроне водопровода и канализации. То есть, она также важна. Ведь это помещение относится к категории влажных, здесь часто влажность практически стопроцентная. А это конденсат, который негативно сказывается на состоянии поверхностей, сантехники и мебели. А значит, влажность надо понимать. Какой путь? Только вентиляция.

Щели и неплотности в двери и окнах решают данную проблему неэффективно. Подтеки на стенах и капли на потолке, запотевшее зеркало, влажные полотенца – это не единственные негативные факторы отсутствия вентиляционной системы. Влажность – это причина появления плесени и грибков, которые в свою очередь негативно скажутся на здоровье жильцов дома. Появление затхлого запаха – тоже причина отсутствия вытяжки.

Поэтому вентиляцию в ванной комнате надо обустраивать обязательно, даже если уже дом построен и эксплуатируется. При этом в комнатах надо устанавливать лучше принудительную систему с максимальным оттоком влажного воздуха. Сегодня все чаще используют комбинацию двух систем, когда вентилятор включается в процессе использования ванной, а при простое помещения функционирует естественная вентиляция.

Нормы и требования

В принципе, основное требование к ванной – это воздухообмен в ней, равный 25 м³/час. Это не в зависимости от того, каких она размеров. И если в других служебных помещениях (кроме туалета и кухни) берется кратность обмена воздушной массы, то здесь требуется стандартная величина. Именно под нее и обустраивают вентиляцию в ванной комнате.

Важно придерживаться одного строго требования – объем приточного воздуха должны быть столько же или больше, чем отточного.

Виды вентиляции в ванной

Как и в других помещениях дома, в ванной можно использовать или естественную вентиляцию, или принудительную.

Естественная

Обустраивая естественную вентиляцию в ванной комнате, необходимо строго учитывать нормы воздухообмена. Ведь в такой системе нет приспособлений и приборов, которые насильно (принудительно) удаляли отработанный воздух. Поэтому важно правильно подобрать сечение вентиляционного канала, который обустраивается в этом помещении.

К примеру, квадратная шахта со сторонами, равными 10 см, или труба круглого сечения диаметром 150 мм пропускают через себя 30 м³/час. То есть, установленная вентшахта с такими размерными параметрами будет достаточной, чтобы обеспечить требуемый воздухообмен. Но, как было сказано в предыдущем разделе, еще одна важная составляющая воздушного потока – это приток воздуха в помещение. Поэтому его надо и организовать.

К примеру, поступают так.

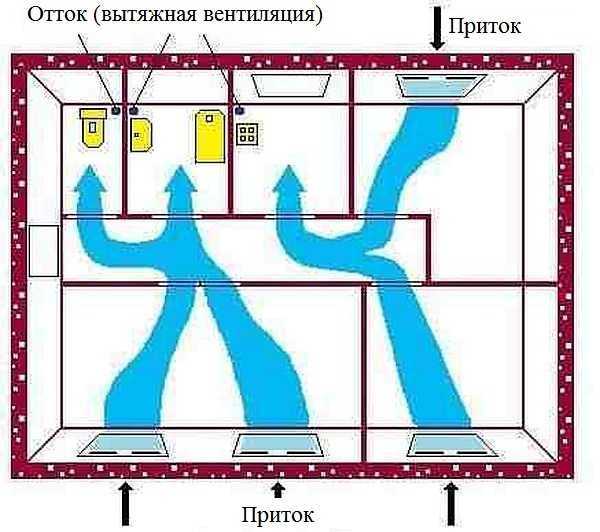

  1. Оставляют зазор между дверным полотном и полом, через которое воздушный поток проникает в ванную. При этом приток воздуха организуется через жилые помещения.
  2. Делают отверстия в нижней части двери.

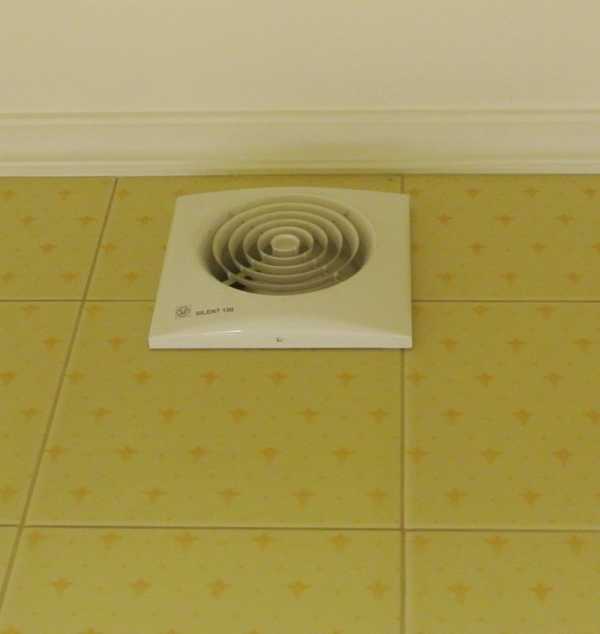

  3. Делают сквозное отверстие в стене ближе к полу, куда вставляют воздушный приточный клапан.

Первый вариант используется чаще всего.

Принудительная

Этот вариант считается оптимальным, потому что появляется возможность создать все условия максимально эффективного оттока воздуха. Для этого придется правильно рассчитать производительность вентилятора. В принципе, она должна быть не меньше воздухообмена, то есть, не меньше 25 м³/час.


Из большого многообразия предлагаемых вентиляторов выбирается тот, который вам кажется более приемлемым для ванной. А именно, совпадает ли он по дизайну с отделкой. И поместится ли он по размерам в отверстие вентиляционного канала.

Последнее требование требует разъяснений.

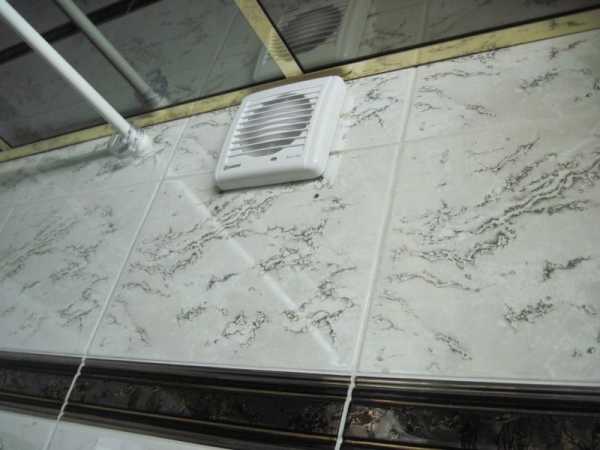

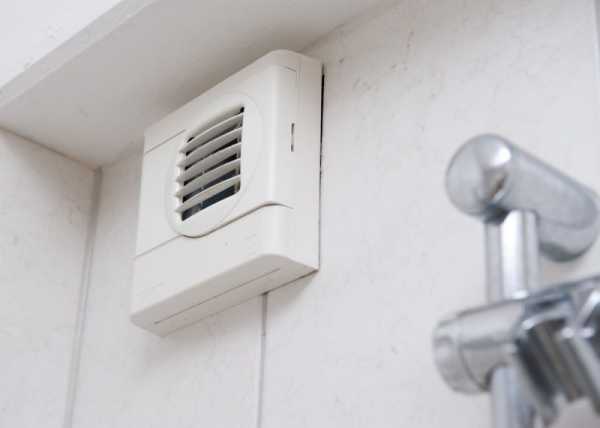

  1. Если это стеновой вентилятор, то он должен собой закрывать отверстие в стене или потоке, но лопасти самого прибора не должны быть намного больше диаметра отверстия.

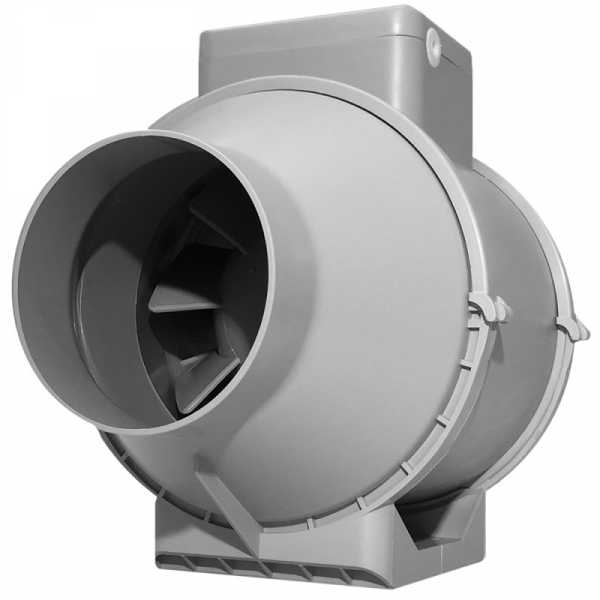

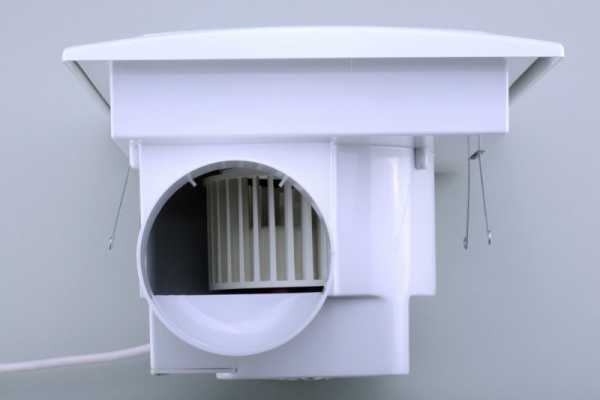

  2. Если это канальный экземпляр, то он просто должен поместиться в канал плотно.

В некоторых случаях приходится расширять отверстие, чтобы установить прибор. Это требует определенных жертв, если, к примеру, керамическая плитка уже уложена. Вокруг отверстия ее придется демонтировать или срезать. Но в любом случае, с помощью вентилятора система вытяжки будет работать лучше.

Как понять, что необходимо улучшать систему вентиляции

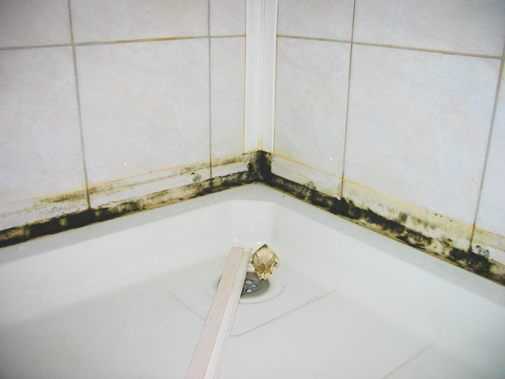

Первый признак – появление плесени в углах комнаты. Это говорит о том, что влажность высокая и постоянная. То есть, вентиляция не успевает провести отвод воздуха за пределы помещения. Вот она и осаждается в углах. А тепло создает дополнительные условия появления микроорганизмов.

Как улучшить вентиляцию в ванной комнате

Все будет зависеть от того, что является причиной плохо работающей вентиляции. Если в ванной используется естественная система, тогда причины две:

  1. Недостаточный приток воздуха. Его можно увеличить, увеличив зазор между полом и дверным полотном.
  2. Забилась вентиляционная шахта. Это более серьезная проблема, которая требует серьезного подхода к ее решению. Канал надо чистить, что не всегда возможно при самостоятельном подходе. Если это вентиляция в частном доме, в котором установлен обычный стояк через перекрытия и крышу, то можно попробовать сверху опустить груз, чтобы он протолкнул внутрь мусор. А уже изнутри помещения достать последний.

Если в ванной используется принудительная система, то надо проверить, подходит ли по производительности установленный вентилятор. Может оказать и так, что он просто не справляется с воздухообменом.

Это три причины, которые надо справить, чтобы улучшить работу вентиляции в ванной.

Как сделать вентиляцию в ванной своими руками

В принципе, вентиляцию в ванной комнате сделать не проблема. Главное точно поставить перед собой цель – она будет естественной или принудительной.

Естественная

Для этого надо в стене сделать отверстие под трубу диаметром 110-150 мм. Оно делается под потолком в стене, которая отделят помещение от улицы. В это отверстие вставляется воздушный клапан, который закрывается с двух сторон декоративными решетками. Выбирать лучше клапан с регулятором в виде ручки и задвижки, с помощью которых можно закрывать отверстие и открывать или оставлять небольшой зазор.

Принудительная

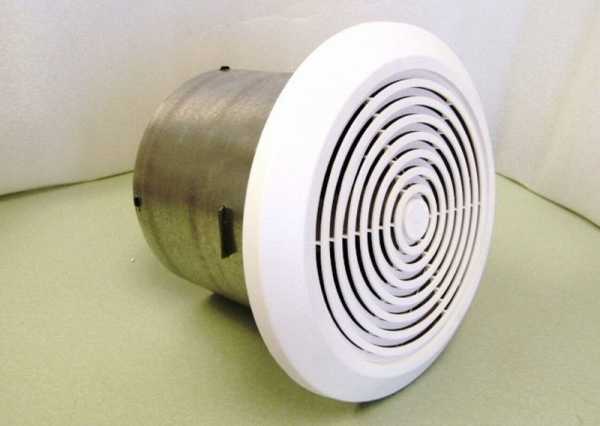

В то же проделанное отверстие в стене вместо клапана надо установить вентилятор.

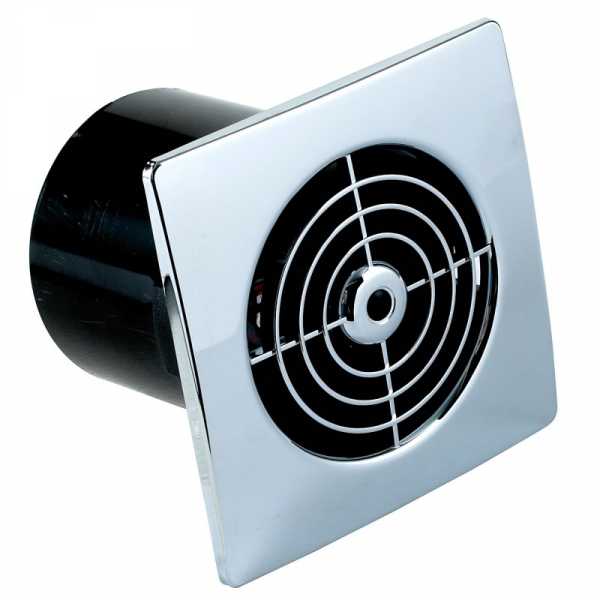

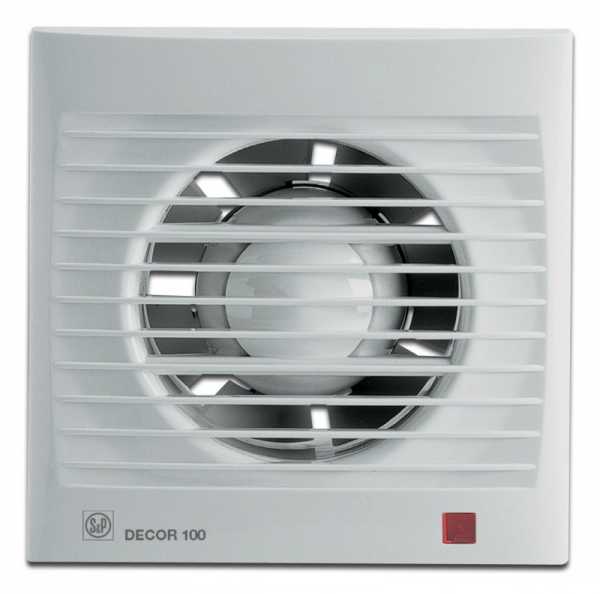

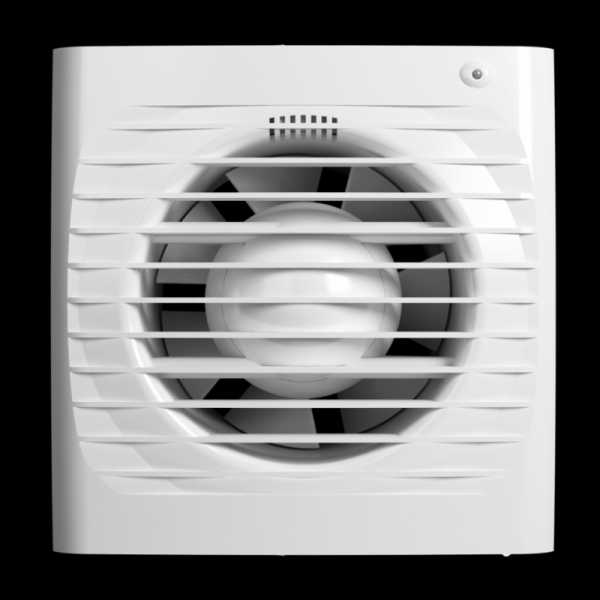

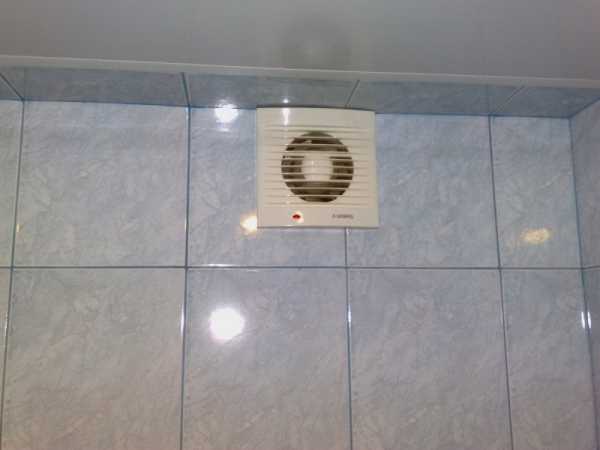

  • Если это настенная модель, то в стену надо вставить пластиковую трубу, которую с внешней стороны закрывают решеткой.

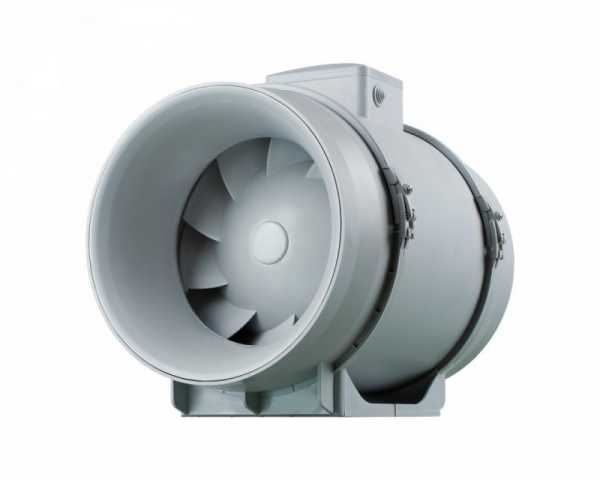

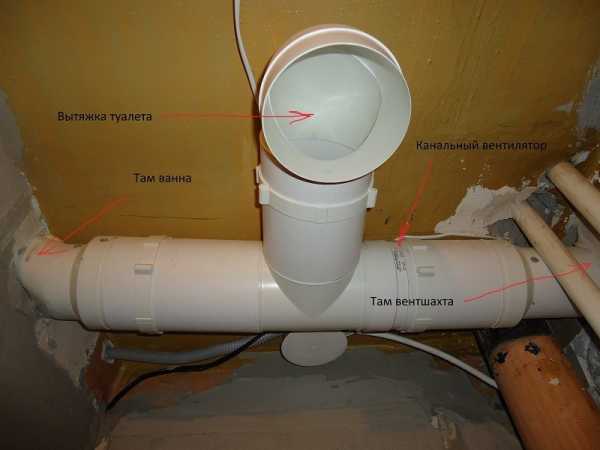

  • Если это канальный вариант, то сам прибор устанавливается в стену и закрывается с двух сторон решетками.

Самое сложное в этом деле – сделать сквозное отверстие, для чего потребуется перфоратор и алмазная коронка требуемого диаметра. Установить же и закрепить вентилятор просто. Настенный крепится к стене четырьмя саморезами на пластмассовые дюбеля, канальный просто вставляется в отверстие без всяких крепежей. При необходимости зазор между прибором и стеной заполняется монтажной пеной.

aeroclima.ru

Вентиляция в ванной комнате и туалете: принцип работы, монтаж

Ванная и туалет — это комнаты, в процессе обустройства которых в первую очередь нужно подумать об организации интенсивного воздухообмена. Это обусловлено спецификой эксплуатации гигиенических помещений. Загрязненный и переувлажненный воздух должен беспрепятственно отводиться, а на смену ему поступать свежая порция.

Мы расскажем, как должна быть устроена вентиляция в ванной комнате и туалете по строительным нормативам и правилам. В представленной нами статье детально разобраны проверенные на практике варианты организации вентилирования. Самостоятельные домашние мастера у нас найдут подробные монтажные руководства.

Содержание статьи:

Для чего нужна вентиляция?

Мнение о том, что отсутствие вентиляционной шахты в ванной и туалете приведет только к запотеванию зеркал, в корне ошибочно. Основная проблема заключается в появлении грибка (чаще всего его можно заметить на швах между плиткой) и ржавчины на поверхности техники и мебели.

Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки. Этим список проблем, к которым приводит отсутствие интенсивного воздухообмена, не заканчивается. В итоге плохая вентиляция окажет губительное влияние на здоровье жильцов.

Санитарные требования и нормы

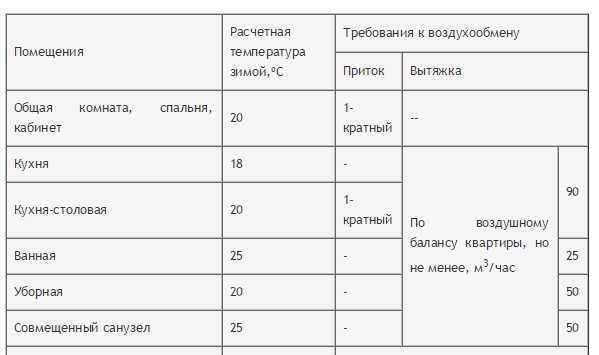

Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности. Как минимум нужно обеспечить приток свежего воздуха в размере 6-7 м

3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час

Отличие естественной вентиляции от принудительной

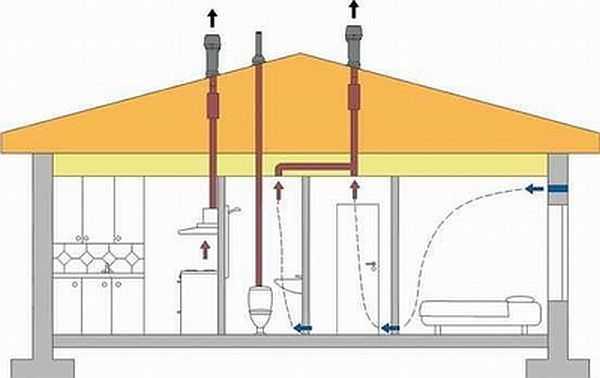

Существует естественная и принудительная вентиляция. В первом случае воздухообмен обеспечивается за счет циркуляции воздушных масс через дверные и оконные проемы. Около века назад естественная вентиляция считалась наиболее эффективным способом.

Сегодня же она неспособна обеспечить достаточный уровень воздухообмена, поэтому используется лишь для притока. Чтобы полноценно проветрить помещение, выбирают вариант с принуждением. Ведь никому не захочется надолго открывать окно зимой и выпускать тепло.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора. Благодаря этому можно сохранить драгоценное тепло, вывести лишнюю влагу и наполнить помещение свежим и чистым воздухом в считанные минуты.

Основной причиной, почему стоит устанавливать принудительную вентиляцию, является точно подогнанные по размеру дверные проемы и герметичность современных стеклопакетов. Такой перфекционизм, сохраняя тепло, делает невозможным какой-либо естественный воздухообмен

Расчет оптимальной производительности

Перед походом в магазин и покупкой оборудования для установки принудительной вентиляции в туалете и ванной комнате необходимо провести некоторые расчеты. Для выбора оптимального по производительности оборудования нужно знать точный объем и тип помещения.

Каждая комната имеет свою кратность воздухообмена. Эта характеристика показывает, сколько раз должен полностью обновиться воздух в комнате за единицу времени (обычно берется один час). Так как ванная и туалет считаются одними из самых влажных мест в любой квартире или доме, то рекомендуется максимальное значение кратности воздухообмена, равное 10.

Чтобы рассчитать оптимальную производительность , необходимо подсчитать объем помещения. Для этого нужно площадь комнаты умножить на высоту потолков.

Далее полученное значение умножается на показатель кратности воздухообмена. Результатом вычисления является минимальная мощность вытяжной системы для ванной и туалета (м

3/час).

Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза

А также следует сразу же предусмотреть отверстия для притока воздуха. Для этого можно оставить зазор до 2 см между полом и дверью, установить специальные решетки в нижней части дверей в ванную и туалет или просверлить отверстия самостоятельно. Но последний вариант выглядит не самым привлекательным образом.

Классификация вытяжных вентиляторов

Планируя обустройство вентсистемы, особое внимание стоит уделить принципу ее работы и отдельным составляющим. Ведь от этого зависит производительность, уровень шума оборудования, стоимость монтажа и долговечность.

Для принудительной эвакуации отработанного воздуха из комнаты используется три типа вентиляторов:

  • диаметральные;
  • осевые;
  • радиальные.

Первая разновидность приборов предназначена для работы в тепловых пушках и системах кондиционирования. Поэтому для организации вентиляции в ванной и туалете она не подходит. Остается выбирать из двух других типов.

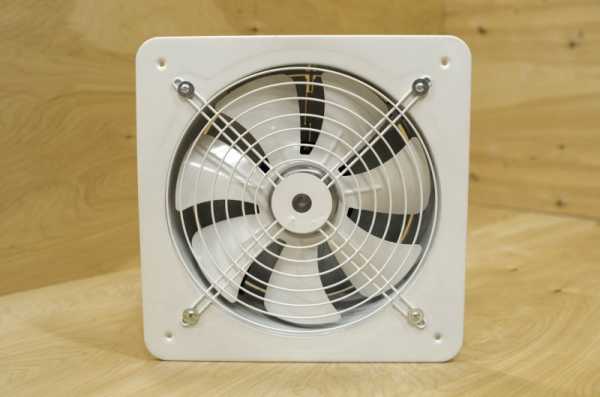

Основное отличие осевых моделей от радиальных заключается в их невысокой стоимости и большой мощности. Но при этом устройство будет достаточно сильно шуметь. Осевой вентилятор представляет собой рабочее колесо, к которому крепятся лопасти. Система приводится в действие электродвигателем.

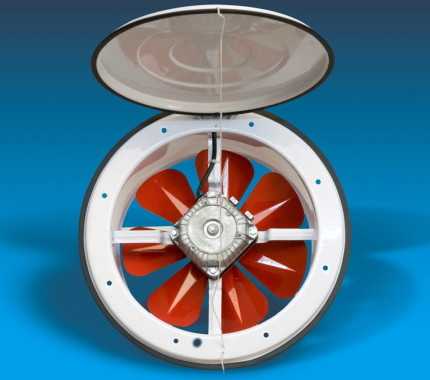

Что касается радиальных агрегатов, то их функционирование основано на действии центробежной силы. Благодаря вращению рабочего колеса вместе с лопастями осуществляется перемещение воздушных масс.

При этом можно изменять наклон лопастей, за счет чего уменьшается количество потребляемой прибором энергии и снижается уровень издаваемого им шума. С популярными моделями , предназначенных для установки в ванных комнатах, ознакомит рекомендованная нами статья.

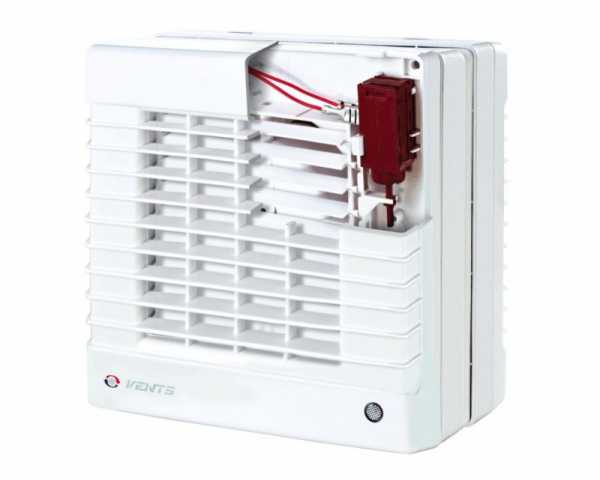

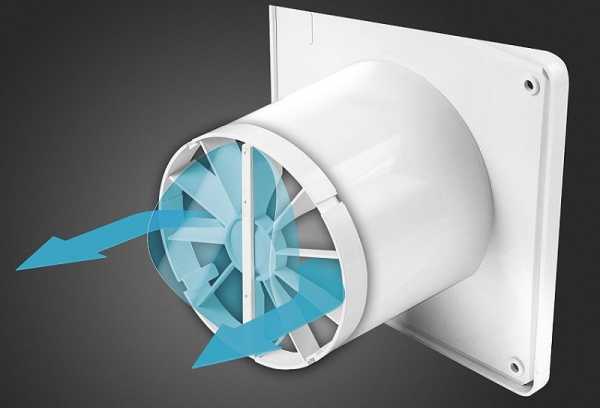

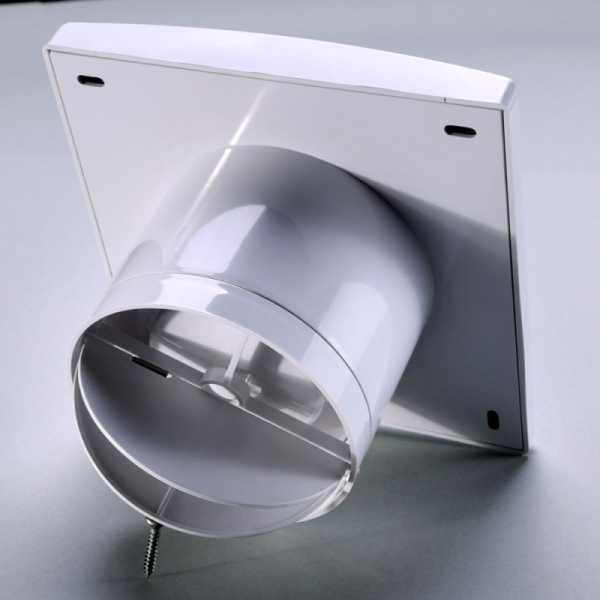

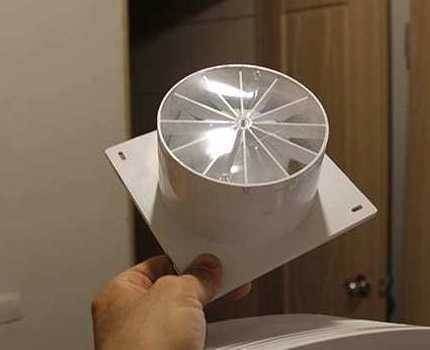

Чтобы воздух из вентиляционной шахты не возвращался обратно в помещение, рекомендуется покупать устройства с обратным клапаном. Такие приборы незаменимы в современных квартирах

Основные критерии выбора оборудования

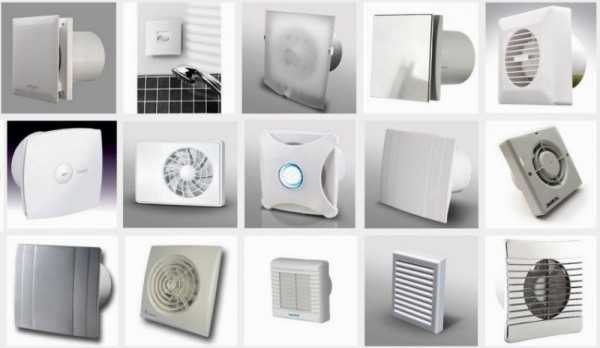

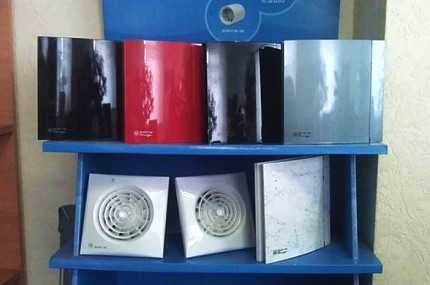

Производители предлагают просто огромный ассортимент . Поэтому не удивительно, что каждый неподготовленный покупатель впадает в ступор и даже не подозревает, что ему лучше заказать.

Покупая вытяжной прибор для ванной и туалета, нужно обращать внимание на следующие моменты:

  1. Диаметр воздуховода. В зависимости от этой характеристики выбирается патрубок вентилятора. Как правило, у стандартных моделей диаметр равен 150, 125 или 100 мм.
  2. Наличие/отсутствие воздуховодов, а также их месторасположение в комнате. Эти критерии влияют на то, где будет установлен вентилятор.
  3. Мощность. Характеристика важна при выборе, чтобы в будущем вытяжное оборудование справлялось с возложенными на него функциями.
  4. Наличие защиты от влаги. Маркируется этот показатель латинскими буквами IP. Минимально необходимым значением для сантехнического узла является IP30, но лучше немного потратиться и заказать прибор с IP44. В последнем случае он будет расположен в специальном герметичном кожухе, защищенном от влаги и брызг.
  5. Уровень шума. Этой важной характеристике мало кто уделяет должное внимание, а зря. Ведь бесшумная вытяжная система сделает нахождение в ванной и туалете более комфортным.

Учитывая эти тонкости можно выбрать модель, которая будет стоить недорого и удовлетворит все пожелания.

Обычно комплектация вентилятора включает в себя сам прибор и четыре дюбеля, которые понадобятся для его монтажа. Для упаковки устройства в большинстве случаев используется картонная коробка

Дополнительные функции оборудования

Отличным решением будет заказать вентилятор с дополнительными функциями. Чаще всего покупатели отдают предпочтение моделям со встроенным таймером.

В этом случае пользователь может оставить заводские настройки или программировать функционирование прибора самостоятельно, изменяя время работы, задержку включения и т. д. Благодаря этому можно автоматизировать процесс вентиляции туалета и ванной.

Устройства со встроенным таймером стоят достаточно дорого. Поэтому к их выбору следует относиться со всей ответственностью. Лучше всего себя зарекомендовала продукция от компании Maico. Этот производитель предлагает целый ряд моделей, которые оснащены не только таймером, но и другими дополнительными функциями.

Сэкономить электроэнергию помогут вентиляторы, позволяющие переключать базовую нагрузку. То есть агрегат умеет работать в двух режимах: наполовину своей мощности и на полную, когда нужно за кратчайшее время обновить воздух в комнате. Благодаря такой функции значительно уменьшается шумность вентиляционной системы и экономится электроэнергия.

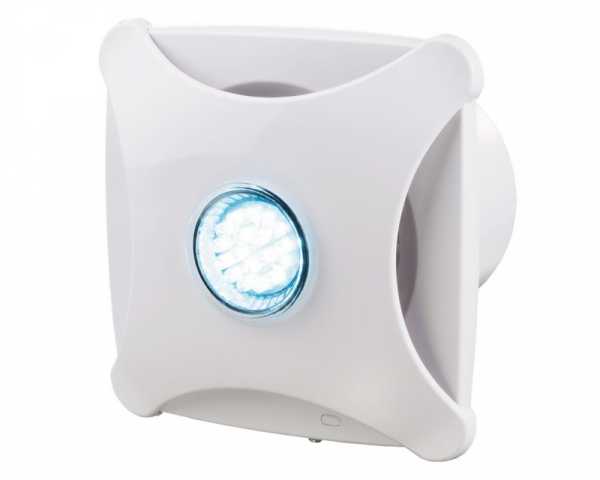

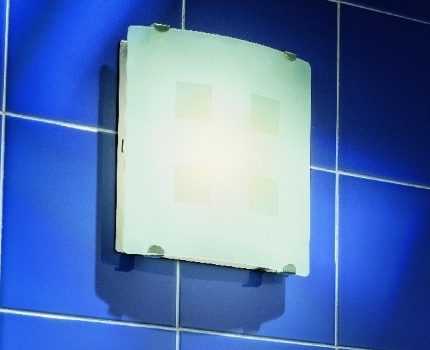

Неплохим решением будет покупка устройства с часами или подсветкой. Такие дополнительные функции сделают прием душа или ванны более удобным и комфортным

Любой специалист отдаст предпочтение прибору со встроенным датчиком влажности. Его особенность в том, что он включается только по сигналу встроенного гигрометра. Благодаря такой функции экономится электроэнергия и отпадает необходимость в выводе для вентилятора отдельной электроточки или подключении прибора к выключателю света.

Составляющие и материалы системы

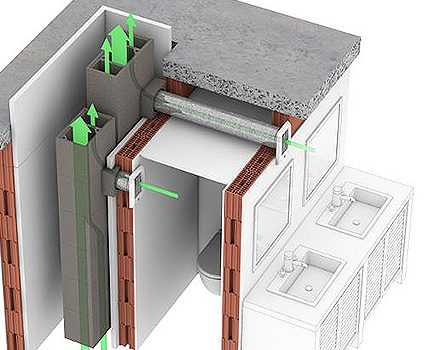

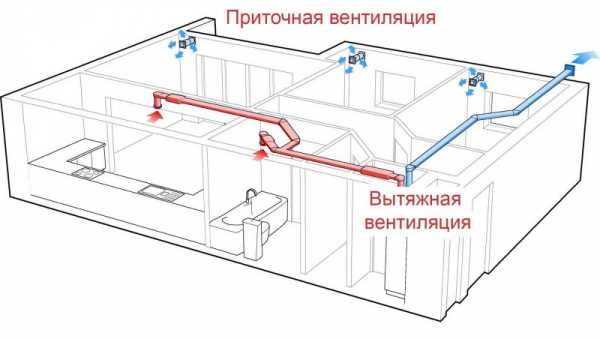

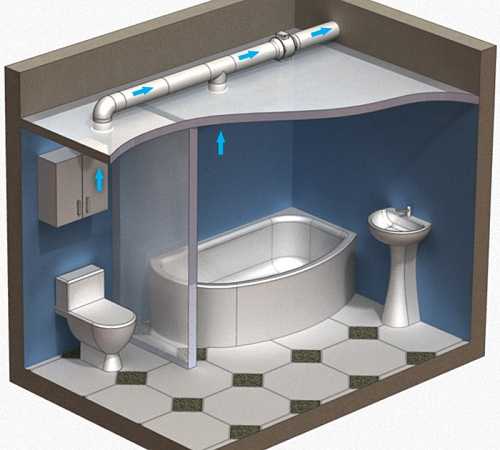

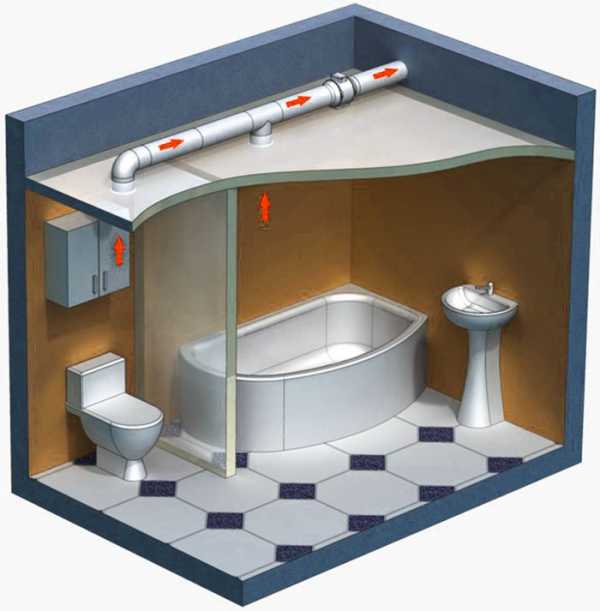

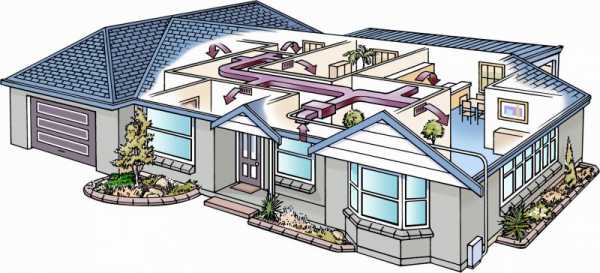

На сегодняшний день вентиляция собирается из круглого или прямоугольного сечения. Как правило, они изготавливаются из металла или пластика. Монтируются эти элементы за подвесным потолком.

Если речь идет о ванных комнатах и туалете в небольшой квартире, то в таком жилье вентиляционный канал представляет собой отверстие в стене, куда вставляется вентилятор. В этом случае проектировать сложную, разветвленную систему нет никакого смысла и нужды.

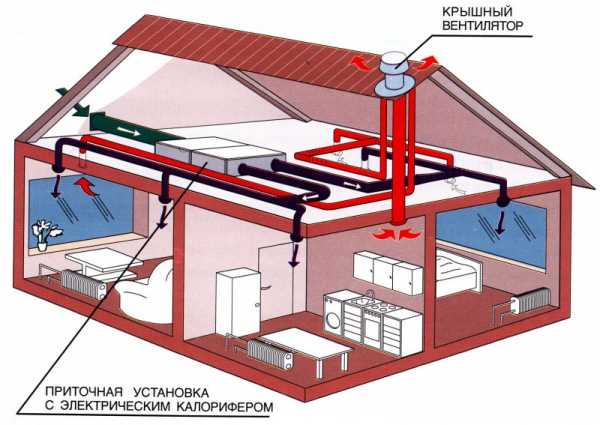

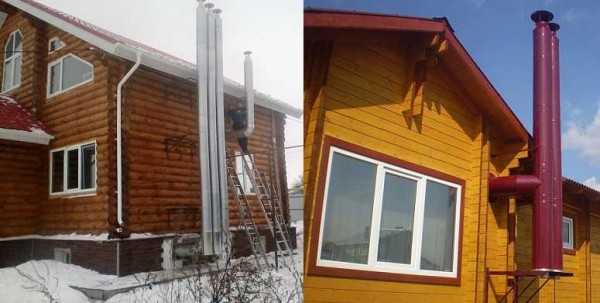

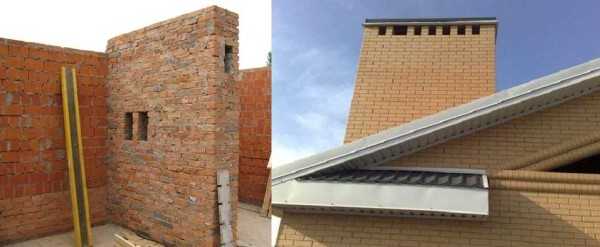

Что касается частных домов, то для них вентиляция сооружается из следующих элементов:

  • Воздуховодов. Намного удобнее устанавливать прямоугольные воздуховоды. Они компактно помещаются под потолком и не занимают лишнего пространства. Это трубы, длина которых может составлять 2, 1 и 0,5 м.

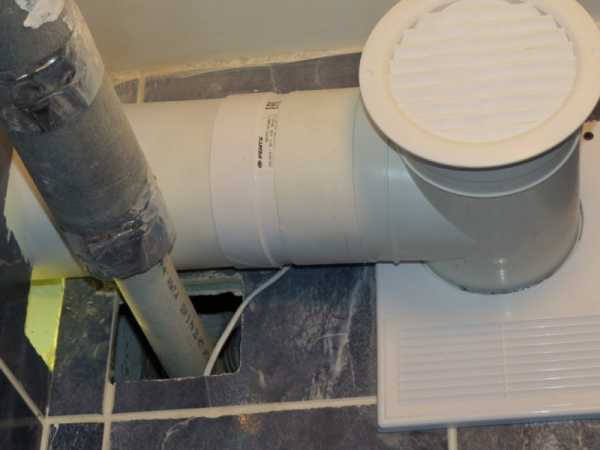

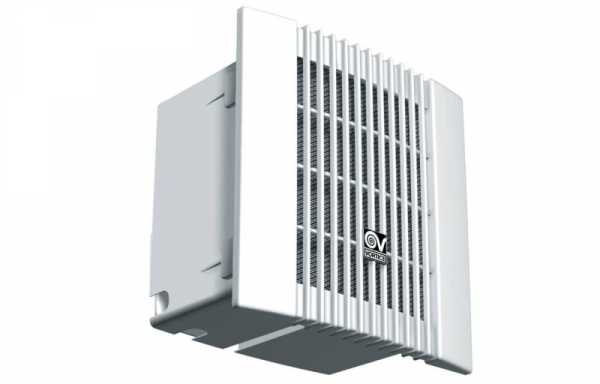

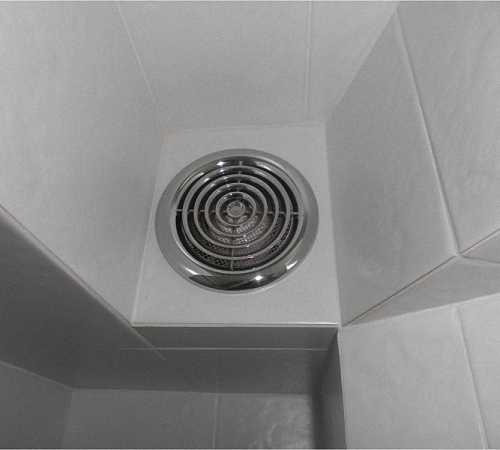

  • Вентилятора. Применяется накладной или встраиваемый прибор. Последнюю разновидность лучше использовать в разветвленных и сложных системах. Накладные модели рекомендуется применять для вентилирования одного помещения.
  • Поворотных колен. В случае с прямоугольными трубами поворотные колена могут быть вертикальными и горизонтальными.
  • Соединительных муфт. Эти элементы используются для соединения прямых участков вентиляционной системы.
  • Обратных клапанов. Они предназначены для предотвращения попадания воздуха и насекомых из шахты.

В процессе монтажа также понадобятся крепления. Намного удобнее использовать уже готовые элементы. Они значительно упростят процесс монтажа и ускорят работу.

Но если нужно сэкономить, то элементы крепления можно сделать и самостоятельно

В случае ошибки в проектировании или недостаточно эффективной работы системы вентилирования в ванной и туалете частного дома устранить проблему можно установкой в стену. Особенности выбора указанного прибора и монтажные правила приведены в статье, с содержанием которой мы советуем ознакомиться.

Монтаж вентиляции в ванной и туалете

Перед началом монтажных работ необходимо провести подготовительные. Прежде всего, нужно сравнить диаметр вытяжного прибора с размером шахты.

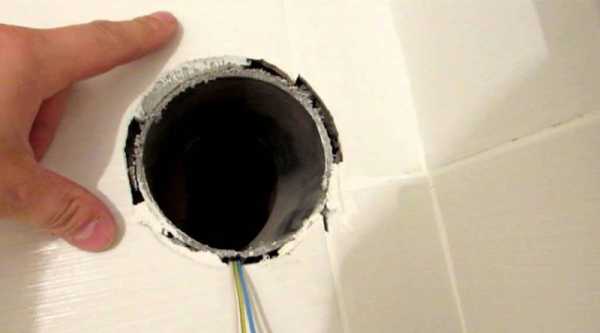

Если вентиляционное отверстие оказалось большим, то в него вставляется пластиковая труба или гофра. При этом пустоты следует заделать при помощи монтажной пены. Если вход в вентиляционную шахту меньше, то его можно расширить при помощи перфоратора.

Определение места для установки

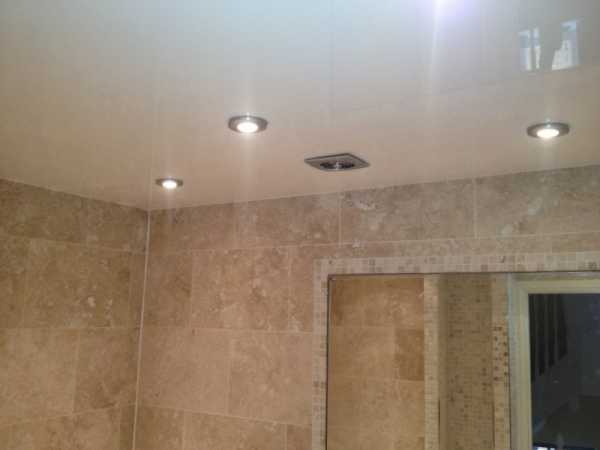

Чтобы принудительная вентиляция была максимально эффективной, недостаточно только приобрести мощное оборудование. Не менее важно выбрать правильное место для установки.

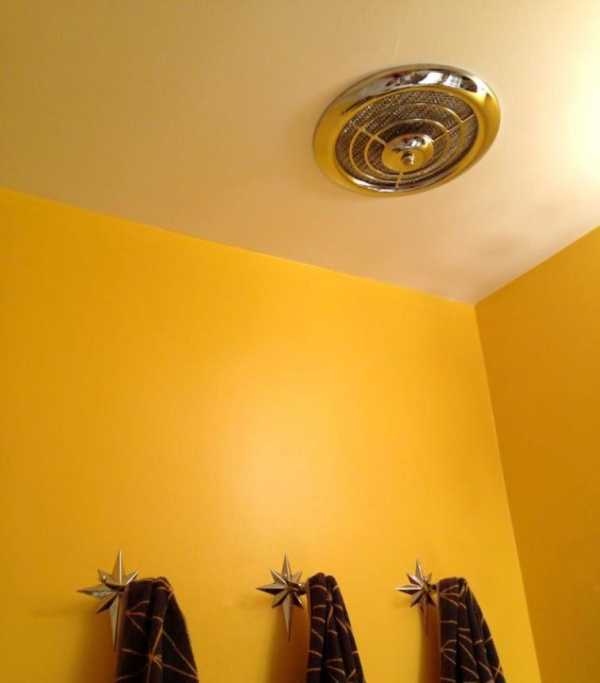

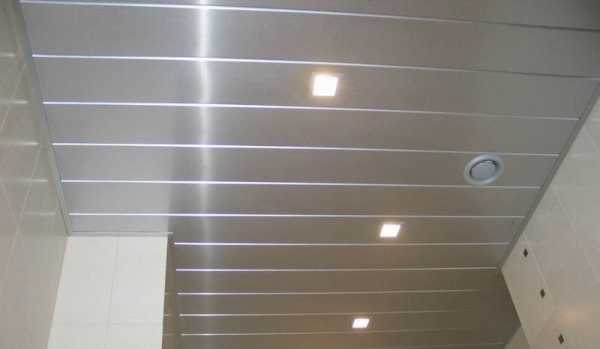

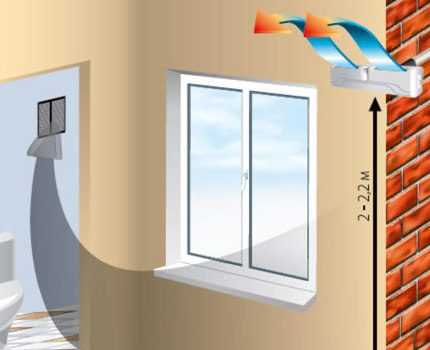

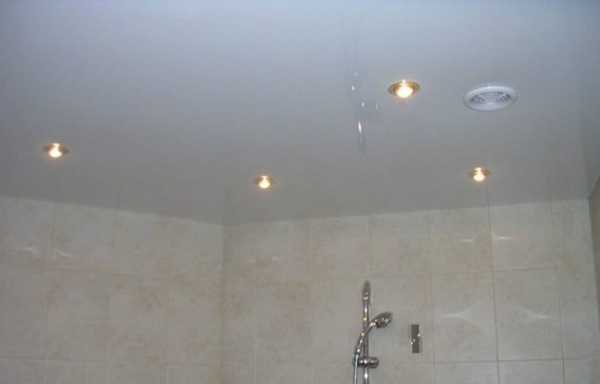

Так как предназначена для удаления горячего влажного воздуха, то оптимальным решением будет его монтаж в верхней части стены, которая расположена напротив двери.

Немаловажным является организация притока в помещение – предстоит встроить специальную решетку в нижнюю часть двери или оставить обычную щель под дверью (более экономный способ). Такие варианты позволят свежему воздуху поступать из жилого помещения в ванную.

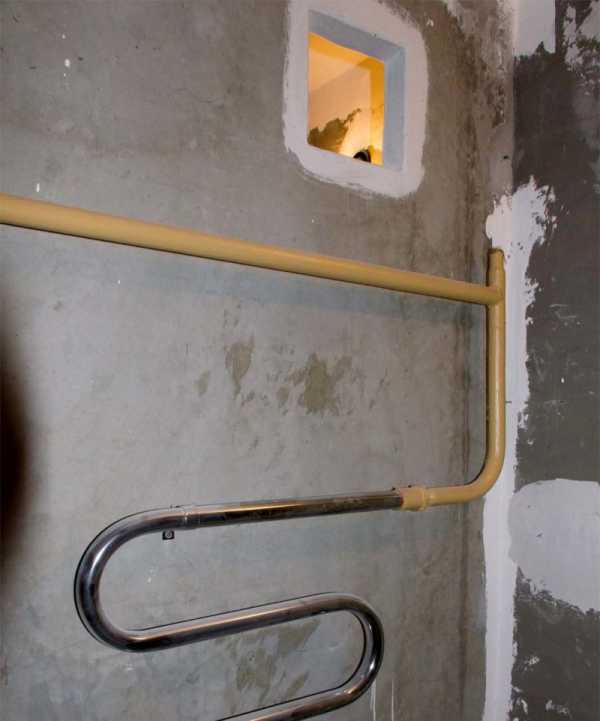

Диагностика состояния вентиляционного канала

Если задумывается переделка ванной или туалета, то перед началом каких-либо работ следует провести доступными для хозяев способами.

Прежде всего, проверяется тяга, для чего к шахте прислоняется лист обычной бумаги, зажженная спичка или зажигалка. Если бумага прилипает к решетке вентиляции, а пламя накреняется в сторону канала, то это хороший знак.

Чтобы улучшить тягу, рекомендуется проверить, загроможден ли вентиляционный канал мусором, оставшимся после неумелых ремонтных работ или по каким-либо другим причинам. После прочистки следует проверить тягу при открытой и закрытой двери

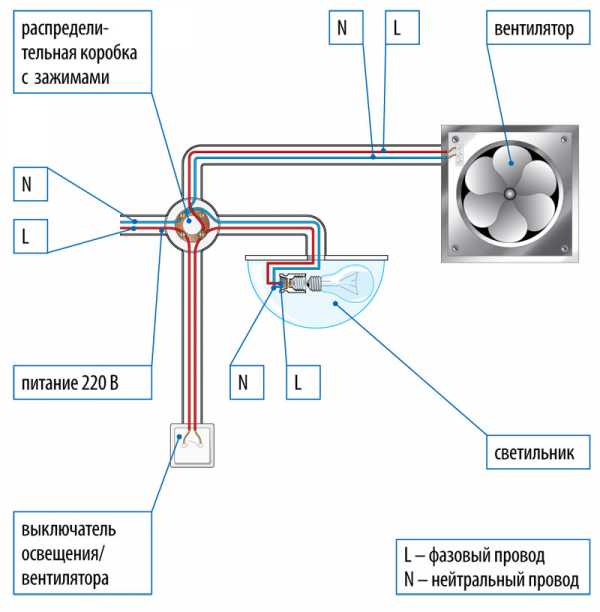

Выбор схемы подключения прибора

Если рассматривать стандартную квартиру в новостройке, то в подавляющем большинстве случаев естественной вентиляции недостаточно, чтобы вывести всю лишнюю влагу из ванной. Единственным исключением является частный дом, в туалете которого есть окно.

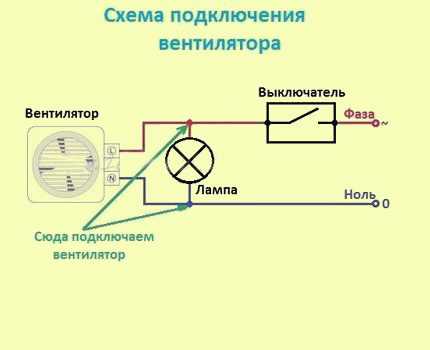

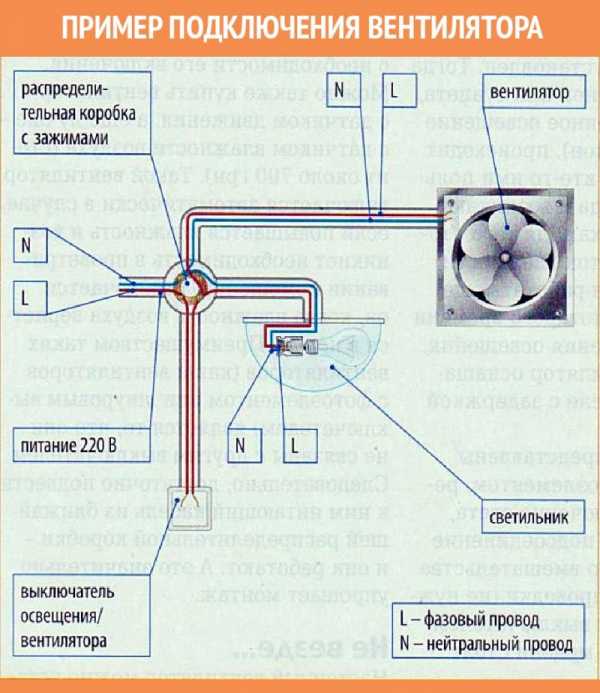

Но при обустройстве принудительной вентиляции интересует вопрос: как долго должен работать вытяжной прибор? Зачастую владельцы квартир . Это значит, что устройство сможет работать ровно столько, сколько человек будет находиться в ванной. Этого может оказаться недостаточно.

Второй способ основан на подключении вентилятора к отдельному выключателю. Но в этом случае пользователь будет забывать включать/выключатель прибор. Поэтому подходящим решением станет установка вентилятора с датчиком влажности. Такие приборы работают автономно и без участия человека удаляют лишнюю влагу из ванной комнаты.

Благодаря удобству и экономии электроэнергии наибольшим спросом пользуется способ, когда вентилятор подключается к выключателю света. Но этот способ не отличается высокой эффективностью

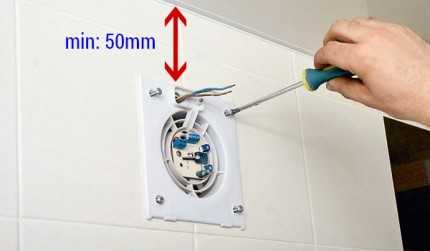

Тонкости установки вентилятора

Прежде чем приступать к обустройству вентиляционной системы, в обязательном порядке нужно ознакомиться с инструкциями, идущими в комплекте с приборами. В подавляющем большинстве случаев во вкладыше подробно описан весь процесс монтажа. Это значительно упростит и ускорит работу.

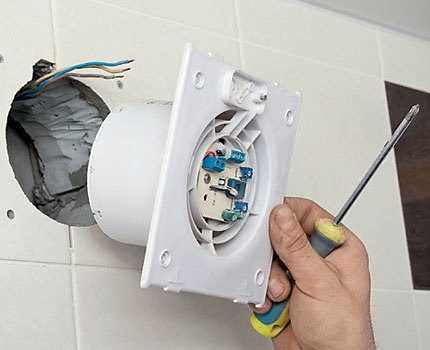

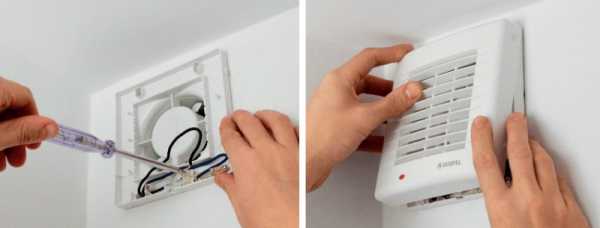

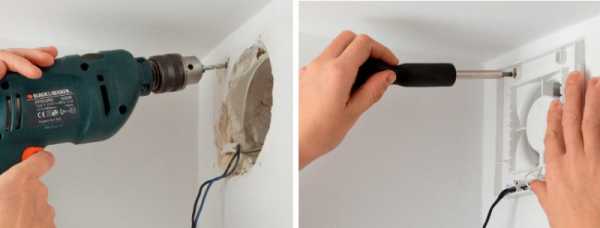

Самый трудоемкий этап – установка и подключение вентилятора.

Если рекомендаций производителя нет или отсутствует перевод на родной язык, то следует совершать действия в приведенной ниже последовательности:

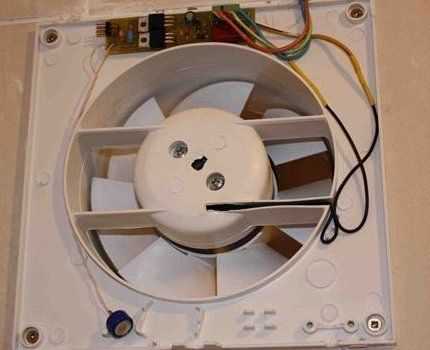

  1. Снять лицевую крышку.
  2. На те области, где вентилятор примыкает к стенке, необходимо нанести полимерный клей, силикон или жидкие гвозди. Все перечисленные способы крепления прекрасно подойдут, так как вытяжные приборы чаще всего изготавливаются из пластика и, соответственно, имеют небольшой вес. Поэтому жидких гвоздей будет достаточно.
  3. Вставить вентилятор таким образом, чтобы его рабочая часть (электрический двигатель и колесо с лопастями) были полностью “утоплены” в стене.
  4. Плотно прижать корпус агрегата, чтобы клеящий состав успел схватиться.
  5. Установить противомоскитную сетку. Этот элемент убережет от проникновения из вентиляционного канала в помещение разнообразных насекомых и мусора.

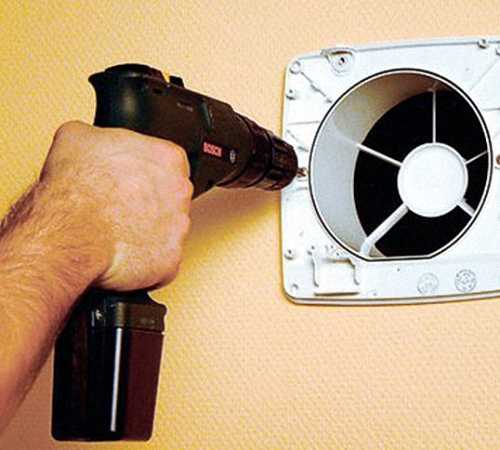

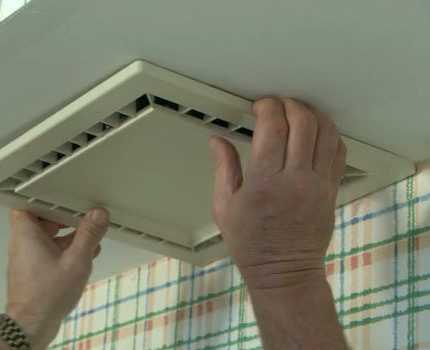

  6. Закрепить лицевую крышку при помощи саморезов или дюбелей, которые идут в комплекте.

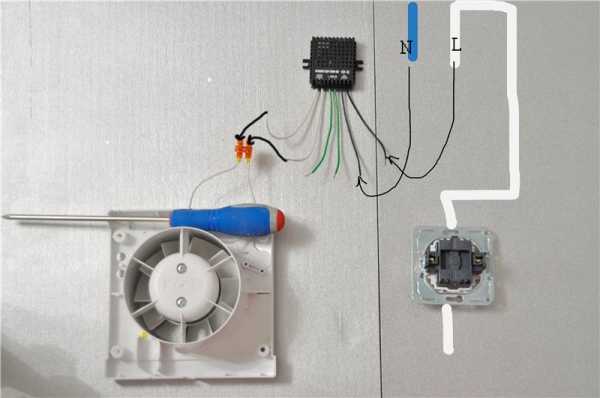

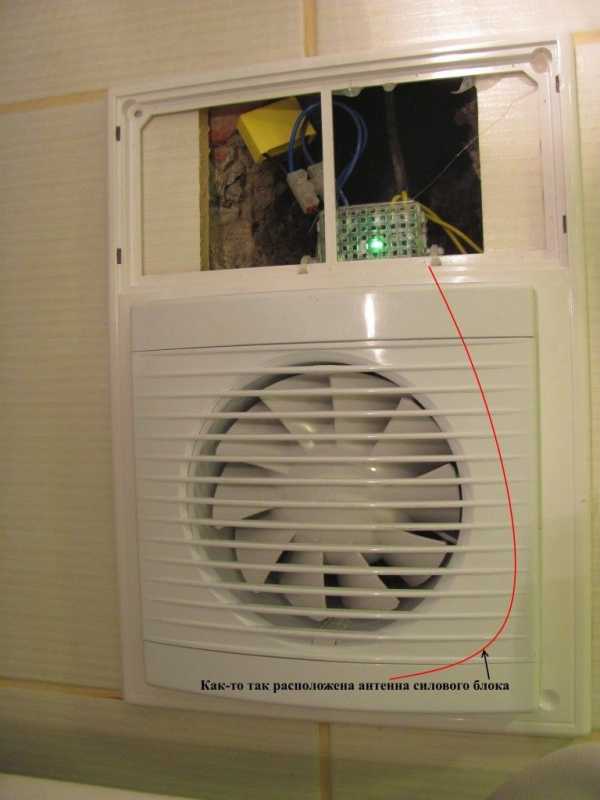

Заключительный этап — это прокладка кабеля и подключение вентиляционной системы к электрической сети.

Весь процесс монтажа достаточно простой, но если возникли какие-либо проблемы или сложности, то лучше доверить эту работу профессионалам

Принудительная вентиляция значительно увеличивает объем выводимого из помещения воздуха. Но так как лицевая крышка перекрывает немалую часть канала, когда устройство выключено, скорость потока уменьшается в несколько раз. Из-за этого значительно падает его производительность.

Решается вышеуказанная проблема путем установки воздухозаборной решетки. Это поможет восстановить нормальную работоспособность. Второй способ заключается в том, чтобы оставить между лицевой крышкой и стеной небольшой зазор (1-3 см). В получившуюся щель будет засасываться воздух и вентиляция будет работать в нормальном режиме.

При подключении вентиляционной системы к электрической сети необходимо придерживаться правил безопасности. Прежде всего, нужно убедиться, что провода обесточены. К тому же, для их соединения лучше использовать не «скрутки», а клеммные колодки

Распространенные ошибки при монтаже

Если обустройством вентиляционной системы занимается неопытный мастер, то нередко возникают ситуации, когда после окончания работы ее производительность не удовлетворяет пожелания жильцов или она не отличается эффективностью.

Причина этого заключается в допущении ошибок при монтаже. Чтобы избежать появления элементарных проблем, необходимо знать некоторые нюансы.

Чаще всего встречаются такие ошибки при устройстве вентиляционной системы:

  • канал спроектирован некорректно, что значительно затрудняет движение воздуха;
  • вентиляторы сильно шумят при работе;
  • герметичность соединения шахты нарушена;
  • вентиляционная система проходит через жилое помещение и ее шум мешает нормальной жизни семьи.

Если проектирование было выполнено неправильно, то перечисленные выше проблемы обязательно появятся. При этом нередко для их исправления нужно полностью переделывать систему вентиляции.

В некоторых случаях сильный гул при работе вентилятора является ярким признаком его неправильной установки и допущения ошибки, которая называется “соосность”. Решается данная проблема путем демонтажа устройства и его повторного монтажа, но уже с точным соблюдением технологии

Можно пойти легким путем. Например, для уменьшения шума рекомендуется использовать шумопоглотители. Что касается повышения производительности вентиляции, то для этого придется установить новый, более мощный вытяжной прибор и проверить качество обустройства притока воздуха в ванную и туалет.

Рекомендации опытных специалистов

Людям, которые впервые сталкиваются с организацией вентиляции в ванной комнате и туалете, будет полезно ознакомиться с советами от опытных мастеров. Прежде всего, они рекомендуют обеспечить нормальный приток свежего воздуха в помещение. Ведь в противном случае работа вытяжного вентилятора будет бессмысленной.

Совсем необязательно покупать дорогие и габаритные системы. Трата баснословных сумм не всегда является оптимальным решением. Достаточно правильно и грамотно подобрать приборы, тогда даже дешевые модели прекрасно справятся с вентиляцией помещения.

Выбирая вентилятор, ни в коем случае нельзя экономить на качестве. Ведь от этого зависит здоровье каждого члена семьи, а также срок службы прибора. Лучше один раз потратиться, но заказать устройство, которое верой и правдой будет служить десятилетиями

Если в доме есть кондиционер, ионизатор, очиститель, и им подобные приспособления, то заниматься монтажом вентиляции все так же необходимо. Ведь никакой из приборов, перечисленных выше, не обеспечивает приток свежего воздуха в жилые помещения.

Правила эксплуатации вытяжной системы

Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы. Ведь на лопастях вентилятора со временем скапливается пыль и грязь. Это не позволяет прибору работать на максимуме своих возможностей и обеспечивать достойный воздухообмен. Более того, если своевременно не проводить очистку, то устройство может выйти из строя.

Профилактические работы включают в себя регулярный осмотр вентиляционной системы на предмет засора и мытье лопастей вентилятора. Такой подход позволит даже в современном доме, отличающемся высокой герметичностью, всегда дышать свежим и чистым воздухом.

Выводы и полезное видео по теме

Видео #1: Секреты монтажа вытяжки в ванной и туалете:

Видео #2: Создание раздельной вентиляции в ванной и туалете:

Установка принудительной системы вентиляции позволяет решить актуальную для современных домов и квартир проблему проветривания помещений. В ванных комнатах и туалетах окно ставится редко, поэтому единственным правильным и разумным решением будет обеспечить интенсивный воздухообмен искусственно, путем монтажа вентилятора в систему.

Хотите поделиться личным опытом в обустройстве вентиляции в смежном санузле или отдельной ванной комнате? Располагаете интересной информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме в расположенном ниже блоке.

sovet-ingenera.com

Вентилятор для ванной - 90 фото, советы по расчету мощности и размера

Всем известно, что самым влажным помещением в доме, бесспорно, является ванная комната. Чтобы сделать её менее увлажненной и своевременно устранять влагу и пар, необходимо обеспечить отличную вентиляцию помещению при помощи встроенного вентилятора для помещения ванной, как на фото. Как правильно его выбрать, поможет наша статья.

Типы вентиляции

Вентиляцию можно разделить на два типа: принудительную и естественную. Первый тип необходим при наличии следующих признаков:

  • стены в ванной влажные и не просыхают;
  • не вооруженным глазом заметен грибок в швах между плиткой и на потолке;
  • ощущается влажный воздух и затхлый запах;
  • пахнут плесенью вещи и банные принадлежности.

Эффективность естественного типа можно легко проверить с помощью теста:

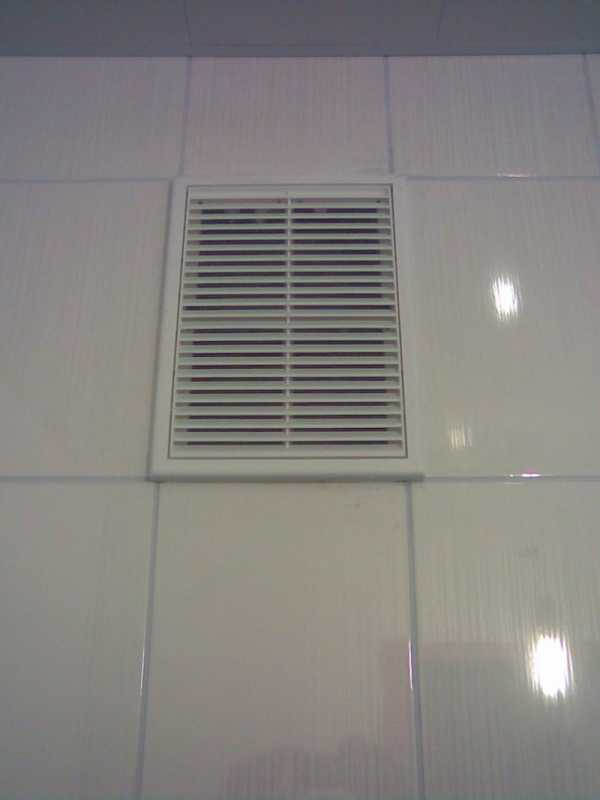

  • приложите лист бумаги к решетке вентиляции, если он прижмется к ней, значит все в порядке, если нет – следует провести ещё один тест или канал следует прочистить;

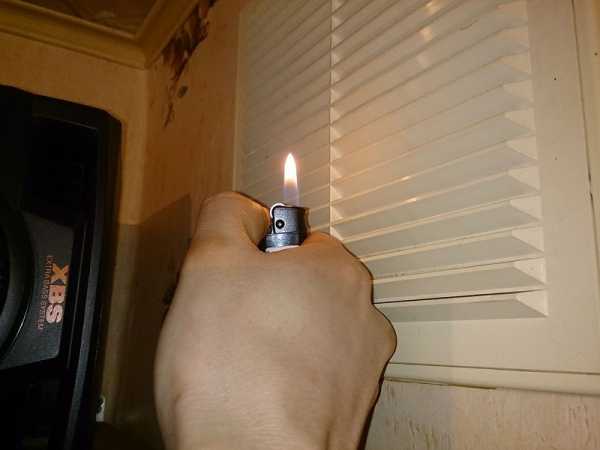

  • поднесите к вентиляционному каналу зажженную спичку, если пламя не движется, то прочистка все-таки необходима.

В случае, если нет возможности прочистить канал самостоятельно, следует обратиться в соответствующую организацию и вызвать рабочих.

Правила выбора вентилятора

Как выбрать вентилятор для ванной комнаты? В случае необходимости приобретения вентилятора, следует руководствоваться значением производительности вытяжного устройства.


Для совместного санузла подойдет показатель производительности от 7 до 9 куб. м /час на 1 кв. м площади. Например, для площади в 3,0 кв. м потребуется вентилятор производительностью 3,0 х 7 = 21,0 куб. м/час.

Ранее при постройках домов вентиляция предусматривалась только на кухне или в санузле, а воздушный приток осуществлялся через зазоры деревянных окон.

Для того, чтобы сохранить систему воздухообмена при ремонтных работах, нужно:

  • оборудовать приточные воздушные клапаны в стеклопакетах;
  • учесть размер жилой площади и показатель воздухообмена – 3 куб. м/час на кв. м, полученную производительность следует распределить по имеющимся каналам равномерно.

При покупке стоит важно учесть уровень шума при эксплуатации. Лучшие бесшумные вентиляторы для ванной оснащены:

  • подшипниками скольжения и бронзовой втулкой,
  • лопастями округлых очертаний с минимальным углом вращения;
  • крыльчаткой закрытого плана, у которой всасывание воздуха происходит через боковые щели или отверстие, расположенное напротив центра.

Кроме того вытяжка может иметь дополнительные функциональные детали:

  • автономное энергоснабжение: батарейки или аккумуляторы. Очень удобно при постоянных сбоях или отключениях электроснабжения;
  • датчик влажности, который включается при повышении значения влажности сверх заданного, или отключается после вашего посещения душа или ванны;
  • таймер выключит устройство после погашения света в помещении;
  • обратный клапан при ветреных погодных условиях не допустит появления обратной тяги и защитит от различных запахов из квартир по соседству;
  • низковольтное питание гарантирует безопасность эксплуатации, используется вместе со светодиодным освещением и питаются через общий блок.

Выбирая определенные виды вентиляторов для ванной, учтите главное: устройство с множеством функций имеет высокую цену, но не всегда надежно в эксплуатации.

Монтаж устройства

Подключение вентилятора можно выполнить своими руками. Способ монтажа вентилятора зависит от его типа: накладной или канальный. Вентилятор накладного типа монтируется в стену, заменяя решетку канала вентиляции, или в подвесной (гипсокартонный) потолок.

Канальный используют при панельном или реечном потолке, при условии, что он вставляется в воздухоотводящую трубу или вентиляционный канал. Для обслуживания и ремонта такого устройства в подвесном потолке требуется обустройство люка.

Монтаж накладного вентиляционного устройства в канал вентиляции, расположенный вертикально, выполняется с помощью саморезов длиной 60 мм и более, которые закрепляются в дюбелях на стене по краям вентканала.

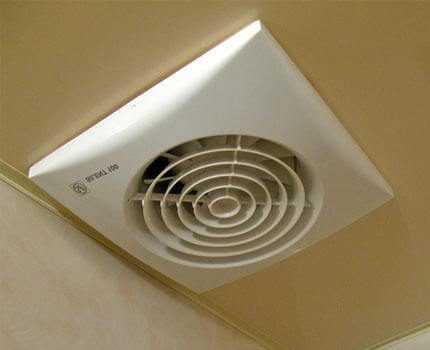

При установке в подвесной потолок используются дюбели Молли, которые закрепляются в отверстиях на потолке.  В натяжном потолке напротив заранее выведенного раструба, через усилительное кольцо вырезается полотно, и вытяжка устанавливается в раструб и герметизируется силиконом.

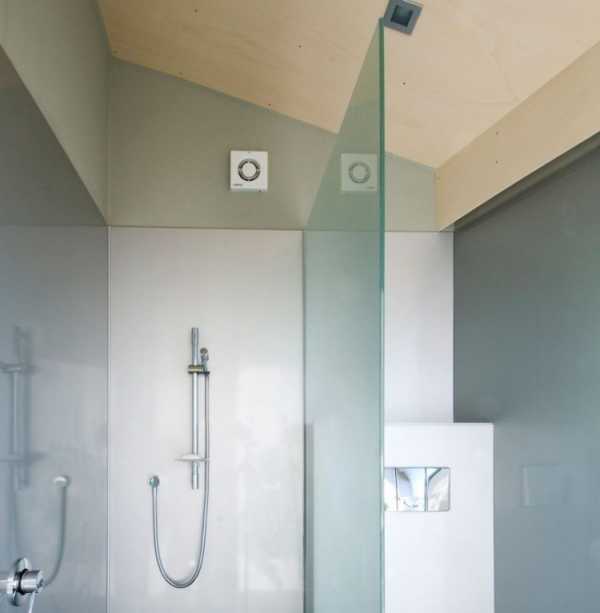

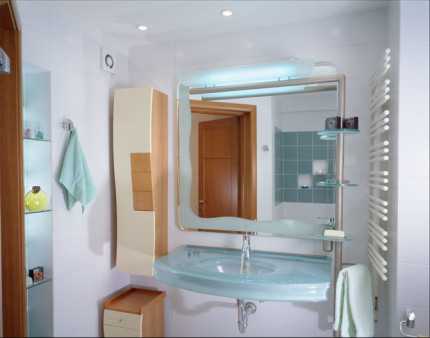

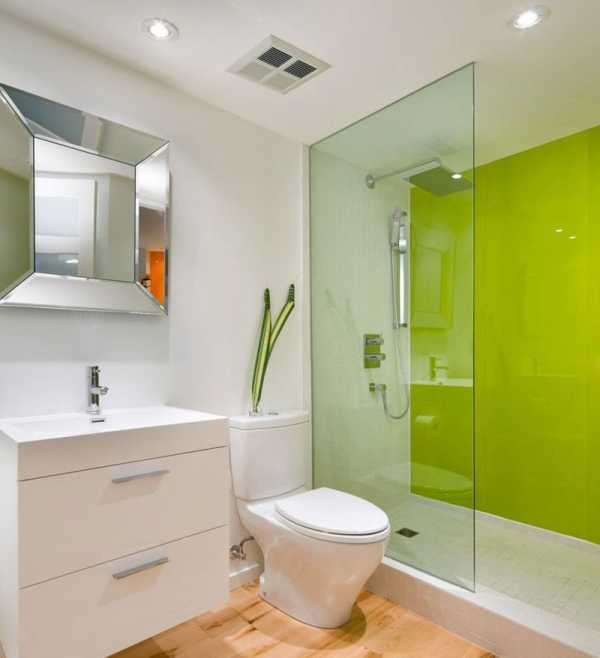

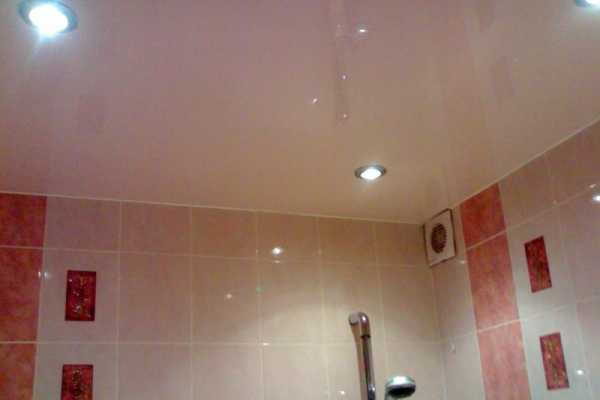

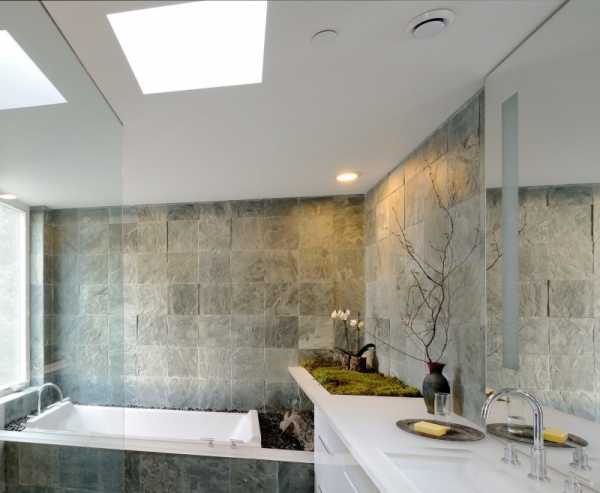

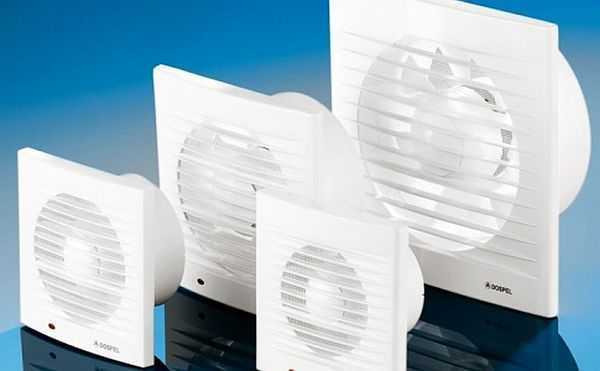

Фото вентиляторов для ванной

Также рекомендуем посетить:

mojdominfo.ru

организация воздухообмена, схемы, установка вентилятора, фото, видео

Для обеспечения нормального воздухообмена в доме или квартире необходимы два компонента: приток свежего воздуха через жилые комнаты и отток его из технических. Вентиляция в ванной комнате и туалете  — одна из составляющих оттока. Потому необходимо сделать ее правильно.

По принципу действия вентиляция может быть естественной или механической, еще говорят — принудительной. Естественное передвижение воздуха происходит за счет движения ветра, разницы температур и, возникающих из за этого, перепадов давления. При использовании механической вентиляции движение воздуха вызывается вентиляторами.

Как сделать вытяжку в туалете: обеспечить нормальный приток воздуха в других помещениях

Сточки зрения городского человека принудительное движение предпочтительнее: все давно привыкли к тому, что жизнеобеспечение зависит от наличия электричества. И оно в городах пропадает редко. А вот в сельской местности зимой отключение электроэнергии — скорее норма. Потому, наверное, стремятся в основном делать системы энергонезависимыми или, по крайней мере, резервированными.

Но естественная вентиляция в санузле и ванной комнате должна иметь слишком большие размеры. Ведь чем меньше скорость движения воздуха по каналу, тем больше необходимо сечение воздуховода, чтобы обеспечить передачу требуемых объемов. Никто не станет спорить, что при включенном вентиляторе воздух движется быстрее. Это даже отражено в СНиП: норма скорости движения для  вентсистем с естественной циркуляцией  — до 1 м3/ч , для механических — от 3 до 5 м3/ч. Потому для одного и того же помещения и условий размеры каналов будут разными. Например, чтобы передать поток 300 м3/ч понадобится:

  • при принудительной канал размерами 160*200 мм или диаметром 200 мм;
  • при естественной циркуляции канал размерами 250*400 мм или труба диаметром 350 мм.

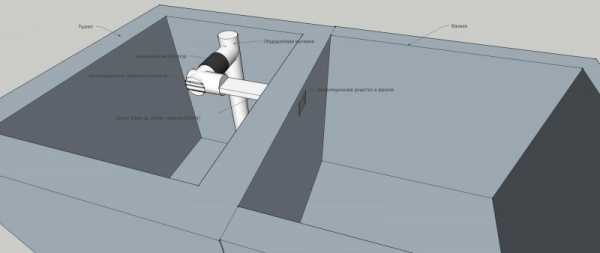

    Одна из схем организации вентиляции в ванной и туалете в частном доме

Потому мало кто сегодня обходится естественной вентиляцией. Разве что в небольших домах (до 100 кв. м.). Даже в квартирах, с выведенными на крышу каналами, вентиляцию ванных и туалетов делают с использованием вентиляторов.

Правила организации

Содержание статьи

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем. Остался, по сути, единственный способ — проветривание. Но им мы совсем не злоупотребляем: выдувает тепло. В результате к проблемам нехватки кислорода в помещении добавляется проблема сырости: нет притока, и отток неэффективный. Даже принудительный.

Один из вариантов организации вентиляции в частном доме

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух  подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

В дверях технических помещений — кухни, ванной, туалета — должны быть вентиляционные решетки или клапана. Клапана есть даже с шумопоглощением, а запах при правильной организации не попадет в другие помещения никогда

Возможно, вам будет интересно почитать, о том, как построить деревянный туалет на даче.

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен. Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам.

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее  25  м3/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50  м3/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м3/ч лучше не брать.

Как собрать и установить душевую кабину написано тут.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа  — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Канальные вентиляторы устанавливаются внутри короба или трубы. Есть она, соответственно круглого или квадратного сечения

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора).

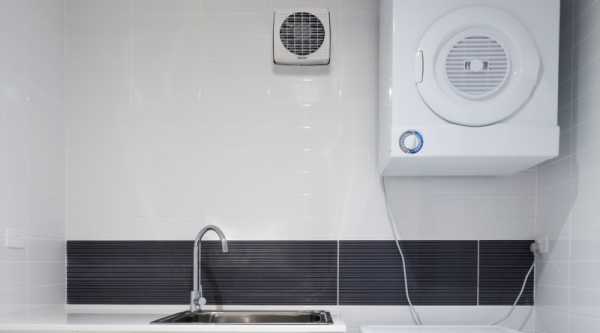

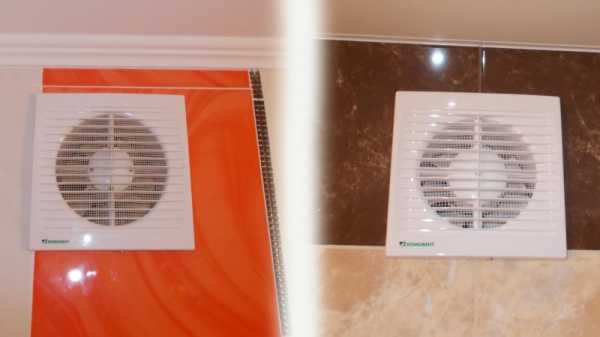

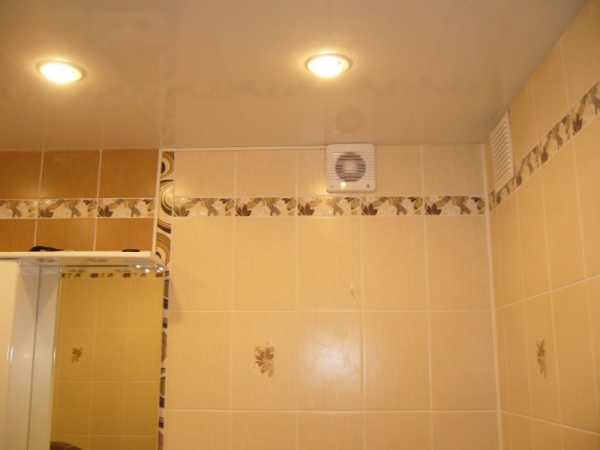

Это вентиляторы для установки на стену

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

  • Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он  тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

  • Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
  • Установить таймер, который будет автоматически по расписанию подавать питание.


Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.


Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

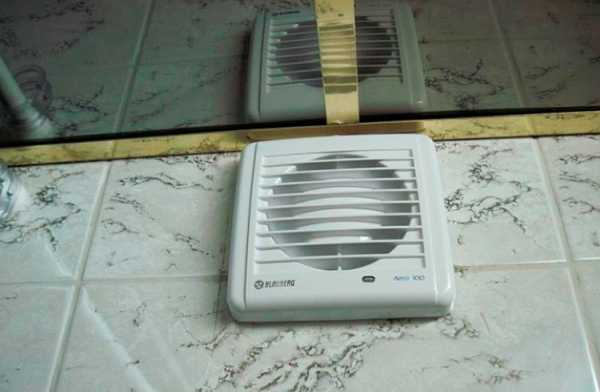

  • На плитке под корпус необходимо сделать отверстие.  Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель  или болгаркой вырезать соответствующего размера дыру.
  • Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
  • Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
  • В плитке делаем надрез, куда пропустим провод электропитания.
  • Вставляем дюбеля.
  • Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
  • Устанавливаем на место, закручиваем болты.
  • Подключаем провода.
  • Проверяем работоспособность и устанавливаем решетку.
  • Про выбор вентилятора и расчет его производительности читаем тут.Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.

    Вентиляция в ванной в частном доме

    Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

    При планировании частного дома можно все вентканалы собрать в одном месте и вывести их на кровлю

    Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

    Вытяжная вентиляция в ванной и туалете частного дома может быть организована таким способом

    Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

    Варианты механической вентиляции ванны в частном доме

    В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

    Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

stroychik.ru

установка и подключение вентилятора к выключателю

Ванная комната относится к помещениям с высоким уровнем влажности, нуждающимся в устройстве принудительной вентиляции воздуха. Наличие вентиляционного окна, предусмотренного строительными нормами, не спасает санузел от избытка влаги. Чаще всего это связано с отсутствием нормальной тяги воздуха, обусловленной загрязненностью вентиляционных каналов и отсутствием средств в управляющих компаниях на их прочистку.

Проверяют силу тяги с помощью зажженной спички или закуренной сигареты, при этом обращают внимание на отклонение язычка пламени или на поведение столба дыма. Решить проблему отсутствия нормальной тяги позволяет вентилятор для вытяжки в ванной, который устанавливается в существующий вентиляционный проем и закрывается декоративной решеткой. Монтажные работы могут проводиться на стадии капитального или косметического ремонта ванной комнаты, а также в любое другое время.

Процедура установки прибора невероятно проста, поэтому каждый мужчина способен выполнить необходимые манипуляции. Для подключения к электросети лучше пригласить электрика, имеющего разрешение на данный вид деятельности. Все-таки эксплуатация помещения связана с риском, поэтому кустарного отношения к делу быть не должно. Выбор модели вентилятора зависит от площади комнаты, размеров вентиляционного окна, мощности двигателя и других важных параметров, о которых расскажем чуть ниже.

Содержание статьи:

Критерии выбора вентилятора для вытяжки

Производители выпускают вентиляторы в большом модельном многообразии, позволяющем удовлетворить спрос любого потребителя. Выбирая вытяжку для ванной, руководствуйтесь следующими критериями:

  • наличие воздуховодов и их расположение в помещении, влияющих на выбор места установки приобретенного прибора;
  • диаметр воздуховода, в соответствии с величиной которого, подбирается патрубок агрегата. Обычно бытовые вентиляторы реализуются с патрубками, диаметр которых может составлять 100, 125 или 150 мм;
  • мощность вытяжки, на величину которой влияет размеры ванной и ее площадь, а также количество людей, пользующихся ежедневно данным помещением;
  • наличие в приборе повышенной защиты от влаги, маркирующейся латинскими буквами: IP. Минимальное значение данного показателя для санузлов составляет 3, можно купить вытяжку и с IP, равным 4. Важно, что электродвигатель в таких приборах помещается в специальный корпус, который защищает агрегат от брызг;
  • уровень шума, издаваемого прибором во время работы. Естественно, предпочтение отдается умным и бесшумным моделям, снабженным дополнительной шумоизоляцией.

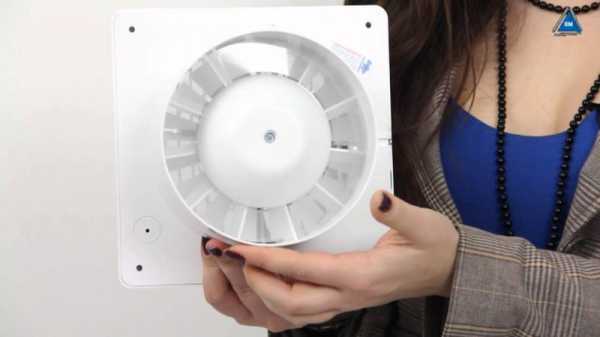

Все вытяжное оборудование упаковывается в картонные коробки. Вместе с вентилятором в упаковке находятся четыре дюбель-гвоздя, запечатанные в целлофановый мешочек.

Центробежный или радиальный вентилятор, превосходящий по мощности осевые модели, способен передвигать воздушные потоки с помощью лопаток спиральной формы

Лицевая панель, выступающая в роли декоративного элемента, как правило легко отщелкивается от прибора. Под лицевой панелью можно найти четыре круглых отверстия под дюбель-гвозди. Если вентиляционное отверстие меньше габаритов вытяжки, то последнее можно подпилить. При этом рабочее колесо остается нетронутым.

Подробно о монтаже такого «подрезанного» вентилятора, вы можете узнать из видео-ролика:

Классификация вентиляторов по принципу работы

Бытовые вентиляторы еще классифицируют по принципу работы. Различают три вида агрегатов:

  • осевые;
  • диаметральные;
  • радиальные.

Диаметральные вентиляторы используются во внутренних блоках систем кондиционирования, в тепловых пушках. Поэтому выбирать придется либо осевой, либо радиальный прибор. Чем же они отличаются? Если коротко, то – ценой, производительностью, уровнем шума, зависящим от устройства вентилятора. Осевые модели уступают радиальным агрегатам по уровню шума, зато выигрывают по цене и производительности.

В вытяжном осевом вентиляторе, устанавливаемом  в ванной комнате, имеется рабочее колесо, на котором консольно закреплены лопасти. За движение колеса отвечает электродвигатель. Во время движения рабочего колеса происходит захват воздуха лопастями и принудительное его продвижение в сторону вентиляционного канала. Чтобы воздух из шахты не проникал в ванную комнату вместе с нежелательными насекомыми и пылью, приобретайте модели с обратным клапаном. Не все осевые вентиляторы имеют данную опцию. Учтите этот факт при выборе модели для своей ванной.

Обратные клапаны вытяжных вентиляторов способны пропускать воздух лишь в одну сторону, поэтому в квартирах многоэтажек они незаменимы

Установка осевого вытяжного вентилятора в ванной комнате не занимает много времени. Всего пару часов придется повозиться с прибором, чтобы модернизировать систему вентиляции в санузле.

Радиальные вентиляторы работают совсем по-иному. Перемещение воздуха происходит под действием центробежной силы, которая создается при вращении рабочего колеса с лопастями. Наклон лопастей можно изменять, снижая тем самым уровень шума прибора, а также потребление электроэнергии.

Существуют еще вентиляторы с дополнительными функциями:

  • Модели с таймером выключения позволяют оптимизировать работу вытяжного оборудования, а также экономить электроэнергию. Ведь вентилятор может работать некоторое время после выключения света в ванной комнате.
  • Модели, оборудованные датчиком влажности, называют «умными» или «интеллектуальными» вентиляторами. Такое название они получили за способность поддерживать заданный параметр влажности в комнате в течение всего периода эксплуатации санузла.
  • Модели с часами, расположенными на лицевой панели оборудования, не дадут забыть о времени в момент наслаждения водными процедурами.
  • Модели со встроенной подсветкой выполняют две роли одновременно. В качестве источника света выступает светодиодная лампа, установленная под декоративной панелью, выполненной из нержавеющей стали.

Как рассчитать нужную мощность вытяжки?

Поддерживать микроклимат в ванной комнате на необходимом уровне вытяжной вентилятор сможет в том случае, если его мощность будет рассчитана на предъявляемые к оборудованию нагрузки. Для определения мощности прибора надо высчитать объем помещения ванной комнаты, умножив площадь пола на высоту стен. Затем получившееся число умножаем на 6 (по минимуму) или на 8 (по максимуму), и находим требуемое значение.

Заметим, что 6-8 м3/час является приемлемым коэффициентом кратности обмена воздуха для помещений с высоким уровнем влажности, установленным сантехническими нормами.

Произведем расчет минимального значения мощности вентилятора, который необходимо установить в санузел с габаритами: 2,5х2х3м (длина, ширина, высота). Итак, умножаем 2,5 на 2, получаем 5, а затем на 3, находим 15 м3. Это объем рассматриваемого в примере санузла. Далее 15 умножаем на 8, и констатируем тот факт, что мощность приобретаемого вентилятора должна быть не менее 120 м3/час. Вентилятор большей мощности купить можно, а вот меньшей – ни в коем случае.

Инструкция для монтажа оборудования

Принято разделять все выпускаемые бытовые вентиляторы на два вида:

  • настенные модели:
  • канальные.

Монтаж настенных вытяжных приборов осуществляется на выходе из вентиляционной шахты непосредственно на стену. Можно использовать данную модель в ванных с подвесными потолками. Однако в этом случае придется соорудить воздуховодный канал, который соединит шахту с настенным вентилятором. При этом за интерьер помещения беспокоиться не стоит, так как вся конструкция будет спрятана за подвесным полотном.

Вентиляторы канального типа помещаются внутри вентиляционного канала, поэтому могут иметь как круглое, так и прямоугольное сечение. Также  данные модели подходят для монтажа в санузлах,  оборудованных подвесными потолками. Выход воздуховода в помещение декорируется специальным диффузором, который служит не только украшением, но и регулятором воздушных потоков.

Наибольшей популярностью у покупателей пользуются бытовые вытяжные вентиляторы осевого типа, мощности которых вполне хватает для небольших ванных комнат

Установка приобретенного вентилятора производится под потолком на максимально возможной высоте. Обычно именно там уже находится вентиляционное окно, предусмотренное проектом. Оно располагается в стороне на противоположной или смежной стене по отношению к двери, в которой имеются:

  • специальные отверстия для лучшей циркуляции воздуха;
  • или 2-сантиметровая щель между коробкой и полотном в зоне порога.

Такое расположение вентилятора обеспечит лучший воздухообмен в помещении санузла. Для крепления прибора к стене используют жидкие гвозди, которые способны удержать оборудование, обладающее небольшим весом.

Также закрепить вентилятор можно и саморезами, и дюбель-гвоздями. Выбирают способ крепления и элементы крепежа с учетом материала стен, особенностей отделки, устройства вентиляционного канала и других технических соображений.

От выбора правильного места установки вытяжного вентилятора в ванной комнате зависит корректность его работы

Установка бытового осевого вентилятора производится под потолком на месте выхода в вентиляционную шахту. Расстояние от потолка не должно превышать 50 мм

Существует несколько вариантов подключения вентилятора к электросети:

  • отдельный выключатель, проводка до которого прокладывается в пластиковых кабель-каналах, приклеиваемых к кафельной плитке;
  • прибор подсоединяют напрямую к обычному выключателю, при этом вытяжка начинает работать, как только пользователь включит свет в ванной;
  • подключение к светильнику;
  • включение/выключение вентилятора происходит путем подергивания шнурка, встроенного в корпус оборудования. Но прибор в этом случае все равно подключается к электросети квартиры.

Посмотрите на классическую схему:

Схема подключения бытового вентилятора с встроенным таймером к электросети через светильник, имеющийся в каждой ванной комнате

После того, как вы выбрали подходящую модель и определились с местом установки, самое время заняться непосредственно монтажом:

  • Замерьте диаметры патрубка вентилятора и вентиляционного канала. Для обеспечения плотной подгонки изделия в вентканал, необходимо тщательнее подбирать модель по диаметру патрубка. Последние могут быть и 100, и 125, и даже 300 мм в диаметре.
  • Далее снимите с вытяжки лицевую панель.
  • Склеивающий состав необходимо нанести по периметру примыкания вентилятора к стене, после чего прижать панель на пару секунд. Производите посадку вентилятора на постоянное место путем точного следования инструкции.

Если монтаж вентилятора приходиться проводить после завершения ремонтных работ, то его подключают к светильнику, установленному в ванной комнате.

При этом придерживаются следующего алгоритма действий:

  • Прокладывают от вентилятора до светильника электропровод, маскируя его в кабель-канал, посаженный на жидкие гвозди. Пластиковый короб пускают под самым потолком, поэтому он не портит дизайна интерьера.
  • Проводят подсоединение электропровода с одной стороны к клеммам светильника, а с другой – к вентилятору. Надо отметить, что производитель предусмотрел наличие в приборе клеммного соединения.
  • Завершив монтаж, проверьте работу вытяжного осевого вентилятора в ванной комнате, после чего приступите к закреплению декоративной панели.
  • Установите обратно лицевую панель вытяжки, закрепив ее положение при помощи саморезов, идущих в комплекте с вентилятором.
  • Не забудьте под лицевую панель перед ее закреплением подложить противомоскитную сетку, которую также можно найти в комплекте.

Советуем при выполнении электрических работ соблюдать правила безопасности, а именно отключать электричество в сети и использовать только клеммные колодки для подсоединения проводов. Это не только удобнее, но и безопаснее, чем ненадежные скрутки.

Если вентилятор устанавливать на стадии косметического ремонта, то проводку лучше прятать под кафельной плиткой, предусматривая наличие дополнительного выключателя. Как видите, выполнить все работы можно и самому, хотя лучше их доверить профессионалам.

vannapedia.ru

Вытяжка для ванной комнаты: как установить

Наличие правильно обустроенной вентиляционной системы в ванной комнате позволяет убрать лишнюю влагу, которая накапливается в помещении. Как известно, слишком повышенная влажность провоцирует развитие грибка и плесени, которые пагубно воздействуют на человека. Поэтому, вытяжка является неотъемлемой частью ванной. О том, как установить вытяжку в ванную комнату рассмотрим далее.

Оглавление:

  1. Вытяжка в ванную комнату - преимущества монтажа
  2. Вытяжка в ванную комнату в частном доме - разновидности и особенности
  3. Вытяжка в ванную комнату - размеры, особенности выбора
  4. Как установить вытяжку в ванной комнате: общие рекомендации
  5. Вытяжка в ванную комнату установка - технологические особенности

Вытяжка в ванную комнату - преимущества монтажа

Наличие вытяжки в ванной отличается такими преимуществами:

1. Сохранение отделки стен и потолка. Если в ванной комнате отсутствует вытяжка, то в помещении начинает накапливаться влага. Она, в свою очередь, приводит к образованию на стенах и потолке плесени и грибка, начинает портиться отделка и помещение нуждается в ремонте.

2. Комфортные условия пребывания в ванной. Кроме того, вытяжка способствует постоянной циркуляции воздуха в помещении. Таким образом, заходя в ванную, вы чувствуете себя комфортно.

3. Разнообразие вытяжек позволяет подобрать самый оптимальный вариант для вашего помещения. Так как вытяжки различаются по мощности по типу и принципу работы, они имеют современный дизайн и отлично вписываются в любой интерьер помещения.

4. Монтаж устройства производится достаточно быстро, для его выполнения не обязательно нанимать специалиста, достаточно хорошенько изучить инструкцию по эксплуатации прибора и рекомендации по монтажу вытяжки в ванной комнате.

5. Автоматическое включение большинства вытяжек облегчает процесс их эксплуатации, а современные встроенные датчики движения и таймеры позволяют регулировать микроклимат в помещении без вмешательства человека.

6. Небольшой расход электричества объясняется автоматической регулировкой включения и выключения вытяжки.

7. Наличие обратного клапана позволяет избежать появления неприятного запаха в помещении, который попадает с улицы или в ванную комнату.

8. Низкая шумопроизводительность еще одно важное преимущество монтажа вытяжки в ванной комнате. Современные устройства производят достаточно мало шума, что обеспечивает комфорт пребывания в помещении, и что немаловажно, в маленькой квартире, особенно ночью звук вытяжки практически не слышен.

9. Длительность эксплуатации - при выборе качественной вытяжки, она прослужит ее владельцам более десяти лет. Не нуждаясь в дополнительном уходе или ремонте.

Вытяжка в ванную комнату в частном доме - разновидности и особенности

В соотношении с типом воздушного обмена вентиляция в ванной комнате бывает двух видов:

  • естественного;
  • принудительного.

Первый вариант подразумевает выполнение воздушного обмена благодаря тому, что в ванной и на улице присутствует разный по температуре воздух. Через отверстие в стене, на котором размещается вентиляционная решетка производится воздушный обмен. Однако, данная вентиляция является неэффективной в том случае, если воздух на улице теплее, чем в помещении. Кроме того, купаясь в ванной, существует риск заболеть, от наличия сквозняков. Поэтому, предпочтительнее выбирать принудительную вентиляцию для ванной комнаты.

Для того, чтобы обеспечить принудительную вентиляцию, потребуется произвести монтаж специального устройства в виде вытяжки. Именно, она способствует воздухообмену в ванной комнате. Монтаж данного прибора производится в вентиляционную систему, при ее наличии или непосредственно в стену. Таким образом, вытяжка забирает воздух из помещения, а в него через дверь или окно попадает свежий воздух.

В соотношении с функциональными особенностями устройств, вентиляционная система в ванной комнате бывает:

  • вытяжной - основным прибором которой выступает вытяжка, всасывающая воздух из помещения;
  • приточной - естественная вентиляционная система;
  • комбинированной - самый эффективный и популярный вид обустройства вентиляции в ванной комнате.

В соотношении с наличием каналов, вентиляционная система бывает двух видов:

  • бесканальная - более простая, вытяжку устанавливают непосредственно в отверстие, проделанное в стене;
  • канальный вариант популярен в том случае, если в здании уже есть канальная вентиляционная система, в таком случае вентилятор устанавливается в начале каналов, при этом следует учесть тот факт, что обязательно следует выбирать вытяжки с наличием обратного клапана.

Вытяжка в ванную комнату - размеры, особенности выбора

Перед тем как приступить к монтажу вытяжного вентилятора в ванной комнате, необходимо рассчитать мощность устройства и выбрать его модель. Предлагаем ознакомиться с особенностями расчета производительности вытяжного вентилятора для ванной комнаты:

F=v[(5….10), где:

  • F - величина производительности;
  • v - объем самой ванной комнаты.

В скобках находится значение коэффициента, которым обозначают частоту эксплуатации ванной.

Например, длина вашей ванной составляет 4м, а ширина и высота 3 и 2, для вычисления объема все эти значения перемножаются между собой, таким образом получается 4х2х3=24 кубических метра. Если ванная рассчитана на одного человека, принимающего душ два раза в день, то достаточно данное значение умножить на 5. И так, в зависимости от частоты использования ванной, выбираете подходящий коэффициент. В итоге получаем вытяжку с производительностью около 120 единиц.

Учтите, что монтаж данного прибора в ванной является абсолютно безопасным. В большинстве случаев, производители, учитывают тот факт, что вытяжка монтируется в помещении с высокой влажностью и оснащают ее дополнительной защитой от брызг. При выборе вытяжки данное условие обязательно учитывается. Класс безопасности и влагонепроницаемости устройства обозначается как IP, от величины данной цифры зависит безопасность устройства.

Кроме того, если вы планируете устанавливать вытяжку в ванной комнате, учтите, что под дверью или в другом месте необходимо обустроить щель, которая обеспечит дополнительное снабжение ванной воздухом.

Не лишним будет приобрести прибор, который содержит в себе датчики движения, таймеры, регуляторы влажности и т.д. Данные приспособления значительно упрощают эксплуатацию вытяжки и делают ее работу качественной, без вмешательства человека.

Вытяжка в ванную с обратным клапаном, позволяет предотвратить попадание постороннего запаха, мусора или грязи из улицы в помещение. Поэтому, при выборе вытяжки для ванной, лучше всего отдать предпочтение устройству с обратным клапаном.

Кроме того, в технических характеристиках вытяжки указывается уровень ее шума, старайтесь покупать модели с наименьшими показателями. Хотя, с целью обеспечения дополнительной звукоизоляции вентиляционные шахты обрабатывают специальными материалами, а возле вытяжки монтируют устройство в виде звукопоглощателя.

Выбор той или иной вытяжки для ванной следует проводить исходя из параметров самого помещения, частоты использования ванной или душа. Поэтому, для получения качественного результата, старайтесь учитывать все индивидуальные параметры ванной комнаты во время покупки вытяжного вентилятора.

Самым главным фактором правильного монтажа вытяжки в ванной комнаты является ее безопасность, так как ванная - это помещение с повышенной влажностью, вытяжка ни в коем случае не должна контактировать с водой. Не рекомендуем отдавать предпочтение дешевым моделям, которые могут причинить вред вашему здоровью.

Перед покупкой товара потребуется его техническую сертификацию и документы, подтверждающие его соответствие всем нормам пожарной безопасности. Если ванная достаточно большого размера, то рекомендуется установить в ней две вытяжки, нежели монтировать одну слишком мощную, так как ее работа будет менее эффективной.



Как установить вытяжку в ванной комнате: общие рекомендации

1. Рекомендуется устанавливать вытяжку в ванной комнате под потолком или на расстоянии не более 20 см от него. Старайтесь, что вытяжка располагалась напротив или наискось от двери. Таким образом, удастся организовать дополнительный приток воздуха, после его забора с помощью вытяжки.

2. Учтите, что от правильного выбора места установки вытяжки напрямую зависит ее производительность и качество функционирования вентиляционной системы, поэтому к монтажу данного устройства следует отнестись с особой ответственностью. Несмотря на то, что вытяжка может быть самой дорогой и высококачественной, нарушение технологии ее монтажа, приведет к снижению эффективности ее работы.

3. Если в ванной комнате уже имеется вентиляционный канал, то вытяжку следует монтировать именно в него. Пр этом, для его расширения рекомендуется применить инструменты, такие как молоток, зубило и болгарка.

4. Для фиксации вентилятора в вентиляционном проеме следует использовать жидкие гвозди, специальные крепления или саморезы. Выбирая способ крепления, руководствуйтесь индивидуальными параметрами помещения.

5. При правильном монтаже вентилятора он полностью оказывается в вентиляционном отверстии. На наружной части стены располагается вентиляционная решетка. Выбирая вытяжку для ванной комнаты, следите за тем, чтобы вентиляционная решетка полностью соответствовала общей стилистике интерьера или хотя бы была выполнена с ним в одной цветовой гамме.

6. Чтобы дополнительно герметизировать стык между решеткой и стеной и в то же время снизить шумопроизводительность устройства, следует воспользоваться герметиком на силиконовой основе. Он наносится на поверхность решетки перед ее фиксацией на стене.

7. Чтобы обеспечить включение и выключение вентилятора вручную, он подключается к отдельно отведенному включателю. Хотя возможен вариант обустройства подключения вытяжки к двух клавишному включателю, одна клавиша которого отвечает за включение света в ванной, а вторая - за работу вытяжки.

Совет: Перед фиксацией вентиляционной решетки, рекомендуем проверить правильность монтажа вытяжки в ванной комнате и ее работоспособность.

Вытяжка в ванную комнату установка - технологические особенности

Перед тем как сделать вытяжку в ванной комнате, следует определить наличие или отсутствие в ней вентиляционного отверстия. Если такое присутствует, то вытяжка монтируется непосредственно в него, в противном случае, необходимо обустроить дыру в стене или в потолке, для монтажа вытяжки. Подробнее об установке вытяжки в ванную комнату своими руками, узнаем из инструкции:

1. Рассмотрим вариант наличия вентиляционного канала в ванной. В таком случае, с него снимается решетка, далее производится проверка канала на работоспособность. Учтите, что это условие является обязательным, иначе, монтаж вытяжки на неработающем вентиляционном канале будет неэффективен.

2. При наличии в канале мусора, грязи, пыли - следует обязательно его прочистить. Для этих целей потребуется наличие специального инструмента или возможно, даже найма бригады специалистов, выполняющих такую работу.

3. При выборе вентилятора следует ранее учитывать размер вентиляционного отверстия. То, есть различия между размером вентилятора и отверстия должны быть минимальными.

4. Далее, с вентилятора снимается верхняя решетка, которая выполняет функцию фильтра и эстетически улучшает внешний вид прибора.

5. Воспользовавшись дюбелями или специальным клеем на полимерной основе, зафиксируйте вентилятор в стене. Предварительно рекомендуется произвести его подключение к электричеству и проверку его на работоспособность.

Совет: При выборе места установки вентилятора, старайтесь расположить его подальше от душа, места соприкосновения его с водой иди пола. Так как монтаж вытяжки в нижней части стены неэффективен.

В процессе эксплуатации вытяжки не следует забывать о том, что периодически необходимо производить чистку фильтров, расположенных под вентиляционной решеткой.

Как установить вытяжку в ванной комнате видео:

strport.ru

Как выбрать вентилятор для ванной: советы, рекомендации

Принудительная вытяжка в ванной комнате полезна для здоровья, самочувствия находящихся в ней людей и сохранности имеющегося оборудования. Правильный выбор такой системы зависит от анализа объема помещения и желания подключить удобные способы управления: ручной или автоматический. Далее остается только ознакомиться с вопросами, что такое вытяжка для ванной, как выбрать из существующих типов и уточнить возможность самостоятельного монтажа.

Для чего устанавливают вытяжку в ванную

Существующая система естественной вентиляции позволяет нормализовать влажность и температуру в помещении, особенно после приема горячего душа или ванны. Часто обычного потока воздуха недостаточно. Это приводит к нахождению человека в экстремальных условиях, что опасно для его здоровья. Осевший конденсат становится причиной окисления металлических поверхностей, пропитывания влагой полотенец.

И это еще не все неприятности, к которым может привести плохая естественная вентиляция воздуха ванной комнате. Ведь зачастую именно скопившийся конденсат после принятия душа/ванны становится причиной порчи мебели и образовании черной плесени в санузле.

Если правильно выбрать или установить вентилятор для вытяжки в ванной, то можно полностью избавить себя от всех этих неприятностей.

Важным моментом, как в действующей проточной вентиляции, так и в принудительной является защита помещения от проникновения посторонних запахов и пыли. Эффективность воздушного потока зависит от многих факторов: времени года, состояния шахты, наличия на крыше защитной конструкции от попадания птиц. Неплохим решением в этом случае будет бесшумный вентилятор для ванны с обратным клапаном, «запирающим» воздуховод извне. Он также спасет от проникновения потока высокого давления, созданного аналогичной системой, установленной у соседей.

Когда вытяжка в ванной просто необходима

В случае если в ванной комнате отсутствует естественная вентиляция воздуха, без вентилятора не обойтись. Проверить работу естественной вытяжки очень просто. Для этого достаточно поднести к вентиляционной решетке зажженную свечу или спичку. Если пламя сильное и тянется к решетке, то с вентиляцией у вас все в порядке. В противном случае вам все-таки стоит приобрести вентилятор для ванной комнаты.

К сожалению, многие пытаются решить эту проблему без лишних затрат. А именно стараются держать дверь в ванную постоянно открытой. Конечно, влажный воздух в этом случае покидает ванну, но в большинстве случаев он попадает не на улицу, как оно должно быть, а в остальные комнаты. Так что проблема просто переходит из одной комнаты в другую.

Как выбрать вентилятор для ванны

При выборе вентиляционного устройства для ванны необходимо в первую очередь учитывать следующие факторы:

  • квадратные метры помещения, для которого будет приобретен вентилятор;
  • количество проживающих в квартире/доме людей.

Сэкономить на электроэнергии вам поможет прибор с функцией регулировки мощности, а, при необходимости, и его полной остановки. Так как если в доме в течение дня жильцы отсутствуют, держать вытяжку включенной постоянно не имеет смысла.

Отличным вариантом для приобретения будет вентилятор со встроенным таймером и датчиком влажности. Он удобен тем, что вам не придется контролировать его включение и отключение. Как только влажность воздуха в ванной комнате поднимется до определенного уровня, прибор включится сам и выключится ровно через 30 минут.

Не лишним станет и если вентилятор будет оборудован защитой от брызг. Ведь брызги воды в результате пользования ванной могут вывести прибор из строя.

Если вы живете в многоквартирном доме, то стоит задуматься над приобретением вентилятора с обратным клапаном. Ведь в таких домах вытяжная система одна на несколько квартир. В этом случае клапан на вентиляторе запрет неприятный запах из квартир расположенных ниже и не позволит ему распространяться по вашей.

Чтобы вас не беспокоил гул по время работы прибора, можно приобрести бесшумный вентилятор для ванной. И воздух в ванной всегда чистый и никаких посторонних шумов.

Характеристики вытяжек для ванн: достоинства и недостатки

Несмотря на общий принцип работы, все системы по удалению воздуха можно подразделить на следующие:

  • использующие внешние вентиляторы для ванной комнаты;
  • с расположением вентилятора непосредственно в воздушном канале;
  • с вентилятором, встроенным внутрь корпуса, но с собственной декоративной выносной решеткой.

Наиболее простыми, дешевыми и уже реже применяемыми являются накладные на решетку воздуховода вентиляторы. Они создают большой воздушный поток, расстояние между лопастями и корпусом прибора достаточно большое для естественной вытяжки. Кроме того, при наличии хорошей тяги пропеллер будет легко вращаться по инерции. Ощутимые недостатки – большие выступающие габариты и сложность декоративной отделки.

В вопросе о том, как выбрать вентилятор для ванной, который не изменит существующий внешний вид помещения, стоит отдать предпочтение канальным вариантам. Такой моторчик с крыльчаткой обычно размещен в цилиндрическом корпусе. Он устанавливается за существующую декоративную решетку. К плюсам стоит отнести скрытость, компактные размеры, тишину работы. Из недостатков особенно заметно ослабление естественного потока при неработающем двигателе. Причина этого – в плотном размещении широких лопастей в кожухе, а также закрывание части канала конструктивными элементами.

Компромиссом между ними и самым распространенным сегодня вариантом будет бесшумный вентилятор для ванной с собственной выносной декоративной решеткой. Обычно такие системы выпускаются с установленной крыльчаткой перед каналом, что увеличивает мощность воздушного потока и облегчает естественную вытяжку.

Выбор способа запуска вытяжки в ванной

Запустить вентилятор для вытяжки в ванной можно вручную, нажатием кнопки. Объединять ее с кнопкой включения света просто, но неэффективно: выходя из душа, можно автоматически погасить свет. Самые простые конструкции выполняются с использованием кнопки старта внутри санузла. Монтаж концевика между торцом полотна двери и коробом опасен из-за высокой влажности помещения: вероятен быстрый выход из строя такого пускателя.

Наиболее удобны вентиляторы для ванной комнаты с датчиками влажности, таймером на выключение. Можно самостоятельно установить бесконтактный выключатель с пассивным инфракрасным датчиком, который запустит систему при нахождении в комнате человека. Стоит только узнать установленное в нем время задержки. Намного проще решить проблему, как выбрать вентилятор для ванной, приобретением готовых изделий с датчиками влажности и движения. Такие модели часто имеют несколько коммутируемых режимов работы двигателя.

Бесшумные вытяжки для ванн

Шумящая и мощная или тихая, но малоэффективная вытяжка для ванной – как выбрать из этого списка противоречий, зависит от поставленной цели и средств. Стоит лишь помнить, что по нормам днем уровень шума не должен превышать 55 дБ и 40 дБ ночью. Многие предпочитают совсем бесшумные вытяжки для ванн, так как современные вентиляторы для ванн гораздо мощнее минимальных стандартов.

Если хочется оставить интерьер нетронутым, то лучше приобрести систему, монтируемую в канал воздуховода. При небольшом объеме ванной надежней установить мотор с многошаговым выключателем, обеспечивающим различную мощность воздушного потока. Производительность вытяжки проще просчитать, умножив объем комнаты на десять. Обычно это от 80 кубометров в час.

Если вы до сих пор сомневаетесь в разумности приобретения вентилятора для ванной, подумайте о своем здоровье, здоровье своих близких, возможных затратах на покупку новой мебели в ванную и времени, которое вы потратите на борьбу с плесенью. Звучит удручающе, правда?

Даже самый дешевый отечественный вентилятор, при условии правильной установки и использования в соответствии с инструкцией, честно прослужит вам от 3 до 5 лет.

Полезное видео на тему: выбор вытяжного вентилятора

Читайте также:

vanna-prosto.ru
