Диаметр вытяжной трубы для вентиляции погреба: Вентиляция погреба с двумя трубами и с одной трубой: правила обустройства

Вентиляция погреба с двумя трубами

✅ Дата публикации: 15.03.2017 | 📒 Советы мастеру | 🕵 Комментариев нет

Вентиляция погреба своими руками

Содержание статьи:

• 1 Вентиляция погреба одной трубой
  • 1.1 Расчет вентиляции погреба
• 2 Вентиляция погреба с двумя трубами

Погреб в частном доме должен быть всегда сухим и хорошо проветриваемым. Только в таком случае можно утверждать о том, что жилое строение простоит долго, в нём всегда будет благоприятный микроклимат, а его стены и фундамент не будут сырыми.

Как видно, вентиляция погреба, очень важная составляющая, которой нужно уделить особое внимание ещё на этапе строительства дома. Но если так случилось, что постройка старая и вентиляция подлежит модернизации, то лучше не оттягивать время «на потом», а сразу же исправить все недочёты и ошибки.

Улучшить или создать новую вентиляцию в погребе можно по разным схемам, как простыми способами с использованием, например труб, так и сложными, с применением новейшего на сегодняшнее время оборудования предназначенного специально для этих целей.

Вентиляция погреба одной трубой

Самый простой способ создания вентиляции погреба одной трубой, когда устанавливается лишь вытяжка, без так называемого приточного канала. У этого способа вентилирования, есть как свои плюсы, так и минусы. Минусы прежде всего связаны с низкой производительностью вентиляции, из-за недостатка поступающего воздуха в погреб.

Поэтому, лучше всё-таки использовать двухтрубную систему вентиляции, обеспечив помещение двумя воздуховодами для подачи и удаления воздуха. Трубы для вентиляции погреба можно брать изготовленные из разных материалов, в том числе из пластика, асбеста и оцинкованного металла.

Расчет вентиляции погреба

Перед тем как начать модернизацию существующей вентиляции в погребе или создавать новую систему вентилирования, очень важно определиться с материалами для изготовления воздуховодов и с диаметром последних. Про материалы для изготовления воздуховодов было сказано выше, теперь что касается их сечения.

Для того чтобы эффективно отводить влажный воздух с погреба и подавать своевременно свежий его приток, сечение вентиляции должно быть правильно определено. Следует знать, что диаметр вытяжной трубы, необходимо подбирать таким образом, чтобы он был в несколько раз больше, чем площадь погреба.

К примеру, для вентиляции погреба площадью в 10 м², необходима будет вытяжная труба диаметром не менее 20 на 20 сантиметров. Это самый простой пример расчета диаметра воздуховодов для вентиляции погреба.

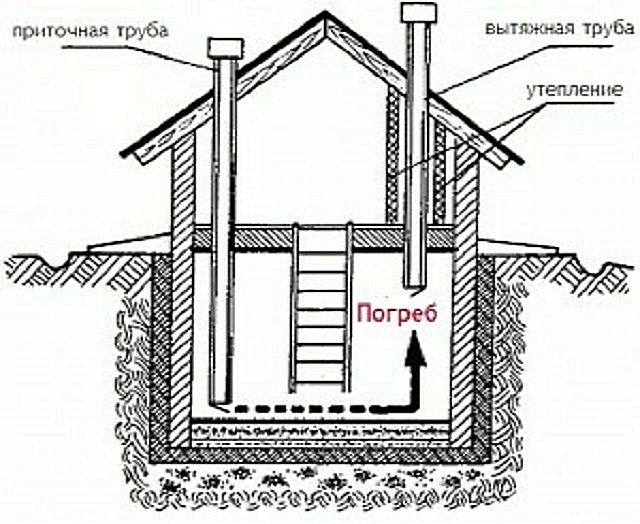

Вентиляция погреба с двумя трубами

Наиболее эффективной и хорошо эксплуатируемой, является вентиляция в погребе с двумя трубами, так называемая «естественная вентиляция». В таком случае, застоявшийся воздух, удаляется из помещения через выходной воздуховод, а некоторое количество свежего воздуха, напротив, попадает в погреб через входной.

Схема работы естественной вентиляции погреба очень проста, а для её реализации, потребуется:

1.  Протянуть вытяжную трубу к углу погреба и разместить её конец на расстоянии от пола в 1,5 метра.
2.  Другой конец вытяжной трубы, тянется наружу и располагается над коньковой планкой крыши. Можно в принципе и не тянуть так высоко вытяжную трубу, вентиляция погреба всё равно будет работать, однако эффективность её при этом — снизиться.
3.  Затем в противоположном углу погреба, на расстоянии в 0,5 метра от пола, устанавливается конец другой трубы, для подачи воздуха в помещение. Трубу приточного воздуховода, вытягивать наружу так высоко не нужно, как в случае с установкой вытяжного, достаточно будет поднять её край над землёй на расстояние в 1 метра.

Оценить статью и поделиться ссылкой:

Расчет схемы вентиляции погреба: разновидности и устройство

04 сентября 2018

• Разновидности вентиляционных систем для погреба
• Расчет вентиляционной системы
• Сечение воздуховода
• Устройство вентиляции в погребе

Подвальные помещения и погреба необходимо надежно защищать от застоявшегося воздуха, мороза и конденсата. Именно поэтому в подземных хранилищах делается качественная гидро- и теплоизоляция.

Также особое внимание нужно уделить схеме вентиляции погреба.

Приток чистого воздуха в подвальное помещение позволит предотвратить вероятность опасного скопления вредных газов и появления конденсата. Фрукты и овощи в процессе хранения выделяют большое количество влаги, а от нее необходимо избавляться как можно быстрее, чтобы не начались процессы гниения внутри помещения.

Правильно выполненная схема вентиляции подвального помещения базируется в первую очередь на автоматизированном контроле подачи чистого воздуха и удаления из помещения застоявшегося. Система вентиляции погреба в этом случае основывается на работе специального устройства, которое при помощи датчиков поддерживает требуемый влажностный и температурный режимы в подвальном помещении. Естественно, основным недостатком данного оборудования является его высокая стоимость

Произвести расчет вентиляции в погребе можно самостоятельно и делать все своими руками, не прибегая при этом к помощи специалистов и покупке дорогостоящего оборудования.

Разновидности вентиляционных систем для погреба

На сегодняшний день можно выделить две системы, которые пользуются наибольшей популярностью: естественная и принудительная вентиляция. Перед тем как

выбрать тип вентиляционной системы и смонтировать ее, необходимо произвести некоторый расчет.

Сперва следует выяснить общую площадь подвального помещения и высоту перекрытия. После получения нужных чисел делается достаточно простой расчет, в результате которого получается минимально допустимое сечение канала вентиляции для погреба. Пропорция практически для всех подвальных помещений одинакова: 25 квадратных сантиметров канала вентиляции на 1 квадратный метр погреба.



Расчет вентиляционной системы

В приведенном примере за основу будет взяты воздуховоды круглого сечения, которые выполняются из обычной трубы из поливинилхлорида (ПВХ). Если общая площадь погреба составляет 10 квадратных метров, то площадь воздуховода будет равняться произведению 10 на 25 квадратных сантиметров, то есть 250 квадратных сантиметров.

Далее нужно взять формулу площади круга S = πR², в соответствии с которой высчитывается необходимый радиус вентиляционной трубы. В нашем случае он будет составлять 8.9 сантиметров. Соответственно, диаметр используемой трубы должен быть 17.8 сантиметров. Если планируется монтировать воздуховоды прямоугольного сечения, то, в нашем случае, оно должно составлять примерно 16 сантиметров. Если Вам необходимо осуществить расчет для другой площади подвального помещения, то он будет аналогичен.

Расчет, приведенный выше, является весьма упрощенным, так как не учитывает интенсивность воздухообмена в помещении. Также во внимание нужно принимать тот факт, что оптимальное проветривание подразумевает под собой полную замену воздуха в погребе хотя бы 1 раз за полчаса.

Специалисты часто рекомендуют производить расчет сечения вентиляционного канала в подвальном помещении с учетом расхода воздуха. Для определения расхода воздуха также используется своя формула:

L=V*K, где

L – необходимое нам значение расхода воздуха.

V – общий объем подвального помещения.

K – значение, которое указывает на то, сколько раз за час воздух в помещении меняется.

Если, к примеру, высота подвального помещения составляет 200 сантиметров, то расход воздуха, посчитанный по выше указанной формуле, составит около 40 кубических метров в час.



Сечение воздуховода

При устройстве системы вентиляции в погребе расчет сечения вентиляционного канала необходимо проводить в обязательном порядке. Используемая формула для расчета:

S=L/(W*3600), где

S – площадью сечения канала.

L – расход воздуха (его расчет осуществлялся выше).

W равняется 1 метров в секунду (данный параметр означает скорость потоков воздуха, который берется по номиналу).



Сечение трубы в нашем случае будет рассчитываться следующим образом: 40/(1*3600)=0.0111 квадратных метров. Далее берем формулу R=√(F/π), из которой получаем значение радиуса, равное приблизительно 5.9 сантиметров. Диаметр в этом

случае необходимо взять с округлением в большую сторону (5. 9*2=11.8»12 сантиметров). Если ПВХ-труба имеет нестандартное прямоугольное или квадратное сечение, то ее размеры должны быть примерно 11х11 сантиметров (значения также окрунляются в большую сторону).

Естественно, все значения для системы вентиляции погреба, которые приводятся выше, являются приблизительными. Также число замены воздуха в помещении использовалось минимальное, иногда кратность воздухообмена может быть намного выше. Одновременно с этим нужно понимать, что излишнее проветривание и поступление большого количества чистого воздуха будет вызывать подсушивание продуктов, которые хранящихся в погребе. Именно поэтому все надо брать в меру, ведь «больше» вовсе не значит «лучше».

Если Вы не уверены в своих силах, то расчеты лучше доверить профессионалам, как и все работы по устройству вентиляции в погребе. Хоть данная работа и является не такой сложной, как строительство подвала или погреба, но в ней есть множество нюансов, которые нужно предусмотреть.



Устройство вентиляции в погребе

После полного расчета схемы вентиляционной системы для подвального помещения, можно начать непосредственный монтаж. Если планируется включить в систему две трубы, то одну из них нужно сделать вытяжной, расположив на расстоянии 150-180 сантиметров от пола. Вторая труба в этом случае будет приточной, поэтому ее нужно разместить на противоположной стене так, чтобы ее нижняя часть не доходила до пола примерно на 20-30 сантиметров. Это делается из-за того, чтобы по законам физики теплый воздух постепенно поднимался вверх. Именно в теплом воздухе содержится большее количество влаги, которая оседает на стенках подвального помещения, поэтому его нужно вовремя убирать из погреба.



Схема вентиляции погреба

Вся работа может быть проделана Вами самостоятельно. Очень важно сделать так, чтобы верхняя часть вытяжной трубы проходила через все перекрытия здания и возвышалась над кровлей на 20-50 сантиметров. Также выход трубы нужно закрыть колпачком (для предотвращения попадания осадков внутрь трубы и помещение подвала) и металлической сеткой (для предотвращения попадания в трубу насекомых и грызунов).

Популярные септики

«Септик Про» — официальный дилер

Компания «Септик Про» является официальным дилером ведущих брендов септиков:

Вентиляция погреба с двумя трубами и одной трубой: правила обустройства

Владельцы частных домов, как правило, используют погреб для хранения продуктов. Но из-за отсутствия окон помещение лишено нормального уровня воздухообмена. Это приводит к повышенной влажности, образованию плесени с плесенью, ускоренной порче продуктов, что очень неприятно, не так ли?

Хотите предотвратить подобные проблемы, но не знаете как? Мы подскажем вам решение – ведь правильно организованная вентиляция погреба двумя трубами поможет обеспечить приток воздуха. И вы можете сделать это самостоятельно.

Основные этапы работы и правила обустройства подробно рассмотрены в нашей статье. Материал дополнен наглядными фото-инструкциями и снабжен подробными видео-рекомендациями по организации оптимальных климатических условий в погребе. Изучив это, даже новичок сможет разобраться в основах установки вентиляционной системы дома.

Содержание статьи:

• Требования к подвалу
• Принцип естественной системы
• Рекомендации по выбору вентиляции
• Оборудование системы вентиляции
  • Вариант №1 — асбестоцементные конструкции
  • Вариант №2 — трубы металлические оцинкованные
  • Вариант №3 — трубы пластиковые
9001 Как определить диаметр трубы?
• Правила монтажа воздуховодов
  • Монтаж системы естественной вентиляции
  • Руководство по монтажу дымохода
  • Особенности комбинированной системы
• Оптимальный микроклимат в подвале
• Выводы и полезное видео по теме

Требования к подвалу

Подвал, как правило, есть в каждом частном доме. Многие жители частного сектора обустраивают в нем подсобные помещения, погреб, устраивают сауны, тренажерные залы, комнаты отдыха, что требует обустройства сложной системы.

Однако чаще всего подвал используется для хранения продовольственных запасов, которые хотя и нуждаются в определенном микроклимате, но не требуют устройства принудительной тяги.

В этом случае будет вполне достаточно сделать натуральный .

Отсутствие или недостаточная вентиляция подвала является основной причиной повышения влажности и образования плесени.

Тем не менее, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения.

Рассмотрим их подробнее:

1. Избегайте попадания в подвал с естественным освещением . В подвале не должно быть окон; допускается периодическое использование электрического освещения.
2. Организовать благоприятный температурный режим. Для этого устройте погреб так, чтобы одна его сторона соприкасалась с наружной стеной дома.
3. Обеспечить нормальный воздухообмен в помещении , что обеспечивается наличием вентиляции.
4. Поддержание влажности в помещении . Оптимальный показатель около 90%. Этот параметр также зависит от вентиляции.
5. Обеспечить хорошую гидроизоляцию для предотвращения проникновения грунтовых вод в подвал.

Из вышеприведенного перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция.

Но чтобы он эффективно функционировал и создавал оптимальный режим хранения продуктов, необходимо соблюдать определенные правила его установки.

Наиболее элементарной системой вентиляции являются форточки, которые устанавливаются в подвале с противоположных сторон дома. Они подходят для небольших погребов с высотой потолков не более двух метров. Чтобы в погреб не попал мусор и не заползли грызуны, откройте отверстия решеткой

Недостаточная вентиляция помещения приводит к повышению влажности и образованию плесени, избыток может вызвать излишнюю сухость подвала, что также негативно скажется на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размера и особенностей помещения.

Фотогалерея

Фото

Независимо от статуса и назначения подвала в нем должен быть организован нормальный воздухообмен

Частично или полностью заглубленные в землю должны получать воздух в объеме, необходимом для дренажа и вентиляции

Из подвалов и подвалов должно беспрепятственно выходить столько воздуха, сколько подается через приточное устройство в единицу времени

Способом наведения движение воздуха, системы вентиляции делятся на искусственные и естественные. В первом случае воздух движется под действием вентиляторов, во втором — за счет сил гравитации

Вентиляция подвалов и подвалов предотвратит намокание и постепенное разрушение строительных конструкций, которые в формате подвалов служат подземной частью основание дома

В случае устройства подвала или подвала для эксплуатации в качестве жилого или служебного помещения требуется искусственное сооружение, т.е. механическая вентиляция

В подвалах и подвалах, предназначенных исключительно для хранения заготовок и других припасов, достаточно устроить естественную систему

В системах механической вентиляции вентилятор может устанавливаться как на приток, так и на вытяжку. Но работает либо только вытяжка, либо приток

Вентиляция — обязательно для погребов и подвалов

Приточное отверстие в подвале дома

Асбестовая вытяжная труба из подвала

Устройства механической вентиляции

Разрушение строительных конструкций

Вентиляция подвала

Вентиляция подвалов продуктами

Принцип однотрубной вентиляции3 естественной системы

Работа естественной системы вентиляции основана на физических законах. Разница температур внутри здания и на улице приводит к движению воздушных потоков и постоянному воздухообмену.

Теплый воздух изнутри устремляется к потолку, а его место занимают холодные воздушные массы, поступающие с улицы.

На рисунке показано распределение потоков теплого и холодного воздуха в закрытом подвале при использовании приточно-вытяжной вентиляции

В подвале нет окон и других отверстий для входа и выхода воздуха. Для организации постоянной циркуляции воздуха в закрытом помещении необходимо оборудовать его вытяжными и приточными воздуховодами.

Первый служит для удаления теплого застоявшегося воздуха из подвала, второй — обеспечивает приток свежего холодного воздуха с улицы.

Для обеспечения оптимальной температуры в помещении и хорошей теплопередачи вентиляционные каналы должны располагаться как можно дальше.

Чем большее расстояние проходит воздушный поток, тем лучше и лучше проветривается помещение.

Приточно-вытяжные каналы должны быть установлены так, чтобы воздуху было где «нагуляться». Это поможет создать хороший воздухообмен в помещении и необходимый температурный режим для хранимых продуктов.

Рекомендации по выбору вентиляции

При проектировании системы необходимо учитывать несколько важных моментов. Работа естественной вентиляции во многом зависит от климатических особенностей местности, времени года, температуры наружного воздуха.

Наиболее эффективен зимой, так как в холодное время года большая разница между температурой внутри и снаружи, что обеспечивает хорошую циркуляцию воздуха.

Фотогалерея

Фото

В идеале система вентиляции разрабатывается на этапе проектирования, чтобы при строительстве погреба или заливке фундамента были заложены гильзы для вентиляционных отверстий

Если заложенная при строительстве вентиляция малоэтажного дома не справляется с обязательствами, допустима модернизация системы: увеличение расхода за счет дополнительных воздуховодов, установка вентиляторов, строительство воздуховодов

Если вентилятор установлен во впуск, капот естественно перетянут. Свежий воздух просто вытесняет воздух в подвале

Если вентилятор подключен к вытяжной трубе, он работает на «выброс» воздушной массы. Освободившееся место сразу же стремится заполнить воздух с улицы, поступающий через воздухозаборник

Установка вентиляционных отверстий при строительстве

Усиленная вентиляция и вентиляция

Вентилятор приточный

Вентилятор вытяжной

Но при этом есть риск чрезмерного увеличения воздухообмена, что не есть хорошо, т. к. может привести к замерзанию погреба, а соответственно и хранящихся там продуктов. Поэтому необходимо следить за температурой и при ее значительном снижении закрывать продукты.

В летний период, когда разница между температурным режимом внутри и снаружи минимальна, циркуляция воздуха может полностью прекратиться. Поэтому приточно-вытяжная система, основанная на принципе естественной вентиляции, не подходит для установки в регионах с жарким климатом.

В таких климатических условиях необходимо использовать комбинированную систему вентиляции.

Для обустройства вентиляции небольшого погреба можно ограничиться одной трубой. Но для того, чтобы он мог одновременно работать на выпуск и забор воздуха, он должен быть разделен по двум вертикальным каналам на два канала.

Каждый канал имеет свой клапан, который регулирует интенсивность и скорость притока и оттока воздушного потока.

Функционирование такой вентиляции можно проверить, приложив бумажку к каждому отверстию.

При устройстве однотрубной вентиляции труба разделяется на два самостоятельных канала, один из которых служит для приема уличного воздуха, а другой предназначен для удаления теплых воздушных масс из помещения

Оборудование системы вентиляции

Для обустройства из вентиляционных каналов применяют — асбестоцементные, пластмассовые или оцинкованные металлические — квадратного, реже круглого сечения.

Вариант №1 — асбестоцементные конструкции

Асбоцементные трубы устойчивы к коррозии, выдерживают мороз и влагу, имеют длительный срок службы. Такие трубы имеют достаточную длину, что позволяет монтировать воздуховод без сварки.

Асбестоцементные трубы имеют много преимуществ, но при их транспортировке и монтаже необходимо соблюдать осторожность, так как они хрупкие и могут сломаться.

Вариант №2 — трубы металлические оцинкованные

Трубы оцинкованные имеют малый вес и относительно небольшую стоимость, они устойчивы к коррозии и просты в монтаже.

Цинкование подходит для влажных помещений, где будет служить надежно и долго при подходящих условиях эксплуатации, но при их нарушении возможно повреждение цинкового покрытия.

Трубы стальные оцинкованные часто используют в качестве воздуховода при организации вентиляционной системы своими руками. Основное их достоинство — легкий вес и простота монтажа

Вариант №3 — пластиковые трубы

Чаще всего для организации вентиляции используют. Гладкая внутренняя поверхность обеспечивает хорошую циркуляцию воздуха.

Пластиковые воздуховоды не нуждаются в чистке и не ржавеют, срок их службы более двадцати лет, а цена заметно ниже, чем у труб из других материалов.

Основным недостатком пластиковых конструкций является высокая горючесть материала, поэтому их нельзя устанавливать в помещениях, где возможно повышение температуры до предела

Как определить диаметр труб?

Определяющим фактором эффективности вентиляции является пропорциональность сечения воздуховода площади помещения, в котором он установлен. Рассчитать необходимый размер трубы несложно.

Специалисты советуют придерживаться следующего правила: на 1 кв.м. подвал нужно 26 кв.см. разделы.

Получается, что на каждый сантиметр диаметра трубы приходится 13 квадратных метров. см. разделы. Исходя из этого, можно рассчитать нужный диаметр трубы по следующей формуле:

(S погреб × 26) ÷ 13

Например, при квадратуре ( S ) если помещение 8 кв.м. ., получается, что для погреба нужно приобрести трубу диаметром 16 см

(8×26) = 208 ÷ 13 = 16 см .

Если в подвале установлена ​​однотрубная вентиляция, то диаметр воздуховода должен быть больше. В этом случае для цоколя этого участка рекомендуется использовать трубу сечением 17 см.

Вас также может заинтересовать информация по расчету площади воздуховодов, рассмотренная в .

Правила устройства воздуховодов

Для организации системы приточно-вытяжной вентиляции. Для обеспечения равномерной циркуляции воздуха используются трубы одинакового диаметра. Допускается установка дымохода несколько большего сечения для ускорения вывода застоявшегося воздуха.

Воздуховоды располагаются на значительном расстоянии друг от друга в противоположных стенах помещения. Таким образом создаются максимально благоприятные условия для проветривания погреба.

Желательно, чтобы по трассе труб было как можно меньше, а еще лучше не было изгибов и поворотов.

Чем дальше трубы друг от друга, тем лучше воздух циркулирует по подвалу

В одном из углов подвала установлена ​​вытяжная труба. Его нижний конец должен находиться у самого потолка (около 1,5 м от пола погреба), чтобы весь теплый воздух, идущий в верхнюю часть помещения, полностью выводился наружу.

Воздуховод проходит через все помещения дома и выводится на крышу на высоте полутора метров над коньком.

При прохождении воздушных масс в трубе скапливается конденсат, а зимой внутри нее образуется иней. Чтобы этого избежать, необходимо утеплить воздуховод, расположенный на улице.

Для этого сверху надевается труба большего размера, а в образовавшееся пространство помещается любой утеплитель.

Выход закрыт мелкой сеткой. Но лучше всего на головке трубы, вокруг которой создается искусственное давление, способствующее усилению тяги.

Если приточный воздуховод выходит через крышу, необходимо, чтобы его входное отверстие располагалось ниже края вытяжной трубы

Приточный воздуховод располагается в другом углу подвала, его открытый конец должен возвышаться над цокольный этаж на 40-50 см. Необходимо, чтобы отверстие подающей трубы было на один метр ниже выхлопной трубы. Трубу можно провести через дом и выйти на крышу здания.

Следует учитывать, что впускной патрубок на крыше также должен быть ниже вытяжного, в этом случае создается большая разница давления воздуха на входе и выходе, что способствует увеличению тяги и улучшению воздушного потока. Поэтому внешний край трубы приподнимают на крышу не выше 20-25 см.

Приточное отверстие выводят через стену наружу дома на расстоянии около 30 см от земли

Часто при устройстве подвала под жилым домом приточный воздуховод выводят через подвал в отверстие, сделанное во внешней стене здания.

Снаружи на подающую трубу надевается решетка, препятствующая попаданию в отверстие пыли и мусора и не позволяющая грызунам попасть в погреб.

Внутри подвала в каждом воздуховоде должны быть установлены специальные заслонки, открытие или закрытие которых регулирует интенсивность притока и оттока воздуха.

Подводящую трубу можно вывести из подвала, установив снаружи дома. В этом случае отверстие воздуховода приподнимают над землей примерно на 80 см

Установка системы естественной вентиляции

Проектировать и устанавливать систему вентиляции желательно на этапе строительства дома. В этот период все работы намного проще, чем установка воздуховода в готовый короб.

Однако это не всегда возможно, часто воздуховод устанавливается в уже готовую конструкцию.

Если при строительстве погреба прокладывается вентиляция, в земле делается углубление для прокладки вытяжного канала. В кирпичной кладке оставляют отверстие, куда выводится труба

Если монтаж вентиляции производится в отдельном погребе, то в его перекрытии делается отверстие, куда выводится вытяжная труба. Его укрепляют внутри и снаружи помещения в соответствии с рекомендациями, данными выше.

При устройстве вентиляции подвала, расположенного под жилым домом, вытяжной канал должен быть установлен в месте выхода общедомового вентиляционного канала на крышу здания.

На противоположной стороне подвала в потолке или в верхней части стены делается отверстие для установки приточной трубы. В отдельном подвале трубу выводят на крышу ниже уровня вытяжного канала.

В подвале под жилым домом сделан вывод на наружную стену здания. Внутри подвала труба опускается на расстояние 30-50 см от пола.

Вытяжной канал подвала, расположенного под домом, как правило, встраивается в общий канал, а приточный выводится в боковую стену

После монтажа приточных и вытяжных каналов необходимо закрыть их наружные отверстия, а внутри труб установить заслонки. Конденсат может скапливаться в выпускном канале даже при утеплении в сильные морозы, поэтому рекомендуется установить внизу трубы кран для слива воды.

Для проверки работы системы вентиляции к входному отверстию необходимо приложить тонкую бумагу. Если воздуховод работает нормально, лист будет развеваться.

Руководство по установке дымохода

Рассмотрим практичный вариант усиления вентиляции подвала за счет установки высокой вытяжной трубы.

По более ранним расчетам такое решение увеличит вытяжку, а кроме того, позволит выйти из зоны ветрового подпора, создаваемого соседними постройками и деревьями. Как и планировалось, труба устанавливается на вентиляционный канал:

Галерея изображений

Фото

Для увеличения вытяжки мы приобрели полимерную трубу и крепеж. Трубу обрезали до 2,1 м, так как она будет монтироваться на вытяжной шкаф

Для предохранения вентиляционного канала от взвешенных в воздухе насекомых, птиц, пыли и копоти к верхнему краю трубы крепится дефлектор

Отступив от верха трубы примерно на 1/4 всей длины закрепите хомут, к которому будут крепиться удлинители. Показанный в примере хомут составлен из двух обычных, взяты только детали с петлями

На поверхности вентиляционного канала отмечено отверстие, необходимое для установки вентиляционной трубы.

Все необходимое для формирования и обустройства отверстия для установки трубы переносится на крышу

Согласно маркировке вырезается отверстие в перекрытии вентиляционного канала

Если отверстие не позволяет вентиляционной трубе устанавливаться строго вертикально, регулируется

Чтобы не повредить полимерную трубу при монтаже, в отверстие устанавливается асбестовая направляющая

Шаг 1: Приобретение аксессуаров для усиления вытяжки

Этап 2: Установка дефлектора для защиты от внешних воздействий

Этап 3: Фиксация хомута натяжными петлями

Этап 4: Разметка места устройства отверстия для трубы

Этап 5: Перенос инструментов и приспособлений на крышу

Шаг 6: Формирование отверстия с помощью болгарки

Шаг 7: Подкорректировать отверстие при необходимости

Шаг 8: Установка в направляющем отверстии

По завершении сборки непосредственно выхлопной трубы и устройства, отверстия для его установка начать установку.

Для защиты от порывистого ветра высокая труба будет усилена распорками:

Галерея изображений

Фото

На анкерах шайбы, входящие в комплект, заменены на усиленные

Для расположения анкеров, выбираются наиболее подходящие точки. В них просверливают отверстия, расставляют анкеры и обрабатывают вокруг герметиком.

Металлический трос продевается через проушину анкера и жестко фиксируется тросовой стяжкой двумя болтами

С помощью талрепов тросы крепятся к закрепленному на трубе хомуту, что позволяет подтянуть их в случае ослабления

Вокруг трубы зазоры задувают пеной, стараясь заполнить как пространство между направляющими и потолок воздуховода, и зазор между пластиковой и асбестовой трубой

Пока пена не застыла, положение трубы можно немного подкорректировать. Должна стоять строго горизонтально

После застывания пенопласта обрезать лишнее, стараясь придать ему форму усеченного конуса

После обрезки излишков пены этот своеобразный конус обрабатывается битумной мастикой.

Шаг 9: Замена шайбы на анкерах на усиленную версию

Шаг 10: Установка анкеров в наиболее подходящих точках

Шаг 11: Крепление кабеля через анкерную проушину

Шаг 12: Закрепление кабеля на трубе со стропами

Шаг 13: Продувка отверстий пеной

Шаг 14: Выравнивание конструкции при необходимости

Шаг 15: Обрезать излишки пены

Шаг 16: Обработка основания конструкции мастикой

Домашний умелец, разработавший и реализовавший эту идею, в качестве дополнения поставил на воздухозаборник вентилятор. Таким способом он улучшил воздухообмен, благодаря чему быстро избавляется от влаги в затопленном в период паводка погребе.

Особенности комбинированной системы

В тех случаях, когда вентиляция естественного типа не справляется со своими функциями, применяется более совершенная комбинированная система вентиляции.

На его работу не влияют различные природные факторы, он не зависит от разницы температур внутри и снаружи здания и может эффективно функционировать круглый год.

Комбинированная вентиляция оборудуется так же, как и естественная: с помощью приточно-вытяжных труб.

Дополнительно в вытяжной канал монтируется вентилятор, который способствует быстрому выдуванию застоявшегося воздуха из подвала, вместо которого в подвал поступает чистый уличный воздух.

В больших помещениях устройство также устанавливается в приточный воздуховод. В подвалах небольшой площади ставить вентилятор на приточный канал для постоянной работы экономически нецелесообразно, так как будет большой расход электроэнергии.

С помощью вентилятора, установленного на входе приточного воздуховода, можно быстро осушить помещение, если естественная вентиляция плохо справляется с этой задачей.

На рисунке показано, как должен быть установлен канальный вентилятор в вытяжном канале

Для оснащения комбинированной системы используются вентиляторы мощностью до 100 Вт. Для монтажа подходят канальные и осевые устройства. Первые удобны тем, что отличаются экономичностью в эксплуатации и не требуют больших энергозатрат. Их можно установить в любом месте воздуховода.

К числу наиболее эффективных относятся устройства с амплитудным двигателем.

Осевые вентиляторы обеспечивают более мощный поток воздуха, но требуют гораздо больше энергии. При установке устройств такого типа рекомендуется также монтировать в трубу, перекрывающую поступление холодного воздуха в помещение.

Оптимальный микроклимат в подвале

Для сохранения продуктов необходимо создать в подвале благоприятный микроклимат. Большое значение имеет уровень влажности в помещении.

Оснащение погреба системой вентиляции, несомненно, важное, но далеко не единственное условие поддержания оптимальной влажности и необходимого температурного режима.

Необходимо сделать хорошую гидроизоляцию подвала и периодически проводить ряд мероприятий по его осушению. Есть несколько способов избавиться от лишней влаги.

При повышенной влажности воздуха нужно чаще проветривать подвал. Особенно это актуально летом, и если в погребе установлена ​​естественная вентиляция.

Чтобы избавиться от сырости и понизить уровень влажности в подвале, необходимо проветрить его, открыв входной люк

Для просушки подвала можно использовать простые, но достаточно эффективные методы. Например, обычная крупная соль и негашеная известь хорошо впитывают влагу. Их можно занести в подвал и оставить там на некоторое время.

Еще один старинный метод, который использовали наши бабушки, заключался в том, чтобы поставить зажженную свечу рядом с выхлопной трубой. Пламя создает в воздуховоде сильный сквозняк, за счет чего ускоряется циркуляция воздушного потока.

Этот способ работает только в небольшом погребе, и даже при таком условии на просушку помещения уйдет несколько дней.

Чтобы свеча не упала, ее необходимо установить на ровную металлическую поверхность

Просушить погреб можно электронагревателем, либо вентилятором, который устанавливается посреди комнаты. Но все эти способы достаточно дороги, т.к. требуют больших затрат электроэнергии.

Иногда наоборот нужно повысить влажность в подвале. В этих случаях можно распылять воду с помощью пульверизатора. Хороший метод – поставить в подвал ящик с мокрым песком или насыпать на пол опилки, их необходимо периодически сбрызгивать водой.

Выводы и полезное видео по теме

Как обустроить систему естественной вентиляции в подвале вы можете узнать из следующего видео:

Различные способы осушения подвала представлены в следующем видео:

Как установить вентилятор в воздуховод вы узнаете из следующего видео:

Погреб — закрытое невентилируемое помещение, в котором создаются неблагоприятные условия, способствующие образованию плесени, грибка и сырости.

Избавиться от негативных процессов можно только одним способом – оборудовав эффективную систему вентиляции. Для чего не обязательно иметь специальные знания, с этой задачей справится практически каждый мужчина.

Вы знаете другой способ организации вентиляции и эффективно его применяете не один год? Ваша система вентиляции подвала отличается от вариантов, рассмотренных в нашей статье? Пожалуйста, расскажите об этом людям, которые впервые столкнулись с этой проблемой — оставляйте свои комментарии здесь.

5 Часто задаваемые вопросы по вентиляции безбакового водонагревателя

Все больше и больше домовладельцев видят преимущества вентиляции газовых водонагревателей по сравнению со стандартными водонагревателями с накопительным баком. Безрезервуарные продукты значительно улучшают эффективность, стоимость и безостановочную производительность по сравнению с резервуарными аналогами.

Но, несмотря на то, что они видят преимущества, вопросы или неправильные представления об установке могут удерживать некоторых домовладельцев — и их сантехнических подрядчиков — от перехода на безбаковую систему.

«То, что было проблемой, — это необходимость вентиляции», — говорит Дэвид Федерико, бренд-директор производителя безбакового топлива Rinnai America. «В зависимости от того, где установлен водонагреватель, это может увеличить стоимость и сложность проекта».

Ранние устройства, по его словам, требовали вентиляции из нержавеющей стали, что значительно увеличивало затраты на установку. Но сегодня достижения в безрезервуарных конструкциях, в том числе внедрение конденсаторных агрегатов, предоставляют подрядчикам большую гибкость в выборе вентиляционных материалов и вентиляционных конструкций.

Узнайте ответы на эти пять наиболее часто задаваемых вопросов, касающихся вентиляции водонагревателей без резервуара, чтобы понять эти возможности и с уверенностью порекомендовать модернизацию без резервуара для пропана.

В. Как определить, какие вентиляционные материалы использовать?

A. В большинстве случаев ПВХ является отличным вентиляционным материалом. Это самый дешевый вариант и его легко установить. И это хороший повод подумать о высокоэффективной конденсационной установке.

«Конденсаторные блоки с более высокой эффективностью обычно позволяют использовать пластиковые вентиляционные отверстия, в то время как для продуктов со средней эффективностью без конденсации обычно требуется металл», — говорит Тревор Пинто, менеджер по продукции производителя водонагревателей Bradford White. «Вы всегда должны обращаться к руководству по установке и эксплуатации, которое поставляется с устройством, и к местным органам власти, имеющим юрисдикцию (AHJ), просто на всякий случай».

Причина такой разницы в том, что блоки с более высоким КПД повторно используют тепло выхлопных газов, что делает выхлопные газы более холодными. Агрегаты с более низкой эффективностью имеют более высокую температуру выхлопных газов, превышающую предел для ПВХ. «Предел для труб из ПВХ составляет 149 градусов по Фаренгейту», — говорит Дэвид Хоскин, национальный менеджер по обучению в Navien.

«Если температура выхлопных газов выше, вы должны решить проблему вентиляции другим способом». И проверьте свой местный кодекс: в некоторых областях ПВХ больше не разрешен, говорит Хоскин.

Хоскин добавляет, что если выхлоп превысит допустимую температуру, ПВХ начнет разрушаться, что нарушит целостность вентиляции. Он рекомендует безрезервуарное устройство со встроенным защитным механизмом, который отключает устройство только в том случае, если температура превысит пределы для ПВХ.

Безрезервуарный водонагреватель Rinnai Sensei предлагает 14 возможных конфигураций вентиляции и может использовать вентиляцию из ПВХ, хлорированного поливинилхлорида (ХПВХ) или полипропилена.

Трубы из хлорированного поливинилхлорида (ХПВХ) и вентиляция из полипропилена устраняют эту проблему. Они переносят более высокие температуры до 194 градуса и 230 градусов по Фаренгейту, соответственно, и может использоваться с безрезервуарными конденсаторными установками. Однако полипропилен обладает большей коррозионной стойкостью и полностью пригоден для вторичной переработки. Меньший вес и большая гибкость делают его подходящим выбором для многих применений.

В. Какой диаметр трубы требуется для вентиляции?

A. В зависимости от эффективности большинство производителей одобряют несколько диаметров для своих приборов. Но общая длина впуска и выпуска может сделать более экономичным использование меньшего размера вентиляционного отверстия. Всегда важно просматривать руководство по установке и эксплуатации устройства, чтобы убедиться, что вы выбрали подходящий размер вентиляционного отверстия, чтобы избежать проблем в будущем. Производитель, например, может разрешить выбор 2-дюймового или 3-дюймового диаметра вентиляционного отверстия, но затем ограничить 2-дюймовую трубу до 60 футов, а 3-дюймовую трубу до 150 футов.

В. Как уменьшить проникновение через стену?

A. Национальный кодекс предписывает газовым приборам иметь 50 кубических футов воздуха для горения на 1000 британских тепловых единиц. Если в помещении, где установлен водонагреватель, имеется достаточное количество воздуха для горения, впускной клапан не нужен. Но если в помещении не хватает достаточного количества воздуха для горения, подрядчики могут выбрать установку с прямой вентиляцией и с вытяжным, и с впускным клапаном, чтобы втягивать воздух снаружи.

Впускной и выпускной патрубки должны располагаться достаточно далеко друг от друга, чтобы выхлопные газы не втягивались внутрь. «Для правильной работы установкам нужен хороший чистый воздух для горения, — говорит Хоскин.

Комплекты концентрических вентиляционных отверстий могут свести проникновение к минимуму, позволяя впускным и выпускным вентиляционным отверстиям одновременно проходить через боковую стенку. «По сути, это вентиляционное отверстие внутри вентиляционного отверстия», — говорит Федерико.

Этот тип вентиляции имеет больший диаметр трубы. «Но вместо того, чтобы делать два отверстия меньшего размера, вы делаете одно отверстие большего размера», — говорит Пинто. «Это может быть преимуществом в здании, построенном из материала, который трудно прорезать. Более эффективно и экономично вырезать одно отверстие, чем два».

Подрядчики могут использовать существующую канавку или втулку для выпуска выхлопных газов через старую вентиляцию. Однако Пинто говорит, что это работает только в том случае, если безбаковый водонагреватель одобрен для того же вентиляционного материала, размера трубы, минимальной и максимальной длины и одобрен местным AHJ.

Комплекты концентрических вентиляционных отверстий могут свести проникновение к минимуму, позволяя впускным и выпускным вентиляционным отверстиям одновременно проходить через боковую стенку.

В. Если используется несколько безбаковых водонагревателей, требуются ли для каждого из них отдельные впускные и выпускные отверстия?

A. Несколько устройств могут иметь общую вентиляцию. Это означает, что подрядчики могут объединить впускные и выпускные отверстия в две общие трубы.

«Если бы у меня было четыре устройства и я не мог бы использовать общую вентиляцию, у меня было бы восемь проходов через стену», — говорит Хоскин. «Но с общей вентиляцией я могу поместить их все в одну выхлопную трубу и одну впускную трубу и иметь два прохода».

Чем больше единиц, тем больше диаметр общего вентиляционного отверстия. Подрядчикам может понадобиться 6-дюймовая труба вместо 3-дюймовой. Подрядчики могут сэкономить деньги, используя трубы меньшего диаметра, пока вентиляция не соединится с общей вентиляцией.

Если вас беспокоит эстетический вид, подрядчики могут вывести общий воздухозаборник на одну боковую стенку, а общий воздуховыпускной патрубок на другую. Не все производители одобряют это, поэтому важно проверить требования к установке. Подрядчики также могут связать их вместе с помощью концентрического вентиляционного комплекта.

Общая вентиляция не одобрена для всех безбаковых приборов. «Убедитесь, что вы заранее исследуете и знаете, что ваш продукт может и чего не может», — говорит Пинто.
