1Д601 Станок токарный настольный. Паспорт, схемы, характеристики, описание

Сведения о производителе токарного настольного станка 1Д601

Производителем настольного токарного станка 1Д601 является Кироваканский завод прецизионных станков г. Кировокан (сегодня г. Ванадзор), Армения.

Основным назначением станка было обучение токарному делу в школах, профтехучилищах, техникумах, широко используются в лабораториях, учебных и ремонтных мастерских.

В настоящее время выпуск станков прекращен.

Станки, выпускаемые Кироваканским заводом прецизионных станков

  • 1Д601 — станок токарный настольный Ø 125
  • 1Е604 — станок токарно-винторезный повышенной точности Ø 200
  • 2М103П сверлильный настольный Ø 3
  • 16Б05П — станок токарно-винторезный повышенной точности Ø 250
  • 16В02А — станок токарный настольный повышенной точности Ø 140 х 275
  • 16Т02П — станок токарный настольный повышенной точности Ø 125
  • 16Т04А — станок токарный особо высокой точности Ø 200 х 350
  • 16У03П — станок токарно-винторезный повышенной точности Ø 160
  • 16У04П — станок токарно-винторезный повышенной точности Ø 200
  • 1600 — станок токарный настольный повышенной точности Ø 100
  • 1603 — станок токарно-винторезный повышенной точности Ø 160
  • С-155, СА-155 — станок сверлильный настольный Ø 3
  • С-193 — станок токарный настольный повышенной точности Ø 200
  • С193н — станок токарный настольный повышенной точности Ø 200

1Д601 Настольный токарный станок.

Назначение, область применения

Настольный токарный станок 1Д601 предназначается для различных токарных работ по дереву, пластмассам и металлу, выполняемых в патроне и в центрах.

Область применениятокарного станка 1Д601 — школьные и походные мастерские технические училища, лаборатории, а также в домашних условиях для любителей токарного дела и конструкторов-моделистов, что поможет использовать время досуга для развития трудовых навыков и изобретательности.

Настольный токарный станок 1Д601 позволяет производить следующие виды работ:

  • Проточку и расточку цилиндрических и конических поверхностей
  • Подрезку торцов
  • Отрезку
  • Сверление и ряд других работ

Шпиндель станка 1д601 получает 3 скорости вращения от асинхронного электродвигателя через 3-х ступенчатый шкив.

Передний конец шпинделя имеет резьбу М27х3 для установки промежуточного фланца с токарным патроном


Основные характеристики токарного станка 1д601

Производитель: Кироваканский завод прецизионных станков, г. Кировокан (сегодня г. Ванадзор).

Токарный станок 1Д601 производился в 1971-1976 по ГОСТ 7599-72.

  • Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной — Ø 125 мм;
  • Наибольший диаметр точения заготовки типа Вал над верхней частью суппорта — Ø 75 мм;
  • Расстояние между центрами — 180 мм;
  • Наибольшая длина обтачивания при одной установке суппорта — 55 мм;
  • Питающая сеть — 220 В;
  • Электродвигатель привода шпинделя — однофазный АВЕ-071-4; 0,180 кВт; 1400 об/мин;
  • Вес станка — 30
    кг.

Передняя бабка и шпиндель токарного станка 1д601

  • Конец шпинделя резьбовой — М27х3 мм
  • Стандартный диаметр токарного трехкулачкового патрона — Ø 80 мм
  • Диаметр сквозного отверстия в шпинделе — Ø 10,2 мм;
  • Наибольший диаметр обрабатываемого прутка — Ø 10 мм;
  • Внутренний (инструментальный) конус шпинделя — Морзе 2;
  • Обороты шпинделя — 700, 1400, 2800 об/мин;
  • Передняя опора шпинделя — радиальные шарикоподшипники № 46205 2 шт;
  • Задняя опора шпинделя — радиальный шарикоподшипник № 205 1 шт;
  • Смазка подшипников — густая смазка ЦИАТИМ-201 ГОСТ 6257;
  • Торможение шпинделя — нет;

1Д601 Общий вид токарного станка

Фото токарного настольного станка 1д601

Фото токарного настольного станка 1д601

Фото токарного настольного станка 1д601

Фото токарного настольного станка 1д601

Фото токарного настольного станка 1д601


1Д601 Конструкция токарного станка

Конструкция токарного настольного станка 1д601

Конструкция токарного станка 1Д601. Смотреть в увеличенном масштабе

Станина токарного станка 1Д601

Станина (дет. 0111) представляет собой отливку с призматическими направляющими. В левой части станины имеются два отверстия для крепления передней бабки, а в нижней плоскости 2 отверстия M10 для крепления станка к столу Т-образный паз в станине служит для закрепления задней бабки в нужном положении

Призматические направляющие станины обеспечивают совпадение оси шпинделя передней бабки с осью пиноли задней бабки. Вертикальная направляющая (место I) служит для установки суппорта.

Передняя бабка (узел 02—00) крепится на направляющих станины при помощи 2-х шпилек и гаек (дет. 21 и 19). В качестве передней опоры шпинделя применены два радиальных упорных шарикоподшипника № 46205. Задняя опора представляет собой радиальный шарикоподшипник № 205. Сборка деталей передней бабки производится в корпусе (дет. 0211) и затягивается гайкой (дет 0216).

Передняя бабка токарного станка 1Д601

С 2-х сторон корпус закрывается крышками (дет. 0217 и 0218) с уплотнительными кольцами (дет. 0219 и 0220) и прокладками (дет. 0222), предотвращающими утекания смазывающего масла из корпуса.

3-х ступенчатый шкив (дет. 0212) установлен консольно на конце шпинделя и передает вращение шпинделю от электродвигателя через синтетический плоский ремень. Передний внутренний конус шпинделя под центр выполнен конусом Морзе КМ2, а задний конус для оправки заточного устройства — под углом 40° с посадочным диаметром 10А.

На передний конец шпинделя надевается шайба патрона (дет. 0751) по резьбе шпинделя М27 х 3 до упора в буртик шпинделя и стопорится 3-мя винтами (дет. 22). Шпиндель передней бабки имеет сквозное отверстие Ø 10,2, что дает возможность обрабатывать прутки диаметром до 10 мм.

Разборку передней бабки в случае необходимости следует начинать с отвинчивания гайки (дет 0216) по часовой стрелке, если смотреть со стороны шкива. Резьба гайки левая. Далее снимается шкив и выпрессовывается шпиндель. Сборку следует производить по рис. 1.

Суппорт токарного станка 1Д601

Суппорт крестовый (узел 05—00) устанавливается и крепится при помощи болта и гайки (дет 0345 и 0354) на станине станка. Перемещение нижних и верхних салазок суппорта (дет. 0311 и 0313) производится с помощью ходовых винтов (дет 0339 и 0340) и бронзовых гаек (дет 0351 и 0353) по направляющим оснований (дет. 0312 и 0314) типа ласточкин хвост.

Резьба продольного и поперечного ходовых винтов М6 х 1 дает возможность на сравнительно малом диаметре лимбов получить цену деления 0,05 мм.

На верхних салазках (дет. 0311) имеются Т-образные пазы для крепления резцедержателя. Для обработки конусных поверхностей необходимо поворотную часть суппорта установить на нужный угол. Для этого следует ослабить сухарики (дет 0338) поворотом эксцентриков (дет 0335) и повернуть верхнее основание на угол совмещением риски верхнего основания с риской шкалы на нижних салазках и снова затянуть сухарики эксцентриками. Цена деления шкалы нижних салазок 4°.

При установке суппорта на станине необходимо упереть планку суппорта (дет. 0315) в узкий прилив станины (место 1 на станине) и затем затянуть гайку (дет. 0354). Этим обеспечивается параллельность продольного и перпендикулярность поперечного перемещений относительно оси шпинделя. Планку (дет. 0315) можно переставлять, ослабив рукояткой (дет. 0343) крепление планки. Этим обеспечивается возможность обработки на станке разных диаметров.

Задняя бабка токарного станка 1Д601

Задняя бабка служит для обработки деталей в центрах, упором при обработке длинных деталей в патроне и сверления отверстий с помощью сверлильного патрона и сверл.

Пиноль задней бабки (дет. 0421) перемещается винтом М6 Х 1 (дет. 0422) от маховичка (дет. 0426) Конус пиноли выполнен кону сом Морзе КМ 1 под центр и оправку для сверлильного патрона.

Для зажима пиноли передней части корпуса (дет. 0411) имеется разрез с зажимной рукояткой (дет 0343) Закрепление задней бабки на станине станка в нужном положении производится с помощью сухарика (дет 0432) и эксцентрика с рукояткой (дет 0429). Пружина (дет. 4) под сухариком служит для выталкивания сухарика во время перестановки задней бабки.

Стол и привод токарного станка 1Д601

Станок устанавливается на стол и крепится двумя шпильками, шайбами и гайками (дет. 10, 9 и 8). Для привода шпинделя применяется однофазный электродвигатель марки ABE—071—4 мощностью 180 Вт оборотами 1400 об/мин. Электродвигатель, на валу которого закреплен 3-х ступенчатый шкив (дет. 0813).

Натяжение ремня осуществляется перестановкой двигателя. При этом нужно ослабить гайки, натянуть ремень и снова затянуть гайки. Перебрасыванием ремня с одной ступени шкивов на другую можно получить на шпинделе три скорости 700, 1400 и 2800 об/мин.


1Д601 Схема электрическая токарного станка

Электрическая схема токарного станка 1д601


Читайте также: Производители токарных станков в России



Маленький токарный станок по металлу 1д601. Видеоролик

Основные технические характеристики станка 1Д601

Наименование параметра1Д60116Т02П16Т02А
Основные параметры станка
Класс точностиНПА
Наибольший диаметр заготовки над станиной, мм125125125
Наибольший диаметр заготовки над суппортом, мм757575
Высота центров над плоскими направляющими станины, мм6868
Наибольшая длина заготовки в центрах (РМЦ), мм180250250
Наибольшая длина обрабатываемой заготовки без переустановки суппорта, мм556565
Наибольшая высота резца, мм8 x 88 x 8
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм10,210,210,2
Конус Морзе шпинделяМорзе 2Морзе 0Морзе 0
Число ступеней частот прямого вращения шпинделя366
Частота прямого вращения шпинделя, об/мин700, 1400, 2800400, 630, 1000, 1250, 2500, 4000400, 630, 1000, 1250, 2500, 4000
Суппорт. Подачи
Продольное перемещение суппортаРучноеРучноеРучное
Наибольшее поперечное перемещение суппорта, мм6060
Перемещение суппорта поперечное на одно деление лимба, мм0,050,010,01
Наибольшее перемещение верхних (резцовых) салазок, мм6565
Перемещение резцовых салазок на одно деление лимба, мм 0,050,010,01
Угол поворота верхней каретки суппорта, град±30±30
Задняя бабка
Конус Морзе задней бабкиМорзе 1Морзе 0Морзе 0
Наибольшее перемещение пиноли, мм354040
Электрооборудование
Электродвигатель главного привода, кВт (об/мин)0,180 (1400)0,250,25
Габариты и масса станка
Габариты станка (длина ширина высота), мм680 х 200 х 220695 х 520 х 300695 х 520 х 300
Масса станка, кг303535

    Список литературы:

  1. Станок настольный токарный модели 1Д601. Руководство по эксплуатации, Кировакан, 1979

  2. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  3. Батов В.П. Токарные станки., 1978
  4. Белецкий Д.Г. Справочник токаря-универсала, 1987
  5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
  6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
  7. Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
  8. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  9. Тепинкичиев В.К. Металлорежущие станки, 1973
  10. Чернов Н.Н. Металлорежущие станки, 1988
  11. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Связанные ссылки. Дополнительная информация


Мини токарные станки по металлу в категории «Промышленное оборудование и станки»

Мини токарный станок по металлу JET BD-3

Доставка из г. Киев

30 783 грн

Купить

Eco Prom — товари для здорового життя!

Hobby 300DC Настольный мини токарный станок по металлу | Малогабаритный токарный Bernardo

Доставка по Украине

45 500 грн

Купить

Станмастер

Profi 400 V НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

76 628 грн

Купить

Станмастер

Profi 400 G НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

83 291 грн

Купить

Станмастер

Profi 510 V НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

111 523 грн

Купить

Станмастер

Profi 550 WQ — 230 В НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

108 425 грн

Купить

Станмастер

Profi 400 V НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

70 350 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Profi 400 G НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

77 246 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Profi 550 WQV НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

109 854 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

PROFI 300V Настольный мини токарный станок по металлу| малогабаритный токарный станок BERNARDO Австрия

Под заказ

Доставка по Украине

64 832 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Profi 550 WQ — 400 В НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

108 425 грн

Купить

Станмастер

Profi 550 WQV НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

120 904 грн

Купить

Станмастер

Станок токарный мини по дереву 100Вт для моделизма, бусин DB

Доставка по Украине

4 801. 59 грн

2 400.79 грн

Купить

DomeBuys

Настольный токарно фрезерный станок по металлу Proficenter 250 Bernardo | мини токарный комбинированный станок

Под заказ

Доставка по Украине

50 734 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

PROFI 300V Настольный мини токарный станок по металлу| малогабаритный токарный станок BERNARDO Австрия

Под заказ

Доставка по Украине

64 527 грн

Купить

Станмастер

Смотрите также

Станок токарный мини по дереву 100Вт для моделизма, бусин PD

Доставка по Украине

4 813.25 грн

2 406.62 грн

Купить

Paid

Profi 450 V НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

100 897 грн

Купить

Станмастер

Токарный станок по металлу 9craft WM210V 850W беcщеточный

На складе в г. Днепр

Доставка по Украине

42 700 грн

Купить

9craft

Токарный станок по металлу 9craft WM210V 750W

На складе

Доставка по Украине

37 000 грн

Купить

9craft

Хобби 300 VD НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

54 716 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Токарный станок по металлу 9craft WM210V 850W 210х600 беcщеточный

На складе в г. Днепр

Доставка по Украине

45 500 грн

Купить

9craft

Центр станочный вращающийся вращения М12×1 для мини токарного станка PD

Доставка по Украине

720.59 грн

360.29 грн

Купить

Paid

Станок токарный по металу Wintech C4G/510

На складе в г. Днепр

Доставка по Украине

69 700 грн

68 334 грн

Купить

Хобби 350 VD НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

57 015 грн

Купить

BERNARDO UKRAINE | Бернардо Украина | Интернет магазин австрийские станки по дереву и металлу

Станок токарный по металу Wintech C4G/510

На складе в г. Днепр

Доставка по Украине

69 700 грн

68 933 грн

Купить

«Море инструментов»

Станок токарный по металлу JET BD-3 (0.26 кВт, 100 мм, 230 В)

Доставка из г. Запорожье

по 20 472 грн

от 2 продавцов

24 566 грн

20 472 грн

Купить

«Море инструментов»

Хобби 250 НАСТОЛЬНЫЙ ТОКАРНЫЙ СТАНОК ПО МЕТАЛЛУ Bernardo | Мини токарный станок по металлу

Под заказ

Доставка по Украине

38 247 грн

Купить

Станмастер

Настольный токарный станок по металлу JET BD-7 / BD-X7

Доставка из г. Киев

54 039 грн

Купить

Eco Prom — товари для здорового життя!

Токарный станок по металлу Jet BD-7 (0.59 кВт, 230 В)

Доставка из г. Запорожье

по 44 423 грн

от 2 продавцов

53 308 грн

44 423 грн

Купить

«Море инструментов»

Домашняя страница mini-lathe.com

Ваш источник информация о мини-токарных станках 7х10, 7х12, 7х14 и 7х16
Copyright 2000-2020 by Frank J. Hoose, Jr. Домашняя страница

Я больше не добавляю новый контент на mini-lathe.com.
Весь мой новый контент с 2015 года сейчас на YouTube.

Премиум-контент больше не доступен непосредственно на mini-lathe.com
но я продаю Zip-файл, содержащий все статьи Премиум-контента

Если вы хотите купить копию:
Используйте PayPal, чтобы отправить 30 долларов США на адрес [email protected]




Отправьте мне электронное письмо с уведомлением о вашем платеже
Я отвечу на ваше электронное письмо с прикрепленным файлом Zip

Примечание: веб-сайты постоянно появляются и исчезают более 20+.

год жизни mini-lathe.com,
мне нецелесообразно поддерживать ссылки, поэтому многие ссылки «битые» (804 ошибка).

Если вы еще этого не сделали, прочитайте Отказ от ответственности (последнее обновление 18.10.09)

Mini-lathe.com — обширный информационный ресурс для Токарные мини станки 7х10, 7х12, 7х14 и 7х16. Этот сайт предназначен в первую очередь для помощи новым и потенциальные владельцы понимают возможности, ограничения и разочарования этих инструменты и как модифицировать и настраивать их, чтобы получить результаты, которые можно ожидать только от токарный станок намного дороже.
За годы, прошедшие с тех пор, как я создал этот сайт в 2000 году, я также использовали и писали обзоры некоторых более крупных токарных станков и сопутствующего оборудования. Дополнительную информацию см. на странице «Отзывы». Посетите Mini-mill.com для получения информации о мелком измельчении. машины, которые идеально дополняют мини-токарный станок.

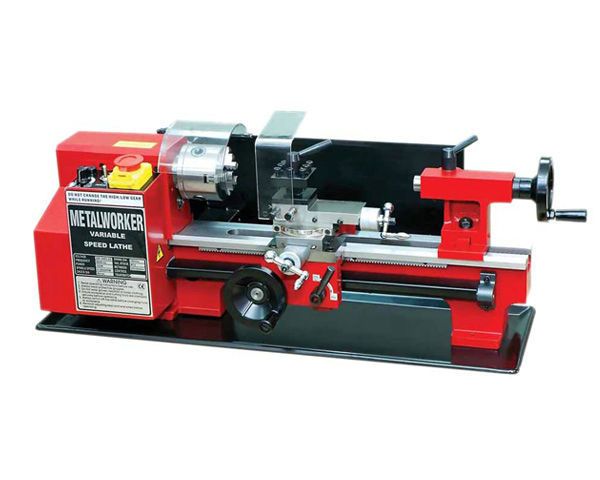

1999 Мини-токарный станок Central Machinery 7×10 от Harbour Freight

Эти универсальные маленькие токарные станки — хороший выбор для модельеров, экспериментаторов, изобретателей и почти всем, кто интересуется металлообработкой или нуждается в изготовлении небольших прецизионные детали. Эти станки представляют собой миниатюрные версии промышленных металлообрабатывающих станков. и по конструкции и использованию сильно отличаются от токарных станков по дереву, но они, безусловно, могут использоваться для придания формы дереву, пластику и другим материалам, особенно если они очень точные требуются размеры. Если вы перейдете по ссылкам на панелях навигации выше, вы найдете много информации об этих токарных станках и смежных темах.
Обозначения 7×10, 7×12, 7×14 и 7×16 относятся к максимальному диаметру и длине (в дюймах) заготовки, с которой может работать токарный станок.
Все четыре станка могут вращать Заготовка диаметром 7 дюймов длиной приблизительно до 10, 12, 14 или 16 дюймов в зависимости от модель. Однако на практике диаметр заготовок обычно ограничен 4 дюймами или меньше из-за различных факторов, описанных на этом сайте. Возможна машинная обработка концы валов длиннее, чем токарный станок, если диаметр 3/4 дюйма или меньше, чтобы он проходят через полый шпиндель токарного станка.
В основном токарный станок используется для изготовления таких компонентов, как валы и втулки, имеющие в основном цилиндрическую форму. Хотя это может показаться не таким много, дело в том, что почти все механические и инженерные устройства опираются на компоненты сделан на токарном станке. Так что, если у вас есть интересы, такие как радиоуправляемые автомобили, самолеты, лодки или вертолеты; робототехника, астрономия, микроскопия, часовое дело изобретатель или просто любят ремонтировать автомобили, мотоциклы, бытовая техника и бытовая техника, токарный станок — отличный инструмент. Токарные станки также используются ремесленниками для изготовления бус, браслетов и других предметов для украшений.
Если вы никогда раньше не работали на токарном станке по металлу или много лет с тех пор, как вы в последний раз делали это на уроках шоппинга в старшей школе (когда в старших классах еще был мастер-класс!), вы можете найти полезную информацию на страницах «Введение», «Начало работы», «Эксплуатация», «Заточка инструмента» и «Регулировка». Не забудьте прочитать важные советы по безопасности на странице Безопасность.
Мини-токарный станок обладает большим потенциалом, но имеет некоторые недостатки, о которых вам следует знать, прежде чем вы решите купить его — см. Обзоры для получения дополнительной информации о конкретных модели. К счастью, сейчас имеется достаточно информации по этому поводу. токарный станок в Интернете, чтобы вы не были в одиночестве, если столкнетесь с проблемой.
Рад сообщить, что качество этих станков неуклонно улучшалась. Еще в 2000 году, когда я запускал этот сайт, двигатель с регулируемой скоростью контроллеры имели высокую частоту отказов, но более новые намного надежнее. Сходным образом, общее качество изготовления лучше на новых токарных станках. Пока вы еще можете найти некоторые мелкие дефекты, почти все они теперь готовы к использованию из коробки после краткая очистка и выполнение некоторых незначительных настроек и корректировок. См. страницу «Начало работы» для Детали. Обременительная очистка от упаковочная смазка больше не требуется, так как токарные станки поставляются примерно с 2010 года. иметь только легкий слой антикоррозийной смазки.

Если вы подумываете о покупке, на страницах обзора продукта вы найдете некоторые подробные сведения. сравнение различных моделей. Вы также можете найти мои мысли о том, какой токарный станок купить полезно в принятии решения.

Подавляющее большинство токарных мини-станков, продаваемых в США и по всему миру производятся компанией Sieg в Шанхае, Китай. Они прошли ребрендинг несколькими поставщиками, окрашены в разные цвета. и продается с различными комбинациями аксессуаров и с четырьмя длинами кровати: 8″, 12″, 14″ и 16″, но все это по сути один и тот же токарный станок (Ну ладно, версия Micro-Mark какой-то уникальный…). Очень похожий станок производится Real Bull в Китае, составляет остальную часть рынка.

Хотя этот сайт посвящен в основном китайским токарным станкам, обязательно ознакомьтесь с немного меньшими по размеру, но очень мощными и высококачественными токарными станками. в США Тайгом и Шерлайн; они очень популярны среди прецизионных моделей производители.

Когда я создавал этот сайт, я использовал версию мини-токарного станка 7×10, показанную выше. Хотя 7×10 все еще доступны, 7×12 сегодня более распространены, и это навсегда причина: на самом деле он на 4 дюйма длиннее, чем 7×10 (результат чрезмерно оптимистичных маркетинг 7×10; что на самом деле только 7×8). Так как мини-станок теперь доступен в четырех вариантах длины ( 8″, 12″, 14″ и 16″) , вы найдете ссылки на все четыре модели в этом сайт. Большинство функций и возможностей очень похожи, кроме максимального рабочая длина. Вы также можете увидеть ссылки на токарные станки «7x», где я имею в виду. ко всем четырем размерам в целом.

Особенности этих токарных станков постоянно уточняются усовершенствована производителем. Поэтому некоторая старая информация на этом сайте может быть недоступна. дольше быть актуальным. Например, токарные станки, выпущенные до 2000 года, имели несколько грубоватый двигатель. контроль скорости с минимальной скоростью около 100 об/мин. Регуляторы скорости двигателя были с тех пор постоянно совершенствуются, а новые намного более сложны и надежнее самых ранних.

Примерно с 2007 года Зиг представил букву «S». серия машин с бесщеточными двигателями постоянного тока. Эти новые двигатели имеют гораздо больший крутящий момент, чем предыдущие двигатели, поэтому внутренний диапазон HI-LO шестерни больше не нужны. Результат — тише, мощнее и надежнее. машина. Более новые токарные станки также включают некоторые улучшенные функции безопасности по сравнению со старыми.

MicroLux® 7×16 Мини-токарный станок Эксклюзивный Micro-Mark, True Inch

См. видео

Отзывы покупателей об этом изделии

В среднем:

4 отзыва

Мини-токарный станок MicroLux
® 7 x 16.
Единственный в своем роде станок «TRUE INCH» на рынке!



  • Эксклюзивно для Micro-Mark; единственный в своем роде станок True Inch
  • Мощный бесщеточный двигатель мощностью 500 Вт с реверсивным переключателем
  • Чистовая обработка токарной обработки до 7 дюймов в диаметре и 16 дюймов в длину
  • Доступно множество дополнительных усовершенствований и аксессуаров
  • Силовая подача каретки с набором сменных шестерен для нарезания резьбы, 3-кулачковый самоцентрирующийся патрон и т. д.
Прокрутите вниз для получения дополнительной информации

См. большеСм. меньше

Инструкции по загрузке

3 ВИДЕО

Мини-токарный станок MicroLux® 7×16

Артикул №: 84631

1599,95 $

Доступные скидки за количество0012

Среднее:

  • Подробная информация

до 7 дюймов в диаметре и 16 дюймов в длину. Тем не менее, он достаточно компактен (всего 86 фунтов), чтобы быть портативным.

ПРИМЕЧАНИЕ. На некоторых изображениях показаны установленные дополнительные аксессуары. Эти аксессуары продаются отдельно и НЕ входят в комплект поставки машины.


Воспользуйтесь корзиной для покупок на нашем веб-сайте, чтобы рассчитать стоимость доставки за пределы 48 смежных регионов США, или позвоните в нашу службу поддержки для получения помощи.

Этот мини-токарный станок оснащен настоящими дюймовыми винтами подачи и циферблатами (0,050 дюйма на оборот), поэтому преобразование в метрические единицы не требуется. Мини-токарный станок MicroLux ® 7 x 16 настолько универсален, что может резать все металлы, включая углеродистую сталь, нержавеющую сталь, чугун, алюминий, латунь, медь, бронзу и нейзильбер, а также неметаллы, такие как дерево и пластик. А с дополнительными аксессуарами, продаваемыми отдельно, он выполнит практически любую задачу, которая вам когда-либо понадобится.


Токарный мини-станок MicroLux ® 7 x 16 представляет собой не просто удлиненную версию старых токарных мини-станков 7 x 10 и 7 x 12, но и новые элементы конструкции, необходимые для выполнения более крупных работ:


  • Утяжеленная платформа чтобы выдерживать дополнительные усилия, возникающие при токарной обработке длинных заготовок

  • Более мощный двигатель

  • Тщательно расположенные элементы управления для легкого доступа и безопасности

  • Специально сконфигурированная и усиленная задняя бабка для обработки длинных заготовок

  • Теперь емкость 16 дюймов

  • Более мощный бесщеточный двигатель мощностью 500 Вт

  • Более тихий ременный привод

Только взгляните на эти характеристики!


  • Сверхжесткая станина из термообработанного чугуна с прецизионно отшлифованными V-образными направляющими

  • Закаленный и точно обработанный главный шпиндель, поддерживаемый центростремительными шарикоподшипниками л. с.) бесщеточный двигатель постоянного тока с регулируемой скоростью и реверсивный переключатель для двунаправленной автоматической подачи и нарезания резьбы

  • Маховички с возможностью сброса на ноль и делением в дюймах (0,050 дюйма за оборот) избавляют от утомительного преобразования метрических единиц

  • Четырехпозиционный резцедержатель позволяет быстро и легко менять инструмент

  • Сверхтихий шпиндель с ременным приводом

  • 30 самоцентрирующийся кулачковый патрон: диам. = 3,150 дюйма; диапазон зажима внутренних губок = от 0,079 до 0,866 дюйма; диапазон заклинивания внутренних кулачков = от 0,984 до 2,756 дюйма; диапазон зажима внешних кулачков = от 0,866 до 2,480 дюймов; ок. 5/8 дюйма диам. сквозное отверстие с внутренними/наружными губками и ключом
  • Составной слайд с емкостью 5/8 дюйма
  • четырехпозиционный инструмент и дефлектор чипа
  • MT2 Dead Center для хвоста
  • Кормить мощность перевозки с изменением, установленным для резьбы
  • .
  • Брызговик

  • Лоток для стружки

  • Набор инструментов и руководство по эксплуатации/диаграмма деталей


Примечание. Требуется некоторая сборка. Скачать инструкции по сборке.







Ratings & Reviews

4 reviews

  • 5 stars
  • 4 reviews
  • 4 stars
  • 0 reviews
  • 3 stars
  • 0 reviews
  • 2 звезды
  • 0 отзывов
  • 1 звезда
  • 0 отзывов

Написать отзыв

Отличный токарный станок — вы оцените добавленную (16″) рабочую длину0038

Я немного забеспокоился, когда узнал, что токарный станок MicroLux 7 на 16 не собран и не протестирован компанией Micro-Mark перед его отправкой мне – я беспокоился о недостающих или поврежденных деталях. Тем не менее, я решилась на покупку и не жалею. Токарный станок прибыл в двух больших упаковках с несколькими пакетами поменьше внутри. Защитные коробки и внутренняя обивка были хорошо сделаны, и все прибыло без повреждений. Кроме того, все части были включены — недостающих частей нет. Инструкции по сборке были превосходны, и сборка прошла гладко — у меня ушло около 2,5 часов, которые я, вероятно, мог бы сократить до 1,5, если бы я сделал это снова. На данный момент у меня около 10 часов на токарном станке, и я очень впечатлен. Все работает правильно, и для меня это соответствует моему стандарту точности.

Пакет с шурупами не нужен

прекрасно сочетаются друг с другом. Меня немного смущало отсутствие «пакета с шурупами», пока я не понял, что все шурупы доставляются по месту их окончательного расположения.

Мой роскошный токарный станок

Я купил этот токарный станок в 2013 году и довольно регулярно пользуюсь им последние 6 лет. У меня было очень мало проблем с этим. Помните, что это не токарный станок для производства инструментов, это мини-токарный станок. Относитесь к нему правильно, и он будет относиться к вам правильно. У меня также есть еще три мини-токарных станка разных марок. Иногда я использую их для обучения токарному делу. Но мой Micro Mark 7×16 — это токарный станок, которым я пользуюсь круглый год. Мотор намного лучше других, а этот намного тише. Более длинная кровать — это такая роскошь. Думайте об этом, как о переходе от односпальной кровати к большой двуспальной. (Мой первый токарный станок был 7×10).

Отличный станок, который никогда не доставлял мне проблем

У меня есть старый токарный станок 7 x12 дюймов, и он у меня уже несколько лет. Я не опытный машинист, но этот токарный станок очень хорошо сложен и не доставлял мне проблем за те годы, что я им владел. Я изготовил некоторые инструменты для пиротехники, и они работали хорошо (токарный станок и инструменты, которые я изготовил). Токарный станок для любителей, не позволяйте названию обмануть вас.

РубрикаРазное
