Диммер для светодиодных ламп с блоком управления. Выбор качественного диммера для светодиодных ламп

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, как правило, от 20 до 100% яркости. Меньше 20 % не имеет смысла делать, поскольку светового потока лампа не даст, а произойдет только слабое свечение, которое может пригодится разве что для декоративных целей. Можно пойти в магазин и купить готовое изделие, но сейчас ценны на данные устройства мягко говоря неадекватные. Так как мы с вами мастера на все руки, то будем делать данные девайсы собственноручно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 и 220 В своими руками.

На симисторе

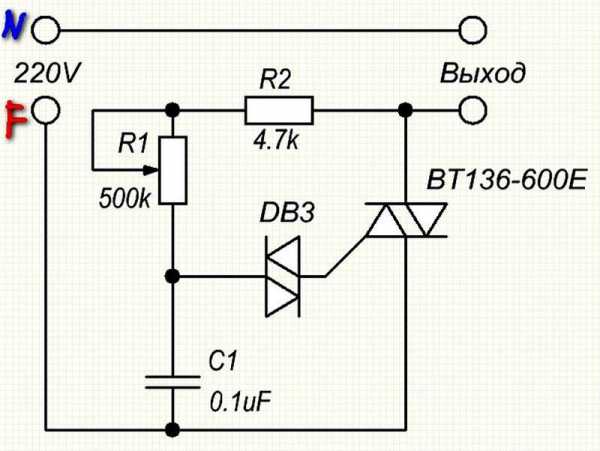

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка определенного номинала. Узел формирования управляющего импульса, симметричный динистор. И собственно сам силовой ключ, симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ симистор VS1. Он открывается и пропускает через себя ток, тем самым включает сеть. От положения регулятора зависит в какой момент волны фазы откроется силовой ключ. Это может быть и 30 Вольт в конце волны, и 230 Вольт в пике. Тем самым подводя часть напряжения в нагрузку. На графике ниже изображен процесс регулирования освещения диммером на симисторе.

На данных графиках значение (t*), это время за которое конденсатор заряжается до порога открывания, и чем быстрее он набирает напряжение, тем раньше включается ключ, и больше напряжение оказывается на нагрузке. Эта схема диммера проста и легко повторяется на практике. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы - димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала. Также с помощью самодельного диммера можно регулировать обороты дрели или пылесоса и много других применений.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, мы рассказали в соответствующей статье!

Ниже приведена таблица с параметрами емкость-напряжение на лампе.


На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы - КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.


С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта. Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

Регулировать яркость освещения в комнате, где установлена люстра с несколькими лампами накаливания, не представляет труда. Берем выключатель на несколько кнопок и при необходимости включаем либо выключаем часть ламп.

Даже если люстра рассчитана на одну лампу, ее яркость можно изменять в широких пределах увеличивая либо уменьшая подаваемое напряжение. Светодиод работает в очень узком диапазоне напряжения и при его снижении просто гаснет.

Для изменения яркости светодиодных ламп используют диммер, представляющий собой ШИМ-контроллер (контроллер с широтно-импульсной модуляцией мощности).

Принцип широтно-полюсной модуляции (ШИМ)

Изменения мощности питающего напряжения при применении шим-контроллера обеспечивается благодаря подаче на коммутирующий элемент (в случае со светодиодами – полевой т

issyk.ru

Диммер для светодиодных ламп. ⋆ Руководство электрика

Содержание статьи

Диммер для светодиодных ламп — это прибор, управляющий величиной излучения путём увеличения или уменьшения напряжения питания осветительного устройства.

Классификация устройств.

В данном случае приводится разделение диммеров по виду регулировки. Они бывают:

  • Механическим (нажимным, поворотным).
  • С пультом радиоуправления.
  • Сенсорным, реагирующим на прикосновение к экрану.
  • С помощью связи Wi-Fi. (управление со смартфона)
  • Выносные, моноблочные, модульные.

Диммеры, их различие.

Подключив в схему освещения такой прибор, достигают дополнительных вариантов регулирования световым потоком. Рассматриваются два типа устройств, отличающихся между собой следующим.

  • Пассивные. Его конструкция, собранная из переменных резисторов, потенциометров и реостатов. Она несложная и простой способ регулирования. Однако, из-за большой потери мощности сказывается низкая эффективность.
  • Активные, собранные на полупроводниках. Они разделены на подгруппы. Аналоговые, поддерживающие стабильно уровень тока выхода при малой потере напряжения.
  • Импульсные. Это современные устройства, в которых отсутствуют недостатки аналоговых диммеров. Они эффективны при управлении уровнем свечения сд лент. Потери самого устройства в импульсном режиме будут минимальными из-за применения функций импульсной модуляции (ШИМ).

Принцип работы ШИМ заключён в изменении продолжительности рабочей части периода тока, и длительности подачи его к нагрузке. Имеется в виду часть периода, отмечаемого максимумом. Эта ширина импульса, изменяемая по величине до 100%. Она влияет на величину, подаваемого напряжения к источнику света. Выходной ток стабильный на оптимальном уровне. Много-спектральный состав светового потока не изменяется. Рассеиваемая мощность соответствует требуемому параметру.

Такой регулятор используют в схемах с компьютером и цифровым управлением освещения.

Однако, при небольшом уровне яркости повышенное мерцание является его недостатком. Это сказывается в устройствах, собранных из дешёвых комплектующих деталей.

Варианты регулировки уровня светового потока.

Они зависят от конструкции устройства, а также способа управления. Он может быть таким.

  • Потенциометром, встроенным в настенный корпус выключателя.
  • С компьютера, смартфона, планшета.
  • Радиочастотным или инфракрасным пультом.

Конструкция может быть изготовлена как самостоятельная единица, так и комбинировано, с узлом драйвера. Используются диммируемые блоки питания (БП), представляющий собой источник напряжения. В него заложена функция управления яркостью подключённого прибора.

Диммер для светодиодов, подключение и принцип его работы.

Подсоединяя устройство, учитывают разные типы светодиодных излучателей, размещённых на ленте. Они могут быть:

  • Монохромными с одним цветом свечения.
  • Разноцветными RGB. При раздельном включении, создают многокрасочный эффект. Смешивая цвета получают белый.
  • Люминофорными. Излучения жёлтого слоя, создаваемые мощными сд синего цвета. Их применение требует специальных драйверов, диммера.

Поэтому, схему монтажа освещения и входящих узлов составляют исходя из типов и параметров приобретённой ленты. Например, для белых одноцветных используют одноканальные диммеры, устанавливаемые после блока питания.

Для проведения опыта по принципу работы устройства необходимы: сд лента, БП, осциллограф, диммер.

Функция работы диммера — управление яркостью света. Микросхема, получив напряжение 12 в, трансформирует его на выходе в постоянное 5 вольт. Питает электронный генератор, и операционный усилитель, который образует широтно импульсный сигнал. Его параметры задаются регулятором, который размещён на лицевой панели прибора. Он подводится до двух параллельно включённых полевых транзисторов, назначение которых, включать или выключать светодиодную ленту.

Процесс происходит так, что временная коммутация ленты, не замечаемая глазом, формирует разные уровни яркости. В зависимости от того, на какое время одного периода она подключена к напряжению.

диммирование светодиодных ламп на экране осциллографа

На экране осциллографа отмечено подаваемое напряжение на сд л.  Оно сформировано импульсами. Питание подаётся частями не постоянно, а прерывисто. Поэтому, светодиоды светятся или нет в зависимости от очерёдности поступления напряжения. Таким образом, яркость управляется продолжительностью времени, в котором лента будет светиться. Это легко проверить: увеличивая время свечения, соответственно прибавляется яркость излучения (рисунок 1). Управляя диммером, ширина импульса при регулировке яркости свечения изменяется, что характерно для широтно-импульсной модуляции.

Нужен ли диммеру усилитель.

При монтаже удлинённой сд л возникает вопрос: как её правильно подсоединить? Один из вариантов — подключить её к более мощному блоку питания. Но по своим габаритам он не может поместиться в готовую нишу. Тогда выбирают два БП меньших размеров. Потому что, один не обеспечит оптимальное свечение выбранной длины ленты. При этом, её излучение не будет равномерно ярким. Часть горит тускло. Требуется правильно составить схему. В этом случае применяют устройство усиления. Используя его, размещают оба блока в подготовленную нишу и обеспечивают нормальную работу подсветки. Если мощность сд л больше, чем у диммера, тогда необходимо параметры усилителя предварительно согласовать с нагрузкой.

Подключение диммера к светодиодной ленте.

Как соединить все устройства. Сначала подключают, но не подают напряжение, сетевые провода 220 вольт.  Закрепляя их к обозначенным клеммам (линия и нейтрал) блока питания. Дальше присоединяют «плюс» и «минус» к диммеру. С которым связывают два входа 5 метровой световой ленты, соблюдая указанную на корпусе полярность. Теперь для удлинения устройства подсветки концы второй ленты подключают к диммеру. Но перед этим необходимо задействовать второй блок питания, имеющий выход «+» и «-». Его подсоединяют к усилителю на обозначенные V — и V +. Дальше на клеммы SIGNAL IN (входящий контакт) замыкают провода от диммера. Теперь осталось соединить ленту с усилителем. На клеммах, где помечено OUTPUT, LED — и LED + закрепляем провода второй кассеты светодиодов.

подключение диммера к светодиодной ленте.

Итак, схема собрана (Рис 2). Имеем два блока питания, которые вошли в узкую нишу. К одному из них подключён усилитель, а к другому — диммер. К первому, согласно рисунка, — одна бобина, вторая к диммеру. Используя пульт управления проверим результат работы. Включаем БП. Перед началом работ все узлы должны быть обязательно отключены от сети. Обе ленты работают синхронно. Изменяем яркость свечения, поворачивая регулятор от минимального значения и далее увеличивая до 50,75, и 100%.

Особенности усилителей при подключении их к монохромным и RGB лентам.

Если мощность ленты превышает такой показатель диммера или применяется несколько БП, то вместе с ними используется дополнительный усилитель. Он может быть, как одноканальным, так и типа RGB, имеющего три канала усиления.

Пошаговая особенность.

  • Вход ленты подключается к димеру.
  • Выход к усилителю. Используя многоцветную (RGB), имеющую четыре конца: один из них «плюс» и три «минусовые». Поэтому первый «+» общий для трёх лент, а «-» раздельный, с подключением к R красному, G зелёному, B (голубому). Применяя одноканальный, используют двухпроводное соединение.
  • Усилитель получает сигнал с диммера. Соединяют плюсовые клеммы, а минусовая одновременно к трём контактам. Сечение проводов не показательно из-за слабого тока. При большом расстоянии используют специальный кабель, избегая нежелательных наводок.
  • Диммер подключается к выходу первого БП. Второй — к усилителю.
  • Вход блоков питания замыкают на сеть 220 вольт, соблюдая цветовую маркировку. Фаза выполнена в коричневой изоляции, синей — ноль, заземление — зелёной или жёлтой. Конструкции из пластика защитного заземления не имеет.подключение светодиодной ленты через контроллер.





electromanual.ru

Диммер для светодиодных ламп: какой вид светорегулятора выбрать

Энергосберегающие и долговечные светодиодные лампы – современные технологии в светотехнике. Регулирование освещенности с помощью диммеров не только повысит экономический эффект, но и предоставит много дополнительных возможностей в управления освещением. Что нужно знать о диммерах для светодиодов?

Благоустраивая свой дом, мы стремимся сделать его удобным, комфортным и в то же время не слишком затратным. От освещения зависит визуальное восприятие интерьера и комфортное пребывание людей в доме. Оптимальный вариант организации освещения – возможность регулирования светового потока ламп в зависимости от ситуации.

В чем заключается принцип работы диммера?

Диммеры – это светорегуляторы, позволяющие менять интенсивность искусственного освещения помещения. Регулирование электрической мощности нагрузки происходит за счет изменения напряжения в реостате, автотрансформаторе или электронном трансформаторе.

В зависимости от вида управляющего сигнала, диммеры бывают:

  • аналоговыми;
  • цифровыми;
  • цифро-аналоговыми.

Диммеры различаются по типу и мощности ламп, для которых они предназначены:

  • для ламп накаливания и галогенных ламп напряжением 220 В;
  • для галогенных ламп с питанием от трансформаторов 12 – 24 В;
  • для светодиодных и люминесцентных ламп.

Светорегуляторы для светодиодных ламп: оцениваем преимущества

Диммер для светодиодных ламп 220в может быть встроен в саму лампу, используемую в бытовых целях. Или же представляет собой отдельное устройство и более мощные системы для театров или световых инсталляций.

Главное их отличие от диммеров для ламп накаливания: для регулирования светового потока не надо понижать или повышать силу тока в лампе.

Работа светодиодных ламп с диммером осуществляется по принципу широтно-импульсной модуляции, при котором светодиод питают импульсами постоянного тока. Амплитуда таких импульсов равна оптимальному значению тока. Варьируя их ширину, изменяют яркость свечения диодной лампы для дома.

При высокой, до 300 кГц, частоте импульсов глаз человека воспринимает совокупность импульсов как ровное свечение.

Диммирование не снижает срока службы светодиодных светильников. Если сравнивать с обычным режимом работы светодиодов, это позволяет сэкономить до 35% потребляемой электроэнергии. В отличие от ламп накаливания диммирование LED ламп эффективно работает в условиях небольшой освещенности.

Кроме этого, существует еще ряд преимуществ:

  • надежность;
  • бесшумность;
  • небольшой вес и компактные размеры диммера;
  • безопасность;
  • устойчивость к перегрузкам сети;
  • плавный пуск;
  • возможность управления одним или группой светильников.

Виды диммеров: как регулировать и где устанавливать

Светорегуляторы различаются по способу управления:

  • Механические: кнопочные или повортные, самые простые по устройству и управлению.
  • Электронные: сенсорные или с бесконтактным датчиком срабатывания.
  • Акустические. Срабатывание происходит от голосовой команды или громкого звука.

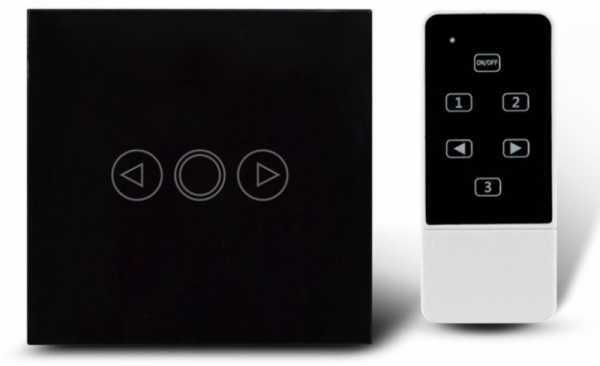

  • Дистанционные. Регулирование освещение производится с пульта дистанционного управления.
Экономить электроэнергию можно используя не только современные осветительные приборы и устройства внутри помещений. Для этих целей широкое применение получило фотореле для уличного освещения. Схема и порядок установки такого прибора зависит от его конструкции.

В истории возникновения лампочки поучаствовало немало ученых. Тут можно узнать, что изобрел в свое время каждый из них.

В зависимости от способа монтажа они бывают:

  • наружной установки – накладные;
  • внутренней установки – встраиваемые;
  • модульные – для установки в электрощите на DIN-рейку.

Правило совместного использования светодиодных ламп с диммером

Не все светодиоды пригодны для регулирования яркости освещения. Работа светодиодной лампы через диммер может сказаться на её функционировании. И к тому же может стать причиной отказа в гарантийном обслуживании светильника.

Важно! Для корректной работы регулятора яркости, с ним можно использовать только светодиодные лампы под диммер.

Какой регулятор яркости LED ламп выбрать?

Магазины, торгующие электротоварами, предлагают диммеры известных фирм:

Schneider Electric, Philips, LEGRANDи других, продукцию отечественных производителей, диммеры турецкого и китайского производства. Это позволяет каждому найти для себя оптимальный вариант по функциональности, удобству эксплуатации, дизайну и стоимости.

Те, кто руководствуется принципом «чем проще – тем лучше», может приобрести диммер, управляемый клавишей или поворотным колесом. Как правило, это недорогие модели, одновременно выполняющие функции выключателя и регулятора освещения.

Электронный регулятор света можно подключить параллельно с выключателем. Включать свет можно будет выключателем, а изменять освещенность диммером.

Акустический светорегулятор обеспечит независимое управления из разных мест.

Диммеры с дистанционным управлением стоят в разы больше простых моделей и, кроме регулирования уровня освещенности, предоставляют дополнительные возможности:

  • широкий выбор различных команд управления освещением;
  • автоматическое отключение света;
  • имитацию присутствия людей в доме;
  • плавное включение и отключение освещения;
  • установку минимального и максимального уровня освещенности.

Возможность диммирования в широких пределах, высокая светоотдача и экономичность LED-ламп делают их все более востребованными на рынке светотехнической продукции. Кроме существенной экономической выгоды их использование позволит сделать свет не только полноправным элементом интерьера, но средством его изменения.
Регулируя освещенность, вы сможете зонировать помещение в зависимости от ситуации, выделять и подсвечивать отдельные детали интерьера. Особенно перспективно применение диммеров и светодиодов в системах «умный дом».

Работу светодиодных ламп с диммером можно посмотреть на видео

elektrik24.net

классификация изделий, схемы подключения с дистанционным управлением и изготовление своими руками

Диодные источники освещения нашли широкое применение не только в быту, но и в других сферах. Чтобы обеспечить больший комфорт при управлении осветительными элементами, может использоваться диммер для светодиодных ламп.

Содержание

Открытьполное содержание

[ Скрыть]

Что такое диммер?

Диммер представляет собой светорегулятор. Это устройство относится к категории многофункциональных приборов, с его помощью потребитель может менять мощность лампочек в диодных светильниках. В старых светорегуляторах процедура управления освещением осуществлялась механическим методом, тогда они использовались исключительно для изменения параметра яркости. Но современные устройства оборудуются специальными платами, что позволило расширить их функционал.

Диммеры для светодиодов на 220 В позволяют:

  • изменять интенсивность величины освещения;
  • выполнять плавную активацию и отключение источников освещения;
  • деактивировать свет в помещении в автоматическом режиме;
  • выполнять управление осветительными приборами посредством удаленного, электронного либо акустического метода.

В зависимости от вида, регуляторы напряжения можно подключать отдельно либо группами. Устройства могут применяться для управления одним либо несколькими источниками освещения.

Канал Радиолюбитель TV подробно рассказал о том, что представляют собой диммеры.

Принцип работы диммера для светодиодных ламп

Механизмы для регулировки мощности функционируют по типу реостата. Изменение величины напряжения либо параметра тока производится в результате смены сопротивления. Простые по конструкции вариаторные устройства оборудуются поворотным регулятором, а также двумя контактными элементами. Они используются для регулировки параметра интенсивности лампочек накаливания и галогенных источников освещения.

Когда эти устройства появились в продаже, в качестве диммеров применялись реостаты.

На смену им пришли полупроводниковые регуляторы, в частности:

  • симистр;
  • динистор.

Устройства, оборудованные симисторами, функционируют по принципу применения системы широтно-импульсной модуляции. Данные системы нашли применение в оборудовании для изменения интенсивности осветительного потока диодных ламп. Это возможно благодаря смене ширины сигнала и параметра напряжения. Управление опцией выполняется посредством ШИМ-генератора.

Что касается функций устройств на 12в или 220в, то они определяются конструктивными особенностями регуляторов. Простые механизмы, которые можно сделать своими руками, могут использоваться только для изменения величины интенсивности света. Более современные модели, оснащенные схемами, характеризуются расширенным функционалом.

Ростислав Михайлов подробно рассказал о принципе действия регуляторов мощности для диодных элементов освещения.

Они используются для:

  1. Тонкой настройки осветительных приборов.
  2. Автоматического отключения целых групп осветительных устройств в указанное потребителем время, что позволяет сэкономить электричество.
  3. Увеличения ресурса эксплуатации источников освещения.
  4. Обеспечения безопасности помещения. Это достигается благодаря созданию эффекта присутствия хозяев. Речь идет о функции, когда активация и отключение осветительных устройств происходит в конкретное время, настроенное потребителем. При необходимости можно отрегулировать параметр яркости лампочек.
  5. Удаленного управления группами осветительных приборов. Для этого может применяться пульт, хлопки, голосовые команды либо специальные приложения для телефонов.

Достоинства и недостатки диммеров

Преимущества устройств для регулировки напряжения:

  1. Обеспечение помещения комфортным освещением независимо от времени суток.
  2. Возможность экономии электроэнергии благодаря снижению энергетических затрат.
  3. Увеличение ресурса службы источников освещения.
  4. Диммеры можно оптимально вписать в любой интерьер.
  5. Простота установки. Выполнить монтаж самостоятельно сможет даже неопытный пользователь, если следовать инструкциям.
  6. При необходимости диммер можно синхронизировать с работой систем Умных домов.
  7. Диммеры позволят потребителю правильно зонировать помещение.
  8. Смена параметра освещенности позволит создать уникальный визуальный эффект.

Минусы, характерные для этих устройств:

  1. Недешевая стоимость, в частности, для моделей, которые обладают функцией программирования и дистанционного управления.
  2. Диммеры нельзя использовать с люминесцентными или галогенными источниками освещения. Это связано с тем, что лампы обладают системой компенсации.
  3. Если регулятор будет подобран неверно, это может привести к появлению неисправностей. Возможно разрушение осветительного устройства.
  4. Более бюджетные варианты во время работы могут способствовать образованию электромагнитных помех. Это может привести к тому, что электронные и радиоприборы в доме будут работать некорректно.
  5. Диммеры достаточно чувствительны по отношению к повышенным температурам. Это может привести к перегреву регулятора и его порче.
  6. Если уровень минимальной нагрузки будет снижен, то источники освещения могут издавать посторонние шумы. Сам регулятор впоследствии выйдет из строя.
  7. При организации ночного режима коэффициент полезного действия диммера будет низким.
  8. Чтобы повысить параметр максимальной нагрузки, в схему придется добавить устройство для усиления мощности.

Канал LedoSmotr представил обзор популярного диммера и рассказал о недостатках таких устройств.

Классификация регуляторов для светодиодных ламп

При выборе устройств надо учитывать, что они отличаются между собой по принципу действия и по методу установки.

По месту и способу монтажа

По методу установки устройства делятся на:

  1. Модульные. Этот тип регуляторов устанавливается на специальную DIN рейку, монтаж выполняется на распределительном устройстве. Основной особенностью приспособления является возможность его замены или ремонта в любое время. Но для этого при монтаже надо выполнить укладку отдельной электролинии. Регуляторы модульного типа оптимально подходят для реализации системы Умного дома.
  2. Выносные регуляторы. Основная особенность устройств заключается в небольших размерах и наличии трех сенсорных элементов для управления. Длина регулятора составляет около 2-3 см. Благодаря наличию опции дистанционного управления установка диммера возможна рядом с осветительными приборами или внутри их. Если устройство будет установлено в люстре, потребителю не придется штробить стены или потолок. Оптимальный вариант для потребителей, которые хотят усовершенствовать систему освещения, но уже сделали ремонт в квартире.
  3. Настенные. Монтаж таких устройств выполняется так же, как установка переключателей либо розеток. Установку регулятора рекомендуется производить во время ремонта, когда на поверхность стены еще не нанесено финишное покрытие. Монтаж подразумевает штробление стен.

По принципу управления

По типу управление регуляторы разделяются на несколько видов:

  • механические;
  • сенсорные;
  • с дистанционным типом управления.
Механика

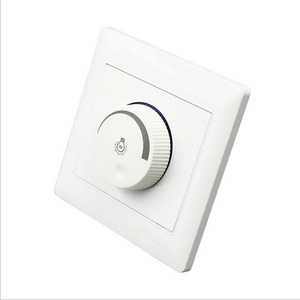

Простой вид диммеров на 220 вольт относится к классу механических.

Корпус регулятора оборудуется специальной округлой ручкой, вращение которой позволяет изменить интенсивность освещения. С помощью ручки выполняется управление переменным резисторным элементом, соответственно, активация и деактивация освещения. Механические регуляторы могут быть кнопочными. Они оборудуются клавишей для отключения источника освещения.

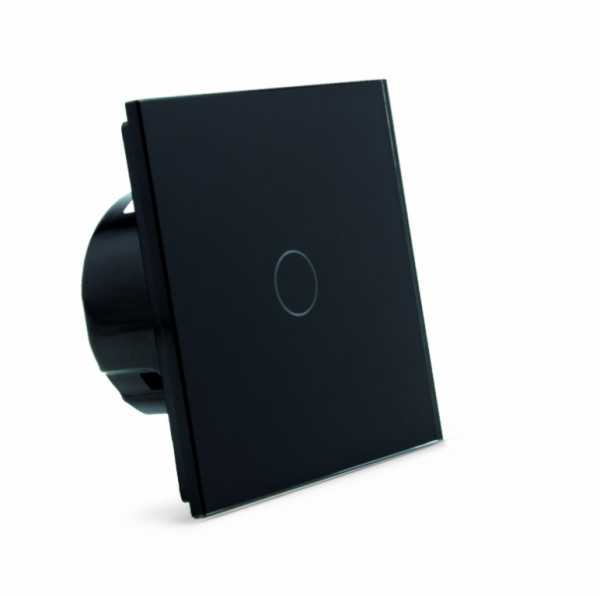

Сенсорные

Устройства, работающие от сенсора, характеризуются более современным и солидным дизайном.

Для регулировки параметра освещения диодов на 200вт потребителю надо прикоснуться к сенсорной поверхности. Стоимость таких устройств значительно выше, чем механических.

Дистанционные

Дистанционные регуляторы оборудуются пультом, который позволяет произвести настройку параметра интенсивности освещения световых приборов.

Процедура управления может выполняться:

  • по WiFi;
  • по радиоканалу;
  • посредством инфракрасного порта.

Дальность действия по радиоканалу у современных моделей высокая, управление освещением можно выполнять даже с улицы. Если использовать диммер с инфракрасным портом, то для регулировки освещения пульт надо подносить непосредственно к устройству. В продаже можно найти модели, которые управляются от хлопков либо голосовых команд.

Alex Batalov показал на примере как управлять диммером с помощью пульта дистанционного управления.

Что такое ШИМ?

ШИМ — широко-полюсная модуляция. Она используется для настройки параметра свечения диодных источников света. Принцип действия генераторного устройства ШИМ состоит в выработке высокочастотного тока, рабочий параметр составляет в районе 200 Гц. Эта величина необходима для функционирования диодной ленты или лампочек.

Процесс регулировки параметра яркости освещения выполняется в результате изменения величин:

  • напряжения;
  • ширины плюсового сигнала;
  • времени плюсового сигнала.

На выходе генераторного устройства появляется электрический импульс, однако, параметр тока, а также его частота, остаются неизменными.

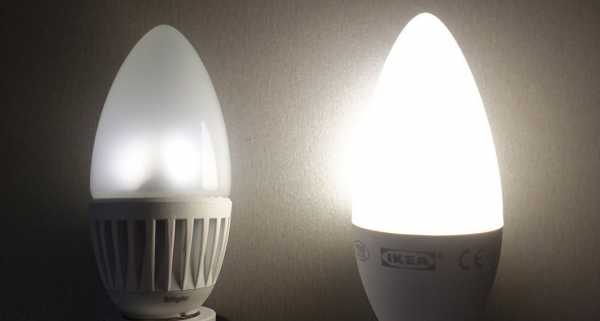

Совместимость светодиодных ламп с диммерами

Универсальных регуляторов нет, для каждого типа источников освещения выбирается определенный вид диммера.

Диодные источники освещения могут быть регулируемыми и нерегулируемыми. Изготовители источников света могут производить продукты, которые функционируют с конкретным типом диммеров. Для определения совместимости можно воспользоваться таблицами, которые имеются у продавцов.

Выбирать регуляторы необходимо с учетом технических параметров лампочек:

  1. Если источник света нерегулируемый, то установка лампы с диммером не допускается. Итогом может стать некачественная работа и поломка самого регулятора. Такие ситуации не распространяются на гарантийное обслуживание.
  2. Регулируемые источники света работают могут работать со стандартными диммерами, функционирующими по типу отсечки фазы. Надо учитывать, что на уровень затемнения света будет влиять число диодных элементов, установленных на коммутаторе. Большая часть диммеров для правильной работы нуждаются в минимальном уровне нагрузки, составляющим в районе 20-45 Вт. Чтобы добиться такого уровня мощности, потребуется одна лампочка накаливания. Но для установки в сеть мощностью 220 вольт потребуется 2-3 диодные лампы.
  3. Если будет применяться один диодный источник света, то рекомендуется отдать предпочтение диммеру низкого напряжения. Такое устройство используется для изменения параметра низковольтного LED света, обладающего магнитным трансформаторным устройством.

Популярные диммеры для ламп на 220В

При выборе регуляторных устройств рекомендуется отдать предпочтение проверенным брендам.

Роман Ростовчанин рассказал о популярных производителях регуляторов освещения для светодиодов.

Makel

В линейке турецкого изготовителя диммеров имеется несколько разновидностей устройств:

  • сенсорного типа;
  • механического типа.

Также можно приобрести регуляторы Макел, имеющие функцию удаленного управления, которая осуществляется с помощью инфракрасного порта. В продаже регуляторы представлены в разных цветовых вариациях, устройства могут иметь различный уровень мощности.

Комфорт в использовании достигается благодаря простоте устройства, а также возможностью плавной регулировки освещения. Все товары Макел сертифицированы и соответствуют стандартам электробезопасности и качества.

Schneider Electric

Шнайдер Электрик — проверенный французский бренд, занимающийся выпуском электротехнических устройств. Диммеры этого производителя представлены на рынке в нескольких линейках. Регуляторы напряжения Schneider Electric характеризуются элегантностью дизайна и изготовляются в разных цветовых вариациях. Производитель при выпуске использует высококачественные комплектующие, что обеспечивает увеличенный ресурс службы механизмов.

Диммеры Шнайдер Электрик обладают специальной защитой от:

  • скачков напряжения;
  • перегрева;
  • а также коротких замыканий.

Такие регуляторы просты в плане установки и использования, отзывы потребителей показывают, что они одни из самых надежных. Линейка Шнайдер Электрик включает в себя как бюджетные регуляторы, так и эксклюзивные варианты. Продукты этого бренда обладают стандартами качества и отвечают международным требованиям.

Legrand

Регуляторы Legrand Valena выпускаются во Франции.

Продукты бренда характеризуются:

  • повышенным качеством;
  • простотой установки;
  • а также надежностью.

Диммеры Легранд обладают оригинальным дизайном и работают практически без сбоев. Продукты этого производителя соответствуют международным требованиям. При производстве регуляторов напряжения применяются последние технологии, в продажу устройства поступают в трех цветовых вариациях.

Стоимость продуктов Легранд значительно выше, чем устройств российского или китайского производства. Но их функциональность и качество также на высоком уровне.

Иван Пилипчук продемонстрировал работу регуляторов освещения для диодных лампочек Легранд.

АВВ

Продукты производителя АВВ зарекомендовали себя с положительной стороны благодаря высокому качеству работы и повышенному ресурсу эксплуатации. В продаже можно найти регуляторы разных типов как с дистанционным управлением, так и механические.

Производитель выпускает диммеры в разных цветовых решениях. Продукты АВВ можно разделить между собой на регуляторы премиум класса, а также бюджетные варианты. Последние будут более дешевыми, но и их функционал будет ниже.

Параметры выбора

При покупке регулятора необходимо учитывать параметры:

  1. Общая нагрузка на устройство. Сервисная книжка к диммеру включает в себя информацию о параметре нагрузочной мощности регулятора. Это значение должно быть на 30% больше, чем общая величина мощности всех осветительных устройств, которые будут регулироваться. Не следует сильно превышать запас мощности, иначе диммер выйдет из строя.
  2. Параметр напряжения для источника света. Есть диодные осветительные устройства, которые функционируют от бытовой сети номиналом 220 вольт, а есть светодиоды, которым требуется 12 вольт напряжения. В зависимости от лампочки выбирается конкретный тип регулятора.
  3. Совместимость с лампой. В сервисном руководстве к регулятору отмечается, с каким типом ламп он должен использоваться. Диммеры для лампочек накаливания не подойдут для применения с диодными источниками света.

Как подключить диммер своими руками?

Выполнить подключение диммера для светодиодных ламп можно самостоятельно. Для этого надо обладать минимальными знаниями в области электрики и иметь отвертку.

Инструкция подключения диммера для светодиодных ламп

Процедура подключения устройства на примере регулятора Legrand:

  1. Первым этапом будет отключение электричества в бытовой сети. Используя индикатор, необходимо определить фазовую электролинию. Разберите регулятор напряжения с помощью отвертки и освободите подрозетник.
  2. На корпусе устройства располагается три контактных разъема. Первый — это фаза, второй — нагрузка, а третий предназначен для подсоединения дополнительных переключателей. В комплектацию диммера входит схема, с ее помощью будет выполняться подключение.
  3. Отверткой с крестовым наконечником ослабьте зажимные болты и установите контакты электроцепи в разъемы. При подключении используйте распиновку. В нашем примере белый контакт провода — это фаза, а синий предназначен для подсоединения нагрузки. После установки проводов болты зажимаются, это требуется для обеспечения качественного контакта. Но пережимать винты не рекомендуется, чтобы не повредить контакт.
  4. Затем диммер устанавливается в подрозетник, его надо надежно закрепить в самой коробке посредством двух винтов.
  5. Следующим этапом будет монтаж защитной пластиковой рамки и кнопки. Клавиша монтируется с учетом нюансов, указанных в сервисной документации. Обычно широкая кнопка предназначена для активации и отключения освещения, а узкая нужна для регулировки параметра яркости света.
  6. На завершающем этапе выполняется диагностика работы регуляторного устройства, перед этим надо включить электричество в сети.

Регулировка освещения в нескольких помещениях проходным регулятором

Проходные регуляторы освещения обычно применяются в частных домовладениях или многокомнатных квартирах. Для решения этой задачи, чтобы обеспечить регулировку света, могут применяться проходные переключатели.

Для возможности настройки яркости из разных мест проходное устройство надо установить в одной точке, а в другой монтируется поворотный диммер. Такая схема — одна из простых в плане реализации.

В одной точке помещения будет выполняться включение света или его выключение, а в другой будет производиться настройка параметра интенсивности.

Но в продаже можно найти современные модели устройств, с помощью которых выполняется проходное диммирование освещения. Речь идет о сенсорных регуляторах. Такие устройства обладают электронной начинкой, что позволяет синхронизировать работу одновременно нескольких устройств. Для управления процедурой регулировки посредством диммеров устройства надо предварительно подключить к так называемым спутникам. В зависимости от вида устройства их количество может составить от 5 до 10 штук.

Как изготовить диммер самостоятельно?

Чтобы сделать самодельный диммер, потребуется схема.

Что понадобится?

Чтобы собрать устройство, потребуются следующие компоненты:

  • две резисторных элемента, один из них должен быть переменным, а другой постоянным;
  • неполярное конденсаторное устройство;
  • симистор;
  • медный проводник;
  • динистор;
  • паяльник с расходными материалами;
  • текстолитовая плита, будет использоваться для установки платы.

Схема

Общая схема сборки диммера

Пошаговая инструкция

Руководство по сборке диммера:

  1. Все электронные элементы устанавливаются на плате. Посредством использования проводников выполняется их соединение в соответствии со схемой, представленной выше. Для подключения используется пайка.
  2. На текстолитовой плите необходимо разметить отверстия, которые будут использоваться для выводов.
  3. В намеченных местах выполняется сверление. Принцип действия схемы состоит в том, что на неполярное конденсаторное устройство будет поступать переменный ток резисторного элемента. Конденсаторный компонент будет заряжаться и подавать напряжение на источник света.
  4. Когда сборка завершена, выполняется тестирование диммера. Для этого потребуется ламповый патрон с источником света. Сам регулятор подключается к патрону, для соединения применяются электроцепи. Затем собранный механизм подключается к бытовой сети. Поскольку электросеть характеризуется наличием повышенного напряжения, то все соединительные места рекомендуется надежно заизолировать. Не допускается прикосновение руками к оголенным частям на плате, где расположены проводниковые элементы. Если сборка выполнена верно, то диммер будет рабочим.

Видео «Пример изменения яркости недиммируемых ламп»

Игорь Николаев показал в ролике, как можно изменить параметр яркости обычных диодных лампочек с помощью диммера.

razvodka.net

Диммер для светодиодных ламп - возможности подключения, детали, ограничения

Наши клиенты часто задаются вопросом, вернее несколькими вопросами, касающимися диммирования светодиодных ламп. О том, что такое диммер и диммирование мы подробно рассказали в одной из наших первых статей. В другой нашей статье мы рассказали, что не все светодиодные лампы поддаются диммированию - подробнее читайте здесь.

Задача настоящей статьи - разобраться можно ли диммировать светодиодные лампы, в технических данных которых не указана такая возможность. Также многих наших посетителей интересует, можно ли использовать для диммирования светодиодных ламп диммер, который уже установлен для управления лампами накаливания. Постараемся подробно ответить на эти два интересных вопроса.

Как известно, в качестве бытовых источников света сегодня используются в основном три типа источников: нить накаливания, лиминесцентный источник и светодиоды. Проще всего дело обстоит с лампами, реализованными с использованием нити накаливания. Все 100% ламп накаливания поддаются диммированию.

Лампы построенные на люминесцентном принципе свечения – могут диммироваться в случае, если драйвер лампы специально был разработан с учетом возможности диммирования. Люминесцентные лампы имеют особенность диммирования, которая заключается в том, что диммирование люминесцентной лампы невозможно во всем диапазоне яркости свечения лампы. Примерно на уровне яркости 15-30% от номинальной (в зависимости от типа), люминесцентная лампа полностью гаснет. Это связано с особенностью работы люминесцентных ламп, в которых инициатором света являются ионизированные пары ртути, а для ионизации паров ртути требуется создать дуговой разряд, мощность которого невозможно плавно уменьшать ниже определенного порога.

Светодиодные лампы подразделяются на две группы: диммируемые и недиммируемые. Способность к диммированию зависит, как и у люминесцентных ламп, от конструкции драйвера лампы. Но в отличие от люминесцентных ламп, светодиодные лампы позволяют управлять яркостью очень плавно, вплоть до самого минимума – 1% от номинальной яркости.

Можно ли диммировать светодиодные лампы, в технических данных которых не указана такая возможность? Нет. К сожалению, если лампа не была разработана с учетом функции диммирования, то без глубокого вмешательства в ее конструкцию управлять яркостью такой лампы не получится. Почему? Рассмотрим более подробно принцип питания диодов, установленных в светодиодной лампе. Светодиод, это электронный компонент, который имеет две электрические характеристики, обеспечивающие его работу: напряжение питания, и ток, протекающий через светодиод. Напряжение питания светодиода – это постоянная характеристика, а вот ток, протекающий через светодиод – может изменяться, и как следствие меняется его яркость.

Драйверы, которые применяют в недиммируемых светодиодных лампах, выполняют единственную задачу: обеспечить номинальное напряжение и оптимальный и неизменный ток для каждого светодиода при условии, что входное напряжение питания может отличаться от 220 В. Драйвер же диммируемой светодиодной лампы более сложное устройство, так как необходимо еще выполнять диммирование. Диммирование в светодиодных лампах обычно обеспечивается путем широтно-импульсного модулирования. Ток, которым питают светодиоды – квази-постоянный, т.е. состоит из прямоугольных импульсов высокой частоты. Регулируя ширину этих импульсов, можно изменять среднюю величину протекающего через диод тока, соответственно, яркость светодиода также меняется.

Но как всегда бывают исключения. И исключением являются предельно дешевые светодиодные лампы китайских производителей, которые ОЧЕНЬ сильно экономят на конструкции лампы. Если быть точным, то в дешевых светодиодных лампах в качестве драйвера применяют простейший диодный мост, зачастую без защиты от перегрузок, и/или падений напряжения. Именно это и позволяет данным лампам «случайно» выполнять функцию диммирования. Но нужно понимать, что надежность работы таких сильно упрощенных светодиодных ламп, а также их эффективность крайне низки и нестабильны. Для таких ламп можно с уверенностью сказать, что если светодиодный модуль лампы потребляет 5 Вт, то потери в блоке питания составят не менее 2-3 Вт, и общее потребление такой лампы будет уже 7-8 Вт.

Можно ли использовать для диммирования светодиодных ламп диммер, который уже установлен для управления лампами накаливания? Да, ответ на данный вопрос – положительный. С высокой вероятностью, что светодиодная лампа будет диммироваться с использованием обычного диммера для ламп накаливания (галогеновых ламп). В большинстве случаев проблем не возникает.





svetlix.ru

принцип работы, подключение регулятора света своими руками

Востребованностью как в бытовых условиях, так и на производстве, пользуется такое технологическое устройство, как диммер. Одним из вариантов его использования является регулировка интенсивности освещения. Такое управление позволяет не только повысить экономический эффект, но и приносит ряд удобств. Например, регулировка освещения от времени суток, расширение возможностей дизайнерского оформления.

В продаже можно встретить большое количество разных приборов этого типа, они отличаются ценой и функциональностью. При желании существует возможность изготовить диммер своими руками. Несложная конструкция позволяет осуществить подключение диммера самостоятельно даже людям, которые не имеют специальных технических знаний.

Принцип работы и виды устройства



Диммеры — это светорегуляторы, с помощью которых изменяется интенсивность освещения объекта. Такое управление осуществляется путём изменения мощности подводимой к нагрузке.

В промышленной сети протекает переменный электрический ток, имеющий плавную синусоидальную форму. Если этот сигнал обрезать, то к нагрузке будет подводиться уже ломанная синусоида, а значит, изменится и мощность. Для этого перед нагрузкой последовательно включается прибор, который будет пропускать ток только в момент достижения напряжением определённой величины.

Диммеры различают по виду сигнала, они могут быть:

  • аналоговыми;
  • цифровыми;
  • комбинированными.

Различаются также они по назначению:

  • для галогенных ламп и c накалом питанием 220 вольт;
  • для галогенных источников питанием 12−24 вольт;
  • для светодиодных и люминесцентных источников.

По виду конструкции диммеры могут классифицироваться по следующим типам:

  • поворотные: регулировка осуществляется с помощью поворотного механизма;
  • кнопочные: управление осуществляется с помощью кнопок;
  • дистанционные: управляются с использованием беспроводного устройства;
  • акустические: срабатывают от громкого звука.

Электрическая схема диммеров может быть реализована на различных электронных компонентах таких, как тиристор, симистор, специализированные микросхемы.

Самая простая модель диммера выпускается с поворотной ручкой регулятора яркости. Принцип работы модели основан на изменении сопротивления в цепи. По сути, это тот же самый реостат. Диммеры на тиристорах и симистрах обрезают передний фронт входного сигнала. Микросхемы используют в своей работе встроенную электронную схему понижения напряжения.

Фактически любого вида диммер — это выключатель с настраиваемой яркостью, которая происходит путём отбора лишнего электричества.

В настоящий момент в торговых точках можно встретить универсальные диммеры. Главная их особенность заключается в автоматическом распознавании вида источника света и подборе диапазона его регулировки. Эти универсальные приборы очень удобно применять при подключении светодиодных ламп. Они могут отключаться при коротком замыкании, а после восстановления напряжения универсальный диммер автоматически включается на значении яркости, которое было установлено перед коротким замыканием. Такое устройство может комбинироваться с датчиками движения и присутствия. Единственный недостаток такого изделия — его цена.

Подключение диммера для светодиодных ламп



Подключение такого устройства обычно не вызывает трудностей. Оно осуществляется в разрыв электросети питающей нагрузки. Может монтироваться как непосредственно вместо обычного выключателя, так и быть выполнено в виде отдельного устройства. Во втором случае диммер имеет свою вилку и розетку. Вилка вставляется в розетку с напряжением 220 вольт, а в розетку устройства подключается осветительный прибор. Существует также особый случай — это монтаж непосредственно в электрощите на DIN-рейку. Простейшего вида прибор имеет только два вывода, подключение к которым не зависит от полярности.

При подключении нескольких осветительных приборов, используются два варианта исполнения: одинарный и групповой. В первом случае вся нагрузка подключается параллельно диммеру, а при групповом — осветительные приборы разделяют на группы. Каждая группа соединяется со своим устройством и не связана с другим.

Применять диммер для ламп накаливания возможно любой. А вот в связи с особенностью изготовления светодиодных и галогеновых ламп использовать совместно с ними диммер не так просто.

Особенности использования со светодиодной лампой

Диммер для светодиодных ламп 220 В может устанавливаться в саму лампу или же может представлять собой отдельное устройство. Для совместного использования применяются диммеры с широтно-импульсной модуляцией (ШИМ). При этом питание осуществляется импульсами постоянного тока. Изменяя ширину импульсов, меняется и средняя величина тока, протекающего через диод, а значит, и яркость. Недостаток такого метода — появление мерцания ламп.

Со светодиодными лампами работать сможет не каждый диммер, выпускаемый отдельно. Всё дело в том, что такие лампы используются совместно с драйверами. Они предназначены для обеспечения неизменного тока для каждого диода при условии, что входное напряжение отличается от 220 В. Если это напряжение меньше, то драйвер не запустится, а значит, лампа не загорится.

На специальных светильниках, работающих с регуляторами освещения, ставится маркировка dimmable либо специальный логотип на упаковке.

Самостоятельное изготовление диммера

В зависимости от желания и возможности, можно изготовить устройство своими руками. Для этого понадобится принципиальная схема и наличие радиодеталей. Монтаж производится на фольгированном текстолите. Материал для корпуса разрешается использовать любой.

Простое доминирующее устройство несложно собрать на тиристоре. Работа схемы основана на способности открывания тиристора в моменты времени, когда синусоида достигает нуля. В это время можно обрезать сигнал и тем самым изменить величину напряжения на нагрузке.

Входной сигнал заряжает через переменный резистор R, конденсатор C, в это время тиристор SCR закрыт. Когда входная разность потенциалов полуволны достигает определённого значения, то открывается динистор ZD, а за ним и тиристор. Появляется ток. Как только значение полуволны снижается, динистор закрывается. Конденсатор начинает разряжаться через диод, тиристор закрывается. При следующем периоде всё повторяется.

При использовании в цепи с постоянным напряжением 12 вольт изменение мощности осветительного прибора проще всего выполнить, используя интегральный стабилизатор. Такое устройство вдобавок ещё будет служить и дополнительной защитой от скачков напряжения в электросети.

Принцип действия схемы прост. На контакте управления, изменяя значение переменного резистора, устанавливается величина выходного сигнала. С помощью такой схемы стабилизатора регулировка осуществляется от 0 вольт до 12 вольт. При сборке необходимо обратить внимание, что микросхема требует охлаждения. Обычно для этих целей она устанавливается на радиатор.

При изготовлении устройства самостоятельно важно обратить внимание на его мощность. Она будет напрямую зависеть от параметров ключевых устройств, применённых в схеме. Обычно мощность выбирается на 15 процентов больше, чем значение, потребляемое нагрузкой. Например, для включения светильника, состоящего из трёх ламп накаливания по 100 ватт каждая, потребуется устройство с мощностью не менее 350 ватт.

Использование диммеров переменного тока позволит легко создать комфортный, функциональный интерьер в любом месте применения источников света. Выбрать и подключить подходящее устройство не должно составить труда, учитывая, что с каждым прибором должна идти инструкция по применению. Ну, а если вдруг подобрать ничего не получится, то всегда возможно собрать устройство собственными руками.

instrument.guru

Современные и практичные диммеры для светодиодных ламп

После того, как появились лампы накаливания, был изобретен диммер для светодиодных ламп. Диммер для светодиодных ламп 220В может заменить выключатель, его могут установить в короб или встроить в светодиодный светильник. Покупатели достаточно быстро оценили привилегии этого устройства. Главной причиной этого является улучшенное функционирование светодиодных источников света на 220В. Благодаря этому можно изменять яркость света, режим зажигания, цветовую гамму светодиодов, плавность включения. Устанавливается диммер для светодиодных ламп вместо выключателя. Его достоинства:

  • экономия электроэнергии;
  • благоприятное освещение в любое время суток;
  • улучшает дизайн комнаты.

Разновидность диммеров

Делят по принципу регулирования:

  1. Механическое регулирование света. Яркость можно регулировать колесиком либо  кнопкой.
  2. Сенсорное регулирование света. Достаточно привлекательный по внешнему виду. Благодаря сенсорному экрану управлять им легко и удобно. По цене он дороже.
  3. Благодаря пульту дистанционного управления. Это достаточно интересный способ, так как контролировать освещение можно с любого места. По радиоканалу включать свет можно даже с улицы, а привычный для нас инфракрасный канал работает по принципу пульта от телевизора.
  4. Регулировка света через Wi-fi. Достаточно дорогой и современный вид управления освещением дома или квартиры, так как управлять необходимо с телефона либо планшета. С любого уголка дома можно взять под свой контроль свет. В комплект также входят сенсорные пульты.
  5. Акустическое. Диммер работает от голосовой команды или громкого звука.

Прочтите также нашу статью Накладные светодиодные светильники: преимущества и недостатки.

По разновидности установки:

  1. Модульный или щитовой диммер. Установку производят в распределительном щите на DIN-рейку. Эта модель предлагает нам обширный спектр действий: регулировать яркость, придумывать разнообразные световые сценарии, и другие функции. Управление осуществляется благодаря выносным кнопкам, пультам дистанционного управления либо по системным шинам.
  2. Диммер для ламп накаливания или приборный. Такой вид диммеров очень удобный, так как вставляется в монтажную коробку. Регулировка светом осуществляется кнопкой либо выключателем.
  3. Моноблочный или настенный диммер, который также вставляется в монтажную коробку. Самый распространенный и удобный вид диммеров. Для управления светодиодными лампами применяют специальный диммер с ШИМ либо обыкновенный диммер с диммируемой светодиодной лампой.
  4. Выносной блок. Этот вид используют, чтобы подключить точечные светильники на подвесном потолке.

По виду управляющего сигнала диммеры могут быть:

  • аналоговые;
  • цифровые;
  • цифро-аналоговые

По типу и мощностным характеристикам ламп:

  • диммер для ламп накаливания и галогенных ламп в 220В;
  • только для галогенных ламп, которые подпитываются от трансформатора;
  • для светодиодных и люминесцентных ламп.

Принцип работы диммера с использованием ШИМ

  • обширный диапазон в изменении яркости ламп от 12-220В;
  • чтобы изменить яркость, не обязательно увеличивать либо уменьшать ток в цепи светодиодного светильника.

Как сочетаются диммеры и светодиодные лампы

Оказывается, не каждая светодиодная лампочка на 220В предназначена для регулирования яркости света. Использование нерегулируемой лампочки со светорегулятором приводит к нестабильной работе системы. Поэтому стоит заранее определиться в необходимости регулировки яркости света.

Рекомендуем нашу статью Светильники светодиодные Армстронг.

Во-первых, рассмотрим, что собой представляет светодиодная лампочка:

  • имеет обычный цоколь;
  • работает от обыкновенной электрической сети в 220В;
  • световой поток должен быть сходен с обыкновенными лампами.

Для того, чтобы покупатель имел возможность регулировать яркость света в обычной системе освещения, известные поставщики обязательно указывают это в паспорте на лампочку либо на самой упаковке:

  • на упаковке с надписью «регулировка яркости»;
  • просто может быть надпись «диммируемая».

Диммируемая лампа дает возможность вместе со светодиодными лампами применять обычные диммеры, которые дешевле специализированных регуляторов.

Прочтите также нашу статью Светодиодный потолочный светильник.

Технические характеристики диммера

  • способность регулировать световой поток: с помощью кнопок, поворотный способ, дистанционный, сенсорный;
  • регулировка мощности;
  • способность отключать свет автоматическим способом;
  • вероятность плавного включения или отключения света;
  • регулировать яркость света;
  • способность имитировать режим человеческого присутствия;
  • вероятность работы с обширным диапазоном напряжения;
  • вероятность запоминать, на каком уровне установлена яркость ламп;
  • предохранять от возможных перегрузок и коротких замыканий;
  • может функционировать при высоких и низких перепадах температуры.

Монтаж и установка диммера

Чтобы установить и подключить диммер, не обязательно вызывать мастера. Все это можно сделать самому. Устройство по способу выполнения бывает накладное либо встроенное, подключаем устройство последовательно с выключателем. Для начала при помощи индикатора определяем фазу. Не забываем обесточить электрическую сеть. Устройство ставим на фазный провод.

Каждый из нас не раз в своей жизни задумывался о своем жилье и о предметах, которые его окружают. И каждый раз в голову приходила мысль окружить себя предметами современных технологий. Поэтому начать обустраивать свои комнаты светодиодными светильниками и вместо выключателей ставить диммеры –это и есть первый шаг к обустройству высокотехнологичного дома.

koffkindom.ru
