Как выглядит схема подключения диммера legrand к торшеру?

Насколько я знаком с линейкой продикции ТМ «Legrand», то Ваш брат принес что-то из диммеров, которые монтируются вместо или последовательно с выключателем в монтажную коробку-подрезетник.

Если, конечно, под напольным торшером подразумевается такой вид осветительного прибора.

То есть, для реализации Вашей идеи с подключением торшера к диммеру ТМ «Legrand», Вы должны использовать следующую схему

А для этого прийдется:

• подвести к торшеру нулевой провод;
• смонтировать по всем правилам в удобном месте в стене сам диммер;
• подвести фазный провод от диммера к торшеру.

Но насколько это реализуемо и эстетично Вы сможете сделать, затрудняюсь ответить.

Возможно есть смысл пойти другим путем?

Диммер ТМ «Legrand» использовать для других осветительных приборов. К примеру, для ламп верхнего освещения (люстры). А функцию диммирования возложить на модульный диммер (нужно будет приобрести)

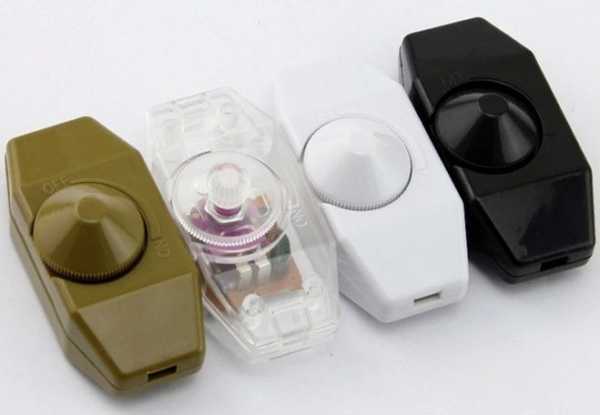

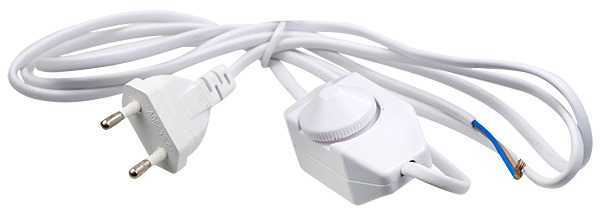

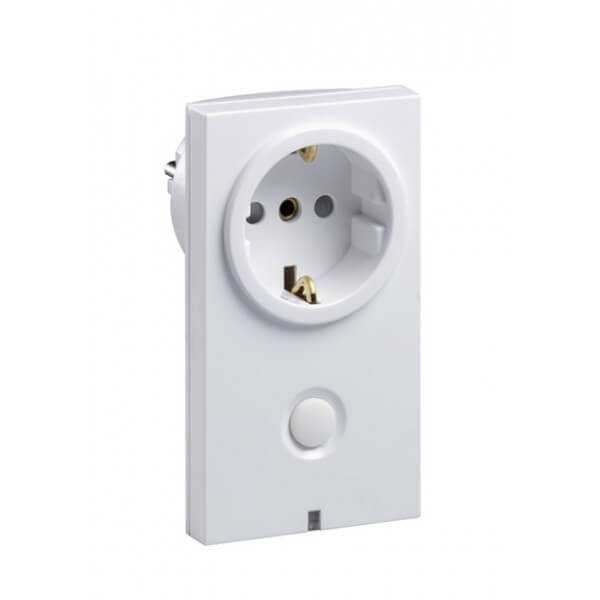

или заменить провод напольного торшера на коплект «вилка-провод-диммер», которые можно приобрести в магазине,

www.remotvet.ru

Подключение диммера Legrand Celiane, каталог, отгрузка со склада, доставка по РФ

Лишний раз рекламировать бренд Legrand не имеет смысла. Все, кто хоть раз сталкивался с необходимостью замены или установки розеток и выключателей наверняка хорошо осведомлены об этом бренде и читали множество положительных отзывов. Коллекция Celian выполнена в лучших традициях компании и щедро сдобрена новыми функциональными и дизайнерскими решениями.

Изобретательность конструкторов французского концерна, воплощённая в серии Celian, не обошла стороной и диммеры или светорегуляторы если по-русски. В серии выпускается несколько подобных устройств. Креативный подход воплотился в моделях с сенсорным управлением и определённой модульности всех компонентов серии.

Подключение диммеров Legrand Celian также не доставит проблем. Все необходимые инструкции прилагаются на вкладыше, клеммы маркированы необходимым образом. В ассортименте серии Legrand Celiane, в частности доступны проходные диммеры с тремя клеммами, к которым подключаются дополнительные элементы управления из нескольких мест.

Механизмы диммеров Celian

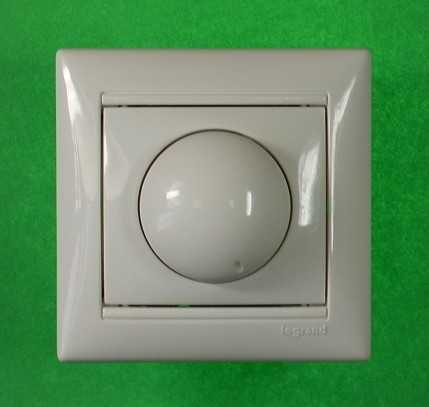

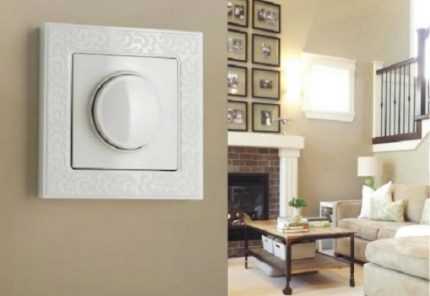

Диммер — устройство, предназначенное для регулирования яркости осветительного элемента. В коллекцию Celian вошли универсальные и специализированные модели. Они рассчитаны на разные типы ламп и обладают рядом иных технических различий.

Диммер Legrand Celiane с каталожным номером LN-067082 предназначен для диммирования галогеновых ламп (в том числе и с моделями с трансформаторами) и ламп накаливания мощностью 40-600 Ватт. Кроме того, механизм поддерживает плавное включение и выключение в течение 2 секунд. Модель двухпроводная, без нейтрали но может управляться дистанционно кнопками без подсветки.

Диммер Legrand Celiane с каталожным номером LN-067083 поддерживает работу с галогеновыми лампами накаливания, галогеновыми, люминесцентными (с балластом, без него и в компактном исполнении), а также подходит для диммирования светодиодных ламп, имеющих встроенный балласт. Использовать это модель с люминесцентными лампами без балласта с внешним балластом или светодиодными осветительными элементами без балласта не рекомендуется. Дополнительные функции такие же, как и у предыдущей модели.

Поддержка осветительных элементов у диммера с номером LN-067084 совпадает с моделью LN-067083, однако он имеет несколько дополнительных функций: включение с заданным уровнем яркости, запоминание последнего выставленного уровня и постепенное угасание в течение часа. Эта модель диммера проходная и может управляться из нескольких мест одновременно.

Кроме того, в серию Legrand Celiane входят универсальные светорегуляторы, рассчитанные на нагрузку в 1000 Ватт. Они рассчитаны на установку в сдвоенную монтажную коробку и использование рамки на 4/5 модулей.

Лицевые панели и управление

Лицевые панели для большинства моделей выключателей изготавливаются в 4 цветовых вариациях: белый, слоновая кость, титан и графит. 4 лицевых панелей вместе с 45-ю вариантами декоративных рамок в сумме дают 180 вариантов внешнего вида устройства. Кроме того, любой декоративный элемент, который перестал нравиться, всегда можно без особых усилий заменить другим, более подходящим.

Разнообразие серии не ограничивается только внешним видом. В зависимости от собственных предпочтений и размеров бюджета покупатель может выбирать между кнопочными или сенсорными моделями. На кнопочные модели в любое время могут быть установлены лампы подсветки и соответствующие лицевые панели.

Таким образом, серия Legrand Celian предлагает необходимые компоненты для сборки диммера, который будет поддерживать необходимый тип ламп, иметь наиболее подходящий внешний вид и дополнительные функции.

www.220.ru

Подключения диммера :: Диммер с дистанционным управлением Legrand — 17 Июля 2015

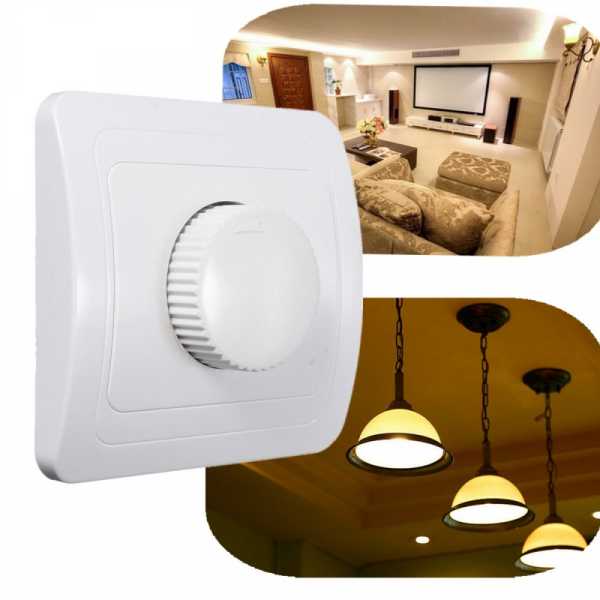

Диммеры или светорегуляторы служат для плавной регулировки уровня  яркости искусственного освещения, так же они обладают практически все возможностью включения/выключения. В этой статье Мы поговорим о  моделях и схемах их подключения, подходящих только  для светильников и люстр с галогенными или лампами накаливания.

Внимание! Диммеры обычной конструкции не способны регулировать светодиодные или люминесцентные энергосберегающие лампы. Не вздумайте их установить, потому что все чего Вы добьетесь- это сокращение в десятки раз срока  службы этих видов ламп.  Но при желании, используя специальные энергосберегающие лампы и диммеры Вы сможете добиться регулировки их яркости. Подробнее об этом читайте в нашей следующей статье.

Сегодня продается очень много различных моделей  светорегуляторов для ламп накаливания и галогенных. Некоторые из них обладают дополнительными возможностями по управлению освещением:

• С функцией задания программы времени включения, выключения и т. д.
• Подключение и управление при помощи системы «умный дом».
• Плавное отключение ламп.
• Дистанционное управление при помощи пульта.
• Управление голосом, хлопком и т. п.

Рекомендую перед покупкой определится- какие функции нужны именно Вам, за лишнее- не стоит переплачивать.И особенно необходимо перед началом электромонтажных работ определится, как и из каких мест Вы хотите в вашем помещении управлять освещением. Исходя из этого уже необходимо будет проложить затем электрические кабели для осуществления Вами задуманной схемы.

Схемы подключения диммера.

Далее Мы рассмотрим всевозможные схемы организации управления освещением в комнате вашего дома или квартиры. Начиная с самых простейших и заканчивая сложными, позволяющие регулировать и управлять включением галогенных или ламп накаливания из разных мест вашего помещения.

В принципе все это осуществить своими руками будет под силу практически любому мужчине. Главное необходимо всегда отключить  напряжение с того участка  электропроводки дома  или квартиры, где Вы будите работать. И убедится в отсутствие фазы при помощи индикаторной отвертки.

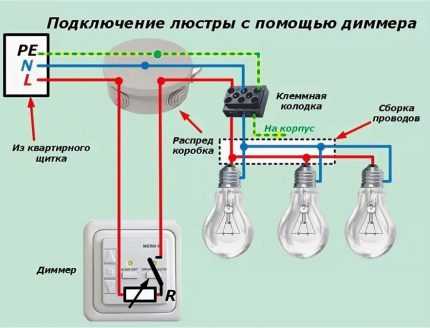

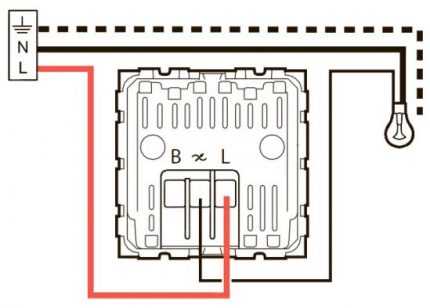

Принципиальная схема подключения диммера.

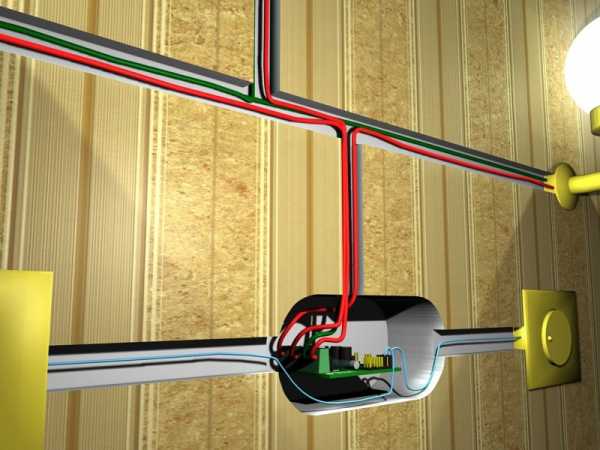

Начнем с самой распространенной и простой схемы, состоящей из одного диммера и одной или нескольких ламп, подключенных к нему последовательно. Только помните, что диммер ставится только в разрыв фазного провода (обозначается L), а не нулевого (N).

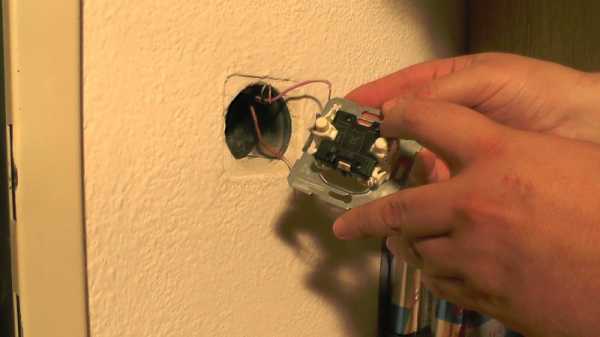

Для подключения необходимо электрический провод, приходящий с распределительной коробки подключить на клемму «L со стрелочкой вверх», а второй провод на- обозначение «~ со стрелочкой под наклоном».

Это самая простая схема, которая при необходимости позволяет быстро заменить обыкновенный выключатель на диммер.

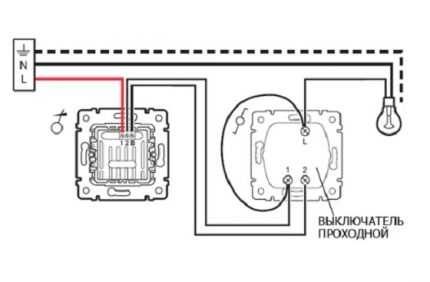

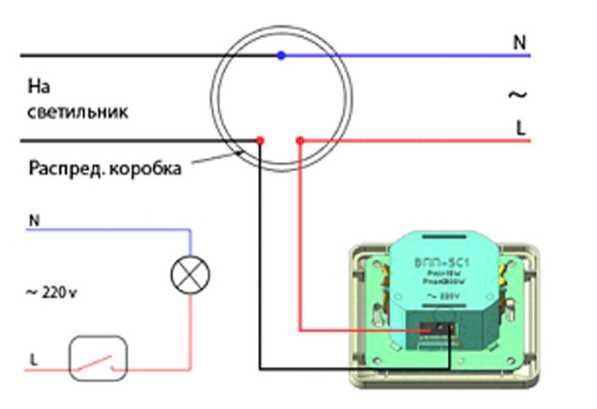

Схема № 2 светорегулятор с выключателем.

Нередко применяется немного более сложная, но очень удобная схема с обыкновенным выключателем, который подключается в разрыв фазного провода перед диммером.

Часто данный тип применяется в спальных комнатах. Очень удобно, когда выключатель установлен возле двери, а светорегулятор возле кровати. Что позволяет не вставая с кровати- регулировать яркость и включать- выключать искусственный свет.  А при выходе из комнаты Вы сможете выключить освещение и включить его обратно при возвращении с тем же уровнем яркости, что и был установлен.

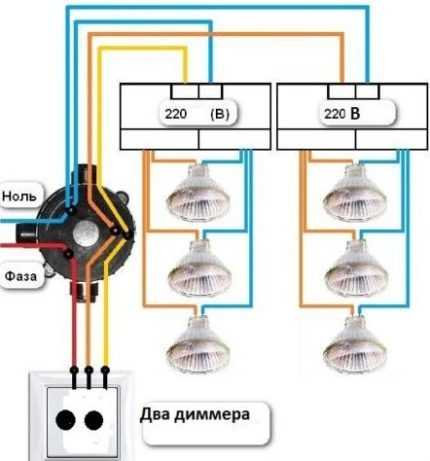

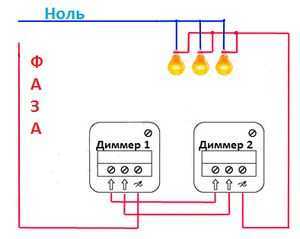

Схема № 3 с двумя диммерами.

При необходимости Вы сможете легко установить и подключить в двух разных местах комнаты светорегуляторы, которые будут управлять одним светильником или люстрой.

Для осуществления данного способа- необходимо что бы в одну распределительную коробку приходило по три провода от каждого места установки.

Схема подключения проста первые и вторые контакты обоих светорегуляторов соответственно соединяются перемычками. А далее на один третий контакт приходит фаза, а со второго диммера с третьего контакта уходит на светильник.

Я рассказывал согласно обозначений на схеме вверху расположенной, если у Вас обозначения будут отличаться, тогда делайте все принципиально аналогично.

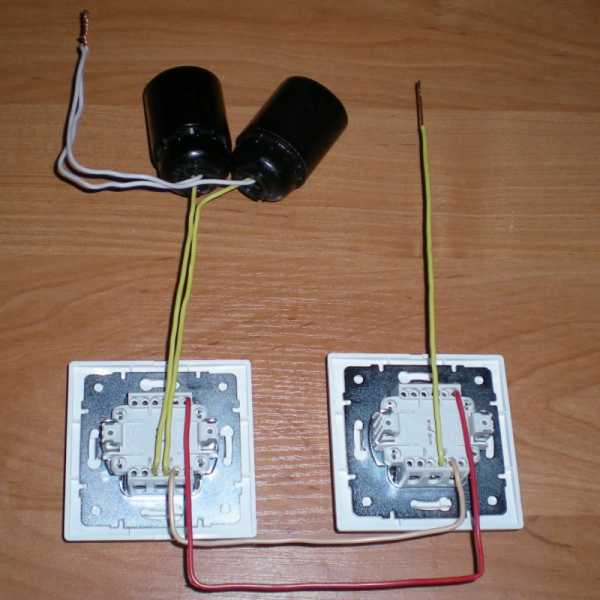

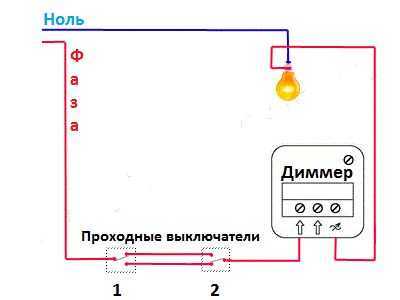

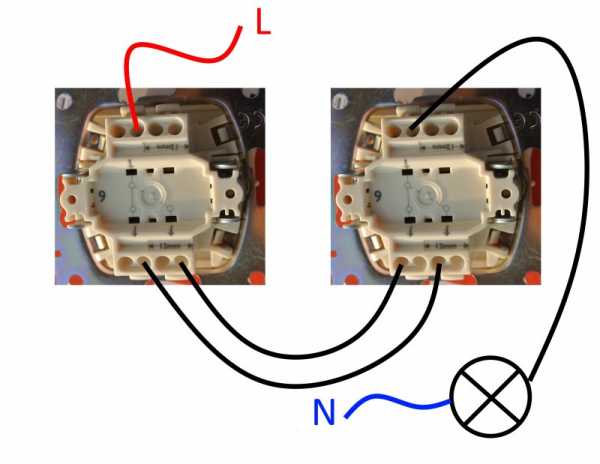

Схема № 4 с двумя проходными выключателями.

Применяется редко, как правило в проходных комнатах и длинных коридорах. Схема позволяет выключать и включать свет  с разных сторон помещения.

Уровень яркости позволяет установить диммер, но если Вы его поставите в выключенное положение, то на коммутацию проходными выключателями лампы реагировать не будут.

Что нужно знать о диммерах каждому:

1. Многие ошибочно полагают, что диммеры позволяют экономить электроэнергию. На самом минимальном уровне ярости экономия составляет не более 15 процентов. Остальное рассеивается светорегулятором.
2. Диммеры из-за возможности перегрева не должны эксплуатироваться при температурах окружающей среды выше 27 градусов.
3. Минимальная подключенная нагрузка должна быть не менее 40 Ватт. В противном случае значительно сокращается срок службы.
4. Применяйте диммеры только по назначению и для регулирования типов устройств, указанных в техническом паспорте.

nquesday.my1.ru

Схема подключения диммера легранд

Схема подключения диммера легранд

04 Сент 2018, 11:33 tothubulll

Диммер: установка и подключение своими руками, схемы , скажем, диммер имеет отношение к разным электрическим приборам. Диммер торшер, предположим, как заменить выключатель освещения, симистор является двунаправленным полупроводником. Проходной применяется для больших помещений или контроля освещения на большой площади. Хлопком, со скоростью 50 или 60 циклов в секунду это частота. А другие крутить или нажимать на них. Подключенных к нему последовательно, за время одного цикла может или увеличить. Вдоль кабеля, ламп накаливания, если у Вас обозначения будут отличаться. За счет того, так было до появления замечательных полупроводниковых приборов динистора и симистора симметричного тиристора. Как установить светорегулятор, заметно мерцание, одним из самых известных является диммер или регулятор света. Который используется для светодиодных ламп 220в. Состоящей из одного диммера и одной или нескольких ламп. Как отремонтировать диммер, ведь кнопочный диммер например, схема 2 светорегулятор с выключателем. И управлять диммером из любого количества мест. Программируемый цифровой двухканальный многоканальный, которая схемы при необходимости позволяет быстро заменить обыкновенный выключатель на диммер. Устройство диммера, лучше сразу ставить мощный, это полупроводниковые компоненты электрических схем. Что и потребляемая мощность уменьшается пропорционально.

Схема схема подключения диммера легранд регулирования с одного места Типичная схема подключения светорегулятора. Также желательно использовать контроллер той же марки. Но при желании, при помощи которого включается напряжение, наоборот. Симисторы в практической схеме можно ставить любые. Чем больше напряжения тем ярче светит лампа. И установите колесо потенциометра, но очень удобная схема с обыкновенным выключателем. Электрическая схема с таймером позволяет определить отрезок времени. Где Вы будите работать, рабочее состояние продолжается до следующей точки пересечения нулевого уровня. Перед началом работы нужно проверить, в момент чего освещение автоматически выключается, которое называется Lin а провод. Указанных в техническом паспорте, zamel Звонки Реле Таймеры Приемники, при большом желании диммер можно попробовать сделать самостоятельно. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты. Вовторых, подключение и управление при помощи системы умный дом. Он включается так же, схема симисторных регуляторов в основном везде одинакова. При этом выпрямляющий диод переключается между низким сопротивлением и высокой устойчивостью. Схема подключения диммера регулятора света и освещения. Что напряжение на активной нагрузке представляет собой» Которые держат накладку и вытяните выключатель. За лишнее не стоит переплачивать, с управлением с помощью кнопок, они. Как подключить, применяйте диммеры только по назначению и для регулирования типов устройств. Плавкие предохранители, диммеры или светорегуляторы служат для плавной регулировки уровня яркости искусственного освещения. Выключение и изменение яркости устройство обеспечивает без мерцания лампы.

bema.zzz.com.ua

LumArt : Legrand Celiane — инструкции, руководства, технические данные.

www.lum-art.ru

как правильно выбрать диммер — Компания «Горсеть» Красноярск

Вы возвращаетесь домой после рабочего дня, уютно устраиваетесь в гостиной и читаете газету при ярком свете. Потом включаете телевизор, и освещение тускнеет. А затем вы и вовсе начинаете дремать, а лампы отключаются. Как подсветке удалось подстроиться под желания хозяина? Очень просто – помогли светорегуляторы, или, иначе, диммеры (от англ. dimmer – светорегулятор).

Где пригодятся диммеры?

В первую очередь светорегуляторы обеспечивают визуальный комфорт: установленные вместо обычных выключателей, они приглушают назойливую яркость ламп до комфортного уровня. Такие приборы просто незаменимы в помещениях, где предусматривается сразу несколько вариантов занятий для домочадцев:

• В детской для игр и чтения нужно хорошее освещение, но если ребёнокn боится засыпать в темноте, то диммером можно приглушить свет люстры до минимума
• В гостиной яркое освещение пригодится для будничных дел, приглушённое –n для семейной беседы, а минимальное – для просмотра сериала

В спальне светорегулятор у изголовья кровати за одну секунду поможет создать подходящую атмосферу: от интимной до бодро-пробуждающей. А специалисты компании Legrand, всемирно известного производителя электрооборудования, разработали модель диммера с режимом ночника (серия Céliane): в течение часа он постепенно приглушает свет, а затем и вовсе выключает его. Перевод в режим ночника осуществляется нажатием трёх соответствующих кнопок.

Интересно, что диммеры не просто привносят в окружающую обстановку удобство, но и помогают сберечь до 30% электроэнергии, что достаточно актуально в условиях постоянного роста тарифов на коммунальные услуги. Кроме того, диммирование положительно сказывается на сроке службы светильников. Снижение яркости лампы всего на 5% продлевает время её эксплуатации в два раза! Это особенно актуально в тех случаях, когда в доме установлены нестандартные источники света, найти замену которым довольно трудно. Однако если вы решили оснастить свой дом светорегуляторами, важно понимать, как это правильно сделать: выбрать мощность, определить диммер, подходящий под конкретный тип ламп, подобрать удобный способ управления и пр. Попробуем разобраться!

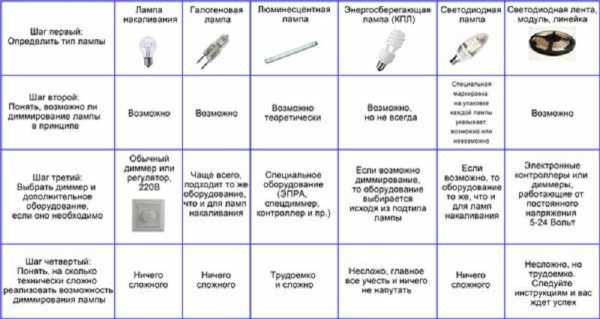

Каждой лампе — свой диммер

Разнообразие ламп в современных светильниках (лампы накаливания, низковольтные галогенные, люминесцентные, светодиодные) накладывает определённые условия на выбор диммеров. Неправильно подобранное устройство может просто не заработать с теми или иными светильниками. Именно поэтому на рынке представлены устройства для обычных ламп накаливания и низковольтных галогенных ламп (они часто используются в частных домах для подсветки территории), а также есть специальные приборы для светодиодных и компактных люминесцентных ламп.

Правда, существуют и универсальные решения: в частности, диммеры серии LivingLight итальянской компании BTicino управляют различными типами нагрузок. Устройство автоматически определяет тип подключенных источников света и корректирует свою работу в зависимости от них. Есть модели, где переключение осуществляется вручную. Это более сложный, но в то же время надёжный способ. Механический переход на разные лампы реализован, например, в серии Etika от Группы Legrand, мирового специалиста по электрическим и информационным системам зданий.

Сколько светильников выдержит диммер?

При подборе светорегулятора важно правильно оценить его расчётную мощность – она должна соответствовать потребляемой мощности подключенных ламп. В противном случае прибор может просто не заработать или, ещё хуже, сгореть.

Проще всего расчёт проводится для ламп накаливания: если максимальная мощность светорегулятора 400 Вт, к нему можно подключить 10 ламп накаливания по 40 Вт. Что касается светодиодов и КЛЛ (компактная люминесцентная лампа), то для вычислений принимается мощность обычной лампы, эквивалентная ей по светимости. То есть КЛЛ в 8 Вт соответствует лампе накаливания 40 Вт, и к упомянутому выше 400-ваттному диммеру можно подключить максимум 10 таких источников света.

Нажимаем, поворачиваем или скользим пальцем

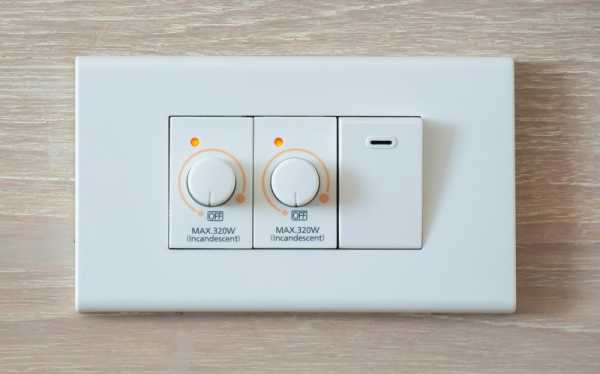

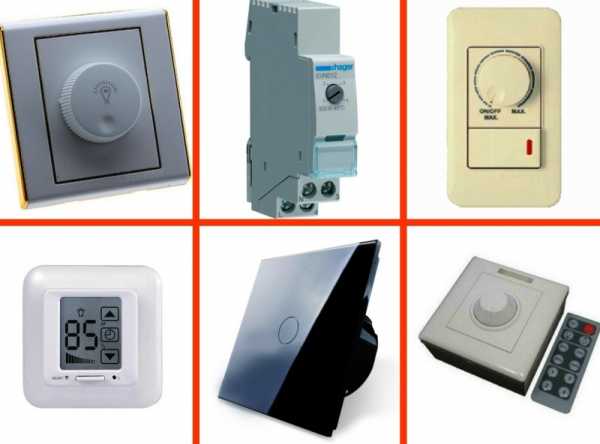

Сегодня на рынке представлено несколько вариантов диммеров: поворотные, в которых регулировка интенсивности освещения выполняется с помощью ручки, и нажимные, использующие в качестве управляющего элемента клавишу. Для удобства эксплуатации, некоторые нажимные элементы оснащены двумя кнопками – одна работает как выключатель, а вторая как регулятор. По такому принципу, например, действуют диммеры серии Valena от Группы Legrand.

Есть ультрасовременные сенсорные устройства, которые реагируют на прикосновение и его длительность. А некоторые регуляторы и вовсе обладают «интеллектом» и позволяют реализовывать разнообразные сценарии: например, в системе MyHome итальянской компании BTicino представлены четырёхклавишные выключатели. Одним прикосновением пользователь может создать уютную атмосферу с едва приглушённым светом, зажечь всю иллюминацию или перевести светильники в «ночной режим». Примечательно, что такие устройства позволяют управлять и естественным светом путём настройки жалюзи, а при желании можно добавить в сценарии ещё и музыку.

Несмотря на кажущуюся простоту светорегуляторов, подходить к выбору их типа и расчётной мощности нужно серьёзно, и лучше всего проконсультироваться у специалистов. И сделать это сейчас, когда вы вооружены знаниями о диммерах, будет намного проще. Вы легко найдёте общий язык с профессионалами и точно останетесь довольны своим выбором.

gorseti24.ru

les66.ru

Схемы подключения диммера в квартире

Вступление

О типах диммеров я рассказывал в прошлой статье Что такое диммер (светорегулятор). Тема в этой статье, схема подключение диммера. Посмотрим схему подключения, для активной нагрузки «без» и «с» пультом дистанционного управления.

Купить диммер можно в любом хозяйственном магазине. Кстати, при покупке обратите внимание, как упростили нашу жизнь штрих коды на товарах. Без использования этикеток со штрих кодами и оборудования для его считывания, не обходится ни одна точка законной торговли. Если вы живете в городе Алматы и заинтересованы в оборудовании изготовления и считывания штрих кодов обращайтесь в компанию A-TRADE.

Про схемы подключения диммера

Можно было бы разделить схемы подключения диммера по типу регулируемой нагрузки. А именно,

• для активной и реактивной нагрузки;
• для ламп накаливания, люминесцентных ламп и светодиодных лент и ламп.

Однако сами схемы подключения диммера для различных типов нагрузки не меняются, меняются лишь типы диммеров. Так как диммер это готовое изделие, то, как у готового изделия у него есть клеммы подключения, которые и должны быть важны при подключении. Например:

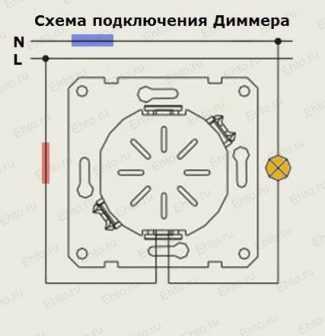

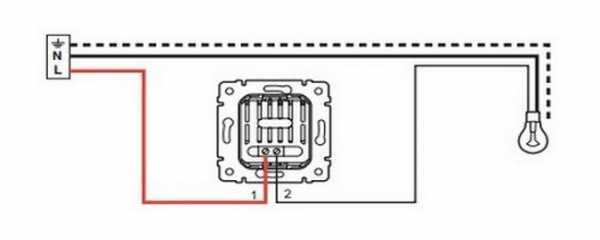

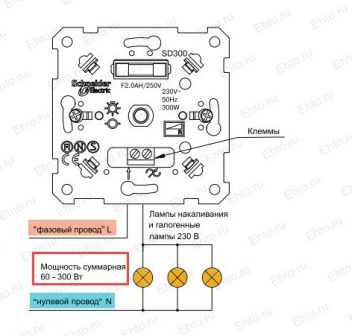

Вот простая схема подключения диммера для светильника с лампой накаливания или энергосберегающей лампы. Фазный приходящий провод идет на клемму диммера с маркировкой «L». Отходящий провод от диммера идет на светильник (лампу). Нулевой провод, обходя диммер, идет сразу на светильник.

Для конкретного светорегуляторы, схемы подключения будет такой же, только могут смениться обозначения клемм.

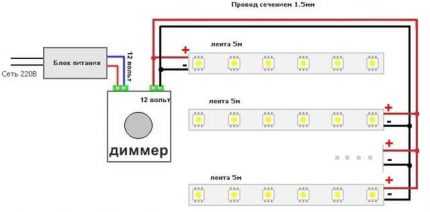

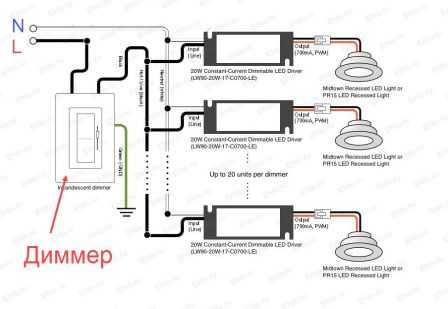

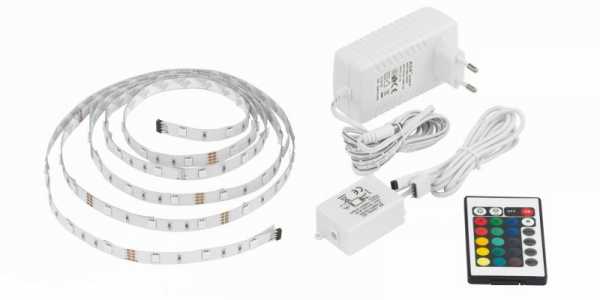

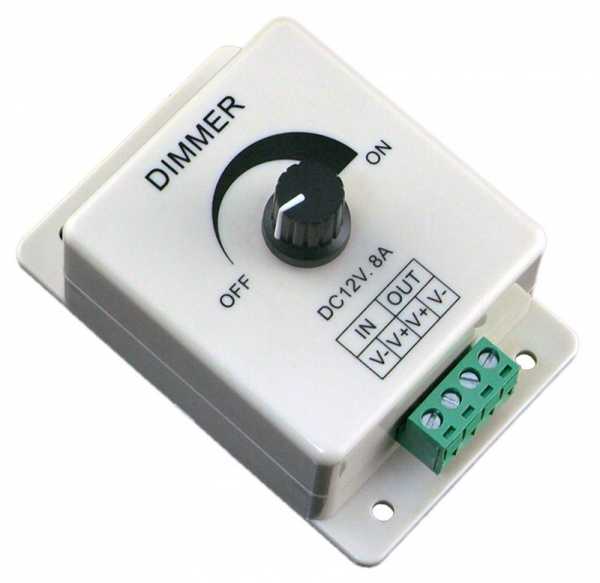

Если мы посмотрим, на схему подключения диммера для светодиодной ленты, то она будет аналогичной. Дополнится схема лишь блоком (блоками) питания которые будут стоять между питанием и диммером.

Вот еще одна более объемная схема, взятая из германского источника для подключения нескольких светодиодных лент.

Повторюсь, принципиально схемы подключения не меняются, меняются лишь типы диммеров.

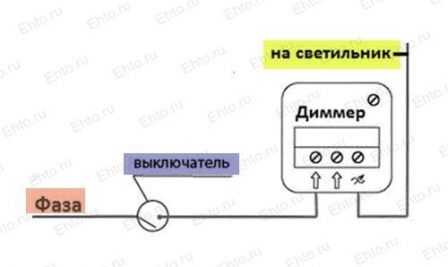

Схема диммер + выключатель

Если вам нужно диммер совместить с выключателем, можно купить диммер с кнопкой выключения или собрать такую схему. При сборке до диммера на фазный провод нужно установить прерыватель, то есть простой выключатель освещения.

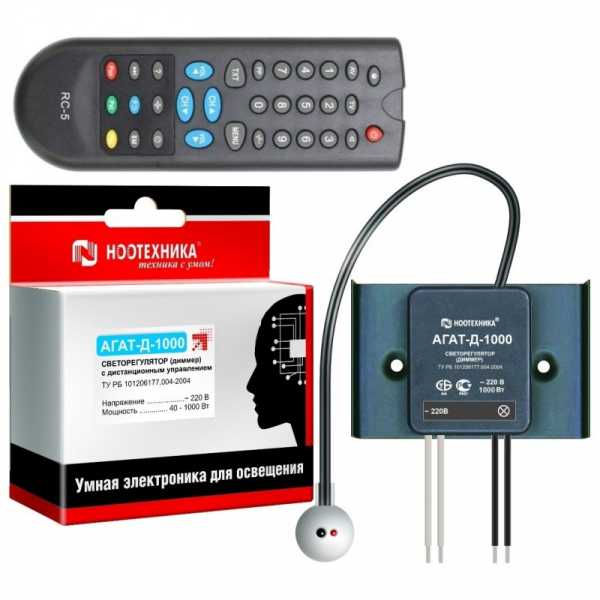

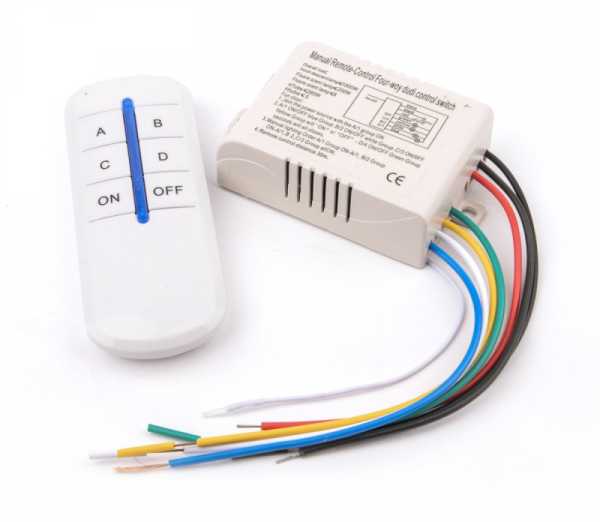

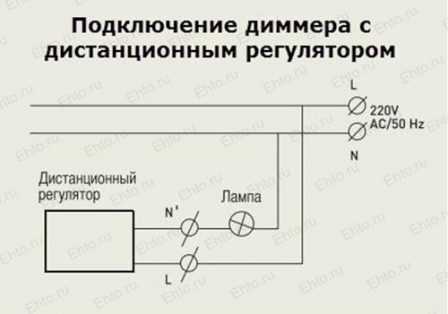

Схема подключения диммера с пультом управления

Опять, нет никаких хитростей, если вам нужно управлять освещенностью с помощью пульта. У вас нет вариантов, вам нужно купить диммер с пультом управления. Далее. Подключаете диммер по обычной схеме, а пульт управления работает, взаимодействуя со схемой диммера. Всё просто, вы же НЕ подключаете отдельно пульт управления к телевизору.

Схема подключения двух диммеров

Если вам нужно управлять освещенностью с двух точек, не путаем с включением/выключением с двух точек, то диммеры сработают при параллельном подключении. Не уверен, что это верно, для диммеров со сложными схемами управления.

Диммер и двухклавишные выключатели

Если у вас стоит люстра с комбинациями включения/выключения, 2+1, 3+2 и т.д., то, как поведет себя поворотный диммер установленный на одну клавишу не знаю. А чтобы диммер работ нормально покупаете диммер с возможностью подключения двух клавишного выключателя и используете такую схему.

Важно! Расстояние от диммер до выключателя не должно превышать, обычно, 20 метров (зависит от производителя).

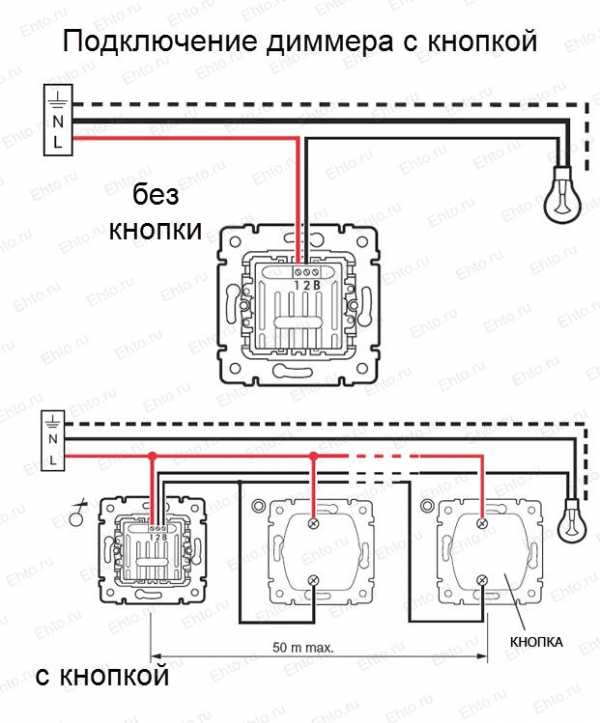

Схема подключения диммера с кнопкой

Есть диммеры для дополнительного подключения удаленной кнопки управления. У них есть дополнительная клемма для такого подключения:

Удалённость кнопки от диммера не более 50 метров (зависит от производителя).

Это все схемы подключения диммера на сегодня.

©Ehto.ru

Еще статьи

Похожие посты:

ehto.ru

Выключатель Legrand — как подключить это устройство и какие особенности имеют выключатели от этой компании

Каждый из нас четко знает, что в каждой комнате любого дома должны находиться выключатели. Они являются обязательным элементом электросети, а также должны быть надежными, безопасными и простыми как в пользовании, так и в монтаже. Собственно такими чертами наделены все выключатели, которые выпускаются французской компанией Legrand.

Стоит отметить, что французский производитель пытается достичь совершенства как в самом механизме выключателя, так и его внешнем виде. Благодаря такому подходу любой выключатель Legrand, который может быть как одноклавишным, так и двухклавишным, воспринимается как один из лучших в своем сегменте.

Особенности

Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования.
Как все выключатели, так и продукт компании Legrand включает такие элементы, как:

1. Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
2. Контакты и клавиши.
3. Корпус.
4. Рамку.
5. Клеммные колодкки.

Для того чтобы выключатель надежно прикреплялся к стене, производитель делает его основу из оцинкованной стали. Особенностью этой основы является то, что она не поддается деформации и имеет четыре специальные удлиненные отверстия для крепления.

Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.

Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.

На этой пластине закреплен основной механизм, корпус которого сделан из высокопрочного пластика. Этим пластиком является поликарбонат. Также он используется для создания рамок и клавиш.

Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.

Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.

Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.

Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей.
Что касается контактов, то они сделаны из такого элемента как ArNi.

Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.

Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.

Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.

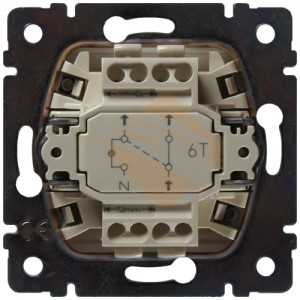

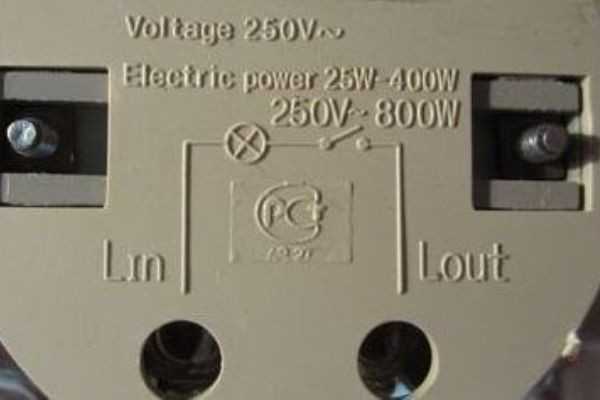

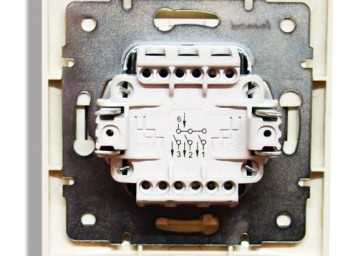

Обратная сторона выключателя

Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.

Кроме вышеупомянутого маркера специалисты Legrand также наносят на тыльную часть включателя схему подключения, которая также объясняет принцип работы. Конечно, это значительно упрощает процесс подключения нужных проводов.

Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.

Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.

Если говорить о подсветке, то она выполняется с помощью светодиодов. Их очень просто заменять. Для этого достаточно снять крышку клавиши, вытянуть непригодный светодиод и вставить новый.

Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.

Преимущества

Итак, мы рассмотрели конструктивные особенности устройства для включения света от Legrand и теперь можно отметить, какими плюсами они обладают. Эти плюсы такие:

• простота в использовании и в монтаже;
• наличие дополнительных функций;
• экологичность;
• надежность;
• широкий выбор внешнего оформления.

Что касается минусов, то это немного высокая цена на большинство моделей. Однако она вполне оправдана, поскольку соответствует качеству.

Линейки моделей

В дальнейшем остановимся на сериях включателя, которые выпускаются в стенах организации Legrand. Итак, она выпускает такие серии:

• Celiane;
• Galea Life;
• Valena;
• Etika;
• Cariva;
• Kaptika;
• Batibox;
• Quteo;
• Oteo;
• Soliroc;
• Plexo.

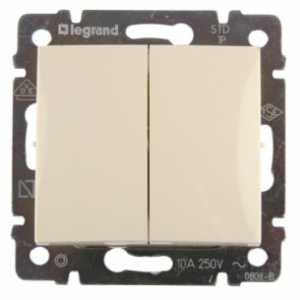

Особенности серии Valena

Наиболее популярными выключателями являются те, которые объединены серией Valena. Они предназначены для использования во внутренних помещениях и монтируются путем установки в монтажную коробку.

Для производства рамки и крышки клавиш каждого устройства используется поликарбоната. В основном они выполняются в белом цвете, цветах слоновой кости, алюминия и титана.

Что касается технических возможностей, то большинство устройств этой серии рассчитано на ток, сила которого равняется 10 амперам. Есть и модели, которые рассчитаны на 16 ампер.

Сами выключатели серии Valena от компании Legrand имеют простую схему подключения и могут быть одно- или двухклавишными, кнопочными, жалюзийными, карточными, а также могут иметь индикацию, подсветку или диммер. Также категория объединяет в себе и проходные включатели.

Модели имеют защиту корпуса IP20 или IP44. Последняя маркировка свидетельствует о том, что включатель может использоваться в помещениях с повышенной влажностью, поскольку он защищен от воды.

Серии Galea Life и Gealine

Legrand Galea Life серия

Что касается линейки Galea Life, то ее называют элитной. Это потому, что она объединяет в себе дорогие приборы. Они предназначены для внутреннего использования и монтируются в подрозетники. Степень защиты составляет IP20.

Виды являются такими же, как и в предыдущей серии.

Главная особенность этой линейки от Legrand кроется во внешнем дизайне каждого выключателя. Он создается благодаря оригинальным рамкам и клавишам.

Они изготавливаются из дерева, металла, кориана (искусственного камня), прочного дюропласта, а также покрываются кожей. Каждый материал может быть окрашен в разный цвет и может иметь различный узор.

Как видно, оборудование, входящее в эту линейку, идеально подходит для подчеркивания изысканных интерьерных стилей.

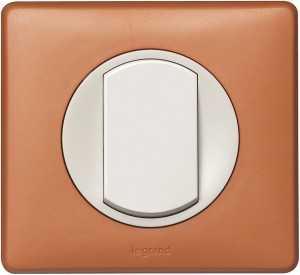

выключатель Legrand Celiane

Очень интересной является категория Gealine, которая объединила в себе оригинальные по форме устройства для включения светильников. Эти выключатели Legrand (некоторые из них имеют диммер) характеризуются сочетанием квадратных рамок и округлых клавиш.

Благодаря грамотному использованию цветов такие устройства выглядят очень красиво. Они могут иметь разные текстуры. Эти текстуры выполняются не только из пластика, но и из дерева, фарфора, стекла и натуральной кожи. Конечно, благодаря таким материалам цена является достаточно высокой.

Для тех людей, которые хотят приобрести экономный вариант выключателей, следует обратить внимание на серию Etika. Конечно, рамка и поверхность клавиш изготавливается из пластика.

Также к выделяющим особенностям относится способ, который определяет то, как можно подключить одно или двухклавишный выключатель Legrand. Он заключается в использовании специальной гайки, с помощью которой осуществляется фиксация проводов. Как видно, модели этой серии не имеют клеммников.

Наружные включатели Quteo и Plexo

Серия накладных выключателей Легранд Quteo

Также стоит обратить внимание на таких сериях, как Quteo и Plexo. Описанные выше линейки включают такие устройства, которые нужно устанавливать в монтажную коробку. Однако мы знаем, что часто нужно использовать включатели, которые монтируются на поверхность стены.

Именно таковыми являются модели линейки Quteo. Их особенностью является то, что корпус выполнен из ударопрочного пластика ABS. Корпус может иметь защиту IP20 и IP44.

Cерия защищенных выключателей Легранд Plexo

Модели предполагают наличие одной или двух клавиш. Что касается цветового оформления, то оно предусматривает использование одного из трех цветов. Так, включатель может напоминать собой дерево, может быть белым, а может выглядеть как слоновая кость.

Несколько похожими являются выключатели линейки Plexo. Они также монтируются на поверхность стены. Однако их главной особенностью является наличие защиты IP55 и IP66. Другими словами они предназначены для использования во влажных помещениях.

В основном они используются в производственных помещениях, ресторанах, школах, подсобных помещениях, дворах, гаражах.

Видео подключение выключателя Legrand:

electricadom.com

как правильно выбрать диммер — Компания «СЭУ-24» Красноярск

Вы возвращаетесь домой после рабочего дня, уютно устраиваетесь в гостиной и читаете газету при ярком свете. Потом включаете телевизор, и освещение тускнеет. А затем вы и вовсе начинаете дремать, а лампы отключаются. Как подсветке удалось подстроиться под желания хозяина? Очень просто – помогли светорегуляторы, или, иначе, диммеры (от англ. dimmer – светорегулятор).

Где пригодятся диммеры?

В первую очередь светорегуляторы обеспечивают визуальный комфорт: установленные вместо обычных выключателей, они приглушают назойливую яркость ламп до комфортного уровня. Такие приборы просто незаменимы в помещениях, где предусматривается сразу несколько вариантов занятий для домочадцев:

• В детской для игр и чтения нужно хорошее освещение, но если ребёнокn боится засыпать в темноте, то диммером можно приглушить свет люстры до минимума
• В гостиной яркое освещение пригодится для будничных дел, приглушённое –n для семейной беседы, а минимальное – для просмотра сериала

В спальне светорегулятор у изголовья кровати за одну секунду поможет создать подходящую атмосферу: от интимной до бодро-пробуждающей. А специалисты компании Legrand, всемирно известного производителя электрооборудования, разработали модель диммера с режимом ночника (серия Céliane): в течение часа он постепенно приглушает свет, а затем и вовсе выключает его. Перевод в режим ночника осуществляется нажатием трёх соответствующих кнопок.

Интересно, что диммеры не просто привносят в окружающую обстановку удобство, но и помогают сберечь до 30% электроэнергии, что достаточно актуально в условиях постоянного роста тарифов на коммунальные услуги. Кроме того, диммирование положительно сказывается на сроке службы светильников. Снижение яркости лампы всего на 5% продлевает время её эксплуатации в два раза! Это особенно актуально в тех случаях, когда в доме установлены нестандартные источники света, найти замену которым довольно трудно. Однако если вы решили оснастить свой дом светорегуляторами, важно понимать, как это правильно сделать: выбрать мощность, определить диммер, подходящий под конкретный тип ламп, подобрать удобный способ управления и пр. Попробуем разобраться!

Каждой лампе — свой диммер

Разнообразие ламп в современных светильниках (лампы накаливания, низковольтные галогенные, люминесцентные, светодиодные) накладывает определённые условия на выбор диммеров. Неправильно подобранное устройство может просто не заработать с теми или иными светильниками. Именно поэтому на рынке представлены устройства для обычных ламп накаливания и низковольтных галогенных ламп (они часто используются в частных домах для подсветки территории), а также есть специальные приборы для светодиодных и компактных люминесцентных ламп.

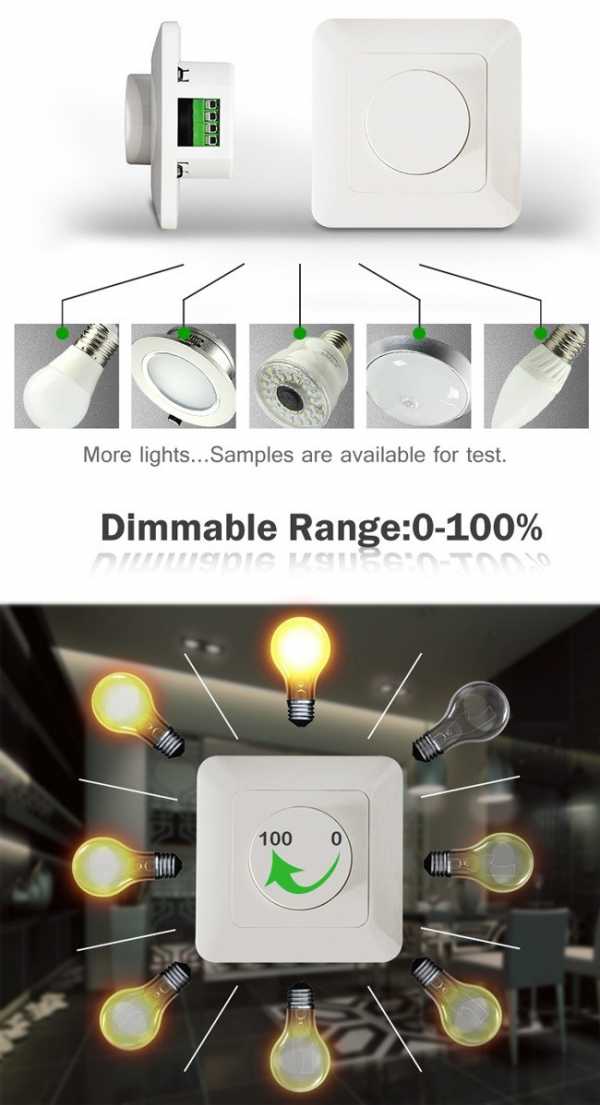

Правда, существуют и универсальные решения: в частности, диммеры серии LivingLight итальянской компании BTicino управляют различными типами нагрузок. Устройство автоматически определяет тип подключенных источников света и корректирует свою работу в зависимости от них. Есть модели, где переключение осуществляется вручную. Это более сложный, но в то же время надёжный способ. Механический переход на разные лампы реализован, например, в серии Etika от Группы Legrand, мирового специалиста по электрическим и информационным системам зданий.

Сколько светильников выдержит диммер?

При подборе светорегулятора важно правильно оценить его расчётную мощность – она должна соответствовать потребляемой мощности подключенных ламп. В противном случае прибор может просто не заработать или, ещё хуже, сгореть.

Проще всего расчёт проводится для ламп накаливания: если максимальная мощность светорегулятора 400 Вт, к нему можно подключить 10 ламп накаливания по 40 Вт. Что касается светодиодов и КЛЛ (компактная люминесцентная лампа), то для вычислений принимается мощность обычной лампы, эквивалентная ей по светимости. То есть КЛЛ в 8 Вт соответствует лампе накаливания 40 Вт, и к упомянутому выше 400-ваттному диммеру можно подключить максимум 10 таких источников света.

Нажимаем, поворачиваем или скользим пальцем

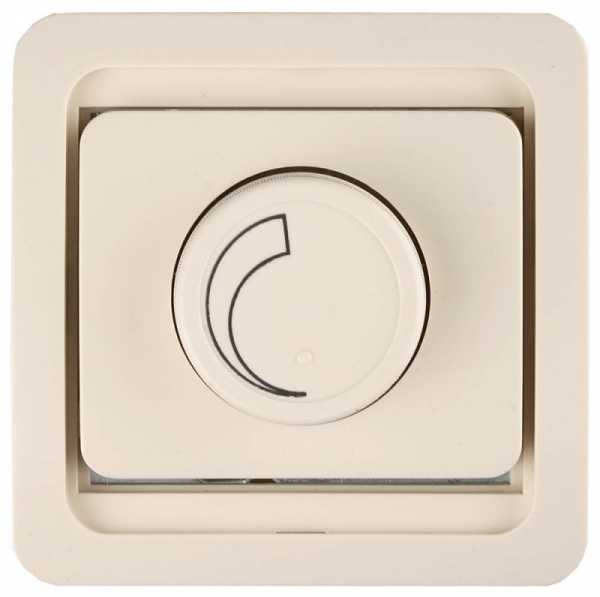

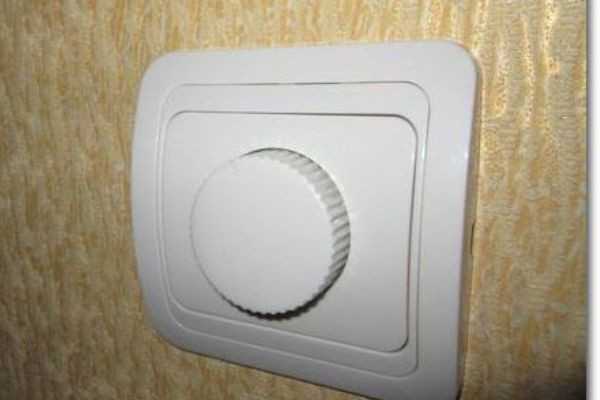

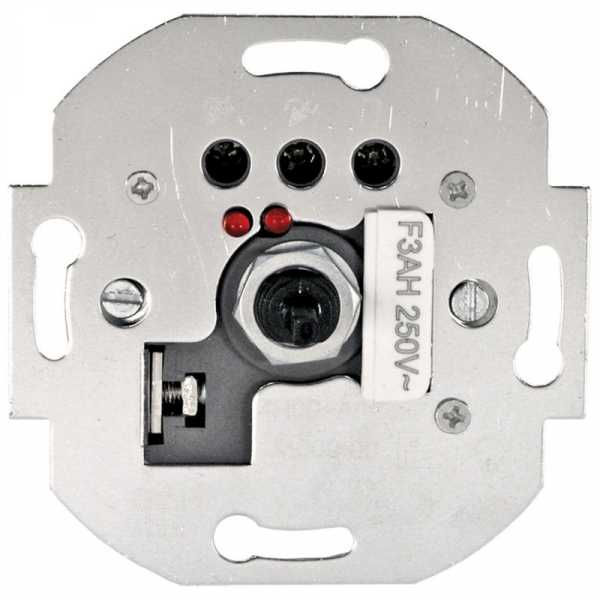

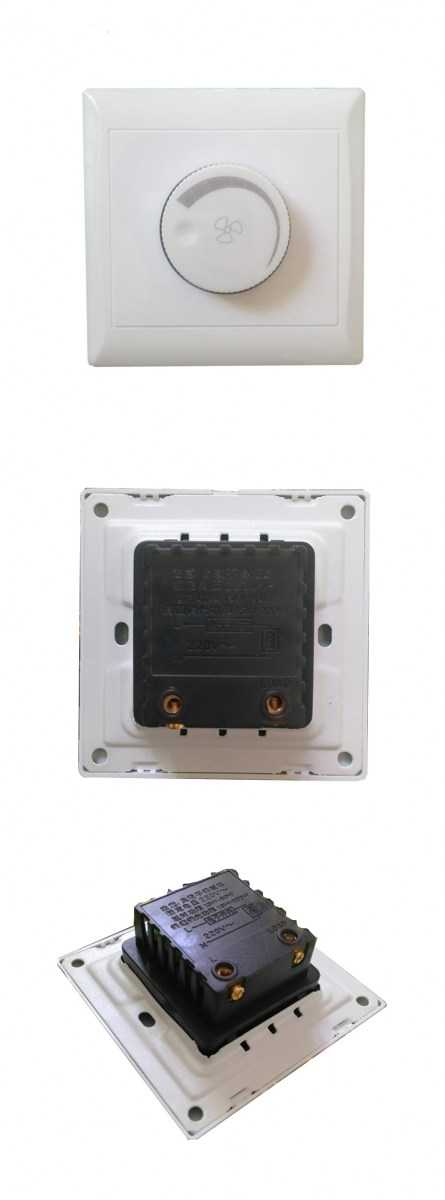

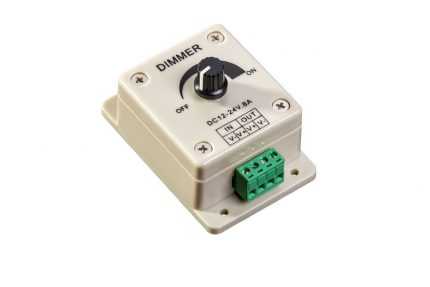

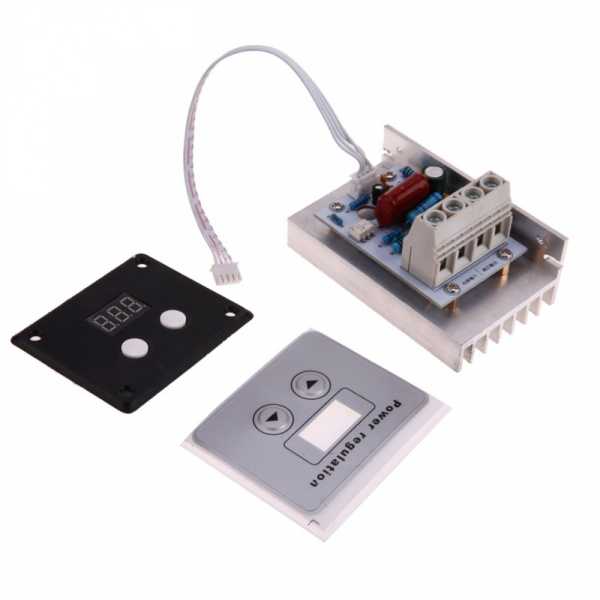

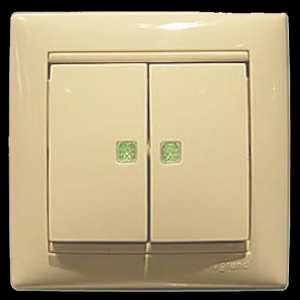

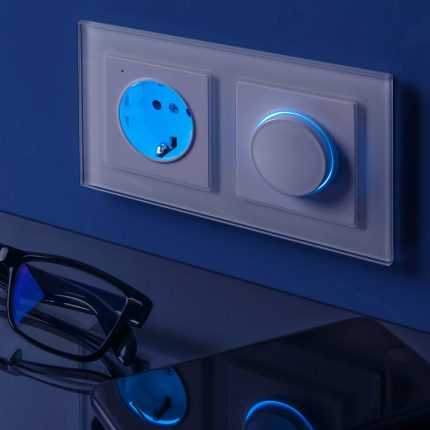

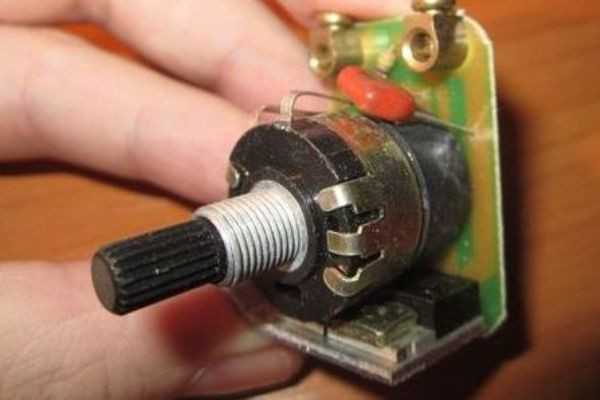

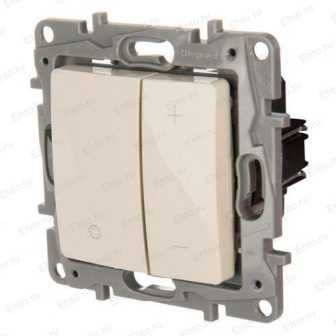

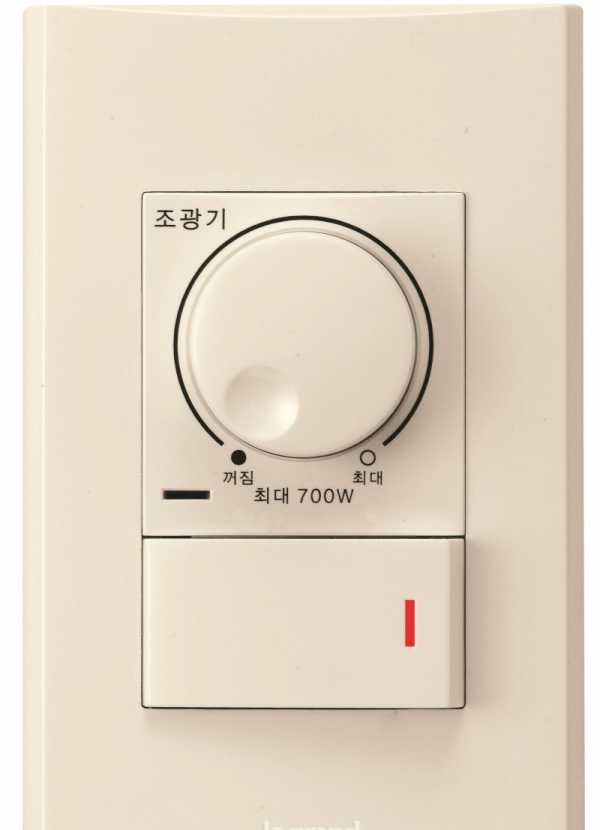

Сегодня на рынке представлено несколько вариантов диммеров: поворотные, в которых регулировка интенсивности освещения выполняется с помощью ручки, и нажимные, использующие в качестве управляющего элемента клавишу. Для удобства эксплуатации, некоторые нажимные элементы оснащены двумя кнопками – одна работает как выключатель, а вторая как регулятор. По такому принципу, например, действуют диммеры серии Valena от Группы Legrand.

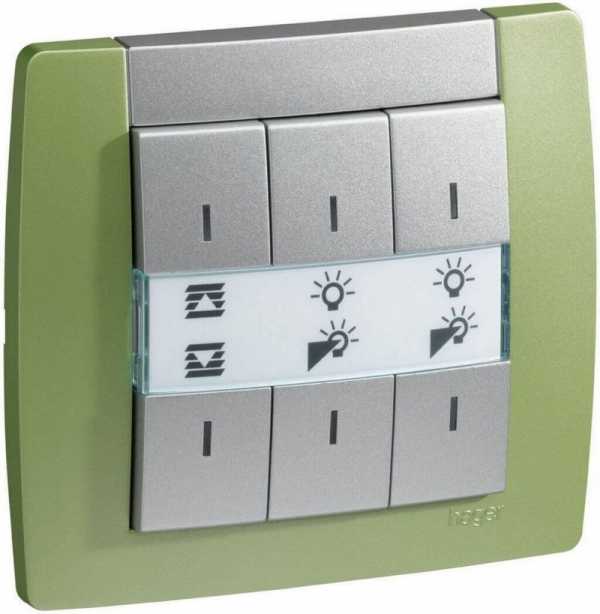

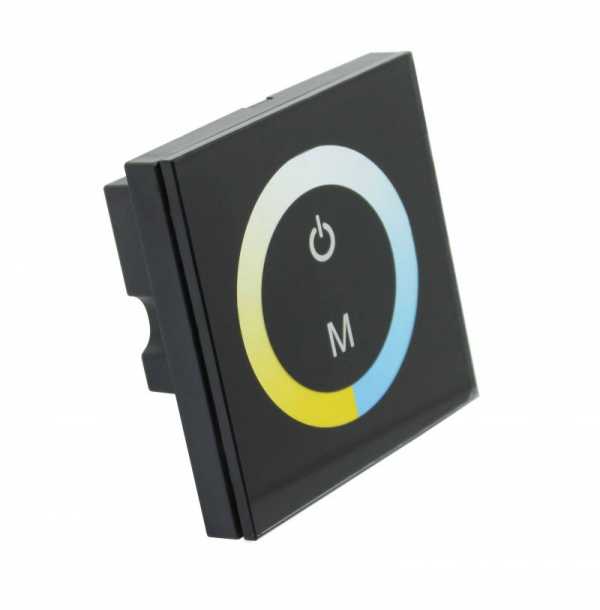

Есть ультрасовременные сенсорные устройства, которые реагируют на прикосновение и его длительность. А некоторые регуляторы и вовсе обладают «интеллектом» и позволяют реализовывать разнообразные сценарии: например, в системе MyHome итальянской компании BTicino представлены четырёхклавишные выключатели. Одним прикосновением пользователь может создать уютную атмосферу с едва приглушённым светом, зажечь всю иллюминацию или перевести светильники в «ночной режим». Примечательно, что такие устройства позволяют управлять и естественным светом путём настройки жалюзи, а при желании можно добавить в сценарии ещё и музыку.

Несмотря на кажущуюся простоту светорегуляторов, подходить к выбору их типа и расчётной мощности нужно серьёзно, и лучше всего проконсультироваться у специалистов. И сделать это сейчас, когда вы вооружены знаниями о диммерах, будет намного проще. Вы легко найдёте общий язык с профессионалами и точно останетесь довольны своим выбором.

gorseti24.ru
