Диммер для ламп накаливания: схема подключения своими руками

При эксплуатации стандартного выключателя можно добиться лишь максимальной яркости свечения ламп. Но бывают ситуации, когда требуется приглушенный свет, меньше даже чем одна лампочка. Можно, конечно, воспользоваться ночником или сделать темный абажур, но есть способ гораздо проще – это установить диммер для ламп накаливания.

С его помощью можно уменьшить мощную иллюминацию большой люстры до едва заметного свечения. А также немного сократить расходы на электричество и значительно продлить срок службы ламп накаливания. Чтобы узнать, как добиться всего этого, читайте далее.

ОГЛАВЛЕНИЕ

  • Что это за устройство?
  • Разновидности диммеров
  • Схема подключения
  • Вывод

Что это за устройство?

Слово диммер, в переводе на русский, означает не что иное, как затемнитель, отсюда идет и понятие – диммирование (затемнение). Устройство было специально разработано для того, чтобы плавно убавлять освещение помещения или просто включать/отключать его. Это основное предназначение прибора, а вот приятные побочные свойства давайте рассмотрим подробнее:

  • Экономия электричества. При использовании диммера сокращение расходов сводится к тому, чтобы включать освещение в половину мощности или даже меньше. Тогда ваши затраты снизятся примерно на 15%, но при этом придется всегда находиться в полумраке. То есть экономия идет в ущерб комфорту, поэтому этот пункт полноценно не рассматривается.
  • Увеличение срока службы ламп накаливания. Бытует мнение, что если лампочка работает не на пике своей мощности (до 75%), то срок ее эксплуатации возрастает в 10 раз! Конечно, тут еще влияет частота включения/отключения в течение дня, которая также значительно сокращает жизненный цикл вольфрамовой нити. Но одно можно сказать точно, при круглосуточном горении лампы накаливания на мощности менее 75% увеличивается срок ее жизни с 1000 часов до 5-7 тыс., а в некоторых случаях и до 10 тыс. часов. Экономия налицо.

Первые диммеры строились на обычных реостатах. Для работы с малым напряжением (12-24 В) эта схема работает отлично, но при подключении к 220 В ситуация в корне меняется. Поскольку реостат преобразует снимаемое напряжение в тепло, то при использовании с большими токами он сильно нагревается. В следствие чего от такой конструкции пришлось отказаться и была изобретена схема, которая используется и по сей день.

Эта схема работает на основе симисторов и тиристоров, принцип действия которых кардинально отличается от реостатов. За счет обрезания волн переменного тока снижается напряжение и свет тускнеет. При этом излишнее напряжение не перерабатывается в тепло, попросту экономится.

Разновидности диммеров

Теперь давайте разберем, какие типы регуляторов света можно встретить на полках магазинов в настоящее время:

  1. Поворотные. Это самая простая и распространенная модель диммера, в которой регулировка яркости света осуществляется при помощи крутилки круглой формы. Приборы с таким управлением довольно информативны и удобны при эксплуатации. А простота начинки делает их очень доступными, по сравнению с другими типами устройств.

    Поворотный диммер

  2. Кнопочные. Здесь управление происходит путем нажатия клавиш со значками «+» и «—». Считается, что они классом выше предыдущих, но принципиального отличия практически не имеют, разве что внутренняя конструкция заточена под кнопки.

    Кнопочный диммер

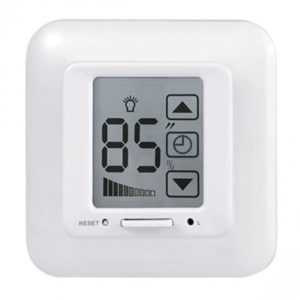

  3. Сенсорные. Это уже довольно навороченные диммеры, которыми можно управлять лишь одним касанием, а некоторыми и вовсе взмахом руки. Также регуляторы могут оснащаться всякими дополнительными функциями вроде: автовыключение, таймер, эффект присутствия и другие. Поскольку начинка сенсорных устройств довольно сложная, то и стоимость подобных приборов значительно выше.

    Сенсорный диммер

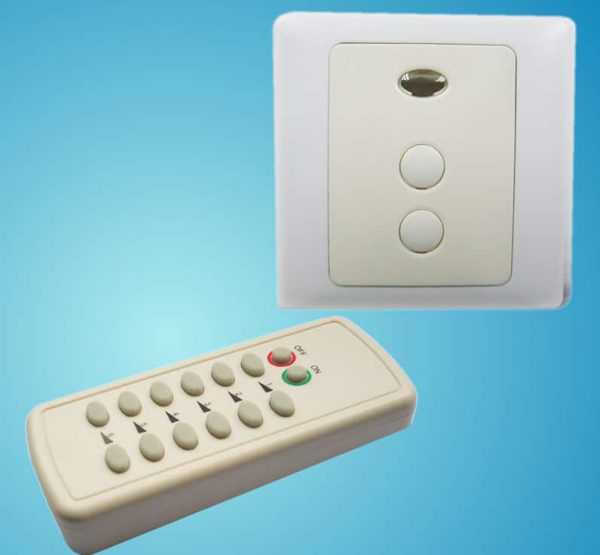

  4. С пультом управления. Как видно из названия, регулировка света происходит дистанционно. Вместе с сенсорными они очень часто являются частью системы – умный дом. Некоторые разновидности могут реагировать на голос, движение, хлопок и т. п.

    Диммер с пультом управления

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют "Экономитель энергии Electricity Saving Box". Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка...

В общем технологии движутся к тому, что скоро всеми устройствами в помещении можно будет управлять со своего смартфона либо полностью голосом.

Также при выборе диммера нужно учитывать, какая нагрузка будет на него приходиться. Например, у вас висит люстра, с восемью рожками, а в каждом из них вкручена лампа накаливания на 100 Вт. В совокупности получается максимальная мощность – 800 Вт, а если учитывать необходимый запас, то самый лучший вариант будет поставить диммер на 1000 Вт. На рынке представлен широкий диапазон мощностей диммеров от 40 до 1000 Вт, поэтому для каждой конкретной ситуации устройство подбирается отдельно.

Схема подключения

Установка диммера – это предельно простая операция. Также, как и обычный выключатель светорегулятор ставится в разрыв фазного провода – это правило. Если заменяется одноклавишный выключатель, то два провода просто крепятся к контактам диммера. В случае с двух или более клавишными выключателями подключение имеет следующий вид: фазные провода от контуров люстры соединяются вместе, а потом уже идут на диммер.

Схема подключения взамен простого выключателя

Можно немного усложнить схему подключения диммера, добавив к ней выключатель. То есть при входе свет будет зажигаться выключателем, а около кровати плавно регулироваться или выключаться диммером.

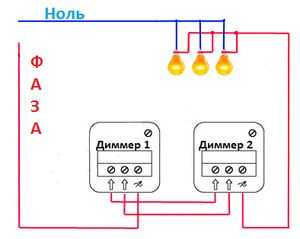

Еще можно смонтировать схему с двумя, параллельно подключенными диммерами, по типу проходных выключателей. Но если комната проходная, то зачем, в принципе, нужно тратиться на покупку дорогих светорегуляторов. А вот если в длинном коридоре поставить два проходных выключателя, а уже на них «повесить» диммер, то получится довольно интересная схема для «дежурного» освещения.

Подключение с проходными выключателями

Следует обговорить еще один очень важный момент, на который иногда не обращают внимание. Обыкновенные диммеры предназначены для регулировки света только ламп накаливания или галогенных. Если вы хотите обзавестись светорегулятором для люминесцентных или энергосберегающих лампочек, придется искать специальные диммеры и лампы, которые подходят для диммирования. На таких устройствах обычно ставится маркировка.

Вывод

Как правило, вопрос о замене выключателя на диммер встает во время очередного ремонта, когда хочется что-то изменить или освежить обстановку. Тем более что технологии шагнули далеко вперед в производстве электротоваров. И теперь можно удовлетворить любой, даже самый взыскательный каприз, сделав обычный выключатель частью интерьера.

electricvdele.ru

Диммер для ламп накаливания, светодиодных, галогенных: схема подключения

Диммер – это довольно давнее изобретение, но существующие формы он получил сравнительно недавно. Тиристорный переключатель начали использовать еще в 20 веке. Простая схема такого типа, давала возможность собрать регулятор даже начинающему ученику из кружка юных техников.

Наименование диммер пошло от английского «dim» – делать тусклым, затемнять. Обычное применение – это регулировка яркости светодиодов или ламп. Реостат, как наипростейшая форма – используется уже очень давно. Хотя реостат имеет существенный недостаток – он дает очень малый КПД при этом выделяет большую мощность. Также разновидностью диммера считается автотрансформатор. Однако такие устройства имеют значительный вес и размеры, а это делает их некомфортными при эксплуатации, тем более в современное время. Если вначале светорегуляторы могли лишь менять яркость лампы, то на современном этапе их роль существенно расширилась. Современные регуляторы управляют:

  •  режимами мерцания или затемнения;
  •   яркостью;
  •  плавным пуском/остановкой;
  •  автоматическим отключением;
  •   дистанционно.

Диммер: разновидности и особенности

Современный выключатель диммер классифицируется по двум признакам: по виду ламп и типу управления. В отношении управления все они разделяются на моноблочные и модульные.

Моноблочные диммеры знакомы почти всем. Их чаще всего ставят вместо обычного выключателя. Это самый приобретаемый на рынке регулятор, который имеет много подвидов. По способу управления они разделяются на виды:

  • поворотные. Выключение, и включение освещения производится поворотом ручки. При щелчке в крайне левом положении выключается и включается свет;
  • поворотно-нажимные. Включение происходит при нажатии на ручку, а изменение освещенности — ее вращением в левую или правую сторону;
  • клавишные. Внешне выглядит как двойной выключатель. Клавиша слева отвечает за выключение и включение освещения, а правая отвечает за регулировку интенсивности света;
  • диммеры с пультом ДУ. При дистанционной регулировке, в основном имеется в виду, что такая модель  диммера комбинированная. Когда регулировка и выключение света, может осуществляться как вручную, так и с пульта ДУ;

  • сенсорные. В некотором роде они схожи с клавишными, но вместо кнопок там сенсоры. Слева расположены сенсоры выключения и включения, а справа сенсоры для регулировки. Этот регулятор имеет одну особенность – регулировка света проходит ступенчато, т. е. в 6 или 7 фиксированных положений.

Модульные диммеры – монтируются в распределительном щите. Управление происходит при помощи специального клавишного выключателя или выносной кнопки. Обычным нажатием производится выключение и включение освещения, а регулировка яркости производится после пятисекундного нажатия клавиши вниз или вверх. Эти устройства больше всего подходят для установки на лестничных клетках и в подъездах.

Выключатель с диммером, ставится в монтажную коробку. Это устройство, способно уютно поместиться в распределительной коробке или обычном подрозетнике. Их управление, производится при помощи клавишного выключателя или выносной кнопки.

Почти для каждого типа ламп имеется свой вид диммеров. Это объясняется разнообразием и особенностями современных светильников.

Диммер для ламп накаливания и их галогенных соплеменников, работающих от 220 Вольт. Это несложные устройства, функционирующие по принципу изменения напряжения в меньшую или большую сторону. Сложностей при такой регулировке не бывает, кроме одного нюанса – с уменьшением подаваемого напряжения меняется спектр свечения лампы. Никому не понравится красноватый свет, какой бывает при слабом накале спирали.

Диммер для низковольтных галогенных ламп. Вся сложность регулировки освещенности 12 и 24 вольтовых ламп состоит в присутствии в сети питания понижающего трансформатора. Когда в цепи стоит обмоточный трансформатор, то применять надо диммер с аббревиатурой «RL», а если электронная система понижения напряжения, то требуется регулятор с аббревиатурой «C».

Диммер для энергосберегающих ламп и обычных люминесцентных – один из самых проблематичный типов. Диммировать со стартером обычные люминесцентные лампы вообще невозможно. Если требуется регулировать энергосберегающие и люминесцентные лампы, то их необходимо оборудовать пускателем ЭПРА.

Диммер для светодиодных ламп. Это своеобразный вид устройств, их принцип работы базируется на изменении времени импульса частоты тока.  Как происходит работа диммера для регулировки яркости светодиодов с пультом ДУ, можно посмотреть ниже:

О выборе диммера

При выборе можно отметить следующие пункты:

Что есть уже в наличии. На решение о выборе может повлиять то, какая система на данное время уже стоит и от выделенного бюджета на обновление. Если прожекторов или софитов немного и общая мощность небольшая, то можно купить совмещенную систему, в которой пульт и диммер собраны в одном корпусе. Это, обычно, касается небольших дискотек и баров. В крупных концертных залах и театрах с большим количеством прожекторов, аналоговые и совмещенные системы уступают и в стоимости за канал из-за того, что в настоящее время серьезные пульты управления разрабатываются на базе компьютера. Отсюда вытекает скорость и удобство программирования, написание индивидуальных команд, многообразие подготовленных шоу, наглядное отображение происходящего, управление интеллектуальными приборами и т. д.

Мощность на канал. Здесь нужно знать, что максимальная мощность, на один канал устройства, может оказаться реально меньше, чем есть в паспорте прибора. Это обычно связано с недобропорядочными производителями.

Месторасположения. Надо подумать о том, где будут находиться диммеры. Если есть специальная комната или место, их расположить можно там, где будет удобно обслуживать и эксплуатировать. Если места мало, лучше купить компактные штанкетные подвесные диммеры. Небольшие размеры позволяют поместить его рядом со световыми устройствами (на фермах или металлоконструкциях для подвеса), что прежде всего уменьшает затраты на электро-коммутационные и провода изделия.

Интерфейс. Если имеется статичная схема и нет возможности снимать уже существующие диммера, то тогда не имеет значение, как устанавливаются параметры. Один раз выставили и забыли.

Наличие элементов защиты. Эту функцию обеспечивает автомат или автоматический предохранитель. Если его нет, то тогда потом придется самому его установить, чтобы обезопасить персонал и себя от несчастных случаев.

Малые нагрузки. Если возникает цель отрегулировать ток на малых нагрузках, то надо знать, возможно ли это в этой модели. Не все регуляторы могут справиться с малыми нагрузками. В результате бывает нелинейная зависимость и "дрожание" яркости от размера выходного напряжения.

Стоимость. Рассчитать относительную стоимость несложно. Цена блока делится на число каналов и на мощность 1-го канала. Какой из них оптимальный вариант, выбирать нужно каждому. Главное, не забыть о качестве комплектующих! Потому что они значительно влияют на стоимость!

Схемы подключения

Несмотря на то что существуют разные типы диммеров, они все подключаются одинаково. Рассмотрим некоторые схемы подключения.

Подключение  из одной точки

Предлагаемая выше схема – обычная при подключении и использовании любого вида диммеров. В такой схеме, обычно, применяются светорегуляторы нажимного или сенсорного действия. Применение поворотного светорегулятора неоправданно, так как при его использовании возникают определенные сложности.













Подключение из двух точек

Эта схема подключения является подходящим вариантом для монтажа в спальной комнате. Первый устанавливается у входа, а второй – рядом с кроватью. На входе в спальную комнату свет включается, а вторым лежа в кровати, можно регулировать яркость помещения.















Подключение из одной точки и управления из двух точек

Из возможных схем подключения – эта схема является оптимальной. Она применяется практически во всех условиях. На входе, спальную комнату, можно оборудовать обычным выключателем, а рядом с кроватью установить светорегулятор. При создании освещения потолков в 2-х уровнях с большим числом точечных светильников, на входе устанавливаются светорегулятор и обычный выключатель. Выключатель включается обычным способом, а диммер регулируется до нужного варианта.







Подключение из одной точки и управления из трех точек

Этот вариант применяется в случаях необходимости выключения-включения освещения в 2-х точках. Такая схема удачно используется в коридорах, на лестницах, имеющих значительную длину. Кроме светорегулятора, в такой цепи применяются два проходных стандартных выключателя. Подключение не имеет никакого отличия от стандартного обычного выключателя и производится для каждого светорегулятора при помощи цепи, состоящей из подведенного кабеля, разрываемого в требуемом месте, где и монтируется регулятор. Сам он полностью соответствует своими формами и размерами обыкновенному переключателю, поэтому к нему подходят все обычные установочные коробки и подрозетники. Также следует знать, что в схеме не могут применяться энергосберегающие и люминесцентные лампы для регулировки их яркости свечения. В большинстве случаев использование производится при применении галогенных ламп и ламп накаливания.

Целесообразность применения диммеров

Современные диммеры – это непростые электронные устройства и те, кто принял решение создать регулируемую систему освещения в доме или квартире, понесет кое-какие расходы. Какова необходимость их применения? А необходимы ли они вообще?

Во-первых, с их помощью можно создать гибкую систему освещения, которой просто управлять.

Во-вторых, любое дизайнерское решение можно гораздо проще воплотить с помощью диммеров, у которых сценарии работы могут быть запрограммированы.

В-третьих, сегодняшние диммеры имеют высокий КПД – более 90%.

В-четвертых, применение светорегуляторов с дистанционным управлением расширяет уровень комфорта.

bouw.ru

Диммер для ламп накаливания - плюсы и минусы использования

Проверенные временем лампы накаливания были преданы в нашей стране анафеме, но, несмотря на преобладание в ассортименте магазинов электротоваров «экономных» источников света, они все еще есть на прилавках и пользуются устойчивым спросом.

Конечно же, их конструкция, за почти сотню лет своего существования практически не претерпевшая изменений, кому-то может показаться архаичной и вызвать желание заняться модернизацией, чтобы они меньше потребляли электричества, реже перегорали и, вообще, вели себя «по-современному». Есть ли для этого возможности? Да, есть.

Один из способов осовременить «старушку» лампу накаливания – включить в цепь ее питания особый управляющий прибор – диммер. Этот англицизм происходит от слова «затемнять», а прибор занимается тем, что плавно уменьшает яркость свечения лампы.

Как можно регулировать яркость ламп накаливания?

Чтобы по своим техническим характеристикам лампа накаливания уменьшила яркость свечения, надо уменьшить величину подаваемого на нее напряжения. Сделать это можно двумя способами:

  1. рассеять электрическую энергию на подходе к лампе;
  2. использовать питающее напряжение для запуска регулируемого прибора.

Рассеять электрическую энергию и не дать ей в полной мере дойти до лампы можно обычным реостатом. Таких миниатюрных приборов было немало в ламповых, да и полупроводниковых телевизорах, где они занимались различными регулировками. Например, звука. Если номинал небольшого реостата рассчитан на 220 вольт, то он без проблем погасит любую энергию от бытовой сети. Вопрос только в том, что при этом он сильно нагреется, ведь закон сохранения энергии еще никто не отменял.

Степень нагрева можно уменьшить, если использовать реостат больших размеров, например, балластный бытовой трансформатор, который включают в цепь питания электроприбора для компенсации временных бросков напряжения. Наличие у каждого выключателя большого трансформатора – это не слишком эстетичное решение.

Кроме того, рассеивание энергии не решает главной задачи – ее экономии. При включенном реостате, даже если лампочка светит вполнакала, счетчик будет крутиться с той же скоростью.

Чтобы электрическую энергию можно было реально сэкономить, надо между лампочкой и выключателем поставить прибор, питающийся от сети, выходная мощность которого может регулироваться. Им может быть генератор автоколебаний, поскольку нить накаливания в лампе не различает тонкостей происхождения тока, ей главное – чтобы он был переменным.

Автоколебания – что это?

В радио- и электротехнике существует ряд схемных решений, которые позволяют менять направление выходного тока. Эти изменения направлений могут продолжаться до тех пор, пока на входе прибора существует питающее напряжение. Поэтому они называются автоколебаниями.

Если к выходу генератора автоколебаний подключить осциллограф, то на его экране вы увидите нечто, похожее на синусоиду. При внешней схожести с тем, что выдает генератор электрического тока, эти колебания имеют совершенно другую природу. По факту – это череда импульсов, меняющих знак.

Электротехнические приборы достаточно грубы, не отличают череды импульсов от синусоиды и прекрасно на них работают. Ярким примером такого «обмана» являются широко распространенные в последнее время сварочные инверторы, использующие автоколебания высокой частоты, за счет чего трансформатор прибора удалось уменьшить в несколько раз.

Вот такой генератор автоколебаний (только гораздо меньших размеров), выдающий череду импульсов с частотой 50 Гц, включается в цепь питания лампой накаливания.

При создании схемы диммера для лампы накаливания используют современные полупроводниковые приборы – тиристоры, динисторы и симисторы.

Они позволяют наиболее просто управлять моментами отпирания и запирания, изменяя тем самым направления тока в цепи и генерируя автоколебания. Однако существуют генераторы автоколебаний на транзисторе, в основе которых лежит пара мощных полевых элементов. Также используют схему плавного включения ламп накаливания через блок защиты.

Плюсы и минусы регуляторов яркости ламп накаливания

Каждый прибор или устройство обладают суммой достоинств и недостатков, имеют их и диммеры ламп накаливания.

Главным, но, пожалуй, единственным достоинством этого прибора является то, что он позволяет регулировать яркость свечения, не вызывая побочного нагрева. Позволяет ли диммер существенно сэкономить электрическую энергию и увеличить срок службы лампы? Судите сами:

  • для работы генератора автоколебаний переменный ток превращается в постоянный (на его входе стоит диодный мост), поэтому суммарный КПД устройства оказывается еще ниже, чем обычной лампы;
  • лампа накаливания при работе вне номинала напряжения также имеет более низкий КПД;
  • если начальное напряжение прибора более 30 процентов от номинальных 220 вольт, то начальный бросок тока при включении почти такой же, как и при работе от обычной сети.

Думается, что при таких условиях использование диммера является чисто эстетической прихотью.

Череда импульсов, выдаваемая диммером, является источником радиопомех. И чем короче импульс или выше частота их следования, тем шире спектр дополнительных гармоник.

Это физический закон и изменить его нельзя. Для компенсации этой неприятности в состав схемы прибора вводят LC фильтры (катушки с конденсаторами). Если в схему подключения диммера добавляются лампы большой мощности, имеющие длинную нить накаливания, то при минимальном напряжении они могут начать «петь» – именно из-за дополнительных гармоник.

Диммеры ламп накаливания категорически нельзя подсоединять в цепи питания компьютеров, телевизоров, радиоприемников, в схему включения люминесцентных ламп, электронных пускорегулирующих аппаратов (ЭПРА). Вообще, если у вас в цепь управления осветительным прибором включен «затемнитель», при покупке ламп стоит обращать внимание на то, может ли она быть подвергнута диммированию.

Какие бывают диммеры

Несмотря на все недостатки этих приборов, они достаточно широко применяются. Во-первых, потому что какая-то экономия от их использования всё же наличествует, во-вторых, нельзя списывать со счетов и эстетический эффект.

Для потребителя, незнакомого с электротехникой, главным различием этих приборов является способ управления. Наиболее простые модели имеют ручку регулятора, расположенную на корпусе диммера. Если кому-то не нравится ручка, то есть модели с сенсорным управлением.

Самые дорогие из них имеют дистанционное управление – например, от пульта, похожего на «лентяйку», управляющую телевизором.

По принципу действия такие пульты различаются на работающие по радио- или инфракрасному каналу. Наиболее экзотические диммеры срабатывают от голоса, присутствия в помещении человека – управление с помощью разомкнутого емкостного контура или датчиков тепла.

В настоящее время многие ведущие производители электротехнической техники, такие как Schneider Electric, Feller, OSRAM и другие, начали выпуск диммеров не только для ламп накаливания, но и светодиодных, а также люминесцентных источников света.

Пример регулирования яркости лампы с помощью диммера на видео

elektrik24.net

виды, устройство, принцип работы и подключение

Несмотря на появление множества современных экономичных источников света с большим сроком службы, обычная лампа накаливания остается популярной. Но способы ее использования претерпели усовершенствование. В последнее время в жилых домах все чаще стали применять диммер для ламп накаливания. Рассмотрим, что он из себя представляет, для чего и как используются.

Назначение и принцип работы диммера

Диммер – это специальное устройство для изменения степени яркости освещения. Еще его называют вариатор, или регулятор света. Некоторые виды могут работать и как выключатель. В интерьере жилых помещений с помощью диммера можно подобрать интересные дизайнерские решения, он идеально подходит для зонирования пространства.

Из школьного курса физики все мы помним принцип работы реостата. Он изменяет сопротивление, в результате чего неиспользованная мощность преобразуется в тепловую энергию. Чтобы снизить яркость освещения, вариатор регулирует силу тока за счет уменьшения напряжения. Таким образом, экономится электроэнергия.

Как известно, в сеть подается переменный ток 220 В. В конструкции диммера имеется полупроводниковый прибор – симистор, который регулирует величину напряжения при повышении его амплитуды. Соответственно, уменьшаются мощность и сила тока, из-за чего снижается степень накаливания нити накала в лампочках.

к содержанию ↑

Виды диммеров

Регуляторы яркости различаются типами конструкции, способами монтажа и управления.

По типу конструкции светорегуляторы подразделяются на:

  • модульные, внешне схожие с автоматическими выключателями, устанавливаются в распределительных электрощитах;
  • вмонтированные, установленные в специальную коробку для электромонтажа, подходят для всех типов освещения;
  • моноблочные, предназначены для установки на тонких стеновых перегородках при отсутствии возможности установить обычный выключатель.

Приборы различаются по способу установки:

  • внутренние, для скрытой проводки, устанавливаемые в специальную коробку в нише стены;
  • накладные, для наружной проводки, предназначенные для монтажа поверх стены.

По способу управления вариаторы классифицируются на:

  • поворотные устройства, наиболее распространенные, обладающие поворотным механизмом, при изменении положения которого можно регулировать и фиксировать яркость освещения;
  • поворотно-нажимной механизм, в котором нажатием на механизм производятся включение и отключение светильника, а регулирование интенсивности освещения выполняется с помощью изменения положения (вращения) механизма;

  • клавишные варианты, относительно новый вид, включение осуществляется простым нажатием на механизм, а регулировка яркости освещения – длительным;
  • светорегуляторы сенсорного типа, более привлекательные по внешнему, оборудованы сенсорной панелью управления;
  • модели с дистанционным управлением;
  • акустические, работающие от голосовой команды или другого звукового сигнала.
к содержанию ↑

Установка светорегулятора своими руками

Монтируется светорегулятор, как обычный выключатель. Поэтому установить его будет несложно, если имеется опыт простых электромонтажных работ.

Порядок работы:

  1. Отключить подачу электроэнергии в распределительном щите.
  2. Выполнить демонтаж старого выключателя.
  3. Кратковременно подав напряжение, с помощью индикатора напряжения определить входящий фазный провод, пометить его маркером.
  4. Разобрав корпус светорегулятора и изучив его клеммную коробку и схему, подключить к соответствующим клеммам входящий и выходящий провода.
  5. Вставить механизм в коробку и укрепить саморезами или, при наличии, специальными усиками.

При выполнении электромонтажных работ следует соблюдать элементарные правила техники безопасности:

  • отключить электроэнергию во время работ;
  • принять меры, исключающие повторное включение электроэнергии;
  • использовать инструменты с исправной изоляцией.
к содержанию ↑

Плюсы и минусы использования регулятора света

Как и при использовании любого дополнительного приспособления, применение вариаторов для ламп накаливания имеет свои положительные и отрицательные моменты.

К преимуществам можно отнести:

  1. Многофункциональность, совмещение двух функций: выключатель и регулятор яркости света.
  2. Экономия электроэнергии за счет уменьшения потребляемой мощности лампочки, когда нет необходимости в ярком освещении.
  3. Возможность корректировки интенсивности освещения.
  4. Удобство применения современных моделей светорегуляторов: управление на расстоянии с помощью пульта, голосовой команды или звукового сигнала.

  1. Увеличение срока службы лампочек вследствие регулировки степени нагрузки.
  2. Стильный дизайн, гармонирующий с современным интерьером.
  3. Отсутствие надобности устанавливать дополнительные источники света с меньшей яркостью по сравнению с основным освещением.

Несмотря на обширный список достоинств, есть и недостатки использования светорегуляторов:

  1. Несовместимость с некоторыми видами ламп. При подключении люстры со светодиодными лампочками или люминесцентных ламп, следует установить специальный регулятор света. Для монтажа понадобится квалифицированный специалист. У энергосберегающих ламп, подключенных через вариатор, значительно сокращается срок эксплуатации.
  2. Минимальная нагрузка любого диммера 40 Вт, при систематическом ее уменьшении или превышении рекомендованных значений механизм выходит из строя, не отработав свой ресурс.
  3. Чувствительность устройств к температуре окружающей среды, особенно к перегреву. При температуре выше 25 0С, есть риск серьезной поломки из-за перегрева.
  4. Коэффициент полезного действия потребленной электроэнергии при использовании данных устройств значительно ниже, чем при подключении электроосвещения без регулировки напряжения.
к содержанию ↑

Нюансы выбора

Разнообразие представленных в магазинах моделей обычно затрудняет выбор. Перед покупкой стоит следует внимательно изучить характеристики моделей и сопоставить их со своими потребностями и условиями.

  1. Место установки прибора. Для помещений с температурой выше 25 0С предпочтительны модели со встроенной вентиляцией и снабженные автоматическим выключателем.
  2. Сделать выбор в пользу изделия известных производителей, продукция которых не имеет нареканий.

  1. Цена. Механические вариаторы (клавишные и поворотные) стоят значительно дешевле электронных моделей (сенсорных, акустических и дистанционных).
  2. При выборе регулятора учитывать характеристики применяемых ламп с небольшим запасом мощности.
к содержанию ↑

Обзор производителей

Для выявления лучших производителей нужно проанализировать их продукцию, исходя из критериев качества, цены, удобства применения.

Наиболее известные компании:

  1. Dernek GROUP. Основана для производства доступных изделий высокого, хотя и не эксклюзивного, качества. Продукция известна под торговой маркой Lezard.
  2. Легранд (Legrand). Крупная французская компания, благодаря высокому качеству продукции, является одним из лидеров на мировом рынке электротехнических изделий.
  3. Simon, Испания. Выпускает сенсорные и поворотные вариаторы. Имеются модели, оснащенные подсветкой. Продукция компании используется в зданиях, построенных по технологии «Умный дом».

  1. ABB, Швейцария-Швеция. Устройства, произведенные этой международной компанией, отличают высокотехнологичность, длительный срок эксплуатации и стильный дизайн.
  2. Schneider. Один из лидеров современного рынка, грамотно сочетает высокое качество и приемлемые цены. Производит вариаторы с кнопочным и поворотным механизмом, в линейке продукции есть универсальные модели для различных типов ламп.
  3. Makel. Большой ассортимент, безукоризненное качество и широкая цветовая гамма изделий позволили компании занять прочные позиции на мировом рынке.

Ознакомившись с основными характеристиками диммеров, преимуществами и недостатками их применения, можно сделать вывод о целесообразности их установки. Является ли это необходимостью или просто лишней тратой денег и времени, каждый решает индивидуально.

Диммер для ламп накаливания: виды, устройство, принцип работы и подключение

220.guru

Диммер для ламп накаливания

Диммер – это регулятор яркости света, позволяющий управлять степенью освещенности.

Прибор работает по принципу реостата, то есть изменяет сопротивление на участке цепи и, следовательно, силу тока и напряжение на выходе. Другими словами, это регулятор яркости ламп накаливания и светодиодов, мощность которых изменяется от 0 до 100%.

Данное устройство может применяться в следующих случаях:

  • создание специфических эффектов;
  • подсветка рекламных баннеров в тёмное время суток.

Данное устройство заставляет радужно мигать лампы на разных частотах, с меняющимися оттенками свечения и контрастом. Диммер для энергосберегающих ламп используется тогда, когда нужно сделать необычное праздничное освещение.

Область применения

Благодаря регулированию яркости свечения достигается уменьшение потребления электрической энергии и увеличение срока эксплуатации светотехнического оборудования. Важные составляющие дизайнерского оформления интерьера – местное и декоративное освещение. Эффект реализуется с помощью управляющих устройств: диммеров, выключателей, датчиков, сенсорных панелей.

Для технологичной экономии устанавливаются датчики движения, включающие и отключающие свет.

Использование диммеров приносит неоспоримую выгоду:

  1. Настройка светотехники в различные режимы работы и установка оптимального освещения ведёт к сокращению потребления электрической энергии в быту и на производстве.
  2. Именно диммер, как никакое другое оборудование, позволяет получить изумительные эффекты в рекламных акциях и концертных представлениях.
  3. Интерьер — это то, что приносит радость и удобство в повседневную жизнь. Во время праздничных мероприятий можно включать освещение на полную яркость, а в обычной обстановке уменьшить до нужного предела.
  4. Используя различную яркость освещения и группировку светильников, дизайнеру удаётся осветить пространство на всевозможных уровнях и с разной степенью интенсивности, как в центральной части, так и в периферийных участках помещения.
  5. При правильном рабочем режиме у светотехники становится больше срок эксплуатации примерно в 20 раз, снижается расход электричества на 55%.
  6. При проектировании освещаемая площадь делится на зоны. В каждой группе осветительных приборов устанавливается свой диммер. По команде с пульта управления у объединенных светильников одновременно меняется световая яркость. Таким образом, осуществляется управление освещением всего жилого пространства.
  7. Направленное подсвечивание малозаметных участков помещения может вывести на первый план вещи, являющиеся гордостью хозяев дома. Например, искусно освещенные картины и вазы, размещенные на стене или книжной полке.

Выбор светорегуляторов

Выпускаемые промышленностью виды регуляторов освещения различаются по способу регулировки выходного напряжения. Предназначение диммеров ясно из их названий:

  • кнопочные,
  • cенсорные,
  • дистанционные,
  • акустические,
  • электронные,
  • многоканальные.

Также устройства отличаются своими конструктивными особенностями. Существуют несколько основных типов диммеров, это:

  • модульные c размещением в щитках;
  • моноблочные, работающие как выключатели;
  • поворотно-нажимной диммер, позволяющий регулировать освещенность поворотом ручки, выключать свет нажатием.
  • поворотные с управлением при помощи одной ручки;
  • кнопочные по типу традиционных выключателей;
  • сенсорные, предназначенные для регулирования освещением легким касанием или дистанционно через пульт управления.

А также диммер применяется для фурнитурной светодиодной ленты или лампочки, размещенной на стене или мебели. Перед тем как подключить светодиодную ленту требуется произвести расчёты потребляемой мощности.

К примеру, может не понадобиться все 20 м купленной светодиодной ленты, чтобы при перегрузке она не сгорела.

В некоторых случаях удобно применение проходного диммера с возможностью регулировки света из разных мест помещения. Производится параллельное подключение двух проходных устройств: при работе одного, второе до поры до времени бездействует.

Диммер для торшера – из названия ясно, что аппарат этого типа используется специально для регулировки светового потока, который подается на лампу, встроенную в торшер.

Какие лампы подходят для светорегулятора?

Оптимальный выбор светорегулятора заключается в правильном подборе ламп, с которыми он будет работать. Существует три типа приборов, которые используют со светодиодными, галогенными лампами и лампами накаливания.

С энергосберегающими и люминесцентными лампами устройство не работает по той простой причине, что их основная характеристика – это ультранизкое потребление энергии. Регулирование силы светового потока в этом случае возможно при использовании ЭПРА с диммером либо при подключении светорегулятора через дроссель. В настоящее время отдельные модели светодиодных ламп от ведущих производителей, способны работать даже с обычными диммерами.

Для низковольтных галогенных ламп используется светорегулятор, запитанный через электронный трансформатор-преобразователь сетевого напряжения 220 В в 12-24 В.

Преимущества

В зависимости от поданного напряжения диммер для ламп накаливания меняет яркость излучаемого света. Преимущества использования диммеров обеспечиваются еще и возможностью создавать красочные спецэффекты и акцентные подсветки. Обеспечение плавного пуска и надёжного регулирования освещения повышают срок службы светотехнического оборудования.

electricdoma.ru

светорегулятор ламп накаливания: конструктивные особенности, принцип работы и установка прибора

Что такое диммер? Диммерами или как ещё их называют светорегуляторы — это специальные устройства при помощи которых можно управлять приборами освещения. Помимо включения света, диммерами можно также регулировать его от очень яркого до тусклого. Делается это путём изменения потока света, который создают лампы тех или иных типов. Кроме положительной атмосферы, создаваемой светом диммеры позволяют экономить: расходы на электроэнергию понижают светорегуляторы, а также повышается срок эксплуатации ламп. Происходит это за счёт того, что подаётся пониженное напряжение. Часто диммеры используются для разработки разных дизайнов помещения и зонирования пространства.

Принцип работы диммера

Когда стоит вопрос выбора диммера, необходимо учитывать тип тех ламп, с которыми будет работать светорегулятор. Регулировка мощности у ламп разного типа (галогенных, накаливания, люминесцентных и других) отличаются, соответственно и диммеры имеют различные схемы:

  • от величины напряжения, подаваемого с диммера зависит разогрев нити накала. От этого происходит смена яркости свечения. Эта схема относится к галогенным лампам и лампам накаливания, у которых 220 В — рабочее напряжение;
  • применение трансформатора, который преобразует уровень напряжения, выдаваемого диммером до 12 –24 В. Данная схема применяется к галогенным низковольтным лампам. Нужно понимать, что трансформатор, который применяется в этой схеме, должен быть регулированным и электронным, а также обеспечивать «мягкое», поэтапное включение. Это обязательное условие для того чтобы нить лампы могла разогреться. Учитывая то, что изначально ток небольшой, перегрузка отсутствует;
  • с применением люминесцентных ламп, у которых в составе есть электронный дроссель. Диммер построен последующей электронной схеме: преобразование напряжения сети в промежутке 0 –10 В. Напряжение подаётся на электроды лампы и регулирует создаваемую между ними мощность электрического разряда, он, в свою очередь, управляет силой свечения газа.

Существует четыре способа управлять работой светорегулятора:

  • электронный;
  • механический;
  • дистанционный;
  • акустический.

Механический способ является наиболее простым и распространённым. Тут в схеме предусмотренно наличие потенциометра, который включён в низковольтную цепь элемента, являющегося силовым — дросселя, тиристора, реостата и других.

Диммер, у которого электронное управление (сенсоры и кнопки) имеет много разных датчиков в своём составе.

Дистанционное управление подразумевает регулирование освещение при помощи пульта, происходит это по ИК-сигналам или радиоканалам.

Чтобы управлять акустическим диммером применяются звуковые сигналы (голосовые команды, хлопки и другие). При выборе такого диммера необходимо учитывать общую мощность ламп, которые к нему подключаются. От сорока до тысячи Ватт — стандартная мощность бытовых светорегуляторов.

Конструктивные особенности диммеров

По конструкции диммеры можно разделить на:

  • устройство модульного типа. Монтируются такие регуляторы в распределительный шкаф. Устройства работают с системами, которые используют лампы накаливания, а также с приборами галогенного освещения, тут нужен трансформатор понижающего типа. Управляются такие светорегуляторы при помощи одной клавиши или кнопки;
  • светорегулятор, который нужно устанавливать в монтажную коробку. Устанавливать диммер данного типа нужно, когда производится монтаж электропроводки. Использовать можно с галогенными лампами, у которых электронный или понижающий трансформатор;
  • моноблочные устройства. Такие устройства работают как выключатель. Необходимо двухпроводное подключение, производится в разрыв цепи фазного провода, который идёт к нагрузке;
  • диммер поворотно-нажимной моноблочный. Включается такой регулятор нажатием на клавишу, а яркость регулируется путём вращения клавиши;
  • регулятор поворотный. Управление и включение диммера происходит вращающейся кнопкой. При включении уровень яркости всегда минимальный;
  • клавишные светорегуляторы. При помощи удержания клавиши происходит регулирование;
  • устройства сенсорного типа. Регулирование происходит путём прикосновения к сенсорному экрану.

Стоит отдельно выделить накладные диммеры. Зачастую применяются они как эстетически-декоративная управляющая электрофурнитура, которая крепится на поверхность стены. Как пример, для этого подходят стены, облицованные керамической плиткой.

Существуют хитрости для обустройства осветительных систем. Проходной диммер является одной из таких хитростей. Механический диммер, который регулирует яркость монтируется из углов комнаты, которые находятся противоположно друг другу, самым удобным вариантом считается использование двух проходных диммеров, которые подключены параллельно, а каждое устройство отвечает за свой полупериод. Если задействовано одно устройство полностью, то второе в регулировании участия не принимает.

Для варианта с проходным диммером. Лучшим решением является использование сенсорного светорегулятора. Если использовать два таких электронных устройства, легко может произойти синхронизация.

Как работает светорегулятор?

Светорегулирование осуществляется путём использования «фазовой отсечки», при ней одна часть синусоида отсекается, что приводит к уменьшению действия напряжения, которое питается на освещение. Если отсечка происходит вначале, то это называется «регулирование по переднему фронту», а если в конце, то «по заднему».

Данные способы подходят для регулирования освещения ламп различного типа: «по заднему фронту» лучше подходит для ламп, у которых низкое напряжение галогенного или светодиодного типа и применяются трансформаторы электронного типа. «По переднему фронту» рекомендуется для ламп с низким напряжением и использованием электромагнитных трансформаторов, а также светодиодных ламп 230 В и люминесцентных. Для ламп накаливания 230 В и галогенных ламп оба способа подходят одинаково хорошо.

Чтобы прибор работал стабильно, нужно использовать провод, который имеет три жилы: для фазы, заземления и нуля. Это необходимо для перехода точки через 0. Если используются маленькие диммеры, то провода с двумя жилами будет вполне достаточно.

В устройстве светорегулятора существуют защиты:

  • от перегрева. Срабатывает она, когда прибор отключается. Повторное включение будет возможно после того, как регулятор охладится и только вручную;
  • от короткого замыкания. Отключается выход, где произошло замыкание. Работа происходит через отсечение фазы, если в течение семи секунд работа не налажена, происходит автоматическое отключение прибора, если время больше семи секунд, то включить регулятор можно будет лишь вручную.

Также в приборах есть специальные клеммы, для подключения регулятора уровня освещения и проводов.

Установка светорегулятора

Практически всегда подключение светорегулятора в цепь осветительной системы происходит одинаково. На диммере есть две или четыре клеммы, специальная маркировка несёт в себе информацию о назначении этих клемм. Две клеммы присутствуют в моноблочных диммерах. К таким регуляторам подключается только разорванная фаза цепи освещения. Что касается диммеров, имеющих четыре клеммы, то разорванную фазу осветительной цепи подсоединяют к двум клеммам, а к двум оставшимся выносят кнопку управления.

Замена выключателя диммером

Если представить замену простого выключателя светорегулятором, то процесс будет выглядеть следующим образом:

  • нужно снять выключатель и отсоединить его от электрической проводки;
  • необходимо изучить маркировки клемм. На них, как правило, есть стрелки, которые обозначают исходящую и приходящую фазу;
  • из двух проводков бывшего выключателя нужно выбрать фазу, которая является приходящей — тестер начинает светиться, когда происходит соприкосновение с ней;
  • её нужно подключить к соответствующей клемме светорегулятора, а второй провод подключается к другому контакту;
  • диммер нужно вставить в коробочку и там его укрепить при помощи саморезов или усиков.

Простой светорегулятор можно изготовить самостоятельно, в интернете представлено много электрических схем, которые достаточно легко можно собрать. Для каждого типа ламп предусмотренная своя схема. Главное — правильный подбор переменного резистора. Далее нужно встроить светорегулятор в корпус нового выключателя. В случае с современными лампами необходимо паять и создавать новую схему.
