Лента диодная на 220 вольт: схема, устройство и характеристики

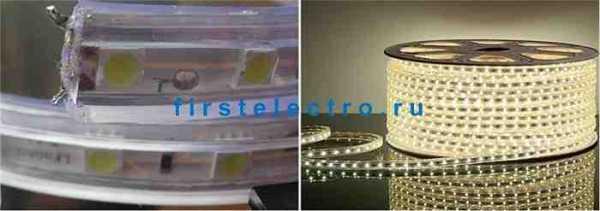

Светодиодная лента LF5050 SW230/50 Hz DC в бухтах по 100 метров в защитной полимерной водонепроницаемой оболочке с рабочим напряжением 220 Вольт переменного тока, мощностью 4,4 Вт на метр, количеством smd диодов 60 штук на 1 метр и классом защиты IP 67 подключается в розетку с помощью специального сетевого шнура, что очень удобно при установке на периметрах большой длины.

Схема светодиодной ленты 220 вольт Внимание! При работе с лентой соблюдайте правила электробезопасности. Электротравмы, могут быть смертельными.

Основное преимущество перед низковольтными лентами – не нужен блок питания. Недостатки – кратность резки один метр и отсутствие клеящей 3М основы.

Светодиодная лента 220 v

Метровый отрезок состоит из двух кусков по 0,5 метра, спаянных между собой. На каждом полуметровом отрезке установлены по 14 резисторов номиналом 220 Ом. В одном метре получается 28 резисторов с суммарным сопротивлением 6160 Ом. Количество светодиодов в одном метре диодной ленты 60 штук: 30 пар включенных параллельно. Лента шириной 6,4 мм находится в прямоугольной силиконовой защитной оболочке. По бокам ленты в оболочку по всей длине залиты два провода питания, от которых к каждому метровому отрезку ленты припаяны перемычки — в ого начале и конце. Получается, что каждый метровый отрезок подключен к напряжению 220 вольт.

К переменному напряжению сети ленту подключают через выпрямительный диодный мост, соблюдая полярность.

В представленной ленте светодиоды находятся в корпусах smd 5050, но внутри установлен только один светодиод, а не три. Такие ленты выпускают также со светодиодами 3528. Мощность таких лент составляет 4,4 Вт на метр, но производятся и ленты с диодами 5050 (три светодиода в чипе) с мощностью 14 Вт на метр.

Метровый отрезок ленты потребляет ток 20 мА при этом суммарное напряжение на всех резисторах и светодиодах почти одинаковое и составляет 110 вольт. Если после моста подключить электролитический конденсатор (из расчета 3,3-4,7 мкФ х 400 Вольт на каждый метр ленты), то напряжение возрастает почти до 300 В. В этом случае напряжение на светодиодах возрастает незначительно, а на резисторах возрастет до 180 вольт. Ток через каждый метровый отрезок возрастет до 30 мА (по 15 мА через каждый светодиод), а яркость свечения увеличиться процентов на 30. Полагаю, что диоды включены по два параллельно для повышения надежности ленты – при выходе одного или нескольких светодиодов (по одному в паре), через оставшийся диод потечет удвоенный ток, но весь метровый сегмент будет продолжать светится.

Диодный мост для этой ленты выбирают из соображений: на каждый ампер допустимого тока через мост (с 50% запасом по току) можно подключать 20-25 метров ленты. Место подключения, мост и конец ленты хорошо изолируют герметиком или другим надежным способом.

Напряжение на светодиоде

Схема светодиодной лампы на 220в

Лампа ЭРА А65 13Вт

Как паять светодиодную ленту

Светодиодная лента на 220 в

Простое зарядное устройство

Разрядное устройство для автомобильного аккумулятора

Схема драйвера светодиодов на 220

Подсветка для кухни из ленты

Подсветка рабочей зоны кухни

LED лампа Selecta g9 220v 5w

Светодиодная лампа ASD LED-A60

Схема светодиодной ленты

Схема диодной лампы 5 Вт 220в

Простой цифровой термометр своими руками с датчиком на LM35

Общедомовой учет тепла

firstelectro.ru

Светодиодная лента на 220В, подключение и отличие от ленты на 12 вольт

Техника безопасности и профессиональные рекомендации

Работая дома, следует в обязательном порядке соблюдать все необходимые правила безопасности.
Планируя подключить ledленту сразу определитесь, как планируете ее подсоединять к источнику электроэнергии, через usb или к сети мощностью 220в. При этом usbвход – наилучшее решение, если планируется световое оформление техники, так как позволяет разгрузить розетки. Кроме того, выбирая usb, вы получаете шанс с комфортом прикрепить подсветку к монитору, колонкам или телевизору. В то ж время питание 220 вольт является наиболее универсальным и позволяет установить подсветку в любой части дома.
Грамотный подбор блока питания для лент 12в или 24в – еще один важный пункт. Сразу решите, потребуется ли вам дома цветная подсветка. Если да, то нужно приобретать спецблок. В любом случае, если мощность центральной сети составляет 220 вольт, такой адаптер строго обязателен!
Не забывайте, что нельзя допускать длительной работы led ленты, еще смотанной в катушку. Подключая ее для проверки к электросети 220 вольт, не оставляйте ее без наблюдения.

Монтируя светодиодное освещение дома, не подвергайте ленту механическим нагрузкам.

Светодиодная лента 220в — подключение, устройство и принцип работы

Светодиодная лента 220в, подключение которой вполне может быть выполнено самостоятельно, не требует применения дополнительных трансформаторов или специальных преобразователей.

Устройство многим известно под названием LED-лента и представлено основанием гибкого типа с зафиксированными светодиодами.

Как диодную ленту подключить к 220 В, расскажем далее в статье.

Виды диодной ленты

Современные светодиодные ленты применяются для подсвечивания потолков, предметов мебели, полки и ниши, витрин и рекламных щитов, ванных комнат и бассейнов, а также разных предметов интерьера и используются при автомобильном тюнинге. С этой целью могут применяться разнообразные виды диодных лент.

В соответствии с конструкционными особенностями:

влагозащищенные модели, покрытые силиконовым слоем или установленные в специальную пластиковую трубку. Основное предназначение – наружное применение, установка в ванной комнате или в бассейне, а также местах с повышенным уровнем влажности;

открытые или незащищенные модели, представленные гибким основанием, на котором зафиксированы светодиоды.

В соответствии с типом используемых диодов различают следующие ленты:

на светодиодах серии SМD-2835;
на светодиодах серии SМD-3014;
на светодиодах серии SМD-3035;
на светодиодах серии SМD-3528;
на светодиодах серии SМD-5050;
на светодиодах серии SМD-5060.

Последние два варианта светодиодной ленты отличаются повышенной мощностью и более ярким световым потоком, что допускает применение в общем освещении даже большого по площади пространства. Первые две цифры – показатели длины чипа, а два вторых значения – показатели ширины чипа устройства в миллиметрах.

К категории самых современных и наиболее мощных устройств относятся приборы на светодиодах серии SMD-5630.

Также нужно учитывать направленность светового потока:

фронтальные модели с рассеиванием светового потока под углом 120°;
торцевые модели, излучающие поток света под углом 90° относительно основания прибора.

Параметры светового потока и нагрева ленты зависят от количества светоизлучающих диодов, приходящихся на один погонный метр. В соответствии с классификацией предусмотрено 30, 60, 90, 120 или 240 диодов, размещенных на одном метре осветительной конструкции. Особого внимания заслуживают современные многорядные модели с разным цветовым свечением.

По цвету излучаемого света ленты классифицируются на модели, излучающие:

белый тёплый свет;
белый умеренно-тёплый свет;
холодный белый свет;
RGB-ленты, светящиеся разными цветами;

одноцветное или монохромное свечение.

Белое свечение удаётся получить посредством нанесения на синие светодиоды состава в виде люминофора, который при эксплуатации выгорает и вызывает тусклое синие свечение ленты.

Важно помнить, что одноцветные осветительные ленты монтируются с подключением блока питания, а при установке и подключении светодиодной RGB-ленты потребуется использовать контроллер. Такие ленты рассчитаны на четыре выхода, включая три входа для красного цвета и общую массу для зеленого и синего окрашивания.

Особенно эффектно и оригинально смотрятся современные модели в стиле «бегущая волна», свечение в которых достигается параллельным соединением светодиодных групп.
Основные параметры
Характеристики современной светодиодной ленты мало отличаются от параметров стандартной осветительной лампочки. При выборе нужно обращать внимание на следующие показатели:

энергосбережение и низкий уровень потребляемой мощности, что предотвращает перегрев проводки и всех задействованных в освещении элементов;
наличие цветовой гаммы, обусловленной применением специальных линз или подбором элементной базы;
размерами ленты, которые должны легко набираться в соответствии с заданным шаблоном и способом установки;
возможность объединения элементов в цепочку или для параллельного подключения с соблюдением показателей общей потребляемой мощности.
Правильный выбор прибора позволяет экономно расходовать электроэнергию, в течение длительного времени эксплуатировать устройство без замены, придавать монтируемой ленте практически любую форму даже на самых труднодоступных участках. Такое немерцающее освещение не испортит зрение и легко выдержит перепады напряжения.
Качественная лента полностью отвечает всем экологическим нормам, а также требованиям пожаробезопасности, что обязательно отражается в сопроводительной документации.

Устройство и принцип работы
Светодиодные осветительные ленты представляют собой современную гибкую основу в виде печатной платы с нанесенными светодиодами и наличием ограничивающего резистора. Первый диодный однокристальный комплекс имеет один цветовой спектр, а второй представлен тремя цветовыми спектрами. Принцип действия заключается в смешивании излучения кристаллов с образованием максимально широкой оттеночной гаммы.
На гибкое основание наносятся токопроводящие дорожки, соединяющие SMD-светодиоды с резисторами в общую электроцепь, после чего печатная плата и элементы закрываются защитным ПВХ-слоем или силиконом.

Устройство диодной ленты
Основная конструктивная характеристика ленты 220в представлена отсутствием такого элемента питания, как понижающий преобразователь.
Блок питания представлен диодным мостом в герметичном корпусе, к которому присоединен сетевой и разъёмный провода. Постоянные показатели напряжения на выход из выпрямителя составляют порядка 200В. Защита светодиодов от перегрузки осуществляется объединением в группы с последующей компенсацией излишков напряжения при помощи резисторов.
Следует учитывать импульсный характер напряжения после выпрямителя, поэтому такой вариант освещения не может использоваться в качестве основного для выполнения ручных работ или чтения.
Схема подключения к сети 220 В (основной раздел)

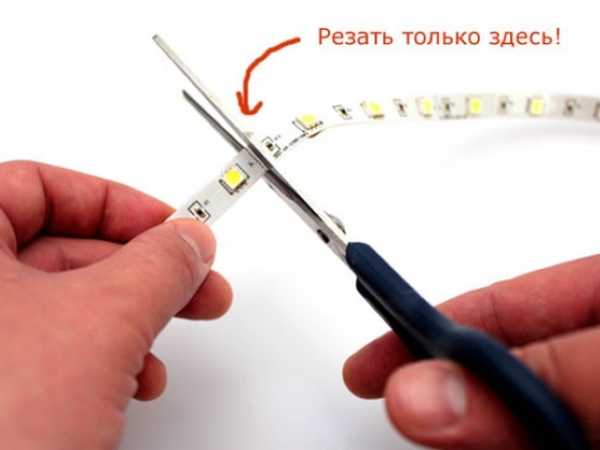

Разрезать светодиодную ленту в процессе установки можно только в специальных местах, что позволит предотвратить разрыв электрической цепи. Самостоятельно можно выполнить два варианта подключения.
Традиционное подключение
Осуществляется с применением трансформатора к 220В и позволяет предотвратить появление местного перегрева, а также минимизирует риск поломки полупроводниковых элементов. Вводный трансформатор или блок питания понижает сетевое напряжение 220В до рабочих показателей в 12/24В. Блок подбирается в зависимости от эксплуатационных условий используемой осветительной ленты. При выборе мощности нужно ориентироваться на удельную (погонную) мощность диодной ленты.
Схема подключения ленты
Схема подключения зависит от типа осветительного прибора и его длины. Простую монохромную ленту длиной не более 500 см нужно соединять с блоком питания, а затем с электрической сетью 220В. Подсоединение производится двухжильным проводом, зажимаемым внутри блока на стандартных клеммах и припаиваемым на гибкой основе ленты. При использовании RGB-осветителя, на расстоянии от блока до ленты подключается 12В контроллер для настраивания цветовой гаммы.
Если длина осветительной ленты превышает пять метров, то осуществляется параллельное подсоединение от одного блока с последующим разветвлением электроцепи на участке от трансформатора до ленты. Допускается подключение от пары отдельных блоков 12/24В.
Мощный поток света прожектора отлично освещает открытое пространство. Если вы хотите организовать освещение приусадебного участка, вы должны знать, как подключить светодиодный прожектор своими руками.
Что делать, если разбилась энергосберегающая лампочка. О способах утилизации поговорим в этой теме.
Виды ламп освещения представлены в этом обзоре. Какой вариант является самым экономичным и современным?
Прямое подключение к 220В
Прямое подключение – один из наиболее популярных способов самостоятельного подключения к сети 220V. Вариант характеризуется отсутствием применения блока питания и представляет собой перекрестную сборку светодиодных групп.
С этой целью выполняется разделение цельной осветительной ленты на максимально короткие отрезки. Подключать нужно не менее двадцати осветительных элементов, объединяемых в соответствии с обратной полярностью.
Выпрямитель для подключения
Выпрямители, используемые в процессе подключения светодиодных осветительных лент на 220В, представлены диодным мостом и обладают собственным уровнем мощности.
Как правило, стандартные показатели мощности составляют 700Вт.
Таких средних значений достаточно для подключения ста метров диодной ленты.
Следует помнить, что один выпрямитель используется для подключения ленты длиной до 20 м.
Нужно отметить, что даже правильный самостоятельный монтаж не гарантирует полного отсутствия незначительного мерцания светодиодной ленты в процессе эксплуатации.
Мощный, но экономичный источник света – вот, чего хотят современные потребители. Светодиодные лампы отвечают этим критериям. Принцип их работы разберем в статье.
Почему светодиодная лампа мерцает при выключенном выключателе и как справиться с этой проблемой, расскажем далее.
Устранить такую проблему можно посредством применения специального конденсатора. Кроме всего прочего, установка диммера поможет легко изменить уровень яркости уже вмонтированного устройства.
Видео на тему
proprovoda.ru
Лучшая светодиодная лента RGB на 12v и 220V

Современные технологии освещения позволяют реализовать любые задумки дизайнеров в световом оформлении помещений, комнат, кухонь, ванных комнат, спален. Разберем особенности технических характеристик и применения светодиодной ленты RGB на 12V, 24V и 220V. Про высоковольтный вариант многие просто не знают. Еще называется многоцветная или мультицветная.
Содержание
1. Характеристики
2. Таблица мощности и яркости
3. Четырехцветная RGBW
4. Принцип работы
5. Схема подключения
6. Блоки управления
7. Пример цен
8. Коннекторы для светодиодной ленты RGB
9. Видео обзор работы комплекта с пультом
Характеристики
Отличие RGB диода (слева) от обычного белого. Фото в высоком качестве, как под микроскопом

Главным образом на лето 2015 года трехцветную ленту выпускают на SMD 5050. Как и стандартную, выпускают под 3 питающих напряжение 12B, 24B, 220B. Низковольтные ничем не отличаются между собой, кроме установленного резистора и имеют одинаковую схему соединения в цепи.
Высоковольтная отличается по принципу работы и соединения световых элементов. Основные отличия:
диоды соединены последовательно по 60 штук;
режется только кратно 1 метру, обычная кратно 5 см.;
питается прямо от сети 220 вольт;
при выходе из строя 1 Led, гаснет целый метр;
защищена силиконовой или ПВХ оболочкой;
можно подключать цельным отрезком, до 80-100 метров, хватит чтобы кран башенный обмотать;
мерцает с частотой 100Гц.
Из-за мерцания с частотой в 100 Герц нельзя использовать в жилых помещения для постоянного освещения. Это вызывает головные боли и другие недомогания. Для подключения светодиодной ленты 220 Вольт требуется выпрямитель, обычно он мощностью 500-900W, и невысокой цены.
Таблица мощности и яркости
Разновидности РГБ , угловой вариант
Стандартное количество светодиодов это 30 led или 60 led на 1 м., редко встречаются на 72 led/м. В таблице показан суммарная яркость и мощность всех цветов одновременно на SMD 5050 на 1 м. ленты на 12V.
Светодиодов на метр Яркость, Лм Мощность, Вт
15 200 3
30 400 6
60 800 12
72 940 14,4
120 1600 24
Четырехцветная RGBW
Особо хочу выделить светодиодную ленту RGB +W, еще называется мультицветная, многоцветная. Самое интересное применение, это использование светодиодной ленты для подсветки потолка натяжного, подвесного или многоуровневого. Но для подключения могут потребоваться особые блоки управления и коннекторы. Другой способ, это использовать отдельные блоки для белых и трехцветных.

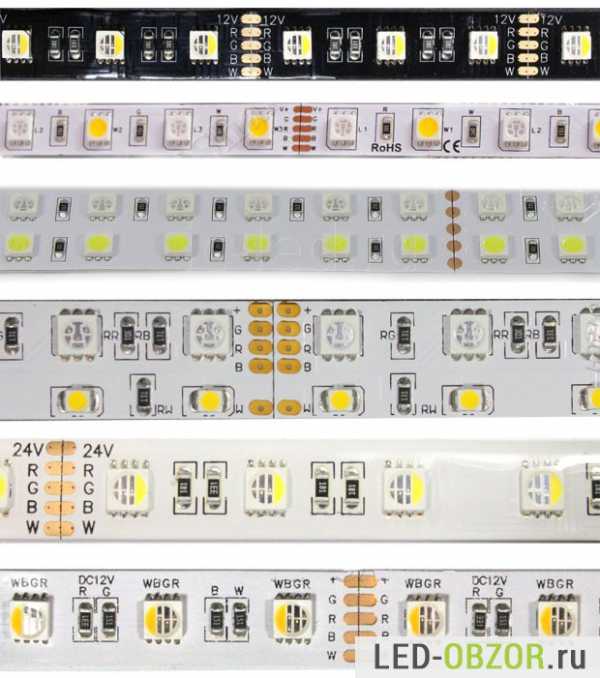

Разновидности по цвету, компоновке, ширине и мощности

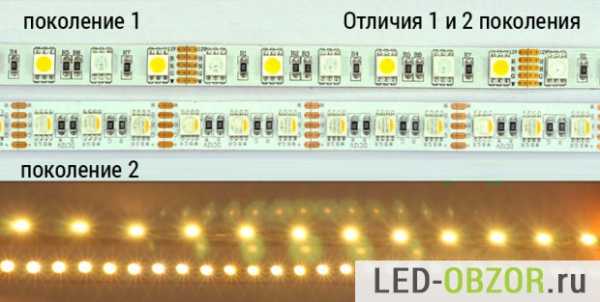

В первом поколении чередуются обычные белые и RGB светодиоды. Белый светодиод может стоять любой мощности от 3528 до 5630.
Благодаря быстрому техническому прогрессу, первое поколение быстро мутировало во второе, более компактное. В один корпус поставили 4 кристалла разного цвета, включая один с люминофором. получился четырехцветный светодиод 5050.
Принцип работы

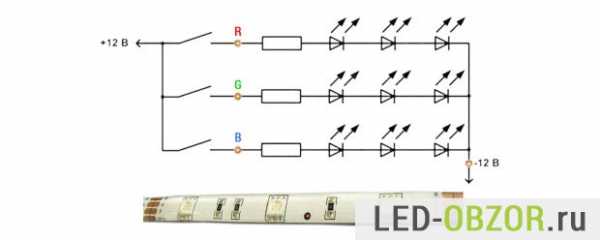

Электрическая схема одного сегмента из 3 штук.
..
Трехцветный RGB светодиод SMD 5050 состоит из 3 диодов SMD 3528 размещенных в одном корпусе. Используется 3 разных цвета R-красный, G-зеленый, B-синий. При помощи смешивания этих 3 цветов получаем любые цвета и оттенки.
Визуальным отличием обычной ленты от РГБ будет наличие 3 резисторов на одной отрезной секции и соответствующая маркировка. У обычной ставиться только один резистор.
резистор у каждого светодиода;
РГБ бесцветный, обычный желтого цвета;
4 контактных площадки.
Схема подключения

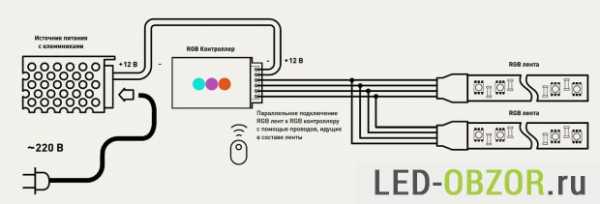

Параллельное подключение РГБ контроллеру
На блоке управления нанесена маркировка, а провода имеют соответствующий цвет.

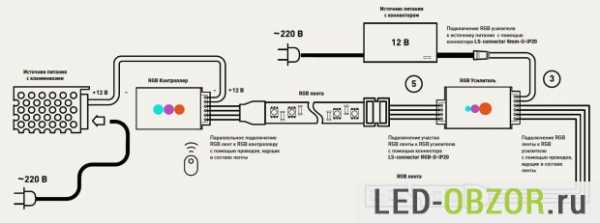

Использование RGB усилителя для удлинения
Запрещено подключать диодную ленту длиной более 5 м. последовательно, из-за того что падает напряжение и происходит нагрев медного проводника. К концу оно падает на 1,5 вольта, получается на конце яркость ниже на 10-15%. Чтобы следующий отрезок после 5м. можно было полноценно подсоединить, используют RGB усилитель. На большой длине он усиливает управляющее напряжение от РГБ контроллера. Всё это позволяет избежать использования очень длинных проводов от контроллера напрямую.
Схема подсоединения для модели на 220 вольт
В видео обзоре участвует один из самых популярных и недорогих комплектов. Коллега продемонстрирует различные режимы работы. Расскажет и покажет пошаговое подключение светодиодного комплекта:
источник питания электронный трансформатор;
блок контроллера с пультом ДУ;
ленточный источник света.
Блоки управления
Популярный модели RGB контроллеров

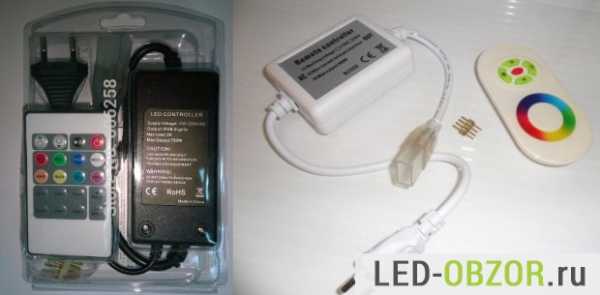

Блоком управления называется РГБ контроллер, который выполняет функцию включения каждого цветового канала. Более продвинутые модели могут смешивать цвета для получения 256 цветов. Комплектуются пультами ДУ. Самые последние модели управляются через WiFi со смартфона на Android, требуется специальное приложение.
Блок управления для напряжения 220V
Конструкция высоковольтной отличается от 12V. В цепи отсутствует блок питания на 12В, питание присоединяется прямо к контроллеру РГБ.
Пример цен
Пример правильных средних цен, в таблице указана класс светодиодной ленты РГБ: Эконом, Стандарт
Цен могут сильно повышаться в зависимости от качества исполнения диодной ленты и используемых комплектующих. Потому, что светодиоды производятся бюджетного уровня, которыми китайцы торгуют и которые я покупать не рекомендую, получается дороже и хуже чем в России из-за повышения курса доллара 2015 года. Больше всего популярен средний ценовой сегмент, оптимальный по соотношению цена и качество.
Пользуясь отличием цен, хотя с виду одинаковая, недобросовестные магазины и продавцы могут бюджетный товар продавать как премиум. Кто покупает впервые, не увидит обмана и отличий. Качество, яркость и срок эксплуатации будут в 2-3 раза хуже.
Коннекторы для светодиодной ленты RGB

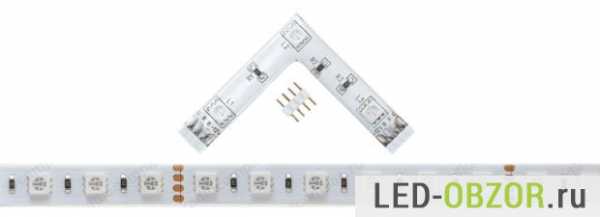

Виды коннекторов для соединения без пайки.
Соединители состоят из 4 проводов с соответствующей световой маркировкой. Кроме проводных коннекторов применяются разъёмы, в том числе и угловые. Для отсутствия разрывов при монтаже, она выпускает в угловом варианте.

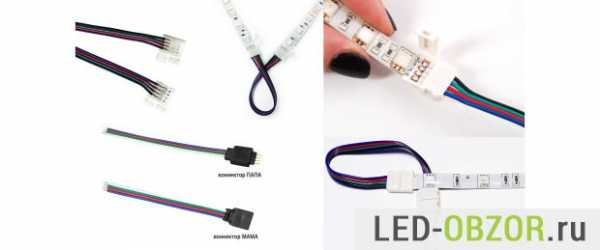

Проводные соединители, для пайки и штекерного подключения
Видео обзор работы комплекта с пультом
Видео о режимах работы китайского светодиодного комплекта. Демонстрация работы пульта ДУ.
led-obzor.ru
Светодиодная лента 220 В: подключение
Среди новаций, произошедших в сфере разработки осветительных приборов, за последний десяток лет наиболее интересным и значительным достижением стало открытие светодиодных источников света. Сегодня уже никого не удивляют полноценные низковольтные сверхэкономные лампы освещения, суперподсветка экранов мониторов или гибкая светящаяся светодиодная лента 220 В, с помощью которой создаются огромные рекламные панно и подсвечиваются целые территории. Подобные конструкции могут использоваться для освещения помещений и подсветки в огромном количестве бытовых задач, нужно только разобраться, подключение светодиодной ленты к сети 220 В наиболее распространенной и удобной в пользовании.
Что такое лента из светодиодов
Конструктивно светодиодные ленты выглядят, как узкая и гибкая полоска, на поверхности которой утыканы крошечные головки светодиодов, соединенные между собой тончайшими токопроводящими дорожками. По сути, светодиодная лента представляет собой плату на мягкой подложке, на которой выполнен монтаж из квадратных диодов – источников света и согласующих резисторов.
Наиболее популярными вариантами светодиодных лент являются:
Монохромные или одноцветные модели из излучающих диодов, SMD 3028 или более мощных 5050. Для первого типа диодов габариты корпуса составляют 3 мм на 2,88 мм, во втором случае пятно излучателя имеет характерный размер 5 мм;
Трехцветные типа RGB, в которых заложена возможность получать широкий набор излучаемых цветов из-за большого количества групп из трех светодиодов, напечатанных на полосе. Каждый излучатель в группе имеет свой цвет — красный, голубой или зеленый;
Светодиодные ленты на основе более современных и мощных LED- систем, используемых в качестве подсветки в экранах мониторов и цветных телевизорах. В такой ленте каждый излучатель состоит из трех диодов, собранных в одном корпусе, что значительно увеличивает яркость светодиодной полосы и упрощает подключение устройства.
Основные характеристики светодиодной ленты
Самым разительным свойством гибкой светодиодной ленты является наличие возможности разрезать своими руками мягкую полоску светильника на отдельные отрезки по линии реза, нанесенной на поверхность. Минимальная длина отрезка, допускающая индивидуальное подключение, содержит всего 3 светодиода.
После разреза можно выполнить подключение оставшейся части или отрезанного фрагмента вместе или раздельно. Длина единичного фрагмента светодиодной полосы у каждого производителя может быть разной, и об этом фирма обязательно указывает в паспорте на изделие, прилагаемом к светодиодной ленте.
Кроме того, при обращении с лентой следует помнить:
Максимальная длина неразрезанного светильника на 12-24В составляет 5 м, для ленты 220В единичный отрезок может достигать 100 м;
Потребляемая мощность, сообщаемая фирмой-производителем в паспорте, всегда приводится к длине в один метр светильника, независимо от количества излучающих элементов;
Для питания низковольтной светодиодной ленты RGB максимальной длины используется блок питания с токовой нагрузкой в 15А, по 5А на канал.
Ленту выпускают в разном защитном исполнении, например, с нанесенным слоем защитного силиконового полимера, с клейкой основой, с отражающей подложкой со светофильтром и встроенными точками проверки работоспособности светильника.
Полоски с питанием от сети в 220В изготавливают в виде силиконовой трубки, залитой прозрачным пластиком. Такое решение позволяет избежать поражения электротоком при случайном попадании влаги или касании рукой. Такая лента уверенно подключается к 220В даже в дождь и сырую погоду, без риска получить болезненный удар током.
Подключение низковольтной ленты
Разрезанные фрагменты светодиодной ленты можно подсоединить по параллельной схеме.
В принципе, этот способ будет соответствовать подключению в неразрезанном виде, с той только разницей, что вместо одной длинной полоски света можно получить три или пять коротких линий излучения.
Такой способ применяется при изготовлении экономичной уличной подсветки входа в дом.
Потребляемый ток одного метра светодиодного светильника зависит от количества излучателей. Например, для ленты SMD3528 на метре умещается 240 светодиодов, соответственно, потребляемая мощность по паспорту составляет 19,5 Вт, а ток 1,6 А. Для светильника в 5 м длиной расход при обычном подключении составит около 100 Вт, при потребляемом токе 8 А.
Стандартный вариант светодиодной ленты SMD5050 стал излюбленным инструментом для тюнинга автомобилей и мотоциклов. Относительно небольшое количество диодов на метре длины – 50 шт/м при правильном подключении обеспечивают светосилу излучения, сравнимую с яркостью автомобильных фар, с той только разницей, что КПД светодиодной полоски и светоотдача в разы превышают стандартные лампочки, а плотность светового потока не уступает галогенным лампам.
Схема подключения светодиодной ленты практически не отличается от подключения любого аналогичного источника света, от автомобильной лампочки до елочной гирлянды. Основное условие подключения для низковольтного светильника состоит в соблюдении полярности контактов. Чаще всего сине-черный провод коммутируется с минусом, красным проводником выполняется подключение к плюсу. При неправильном подключении светильник выйдет из строя и светить не будет.
Как правильно выполнить подключение к 220В
Для светодиодной ленты 220В подключение выполняется по классической схеме через прилагаемый к светильнику адаптер с котроллером управления. Если попытаться выполнить подключение без блока питания, то, скорее всего, будет выведен из строя чип контролера, который запитывается низковольтным напряжением.
Стоимость такой ленты достаточно высока, поэтому в случаях, когда нет возможности организовать стандартное электропитание 12-24В, а имеется сеть на 220В, можно использовать стандартную безэлементную схему подключения из 60 точек низковольтной светодиодной ленты, соединенных последовательно.

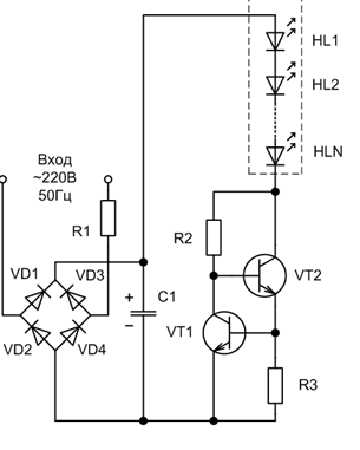

В схеме используется диодный мост и электролитический конденсатор на 4,7мкФ. Конструкция будет работать и без конденсатора, даже на одном выпрямляющем диоде, но в таком случае излучение светодиодов будет неприятным и мерцающим. Такая схема подключения может использоваться для монохромных светодиодов.
Более рациональным будет подключение светодиодной полоски с помощью простейшего выпрямителя с балластным сопротивлением и стабилитроном.
В данном случае высокое напряжение понижается с помощью резистора 560 кОм и конденсатора 2,2 мкФ. На выходе скачки напряжения уравниваются стабилитроном. Сопротивление R1 обеспечивает ограничение заброса тока в момент подключения блока питания к светодиодной ленте.
На выходе из блока питания получается постоянное напряжение в 12В с максимальным током в 0,15А. Этого достаточно для того, чтобы выполнить подключение отрезка светодиодной полоски в 300 мм. Для подключения светильника из трех лент или одной метровой светодиодной полоски емкость конденсатора придется пересчитать на потребляемый ток в 0,4А.
Также для подключения светодиодной полоски можно воспользоваться схемой блока питания, приведенной ниже. Схема собрана на двух транзисторах серии 13002.
В обоих случаях для подключения использованы схемы без гальванической развязки, что значительно упрощает конструкцию, но создает повышенную опасность поражения электрическим током при выходе из строя любого из элементов устройства.
Заключение
Кроме приведенных вариантов, как подключить светодиодную ленту, существует немало схем, обеспечивающих работу светодиодной ленты при пониженном напряжении, от 6В до 9В. В этом случае используют специализированные микросборки, которые можно найти в стабилизаторах напряжения блоков питания бытовой техники. В любом случае есть смысл использовать светодиодную полосу, так как, помимо хорошей светоотдачи, устройство имеет огромный ресурс работы.
bouw.ru
Светодиодная лента 220в подключение без блока, схема, видео
Недавно мы уже вам рассказывали о том, какая лучшая светодиодная лента , там мы вкратце затронули светодиодная лента 220в подключение, теперь мы хотим более подробно рассказать о таком способе. Сразу хотим заметить, лента на 220 вольт подключается своеобразно, этот способ нельзя ни в коем случае применять к другим типам.
Светодиодная лента 220в подключение
Лента такого типа отличается от всех аналогов своим питанием в 220 Вольт. Но, здесь и скрывается первая особенность, ленту можно резать только через каждый метр, в некоторых ситуациях через полметра. На самом деле это довольно неудобно, часто остается лишняя длина, которую долгое время думаешь куда спрятать.
Если перегорает хотя бы один диод, тухнет сразу отрезок в один метр, его придется сразу заменять. Это существенный минус, однако он спокойно компенсируется низкой стоимостью. А соединить светодиодную ленту между собой, довольно просто.
Подключение светодиодной ленты к сети 220 Вольт схема
Схема подключения невероятно простая, необходимо подключить несколько проводов между собой соблюдая обычную полярность. Это сможет сделать даже человек далекий от электричества. Если лента имеет множество цветов, соединять нужно согласно цветовой маркировке проводом контроллера RGB. Читайте о том, как выбрать ленту.
Подключение светодиодной ленты к сети 220 Вольт: пошаговая инструкция
Измеряем необходимую длину ленты. Можно приложить обычную нитку к месту, а после ее измерять. Так вы не ошибетесь в длине.
Отрезаем нужную длину, помните, резать нужно только через каждый метр, на ленте есть соответствующие обозначения. Чтобы отрезать, можно использовать обычные ножницы или канцелярский нож.
На отрезанный конец наносим герметик и надеваем коннектор.
Коннектор закрепляем на герметик.
Подключаем провод от выпрямителя, соблюдая полярность.
На завершающем этапе проверяем надежность подключения.
Светодиодная лента 220в подключение видео
Выпрямитель для подключения
Выпрямитель, который используется для подключения светодиодной ленты на 220 Вольт, состоит из одного диодного моста и обладает собственной мощностью. Обычно, мощность составляет 700 Вт, ее хватает на 100 метров подключения, если у вас лента меньше соответственно подбираем меньшую мощность. Такие выпрямители считаются стандартными, они способы осветить огромную территорию. Интересно будет узнать: какая светодиодная лента лучше.
Помните, всегда нужно соблюдать полярность. Больше особенностей в таком подключении нет. И после соединения всегда проверяйте, хорошо все держится между собой. Не совсем приятно снимать всю ленту, чтобы исправить маленькие недочеты в случае чего.
Статья по теме: Светодиодная лента для освещения аквариума.
vse-elektrichestvo.ru
Светодиодная лента 220 вольт
Светодиодная лента 220 вольт, предназначена для уличного использования, так как имеет высокую степень защиты IP67-IP68. Конструктивно, сама лента помещена в прозрачную силиконовую трубку прямоугольной формы и крепится к поверхности с помощью специальных крепежных скоб. При разрезе, торец ленты герметизируется специальной заглушкой. Светодиодные ленты 220в поставляются в катушках по 50 или 100 метров и имеют места разреза, через каждые 100 сантиметров.
Подключение светодиодной ленты 220 вольт.
Подключается к сети напряжения 220 вольт через силовой кабель с диодным мостом. Все соединения должны быть герметичны, во избежании попадания влаги и получения травм электричеством. Из-за невысокого падения напряжения на участках ленты, Вы можете подключить последовательно до 100 метров.
Разновидности светодиодной ленты 220 вольт.
Данный тип лент отличается по типу светодиода и их количеству в метре. Из этого складывается итоговое потребление электроэнергии светодиодной подсветки. В параметрах есть показатель — «потребляемая мощность на метр», что позволит расчитать суммарную нагрузку, исходя из фактической длины рабочего отрезка светодиодной ленты. Кроме этого, есть отличие по цветам свечения (белый холодный, белый теплый, красный, синий, зеленый, желтый). Помимо основных цветов свечения, есть модификации мультицветные RGB, которые могут при помощи контроллера менять цвет свечения.
Качество и срок службы напрямую зависит от производителя светодиодов, поэтому предпочтительней использовать светодиодные ленты 220в класса LUX. Так как лента не требует использование блока питания, а подключается напрямую к сети 220 вольт, все пульсации и перепады сети отражаются на светодиодах, что сокращает их срок службы. По возможности, подключение лучше осуществлять через стабилизатор напряжения.
Использование ленты 220в в помещениях допускается, но из-за отсутствия клеевой основы и высокой кратности реза, монтаж в труднодоступных местах будет проблематичен. Если лента уложена не ровно, то и ее свечение будет распределятся неравномерно. При подсветке потолочных уровней это становится заметно.
Перейти в главный каталог светодиодных лент >>>
ecotrade-ltd.com
