Диск для болгарки – какие бывают размеры, виды кругов на УШМ

Болгарку, угловую шлифовальную машину, широко используют в строительстве и металлообработке для резки и шлифования множества материалов. Рабочая движущая часть болгарки – абразивный диск, круг, своими свойствами определяет возможность обработки того или иного материала. Поэтому очень важно перед началом работы выбрать из множества существующих видов дисков именно тот, который поможет выполнить поставленную задачу.

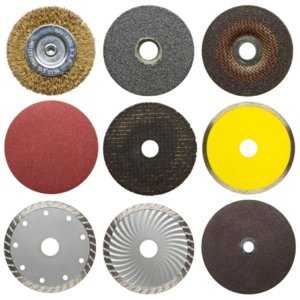

Классификация дисков для болгарки

Большое количество разнообразных видов дисков для болгарки обусловлено множеством применений, которые можно найти столь универсальному инструменту.

По виду производимых работ диски делят на

• отрезные (обрезные) диски – для разрезания материалов,
• шлифовальные и полировальные диски,
• обдирочные диски и насадки, заточные (зачистные) диски – для заточки инструмента, зачистки металла, очистки стальных и бетонных поверхностей.

По конструкционным особенностям диски бывают:

• абразивные – диски из абразивного материала, отрезные, шлифовальные, заточные;
• цельнометаллические алмазные – стальные диски с алмазной пылью на рабочей поверхности, есть отрезные диски и для обдирки/шлифовки с боковым алмазным напылением;
• цельнометаллические с зубьями – для резки древесины, крайне опасны в применении, чем меньше зуб, тем безопаснее;
• прочие – множество других конструкций для полирования и обдирки, насадки со щетками, металлические диски с укрепленным на их плоскости различным шлифовальным/полировальным материалом и так далее.

В зависимости от обрабатываемого материала диски могут быть по камню, по металлу, по керамике, по железобетону, по асфальту, по древесине. Болгарки бывают разных размеров и мощности, поэтому производителями выпускаются диски с различными внешними и внутренними диаметрами.

Виды отрезных дисков

Существует три основных вида отрезных дисков:

• абразивные – армированные стекловолокном диски из прессованных и запеченных в бакелите абразивных материалов, таких как корунд, электрокорунд, карбид кремния. Довольно быстро уменьшаются в размерах по мере использования;
• алмазные стальные диски – по краям имеют абразивное алмазное напыление, иногда используются прорези или специальная форма режущей кромки, после стачивания алмазного слоя шириной в 1 – 2 см – неработоспособны. Намного дороже и долговечнее абразивных;
• пильные диски – обычные стальные по дереву от ручной циркулярной пилы. Болгарка имеет другой режим работы, нежели циркулярная пила, и работа по дереву с помощью пильных дисков может представлять опасность.

Абразивные отрезные диски представлены широким спектров видов для резки различных материалов. Две основных больших категории – диски по металлу и по камню.

Алмазные отрезные диски в зависимости от конструкции режущей кромки и размера алмазной крошки в абразиве способны резать кирпич, железобетон, гранит, стекло, керамику, кафель, мрамор, например, диски типа “Турбо”.

Использование неподходящего типа диска уменьшает срок его службы и снижает эффективность работы.

Маркировка

Маркировка абразивных дисков представляет собой сочетание из цветов и короткого цифро-буквенного кода.

• Основным цветом обозначают назначение диска: синий для металла, зеленый для камня, кроме этого есть соответствующая надпись.
• Первые буквы обозначают использованный абразивный материал: А – корунд, С – карбид кремния, AS – электрокорунд.
• Цифра – размер зерна абразива, чем меньше, тем медленнее и точнее будет происходить резка, и тем тверже может быть разрезаемый материал.
• Последняя буква означает твердость связки. Наиболее мягкая – А, с каждой следующей буквой по алфавиту связка все тверже. Чем связка тверже, тем мягче должен быть разрезаемый материал.
• На диске указана допустимая скорость вращения, эта скорость обязана быть больше, чем скорость работы болгарки. Иногда эта скорость указана в виде цветной полосы с указанием скорости линейного движения кромки – желтая 63 м/с, красная 80 м/с, зеленая 100 м/с.
• Важным показателем при выборе являются линейные размеры диска в формате диаметр/ толщина/  внутренний диаметр.

Маркировка алмазных дисков в большой степени зависит от производителя, но есть некоторые общие правила:

1. используются 5 цветов для назначения диска – синий для бетона и мрамора, зеленый для гранита, оранжевый для кирпича, серый для керамики, желтый для кафеля и алебастра;
2. на дисках указана рекомендованная скорость вращения – при превышении диск не разорвет, подобно абразивному, но может сгореть алмазный абразив;
3. диски с крупными прорезями используются только для сухой резки и требуют регулярного охлаждения, минимум раз в минуту;
4. диски со сплошной режущей кромкой используются в основном для мокрой резки на болгарках специальной конструкции;
5. на алмазных дисках известных производителей устанавливают голографические логотипы для защиты от подделок.

Отрезные диски для болгарки по металлу

Предназначение

Основная функция болгарки – высокоточное и скоростное разрезание металла с минимальным повреждением материала и энергозатратами. Для этой задачи необходимы абразивные отрезные диски по металлу.

В зависимости от свойств металлического предмета, применяются различные модификации дисков. Для прорезания толстостенных материалов применяются диски большей толщины и большего диаметра.

Есть специальные крупнозернистые диски по меди, по алюминию, диски для резки тонколистовой стали, для резки толстых чугунных изделий и так далее.

Размеры дисков для болгарки по металлу

Распространенные в продаже образцы дисков по металлу имеют внутренний диаметр (размер отверстия для крепления к инструменту) 22,2 мм. Профессиональные диски диаметром более 280 мм имеют внутренний диаметр 32 мм.

Диски имеют широкий диапазон внешних диаметров под различные болгарки – 115, 125, 150, 180 и 230 мм, и толщину от 1 до 3 мм. Профессиональные болгарки позволяют устанавливать диски до 500 мм в диаметре. Диски диаметром 115 – 125 мм – наиболее удобный и безопасный вариант для разрезания профиля, арматуры, труб малого диаметра.

Диаметром 150 – 180 мм – универсальные помощники в хозяйстве, 230 мм – способна разрезать почти всё, с чем может столкнуться строитель, а 280 мм и более – используются специалистами с высокой степенью подготовки, например для резки труб большого диаметра.

Основные правила безопасной работы при резке металла болгаркой

Работа с болгаркой далеко не безопасна. Резчику постоянно грозит вылет осколков диска и клин диска в материале. При разрезании металла же дополнительной проблемой становится поток раскаленных искр и окалины.

Для такой работы разработаны особые правила безопасности:

• болгарка не должна включаться в условиях повышенной влажности;
• перед включением убедитесь в отсутствии рядом легковоспламеняющихся предметов;
• на болгарке обязательно должен быть установлен защитный кожух;
• обязательно ношение защитной одежды, очков или щитка, окалина может серьезно повредить глаз и обжечь кожу;
• нужно закрепить разрезаемую деталь. Незакрепленный материал может заклинить диск или просто улететь. Удерживать деталь рукой и особенно ногой – запрещено;
• при смене диска необходимо отключать болгарку от сети, новый диск нужно осторожно проверить на максимальных оборотах на предмет брака.

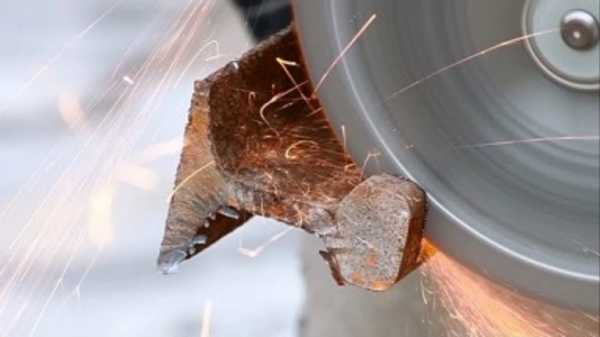

Как правильно резать металл болгаркой?

Практические советы и рекомендации

• Новичку стоит немного потренироваться в резке металла на ненужных предметах и легких целях, к примеру на профиле или на арматуре.
• Толстые детали стоит резать, направляя поток искр к себе, тогда в случае клина диска инструмент не полетит в вашу сторону. Тонкие детали не заклинивают диски, поэтому можно избежать потока искр себе под ноги. По возможности стоит держать инструмент не на одной линии с собой.
• Болгарку следует держать крепко, но не напряженно, заняв устойчивую позицию. Опускать диск в срез необходимо плавными движениями, с очень мягким нажимом без усилия.
• Раскручивать диск полностью нужно до прикосновения к материалу.
• Попытка исправить линию разреза изменением плоскости расположения диска приведет к его разлому. Медленно и плавно корректируйте направление разреза. Детали большой толщины необходимо резать максимально прямолинейно.
• Просчитывайте поведение нагруженной детали в месте разреза во избежание полного клина диска. К примеру, подвешенная труба или балка при резке сверху зажмет диск собственным весом, а при резке снизу травмирует работника, поэтому её нужно обязательно подпереть в месте разреза.
• Раз в 5 – 7 минут давайте остыть диску и отдохнуть себе. Усталость и несобранность может привести к травме.

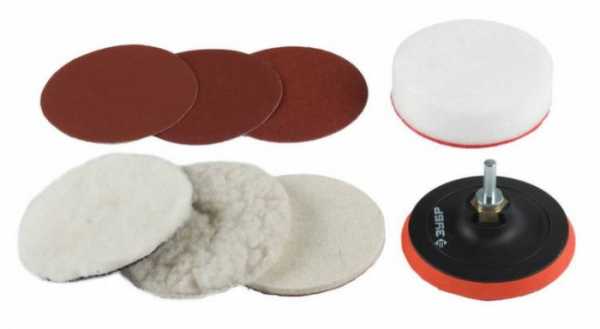

Шлифовальные и полировальные
диски для болгарки

Шлифовка и полирование с помощью болгарки проводится с помощью стального диска, на одну из сторон которого закреплен сменный шлифовочный или полировальный материал – наждачная бумага, ткань, войлок и так далее. Для грубого шлифования используется абразивный круг с мелким зерном.

Используя последовательно все более тонкие шлифовочные материалы, специальные абразивные пасты и жидкости, с помощью болгарки можно добиться практически любого необходимого состояния поверхности.

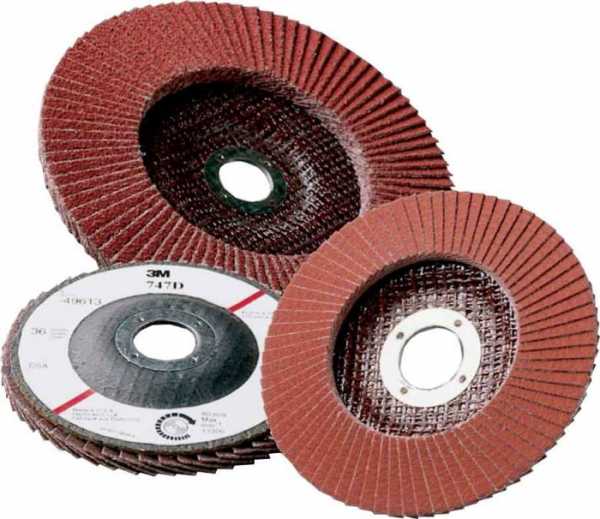

Лепестковые диски служат для очистки металла от коррозии или краски

Диски для заточки инструмента
и обдирочные насадки для болгарки

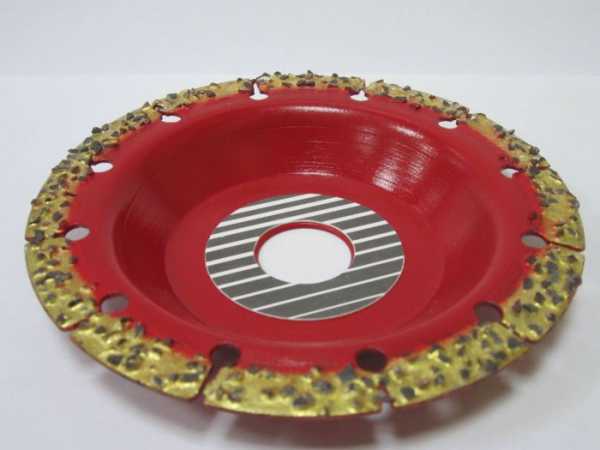

Обдирочные насадки для болгарки бывают двух типов – витые шарошки в виде металлической щетки, установленной в чашку, и алмазные обдирочные диски – вогнутый стальной диск с боковой рабочей поверхностью, оснащенной крупным алмазным абразивом.

Витые шарошки используются для обдирки наружных загрязнений, алмазные диски – для очистки неармированных бетонных, каменных, цементных поверхностей.

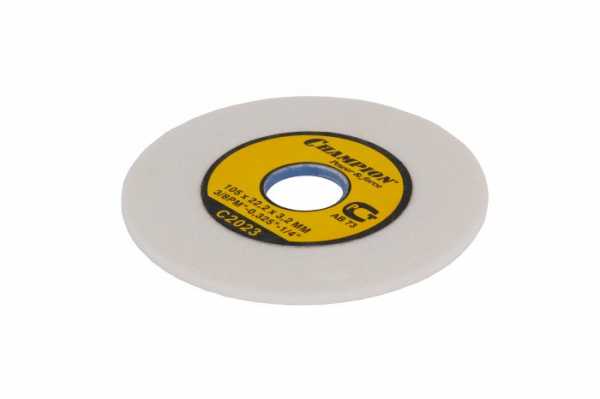

Наиболее дешевым и грубым видом точильного инструмента является абразивный крупнозернистый круг. От отрезного диска он отличается намного большей толщиной и отсутствием армирования.

Для более тонкой заточки используются алмазные шлифовальные круги, которые могут заточить даже другие твердосплавные инструменты, например зубья на дисковой пиле.

Советы по правильному выбору дисков

• Сначала необходимо ограничить ваш выбор дисками, подходящими для резки именно нужного вам материала.
• Подобрать нужный диаметр диска для вашей болгарки. Устанавливать маленькие диски – допустимо, что сильно снизит максимальный ресурс диска. Учтите, 25 мм и более из радиуса вашего диска уходит в корпус болгарки и не может быть использовано, поэтому для резки чего-то толще профиля не советуют покупать болгарки и круги к ним диаметра ниже 150 мм.
• Подобрать необходимую толщину. Для резки тонких материалов используются диски до 1,5 мм, попытка резать такими дисками толстые трубы или балки может закончиться расколом диска.
• Диск должен быть рассчитан на большую скорость вращения, чем обеспечивает болгарка.
• Обратить внимание на производителя. Диски по металлу недолговечны и купить можно за недорого, часто продаются упаковками. Переплатив 10 – 20% в цене за красивую брендовую наклейку действительно можно получить более безопасные диски с большим ресурсом.

Научиться хорошо резать металл болгаркой не так сложно, как может показаться. Основным правилом для вас должно стать твердое соблюдение техники безопасности и рекомендаций по работе с металлом.

krovlya777.ru

Как снять и поменять диск болгарки, какие бывают виды отрезных кругов УШМ + видеоинструкции

Болгарка — это универсальная углошлифовальная машина (УШМ), заменяющая устаревшие виды ручного инструмента. Универсальность ей придаёт сменный рабочий орган — диски или насадки. Существует большое количество видов дисков, выпускаемых разными производителями: для маломощных (бытовых), средних по мощности и большой мощности профессиональных УШМ. Дисками (насадками) режут, шлифуют, полируют, зачищают заготовки. Ими обрабатывают изделия из стали и чугуна, цветных металлов и дерева, камня, бетона и других материалов. О том, как выбрать диск для болгарки в соответствии с целями использования, а также как правильно снимать и ставить диски, читайте в нашей статье.

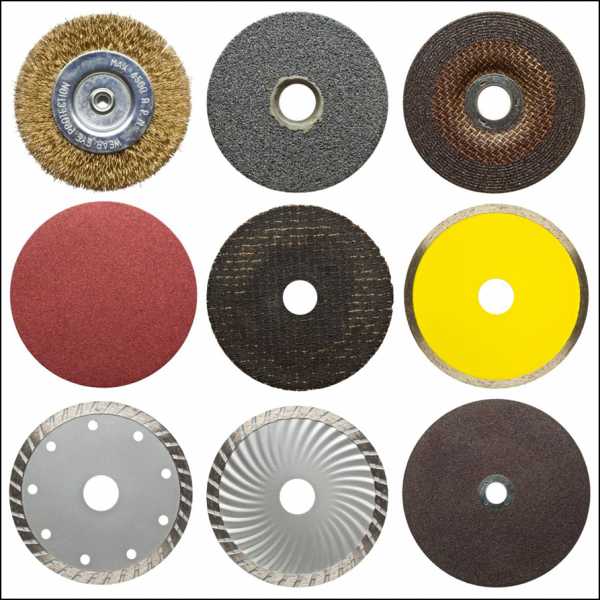

Виды дисков для болгарки

УШМ широко применяется в строительных и ремонтных технологических операциях. Диски для болгарки отличаются между собой:

• размерами наружного диаметра и толщиной;
• материалом и способом изготовления;
• предназначением и максимальной скоростью вращения.

Выбор дисков для болгарки подразумевает знание и учёт особенностей не только обрабатываемых заготовок, но и возможностей самого инструмента.

Отрезные

Самые используемые круги для УШМ, также называются абразивными. Они классифицируются по разным признакам. Имеются диски для работы с металлом, камнем, деревом. Ещё есть алмазный диск, который служит для работы с наиболее прочными и твёрдыми материалами (железобетоном, керамогранитом, кафелем, мрамором, гранитом и другими природными и искусственными камнями).

Дадим краткую характеристику каждому виду.

Общий признак для всех отрезных дисков — классификация по наружному диаметру и толщине. Наружный диаметр бывает:

• 115 мм для маленьких бытовых болгарок;
• 125 и 150 мм для средних по мощности и весу УШМ;
• 180 и 230 мм для мощного профессионального инструмента.

Толщина дисков меняется в диапазоне от 1 до 3,2 мм. Она зависит от размера насадки: диски с большим диаметром имеют большую толщину; диски средние и малые — любую. На выбор толщины диска влияют:

• скорость вращения рабочего органа болгарки;
• предполагаемая нагрузка.

Отрезные (абразивные) круги для металла

Эти круги применяются для работы с листовой кузовной сталью (толщина дисков от 1 до 1,6 мм) и сортового стального проката: арматуры, кругляка, швеллера, уголка и других видов (толщина дисков от 2,5 до 3,6 мм). Есть специальные насадки для работы с нержавейкой, алюминием, чугуном и другими металлами.

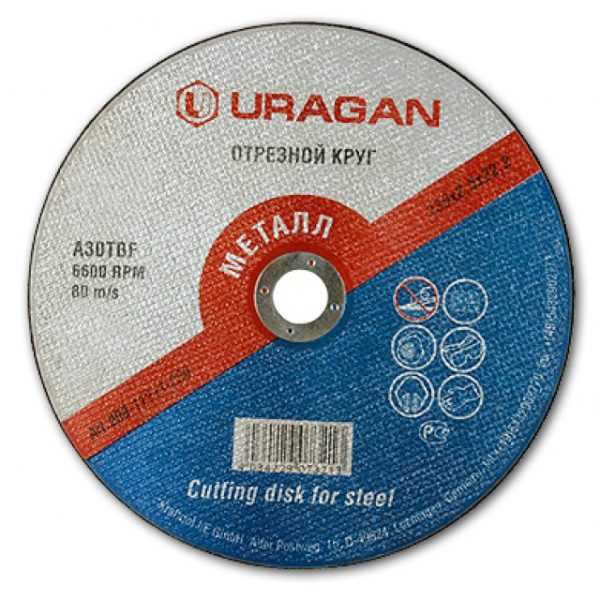

Отрезной диск по металлу для болгарки

Данные об этом имеются на поверхности диска в виде нанесённой маркировки и цветной полоски. Абразивные диски представляют собой несколько слоёв стекловолоконной сетки, на которые под большим давлением с обеих сторон напрессован бакелитовый абразивный материал (карбид кремния, корунд, электрокорунд). Затем армированные абразивные диски, чтобы обрести прочность, помещаются в печь для термообработки. Заданная температура нагрева — 200 градусов. Там масса спекается и становится прочной и устойчивой к разрушению на осколки.

Абразивные диски по камню

Они абсолютно идентичны дискам для металла и отличаются только применяемыми абразивами.

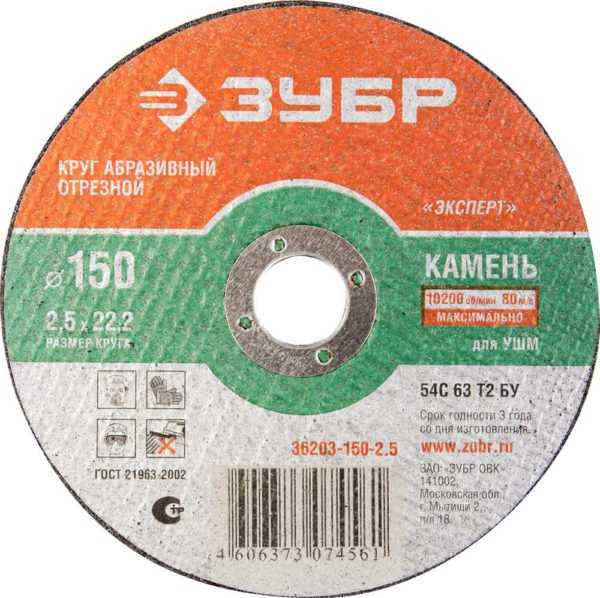

Круг для камня

Для дерева

Они изготовлены из высокопрочной стали и оснащены по наружному диаметру острыми зубьями. Работают эти насадки по принципу циркулярки и довольно опасны в работе. Рекомендуется болгарку стационарно закреплять с помощью специального приспособления.

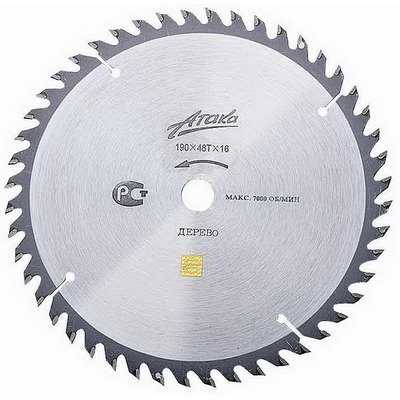

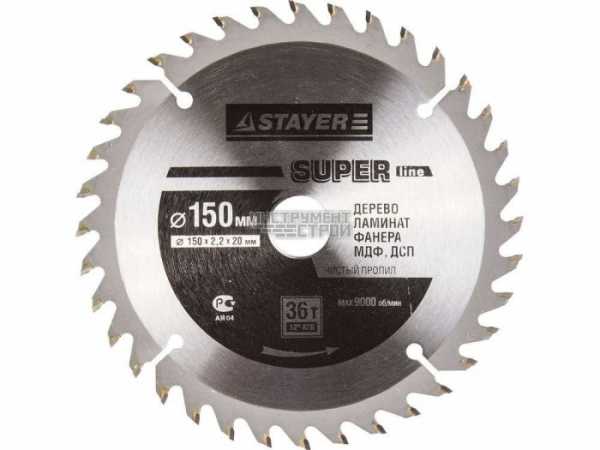

Отрезной диск по дереву для болгарки

Алмазные

Они применяются для резки высокопрочных материалов из природного и искусственного камня.

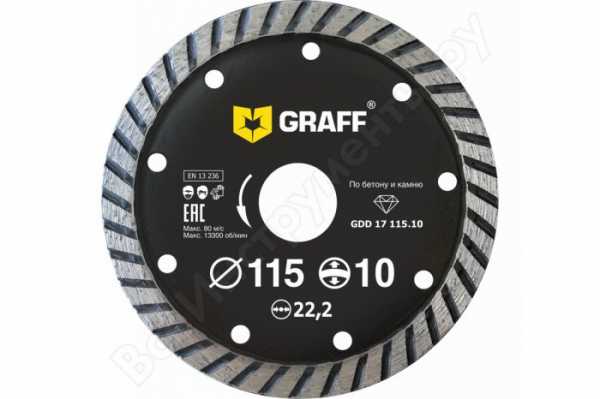

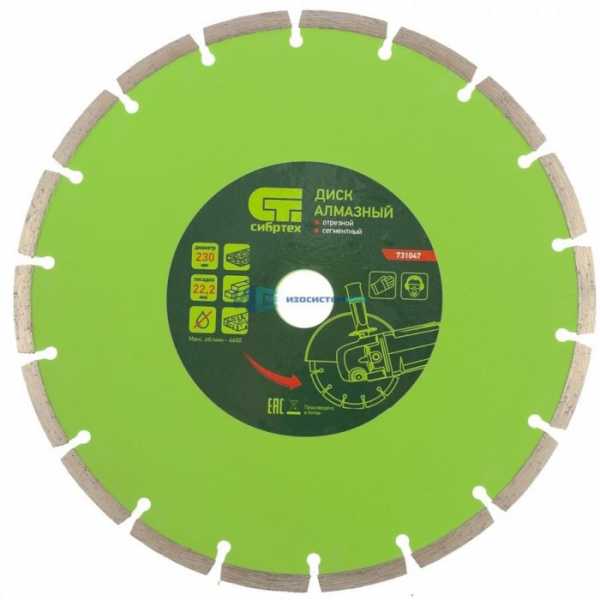

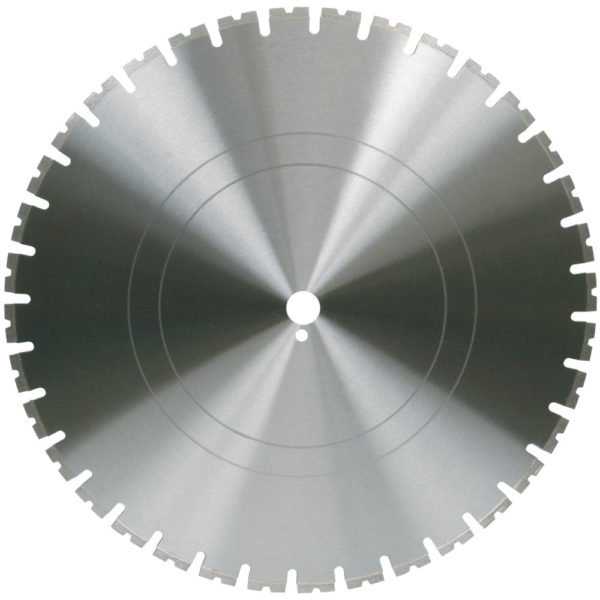

Алмазный диск по камню для болгарки

Существуют разные виды алмазных дисков для бетона, железобетона, камня. Между собой они отличаются фракционностью алмазного напыления и видом режущей кромки — сплошной, с крупными или мелкими прорезями, насечками. Важно знать, что алмазный диск не используется для работы с металлическими заготовками. По внешнему виду понять предназначение алмазных дисков затруднительно. Лучший вариант — перед покупкой проконсультироваться у продавца-консультанта или внимательно изучить приложение к упаковке.

Некоторые производители алмазных дисков окрашивают лицевую сторону краской, в зависимости от материала, для которого они предназначены:

• зелёной — для гранита;
• жёлтой — для гипса и кафеля;
• синей — для мрамора и бетона;
• серой — для гранитокерамики и черепицы;
• оранжевый — для кирпича.

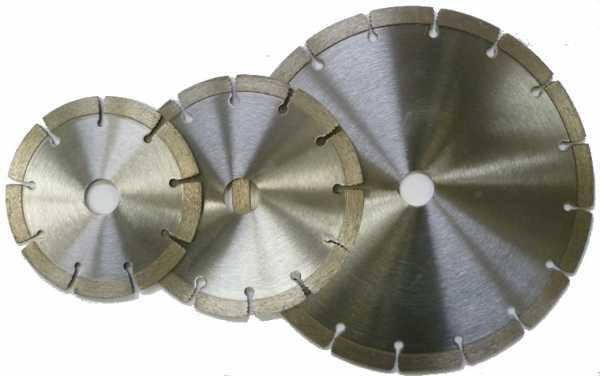

Алмазный диск с сегментированным режущим лезвием используется для резки камней сухим способом. Круги со сплошной режущей кромкой требуют водяного охлаждения. Турбодиски с прорезями в теле круга работают с более высокой скоростью вращения, чем диски с сегментированным лезвием.

Шлифовальные и обдирочные

Шлифовальные круги делятся на четыре вида:

• Лепестковыми (наждачными) насадками удаляют старую краску, грунтовку или лак, шлифуют деревянные изделия.

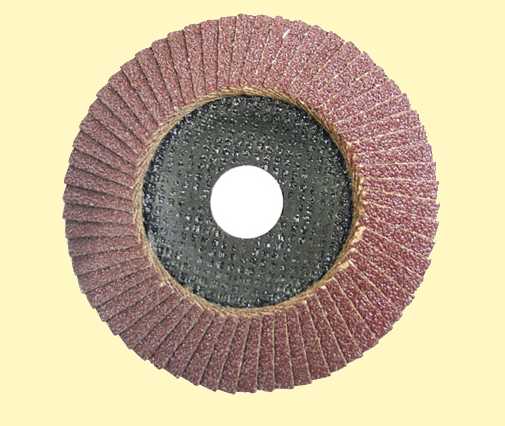

  Так выглядит лепестковый диск

• Специальными проволочными кругами ликвидируется ржавчина и удаляются стойкие загрязнения.

• Алмазными модификациями в виде чаши полируются изделия из камня.

• Тарельчатыми дисками из пластика или резины полируются металлические поверхности. На тарелки можно крепить сменные диски с наждачной бумагой, войлоком, губкой, тканью.

Большинство шлифовальных дисков работают со специальными пастами или жидкостями, включающими абразивы тончайшего помола. Этими насадками шлифуются поверхности любых материалов, в том числе и автомобильные кузовные детали в автосервисах.

Как выбрать круг для болгарки

При выборе нужной насадки для болгарки нужно обращать внимание на следующие моменты:

1. Выбираем нужный диаметр диска (он не должен превышать максимально допустимый размер насадки конкретной модели болгарки, который ограничен размерами защитного кожуха) и область её использования. На область использования указывает название диска: отрезной, шлифовальный, заточной и др. Тип диска может подсказать с каким материалом он работает. Но нередко вид материала производители обозначают с помощью заметных полосок определённого цвета: зелёный — бетон; синий — металл и так далее. Иногда на диск наносится понятный символ типа материала, для работы по которому предназначена эта насадка.
2. Изучить маркировку, которая нанесена на сам диск. Она состоит из цифр и букв латинского алфавита. Начальные буквы обозначают тип абразива: А — корунд; AS — электрокорунд; С — карбид кремния. Далее идут цифры, указывающие на зернистость абразивных включений. Этот показатель влияет на толщину удаляемого материала. Крупными (более грубыми на ощупь) зёрнами обрабатываются цветные металлы. Они работают по мягким поверхностям с хорошей производительностью. Мелкозернистыми кругами режут, обдирают, шлифуют заготовки из различных марок стали. В конце написаны буквы, которые обозначают твёрдость связующего материала. Твёрдость возрастает с увеличением порядкового номера буквы. Важное правило: чем мягче связующий материал, тем с более твёрдым материалом может работать эта насадка. И наоборот, чем тверже связка диска — тем мягче должен быть материал заготовки. Заключительная часть надписи состоит из цифр, обозначающих максимальную скорость вращения. Её значение представляется в оборотах/минуту или метрах/секунду.

   Обязательно изучите маркировку диска: здесь указана вся нужная информация

3. Крайне важно учитывать возможности конкретной модели болгарки, для которой подбирается диск. Мощность, скорость вращения, наличие ручного переключателя для изменения скоростного режима или автоматическое переключение на нужную скорость — эти характеристики обязательно учитываются при выборе диска.

Как сменить диск: пошаговая инструкция

1. Отключить болгарку от электрической сети и специальной кнопкой заклинить вал вращения с диском.
2. Отвернуть стопорную гайку специальным ключом с двумя выступами. Если гайка затянулась в результате заклинивания диска, то её можно: попытаться открутить газовым ключом, нагреть резаком и резко охладить (поможет на 100%, но нужно быть очень аккуратным), выпилить остатки диска с помощью ножовки по металлу. Быстрозажимные гайки — это довольно сложное устройство, которое откручивается и закручивается от руки с помощью откидной ручки.
3. Снять старый диск.
4. Поставить новый диск на посадочный фланец.
5. Завернуть и закрепить ключом стопорную гайку.
6. Замена завершена.

Видеоинструкция: как снять старый и поставить новый круг на болгарку

Подведём итог. Как короля делает свита, так и болгарку незаменимым инструментом делают сменные диски. Они расширяют область применения болгарки, резко увеличивают производительность трудоёмких операций, повышают качество выполняемой работы.

В неосторожных руках углошлифовальная машина опасна: диски могут заклинить в теле заготовки, разорваться на части и разлететься в разные стороны. Минимизировать опасность может высокое качество изготовления насадки, правильный выбор и надёжное крепление круга на ведущем валу болгарки.

legkovmeste.ru

Виды дисков для болгарки: подбираем и пользуемся правильно

Если вы мужчина с руками, и у вас есть болгарка – считайте, что вам повезло.

С её помощью можно выполнить множество работ, улучшить свой быт, сэкономить немало средств.

Однако для успешной работы понадобится не только сама болгарка, но и диски для неё.

Виды дисков для болгарки бывают разные – для работ по дереву, по металлу, для зачистки ржавчины и многих других вещей.

Типоразмеры дисков

Диски для болгарки

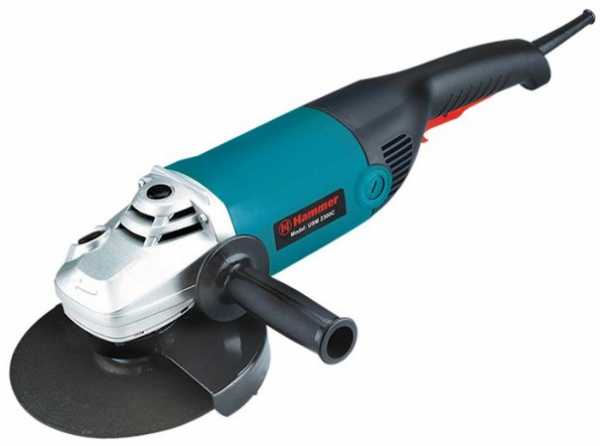

Официальное название болгарки – угловая шлифовальная машина, или УШМ.

Называется она так потому, что изначально она применялась для работы с малодоступными внутренними углами крупногабаритных деталей на производстве.

В дальнейшем её начали использовать для других работ, в основном – отрезания металла и каменных материалов.

Большинство видов дисков для болгарки также предназначены для отрезания.

Болгарки бывают разные. Их диски имеют разный размер – самый маленький 115 мм в диаметре, самый большой – 230.

Чаще всего используют инструмент с дисками 230 и 125 мм. Их легче всего найти в продаже. Этому есть свои причины – самые маленькие диски диаметром 115 мм очень быстро изнашиваются, у них мало рабочего диаметра, значительную часть диаметра съедают габариты инструмента и посадочное отверстие.

Поэтому там, где надо выполнить точную работу, держа болгарку одной рукой, используют инструмент под 125-ый диск. А если вам надо резать много, долго, толстый материал – нужен мощный инструмент с высокой производительностью. Именно таким и является болгарка под 230-е диски.

Все типоразмеры дисков:

• 230 мм
• 180 мм
• 150 мм
• 125 мм
• 115 мм

В процессе работы диск стачивается, и его диаметр изменяется. Это может происходить до тех пор, пока диск не поломается или пока его диаметр не станет меньше диаметра корпуса болгарки.

Диск меньшего диаметра всегда можно поставить на болгарку большего типоразмера. Это получается, потому что у всех болгарок диаметр посадочного отверстия одинаковый – 22.2 мм. И резьба шпильки для фиксации одинаковая – М14.

Существуют диски и большего диаметра. Однако они не предназначены для болгарок. Более мощный инструмент может быть ручным, но чаще он используется для станков, для бетонорезов, иных машин, не предназначенных, чтобы их держали в руках.

Лепестковый диск

Большие диски имеют большую скорость резания, больший ресурс работы, однако при этом у них больше вероятность поломки, поэтому и не предназначены они для ручного инструмента – слишком опасны.

Есть и другие ручные инструменты, которые в принципе могут использовать виды дисков для болгарки и шлифовки поверхностей.

Это так называемые шлифовальные машинки по бетону.

В них могут использоваться диски диаметром 230 мм. Однако их главная цель – работать не радиальной поверхностью, то есть краем круга, а его плоскостью. Основной расходник для них – чашечные шлифовальные круги.

Комбинированные диски имеют канавки по краям криволинейной формы. По ним удаляется пыль из зоны реза. Они могут применяться для всех видов резания, более производительны по сравнению с другими, но изнашиваемость на метр реза у них больше.

Диски по дереву и техника безопасности

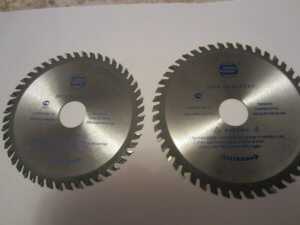

Диски по дереву

В продаже можно встретить многие другие диски для болгарки – например, многочисленные виды дисков для болгарки по дереву, для зачистки бетонных швов, для полирования и т. д.

Сами по себе диски для рабочего не опасны,но они могут дить инструменту – если происходит работа болгаркой с нагрузкой не радиальной, а вдоль оси диска, у неё выходят из строя подшипники. Ремонт обойдётся недёшево.

Встречаются некоторые прочие типы дисков, использование которых для болгарки не губительно. Это диски с корщёткой, расположенной радиально, и диски с лепестками шкурки для полировки, расположенной также. Однако использовать их допускается, если их ширина небольшая. Со шлифмашинками по бетону можно использовать, в принципе, любые диски, но это уже не болгарка.

На видео представлен обзор дисков для болгарки:
