Если даже после прочтения руководства по эксплуатации вы не знаете, как безопасно подключить бензогенератор к сети дома, стоит обратиться за помощью к специалистам.

Резервируем: как подключить генератор на даче или в частном доме

Почему знать, как подключить генератор к частному дому через розетку – это лишняя осведомленность

Профессиональные электрики рекомендуют совсем не думать на тему, как подключить генератор к дому через розетку, по следующим причинам:

• Отдельная розеточная группа не в состоянии принять на себя магистральную нагрузку.
• Отсутствие отдельного автомата в линии включения.
• Присутствие человеческого фактора, когда пользователь забывает выключить вводной автомат, чем вызывает перегруз и срабатывание защиты агрегата.
• Возможность «встречки», когда напряжение городской сети при включенном автомате поступает на контакты работающего электрогенератора, чем может вывести его из строя.

И, наконец, последний аргумент – нет смысла пренебрегать безопасностью и комфортной системой эксплуатации узла. Правильней узнать, как подключить генератор на даче или в доме, и организовать или автоматический режим переключения или ручной. Согласитесь, только так все оборудование и электросети гарантированно будут в сохранности.

Что необходимо для реализации проекта

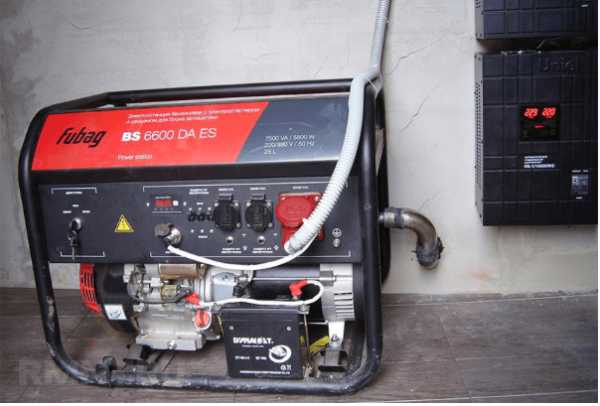

Если еще кто-то думает, что для подсоединения бензогенератора к электросети домостроения нужно прибрести массу оборудования, спешим успокоить – это не так. Конечно, придется определиться с месторасположением агрегата и обустроить его в соответствии с вибро- и шумоизоляционными нормами. Если для этого нужно отдельное помещение, то без цементно-песчаной стяжки не обойтись.

Само собой, речь идет об электрогенераторах мощностью свыше 2 кВт, которые в большинстве случаев монтируются стационарно. Для подсоединения его к домашней сети технический минимум состоит из следующих компонентов:

1. Отдельный ввод из медного кабеля сечением не менее 4 мм², который прокладывается от вводного устройства до места постановки генераторного агрегата.
2. Перекидной рубильник в модульном варианте с возможностью фиксации на DIN-рейку 35 мм. Выбор здесь довольно широк, от недорогих TDM-63 до более надежных приборов от Hager или ABB.

Особое внимание следует уделить типу заземления в домостроении, потому что подсоединение бензогенератора в роли резервного источника энергии должно выполняться в соответствии с ПУЭ. Иными словами, перед тем, как подключить генератор к домашней сети, нужно определить систему заземления – TT или TN-C-S.

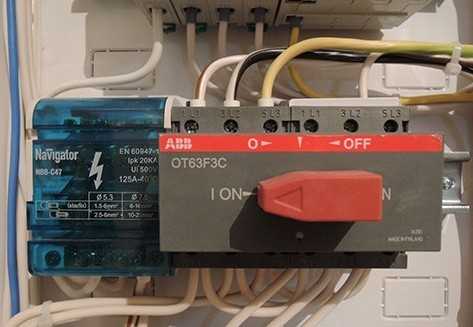

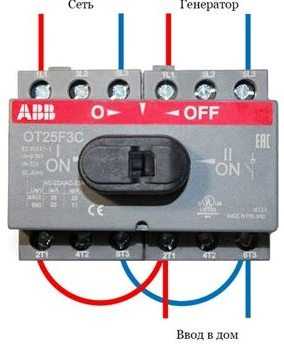

Вариант 1: как на даче подключить электрический генератор при помощи реверсивного переключателя

Традиционно нижние контакты реверсивного рубильника используются для отходящей нагрузки. С противоположной стороны на парные контакты подсоединяются отдельные вводы. Переключатель имеет три положения, в среднем – все контакты разомкнуты.

Важно учесть одну деталь – в трехпозиционном переключателе нет электромагнитного или теплового разъединителя, он попросту выключает нагрузку. Исходя из этого, каждый ввод следует дополнительно страховать автоматом, ток срабатывания которого определяется допустимой нагрузкой на линию.

Последовательность включения электрогенератора в схеме с пакетным переключателем

Процесс подключения резервной системы энергоснабжения выполняется в следующей последовательности:

• Отключить автомат ввода.
• Установить рукоятку переключателя с городской сети на сеть генераторной установки.
• Отключить автомат нагрузки.
• Подсоединить кабель от ручного переключателя к розетке бензогенератора.
• Запустить агрегат и прогреть его около 2-3 минуты.
• Дать питание на реверсивный рубильник.
• Включить автоматы нагрузки.

После появления штатного сетевого питания нужно отключить агрегат от нагрузки в обратной последовательности.

Альтернативное решение

Многие интересуются, как подключить электрический генератор на даче, если не удалось найти достойного перекидного устройства. Его можно сделать самостоятельно из пары двухполюсных однотипных автоматов.

Их монтируют рядом на одном уровне. Один автомат крепится в перевернутом положении так, чтобы все клавиши оказались на одном уровне, их фиксируют стальным штифтом.

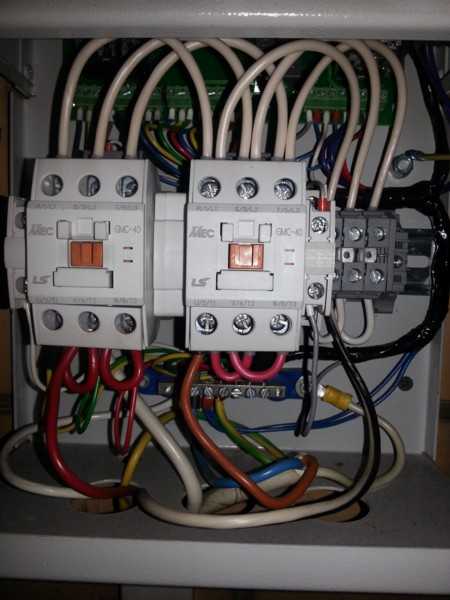

Вариант 2: организация автоматического переключения линий

В штатном режиме городская сеть остается на подхвате включенного контактора. Когда на вводе из города электричество пропадет, то контакты отбросит и замкнется пара контактов, которые приведут в действие второй контактор, отвечающий за резервный ввод. Этот контактор включается в цепь до разрыва питающей сети от генераторной установки.

В схеме разумно использовать реле времени, которое позволит подать питание потребителям через 2-3 минуты после пуска бензогенератора. Этот промежуток нужен для прогрева двигателя. Питание резервного контактора должно проходить через нормально замкнутый контакт коммутатора главного ввода.

В случае появления напряжения в городской линии первый контактор опять включится и разомкнет цепь, которая запитывает второй ввод. Конечно, такую схему автоматической можно назвать только с большим натягом, потому что пуск мотора электрогенератора осуществляется под контролем человека. Полностью автоматические системы оправданы при работе с мощными источниками тока.

Вариант 3: как подключить к домашней сети резервный генератор с автозапуском АВР

Приборы для осуществления аварийного электроснабжения в полностью автоматическом режиме предполагают наличие у генерирующего агрегата стартера и системы останова двигателя. Можно и самому организовать подобную систему, но это довольно хлопотно. Таким образом, оправданы два варианта решения вопроса:

• Комплектный блок управления, который продается вместе с электрогенератором. Перед тем, как подключить резервный генератор к домашней сети, комплект подсоединяется согласно схеме. Он управляет не только запуском и остановкой агрегата, но и регулирует обороты, т.е. выдаваемую мощность.
• Устройство АВР с компонентами, которые необходимо установить на бензогенератор как дополнительное оборудование для управления стартером и дроссельной заслонкой.

Преимущество таких комплектов состоит в том, что они включают встроенную защиту по току, а также страхуют от утечек и перенапряжений. Пользователю только остается подсоединить провода ввода и потребителей на коммутирующие приборы.

stroimass.com

Как подключить генератор к дому?

Все наши жилые дома подключены по третьей категории электроснабжения. А это значит, что перерывы в электроснабжении могут быть до суток. В наше время уже трудно представить дом без электричества, где постоянно работает холодильник, морозильник.

В некоторых районах перебои с электроснабжением бывают очень редко, а где-то поломки в электросетях могут случаться достаточно часто в виду тех или иных причин. В таких районах, дачных поселках бесперебойное питание является очень актуальным.

Рассмотрим схему подключения бензинового генератора к дому.

Тема для написания статьи возникла у меня совершенно случайно. На выходных помогал брату заливать фундамент для дома. Сейчас, наверное, на каждой стройке можно увидеть электрическую бетономешалку и бензогенератор, если на участке еще не подведено электричество. Обычная бетономешалка, которая работает от обычного бензинового однофазного генератора. Купить такой генератор можно  за 300-500$. Вот там и возникла у меня идея подключения этого бензогенератора к дому, в случае пропадания электричества.

Бензиновый генератор

Бензиновые генераторы такого класса запускаются от ручного стартера, поэтому подключение к электрической схеме дома будет достаточно простым.

Ниже показана, какая у вас должна быть схема щитка учетно-распределительного.

Подключение генератора к дому через розетку

Питающий кабель должен приходить на выключатель нагрузки, затем установлен счетчик электрической энергии, защитный автоматический выключатель (либо дифференциальный автомат на 300мА). Количество групповых автоматов зависит, насколько у вас большой дом. Я условно показал 2. А вот QF3 это как раз та линия, к которой мы будет подключать наш бензогенератор.

Подключение бензинового генератора к дому нам, можно сказать, обойдется бесплатно, поскольку линию с установленной розеткой мы будем использовать не только для генератора.

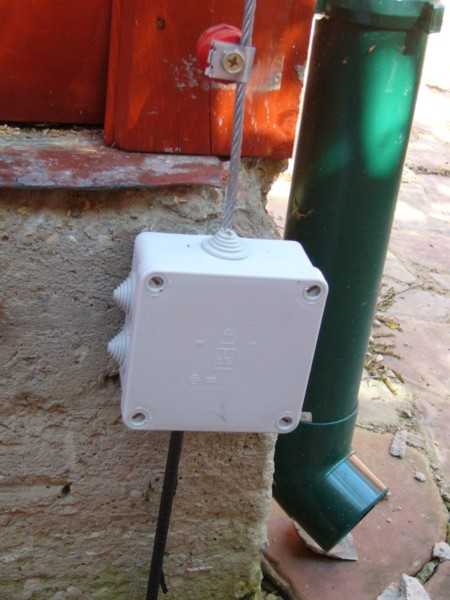

Розетку нужно установить на наружной стене дома где-нибудь под козырьком дома. Розетка должна быть со степенью защиты не менее IP44. Если у вас дом с гаражом, то розетку для бензогенератора лучше поставить у выхода с гаража, поскольку генератор будет храниться в гараже и не потребуется далеко нести в случае пропадания электричества.

Вернемся к схеме.  На этой третьей группе я установил автомат на 16А, кабель должен быть медный сечением не менее 3×1,5мм². Этого достаточно, чтобы в доме работал холодильник, освещение и другие бытовые приборы. Разумеется, в такое время лучше одновременно не использовать мощные электроприборы, такие как стиральная машина, чайник, электрическая плита. Если у вас генератор более 3кВт, то автомат, кабель и розетку можно установить на порядок выше. Если автомат более 16А, то и розетка должна выдерживать соответствующий ток.

Рядом с домом у вас должен быть забит контур повторного заземления. От этого контура нужно провести проводник до места установленной розетки. Это необходимо для заземления бензогенератора. На корпусе у него есть специальный зажим для заземления. Для присоединения генератора к сети дома нужно изготовить шнур с двумя вилками, а для заземления бензогенератора можно сделать перемычку из провода ПВ3.

Теперь все готово, чтобы применить наш бензогенератор в качестве резервного источника питания в случае аварии в электросетях.

При исчезновении электричества первым делом нужно пойти и отключить автоматический выключатель, который у вас установлен после счетчика.

ОТКЮЧЕНИЕ ВВОДНОГО АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ОБЯЗАТЕЛЬНО!!!

Затем идем в гараж, выносим бензогенератор на улицу, заземляем его, заправляем бензином, включаем в розетку. После всего этого можно завести генератор.

Не в ком случае не включайте бензиновый генератор в закрытом помещении!!!

После восстановления подачи электроэнергии, необходимо проделать все операции в обратном порядке, т.е. вводной автомат включаем после того как отключили генератор.

Вот так можно подключить бензиновый генератор к дому, а установленная для него розетка может использоваться для переносного инструмента в гараже, подключения газонокосилки и других электроприборов, которые используем на улице.

Разумеется, при желании можно сделать схему, чтобы генератор включался автоматически, но для этого нужен специальный генератор, который должен быть выполнен во всепогодном исполнении либо установлен в специальном помещении с отводом выхлопных газов.

Предлагаю еще вашему вниманию более правильную схему с заземлением. Двухполюсный переключатель позволит перейти с системы заземления TN-C-S на систему заземления IT.

Схема подключения генератора к частному дому с заземлением

На схеме показан однополюсный автоматический выключатель, но можно взять и 1Р+N и разрывать фазный и нулевой проводники.

Если имеются лишние деньги, то можно поставить и блок АВР

Советую почитать:

220blog.ru

схема, основные способы, инструкция :: SYL.ru

При отсутствии электричества или сбоях в его подаче для частного дома необходимо резервное питание. Многих домовладельцев часто озадачивает проблема, касающаяся того, как подключить генератор к сети дома. Схема должна быть в первую очередь безопасной. Прежде всего необходимо разобраться, чего делать нельзя.

Ошибки при подключении резерва

Не допускается подключение мини-электростанции к розетке в доме при отключенных автоматах в щитке ввода, что часто делают хозяева. Мощность генератора может быть в несколько раз больше, чем пропускная способность проводки. Для розетки она составляет не более 3,5 кВт. В результате провода перегреются, что грозит коротким замыканием или пожаром. В случае если кто-то нечаянно включит автомат при возобновлении питания, резервный источник электроэнергии тут же выйдет из строя. Но решение вопроса о том, как подключить генератор к сети дома через розетку, все же есть. Мини-электростанция может подключаться к домашнему распределительному щиту, если она соответствует мощности нагрузки и подключена только к контактам рубильника со стороны генератора. Правильным решением будет также подключение к нему удлинителя, а затем — нужных приборов. В данном случае резервный источник не будет связан с домашней сетью.

При частых отключениях электроэнергии на даче или в загородном доме рекомендуется подключать резерв с помощью перекидного рубильника, реверсивного переключателя или системы автоматического запуска резерва (АВР).

Выбор электрогенератора

Домашняя электростанция — это двигатель внутреннего сгорания (ДВС), вращающий генератор, вырабатывающий электроэнергию. Обычно применяют четырехтактные модели с частотой до 3 тыс. оборотов в минуту. Бытовые модели снабжаются топливными баками емкостью 10-15 л.

Основным вопросом при выборе является цель применения. Генератор может быть основным источником электроэнергии, но чаще всего его используют как резерв, когда возникает аварийная ситуация на линии.

Главными параметрами являются мощность, моторесурс и экономичность. Также важно, чтобы устройство было надежным и удобным в эксплуатации.

Подключение бензогенератора требует слаженной работы трех элементом:

• кабель от резерва;
• централизованная цепь подачи электроэнергии;
• домашняя сеть потребления.

Основные задачи

При подключении следует определить следующее:

• место расположения в плане экономичности и безопасности;
• как часто происходит обрыв питания и нужна ли автоматика;
• мощность потребления с учетом потерь и выбор запаса.

Важно создать подходящую схему подключения к домашней сети. Автоматизация процесса обходится дорого и требует квалифицированного обслуживания. Наиболее щадящем режимом для индивидуального дома является ручное подключение. Здесь также имеет смысл применить частичную автоматизацию, поскольку полуавтоматы обойдутся недорого. Каким бы ни был вариант подключения, везде требуется надзор за работой системы. Непрерывное электроснабжение обходится дорого и для частного дома в этом нет необходимости. В крайнем случае можно установить бесперебойный источник питания на компьютер или другие важные потребители.

Прежде всего следует рассчитать требуемую мощность дополнительного источника электроэнергии. Для этого суммируется мощность всех нагрузок, которые следует подключить, после чего следует добавить к ней запас до 30 %. Здесь учитываются пусковые токи двигателей домашней техники, в несколько раз превышающие допустимые. После к расчетной мощности подбирается агрегат.

Пример: стиральная машинка в час потребляет 2 кВт, электрическая плита — 3 кВт, холодильник — 0,5 кВт, телевизор с компьютером — 0,5 кВт, освещение — 0,5 кВт. В сумме выходит 6,5 кВт, а с учетом запаса — 8,5 кВт. На работу генератора оказывает негативное влияние отсутствие нагрузки. Она должна быть не ниже 30 % от номинального значения.

При решении вопроса о том, как подключить генератор к сети дома, схема очень важна и должна быть составлена правильно. Для минимального количества потребителей применяют компактные модели мощностью 2-3 кВт как временная мера, пока не восстановится основная сеть.

Схема подключения бензинового генератора к сети дома может быть простейшей. Важно, чтобы она была составлена правильно и обеспечивала соответствие агрегата действующей нагрузке.

Виды электрогенераторов

В качестве бытовых источников электроэнергии наиболее распространены бензиновые генераторы. Их особенности следующие:

• большой выбор цен;
• небольшая мощность — 0,8-12 кВт;
• компактные мобильные и стационарные модели;
• бывает генератор 3-х фазный и однофазный;
• применяются преимущественно четырехтактные ДВС.

Выбирая вариант того, как подключить генератор к сети дома, схема охлаждения ДВС зависит от того, применяется агрегат постоянно или временно. Обычно устройства снабжаются воздушными радиаторами. Промышленные модели способны работать круглосуточно на жидкостном охлаждении. Они выпускаются преимущественно трехфазными. Габариты у них больше, но выше экономичность.

Подключение дизель-генератора к сети в доме применяется реже из-за большой цены. Но все же его применение целесообразно по причине большого ресурса.

Типы моделей

Установки, генерирующие электрический ток, разделяются на типы.

1. Асинхронные. Конструкция проста и надежна. Важные узлы закрыты от влаги и пыли. Предпочтительно использовать устройства для активных нагрузок. Для питания электродвигателей асинхронные генераторы применять не рекомендуется.
2. Синхронные. Агрегаты не имеют недостатков, характерных для асинхронных. Кроме того, они обеспечивают поддерживание более точного напряжения. Выбирать нужно бесщеточную конструкцию, у которой значительно лучше характеристики тока и меньше радиопомехи.
3. Инверторные модели дороже и имеют меньшую мощность. Характеристики однофазных устройств хуже, особенно у дешевые моделей. Генератор 3-х фазный несколько лучше. Другими недостатками являются дороговизна и меньшая надежность.

Однофазные и трехфазные генераторы

Если трехфазных потребителей нет, целесообразно выбрать модель проще, чтобы мощность использовалась рационально. Подключение однофазного генератора к трехфазной сети дома сделать не так уж сложно. К тому же трехфазный агрегат дороже и все фазы следует равномерно нагружать. Если разница превышает 25 %, устройство может выйти из строя.

Для резерва частного дома однофазный источник тока предпочтительней при любом вводе.

Схемы подключения

Можно выбрать несколько способов применения дополнительных источников питания.

1. Подключение резерва к выделенной группе потребителей по отдельной схеме.
2. Применение перекидного рубильника или трехпозиционного переключателя, на которых делаются перемычки на входе со стороны генератора. В таком случае вся домашняя сеть будет запитана. Недостаток заключается в том, что трехфазные потребители здесь работать не будут.
3. Установка двух контакторов, где один подключает питание от городской сети, а другой — от резервного источника. Способ применяется в схемах с АВР. Здесь также требуются перемычки между вводами со стороны резерва.

Подключение трехфазного генератора к трехфазной сети дома обязательно следует делать при наличии соответствующих электроприемников, например электродвигателей станков.

Автозапуск генератора

Наиболее полноценный способ переключения нагрузки производится с применением АВР. Система снабжается электростартером. Устройство автозапуска контролирует внешнюю сеть сразу после подачи на него питания. Перед тем как подключить генератор к сети дома с автозапуском, автоматика выжидает 10 секунд после потери напряжения. Затем внешняя сеть отключается и начинается запуск дизель-генератора. После набора оборотов в течение 20 секунд генератор подключается к сети дома.

Когда восстановится напряжение во внешней сети, резерв отключается и домашняя сеть переходит в обычный режим работы. Затем глушится двигатель генератора.

Подключение генератора с АВР к сети дома — это удобное решение, хотя и дорогостоящее.

Применение перекидного рубильника

Если средние контакты рубильника подключить к потребителю, а крайние — к кабелю электростанции и к вводу электросети, схемы источников питания никогда не пересекутся. Будет еще лучше, если у рубильника будет еще одно промежуточное нейтральное положение.

Исходное состояние рубильника считается, когда подключена главная сеть. При его переключении питание начинает поступать от генератора.

Недостатком перекидного рубильника старого образца является искрение и открытость токоведущих частей. Современные конструкции снабжены защитным кожухом, закрывающим подвижные детали. Переключатель крепится в щите управления. Исходное положение — это подключение к главной сети. При сбое в подаче электроэнергии рукоятку переключения устанавливают в нейтральное положение, а затем запускают генератор, прогревают его и подключают к нагрузкам в доме.

Отдельное подключение нагрузки

Генераторы обычно не обеспечивают питание всей домашней сети. Достаточно подключить основные потребители: освещение и некоторые бытовые приборы. Целесообразно переоборудовать электропроводку, чтобы не делать много переключений. Для этого достаточно провести отдельную линию к дежурному освещению и отдельным от домашней сети розеткам холодильника, телевизора, компьютера. В щите устанавливают клеммник, к которому подключен кабель с выхода генератора.

Реверсивный переключатель

Переключение на питание от бензогенератора производится с применением реверсивного рубильника. Устройство обычно имеет 3 положения ручки, где крайние замыкают цепи, а среднее — размыкает.

Однофазная схема подходит, чтобы сделать подключение резервного генератора к сети дома с небольшой мощностью потребления, например на даче.

Входные клеммы располагаются сверху, а выходные — снизу. На щитке устанавливаются индикаторные лампы, сигнализирующие о включении сети или генератора.

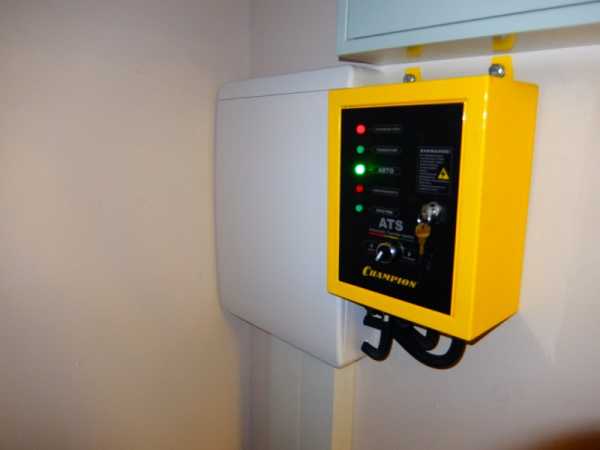

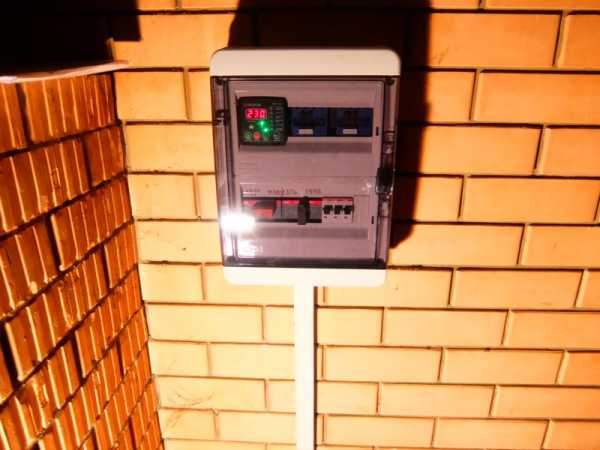

Применение системы АВР

Система автоматического запуска стоит значительно дороже ручного. При этом внешний контроль все равно необходим, поскольку при запуске ДВС необходимо управлять дроссельной заслонкой. После пуска двигатель должен прогреться.

Многие предпочитают применять частичную автоматизацию, с подключением основного питания через контактор, который размыкается при отключении входа. Затем генератор запускается вручную. В него встраивается реле времени для прогрева двигателя и автоматического перехода на подключение резерва в дом.

При возобновлении подачи электричества контактор отключается и нагрузка снова подается на общую электросеть.

Резерв с полной автоматизацией электроснабжения содержит микропроцессорное регулирование работы мощных генераторов.

Особенности подключения генераторов

1. Резервный генератор следует надежно защитить от осадков. Это может быть навес на участке или отдельное помещение с отводом выхлопа газов.
2. Установка после счетчика, чтобы не платить за собственную выработку электроэнергии.
3. Возможно применение резерва как подпитки при пиковых нагрузках.
4. Выбор экономичной схемы, чтобы не было лишних затрат.

Заключение

При нестабильном электроснабжении частного дома появляется проблема, касающаяся того, как подключить генератор к сети дома. Схема должна быть простой и безопасной. Наиболее удобным источником резервной энергии индивидуального дома или дачи является генератор с ДВС. Агрегат удобно перевозить и эксплуатировать, он не очень дорогой. Для выбора оптимальной схемы подключения необходимо ознакомиться с особенностями устройства и переключающего оборудования.

www.syl.ru

Как подключить генератор к сети дома: схема, видео, фото

Как делать нельзя?

Первое, о чем следует рассказать – как запрещается выполнять подключение генератора к домашней сети. Некоторые горе-электрики советуют подключить электростанцию к ближайшей розетке в доме, предварительно отключив автоматы на вводном щитке. Ни в коем случае этого не делайте, потому что мощность генератора может значительно превышать пропускную способность розетки (как правило, она выдерживает не более 3,5 кВт). Итог – превышение максимальной нагрузки, короткое замыкание, пожар. Помимо этого, если Вы забудете отключите автоматы на вводе, то при подаче электричества в сеть, резервная станция моментально выйдет из строя.

Единственный способ обойтись без надлежащего подключения – подсоединить к электростанции удлинитель и в него уже включить те электроприборы, в которых Вы нуждаетесь. Только если Ваша резервная станция маломощная (до 4 кВт) допускается подсоединить ее через розетку. Чтобы правильно все сделать, просмотрите обязательно видео ниже.

Правильное подсоединение оборудования в розетку

Однако если у Вас на даче либо дома часто происходит отключение электроэнергии, рекомендуем подключить генератор к сети через перекидной рубильник или систему автозапуска – АВР. Как раз ниже мы и поговорим, как это сделать правильно своими руками.

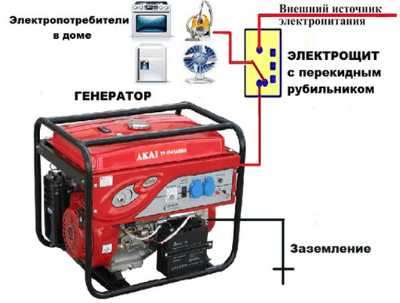

Использование перекидного рубильника

Проще всего выполнить подключение электростанции к домашней сети через рубильник или трехходовой реверсивный переключатель. Разница между аппаратами в том, что рубильник устанавливается отдельно возле щитка, а переключатель можно посадить на DIN рейку, что более удобно.

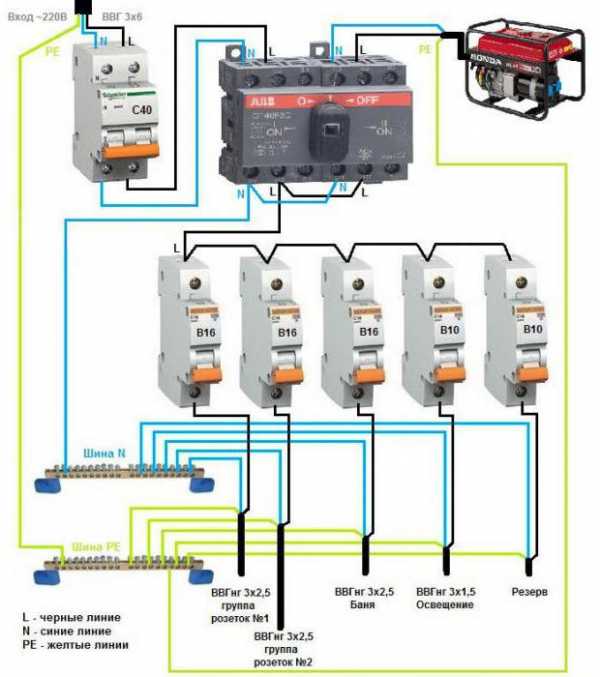

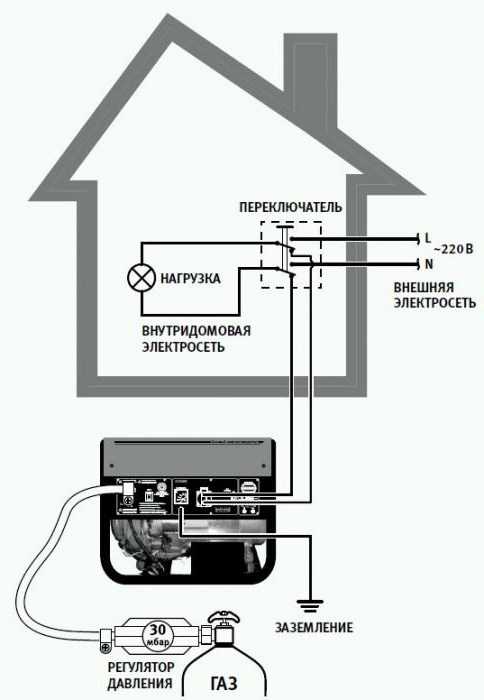

Итак, для начала просмотрите на схеме, как подключить однофазный генератор к частному дому:

Монтаж через рубильник

Как Вы видите, сверху к рубильнику нужно подсоединить питание от электросети, снизу – кабель от электростанции. Средние контакты предназначены для подключения потребителей электроэнергии. Обращаем Ваше внимание на то, что рубильник либо переключатель должен находиться после счетчика, но перед вводными автоматами, как будет показано на схеме ниже (с АВР).

Что касается технологии подсоединения, она выглядит так:

1. Отключите электропитание в доме (автоматы на щитке).
2. Подсоедините провода согласно схеме.
3. Заведите генератор и подождите, чтобы он несколько минут прогрелся.
4. Переключите рубильник в положение питания от электростанции (по правилам – нижнее).

Когда на участке возобновят подачу электроэнергии, Вы должны первым делом вернуть переключатель в верхнее положение, после чего уже заглушить генератор.

Использование автозапуска

Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР – систему автозапуска. Принцип работы автоматики следующий:

1. АВР постоянно следит за напряжением в сети.
2. Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью.
3. Включается стартер и электростанция начинает работу.
4. Когда двигатель выйдет на нужные обороты, контактор замыкает цепь потребители – электростанция.

Когда вновь возобновится питание на участке, АВР сработает в обратном порядке: контактор разомкнет связь с генератором и переключится на стационарное электроснабжение. Какое то время домашняя электростанция проработает вхолостую.

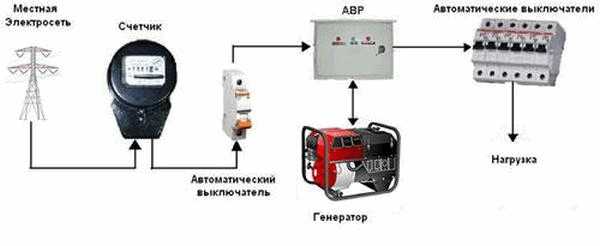

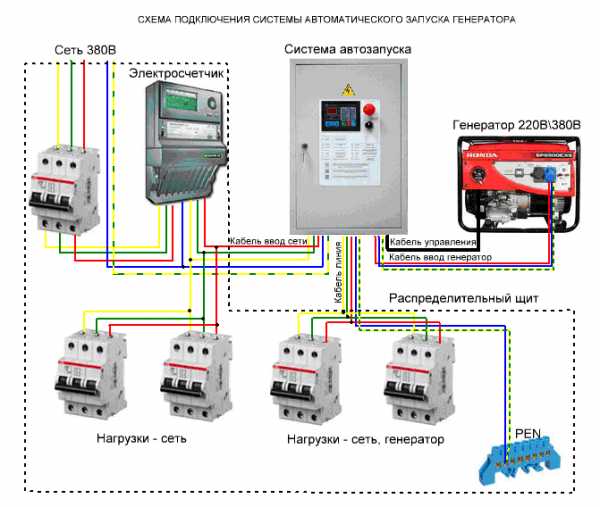

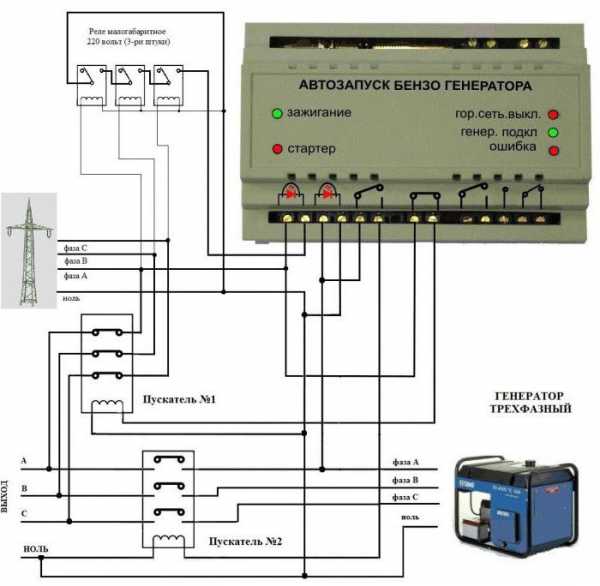

Подключить АВР в щитке Вы можете по следующей схеме:

Наглядная видео инструкция:

Работа системы автозапуска

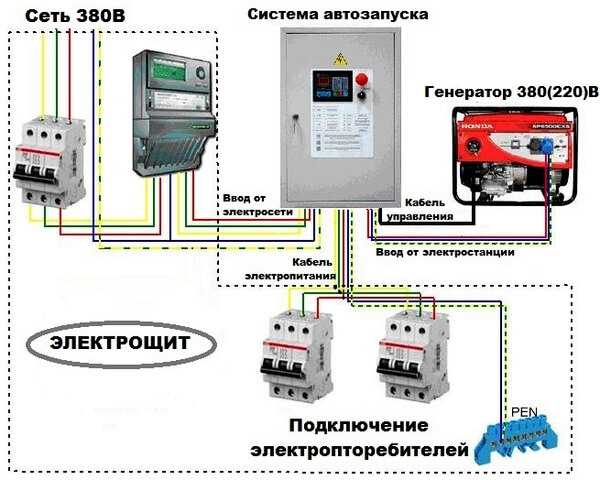

Если у Вас в доме сеть, имеющая 3 фазы (380 В), то рекомендуем все же сделать резервной (для подключения к генератору) только одну фазу. На эту фазу Вы сможете «посадить» только самые важные электроприборы: холодильник, освещение и, к примеру, ноутбук. Дело в том, что нередки случаи, когда при трехфазном подсоединении происходит перекос фаз, что может привести в неисправность домашнюю электропроводку.

Монтаж контура заземления

Еще один немаловажный этап подключения бензинового или дизельного генератора к сети дома – создание индивидуального контура заземления. Чтобы сделать заземление электростанции в домашних условиях Вам понадобятся 1,5-метровый металлический стержень (диаметр 15 мм) и медный провод. Стержень вбивается практически на всю длину в почву. Желательно к нему приварить специальный зажим либо хотя бы болт для того, чтобы было проще подключить заземляющий провод. Медным проводом соедините стержень и соответствующую клемму на генераторе (как показано на фото и схеме ниже).

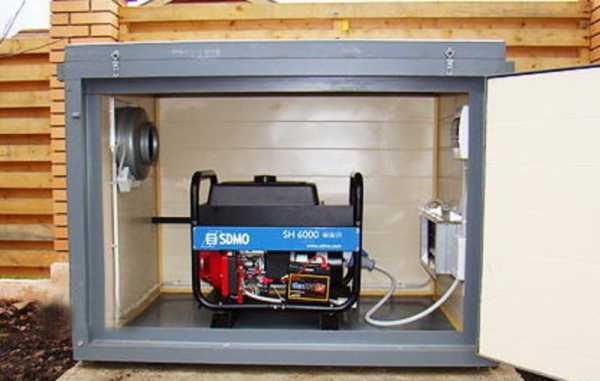

Рекомендации по размещению станции

Ну и последнее, о чем хотелось бы Вам рассказать – где лучше всего разместить домашнюю электростанцию. Дело в том, что такое помещение должно быть защищено от влаги и в то же время могло достаточно проветриваться. Помимо этого перед установкой генератора Вы должны учитывать, что от этой техники будет издаваться довольно неприятный шум. Учитывая данные нюансы, рекомендуется установить и подключить электростанцию в гараже либо любой другой садовой постройке, как на фото ниже.

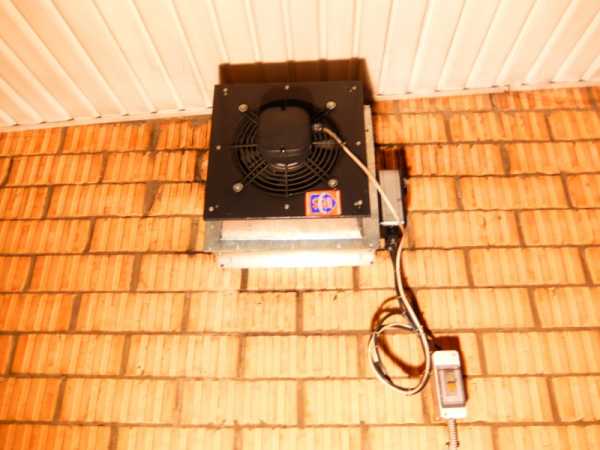

Еще один нюанс – в помещении, где должна размещаться мобильная станция, не должно быть высокой температуры. Как ни как, Вы имеете дело с горючим, не забывайте об этом! Все требования к установке генератора в частном доме мы описали в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Вот и все, что хотелось Вам рассказать о подключении электростанции своими руками. Надеемся, теперь Вы знаете, как подключить генератор к сети дома и как нужно сделать заземление этого оборудования!

Будет интересно прочитать:

samelectrik.ru

Как подключить генератор к дому и правила установки генератора на даче

В настоящее время в отдаленных населенных пунктах отключение электроэнергии стало повседневной нормой. Причин здесь может быть несколько, от элементарных аварий до природных катаклизм. Наша задача не искать причины в перебоях электроэнергии, а помочь потребителю как с наименьшими нервными и финансовыми затратами решить эту проблему. Здесь на помощь приходят стеариновые свечи или востребованные в настоящее время светодиодные фонари.

Если же финансовая проблема не стоит на первом месте, то лучше всего приобрести электрогенератор. Его можно подобрать исходя из потребностей. В случае если вам необходимо питать систему водо и теплоснабжения, то лучшеподобрать генератор с повышенной мощности.

Для питания обычных электроприборов подойдут генераторы небольшой мощности. Самое главное подобрать место, где будет использован генератор. Надо подобрать такое место, чтобы шум работы электрогенератора не мешал окружающим, а выбросы выхлопных газов ощутимо не превышали допустимый уровень.

Но главное, надо рассчитать сечение провода при помощи которого электрогенератор подключается к электропроводке дома или дачи.

Для решения данной проблемы идеально подойдет медный провод сечением 2,5 мм. Если вы выбрали оптимальное место для работы генератора, то генератор можно подключить непосредственно к электрощиту дачи или дома. Подключение электрогенератора должно быть после электрического счетчика, но перед устройствами защиты электрического тока, как это представлено на схеме. Самое главное условие, нужно полностью отсоединить электропроводку от внешней цепи и только потом соединить электрогенератор.

Для контроля отсутствия или наличия напряжения во внешней цепи необходимо использовать сигнальную лампу. Прежде чем подключить электрогенератор убедитесь, что вы на 100% правильно соединили все элементы цепи.

vse-generatori.ru

Подсоединение электростанции к сети дома

1. Разные варианты подключения генератора к сети дома и ее стоимость

2. Подключение однофазного и трехфазного генератора к частному дому

3. Виды генераторов и правильный выбор электростанций

4. Выбор генератора с электрическим запуском

Разные варианты подключения генератора к сети дома и ее стоимость

Наша компания выполнит установку и подключение генератора к дому. У нас большой опыт в проведении таких работ-более 14 лет.

Запуск генератора может осуществляться как в ручном, так и в автоматическом режиме, без помощи человека. Все зависит от заказчика, какую схему пуска генератора он выберет.

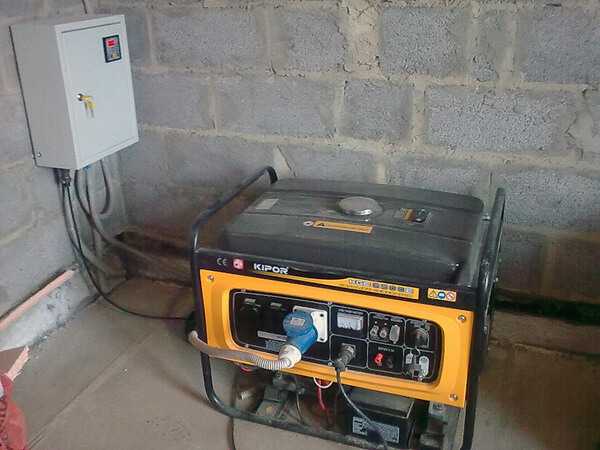

Мы соберем щит автоматического запуска генератора при отключении основной сети конкретно под Ваши задачи и запросы из качественных импортных комплектующих.

Если вам нужно произвести подключение генератора к дому, настроить генератор уже подсоединенный к ввашему дому, звоните нам по телефону: 8-926-759-60-58, мы рассчитаем стоимость работ и ответим на все ваши вопросы.

Перечень работ по подключению генератора, которые мы выполняем:

• подключение генератора к дому
• сборка щита автоматического пуска
• подключение дизельных и бензиновых генераторов
• однофазных и трехфазных к различным сетям

Производим обслуживание генераторов: полное и частичное ТО, пуско-наладочные работы, настройка АВР

Запуск генератора происходит автоматически после выключения сети и соответственно глушение и переход обратно на питание от основной линии. В контроллерах типа DATAKOM есть возможность регулировки временного интервала задержки на включение-выключение генератора. Можно настроить автоматический прогрев генератора по заданным временным и другим характеристикам,включение и прогрев происходит без отключения основной сети. Также есть возможность дистанционного запуска по смс командам с телефона, что очень удобно.

В случае поломки контроллера или управляющей автоматики мы предусматриваем монтаж переключателей, с помощью которых происходит переход в аварийный режим(вся электроника отключается) и запуск генератора осуществляется в принудительном порядке от стартера.

ВАЖНО!

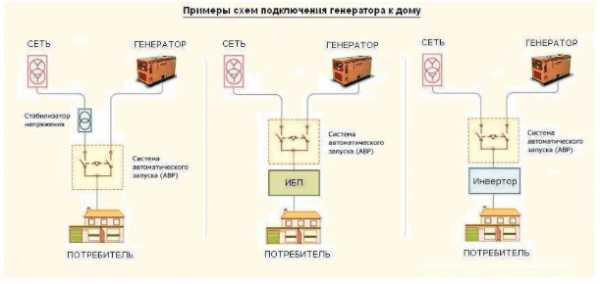

Подключение генератора к дому при уже установленном стабилизаторе напряжения не может быть произведена с одновременном включении этих приборов в сеть по причине того, что они будут работать на выравнивание напряжения и от их скачков. Сразу это будет сложно отслеживать стабилизатору и генератору, что обычно приводит к поломке последнего, вернее его АВР.

 Чтобы не случилось такой ситуации, ставят байпас или перекидной рубильник, при такой схеме в работе один  генератор или стабилизатор.

При подключении генератора к сети дома не следует включать в схему его работы также реле контроля напряжения, они не смогут при определенных обстоятельствах работать вместе. Для поддержания аккумулятора в полностью исправном заряженном состоянии мы устанавливаем специальное устройство, которое за этим следит и производит постоянный контроль и диагностику, сообщая о неисправностях акб. Теперь не нужно производить пуск генератора только чтобы зарядить аккумулятор.

На карбюратор устанавливается электромагнитное пусковое устройство для  уверенного пуска в холодное время.

Ниже представлены фотографии  контроллеров, которые мы как правило используем в щитах автоматического запуска генераторов.

Опыт работы по подключению бензиновых, газовых и дизельных генераторов у нас более 14 лет.

Такие нюансы, как автоматический прогрев двигателя генератора, время его работы после включения основной электроэнергии, автоматическая постоянная зарядка аккумулятора, чтобы генератор был готов к запуску в любое время  и другие моменты обговариваются с заказчиком и исходя из этого происходит сборка щита.

Очень важным моментом при подключении генератора к дому является место его установки. Просто бросить его на улице без навеса или укрытия не самый лучший вариант, влага и погодные условия быстро испортят не только внешний вид, но и техническую часть.

ВАЖНО!

Установка генератора в подвале дома кажется на первый взгляд лучшим вариантом, но есть много отрицательных моментов:

• шум и вибрации от работы  в доме будут передаваться через стены и перекрытия по этажам
• запах бензина полюбому будет доходить до верхних этажей
• от вибраций генератора целостность соединений выхлопной системы нарушается и выхлопные газы будут подниматься вверх, что опасно для жизни  находящихся в доме людей

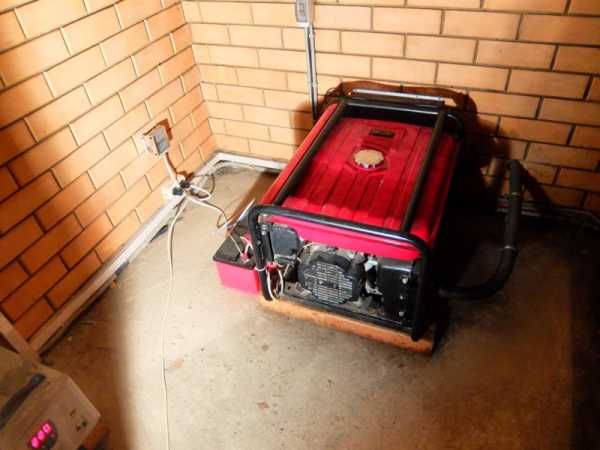

Лучши вариантом установки и подключения генератора является отдельное место на улице у дома оборудованное навесом, стенами и дверью для доступа и обслуживания. Это такой домик для генератора с утепленными боковинами, то дает легкий пуск в сильные морозы.

На фото домики для генераторов.

Запуск генератора и переключение питания дома на него возможно двумя способами:


• ручной запуск от электростартера или ручным способом и ручное переключение реверсивного рубильника в положение генератор
• автоматический запуск генератора при отключении энергии от питающей линии  и автоматическое подключение питания генератора к дому
• при возобновлении напряжения на основной линии по столбам к дому, происходит остановка генератора  и переход на питание от сети

Важным моментом в этих двух случаях является правило, что ни при каких условиях не произойдет замыкания генератора с основной линией. Для этого служит реверсивный переключатель, или, если это  автоматический запуск, блокировка контакторов , которые переключают выбор режима генератор-сеть. Блокировку обычно в качественных щитах осуществляют одновременно механическую и электрическую с помощью дополнительных реле и контактов.

Также мы обслуживаем генераторы:

• полное ТО с заменой масла
• осмотром и наладкой слаботочной и управляющей системой автозапуска
• установкой приточной и вытяжной вентиляции в генераторной
• собираем специальные генераторные хозблоки под установку электростанции со всем необходимым оборудованием для независимого функционирования в различное время года
• подключаем однофазные генераторы к трехфазной системе в доме и наоборот

Выезд на место специалиста для оценки стоимости работ и консультации бесплатно. Оценка производится в удобное для заказчика время. Также всю необходимую информацию Вы можете получить по телефонам: 8-926-759-60-58 и 8-916-463-55-54.

Осуществляем аварийные вызовы по ремонту генераторов и их систем.

Все наши специалисты имеют необходимое образование и прошли обучения для выполнения всех работ по подключению генераторных электростанций.

На фото программируемая розетка на включение в зависимости от температуры окружающего воздуха для подогрева генератора при отсутствии функции автоматического завода и прогрева по таймеру.

Современный частный дом или дачу трудно представить без  электричества. Но порой бывают такие моменты, когда его отключают на время ремонта или плановые работы и хорошо если это происходит в летнее время, а если зимой? Насосы отопления, газовый котел, холодильник, насос скважины лишь малый печень того, без чего очень трудно приходится человеку. В такие сложные моменты на помощь людям приходит генератор.
Самые бюджетные это бензиновые генераторы до 5-7кВт с принудительным охлаждением, которое происходит с помощью воздухом от вентилятора на валу мотора. Они достаточно мобильны, имеют малый вес и производят не так много шума. Минус у таких генераторов один — максимальное время работы без остановки — это  как правило время выработки полного бака топлива, примерно 7-9 часов работы. Если происходит автоматическое включение генератора после выключения света и нет никого дома в этот момент, то время работы бензинового генератора ограничено объемом бака и тепловым режимом двигателя, но как правило такие генераторы пользуются большим спросом вследствии доступности.

Более продвинутые — это дизельные ,бензиновые или генераторы работающие на газу и имеющие как правило водяную систему охлаждения, чаще всего с вентилятором. Они обычно трехфазные и имеют автоматическую систему запуска при отключении основной линии, при возобновлении напряжения они выключаются автоматически. Недостатка у таких генераторов несколько — большая цена, дорогое и частое техобслуживание, размеры, большая площадь помещения и определенные условия в них(отопление и т.д.) и никакой мобильности. На этих устройствах мы не будем заострять много внимания, так как их обычно устанавливают квалифицированные специалисты из сервисной службы  торгующей организации.

Подключение однофазного и трехфазного генератора к частному дому

Однофазные генераторы имеют очень надежную конструкцию, так как основная часть это двигатель, обычно четырехтактный и именитой фирмы, производящие мото и прочую технику, на которой похожие двигателя хорошо себя зарекомендовали. Часто  производители ставят двигатели из поднебесной сделанные по лицензии и ничем не уступающие оригиналу. Подключение однофазного генератора к трехфазной сети дома не составит проблем, главное чтобы мощности генератора хватило на потребление самых важных потребителей в доме.

Однофазные генераторы для дома как правило стоят недорого и имеют неплохой ресурс и ремонтопригодность в сочетании с доступными запчастями. Поэтому их доля продаж составляет 85 % от всех бытовых и полупрофессиональных генераторов .

Используя реле времени задержки включения и выключения, мы можем собрать щит автоматического запуска генератора под любые параметры и характеристики.

Трехфазные двигатели на генераторах малой мощности используются очень редко в частных домах из-за своей дороговизны и непрактичности, такие генераторы обычно используют на стройках для подключения трехфазного оборудования и машин. Подключение трехфазного генератора к трехфазной или однофазеой сети не вызывает сложностей.

Главная особенность таких генераторов в том, что заявленная мощность суммируется по трем фазам, а значит, если однофазный генератор мощностью 5 кВт может питать без проблем потребитель 220В(однофазный), то чтобы хватило мощности для этого же потребителя у трехфазного генератора у него должна быть мощность в 15 кВт соответственно по трем фазам, а если разделить мощность на каждую фазу, получаем теже самые 5 кВт.

Для коттеджа или своего дома подойдет генератор однофазный мощностью  5-7 кВт ,такой мощности вполне хватит для полного функционирования всей бытовой  техники и устройств  отопления, водоснабжения и канализации.Подключение однофазного генератора к дому происходит через реверсивный переключатель, с помощью которого ни при каких условиях сеть генератора не пересечется с основной линией.

Возможно подключение генератора и стабилизаторов напряжения в одну сеть ,но при определенных условиях, стабилизаторы должны работать только на основную линию, так как в генераторе встроена система регулирования напряжения в определенном диапазоне и они при одновременном функционировании будут только друг другу  мешать.
Очень важно подключить современный газовый котел и генератор по правильной схеме, иначе котел будет выдавать ошибку при питании от генератора, причем при основной линии он будет исправно работать.

При подключение однофазного генератора  к однофазной сети дома ,а так же к трехфазной сети нет никаких сложностей, только нужно правильно подобрать нагрузку автомата исходя из мощности генератора и потребителей в доме. по сути, при подключении генератора однофазного в трехфазную сеть дома или коттеджа, этот дом на время работы генератора  питается от одной фазы генератора, а при включении  основной линии питания от столба   нагрузка  распределяется на три фазы.

Наши специалисты проконсультируют Вас на объекте с выбором  генератора исходя из нагрузок потребителей, помогут выбрать схему включения генератора с авр или без него, место для  рабочее место генератора, питающий кабель .

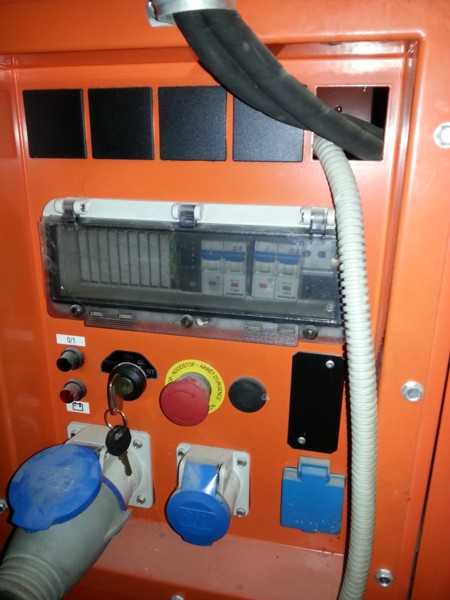

Подключение генератора в самом щите с коммутацией автоматических выключателей и реверсивных рубильников и т.д. – это  второй этап работы компании «Рубильник»   и мы с радостью выполним его и сделаем Ваш дом энергонезависимым от капризов погоды и других неприятных обстоятельств.

Виды генераторов и правильный выбор электростанции

Автономные электростанции (генераторы) незаменимы там, где отсутствует централизованное электроснабжение. Например, передвижные бензиновые электростанции 5 кВт применяют для выездной работы при строительстве загородного или дачного дома. На крупной стройке или промышленной площадке потребуется передвижная электростанция 100 кВт и выше.

Виды генераторов и их отличия.


• Электрогенераторы отличаются по назначению, мощности, типу используемого топлива, степени мобильности, о зависимости от типа используемого топлива выпускают генераторы дизельные, бензиновые, газовые.
• Газовые более выгодны по стоимости топлива и затратам на обслуживание, но имеют более высокую цену.
• Дизельные оптимальны по стоимости обслуживания и по цене, но при низких температурах требовательны к типу дизельного топлива.

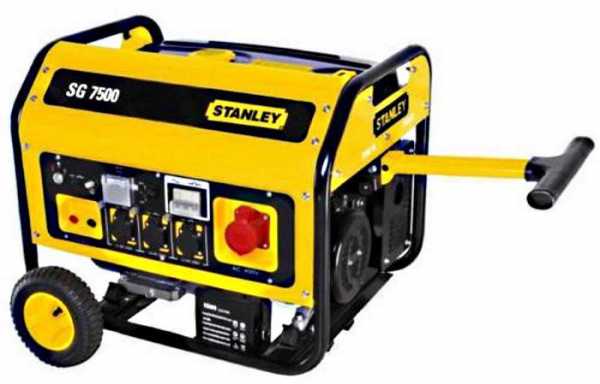

• Бензиновые генераторы — оптимальные по всем показателям мобильные автономные источники электрического тока.

Особенности бензоэлектростанций:


•  доступность по цене в сравнении с другими типами;
•  компактность;
•  низкий уровень шума;
•  простота запуска при любой температуре и погоде, удобство эксплуатации и текущего обслуживания.

Этот источник электропитания способен непрерывно работать 7.8 часов. Производители предлагают бензогенераторы на базе двухтактного или четырехтактного двигателя. Модели с двухтактным двигателем более мобильны, имеют меньший вес и мощность. Четырехтактные двигатели установлены в стационарных источниках тока с большой мощностью и длительным ресурсом работы.

Мощность бензиновых электростанций и их бытовое назначение .

Наиболее важным показателем при выборе генератора является его мощность и напряжение. Для правильного выбора следует оценить суммарную мощность приборов, которые планируется использовать, сопоставить с номинальной величиной для генератора (она указана в паспорте). Имеет значение именно номинальная, а не максимальная мощность.

• Источник до 1,5 кВт предназначен для переносного мобильного использования.
• Электростанция бензиновая 6 кВт и выше обеспечит электроэнергией небольшой дачный домик и частный коттедж.
• Установка 10.15 кВт применима в сезонном режиме эксплуатации для дома больших размеров размеров.
• Генератор более 20 кВт рекомендуют для загородного дома или коттеджа со всеми необходимыми приборами и оборудованием и постоянным его использованием во время оотключения электроэнергии.

Советы по обслуживанию бензинового электрогенератора.

Выбрав соответствующий потребляемой мощности автономный источник электроэнергии, следует его правильно обслуживать.

Основные правила обслуживания :


• Контроль времени работы отдельных узлов, агрегатов, расходных материалов.
• Контроль уровня масла и бензина в двигателе. Масло заливать в холодный неработающий двигатель.
• Использование только рекомендуемых материалов и марок топлива. Своевременная замена воздушного и масляного фильтров, свечей зажигания.

Бензиновые автономные источники электроэнергии применяют только для генерирования электрического тока, использовать их для других целей не рекомендуется. Если бензиновая электростанция 3 кВт генерирует ток с напряжением 12 вольт, запускать двигатель автомобиля с ее помощью категорически запрещено. При запуске автомобильного двигателя возникают большие колебания величины тока, что приводит к поломке генератора.

Следование этим простым правилам обеспечит длительную бесперебойную работу вашей личной электростанции.
Мобильные источники питания обладают многими преимуществами. Основными из них являются: тип двигателя, вид топлива, мощность и цена генератора.

На сегодняшний день они востребованы покупателями. Электростанции, работающие на бензине сегодня особенно популярны. Состоят они из генератора и двигателя. Крепятся к станине при помощи амортизаторов или к стальной раме.

Особенности выбора бензинового генератора .

Желая создать на дачном участке дополнительный источник поступления электрической энергии, при этом совершенно ничего не зная как правильно подключить бензиновый генератор, зайдите на сайт, на котором клиенты могут узнать все намного подробнее и точнее в любое удобное для них время.
Конструкция отлично подходит для маленьких по площади участков. Монтировать ее легко. Можно перемещать с места на место.

Вы проводите мало времени за городом, тогда обратитесь в специализированное агентство. Высококвалифицированные мастера всегда рады оказать помощь заказчикам в установке генераторов внутри жилых, рабочих и прочих строений. Шума от работающего дизельного двигателя никакого не будет.
Совсем скоро наступит весеннее-летний сезон, оснастите частный дом, коттедж, дачный домик этой электротехникой. Выбирая аппарат в каталоге, обязательно учтите, что он может работать безо всякой остановки примерно около полу суток, где бы хозяева в этот момент не находились.
Круглосуточной эксплуатации подлежит бензиновый генератор с установленным в нем водяным охлаждением. Эксплуатировать же его можно постоянно.

Основные достоинства электростанций:

• Маленький расход топлива и его доступность.
• Звук при работе почти, что не слышен.
• Транспортировать оборудование удобно, особенно если приходится использовать его для электроснабжения строительных площадок, торговых уличных точек, выездных пикников и так далее.
• Применять в качестве резервного энергетического источника следует даже в районах Забайкалья, Сибири, крайнего Севера.
• Низкая стоимость.

Недостатков практически нет. Если и имеется, то только один, перед тем, как запустить устройство в работу нужно очистить свечи и посмотреть уровень в двигателе.

Выбор генератора с электрическим запуском

Генераторы, у которых имеется электрический стартер, считаются очень востребованными. Модификации будут интересны для частных домов, коттеджей и мастерских. Также выпускаются стандартные устройства малой мощности, которые подойдут для частных домов на время строительства. Обычный стартер генератора включает в себя проводной коллектор, защитное кольцо, якорь и шестерню. Модели данного типа могут использоваться в качестве резервных источников питания. К основным параметрам генераторов стоит отнести следующее:

 1. Уровень громкости.
 2. Номинальная мощность.
 3. Класс защиты.
 4. Объем бака.
 5. Расход топлива.
 6. Максимальная перегрузка.

 Электростанции выпускаются с открытой и закрытой рамой. Стойки при этом имеют разную форму и толщину. Чтобы разобраться в вопросе выбора электростанции, рекомендуется рассмотреть компактные модели.

 Компактные генераторы

 Хорошие генераторы небольших размеров всегда будут пользоваться спросом. Такие модификации необходимы в помещениях, где наблюдаются проблемы со светом. Также электростанция всегда сможет запитать какой-либо бытовой прибор. Не стоит забывать, что компактные модели производятся с закрытыми рамами, и они отличаются по шумливости, прочим параметрам. При выборе агрегата учитывается класс защиты и возможности двигателя. Чаще всего компактные устройства делаются без альтернатора. У них может устанавливаться 1 или 2 розетки.

 Генераторы средней мощности

 Модели, мощность которых находится в пределе 2 кВт, пользуются большим спросом. В первую очередь агрегаты могут использоваться в промышленности. Также устройства активно закупаются для ненебольших строительных работ. Некоторые рассматривают электростанции под частные дома, где применяются различные бытовые приборы. Сразу стоит отметить, что модификации с асинхронными двигателями не надо рассматривать. Стандартная модель средней мощности имеет напряжение 220 В, однако коэффициент перегрузки зависит от многих факторов. Тут учитывается защищенность генератора. Есть устройства с распределителями и без них.
 Чтобы подавать стабильное напряжение на розетку, требуется хороший блок управления. В этом плане хорошо показали себя аппараты Daewoo, Hitachi. Модели с однотафазными моторами выдают частоту 50 Гц. Коэффициент перегруженности в среднем располагается на уровне 20 Вт. У них могут применяться разные рамы из сплавов стали и алюминия. В данном случае оценивается толщина металла и отдельно рассматривается кожух. Некоторые устройства вообще не защищены. Такие модели строго-настрого запрещается устанавливать на открытом воздухе. Пыль быстро покрывает их, и могут наблюдаться разные проблемы с топливной системой.

 Мощные генераторы

 Модели, мощность которых превышает 5 кВт, считаются мощными(в бытовом классе). Они довольно громоздкие, поэтому производители применяют различные конструкции. Наиболее распространенными считаются полностью закрытые варианты. В данном случае панели управления находятся за щитком. Что касается производительности, то моторы, как правило, применяются четырехтактного типа.
 Однако китайские аналоги порой сильно удивляют. Если подбирать модель для цеха с оборудованием, стоит присмотреться к модификациям Kipor. Такие агрегаты имеют повышенную частоту, а расход топлива в среднем равен 2 литра в час. Если рассматривать электростанцию на 7 кВт, там номинальное напряжение находится на уровне 230 В. Наличие тепловой защиты – большое преимущество модели.

 Вывод

 Из всего вышеуказанного следует, что лучше выбирать модели проверенных брендов и с распространенными сервисными центрами, иначе придеться ждать запчасть месецами. При покупке человек должен определиться с желаемыми параметрами модификации. Также не стоит забывать про защищенность агрегата.

rybilnik.ru
