принцип работы и применение в квартире

Содержание:
  1. Зачем в квартире нужно УЗО
  2. Принцип действия УЗО
  3. Правильный выбор защитного устройства
  4. Видео

Для защиты электрических сетей используются различные устройства, способные предотвратить негативные явления и их последствия. Однако многие хозяева не до конца понимают, чем они отличаются друг от друга и в чем заключаются их основные функции. Поэтому довольно часто возникает вопрос, для чего нужно УЗО – устройство защитного отключения. Это связано с тем, что данный прибор нередко путают с автоматическим выключателем, хотя у них совершенно разное назначение и практическое применение.


Зачем в квартире нужно УЗО

Зачем нужно УЗО если есть автоматы, спросите вы. Прежде чем рассматривать назначение УЗО, необходимо определить, в чем его принципиальное отличие от защитного автомата. Все автоматические выключатели в первую очередь обеспечивают защиту электрической сети от разного рода повреждений, вызванных значительным превышением силы тока. Автомат известен также, как автоматический размыкатель или автоматический предохранитель. По своей сути это та же пробка, только не одноразовая, а многоразового действия.

Основной задачей устройства защитного отключения является защита от действия электричества не сетей, приборов и оборудования, а людей. УЗО реагируют на токи, сила которых во много раз меньше, чем у тех, при которых срабатывают автоматические выключатели. Прибор отслеживает утечку тока, а не его состояние внутри сети. Даже незначительный ток утечки способен нанести человеку существенный вред. Это один из ответов на вопрос, для чего нужен автомат и УЗО.

Причинами токовых утечек становятся поврежденные контакты, нарушенная изоляция проводов и отдельных токоведущих частей в результате износа, вибраций, механических повреждений и других негативных факторов. Из-за этого, электрический потенциал, представляющий опасность, попадает на металлический корпус электроприбора. Во время неосторожного касания человеком опасного места, происходит замыкание цепи. В этом случае наиболее эффективным средством защиты становится УЗО.


Принцип действия УЗО

Рассматривая для чего ставится УЗО, следует не забывать о том, как работает это устройство. Данный прибор известен еще под названием дифференциального автомата или по-другому он может называться автоматом дифференциального тока. Таким образом, принцип работы заключается уже в самом названии этого устройства, то есть в определении разницы между входящим током – фазой и выходящим – нулем. При достижении током на входе и выходе разницы заданной величины, происходит отключение устройства и размыкание цепи.

Поэтому, решая для чего ставят УЗО, необходимо выбирать эту разницу заведомо ниже той, которая может принести человеку существенный вред. Чаще всего данное значение выбирается в пределах от 15 до 30 мА. Принцип действия устройства позволяет размыкать цепь без контакта человека с опасным участком, а по самому факту утечки тока. Таким образом, использование УЗО позволяет не только сохранить жизнь и здоровье людей, но и предотвратить материальные потери от утечек тока и возможных пожаров.

Отсюда следует, что УЗО и автоматический выключатель не могут взаимно заменять друг друга. Защитное устройство не спасет от коротких замыканий и скачков напряжения, а автомат не отреагирует на утечку тока. Поэтому качества обоих приборов соединились в дифавтомате, более известном, как дифференциальный автоматический выключатель.


Как выбрать защитное устройство

В первую очередь нужно определить, сколько УЗО требуется для сети. В небольшой квартире, где имеется простая схема проводки, вполне достаточно одного УЗО. В некоторых случаях защита устанавливается на отдельные линии, подведенные к мощному оборудованию – электроплитам, стиральным машинам, водонагревателям и т.д.

Решая нужно ли ставить УЗО в больших квартирах и частных домах со сложными схемами проводки, следует отметить, что на таких объектах выполняется разбивка на отдельные зоны. К каждой из них подводится собственная проводка и подключаются защитные устройства. После того как определено потребное количество приборов, выбирается конкретный тип УЗО в соответствии с заданными параметрами и техническими характеристиками.

Одним из основных критериев является номинальная сила тока контактов, на которую и рассчитано устройство. Его значение выбирается по силе тока в данной сети, где планируется установка УЗО. Стандартный ряд номиналов контактов состоит из значений силы тока в 16, 25, 40, 63 и 80А. Сила тока сети не должна превышать эти номиналы.

Применение УЗО на практике, во многом зависит от номинальной силы утечки тока. Данный параметр является основным для выбора нужного защитного устройства. Он соответствует той силе токовой утечки, при которой сеть будет гарантированно размыкаться, со стопроцентной вероятностью. Согласно нормативам, диапазон токов, при которых будет отключено питание составляет промежуток от половины номинального значения до полного номинала. То есть, при номинальном значении тока утечки в 10 мА срабатывание может произойти при реальной утечке в диапазоне от 5 до 10 мА. Если ток утечки составит 10 мА, произойдет гарантированное отключение сети.

УЗО выпускаются с различными номиналами утечек тока. Наиболее чувствительным является устройство на 10 мА, устанавливаемое на самые ответственные участки. Нередко его подключают к отдельным бытовым приборам. При подключении к такому УЗО излишней нагрузки, прибор будет постоянно самопроизвольно отключаться. Наибольшее распространение получили устройства защиты на 30 мА. Данная сила тока представляет собой максимальное значение, которое еще не смертельно для человека. Такие УЗО предназначены исключительно для защиты здоровья и жизни людей.

Совсем другие функции у устройств защитного отключения на 100 и 300 мА. Высокие номиналы токовых утечек предназначены для отключения электрических сетей при возникновении пожароопасных ситуаций. Их используют в сложных схемах с большим количеством отходящих линий. Вместе с ними устанавливаются УЗО с низкими номиналами, создавая таким образом, многоступенчатую систему защиты.


electric-220.ru

Зачем нужно устройство защитного отключения

Устройство защитного отключения следит за разностями токов протекающих по двум проводам однофазной сети и четырем проводам трехфазной сети. Если сумма этих токов равно нулю, то УЗО работает в нормальном режиме. Если появляется разница токов (дифференциальный ток), то УЗО отключает участок сети, на котором устройство установлено.


Основное назначение УЗО это защита от поражений электротоком при прикосновении к токопроводящим корпусам приборов, оказавшихся под  напряжением (защита от косвенного прикосновения).

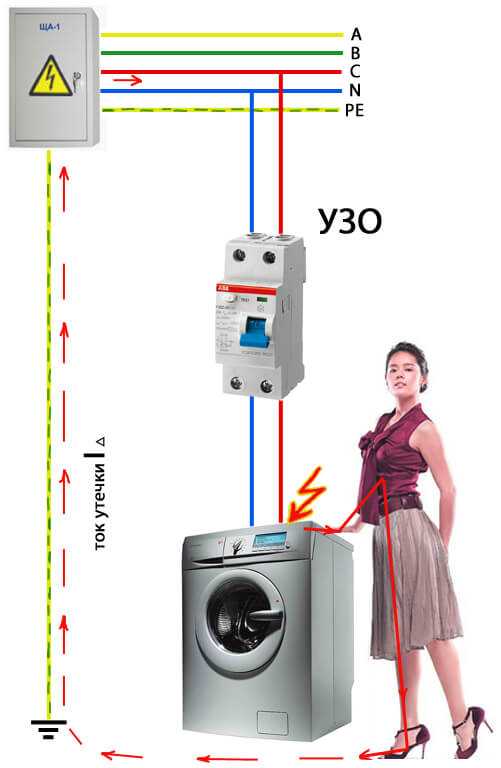

Если корпус прибора, потенциально проводящий ток, например, стиральной машины, случайно, окажется под напряжением, то при его касании, УЗО, этого участка, должно отключить поврежденный участок цепи. УЗО может срабатывать, не только при возникновении токов повреждения (при повреждении изоляции), но и при прямом касание фазным проводом токопроводящего корпуса.

После срабатывания УЗО, нужно устранить неисправность и взвести УЗО в рабочее положение, подняв рычажок управления вверх.

Особенности УЗО

Отличается устройство защитного отключения высокой чувствительностью. Для электропроводки квартиры применяются УЗО с токами отключения 10mA и 30mA. Такая высокая чувствительность устройства в значительной мере повышает электробезопасность квартирной электропроводки. УЗО с токами отсечки 100mA и 300mA предназначены для повышения пожарной безопасности помещения и устанавливаются на вводе электропитания в дом.

Устройство защитного отключения для пожарной безопасности

Поясню про защиту УЗО от пожаров. Для примера, рассмотрим вводной щит в частный дом. С течением времени в щите и вокруг него появляется слой пыли. Также со временем изоляция вводного кабеля меняет свои свойства и начинает разрушаться. При разрушении изоляции может появиться ток повреждения, утекающий на корпус вводного щита. В месте соприкосновения жилы кабеля и корпуса появляется периодическое искрение. Если бы УЗО на 100mA не стояло, то в месте искрения вполне возможно возгорание, благо пыль этому способствует. Конечно, это упрощенный пример, но вполне характерен для понимания, зачем нужно устройство защитного отключения.

Устройство защитного отключения в квартире

В квартирах и домах УЗО устанавливаются для защиты от поражений током, при возможной утечке тока на металлические корпуса бытовых приборов, а также, как дополнительная защита от сверхтоков. Согласно нормативам, УЗО с током отсечки не менее 30 mA (желательно 10mA) ставятся для защиты групп электропроводки «мокрых зон» (ванная, туалет). Любая розетка в районе 2,40 м от ванны или поддона (зона электробезопасности №3) должна попасть в группу электропроводки защищенную УЗО. Такое же УЗО стоит установить и на электропроводку детской комнаты. На группы розеток отдельных бытовых приборов, соприкасающиеся с водой (посудомоечная машина, стиральная машина и т.п.) для защиты ставится УЗО с током отсечки 30mA, причем для каждого прибора устанавливается свое УЗО.

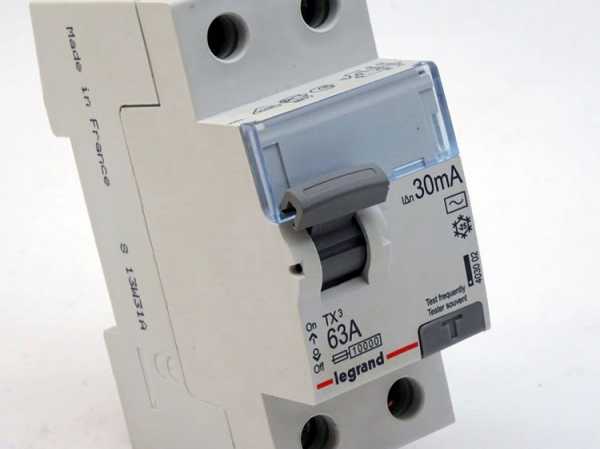

Внешний вид УЗО

По внешнему виду УЗО это стандартное двухмодульное (220 Вольт) или четырехмодульное (380 Вольт) устройство. 1 модуль это размер стандартного однополюсного автоматического выключателя (автомата защиты).

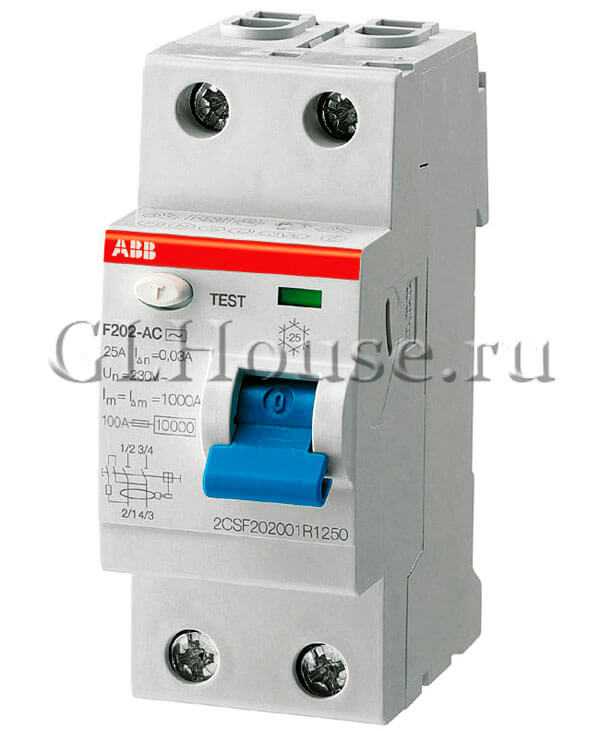

Посмотрим на УЗО на 220 Вольт.

Для подключения, УЗО имеет 4 клеммы, две вверху, две внизу. Куда подводить питание значение не имеет, но принято питание подключать к верхним клеммам, отвод с нижних клемм. Одна клемма предназначена для подключения фазного провода (слева), вторая для подключения нулевого рабочего провода (справа). Обычно они обозначены.

Примечание: в четырехполюсных УЗО на 380 вольт, клемма нулевого рабочего проводника расположена слева.

Устанавливается УЗО, как устанавливаются автоматы защиты на дин-рейку, в квартирном щитке или в щите на этаже.

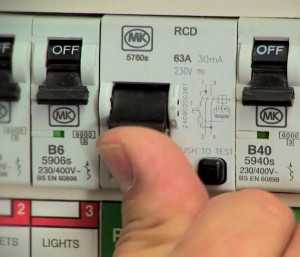

Тестирование УЗО

В хорошо сделанной электропроводке, аварийные ситуации возникают крайне редко, а проверять УЗО нужно периодически (раз в месяц). Для проверки работоспособности устройства, в конструкции УЗО предусмотрена кнопка «Тест».

При нажатии кнопки «Тест» внутри устройства включается цепь симуляции аварии и УЗО должно сработать, то есть отключиться. Если при нажатии на «Тест» УЗО не отключается, значит, оно не исправно и требует замены или более детального тестирования. Повторюсь, рекомендовано тестировать УЗО раз в месяц.

Дифференциальный автомат защиты

УЗО является дополнительным устройством защиты и в электрическую цепь УЗО устанавливается в паре с автоматом защиты (автоматическим выключателем). Но можно вместо двух устройств (УЗО и АВ) установить одно. Называется такое устройство автоматический выключатель дифференциального тока (АВДТ) или дифференциальный автомат защиты, проще диффавтомат, еще проще «Диф».

Дифференциальный автомат защиты защищает проводку от короткого замыкания и перегрузки (как простой автомат защиты) и срабатывает при возникновении дифференциальных токов, как УЗО. В документах диффавтоматы маркируется, как УЗО-Д. На практике, например, УЗО-ВАД2.

Фирмы производящие УЗО

Лучшие УЗО производят фирмы: ABB, Legrand, Концерн Энергомера, ИЭК.

Маркировка корпуса УЗО

На корпусе УЗО обозначена вся нормативная информация устройства. Смотрим рисунок:

©Ehto.ru

Похожие посты:


ehto.ru

Как подключить УЗО и автоматы правильно

УЗО – это устройство защитного отключения, его предназначение – это защита людей от поражения электрическим током в случае поломок электрического оборудования, или непроизвольном контакте с металлическими частями электрического оборудования при утечке тока. Также, оно может защитить электросеть от возгорания проводки во время пробоя тока на корпус или землю.

УЗО представляет собой быстродействующий выключатель. В основу его работы положено сопоставление силы тока на входе и выходе объекта защиты. То есть ток, текущий в фазном и нулевом проводе должны иметь одинаковое значение при однофазном подключении.

Если у вас три фазы, то сумма токов в трех фазах, равна сумме токов нулевого провода. Если показатели имеют разное значение, то это значит, что в цепи присутствует ток утечки.

Датчики тока, используемые в УЗО, изготовляют на трансформаторах тока, построенных на тороидальных сердечниках. Пороговые защитные элементы срабатывания изготовляют преимущественно на магнитоэлектрическом реле с большой чувствительности.

Хотя, в последнее время набирают популярность устройства защитного отключения, сделанные с применением специальных электронных схем. Такая схема приводит в действия защитный пружинный механизм, разрывающий электрические контакты цепи при возникновении внештатных ситуаций.

Способы подключения в частном доме и квартире

Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры. Прежде всего, обращайте внимания на токовую нагрузку, и для каких целей выбран прибор.

Если есть необходимость защиты только одного прибора, например стиральной машины или бойлера, то можно ограничиться номинальным током прибора с небольшим запасом.

В случае установки прибора на всю квартиру или дом, надо просуммировать величину всех нагрузок, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно – правильно подключить УЗО.

Подключение по линии фазы:

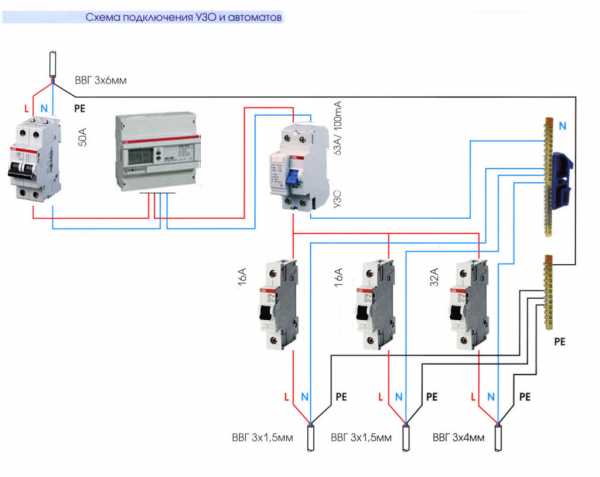

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.

По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.

Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.

Подключение к однофазной сети однополюсных и четырехполюсных УЗО

Четырехполюсный УЗО в однофазной сети

Фактически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно спокойно делать установку у себя в квартире или загородном доме.

Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода используют обозначение N.

Применения четырехполюсного УЗО в однофазной цепи, в большинстве случаев нерентабельно. Его можно использовать в качестве временной замены, или в случае, когда ожидается скорая модернизация на трехфазную сеть.

Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепь, которой включена кнопка Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопки.

Место установки

Обычно, место установки УЗО в электрощите. В нем расположены различные устройства для учета и распределения электрической энергии напряжения до 1000 В. В электрощите наряду с УЗО, установлены автоматические выключатели, электрический счетчик, распределительные клеммные колодки, и другие электрические приборы.

Если у вас имеется установленный электрощиток, то для установки устройства защитного отключения понадобится минимальный набор электрика. В него войдут пассатижи, бокорезы, набор отверток, маркер.

В редких случаях, может понадобится набор торцевых ключей, и электрический тестер. УЗО устанавливается на DIN-колодку. Если на имеющейся колодке нет места, то понадобится установить дополнительную.

Как подключить УЗО и автоматы?

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

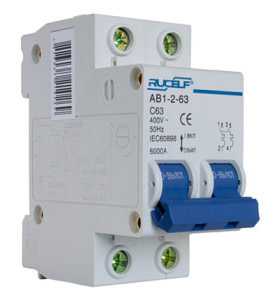

Двухполосный выключатель

Пошаговое руководство:

  1. Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
  2. Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
  3. На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача – защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
  4. Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
  5. После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
  6. В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
  7. После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
  8. После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.

Возможные ошибки и их последствия

Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:

  1. Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
  2. Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
  3. Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого, прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении опасных ситуаций.
  4. Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
  5. Нельзя заводить питающие контакты с разных сторон устройства, например, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.

Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устранят утечку.

В случае, если у вас много различных зон потребления электричества, установите несколько устройств. Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.

Следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещается правилами безопасности.

househill.ru

Для чего нужно УЗО

Часто ли вас ударяло электрическим током? Вы задумывались почему это происходит? Возможно это неисправность в электропроводке или есть другие причины, вызвавшие подобную ситуацию? В этой статье мы как раз и поговорим с вами о таком приборе как УЗО.

Что же такое УЗО и для чего оно предназначено? В первую очередь устройство защитного отключения или УЗО контролирует наличие тока утечки между фазным проводником и корпусом прибора. Другими словами, если у вас оголилась токонесущая жила — фазный провод, и прикоснулся например к корпусу водонагревателя, а вы уже взялись рукой за этот корпус — вас ударит электрическим током и ударить может достаточно сильно! А вот если в вашем электрическом щите установлено УЗО, оно увидит это соприкосновение, поняв, что появился ток утечки и отключит напряжение. В результате вы не пострадаете. Отключение происходит в зависимости от тока утечки. В данной ситуации УЗО сработает только при токе утечки в 30 мА.

Так же УЗО предотвращает возгорания, которые могут вызваны в той же самой ситуации, когда оголенная токонесущая жила соприкоснется корпусом прибора или заземлением. Корпус всех приборов при подключении должен быть обязательно заземлен, для этого в клеммной колодке прибора есть соответствующее гнездо.

Когда же УЗО будет отключать электрическую сеть?

  • в случае, если человек или животное прикоснутся к корпусу прибора, который находится под напряжением и одновременно к земле
  • когда повредится изоляция токонесущих жил и они соприкоснутся с землей
  • в том случае если произойдет перемена N и PE проводников
  • если вдруг фазный и нулевой проводник поменяются местами и человек соприкоснется с корпусом прибора и землей

В чем же разница автоматических выключателей и УЗО

УЗО в отличии от автоматических выключателей предназначен именно для защиты от поражения электрическим током. УЗО срабатывает намного быстрее, время срабатывания колеблется от 25 до 40 мс. Благодаря именно такой высокой скорости срабатывания не происходит поражения электрическим током, приводящим к смерти. УЗО в отличии от автоматического выключателя отключает питание при меньших нагрузках, которые составляют до 2 Ампер и это на много меньше смертельных значений для человека.

УЗО всегда будет отключать электропитание, если произойдет утечка тока на проводник PE, другими словами на землю.

УЗО можно разделить на два вида

Для защиты человека от поражения электрическим током

Данный вид УЗО срабатывает при токах утечки от 10 до 30 мА. Чем для меньшего тока утечки предназначено УЗО, тем быстрее произойдет его срабатывание. Самым распространенным в квартирной электрике для защиты человека является УЗО на 30 мА. Во влажных помещениях, таких как ванная, сауна, туалет можно установить УЗО с уровнем отключения 10 мА.

УЗО желательно устанавливать как минимум на все розеточные группы в квартире. Но это достаточно дорогостоящая процедура. Можно пойти немного другим путем. Установить одно общее УЗО на все группы, но тогда при появлении тока утечки на одной из групп выключены будут все группы, находящиеся после УЗО.

Можно выделить потребителей, которые не должны отключаться вместе со всеми и установить для каждого из них или для их группы отдельное УЗО, тем самым обеспечив большую стабильность их работы. Зачем вам нужно чтобы отключался холодильник, если неисправность в какой -то бытовой розетке, или допустим компьютер, на котором были не сохраненные файлы. Все это нужно продумывать при составлении проекта и заказе электрического щита.

УЗО защищающее от пожара

Токи срабатывания данного типа УЗО намного выше, чем у предыдущего. Предыдущий УЗО защищает человека и должен быть на страже при малейшем подозрении на утечку. В случае же защиты от пожара достаточно номиналов от 100 мА. Так же есть номиналы в 300 и 500 мА. Для человека опасным является уже 50 мА.

Для чего же нужно противопожарное УЗО и куда его нужно устанавливать. В том случае если повредится изоляция токонесущих жил и произойдет замыкание на корпус — может возникнуть возгорание. Если напряжение вовремя не будет отключено — произойдет пожар. Именно для этого противопожарное УЗО и устанавливается в электрических щитах. Человека от поражения электрическим током оно не сможет защитить, а вот ваше имущество запросто. Устанавливают данный тип УЗО сразу после счетчика.

Виды УЗО

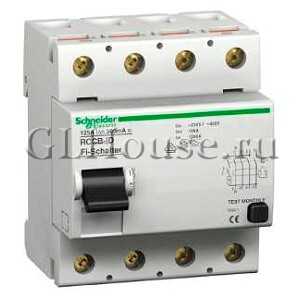

Видов УЗО бывает два, это двух и четырех полюсное исполнение. Первый предназначен для однофазной сети, а второй для трехфазной.

Принцип работы и устройство УЗО

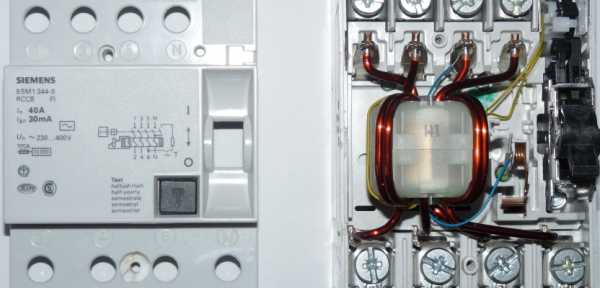

Если разобрать корпус УЗО, то внутри мы сможем увидеть три катушки. Через одну из них проходит соответственно фаза, а через вторую проходит нуль. Пока все работает в штатном режиме и никаких утечек не происходит, токи обеих катушек равны. Но как только на линии происходит неполадка, равенство в токах этих двух катушек нарушается и это команда для третьей катушки к отключению напряжения.

Не стоит путать УЗО и автоматические выключатели при выборе первых. УЗО не ограничивает ток нагрузки и никогда не отключится при превышении указанного на его корпусе значения. Это не автоматический выключатель. Принцип его работы совершенно в другом. Для чего же указывают на корпусе прибора эти значения — 25 А — 30 мА? Это означает, что УЗО сработает при токе утечки в 30 мА и его пропускная токовая способность равна 25 амперам. Поэтому УЗО само нуждается в защите по току. Для этого после него на линии обязательно устанавливается автоматический выключатель и его номинал должен быть на одну ступень меньше чем номинал УЗО. Это означает, что если вы установили УЗО на 25 А, то автомат должен быть установлен на 16 А. Правильнее было сказать как раз наоборот, следуя от потребителя — если у вас стоит автоматический выключатель на 16 ампер то стоит устанавливать УЗО на 25 Ампер.

На этом об УЗО все, в следующей статье мы поговорим с вами о Дифференциальных автоматах, которые объединяют в себе два устройства одновременно.

www.glhouse.ru

Устанавливать ли устройство защитного отключения

Рано или поздно человек начинает задумываться о безопасности своего жилья, своей жизни. Чтобы защитить себя и свое жилье необходимо основательно отнестись к решению этого вопроса. Особого внимания в доме требует электрическая проводка, к выбору, которой стоит подойти с особой тщательностью.

Сейчас в каждом доме имеется целый арсенал различной бытовой электротехники. И чем больше ее количество, тем больше нагрузка на электрический кабель.

При отсутствии устройств защиты, это может привести к беде. Любой материал со временем приходит в негодность. Это касается и наружной проводки, и внутреннего провода, расположенного в корпусе электроприбора. Изолирующие свойства с течением времени теряются. Возникает утечка электроэнергии, а это является прямой угрозой для жизни человека.

Чтобы избежать неприятностей, достаточно прибегнуть к использованию защитных устройств. Одним из таковых считается УЗО — устройство защитного отключения.

Зачем нужно узо устанавливать в квартире

Из названия устройства становится ясно, что оно предназначено для защиты любого живого существа от поражающего действия электрическим током. А также предотвращает возможность возгорания электропроводки из-за ее перегрева, различных неисправностей.

Как отмечалось ранее, целостность внутренней электрической цепи прибора может нарушиться. Причин этому несколько:

  • механическое воздействие;
  • температурное повреждение;
  • старение изоляции электропроводки.

Так вот, при отсутствии устройств защитного отключения, любая из этих причин может нанести непоправимый вред человеку. Можно потерять не только свое жилище, но и погибнуть, попав под напряжение. Электрический удар способен повлечь за собой фибрилляцию сердца.

Конечно, здесь большую роль играет и собственное сопротивление человека. Чем оно выше, тем больше шансов остаться в живых. Только скажите, надо ли рисковать своим здоровьем? Не проще ли просто установить необходимую защиту и наслаждаться жизнью? Вы все еще сомневаетесь для зачем нужно УЗО в квартире?

Рассмотрим на примере. Во время работы стиральной машины повредилась изоляция на фазном проводе, и он касается корпуса. Корпус электроприемника в итоге этого оказался под напряжением.

Человек, стоящий на влажном полу, прикоснулся к металлической части машинки. В результате по образовавшейся цепи, ток через человека уходит в землю. УЗО, «почувствовав», что не весь ток вернулся, тут же отключает напряжение, тем самым спасая жизнь человеку.

Несомненно, человек почувствует незначительное покалывание, однако, останется живым.

Как работает УЗО?

Основной его задачей является — защита человека от поврежденного прибора, корпус которого имеет опасный потенциал. На верхние клеммы УЗО подключается фаза и ноль от источника питания, на нижние клеммы фаза и ноль которые идут на нагрузку. Электрический ток в этом случае протекает от источника питания, проходит через УЗО на электроприбор, затем снова через УЗО возвращается в сеть.

Отсюда делаем вывод, что УЗО — это некий контролер, который контролирует силу тока на «входе» и «выходе». Если токи на входе и выходе УЗО не равны между собой значит где то есть утечка. На эту утечку устройство защитного отключения очень быстро реагирует и за время около 0.04 сек срабатывает и отключается.

Проще говоря, в нормально функционирующей электросети существенной разницы по величине между входящим и выходящим токами, которые проходят через УЗО быть не должно. Если количество уходящего и возвратившегося тока одинаково, то отключения не будет. Но если ток нашел другую дорогу, и часть его «утекла», УЗО обязательно отключится и прекратит подачу электропитания.

В то же время нужно помнить, что УЗО способно значительно улучшить безопасность электрических установок, но оно не в силах полностью устранить риск электрического поражения или пожара. УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой тока. Например, такие как, короткое замыкание и перегрузка.

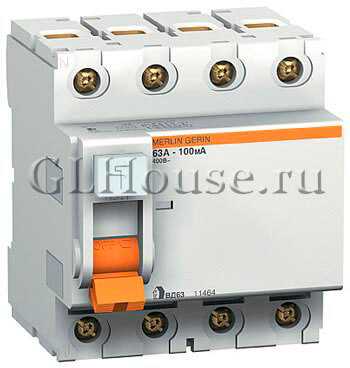

Зачем нужно УЗО на 100 мА или применение УЗО для защиты от пожаров

Для защиты человека от поражения током устанавливают УЗО с номинальным током утечки порядка 10 – 30 мА. А почему? Да все просто, потому что ток большего значения может стать для человека летальным.

Но фирмы производители выпускают устройства защитного отключения с номинальным током утечки в 100, 300 и да же 500 мА. Вы не задумывались о том, для чего нужно УЗО с таким номиналом.

Всем известно, что при силе тока 50 мА человек без помощи посторонних не сможет освободиться от электрического провода. А значение равное 80 мА приводит к мгновенной смерти. В чем выражается потребность установки устройств высоких номиналов? На самом деле для защиты от поражения током такие УЗО не применяются, их задача немного другая.

Необходимость применения УЗО с номиналом от 100 мА и выше связана с тем, что в практически каждой системе электропитания присутствуют «блуждающие» токи. Иными словами, происходит утечка естественных токов. В любом устройстве нет идеальной изоляции, всегда присутствует естественная утечка тока.

Даже в проводах, которые используются для монтажа электропроводки, есть естественная утечка и тем она больше чем длиннее проводка. Если установить УЗО с номиналом 30 мА на большой дом скажем 2-х, 3-х этажный, то оно от естественной утечки токов будет попросту ложно срабатывать.

Устройства защитного отключения, рассчитанные на ток утечки 300 мА, позволяют предотвратить возникновение пожара. Например, при продолжительной утечки тока, равного 200—500 мА выделяется такая тепловая энергия, которой вполне хватит, чтобы воспламенить близко находящиеся материалы и привести к пожару.

Поэтому основная задача данного типа защитного устройства состоит в противопожарной защите. Также УЗО с номиналом 100 мА – 500 мА обеспечивают резерв основных УЗО. Их установку производят на вводе в помещение.

Смысл работы заключается в следующем: сначала отключаются УЗО с низшим номиналом, но если по какой то причине оно не отключилось ( например из-за неисправности) и утеска продолжается, то через время срабатывает вводное.

Установив устройство защитного отключения — вы тем самым сбережете жизнь и здоровье своих близких!

Понравилась статья - сохрани на стену!

electricvdome.ru

сколько их ставить одно или несколько???

Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

Приступая к сборке электрического щита, многие сталкиваются с проблемой: сколько ставить УЗО — одно или несколько? Давайте попытаемся найти ответ на этот вопрос.

Самый первый аргумент, который обычно приходится слышать по поводу установки нескольких УЗО — это просто развод на деньги со стороны исполнителя работ. Много УЗО, соответственно с вас возьмут больше за работу. Плюс, вы заплатите больше за материалы.

К тому же, оно может срабатывать и отключать электроприборы, зачем его ставить, раньше с этим никто не заморачивался и не знал никаких проблем. Все вроде бы очевидно!

Однако, почему же многие все-таки ставят несколько УЗО в своих щитах? Неужели они не видят, казалось бы очевидные вещи?

Давайте копнем глубже и попробуем разобраться.

УЗО предназначено для защиты человека от поражения электрическим током. При повреждении изоляции, токоведущих частей, при случайном прикосновении и др. УЗО отключит поврежденный участок и не позволит ударить нас электрическим током. Выходит, что УЗО все-таки нужное устройство!

Тогда сколько же их устанавливать? Одно, может быть больше?

Да, можно установить всего одно УЗО на всю квартиру и оно будет прекрасно работать. Многие так и делают. Но может возникнуть ситуация, когда во всей квартире отключится электричество. Причина этого — сработало УЗО. И так может происходить раз за разом, хотя никаких явных повреждений электропроводки и приборов нет. Наверное нельзя предупреждали, что оно будет срабатывать и отключать всю квартиру, надо было все-таки его не ставить!

Но мы не ищем простых решений и попробуем вникнуть в суть этой проблемы, и понять, почему в этом случае срабатывает УЗО?

Как мы знаем из принципа работы УЗО, оно реагирует на токи утечки. В любой электропроводке, даже новой, есть фоновые токи утечки. Их величина напрямую зависит от протяженности и разветвленности линий, качества выполненных ответвлений в ответвительных коробках и их количества, качества применяемого кабеля.

Многие современные электроприборы также при своей работе создают импульсные наводки, и если таких приборов много, то  их суммарный импульс может приводить к срабатываниям УЗО.

Для защиты человека должны применяться УЗО с чувствительностью не более 30мА. В «Руководстве по автоматическим выключателям УЗО и дифавтоматам» я показывал, что УЗО начинают срабатывать при значениях от половины величины уставки по току утечки. Т.е. УЗО с уставкой 30мА может сработать при токах от 15мА.

Выходит, что надо ставить несколько УЗО, как минимум два. Это позволит снизить суммарный фоновый ток в группе и уменьшит величину возможной суммарной импульсной помехи от работы электроприборов. Если при установке нескольких УЗО (при условии что они правильно рассчитаны и выбраны) оно сработает, то произойти это может в основном по двум причинам:

  1. Неправильно подключено УЗО;
  2. В группе произошла авария и УЗО выполнило свою защитную функцию.

Но есть еще один момент! В быту широко используются приборы, которые контактируют с водой: накопительные нагреватели, стиральные машины и др. Для защиты таких приборов рекомендуется установка более чувствительных УЗО с уставкой по току утечки 10мА. А оно технологически может срабатывать при токах от 5мА. По нормам такие УЗО предписывается устанавливать для одного прибора, подключенного отдельной линией.

В результате мы приходим к тому, что в современной квартире необходимо устанавливать минимум три УЗО: два на всю электропроводку и минимум одно на прибор, контактирующий с водой (стиральная машина, бойлер…)

Только в этом случае мы получим безопасную систему, которая максимально защитит от поражения электрическим током и возгорания.

Бонусом к такой схеме мы получим возможность проще идентифицировать источник неисправности, и возможность пользоваться работоспособной частью системы, пока выполняется поиск и устранение неисправности в аварийной группе.

А если использовать многоуровневую (многоступенчатую) диф.защиту, безопасность системы окажется еще выше!

Если вы хотите построить надежную и безопасную систему, то без применения нескольких УЗО вам просто не обойтись!

Подробное видео УЗО — одно или несколько???

elektrik-sam.info

Зачем нужен узо автомат

Перед тем, как разобраться, для чего нужен УЗО автомат, определимся с терминологией. УЗО — устройство защитного отключения. УДТ — устройство дифференциального тока. Два разных названия, но обозначают они одно и то же. Только не нужно путать с дифавтоматом (дифференциальный автоматический выключатель).

Немного истории

Первый действующий образец устройства дифференциального тока (УЗО) был изготовлен германской фирмой RWE в 1937 г. В качестве датчика использовался маленький дифференциальный трансформатор, а исполнительным элементом служило поляризованное реле. Чувствительность  устройства была 80 мА. В 1958 году доктором Биглмайером из Австрии было предложено новое решение конструкции УДТ — в устройстве были устранены ложные срабатывания от грозовых разрядов и увеличена чувствительность до 30 мА.

В 1970-х годах большинство УЗО  выпускались в корпусах типа автоматических выключателей. С начала 1980-х годов, в США, большинство бытовых устройств дифференциального тока были уже встроенными в розетки.

В СССР первое серийное устройство дифференциального тока для укомплектования трехфазного электрифицированного инструмента было изготовлено в 1966 году Выборгским заводом «Электроинструмент» по разработке ВНИИСМИ. Первое бытовое УЗО было разработано в 1974 году, но в серию не пошло. С 1982 года все учебное электротехническое оборудование, поступавшее в школы, в обязательном порядке оснащалось устройством защитного отключения. В СССР серийное бытовое УЗО начало производиться с 1988 года.  Для нужд промышленности и сельского хозяйства выпускались защиты ИЭ-9801, ИЭ-9813, УЗОШ 10.2, РУД-0,5. В настоящее время устройство используются преимущественно для монтажа в электрощите на DIN-рейку.

Назначение УЗО автомата

Зачем же нужен УЗО автомат в домашней электросети? Основная функция устройства защитного отключения — дополнительная защита от поражения электрическим током. Это проявляется в следующем :

  • Устройство дифференциального тока отключает питающую сеть при прямом прикосновении человека или животного к электрооборудованию, находящемуся под напряжением. Так, к примеру, при ремонтных работах случайное повреждение проводки и контакт с ней может привести к летальному исходу. Но если установлено УЗО, то оно сразу определит, что часть тока при контакте с человеком не вернулось и разорвет цепь.
  • Устройство дифференциального тока отключает питающую сеть в случаях повреждения изоляции проводов в электроприборах. Например, внутри стиральной машины повреждена изоляция на фазном проводе, в результате чего он коснулся корпуса. УЗО сразу отключит электричество, потому что ток, ушедший от устройства защитного отключения будет расходиться с входящим током.

Однако есть и такие ситуации, когда устройство защитного отключения не сработает:

  • Устройство дифференциального тока не сработает, если человек оказался под напряжением, но тока замыкания на землю при этом не возникло, например, при прикосновении одновременно к фазному и нулевому проводу. УЗО не может отличить протекание тока через тело человека от нормального протекания тока в нагрузке.
  • Устройство дифференциального тока зависимое от напряжения сети нуждается в питании, которое получает от защищаемой цепи. Поэтому потенциально опасной является ситуация, когда выше УДТ произошел обрыв нейтрального проводника, а линейный остался под напряжением. В этом случае устройство будет неспособно отключить цепь

Требования по установке и применению УЗО приведены в серии стандартов на электроустановки зданий МЭК 60364.

Устройство УЗО автомата

Главным компонентом УЗО является дифференциальный трансформатор. Если дифференциальный ток превысит значение отключающего дифференциального тока или равен ему произойдет размыкание электрической цепи.

Линейный и нейтральный проводники от источника питания подключаются к контактам в верхней части устройства, нижние контакты — соединяют УДТ с внутренней электросетью. При включении тумблера контакты замыкаются, и УЗО пропускает ток. Соленоид внутри устройства удерживает контакты в замкнутом состоянии после того, как тумблер отпущена. В нормальном состоянии ток линейного проводника, равен току нейтрального проводника, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора ЭДС (электродвижущая сила) отсутствует.

Ток замыкания на землю приводит к нарушению баланса в дифференциальном трансформаторе (часть тока протекает через тело человека обход трансформатора). Дифференциальный ток в первичной обмотке дифференциального трансформатора приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством, которое отключает питание соленоида и контакты размыкаются под действием силы пружины.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (тест) позволяет проверить работоспособность устройства путем пропускания небольшого тока через оранжевый тестовый провод. Тестовый провод проходит через сердечник дифференциального трансформатора, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников. Если УЗО не отключилось, значит оно неисправно и должно быть заменено.

poweredhouse.ru
