Зачем нужна карнизная и торцевая планка

23.10.2015

Просмотры: 8821

Комментариев нет

Любую, качественно смонтированную кровлю из металлочерепицы или гибкой черепицы, невозможно представить без карнизной и торцевой (ветровой) планок. Эти 2 элемента составляют важную роль в кровельной системе и их отсутствие может негативно сказаться на надежности всей кровли в целом.



Карнизная планка



Крепится к карнизу ската кровли и защищает лобовую карнизную доску от воздействия атмосферных осадков и попадания влаги в подкровельный пирог. Самый распространенный размер карнизной планки для крыши из металлочерепицы – 100 х 69 х 2000мм.





Торцевая планка



Внешне похожа на карнизную, но крепится она на каждый торец крыши и служит для защиты обрешетки от влаги. Вторым её назначением является защита от срыва листов металлочерепицы с кровли при сильных порывах ветра. Ветровая планка имеет стандартный размер 95 х 120 х 2000мм, но по желанию заказчика может быть изготовлена и в других размерах, например 135 х 145 х 2000мм.





Изготавливают данные доборные элементы из того же сырья, что и металлочерепицу. Это оцинкованная сталь толщиной от 0,4 до 0,5мм с полимерным покрытием. Для гибкой черепицы, как правило, эти планки изготавливают из стали с полимерным покрытием, имеющим повышенные эксплуатационные характеристики. Например Pural или Puretan.



Лайфхак от RSV Group. Если у Вас ограничен бюджет.



Так как карнизная планка устанавливается под металлочерепицу, а торцевая планка поверх неё, начните с покупки и установки металлочерепица + карнизная планка + конек.



Торцевую планку Вы всегда сможете докупить и установить чуть позже, но не стоит с этим затягивать надолго, во-избежание повреждения вашей кровли в связи с её отсутствием.



В RSV Group Вы можете купить металлочерепицу:





Похожие статьи

Похожие Блоги

Оставить комментарий

rsv96.ru

Зачем нужна торцевая планка? — Superfb

Как в любом важном деле, главный процесс укладки и монтажа листов металлочерепицы сопровождается установкой небольшого числа дополнительных и, на первый взгляд, незначительных элементов, без которых покрытие хоть и будет работать, но может быстро потерять значительную часть своих функций. Речь идет о боковых элементах металлочерепицы — карнизной и торцевой планках.

Основные функции торцевых и карнизных планок для металлочерепицы

Производитель настоятельно рекомендует не пренебрегать точной установкой торцевых и карнизных планок, это дает возможность сохранить качество уложенной металлочерепицы:

  • Защитить краевую и торцовую зоны от ветра и дождя;
  • Придать кровле из металлочерепицы законченный и оформленный вид готового изделия;
  • Усилить края металлочерепицы и установить барьер для насекомых и птиц.

Понятно, что вспомогательные элементы не должны выделяться по цвету или форме на общем фоне окрашенной полиэфирным покрытием металлической черепицы. Сталь толщиной 450 мкм легко режется, и при необходимости можно подогнуть руками край торцевой планки при ее монтаже на полотно металлочерепицы.

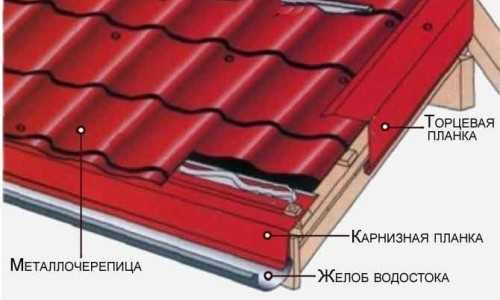

Установка торцевой и карнизной планки на скат из металлочерепицы

Основное отличие между торцевыми и карнизными планками заключается в последовательности их установки. Накладки карниза устанавливаются после монтажа гидроизоляции перед укладкой первого основного ряда металлочерепицы. Для торцевой планки обязательным условием монтажа является полная укладка всех листов металлочерепицы и выполнение установки фронтальной планки.

Как ставится карнизная планка для металлочерепицы

Благодаря специфической форме карнизную планку элемент сложно спутать с коньковой накладкой или торцевой планкой. По форме он напоминает желоб, края которого выгнуты под углом. Две плоскости карнизной планки соединяются между собой под углом в 110о, более широкая полка имеет размер 108 мм, более узкая шириной 70 мм. На нижней полке, которая после установки на стропила должна будет заходить краем в водосточный желоб, выполнена отбортовка шириной 15 мм. Такая конструкция позволяет получить ровный и жесткий нижний край планки, сохраняющий линию даже под давлением потока дождевой воды.

Для удобства установки планка выполняется в виде фрагментов или отрезков по 60- 65 см длиной.

Верхний край планки настилается на гидроизоляцию. Нижний край выводится в приемник водосточного желоба. Благодаря такому устройству вся влага, стекающая с кровли, неминуемо попадет в водосборный желоб. При этом даже в сильный дождь не попадут на деревянные элементы обрешетки и стропил.


Существует две разновидности установки планки. В первом случае гидроизоляцию выводят под накладной планкой карниза и крепят к специальному стоку – капельнику, по которому конденсат из вентканала стекает и скапывает вниз.

Во втором случае нижний край полотна гидроизоляции выводят из-под обреза листа металлочерепицы на плоскость карнизной планки. В этом случае конденсат по плоскости планки перетекает в водосточный желоб.

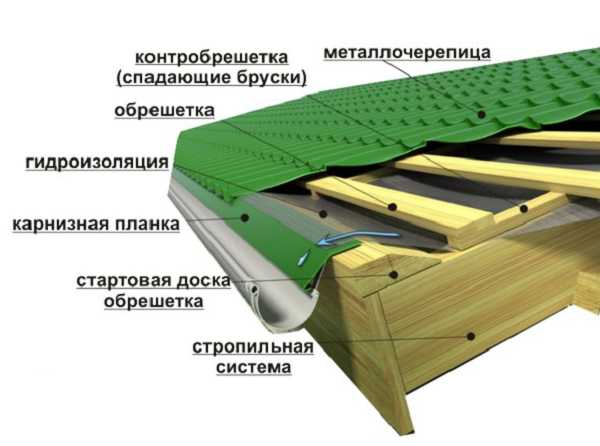

Установка планки карниза выполняется в несколько этапов:

  1. К стропилам крепится стартовая доска обрешетки или лобовая доска. В нижней части укладывается вторая часть опорной системы, на которую в дальнейшем будет опираться подшивка карниза. В некоторых случаях вместо лобовой доски на торцы стропил нашивается карнизная доска, к которой и крепятся опорные крюки водосточных желобов;
  2. Выкладывается гидроизоляция, устанавливаются крепления водостока. Далее поверх креплений и русла водосточного желоба выкладываются внахлест отдельные фрагменты карнизной накладки. Крепление выполняется саморезами через каждые 40 см длины.

После установки карнизного элемента можно переходить к креплению металлочерепицы.

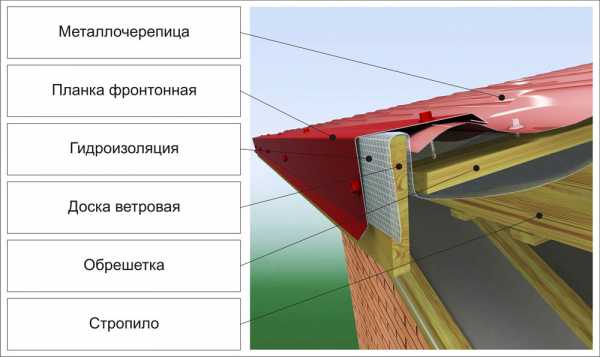

Установка планки торцевой для металлочерепицы

В обиходе торцевую планку называют еще ветровой планкой. Металлопрофильный лист, как никакой другой кровельный материал, очень чувствителен к порывам ветра из-за высокой жесткости листа и его легкости. Порывы ветра, задувающие в щель вентиляционного зазора между гидроизоляционным полотноми листом металлочерепицы, способны расшатывать и поднимать из обрешетки даже прочные гвоздевые крепления.

Торцевая планка представляет собой штампованный гнутый уголок или П-образный профиль из тонколистового металла. Устанавливают торцевую планку после выполнения укладки металлочерепицы в полном объеме.

Чтобы накладка надежно закрывала боковую щель, потребуется, как минимум, две лини опоры для торцевой накладки. Поэтому на первом этапе вдоль по скату набивается деревянный брусок, сечением 40х40 мм, его набивают на самом краю торца обрешетки. На брус будет опираться горизонтальная полка торцевой накладки.

Чтобы торцевая накладка сидела на брусе «внатяжку», расстояние линии укладки бруса от края обрешетки подбирают опытным путем, исходя из толщины фронтальной доски. Для этого необходимо приложить заготовку доски к торцу и уложить брус, по приложенной сверху торцевой планке отмечают оптимальное расположение бруса, после чего его прибивают гвоздями вдоль всего ската.

Далее необходимо подобрать высоту подъема верхнего края фронтальной доски над уровнем прибитого бруса. Делается это для того, чтобы после монтажа горизонтальная поверхность торцевой планки совпадала с плоскостью ската кровли и металлочерепицы. Если фронтальную доску не выровнять по высоте, плоскость торцевой накладки будет выглядеть перекошенной. Зачастую поверхность фронтальной накладки приходится неоднократно подрезать, так, чтобы линия крепления к обрешетке проходила по оси доски.

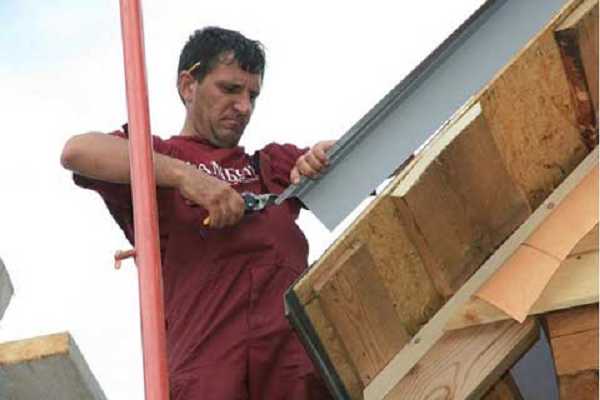

Первый отрезок торцевой планки необходимо аккуратно подрезать так, чтобы край плотно заходил на фронтонную доску. Далее полка аккуратно отгибается, после чего вся торцевая планка укладывается на подготовленное основание из фронтонной доски и бруса. При этом угловые кромки и широкая полка будут работать, как пружина, и плотно прижиматься к поверхности бруса и фронтальной доски.

Укладку накладки начинают с нижней части ската кровли. Каждый последующий элемент выкладывается подобно металлочерепице, с нахлестом в 4- 5 см на верхний край предыдущего отрезка планки. Крепление выполняется двумя рядами саморезов. Первый ряд закручивается в тело фронтальной доски, второй ряд крепится по горизонтальной поверхности накладки в толщу опорного бруса. В торце планки устанавливают заглушку и также крепят саморезами с боковых сторон.

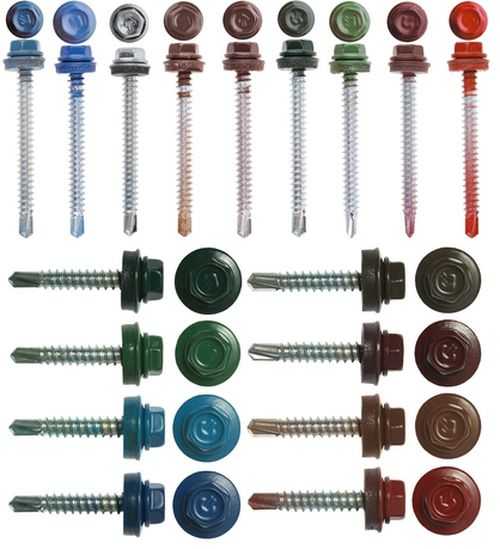

После монтажа все линии реза и стыки, головки саморезов следует аккуратно обработать аэрозольным лаком, изолирующим открытый металл.

Назначение

Торцевая планка, несомненно, придает кровле завершенный вид, но намного важнее ее защитная функция. Она оберегает крышу от многих напастей:

  1. Попадание атмосферных осадков в подкровельное пространство, что приводит к намоканию древесины и утеплителя.
  2. Порывы сильного ветра, загоняющие под профнастил мусор, снег. Боковой ветер изменяет температурный и влажностный режим внутри чердачного помещения.
  3. Проникновение под покрытие птиц и мелких животных. Они портят кровельные материалы, провоцируют возникновение неприятного запаха, увеличивают вероятность заражения микробами и грибками.
  4. Сильный ветер может и вовсе оторвать листы профнастила.

Поэтому и названий у нее много: фронтальная планка подчеркивает внешний облик, ветровая защищает от ветра, торцевая обозначает края покрытия.

Конструктивные особенности

Как правило, ветровая планка изготавливается из того же материала, что и профилированный настил. Производители профнастила предлагают при заказе материалов сразу же приобрести завершающие детали (доборные элементы). Они имеют гнутую форму и окрашены в тон кровельного покрытия. Торцевая планка изготавливается из оцинкованного металла с окрашивающим покрытием. В качестве красящего слоя применяются такие виды покрытия:


  • Полиэстер (на основе органических полимерных веществ).
  • Пурал (на полиуретановой основе с полиамидом).
  • Пластизол (ПВХ и пластификаторы).
  • Лакокрасочные.
  • PVDF (фторсодержащие полимеры).

У цветного покрытия существуют защитные функции, оно повышает стойкость к воздействию таких факторов, как атмосферные осадки, агрессивная экология, УФ излучение.

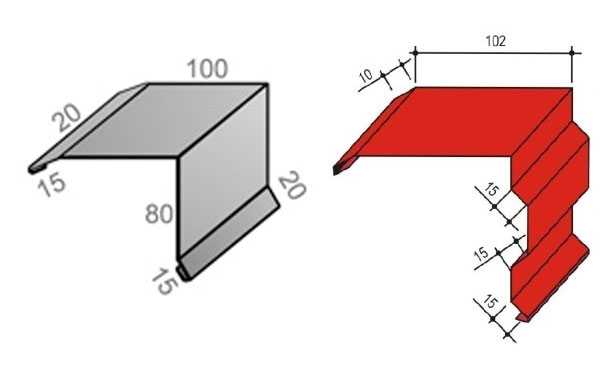

Предлагаемые размеры фронтальной планки: длина 2–2,5 м, ширина 250, 312 мм, толщина 0,5–0,55 мм. Форма детали может быть прямой или фигурной. Для придания жесткости детали края имеют двойной подгиб. Толщина торцевой планки может иметь разные размеры — от 0,4 до 1 мм. Но толщина в 0,5–0,55 мм является наиболее подходящей, так как деталь получается достаточно прочной и при необходимости легко изгибается.

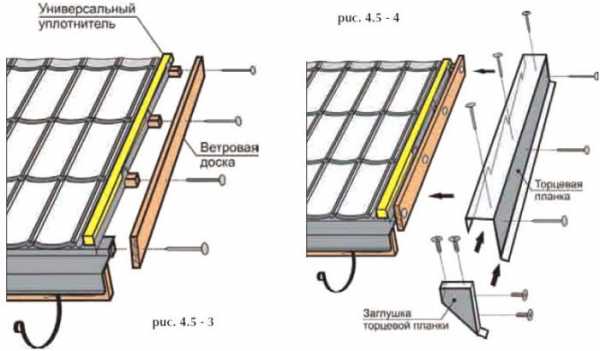

Правила установки

Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:


  1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
  2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.

  1. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
  2. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.

Для заполнения зазора можно применять следующие виды уплотнителя:


  • универсальный самоклеящийся;
  • универсальный саморасширяющийся (ПСУЛ).

Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:

  1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
  2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.

  1. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:


superfb.site

Что такое торцевая планка для металлочерепицы — 1pocherepice.ru

Одной из важных деталей в крыше является торцевая планка для металлочерепицы. На данный момент металлочерепица является бесспорным лидером на рынке кровельных материалов. Однако для нормального обеспечения функционирования кровли необходима установка большого количества мелких деталей. Торцевая планка для металлочерепицы позволяет защитить кровлю от задувания ветра и попадания осадков снизу и придает законченный вид кровле.

Монтаж листов металлочерепицы.

При этом важно установить такие планки по всему периметру кровли согласно правилам их установки.

Ведь защищая кровлю от задуваний осадков, они существенно продлевают срок эксплуатации крыши, ведь наличие влаги в подкровельном пространстве существенно ускоряет процессы гниения стропильной системы и ржавления металлочерепицы. Несмотря на всю значимость планки, ее установка достаточно проста и вполне осуществима своими руками. Описание того, как монтируются торцевые планки и их конструкция и материал изготовления будут приведены в данном материале.

Описание, достоинства и недостатки

Поскольку торцевые планки являются важными элементами кровли, то стоит остановиться подробнее на ее описании. Начать стоит с того, что подобный элемент занимает незначительную площадь и устанавливается с торцов скатов металлочерепицы (как понятно из названия), при этом они выполняют важные защитные функции кровли, не допуская повреждений кровельного покрытия и теплоизоляционного «пирога».

Такие элементы часто изготавливаются так же, как и сама металлочерепица, по той же технологии.

Металлопрофиль из катанной стали имеет оцинкованное покрытие толщиной не менее 0,5 мм.

В качестве основы используется металлопрофиль из катанной стали. Он имеет защитное оцинкованное покрытие, толщина используемого листа должна быть не менее 0,5 мм. Поверх листа должно быть нанесено полимерное защитное покрытие, как и на основных листах металлочерепицы. Наиболее часто выпускаются торцевые планки (их еще называют ветровыми) с защитным покрытием из полиэстера либо из пластизола. Если основные листы металлочерепицы изготавливаются с применением технологии композитного материала, то для такой металлочерепицы рекомендовано применение торцевой планки с базальтовым покрытием (напыление в виде крошки).

Профиль планки имеет форму буквы «Г», которая крепится малым концом к торцам скатов. На концы планок обычно одеваются заглушки. Такая форма позволяет защитить подкровельное пространство от задувания.

Есть достоинства и недостатки торцевых элементов. К плюсам можно отнести следующее:

  • снижение давления (ветряной нагрузки) на крышу, что не позволит сорвать покрытие;
  • не допускает попадание влаги в подкровельное пространство;
  • прочность материала и планки в целом;
  • конструкция обеспечивает защиту не только покрытия, но и стропильной системы.

К недостаткам относят:

  • необходимость сложных подготовительных работ;
  • процесс установки хоть и простой, однако достаточно трудоемкий, что существенно увеличивает время работы;
  • необходимо строго соблюдать правила техники безопасности, поскольку работать с торцами скатов неудобно и опасно.

После описания конструкции и материала торцевых планок стоит перейти к рассмотрению вопроса их назначения (для получения полного представления об этом элементе).

Вернуться к оглавлению

Предназначение торцевых элементов

Предназначение карнизных, торцевых и ветровых планок для металлочерепицы.

Торцевые планки, как уже было сказано выше, являются продольными элементами кровельного покрытия (металлочерепицы), основной функцией которых является защита брусьев стропильной системы и досок обрешетки от намокания при атмосферных осадках и ветре.

В результате чего не происходит попадание воды и влаги в подкровельное пространство и чердачное помещение.

Крепление планки осуществляется к боковым торцам скатов кровли аналогично креплению карнизных планок (эти планки очень похожи как по форме, так и по назначению, разница заключается только в месте крепления). При этом происходит перекрытие торцов скатов. После перекрытия торца такая планка делает недоступным попадание воды и влаги на обрешетку, стропильную систему, утепляющие слои, существенно снижает ветряную нагрузку на металлочерепицу. Именно защита кровли от срывания при сильном ветре и позволила «в народе» назвать торцевую планку ветровой.

Вернуться к оглавлению

Подготовительные работы перед монтажом

Прежде чем начать монтаж торцевых планок, стоит произвести некоторые подготовительные работы. Для монтажа планки необходимо, чтобы стропильная система была собрана и закреплена.

Далее на стропильную систему следует установить теплоизоляционные и влагоизоляционные слои (так называемый изоляционный пирог). Его монтируют следующим образом: на обрешетку крепят пароизоляционную пленку, в ячейки обрешетки укладываются листы утеплителя, затем уложенный утеплитель закрывается мембраной.

Крепление ветровой планки на кровле.

После того как изоляционный пирог готов, набивают обрешетку. При этом важно набить лобовые доски на торцах скатов. Именно к ним крепятся торцевые планки. Стоит отметить, что все деревянные части должны быть предварительно обработаны защитными жидкостями: антигрибковой (антисептической), «Аквастопом», грунтовкой, после обработки они должны высохнуть. Немаловажным моментом является и то, что лобовые доски должны быть ровными. Крепить лобовые доски можно либо с помощью гвоздей (из оцинковки или нержавейки), либо при помощи саморезов. Последний вариант более предпочтителен, поскольку обеспечивает большую прочность. При этом длина саморезов должна быть минимум на 1/3 больше, чем суммарная толщина лобовой доски, стропил и обрешетки.

Некоторые мастера для крепления лобовых досок предусматривают специальные пазы в стропилах. Это не является ошибкой, более того, существенно повышает прочность крепления. Иногда для усиления конструкции, вдобавок к уже смонтированным лобовым доскам, монтируют дополнительные торцевые доски, которые крепят поверх обрешетки.

После монтажа лобовых досок производят обшивку фронтона. Для этого может использоваться любой материал, например, доски, брус, пластиковые панели, кирпичи и т.д. Рекомендуется усилить всю конструкцию установкой опорных брусьев.

Стоит также отметить, что лобовые доски не должны выступать за торцы скатов. Далее производят укладку металлочерепицы на кровлю.

Вернуться к оглавлению

Работы по установке торцевых планок

Когда укладка металлочерепицы завершена, то следует перекрыть торцы кровли. Монтаж торцевой планки позволяет это сделать. Она позволит защитить подкровельное пространство от влаги и ветра.

Установка торцевых планок должна происходить следующим образом. Первая планка укладывается снизу ската и должна полностью закрывать нижний конец (иногда ее делают так, чтобы она на несколько сантиметров выступала за конец торца ската). При этом планка устанавливается выше, чем уровень обрешетки (высота должна быть примерно равной одной волне). При укладке следует обеспечить полное перекрытие угла торца кровли планкой (при этом следует помнить, что если обрешетка была набита неровно, то это может вызвать изгибы, что нехорошо. Поэтому важно набить обрешетку ровно).

После чего происходит фиксация планки саморезами. Крепление осуществляется как сверху планки, так и сбоку. Верхний саморез фиксирует не только планку, но и лист металлочерепицы. Рекомендуется располагать саморезы в шахматном порядке (так, чтобы боковые не были на одной ровной вертикальной линии с верхними). Это существенно повышает прочность крепления. Количество точек крепления зависит от ветровой нагрузки. Рекомендованный шаг для верхних точек составляет 30 см, для боковых 20 см (некоторые производители металлочерепицы имеют свою систему крепления, поэтому расстояния могут изменяться). После укладки первой планки укладываются следующие (при этом идут снизу вверх). Верхняя планка должна быть смонтирована внахлест (он должен составлять минимум 5 см) так, чтобы конец нижней планки оказался под верхней. Аналогичным образом укладываются все остальные планки.

Стыки планок с металлочерепицей (после их монтажа) рекомендуется загерметизировать. Для этого применяют специальный утеплитель и силикон.

Правильная укладка планок и металлочерепицы позволит существенно увеличить срок эксплуатации кровли, а также предотвратит срыв покрытия при сильном ветре.

1pocherepice.ru

Ветровая планка на крышу для кровли: размеры торцевой доски

Завершающим этапом кровельных работ обычно считается монтаж доборных элементов. У них имеется две основные функции: защитная и декоративная. К ним относятся такие детали как различные примыкания, конек, уголки, переходники, ендовы, отливы, желоба и так далее. Среди одних из важнейших таких дополнений стоит выделить ветровые планки, которые также часто называют торцевыми, фронтовыми, завершающими, тем самым разъясняя предназначение данных элементов. Поэтому стоит знать, для чего нужна торцевая планка, что она из себя представляет и какие у нее есть особенности.

Функции торцевой планки

Зачем нужна торцевая планка? Ветровая планка на крышу является фасонным доборным элементом, который используют при возведении кровли. Это уголок, одна его крепёжная полка прикрепляется к обрешетке, другая выполняет защитную функцию для свеса крыши от ветра, попадания снега и влаги. Торцевая планка изготовляется из оцинкованной стали высокого качества с покрытием из полиэстера или пурала. Некоторыми производителями выпускаются фасонные элементы с применением каменной крошки. У данной части кровельного пирога есть следующие функции:

Рекомендуем к прочтению:

  • Защита от ветра. В ветреных районах боковые порывы ветра зачастую способны сорвать или деформировать кровельный материал. Постоянная ветровая нагрузка приводит к нарушению целостности незащищенных краев покрытий. Установка торцевой планки предотвращает порчу крыши и не дает воздуху задуваться под обрешетку.
  • Защита кровельного и фронтонного свеса от попадания влаги. Сверху крышу защищает кровля, но дождевая и талая вода иногда может проникать в стропильный каркас снизу. Из-за этого обрешетка и стропила намокают, что способствует потере полезных качеств даже обработанной антисептиком древесины. Ветровые доски на крышу не позволяют пропускать воду, сохраняя тем самым деревянные элементы конструкции от ускоренного износа.
  • Эстетическая. Правильно подобранные в тон к основному цвету кровли торцевые планки легко скрывают неряшливые края покрытия крыши, а также помогают оптимально ровно подшить свесы софитами либо сайдином.

Важно! В качестве торцевой планки для кровли иногда используют гнутый металлопрофиль, который заметно дешевле. Купить его можно практически в каждом магазине стройматериалов, но вот цветовая гамма и обычные размеры у таких изделий достаточно ограничены.

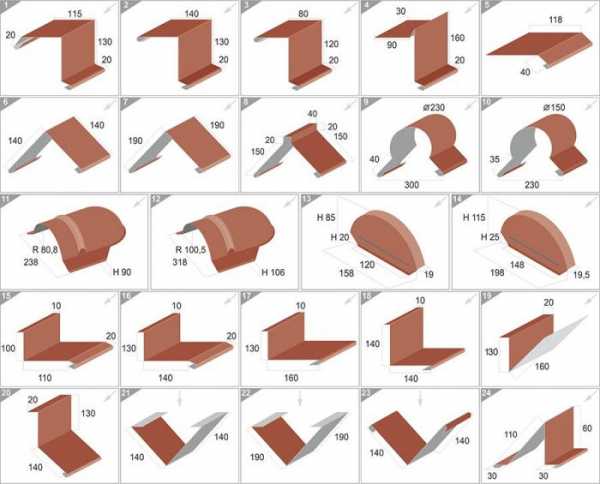

Виды и технические характеристики ветровых планок

Согласно действующим строительным нормам при обустройстве крыш необходимо выполнять крепление ветровых планок. Устанавливают их по всему периметру конструкции кровли. Имеются следующие разновидности данных планок:

  • Карнизная (лобовая) планка. Монтируется на обрешетку вдоль свеса перед установкой водостока и настилом кровельного материала. Карнизная планка представляет собой выполненный из оцинкованной стали уголок с покрытием из полимера, имеющий прямые крепежные полочки.
  • Торцевая (фронтовая) планка. Это уголок, у которого одна из крепежных полок прямая, а у другой рельеф волнистый, как у профнастила. Торцевая планка крепится на свесы крыши со стороны фронтонов. Она полностью закрывает собой доску торца. У некоторых моделей есть капинос для отвода воды.
  • Коньковая планка. Бывает овальная, прямоугольная, прямая. Имеются модели со специальным вентиляционным зазором, служащим для улучшения циркуляции воздуха в кровельном пироге.

Ветровые фасонные элементы имеют стандартную длину в 2 метра, но полезная их длина обычно составляет на 5-10 см меньше. Производителями ветровых планок выпускаются модели 4х6 и 9х15 см.

Рекомендуем к прочтению:

Важно! Опытные кровельщики рекомендуют крепить узкую ветровую планку размером 4х6 см на плоских кровлях и в регионах с небольшой ветровой нагрузкой. Для скатных конструкций, независимо от уклона, больше подходит широкая ветровая планка.

Монтаж ветровой планки

Торцевую планку несложно установить собственноручно даже без особого опыта в строительных работах. Нужны для этого лишь кровельные саморезы с уплотнителями из резины, штук 6 на одну планку, герметик, шуруповерт и для подрезки ножовка по металлу. Особенности крепления элементов зависят непосредственно от места монтажа:

  • Установка фронтовой планки. К данной процедуре приступают в конце кровельных работ. Верхняя крепежная полка такой планки подбирается в зависимости от высоты волн и профиля покрытия. Крепится она через материал кровли сверху к торцовой доске и обрешетке каркаса с шагом около 40 см. Здесь лучше всего использовать кровельные саморезы с шайбой из полиуретана или резины.
  • Установка карнизной планки. Ветровая планка на карнизные свесы устанавливается до оборудования водостока и укладки кровельного покрытия. Шаг также составляет около 40 см, нахлест – 5-10 см. Во время монтажа гидроизоляционную пленку, укрывающую обрешетку, поднимают и кладут поверх планки. При правильно выполненной установке данная планка будет плотно прижиматься к внутренней части водосточного желоба, что предотвратит всяческое попадание влаги на стропила.

Для обеспечения дополнительной изоляции стыков кровли и ветровых планок используют специальные уплотнители, силиконовый герметик либо строительный скотч. По мнению большинства мастеров, лучше всего здесь подходит специальный уплотнитель, который повторяет рельеф профлиста, потому что его срок эксплуатации не ограничен. При выборе торцевой планки для металлочерепицы обычно выбирают тонкий стальной лист толщиной около 0,5 мм. Сейчас в интернете можно найти множество фото и видео по установке ветровых досок на крышу, так что осуществить монтаж этой части конструкции крыши можно своими руками, соблюдая все необходимые этапы и нормы данного процесса.

build-experts.ru

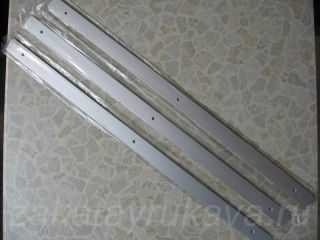

Установка торцевой планки на кухонную столешницу

Обычная кухонная столешница, применяемая в большинстве кухонных гарнитуров, представляет собой лист ДСП, покрытый сверху специальным износостойким пластиком. Низ и торцы столешницы не имеют такого покрытия. Если низ столешницы скрыт от глаз и не должен иметь каких-либо специальных покрытий, то торцы столешницы нуждаются в обработке по нескольким причинам: защита от воды, сильного нагрева (от варочной плиты), декоративная функция. Обрабатывают торцы двумя способами: клеят специальную кромку для столешницы, либо устанавливают металлическую торцевую планку. Рассмотрим подробно второй способ.

Инструменты и материалы, необходимые для установки торцевой планки:

  1. Крестовая отвертка №1.
  2. Сверло по металлу диаметром 8 мм (при необходимости).
  3. Сверло по металлу диаметром 4,5-5,0 мм (при необходимости).
  4. Ножовка по металлу.
  5. Напильник с мелкими насечками.
  6. Герметик силиконовый прозрачный (бесцветный).
  7. Саморезы 3,0x16 мм (по 3 шт. на каждую торцевую планку).

Чтобы правильно установить торцевую планку на столешницу, во-первых, необходимо правильно выбрать саму торцевую планку. Торцевые планки отличаются по высоте, то есть толщине столешницы, для которой они предназначены (28 или 38 мм), радиусу закругления свеса (3 или 6 мм) и типу покрытия планки (матовое или глянцевое).  Иногда встречаются "левые" и "правые" торцевые планки для монтажа соответственно на левый и правый торец столешницы (сейчас почти все торцевые планки производятся универсальными, устанавливаются на любую сторону). Ниже но фото можно увидеть весь несложный процесс монтажа торцевой универсальной планки на столешницу толщиной 28 мм. Главное - хорошо обработать торец столешницы силиконовым герметиком, аналогично обработке среза столешницы при установке мойки.



Шаг 1. Очистка торца столешницы от пыли, нанесение силиконового герметика.

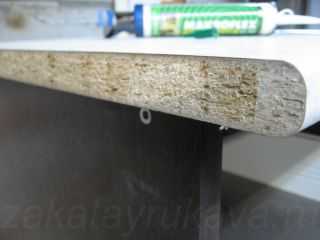

Торец столешницы очищен от пыли.

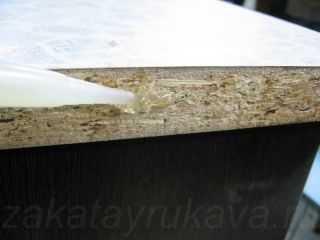

На торец столешницы наносим силиконовый герметик. Покрываем весь торец равномерным слоем.



Шаг 2. Нанесение силиконового герметика на торцевую планку, крепление планки саморезами.

На Г-образный бортик наносим полоску герметика. Прикладываем планку к торцу столешницы, выравниваем планку заподлицо с передним свесом столешницы (допускается выступ планки не более 1 мм) и придавливаем планку вниз так, чтобы бортик плотно прижался к пластику столешницы (из-под бортика должен выдавиться герметик).

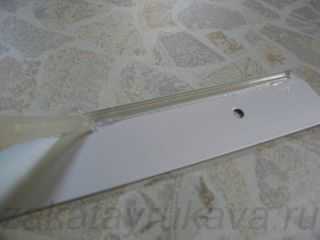

На бортик планки наносим силиконовый герметик.

Если отверстия на торцевой планке имеют недостаточную ширину зенкования под шляпку самореза (обычно так и бывает), то необходимо аккуратно (с помощью сверла диаметром 8 мм) расширить зенковку так, чтобы саморез утапливался заподлицо. Закручиваем все саморезы по очереди, следим за тем, чтобы планка не сдвинулась с места.

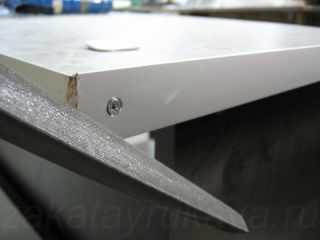

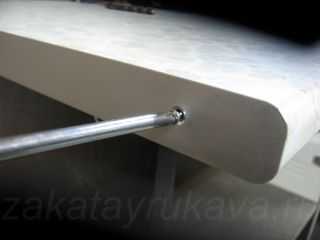

Прикручиваем планку саморезами 3,0x16 мм.



Если торцевая планка устанавливается на столешницу меньшей ширины (меньше стандартных 600 мм), то необходимо просверлить дополнительные (новые) отверстия в нужным местах сверлом 4,5-5,0мм, с последующей зенковкой.



Шаг 3. Обрезка планки, финишная обработка.

С помощью ножовки по металлу, обрезаем планку заподлицо с задним свесом столешницы. Обрабатываем срез напильником. Удаляем чистой тряпочкой излишки герметика со всех сторон.

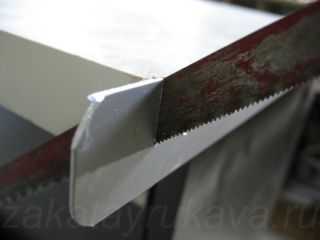

Отрезаем планку ножовкой по металлу.


Обрабатываем срез планки напильником.


Срез планки обработан.

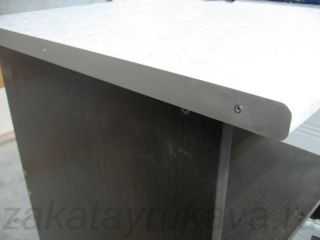

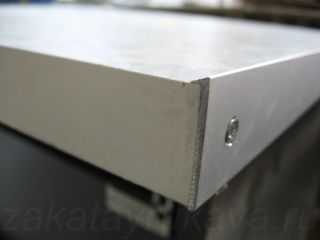

Торцевая планка установлена.



Ждать отверждения герметика не обязательно, эксплуатировать столешницу можно сразу. Торец столешницы надежно защищен металлической торцевой планкой от воды, высокой температуры и механических повреждений.

Похожие статьи:

zakatayrukava.ru

Как осуществляется монтаж торцевой планки для мягкой кровли?

Монтаж торцевой планки для гибкой кровли осуществить достаточно просто. Для этого не нужно обладать какими-либо особенными знаниями, достаточно при выполнении работ соблюдать технологию.

Для чего нужна торцевая планка для мягкой кровли?

Данный элемент выполняет защитную функцию. Его устанавливают на проблемных участках кровли.

Если монтаж был осуществлён правильно, то торцевая планка будет надежно защищать крышу от разрушений и различных механических воздействий в период эксплуатации.

Что учесть перед монтажом?

Рекомендации:

  1. Монтаж торцевой планки следует осуществлять непосредственно после того, как лобовая доска надежно закреплена.
  2. Для крепления стропильной доски следует использовать оцинкованные гвозди, так как они не подвержены атмосферным явлениям.
  3. Основу (лобовую доску) необходимо устанавливать как можно ровнее. Это упростит укладку карнизной планки.
  4. Для подшивки основания кровли используют профнастил/шпунт. В качестве 2-й опоры вступает закрепленный к стене брус.
  5. Кронштейны водостока крепят перед тем, как приступить к отделке карниза.
  6. Обшивку фиксируют с помощью саморезов поверх кронштейнов.
  7. Планки при наращивании укладывают внахлест на 1 см.

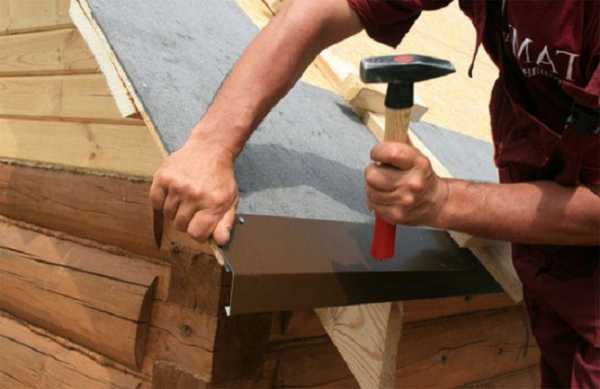

Монтаж торцевой планки своими руками

Данный доборный элемент закрепляют непосредственно после установки гидроизоляционного слоя и кровельного покрытия. Следует отметить, что сегодня ветровая планка для мягкой кровли является незаменимым элементом.

По конструкции схожа с карнизной, за исключением того, что устанавливают ее на боковой, торцевой участок на кровельных скатах.

Покрытие торцов обеспечивает надежную защиту каркасу от воздействия влаги, а также оберегает настил кровли от срыва под сильными порывами ветра.

Технологи установки торцевой планки на мягкую кровлю своими руками:

  1. Прежде, следует еще раз отметить, что устанавливают торцевую планку непосредственно на гидроизоляционный слой. Об этом не нужно забывать.
  2. Устанавливают ее выше, чем находится обрешетка, но в соответствии с высотой волны профиля.
  3. Для предотвращения проникновения влаги под металлочерепицу, края планки отбортовывают вверх. При этом торцевой угол должен быть целиком перекрыт.
  4. Крепеж осуществляют путем использования саморезов. Фиксацию проводят с шагом в 0,4 м по бокам и сверху.
  5. Листы наращивают внахлест до пяти сантиметров.
  6. Чтоб повысить герметичность шва можно между деталью и покрытием проложить какой-нибудь утеплитель.

В заключение

Торцевая планка для мягкой крыши – неотъемлемой элемент конструкции. Она необходима для предотвращения попадания влаги под кровлю.

Для того, чтобы кровля получилось надежной и долговечной необходимо правильно выполнять все работы на каждом этапе ее возведения. При этом не следует забывать о важности таких доборных элементов, карнизная и торцевая планки, а также планка примыкания. Помните, именно от их монтажа во многом зависит надежность/герметичность крыши.





www.proma-msk.ru

Торцевая планка для металлочерепицы | Используемые материалы

Когда попадаешь в район новостроек, то удивляет многообразие архитектурных форм и, конечно, что ни строение, то новая крыша.

В каждой есть свои индивидуальные черты или излом, или какая-то особенность, что отсутствует у соседа. Это радует, потому что каждое жилье должно иметь свое лицо. Семьи, для которых строятся эти дома, тоже все разные.

Для чего нужна торцевая планка для металлочерепицы

На смену керамической черепице приходят в современное градостроение новые кровельные материалы. Металлочерепица – представитель одного из них. Она изготовляется из листовой оцинкованной жести толщиной 0,5 – 0,7 мм. Листы пропускаются через профилирующие валы, и они приобретают волнистость, а после обработки штампами на них добавляются поперечные волны.

Остается провести химико-москательные работы, и внешне металлочерепицу почти не отличишь от традиционной керамической черепицы. После настила металлочерепицы край листов остается открытым. Чтобы придать кровле эстетичный вид монтируется торцевая планка для металлочерепицы, служащая также защищать обрешетку и утеплитель от атмосферных осадков. При сильных порывах ветров крыша будет защищена этой планкой, поэтому ее еще называют ветровой.

Монтаж торцевой планки

Прежде всего, должна быть закреплена торцевая доска. Торцевая планка крепится шурупами - саморезами в волну металлочерепицы, проходящую по краю торца крыши. Крепить надо в каждую вторую поперечную волну. Это будут самые высокие точки над обрешеткой, длина шурупа должна быть 80 мм. Шуруповерт надо настроить так, чтобы резиновая прокладка под головкой шурупа была сжата, но не деформировалась. Нельзя допускать проворота шурупа в доске обрешетки, иначе крепление потеряет свою эффективность.

Установить унитаз с Indeal достаточно просто, но, чтобы не упустить мелкие ньансы, лучше доверить решение этого вопроса специалистам.

При креплении торцевая планка для металлочерепицы будет ложиться без деформации, потому что все точки крепления находятся на одинаковом расстоянии. Крепить планку к торцевой доске надо саморезами длиной 28 мм. Сначала необходимо сделать разметку, чтобы крепеж выглядел аккуратно, шаг должен быть не более 80 мм.

Торцевая планка установлена снизу вверх с помощью шурупов-саморезов, по длине планка идет внахлест от 50 – 100 мм, стык между металлочерепицей и планкой, необходимо герметизировать. Срезы листов настила надежно прикрывает торцевая планка для металлочерепицы, в нашем случае она используется и для украшения фасада, прикрывая лобовую доску, крыше придается завершенность.

adonisltd.ru
