Короба для проводки: характеристики и монтаж электропроводки

Сейчас каждое жилое помещение оснащается системой электрического снабжения. При этом её монтаж может проходить по двум направлениям. Она может быть скрытой, когда все провода спрятаны в стены комнат и открытой, где используют короб для проводки.

Они предназначены для того, чтобы спрятать от внешнего глаза провода и при этом обеспечить безопасную эксплуатацию их на протяжении длительного времени.

ОГЛАВЛЕНИЕ

• Что такое короб для электрической проводки
• Виды коробов
  • Металлические
  • Деревянные
  • Пластиковые
• Монтаж короба

Что такое короб для электрической проводки

Ранее в основном электрические провода монтировали в стены. Впоследствии это вызывало немало неудобств. При проведении ремонтных работ скрытых участков электрического снабжения жилых помещений приходилось вскрывать всю проводку, что нарушало целостность стены.

Теперь же нет необходимости выполнять такие действия для скрытой системы благодаря использованию специальных коробов для открытой проводки.

Короб для проводки представляет собой изделие прямоугольной или квадратной формы в сечении имеющее разные размеры в длину.

Состоит оно из двух частей.

1. Основание короба. Эта часть представляет собой половину изделия, которая имеет основание и боковые стенки. На его основании могут быть предусмотрены специальные отверстия для крепления короба к стене и последующей разводки. Если их нет, то необходимо при монтаже самому проделывать отверстия в нужных местах.

На боковых стенах конструкции находятся специальные выступы. Они располагаются в самом верху и служат в качестве специального «замка» для крепления верхней части короба.

2. Верхняя часть короба. Она имеет конструкцию схожую с основание. При этом боковые стены на своих внутренних краях имеют небольшие углубления, которые необходимы во время крепления данного элемента к основанию короба. Верхняя часть элемента представляет собой гладкую поверхность, которая иногда может иметь различные узоры.

После выполнения всех работ верхняя часть устанавливается на основание и небольшим нажатием происходит фиксация «замков».

Размеры короба в сечении, а так же его форма зависят от вида провода, который будет использоваться при осуществлении разводки в квартире или частном доме, а так же наличия ответвительных участков цепи.

Виды коробов

На рынке материалов представлено большое множество изделий, которые различаются по нескольким направлением.

Есть несколько видов материалов, из которых происходит изготовление современных коробов под электропроводку в открытом исполнении.

Металлические

Их изготавливают из металла. При производстве используют специальные марки, которые менее подвержены воздействиям различных внешних факторов. Главным преимуществом данного вида есть его высокая прочность, что практически исключает возможность повреждения открытой электрической проводки с помощью ударов.

Среди недостатков данного типа короба для электропроводки можно выделить невысокую электрическую безопасность материала. Все провода, должны иметь хорошую изоляцию. Если этого не сделать, то будет высока вероятность повреждения изоляции в течение времени и подачи напряжения на корпус. При этом данный элемент из устройства защиты проводов превратиться в элемент возможного поражения человека током.

Так же металлические изделия не рекомендуется устанавливать в помещениях с повышенной влажностью. Вследствие постоянного воздействия воды они могут раньше времени выйти из строя из-за коррозии металла.

При монтировании системы открытой электрической проводки данный вид коробов необходимо разрезать с использованием специального инструмента (ножницы по металлу или ножовка), а так же делать отверстия, в основании изделия прибегая к помощи ручной или электрической дрели.

загрузка…

Такие работы тоже можно отнести к дополнительным неудобствам при использовании металлических элементов для электропроводки, особенно при обустройстве ответвительных участков.

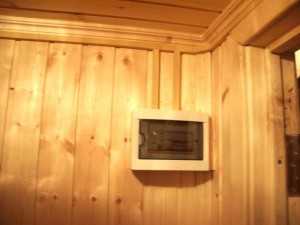

Деревянные

Данный тип изделий имеет массу положительных свойств. Прежде всего, они изготавливаются из экологически чистого природного материала – дерева. Так же не проводит электрический ток и обладают высокой степенью безопасности.

К основным недостаткам относиться возможность быстрого выхода из строя вследствие неправильной эксплуатации изделия. Например, дерево подвержено разрушительному действию из-за влаги.

Их дополнительно стараются обрабатывать материалами повышающими стойкость элемента к вредному воздействию влажного климата. Это позволяет повысить надёжность, но полностью не устраняет данный фактор.

Ещё одним из недостатков является высокая степень горения материала. При возникновении короткого замыкания, может возникнуть возгорание изделия, которое впоследствии станет причиной пожара в помещении.

Поэтому изделия обрабатывают и специальными несгораемыми смесями, они значительно повышают их устойчивость к действию огня.

Для монтажа изделия необходимо использовать ножовку по дереву, а так же электрическую или ручную дрель, чтобы проделывать в нужных местах основания отверстия для крепления его к стене.

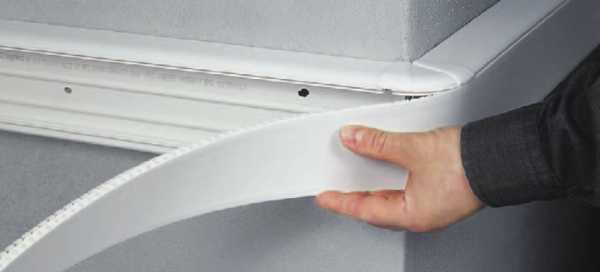

Пластиковые

Данный тип изделия сейчас имеет наибольшее распространение. Этому есть ряд объективных причин.

1. Дешевизна материалов, из которых изготавливаются изделия.
2. Наличие современных технологий позволяющих изготавливать их в больших количествах.
3. Большая устойчивость материала к воздействию различных факторов (кислоты, огонь, влага и другие).
4. Высокая степень устойчивости к различным механическим повреждениям.
5. Не способность проводить электрический ток, что обеспечивает безопасность эксплуатации изделий как в условиях обычных помещении так и помещений с высоким уровнем влажности.
6. Они довольно легко монтируются на стены помещений. Для их установки нет необходимости использовать дополнительные инструменты. Достаточно иметь под рукой строительный нож или ножницы.

7. Могут выполняться в различной цветовой гамме, что позволяет органично вписывать их в дизайн помещений.
8. В них можно провести монтаж электрических розеток, а так же при необходимости перенести их с одного места на другое используя ответвительные рукава.
9. Возможно использовать одновременно изделия различного размера в сечении для организации ответвительных элементов внутренней сети.
10. При необходимости можно добавлять электрические точки (розетки и выключатели) в любом удобном месте системы без проведения дополнительных монтажных работ.

Монтаж короба

Произвести работы связанные с разводкой необходимо после соответствующего анализа требований, которым должна удовлетворять монтируемая система.

Прежде всего, надо определиться с видом провода, который надо будет использовать в помещении при разводке, что в свою очередь зависит от нагрузки.

Исходя из размеров провода в сечении, и надо производить выбор.

Сейчас в основном для разводки применяют конструкции, изготовленные из пластика. Они надёжные и не требуют дополнительных инструментов при монтаже. Так же необходима и монтажная коробка для наружной проводки.

Специалисты рекомендуют использовать несколько основных типов, которые различаются по размерам в поперечном сечении.

В таблице представлены основные размеры данных элементов, которые рекомендуется использовать как в жилых, так и производственных помещениях для обустройства разводки систем электрического снабжения с ответвительными участками.

Таблица размеров коробок

Монтаж выполняется путём создания отверстия в стенах и крепления изделий. Потом проводится укладка кабелей и установка верхней крышки.При этом следует учитывать, что размеры 100*40 и 100*50 являются наиболее распространёнными при обустройстве систем электрического снабжения в жилых помещениях.

Такие элементы являются неотъемлемым элементов проводки в помещениях различного назначения. Их позволяет обеспечить своевременный доступ к проводке для осуществления ремонтных работ, а так же создать требуемый уровень электрической безопасности.

electricvdele.ru

Как выбрать кабель-канал для электропроводки

При монтаже электропроводки возникает вопрос о способе прокладки кабелей. Есть два варианта — наружный и внутренний. У каждого из них есть свои преимущества и недостатки. В этой статье речь пойдёт о том как выбрать кабель-канал для электропроводки, его используют для того чтобы скрыть открыто проложенный кабель. Кстати, кроме электрических кабелей есть ещё и информационные: для ЛВС и интернета, телевизионные, телефонные и пр. Их также можно скрыть кабельным каналом.

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

1. По способу монтажа и расположения в пространстве.
2. По материалу, из которого он изготовлен.
3. По конструкции.
4. По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

• Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
• Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
• Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
• Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

• ПВХ.
• Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
• Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

• Гладкие. Сплошной гладкий корпус.
• Перфорированные. Легче и дешевле обычных.
• Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
• Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

Как выбрать размер кабель-канала

Некоторые «специалисты» советуют выбирать размер по принципу «лишь бы влезло». То есть размер канала должен быть таким, чтобы при наполнении его группой кабелей выполнялось основное требование — чтобы закрылась его крышка. Это в корне неверно.

Кабеля под действием электрического тока греются. Независимо от тока и сечения кабеля — выделение тепла происходит всегда, это описано законом Джоуля-Ленца, о котором, кстати, на сайте есть целая статья. Значит, кабеля должны остывать, а до этого они должны отдавать тепло окружающей среде. Если кабеля будут полностью заполнять пространство кабель-канала, то они будут отдавать тепло друг другу, тем самым ещё больше нагреваясь.

В ПУЭ написано, что при прокладке кабелей в трубе не рекомендуется её заполнять более чем на 40%. Мы считаем, что-то же правило разумно применять при выборе кабель-канала для проводки. Но делать коэффициент заполнения можно чуть большим – процентов до 50-60%, иначе вы просто не сможете сделать поворот при монтаже кабеля, либо короб на нем не закроется.

То есть кабель канал нужно выбирать под сечение провода и их количество. Поэтому если вы собрались в одном коробе прокладывать два кабеля (например 3х2,5 для розетки и 3х1,5 для освещения), исходя из размеров кабелей, габариты кабель канала должны быть от 25х16. По такой логике считать и для большего количества кабелей разных сечений.

Таблица заполнения кабель-канала, которая поможет подобрать подходящий размер по сечению кабеля (для увеличения нажмите на картинку):

Напоследок рекомендуем просмотреть полезное видео по теме:

Подведя итог хотелось бы отметить. Чтобы правильно выбрать кабель-канал для электропроводки, в первую очередь нужно определиться с его типом по способу монтажа и расположению в пространстве, далее — с требуемым размером, а только потом с внешним видом и цветом. Не забывайте о необходимых размерах короба под кабель, иначе провода будут греться, а в случае ремонта проводки вам будет сложно найти нужный кабель, если их слишком много в малом объеме канала.

Наверняка вы не знаете:

samelectrik.ru

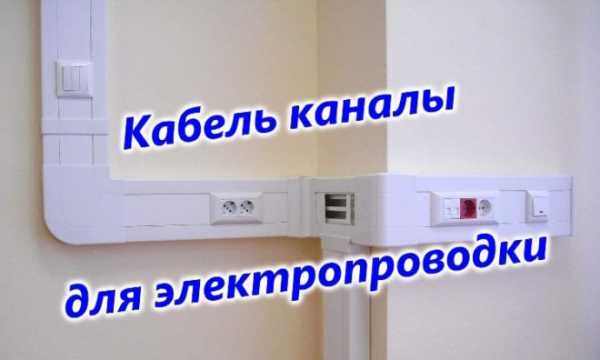

Кабельканалы для электропроводки — какие они бывыют и где применяются

Использование электрической проводки открытого типа не является редкостью, особенно часто она встречается в деревянных зданиях. Главным достоинством ее является легкий доступ к кабелям. В то же время провода, расположенные на виду, не только нарушают гармоничность интерьера, но и создают риск поражения людей током или возникновения пожара. Избежать такой опасности можно, разместив проводку внутри специальных приспособлений – так называемых кабельканалов. В этой статье мы разберем, что такое кабельканалы для электропроводки, какие материалы используются для их изготовления и как происходит процесс установки этих конструкций.

Назначение и разновидности кабельканалов

Главной функцией этих приспособлений следует назвать защиту расположенных внутри них проводов от механических повреждений. Условно кабельные каналы подразделяются на два типа:

• Жесткие. Эти короба могут быть открытыми, оснащенными легкосъемной крышкой либо выполненными в виде плинтусов.
• Гибкие. Такие конструкции могут быть выполнены в виде секций, трубок или цепей.

Материал, используемый для изготовления кабельканалов, должен отвечать двум основным требованиям: быть высокопрочным и не поддаваться возгоранию.

Существует и дополнительный критерий – способность к электроизоляции, но он не относится к обязательным, поскольку нередко эти защитные конструкции бывают алюминиевыми или выполненными из оцинкованного железа.

Наиболее популярны кабельные каналы, изготовленные из ПВХ, в целях повышения прочности изделий смешанного с отвердителями.

Правила выбора и пример монтажа на видео:

Теперь рассмотрим более подробно особенности различных типов и разберемся с особенностями их устройства и применения.

Жесткие каналы для кабеля

Для изготовления жестких конструкций используется металл или пластик (поливинилхлорид). Короб может быть не оснащен крышкой, в этом случае в его стенках и дне имеются монтажные отверстия. Другой вариант – глухие конструкции с крышками, не имеющие отверстий. Кроме того, существуют комбинированные кабельканалы, не имеющие отверстий и не оборудованные крышками.

Достоинство перфорированных коробов заключается в их улучшенной вентиляции, а значит, и в более высокой электропроводимости размещенного в них проводника.

Выбирая тот или иной тип, следует учитывать место установки приспособлений. Например, проводка, прокладывание которой производится в каркасном доме, может быть помещена в металлический кабельканал, используемый для открытых линий.

Такие приспособления легко могут устанавливаться в потолки и перегородки, а также в фальшполы благодаря удобству крепления. Короб фиксируется к несущей конструкции с помощью саморезов, внутри него размещают электрические провода и пластиковыми хомутами закрепляют их к коробу.

Закрытые кабель каналы для электропроводки чаще всего монтируют к стенам или устанавливают на потолке. Фиксируют их с помощью саморезов, закручиваемых в монтажные отверстия.

Предлагаемые на современном рынке кабельканалы имеют разнообразную цветовую гамму, поэтому можно выбрать изделия, тон которых наилучшим образом подойдет для конкретно взятого интерьера. Цена коробов никак не зависит от их цвета. А вот приспособления, украшенные рисунком, нанесенным методом фотопринта, считаются дизайнерскими изделиями и имеют более высокую стоимость.

Кабельный канал может иметь различные размеры, эти изделия бывают стандартными или широкими. Последние применяются при работах, связанных с многопроводным монтажом. Для изоляции каждого из шлейфов от соседних широкие кабельканалы разделяются перегородками.

Особенности жестких каналов

Наиболее элегантными являются алюминиевые кабельные каналы. Особенно высоким спросом пользуются приспособления, произведенные в Италии и Германии. Они комплектуются крышкой, имитирующей с внешней стороны древесину или другой материал.

Размеры сторон изделий бывают различными – от 70х100 мм до 600х1000 мм. Сфера применения первых – проводка сигнализации в жилых или рабочих помещениях, а вторые предназначены для защиты толстых кабелей. Ширина стенок также может колебаться в пределах 0,7-2,4 мм.

В комплект поставки кабельканалов входят дополнительные элементы (повороты, углы, крестовины и т.д.), которые позволяют при установке придать конструкции монолитный вид.

Гибкие защитные каналы

Появление гибких защитных каналов было продиктовано необходимостью ведения проводки по стенам сооружений, имеющих архитектурные неровности. Если в этих условиях использовать жесткие каналы, они будут в точности повторять перепады плоскостей, что испортит внешний вид. Если в кирпичных или бетонных зданиях стены можно более-менее выровнять, то в деревянных традиционное выравнивание неприменимо. В этом случае гибкие кабельканалы станут отличным решением.

Существуют следующие разновидности гибких защитных каналов:

• Трубчатые. Как правило, их применяют при переходе на дверную плоскость.
• Резиновые.
• Гибкие цепи (так называемые траки).
• Изготовленные из мягкого пластика путем отливки.

Поскольку производство гибких кабельканалов достаточно сложное и трудоемкое, они в сравнении с жесткими имеют более высокую цену.

Траки широко используют в условиях частного домостроения для подсоединения небольших бытовых станков, а также на заводах и фабриках в целях подключения рабочего оборудования. Ширина этих приспособлений может быть от 20 до 234 мм.

Резиновые кабельканалы, как и выполненные из мягкого пластика, благодаря большой толщине стенок обеспечивают надежную защиту электрических проводников от различных повреждений. Они хорошо подходят для помещений с высокой влажностью (исключение – парилка в бане или сауне).

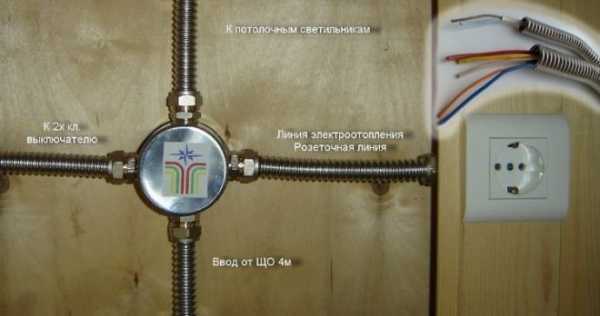

Трубчатые каналы представляют собой полосу из металла, свитую спиралью. Ее главным преимуществом является возможность изгибаться в разные стороны без вреда для конструкции. Внутрь приспособления укладывается гибкий провод. Как правило, с помощью этих каналов подключаются электрические дверные замки.

Материалы, используемые при производстве кабельканалов

Для изготовления этих изделий используются:

• Алюминий.
• Сталь с цинковым покрытием.
• Пластик.

Пластиковые приспособления обычно устанавливаются на стенах, а также под потолками. Металлические кабельные каналы могут монтироваться на пол, поскольку они устойчивы к высоким нагрузкам.

Разновидности кабель-каналов на видео:

Оцинкованная сталь

Для изготовления защитных приспособлений из этого материала применяется цельный прокатный профиль, покрытый цинком и окрашенный полимерами.

Эти каналы невосприимчивы к воздействию огня. Их используют для установки пожарных систем, а также механизмов оповещения и видеонаблюдения.

К достоинствам металлических кабельных каналов относятся:

• Высокая степень защиты электрического кабеля от механических внешних факторов и электромагнитных волн.
• Легкость установки.
• Пожарная безопасность.
• Наличие легкосъемной защелкивающейся крышки.
• Исполнение в различных цветах.

Защитный короб из металла нередко используется в офисных помещениях для укладки кабелей малого сечения, поскольку он успешно заменяет пластиковые приспособления.

Анодированный алюминий

Алюминиевые кабельканалы чаще всего применяются на складах, а также в условиях промышленных предприятий при монтаже открытых линий. В более редких случаях они находят место в домашнем интерьере, выдержанном в стиле хай-тек.

К основным преимуществам этого материала относятся:

• Устойчивость к электромагнитным импульсам.
• Невосприимчивость к солнечному ультрафиолету.
• Высокая ударопрочность.
• Устойчивость к температурным перепадам.
• Пожарная безопасность.

Слабым местом такой конструкции является сложность установки. Для крепления канала и крышки используются дюбели, поэтому без специального инструмента при монтаже не обойтись.

Огнеупорный пластик

Конструкции из этого материала распространены наиболее широко. Кабели укладываются внутри закрытого защитного канала, который может иметь различное сечение – круглое, прямоугольное или треугольное, а также плоское.

Приспособления выполняются в различных цветах и могут иметь любые размеры.

К достоинствам пластиковых конструкций относятся:

• Невосприимчивость к коррозии.
• Простой механизм крепления.
• Возможность быстро отрезать кусок короба нужной длины.
• Устойчивость к температурным перепадам.
• Маленький вес.

Приспособления, выполненные из пластика, оснащаются крышкой, которая легко устанавливается и снимается без использования инструментов.

Особенности установки кабельканалов

Теперь разберемся с некоторыми нюансами монтажа защитных коробов для электропроводки – их необходимо знать, чтобы при установке не допустить ошибок:

• Жесткие конструкции должны монтироваться только на ровные поверхности.
• Установка должна начинаться от электрического элемента или осветительного прибора. Вести канал от распаячной коробки – ошибка.
• Стыкуя участки друг с другом, необходимо оставлять между ними зазор, чтобы при необходимости компенсировать возможное тепловое расширение. Величина этого расстояния должна составлять 1,5-2 мм.
• Монтаж коробов на неровных стенах должна производиться без натяжки, чтобы конструкция слегка провисала.
• Крепление канала к гипсокартонным перегородками должно производиться маленькими саморезами, имеющими плоскую головку и длину 1,5 см.
• Интервал между монтажными отверстиями должен составлять от 30 до 50 см.
• Для подрезки алюминиевых и стальных каналов можно использовать ножовку по металлу. Пластиковые и резиновые короба подрезаются острым ножом.

Наглядно про монтаж на видео:

Установка защитных кабельканалов не относится к сложным процедурам. Выполнить ее своими руками или обратиться за помощью к профессиональному электрику – каждый решает сам.

Заключение

В этом материале мы разобрались, для чего нужны защитные короба для электрической проводки, а также рассмотрели разные виды существующих кабель каналов и материалы, из которых они производятся. Надеемся, что полученные знания помогут вам выбрать защитные приспособления для электропроводки своего жилища, а при необходимости – установить их без посторонней помощи.

yaelectrik.ru

Электропроводка в кабель канале | Электрика своими руками

О проводке в кабель канале

Чем так привлекательна, открытая электропроводка в кабель канале. Во-первых, монтаж такой проводки не требует грязных строительных работ по устройству штраб, разводка электропроводки делается быстро и после работ не нужны отделочные работы. Во-вторых, до электропроводки в кабель канале легко добраться для ремонта, а также легко добавлять новые линии электропроводки, в случае надобности.

Это особенно интересно, если полностью меняется напольное квартиры и как следствие нужно менять квартирные плинтуса. Например, выбрав линолеум, как новое покрытие пола, можно закрыть стык линолеума и стены плинтусом с кабель каналов, который отлично скроет новую или дополнительную электропроводку. Под все виды линолеума: бытовой, коммерческий, полукоммерческий вы легко подберете плинтус с кабель каналом близкий по цвету и дизайну постеленному линолеуму.

Состоят кабель каналы из основания и крышки. Соединяются элементы кабель канала с помощью специальных аксессуаров. Степень защиты IP кабель каналов IP 20 ( основание перфорировано) или IP 40 ( гладкое основание). Есть короба с IP 44, с повышенной влагозащищенностью.

Для электропроводки квартиры используются, так называемые, миниканалы. Изготавливаются они из самозатухающего пластика ПВХ, не обязательно белого цвета. Комплексные системы кабель каналов с встраиваемыми розетками и выключателями используются, в основном, для офисной проводки и организаций рабочих мест. Хотя возможны варианты.

Плюсы электропроводки в кабель канале

• Легкий монтаж;
• Эстетичный внешний вид;
• Разнообразный цветовой дизайн;
• Есть комплексные системы кабель каналов, с силовыми и слаботочными розетками.

Особенности монтажа кабель канала

Электропроводка в кабель канале не обязательно должна выполняться по правилам разводки электропроводки в квартире. Основное в прокладке  кабель канала это нормальный внешний вид. Для меня, нормальный внешний вид открытой электропроводки это монтаж кабель каналов параллельная полу и углам  в комнате.

Теперь о высоте монтажа. В квартире разумная высота прокладки кабель каналов для розеток 30 — 40 см. Более красиво смотрится прокладка миниканала над или вместо плинтуса с установкой специальных розеток встраиваемых в короб при помощи рамок-супортов или отводов.

Также, если же вы планируете использовать кабель каналы только для прокладки проводов или кабелей для электропроводки, то кабель каналы можно прокладывать у пола, вместо или поверх плинтусов. Так, например, организована электропроводка в двух подъездных домах серии П3.

Вообще говоря, нет никаких четких правил или каких-либо ограничений по установки кабель каналов в квартире. Правило только одно, чтобы внешний вид установленного кабель канала не портил внешний вид квартиры.

Вообще говоря, использовать кабель канал для электропроводки квартиры можно в двух вариантах. Первый — всю проводку квартиры или ее часть сделать из комплексной системы кабель каналов, включающей короба, аксессуары и встраиваемые в короба розетки и выключатели. (Фото)

Второй вариант, это дополнительная розетка или выключатель в квартире. (Фото)

Аксессуары кабель канала

Прежде, чем говорить о монтаже кабель канала остановимся на аксессуарах для кабель канала. Аксессуары это соединительные элементы, разветвления и элементы поворотов кабель каналов.

Электропроводка в кабель канале — этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

1. Схема электропроводки;
2. Чертеж  прохождения кабель канала;
3. Покупка кабель канала с аксессуарами;
4. Разметка трассы кабель канала;
5. Подготовка  кабель канала к монтажу;
6. Монтаж кабель канала по размеченной трассе;
7. Прокладка и закрепление кабелей в канале;
8. Закрыть крышки кабель канала;
9. Установка розеток и выключателей.

Схема электропроводки

Схема электропроводки должна у вас быть на руках. И не важно, закажите вы ее у профессионалов или сделаете сами.

Чертеж  прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

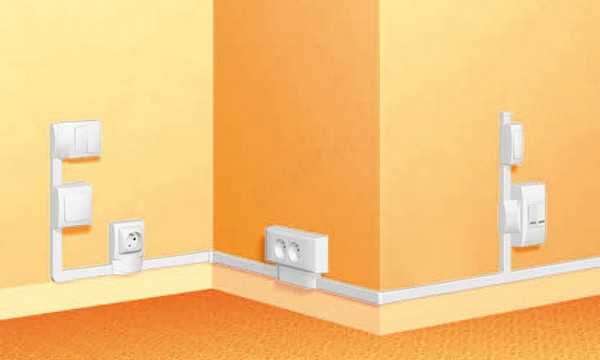

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны. Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам.

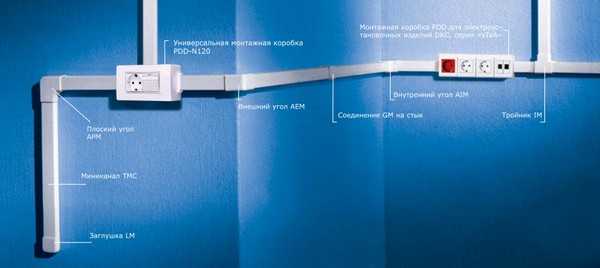

Фото акскссуаров к комплексным системам кабель канала.

Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и  нитку для отбива прямой линии.

Подготовка  кабель канала к монтажу

Подготовка  кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а  устанавливаете крышки, меняя их местами.

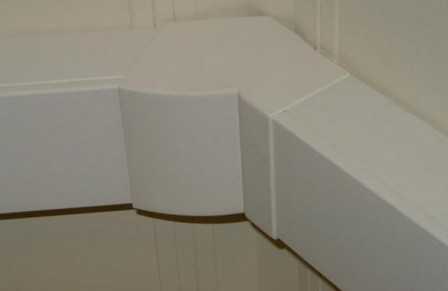

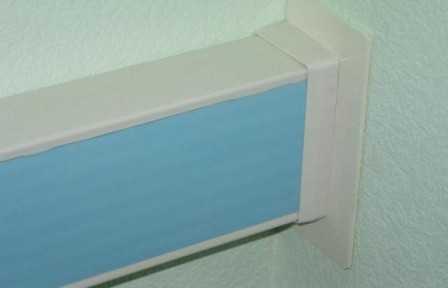

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то  саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами. Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно.

Замечу, что  в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

• Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
• Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
• Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

Установка розеток и выключателей

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Дополнительная электропроводка в кабель канале

Сразу пример. Например, вам нужно поставить дополнительную розетку на кухне, в которой уже сделан ремонт. Как это сделать, чтобы не испортить ремонт и сохранить эстетику. На помощь придет электропроводка в кабель канале. Здесь все очень просто.

Вариант 1.

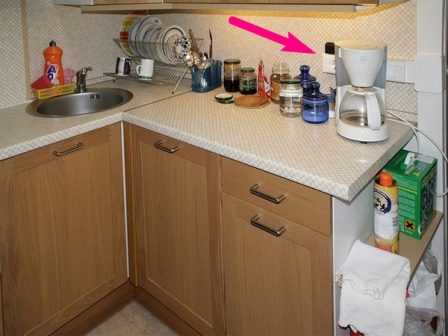

Кабель канал и розетка от разных производителей. На фото показан этот вариант. Короб покупаете отдельно, розетку для открытой проводки любой другой фирмы. Монтируете кабель канал. Прокладываете провод. Ставите розетки. Закрываете крышки.

Вариант 2.

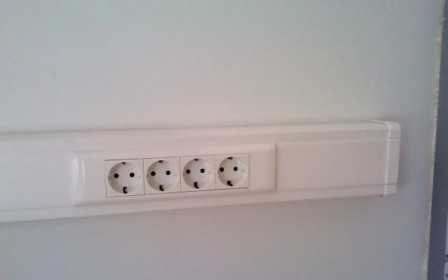

Покупаете часть комплексной системы кабель канала. Ставите и радуетесь красивому внешнему виду. Как видите на фото, вопреки мнению, что офисные системы кабель каналов в квартире не стоит использовать, при удачной ее прокладке и в квартире она смотрится достойно, а главное это оченб удобно.

Как делать не недо

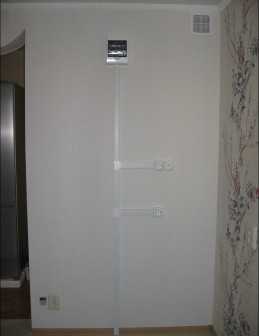

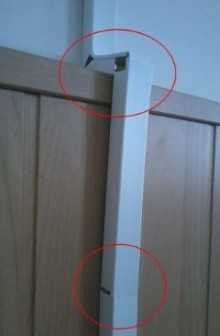

Не мог не опубликовать фото электропроводка в кабель канале которую так делать не надо.

©Ehto.ru

Статьи по теме

Похожие посты:

ehto.ru

Кабель каналы для прокладки открытой электропроводки

Содержание:

1. Общие сведения о кабель-каналах
2. Виды ПВХ-лотков под кабели и провода
3. Подготовка к установке
4. Монтаж коробов из ПВХ
5. Правильный выбор
6. Видео

Довольно часто в жилых помещениях, особенно в частных деревянных домах, требуется проложить электропроводку открытого типа. Данный способ прокладки требует соблюдения мер пожарной безопасности и выполнения других специальных мероприятий. Среди них, в первую очередь следует отметить кабель каналы для прокладки открытой электропроводки, пользующиеся широкой популярностью у населения. Они имеют эстетичный внешний вид, удобны для монтажа и дальнейшей эксплуатации. Во многих случаях кабель-каналы являются наиболее оптимальным техническим решением для квартиры или загородного дома.

Общие сведения о кабель-каналах

Кабель-канал представляет собой изделие в виде короба из негорючего ПВХ. При продолжительном воздействии ультрафиолетовых лучей цвет покрытия не теряется, сохраняет прочность и прекрасно смотрится на любых поверхностях. Для установки и фиксации крышки используются специальные защелки, при необходимости ее можно быстро открыть и вновь закрыть.

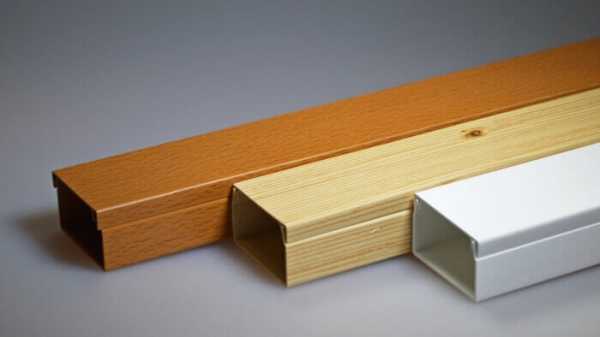

Кабель-каналы выпускаются в широком ассортименте. Разнообразие достигается не только за счет цветовой гаммы, но и шириной изделий, находящейся в пределах 12-100 мм. Такие размеры дают возможность спрятать любые провода и кабели. Каждый лоток имеет стандартную двухметровую длину. Основные конструкции дополняются тройниками, поворотами на 90 градусов, внешними и внутренними углами и другими аксессуарами. С помощью данных элементов кабель-каналы могут быть проложены практически в любых местах.

Как правило, прокладка осуществляется на ровных поверхностях. Не рекомендуется монтировать лотки на плоскости, где перепады составляют свыше 5 мм на 1 метр, поскольку все искривления будут очень заметны.

Одним из видов кабель-каналов являются изделия в виде полых декоративных ПВХ-плинтусов. Внутри можно легко уложить определенное количество проводов. Нижняя часть выполняет функцию короба и закрепляется к стене, а верхняя служит одновременно крышкой и деталью интерьера. Крепления к поверхностям осуществляются с помощью небольших саморезов, дюбель-гвоздей или обычных мелких гвоздей в гнезда, заранее просверленные с помощью перфоратора. Между каждой точкой должно соблюдаться расстояние не более 50 см.

Виды ПВХ-лотков под кабели и провода

В зависимости от конструкции и области применения, кабель-каналы выпускаются в следующих вариантах:

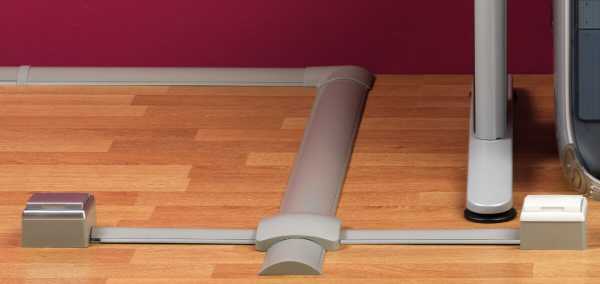

• Напольные. Обычно выпускаются в алюминиевом или медном корпусе, имеющем округлую форму. Они быстро и удобно размещается на полу, не вызывая затруднений для передвижений в помещении.
• Парапетные. Предназначены в основном для офисных помещений. Пластиковые конструкции скрывают висячие провода, позволяют легко выполнить монтаж открытой электропроводки, подключенной к обогревателям, кондиционерам и другой технике.
• Плинтусные. Обладают максимальной шириной до 10 см, позволяющей скрыть кабельные линии. Для изготовления используется прочный пластик, а цветовая гамма подбирается в соответствии с тоном стен, напольного покрытия и других деталей интерьера.
• Кабель-каналы перфорированные. Для изготовления применяется легкий металл, благодаря которому готовые изделия обладают незначительным весом. Они легко монтируются на любые поверхности, а провод может заменяться без нарушения целостности лотка.
• Гибкие кабель-каналы. Изготавливаются из металла или пластика, могут изгибаться на неровной поверхности. Внешний вид не позволяет устанавливать их на видные места, поэтому такие изделия прячутся под потолочные перекрытия, монтируются в подвалах, кладовых и других аналогичных местах.

Конструкция коробов может быть одно- или многосекционной. Размеры лотков изменяются в зависимости от количества секций. Односекционные кабель-каналы отличаются небольшими размерами, в среднем 12х12 или 16х16 мм. С их помощью прокладываются одиночные кабели к телевизору, компьютеру или кондиционеру. Некоторые типы таких лотков могут иметь более крупные размеры и применяться для прокладки кабелей повышенной мощности.

В двухсекционных коробах свободно помещаются два провода, проложенных в одном направлении. Средний размер составляет 40х60 мм. Лотки с тремя или четырьмя секциями применяются для комплексного монтажа электрических сетей к разным потребителям. Наиболее типичными размерами являются 60х80 или 60х100 мм.

Подготовка к установке

Перед началом монтажа кабель-каналов необходимо разметить места, где будут устанавливаться розетки, выключатели, приборы освещения и распределительные коробки. Только после этого намечаются линии, по которым будут прокладываться провода и кабели. Следует учесть, что оборудование для открытой установки выпускается в накладных корпусах.

Подгонка кабель-каналов осуществляется по месту монтажа. Если выполнить точные запилы углов на 45 градусов и состыковать короба вместе с крышкой между собой, то можно добиться качественного поворота на 90 градусов без дополнительных элементов. Таким способом запиливаются и стыкуются наружные и внутренние углы. Аксессуары могут потребоваться для создания плавных поворотов при прокладке толстого кабеля.

После монтажа коробов по всем размеченным линиям, в них укладываются выбранные провода, то есть начинается непосредственный монтаж открытой электропроводки. Их сечение зависит от мощности подключенных потребителей. Подключение осветительных приборов выполняется медными изолированными проводами ПВ или ППВ. У них минимальное сечение жилы составляет 1,5 мм2, что дает возможность выдерживать нагрузку более 4 кВт.

Розетки подключаются с помощью таких же проводов, но с более высоким сечением – 2,5 мм2. Общая мощность потребителей в этом случае составляет уже 6 кВт. Подключение электроплит, водонагревателей и другого мощного оборудования выполняется на отдельную линию с помощью трехжильного медного провода, сечением не менее 6 мм2.

При разводке проводов рекомендуется оставлять запас примерно 15-20% от его общей длины. Он может потребоваться в процессе эксплуатации при добавлении или перестановке розеток и выключателей. Аккуратно сложенные излишки провода укладываются в короб и закрываются крышкой.

При необходимости проводку легко отремонтировать или заменить, не затрагивая внутреннюю отделку помещений. Достаточно всего лишь снять крышку с короба, и вся проводка становится доступной для любых действий.

Монтаж коробов из ПВХ

После того как определены места прохождения кабель-каналов, нужно обязательно разобраться, какие провода будут помещены в тот или иной лоток. Каждый кабель или провод должен располагаться свободно, поэтому выбор размера имеет большое значение. Самые большие размеры – у магистрального канала, а все прилегающие ответвления – более тонкие.

Если на стенах имеются неровности, их желательно устранить заранее, чтобы избежать появления щелей, искривлений конструкции, проблем с надеванием крышки.

В процессе монтажа нужно соблюдать следующие рекомендации, от которых во многом зависит качество работ:

• Устанавливать кабель канал для прокладки открытой электропроводки в помещении необходимо от угла.
• Разрезать пластик лучше всего ножом или болгаркой, заранее позаботившись о защите от пыли.
• У стыков коробов и их крышек должны быть смещения относительно друг друга.
• Перед разрезами все метки наносятся карандашом.
• В зависимости от размеров лотка, крепление каналов может быть выполнено с помощью жидких гвоздей, двухстороннего скотча, а также шурупами и саморезами. На ровной плоскости шаг между креплениями составляет 40-50 см.

По окончании работ, рекомендуется заделать все щели герметиком в цвет конструкций.

Правильный выбор кабель-каналов

Пластиковые короба не только скрывают, но и надежно защищают проводку от влаги и грязи. Их использование позволяет решить множество проблем, в том числе с обеспечением электробезопасности и сочетанием с элементами интерьера.

Наиболее популярным материалом этих изделий считается ПВХ. Он отличается низкой ценой, высокой прочностью, хорошими диэлектрическими свойствами. Конструкции легко разрезаются на требуемую длину и при необходимости сгибаются в нужных местах. Размеры можно выбрать практически под любой провод, а цветовую гамму – под имеющийся интерьер. Фурнитуру рекомендуется выбирать в тон основным изделиям и приобретать сразу же вместе с лотками. В обязательном порядке необходимо проверить работоспособность замков, защелкивающих крышки.

electric-220.ru

Прокладка кабеля в кабель-канале: инструкция с фото

Что важно знать

Основным элементом конструкции электротехнического короба является профиль П-образного сечения, длина которого составляет 2 метра. В комплект изделия входит крышка, для закрытия внутренней полости изделия. Профиль крепится к стене или потолку, в нем осуществляется прокладка силовых кабелей или контрольных проводов, после чего проводка закрывается быстросъемной крышкой.

В качестве материала, из которого могут быть выполнены короба, используется оцинкованная сталь, алюминий или же прочный пластик, не поддерживающий горение. Более подробно узнать о том, какие бывают кабельные каналы, вы можете из нашей отдельной статьи.

Ассортимент изделий, выполняющих функции кабель-канала весьма разнообразен, что видно на фото выше. Это могут быть настенные короба и напольные плинтусы, а также гофротрубы и лотки. Как правило, плинтусы предназначены для размещения слаботочных кабелей и проводов, гофротрубы и лотки используют для монтажа в подсобных помещениях и на поверхности наружных стен.

Для обустройства энергоснабжения помещений наибольшую популярность получили настенные электротехнические короба, изготовленные из пластика с двухсторонним замком. Помимо самых распространенных белых кабель-каналов, промышленностью налажен выпуск изделий самых различных цветовых решений, способных дополнить интерьер любого помещения.

Подготовка к работе

Прежде чем выполнить прокладку кабеля в кабель-канале, необходимо продумать схему и технологию монтажа. В первую очередь создается рабочий чертеж, с указанием типов и количества проводников, которые планируется проложить. На основании эскиза нужно приобрести необходимое количество коробов, аксессуаров, выключателей и розеток.

Перед тем, как выполнить крепление кабель-канала к стенам, нужно произвести разметку трассы прокладки электропроводки. В местах укладки кабельных линий не должно возникать угрозы их механического или теплового повреждения. Расположение выключателей и розеток должно обеспечивать удобное и безопасное пользование ими.

При покупке электрофурнитуры необходимо проверить исправность замков, фиксирующих крышку изделия, которая должна закрываться с характерным щелчком и надежно держаться на профиле. Самопроизвольное открытие исключено.

Способы крепления

В зависимости от материала, из которого изготовлены стены, для крепления кабель-канала используется несколько способов. Для того чтобы крепление обеспечивало надежную фиксацию, радовало глаз и доставляла эстетическое удовольствие, перед прокладкой необходимо произвести выравнивание поверхности стен.

Изделие из пластика можно прикрепить к стенам при помощи клея, в качестве которого можно использовать надежные и проверенные жидкие гвозди. Это самый простой способ, однако он сопряжен со значительными трудностями в случае, если возникнет необходимость демонтажа. Данный способ не дает мастеру права на ошибку при крепеже. Короб к дереву лучше крепить, используя саморезы. Величину шага крепления следует выдерживать в пределах 50 сантиметров. Саморезы следует заводить в предварительно просверленные отверстия в профиле, величина которых должна несколько превышать диаметр крепежного изделия.

Для фиксации на бетонной или кирпичной стене понадобятся перфоратор, сверло с победитовым наконечником диаметром 6 мм и дюбель-гвозди. На каждый двухметровый участок потребуется прядка 4 – 5 дюбель-гвоздей. Короба, предназначенные для крепления при помощи липкой ленты, как правило, используются для обустройства временного электроснабжения.

При прокладке коробов следует тщательно производить замеры и проявлять аккуратность при резке. Золотое правило, о котором не следует забывать, во избежание брака, резку следует производить при закрытых крышках. Следует знать, что резку пластиковых профилей и крышек необходимо производить ножовкой по металлу или болгаркой. Во избежание образования сколов и трещин в местах резки, использование для этой цели кусачек или ножниц по металлу не допустимо.

В конечном итоге в собранной конструкции не должно быть видимых зазоров в местах стыков. В местах угловых стыков желательно использовать специальные аксессуары, скрывающие изъяны сборки.

Особенности монтажа

После окончания крепления начинается прокладка проводки в кабельном канале. Для предотвращения выпадения кабеля в период монтажа по всей длине кабель-канала рекомендуется установить на замках короткие обрезки крышки. Если в канале требуется проложить силовые и контрольные кабели, внутренняя полость короба должна быть разделена на две секции, для того чтобы исключить пересечение и скручивание слаботочных линий. Подробнее об этом мы писали в статье https://samelectrik.ru/kak-nuzhno-prokladyvat-kabel-v-lotkax.html.

Размер кабель канала нужно подбирать так, чтобы кабели, уложенные в него, не заполняли его сечение в свету более чем на 40%, так рекомендует глава 2.1. ПУЭ п. 2.1.61. Хоть мы и обсуждаем прокладку в кабель-каналах, мы считаем, что это требование нужно соблюдать и в этом случае.

Крышка должна закрываться без усилий и надежно фиксироваться замками.

Для тех, у кого нет опыта подобных работ, следует закупать общий метраж кабель каналов с небольшим запасом, с учетом допущенного брака и ошибок. На видео ниже наглядно показывается, как правильно провести кабельную линию в специальном пластиковом канале:

Вот и вся технология, по которой осуществляется прокладка кабеля в кабель-канале. Как вы видите, ничего сложного нет, главное — надежно закрепить короб на стене и учитывать рекомендации, предоставленные в статье! Надеемся, наша пошаговая инструкция пригодилась вам и помогла выполнить электромонтаж своими руками!

Будет полезно прочитать:

samelectrik.ru
