Доклад токарный станок по дереву: Токарный станок по дереву: устройство, принцип работы, виды

Устройство токарного станка по дереву: конструкция, фото

Все дети с раннего детства мечтают кем-нибудь стать. Одни желают быть лётчиками, другие — космонавтами, третьи — телеведущими. Однако, помимо подобных грандиозных планов на будущее, есть ещё и менее масштабные устремления, например, оказание помощи родителям по дому, участие в школьных мероприятиях, выполнение творческих заданий. К последним, как правило, относится рукоделие: девочки обучаются шитью и вязанию, а мальчишки начинают работать с различными инструментами и познавать основы ремонта и изготовления новых изделий. Когда первые шаги в этом деле усваиваются, мальчики желают приступить к более сложным заданиям, поэтому, оказываясь в школьном кабинете технологии, они сразу же загораются желанием встать у какого-нибудь станка и с его помощью что-либо изготовить. Как правило, учитель по технологии обучает работе со сверлильным станком, затем с токарными. Это уже более серьёзные устройства, которые заслуживают отдельного внимания.

Содержание

Виды токарных станков

Немного теории о токарных станках. Полезно будет знать про их основные виды, поскольку общее представление об этих устройствах способно расширить кругозор, увеличить количество знаний в данной области, а это, в свою очередь, позволит смелее проводить операции во время работы (так уж устроено: чем больше мы знаем, тем увереннее себя чувствуем).

  1. Винторезный станок. Предназначен для обработки металлов (чёрных или цветных), изготовления из них конусов и разнообразных видов резьбы.
  2. Револьверный станок. Также имеет цель изготовления деталей из металлов. Работает с калиброванными прутками, представляющими собой длинные металлические палочки, поддающиеся обработке.
  3. Карусельный станок. Выручает тогда, когда необходимо выполнить работу над большими заготовками.
  4. Многорезцовый станок. Его очень хорошо использовать для массового или серийного производства деталей, механизмов, устройств. Предоставляют возможность обрабатывать заготовку сразу несколькими резцами.
  5. Станки с ручным, ножным и электрическим приводом. Первые два приводят в движение заготовку рукой или ногой соответственно. Такие станки хорошо подойдут там, где нет электропитания. У последних изделие вращается двигателем, работающего с помощью подачи в него тока.

Также существует классификация станков по материалу, с которым они могут работать. В зависимости от этого данные устройства делятся на токарные станки по металлу и дереву. Сегодня поговорим о последнем виде, т. к. на практике в школе и быту применяется наиболее часто.

Токарный станок по дереву: устройство и назначение

Токарный станок по дереву представляет собой устройство, работающее от электричества и имеющее предназначение для обработки деревянных заготовок в форме тела вращения. Он позволяет собственно точить материал, осуществлять его нарезку, а также зачистку наждачной бумагой.

Данные операции производятся с помощью особого инструмента — стамески. Это такой ручной инструмент, который состоит из деревянной или пластмассовой рукоятки с металлическим острым наконечником, который может иметь разные формы. С помощью лезвия стамески осуществляют удаление ненужного материала с заготовки, и за счёт этого получается изделие нужного вида с правильным оформлением.

Сам процесс обработки изделия производится путём сочетания двух видов движения: вращательного (исходит от самой заготовки с помощью токарного станка) и поступательного (исходит от стамески, регулируется работником).

Устройство токарного станка по дереву СТД 120

Пришло время узнать про внутренние и внешние составляющие рассматриваемого нами устройства. Следует отметить, что модель СТД 120 является самой распространённой и широко применяется в школах. Поэтому полезно будет знать как для простого гражданина, так и для рядового ученика устройство токарного станка по дереву. Описание с соответствующей схемой-рисунком представлено ниже:

  1. Ременная передача. Её задачей становится перенос вращательного движения от электродвигателя на шпиндель.
  2. Электродвигатель. Его предназначение состоит в том, что он должен с помощью электрического тока генерировать вращательное движение, которое далее передаётся на заготовку посредством ременной передачи и шпинделя.
  3. Шпиндель. Это одна из частей токарного станка по дереву, выполняющая роль левого крепления обрабатываемого изделия. Также шпиндель замыкает схему передачи вращательного движения от электродвигателя на заготовку.
  4. Передняя бабка. Она предназначена для поддержания механизма ременной передачи и шпинделя.
  5. Подручник. Эта деталь токарного станка служит в качестве опоры для стамески во время обработки изделия.
  6. Задняя бабка. Данная часть необходима для фиксации заготовок разной длины, а также выступает в роли правого крепления изделия. Она имеет подвижный механизм, благодаря которому может перемещаться по нижней части станка в левую и правую сторону. Это позволяет работнику вставлять в станок для обработки коротких, средних или длинных заготовок.
  7. Кнопочная панель. Здесь располагаются кнопки включения и выключения токарного станка.

Возникает вопрос: «Какое устройство токарного станка по дереву является самым важным?». В принципе, все составляющие необходимы для правильной и безопасной работы, поэтому однозначного ответа на этот вопрос дать нельзя.

Станок СТД 120М

Устройство токарного станка по дереву СТД 120М будет описано в данном разделе. Его название почти такое же, как предыдущего, но на самом деле это не так. Обратите, пожалуйста, внимание на окончание: там стоит название другой модели токарного станка по дереву. Она представляет собой модернизированный вариант (отсюда буква «М» после 120) токарного станка по дереву СТД 120. Он имеет несколько особенностей:

  1. Наличие защитных механизмов от летящей стружки во время работы с заготовкой, представленные специальными прозрачными пластмассовыми панелями.
  2. Возможность автоматической чистки станка с помощью встроенных очистительных механизмов.
  3. Несколько вариантов насадок для шпинделя, которые можно менять. Это значительно упрощает совместимость заготовок со станком.
  4. Улучшенный механизм ременной передачи, обеспечивающий более высокую скорость вращения обрабатываемого изделия.
  5. Удобное расположение кнопочной панели.

Правила безопасности при работе с токарным станком по дереву

Это устройство может стать опасным для жизни и здоровья, если должным образом не подготовиться. Однако, работа становится абсолютно безопасной и комфортной при соблюдении техники безопасности.

Подготовка:

  • Рабочий обязан быть одетым в специальную одежду, иметь защитные очки и перчатки.
  • Необходимо, чтобы заготовка имела первичную ручную обработку.
  • На станке не должно быть лишних предметов.
  • Перед работой нужно проверить состояние всех составляющих токарного станка, особенно это касается ременной передачи, шпинделя и кнопочной панели.
  • Следует проверить работу станка. Для этого можно ему позволить немного поработать вхолостую.
  • Подручник должен быть установлен на расстоянии от 2 до 3 см от заготовки.

В процессе работы.

  • Ни в коем случае нельзя тянуть руки к вращающейся заготовке, сильно наклонять к ней голову, отходить от работающего станка.
  • Стамеску следует подносить плавно, избегая резких движений.
  • Время от времени нужно выключать станок, чтобы безопасно пододвигать подручник к заготовке, сокращая увеличивающееся между ними расстояние.

После окончания работы.

  • Необходимо отключить станок, извлечь из него готовое изделие.
  • Выполнить очистку от стружек с помощью специальной щётки или других чистящих инструментов.
  • Вернуть использованные инструменты на свои места.

Использование в домашних условиях

Чтобы работать с токарным станком по дереву дома, необходимо в первую очередь подготовить специальное для него помещение. Если такой возможности не имеется, то подойдёт и небольшой уголок площадью хотя бы 4 м2. Место вокруг станка должно быть свободным от посторонних предметов. Перед работой обязательно нужно предупреждать домашних, чтобы никто друг другу не создавал помех.

Использование в школьном кабинете

Работать следует только под руководством учителя по технологии или опытного наставника из класса. Дальнейшие правила использования остаются такими же. Единственное, что следует ещё запомнить, — это необходимость согласования своих действий с преподавателем. Часто ученики начинают самовольничать, из-за чего происходят конфликты между ними и учителем, что не самым лучшим образом отражается на их успеваемости.

Школьные токарные станки

Раз уж начало статьи было посвящено творческому развитию мальчиков, то нельзя не подчеркнуть, что такая отличная возможность появляется именно в кабинете технологии. Здесь можно и пилой попилить, и лобзиком что-нибудь вырезать. Но, конечно же, самое интересное начинается с изучения устройства токарного станка по дереву. 6 класс — это и есть то самое время, когда ученик начинает делать свои первые шаги в этой сфере познания. Ему предстоит научиться изготовлять изделия сначала с помощью преподавателя, а затем и самому. Затем свои умения школьник начнёт только расширять. У него может появиться возможность поработать за более совершенной моделью СТД 120М. Но чтобы обучение проходило максимально эффективно, а практика безопасно, безусловно, сначала нужно будет подробнее познакомиться с модификацией СТД 120, снова изучив устройство токарного станка по дереву. 7 класс предоставит такую возможность.

Немного советов

Опытные люди рекомендуют в первую очередь проявить терпение и тщательно подготовиться к работе за станком. Если торопиться, то можно упустить из вида некоторые пункты из техники безопасности. Также многие советуют специально выделить для работы время, потому что она зачастую занимает немалое количество часов.

В завершение

Токарные станки по дереву — это незаменимые инструменты при изготовлении практически полезных или декоративных изделий. Имея широкое применение в прошлых веках, эти устройствах не потеряли актуальности и в наши дни.

история развития, инструменты, детали и материалы, правила безопасности :: SYL.ru

Обработка древесины – это одно из самых древних ремесел. Многие века оно продуктивно развивалось, совершенствовалось и приобретало характерные национальные черты. Токарные работы по дереву сегодня – это не только восхитительные шедевры декоративного искусства, но и изумительные домашние атрибуты, которые можно встретить практически в каждом загородном коттедже.

История развития

Считается, что первые токарные станки начали применять египтяне ещё в 1300 г. до н. э. В 650 г. до н. э. римляне с их помощью производили луки и стрелы, которые предназначались для воинов-защитников империи. Процесс этот требовал неимоверных титанических усилий.

В 14-15-м веках токарные работы по дереву выполнялись на станках уже с ножным приводом, аналогичным педали на швейных машинках 20-го столетия. К тому же они были оснащены металлическими деталями, что давало возможность обрабатывать более сложные материалы. Точеные деревянные изделия оказывали большое влияние на развитие человечества: от производства простой домашней утвари, сельскохозяйственных орудий, морских деталей (например, шкивы для блоков и снасти) до мебели, музыкальных инструментов, спортивного оборудования, средств измерений и т. д.

В 18-м веке русский ученый-механик Нартов А. К. разработал первый в мире винторезный агрегат с зубчатыми колесами и механизированным суппортом. Такое изобретение позволяло создавать изысканные барельефы.

В настоящее время это производство полностью автоматизировано. Современные технологические устройства дают возможность изготавливать самые разнообразные изделия токарных работ по дереву.

Инструменты

Для обработки древесины используют инструменты, которые подразделяются на три группы:

  1. Режущие – полукруглая стамеска, косяк. С их помощью снимают верхний толстый слой материала.
  2. Разметочные и контрольные – циркуль, штангенциркуль и кронциркуль – измеряют детали.
  3. Приспособления для станка – корпус с центром-вилкой, патрон и планшайба.

Основные детали

Технология токарного дела долго развивалась, приобретая новые навыки и повышая уровень мастерства. Благодаря этому сегодня все деревянные изделия отличаются гладкой поверхностью, лаконичностью и завершенностью. А их внешний вид не оставит равнодушным никого.

Все образцы токарных работ по дереву подразделяются на несколько деталей:

  • тор;
  • куб;
  • параллелепипед;
  • конус;
  • шар;
  • пирамида.

Почти все эти фигуры можно получить методом точения. Перед тем как положить часть древесины на токарный станок, с нее предварительно снимают кору и зачищают трещины. Чтобы обработка была проведена правильно, подготовленный цельный кусок надежно закрепляют на устройстве специальными приспособлениями. После того как все работы были завершены, мастера делают на изделиях выразительную роспись по древним традициям (о ее великолепии можно судить по знаменитой хохломе и русским матрешкам).

Материалы

Токарные работы по дереву – это очень ответственные и серьезные операции. Перед тем как приступить к их выполнению, необходимо тщательно отобрать материалы. Лучше всего брать мягкие лиственные породы: липа, ольха. Намного труднее обрабатывать сосну и дуб. Ни в коем случае нельзя допустить, чтобы на заготовках были трещины, гниль, сучки и т. д.

Правила безопасности

Всегда перед началом работы с токарным станком внимательно следуйте всем правилам по безопасности. Если вы не уверены в проведении какой-либо операции, то стоит получить компетентную профессиональную консультацию от специалистов, прежде чем приступить. Это поможет вам предотвратить несчастные случаи и получение травм.

Производить токарные работы по дереву стоит, следуя таким рекомендациям:

  1. Наденьте защитные очки и спецодежду, плотно прилегающую к телу, не имеющую свисающих концов.
  2. Перед включением станка внимательно проверьте его исправность.
  3. Закрепляйте заготовки плотно и точно по центру.
  4. Запрещается измерять вращающуюся деталь, а также отходить от агрегата во время работы.

В заключение можно добавить, что обработка дерева – это одно из самых древнейших ремесел, которым и сегодня занимается человек. На токарных станках производятся многие механизмы для современных устройств. Высокого мастерства и терпения требуют токарные работы по дереву (фото, представленные выше, подтверждают это). В результате мы можем наслаждаться не только красотой предметов мебели, но даже архитектурных элементов и украшений.

Токарная работа по дереву: виды, особенности, характеристика

Токарная работа по дереву разнообразна. Ее вид зависит от возможностей оборудования, целей и средств выполнения. Тип резца определяет, какая будет обработка, при этом очень важно, чтоб они были как следует наточены и имели правильную, подходящую форму. Безусловно, необходимо соблюдать процесс работы, существуют различные методы для обработки плоским или отрезным резцом, вытачивания декоративных деталей или полостей.

Изучение станка: разновидности токарного оборудования для работ по дереву

Токарное оборудование представлено огромным арсеналом. Самые примитивные модели начали производиться еще более двух с половиной тысяч лет назад, потом они постепенно модифицировались и улучшались. Во времена Советского Союза было выпущено сотни видов токарного оборудования, предназначенного для работ по дереву.

Широкий ассортимент видов станков определяется прежде всего разнообразием деревянных изделий. По форме, размеру, типу, материалу он могут быть различными. Например, для обработки плоской поверхности большого размера потребуется один станок, а для извлечен отверстий декоративного типа больше подойдет другой. Для домашнего использования, конечно, стремятся приобрести максимально универсальный механизм, который позволил бы обрабатывать все и сразу. Зачастую выбирают комплексный прибор, который позволяет работать не только по дереву, но и по металлу. А вот для промышленных целей, когда речь идет об обработке деталей в большом числе, но типизированной формы, выбирают станки профессиональные, мощные, но с ограниченным функционалом. При выборе следует внимание обращать в первую очередь на назначение прибора, а уже потом выяснять его технические характеристики и думать, насколько они подходят для ваших целей.

Сфера использования токарных станков — точение фасованных, цилиндрических и конических форм тел вращения. Следовательно, обрабатывается только тело, которое вращается на специальном прикрепленном устройстве в конструкции. Возможно проведение обработки внутренних и внешних частей — меняется только используемый зажим и резец. Также при помощи современных токарных станков по дереву возможно делать отверстия, использовать их наподобие сверл, но только в случае, если дырка находится на оси детали или несколько смещена по ее оси. В любом случае сфера применения оборудования широкая, современные вариации могут использоваться практически для всех работ.

Пилильные станки по дереву — самая популярная и часто используемая вариация. Этот механизм применяется для распилки целых бревен и поверхностей заготовок. Также используется для придания необходимой формы плоским деталям. Пилильные станки разделяются на несколько больших подгрупп:

  • Пилорамы — устройство для проведения поперечной или продольной распилки заготовок. Используются линейные пилы, которые вращаются поступательно по отношению к заготовкам. Используется в основном на производственных складах, а не в домашних мастерских, так как довольно громоздкое и большое. Кроме того, не говорит в его пользу большой расход энергии — экономичность мала;
  • Круглопильные устройств работают как в ручном, так и автоматическом режиме. Они необходимы для тщательной распилки деревянных заготовок на вертикальной и наклонной плоскостях. Детали обрабатываются при помощи специальным образом закрепленных круглых пил. В зависимости от качества пил, их мощности и размеров меняется сфера использования оборудования;
  • Ленточные механизмы также управляются ручным или автоматическим способом. Их преимущество состоит в том, что разрезание дерева происходит при линейных движениях ленты. Возможность использовать не только при обработке, но и для придания черновой формы заготовкам. Обработка ленточными станками довольно экономная, они не занимают много места в пощении, не требует специальных навыков сотрудника для работы.

Строгальные станки — вторая разновидность. Их используют для снятия внешнего слоя при помощи инструментария. Односторонние механизмы могут снимать кромку только с довольно массивных изделий, при этом воздействуют они только на верхнюю часть. Двухсторонние в свою очередь задействуют верхнюю и нижнюю части заготовки. В отличии от односторонних эти приборы более производительны, но вместе с тем работа потребует знаний от оператора станка, устройства сложней в обслуживании. К типу строгальных относятся так называемые фуговальные варианты, которые снимаются фаски по углам.

Непосредственно токарные станки могут быть различных видов и вариаций — зависит от габаритов, точности, типа используемых заготовок.

Но распространенной и применяемой на производстве классификацией является степень универсальности и автоматизирование. По последнему параметру оборудование делится на:

  • ручное — детали подаются самостоятельно, скорость шпинделя варьируется при помощи ручного управления;
  • автоматизированное — процессы контролирует сотрудник, но благодаря копированным механизмам происходит уменьшение затраты времени;
  • автоматические — наиболее безопасные и быстрые устройства, так как работы происходят вне зависимости от человека, популярны варианты с ЧПУ управлением.

Токарные станки разделяют по сфере использования. Универсальные подойдут для обработки практически любой детали, конической или плоской формы, размеров 50 или 5 сантиметров. А вот специализированное работает только с деталями определенных размеров и формы. Специальное — еще более узкая категория, так как оно предназначается для работы с одной деталью.

Сверлильные варианты делают отверстия, по своему типу бывают вертикальными, горизонтальными и радиальными — в зависимости от используемой плоскости. Фрезерные применяют для работы с фасонными и плоскими поверхностями, также разделяются по используемой площадке. Гнутарные — оптимальный вариант для придания особенной, нестандартной формы элементам.

Каждый вид станка используется по-разному, хотя механизмы схожи. Требуется внимательно изучить особенности оборудования перед началом работы, так как даже интуитивно понятный механизм может иметь собственные особенности.

Виды точения: какие приемы используются?

Токарное дело – обширная область знаний. Специалист должен выбрать не только подходящее оборудование, но и знать особенности выполнения всех приемов. Основных видов токарных работ насчитывается около десятка, но следует понимать, что каждый вид обработки может касаться деталей различного диаметра, размера, фактуры. Следовательно, сосчитать точно, какие виды точения и приемы есть не представляется возможным. Основные виды точения:

  • обработка наружных поверхностей цилиндрической формы;
  • точение наружных поверхностей конического образца;
  • обработка уступов и торцов деталей;
  • обработка поверхностей цилиндров и кубов с внутренней стороны;
  • отрезка заготовки;
  • вытачивание канавок и отверстий;
  • сверление отверстий;
  • работы, сопутствующие сверлению — развертывание и зенкерование сторон;
  • нарезание внутренней и наружной резьбы;
  • обработка фасонных плоскостей;
  • накатывание рифлении и другое.

Как видно из списка, приемов токарных работы множество. Рабочий в обязательном порядке должен не только знать досконально их все, но и быть в курсе правил безопасности при выполнении обтачивания или нарезания определенных заготовок.

Какие понадобятся резцы для работы?

Видов резцов на стандартном станке насчитывается около 15 штук. Каждый из них предназначен для выполнения определенного приема точения. Использовать неподходящий резец, который выполняет идентичные функции, нельзя. Это может дать эффективный результат, но приведет к поломке оборудования.

Резцы — наиболее важная деталь механима. В ручных и автоматизированных станках они сменятся специалистом при каждом ходе. Исключение составляют лишь специализированные варианты, которые можно настроить так, чтоб резец сменялся автоматически на необходимый на шаг-два вперед. Это свойство значительно экономит время. Автоматические токарные станки изменяют резец автоматически, то есть без участия человека. Это очень удобно, так как отсутствует риск получить травму, особенно при проверке работоспособности, кроме того, существенно экономится время и ресурсы.

Специализированные станки оснащены несколькими резцами, так как они работают с конкретной по форме, типу деталью. А вот универсальные оснащаются десятками резцов с различными размерами. В наиболее масштабных вариантах их может быть 15 разновидностей, при этом различных размеров. Виды:

  • прямой резец;
  • упорный механизм;
  • отогнутый проходной резец;
  • отрезной не проходной;
  • канавочный резец;
  • расточный механизм;
  • зенкер;

  • сверло;
  • резец для проведения резьбы;
  • развертка;
  • фасонный вариант;
  • метчик;
  • накатка.

Обратите внимание на то, что в резцах накатки указываются стрелка направления — судят, как перемещается инструментарий при вращении обрабатываемой детали.

Основные приемы работы со станком

Обязательны к выполнению приемы работы с токарным станком. От этого напрямую зависит безопасность пользователя. Важно:

  • проверить исправность механизма перед началом работы, в том числе крепление деталей и щитки;
  • при каждом использовании смазывать ходовой валик и винты;
  • проверить уровень заправки;
  • включить на холостом ходу — проверить рычаг, пусковой механизм, суппорт, скорости и передачи;
  • следить за направляющим и станиной;
  • не допускать резкого переключения на обратный ход, перехода коробки передач в другой режим.

Обязательно по окончанию работ провести чистку механизма. Убирают остатки стружки, протирают тканью, смоченной в керосине.

Этапы работы с деревом на токарном станке

Этапы работы обязательны к выполнению. Не соблюдение ТБ грозит не только поломкой самого оборудования, но и риском для специалиста.

Настройка станка

Настройка станка происходит в выключенном режиме. Токарь проверяет безопасность работы узлов, смотрит, правильно ли они закреплены. Дополнительно оборудование смазывается маслом. После попадания в узлы происходит проверка на холостом ходу. Для этого не потребуется много времени, достаточно провести 3-5 кругов, при этом наблюдать, как закреплены детали, не возникает ли шума или треска. После проверки и настройки приступают в основной работе.

Выбор и подготовка заготовки

Выбор и подготовка древесины происходит на первом этапе. Брусок подбирают оптимальной формы, без трещин, подтверждений, признаков гниения и сучков. Центры меряют при помощи обычного карандаша. Для удобства работы производят центрирование — проводят из концов диагональные линии. Разметка помогает не только найти центр.

Если заготовка имеет отличную от цилиндрической форму, то ей придают напоминающую такую. Важно, чтоб деталь была не цельной, так как необработанный кусок может давать щепки. Для придания формы понадобится рубанок — достигать оптимальных показателей точности необязательно. В случае необходимости воспользуйтесь прибором центроискателем.

Крепление заготовки

Выполнение насечек обязательно, их делают при помощи керна. Надежность проверяют путем просмотра работы задней бабки. Она должна плотно прижимать головку, не отклоняться от положения станины.

Под ручник устанавливается так, чтоб кромка выступала примерно на половину сантиметра. Крепление дополнительно проверяется включением болванки — она не должна щелкать.

Черновая обработка

Черновая обработка проводится с использованием резца, но без проверки точности. Проводится кручение рукоятки на минимальной передаче и обработка. Этот метод позволяет снять первичный слой заготовки и подготовить ее к дальнейшей работе.

Процесс работы при креплении между двумя центрами

Это востребованный метод, выполнить может новичок. Смысл состоит в том, что деталь закрепляется между бабками, обтачивать можно довольно внушительные заготовки по размерам, так как диаметр и длина практически не ограничиваются. Способ безопасный в сравнении с другими.

Обтачивание до цилиндрической формы

Точить до цилиндрической формы позволяет резец с режущей кромкой полукруглого вида — ровно без нажима снимают материал с передней части. По мере движения материал убирается, а резец продвигается вперед.

Проверка размера

Проверка размера проводится после вытачивания. Главные факторы риска — сильный нажим, смещение заготовки, торопливость работы.

Выравнивание плоским резцом

Обработка плоским инструментом не затруднительна. Полотно входит в под ручник, при том одной рукой поддерживают ручку, поднимая деталь.

Глубина поддерживается на оной уровне — поднимайте инструмент на одинаковую высоту. Только в таком случае плоскость выйдет ровной, идентичной по гладкости рубанку.

Использование отрезного резца

Точеные детали определенной длины с идеальным срезом получаются при помощи отрезного резца. Проставляют пометку на заготовке, потом ставят перпендикулярно. Резец буквально вдавливается в древесину.

Выполнение декоративных элементов

Делают желобки и валики после разметки. Затем заготовку вращают, наметки проводятся карандашом в этом состоянии. Декоративные элементы выполняют плоскими резцами с косой кромкой. Сначала выполняют канавку на 3 миллиметра, а потом, наклоняя инструмент, расширяют. Форма придается постепенным вращение валика.

Желобки делают полукруглым инструментом. Его медленно перемещают по линиям, увеличивая глубину. Оканчивают процедуру косым резцом.

Вытачивание при зажиме с одного конца

Таким методов вытачивают бокалы, тарелки, шкатулки. Деталь надевается на один патрон, держателем выступает фиксатор, шпонка, шуруп, чашечный держатель.

Вытачивание полостей

Предварительно делают обточку на межцентровом креплении. Параметры наносят насечкой. Задняя бабка блокируется, фиксируется заготовка на передней части. Обработка проводится полукруглым резцом с подручником, установленным перпендикулярно. Работают только с движущейся вертикально частью, а не горизонтально.

Шлифовка изделия

Шлифовку проводят наждачной бумагой. Изделие помещают на бабку, включают минимальные обороты и подкладывают наждачку к поверхности.

Какие поделки можно изготовить на токарном станке: идеи реализации

Своими руками можно выполнить ряд интересных предметов декора. К примеру:

  • круглые декоративные тарелки;
  • ровные поверхности журнальных столов, шкатулок;
  • вазы, статуэтки любого размера;

Для домашней мастерской выбирайте универсальные станки, которые дают возможность работать в одним или двумя зажимами.

Техника безопасности

Обработка проводится в спецодежде, защищающей тело. Волосы убираются. Глаза защищаются, все украшения снимаются. Проверяется заземление оборудования, проверка закрепления заготовки.

Даже при помощи недорогого станка можно создавать удивительные предметы. Так при должном упорстве освоить его может каждый.

Проект по технологии «Токарный станок по дереву»

Описание презентации по отдельным слайдам:

1 слайд Описание слайда:

Творческий проект «Токарный станок» Выполнил: ученик 10 А класса Тур Данил Руководитель проекта: учитель технологии Семяшкин Глеб Егорович

2 слайд Описание слайда:

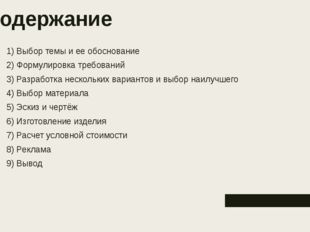

Содержание 1) Выбор темы и ее обоснование 2) Формулировка требований 3) Разработка нескольких вариантов и выбор наилучшего 4) Выбор материала 5) Эскиз и чертёж 6) Изготовление изделия 7) Расчет условной стоимости 8) Реклама 9) Вывод

3 слайд Описание слайда:

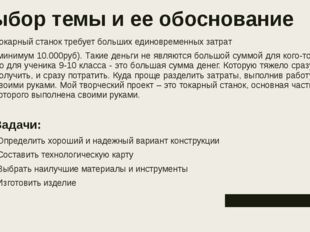

Выбор темы и ее обоснование Токарный станок требует больших единовременных затрат (минимум 10.000руб). Такие деньги не являются большой суммой для кого-то, но для ученика 9-10 класса — это большая сумма денег. Которую тяжело сразу получить, и сразу потратить. Куда проще разделить затраты, выполнив работу своими руками. Мой творческий проект – это токарный станок, основная часть которого выполнена своими руками. Задачи: Определить хороший и надежный вариант конструкции Составить технологическую карту Выбрать наилучшие материалы и инструменты Изготовить изделие

4 слайд Описание слайда:

ЦЕЛЬ 1) Найти необходимые размеры 2) Собрать станок из подходящего материала 3) Набраться опыта 4) Получить удовольствие от работы

5 слайд Описание слайда:

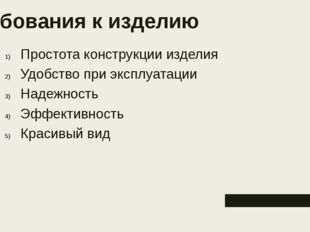

Требования к изделию Простота конструкции изделия Удобство при эксплуатации Надежность Эффективность Красивый вид

6 слайд Описание слайда:

Разработка нескольких вариантов

7 слайд Описание слайда:

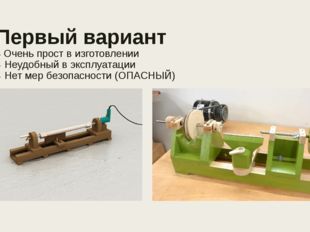

Первый вариант ► Очень прост в изготовлении ► Неудобный в эксплуатации ► Нет мер безопасности (ОПАСНЫЙ)

8 слайд Описание слайда:

Второй вариант ► Сложнее в изготовлении ► Удобство при эксплуатации ► Надежный ► Безопасный

9 слайд Описание слайда:

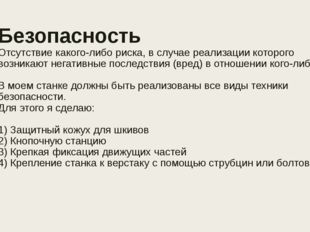

Безопасность Отсутствие какого-либо риска, в случае реализации которого возникают негативные последствия (вред) в отношении кого-либо. В моем станке должны быть реализованы все виды техники безопасности. Для этого я сделаю: 1) Защитный кожух для шкивов 2) Кнопочную станцию 3) Крепкая фиксация движущих частей 4) Крепление станка к верстаку с помощью струбцин или болтов

10 слайд Описание слайда:

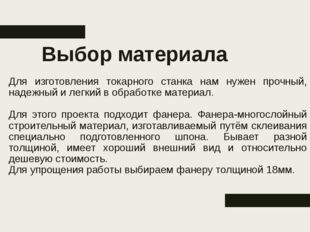

Выбор материала Для изготовления токарного станка нам нужен прочный, надежный и легкий в обработке материал. Для этого проекта подходит фанера. Фанера-многослойный строительный материал, изготавливаемый путём склеивания специально подготовленного шпона. Бывает разной толщиной, имеет хороший внешний вид и относительно дешевую стоимость. Для упрощения работы выбираем фанеру толщиной 18мм.

11 слайд Описание слайда:

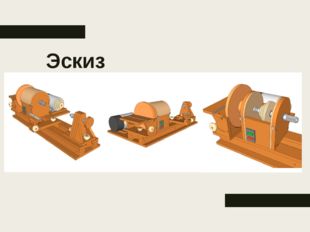

Эскиз

12 слайд Описание слайда:

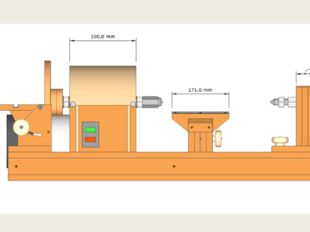

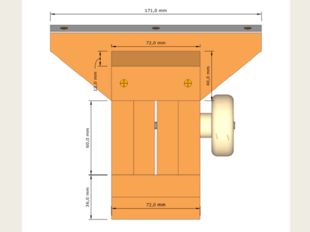

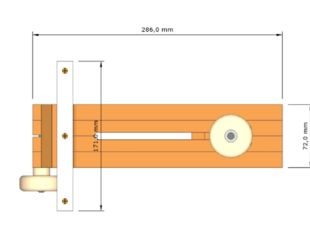

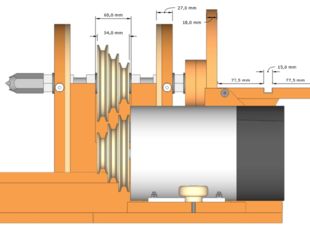

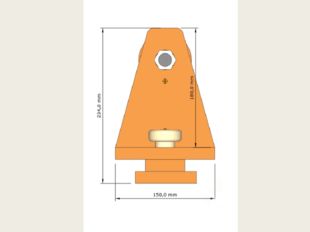

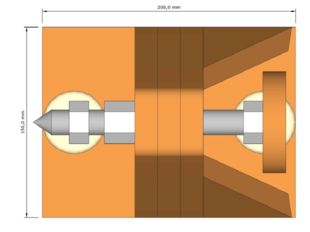

Чертежи

13 слайд Описание слайда: 14 слайд Описание слайда: 15 слайд Описание слайда: 16 слайд Описание слайда: 17 слайд Описание слайда: 18 слайд Описание слайда: 19 слайд Описание слайда: 20 слайд Описание слайда: 21 слайд Описание слайда: 22 слайд Описание слайда: 23 слайд Описание слайда: 24 слайд Описание слайда:

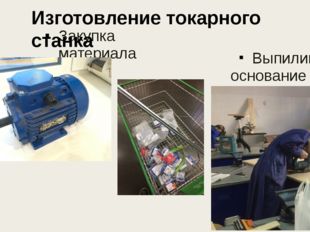

Закупка материала Выпиливаю основание станка Изготовление токарного станка

25 слайд Описание слайда:

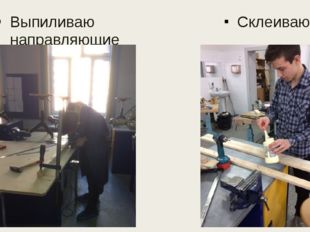

Выпиливаю направляющие Склеиваю

26 слайд Описание слайда:

Размечаю соединение основания и направляющих Покрываю лаком

27 слайд Описание слайда:

Сборка станка

28 слайд Описание слайда:

Столкнулись с проблемой когда собирали заднюю бабку

29 слайд Описание слайда:

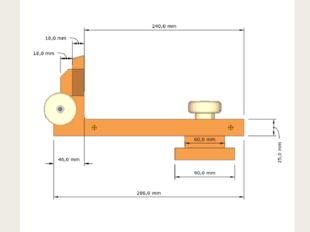

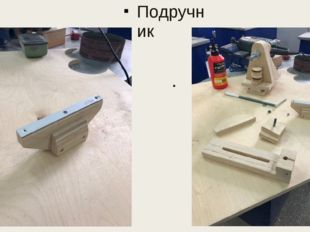

Подручник

30 слайд Описание слайда:

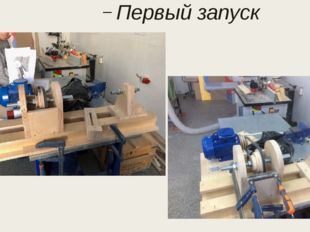

Первый запуск

31 слайд Описание слайда:

Изготовление защитного кожуха

32 слайд Описание слайда:

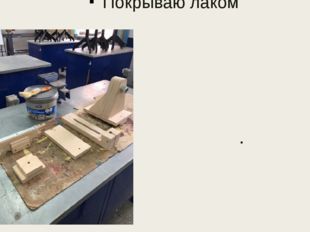

Покрываю лаком

33 слайд Описание слайда:

Расчет условной стоимости Фанера 1525х1525х18__________1134руб Затраты на электроэнергию Вилка 380В_____________________151руб и освещение _______300руб Штанга м20(ось)_________________197руб Штанга м16(ось)_________________38руб Гайка переходная м20____________2шт-226руб Гайка оцинкованная м20__________8штук-120руб Шайба оцинкованная м20_________8штук-112руб Гайка с фланцем м6_______________5руб Гайка мебельная забивная м6______10шт-34руб Винты оцинкованные м6х40________5шт-25руб Винты оцинкованные м6х60________5шт-18руб Петля____________________________48руб Саморезы 4х50___________________ 80руб Саморезы 3.5х19__________________19руб Шайба м6________________________4шт-4руб Клей пва_________________________140руб Подшипники м20__________________620руб Ремень клиновой__________________100руб Лак______________________________30руб Двигатель_________________________3700руб Кабель___________________________150руб Пускатель с кнопкой_______________ 950руб Итог: 8201руб

34 слайд Описание слайда:

Реклама

35 слайд Описание слайда:

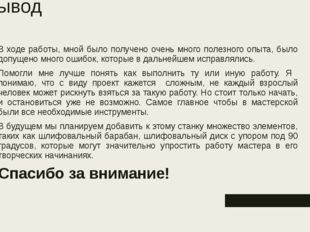

Вывод В ходе работы, мной было получено очень много полезного опыта, было допущено много ошибок, которые в дальнейшем исправлялись. Помогли мне лучше понять как выполнить ту или иную работу. Я понимаю, что с виду проект кажется сложным, не каждый взрослый человек может рискнуть взяться за такую работу. Но стоит только начать, и остановиться уже не возможно. Самое главное чтобы в мастерской были все необходимые инструменты. В будущем мы планируем добавить к этому станку множество элементов, таких как шлифовальный барабан, шлифовальный диск с упором под 90 градусов, которые могут значительно упростить работу мастера в его творческих начинаниях. Спасибо за внимание!

Курс профессиональной переподготовки

Учитель, преподаватель технологии

Курс повышения квалификации

Курс повышения квалификации

Найдите материал к любому уроку,
указав свой предмет (категорию), класс, учебник и тему:

Выберите категорию: Все категорииАлгебраАнглийский языкАстрономияБиологияВнеурочная деятельностьВсеобщая историяГеографияГеометрияДиректору, завучуДоп. образованиеДошкольное образованиеЕстествознаниеИЗО, МХКИностранные языкиИнформатикаИстория РоссииКлассному руководителюКоррекционное обучениеЛитератураЛитературное чтениеЛогопедия, ДефектологияМатематикаМузыкаНачальные классыНемецкий языкОБЖОбществознаниеОкружающий мирПриродоведениеРелигиоведениеРодная литератураРодной языкРусский языкСоциальному педагогуТехнологияУкраинский языкФизикаФизическая культураФилософияФранцузский языкХимияЧерчениеШкольному психологуЭкологияДругое

Выберите класс: Все классыДошкольники1 класс2 класс3 класс4 класс5 класс6 класс7 класс8 класс9 класс10 класс11 класс

Выберите учебник: Все учебники

Выберите тему: Все темы

также Вы можете выбрать тип материала:

Проверен экспертом

Общая информация

Номер материала: ДБ-431708

Похожие материалы

Вам будут интересны эти курсы:

Оставьте свой комментарий

основные приемы и правила точения

Умение работать на токарном станке открывает перед домашним мастером новые горизонты.

С помощью этого полезного устройства можно создавать различные изделия, имеющие форму фигур вращения. Это может быть уникальный набор для игры в шахматы или оригинальная ножка авторского обеденного стола, шкатулка или чаша из дерева.

Ассортимент изделий широк. Все зависит от квалификации токаря и его умения работать с деревом.

Мастерская резьба по дереву на токарном станке потребует собранности, пространственного воображения и умения чувствовать материал, приходящего с опытом.

Не забудь поделиться с друзьями!

Содержание статьи

Изучение станка

Прежде чем браться за создание деревянного шедевра, стоит изучить устройство станка. Он состоит из четырех основных частей.

Во-первых, это станина, остов, на котором смонтированы все узлы и агрегаты.

Следующая важная часть токарного станка – передняя бабка. На нее через систему шкивов или шестеренчатую передачу передается вращение от электродвигателя. На ее выходе установлен шпиндель с вращающимся центром или планшайбой для фиксации заготовки. В промышленном станке, сделанном под правую руку, она находится слева.

Задняя бабка – это пассивная деталь, представляющая собой свободновращающийся заостренный вал. Ее предназначение – фиксация длинной заготовки. Бабка может перемещаться для работы с деталями разной длины и надежно фиксироваться в любом положении.

Подручник или держатель резцов чаще всего представляет собой металлический столик, на который опирается стамеска или резец по дереву. Его конструкция позволяет свободно перемещаться для удобства работы.

До того как включать токарный станок, стоит разобраться в органах управления, понять принцип работы и задачу каждой детали, это позволит избежать ошибок, а возможно, и несчастного случая.

Выбор и подготовка заготовки

Основа будущего изделия – брусок квадратного сечения. Брусок должен быть без сучков, без трещин и прочих механических повреждений. С помощью линейки и карандаша намечают центры. Найти центр несложно, достаточно начертить по две диагонали на каждом торце бруска.

Прежде чем крепить болванку в токарный станок, ей надо придать форму, близкую к цилиндрической. Не стоит пытаться обточить цельный брусок, можно сломать инструмент или травмироваться в случае вылета крупных щепок. Но и создавать идеальный цилиндр необязательно, достаточно срезать углы, превратив брусок в восьмигранник. Это можно сделать топориком или рубанком.

Иногда в качестве основы используют не брусок, а заготовку, имеющую сечение, близкое к кругу, например обрезок полена. В данном случае используется несколько другая технология. Придавать полену круглую форму не придется, но возникают трудности в поиске центров. Тут не обойтись без специального инструмента плотника – центроискателя.

Крепление заготовки

По разметке на торцах болванки с помощью разметочного керна делают насечки. Они гарантируют надежную фиксацию заготовки и упрощают ее установку.

Существует два основных способа работы на токарном станке по дереву:

  • обработка заготовки, закрепленной между двумя центрами;
  • вытачивание изделия, зажатого в передней бабке.

Независимо от выбранного варианта, перед включением станка необходимо убедиться в надежности фиксации. Если задействуется задняя бабка, она должна плотно прижимать заготовку, при этом быть надежно зафиксированной на станине.

После закрепления выставляют подручник. Его кромка должна быть параллельна заготовке и отступать он нее примерно на 5 мм. В процессе работы по мере снятия материала его надо будет пододвигать.

Подготовка к работе завершается пробным вращением. Для этого рукой проворачивают болванку, чтобы убедиться в отсутствии чрезмерного боя.

Процесс работы при креплении между двумя центрами

Одним из наиболее популярных способов работы на токарном станке является вытачивание детали, закрепленной между передней и задней бабкой. Подобным методом можно изготавливать различные изделия, в том числе достаточно большого размера. Помимо универсальности, этот способ отличается безопасностью, его рекомендуют для обучения работе на токарном станке по дереву начинающих токарей.

Обтачивание до цилиндрической формы

Используя полукруглый резец с ровной режущей кромкой, выполняют выравнивание детали. Начиная с одного конца заготовки, без сильного нажима, медленно и аккуратно снимают избыточный материал. Не надо гнаться за скоростью, эта работа не терпит суеты. В результате с поверхности должны исчезнуть все плоскости, а заготовка должна обрести форму правильного цилиндра требуемого диаметра.

Выравнивание плоским резцом

После того как болванке придана форма правильного цилиндра, токарный станок отключают. Поскольку в процессе работы было снято некоторое количество материала, заготовка стала тоньше, следовательно, нужно пододвинуть подручник ближе.

Дальнейшее выравнивание выполняют с помощью косого плоского резца. Это простой и эффективный прием. Полотно резца упирается на подручник, его поддерживают одной рукой, второй держат за ручку, немного приподымая инструмент для противодействия вращению заготовки.

Обратите внимание! По всей длине будущего изделия необходимо поддерживать одинаковую глубину резки, тогда поверхность получится гладкой, словно обработанная рубанком.

Время от времени станок отключают, с помощью штангенциркуля контролируют диаметр детали.

Использование отрезного резца

Данный тип резцов применяют в случае необходимости отрезать заготовку из дерева определенной длины. Он оставляет идеально ровный срез, практически не требующий последующей шлифовки.

Чтобы срез получился точным, рекомендуется предварительно поставить пометку на детали. Для этого подойдет обычный карандаш. Удерживая резец перпендикулярно заготовке, с легким нажимом его вдавливают в древесину. Срез делают не на полную глубину, оставляют тонкую шейку, которую впоследствии срезают ножом или пилой.

Выполнение декоративных элементов

Основные декоративные элементы, которые изготавливают на токарном станке, – это валик и желобок. Чаще всего между ними оставляют цилиндрический поясок. Комбинируя эти три несложные детали, можно вытачивать самые разные изделия из дерева: от карнизов до элементов мебели.

Работать будет проще, если выполнить предварительную разметку. Для этого достаточно линейки и простого карандаша. Пометки делают при выключенном станке, а когда заготовка начнет вращаться, их наводят с помощью того же карандаша. Достаточно поднести грифель к вращающейся поверхности, линия получится отчетливой и контрастной.

Обратите внимание! Валики делают с помощью плоского резца с косой режущей кромкой.

Работу начинают с того, что резцом проделывают канавку чуть в стороне от намеченной линии. Глубина канавки примерно 3 мм. Наклоняя режущую часть в одну сторону и в другую, расширяют канавку.

Остается придать валику правильную форму, для этого резец устанавливают точно посредине канавки и медленно проворачивают ручку, позволяя режущей кромке снимать лишнюю древесину. Точно так же делают другую сторону валика.

Создавать желобки удобно с помощью полукруглого резца. Медленно передвигая его по заготовке между пометками, снимают лишнюю древесину, постепенно увеличивая глубину выемки. Придать законченность желобку можно с помощью косого резца. Им формируют переход от желобка к валику или цилиндрическому пояску.

Вытачивание при зажиме с одного конца

Особого подхода требует обработка дерева на токарном станке при зажиме с одного конца. Так изготавливают всевозможные шкатулки, декоративные чаши и бокалы, деревянные тарелки. Для этих целей крепление между центрами не подойдет, необходим один патрон, который удержит деталь во время ее обработки.

Фиксацию заготовки осуществляют с помощью различных держателей. Чаще всего используется:

  • держатель с шурупом;
  • чашечный держатель;
  • фиксатор со шпонкой;
  • трехкулачковый патрон.

Кроме вышеперечисленных фиксаторов широко используется комбинированный держатель. В его конструкции собраны все известные методы фиксации заготовки, что делает его универсальным инструментом.

Вытачивание полостей

Прежде чем создавать углубление в детали, выполняют ее черновую обработку. Это удобнее сделать при обычном межцентровом креплении. В ходе черновой обработки формируют наружную поверхность изделия, намечают параметры углубления.

Заднюю бабку станка снимают, она не понадобится. Отрезают заготовку необходимой длины и устанавливают ее в фиксатор передней бабки. Проверяют надежность крепления. Подручник поворачивают перпендикулярно заготовке, включают станок. С помощью полукруглого резца начинают точение полости.

Важно! Работать надо лишь с той частью заготовки, которая движется сверху вниз, в противном случае можно выронить инструмент или даже получить травму.

Удобнее работать, если предварительно просверлить в центре заготовки отверстие нужной глубины.

Шлифовка изделия

Как правило, изделие, изготовленное на токарном станке, не требует дополнительной шлифовки, но при необходимости легко довести поверхность до требуемого состояния.

Чтобы выполнить шлифовку, подручник снимают. Используется полоска мелкозернистой наждачной бумаги. Станок включают на небольших оборотах, двигая полоску бумаги по изделию, добиваются необходимой гладкости.

Важно не переусердствовать, даже самым мелким абразивом легко испортить изделие.

Техника безопасности

Работа будет приносить удовольствие и не станет причиной травмы только в том случае, если токарь знает и выполняет правила техники безопасности.

Работы выполняют только в защитной спецодежде. Длинные волосы должны быть убраны, на одежде не должно быть висящих украшений.

Станок должен быть надежно заземлен. Токарное оборудование должно проходить регулярные проверки.

Прежде чем включить станок, необходимо проверить надежность крепления заготовки. Ни в коем случае нельзя передавать предметы через работающий станок.

Помимо писаных правил есть еще одно, неписаное – не бойся станка, он всего лишь инструмент. Если придерживаться этого правила и усиленно трудиться, можно запросто стать настоящим токарем-профессионалом. Немного усилий, вера в результат и любая деталь, вышедшая из-под резца, станет настоящим творением мастера.

Токарные станки по дереву: конструкция, фото, видео

Устройство токарных станков для деревообработки схоже по основным параметрам с оборудованием по металлообработке. У них так же есть передняя и задняя бабки, суппорт, шпиндель с резцами. От назначения оборудования зависят его масса, оснащение дополнительными приспособлениями и автоматизированными системами управления.

Токарный станок по дереву

Устройство деревообрабатывающего токарного станка

Устройство токарного станка по дереву отличается от оборудования по металлу тем, что система охлаждения ему не требуется, благодаря этому отсутствует система подачи охлаждающей жидкости. Мощность деревообрабатывающего токарного станка для с ручным управлением меньше, но регулировка скоростей вращения у него есть. Для работы на токарных станках по дереву с ручным управлением, не предназначенных для выпуска одного типа товаров, применяются специальные приспособления –  резцы и съёмная планшайба.

Основные узлы

Планшайба служит для надёжного закрепления материала максимально допустимого диаметра, а резец используется для ручной работы на оборудовании, не имеющем стационарно установленного суппорта. Они чаще используются для изготовления незамысловатых заготовок под роспись, вытачивания необходимых в хозяйстве черенков для лопат, топорищ и прочего бытовой утвари.

Школьный токарный станок по дереву даёт полное представление о том, как можно сделать предметы домашней утвари, красивые сувениры. Работающий на небольших оборотах станок даст начинающему мастеру понять основной принцип работы всех токарных узлов и механизмов. Полученные в школе навыки помогут освоить и более сложное токарное оборудование с ЧПУ.

Одним наиболее часто встречающимся, в массовом производстве оборудованием деревообрабатывающих цехов, можно назвать токарно-копировальный станок по дереву.  Для его работы необходимы приспособления – трафареты, по очертанию которых будет создаваться абрис предмета.

Токарный станок по дереву с копиром

Классификация деревообрабатывающих станков

Много разновидностей оборудования используется в деревообрабатывающей отрасли. Основными признаками, по которым производится классификация – это технологический процесс и особенности конструкции.

Технологические признаки:

  1. Режущие;
  2. Клеильно-сборочные;
  3. Прессы;
  4. Отделочные;
  5. Сушильные.

Различное по конструкции оборудование для проведения одних и тех же операций может различаться по технологии работы.

  • Обрабатывающие 1 или много предметов;
  • Количество потоков;
  • 1-координатные или 4-координатные;
  • По количеству шпинделей;
  • По траектории перемещения обрабатываемого материала;
  • По характеру подачи.
  • По цикличности.

Токарный станок по дереву с копиром

Схема работы на токарно-копировальном станке такова:

  1. Вверху станины на специальных креплениях устанавливается трафарет, выполненный из дерева – копир.
  2. Обкатной ролик движется по внешней стороне копира.
  3. За счёт соединения ролика с режущим инструментом методом жёсткого крепления, резец переносит с точностью движение ролика по копиру на дерево. Там где на копире углубление, на дереве будет выпуклый элемент, а выступ на трафарете скажется выемкой в готовом деревянном предмете.

Для производства одинаковых элементов деревянного декора станок с копиром наиболее удобное решение.

Токарный станок, на котором происходит обработка с помощью ручных инструментов: рейера, мейселя, скребка, не отличается особой точностью. При изготовлении нескольких аналогичных деталей из дерева с одинаковыми характеристиками плотности приходится надеяться только на мастерство токаря и его глазомер, но всё равно дать 100% гарантию в том, что они будут идентичными очень сложно. Использование в производстве дерева различных пород подразумевает, что резцы и приспособления потребуются отличные друг от друга.

Токарно-копировальный станок по дереву отличается точностью воспроизведения заложенных данных. Копир является своеобразным прототипом ЧПУ. Один копир позволяет бесконечное количество раз изготавливать идентичные вещи, что необходимо для изготовления балясин для перил или ножек к гарнитурам корпусной мебели. В цехах, где производство поставлено на поток, целесообразнее использовать копировальные станки оснащённые ЧПУ.

При работе с деревом, всегда остаётся ручной процесс доведения детали до совершенства при помощи наждачной бумаги. Шлифовка производится на стадии, пока предмет находится в закреплённом виде между бабками токарного станка. Вращение программируется на меньшие обороты, чем те, на которых производилась резка.

Токарные станки используются для вытачивания деревянных элементов продолговатой формы. Заготовка крепится на шпинделе с примерно равным распределением веса. Для этого в центре торцевых концов деревянной заготовки высверливаются отверстия – это необходимо для того, чтобы вращение вала было равномерным. Чаще всего используются дерево цилиндрической формы или брус с оструганными углами. Резание проводится не только внешней, но и внутренней поверхности заготовки. Формы готовых изделий могут быть сложными, коническими, цилиндрическими – симметричными относительно центра изделия.

Высокой точностью воспроизведения сложного рисунка обладает настольный токарный станок по дереву, оснащённый системой компьютерного программирования. На нём можно создавать очень сложные элементы резьбы.

Классификация

Токарные станки делятся на:

  • центровые, имеющие механизированную подачу. Есть возможность выполнять на этом оборудовании работы с применением ручных режущих инструментов (при установке на станине специального подручника). Продолговатый кусок древесины удерживается шпинделем и подвижной задней бабкой. Продольная подача суппорта механизирована. На этих станках можно работать с копиром. При работе с короткими лёгкими заготовками крепление задней бабкой может не использоваться. При обработке внутренней стороны деревянной детали креплением служит планшайба. Движущимися элементами в рабочем режиме на этих токарных станках являются резцы, перемещающиеся вдоль обрабатываемого куска дерева и вращающийся шпиндель.
  • лоботокарные станки используются для производства деталей на плоской широкой деревянной основе. Красивая многоуровневая резьба, барельефы, горельефы – это то, что можно произвести на станках, работающих с широкой планшайбой, на которой и крепится заготовка. Работа проводится только на лицевой части детали. Остальная доработка будет проходить в ручном режиме.
  • круглопалочные обрабатывают дерево, придавая ему форму с круглым сечением. При работе на этом оборудовании заготовки не вращаются и не движутся. Единственными движущимися деталями станка являются головки с резцами. Есть и станки в этой группе для обработки длинных изделий. Тогда в них будет подача заготовок вальцами под резцы.

Придание формы дереву происходит при вращении обрабатываемого материала и применении режущего инструмента.

Устройство и оснастка

Токарные деревообрабатывающие станки различаются по типу подачи суппорта и форме изготавливаемых предметов.

  1. На токарном станке с подручником обрабатываются деревянные болванки, не превышающие в диаметре 40 см, а по длине 1 м, 60 см.
  2. Токарные установки с механической подачей суппорта приспособлены для обработки деревянных заготовок с теми же ограничениями по размерам, что и приспособления для ручной резки.
  3. Приспособление для дискообразных деревянных заготовок имеет возможность размещения на рабочей поверхности деталей до 3 м в диаметре. Толщина дерева при этом ограничивается параметрами, заложенными изготовителем станка.

Схема токарного станка имеющего механическую подачу суппорта, оснащённого приставным лобовым устройством:

  • станина на 2 тумбах;
  • передняя и задняя бабки;
  • суппорты;
  • шпиндель, вращаемый 2-скоростным двигателем;
  • клиноременная передача, соединяющая 3-ступенчатую коробку передач с мотором;
  • шкив, закреплённый на шпинделе, приводит в движение продольный суппорт;
  • резцы крепятся в поворотном держателе;
  • основной – поперечный и дополнительный – продольный суппорты задают направление хода резцов.

При работе ручными резцами необходимо на направляющие станины устанавливать подручник. Суппорт на этом этапе обработки отводится за пределы рабочей зоны до упора.

Оснастка для токарных станков
Инструмент для токарного станка по дереву

Лобовое устройство также имеет поворотный держатель. Используется это приспособление для обработки заготовок с диаметром до 60 см, закрепляемых с одной стороны на планшайбе, соединённой со шпинделем, и фиксируется задней бабкой станка. При обработке короткой заготовки зажим может не использоваться, что упрощает внутреннюю обработку деталей.

Скорость срезания кромки дерева в разных точках разная, что определяется удалённостью резца от оси вращения. Наиболее наглядно это прослеживается при работе с копиром. Частота вращения шпинделя определяется по диаметру обрабатываемого древесного материала и его прочности.

Токарная обработка дерева — деревообработка на токарном станке

В старину красивые вещи из дерева могли делать только мастера своего дела при помощи ручного инструмента, но когда был изобретён современный токарный станок, и его приспособили для столярных работ, положение дел изменилось. Теперь любой человек, изучивший азы работы на станке, способен, используя точение дерева, создавать почти произведения искусства.

В последние годы деревообработка стала не только производством каких-либо деревянных изделий на предприятиях, но и увлечением многих тысяч любителей выточить поделку из дерева на своём личном токарном станке для деревообработки.

Если делать какую-либо деталь из дерева ручным инструментом, то такое занятие займёт много времени, ту же самую поделку на станке можно сделать гораздо быстрее, и даже качественней. Вручную красивые вещи из дерева может сделать только мастер своего дела, но любой желающий может освоить азы такого ремесла как токарная обработка дерева, и у него будут получаться весьма красивые поделки. Попробуем немного рассказать об этом ремесле.

Устройство и принцип работы токарного станка по дереву

Основные узлы токарного станка по дереву

Главное отличие токарного станка по дереву от его собрата, на котором обрабатываются заготовки по металлу, заключается в том, что у него вместо механического устройства для подвода резца к обрабатываемой детали установлен подручник — приспособление для упора стамесок.

Токарный станок для деревообработки устроен несложно. На станине устройства располагаются передняя и задняя бабки. В передней бабке расположен шпиндель, в него вставляют разные приспособления, с помощью которых крепится левый конец деревянной заготовки. Задняя бабка служит для упора правого конца длинной заготовки. Между левой и правой бабкой устанавливается подручник, который служит для упора инструмента, которым будет обрабатываться заготовка.

Шпиндель приводится в движение электродвигателем. Скорость вращения может регулироваться. Кстати, некоторые токарные работы можно исполнять на фрезерных станках, но об этом рассказ должен быть в отдельной статье.

Заготовка закрепляется в патроне, который установлен на шпинделе. Потом она поджимается задней бабкой. Если устройство подпора задней бабки неподвижное, то его перед установкой заготовки смазывают машинным маслом. Прежде чем начинать устанавливать заготовку, нужно в ней точно вычислить и отметить центр. Его проще всего найти, если воспользоваться угловым центроискателем. Если заготовка будет закреплена не по центру, то при вращении шпинделя это вызовет её «биение», и качественно выточить деталь не удастся.

Выбор материала и его подготовка

Породы дерева

Дерево — податливый материал для изготовления самых разных поделок. Тем не менее, нужно учитывать, что не все породы дерева одинаково легко поддаются токарной обработке. Легче всего на токарном станке обрабатываются заготовки из ореха, граба, бука, липы, березы и груши. Хвойные породы, а также дуб и ясень поддаются точению значительно труднее. Подбирая материал для заготовки, следует выбирать такие болванки, на которых нет трещин, выпадающих сучков, просмолок и прочих дефектов.

Следует учесть, что разные породы дерева имеют свою внутреннюю неповторимую красивую текстуру. Зная, какая у каждого из видов деревьев внутренняя текстура, легче подбирать необходимую болванку для изготовления той или иной поделки. Из ореховой древесины можно выточить красивую пудреницу, круглую шкатулку, а из дерева акации получается великолепная солонка. Текстуру дерева нужно учитывать при выточке того или иного изделия.

Прежде чем поставить болванку на токарный станок, нужно как можно больше подогнать её размер под будущее изделие ручным инструментом, например, топором. Толстое полено незачем устанавливать в центры, если предстоит выточить тонкую деталь. Его следует обтесать. Если заготовка в сечении имеет квадратную форму, то углы тоже можно срезать ручным инструментом, придав болванке более округлую форму.

Приспособления для крепления деревянной заготовки

Наиболее часто употребляемое приспособление для крепления болванки — поводковый патрон. Чаще всего для токарных работ по дереву используется два вида таких приспособлений.

Схема патрона с зубцами

Первый вариант такого устройства — патрон с зубцами. Крепится заготовка в таком приспособлении следующим образом: следует просверлить небольшое отверстие в отмеченном центре болванки, вставить в него центральный зуб патрона, конечно, предварительно сняв его (патрон) со шпинделя, после чего следует слегка ударить по хвостовику приспособления, тем самым вгоняя остальные зубцы в древесину.

Таким способом размечается место установки болванки в патрон. Устанавливаем его на шпиндель, после чего устанавливаем заготовку согласно разметке, поджимаем пинолью задней бабки — можно начинать точение дерева.

Второй вариант поводкового крепления деревянной болванки — использование планшайбы. Такое приспособление представляет собой металлический круглый диск. В середине расположено отверстие для надевания и крепления на шпинделе токарного станка.

По всей площади диска в правильном порядке располагаются сквозные отверстия. Через эти отверстия болтами или шурупами (саморезами) заготовка и крепится к планшайбе. Предварительно нужно отметить центр заготовки, а потом её устанавливать. Без использования планшайбы не обойтись, когда требуется точение дерева торца заготовки, и задней бабкой для упора уже не воспользоваться.

Инструмент для точения дерева

Чаще всего для обработки древесины на станках используются токарные стамески. По сравнению с обычными стамесками токарные имеют более удлинённые ручки, их резцы изготавливаются только из высококачественной инструментальной стали. То есть стамеска состоит из двух частей — ручки и, насаженного на неё, металлического полотна с заточенным под определённым углом или обоюдоострым лезвием.

Для разных задач существуют разные типы стамесок. Новичку в токарных делах для того, чтобы начать работать с деревом, достаточно научиться владеть вот этими двумя стамесками:

Стамески для токарных работ

  • рейером — у этой стамески полукруглое лезвие, которое изготавливается из толстой пластины, она предназначена для черновой обтачки заготовки;
  • мейселем — этот вид стамесок предназначен для чистовой обработки детали, лезвие заточено наискось, причём с обеих сторон.

Большую часть остальных типов токарных стамесок причисляют к фасонным инструментам. Ими придаётся окончательный вид выточенной детали. К примеру, на выточенной солонке можно вырезать декоративные канавки. Вот некоторые виды таких стамесок:

  • стамеска-крючок — таким резцом можно выточить в торце заготовки углубление;
  • стамеска-гребёнка — с её помощью можно нарезать внутреннюю и внешнюю резьбу или же нанести множество декоративных канавок;
  • стамеска-кольцо — ею можно делать то же самое, что и при помощи крючка.

Видов фасонных резцов существует великое множество. Опытные токари под конкретную задачу придумывают свои резцы, и изготавливают их сами.

Резцы для точения древесины

Технология работы на токарном станке

Желательно, чтобы рабочее место перед токарным станком было оборудовано для конкретного работника — под его рост. Обрабатываемая деталь должна находиться на уровне локтя. Прежде чем начать работать, токарь должен занять устойчивую и удобную стойку перед станком.

Деревянную заготовку нужно надежно закрепить либо в центрах, либо на планшайбе. Дальше следует подвести подручник поближе к заготовке, провернуть вал с болванкой — она не должна его задевать. Верхняя часть подручника должна располагаться миллиметров на пять ниже оси вращения.

Теперь можно запустить двигатель. Чем более чистовая работа производится, тем больше должна быть скорость вращения шпинделя. Упираем тело полотна стамески в подручник, медленно приближаем резец к вращающейся заготовке. Снимать стружку надо тонким слоем, нельзя позволять резцу глубоко проникать в тело болванки — это небезопасно. Одной рукой держат полотно стамески, а другой — её рукоять. Желательно плотно прижимать локоть к телу, таким манером создается более сильный и неподвижный упор.

Соблюдение правил безопасности при работе на токарном станке — обязательное условие

Не освоив правила безопасности работы на станке, не стоит и подходить к нему, иначе работник может здоровье потерять, а не получить удовольствие от классно изготовленной детали. Основные требования безопасности при проведении токарных работ по дереву изложены ниже:

Техника безопасности

  • токарь должен быть одет в спецодежду, которая должна быть плотно застёгнута на все пуговицы;
  • волосы должны быть убраны в головной убор;
  • обязательно надевание защитных очков и опускание защитного экрана;
  • ручки стамесок не должны иметь трещины;
  • заготовка должна быть надёжно закреплена в патроне;
  • заготовка не должна иметь повреждений;
  • станок должен быть заземлен;
  • все настроечные манипуляции (замер размера, пододвигание подручника к детали и т. д.) должны выполняться при выключенном станке.

Существуют и другие пункты требований по безопасности, которые могут быть изложены либо в производственной инструкции, либо в документации завода-изготовителя токарного станка.

Видео по теме: Точение изделий из дерева на токарном станке

Машина токарного станка
многофункциональная автоматическая деревянная, токарный станок Cnc деревянный с аттестацией Ce

Токарный станок с ЧПУ / Детали токарного станка с ЧПУ / Вертикальный токарный станок с ЧПУ / Токарный станок с ЧПУ

Спецификация:

1.CE сертификат
2. две оси, одно лезвие
3. минимальная скорость подачи: 200 см / мин
4.производитель

1.Деревянные токарные станки

Лестницы, балясины на лестницах, новые стойки для лестниц, ножки для обеденных столов, ножки для конечных столов, ножки для столов для диванов, ножки для барных стульев, ножки для стульев;

2.Деревянные токарные станки Особенности

Токарный станок по дереву — это устройство, которое может создавать такие предметы, как столбы на лестнице, деревянные конструкции и многое другое. Дерево с ЧПУ

Токарный станок

управляется компьютером, который контролируется пользователем. Использование компьютеров на токарном станке

предлагает широкий спектр преимуществ и функций, улучшая при этом функциональность.

Токарный станок

предназначен для цилиндрических или конических заготовок, например, колонны, перил, ножек стула и т.Все

Токарные станки

работают так же.

3. Параметры токарного станка по дереву

Модель

SM 1516

Макс. Длина поворота

200мм-1500мм или опция

Макс. Диаметр поворота

20-300 мм

Мощность двигателя шпинделя

4.0 кВт

Давление воздуха

0,6-0,8Mpa

Блок питания

AC380 В / 50 Гц или 220 В / 50 Гц или опция

Макс шпиндель

700-2800р / мин

Токарный станок по дереву Образцы:

Наш сервис:

Один год бесплатной гарантии на всю машину, пожизненное обслуживание.

Время обслуживания клиентов в течение 12 часов.

После истечения срока гарантии мы продолжаем предоставлять услуги по техническому обслуживанию в течение всей жизни.

После истечения срока гарантии, предоставляя широкий спектр программной и аппаратной поддержки, вы можете бесплатно обновляться на протяжении всей жизни. И поставлять детали по цене агента.

Отзывы наших клиентов:

Заводские детали:

Jinan Sameng Machinery Manufacturing Co., ООО была основана в 2003 году, производят линию по производству мебели для мебели бренда Superstar, деревообрабатывающий гравировальный станок, фрезерный станок с ЧПУ, рекламный гравировальный станок, гравировальный станок для камня, гравировальный станок для Будды, пресс для обработки металла. волоконный лазер для резки и т. д.

Super Star cnc group построила зарубежный склад в 11 округах, включая Пакистан, Вьетнам, Кению, Южную Африку, Россию, Таиланд, Малайзию, Узбекистан, Казахстан, Дубай и т. Д. Клиенты из этих стран могут получить своевременное обслуживание и доставку.

,
Токарный инструмент Подставка для токарного станка по дереву Деревообрабатывающий токарный инструмент специальной формы Изогнутые инструменты для обработки дерева | |

* Стандартный диаметр стержня составляет 5/8 «(16 мм) и 1» (25 мм).

Описание: 4-х компонентный набор инструментов для скользящего инструмента Turner Bowl с ножкой диаметром 1 »

Модель №: TR-EZ4SET

Набор из 4-х частей подголовника Turner Bowl Turner:

С этими 4 бесценными ящиками для инструментов с легкостью доберитесь до глубины чаши.

Эти удобные, эргономично спроектированные ящики для инструментов, которые обеспечат вам поддержку поворота в течение всего дня.

Благодаря уникальному вогнутому дизайну ваши пальцы будут плотно прилегать к остальным и позволят вам приблизиться к работе.

Сверхгладкая круглая верхняя поверхность из закаленной стали позволит вам без труда скользить по токарному инструменту для достижения превосходных результатов.

Все упоры имеют закаленные стержни, сваренные более 5/8 дюйма. Изогнутый стержень длиной 4 дюйма сверху вниз.


1) S Изогнутый толстый, пролет 9 дюймов. Используйте изогнутый S-образный инструмент для наружной и внутренней выемки. 3-3 / 4 дюймадлинный сверху вниз.
2) 2-1 / 2 дюйма. Радиус изогнутой оправки инструмента, 6-3 / 4 дюйма. Используйте изогнутый инструментальный радиус 2 1/2 дюйма для наружной и внутренней выемки. 3-3 / 4 дюйма длиной сверху вниз.
3) Инструментальный изогнутый радиус 2 дюйма, пролет 6-1 / 2 дюйма. Используйте изогнутый инструментальный радиус 2 дюйма для наружной и внутренней выемки. 4 дюйма длиной сверху вниз.
4) Изогнутая оправка для инструмента радиусом 1-1 / 2 дюйма, пролет 8 дюймов. Используйте изогнутый инструментальный радиус 1-1 / 2 дюйма для внутренних работ, более глубокого проникновения и более острых углов внутри чаши.4 «длинный сверху вниз.

Стержень не будет царапаться и не царапаться, что продлевает срок его службы.

,
РубрикаРазное

Добавить комментарий
