А это «пирог» пола-потолка.

pilorama-chita.ru

особенности и этапы монтажных работ

Оборудованная мансарда в доме увеличивает жилое пространство и рационализирует его. Выполнив утепление и отделку чердачного помещения, его используют как полноценную жилую комнату. Особое внимание при строительстве мансарды стоит уделить обустройству пола, так как в процессе строительства закладываются основополагающие элементы и от того, какого они качества, зависит надежность и прочность пола.

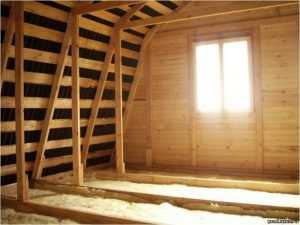

Особенности обустройства пола на мансарде

Процесс обустройства пола чердачного помещения имеет некоторые особенности:

• Несмотря на то, что пол мансарды не контактирует с холодной внешней средой, он нуждается в качественной тепло- и шумоизоляции.
•  Материал для утепления пола должен иметь небольшой вес, чтобы не утяжелять конструкцию.
• Мансарда бывает разных конфигураций, позволяя открыть новые возможности для воплощения дизайнерских задумок. Практика показывает, что сделать комнату из чердачного помещения дешевле, нежели строить полноценный второй этаж, несмотря на затраты по утеплению помещения.
• Благодаря разнообразию форм и конфигураций конструкции, мансарды придают оригинальный вид дому.
• Качественный пол зависит от качества материалов для его изготовления и технологии процесса его возведения.
•  При обустройстве пола бревенчатых домов размер перекладных и подстропильных балок должен быть одинаков и составлять прочный каркас для крепления на него мауэрлата.

Технология обустройства пола мансарды, основные этапы

Любой строительный процесс состоит из нескольких этапов и обустройство пола не исключение. Для получения качественного основания необходимо заранее продумать процесс и составить проект, содержащий чертеж и расчеты для закупки стройматериалов.

Далее процесс можно разделить на такие этапы.

Укладка балок перекрытия

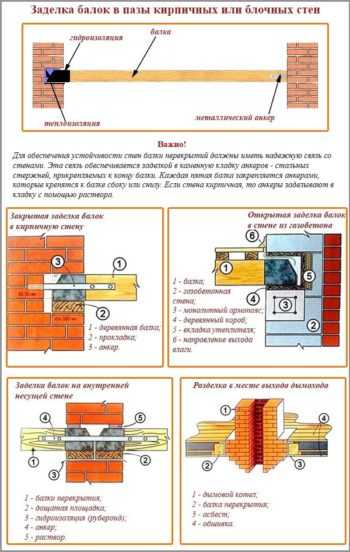

В большинстве случаев укладка балок производится в специально подготовленные пазы стен. Данный вариант применяется на стадии строительства дома. В этом случае монтаж в таком порядке:

• Проводится обработка древесины специальными антисептическими средствами, которые снижают риск загнивания каркаса, защищают древесину от поражения короедами и плесенью.
• После полного высыхания подрезка перекладин под углом 60 градусов. Края окрашивают битумной мастикой и в целях гидроизоляции оборачивают двумя слоями рубероида.
•  Монтаж нужно начинать с укладки крайних двух перекладин. Расстояние от стены должно быть не больше 5 см.

Важно! Бревна вставляются в пазы в среднем на 10 см, оставляя зазор не больше 3 см.

• Чтобы выполнить контроль горизонтальности перекладин, поверх балок укладывается ровный брусок, на который сверху ложится уровень.
• Для выравнивания балок по пузырьковому уровню, используются специальные клинки, которые подкладываются в пазы под балку. Они должны пройти обработку битумной краской.
• Для исключения скрип перекладин и устранения прохождения воздуха зазор заполняется паклей или изоляционной ватой.
• Выравняв горизонтальность основания при помощи контрольного бруска и уровня, остальные балки укладываются относительно него. Технология укладки в пазы та же, что и крайних двух.
• Каждая 5-я перекладина должна прикрепляться к стене с помощью анкеров.

В случае, если дом уже готов, балки перекрытия можно закрепить другим способом.

• Первым делом бревна подвергаются обработке антисептическими веществами.
•  На стенах делается разметка для расположения перекладин.
•  На отмеченных местах фиксируются опоры в роли которых выступают хомуты или уголки.
•  Крепление при помощи саморезов.
•  Уложив бревна на опоры, производится фиксация при помощи тех же саморезов.
• Имея готовые перекладины, можно переходить к обустройству пола.

Монтаж черепных брусков

• Черепные бруски применяются для укладки на них досок наката, которые являются черновым основанием для потолка и пола. Можно обойтись и без них, если накатные досочки крепить непосредственно к балкам с нижней стороны. Крепятся они саморезами, так как забивать гвозди в вертикальном положении тяжело и неудобно.
• С чердачного помещения с обеих сторон брусков, по кромкам, прибиваются черепные бруски 5*5 см, крепить следует таким способом, чтобы нижняя часть проходила вровень с нижней поверхностью балок.

Укладка досок наката

• Укладка досок наката производится со стороны чердачного помещения. Укладывая их на черепные бруски, выполняется фиксация.
• При использовании черепных брусков доски наката на торцах должны иметь ступенчатую впадину под размер черепного бруска.

Важно! Недостаток черепных брусков заключается в том, что они съедают часть полезного межперекладинного пространства, которое можно было бы использовать для укладки утеплителя.

Сделав черновой пол, можно переходить к утеплению.

Укладка пароизоляционных материалов

• Перед тем как укладывать теплоизоляционный материал, необходимо предварительно уложить пароизоляционную мембрану.
• Пароизоляционная мембрана укладывается поверх перекладин. Крепится она к балкам при помощи строительного степлера.
• Ленты настилаются внахлест друг друга, не меньше 10 см, стыки проклеиваются скотчем.

Укладка тепло- и шумоизоляционного материала

• стекловата;
•  минеральная вата;
•  пенополистирол;
•  войлок и другие.

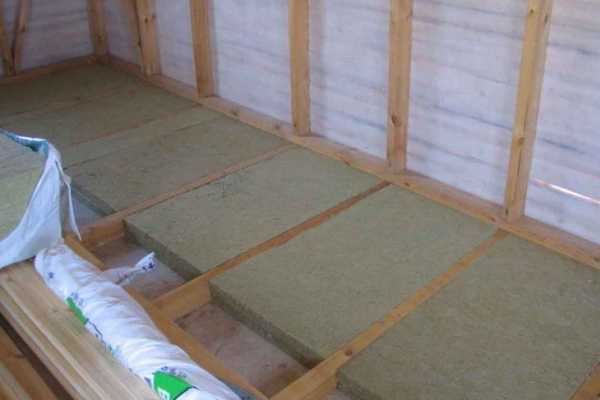

В большинстве случаев теплоизоляция проводится минеральной ватой, так как она обладает высокими показателями тепловой защиты и влагоустойчивости. Кроме того, материал экологически чистый и не влияет на здоровье человека. Единственным недостатком является то, что при использовании необходимо проводить изоляцию, так как волокна легко проникают во всевозможные щели, вызывая дискомфорт для человека.

• Утеплитель рекомендуется укладывать в два слоя, и если укладка производилась плиточным материалом, то при укладке второго слоя швы предыдущего перекрыть.
• Для снижения шумов сверху на утеплитель укладываются пласты звукоизолятора толщиной не меньше 5,5 мм.
• В промежутках между перекладинами необходимо предусмотреть каналы для коммуникаций.

Проведение гидроизоляции поверхности

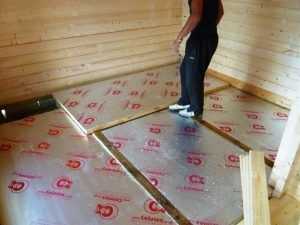

• Уложив утеплитель, выполняется гидроизоляция основания. Для этого поверх изоляционного материала укладывается пленка гидроизоляции. Она препятствует прохождению влаги извне, на поверхность утеплителя.
• Мембрана укладывается полосами внахлест на 10–15 см. Для предотвращения попадания влаги через стыки они проклеиваются скотчем.

Крепление чернового пола

Для пола мансардного помещения рекомендуется использовать листы ДСП или OSB, так как они обладают хорошими качествами по отношению к перепадам температур и влажности.

Укладку фанеры или листов ДСП можно произвести двумя способами:

• Первый способ предусматривает укладку на балки перекрытий лагов, предварительно обработанных антисептическим средством. Образовавшееся пространство послужит вентиляцией для внутренностей пола. Лаги используются и в том случае, если бревна перекладин имеют не слишком ровную поверхность и чтобы уложить фанеру, производится выравнивание при помощи лагов.

Найдя наивысшую точку, выполняют выравнивающие действия путем подкладывания под них клиньев.

Крепление лагов производится при помощи саморезов, загоняя их под углом в 45 градусов.

Получив готовый ровный каркас, можно переходить к укладке фанеры или листов ДСП.

• Второй способ предусматривает укладку фанеры непосредственно на балки перекрытия, используя для этого те же саморезы. Шаг между саморезами составляет 20–30 см.

Финишная отделка

Финишная отделка представляет собой облицовку поверхности напольными материалами, такими как ламинат, линолеум или другие покрытия, выбор которых зависит от целей использования помещения, будет ли оно отапливаемым и от дизайна комнаты.

В случае, если мансарда в деревянном доме не будет использоваться в качестве жилой комнаты, черновой пол можно оставить без финишной отделки. Но все же рекомендуется произвести окрашивание или хотя бы грунтовку основания для предотвращения разрушения от воздействия на него неблагоприятных климатических условий.

Видео, как сделать пол на мансарде:

Советы, как сделать пол на мансарде, если балки перекрытия слабые

Если при покупке готового дома и желании сделать жилую комнату в мансарде возникает проблема слабого перекрытия, специалисты рекомендуют его усилить. Для этого используются такие способы:

• Балки обшиваются с двух сторон фанерой, толщиной 15–20 мм. Или металлическими листами. Это действие значительным образом усилит несущую способность перекладин.
• Следующий способ – соединить балки между собой брусочками, которые крепятся снизу перекладин.
• Если доступа для прибивания досок снизу нет, можно уложить враспор балок, крепя специальными приспособлениями.
• Еще один действенный способ – прибить проволоку 6–8 мм вдоль балок в форме английской буквы V. Фиксировать загнутыми гвоздями.
• Если проблема заключается в большом расстоянии между балками, то со стороны стен, на которые идет упор, необходимо сделать перемычки, крепящиеся на концы перекладин. На эти перемычки уложить поперечные брусья.
• Все способы усиления несущей способности проводятся, предварительно подперев балки снизу.

Подводя итог, можно сказать, что использовать мансарду в качестве жилого помещения удобно, главное, оборудовать поверхности чердака и выполнить качественное утепление. Пол на мансарде можно сделать прямо на балках перекрытия, главное условие для получения надежного основания – соблюдать требования монтажной технологии.

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru

Онлайн калькулятор расчета мансардной крыши дома

Воспользуйтесь онлайн калькулятором мансардной крыши для расчета необходимого количества материалов для кровли данного типа. Точный расчет обрешетки, угла наклона стропильной системы, нагрузки на кровлю дома.

Укажите кровельный материал:

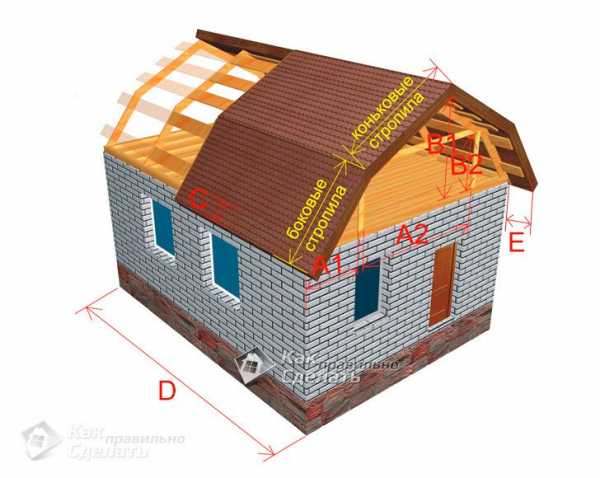

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

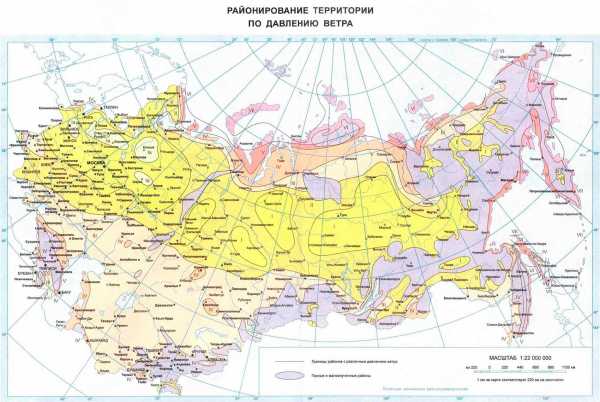

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Площадь мансардного этажа: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на боковую стропильную систему: 0 кг/м².

Нагрузка на коньковую стропильную систему: 0 кг/м².

Длина боковых стропил: 0 см.

Длина коньковых стропил: 0 см.

Уменьшите шаг стропил!

Уменьшите шаг стропил!

Обрешетка:

Количество боковых рядов обрешетки (для всей крыши): 0 рядов.

Количество коньковых рядов обрешетки (для всей крыши): 0 рядов.

Общее количество рядов обрешетки: 0 рядов.

Равномерное расстояние между боковыми досками обрешетки: 0 см.

Равномерное расстояние между коньковыми досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона боковых и коньковых скатов, количество и необходимое сечение стропил, объём обрешётки и других материалов для строительства крыши. Вам не придется выполнять лишние расчеты, поскольку данный калькулятор включает большинство существующих кровельных материалов, таких как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ» со всей серьёзностью.

Обратите внимание! Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Устройство мансардной (ломаной, покатой) крыши отличается тем, что с каждой стороны она содержит два ската с разными углами наклона: крутой боковой и покатый висячий. Таким образом, под крышей образуется удобное пространство, которое можно использовать в роли жилого помещения. Это помещение называется мансардным этажом или просто мансардой.

Мансарды впервые были построены в 17 веке. Мансарда возводится относительно легко как при изначальном строительстве здания, так и в роли надстройки на существующее здание. Таким образом, она предоставляет альтернативу в строительстве дополнительного этажа.

Поскольку боковые скаты отличаются большой крутизной, следует тщательно подходить к выбору строительных материалов. Возможно, мансардная крыша потребует дополнительных затрат. Особенно это важно для жилых мансардных помещений: им будут нужны увеличенные фронтонные окна и улучшенная теплоизоляция.

При заполнении полей калькулятора ознакомьтесь с дополнительной информацией, расположенной под знаком .

О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона боковых стропил

Угол, под которым наклонены боковые стропила к плоскости потолка. Он, как правило, более крутой. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, можно ли возвести крышу под данным углом из выбранного кровельного материала.

Угол наклона коньковых стропил

Угол, под которым наклонены коньковые (висячие) стропила к плоскости пола мансарды. Этот угол, как правило, более покатый. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, возможно ли возвести крышу под указанным углом из выбранного кровельного материала.

Площадь поверхности крыши

Площадь всей поверхности кровли включая свесы. Чтобы определить площадь одного ската, достаточно указанное значение разделить на два.

Площадь мансардного этажа

Площадь помещений мансарды. Сюда не входит площадь под боковыми скатами.

Примерный вес кровельного материала

Вес выбранного кровельного материала для всей площади крыши с учетом свесов.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала для всей площади крыши. Указано количество в рулонах, исходя из стандартного размера рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузки на боковую и коньковую стропильную систему

Данные значения показывают максимально возможные нагрузки на данную кровлю. В расчетах участвует как общая масса кровельного пирога, так и сумма ветровых и снеговых нагрузок выбранного региона.

Длина боковых стропил

Расчетная длина стропил боковых скатов, располагаемых от нижней части ската до верха мансардного этажа.

Длина коньковых стропил

Расчетная длина коньковых (висячих) стропил, располагаемых от верха мансардного этажа до конька крыши.

Количество боковых и коньковых стропил

Общее количество боковых и коньковых стропил, необходимых для возведения крыши с заданными параметрами.

Минимальное сечение стропил / Вес стропил / Объем бруса

1. В первой колонке указаны допустимые сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Во внимание берется вес, заданные параметры конструкции, возможные нагрузки на кровлю. Калькулятор рассчитывает суммарные нагрузки, которые могут воздействовать на конструкцию, и подбирает оптимальные варианты сечений стропил.
2. Вторая колонка содержит информацию о весе стропил с указанным сечением. Здесь указан общий вес стропил для рассчитываемой крыши.
3. Третья колонка отображает суммарный объем стропил в кубических метрах. Используйте данные значения для расчета стоимости пиломатериалов.

Количество рядов обрешетки

Число рядов обрешётки, которое понадобится для всей кровли при заданных параметрах.

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

Количество, объем и вес досок обрешетки

Суммарное количество досок для обустройства обрешетки кровли, их объем в кубических метрах и их общий вес.

kakpravilnosdelat.ru

Утепляем мансарду — укладка пола мансардного этажа

Начал укладывать пол из шпунтованной доски 28 х 141 х 3000

Длина мансарды 6 метров, то есть получается в длину 2 доски по 3 метра.

Места стыка досок не попало на лагу, пришлось добавлять соединяющую рейку.

Край досок останется в стене.

Так с помощью упора и топора я прижимаю доски.

Саморезы для крепления половой доски 4,2х76. Качество саморезов Omax не понравилось, так как очень много гнутых. При закручивании наблюдается биение в стороны. Таких саморезов почти половина. Встречаются также с недоделанной шляпкой, но их мало (около 1 %).

Доски после распаковки лучше сразу устанавливать, иначе они начинают коробиться как на фото, если их оставить на 1-2 дня. Все таки на мансарде довольно жарко.

Пчелы лепят гнезда. Не знаю уже как от них избавляться. В недоступных полостях потом, видимо, будет улей. 🙁 Как этого избежать не представляю.

Двигаемся потихоньку.

Здесь был сложный участок — нужно было обойти ППУ с трубой.

Подходим к люку.

Осталось совсем немного.

Возле люка тоже есть небольшой участок покрытый половой доской.

Щель между торцами половых досок и фронтоном запенил.

Общий вид.

Вот что получилось в итоге.

Накрыл пол полиэтиленом, чтобы не сильно его пачкать при утеплении стен и потолка мансарды. Потом, скорее всего, покрою половые доски лаком.

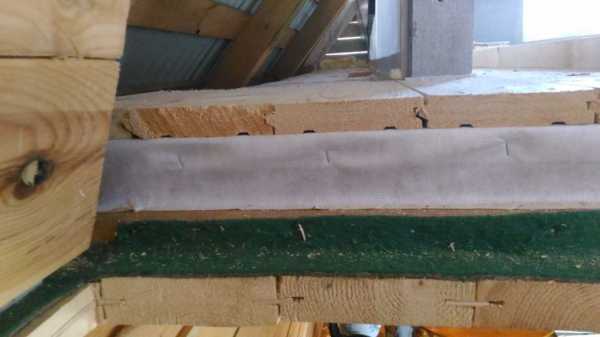

А это «пирог» пола-потолка.

ogurzov.ru

Лаги мансардного этажа — полезные статьи о деревянном доме

Укладка чистового настила на лаги — один из популярнейших способов устройства деревянных полов. При этом на сегодняшний день существует множество методов такой укладки. Разумеется, это относится и к напольным покрытиям мансардных этажей.

Лаги для пола должны быть достаточно прочными и выдерживать значительные нагрузки. Поэтому следует подумать не только о конструкции будущего пола, но и о материале, из которого они сделаны. Сухая древесина, пропитанная антипиренами, — лучший вариант.

Врезаются лаги между венцами на заданной высоте. Делается это с запасом 5-7 % на усадку дома. Места врезок размечаются предварительно, после чего в дереве делаются пропилы. Далее в них вставляются балки. Элементы конструкции должны прилегать друг к другу максимально плотно.

Расстояние между лагами чаще всего составляет 600 мм, что обеспечивает наибольшую прочность пола. Расчетная нагрузка должна равняться 300 кг на 1 м².

Также балки перекрытия второго этажа и их форма, играют большую декоративную роль в интерьере первого этажа. Балки могут быть как из круглого бревна , так и из бруса различного сечения.

Теплоизоляция деревянных полов на лагах

Установка теплоизоляции — важный компонент всего комплекса монтажных работ.

Распространенный вариант утеплителя для таких полов — слой минеральной базальтовой ваты либо ее заменителя толщиной 10-15 см. Не стоит забывать и про гидроизоляцию.

Перед укладкой утеплителя обустраивают черновой пол — снизу к лагам подшивают доски или щиты либо крепят доски к боковым сторонам лаг с помощью черепных брусков прямоугольного сечения. Выпилить такие элементы можно из досок толщиной 5-6 см. Процесс утепления деревянных полов на лагах всегда начинается с укладки слоя гидро- и пароизоляции. Подойдет любой рулонный либо листовой материал на полимерной или битумной основе. Его листы стелют между лагами и крепят к ним при помощи степлера. Сверху укладывают утеплитель. Образовавшиеся зазоры заполняются монтажной пеной. Поверх утеплителя кладут слой пенофола (его можно заменить фольгой или полиэтиленовой пленкой). И далее монтируют финишное покрытие.

Расчет параметров лаг

Размеры, материалы и другие параметры лаг не универсальны. Для их создания могут использоваться разные породы дерева. Вне зависимости от вида древесины, конструкция деревянного пола на лагах имеет следующие достоинства:

• достаточно широкий зазор между лагами дает возможность прокладывать между ними не только электрокабели и утеплитель, но и трубы;
• деревянные опоры выдерживают значительные нагрузки;
• конструкция такого рода отличается малым весом;
• плоскость пола может быть выведена на любую высоту;
• лаги для пола доступны и недороги;
• такие бруски очень легко ремонтировать и перестилать весь пол в процессе ремонтных работ не требуется;
• данная конструкция позволяет использовать по-настоящему эффективные утеплители и шумоизоляцию.

В качестве материала для изготовления лаг лучше выбрать дерево хвойных пород. Заготовки должны иметь влажность, не превышающую 12 %. Высоту лаг можно выбрать из расчета толщины будущего утеплителя.

Расстояние между лагами рассчитывается на основании толщины финишного покрытия. Их пропорцию можно представить следующим образом:

• доска 2 см — промежуток 30 см;
• доска 2,4 см — промежуток 40 см;
• доска 3 см — промежуток 50 см;
• доска 3,5 см — промежуток 60 см;
• доска 4 см — промежуток 70 см;
• доска 4,5 см — промежуток 80 см;
• доска 5 см — промежуток 100 см.

Установка лаг для пола

Рассмотрев общую схему укладки деревянного пола и его теплоизоляции, можно остановиться подробнее на монтаже самих лаг. Именно они являются основным элементом каркаса пола.

Первую лагу устанавливают на расстоянии 2-3 см от стены. Далее замеряется промежуток между контрольной линией и верхней гранью этой лаги. В соответствии с полученной отметкой, ставят следующий элемент конструкции. Он должен располагаться у противоположной стены. По верхам двух крайних деревянных лаг натягивается шнур. С его помощью по уровню устанавливаются остальные элементы. Мы при строительстве сруба сразу врезаем лаги в стены, в соответствии с заданными проектными размерами и формой.

Для того чтобы лаги оставались надежно закреплены, между собой они раскрепляются дополнительными рейками. Иногда установленные древесные элементы имеют неровности. Устраняются они при помощи рубанка.

Деревянные полы на лагах могут быть достаточно прочными даже при довольно большом расстоянии между лагами, если для чистового пола использованы толстые доски. В противном случае промежуток между лагами не должен быть слишком широким, иначе половицы станут прогибаться и со временем сломаются.

Напоследок можно привести несколько советов по установке лаг для пола:

• доски необходимо предварительно обработать составами, защищающими древесину от насекомых, микроорганизмов и влаги;
• финишное покрытие крепится к каждой лаге;
• доски можно попарно соединять друг с другом, чтобы получить материал нужного размера;
• торцы конструктивных элементов не должны соприкасаться со стенами постройки: требуется зазор хотя бы 5 см.

Деревянные лаги являются лишь одним из элементов конструкции. Для того, чтобы пол получился максимально надежным и прочным и прослужил много лет, необходимо позаботиться и о других составных частях, включая финишное покрытие и гидроизоляцию.

www.loghomeru.com
