устройство, выбор и монтаж механизмов – Советы по ремонту

Пожалуй, сегодня уже не увидишь в офисах, учреждениях и производственных зданиях входных дверей, не оснащенных доводчиками. Эти устройства управляют закрытием дверных полотен и оберегают дверную фурнитуру, замки и непосредственно дверные конструкции от ударов и повреждений. С их помощью двери всегда медленно, но уверенно будут принимать закрытое положение. Доводчики для входных дверей разнятся по типу устройства и мощности, с учетом этого их устанавливают на разные по весу двери — от легких конструкций до массивных металлических дверей.

Доводчики управляют закрытием дверей и оберегают дверную фурнитуру, замки и конструкции от ударов и повреждений

Доводчики для входных дверей: виды механических устройств

Учитывая способ и место крепления доводчиков для входных дверей, их разделяют на следующие группы:

• верхние доводчики;
• нижние (напольные) доводчики;
• скрытые (рамные) доводчики.

Верхние доводчики достаточно распространенные и универсальные дверные устройства. В основном используют такие дверные доводчики для входных дверей в здание. Отличаются несложным монтажом: скользящая тяга и рычаг фиксируются на перемычке дверной коробки, а корпус — на внутренней верхней поверхности полотна двери.

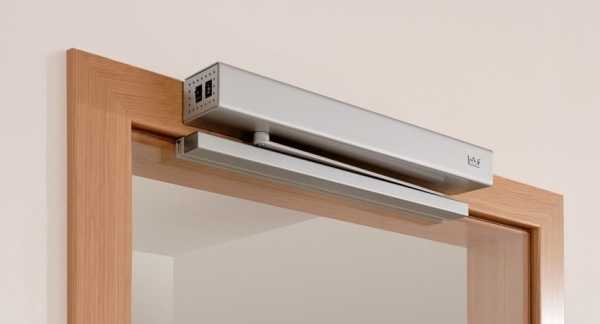

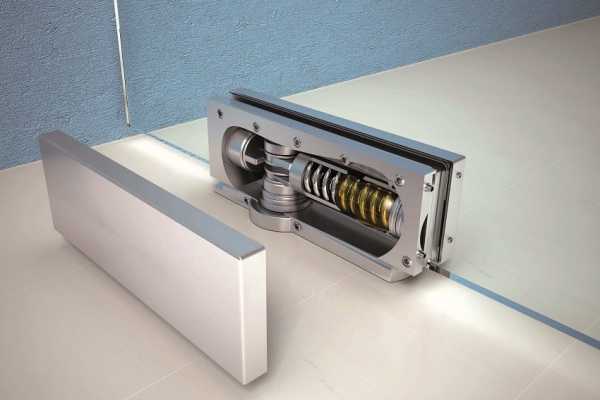

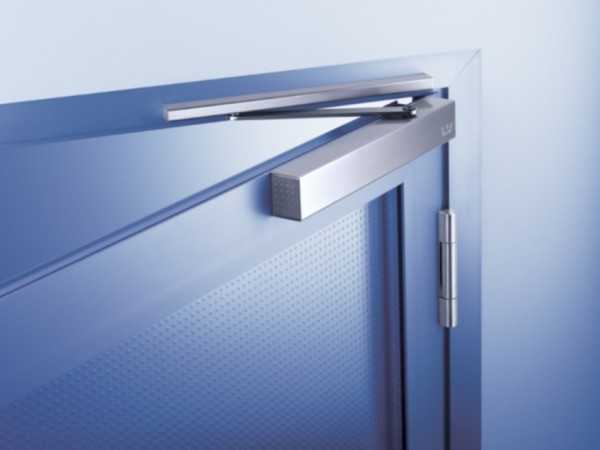

Дверной доводчик со скользящей тягой — вид в разрезе

Устройство доводчиков дверей верхнего крепежа, предлагаемых разными изготовителями, может отличаться принципом функционирования. Популярностью пользуется механизм с рычажным приводом и зубчатой шестерней. Другой актуальный вариант — доводчик со скользящей тягой и кулачковой шестерней.
Что касается скрытых доводчиков для межкомнатных дверей, то их монтируют на этапе производства самих дверей, нижние доводчики устанавливают в полу, делая их почти невидимыми.

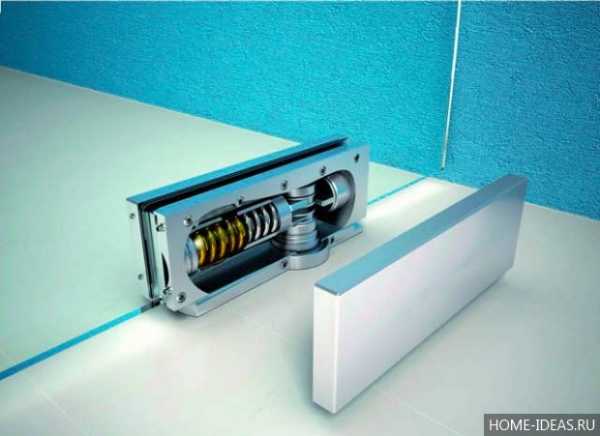

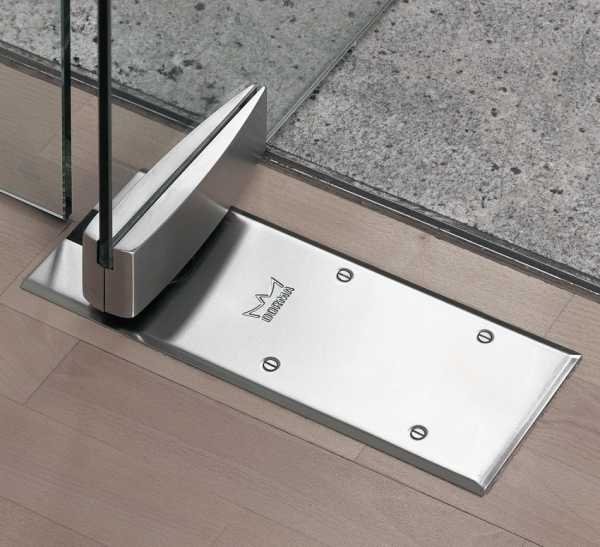

Нижняя петля стеклянной двери, оснащенная напольным доводчиком

Устройство и принцип работы дверного доводчика

В устройство дверного доводчика входят рычажная тяга и непосредственно корпус с механизмом, позволяющим двери принять закрытое положение. Механизм состоит из довольно мощной пружины, сжимающейся вследствие усилия привода поршня. Пружина, выполненная, как правило, из стали, заключена в особую капсулу. Капсула содержит масло, которое при возвращении пружины в первоначальное положение, перемещается по гидравлическим каналам в рабочую емкость. Такая технология обеспечивает плавное и мягкое закрывание двери.
Регулировка доводчика двери осуществляется за счет специально предназначенных винтов, находящихся в торце корпуса. Винты при вращении меняют поперечное сечение каналов, что влияет на скорость перемещения масла и соответственно на темп закрытия двери.

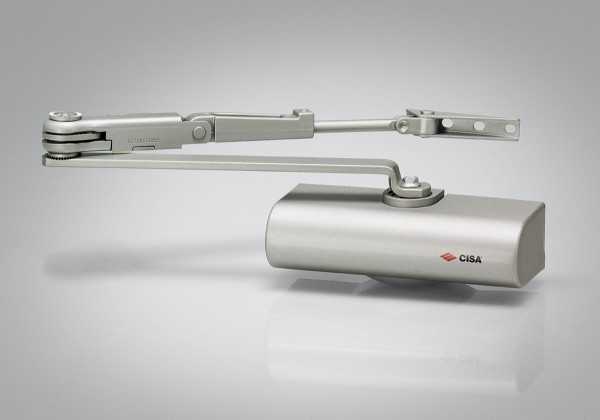

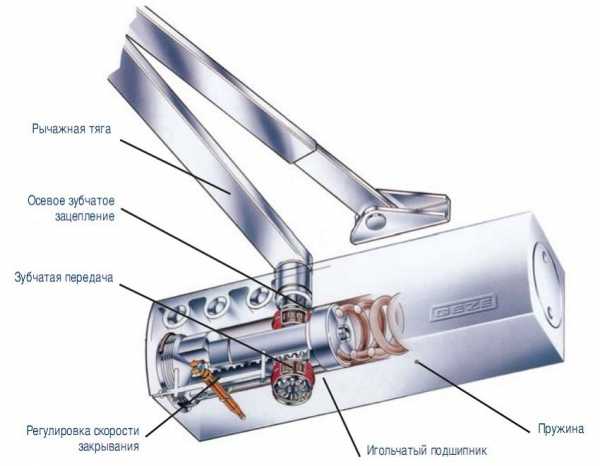

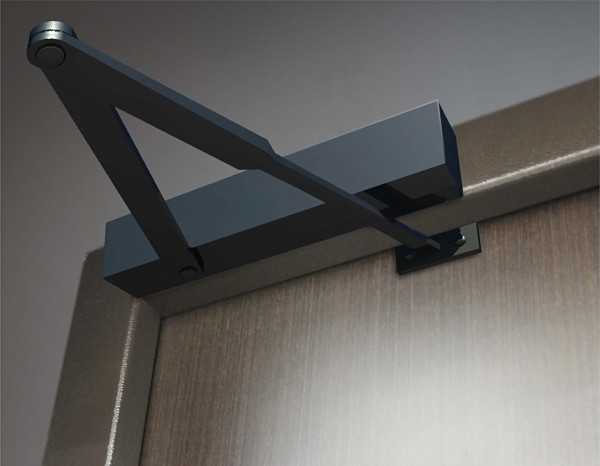

Конструкция доводчика с рычажной тягой

Усовершенствованные модели дверных доводчиков имеют клапан дополнительного довода, позволяющий придержать движение полотна. Это происходит при открытии двери уже на 70 градусах до момента закрытия, а перед самым закрытием (когда остается до 15 градусов) движение ускоряется, что способствует плотному прижатию двери. Благодаря такой конструкции доводчик справляется с усилием защелок на дверях и преодолевает воздушное сопротивление, образующееся при закрывании.

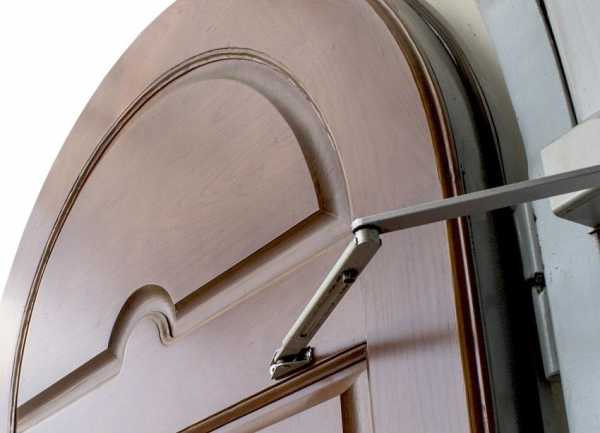

Доводчик обеспечит мягкое и плавное открывание и закрывание двери

Существуют модели доводчиков, наделенные дополнительной функцией блокирования движения двери. Такая система регулирует самопроизвольное закрытие двери. Очень удобна, в случае, когда в помещение требуется внести габаритные предметы (мебель, бытовую технику и т. д.). Дверь открывается на 90 и более градусов и фиксируется до момента, пока ее не подтолкнуть для закрывания, после чего механизм доводчика обеспечит ее плавное и бесшумное закрытие.
Дверные доводчики могут выполнять ряд дополнительных функций, среди которых задержка хода двери на 30 секунд, координатор закрытия полотен для моделей дверей, имеющих более одной створки, амортизатор резкого распахивания (демпфер).

Конструкция дверного доводчика на основе кулачкового привода

Выбор модели по характеристикам дверных доводчиков

Одной из основных характеристик, по которой делают выбор дверных доводчиков, является их мощность. В связи с этим следует брать во внимание размеры и массу дверных конструкций. Доводчики для уличных дверей, обладающих весомыми размерами, подбирают более мощные, иногда используют сразу два доводчика. Доводчики для межкомнатной двери могут быть менее мощными и устанавливаться верхним способом крепления. Правильно выбранный доводчик обеспечит двери корректную и долговечную эксплуатацию.

Подбирая доводчики на металлическую дверь необходимо узнать, какой режим эксплуатации требуемых аналогов. Механизмы доводчика должны обеспечить исправную работу устройства при низких и высоких температурах. Существуют модели, выдерживающие сильные морозы (до -40ºС) и жару (+65ºС).

Скрытый доводчик, встроенный в дверную коробку

Полезный совет! Если дверь, на которую подбирается доводчик, имеет нестандартные размеры с высотой более 2,5 м, рекомендуется выбирать модель устройства классом выше, гарантирующую запас прочности.

Существует таблица европейских стандартов классификации дверных доводчиков. Классы устройств маркируются буквами EN и цифрами 1-7, которыми обозначают степень усилия пружины механизма. Исходя из таблицы, самыми мощными моделями являются доводчики класса EN7. Они подходят для тяжелых дверных конструкций при ширине полотна свыше полутора метров.

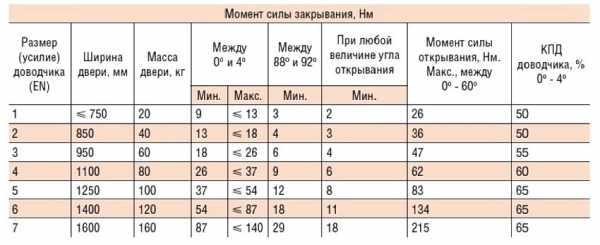

Таблица подбора типоразмера доводчика по EN

Как устанавливать дверные доводчики

Как установить доводчик на двери правильно? Для этого необходимо, чтобы были врезаны качественные дверные навесы и сама дверь была установлена без перекосов. Следует избегать установки мощного доводчика на пластиковую дверь, обладающую легким весом или узкой конструкцией. В таком случае это скажется на сроке эксплуатации двери и применении дополнительного усилия при ее открывании. Это также касается и установки доводчиков для стеклянных дверей.

Принцип установки скрытого доводчика

Доводчики монтируются на саму дверь или на дверную коробку и могут быть установлены внутренним способом и наружным. Все изделия комплектуются схемой монтажа и инструкцией регулировки доводчика двери. Схема выполнена в натуральную величину, что очень удобно для безошибочного крепления. Схема фиксируется с помощью скотча прямо на двери, по ней размечаются места отверстий. Выполняя все указания инструкции, закрепляется корпус устройства.

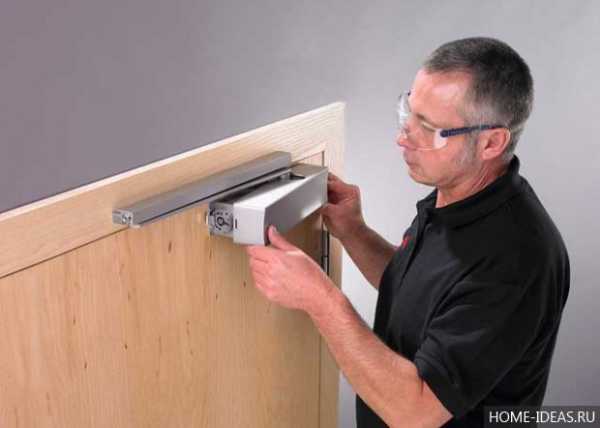

Установка рычажного доводчика на пластиковую дверь

Как только механизм устройства будет закреплен, начинают установку рычажной скользящей тяги. В ее состав входят две половины, соединенные между собой резьбой. Длина рычага регулируется с учетом угла открывания двери на 90 градусов. Если монтаж дверного доводчика осуществлен правильно, дверь закрывается равномерно и бесшумно.

Полезный совет! Следование инструкции производителя по установке и эксплуатации дверных доводчиков будет способствовать корректной и длительной работе устройства с первых минут монтажа.

Различные варианты монтажа доводчиков

Если вы не совсем уверены в своих умениях или у вас отсутствуют необходимые для монтажа инструменты, следует обратиться за помощью к специалистам.
Как отрегулировать доводчики двери

Что касается регулировки доводчика дверей, то у устройства есть два винта для разных этапов закрывания. С их помощью и происходит регулирование. Первый диапазон закрывания — основное движение двери, второй — доводка двери в закрытое положение начиная с угла 15-20 градусов перед самым закрытием (доводка-прихлоп).

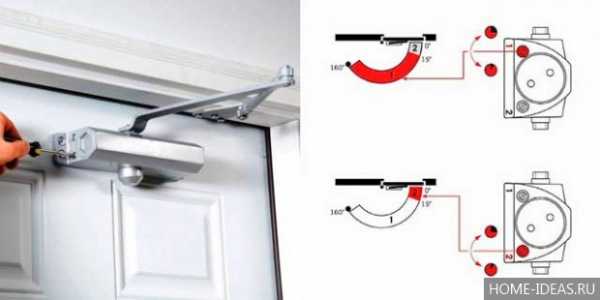

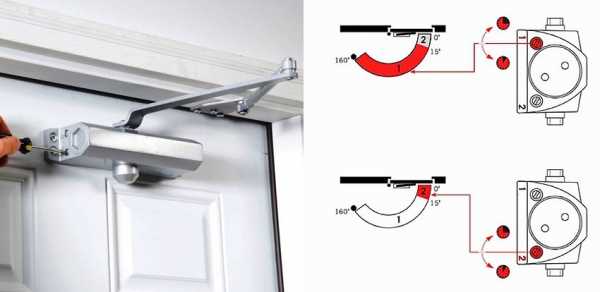

Варианты регулирования доводчика

Изначально устанавливается угол открывания двери. Для этого с помощью винта выбирают нужное положение 90 или 180. После этого устанавливается скорость движения дверного полотна, которая регулируется вторым винтом. Дверь открывают на установленный угол и отпускают, а с помощью вращения второго винта регулируют равномерность хода на последних градусах и возникающий прихлоп.

Регулируя двери самостоятельно следует помнить, что не стоит вращать винт с большим усилием. Поворот винта на четверть дает заметный эффект замедления хода двери.
В процессе работы механизма проводят регулировку дверного доводчика своими руками. Если монтаж и эксплуатация доводчика осуществляются верно, то регулировка понадобится лишь при изменении температуры воздуха.

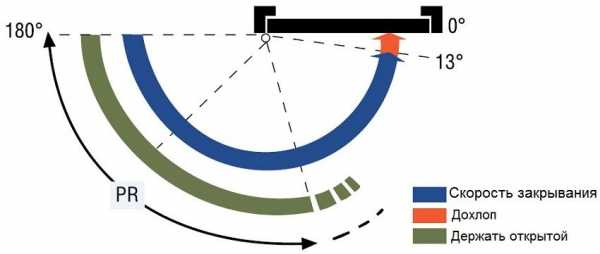

Принцип регулирования дверного доводчика

Правильный процесс эксплуатации дверного доводчика

Правильное функционирование доводчика поможет механизму служить долго. При эксплуатации доводчика не рекомендуется:

• прилагать усилие для быстрого закрывания;
• подпирать или принудительно тормозить ход двери;
• раскачиваться на двери или дергать за рычаг устройства.

Невыполнение этих рекомендаций приведет к быстрому выходу из строя сальников доводчика, поломке поршня или шестерни.

Выбирая доводчик, необходимо учитывать размеры и массу дверной конструкции

В случае поломки доводчика ремонт обходится дорого, при этом длительная работа механизма после него не гарантируется. Придется приобретать новое устройство.

Полезный совет! Выбирая доводчик для двери, учитывайте необходимость частого применения режима открытой двери, отдавая предпочтение устройству с функцией «Hold-open/Delay».

Доводчик для стеклянных дверей

Если в силу сложившихся обстоятельств, двери приходится часто держать открытыми (например, при переезде или уборке), рекомендуется установить модель доводчика с функцией задержки двери в открытом состоянии. С его помощью дверь будет фиксироваться на некоторое время в открытом положении. Такие доводчики оснащены дополнительным рычагом, перекрывающим поток масла, в результате чего пружина не разжимается и дверь остается открытой в нужном вам положении.

Дополнительную информацию об устройствах можно получить, ознакомившись с видео доводчиков дверей.

Установив на своих входных и межкомнатных дверях доводчики, вы навсегда избавитесь от эффекта «хлопающих дверей».

psk-remont.ru

Доводчики для входных дверей

Сохранение оптимального микроклимата в помещениях различного назначения, часто, связано с возможностью плотного и своевременного закрывания входных дверей. Проводить подобные действия в автоматическом режиме позволяет оснащение дверных конструкций специальными устройствами – доводчиками.

Кроме того, их установка помогает продлению срока службы дверных петель, а так же иных элементов фурнитуры.

Принципы работы устройств

В основном, дверными доводчиками оборудуются входные системы, однако, многие специалисты рекомендуют монтаж данных механизмов на любые распашные конструкции, независимо от материалов, из которых выполнены дверные конструкции.

• Принцип, благодаря которому доводчик способен в течение долгого времени исправно выполнять свои функции, достаточно прост и основан на способности пружины, являющейся основным узлом многих моделей данных механизмов, аккумулировать энергию, приложенную в момент открывания створы дверной системы.
• Это усилие передаётся в сжатую пружину, расположенную в корпусе устройство и с её помощью дверное полотно плавно, без хлопков, возвращается в исходное положение.
• Гидравлическое демпфирование
  , способное преобразовывать момент силы обеспечивает бесперебойность и плавность работы механизма.

Первоначально механизм доводчика для входных дверей мог включать сложную и, главное, громоздкую систему противовесов или состоял из внушительной пружины, что создавало массу неудобств, как при монтаже подобных устройств, так и при их функционировании.

Появление современных устройств, позволяющих практически бесшумно и бережно автоматически закрывать дверные створы, помимо эстетических и монтажных проблем, помогло справиться со следующими задачами:

• регулирования скорости возврата дверной створы в двух параметрах, что позволяет придать определённое ускорение при работе и обеспечить плотное закрывание двери;
• предохранение дверного полотна замков и других элементов фурнитуры от ударных нагрузок;
• фиксации створки в определённом положении, предполагающем открытое или полу прикрытое состояние двери.

Потому помимо основного аккумулирующего узла, механизмы современных доводчиков оснащены масляными амортизаторами, обеспечивающие плавный ход пружины.

Так, система клапанов позволяет постепенно перетекать маслу из одной камеры в другую, помогая бесшумной и поступательной работе механизма. Именно состав маслянистой жидкости влияет на вязкость, а, следовательно, на плавность хода.

Существуют конструкции устройств, в которых применяется несколько видов амортизаторов, но именно конструкционные особенности определяют способы установки механизма и, во многом, влияют на их стоимость.

Виды и конструкционные особенности доводчиков для входных дверей

Накладной тип устройства успешно используется для установки на входные двери, включая двери подъездов жилых домов, металлические дверные конструкции квартир или общественных учреждений. Подобные механизмы монтируются на створке и на коробе или крепится на поверхности стены над дверным проёмом, благодаря чему система рычагов устройства имеет возможность передать усилие пружине.

Данный вид доводчиков отличается именно системами, благодаря которым преобразуется усилие:

• Так, конструкция накладного доводчика может включать механизм с зубчатым приводом, где поршень и зубчатый штифт приводиться в движение специальной шестернёй.
• Устройства, где основным узлом является кулачковый вал, который приводит в движение пружину и поршни, способные открывать и тормозить работу створа.

Накладное крепление доводчиков подобных конструкций наиболее часто используется при оснащении входных дверей.

• Кроме того, могут применяться так называемые напольные механизмы, особенно, если этого требует дизайн помещения. Такие системы лишены рычагов, приводящих в движение ось, так как на неё крепиться дверное полотно.

Выбор конструкции доводчика может быть обусловлен дизайнерскими решениями и в этих случаях используются:

• устройства скрытого монтажа, которые являются более простой и миниатюрной вариацией механизмов со скользящим стержнем;
• система так называемой петли, когда механизм доводчика скрывается в корпусе данного элемента крепежа.

Однако подобные устройства редко используются для работы на входных дверных конструкциях.

Вообще, наиболее важным параметром считается показатель регулирования полотна, который во многом определяется в зависимости от массы и ширины створы, что определяет момент инерции.

Так стандарты определяют данную характеристику маркировкой EN1154, а сами устройства классифицируются и маркируются, в зависимости от усилий от EN1 до EN7 и, чем выше цифровое значение, тем для более тяжёлых конструкций они предназначены.

Последовательность установки доводчиков

Установку доводчиков на входных дверях лучше доверить специалистам, так как ошибки самостоятельно монтажа способствуют нарушению работы дверной системы. Однако, при приобретении устройства, комплектация механизма должна включать специальный шаблон, который помогает в установочных работах.

1. Шаблон закрепляется на верхней части коробки, так как на полотне будет расположен механизм устройства, а на раме рычаг.
2. Размечаются и просверливаются отверстия для крепежа.
3. Закрепляется корпус, так, чтобы клапаны, регулирующие скорость движения полотна были обращены к петлям.
4. Разъединяется рычаг, и лапка бокового элемента крепиться к дверному коробу.
5. На четырёхгранный вал устройства надевается основной рычаг и закрепляется винтовым соединением.
6. Боковой рычаг переводится в положение перпендикулярное дверной коробке и крепится с основным рычагом.
7. Регулируется угол открытия и скорость движения полотна с помощью специального ключа.
8. Устанавливается колпак на нижнюю часть механизма.

Возможность регулировки работы устройств

При перемене температурного режима, например, в связи со сменой времени года, масляные жидкости многих доводчиков могут менять свойства и потому, работа устройств требует корректировки.

Благодаря достаточно простым мероприятиям можно отрегулировать некоторые функции подобных устройств:

• Скорость движения створы в накладных конструкция корректируются с помощью первого винта отвечающего за уровень натяжения пружины. В зависимости от стороны прокрутки можно ослабить или подтянуть её, чем способствовать более свободному ходу створа.

• Кроме того, есть возможность отрегулировать так называемый дохлоп, который даёт возможность более плавно закрывать дверь обеспечить более плотное прилегание полотна к раме. Для этого меняется положение второго винта в механизме.

• Во многих моделях устройств предусматривается специальная функция, позволяющая оставаться двери открытой. Для настройки данного режима следует полностью открыть створу и затянуть предусмотренный разработчиками фиксатор. Фиксация двери исчезнет, если потянуть створу, закрывая её.

home-ideas.ru

Как выбрать доводчик для дверей: виды и технические характеристики

На входных дверях во многих помещениях часто используется дверной доводчик. Если перед вами встал вопрос выбора, тщательно проанализируйте, какой именно тип изделия вам нужен и выполняет ли он заявленные функции, в идеале технические характеристики выбранной модели должны соответствовать установленным требованиям ГОСТ.

Особенности и предназначение дверного доводчика

В первую очередь давайте разберемся, что такое дверной доводчик. Это особый тип фурнитуры, предназначенный для оптимизации движения полотна, позволяющий регулировать скорость его открывания и закрывания, устанавливать дополнительное захлопывание или фиксацию в определенном положении.

Такие действия обеспечиваются за счет особого механизма, главными составляющими которого являются пружина и направляющий рычаг. В большинстве современных моделей также используется вязкая маслянистая жидкость для обеспечения плавного хода. Количество функций зависит от конкретного типа изделия. В некоторых случаях без подобной фурнитуры просто не обойтись.

Современные модели доводчиков позволяют самостоятельно регулировать каждую из доступных функций, благодаря чему удается продлить их срок службы.

Главное предназначение доводчика на двери – автоматическое и плавное закрывание двери

Технические характеристики

Первое, на что обращают внимание покупатели при выборе определенного типа доводчика двери – это технические характеристики изделия. Они не только характеризуют доступные функции, но и дают возможность примерно рассчитать средний срок службы фурнитуры. Качественные изделия не обязательно должны включать в свой перечень все доступные для доводчиков действия. Одним из определяющих факторов является соответствие характеристик дверного доводчика стандартам ГОСТ.

При рассмотрении ассортимента различных моделей доводчиков, в первую очередь необходимо обратить внимание на следующие характеристики:

• Момент инерции. Определяется соотношением размера изделия, качества пружины и габаритами полотна, а также его весом, и характеризует возможности регулирования движения двери. Определяется стандартами ГОСТ и EN1154.
• Усилие закрывания. Это то, с какой силой будет оказываться давление на дверь при её движении, всего выделяют 7 классов: от ЕN1 до ЕN7. Типы изделий распределяются по предназначению: от самых легких до наиболее массивных полотен.
• Скорость закрывания. Определяется в зависимости от индивидуальных потребностей, как и другие функциональные характеристики может изменяться посредством корректирования настроек.
• Захлопывание. Отрезок времени, за который дверь пройдет определенное расстояние в конце закрывания, также имеет значение сила захлопывания, особенно если у вас стоит замок на защелке.
• Задержка закрывания. Это отрезок времени, в течение которого будет приостановлено обратное движение полотна – выставляется индивидуально.
• Ограничение открывания. Это своеобразное обратное усилие, которое тормозит движение дверного полотна в начале открывания. Для того чтобы открыть дверь, нужно будет приложить больше сил, нежели обычно, это особенно удобно в тех случаях, когда люди слишком резко дергают за ручку.
• Фиксация полотна. Доступная для некоторых моделей функция позволяет удерживать дверь в открытом положении на 90 градусов в течение определенного времени.

При покупке доводчика обязательно обратите внимание на его технические характеристики

Основные виды

Для того чтобы охватить все виды доводчиков для входных и межкомнатных дверей необходимо выбрать несколько принципов классификации. Прежде всего, следует различать способы монтажа данного типа фурнитуры:

• Накладной – крепится снаружи двери, практически все детали полностью открыты для доступа к ним.
• Скрытый – устройство частично встраивается в раму, пол или дверь, в зависимости от принципа монтажа.
• Рамный – основная часть доводчика крепится к коробке, а рычаг фиксируется на самой двери.
• Напольный – устанавливается снизу, фиксируясь на полу, обычно применяется для стеклянных дверей.

Разновидность доводчика по способу монтажа

По принципу функционирования доводчики могут быть:

• Рычажные скользящие. В таких моделях один край рычага заводится в специальный паз, по которому он перемещается при движении двери, то есть скользит. Часть механизма при этом является скрытой.
• Коленные. В этом случае рычаг представлен двумя соединенными между собой осями, они сгибаются в так называемом колене при движении полотна и обеспечивают его плавный ход. Этот вариант механизма полностью открыт.

Также выделяют следующие виды современных дверных доводчиков:

• Зубчатые – воздействие на пружины происходит посредством механической передачи тяги по реечному механизму.
• Кулачковые – основой устройства является профилированный кулачок, который передает усилие на пружину, оказывая заданный настройками эффект.

Основы функционирования каждого типа изделия частично регламентирует ГОСТ.

Правила выбора

Теперь давайте рассмотрим, как правильно выбрать доводчик для входной или межкомнатной двери. Прежде всего, нужно проанализировать доступные функции изделия, далеко не все они будут вам нужны, не стоит переплачивать за функционал, которым вы не будете пользоваться в дальнейшем. Также обратите внимание на материал и принцип конструкции, это позволит определить возможности оптимального размещения, а также сложность и стоимость монтажа.

Одним из основных показателей, влияющих на выбор доводчика является его класс в соотношении с габаритами двери. Если вес полотна небольшой, можно обойтись простейшими моделями с небольшим усилием тяги и моментом инерции. Для конструкций из цельного МДФ потребуются более продвинутые типы фурнитуры. Отдельно следует отметить стальные входные двери, для них нужен максимальный запас прочности деталей и интенсивность воздействия, особенно это касается дверей в подъездах.

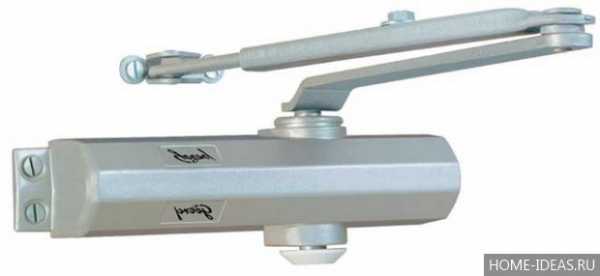

Для легкой модели двери лучше подойдет простая модель доводчика

Для того чтобы убедиться в качестве изделия обязательно сверьте его соответствие требованиям ГОСТ.

Также учтите, что привести в негодность детали открытых моделей доводчиков дверей гораздо проще. Если есть риск вандализма, обязательно покупайте скрытые модели. Климатические условия тоже могут сказаться на вашем выборе, некоторые изделия не любят холодов или воздействия прямых солнечных лучей. Все это тоже играет немаловажное значение.

Если при покупке доводчика учитывать все вышеперечисленные характеристики, вам удастся без лишних затрат выбрать вариант, удовлетворяющий все ваши запросы. Для продления срока службы изделия обязательным условием является его правильное и своевременное обслуживание.
