Доводчик двери – Доводчик дверной. Описание, виды, применение и цена дверных доводчиков

Содержание

входной, металлической, пластиковой, деревянной, какой лучше

Люди старшего поколения еще помнят приспособления на входных дверях, состоящие из бечевки, блока и груза в виде тяжелого булыжника или гири. Это приспособление помогало закрыть дверь. Позже для этой цели стали использовать стальную пружину. Она с грохотом и с содроганием всего дома закрывала дверь. Но и это приспособление изжило себя. Новым этапом в деле усовершенствования способов закрытия дверей стало изобретение дверного доводчика. Он закрывает дверь мягко и бесшумно.

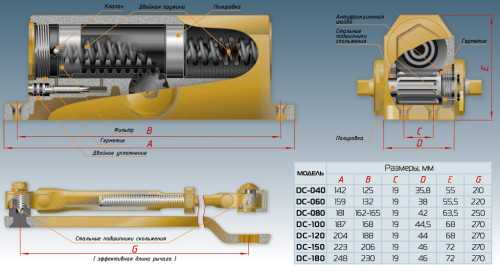

Габаритные размеры доводчика двери.

Установка дверного доводчика любой системы обладает некоторыми положительными сторонами:

защищает подъезд или иное помещение от шума и воздействия ветра, дождя и снега;
экономит тепловую энергию за счет отсутствия сквозняков;
обеспечивает полную безопасность при пользовании приспособлением.

Это приспособление состоит из особого механизма, позволяющего закрывать дверь очень плавно. В специальном резервуаре, заполненном маслом, помещена стальная мощная пружина. Она под действием специального поршня сжимается при открытии двери, затем медленно разжимается. Скорость закрытия можно регулировать специальными винтами, расположенными на корпусе дверного доводчика.

Правильный выбор доводчика

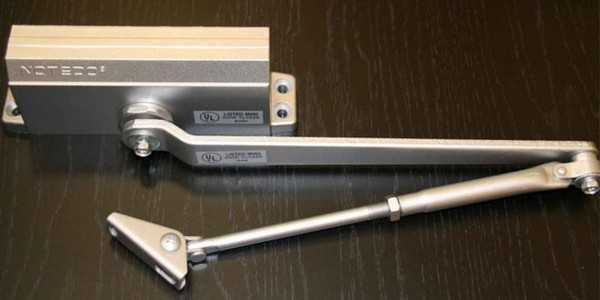

Устройство доводчика.

При выборе дверного доводчика нужно обратить внимание на его мощность. Чтобы это сделать, необходимо знать вес двери и ее размеры. Чем больше эти параметры, тем мощнее должно быть приспособление.

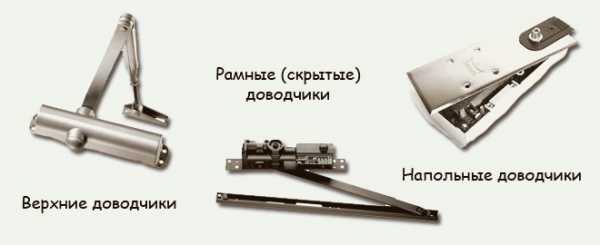

По месту установки эти приборы подразделяют на верхние, нижние и скрытые. Самые распространенные — верхние доводчики. Их можно установить на любую дверь.
Необходимо учитывать морозостойкость прибора. Есть модели, способные работать при температурах окружающего воздуха от -45 до +70°C.

Все изделия имеют обозначение класса. Выбрать доводчик можно с помощью следующих данных:

Класс доводчика Масса двери (кг) Ширина двери (см)

EN1 60 75;
EN2 60 85;
EN3 60 95;
EN4 80 110;
EN5 100 125;
EN6 120 140;
EN7 160 160.

В комплект доводчика обычно входит:

доводчик;
рычажная тяга;
крепеж;
схема установки.

Возможные ошибки при выборе изделия

Установка доводчика.

Класс дверного доводчика не соответствует весу и размерам двери. Маломощный прибор быстро выйдет из строя.
Распашные двери оборудуются верхними доводчиками. На маятниковые двери, которые открываются в любую сторону, устанавливают только напольный вариант доводчика.
У некоторых изделий отсутствует регулировка усилия закрывания. У других эта функция имеет двухдиапазонную регулировку. При выборе все эти особенности нужно учитывать.
У хорошего изделия должна быть функция hold-open, позволяющая на некоторое время оставить приспособление в открытом состоянии.
Многие приборы дают гарантию на открытие и закрытие дверей определенное количество раз. Приобретать лучше те, которые гарантируют не менее 500 000 таких циклов.

Выбирать нужно только те приборы, которые предназначены для работы в нужном диапазоне температур.

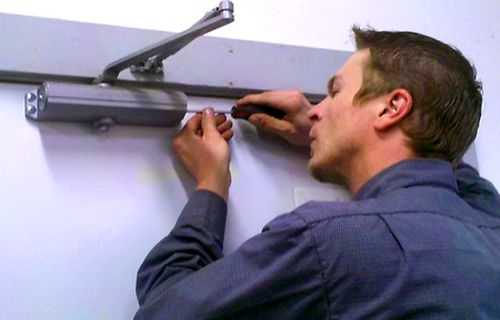

Установка прибора

Дверной доводчик устанавливают на полотно двери, но можно его установить и на дверную коробку. При выполнении монтажа приспособления следует руководствоваться прилагаемой схемой установки дверного доводчика. Эту схему, которая большинством производителей дается в натуральную величину, рекомендуется скотчем приклеить к поверхности двери. Так она будет постоянно находиться перед глазами в процессе установки приспособления. Просверливаются отверстия в нужных местах, и закрепляется корпус доводчика.
Далее выполняется установка рычажной тяги в соответствии с инструкцией. У разных моделей изделия могут быть различные нюансы в ее установке и регулировке.

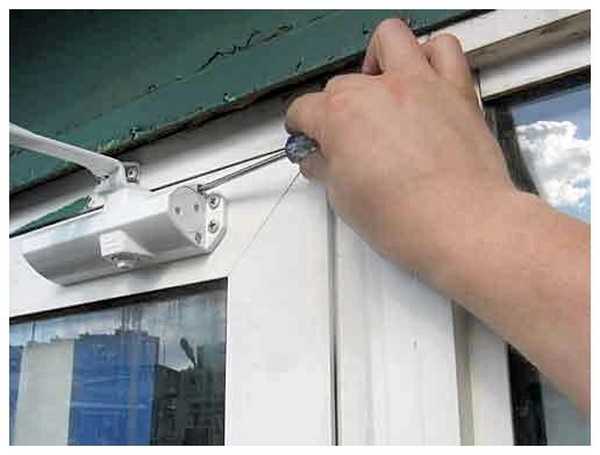

Настройка приспособления с помощью винтов, которые обычно расположены в торце корпуса. Иногда они находятся под съемной крышкой. Винты обозначены цифрами 1 и 2. Винт 1 регулирует угол открытия, 2 — скорость срабатывания доводчика. Четверть оборота уже вносит ощутимые изменения, поэтому вращать винты следует осторожно. Правильно отрегулированное изделие исправно работает долгие годы.

Дверной доводчик давно стал привычным в жилых и производственных зданиях, в магазинах и офисах.

Его можно устанавливать как на входные, так и на межкомнатные двери.

Правильно выбранное и установленное изделие гарантирует плавное открытие и закрытие дверей, если проводить регулировки его механизмов каждые 4-6 месяцев. Выбор этих приспособлений огромен.

1podveryam.ru

инструкция по настройке своими руками

Дверной доводчик — механизм, который предназначен для надежного закрывания входных дверей. Он прижимает полотно к уплотнителям по контуру или создает необходимое усилие, достаточное для срабатывания защелки замка. Дверь может закрываться резко и со звуком, либо плавно и не издавая звуков, также может приостанавливаться.

Регулировка доводчика двери — обязательная мера для продления срока службы и сохранения эксплуатационных характеристик механизма.

На него действуют постоянные нагрузки, частые закрывания и открывания двери приводят к нарушению равновесия элементов устройства, поэтому требует периодического ухода и ремонта как в профилактических целях, так и при необходимости.

Виды доводчиков

Чтобы разобраться в вопросе настройки, сначала необходимо ознакомиться с его классификацией.

Они бывают 2 типов:

Кулачковый слайдовый. Им пользуются для плавного закрытия блоков в легких конструкциях.
Зубчатый рычажный. Применяют для тяжелого полотна с кодами, считается самым распространенным.

По способу установки доводчики подразделяются на такие виды:

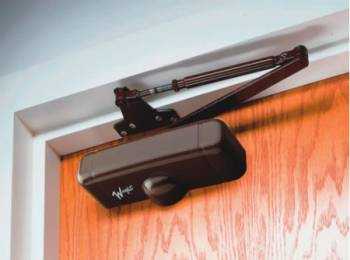

Верхние или накладные. Установка осуществляется сверху конструкции.
Напольные. Часто крепятся снизу блоков.
Скрытые или рамные. Располагаются внутри рамы или в полу.

Когда нужна регулировка

Специалисты рекомендуют регулировку механизма выполнять сразу же после установки доводчика, а не только во время эксплуатации дверей. Осмотр и исправление мелких неполадок проводят не реже 2 раз в год, при частых колебаниях температурного режима внутри помещения и на улице — чаще. Это связано с тем, что смазочная жидкость зависит от температурных параметров окружающей среды и влияет на детали доводчика.

Проведение сезонной корректировки является регулярным мероприятием в рамках технического обслуживания.

При больших колебаниях температуры механизм входной двери быстро изнашивается и приходит в неисправное состояние. Поэтому лучше при возникновении первых признаков поломок доводчика произвести его подтягивание до нужного положения, проверить герметичность для выявления течи масла и устранить неисправности.

При сложных поломках регулировка доводчика двери своими силами неэффективна. Специалисты рекомендуют выполнять ремонтные работы или заменить его.

Если возникают проблемы с выставленными настройками устройства, проводят корректировку параметров. Эту процедуру выполняют, если механизм получился туго открывающийся, а также при быстро и резко закрывающейся или долго притягивающейся двери.

Как правильно

Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:

Корректировка скорости закрывания блока.
Настройка параметров прижимания полотна к коробке (дохлоп).
Регулировка промежуточного хода.

Для процедуры необходим минимум инструментов — отвертка.

Как можно сделать самостоятельно

Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.

Механизм состоит из таких узлов и деталей:

пружина;
рычажная тяга;
осевое зубчатое сцепление;
зубчатая передача или кулачковый механизм;
игольчатый подшипник;
клапан регулировки «ветрового тормоза» или демпер;
защитный кожух;
рычаг;
уплотнительные резинки;
регулировочные винты;
крепежные детали.

При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.

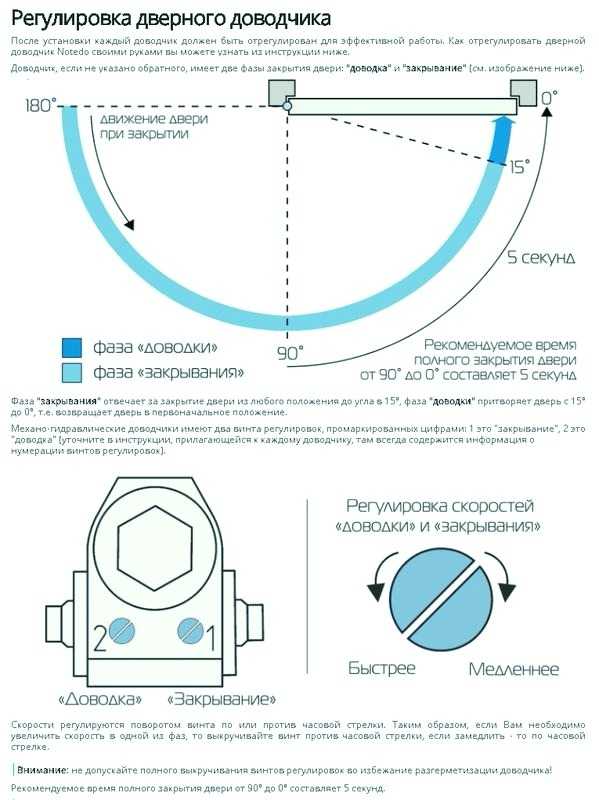

На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.

Процедуру выполняют следующим образом:

Снимите крышку с механизма.
Найдите регулировочный клапан. Сверьтесь со схемой в инструкции к дверному механизму.
Поворачивайте винт №1 против часовой стрелки для настройки плавного закрывания дверей, по часовой стрелке — для быстрого. При этом надо учитывать, что более 2 оборотов от нулевого положения делать нельзя.
Для задержки открытого дверного полотна на определенное количество времени нужно затянуть специальный фиксатор. Такие действия выполняют при открытии блока на 95-100°.
Если полотно необходимо держать открытой долго, воспользуйтесь функцией «Hold-open». Для этого откройте дверь на 90-95° и затяните фиксатор рычага.
Проверьте правильность установки механизма.

Параметры

При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:

сила закрывания;
скорость закрывания;
скорость открытия;
максимальный угол распахивания.

Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.

Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».

Регулировка дохлопа

Настройка доводчика двери для установки дохлопа обеспечивает прилегание полотна к раме, позволяет оставлять небольшой зазор перед захлопыванием, т.е. не закрывает до конца дверную конструкцию. Корректировкой можно настраивать медленное закрытие блока, уменьшая силу хлопка.

С помощью винта №2 можно отрегулировать скорость, с которой будет захлопываться конструкция. Когда до закрытия дверного полотна останется 10-15°, замедление сработает.

Особенности некоторых моделей

Самые распространенные среди пользователей доводчики — «Dorma» TS-68, «Дипломат», «GEZE» TS 4000. Каждой модели соответствуют свои особенности регулирования таких устройств.

«Dorma» TS-68 — классическая модель, устанавливаемая сверху. Особенность ее состоит в том, что механизм оборудован специальным рычагом для изменения усилия запирания дверей.

Модель «Дипломат» характеризуется простой установкой и обслуживанием механизма. Регулировка дверного доводчика включает этапы натяжения пружины и корректировки открытия-закрытия. В некоторых модификациях «Дипломата» отсутствует настройка дохлопа. Устройства работают по принципу гидромеханики.

«GEZE» TS 4000 — популярная модель верхнего дверного механизма среди пользователей. Доводчик может осуществлять корректировку демпфирования открытия, настройку термостабильной скорости закрывания спереди и конечного дохлопа с помощью рычажной тяги.

odveryah.ru

Как выбрать доводчики для дверей: виды, характеристики

Бесшумность и плавность закрывания двери являются не только показателем комфортности. При резких движениях и ударах о раму или стену повреждается, прежде всего, само дверное полотно, петли, испытывающие повышенную нагрузку и стойка короба, принимающая на себя силу удара. Очевидно, что такого рода закрывание не способствует долгому сроку службы изделия.

Выбираем доводчик для двери

Доводчик: технические характеристики

Он представляет собой механизм, обеспечивающий автоматическое закрывание створки. Поскольку в этом случае человеческий фактор отсутствует, то закрывание производится плавно, без лишних усилий. Простейшее устройство состоит из пружины, заключенной в металлический корпус и залитой специальным маслом. При открытой двери пружина сжимается, и когда дверь отпускают – разжимается и захлопывает створку.

Настолько простое устройство на сегодняшний день применяется редко. В современных версиях доводчика реализуется более совершенная система передачи момента.

Зубчатая рейка – осуществляется механическая реечная передача. Таким образом достигается большая плавность распрямления пружины. Не используется в приборах со скользящим каналом.
Кулачковая – передаточным звеном служит профилированный сердцевидный кулачок. Путем смены профиля достигается требуемая степень сжатия пружины, тем самым обеспечивая наиболее комфортный режим закрывания створки.

Следует помнить, что дверной доводчик, по инструкции, являются обязательным элемента специальных дверей: противопожарных и эвакуационных, так как в этом случае нахождение створок в закрытом состоянии, является вопросом принципиальным.

Классификация дверных доводчиков

Наиболее важным для потребителя является возможность доводчика регулировать движение двери. Последнее будет зависеть от массы изделия и его ширины, то есть – от момента инерции. Этот показатель определяется стандартом EN 1154. Устройства по усилию закрывания разделяются на семь классов – EN1–EN7. Первые предназначены для самых легких межкомнатных конструкций, последние – для стальных входных.

Выпускаются как одноклассные версии, то есть с точным указанием категории, так и регулируемые, позволяющие изменять усилие открывания. Маркируются последние таким образом: EN 2–4. В инструкции производителя, как правило, приводится таблица с указанием массы и ширины створки и класса изделия.

Вторая важная техническая характеристика устройства – передача вращающего момента.

Рычажный или коленный – рычаг представляет собой две соединенные оси, которые при отрывании створки сгибаются в колене. Шарнирная тяга отличается механической прочностью и долговечностью, но недостаточно защищена. Рычаг монтируется на дверную раму и полотно и полностью доступен, почему часто становится жертвой хулиганских действий. На фото – вариант с рычажной передачей.

Устройство со скользящим каналом – свободный конец рычага при открывании перемещается вдоль канала. Рычаг в этом случае малодоступен, однако работа самого устройство требует большего усилия. Для доводчика этого типа используется кулачковый механизм, так как последний обеспечивает лучшую передачу момента.

Напольные – устройство монтируется в пол и недоступно. При двустороннем открывании створка устанавливается на шпиндель доводчика. При одностороннем – размещается рядом с полотном. Выбрать такой вариант рекомендуется для магазинов.

Рамные – действует аналогично напольному, но крепятся непосредственно к дверной раму.

К техническим характеристикам приборов относится и способ монтажа.

Накладной – применяется чаще всего для установки устройства с шарнирной тягой. Если в первоначальном проекте монтаж доводчика не предусматривался, то этот вариант является единственным. На фото – образец накладной установки.
Скрытый в раму – характерен для рамных устройств и приборов со скользящим каналом.
Скрытый в пол – напольные версии.

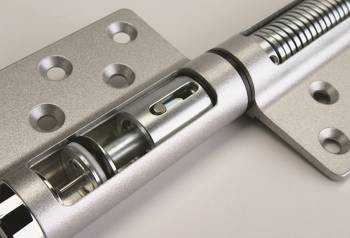

Скрытый в дверь – применяется для рамных доводчиков. На фото демонстрируется образец.

Три последних метода обеспечивают защиту от действий вандалов. На фото – образец скрытого монтажа в раму.

Как выбрать доводчик

Первое на что следует обращать внимание – это масса и размер двери. Необходимый класс мощности можно определить в соответствующей таблице, часто прилагаемой к инструкции.

Вес изделия – чем больше масса створки, тем более мощный доводчик понадобится.
При недостаточном усилии закрывания разрешается установка двух одновременно действующих устройств.
При ширине створки более, чем 1600 мм, доводчик использовать нельзя.

К важным для пользователя характеристикам относятся и другие параметры.

Скорость закрывания – определенного числового значения у показателя нет. Определяется она условно, с помощью визуальных наблюдений. Для противопожарной двери этот показатель должен быть максимальным, а в случае, если доводчик устанавливается в частном доме, где проживают дети или пожилые люди, скорость должна быть небольшой.

Скорость захлопывания – время прохождения последней части траектории. Имеет значение, если используется защелкивающийся замок.

Торможение открывания – прибор с такой функцией рекомендуется выбрать для публичных учреждений, где часть посетителей пытается открыть дверь, прилагая чрезмерное усилие, тем самым провоцируя возможность удара об стену и повреждение полотна и самого устройства. Функция ограничивает усилие, не позволяя действовать слишком резко.
Задержка закрывания – важность этого момента индивидуальна. С одной стороны, замедление закрытия нежелательно в период холодов, с другой – представляет удобство в ситуации, когда у пользователя заняты руки – покупками, например.

Фиксация открытой створки – является обязательной для медицинских учреждений. Функция позволяет удерживать дверь открытой во время перемещения грузов или пациентов на носилках.

В современных моделях устройства перечисленные функции довольно часто являются регулируемыми, что, конечно, увеличивает стоимость изделия. Инструкция, представленная на видео, поможет выбрать устройство.

dekormyhome.ru

Дверной доводчик.Правильный подбор и монтаж — Энциклопедия дверей и замков

[http://www.wikizamki.org/links.htm]

Назначение

Доводчики общего назначения являются, как правило, гидромеханическими устройствами и применяются для гарантированного закрытия двери.
По своей конструкции доводчики дверные могут отличаться типом используемого механизма: либо кулачковый либо реечный.

Надежность и срок службы доводчика определяются минимальным количеством циклов открытия-закрытия двери, которое доводчик должен отрабатывать без ухудшения параметров вне зависимости от условий эксплуатации. Согласно стандарту EN1154, доводчики дверные должны отрабатывать не менее 500 000 циклов.

Принцип работы

У большинства доводчиков принцип действия одинаковый :

при открывании двери, через систему складного рычага усилие передается на зубчатое колесо(шестерню), и через зубчатую рейку, приводит в поступательное движение поршень;
поршень сжимает пружину, в которой накапливается энергия для последующего закрытия двери, тело доводчика заполнено маслом, при сжатии пружины, масло перетекает через отверстие в поршне в противоположном направлении;
когда дверь закрывается масло возвращается по возвратным каналам, каналы снабжены клапанами, при помощи которых можно регулировать скорость перетекания масла, и соответственно, скорость закрывания двери.

    Доводка(прихлоп) — это ускорение движения двери непосредственно перед закрытием, для преодоления сопротивления воздуха, резиновых уплотнителей или защелки замка. Регулируется с помощью винтового клапана и/или регулировкой рычага.
     Усилие пружины доводчика (еще называют размером доводчика) обозначается, согласно Европейским Нормам (EN1154), индексом от 1 до 7 (EN1…EN7). Регулировка осуществляется смещением доводчика относительно петель или поворотом узла крепления рычага. Скорость закрывания у большинства доводчиков регулируется двумя винтовыми клапанами в пределах 180-15° и 15-0°.
   Примечание: очень часто путают регулировку скорости закрывания с регулировкой мощности пружины. При любой скорости закрывания, мощность пружины не меняется.

Выбор

Основные параметры, по которым выбирают доводчик — это вес полотна двери и ее ширина. В приведенной ниже таблице указаны максимальная масса и ширина дверного полотна для каждого размера доводчика, согласно стандарта EN1154. Все величины приводятся исходя из стандартных условий установки.

Если высота двери более 2,5 м, есть условия сильного ветра и пр., следует выбирать доводчик бОльшего размера. Если размер и масса двери близки к двум размерам доводчика, т.е. чуть большего одного значения но чуть меньше другого, следует выбрать доводчик большей мощности.
Размер доводчика (например EN4), указанный на коробке, обозначает предельные значения его работы. Но, как правило, он может работать и с более легкими дверями. Например, доводчик Dorma TS-68 EN4, может принимать значения EN2,EN3 и EN4, которые зависят от положения доводчика на двери и способа установки лапки рычага. Т.е. он может быть установлен, как на деревянную дверь, так и легкую металлическую.
При выборе доводчика используют наибольший параметр.
Например: масса двери 30 кг (EN2) и ширина 900 мм (EN3) — в данном случае выбираем доводчик EN3.

Варианты установки

В зависимости от необходимого усилия пружины (EN1…EN7), возможны несколько положений доводчика, относительно петлевой части двери. Обратите внимание на то, что при этом угол открывания двери не одинаковый. У Dorma TS68 это 90 и 180 градусов.
ВНИМАНИЕ! Не используйте доводчик, как ограничитель открывания двери!Для ограничения хода двери используйте дверные упоры.
Сам корпус доводчика может располагаться как на двери, так и на коробке. А так же на внешней или внутренней стороне двери. Ниже на фото показана установка на коробку, изнутри помещения. Дверь открывается наружу.

Техническое обслуживание

Не реже одного раза в год следует заменять смазку в шарнире соединения двух половинок рычага. Если доводчик стоит на уличной двери, то обязательно проявятся сезонные колебания температур. Зимой масло становится густым, а летом наоборот. Поэтому дважды в год (а если требуется, то и чаще) производят регулировку доводчика.

Ошибки при выборе и эксплуатации

Как нельзя выбирать доводчик.
«Мне нужен такой не большой доводчик — у меня дверь легко ходит». Эту фразу произносит каждый второй покупатель. Подразумевается легкость открывания-закрывания двери.
Если присутствуют затирания полотна двери о коробку, тугой ход петель — эти неисправности нужно устранить. Выбор доводчика с бОльшим усилием закрывания, как правило, не решит проблемы. К тому же неисправность может со временем прогрессировать и выбор доводчика, исходя из его физических размеров и цены, будет неверным.
Неправильная эксплуатация доводчика:

наличие препятствия, мешающего нормальному передвижению двери, подпирание дверного полотна камнями, деревянными клиньями, затирание полотна об пол и т.д;
неправильный(отличный от рекомендованного в инструкции) монтаж и/или регулировка;
чрезмерно высокое или низкое давление на дверь;
использование в отличных, чем закрывание двери, целях;
выбранный размер доводчика не совпадает с рекомендацией производителя.

Помните: не все доводчики рассчитаны на зимние условия эксплуатации. Есть сомнения, тогда устанавливайте с внутренней стороны двери.
Не забывайте, что доводчики необходимо периодически менять.
Если доводчик перестал придерживать дверь и регулировка не спасает, стало подтекать масло — его следует заменить, дальнейшее пользование им становится не безопасным.

Подробное описание установки и регулировки

Комплект поставки: доводчик Dorma TS-68, рычаг, крепеж, монтажная схема.
Место установки: алюминиевая дверь со стеклом, ориентировочный вес 50 кг и ширина 850 мм.
Выбираем схему установки для EN2/3, к тому же остается возможность открыть дверь на 180 градусов.

У большинства производителей монтажная схема сделана в натуральную величину, поэтому ее можно наложить на дверь и по ней делать разметку.На монтажной схеме красными линиями обозначено: горизонтальной – верхний край двери, вертикальными – петлевой край двери. Складываем схему по линии для выбранного способа установки.

Кусочками скотча крепим на дверь.

Керном отмечаем будущие отверстия.

Сверлим отверстия для корпуса доводчика и для лапки рычага.

По монтажной схеме правильно соорентируйте доводчик. Dorma TS68 располагается торцом с регулировочными винтами в сторону петель. Крепим корпус доводчика.

Разъединяем рычаг в колене на две половинки. Крепим лапку рычага. Помним, что лапка может устанавливаться в двух положениях. В нашем случае для EN3-EN4.

Крепим вторую половину рычага к доводчику.

Половинка рычага с лапкой также состоит из двух половинок, имеющих резьбовое соединение. Вращая половинки, можем регулировать длину этой части рычага. Рычаг может устанавливаться двумя способами: для дверей с защелками или без них.

На фото показана установка рычага для дверей БЕЗ защелки. Регулируемая половинка устанавливается под углом примерно в 90 градусов к плоскости двери. Должно получиться так, что дверь доводиться до своего штатного положения и все. И теперь докручиваем половинки еще на пару оборотов, сокращая длину рычага, для легкого прижима. Защелкиваем половинки рычага.

На фото ниже показана установка рычага для дверей с защелкой. В данном случае устанавливаем нерегулируемую часть рычага под углом в 90 градусов к плоскости двери.

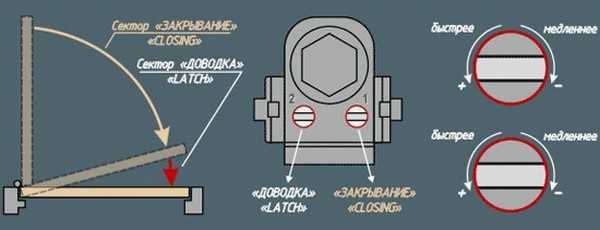

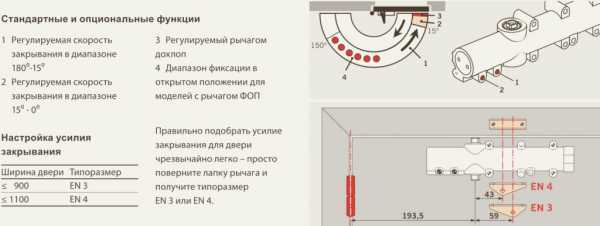

Регулировка скорости закрывания доводчика и прихлопа. На торце доводчика расположены два регулировочных винта, а рядом с ними, на приливе корпуса, обозначены цифры 1 и 2.

‎

В нашем случае винтом «1» регулируется диапазон от 15 до 180 градусов, а винтом «2» от 0 до 15 градусов. Начинаем с диапазона 15-180 градусов. Открываем дверь на 90 или 180 градусов (в зависимости от способа монтажа) и отпускаем. Винт «1» закручиваем для замедления или откручиваем для ускорения закрывания двери. Винтом «2» регулируем доводку(прихлоп) до уверенного срабатывания защелки двери.

Особо накручивать винты не надо. Изменения в скорости закрывания чувствуются даже при повороте винта на четверть оборота.

Обсуждение в форуме DveriZamki.Org

www.wikizamki.org

Какие бывают доводчики дверей?

Многие отчётливо помнят то время, когда для самостоятельного закрывания наружных и межкомнатных дверей использовалось незамысловатое устройство.

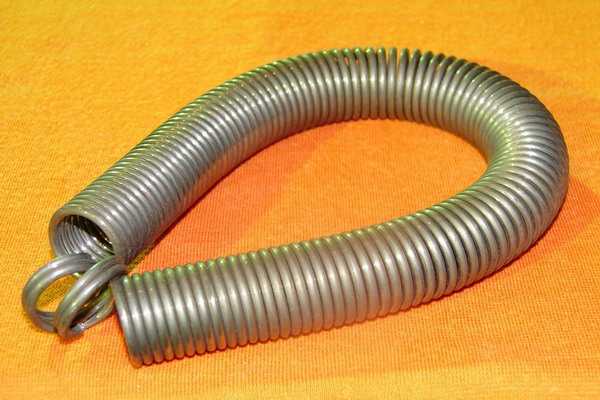

Как правило, это был пружинный механизм. Но в то время он воспринимался как полноценный доводчик для двери.

Конечно, сегодня тоже можно встретить такой пружинный механизм на дачных калитках. На чаще всего в наше время устанавливают автоматический, электрический или магнитный доводчик на двери.

Основное назначение механизмов

Стоит заметить, что пружинный механизм работает с хлопком. Интенсивность издаваемого шума при этом зависит от силы пружины. Причем, если такое устройство установить на межкомнатную остеклённую дверь и не рассчитать силу удара, даже стёкла могут вылететь. Поэтому вряд ли кто-то сегодня решится установить пружинный механизм на межкомнатных блоках.

Благо технологии постоянно совершенствуются, поэтому в настоящее время доводчик дверной отличается усовершенствованными механизмами и бесшумной работой.
Интересен тот факт, что в основе работы современных устройств заложен принцип функционирования пружины. Разве что новые доводчики для дверей прячут эти пружинки вовнутрь корпуса. Более того, современные дверные доводчики оснащены и целым рядом других полезных особенностей.
Они не только плавно открывают дверцу, но и могут удержать створку в определённом положении. Кроме того, доводчик для дверей позволяет отрегулировать скорость закрывания дверки. Но и это оказывается ещё не весь список достоинств, которыми обладают доводчики для дверей.
Производители таких механизмов позаботились о том, чтобы для каждого типа ограждающих конструкций были разработаны и выпущены особые доводчики для дверей (ОКПД 28.63.14.150).
По сути, все выпускаемые устройства условно можно разделить на 4 обширные группы:
напольные механизмы;
накладные приспособления;
встраиваемые изделия;
специализированные устройства.
К тому же каждый магнитный и пружинный механизм условно можно отнести к одному из 7 классов устройств (ОКПД 28.63.14.150). Виды устройств, которые относятся к первым классам, предназначены для облегчённых межкомнатных систем. А представители последних групп используются для тяжёлых дверных блоков.
Магнитный или любой другой механизм (ОКПД 28.63.14.150) разнится с другими представителями этой группы стоимостью. Отчасти, на стоимость влияет качество исполнения устройства, его эксплуатационные показатели, а также дополнительные особенности (к примеру, это электрический напольный механизм или пневматические приспособления).
Накладные
Такой доводчик двери (ОКПД 28.63.14.150) знаком многим. Чаще всего встретить его можно в магазинах и других общественных местах, где нет швейцара, а входные дверцы всегда должны быть закрытыми. Такие механизмы, по сути, являются самыми дешёвыми.

Устройство дверного доводчика.
Они условно могут быть разделены на 2 подгруппы:
Доводчики на двери с зубчатым приводом.
Такие виды устройств не используются для межкомнатных систем. Предназначены эти механизмы для того, чтобы «следить» за фиксацией входных блоков. А способствует этому особый элемент, приводящий в движение зубчатые штифты либо шестерни устройства. Благодаря своей простоте и надёжности, этот доводчик дверей получил особую распространённость и популярность.
Доводчик на двери, оснащённый скользящим стержнем (ОКПД 28.63.14.150).
Хотя такие автоматические виды устройств менее используемые, но это отнюдь не значит, что они чем-то хуже. При сравнении этого механизма с зубчатым у первого можно обнаружить немало превосходных параметров. Хотя такие конструкции отличаются малыми габаритами, по заявлению производителей, они надёжны и выносливы. В основе этого механизма находится кулачковый стержень, приводящий в движение пружинку, и два поршня (эти элементы конструкции и отвечают за скорость открывания полотна и его торможение).
Напольные
В принципе напольные устройства — это своего рода скрытые приспособления. Они практически незаметны.
Данные доводчики дверей обладают достаточно простым строением. В основе устройства находится вал, одна сторона которого скреплена с пружинкой, а вторая – с крепёжным элементом конструкции. По сути, в этом случае дверное полотно крепится на оси доводчика, который одновременно является и фиксатором полотна в дверном проёме. Этот доводчик для дверей может монтироваться на массивные полотна (весом до 300 кг).
Встраиваемые
Все скрытые устройства можно условно разделить на 2 подгруппы:
Навесы с удерживающим механизмом.
Это очень миниатюрное устройство, используемое для межкомнатных дверей. В качестве недостатков такого приспособления можно отметить сложности в его установке. Дело в том, что у устанавливаемой на дверной конструкции пары навесов должна быть чёткая соосность. Любые отклонения недопустимы.
Скрытые устройства, внутри которых есть скользящий стержень (ОКПД 28.63.14.150).
Такой доводчик для дверей почти не отличается от накладного приспособления. Разница лишь в размерах механизмов и принципе их монтажа. Одна часть такого устройства устанавливается в верхнем торце полотна, а вторая – в верхней части дверной коробки.
Выбирая магнитный механизм скрытого типа, предпочтение следует отдать второму виду. Устройство этого типа долговечнее, чем навесы с фиксацией полотна в определённом положении. Да и к тому же такое приспособление не портит внешний вид конструкции.
Устройства особого назначения
К данной категории приборов относят доводчики на двери откатного типа (в частности, для шкафов купе). Вообще, это стержневые устройства, применяемые для того, чтобы предупредить удары мебельных дверок. Устанавливаться такие приспособления могут либо в торце дверного полотна, либо в коробке.
Недостатком их являются выступающие штифты, через которые можно перецепиться. И даже если и не упасть после этого, то сломать доводчик двери запросто можно.
Особенности выбора изделия
Выбирая доводчик на двери, первым делом, нужно обратить внимание на его мощность. Для этого нужно знать вес полотна и его габаритные размеры. Естественно, чем больше и тяжелее створка, тем мощнее должно быть устанавливаемое на неё приспособление.
Следует помнить, что по месту установки все доводчики на двери условно можно разделить на верхние, нижние и скрытые устройства (ОКПД 28.63.14.150). Универсальным решением являются верхние механизмы. Эти приспособления можно установить на любую дверную систему.
Важно помнить и о морозостойкости устройства.
Некоторые виды приборов могут исправно функционировать при температуре от -40 до +75 градусов. Эти параметры производитель указывает в сопроводительной документации.
Распространённые ошибки
Специалисты отмечают, что зачастую покупатели, самостоятельно подбирающие доводчики дверей, допускают следующие ошибки:
Неправильно подбирают класс устройства.
А если на тяжёлом блоке установить слабенький магнитный прибор, он слишком быстро выйдет их строя.
На распашные конструкции обычно устанавливают магнитный верхний механизм.
А на маятниковые системы рекомендуют поставить напольный магнитный прибор (ОКПД 28.63.14.150). Если не учтены эти рекомендации, значительно сокращается срок службы приспособлений.
Покупка низкокачественного изделия.
Сегодня на рынке можно встретить и дешёвый доводчик на дверь. Но как долго он прослужит? Другое дело покупка изделий от известных производителей, к примеру, компании «Дипломат». Высококачественные устройства выполнены с соблюдением всех современных стандартов. Они рассчитаны на 500 000 открываний-закрываний (ОКПД 28.63.14.150).
Тонкости установки
Хотя магнитный прибор, к примеру, «Дипломат», обычно устанавливают на дверное полотно, ставить его можно и на коробку. Для выполнения монтажных работ может быть использована схема. Большинство производителей вместе с прибором предоставляют и эту схему: её следует приклеить скотчем к дверной поверхности и по имеющимся разметкам выполнить монтаж.
После этого осуществляется монтаж рычажной тяги (он выполняться должен по инструкции). Такая работа имеет множество нюансов, связанных с установкой и последующей регулировкой.
Затем проводится настройка приспособления. Эта операция осуществляется путём регулировки винтов, расположенных с торцовой части полотна. Обычно таких болтов два. Один из них отвечает за скорость открытия дверцы, а второй – за угол распахивания полотна. Регулировку болтов выполнять следует очень аккуратно и внимательно. Если прибор с фиксацией полотна правильно отрегулировать, изделие исправно прослужит многие года.
Доводчики на двери давно перестали быть чем-то диковинным. Они широко используются как в общественных местах, так и в жилых помещениях. Правильно выбранные и грамотно установленные приборы гарантируют плавное перемещение двери.
votdver.ru
Регулировка доводчика двери своими руками: тонкости и нюансы
Оглавление публикации:
Регулировка доводчика двери своими руками: что регулируется, а что нет
Как отрегулировать дверной доводчик: особенности настройки приспособления
Дверной доводчик – это одно из тех приспособлений, за которыми нужен тщательный и регулярный уход, поскольку постоянные нагрузки, ежедневные циклы открывания и закрывания дверей приводят к разбалансировке механизмов этого устройства. Исправляются такие неприятности довольно бесхитростным процессом регулировки. Именно об этом мы и поговорим в этой статье, в которой вместе с сайтом dveridoma.net расскажем о том, как выполняется регулировка доводчика двери своими руками.

Регулировка доводчика двери своими руками фото
Регулировка доводчика двери своими руками: что регулируется, а что нет
Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.
Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
Регулировка промежуточного хода дверей. С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
Дохлоп и его назначение. Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.
Как отрегулировать дверной доводчик фото
В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.
Как отрегулировать дверной доводчик: особенности настройки приспособления
Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.
Нельзя полностью выкручивать регулировочные винты!
Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.
Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.
С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.
Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!
Регулировка дверного доводчика фото
Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.
Регулировка доводчиков дверей фото
И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.
dveridoma.net
Доводчик двери своими руками: инструкция по изготовлению
Если у вас нет ни времени, ни лишних денег на то, чтобы усовершенствовать дверную конструкцию, вы можете изготовить доводчик для двери своими руками. При этом можно использовать самые простые предметы, которые наверняка найдутся у вас в кладовке. Подобный самодельный механизм позволит вам устранить проблему стука дверей при минимальных затратах.
Простой дверной доводчик можно собрать самостоятельно из подручных материалов
Функции доводчика
Перед тем как попытаться изготовить доводчик для двери из подручных материалов своими руками необходимо определить какие же задачи должно выполнять это устройство. Рассмотрим основные функции доводчика:
Амортизация – предохранение двери от ударов при резком закрывании, например, от сквозняка или с большой силой. Таким образом, доводчик предотвращает повреждение покрытия как полотна, так и рамы.
Регулировка скорости движения дверного полотна – не позволяет совершать резкие движения как в сторону закрывания, так и в обратную.
Задержка закрывания – полотно задерживается на определенном расстоянии от коробки и благодаря этому обеспечивается более плавный притвор.
Фиксация открытого положения – при необходимости можно зафиксировать дверь в положении нараспашку, не боясь, что она случайно захлопнется.
Притягивание двери – если было приложено недостаточно усилий для того, чтобы закрыть ее, устройство завершит процесс, притянув полотно непосредственно к раме.

Доводчик выполняет три функции: регулирует скорость закрывания двери, замедляет ход и притормаживает
Конечно же, самодельный дверной ограничитель не способен полноценно выполнять все заданные функции, но справиться с основными недочетами конструкции ему вполне под силу.

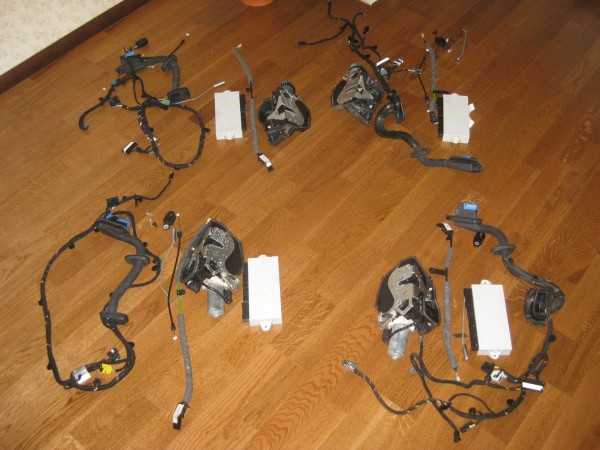

Автомобильные запчасти
Если вы не знаете, как сделать доводчик своими руками, поищите подходящие запчасти в автомобильной двери. Отлично, если у вас есть ненужная запчасть, которая обеспечивает плавное движение багажника в пятидверных моделях. В таком случае дверной автомобильный ограничитель движения можно установить в проем межкомнатной или даже входной двери. Как сделать доводчик из запчасти автомобильной двери своими руками? Для крепления штока и цилиндра подъемника вам понадобится приделать к деталям кронштейн с «пальцами». Прикрутите одну его сторону к стене или раме, а другую – к полотну. С помощью такого приспособления можно обеспечить не только плавное движение двери, но и задержать ее в открытом положении при необходимости.

Соорудить дверной доводчик своими руками можно используя запчасти от доводчика автодвери
Резиновая груша
Сделать доводчик для дверной системы своими руками можно из куска автомобильной камеры, шланга, резинки, троса, кистевого эспандера и даже из такого предмета, как резиновая груша. Если дома вам не удалось отыскать такую вещь, ее можно без труда приобрести в любой аптеке практически за копейки.
Как сделать доводчик двери своими руками из резиновой груши:
Наметьте местоположение устройства. Его можно располагать на коробе как со стороны внешнего угла полотна, так и ближе к петлям. Второй вариант предпочтительней, так как он обеспечит более плавное закрывание двери.
С помощью гвоздя или шурупа закрепите грушу, чтобы она была обращена острым концом в сторону рамы.
При ударе полотна о самодельный ограничитель обеспечивается мягкая амортизация и бесшумность захлопывания. Груша медленно сдувается под весом двери, плавно доводя его до лутки. При открывании резиновая деталь быстро восстанавливает форму и может вновь выполнять возложенные на нее функции доводчика. Таким же образом можно изготовить самодельный доводчик двери из теннисного шарика. Своими руками закрепить эту деталь можно с помощью самореза. Чтобы мяч не съезжал со своего места укрепите область фиксации с помощью резиновой прокладки или кусочка фанеры.
Пружина
Простейший вариант сделать доводчик для двери своими руками – использовать пружину.
Определяющее значение имеет не только размер, но и жесткость пружины. Она должна обеспечивать эффект замедления движения, но при этом достаточно плавно притягивать полотно.
Крепится эта деталь непосредственно в дверной проем. Один ее конец привинчивается к коробке, а второй монтируется к краю дверного полотна. Чем ближе пружина к петлям, тем меньший эффект она обеспечивает.

В качестве подручного материала для изготовления доводчика можно использовать пружину
Работает такой доводчик, сделанный своими руками, следующим образом: открывая двери, пружина натягивается и предотвращает осуществление чересчур резких движений. Для того чтобы зафиксировать полотно в открытом положении нужно заблокировать обратный ход устройства. Если не до конца закрыть дверь, эта мелкая деталь все сделает за вас, притянув ее к раме.
Магнит
Магнит – это скорее некая альтернатива доводчика для двери. Сделать такой механизм своими руками – проще простого. Для этого потребуется шуруповерт, саморезы, стамеска, металлическая пластина с отверстиями и магнит.
Для обеспечения плотного притвора рекомендуется устанавливать детали практически заподлицо. Можно оставить небольшой выступ, чтобы магнит и металл могли сцепиться между собой. Для начала наметьте положение элементов. Магнит крепится к раме, а металлическая пластина – к полотну двери таким образом, чтобы в закрытом положении они накладывались друг на друга. Стамеской зачистите покрытие на необходимую глубину. С помощью саморезов зафиксируйте обе детали и проверьте их работу.
С помощью обычных подручных материалов можно изготовить доводчик двери своими руками. Его можно использовать в качестве временного устройства или же полностью остановиться на таком выборе.
Рекомендуем посмотреть видео:

dvervdome.ru
