Дверной доводчик: выбор и установка (видео)

Наступила зима, от двери засквозило холодом – и многие из граждан озаботились установкой дверного доводчика. В этом материале мы с вами выясним, что такое дверной доводчик. Для чего он нужен. Рассмотрим особенности выбора дверного доводчика, а также узнаем, что с ним можно делать, а что – нельзя.

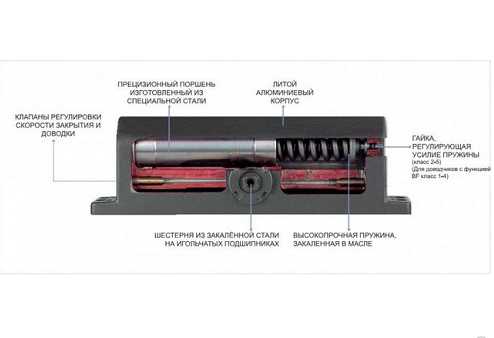

Устройство доводчика

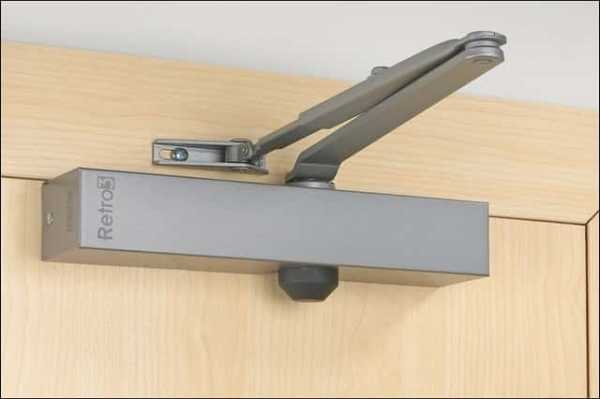

Дверной доводчик – это устройство автоматического закрывания и доводки двери. Подавляющее большинство из доводчиков представляют собой гидромеханическое устройство. То есть это герметично закрытая коробка, заполненная маслом, главными элементами которого внутри являются металлический поршень и мощная пружина.

Когда дверь открывается, внутри доводчика двигается поршень, который сжимает пружину. При перемещении поршня масло из одной части доводчика, перемещается в другое. После того, как ручку двери отпустили, сильная пружина начинает давить на поршень, возвращая его в исходное положение. А масло и нагнетённое с помощью него давление, обеспечивают плавность закрывания.

Это если описывать работу доводчика прям грубо-грубо. Понятно, что внутри есть ещё различные узлы сцепления движущихся частей. А многие современные доводчики имеют и много других полезных узлов и функций. В данном материале углубляться во всё это мы не будем.

Настройка и скорость закрывания

Подавляющее большинство доводчиков имеют два скоростных положения и два винта для их регулировки. Как правило, это скорость закрывания от 180 до 15 градусов и второе – от 15 градусов до полного закрывания.

Разграничение на два режима придумано неспроста. Второй малый угол должен закрываться быстрее, то есть дохлопываться, для того, чтобы преодолеть усилие уплотнителей и защёлки замка.

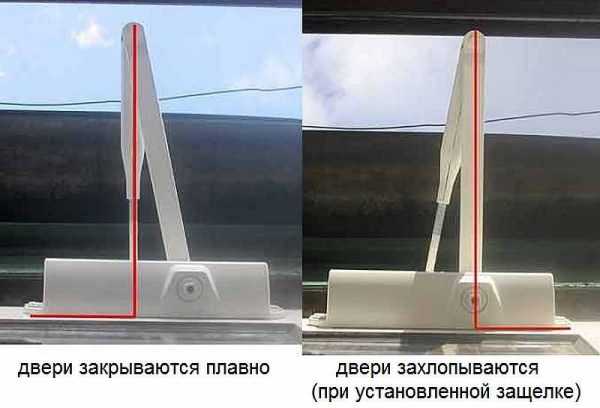

Скорость закрывания доводчика на разных углах в разное время года может сильно колебаться и меняться. Это физика, друзья, – используемое масло внутри доводчика при низких температурах становится более густым. Другими словами – регулировка дверного доводчика через винтовые клапана – процедура нормальная для каждого межсезонья. При регулировке не нужно крутить винты в разные стороны как сумасшедший. Четверть оборота уже даёт ощутимые изменения в работе доводчика.

Выбор доводчика по весу и ширине полотна

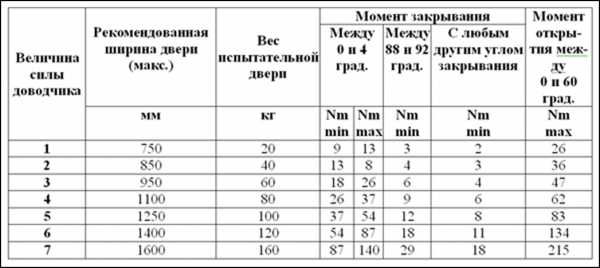

Усилие доводчиков разграничивается Европейским Стандартом EN1154. Европейский стандарт или европейские нормы – это примерно как наши ГОСТы и ОСТы, но, зачастую, более жесткие и продуманные.

Так вот, согласно EN доводчик подбирают относительно двери, ориентируясь на два основных показателя: это масса полотна двери и её ширина. Думаю, дураку понятно, что чем больше вес двери – тем тяжелее её дохлопнуть. Чем шире створка двери – тем сложнее её закрывать, преодолевая усилие рычажной силы.

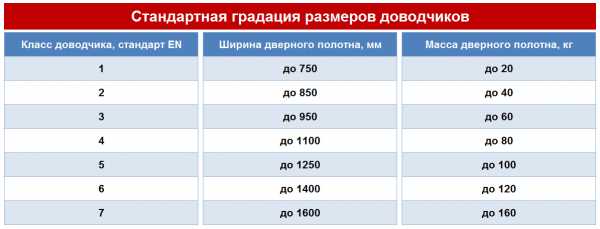

И согласно EN1154 доводчики очень строго разграничены по этим двум параметрам.

EN1 – это доводчик, предназначенный для двери весом не более 20 кг, ширина створки которого не более 750 мм. EN2 – это доводчик, усилия которого хватит для двери весом не более 40 кг, ширина створки которого не более 850 мм. И т.д. Посмотреть все величины вы можете на табличке ниже.

Два важных условия, относительно этих параметров!

  • При выборе доводчика ориентируются на наибольший параметр. Например, если масса вашей двери небольшая, например 30 кг, но при этом створка широкая, скажем 900 мм, выбирать следует доводчик с показателем EN3, а не EN2.
  • Если на дверь в процессе открывания и закрывания оказываются внешние факторы, усложняющие её эксплуатацию, в зависимости от массы двери и ширины полотна выбирайте доводчик по табличке чуть с большим усилием. Например, ширина полотна вроде бы небольшая, а вот высота выше двух метров – доводчик выбираем мощнее. Если при закрывании двери на неё постоянно действуют воздушные потоки (ну например здесь всегда ветер дует, или это дверь последнего этажа и проём этой двери работает как вытяжка) – для корректного захлопывания выбирать нужно более мощный доводчик.

Ошибки в эксплуатации

Помимо того, что при выборе доводчика нужно ориентироваться на показатели, которые перечислены выше. В том числе хотим акцентировать внимания на ошибках, которые допускают люди при эксплуатации дверного доводчика.

  • При установке доводчика на уличную дверь, независимо от того снаружи полотна вы его ставите или изнутри, покупать нужно морозостойкий доводчик. Доводчик который не предназначен к эксплуатации в уличной среде, потечёт в первую же зиму.

Советы по выбору бренда.

Позволим себе дать пару советов по выбору бренда и качества изделия. Если есть возможность, не экономьте при выборе доводчика, особенно тогда, когда дверь будет часто открыаться. В условиях капиталистической экономики, чем дороже механическое изделие, тем, зачастую, оно качественнее.

По роду своей деятельности, мы видели сотни раз, когда люди из года в год меняли китайские доводчики, сэкономив один раз – ну просто потому, что переделывать не хочется и изначально сэкономили.

Европейские бренды, такие как Geze, Dorma или Tesa безусловно дороже изделий, которые предлагают наши китайские братья под брендами Армадилло, Апекс, Нотедо и прочее. Но так они во-первых, служат дольше буквально в несколько раз (при всех условиях, которые перечислены выше), а во-вторых эксплуатировать двери с импортными доводчиками приятнее. Открываются они мягче, а закрываются надёжнее.

В завершении хотим отрекомендоваться и сообщить, что в нашем магазине вы можете приобрести дверные доводчики разных марок по приятной цене. Работает доставка любым удобным способом, а также есть мастера, которые устанавливают доводчики с выездом по Нижнему Новгороду и области.

dvernoydoktor.ru

Как выбрать дверной доводчик

Как гласит всезнающая Википедия, дверной доводчик  — механическое устройство, предназначенное для автоматического закрывания открытых дверей.

Считается, что применение доводчика в значительной степени уменьшает износ дверных петель и другой дверной фурнитуры. Доводчики общего назначения являются, как правило, гидромеханическими устройствами и применяются для гарантированного закрытия двери. По своей конструкции, доводчики дверные могут отличаться типом используемого механизма: либо кулачковый либо реечный.

Надежность и срок службы доводчика определяются минимальным количеством циклов открытия-закрытия двери, которое доводчик должен отрабатывать без ухудшения параметров вне зависимости от условий эксплуатации. Согласно стандарту EN1154, доводчики дверные должны отрабатывать не менее 500 000 циклов.

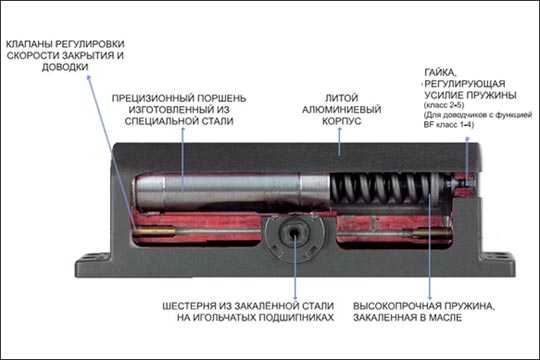

Принцип работы дверного доводчика

У большинства доводчиков принцип действия одинаковый :

• при открывании двери, через систему складного рычага усилие передается на зубчатое колесо (шестерню), и через зубчатую рейку, приводит в поступательное движение поршень;

• поршень сжимает пружину, в которой накапливается энергия для последующего закрытия двери, тело доводчика заполнено маслом, при сжатии пружины, масло перетекает через отверстие в поршне в противоположном направлении;

• когда дверь закрывается, масло возвращается по возвратным каналам, каналы снабжены клапанами, при помощи которых можно регулировать скорость перетекания масла, и соответственно, скорость закрывания двери.

Доводка (прихлоп) - это ускорение движения двери непосредственно перед закрытием, для преодоления сопротивления воздуха, резиновых уплотнителей или защелки замка. Регулируется с помощью винтового клапана и/или регулировкой рычага.

Усилие пружины доводчика (еще называют размером доводчика) обозначается, согласно Европейским Нормам (EN 1154), индексом от 1 до 7 (EN1…EN7). Регулировка осуществляется смещением доводчика относительно петель или поворотом узла крепления рычага. Скорость закрывания у большинства доводчиков регулируется двумя винтовыми клапанами в пределах 180-15° и 15-0°.

Примечание: очень часто путают регулировку скорости закрывания с регулировкой мощности пружины. При любой скорости закрывания, мощность пружины не меняется.

Как выбрать доводчик

Основные параметры, по которым выбирают доводчик - это вес полотна двери и ее ширина. В приведенной ниже таблице указаны максимальная масса и ширина дверного полотна для каждого размера доводчика, согласно европейскому стандарту  EN 1154. Все величины приводятся, исходя из стандартных условий установки.

• Если высота двери более 2,5 м, есть условия сильного ветра и пр., следует выбирать доводчик бОльшего размера. Если размер и масса двери близки к двум размерам доводчика, т.е. чуть большего одного значения но чуть меньше другого, следует выбрать доводчик большей мощности.

• Размер доводчика (например EN4), указанный на коробке, обозначает предельные значения его работы. Но, как правило, он может работать и с более легкими дверями. Например, доводчик Dorma TS-68 EN4, может принимать значения EN2,EN3 и EN4, которые зависят от положения доводчика на двери и способа установки лапки рычага. Т.е. он может быть установлен, как на деревянную дверь, так и легкую металлическую.

• При выборе доводчика используют наибольший параметр.

Например: масса двери 30 кг (EN2) и ширина 900 мм (EN3) - в данном случае выбираем доводчик EN3.

Варианты установки и техобслуживание доводчика

В зависимости от необходимого усилия пружины (EN1...EN7), возможны несколько положений доводчика, относительно петлевой части двери. Обратите внимание на то, что при этом угол открывания двери не одинаковый. У Dorma TS68 это 90 и 180 градусов.

ВНИМАНИЕ! Нельзя использовать доводчик, как ограничитель открывания двери! Для ограничения хода двери нужно использовать дверные упоры.

Сам корпус доводчика может располагаться как на двери, так и на коробке. А также, на внешней или внутренней стороне двери. В следующей публикации мы покажем процесс установки доводчика на коробку, изнутри помещения, при двери, которая открывается наружу.

Не реже одного раза в год следует заменять смазку в шарнире соединения двух половинок рычага. Если доводчик стоит на уличной двери, то обязательно проявятся сезонные колебания температур. Зимой масло становится густым, а летом наоборот. Поэтому дважды в год (а если требуется, то и чаще) производят регулировку доводчика.

Как нельзя выбирать доводчик

«Мне нужен такой не большой доводчик - у меня дверь легко ходит», - эту фразу произносит каждый второй покупатель. Подразумевается легкость открывания-закрывания двери.

Если присутствуют затирания полотна двери о коробку, тугой ход петель - эти неисправности нужно устранить. Выбор доводчика с бОльшим усилием закрывания, как правило, не решит проблемы. К тому же, неисправность может со временем прогрессировать и выбор доводчика, исходя из его физических размеров и цены, будет неверным.

Неправильная эксплуатация доводчика:

• наличие препятствия, мешающего нормальному передвижению двери, подпирание дверного полотна камнями, деревянными клиньями, затирание полотна об пол и т.д;

• неправильный (отличный от рекомендованного в инструкции) монтаж и/или регулировка;

• чрезмерно высокое или низкое давление на дверь;

• использование в отличных, чем закрывание двери, целях;

• выбранный размер доводчика не совпадает с рекомендацией производителя.

Нужно понимать, что  не все доводчики рассчитаны на зимние условия эксплуатации. Есть сомнения, тогда устанавливайте с внутренней стороны двери. Кроме того, доводчики необходимо периодически менять. Если доводчик перестал придерживать дверь и регулировка не спасает, стало подтекать масло - его следует заменить, дальнейшее пользование им становится не безопасным.

В следующей публикации мы подробно расскажем, как установить и отрегулировать дверной доводчик.

Окончание следует

profidom.com.ua

Дверной доводчик – выбор, монтаж и настройка конструкции

Тихо и аккуратно закрыть дверь – это основная задача доводчика. Раньше эту миссию выполняло более простое приспособление – стальная пружина, но она имела серьезные недостатки: тугая спираль требовала значительных усилий, чтобы открыть дверь, а потом притягивала створку с неимоверным грохотом, а слабая быстро теряла форму и не справлялась со своими функциями. Дверной доводчик работает тоже за счет пружинного механизма, но конструкция разработана таким образом, чтобы автоматически обеспечить дверной створке плавный ход и плотное закрытие, не допуская при этом громких звуков.

Содержание статьи

Особенности устройства и функциональности доводчика

Внешнее устройство доводчика входной двери – это рычажная тяга или скользящий канал и металлический корпус, внутри которого располагается рабочий механизм. Главный действующий компонент доводчика – это пружина. Располагается она в капсуле, полностью наполненной машинным маслом. Процесс сдавливания и разжатия пружины сопровождается перемещением масла в рабочую емкость по гидравлическим каналам. Скорость и плавность движения рычажной тяги зависит от скорости прохождения масла по гидравлическим каналам. Этот процесс можно регулировать винтами, к которым есть доступ с наружной стороны корпуса, с торца. В усовершенствованных моделях предусмотрены клапаны, которые начинают придерживать дверь с определенного градуса угла и в конце движения выполняют прихлоп. Тем самым они набирают достаточную степень усилия, чтобы плотно притянуть створку при наличии уплотнителей.

Выбор доводчика с учетом рабочих параметров

Доводчики для дверей отличаются по способу передачи усилия от пружинного механизма, мощности и месту установки. Параметры должны соответствовать внешним условиям работы и массе дверного полотна. Рассмотрим подробно, как выбрать доводчик, и какие технические характеристики необходимо учесть при покупке.

 Механизм передачи усилия от пружины

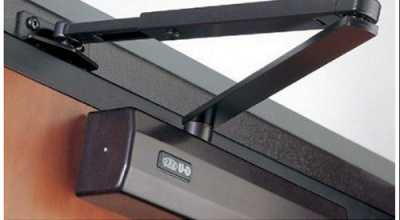

Рычажная тяга

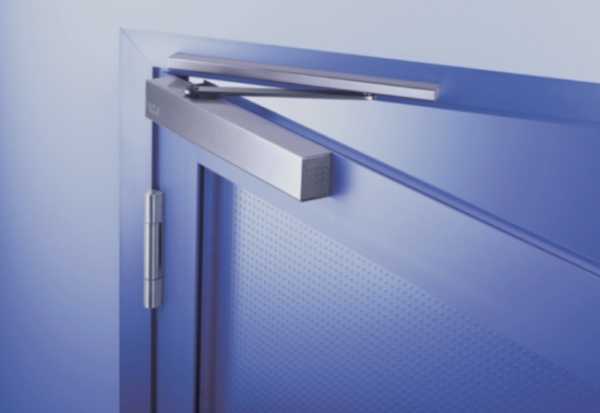

Скользящая тяга

По этому параметру изделия классифицируются на два вида:

  • Конструкции с рычажной тягой состоят из корпуса и рычага, который расположен перпендикулярно к створке. Такие доводчики для входных дверей надежны в работе, но имеют несколько недостатков. Они обеспечивают очень тугой ход полотна и требуют значительных усилий, чтобы открыть дверь. Выступающие углом элементы рычага смотрятся непривлекательно и при определенном усилии легко ломаются.

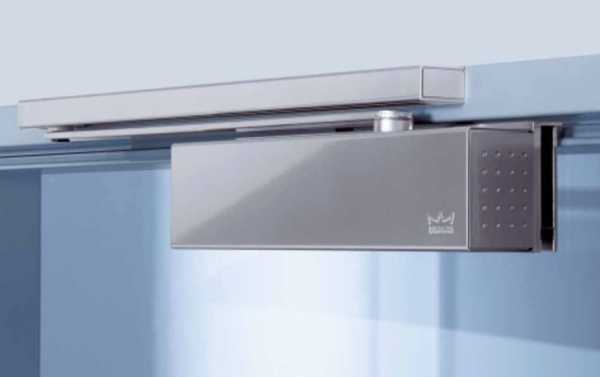

  • Конструкции со скользящим каналом тоже представляют собой корпус и рычаг, только находятся все элементы в одной плоскости, параллельно двери. Преимущество такого дверного доводчика – легкий ход полотна при открывании.

Классификация по мощности

Чтобы дверной доводчик справлялся со своими функциональными обязанностями, при выборе необходимо учесть мощность изделия, которая имеет 7 классов в соответствии с мировыми стандартами EN 1154. Подробно соответствие классов и параметров дверного полотна представлено в таблице.

Случается, что ширина двери соответствует одному классу, а масса – другому. В этом случае необходимо ориентироваться на тот параметр, который больше. Например, ширина створки не превышает 1100 мм, что соответствует классу EN4, при этом вес двери значительно больше, чем допустимые значения в этом классе. Значит, придется ориентироваться по массе и выбирать класс, соответствующий этому значению.

Не рекомендуется приобретать доводчик двери, мощность которого превышает параметры полотна. В этом случае дверные петли будут подвергаться большой нагрузке и быстро изнашиваться. Кроме того, пользоваться дверью с мощным доводчиком крайне неудобно, поскольку открываться она будет очень туго.

Место установки

Напольный
Скрытый

Всего предусмотрено три варианта установки доводчика:

  • Верхний – наиболее простой и распространенный способ. Изделие монтируется на верхнюю часть дверного блока – полотно или короб.

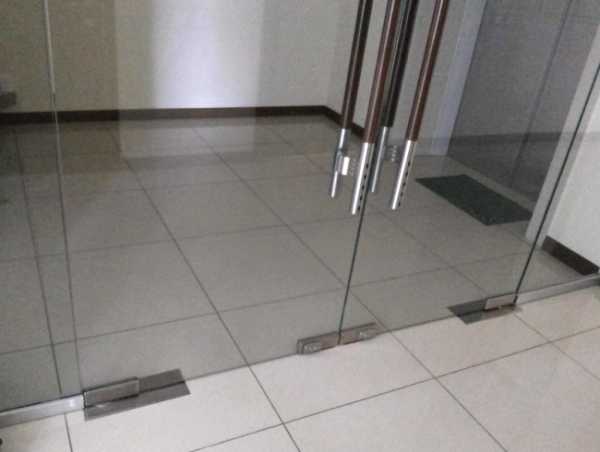

  • Напольный вариант чаще используется для стеклянных полотен, которые устанавливают без лутки. По сути, это подпружиненный шток, на который устанавливается полотно. При повороте створки происходит сжатие механизма, после чего он возвращает полотно на место.
  • Скрытый механизм отличается миниатюрными размерами, благодаря чему его можно установить в торце двери.

Автодоводчик можно использовать для любой двери – деревянной, металлопластиковой, стальной или стеклянной. Разница будет лишь в особенностях монтажа и конструкции механизма.

Температурный режим работы

Выбирая уличный доводчик, нужно убедиться, что технические характеристики изделия соответствуют условиям эксплуатации. Наружный доводчик на входную дверь или калитку должен стабильно функционировать при минусовых температурах и в летнюю жару. Допустимый температурный диапазон эксплуатации механизма указан в техпаспорте. В продаже можно найти приборы, пригодные для работы от +70 до –45 градусов. Железный корпус таких изделий выполнен из устойчивого к коррозии и внешним воздействиям сплава.

Процесс установки доводчика

Производители существенно облегчили монтаж доводчика тем, что укомплектовали изделия шаблоном в натуральную величину. Используя схему, можно быстро и правильно произвести точную разметку расположения элементов конструкции и крепежных элементов.

Чтобы установить доводчик на дверь, кроме самого изделия и его шаблона понадобится минимальный набор инструментов:

  • линейка;
  • карандаш;
  • отвертка;
  • дрель.

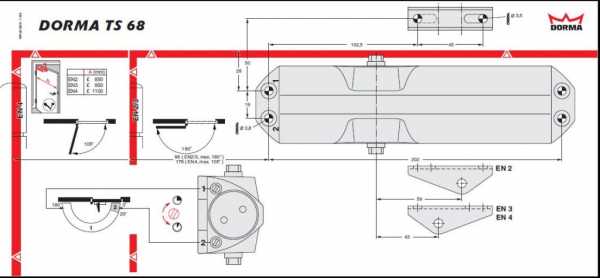

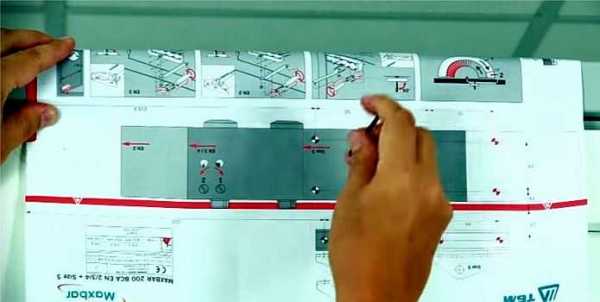

Процесс установки начинают с правильного закрепления шаблона на двери. Для начала необходимо учесть, как открывается створка: «на себя» или «от себя». С каждой стороны шаблона изображена схема, соответствующая этим двум вариантам. Определяемся с нужной стороной и крепим на дверь таким образом, чтобы горизонтальная красная линия шаблона совместилась с верхним ребром дверной створки, а вертикальная проходила строго по оси петель. Чтобы случайно не сместиться с линии расположения петель, следует прочертить ее, используя линейку и карандаш. Если предстоит устанавливать доводчик для двери с противоположной стороны, где петли не видны, придется произвести точные замеры расстояния от середины петли до края полотна и наметить линию на стороне установки.

Затем в соответствии с разметкой крепежных элементов на шаблоне, необходимо шилом или сверлом отметить их положение на раме и дверном полотне. Теперь можно выбрать сверло нужного диаметра и сделать отверстия.

Устанавливают конструкцию в разобранном состоянии: корпус и рычаги необходимо разъединить. К подготовленным отверстиям необходимо приложить элементы изделия и прикрутить их. В нижней части корпуса находим выступ, присоединяем к нему рычаг и фиксируем винтом.

Далее следует процесс присоединения тяги к рычагу. Сначала нужно определиться с правильным расположением элемента конструкции относительно дверного полотна, поскольку от этого зависит скорость и сила притяжения створки во время закрывания. Если тягу установить перпендикулярно полотну, тогда доводчик дверей обеспечит плавный ход створки. Если требуется обеспечить определенное усилие, чтобы преодолеть сопротивление защелки, тогда перпендикулярно полотну необходимо выставить плечо. Регулировку длины плеча и тяги выполняют посредством раскручивания штифта тяги. Когда механизм выставлен в нужном положении, необходимо совместить обе части и придавить пальцами до щелчка: монтаж завершен.

Аналогичным способом происходит монтаж конструкции на стальную дверь и уличную калитку. В последнем случае разница заключается лишь в месте расположения тяги: ее устанавливают на боковую стойку.

Самостоятельная регулировка доводчика

Чтобы функциональность доводчика соответствовала ожиданиям, может потребоваться регулировка. В торце корпуса расположены винты, промаркированные цифрами «1» и «2». Смена их положения влияет на скорость движения дверного полотна.

Винт № 1 позволяет регулировать размер угла при открывании створки, который может доходить до 180 градусов. Для установки нужного параметра винт выставляют в заданное значение.

Винт № 2 отвечает за ускорение створки в момент закрывания. Незначительное вращение (до четверти оборота) вправо или влево позволяет натянуть или расслабить пружину.

Настройка может потребоваться и в процессе дальнейшей эксплуатации. Она обеспечит стабильную работу механизма и его долговечность. Необходимо помнить, что срок службы прибора зависит от выполнения условий его эксплуатации. Попытки принудительно ускорить процесс закрывания, а также подпирание створки для проветривания, приводят к дополнительным нагрузкам на механизм и его поломке.

Более подробно про регулировку доводчика читайте в нашей статье — как отрегулировать доводчик двери своими руками.

Популярные производители доводчиков

Доводчик для входной двери – популярный товар на рынке, который представлен большим ассортиментом изделий отечественного и зарубежного производства.

Заслуженным спросом и высокой степенью доверия пользуются изделия, созданные в Германии. Ведущими производителями в этом сегменте следует назвать компании Boda, Dorma, GEZE. Они предлагают доводчики для всех типов дверей, выполненные в стильном современном дизайне.

Итальянские производители Cobra, Cisa и O&O тоже не уступают по стилю и качеству. В ассортименте конструкции для скрытого, наружного и напольного монтажа.

Компания Abloy из Финляндии поставляет доводчики с усовершенствованной системой регулировки. Независимые клапаны механизма отвечают за плавное движение и усиленный дохлоп.

Сербский производитель Diplomat предлагает недорогие надежные доводчики с двухскоростным режимом работы.

KDC – корейская компания. В производстве использует антикоррозионные материалы. Все комплектующие произведены в Германии. Продукция характеризуется продолжительным эксплуатационным сроком и доступной стоимостью.

Производитель из Тайваня Oubao поставляет на отечественный рынок доводчики, мощность которых составляет от 50 до 120 кг. Изделия представлены в нескольких цветовых гаммах.

Среди российских производителей следует отметить компании «Никирэт», NORA-M и «Экспостроймаш Плюс».

doorchange.ru

Как выбрать доводчик дверей - expertology.ru

Обновлено: 14.02.2018 11:16:30

Дверной доводчик представляет собой компактное устройство, предназначенное для мягкого и плавного закрытия входных дверей. Устанавливается он в местах общего пользования с большим потоком посетителей и предназначен для уменьшения шума от хлопающих дверей, а также снижения механической нагрузки на них.


Лучшие производители автодоводчиков для дверей

Предпочтение следует отдавать тем брендам, которые занимаются выпуском дверной фурнитуры на профессиональном уровне:

  1. Dorma

  2. Geze

  3. KDC

  4. Cobra

  5. Boda

Информацию о вышеперечисленных брендах, а также техническое описание и характеристики доводчиков, выпускаемых ими, вкупе с отзывами пользователей можно найти в сети Интернет, на специализированных сайтах, а также в социальных сетях.

Принцип работы и виды доводчиков дверей

Дверной доводчик – это специальное гидравлическое устройство, приводимое в действие при помощи мощной пружины, заключенной в корпус устройства. Под воздействием открытой двери поршень открывается на максимальный угол, после чего в дело вступает пружина: под воздействием собственной жесткости, она втягивает поршень обратно, а благодаря наличию специального масла внутри устройства процесс закрывания происходит мягко и плавно.

Все доводчики дверей делятся на три вида:

  1. Верхние доводчики дверей. Устанавливаются в верхней части двери. К недостаткам относят неудобство технического обслуживания устройства;

  2. Нижние доводчики. Монтируются в нижней части двери. Из минусов можно отметить теоретическую возможность повреждение устройства вследствие непреднамеренного контакта с ногой человека;

  3. Доводчики скрытой установки. Интегрируются в дверную коробку, после чего становятся незаметными, а об их наличии может говорить лишь «выглядывающий» поршень. Недостатки – сложность монтажа и более высокая стоимость по сравнению с моделями открытой установки.

Вышеперечисленные классы могут комбинироваться и дополнять друг друга при необходимости максимальной функциональности в специфических условиях. Для пущей надежности верхний доводчик может быть дополнен аналогичным устройством, установленным снизу, либо же доводчиком скрытой установки.

Главные критерии выбора доводчика дверей

Соответствие стандартам качества и всевозможным эксплуатационным ГОСТам

Бюджетные модели китайского производства, попавшие по «серым» схемам на рынок, отличаются невысокой ценой, однако качество и работоспособность их во время длительной эксплуатации вызывает большие сомнения.

Качественная продукция от известных производителей проходит обязательную процедуру сертификации и проверки на качество, а потому покупатель, делающий выбор в ее пользу, может быть уверен в эксплуатационных характеристиках и долговечности конструкции.

Устойчивость к перепадам температур

Важный параметр, отвечающий за работоспособность доводчика в режиме круглогодичного использования. Особенно данный параметр важен для доводчиков, устанавливаемых на входе в здание и подверженных перепадам температур от -30 в зимний период до +30-35 в летний зной.

Мощность устройства

Критерий, складывающийся из мощности установленной пружины и качества поршневой конструкции. Чем суровее условия эксплуатации – сквозняки, регулярные сильные ветра – тем мощнее должен быть механизм устройства.

Наличие запирающего клапана

Это специальное устройство, обеспечивающее противоход пружинному элементу в момент, приближенный к закрытию двери. Он предназначен для мягкого и плавного прилегания двери к коробке и исключения вибрации и шума. Данное устройство включается в работу от угла в 65-70 градусов и придерживает дверь вплоть до полного его закрытия.

Материалы, из которых выполнены ключевые механические элементы устройства

  1. Нержавеющая сталь – прочный и надежный материал, применяемый в устройствах средней ценовой категории. Обеспечивает прекрасные эксплуатационные характеристики при любой ситуации;

  2. Облегченные металлы и их сплавы (магний, алюминий, титан) – применяются в устройствах верхнего ценового сегмента. Максимальная прочность и износостойкость при минимальном весе – вот основные их преимущества;

  3. Порошковые металлы (силумин) – применяются в устройствах бюджетного уровня, низкая цена – их единственное преимущество. Такие материалы склонны к растрескиванию и поломкам даже при отсутствии механического воздействия;

Особенности выбора доводчика входной дверей

С учетом того, что входная дверь подвержена постоянным перепадам температур в широком диапазоне, а также воздействию влаги и прямых солнечных лучей, доводчик входной двери должен:

  1. Соответствовать современным стандартам качества ГОСТ и ISO;

  2. Изготовлен из нержавеющей стали, обработанной специальным полимерным составом, защищающим от неблагоприятных воздействий;

  3. Иметь форм-фактор, предполагающий верхнюю либо скрытую установку, если речь идет о металлических дверях;

  4. Оборудован запирающим клапаном, обеспечивающим бесшумное закрытие двери;

В следующих статьях наши эксперты рассказывают, как правильно выбрать межкомнатные двери и секреты выбора входной двери.



Внимание! Данный материал носит субъективное мнение авторов проекта и не является руководством к покупке.

expertology.ru

Типы доводчиков на пластиковую дверь — как выбрать и установить?

Доводчик дверной для пластиковых дверей может оказаться полезным дополнением не только для конструкций, находящихся на улице, но и тех, которые установлены в помещении. Доводчик обеспечит плавное закрывание двери без лишнего шума, не позволит образоваться сквозняку из-за беспечности тех, кто бросает дверь открытой. Кроме этого, устройство не позволит конструкции открываться от порывов ветра, других нежелательных факторов. Установить его при желании можно самостоятельно.

к содержанию ↑

Что нужно знать об устройстве?

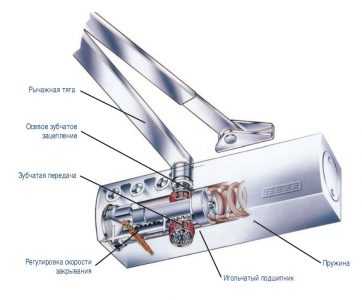

Устройство дверного доводчика несложное. Он не имеет большого количества сложных механизмов, и действие его основывается на накоплении энергии при открывании двери и расходе ее на прижим полотна к коробке. Чаще всего достигается это при помощи пружины, реже используется гидравлический контур. В этом случае механизм имеет реечную конструкцию, большую прижимную силу и стоит дороже. Принцип работы доводчика дверей с гидравлическим контуром следующий:

  • Рычаг имеет специальную шестеренку, расположенную на его оси; когда дверь открывается, она проворачивается, и поршневая часть конструкции сжимает пружину.
  • Когда воздействие на дверь прекращается, пружина начинает постепенно возвращаться в изначальное состояние, толкает поршень, шестеренка вращается, и рычажный механизм плавно закрывает дверь.

Какой доводчик выбрать для пластиковой двери

Для того чтобы устройство работало плавно, оно оснащается полостями и каналами, которые заправляются маслом. Плавность зависит от внутреннего просвета каналов, который можно регулировать.

Какой доводчик выбрать для пластиковой двери

Выбор доводчика для двери зависит не только от того, какой механизм вы хотите и на какую сумму рассчитываете, но и от массы и конструкции самой системы. Для тяжелых и массивных дверей требуются надежные доводчики, способные сдвинуть большую массу, для легкой межкомнатной можно обойтись несложным пружинным механизмом.

к содержанию ↑

Другие виды доводчиков

Кроме рассмотренного устройства, существуют и другие варианты устройств. Прежде чем сделать выбор для своего помещения, необходимо изучить, какие бывают доводчики для дверей, чем они отличаются, и какой принцип действия имеют.

Кроме гидравлического, который обычно можно увидеть на подъездных тяжелых дверях, часто используется доводчик с кулачковым механизмом. На оси такого устройства расположен специальный кулачок, он имеет сложную форму и оснащается роликами с двух сторон. Когда дверь открывается, элемент сжимает пружину, а при закрывании пружина возвращается в исходное положение, проворачивает кулачок и прижимает дверное полотно к коробке. Механизм можно регулировать, меняя геометрию кулачка. Этот тип доводчика можно разместить скрыто, что позволяет использовать его внутри помещений и не портить их внешний вид.

Решая, какой выбрать доводчик двери, можно обратить внимание и на следующее устройство: шарнирный доводчик с рычажной тягой. От других он отличатся тем, что оснащен тягой из двух колен и шарниром. Это простое и надежное устройство, которое подходит для многих типов дверей. Регулировать устройство также можно; к минусам можно отнести только заметность системы, поскольку скрыть ее от глаз не получится.

Интересным может быть и доводчик, обладающий слайдерной системой. Каналы такого прибора скользящие, рычаг нажимает ролики, перемещение которых незаметно, так как они находятся в специальном корпусе. Это удобное и эстетичное решение для жилых помещений. Доводчик не привлекает к себе внимание, не портит внешний вид интерьера.

Какой доводчик выбрать для пластиковой двери

к содержанию ↑

Как правильно выбрать?

Решая, какой доводчик выбрать для пластиковой двери, нужно учесть несколько параметров, как устройства, так и самой конструкции:

  • Доводчики отличаются по способности выдерживать нагрузку. Брать лучше, ориентируясь на максимальные показатели. Например, если масса двери около 70 кг, покупать нужно доводчик не меньше, чем ЕN-4.
  • Учтите особенности монтажа устройства, посмотрите, есть ли место для его размещения на вашей дверной конструкции.
  • Если двери очень тяжелые, можно установить два доводчика в верхней и нижней части полотна.
  • Установка доводчика на пластиковую дверь – не всегда легкая задача, по этому можно поинтересоваться в магазине, предоставляется ли услуга по монтажу.
  • Не стоит покупать слишком большое устройство на маленькую, не тяжелую дверь, оно затруднит ее отпирание, сделает использование полотна неудобным.
  • Если устройство будет установлено в неотапливаемом помещении, обязательно узнайте, можно ли использовать в нем выбранную вами модель. Не все доводчики для пластиковых дверей хорошо переносят холодную погоду и могут отказать в самый неподходящий момент.
к содержанию ↑

Как установить устройство?

Знание того, как правильно установить доводчик на пластиковую дверь, может пригодиться не только при самостоятельной установке, но и для контроля за работой специалистов, так как не все фирмы выполняют свою работу добросовестно.

Чаще всего решают купить доводчик на пластиковую дверь именно реечный гидравлический. Он небольшой, легок в обслуживании, подходит для большинства конструкций и легко устанавливается. Схема установки зависит от того, в какую сторону открываются двери. Если полотно открывается в ту же сторону, где размещен доводчик, потребуется закрепить его на дверном полотне, а рычаг к раме. Если дверь, наоборот, открывается наружу, корпус крепится к стене, а рычаг – к полотну. Следите за тем, чтобы винты устройства смотрели на петли двери.

Как установить доводчик на пластиковую дверь, гадать обычно не требуется, так как большинство производителей вкладывает в коробку с устройством инструкцию по его установке и настройке. Кроме этого, прилагается шаблон, который помогает разметить дверь под крепежи. Доводчик обычно прикручивается, и этим ограничивается его монтаж. После монтажа нужно проверить, как будет работать дверь, при необходимости доводчик настраивают. Важно, чтобы устройство было расположено ровно и смотрело нужную сторону.

Зная, как выбрать доводчик для дверей и установить его, вы сможете значительно сэкономить на работе мастера. Двери будут закрываться плавно и бесшумно, вы избавитесь от сквозняков, хлопков, вызванных ветром, значительно продлите жизнь дверной конструкции и петель.

oknanagoda.com

Дверные доводчики: типы, разновидности, характеристики

Дверной доводчик является одним из неотъемлемых элементов системы контроля доступа. Он устанавливается на дверь, чтобы гарантировать ее закрытие, срабатывание блокирующих элементов (замков и защелок) и обеспечить должный уровень изоляции различных зон СКУД.

[contents]

Кроме того дверной доводчик выполняет следующие функции:

  1. Осуществляет процесс закрытия с максимальной бесшумностью;
  2. Регулирует скорость закрытия, обеспечивая плотное прилегание дверного полотна к коробу. Двухскоростной режим с ускорением на финальной стадии захлопывания;
  3. Предохраняет дверное полотно и короб от ударных деформаций;
  4. Может фиксировать створки в полу открытом или полностью открытом положении.

Независимо от разновидности или модели все доводчики для дверей функционируют по одному принципу. Основой механизма является пружина. При открытии дверного полотна она сжимается, аккумулируя энергию. После того как на створку перестает воздействовать внешняя сила, пружина возвращает ее в исходное положение.

Масляный амортизатор – механизм, отвечающий за плавность хода при закрытии. Он состоит из обратного клапана разделяющего герметичную емкость на две камеры. При открытии створки масло беспрепятственно перетекает в одну камеру. При закрытии часть отверстий блокируется, и масло сдерживает поршень, перетекая в другую часть емкости.

ВАЖНО! Масляный амортизирующий состав довольно чувствителен к отрицательным температурам. Поэтому, если устройство планируется устанавливать на входных дверях, следует отдать предпочтение морозостойкому дверному доводчику.

В зависимости от модели конструкция изделия может иметь незначительные различия: несколько масляных амортизаторов, специальный рычаг, приводящий в движение более тугую пружину и другие модификации.

Разновидности дверных доводчиков и особенности их конструкции

               Существует три основных типа устройств:

  1. Накладные;
  2. Напольные;
  3. Скрытого монтажа.

Накладные доводчики

Наиболее распространенная разновидность. Устанавливаются на верхнюю часть дверного блока, закрепляясь на дверном полотне и коробе проема. Сам механизм представляет собой систему рычагов, которые при открытии передают давление на пружину. Такие устройства имеют довольно простую конструкцию, надежны в эксплуатации, могут использоваться для закрытия тяжёлых внешних или металлических бронированных дверей. Наиболее популярными являются два типа механизмов:

  • Конструкция с зубчатым механизмом. Дверное полотно приводит в действие рычаг, прикрепленный к шестерне, которая передвигает зубчатый штифт или поршень;
  • Конструкция со стержнем скольжения. На пружину воздействует кулачковый вал, который так же приводит в движение два поршня открывающий и тормозящий

Напольные доводчики для автоматических дверей

Как правило, используется в помещениях и сооружениях технического характера, где функциональность превалирует над эстетическими характеристиками. Чаще всего устанавливается в супермаркетах и магазинах в сочетании со стеклянным дверным полотном. В отличие от накладных устройств монтируемых вверху короба в механизмах напольных конструкций отсутствуют рычаги. Доводчик оснащается валом с одной стороны прикрепленным к пружине, а с другой стороны вал представляет собой крепежный элемент удерживающее дверное полотно. Такая конструкция способна выдержать значительные нагрузки до 300 кг.

Напольный тип

Доводчики скрытого способа установки

Такие устройства имеют определенные ограничения в сфере своего применения, прежде всего, по весу двери, так как миниатюрные размеры негативно сказываются на эксплуатационном ресурсе. Кроме того такие доводчики весьма требовательны к точности установки дверных створок.

Особенности выбора

При выборе определенной модели дверного доводчика необходимо учитывать следующие параметры:

  • Частоту пользования проходом, а соответственно и интенсивности эксплуатации двери. Чем больше через дверь проходит посетителей, тем больше износ механизма;
  • Массу и основные габаритные размеры двери. Соответственно подбирается мощность механизма;
  • Месторасположение дверного прохода. Даже если параметры масса дверного полотна сопоставимы для межкомнатных и уличных дверей необходимо подбирать различные модели.

В соответствии с международными нормативами существует в 7 степеней усилия механизма доводчика. Подбор можно осуществить исходя из информации в таблице.

Последовательность процесса монтажа и регулировки

Большинство моделей доводчиков в стандартной комплектации состоят из блока механизма закрывание двери, рычага возврата, крепежных элементов, вспомогательного шаблона.

  • Прежде всего, вспомогательный шаблон размещается на закрытом дверном полотне. В комплекте должна находиться схема, в соответствии с которой необходимо расположить шаблон. Для облегчения монтажа его можно приклеить на двусторонний скотч;
  • В местах отмеченных на шаблоне высверливают отверстия;
  • К корпусу доводчика в соответствии с приложенной инструкцией, крепится возвратной рычаг;
  • Корпус и лапка прикручиваются к дверному полотну и коробу. Необходимо помнить, что рычаг относительно корпуса должен располагаться перпендикулярно;
  • После установки осуществляется регулировка при помощи соответствующих регулировочных винтов.

ВАЖНО! Регулировочные винты должны быть направлены в сторону дверного навеса. Непосредственно сразу после установки дверь может закрываться неправильно — сильно хлопать или очень туго открываться. Устройство полностью исправно, а сложности в работе связаны с неправильным положением регулировки.

Один из винтов отвечает за скорость закрытия, регулируется в диапазоне 180° — 15°;

Второй регулирует скорость прихлопа, угол открытия двери находится в диапазоне 15°-0°.



ohranivdome.net

Как выбрать и установить доводчик на дверь?

  1. Главная
  2. Статьи
  3. Фурнитура
  4. Основные правила выбора и установки доводчика на дверь

Простейшим механизмом для автоматического закрытия дверей, является пружина. Для того, чтобы это действие было плавным и беззвучным, механизм двери усовершенствуют доводчиком. По своей сути – это все тот же пружинистый механизм. Только размещен он в специальном корпусе и наполнен маслом. Для того, чтобы настроить скорость закрывания дверного полотна существуют клапаны, которые можно отрегулировать. Для правильного выбора такого механизма необходимо разобраться с принципом его действия и после этого подбирать исходя из предполагаемых условий монтажа.

Фото 1. Схема устройства дверного доводчика.

Монтаж дверного доводчика решает такие проблемы как:

  • защита помещения от погодных условий и шума;
  • экономия тепла за счет исключения сквозняков;
  • несложный механизм обеспечивает безопасность его использования;
  • предохранение дверного полотна от ударов об стену;
  • фиксация двери в положении «открыто»;
  • регулировка скорости закрытия двери.

Механизм имеет несложную конструкцию, которая работает по такой схеме: для открытия двери к ней прилагается механическое воздействие, сила которого через рычаг и поршень доводчика передается на пружину, при этом происходит ее сжимание. В этот момент, в зону доводчика (часть, которая освободилась от поршня), через невозвратный клапан поступает масло. В момент обратного движения двери, все происходит наоборот: масло возвращается назад, в момент разжимания пружины. Передвижение масла совершается по специальным каналам, которые оснащены двухдиапазонными регулировочными винтами, что дает возможность устанавливать скорость открытия и демпферный уровень двери.

Правила выбора дверного доводчика

Выбор дверного доводчика зависит от многих факторов. Чтобы сделать правильный выбор необходимо учитывать такие показатели:

  1. Параметры двери: вес и ширина полотна. К примеру, чем больше вес двери, тем выше инерция, т.е. вес влияет на скорость смены положения. Соответственно, чем габаритнее полотно, тем более мощный нужен доводчик.
  2. Место монтажа. Такие устройства разделяют по типу монтажа: верхние, напольные и скрытые. Наиболее востребованный вариант верхней установки. Ставить такие конструкции можно на любые двери.
  3. Место расположения двери. Имеется в виду в каких условиях будет эксплуатироваться данный прибор. Если это улица, тогда стоит обратить внимание на такие характеристики: минимальную и максимальную температуры воздуха. Доводчик способен выполнять свои функции при температурном режиме от – 45°C до +70°C.

Как уже было сказано ранее, все двери отличаются своими параметрами, поэтому для каждой из них, учитывая эти особенности и необходимо подбирать доводчик определённого класса.

Фото 2 Стандартная градация дверных доводчиков.

Стоит учитывать, что при сопоставлении параметров двери, необходимо учитывать наивысший показатель. К примеру, для ширины в 100 см и при массе 104 кг. Необходимо приобретать доводчик 6 класса.

Не стоит приобретать на класс выше, чем требуется. Неуместным это будет по той причине, что для открытия двери придется прилагать больше усилий.

Дверной доводчик состоит из таких основных деталей:

  • башмак;
  • пруток;
  • основной рычаг;
  • декоративный колпачок;
  • корпус;
  • петля.

Фото 3 Механизм дверного доводчика.

Наиболее распространенные ошибки при выборе доводчика

  1. Класс дверного доводчика, меньше требуемого или приобретен с «запасом». Для первого случая мощности механизма не будет достаточно, поэтому он быстро может поломаться. Во втором случае - несоответствие механизма приведет к трудностям в открытии двери.
  2. Одно- и двупольные распашные двери оборудуются верхними доводчиками. Барные (маятниковые) двери могут оснащаться только напольным механизмом.
  3. Не все изделия оснащены системой регулировки скорости закрывания. Поэтому если она необходима, стоит это учесть при покупке данного устройства.
  4. Изделие хорошего качества должно иметь такую полезную функцию, как задержку двери в открытом состоянии.
  5. Каждый из этих приборов имеет гарантированное количество циклов открывания. Эта цифра должна быть не меньше чем 500 000.
  6. Если монтаж данного приспособления осуществляется на уличных дверях, необходимо учитывать рабочий температурный диапазон механизма.

Фото 4 Схема установки дверного доводчика.

Обзор самых популярных доводчиков

Наиболее востребованные разработчики дверной фурнитуры, российского происхождения – это компании «Экспостроймаш Плюс», «Никирэт» и «Nora-M». Их качественная продукция, различных видов дверных доводчиков, давно завоевала отечественный потребительский рынок. Все дело в соотношении цены и качества. Все разработки проводятся в отечественных научных центрах, а производство является полностью налаженным механизмом, что значительно снижает себестоимость конструкции. Есть и зарубежные аналоги, которые так же хорошо зарекомендовали себя, но стоимость их значительно выше. Перечислим наиболее известные зарубежные компании, которые уже давно пользуются спросом по всему миру и на отечественных просторах, благодаря своей качественной продукции:

  • немецкие производители Dorma, GEZE и Boda выпускают добротные доводчики с зубчатой передачей верхнего расположения;
  • итальянские - Cisa, Cobra и O&O предлагают первосортные напольные и открытого вида доводчики;
  • корейские – KDC – это продукция с повышенным сроком эксплуатации. Работают они на комплектующих, которые закупаются в Германии.
  • Японские - Ryobi выпускают очень популярную линию накладных доводчиков для внутренних и наружных дверей. Такие модели не прихотливы в эксплуатации и имеют приемлемую цену.
  • Финская марка Abloy разработала специальные варианты для тяжелых и легких дверей. Так же есть и универсальные модели, которые подходят и на внутренние, и на наружные двери.
  • Сербские – Diplomat. Самые популярные модели доводчиков этой фирмы – двухскоростные.

Фото 5 Способы установки верхних дверных доводчиков.

Если сделать правильный выбор дверного доводчика, он сможет продлить эксплуатационный срок дверных механизмов, таких как петли, ручки и различного рода запорные устройства, т.к. нагрузка на эти элементы значительно снижается.

Для долгой и безукоризненной службы дверного доводчика необходимо следовать установленным правилам эксплуатации. Если возникла ситуация, для которой необходимо зафиксировать дверь в открытом положении на длительный срок, категорически запрещается подпирать дверное полотно различными предметами. Для этого необходимо от корпуса доводчика отсоединить рычаг.

Установка дверного доводчика

  1. Доводчик устанавливается на дверное полотно или коробку. Для этого в комплекте с механизмом всегда прилагается подробная инструкция, по которой будет легко сориентироваться в действиях.
  2. После монтажа данного механизма устанавливается рычажная тяга.
  3. На фронтальной части корпуса конструкции расположены регулировочные винты. В некоторых случаях, они находятся под специальной крышкой, которая снимается. Винты подписаны цифрами 1 и 2. Первый – контролирует угол распахивания двери, второй – скорость закрытия. Такой механизм очень чувствителен, поэтому не стоит сильно его прокручивать, для ощутимого изменения работы механизма достаточно провернуть на четверть оборота.

Правильный выбор такого вспомогательного устройства сделает открытие и закрытие двери плавным и бесшумным. Проводить регулировку механизма необходимо два раза в год.

dr2dr.ru
