Доводчик двери межкомнатной – виды, советы по монтажу и эксплуатации

Доводчик двери своими руками

Доводчик представляет собой особый механизм, основное назначение которого – тихо, плавно и осторожно закрывать дверь. Принцип действия данного изделия прост: когда человек открывает дверь, он совершает механическое усилие, которое передается на доводчик и распространяется по нему таким образом, что закрытие двери перестает быть сильным и резким.

Доводчик двери своими руками

Первый доводчик, который стал использоваться в России, пришел из Америки. Механизм обладал простейшим устройством, основой которого служил поршень. Регулировка закрывания дверей осуществлялась за счет масла, находящегося в изделии. На сегодняшний момент существует большое количество разных видов доводчиков, которые отличаются своими сущностными характеристиками.

Разновидности доводчиков

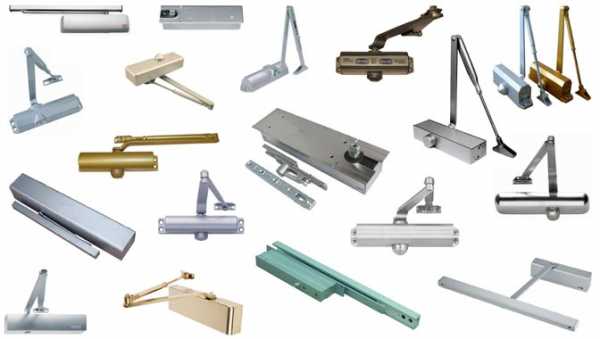

Виды дверных доводчиков

В зависимости от сферы употребления различают следующие виды механизмов:

• доводчик автомобильный;
• доводчик мебельный, который используется для шкафов-купе, дверей в шкафах и выдвижных полок;
• доводчик дверной, применяемый для входных и межкомнатных дверей.

Первые два вида доводчиков обычно идут уже встроенными в конструкцию, а третий вид механизмов можно поставить самостоятельно.

Виды доводчиков по принципу устройства

1. Механизм с зубчатым приводом.
2. Изделие с приводом от кулачкового вала.

Дверной доводчик, в свою очередь, подразделяется на несколько категорий. Основанием для этого деления служит месторасположение механизма. Таким образом, мы получаем следующие виды доводчиков:

• верхний;
• нижний;
• скрытый.

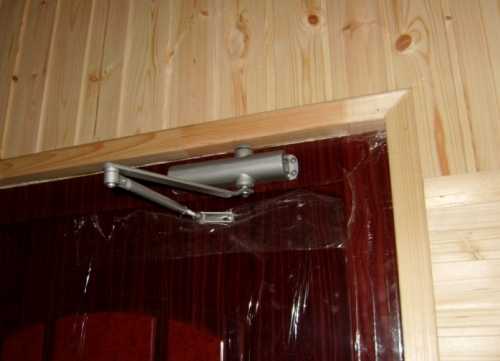

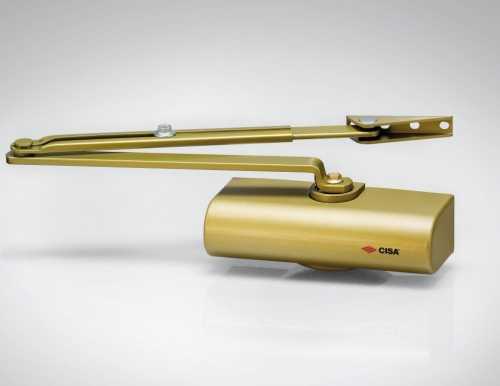

Верхний дверной доводчик

Верхний дверной доводчик

Данный вид механизма считается стандартным. Существует два варианта монтажа доводчика:

• доводчик крепится на дверную коробку, а рычаг – к полотну;
• доводчик крепится к полотну, рычаг – на дверную коробку.

Выбор подходящего способа зависит от того, в какую сторону осуществляется открытие двери. Для конструкции, которая открывается «на себя», следует выбрать второй способ. Для конструкции, которая открывается «от себя», соответственно, лучше вооружиться первым.

Типы установки

Существует также альтернативная схема монтажа доводчика, которая оказывается актуальной в тех случаях, когда два предыдущих варианта по тем или иным причинам оказываются не целесообразными.

Суть параллельной установки заключается в том, что доводчик монтируется на поверхность полотна, а рычаг – на коробку, но для этого используется специальная пластина.

Напольные устройства

Напольный доводчик

Этот тип механизма используется преимущественно для таких дверных конструкций, которые не имеют коробки. Он совершенно не пригоден для дверей, которые открываются за счет петель, поскольку доводчик в некотором смысле сам выполняет функцию петли. Дверной доводчик монтируется непосредственно в поверхность пола, точнее в специальное углубление, которое готовится для этих целей.

У такого механизма также есть верхняя часть, которая должна быть установлена строго в таком же положении, как и нижняя. В противном случае эксплуатационный срок доводчика ощутимо сократится.

Скрытые доводчики

Скрытые доводчики

Скрытые дверные доводчики

Доводчики, характеризуемые скрытой установкой, делятся на два типа:

• петли-доводчики, которые по алгоритму монтажа крайне схожи с обыкновенными навесами;
• скрытые верхние доводчики, которые врезаются в полотно.

Функции доводчиков

Характеристики

Механизм плавного закрывания двери осуществляет множество функций, которые обеспечивают его тотальное распространение в современном мире. Среди наиболее существенных достоинств стоит отметить тот факт, что доводчики позволяют экономить теплоэнергию и обеспечивают термоизоляцию помещения. Кроме того, они эффективно защищают от шума и всяческих воздействий внешней среды и существенно повышают показатели охраны и противопожарной безопасности.

Выбор доводчика

Универсальный дверной доводчик Geze TS-2000 с зубчатым приводом

Для того чтобы устройство выполняло свое функциональное назначение на протяжении длительного времени и не вызывало никаких сложностей с использованием, необходимо правильно выбрать механизм. Для этого следует взять на вооружение несколько ключевых правил, позволяющих не ошибиться с выбором.

1. Стоит ориентироваться на ширину дверного полотна. Доказано, что от этого фактора зависит не только мощность, но и количество изделий. Для очень широких дверей допускается установка двух доводчиков.
2. Еще один параметр, который нельзя игнорировать при выборе доводчика, — это масса двери. Логично, что масса двери оказывает влияние на работу механизма. Тяжелые двери, весом более трехсот килограмм, подразумевают использование исключительно напольных доводчиков, поскольку верхние механизмы в силу многих причин не справятся со своими функциями.
3. Не менее значим вид двери. К примеру, противопожарные двери полностью исключают доводчики, построенные по принципу механической фиксации. Для остальных видов дверей существенных ограничений не наблюдается, так что можно ориентироваться на свои предпочтения.
4. Дорогие дверные доводчики уместны для монтажа в полотна высокого класса.

Цена изделия зависит от множества факторов, в числе которых: наличие функции регулировки скорости закрытия двери, наличие функции фиксации двери, наличие функции амортизации открывания.

Монтаж доводчика своими руками

Установка дверных доводчиков

Как уже было указано выше, существует множество разных способов установить доводчик. В данном случае будет рассматриваться монтаж механизма на дверь, которая открывается «на себя».

Монтаж доводчика своими руками

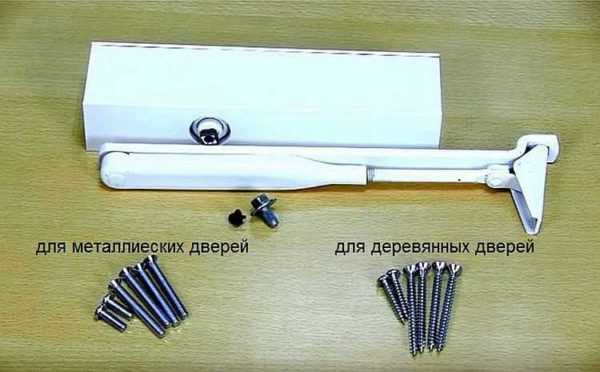

Шаг 1. Покупаем комплект материалов, в который входят необходимые составляющие.

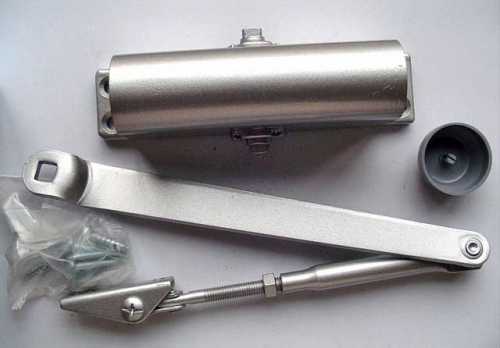

Чаще всего набор составляют:

• доводчик;
• рычаг;
• крепеж;
• шаблон для монтажа.

Именно шаблон зачастую делает установку изделия простой и беспроблемной.

Доводчик

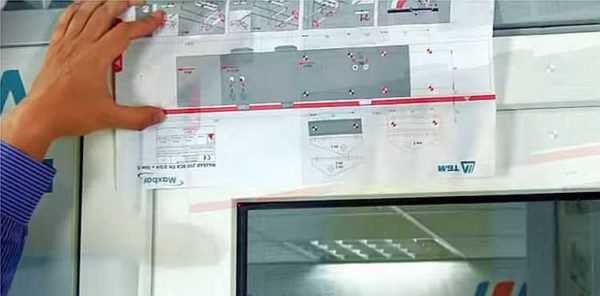

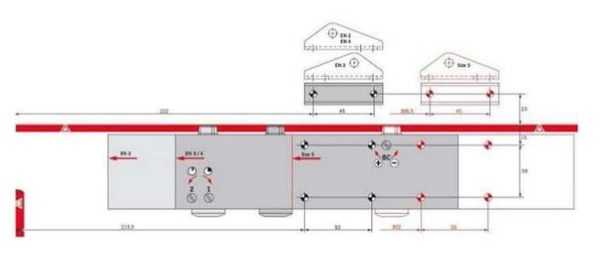

Шаг 2. Закрываем дверь и устанавливаем на ней шаблон таким образом, чтобы его расположение точно соответствовало приведенной схеме.

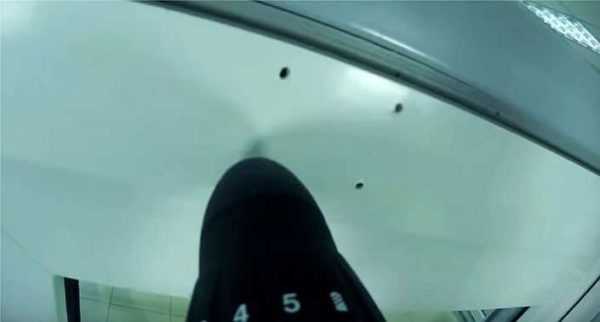

Шаг 3. Сквозь шаблон сверлим отверстия с помощью дрели точно в тех местах, которые указаны на схеме.

Шаг 4. Снимаем шаблон с двери.

Шаг 5. Крепим рычаг к дверной коробке – пока без какой-либо регулировки, просто прикручиваем, чтобы он держался на коробке.

Шаг 5. Надеваем доводчик на рычаг.

Шаг 6. Соединяем рычаг с доводчиком с помощью винтов. Они должны быть установлены по направлению к дверным навесам.

Шаг 7. Регулируем тягу рычага, то есть добиваемся такого результата, при котором дырочки на двери совпадут с отверстиями на устанавливаемом изделии.

Шаг 8. Контролируем положение рычага таким образом, чтобы он стоял перпендикулярно по отношению к коробке.

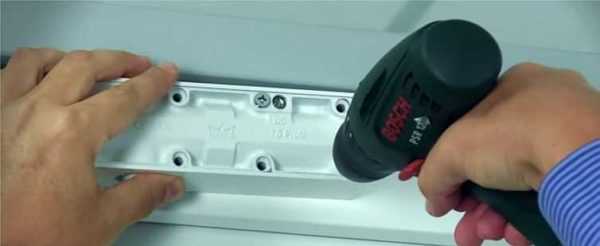

Шаг 9. Прикручиваем устройство и проверяем работу.

В том случае, если в комплекте не предлагается шаблон для монтажа, стоит обратиться за помощью в паспорт устройства. Именно там чаще всего указываются замеры, так что особых сложностей возникнуть не должно.

Обратите внимание! Чтобы развернуть инструкцию, следует кликнуть по ней мышкой.

Монтажная инструкция доводчика Porter DCG30 (часть 1)

Монтажная инструкция доводчика Porter DCG30 (часть 2)

Регулировка доводчика двери своими руками

После того, как все работы по монтажу будут выполнены, необходимо проверить, как работает доводчик. Не исключено, что дверь будет захлопываться слишком резко или довольно туго открываться. Эти неприятные моменты легко устранить с помощью несложной регулировки.

На доводчике располагаются два основных винта, которые в целом отвечают за функционирование механизма. Первый винт «ответственен» за скорость закрывания, а другой регулирует прилегание полотна к дверной коробке. Для того чтобы при закрытии двери не было сильного хлопка, следует обратиться ко второму винту. Регулировка осуществляется медленно и плавно. Следует слегка подкрутить винт и проверить, как работает дверная конструкция. Если результат не удовлетворил, стоит продолжить процедуру.

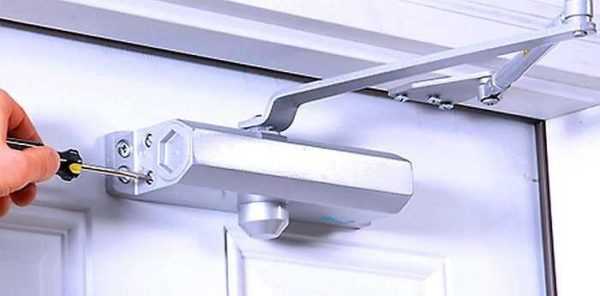

Регулировка доводчика двери своими руками

Для замедления движения крутите винт двери по ходу часовой стрелки, для ускорения – против часовой стрелки.

Регулировка доводчика с большим количеством винтов

Дверные доводчики

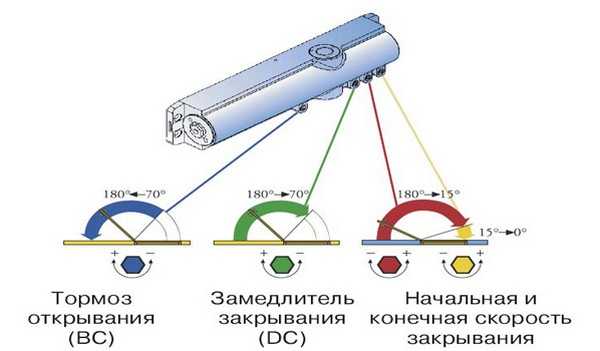

Некоторые устройства обладают более сложным строением и имеют в своем составе несколько винтов для регулировки. В том случае, если доводчик обладает большим функционалом, то количество регулировочных винтов может доходить до четырех. Чаще всего назначение и способы управления каждым из винтов указываются в инструкции, предлагаемой производителем. Кроме стандартных винтов, назначение которых было описано, предлагаются еще два опциональных винта, выполняющих важные функции.

Один винт отвечает за тормоз открывания двери. Иными словами, даже при сильном желании вы не сможете открыть дверь резче, чем это позволяют условия эксплуатации. Предназначение второго винта в том, что он фиксирует дверь в открытом виде. Если вы откроете дверь на больший угол, чем тот, который принят при обычном использовании конструкции, положение двери будет зафиксировано и автоматическое закрытие не осуществится. Регулировка этих винтов осуществляется по той же схеме, которая была описана выше.

Видео – Доводчик двери своими руками. Установка

Видео – Регулировка доводчика своими руками

tolkostroyka.ru

Доводчик для двери своими руками: как изготовить и установить

Чтобы изготовить доводчик двери своими руками, важно понять принцип его действия и четко определить для себя функциональное назначение этого приспособления. В каких случаях это может потребоваться:

• входная дверь в общественном месте
• временное приспособление на двери, которая в последствие будут заменяться
• временное решение проблемы

Функции доводчика:

• амортизация
• контроль скорости закрывания
• задержка закрывания
• автоматическое закрывание
• фиксация в открытом виде

Требования к доводчику:

• высокие функциональные свойства
• длительные эксплуатационные качества
• приемлемость для всех, кто будет пользоваться дверью. Важно, чтобы дверь не открывалась слишком туго и была доступна для пожилых людей, инвалидов и детей.

На новые двери в хорошем интерьере обычно ставятся качественные заводские доводчики. Но когда смысла тратиться на покупку по тем или иным обстоятельствам нет, а на дверь требуется функциональное устройство, то существует несколько способов для его изготовления.

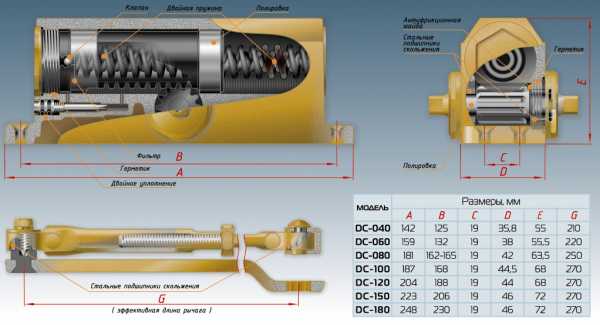

Для начала – рассмотрим принцип работы большинства заводских доводчиков. В основе его лежит пружина, а механизм действия запускается за счет перетекания масла из одной камеры в другую при открывании. Также существуют доводчики с кулачковым механизмом, но вручную изготовить его нереально. На основе принципа устройства заводских доводчиков первого типа, можно изготовить конструкцию для Вашей двери вручную.

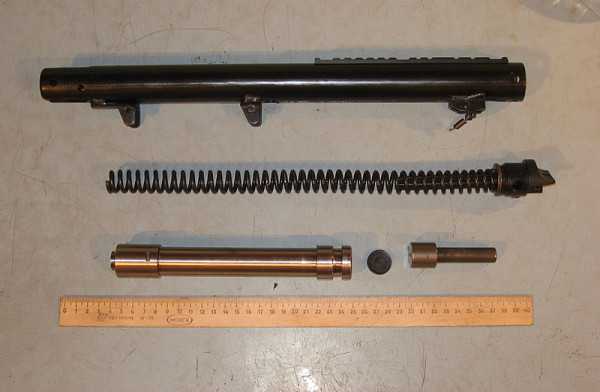

Пружинный механизм.

Наиболее простой доводчик на основе пружины можно изготовить для легкой, межкомнатной двери. Нужно всего лишь подобрать пружину подходящих параметров (не слишком тугую или слабую). Одна сторона пружины прикрепляется к дверному полотну, а другая – к коробке. Чем дальше от петель она находится, тем больший эффект обеспечивает. Такая конструкция достаточно примитивна, но способна справляться со своими функциями, если её применить к легкой двери. Тяжелая входная дверь быстро выведет пружину из строя.

Пружинный механизм можно усложнить для включения функции амортизации. Для этого прикрепляются две камеры, соединенные между собой. Одна из них наполняется маслом. При открывании и закрывании двери масло перетекает из одной камеры в другую, обеспечивая плавное закрытие двери. Также можно применить насос, подогнав его функциональные свойства под требования конкретной двери.

Резина.

По тому же принципу, что и с применением пружины, можно использовать кусок резины, вырезанный, например, из куска автомобильной шины. Данный способ является не самым надежным и далеко не эстетичным, но способен справляться с функцией доводчика на примитивном уровне – дверь распахнута не будет.

Резиновые изделия.

Для изготовления доводчика такого типа подойдут резиновый мячик, груша, кусок шланга, эспандера и так далее. Рассмотрим принцип работы на основе резиновой груши. Данное изделие закрепляется ближе к петлям (при помощи гвоздя или шурупа) таким образом, чтобы острие было обращено к раме. Такой механизм обеспечивает плавное и бесшумное закрытие двери, под весом которой она сдувается, а при открывании вновь восстанавливает свои параметры.

Трос или веревка с грузом.

Это также довольно простой механизм, который вполне может справиться с функцией доводчика двери. Принцип работы основан на законе противовеса. Для изготовления конструкции Вам понадобится крепкая веревка или трос, а также роликовый механизм, который крепится к потолку возле двери. На дверном полотне закрепляете трос или веревку, пропускаете через ролик. На другом конце надежно закрепляется груз, который целесообразно заключить в пластиковую трубу во избежание повреждения стены во время эксплуатации. Вес груза подбирается опытным путем – его функция состоит в автоматическом закрывании двери.

Магнит.

Металлическая пластина и магнит – всё, что вам потребуется (не считая расходников для закрепления этой конструкции). Магнит закрепляется на дверной коробке, а пластина – на полотне таким образом, чтобы в закрытом положении они плотно прилегали друг-другу. При помощи шлифовальных инструментов подгоняете детали, чтобы они нормально смыкались.

Подъемник автомобильной двери

Наиболее практичный и эстетичный доводчик, который можно изготовить самому. Но для этого понадобятся подъёмники с автомобильных дверей. К цилиндру и штоку подъёмника необходимо прикрепить кронштейн, который, в свою очередь, закрепляется на дверном полотне так, чтобы он расположился между осью петель. Одна его сторона прикручивается к стене или к дверной коробке, а вторая — непосредственно к дверному полотну.

Такой доводчик красив, функционален, позволяет не только мягко и бесшумно закрывать дверь, но и фиксировать её в нужном положении. Подходит для тяжелой, входной двери.

Монтаж доводчика.

При установке любого механизма доводчика применимы общие правила последовательности проведения работ:

• определите угол открывания двери
• оцените особенности двери для выбора наиболее подходящего типа доводчика
• отметьте отверстия на двери и коробке (стене, потолке)
• просверлите отверстия
• закрепите конструкцию
• отрегулируйте работу полученного доводчика.

dveridoc.ru

Доводчик двери своими руками — Всё о межкомнатных и входных дверях

Делаем доводчик двери своими руками: способы и материалы

Если у вас нет ни времени, ни лишних денег на то, чтобы усовершенствовать дверную конструкцию, вы можете изготовить доводчик для двери своими руками. При этом можно использовать самые простые предметы, которые наверняка найдутся у вас в кладовке. Подобный самодельный механизм позволит вам устранить проблему стука дверей при минимальных затратах.

Простой дверной доводчик можно собрать самостоятельно из подручных материалов

Функции доводчика

Перед тем как попытаться изготовить доводчик для двери из подручных материалов своими руками необходимо определить какие же задачи должно выполнять это устройство. Рассмотрим основные функции доводчика:

• Амортизация – предохранение двери от ударов при резком закрывании, например, от сквозняка или с большой силой. Таким образом, доводчик предотвращает повреждение покрытия как полотна, так и рамы.
• Регулировка скорости движения дверного полотна – не позволяет совершать резкие движения как в сторону закрывания, так и в обратную.
• Задержка закрывания – полотно задерживается на определенном расстоянии от коробки и благодаря этому обеспечивается более плавный притвор.
• Фиксация открытого положения – при необходимости можно зафиксировать дверь в положении нараспашку, не боясь, что она случайно захлопнется.
• Притягивание двери – если было приложено недостаточно усилий для того, чтобы закрыть ее, устройство завершит процесс, притянув полотно непосредственно к раме.

Доводчик выполняет три функции: регулирует скорость закрывания двери, замедляет ход и притормаживает

Конечно же, самодельный дверной ограничитель не способен полноценно выполнять все заданные функции, но справиться с основными недочетами конструкции ему вполне под силу.

Автомобильные запчасти

Если вы не знаете, как сделать доводчик своими руками, поищите подходящие запчасти в автомобильной двери. Отлично, если у вас есть ненужная запчасть, которая обеспечивает плавное движение багажника в пятидверных моделях. В таком случае дверной автомобильный ограничитель движения можно установить в проем межкомнатной или даже входной двери. Как сделать доводчик из запчасти автомобильной двери своими руками? Для крепления штока и цилиндра подъемника вам понадобится приделать к деталям кронштейн с «пальцами». Прикрутите одну его сторону к стене или раме, а другую – к полотну. С помощью такого приспособления можно обеспечить не только плавное движение двери, но и задержать ее в открытом положении при необходимости.

Соорудить дверной доводчик своими руками можно используя запчасти от доводчика автодвери

Резиновая груша

Сделать доводчик для дверной системы своими руками можно из куска автомобильной камеры, шланга, резинки, троса, кистевого эспандера и даже из такого предмета, как резиновая груша. Если дома вам не удалось отыскать такую вещь, ее можно без труда приобрести в любой аптеке практически за копейки.

Как сделать доводчик двери своими руками из резиновой груши:

1. Наметьте местоположение устройства. Его можно располагать на коробе как со стороны внешнего угла полотна, так и ближе к петлям. Второй вариант предпочтительней, так как он обеспечит более плавное закрывание двери.
2. С помощью гвоздя или шурупа закрепите грушу, чтобы она была обращена острым концом в сторону рамы.

При ударе полотна о самодельный ограничитель обеспечивается мягкая амортизация и бесшумность захлопывания. Груша медленно сдувается под весом двери. плавно доводя его до лутки. При открывании резиновая деталь быстро восстанавливает форму и может вновь выполнять возложенные на нее функции доводчика. Таким же образом можно изготовить самодельный доводчик двери из теннисного шарика. Своими руками закрепить эту деталь можно с помощью самореза. Чтобы мяч не съезжал со своего места укрепите область фиксации с помощью резиновой прокладки или кусочка фанеры.

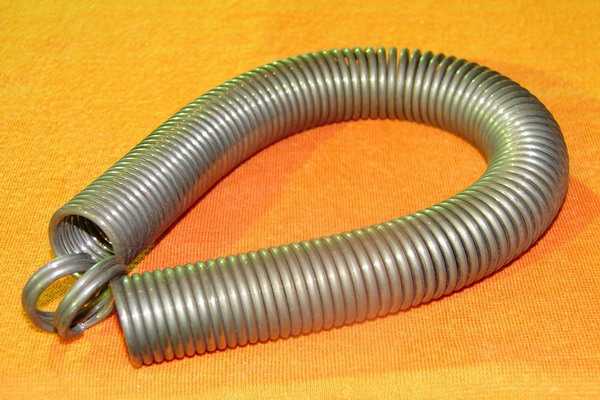

Простейший вариант сделать доводчик для двери своими руками – использовать пружину.

Определяющее значение имеет не только размер, но и жесткость пружины. Она должна обеспечивать эффект замедления движения, но при этом достаточно плавно притягивать полотно.

Крепится эта деталь непосредственно в дверной проем. Один ее конец привинчивается к коробке, а второй монтируется к краю дверного полотна. Чем ближе пружина к петлям, тем меньший эффект она обеспечивает.

В качестве подручного материала для изготовления доводчика можно использовать пружину

Работает такой доводчик, сделанный своими руками, следующим образом: открывая двери, пружина натягивается и предотвращает осуществление чересчур резких движений. Для того чтобы зафиксировать полотно в открытом положении нужно заблокировать обратный ход устройства. Если не до конца закрыть дверь, эта мелкая деталь все сделает за вас, притянув ее к раме.

Магнит – это скорее некая альтернатива доводчика для двери. Сделать такой механизм своими руками – проще простого. Для этого потребуется шуруповерт, саморезы, стамеска, металлическая пластина с отверстиями и магнит.

Для обеспечения плотного притвора рекомендуется устанавливать детали практически заподлицо. Можно оставить небольшой выступ, чтобы магнит и металл могли сцепиться между собой. Для начала наметьте положение элементов. Магнит крепится к раме, а металлическая пластина – к полотну двери таким образом, чтобы в закрытом положении они накладывались друг на друга. Стамеской зачистите покрытие на необходимую глубину. С помощью саморезов зафиксируйте обе детали и проверьте их работу.

С помощью обычных подручных материалов можно изготовить доводчик двери своими руками. Его можно использовать в качестве временного устройства или же полностью остановиться на таком выборе.

Нужен мастер? Профессиональные мастера выполнят любые работы Заказать ремонт

Как сделать доводчик двери своими руками?

Доводчик дверей – очень полезная в быту вещь. Если установить его, пользоваться дверями в квартире или доме станет намного комфортнее. Даже если в спешке не закрыли ее тихо, аккуратно, такая конструкция завершит операцию за вас, и при этом не будет раздражающего хлопка. Доводчик на двери своими руками изготовить и установить достаточно просто, если проявить смекалку.

Конструкция дверного доводчика.

Самый простой вариант доводчика

Для изготовления потребуется не так уж много материалов. Прежде чем начать самостоятельно изготавливать доводчик, обязательно нужно обратить внимание на ее вес. Для изготовления самой простой конструкции потребуется груз.

Чем массивнее, тяжелее дверь по размеру, тем больше должен быть у доводчика вес. Тем, кто впервые изготавливает для дверей своими руками столь нужную вещь в быту, обычно советуют попробовать определить вес груза опытным путем. Определенной формулы, как рассчитывать массы груза, нет.

Варианты установки дверных доводчиков.

Для самого простого варианта доводчика потребуется трос или веревка. Чтобы она могла передвигаться вверх и вниз, для двери нужен еще один элемент – колесико. Груз прикрепляют к концу веревки или троса. Именно он и будет тянуть полотно. Но возникает другой вопрос: что делать, чтобы полотно двери и стена не пострадали, ведь груз будет биться о них и данное действие не скажется позитивно на их внешнем виде?

Чтобы подобное не производило, берут отрезок пластиковой трубы, в нее помещают груз и прикрепляют к тросу или веревке, прикрепляют конструкцию к полотну – и доводчик готов.

Доводчик на основе подъемника автомобильной двери

Если сломалась дверь в автомобиле, не спешите выбрасывать ее подъемник. Чтобы изготовить такой механизм, берут подъемники с 3 или 5 автомобильных дверей. Их укрепляют на полотно таким образом, чтобы кронштейн закрывателя располагался между осью петель.

Сильной стороной такого доводчика является то, что для его изготовления не потребуется приобретение сложных механизмов.

И даже если двери будут сильно распахнуты, они потом аккуратно сами мягко и плавно закроются.

Доводчик на базе пружины

Еще один вариант доводчика к легкому деревянному полотну можно изготовить самостоятельно. Основной конструкцией станет пружина, она при закрывании и открывании будет мягко возвращать полотно в ту позицию, где она находилась. Доводчик, устроенный по такому принципу, выполняется быстро. Но для массивных тяжелых полотен он не подходит, так как пружина имеет свойство довольно скоро при постоянной эксплуатации приходить в негодность.

Последовательность установки дверного доводчика.

Пружинная конструкция закрывателя, если ее усложнить, станет в разы надежнее и прочнее. Но вначале необходимо разобраться, какие еще нужны элементы, чтобы установить всю конструкцию на дверь. Пружина – это его основа. Но еще нужен амортизатор, который бы замедлял движение двери.

Амортизатор доводчика устроен по принципу обыкновенного поршня. Он состоит из двух камер, внутри которых находится масло. Дверь открывается – маслом наполняется одна из них. Когда посредством такой конструкции она закрывается, масло переливается в другую. В устройстве такого механизма нет ничего принципиально нового, чего бы человек не узнал из курса школьной физики.

Доводчик изготовить вполне по силам и начинающему мастеру, если правильно выполнить внутреннюю часть устройства. Чтобы масло двигалось обратно, внутри такой конструкции необходимо установить перепускной клапан. Но можно пойти и другим путем: не устанавливать на него масляный амортизатор, а вместо него поставить обычный насос.

Считается, что подогнать его под работу двери довольно сложно. Это действительно так, ведь такой доводчик, как и тот, что устроен в форме веревки и примитивного груза, подгоняют под функционирование дверей только опытным путем.

Чтобы изготовить подобную конструкцию, подбирают и шестерню-рейку. Ее размер зависит от величины конструкции. Нагрузка на пружину поступает именно через нее. Чем прочнее шестерня-рейка, тем дольше прослужит и будет надежнее в эксплуатации доводчик.

Те же, кто предпочитает решить вопрос, не прибегая к столь сложным устройствам, и вовсе предлагают кусок старой резины или часть автомобильной камеры использовать в качестве доводчика. Выглядеть он будет не столь эстетично, но какое-то время способен работать вполне надежно, пока хозяин дома или квартиры не изготовит своими руками другую конструкцию.

Монтаж доводчика

Способы установки накладного доводчика на дверь.

Монтаж доводчика – не менее важная часть работы с ним. От того, насколько правильно выполнен он, зависит функционирование данного устройства.

Монтаж доводчика включает следующие действия:

• определение угла открывания двери;
• использование шаблона из комплекта;
• отметка отверстий на двери и на ее коробке;
• просверливание отмеченных отверстий;
• закрепление рычага шурупами;
• регулировка работы пружины.

Определившись с углом открывания двери, прикладываем подобранный шаблон к ней. С помощью карандаша, мела или другой рисовальной принадлежности намечаем четыре отверстия на двери, там, где будет крепиться сама конструкция.

На окаймляющей ее коробке намечаем два отверстия. Они показывают, где именно на дверной коробке должно фиксироваться основание рычага. Разметку необходимо делать аккуратно, не спеша, ведь от ее точности во многом зависит качество монтажа доводчика и его последующее функционирование.

Как только разметка будет выполнена, отверстия просверливают. С применением шурупов закрепляют рычаг конструкции. Рычаг затем необходимо переместить на ось доводчика. Чтобы надежно закрепить его там, нужен прочный винт. Корпус устройства монтируют на двери посредством шурупов. От выполнения следующей операции зависит дальнейшее качество эксплуатации и правильность монтажа устройства.

Главная » Двери » Самостоятельная установка и регулировка дверного доводчика

Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери

Ширина дверного полотна, мм

Масса дверного полотна, кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

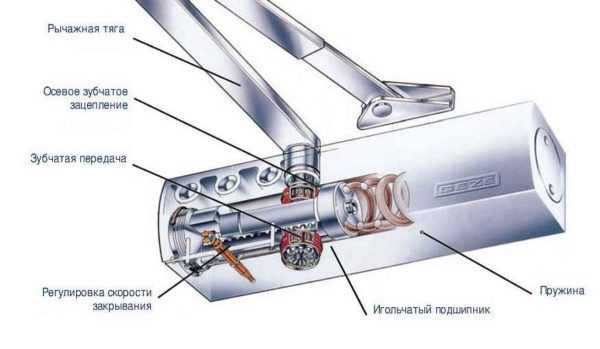

Конструкции и устройство тяги

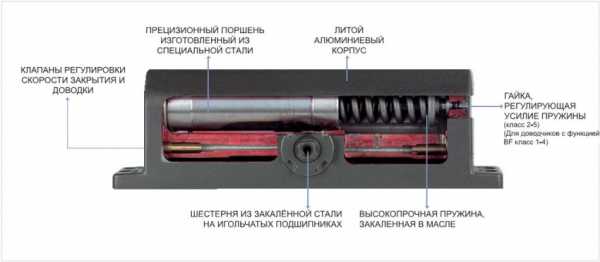

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

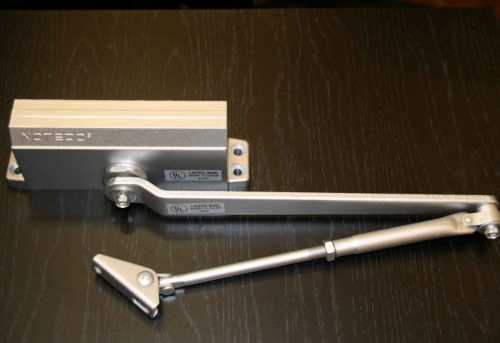

• С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

С рычажной тягой

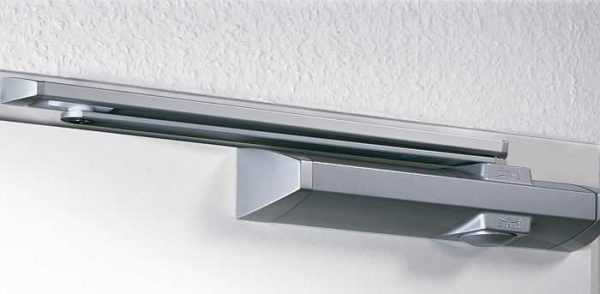

Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

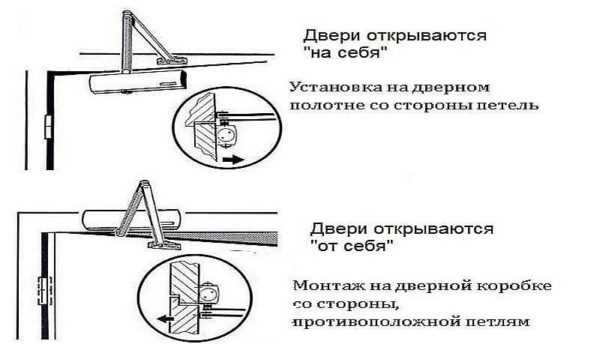

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

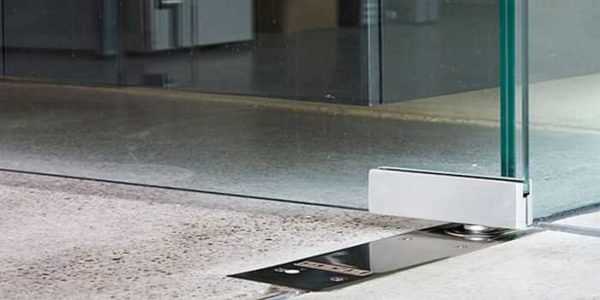

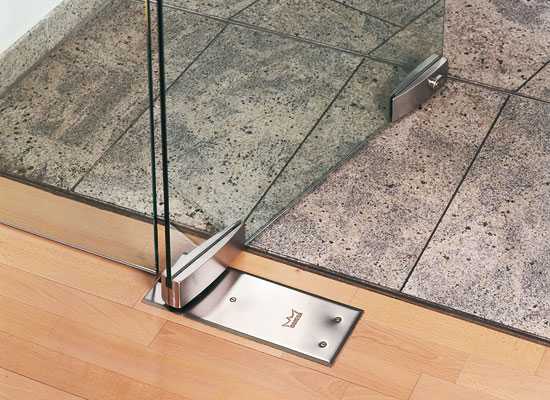

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхню

gorodverey.ru

Устройство дверного доводчика — Всё о межкомнатных и входных дверях

Ремонт доводчиков дверей в домашних условиях

Доводчик дверной — механизм, который позволяет снизить теплопотери помещения, возникающие из-за постоянно открытых дверей. Его применение во многих случаях предотвращает проникновение посторонних лиц в помещения, он незаменим в системах дистанционного управления дверьми, основанных на применении электромагнитных замков. Правильная, безаварийная работа доводчика дверей, является гарантией вашего комфорта и безопасности, а достичь это возможно только правильной установкой, соблюдением всех эксплуатационных требований. В противном случае возможен выход устройства из строя. А возможен ли ремонт доводчиков дверей?

Устройство доводчика двери.

Чтобы знать, как отремонтировать доводчик двери необходимо четко представлять принцип его работы, а также его устройство. Большинство предлагаемых моделей однотипны, несмотря на некоторые различия во внешнем виде

В металлическом корпусе, заполненном маслом, находится механизм, который через складной рычаг передает усилие закрывания двери на пружину, которая сжимаясь, накапливает энергию, необходимую для закрытия дверей. Сжатие пружины происходит следующим образом. Посредством зубчатой шестерни и рейки приводится в движение поршень, который и оказывает воздействие на пружину. По внутренним проточкам в поршне масло перетекает в освобождающуюся часть корпуса. Ограничение скорости закрытия происходит за счет регулировки скорости движения масла по каналам для обратного перетекания. Вот, в общем, и весь принцип работы, достаточно простая конструкция, которая должна бы обеспечивать надежность устройства и хорошую ремонтоспособность.

Факторы, определяющие, возможен ли ремонт дверных доводчиков.

К огромному сожалению, производители видно не сильно заинтересованы в возможности сделать ремонт доводчиков дверей доступным. На это наталкивает ряд наблюдений, например цельносплавный корпус. При возникновении проблем связанных с утечкой масла, заменой прохудившихся сальников предпринять какие либо шаги, кроме покупки нового доводчика не имеет смысла. Поэтому огромную роль в долговечности играет регулировка доводчика двери, а также правильность его монтажа. В процессе эксплуатации не стоит фиксировать дверь в открытом положении при помощи подручных средств, это негативно скажется на устройстве. Для таких целей лучше купить доводчик с функцией блокировки двери при открытии на более чем 90 0. Так как применяемая гидравлическая жидкость чувствительна к перепадам температуры наружного воздуха (при этом меняется вязкость жидкости), проводите при смене сезонов регулировку скорости доводки.

Устранение возможных неисправностей.

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма. Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен. Сила натяжения пружины регулируется соответствующей гайкой.

Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.

27.03.2013 в 02:03

Ремонт и регулировка доводчика двери

Современные двери оснащены специальным устройством, которое избавляет домочадцев от необходимости за собой самостоятельно захлопывать дверь. Впрочем, дверь в этом случае будет не захлопываться, а плавно закрываться за вами без лишнего шума. Речь, безусловно, идет о доводчике двери. Это небольшое устройство требует особого внимания к себе, поэтому так важно знать, как правильно отрегулировать доводчик двери и провести своевременный ремонт.

Особенности дверных доводчиков

Проблема распахнутых дверей может с легкостью решиться посредством установки доводчика, который управляет процессом автоматического открывания и закрывания двери, закрывая её без дополнительного силового воздействия со стороны человека. Необходимость доводчиков продиктована довольно практичными и функциональными доводами. Допустим, вы поставили массивную входную металлическую дверь. Полотно двери обладает большой массой, и если специально не удерживать при закрытии дверь, полотно будет бить по лутке с большим усилием.

Доводчики двери обеспечивают плавное закрытие двери без лишнего шума, задают скорость закрывания и открывания двери на разных участках, а также определяют усилия, которые должен приложить человек для открытия двери. Доводчик двери способен сберегать в помещении тепло или прохладу в помещении, а также обеспечивать корректную работу запирающего устройства. К тому же доводчики с функцией hold open поддерживают возможность фиксации открытой двери, что является очень полезным, так как под открытую дверь не придется подкладывать никаких предметов.

Доводчики с механизмом delay action позволяют двери оставлять открытыми на протяжении определенного времени, после чего дверь станет закрываться в обыкновенном режиме. Такой тип устройств считается удобным для дверей в хозяйственных помещениях (склады, подсобки, кладовки). Эта модель подходит для того, чтобы можно было открыть дверку при переноске грузов, затем взять груз, занести его в здание, и дверь по истечении этого времени сама начинает закрываться, не требуя механических усилий.

Доводчики можно устанавливать на обыкновенные межкомнатные и наружные тяжелые двери, учитывая предварительно вес двери и ширину дверного полотна, а также не забывая о необходимости проведения настройки доводчика двери. Чем тяжелее ваша дверь, тем надежнее и мощнее должен быть доводчик для неё. Самым простым вариантом механизма считается пружина. Но такой «доводчик» работает слишком резко и очень шумно.

Идеальным вариантом является регулируемая конструкция, в основе которой также располагается пружина, однако она заключена в герметичный корпус в масляном составе. Принцип работы дверного доводчика довольно прост. Для открытия двери человек прикладывает определенное усилие, которое передается механическим путем на доводчик и аккумулируется посредством сжатия пружины, что встроена в корпусе доводчика. Затем эта пружина возвращается в исходное положение, позволяя регулировать процесс закрывания двери.

Виды дверных доводчиков

По конструкции дверные доводчики разделяются на рычажные варианты, что оснащены кривошипным приводом, и безрычажные модели с кулачковым приводом.

Внутри рычажных дверных доводчиков располагается пружина и гидросистема, что заполнена маслом. Гидросистема выполняет функцию амортизатора. Пружина при открывании двери сжимается, а жидкость выталкивается поршнем из одной в другую емкость. После этого пружина распрямляется, а масло возвращается в первую емкость. Хотя гидравлическая пружина располагается в герметичной коробке, иногда она начинает подтекать, что является первым сигналом для проведения ремонта доводчика двери.

В системе располагаются клапаны, регулирующие скорость перетекания жидкости и усилие, при котором она будет двигаться. Они и отвечают за скорость и плавность закрывания двери. Устройство доводчика двери может усложняться дополнительными клапанами, обеспечивающими разные функции доводчика. К примеру, удержание двери на протяжении длительного времени в открытом состоянии, или же создание функции дохлопа для срабатывания замка или лучшего прижатия дверки к лутке.

По способу монтажа доводчики разделяются на:

• доводчики для поверхностной установки, которые устанавливают сверху на стене, дверной коробке или полотне двери, согласно схеме доводчика двери;
• для скрытой установки, что крепятся внутри двери; для напольной установке, когда доводчик прячут в пол.

Если накладной доводчик не вписывается в дизайн помещения, всегда можно установить «невидимое» устройство, которое спрячется в указанном месте и будет практически не заметным. Но и для накладных моделей имеются разные декорирующие панели, или же их можно покрасить в выбранный цвет.

Способы установки доводчика на дверь

Установка доводчика на дверь не нуждается в проведении специальной подготовки, потому вы сможете без проблем справиться с этой задачей. Как правило, все необходимые детали и инструменты входят в комплект поставки. Существует четыре способа монтажа доводчика, рассмотрим их подробнее.

1. Самый простой способ установки доводчика на дверь описывается к инструкции к нему. Это выглядит примерно так: плечо рычага закрепляют на корпусе устройства, дальше с помощью шаблона, который прилагается к инструкции, намечают места крепления шурупов, затем вкручиваются шурупы по этой разметке. Главное, о чем следует помнить, что понадобится еще и регулировка доводчика двери geze.
2. Второй метод монтажа дверного доводчика подразумевает следующее. Необходимо приложить доводчик к двери таким образом, чтобы к дверным петлям были обращены его регулировочные винты. Далее необходимо зафиксировать башмак устройства шурупами, что прилагаются в комплекте к доводчику. Помните, что «предплечье» рычага устройства должно иметь такую длину, чтобы относительно двери получался прямой угол. Плечо крепят к башмаку шурупами, после чего опять придется задуматься над тем, как отрегулировать доводчик двери.
3. Если следовать третьему методу установки дверного доводчика параллельного рычага, то нужно рычаг устройства вставить под брусок двери, а потом за пределами комнаты его сложить. Доводчик в этом случае крепится при помощи кронштейна, который также идет в комплекте поставки. Устанавливая доводчик, следите, чтобы регулировочные винты вращались от петель в противоположную сторону. Важно ничего не напутать в процессе монтажа, иначе неправильная установка приведет к тому, что не получиться провести оптимальную регулировку доводчика двери.
4. Существуют доводчики, которые используют регулируемую пружину. Устанавливать такие устройства проще всего: необходимо заменить доводчиком стержень петли — и готово. Главное, чтобы изделие соответствовало точно весу двери. Если дверное полотно слишком тяжелое, и вы не смогли отыскать в продаже подходящий доводчик, нужно установить не один, а несколько доводчиков.

Ремонт доводчика двери своими руками

Правильная эксплуатация доводчика – залог его добросовестной и длительной работы, не требующей ремонта. Чтобы дверной доводчик работал долго, нельзя тянуть или придерживать дверь, тем самым помогая ей быстрее или медленнее закрываться. Не рекомендуется фиксировать дверку, подкладывая под неё различные предметы, которые мешают ей закрыться, а также кататься и повисать или на двери (это касается детей).

Чтобы провести ремонт доводчика двери, нужно иметь под рукой весь необходимой инструмент (шестигранные и гаечные ключи, плоскогубцы и набор отвёрток). Перед тем, как приступить к ремонту устройства, следует произвести внешний осмотр двери, так как её перекосы или повреждения будут мешать нормальной работе доводчика.

Серьезные повреждения доводчика, к сожалению, невозможно устранить, так как герметичность конструкции подразумевает, что её нельзя разбирать на отдельные детали и собирать впоследствии в соответствии с технологией. Тем не менее, в некоторых ситуациях допускается возможность ремонта доводчика и наладки его работы самостоятельно. Давайте рассмотрим, как отремонтировать доводчик двери:

1. Вытекание масляного состава. Независимо от того, что гидравлическая пружина, которая передает сгенерированное напряжение рычагам, находится в цельной герметичной коробке, заполненной рабочей жидкостью, ее протечки все-таки происходят, чаще всего зимой. Если появилась течь, то это говорит о разгерметизации корпуса и появлении повреждений, из которых и вытекает наружу масло. В результате этого механизм перестает плавно доводить дверь, громко хлопает и превращается в обыкновенную пружину. Если вы смогли своевременно отыскать поврежденные участки, нужно их загерметизировать, что способствует продлению служебного срока аппарата. Однако если поврежденное место слишком велико, то не получится выполнить ремонт доводчика двери своими руками и придется покупать новый доводчик.
2. Поломка рычажного узла. Наиболее частой является нарушение целостности штанг. Однако эта часть механизма всегда видна, поэтому её состояние можно оценить визуально. Большие силовые воздействия могут её вывести из строя, став причиной изломов, изгибов, искривлений или повреждений креплений. Не очень серьезные изъяны штанги вы сможете исправить при помощи обыкновенной сварки. Если произошла поломка крепежного соединения, то возможно провести ремонт, купив новые оригинальные детали, которые подходят по размеру, способу крепежа и форме посадочной части.

Регулировка дверного доводчика своими руками

Значительные нагрузки при интенсивной эксплуатации дверного доводчика нередко провоцирует разладку всей системы. Поэтому за ней рекомендуется внимательно следить и обслуживать её несколько раз в год, особенно при смене погоды. Но если система все-таки начала работать со сбоями, то вам стоит узнать, как регулируется доводчик двери.

Процедура регулировки доводчика включает в себя несколько моментов, главный из которых – изменение скорости движения. В случае слишком медленного открывания дверного полотна нужно провести регулировку уровня сжатия пружины с помощью соответственной фиксирующей гайки. Скорость хода дверцы устанавливается посредством вращения первого клапана (против и по ходу часовой стрелки).

Вы можете крутить первый клапан не более чем на 2 оборота, что оговаривается производителями дверных доводчиков. Второй клапан отвечает за дохлоп – промежуток, когда дверка находится в состоянии 10 – 15 градусов до момента полного закрытия. Более дорогие модели имеют в своей конструкции еще и третий клапан, что необходим для регулировки скорости закрытия двери под углом 80-90 градусов.

Если в корпусе доводчика используется специализированное масло, то вы можете с наступлением зимы заметить, что скорость доводчика падает в холодную пору, а летом механизм наоборот ускоряется. Объясняется это тем, что вязкость жидкости зависит от температуры. Поэтому с наступлением зимних холодов необходимо дополнительно настроить доводчик двери посредством регулирования первого клапана.

Зачастую возникает необходимость задержки открытой двери в таком положении на некоторое время. Увеличение задержки дверного полотна перед закрытием можно достичь путём процедуры более тугого затягивания специального фиксатора. Эту манипуляцию принято выполнять тогда, когда дверка открыта примерно на 95 – 100 градусов. Контроль открытого положения двери также осуществляется с помощью определенной опции дверного доводчика.

Если дверь необходимо долго держать открытой – для перемещения мебели или проветривания помещения, то стоит воспользоваться функцией доводчика hold-open. Такое устройство оснащено рычагом фиксации дверки в открытом положении. Вам следует открыть дверцу на 90-95 градусов и затянуть фиксатор. После таких манипуляций дверь будет закрываться в обыкновенном режиме, если вы будете её открыть на меньший угол, чем 90°. Если же вы откроете дверь шире, она зафиксируется и останется открытой, пока вы не потянете на себя, тем самым сняв фиксацию.

В некоторых случаях может понадобиться провести изменение угла распахивания дверки. При необходимости можно изменить угол распахивания двери с помощью специального клапана, который следует повернуть за или против часовой стрелки. Главное при выполнении регулировки доводчика не нарушить функционирования системы: нельзя винт прокручивать больше чем на 2 полных оборота, нежелательно винт закручивать до упора, запрещается выкручивать полностью гайки и регулировочные винты.

Если вы испробовали все выше перечисленные советы по поводу, как настроить доводчик двери, но ничего не помогло, то возможно вся проблема кроется в неправильной установке. Проверьте вертикальность монтажа двери и правильность установки доводчика. Проверьте размещение гайки, которая регулирует силу натяжения пружины, помните, что она должна располагаться напротив дверной петли. Рычаг должен быть такой длины, чтобы он к коробке двери располагался под прямым углом. При наличии самых малейших подозрений, что вы неверно установили доводчик, рекомендуется его снять и поставить по всем правилам.

Таким образом, без особых расходов, имея в распоряжении отвёртку и 5 минут свободного времени, и зная методику, как регулировать доводчик двери, вы сможете самостоятельно настроить этот механизм. Главное при этом помнить о некоторых особенностях работы, которые позволяют не нарушить правильное функционирование системы.

Статьи по теме

Доводчик для двери: функция, виды и технические характеристики устройств

Доводчик для двери необходим для качественного функционирования дверного блока. При отсутствии привычки эмоционально выходить, хлопая дверью, стоит задуматься об использовании нехитрого устройства.

Функционал устройства

Ассортимент доводящих устройств

Хуже громко захлопывающейся двери, может быть только вовсе не закрывающаяся дверная створка. Соответственно, желание многих воссоединить обе функции, понятно:

• Дабы дверь прикрывалась самостоятельно, без человеческого контроля, сберегая прохладу либо тепло в помещении;
• С другой стороны, чтобы процесс прикрытия створки происходил с максимальной тишиной.

Ранее проблема открытого дверного полотна решалась иным образом. Использовались громоздкие и сложные механизмы с противовесами. Типичные системы использовать в современных офисных помещениях и на жилых площадях, как минимум, не эстетично. Именно по этой причине, во многих строениях и в квартирах, использовались металлические пружины. Процесс их работы был совершенен, подгоняя посетителя в спину, а звук данного действа оповещал о приходе гостя даже соседские дома.

С появлением современных дверных прикрывающих створки устройств, обе главные проблемы разрешились. При этом приемлемая стоимость механизмов, доступная широкому спектру потребительского спроса, легкость при установке и надежность в эксплуатации, сделали использование устройств общедоступными. Теперь доводчик на дверь может устанавливаться не исключительно на подъездных створках, но и на межкомнатных перекрытиях, нуждающихся в автоматическом бесшумном закрывании.

Помимо двух основных задача, доводчики дверей, в зависимости от конструктивной особенности, способны решить перечень других проблем:

• регулирование скорости прикрытия створки в двух диапазонах, производящих ускорение при захлопывании для плотного притвора;
• предохранение полотна от ударного момента при закрытии о преграду;
• фиксирование створки в открытом либо приоткрытом положении.

Основа принципа деятельности любого типа доводчика заключена в пружине. Именно пружина сжимаясь, при открытии створки, аккумулирует в себе энергию, возвращая створку в исходное положение при отпускании полотна. Дабы ход створки был плавным и не хлопающим при закрытии, прикрывающие устройства наделены вторым по значимости элементом – масляным амортизатором. Через системный механизм устройства клапанов, масло переходит из одной в другую камеры при открытии полотна, а затем перетекает обратно, при закрывании створки. Вязкость масляного амортизирующего состава процессу движения механизма придает плавность, что обеспечивает бесшумность действа.

Существуют доводчики, оснащенные несколькими амортизаторами, что сути процесса не меняет. В разных системах основной рабочий элемент – пружину, к действию приводит свое устройство. По сути, данный различный механизм и определяе

gorodverey.ru
