Доводчик на дверь межкомнатную – Доводчик для межкомнатных дверей. Накладной, скрытый, напольный, петельный

Доводчик для межкомнатных дверей. Накладной, скрытый, напольный, петельный

Из статьи Вы узнаете:

Двери, автоматически закрывающиеся за посетителями, гораздо удобней обычных моделей, так как позволяют не беспокоиться об утечке тепла, нарушении изоляции и назойливых взглядах любопытствующих. Простейшее средство, обеспечивающее самостоятельное закрывание створок, придумано давно – это металлическая пружина, закрепляемая на подвижной и стационарной частях дверной конструкции. Иногда, захлопывание открытой двери может обеспечить и полоса плотной резины. Однако подобные приспособления достаточно примитивны, а поэтому им на смену пришли более совершенные и эффективные устройства, называемые доводчиками.

Доводчики имеют сложную конструкцию и способны выполнять более широкий спектр функций, в сравнении с захлопывающими пружинами или резинками. Удобный механизм обеспечивает плавное закрывание дверей без ударов и сотрясений, опасных для изделий со стеклянными вставками или полотнами. Специальные модели могут удерживать дверь в открытом состоянии (под определенным углом) некоторое время, давая возможность посетителям проходить сквозь них без спешки и суеты. Большинство устройств позволяет настроить уровень усилия, которое нужно приложить для того, чтобы створка закрылась.

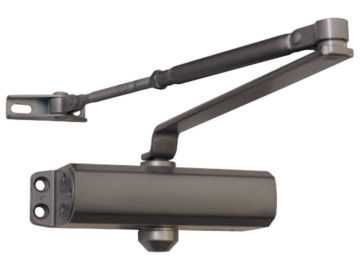

Накладные доводчики

Этот вид доводчиков наиболее часто устанавливается как на входных, так и на межкомнатных дверях распашного типа. Они надежно и эффективно работают в местах с большой проходимостью и хорошо выдерживают регулярные высокие нагрузки. Основная цель накладных устройств – держать двери в закрытом состоянии.

Существует две разновидности накладных доводящих конструкций:

1. С приводом зубчатого типа – работа механизма обеспечивается за счет передачи движения от пружины при помощи шестерни и штифта с зубцами. Приводные доводчики довольно массивны, а поэтому их редко ставят на двери между комнатами.
2. Со скользящим стержнем
   – функционирование системы обеспечивает кулачковый стержень и два поршня, которые сжимают и разжимают пружину, для открывания/закрывания дверей. Рабочие элементы находятся в корпусе, наполненном машинным маслом, а система гидравлики позволяет дверям плавно открываться и закрываться.

Установка доводчиков осуществляется одним из двух способов и зависит от того наружу или внутрь открывается дверная створка. Двери, открывающиеся «от себя», требуют следующего монтажа: корпус доводчика устанавливается на верхнем брусе дверной коробки, а рычаг крепится на подвижном полотне. У конструкций, которые открываются «на себя» все наоборот: корпус размещается на активной створке, а рычаг закрепляется в верхней части дверного короба.

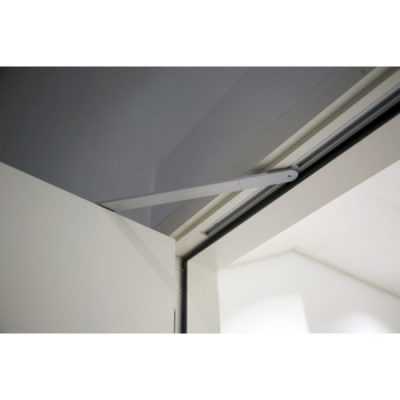

Скрытые доводчики

Считается, что для внутренних дверей лучше других подходят доводчики скрытого типа, именуемые также рамочными. Принцип их устройства аналогичен накладным механизмам стержнево-поршневого типа, но размеры значительно меньше. Рамочные доводчики настолько компактны, что совершенно незаметны при аккуратной врезке в верхнюю часть дверной створки – она продолжает выглядеть целой и неповрежденной.

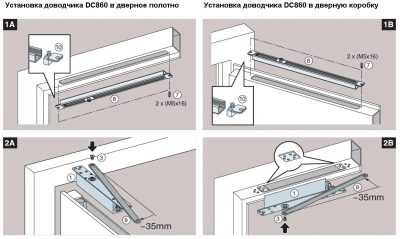

Скрытый механизм можно монтировать разными способами:

• При достаточной ширине верхнего бурса дверной коробки корпус доводчика врезают в него, при помощи ручного фрезера.

Для того чтобы удачно врезать корпус доводчика в верхнюю часть дверной створки требуется достаточный промежуток между верхним краем подвижного полотна и контуром короба.

• Корпус скрытого механизма располагают в верхней части дверного полотна. Этот способ используется гораздо чаще, так как работать со снятой с петель створкой гораздо легче, чем осуществлять монтаж в стационарно установленную конструкцию.

Точно рассчитать место установки корпуса доводчика на дверном полотне довольно сложно. При недостатке опыта монтажа устройств таким способом, необходимо точно следовать инструкциям, размещенным производителем в сопроводительной документации. В них объясняется как правильно делать замеры.

Напольные доводчики

Одной из разновидностей скрытых доводчиков являются напольные механизмы. Эти специфические устройства устанавливают на двери маятникового типа или на двери-качели без ограждающей коробки. Наиболее активно используются такие доводчики в магазинах и общественных зданиях, имеющих входные двустворчатые двери из стекла. Преимуществом напольных доводчиков является их способность выдерживать массивные полотна, а также фактическое выполнение функций поворотного механизма.

Двери, разделяющие внутренние помещения, редко оснащаются доводчиками напольного типа – они применяются только при установке эксклюзивных моделей особой конструкции.

Напольные доводчики представляют собой металлический вал, который располагается вертикально и соединен с пружиной, другой конец которой крепится к дверному полотну и обеспечивает его закрывание. Активная створка размещается на валу доводчика, который одновременно выполняет роль дверного навеса.

Некоторые современные напольные доводчики оснащены гидравлической системой, позволяющей настраивать уровень усилий, необходимый для приведения створки в движение.

Петли-доводчики

Дверные петли, выполняющие роль автодоводчика начали производить не так давно. Внешне эти изделия практически не отличаются от обычных петель и устанавливаются по тому же принципу, что и стандартные аналоги. Однако из-за конструктивных особенностей размеры петель-доводчиков больше обычных моделей и имеют ряд существенных недостатков:

• Усилие, оказываемое на закрываемую створку, слишком мало, поэтому доводящие петли способны закрывать только легкие двери.
• Петли не выдерживают вес тяжелых створок.
• Ресурс работы устройств очень мал по сравнению с простыми петлями.
• Монтаж специфических петель достаточно сложен для неподготовленных мастеров.

Установка петель-доводчиков оправдана только на легких межкомнатных дверях, так как тяжелые дверные створки быстро выведут их из строя. Можно, конечно, оснастить дверь тремя или четырьмя петлями, но это затруднительно и не выгодно. При установке доводящих петель на дверную конструкцию необходимо точно выдерживать расстояние и расположение изделий относительно друг друга – чем больше петель устанавливается, тем сложнее это сделать. Монтаж устройств с нарушением требований приводит к быстрой их поломке.

Для того чтобы доводящие петли работали эффективнее, возможна установка двери с небольшим наклоном. Угол наклона необходимо точно рассчитать, так как при малой его величине эффект будет незаметен, а большое значение утяжелит открывание.

Доводчики для дверей раздвижного типа

Конструкция и принцип работы таких доводчиков схожи с функционированием механизмов, устанавливаемых в корпусную мебель. Главная задача этих устройств – не допустить резкого столкновения створок друг с другом и их повреждения. Состоят доводчики для раздвижных дверей их небольшого штока и пружинного механизма, вмонтированного в него. Врезка устройств производится в верхний/нижний брус дверной коробки или в полотно двери с торцевой стороны.

Если врезка осуществлена не качественно и штифты доводчика не заглублены на максимальный уровень, то они могут мешать при движении через проход и быстро ломаться из-за частого задевания.

vse-pro-dveri.com

Доводчик для межкомнатных дверей – накладной, скрытый, напольный, петельный

На сегодняшний день производители различной фурнитуры для дверей предлагают широкий ассортимент устройств, позволяющих закрывать створку автоматически. Ранее самым примитивным примером доводчика служила стальная пружина, с силой захлопывающая распахнутую дверь, или прочная резиновая лента. Основной задачей таких приспособлений являлось удержание дверей в закрытом положении.

Современные конструкции доводчиков намного сложнее. Они позволяют прикрывать полотно без шума, оберегая его от ударов, что особенно важно для дверных блоков, имеющих в конструкции стеклянные вставки в виде филенок или фрамуг. Кроме того, некоторые модели доводчиков предполагают открытие дверей на определенный угол с удержанием створки в распахнутом положении определенное время, а многие из устройств имеют возможность регулировки усилия, требуемого для закрытия полотен.

Накладные доводчики

Наиболее распространенным видом доводчиков для межкомнатных дверей являются накладные механизмы, применяющиеся, в основном, в офисных помещениях и общественных зданиях с большим потоком людей. Предназначаются они, главным образом, для того, чтобы держать двери закрытыми. По своей конструкции такие доводчики разделяются на:

• механизмы со скользящим стержнем;
• устройства с зубчатым приводом.

Различия в конструкциях, основным элементом которых является расположенный в корпусе пружинный механизм, определяются их принципом действия. В доводчиках с зубчатым приводом движение от пружины на рычаг тяги передается посредством шестерни, перемещающейся по зубчатому штифту. Такие устройства, как правило, предназначены для тяжелых входных дверей и не используются для межкомнатных.

В моделях со скользящим стержнем усилие, прикладываемое к двери, передается от рычага тяги и поршня к пружине, сжимая или разжимая ее. Весь механизм расположен в герметичном корпусе, заполненный техническим маслом. Гидравлическая система обеспечивает плавность хода дверей и имеет возможность регулировки.

Схема правильной установки накладных доводчиков зависит от направления движения дверного полотна. Если створка открывается «от себя», то крепление корпуса устройства производится на притолочный брус с фиксированием рычага доводчика на двери. При открывании полотна «на себя», монтаж корпуса механизма осуществляется на створке, а рычаг опирается на притолоку.

Скрытые доводчики

Наиболее подходящими доводчиками для межкомнатных дверей служат устройства скрытого типа, называемые иначе – рамочными. В конструктивном плане такие механизмы мало отличаются от обычных накладных доводчиков со скользящим стержнем. Главной особенностью здесь являются миниатюрные габариты, позволяющие врезать устройство в верхний торец дверного полотна, что визуально сохраняет целостный вид двери.

Установка приспособлений может производиться двояким образом. Если толщина притолочного бруса позволяет, то корпус механизма размещается в нем. Выборка под посадочное место осуществляется ручным фрезером.

Перед началом установки необходимо убедиться в наличии достаточного зазора между дверным коробом и верхним торцом створки.

Но чаще всего скрытый доводчик размещают в дверном полотне, что обусловлено удобством монтажа на снятой с петель створке.Определенные трудности могут возникнуть при расчете места расположения устройства на верхнем торце двери. В этом случае необходимо придерживаться точной инструкции, прилагающейся производителем, где указано, каким образом производятся точные замеры.

Петли-доводчики

Широкое применение получили появившиеся сравнительно недавно дверные навесы с функцией автодоводчика. Практически ничем не отличающиеся от обычных дверных петель, такие механизмы при установке не нуждаются в дополнительной переделке дверного блока. От стандартных изделий, петли-доводчики отличаются несколько увеличенными размерами и конструкцией, определяющей их некоторые недостатки:

• неспособность выдерживать двери большой массы;
• слабое усилие при закрывании притвора;
• небольшой рабочий ресурс;
• сложности при монтаже.

Петли-доводчики наиболее пригодны для узких и легких межкомнатных дверей. Их установка на тяжелые массивные полотна требует использования трех и более элементов, что довольно затруднительно. Дело в том, что выдержать точную соосность петель относительно друг друга бывает достаточно проблематично, а несоблюдение данного требования часто выводит механизм петли из строя, сокращая и без того небольшой рабочий ресурс изделия.

Облегчить работу механизма доводки позволяет установка дверного короба с небольшим отклонением относительно вертикальной плоскости. Но при этом необходимо понимать, что слишком большой наклон приведет к самостоятельному закрытию дверей и без присутствия доводчика, но затруднит открытие, а малый — утяжелит работу механизма. Наиболее правильным здесь станет поиск золотой середины.

Напольные доводчики

Такие устройства относятся к доводчикам скрытого типа и применяются, как правило, для маятниковых, или дверей-качелей, открывающихся в обе стороны и не имеющих дверной коробки. Чаще всего их можно встретить на стеклянных створках при входе в торговые комплексы, так как они способны выдерживать большой вес и, по сути, являются поворотным механизмом.

В качестве доводчиков для межкомнатных дверей напольные модели используются редко, только в тех случаях, когда возникает потребность в особом обустройстве интерьера.

Конструкция напольного доводчика представляет собой вертикальный шток с кольцевой пружиной, работа которой обеспечивает его возврат в исходное, первоначальное положение. В нижней части дверное полотно крепится на поворотном штоке механизма, корпус которого устанавливается непосредственно в напольном покрытии.

Более функциональные конструкции предполагают применение в конструкции напольного доводчика дополнительного гидравлического штока, благодаря которому производится регулировка прилагаемого усилия при закрытии-открытии дверей.

Доводчики для раздвижных межкомнатных дверей

Такой тип устройств сравним с доводчиками, использующимися при изготовлении корпусной мебели. Их основным предназначением является предотвращение и смягчение ударов при открытии-закрытии дверных створок. Конструктивно, доводчик представляет собой стержень небольшого диаметра с расположенным внутри пружинным механизмом. Установка приспособления производится в высверленное под него отверстие подходящего диаметра – в торец раздвижной двери, либо в дверную коробку, служащую упором для раздвижной створки.

Основной недостаток применения таких моделей доводчиков состоит в торчащих подпружиненных штифтах, за которые можно зацепиться и сломать механизм. Предотвратить это удается размещением изделий в максимально верхних точках.

semidelov.ru

Доводчики дверей, межкомнатных дверей: основные правила выбора

Если раньше для обеспечения плавности закрывания приходилось ставить пружины, то сегодня рынок предлагает большой выбор устройств, обеспечивающих доводку полотна межкомнатных дверей.

Современные изделия отличаются большей функциональностью и долговечностью. Они работают плавно и бесшумно, тщательно оберегая полотно и защелки от ударов. Некоторые образцы обеспечивают удержание створки в приоткрытом положении на промежуток времени, достаточный для прохода с габаритными вещами. Имеются модели с возможностью регулировки усилия и скорости закрытия.

Устройство, принцип действия и преимущества

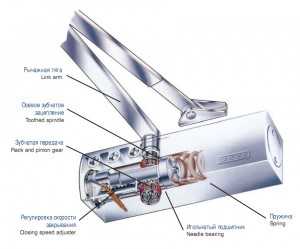

Доводчики межкомнатных дверей включают рычажную тягу и корпус с механизмом дотяжки. Последний оснащен мощной пружиной, которая сжимается поршнем в момент открытия и распрямляется в момент закрытия.

Пружина располагается в трубке, заполненной маслом. На корпусе имеются регулировочные винты, с помощью которых выполняется настройка первоначальной затяжки пружины. От этого зависит угол поворота и скорость движения створки. Лучшие оснащаются клапанами, сдерживающими движение полотна. Створка начинает плавное движение, а при достижении угла закрытия 15 градусов дотягивается до полного закрытия с определенным усилием.

Дополнительное усилие необходимо для преодоления противодействия сопротивления воздуха, уплотнителя и защелок.

Преимущества, получаемые от установки, следующие:

• Дверь закрывается сама. Нет необходимости толкать и поворачивать ручку.
• Увеличение теплоизоляции. Чем быстрее закроется дверь, тем меньше будут потери тела.
• Бесшумность. Грохот отсутствует почти полностью. Такая дверь никому не мешают отдыхать, ни слишком старым, ни совсем молодым.
• Плавность хода. Это обеспечивает удобство пользования. Дверь удобно как закрывать, так и открывать.
• Снижение износа коробки и замков. Защелки соприкасаются с накладками с малым усилием, а плотно испытывает меньшую нагрузку.

Отсутствие ударных нагрузок существенно увеличивает срок службы компонентов дверной системы.

Типы доводчиков

Ассортимент изделий, представленных в продаже, велик и разнообразен. Как по конструкции, таки по стоимости. Даже вариантов дизайна и внешней отделки встречается несколько десятков.

В целом выпускаемые сегодня доводчики можно разделить на четыре большие группы:

• Накладные. Крепятся снаружи полотна. Основная масса конструктивных элементов открыта для доступа.
• Скрытые или встраиваемый. Частично встраивается в раму, пол или дверь. Основная конструкция устройства крепится к коробке, а рычаг фиксируется на полотне.
• Напольные. Изделия крепятся к полу.

Конструкция используется чаще для стеклянных межкомнатных дверей.

По принципу функционирования доводчики бывают:

• Скользящие рычажные. Часть механизма является скрытой, а рычаг перемещается в специальном пазу при движении створки.
• Коленные. Относятся к открытому типу. Рычаг имеет складное устройство. Две оси, соединенные между собой, сгибаются при повороте створки.

Кроме этого, современные модели могут иметь следующие конструктивные разновидности:

• Зубчатые. В механизме использован принцип сжатия пружины тягой, перемещаемой по реечному механизму.
• Кулачковые. В конструкции имеется кулачок с особым профилем, поворот которого сжимает пружину в той или иной степени.

Особенности основных разновидностей

Накладные доводчики межкомнатных дверей являются одними из самых бюджетных и чаще всего встречаются в магазинах и прочих общественных местах. Как правило, имеют зубчатый привод или скользящий кулачковый стрежень.

Скрытые, называемые еще рамочными, лучше всего подходят для межкомнатных дверей. Основной вид конструкции – скользящий рычаг. Отличаются скромными габаритами, позволяющими встраивать такие изделия в верхний торец полотна. В этом случае корпус и механизм почти не видимы и не портят вид дверной конструкции.

Сложность установки заключается в необходимости тщательных замеров расстояний между коробкой и полотном и обеспечения соосности в случае изделия с удерживающим механизмом.

Напольные доводчики тоже можно отнести к скрытому типу, просто располагаются они на полу. Конструкция включает ось, соединенную с пружиной и полотном. Такой доводчик одновременно фиксирует створку в дверном проеме и может устанавливаться на массивные двери (весом до 300 кг).

Магнитный механизм скрытого типа всегда лучше, чем доводчик с удержанием в определенном положении. Он удобнее в пользовании и в меньшей степени портит внешний вид межкомнатных дверей.

Особенности выбора

Доводчики межкомнатных дверей должны иметь достаточную для ваших дверей силу. При выборе на этот момент необходимо уделять внимание. Зная вес и габариты полотна, всегда можно найти подходящий вариант. Чем тяжелее дверь, тем мощнее должен быть ее доводчик.

Чаще всего доводчик устанавливается в верхней части межкомнатных дверей. Если есть возможность врезки, выбирается скрытый вариант с магнитным механизмом. Для раздвижных межкомнатных конструкций выбирается гидромеханический доводчик скрытого типа.

Выбирая доводчик, рекомендуется обращать внимание на его другие технические характеристики. Информацию можно почерпнуть в паспорте изделия. Лучшие способны функционировать в диапазоне температур от -40 до +70 градусов.

Неправильно выбранный класс магнитного механизма (их семь) приведет к его преждевременному износу и низкой функциональности. Слабый магнит не сможет надежно удерживать тяжелую створку.

Также стоит обратить внимание на внешний вид или дизайн. Доводчик, как и остальная фурнитура, должны быть выполнены в едином с интерьером квартиры стиле. Как правило, производители межкомнатных дверей предлагают покупателям доводчики еще на стадии выбора. Можно сразу включить в заказать и доводчики. В этом случае их качество и функциональность будут точно соответствовать требуемым параметрам.

Специалисты рекомендуют покупать доводчики в специализированных магазинах. Лучше непосредственно от производителя. Квалифицированная консультация помогает избежать последующих проблем.

Доводчики высокого качества, произведенные с соблюдением всех современных стандартов, рассчитаны на очень длительный срок эксплуатации (до 500 тысяч циклов открытия-закрытия).

Нюансы монтажа и настройки

Установить простой накладной доводчик проще простого. Монтаж скрытого выполнить сложнее – нужны специальные навыки, инструмент и сноровка.

Как правило, комплект изделия включает:

• Корпус с механизмом.
• Рычажную тягу.
• Крепежные элементы.
• Схему.

Схема монтажа описывает допустимые варианты установки. При ее наличии установка легко проводится своими силами. Делается это в таком порядке:

• Первым делом выполняется разметка. Это самый сложный вопрос, особенно, если ставится скрытый доводчик. Работать нужно с мыслью в голове «семь раз отмерь, один раз отрежь».
• Затем просверливаются отверстия под крепеж и делаются вырезы под корпус, если осуществляется врезка в полотно.
• Крепится корпус с механизмом. Все вырезы делаются строго по размерам.

На видео можно ознакомиться с установкой:

• Крепится рычажная тяга. Как правило, две ее части соединяются достаточно длинной резьбой. Таким образом, общая длина может меняться. В соответствии с ней будет меняться угол открытия. Его можно отрегулировать вплоть до 90 градусов.

После монтажа осуществляется регулировка изделия. Для этого на корпусе устройства предусмотрены два винта. Первый отвечает за скорость, а второй – за угол поворота двери. Делается это очень осторожно с проверкой после каждого пол оборота.

При условии правильной настройки доводчики межкомнатных дверей служат очень долго, а обращение с дверьми превращается в сплошное удовольствие.

В ходе эксплуатации рекомендуется следить за нагрузкой на устройство и его состоянием. Чтобы доводчики проявили все свои преимущества, монтаж должен быть проведен точно и грамотно. Рекомендуется привлекать мастеров-специалистов.

golddveri.ru

Скрытые доводчики для межкомнатных дверей: принцип действия

Многие люди представляют доводчик большим блоком, который устанавливается сверху двери Но это далеко не так. Сегодня существует множество разных доводчиков. Они разные по виду крепления, принципу, методика работ. Производители дверей рекомендуют скрытые дверные доводчики полотен.

Доводчик скрытой установки

Понятие дверного доводчика, методика действий

Скрытый доводчик – решение для полотен, которые подходят для людей, забывающих закрывать дверь, не любящих дверное хлопанье. Это конструкция, предназначенная для автоматичного закрывания дверных полотен. Такие устройства прекрасное решение для офисных дверей, которые вечно хлопают и беспокоят постоянные сквозняки.

Доводчик имеет простой принцип: открыли, прошли, толкнули полотно, и двери закрылись сами. От сильных ударов полотна о стенку может разбиться стекло, посыпаться штукатурка, разломаться дверная конструкция. Дабы избежать таких проблем используют доводчики. Дверные устройства представлены рядом механизмов, закрывающих двери автоматично, тихо.

Устройство действует по правилу пружин, которые прячутся в корпусе. Он может выполнять дополнительные функции: удерживать в каком-то положении, закрывать полотно, предохранять его от ударов, держать разные габариты дверей, разную массу. Современные механизмы подвергаются регулировке: выставляется скорость закрывания, сила, необходимая для открывания створок.

Скрытые дверные доводчики

Механизмы бывают 4 типов: напольные, накладные, специализированные, скрытые. Если нужно сделать механизм невидимым или другой вид установить нет возможности, используют скрытые. Такие устройства подразделяют на 2 типа: механизм, имеющий стержень, скрытая петля.

Скользящий вид доводчика

Устройство со скользящей штангой

Первый вид устройства — обычные верхние доводчики, имеют компактные размеры. Весь механизм скрывается внутри дверной коробки, в дверной створке.

Скользящий стержень находится во всех типах дверных доводчиков. Он качественней, надежней, долговечней петельной системы. Он прост в монтаже.

Стержень действует как в накладном виде. Отличием является – размер, метод установки. Основание устройства монтируют на торце створки, на дверном коробе сверху. Затем детали стержнем соединяются.

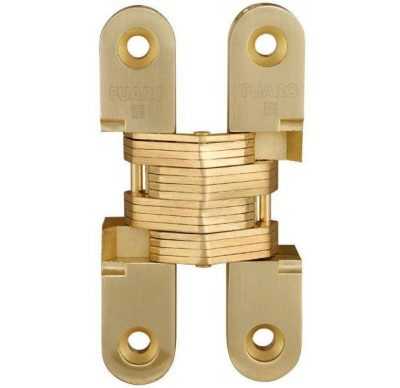

Скрытые петли

Второй вид – незаметное, миниатюрное устройство. Механизм полностью прячется в корпус петли, в результате ее действия замедляется процесс закрывания дверей.

Скрытые петли

Такие модели практичны, перспективны. Маленькие, врезные механизмы скрываются в створке, закрывающей ее. Чтобы их установить, не надо сверлить коробки, двери, откосы. Делаются отверстия для шурупов, куда устанавливаются петли. Полотно двери подвергаются минимальным повреждением при монтировании скрытых механизмов. Этот вариант подходит для межкомнатных дверей, а не для входных полотен.

Важно! Дверная петля наряду с положительными характеристиками имеет конструктивные характерные черты, недостатки.

Установка несет определенные недостатки:

• их нельзя устанавливать на массивную дверь;
• у них малый рабочий срок эксплуатации из-за миниатюрности;
• петли требовательны к установке дверного полотна.

Если принято решение устанавливать скрытые дверные доводчики, то надо скрупулезно отнестись к монтированию дверей, выверив все особенности. Если эти нюансы не учитывать, то в квартирах петли-доводчики отлично подходят для использования.

Свойства установки доводчика

Конструкции устанавливают до монтирования двери или потом. Разница состоит в удобстве монтажа, что обусловлено использованием таких инструментов: дрель, фреза, с которыми удобно, легко работать, врезать механизм до монтирования дверной конструкции.

Монтаж скрытого доводчика связан с трудностями определения места крепления устройства. Главное правильно врезать, но нужно и рассчитать месторасположения механизма в торце блока дверей. Чтобы не допустить ошибку, тщательно изучают инструкцию производителя механизма и строго ей следуют.

Устанавливают механизм, имеющий скользящий стержень двояким способом: если толщина коробочного бруса позволяет, то корпус устройства устанавливают в нем, а выборку проводят ручным фрезером.

Важно! До установки убеждаются в наличии требуемого места для размещения механизма. Зазор меж коробом, дверью должен быть достаточным.

Чаще размещают в торец полотна. Это обусловлено удобством работы на снятой с петель двери. Поэтому этот вид доводчиков для человеческого глаза незаметен. Устанавливая петли, обращают внимание на угол наклона: при большой величине угла дверь самостоятельно закрывается.

Технология монтажа

Чтобы верно поставить устройство с рычагом, придерживаются четких правил действий:

• Проверяется наличие в комплекте необходимых деталей. Должны присутствовать рычаг, крепеж, механизм доводчика, шаблон монтирования системы.
• Используя предложенную схему, скотчем крепят шаблон на двери в закрытом виде. Сквозь рисунок сверлятся отверстия.

Отверстия для креплений

• Проводится сборка механизма: крепят рычаг на коробе дверного блока, устанавливают доводчик, проводят соединение частей винтом. Далее доводчик для скрытой установки монтируют непосредственно на двери, поэтому его местоположение должно соответствующее.
• Регулирование тяги. Совмещают отверстия доводчика с просверленными местами на двери. При этом регулировочные винты направляются по направлению к дверным петлям.
• Механизм закрепляют к двери. Когда система сильно держит дверное полотно, слабо держит, то все исправляется регулировкой устройства.

Установка скрытого доводчика

Регулировка доводчика

Установив устройство проверяют правильность его работы. Для этого открывают дверь, проверяют, как она открывается, закрывается. Когда все сделано правильно, дверь закрывается медленно, плавно, бесшумно. Если скорость закрывания/открывания створки не отвечает ожиданиям, то проводят регулировку.

Процесс регулировки прост. Он сводится к завинчиванию, отвинчиванию винтов (болтов), ослабляющих или усиливающих действие гидравлики цилиндра, пружины.

Снимают защитную крышку коробки доводчика, где находятся болты. Один болтик регулирует скорость всей системы, а другой отвечает за быстроту «дохлопа», движения дверного полотна. Если закручивать левый болтик против движения часовой стрелки, то увеличивается скорость движения. Правым болтиком регулируют открывание, закрывание дверей. Для легкого открывания поворачивают болтик против движения часовой стрелки.

Регулировка врезной петли доводчика проводится путем поворачивания по очереди шурупов до достижения нужной вертикали.

Регулировку проводят при монтировании механизма, при изменении температуры. Летом (в жару), зимой, у системы происходят сбои, и требует регулировки. Осуществляя регулировку, не желательно поворачивать болтики больше, чем 2 оборота, помогать механизму механическими усилиями, удерживать двери в открытом состоянии без фиксатора. Если придерживаться советов, то все пройдет успешно.

Как проводится установка скрытого доводчика:

Вконтакте

Facebook

Twitter

Google+

Проголосовали более 0 раз, средняя оценка

mezhdveri.ru

Доводчик для межкомнатных дверей

Особую популярность сегодня приобретают доводчики для межкомнатных дверей. Если ранее в качестве элемента автоматического закрытия дверной створки применялись обычная стальная пружина, которая захлопывала с размаху дверь, или резиновая лента повышенной прочности, то в настоящее время они отличаются разнообразным устройством и функциональностью.

Конструкция современных доводчиков

Конечно, современные системы автоматического закрывания дверей разительно отличаются от своих предшественников. В первую очередь их использование позволяет закрывать дверь практически бесшумно. Также они защищают дверное полотно от ударов и повреждений. А данный нюанс крайне важен для конструкций, которые имеют стеклянные вставки. Помимо этого, отдельные модели современных доводчиков могут удерживать дверное полотно в определенном угле некоторое время, что крайне важно для дверных полотен, установленных в офисах или общественных помещениях. Можно в отдельных моделях даже задавать размер усилия, которое необходимо для полного закрывания двери.

Виды доводчиков

Как понятно из типа конструкции, доводчики имеют широкий спектр применения – они могут использовать помещениях абсолютно любого назначения, в том числе в доме или квартире.

От того какой применяется основной структурный компонент доводчики бывают различных видов:

• Со скользящим внутренним стержневым устройством.
• С зубчатой системой привода.

То есть все различие между данными типами выступает в системе пружинного механизма, который в нем находится.

Так у доводчиков, где в основе располагается скользящий внутренний стержень, основное усилие, необходимое для захлопывания дверного полотна, осуществляется посредством передачи от шестерни к рычагу. При этом механизм достаточно защищен от возможных внешних подтверждений, поскольку он заключен в герметичный непроницаемый корпус, наполненный специальным техническим маслом. За счет этого достигается плавность хода и возможность осуществлять регулировку прикладываемого усилия.

В доводчиках, которые оснащены зубчатым приводом схема несколько иная. Шестерня передвигается от пружины к рычагу по зубчатому штифту. Отметим, что такие конструкции не принято применять для обустройства межкомнатных дверей, поскольку они предназначены для более тяжелых дверных полотен.

Какие бывают доводчики для межкомнатных дверей

Для межкомнатных дверей существует множество вариантов обустройства дверного полотна с автоматическим закрыванием:

Данный вид сегодня приобрел особую популярность для дверей в квартирах. Основным преимуществом моделей является маленький размер, который позволяет его врезать сверху двери. По этой причине дверь внешне будет выглядеть целой и монолитной.

• Петли – доводчики.

Такие устройства появились на рынке не так давно. Несомненным преимуществом является то, что они внешне они схожи с обычными петлями и поэтому не требует специальных манипуляций для монтажа на уже установленную дверь. Единственным отличием от стандартных петель выступает их больший размер и внутреннее устройство.

Стоит отметить, что данный вид имеет достаточно много недостатков. К ним относятся сложный монтаж, не особо длительный срок эксплуатации, невозможность выдерживать большой вес двери и слабое усилие для закрывания. По этой причине такие петли могут устанавливаться на небольшие, а главное легкие двери.

• Доводчики напольного устройства.

Сфера применения данного вида – это маятниковые двери и так называемые двери – качели, которые открываются в любую сторону и не имеют фактически дверной коробки. Обычно их монтируют в помещениях с организованной торговлей, поскольку они отличаются длительным рабочим ресурсом и могут выдерживать большую нагрузку. По своей структуре доводчик данного типа имеет шток с особой пружиной, позволяющий вернуть полотно в начальную точку. Отдельные модели оснащены гидравликой, что позволяет регулировать плавность хода двери. Как следует из названия, монтируются они ближе к полу.

В квартирах или домах такие конструкции применяются, только если этого требует интерьер. Обычно они не применяются.

• Специальные варианты доводчиков для особых конструкций.

Принцип работы таких конструкций схож с теми, которые активно сегодня используются при изготовлении обычной мебели.

То есть основной задачей их выступает значительное снижение удара при процессе эксплуатации двери. По конструкции – это стержень с достаточно стандартным пружинным механизмом.

Как необходимо устанавливать доводчики

Важно заметить, что установка доводчика в квартирах или домах во многом зависит от того, какое направление имеет движение дверь. Например, если предполагается, что дверь будет открываться в противоположном направлении от себя, то доводчик лучше монтировать на верхний брус под потолком. В иной ситуации монтаж производится на створку двери, а рычаг монтируется к притолоку. Рассмотри особенности монтажа отдельных типов.

Так, скрытые доводчики могут быть установлены по-разному.

Может быть монтаж вверху или непосредственно в самом дверном полотне. Вверху монтаж осуществляется только в ситуации, когда потолочный брусок имеет достаточную ширину. Чаще всего его размещают в самой двери, поскольку это удобней для проведения работ по его установке.

При самостоятельном монтаже могут возникнуть проблемы, связанные с расчетом необходимого для него пространства вверху двери. В такой ситуации нужно четко следовать инструкции, которая в обязательном порядке прикладывается производителем к изделию.

При монтаже петлей доводчика важно понимать, что они проще устанавливаются в ситуации, когда короб двери немного наклонен. Но в тоже время если наклон будет слишком сильным, то это может стать причиной того, что дверь будет самопроизвольно закрываться и без него.

Ну и последним вариантом, который нужно рассмотреть является установка доводчиков для дверных массивов с раздвижными полотнами. Для монтажа потребуется подготовка специального отверстия дрелью в торце двери.

Существенным нюансом таких моделей является то, что штифты торчат после установки. Это может привести к тому, что за них легко зацепится и повредить механизм.

Таким образом, можно говорить о том, что доводчики на двери сегодня имеют широкое применение в различных сферах жизнедеятельности. Для установки такого механизма в межкомнатных дверях стоит четко следовать инструкции компании – производителя и производить точные замеры. В случае возникновения проблем, стоит отказаться от самостоятельной установки.

prodvery.com

Как выбрать доводчик для двери. Виды и описание преимуществ

Из статьи Вы узнаете:

Издавна люди старались сделать двери в своем жилище так, чтобы они сами закрывались плавно и бесшумно. Не всегда получалось так, как хотелось. Поэтому умельцы стремились усовершенствовать этот механизм. От простого камня пришли к специальному приспособлению, которое назвали доводчиком.

Если человек решил поставить такое устройство на свою дверь, то стоит изучить этот механизм и особенности его регулирования. Установить доводчик не сложно, однако есть свои тонкости и нюансы.

Суть самого механизма доводчика заключается в том, что он значительно снижает нагрузку на крепления двери, что в свою очередь оберегает ее от износа и повреждения. Устанавливаются они не только на наружные двери, но и на внутренние, гаражные и другие.

Виды доводчиков

Устанавливается механизм как с внутренней стороны двери, так и с наружной. Для наружной двери доводчик лучше установить внутри дома, так как из-за негативных погодных условий механизм может быстро выйти из строя.

Согласно стандартной схеме установки, доводчик крепится на полотно двери. Сам рычаг монтируется к дверной коробке. Установка также зависит от того, как расположены петли, как открывается дверь. Если дверь открывается вовнутрь, то рычаг крепится непосредственно к брусу дверной коробки, а сам механизм располагается на двери. Если дверь открывается вовне, то здесь все наоборот – рычаг монтируется на полотно двери, а механизм к притолоке.

Конструкция дверного доводчика на рычажной тяге

Наиболее популярный товар – механизм доводчика со скользящей тягой. Такие дверные изделия обладают привлекательным дизайном, который не нарушает гармонии общего интерьера помещения. Также данное устройство можно дополнить электромагнитным фиксатором и даже пожарным сигнализатором. Часто эти доводчики имеют эластичный ограничитель, который контролирует их работу, задавая определенный угол раскрытия двери. Существуют и универсальные модели. Они имеют скользящую канальную тягу, которая позволяет устанавливать механизм с обеих сторон двери.

Одним из главных условий покупки хорошего доводчика, является способность изделия осуществлять регулировку движения двери. Возможность подобной регулировки полностью зависит от момента инерции, создаваемого дверью. Существует даже стандарт, определяющий данный показатель: EN 1154.

Механизмы подобного рода по усилию, необходимому для их закрывания делятся на несколько классов – от 1 до 7 (EN1–EN7). Последние классы применяются в массивных входных дверях, первые – в межкомнатных, имеющих небольшую удельную массу.

Следует отметить, что существуют доводчики, конструкция которых предусматривает изменение усилия открывания двери. Класс таких доводчиков обозначается «плавающий», например, EN 1–3 или EN 4–6.

Отличаются дверные доводчики также по способу установки. Они бывают:

• накладные;
• напольные;
• рамные;
• скрытые.

Накладной способ установки подразумевает крепление механизма устройства поверх дверной коробки. Иногда он вставляется сразу в петли двери. Этот способ – самый простой. Напольный доводчик устанавливается заранее во время ремонта, и после завершения всех работ становится недоступным. Рамные отличаются от напольных лишь тем, что их крепление осуществляется к дверной раме.

Самый сложный способ установки – это скрытый. Здесь нужно иметь достаточно опыта, так как потребуется готовить полости с помощью фрезера.
Часто накладной дверной доводчик сопровождается подробной инструкцией к установке. Если следовать четкому алгоритму действия, то проблем с установкой не возникнет. Однако, как бы просто это ни было, перед установкой нужно убедиться, что дверь находится в рабочем состоянии. Если есть проблемы или поломки, их нужно устранить.

Как выбрать доводчик

Подбирается доводящий механизм исходя из размеров и массы двери – это правило при подборе необходимого экземпляра надо неукоснительно соблюдать. В инструкции, прилагаемой к устройствам подобного типа, в большинстве случаев указывается таблица подходящего класса мощности.

Основные правила выбора дверного доводчика следующие:

1. В зависимости от массы створки. Чем она больше, тем мощнее модель доводчика потребуются.
2. Если усилия, прилагающие одним устройством недостаточны для обеспечения качественного закрывания двери, то допускается совмещение сразу двух доводящих механизмов.
3. Если ширина дверного полотна превышает величину 1,6 метра, то применение доводчика лишено смысла – его правильная работа не гарантируется.
4. По возможности обращать внимание на скорость закрывания и скорость захлопывания двери. Обе величины определяются визуально. При этом термин «захлопывание» обозначает прохождение створкой последней стадии траектории движения.
5. Торможение открывания. Установка моделей, наделенных такой функцией, особенно будет уместна в зданиях, при посещении которых определенный процент посетителей пытается открывать дверь путем прикладывания чрезмерной силы. Функция торможения необходима для того, чтобы дверь не получила повреждение при ударе о стену.
6. Задержка закрывания. Наличие этой функции позволяет человеку беспрепятственно пройти в случае, например, когда его руки заняты сумками.
7. Фиксация открытой створки. Для домашнего использования не требуется.

Сегодняшние доводчики зачастую совмещают в себе несколько вышеперечисленных функций, а также возможность регулировки. Это отражается и на цене изделия – она становится несколько выше.

Краткая инструкция по установке

1. Прежде всего нужно определить место, куда будет установлено доводящее устройство, а также выбрать схему установки.
2. Шаблон доводчика приклеивается к месту на двери или притолоке.
3. Отмечаются точки отверстий, которые необходимо просверлить для будущего крепления. Обычно это 4 отверстия для самого механизма и 2 для рычага.
4. В первую очередь монтируется рычаг. После этого крепится сам механизм доводчика.
5. После того, как все части установлены, производится коррекция длины рычага. Сам рычаг обязательно должен располагаться перпендикулярно полотну двери.

Все необходимые детали для крепления продаются вместе с механизмом, поэтому нет необходимости покупать их отдельно. Важно только четко следовать инструкции, и тогда проблем с установкой доводчика не возникнет.

Необходимо также знать, как правильно регулировать работу механизма. Устройство располагает специальными регулирующими винтами. Они задают скорость движения дверного полотна и имеют два режима. Первые режим предполагает скорость закрывания двери от 180 до 15 градусов, а второй — от 15 до 0. Для того чтобы выбрать наиболее оптимальные вариант, винты поворачивают либо вдоль, либо против нарезки. Однако не стоит слишком усердствовать. Корректируется скорость с помощью винтов очень легко. Два и более оборота винтов могут привести к повреждению всего механизма, а также выпадению винтов и утечке масла.

Иногда дверные доводчики могут быть дополнены специальными функциями, такими как демпфер, фиксатор двери в открытом режиме, механизм, который затягивает закрывание двери и так далее.

После того как дверной доводчик установлен и дверь эффективно функционирует, останется только правильно соблюдать правила эксплуатации. Нельзя допускать ненужных перегрузок, а также следить за тем, чтобы никто не пытался хлопать дверью. Таким образом, и дверь, и устройство смогут прослужить очень долгое время и для многих поколений.

vse-pro-dveri.com

Дверные доводчики: разновидности и сферы применения

В этой статье рассмотрим:
Дверные доводчики: общие сведения
Накладные доводчики и их разновидности
Напольные доводчики: их устройство и применение
Доводчики скрытой установки: два вида для межкомнатных дверей
Специализированные доводчики: зачем нужны

Согласитесь, далеко не каждый человек считает целесообразным контролировать процесс закрывания дверей – открыл, прошел и бросил, а там как получится, и не важно, разобьется при этом стекло или даже развалится полстены, если речь идет о входных металлических дверях. Именно для таких людей были разработаны всевозможные дверные доводчики, о которых и пойдет речь в этой статье, в которой вместе с сайтом dveridoma.net мы изучим разновидности этих механизмов и их особенности.

Как выбрать доводчик для дверей

Дверные доводчики: общие сведения

С дверными доводчиками люди знакомы уже давно – их изначальный вариант представлял собой обыкновенную пружину, натянутую между коробкой и полотном. В задачи этого механизма входило удерживать двери в закрытом положении. О недостатках таких допотопных доводчиков много говорить не приходится – они закрывают дверь с хлопком, интенсивность которого зависит от силы пружины и в некоторых случаях может приносить даже неприятности в виде разбитых стекол. Но времена меняются, механизмы усовершенствуются, и современный автоматический доводчик дверей позволяет закрыть дверь тихо и без ударов.

Как же устроены такие доводчики? В их работу заложен принцип все той же пружины, которая теперь не остается на виду, а прячется в отдельный корпус, в качестве которого может выступать даже дверной навес. Но и это еще не все – современные инженеры также наделили эти устройства дополнительными возможностями. Теперь доводчики могут не только плавно и без удара закрывать любые по массе и габаритам двери, но и удерживать их в определенном положении, а также предохранять дверь от удара о преграду. Кроме того, современные доводчики дверей позволяют регулировать скорость и усилие их закрывания.

И это еще не все! Подходя к вопросу разнообразия таких устройств, следует заметить, что на сегодняшний день имеются различные виды дверных доводчиков для каждого типа дверей. Все они разделяются на три большие группы – накладные доводчики, встраиваемые и напольные. На это необходимо обращать внимание, подходя к вопросу, как выбрать доводчики для дверей?

Виды дверных доводчиков

Накладные доводчики и их разновидности

Этот вид доводчиков знаком практически каждому – их устанавливают на дверях магазинов и других общественных зданий, где отсутствует швейцар и имеется необходимость держать двери закрытыми. Это самые дешевые механизмы, которые по конструкции и принципу установки могут разделяться на доводчики с зубчатым приводом и доводчики со скользящим стержнем.

1. Механизмы с зубчатым приводом. Эти доводчики для межкомнатных дверей не используются. Их основное назначение – следить за тяжелыми входными дверями. Этому самым лучшим образом способствует их механизм, который передает движение посредством шестерни или зубчатого штифта от пружины к рычагу (тяги доводчика). Это простая и надежная конструкция, благодаря чему она получила свое распространение.
2. Доводчик со скользящим стержнем. Менее используемая модель автоматического закрывания дверей, хотя по многим параметрам она превосходит первый вариант. Она меньше по размерам и, как утверждают производители, намного надежнее. Конструктивно она состоит из кулачкового стержня, который приводит в движение пружину и двух поршней, отвечающих за открывание и торможение полотна. Если вы ищете доводчик для металлической двери, то лучше механизма вам не найти, особенно если речь идет о входе в квартиру или в дом, где эстетические качества изделия имеют немаловажное значение.

   Накладной доводчик фото

Напольные доводчики: их устройство и применение

В некотором роде их можно отнести к скрытым доводчикам, так как они практически не заметны, и в большинстве случаев их совмещают с навесами особой конструкции, которые применяются при установке стеклянных дверей и дверей качелей, открывающихся в обе стороны. Именно для них используются подобные механизмы, которые можно разделить на доводчики для стеклянных дверей и обычных полотен. Их часто можно встретить на дверях в торговых комплексах, где стеклянными перегородками отделяют разные магазины.

Напольный доводчик фото

Устроены подобные механизмы достаточно просто – они имеют вал вращения, одна сторона которого соединена с пружиной, а другая с крепежным элементом двери. Получается так, что дверь крепится именно на оси доводчика, который одновременно играет роль дверных навесов. Данная конструкция позволяет устанавливать такие доводчики на двери массой до 300кг. Но вместе с этим она имеет и массу ограничений по применению.

Как устанавливаются напольные дверные доводчики, вы можете посмотреть в видео.

Доводчики скрытой установки: два вида для межкомнатных дверей

К этому типу дверных устройств можно отнести два вида доводчиков – это петли-доводчики для дверей и скрытый механизм со скользящим стержнем.

• Петли с доводчиком для дверей – это самое миниатюрное устройство, позволяющее держать двери закрытыми. В большинстве случаев такой тип доводчиков используется для межкомнатных дверей небольшой массы. Кроме того, в качестве недостатков можно отметить капризность в установке (между парой таких навесов должна быть четкая соосность и никаких отклонений от центра двери), а также небольшой рабочий ресурс, который обусловлен, опять же, миниатюрностью изделия.
• Скрытые доводчики со скользящим стержнем. В принципе, они практически ничем не отличаются от накладных доводчиков со скользящим стержнем – разница между ними заключается в размерах и врезном принципе установки. Одна их часть помещается в верхнем торце двери, а другая, по которой скользит стержень, на верхней части дверной коробки.

Если выбирать между двумя этими типами доводчиков для межкомнатных дверей, то лучше отдать предпочтение второму – они долговечнее и, соответственно, надежнее, к тому же не портят внешний вид дверей.

Доводчик скрытой установки фото

Специализированные доводчики: зачем нужны

К этой категории механизмов относят доводчики для раздвижных дверей, в том числе и для дверей шкафов купе. По сути, это те же стержневые мебельные доводчики, которые используются для предотвращения ударов мебельных дверок – разница между ними заключается в создаваемом первоначальном усилии. Врезаются они либо в саму раздвижную дверь, либо в коробку, которая служит упором для дверей такой конструкции. Устанавливаются такие доводчики элементарно просто – в торце двери или в дверной коробке (желательно вверху или внизу) сверлятся отверстия соответствующего диаметра, в которые вставляются доводчики. Их недостатком являются торчащие штифты, за которые человек может зацепиться – упасть, конечно, не упадете, но доводчик сломается.

Доводчик для раздвижных дверей фото

В завершение этой темы хочу сказать, что все дверные доводчики классифицируются в зависимости от ширины дверного полотна, на которое они могут устанавливаться, а также их веса. В зависимости от этого их разделяют на 7 классов (максимальная ширина полотна/предельно допустимый вес полотна):

1. 750мм/20кг
2. 850мм/40кг
3. 950мм/60кг
4. 110мм/80кг
5. 1250мм/100кг
6. 1400мм/120кг
7. 1600мм/160кг

Эти нюансы нужно учитывать при выборе дверного доводчика и равняться необходимо на максимальный параметр. К примеру, если дверное полотно имеет ширину 900мм, а его вес составляет 100кг, то следует выбирать дверные доводчики пятого класса.

dveridoma.net
