Содержание
Продукция — Tesa
Морозостойкие доводчики
Существуют специализированные уличные модели доводчиков, которые предназначены для эксплуатации в условиях низких российских температур. Все профессиональные модели доводчиков TESA можно устанавливать на улице: СТ3000, СТ4500, СТ5000, ТЕХ14, ТЕХ26. Линейка стандартных и коммерческих доводчиков была испытана в РОСТЕСТе (протокол температурных испытаний № 321-262 от 04.02.2012г), что дает основание утверждать, что следующие модели также являются морозостойкими: СТ803, СТ845, CT50F, СТ1800, СТ2500.
Доводчики для специализированных учреждений (учреждения здравоохранения, детские сады и т.д.)
Доводчик с кулачковым механизмом
Доводчик с кулачковым механизмом CAM MOTION- идеальное решение для дверей высокой проходимости и для специализированных учреждений (пожилые люди, дети, люди с ограниченными возможностями). Кулачковый механизм в доводчике- механизм, разработанный специально для доводчиков со скользящей тягой, который позволяет достигать высшего уровня эффективности и комфорта. Кулачковый механизм уменьшает усилие открывания сразу после начала открытия двери. Доводчики с кулачковым механизмом универсальны. Благодаря симметрии кулачкового механизма доводчики могут быть установлены любым способом (стандартная, реверсивная или инвертированная установка). Модели доводчиков с кулачковым механизмом: СТ4500, СТ5000, TEX14, TEX26.

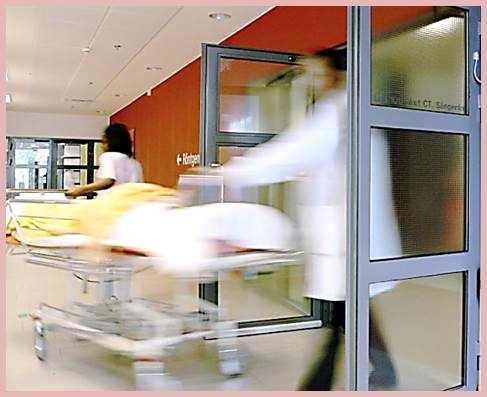

Доводчики с функцией задержки закрывания
Еще одна полезная функция для учреждений здравоохранения- это доводчики с функцией задержки закрывания. Регулируемая задержка закрывания — (delayed action) позволяет замедлить закрывания двери на углах от 120° до 70°. Это позволяет беспрепятственно пронести габаритные грузы или прокатить медицинскую тележку. Задержку закрывания можно отрегулировать отдельным регулировочным винтом в диапазоне от нескольких секунд до 5 минут.
Доводчики для дверей с повышенными требованиями к эстетике или для дверей, представляющих историческую или архитектурную ценность
Доводчики скрытой установки сконструированы для установки внутрь дверного полотна. Доводчики скрытой установки при закрытой двери полностью скрыты, отсутствует видимый рычаг, что делает их популярными для установки на разных типах дверях. Модели скрытых доводчиков TESA: TEB700, TEX14, TEX26
Доводчик для супертяжелых дверей
Доводчик TESA CT5700 со скользящей тягой не имеет аналогов на рынке и предназначен для установки на супертяжелые двери весом до 400 кг Подробности см. в разделе «Доводчики со скользящей тягой»
Доводчики для противопожарных дверей
Минимальные требования к доводчикам были стандартизованы в 1996 году стандартом EN1154, который в 2002 году был обновлен. В настоящее время большинство европейских стран требуют наличия сертификата EN1154 для доводчика каждой противопожарной двери, включенной в план пожарной эвакуации. Именно поэтому сертифицированные доводчики, маркированные CE играют центральную роль в противопожарной защите здания. В России не существует обязательного требования устанавливать на противопожарные двери специальные противопожарные доводчики, поскольку отдельно фурнитура не сертифицируется на противопожарность, а сертификат получает противопожарная дверь в комплекте с фурнитурой. Однако, TESA уделяет сертификации особое внимание и не стремится соответствовать только неким минимальным стандартам, помня что от этого зависят человеческие жизни. Напротив, основополагающим направлением компании является разработка продуктов маркированных CE. Модели доводчиков TESA, имеющих противопожарный сертификат: СТ1800, СТ2500, СТ3000, СТ4500, СТ5000, СТ5700, TEB700, CTSU200, CTSU300
Доводчик с функцией свободного движения
Следование правилам пожарной безопасности и максимальное удобство соединены в модели СТ3000LE. Доводчики СT3000LE рекомендованы к установке в домах престарелых, детских садах и большинстве медицинских учреждений.
Доводчик оснащен электрогидравлическим клапаном, который способен блокировать внутреннюю жидкость. Выбрав соответствующий рычаг, можно использовать функцию свободного движения или удержания двери в открытом положении. Регулируемый размер EN3-6 с рычагом BN3000 или BLE3000, регулируемый размер EN3-4 с направляющими GD300F или GLE300F.
Функция свободного движения
Дверь открывается с небольшим усилием только при первом открывании, далее дверь будет свободно качаться без какого-либо воздействия доводчика. Открытие двери не требует никаких усилий. Если источник питания отключается, например, при включении противопожарной сигнализации, доводчик начинает работать в обычном механическом режиме и закрывает дверь, находящуюся в открытом состоянии.
Функция удержания в открытом положении
Дверь может быть открыта в любом положении (ми.70 градусов)и оставаться открытой. При необходимости увеличить угол открытия двери, дверь должна быть просто открыта на больший угол, например, 180 градусов. Если источник питания отключается, например, при включении противопожарной сигнализации, доводчик начинает работать в обычном механическом режиме и закрывает дверь, находящуюся в открытом состоянии.
Направляющие
Существуют направляющие для установки на двустворчатые двери для доводчиков со скользящими тягами CT4500-CT5000, также для врезных моделей ТЕХ14 и ТЕХ26. Эти координаторы позволяют последовательно закрывать створки двери. Первая дверь для закрытия- пассивная створка, в то время как активная защищена от закрытия специальным механизмом защиты, пока пассивная створка не будет полностью закрыта. Модели координаторов: GD25SC (для доводчиков со скользящей тягой). Модели направляющих для одностворчатых дверей GD15EM, а также для двустворчатых дверей- GD25EM1, GD25EM2 (для доводчиков со скользящей тягой), GD2XEM1, GD2XEM1 (для скрытых доводчиков) оснащены интегрированной электромеханической функцией удержания двери в открытом положении. Эта направляющая может быть соединена с пожарной сигнализацией, поэтому дверь будет неизменно закрыта в случае огня, в то время как она остается в открытом положении в обычное время (активная створка или обе створки).
Универсальный доводчик дверной Smartec ST-DC036 с усилием закрытия EN3-EN6
Механический реечный доводчик ST-DC036 предназначен для плавного закрытия двери и гарантированного срабатывания запирающего устройства. Он позволяет регулировать усилие встроенной пружины в пределах 18-54 Нм (EN3-EN6), благодаря чему такой доводчик дверной можно устанавливать на створки шириной 950-1400 мм и весом от 60 до 120 кг. При необходимости, ST-DC036 можно оборудовать тормозом открывания, блокиратором открытого положения и замедлителем закрытия дверного полотна. Кроме того, он имеет силуминовый корпус, не подверженный коррозии, а его тяги дверей отличаются высокой механической прочностью. Несмотря на то, что доводчики не являются управляемыми устройствами, их обязательно устанавливают на двери, контролируемые СКУД, т.к. они обеспечивают закрытие двери и гарантированное срабатывание замка, что влияет, на эффективность работы системы контроля доступа в целом. Главным параметром, характеризующим дверной доводчик, является его мощность или момент закрытия. Поэтому при выборе такого устройства необходимо учитывать вес и ширину дверного полотна. Чем тяжелее дверь и шире створка, тем мощнее должен быть доводчик. Поскольку у ST-DC036 есть возможность настройки усилия пружины, его можно устанавливать на двери с шириной от 950 до 1400 мм и массой от 60 до 120 кг. Помимо плавного закрытия створки, доводчик уменьшает ударные нагрузки на дверные конструкции и продлевает срок эксплуатации запирающих устройств. Область применения ST-DC036 не ограничивается только рамками СКУД – доводчик дверной обеспечивает постоянство температуры в помещении, экономит энергию, защищает людей от внешнего шума и проникновения дыма при возникновении пожаров. Принцип работы реечной конструкции При открывании двери, усилие через складной рычаг передается на зубчатое колесо, которое, с помощью зубчатой рейки, приводит в поступательное движение поршень, сжимающий пружину. За счет чего доводчик накапливает энергию для последующего закрытия двери. В дополнении к этому, внутреннее пространство устройства заполнено маслом, которое при сжатии пружины перетекает через отверстие в поршне в направлении, противоположном сжатию. Когда дверной доводчик начинает возвращать створку в закрытое положение, масло перетекает обратно по возвратным каналам и обеспечивает плавность движения дверного полотна. Для настройки скорости перетекания масла и, соответственно, закрывания двери, каналы снабжены специальными регулировочными клапанами.
Наличие моделей с тормозом открывания/закрывания двери В случае необходимости, можно заказать доводчики ST-DC036 с дополнительными опциями — тормозом открытия или замедлителем закрытия двери. Тормоз открытия (BC – Back Check) активен в диапазоне углов открытия двери от 80° до 180° и предотвращает ее резкое открывание, например, при сильном ветре или сквозняке. Поэтому доводчик дверной с тормозом открытия рекомендуется устанавливать на наружные двери. Замедлитель закрытия (DA — Delay Action) снижает скорость закрытия створки на больших углах ее открытия (свыше 70°). Реечные доводчики с замедлителем закрытия устанавливаются, как правило, на внутренние двери, которые должны находиться в открытом положении дольше обычного. Возможность установки ST-DC036 на правые и левые двери Реечные доводчики этой серии могут устанавливаться как на обычные легкие межкомнатные двери, так и на более тяжелые наружные, а также на двери специального назначения. Они не имеют в своей конструкции электромеханических или магнитных частей и надежно работают со сплошными дверными полотнами, а также с распашными, стеклянными и профильными. При этом доводчик дверной ST-DC036 универсален и быстро монтируется как на правые, так и на левые двери. Его простая и надежная конструкция обеспечивает не менее 1 000 000 циклов открытия/закрытия. Соответствие ST-DC036 стандартам EN3 — EN6
Европейский стандарт EN1154 разделяет доводчики на 7 классов (от EN1 до EN7), определяющих момент вращения (Нм) двери заданной ширины и веса. При этом дверные доводчики 1 класса (EN1) устанавливаются на легкие и узкие створки, а устройства 7 класса (EN7) – на широкие и тяжелые. Для обычных наружных и внутренних дверей используются, как правило, закрывающие механизмы 2-5 классов. ST-DC036 соответствует стандартам EN3 — EN6 и может устанавливаться практически на любые двери. Технические характеристики на дверной доводчик Smartec ST-DC036
Основные технические характеристики и цены на дверные доводчики ST-DC036, а также другие дверные устройства марки Smartec, приведены в подразделе «доводчики дверные» каталога оборудования для СКУД. Для получения дополнительной информации на ST-DC036 и другое оборудование Smartec для систем контроля доступа, обращайтесь по эл. почте [email protected] или по телефонам: (495) 787–3342, 937–9057 в отдел продаж компании «АРМО-Системы», являющейся эксклюзивным дистрибьютором устройств Smartec в России и странах СНГ, либо в офисы дилеров Smartec.
Дверной доводчик TS83 DORMA (корпус доводчика, без рычага) для дверей весом до 120 кг с амортизатором открывания и регулируемым усилием закрывания EN 3-6
Доводчик с «умным» амортизатором открывания (backcheck) –BC/ÖD Благодаря инновационной конструкции встроенный гидравлический демпфер при резком открытии двери на угол, больший 70°, оказывает сопротивление пропорционально ускорению дверного полотна. Если же дверь открывается медленно, без рывков, то амортизатор открывания практически не чувствуется, и дверь открывается без лишних усилий. Тем не менее, если дверь открывают резко, небрежно, то в таком случае демпфер срабатывает соответствующе. И если полотно по каким-то причинам – намеренно или случайно, в результате порывов сильного ветра резко открывается, то амортизатор открывания отреагирует в полной мере, тем самым защитит стену и дверную створку от повреждения. Если функция демпфера не нужна, тогда можно отключить ее. 1 Саморегулируемый амортизатор открывания (backcheck) 2 Регулируемая скорость закрывания в диапазоне 180° – 15° 3 Регулируемая скорость закрывания в диапазоне 15° – 0° 4 Регулируемый рычагом дохлопДоводчик с фиксацией в открытом положении (ФОП)Не подходит для противопожарных дверей.1 Диапазон фиксации в открытом положении При использовании доводчика TS 83 с рычагом ФОП дверь может удерживаться в открытом положении при определенном угле (максимально до 150°). Что особенно удобно, пользователь может легко включить или отключить функцию фиксации в открытом положении, нажав переключатель положений на самом рычаге.Доводчик с задержкой закрывания – модель BC/ÖD + DC/SV Данная модель с функцией задержки закрывания позволяет замедлить закрытие двери в регулируемом диапазоне от 180° до 70°, позволяя людям с ограниченными физическими возможностями, матерям с колясками и людям с багажом или громоздкими предметами пройти сквозь дверь без сложностей. Также данной моделью можно укомплектовывать противопожарные двери.
Доводчик TS-4000S для входных дверей с задержкой закрывания на 30 секунд.
В нашей стране повсеместно уже не первый год реализуется программа «Доступная среда». За это время был разработан и введён в действие СНиП 35-01-2001 «ДОСТУПНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ ДЛЯ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ». 26 декабря 2014 года был утвержден новый Перечень национальных стандартов обязательных требований к зданиям и сооружениям, которые должны соблюдаться всеми проектными организациями и контролироваться экспертизой всех уровней. В этот перечень в качестве обязательного к применению вошел Свод правил № 59 «Доступность зданий и сооружений для маломобильных групп населения». Работа над перечнем длилась около пяти лет, поэтому был такой период, когда своды правил по доступности зданий и сооружений были установлены, но никто не отвечал за обязательность их применения. С 1 июля 2015 года, новый перечень вступил в силу, государственная и негосударственная экспертиза зданий и сооружений не будут принимать к рассмотрению проекты по строительству любых общедоступных сооружений, в которых не соблюдены требования, содержащиеся в Своде правил №59. Также Правительством РФ рекомендовано всем органам исполнительной власти, выдающим разрешения на ввод объектов в эксплуатацию не выдавать разрешения, если объект не соответствует СП № 59. В свою очередь, ГАСН (Государственный архитектурно-строительный надзор) рекомендовано проверять объекты на соответствие данным требованиям. В частности, в данном СП № 59 про входные группы указано, что целесообразно их делать автоматическими: распашными или раздвижными. При невозможности установления автоматических приводов на двери необходимо на всех путях передвижения инвалидов устанавливать двери, которые обеспечивают задержку закрывания не менее 5 сек. И указано, что двери должны быть с доводчиком. Здесь и возникает много споров как трактовать данное требование. Мы будем исходить из правильного понимания задержки закрывания, а именно – дверь должна замедлять движение в диапазоне от 120⁰ до 70⁰ градусов. Мы можем слышать от наших покупателей или от тех, кто торгует доводчиками, что замедление на 5 сек. Обеспечивается регулировкой скорости закрытия. Что совершенно неправильно, т.к. инвалид не может проехать на коляске через дверь, открытую менее чем 90 градусов, любой доводчик без функции задержки закрытия, как бы там не регулировали скорость на первом участке, закроет дверь за время, установленное стандарте EN 1154. Исходя из вышеуказанной информации, мы рекомендуем устанавливать на двери доводчики GEZE TS 4000 S с интегрированным механизмом задержки закрытия в диапазоне 120⁰-70⁰ градусов. Во-первых, они обеспечивают замедление закрытия до 30 секунд, что полностью соответствует требованиям. Во-вторых, цена на данный доводчик ниже, чем у конкурентов DORMA, ABLOY, TESA и т.п. В-третьих, они в наличии на складе. Свойства продукта GEZE TS 4000 S: Регулируемое усилие дожима соответственно силе закрывания EN 1-6 Стандартный монтаж на дверном полотне/со стороны петель Визуальная индикация силы закрывания Демпфирование открывания и независящая от температуры скорость закрывания могут регулироваться спереди Регулирование дохлопа производится рычажной тягой Предохранительный клапан в направлении открывания и в направлении закрывания. Область применения GEZE TS 4000 S : Для дверей с упором и шириной дверной створки до 1400 мм (сила закрывания 1-6) Для дверей с правым и левым упором возможно применение без перенастройки Для противопожарных дверей Для дверей, предназначенных для прохождения маломобильных групп населения.
Вопросы по доводчикам
Мы отвечаем на Ваши наиболее часто встречающиеся вопросы по доводчикам. Многолетний опыт работы позволяет ответить более детально при консультации специалистов. Если Вы не нашли нужный Вам ответ — свяжитесь с нами и наши менеджеры помогут Вам разобраться со всеми вопросами: +7 (812) 324-18-22, +7 (812) 983-18-19, +7 (962) 726-77-80 1. Что такое доводчик? Это устройство для плавного закрывания двери. 2. Зачем нужен доводчик? Доводчик это неотъемлемая часть любой системы контроля доступа. Каждая противопожарная дверь должна иметь механизм самозакрывания. Доводчик также необходим на входных дверях в здании: его применение позволяет экономить тепло зимой и холодный воздух, например от кондиционера, летом. 3. Какие доводчики у Вас есть? У нас представлены доводчики всех ведущих брендов. 4. Какое качество у доводчиков Tesa? Доводчики для дверей Tesa произведены в Испании, имеют высокое качество и приемлемую цену. 5. Как можно получить образцы? Наша компания готова предоставить образцы продукции за минимальную стоимость товара. 6. Какая гарантия на доводчики? На все европейские бренды гарантия 2 года, на доводчики KDC — до 5 лет. 7. Какая гарантия на доводчики KDC? Стандартная гарантия на доводчики для дверей KDC при заключении договора составляет 3 года и при дополнительной оплаты гарантия увеличивается до 5 лет. 8. Срок службы доводчиков? Стандартный срок службы доводчика — 500 000 циклов закрытия и открытия. 9. Можно ли красить дверной доводчик? Доводчик можно красить из баллончика, но качество покраски будет низкое, порошковая покраска не допускается. 10. Можно ли отремонтировать доводчик? В дверном доводчике можно заменить штангу, остальные элементы не подлежат замене или ремонту. 11. Вы занимаетесь установкой доводчиков? Да, наши монтажники смогут установить любое оборудование в короткие сроки. 12. Как крепить доводчик? При помощи комплекта крепежа (идет с доводчиком) и специальным установочным шаблоном. 13. Какой доводчик поставить на двери с высокой проходимостью? Максимальную проходимость можно обеспечить применением маятниковых дверей с напольными доводчиками. 14. Какой доводчик можно ставить на противопожарную дверь? Доводчик, который имеет необходимые характеристики (масса, ширина полотна и т.д.). Например, все доводчики TESA имеют сертификат для установки на противопожарные двери. 15. Как поставить доводчик верхнего расположения на стеклянную дверь? Для установки используется специальная монтажная пластина, которая крепится на стекло. 16. Как выполняется регулировка дверного доводчика? Скорость закрывания двери и дохлоп регулируется при помощи регулировочных винтов. Усилие при помощи перемещения тела доводчика по дверному полотну. 17. Что следует учесть при покупке дверного доводчика? При покупке нужно точно определить соответствие изделия по следующим параметрам и требованиям: * ширину и вес двери; * внутренняя или наружная; * материал двери. 18. Какой диапазон рабочих температур доводчиков? Доводчики бывают для внутренних и внешних дверей. Доводчики для внешних дверей имеют специальное морозостойкое масло, работающее при низких температурах. К примеру, доводчики KDC работают при температурах от -45 до +50 С. 19. Варианты окраски доводчика? Стандартные цвета доводчика — это белый, серый и коричневый. По желанию заказчика можно произвести окраску в любой оттенок по каталогу RAL, что позволяет сделать доводчики совершенно незаметными в интерьере. 20. Как происходит замена брака? Замена бракованного товара происходит в соответствии с инструкцией по браку. 21. Сколько раз в году следует регулировать доводчик? Как минимум 2 раза, т.к. для нормальной работы доводчика необходимо проводить сезонную регулировку: весной уменьшать скорость закрывания двери, а осенью увеличивать скорость закрывания двери. Это связано с температурным изменением вязкости масла, дверь либо быстро и с грохотом захлопывается, либо закрывается очень медленно. В первом случае могут пострадать люди, и разрушается входная группа, во втором случае масло из доводчиков выдавливают при принудительном закрывании двери. 22. В каких доводчиках предусмотрен ветровой тормоз «back check»? Ветровой тормоз «back check» предусмотрен на доводчиках TESA CT 2500, 2700, 2800, 3000, 2000D; GEZE TS -2000V, 4000, -5000; DORMA TS 93, 83,73V, BTS 80, -75V 23. Каким доводчиком можно заменить доводчик DORMA TS 77? TESA CT 500, CT 50F, KDC 700. 24. Какой доводчик следует приобретать для двери, которую время от времени необходимо держать открытой? С функцией Hold Open , например, CT 1001, 1801, 2501, 2700 (c тягой BN 3001), 3000 (с тягой BR3001), 2000D( с модулем MR 2000) GEZE TS-1500 (опция), -2000V; BOXER; DORMA TS 68, -71,-72, -73, -83, BTS 75V, -84, -60. 25. Почему на узкие и легкие двери не следует ставить слишком мощные доводчики? Для открывания дверей в этом случае необходимо будет прикладывать очень большие усилия. 26. В каких доводчиках регулируемая задержка закрывания delayed action;? Задержка закрывания delayed action; предусмотрена в доводчиках TESA CT 3000, CT 500C26, DORMA TS 93S, TS 83 (опция), BTS 80, GEZE TS 4000 S. 27. Можно ли ставить доводчик с регулируемой задержкой закрывания delayed action; на двери с большой проходимостью? Нельзя, т.к. при прохождении через подобные двери возможно столкновение с нею на этапе закрывания. 28. Какие технические особенности доводчика серии KDC 700 увеличивают срок службы самого механизма доводчика? Закаленный, увеличенный в диаметре, осевой вал. 29. Какие технические особенности доводчика серии KDC 700 и его штанги существенно замедляют процесс износа и тем самым увеличивают срок службы штанги? Закаленная, с квадратным сечением, втулка на основном рычаге в месте соединения штанги с валом доводчика. 30. Какие технические особенности доводчика серии KDC 700 минимизируют вероятность течи масла и риск неправильной регулировки работы доводчика? Двойной сальник производства BUSAK (Германия), латунные регулировочные винты и наличие на них стопора. 31. Какие опции от ООО «КДС» обеспечивают привлекательность доводчиков KDC для потребителей? Для постоянных клиентов, прошедших бесплатное обучение и получивших «Сертификат квалификации», осуществляющих закупку доводчиков KDC не менее одного раза в квартал, срок гарантии увеличивается до 3-х лет квартал (вместо стандартного срока гарантии 1 год). 32. Какие доводчики следует ставить на противопожарные двери? Большинство европейских стран требуют наличие сертификата EN 1154 (1996 г., обновлен в 2002 г.) для каждой противопожарной двери, включенной в план пожарной эвакуации. Поэтому сертифицированные доводчики, маркированные СЕ, являются необходимым элементом системы противопожарной защиты здания, например, TESA CT1800, CT2500, CT3000, CT2000D, CT4500, CT5000; DORMA TS 93, TS 83, TS 73V, BTS 80, GEZE TS 4000. В настоящий момент в России отсутствует технический регламент, и нет четких требований к доводчикам для данных целей, поэтому следует отталкиваться от характеристик двери (масса двери, ширина полотна и т.д.). 33. Каким доводчиком можно заменить напольный доводчик DORMA BTS 60? Это доводчик KDC FSP 60 или доводчик GMT H 555. 34. Каким доводчиком можно заменить доводчик DORMA TS 90/3? Это доводчик TESA CT2000D или GEZE TS 1500. 35. Каким доводчиком можно заменить доводчик DORMA TS 92/2-4? Это доводчик GEZE TS 4000G. 36. Каким доводчиком можно заменить доводчик DORMA TS 93/5-7? Это доводчик GEZE TS 5000/2-6. 37. Какие варианты установки доводчика на дверь? Классический доводчик можно установить на дверь двумя способами:
a. Корпус доводчика устанавливается на полотно двери со стороны петель или
b. Корпус доводчика устанавливается на коробку двери с противоположной петлям стороны.
При этом сторона закрывания двери значения не имеет. Доводчик устанавливается согласно приложенной к нему монтажной схеме. Ось рычага смещена к петлям. 38. Почему кулачковый доводчик стоит непропорционально больше его мощности? Абсолютное большинство доводчиков, на сегодняшний день производится по технологии шестерня-рейка. Эту технологию можно считать классической, поскольку с момента ее создания инженером по фамилии Блаунт прошло уже более 100 лет. DORMA создала в середине 80-х дверной доводчик поверхностного монтажа принципиально новой конструкции. В основе его лежит сердцевидный кулачек переменного радиуса. При открывании двери на 30˚ усилие, необходимое для открывания, падает более чем в два раза, и становится в два раза легче открывать. Данная технология была разработана специально для применения со скользящим каналом, поскольку применение скользящего канала с классической технологией «шестерня-рейка» уменьшает усилие доводчика в два раза (максимальное составляет EN3). 39. Для каких дверей подходят встроенные дверные доводчики? Встроенные дверные доводчики подходят для обычных и маятниковых дверей. Доводчики скрытой установки устанавливаются внутрь полотна двери в паз, сделанный с торца двери сверху или сбоку со стороны петель. Для этого дверь должна иметь соответствующую толщину, как правило, не менее 40 мм. Не видны при закрытой двери. 40. Какие аксессуары могут понадобится для установки доводчика? Двери могут быть выполнены из массива дерева, из металлического или ПВХ профиля, из стального листа, из цельного листа стекла. Некоторые из этих типов дверей требуют дополнительных аксессуаров для монтажа доводчика. В некоторых случаях, несмотря на все возможные варианты установки, геометрия сечения дверной коробки или предпочтения заказчика не позволяют установить доводчик без дополнительных аксессуаров.
Такими аксессуарами для корпуса доводчика являются:
— монтажная пластина
— пластина для крепления на цельностеклянную дверь
— угловая пластина
— подвесная пластина
Для скользящего канала:
— монтажная пластина
— угловая пластина.
Как работает функция фиксации в доводчиках / Техническая поддержка / НОРА-М
В ассортименте доводчиков для дверей НОРА-М есть модели с встроенной функцией фиксации двери в открытом положении. Каким образом это работает – при открывании двери на определенный угол (как правило, от 90 градусов) доводчик фиксирует дверь, и не закрывает ее. Для того, чтобы дверь закрылась, ее необходимо потянуть в сторону закрывания, и довести до того угла, с которого начинает работать функция фиксации – и далее доводчик сам закроет дверь. Доводчики с фиксацией представлены в ассортименте НОРА-М двумя моделями: 2S-F – доводчик для легких дверей от 25 до 50 кг; 3S-F бол. – доводчик для межкомнатных и входных дверей весом от 50 до 80 кг. Наименование моделей расшифровывается следующим образом:
2, 3 – обозначение модели доводчика;
S – серия дверных доводчиков НОРА-М;
F – функция фиксации;
бол. – означает большой рычаг с регулируемой длиной от 260 до 330 мм.
Следует сразу отметить, что фиксация двери не обязательно происходит именно на угле 90 градусов. В данном случае срабатывание фиксации – строго индивидуально, и зависит от положения корпуса доводчика относительно петель. Кратко – чем дальше от петель, тем меньше будет угол фиксации. И наоборот. Сфера применения таких доводчиков достаточно широка. Функция фиксации в доводчиках изначально была разработана для учреждений социальной сферы: помещений больниц, детских садов, учебных заведений. На сегодняшний день такие доводчики можно встретить во многих других местах. Это функциональные и надежные изделия, незаменимые в общественных помещениях с высокой проходимостью – в кинотеатрах, на спортивных стадионах, торговых центрах, и также на входных дверях в жилые помещения (особенно на входе с грузовыми лифтами). Для предприятий сферы торговли доводчики с фиксацией оказались очень удобны для разгрузки товара. Таким образом, доводчики НОРА-М с функцией фиксации – это: Удобно – позволяет без каких-либо усилий и манипуляций пронести через дверь крупногабаритные вещи, провезти детскую коляску, пройти группе человек; Комфортно – эти доводчики очень удобно использовать для проветривания помещений, что незаменимо в школах, детских садах и пр.; Безопасно – использование доводчика с фиксацией абсолютно безопасно. Надежно – доводчики сертифицированы согласно требованиям технических регламентов российских ГОСТ. Доводчики поставляются в широкой цветовой гамме — белый, серый, серебро, бронза, коричневый и черный. Гарантия на обе модели составляет 5 лет. Посмотрите, как работает доводчик с функцией фиксации в нашем видео: Можно ли ставить доводчики с фиксацией на противопожарную дверь? Ряд производителей, которые изготавливают доводчики с фиксацией, утверждают, что их можно устанавливать на противопожарные двери. Однако это не соответствует истине. Дело в том, что в требованиях российского ГОСТ Р 56177-2014, в приложении Б «Требования к доводчикам, предназначенным для использования в конструкциях противопожарных/противодымных дверей» , пункт Б.2 гласит «В доводчиках не допускается устройство фиксации в отдельном положении, если оно не является электрическим блокирующим устройством». Поэтому, если требуется доводчик на противопожарную дверь, выбирайте нужную модель из ассортимента доводчиков без фиксации. Для получения индивидуальной технической консультации, отправьте, пожалуйста, запрос через форму
Существуют специализированные уличные модели доводчиков, которые предназначены для эксплуатации в условиях низких российских температур. Все профессиональные модели доводчиков TESA можно устанавливать на улице: СТ3000, СТ4500, СТ5000, ТЕХ14, ТЕХ26. Линейка стандартных и коммерческих доводчиков была испытана в РОСТЕСТе (протокол температурных испытаний № 321-262 от 04.02.2012г), что дает основание утверждать, что следующие модели также являются морозостойкими: СТ803, СТ845, CT50F, СТ1800, СТ2500.
Еще одна полезная функция для учреждений здравоохранения- это доводчики с функцией задержки закрывания. Регулируемая задержка закрывания — (delayed action) позволяет замедлить закрывания двери на углах от 120° до 70°. Это позволяет беспрепятственно пронести габаритные грузы или прокатить медицинскую тележку. Задержку закрывания можно отрегулировать отдельным регулировочным винтом в диапазоне от нескольких секунд до 5 минут.
Следование правилам пожарной безопасности и максимальное удобство соединены в модели СТ3000LE. Доводчики СT3000LE рекомендованы к установке в домах престарелых, детских садах и большинстве медицинских учреждений.
Доводчик оснащен электрогидравлическим клапаном, который способен блокировать внутреннюю жидкость. Выбрав соответствующий рычаг, можно использовать функцию свободного движения или удержания двери в открытом положении. Регулируемый размер EN3-6 с рычагом BN3000 или BLE3000, регулируемый размер EN3-4 с направляющими GD300F или GLE300F.

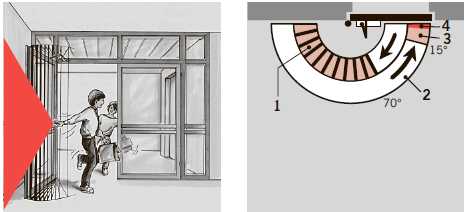

1 Саморегулируемый амортизатор открывания (backcheck) 2 Регулируемая скорость закрывания в диапазоне 180° – 15° 3 Регулируемая скорость закрывания в диапазоне 15° – 0° 4 Регулируемый рычагом дохлоп
