Доводчик уличный дверной – усиленные пневматические механизмы для входной двери. Как правильно поставить торцевое устройство на улице?

Содержание

установка своими руками, инструкция, регулировка, ремонт доводчика, если вытекло масло » VeryDveri.ru

Доводчик устанавливают на входные двери в магазины и офисы, на двери подъездов с домофонами, на калитки частных домов. С наличием данного устройства створка двери плавно, бесшумно и плотно прикрывается, защищая помещение от сквозняков. Какие бывают доводчики? Как установить морозостойкий доводчик для уличных дверей своими руками? В обзоре – подробная инструкция по установке, технология регулировки и своевременного ремонта доводчика.

Виды и принципы действия доводящего механизма

Доводчик состоит из металлического корпуса, в котором находится крепкая и мощная и крепкая пружина, сжимающаяся под действием поршня. Стальная пружина заключена в емкость с машинным маслом, поэтому она медленно разжимается, когда масло перемещается в другую емкость по специальным каналам.

Доводчики работают при температуре от -50 до +50 градусов

По принципу действия доводчики бывают:

  • гидравлическими. На них легко можно фиксировать и менять силу и скорость захлопывания створки. Морозостойкие, подходят для дверей и калиток с малой интенсивностью движения;
  • пневматическими. Их можно устанавливать на входных дверях и уличных калитках с повышенной интенсивностью движения. Способны функционировать при температуре от 50° мороза, до 50° тепла;

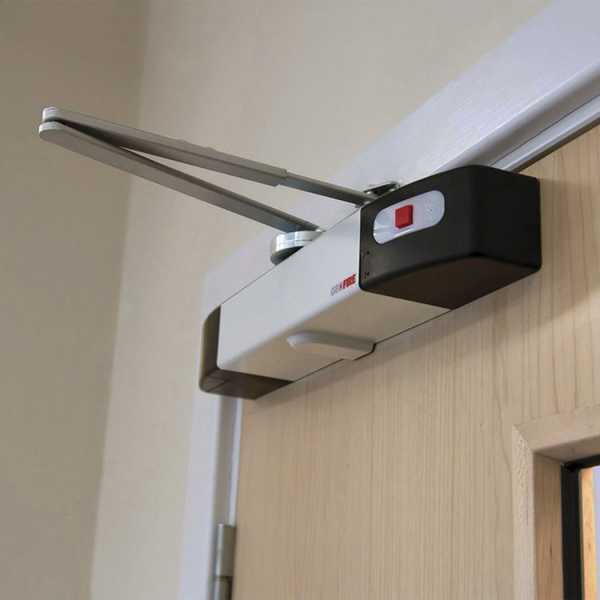

  • электрическими. Обеспечивают плавное бесконтактное открывание и закрывание. Для приведения дверного полотна в движение нужно нажать на кнопку, что очень удобно. Продаются в сочетании с замками, выдерживают перепады температур. Единственный минус – доводчик требует наличия бесперебойного питания.

Внимание! Скорость закрывания двери напрямую зависит от скорости перетекания машинного масла.

По способу установки  делятся на:

  • накладные, устанавливаемые на створку, раму или петли;
  • напольные, которые монтируются до установки двери;
  • скрытые, спрятанные в полости двери или коробки.

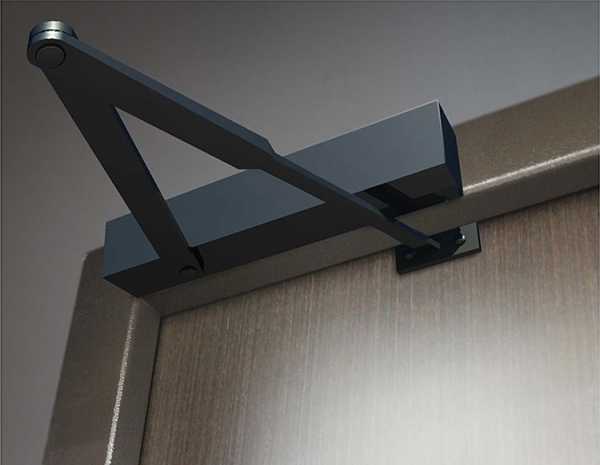

Чаще всего устанавливают накладные доводчики на верхнюю часть полотна.

Доводчики чаще всего устанавливаются на верхнюю часть двери или ворот

Характеристики, влияющие на выбор доводчика

Кажется, что достаточно купить самую мощную или дорогую модель, и все будет в порядке, но это не всегда так. При выборе лучше обратить внимание на основные характеристики. Ведь от них будет зависеть качество работы механизма.

  • доводчик должен соответствовать массе дверного полотна;
  • для уличных дверей подойдут только морозостойкие устройства с дополнительным пространством для незамерзающего масла;
  • чем больше ресурс работы доводчика, тем лучше. Но с увеличением ресурса увеличивается стоимость изделия.

Еще один важный момент – наличие гарантийного обслуживания, что очень удобно в начальный период использования механизма.

Установка на входную дверь

На двери, выходящей на улицу, следует зафиксировать доводчик изнутри. Так он будет защищен от воздействия атмосферных осадков и перепадов температур. Если такой возможности нет, то следует приобрести мощный морозостойкий механизм и устанавливать его там, где удобно.

На воротах и снаружи уличных дверей устанавливаются морозостойкие модели доводчиков

Совет. Если дверь открывает внутрь (на себя) то аксессуар фиксируют на верхнюю часть створки со стороны петель. Если наружу (от себя), то механизм монтируют на коробку, а его рычаг – на дверную створку.

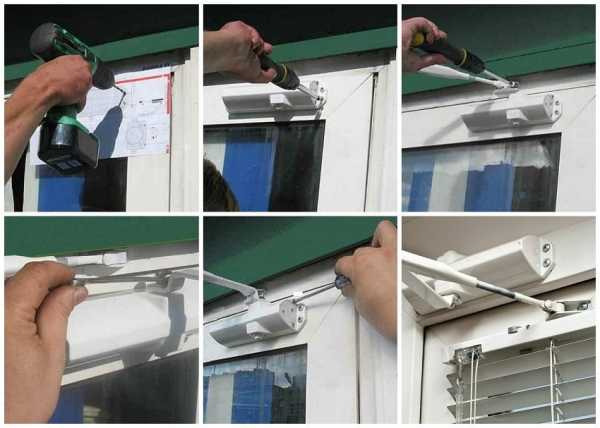

Пошаговая инструкция:

  1. Приобрести механизм, соответствующий весу и ширине вашей двери.
  2. Выбрать тип монтажа.
  3. С помощью монтажной схемы, их комплекта разметить места крепления. Для этого шаблон нужно приложить к двери или приклеить скотчем и через него отметить нужные точки.
  4. Просверлить дрелью отверстия в полотне и в раме.
  5. Зафиксировать корпус устройства и рычаг саморезами.
  6. Соединить основную и ответную часть рычага винтом из комплекта.
  7. Отрегулировать рычаг по длине. Он должен быть перпендикулярен закрытой створке.

После установки следует приступить к регулировке дверного доводчика.

Доводчики необходимо выбирать с гарантийным обслуживанием

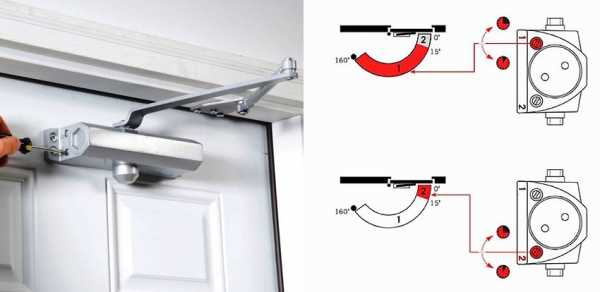

Правила и особенности регулировки доводящего механизма

Когда основной механизм и тяга соединены, осталось отрегулировать скорость и силу закрывания дверного плотна. Это делается при помощи двух регулировочных винтов:

  1. Открыть ось доводчика, отвинтив декоративный колпачок.
  2. Первый винт повернуть на оборот от 180 до 15°.
  3. Второй винт прокрутить на оборот от 15° до 0.

Обычно одного поворота вдоль или против нарезки вполне достаточно.

Внимание! Если вы перестараетесь, два поворота винта могут привести к поломке, например, к выпадению винта, сопровождающегося утечкой масла.

Последний этап регулировки – проверка работы двери. Если скорость открывания и качество прижима утраивает, следует установить колпачок обратно на ось.

В случае поломки доводчики чаще всего меняются, а не ремонтируются

Самостоятельный ремонт доводчика

При серьезных поломках проще купить новый механизм, чем отремонтировать старый, ведь устройство компактно и чаще всего не предназначено для замены деталей. Однако, с маленькими неисправностями можно справиться самостоятельно.

В зимний период может повредиться корпус, что вызовет утечку масляного состава. В таком случае дверь будет шумно и резко захлопываться, т.е. механизм будет работать, как обычная дверная пружина.

Этапы ремонта:

  1. Найти место утечки.
  2. Оценить масштаб поломки. Если трещина маленькая, то ремонт возможен. Если отверстие велико, и через него вытекло много масла, то лучше приобрести новый механизм.
  3. В случае ремонтопригодности нужно заклеить отверстие герметиком.
  4. Затем следует дозаправить доводчик амортизаторной жидкостью или синтетическим моторным маслом. Для этого выкрутить регулировочные винты, и закапать масло в образовавшиеся отверстия.

С установкой доводчика справится даже начинающий мастер

С установкой и обслуживанием доводчика может справится неопытный мастер. Дверь будет работать в заданном режиме, если соблюдать все условия эксплуатации, например, не притормаживать створку руками и не захлопывать ее привычным способом.

Установка доводчика на дверь — видео

Facebook

Twitter

Вконтакте

Google+

verydveri.ru

Уличный доводчик для двери: установка, регулировка

Доводчик – это устройство, обеспечивающее плавное закрытие дверного полотна. Свою работу механизм выполняет автоматически за счёт сдавливания пружины, лежащей в его основе. По мере прекращения давления на дверь спираль расправляется и возвращает её в исходное положение.

Типы доводчиков и принцип действия

 Дверные механизмы имеют собственную классификацию, поскольку различаются по видам, способу монтажа и прикладываемому усилию.

По типу установки уличные доводчики для дверей подразделяются на три вида:

  1. Верхние, которые крепятся к верхней части створки.
  2. Напольные, монтируемые в пол.
  3. Скрытые, закрепляемые внутри рамы.
    Скрытый доводчик для двери
    Верхний доводчик для двери
    Напольный доводчик для двери

Усилие тяги механизма подлежит измерению по нормативу EN 1154. По уровню нагрузки устройство попадает в диапазон EN1 – EN7. Пользуются этими критериями так: для широких тяжёлых створок покупают доводчик с наибольшим значением EN. И наоборот, узкое облегчённое полотно требует закрывающего механизма с маленькими показателями. Существуют варианты универсальных устройств, где после букв стоит диапазон регулировки усилия. Обходятся такие модели недёшево, но свою работу они выполняют лучше.

Кроме того, ассортимент доводчиков для уличных дверей классифицируется по типам:

  • Шарнирные с 2-коленной тягой – долговечный рычажный вариант, недостатком которого является низкий уровень защиты от хулиганов. При расположении на наружных дверях его нетрудно испортить.
  • Напольные доводчики. Этот вариант подходит маятниковым дверям и полотнам с односторонним открытием. Устройство остаётся невидимым, но функционирует исправно.

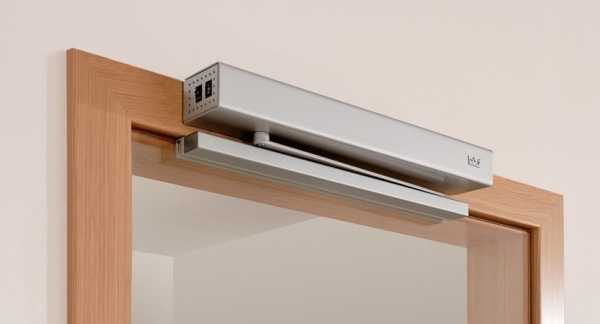

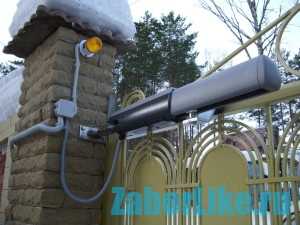

  • Автоматические закрывающие механизмы. Прижимное усилие передаётся посредством скольжения рычага по каналу. «Автоматика» считается лучшим устройством для наружных дверей. Для качественной работы его рекомендуется оснастить магнитным фиксатором.

    Варианты установки доводчиков

Принцип действия доводчиков одинаков. В процессе открытия двери движущаяся шестерня направляет усилие на зубчатую рейку, которая находится в металлическом цилиндре. Рейка провоцирует движение поршня, который в свою очередь толкает пружину и сжимает её. Пока перемещается поршень, масло перетекает между камерами, оказывает сопротивление и замедляет ход дверного полотна.

В момент исчезновения давления спираль разжимается и толкает поршень обратно. Масло вновь перемещается между частями механизма, в результате чего захлопывание замедляется и полотно примыкает к каркасу плавно.

Таким образом, на скорость движения двери и усилие влияют несколько факторов:

  • Мощность пружины.
  • Лёгкость хода шестерни.
  • Плавность и быстрота движения рейки и поршня.
  • Степень вязкости масла. При зимних отрицательных температурах усиливается вязкость вещества, отчего оно хуже перетекает. В жаркую погоду текучесть повышается, и двери закрываются слишком быстро.

Чтобы уличный доводчик на дверях работал исправно, его следует регулировать ежесезонно. Меняющаяся вязкость масла – основная причина наладочных работ.

Как выбрать доводчик для двери

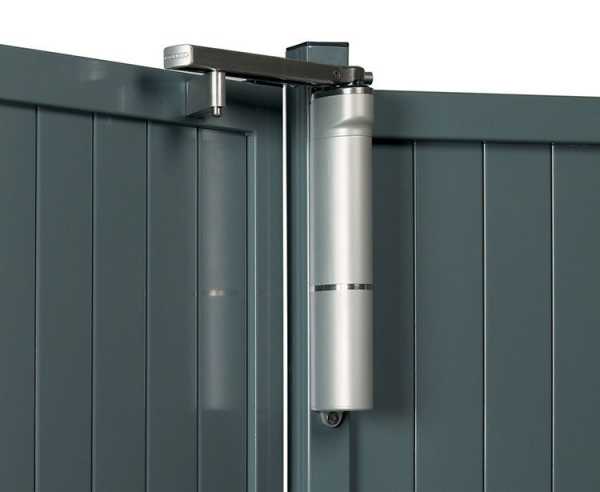

Навесной доводчик для калитки

Прежде чем отправляться за покупкой закрывающего механизма, хозяин должен определиться с его критериями. Европейским стандартом EN 1154 установлено 7 градаций доводчиков, определённых по величине закрывающего усилия. Как упоминалось выше, подбираются они на основании массы дверного полотна и его размеров.

Используем сетку стандартов следующим образом. Если ширина нашего полотна составляет 900 мм, а весит – 70 кг, с закрывающими функциями лучше всего справится доводчик размера EN-4. Для удобства пользования некоторые производители механизмов разработали диапазон возможностей. С какой величиной усилия ставить доводчик, хозяин решит, опираясь на особенности монтажа.

При покупке уличного доводчика для двери рекомендуем брать модель, максимально подходящую входной группе. Заниженные характеристики чреваты ранним выходом механизма из рабочего состояния. Преувеличение параметров также недопустимо – оно создаст трудности с открытием дверей.

Если понравившаяся модель подходит вам по градациям EN, уточните у продавца возможность уличной эксплуатации. Непереносимость устройством перепадов температур говорит о непригодности его наружного использования. Всё дело в масле, меняющем вязкость в разных условиях. Допустимый диапазон температур прописан в техпаспорте изделия.

Таблица подбора класса доводчика в зависимости от веса и ширины полотна

Советуем сразу оценивать функционал модели. Стандартные регулировки многих устройств, а именно изменение силы спирали, скорости движения и усилия закрывания полотна, находятся в секторе 180 – 15°. На конечном участке, который называется доводка, регулировки должны попадать в предел 15 – 0°.

Защитить дверь от удара по стенам, а людей – от травматизма поможет регулируемый гидравлический демпфер. Устройство не допускает резкого распахивания дверей, созданного сквозняком или человеком, прикладывающим чрезмерные усилия.

Опция «задержка закрывания» будет полезной, если через двери периодически проносят грузы. Поток людей в этом случае не должен быть большим. Ещё одна полезная функция – Hold-Open, или фиксация открытого положения. Если вам периодически требуется оставлять дверь нараспашку, и вы станете это делать принудительно, механизм испортится. Но если оснастить дверь устройством с функцией Hold-Open, эксплуатация изделия продлится благодаря механической или электромагнитной защёлке. «Механика» срабатывает в тот момент, когда угол открывающейся двери превышает 90°. Снимают защёлку, потянув полотно в сторону запирания. Изделия с электромагнитными защёлками удерживают двери при наличии тока. Разблокировка дверей происходит по мере разрывания цепи.

Установка уличного доводчика своими руками

К дверным закрывающим механизмам обычно прилагается инструкция с шаблонами для монтажа. В этом случае вам остаётся выбрать класс усилия по весу и ширине полотна и определиться с местом крепежа устройства – косяк или непосредственно дверное полотно (зависит от стороны, в которую открывается входная конструкция).

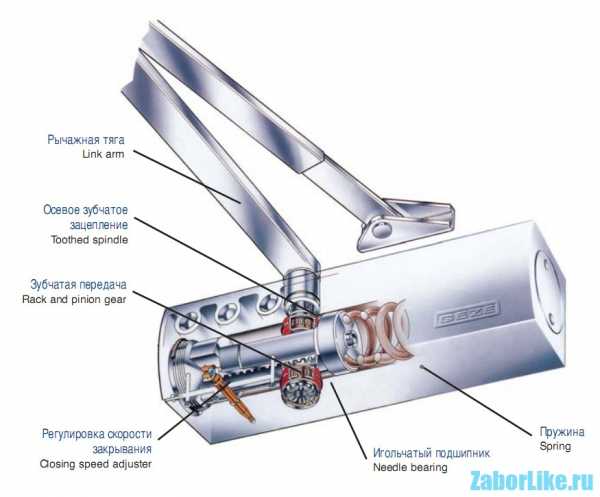

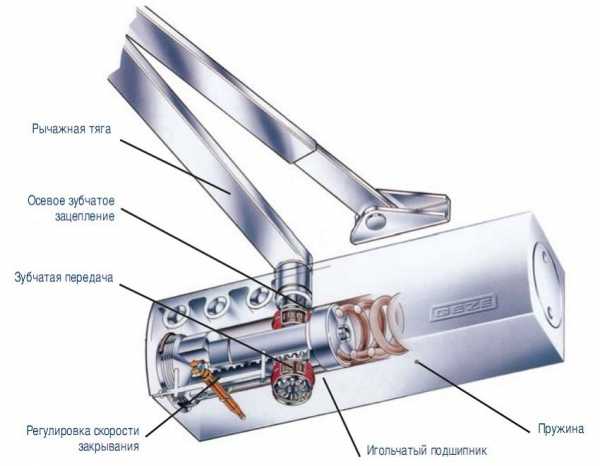

Устройство дверного доводчика

Рассмотрим, как установить корпус доводчика на полотно.

Прикладываем шаблон и фиксируем скотчем. Затем делаем кернером разметку точек под отверстия и сверлим их электродрелью.

  1. Устанавливаем корпус закрывающего механизма при помощи саморезов и проверяем ориентир регулировочных винтов.
  2. Фиксируем кронштейн (лапку) рычага. Способ крепления определяет класс по усилию. Детальный осмотр рычага показывает, что он состоит из цельной и составной половинок. Составная часть имеет еще две половинки, объединённые резьбовым соединением. Резьба регулирует длину рычажного плеча. Цельное плечо сводим с корпусом, составное – с лапкой.
  3. Выбираем плечо, которое будет располагаться перпендикулярно касательно дверного полотна. При наличии защёлки выставляем цельное плечо, соблюдая угол 90°. В другом случае под прямым углом закрепляем сборное плечо. Регулируем положение длиной рычага с резьбой (по мере необходимости удлиняем или укорачиваем).
  4. Сводим концы половинок рычага, прижимая их до щелчка. Устройство рычага может быть и другим, но принципы монтажа всех доводчиков сходны.

Слишком глубокий дверной проём не позволяет размещать «лапку» на раме конструкции. Поэтому деталь крепят на монтажный уголок, или пластину. К доводчику подобная фурнитура не прилагается, она продаётся отдельно.

Регулировка дверного доводчика

Монтаж закрывающего устройства – полдела. Для полного удовлетворения хозяйских нужд доводчик должен быть правильно отрегулирован. Скорость закрывания дверного полотна отлаживается по двум диапазонам. Маркировка винтов и расположение в разных моделях отличаются, но этот момент проясняет инструкция. В целом регулировка везде одинакова, так что разобраться несложно.

Правила регулировки дверного доводчика

  1. Доводим механизм до закрытого состояния путём вращения подходящего винта. Сила и скорость работы устройства зависят от массивности двери и наличия замка с защёлкой. Тем не менее, скорость движения двери не должна существенно отличаться от изначального хода.
  2. Выставляем приемлемую скорость до угла 15°, образующегося при полностью открытом положении. Наблюдаем, как движется дверь. Резкости, остановок и рывков быть не должно.
  3. Вращаем регулировочные винты плавно, не допуская поломки механизма или порчи корпуса.

Первоначальную нагрузку пружины доводчика повышают по мере необходимости в увеличении усилия закрывания двери. Для этого пользуются специальным винтом.

Советы по эксплуатации доводчика

Чтобы закрывающий механизм не вышел из строя преждевременно, не увеличивайте скорость закрытия двери вручную и не блокируйте открытую дверь путём подпорки полотна тяжёлым предметом и привязыванием ручки. Если открытый вход необходим на длительное время, отсоедините рычажную систему.

Из чего состоит доводчик?

Правильность работы доводчика зависит от качества установки дверей. До начала монтажа корпуса проверьте полотно на предмет расшатанности, перекоса, провисания в петлях. Положение замков и защёлок контролируйте в ходе эксплуатации. Не разрешайте детям кататься и виснуть на дверях, предупредите домочадцев, чтобы не вешали на дверную ручку сумки.

Для лёгкого хода доводчика хотя бы раз в году смазывайте шарнирные узлы устройства консистентной смазкой. Регулируйте механизм каждое полугодие, если ему приходится принимать на себя прямые солнечные лучи и атмосферные осадки. Идеально будет предусмотреть защиту доводчика ещё на этапе монтажных работ.



zaborlike.ru

нюансы выбора и правила монтажа

Если вам надоело постоянное хлопанье калитки и створки входной или межкомнатной конструкции, обратите внимание на доводчики для входных дверей. Предлагаем разобраться с преимуществами и недостатками подобных устройств, существующими видами и порядком установки.

Качественный доводчик – гарантия плавного закрытия створки

Читайте в статье

Преимущества и недостатки дверных доводчиков для входных дверей

Популярность подобных устройств обусловлена их неоспоримыми достоинствами:

  • защита дверного полотна от ударов во время открытия и закрытия;
  • увеличения срока службы фурнитуры, так как плавное движение двери способствует уменьшению эксплуатационной нагрузки;
  • обеспечение требуемого положения створки в закрытом положении;
  • регулирование скорости закрывания створки;
  • безопасная эксплуатация дверной системы, что особенно актуально для семей с маленькими детьми.
Устройство обеспечивает точное позиционирование створки

Из недостатков следует отметить сложность установки и регулирования, высокую стоимость моделей, имеющих более широкие функциональные возможности.

Устройство сложно отрегулировать

Устройство и принцип действия доводчиков для входных дверей в зависимости от типа

Место установки конкретной модели зависит от её конструктивных особенностей и типа. Давайте познакомимся с существующими вариантами, чтобы Вам было проще сделать оптимальный выбор.

Конструктивное исполнение устройств может существенно отличаться

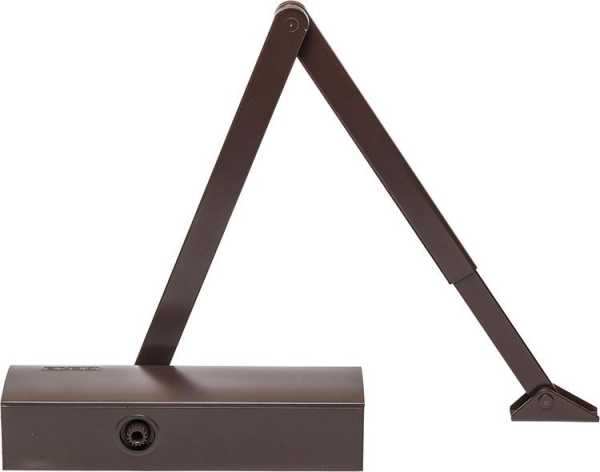

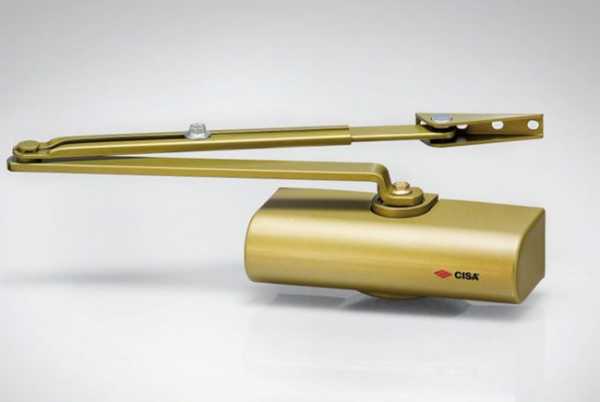

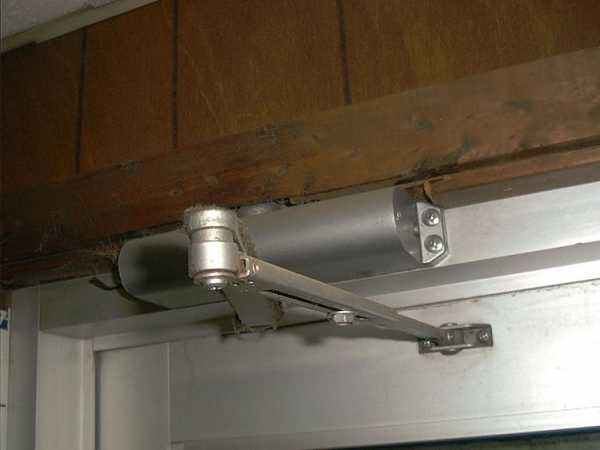

Верхний дверной доводчик

Подобные модели часто называют накладными. Их монтируют в верхней части дверной системы. Производители предлагают доводчики:

  • со скользящей тягой. Подобные устройства не получили широкого распространения, однако благодаря своему конструктивному исполнению более надежны, чем зубчатые аналоги. Срок службы подобных устройств может превышать несколько десятков лет. В процессе работы кулачковый механизм приводит в движение пружину и два поршня, обеспечивающих плавное закрытие двери. Модели со скользящей тягой имеют компактные размеры;
  • с зубчатым приводом. Подходящий вариант для створок, вес которых превышает 80 кг. Их устанавливают преимущество на входные группы. В процессе работы движение механизма обеспечивается с помощью шестеренок или зубчатого штифта, передающего движение от пружины к тяге устройства, обеспечивая плавное и тихое движение створки. Монтаж механизма и его регулировка не вызывают особых сложностей, что способствует особой популярности устройств.
Размеры устройства сравнительно небольшиеОптимальное решение для тяжёлых дверей

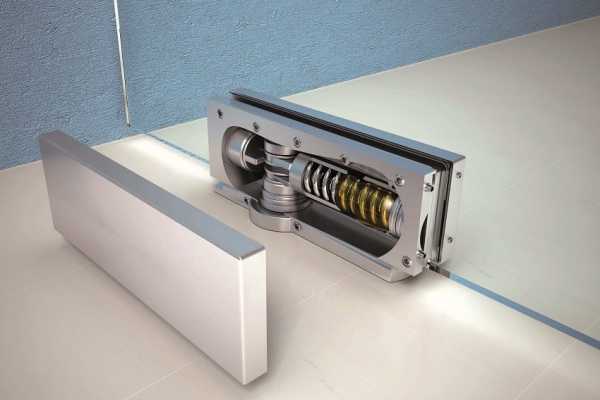

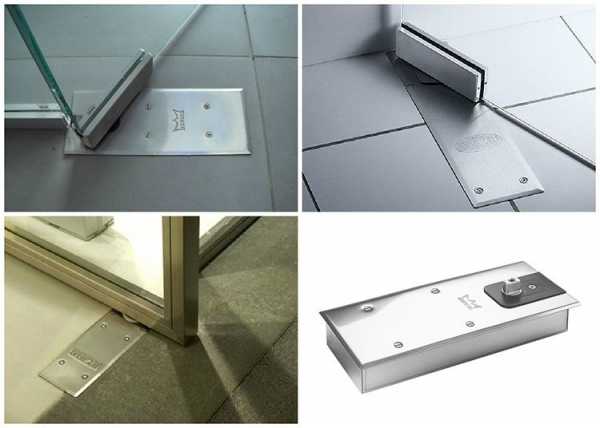

Напольный дверной доводчик

Напольные модели удерживают и закрывают дверь. Их крепят к полу и в двух точках к дверному полотну: с внешней и внутренней стороны. Устройства, в зависимости от исполнения, могут использоваться для открытия полотен весом 25-300 кг. Некоторые модели можно синхронизировать с верхними для повышения уровня безопасности дверной системы.

Внимание! Установку напольных производят преимущественно в местах с большой проходимостью.

Фиксация осуществляется в нескольких точках

Рамный дверной доводчик

Данный вид относится к категории скрытых моделей. Их скрыто устанавливают внутрь дверного полотна или коробки.

Рамные модели незаметны

Рекомендации по выбору дверного доводчика для входной двери

Чтобы установленное устройство прослужило достаточно долго, при его выборе следует в первую очередь учесть габариты и вес двери. Прилагаемая к изделию инструкция позволит определить требуемый класс и мощность дверного доводчика для входных дверей. Если мощности выбранной модели окажется недостаточно, можно одновременно установить два устройства.

Для тяжёлой створки требуется мощное устройство

Внимание! Если ширина створки превышает 1.6 м, от установки доводчика стоит отказаться.

К другим важным факторам, заслуживающим внимание в процессе выбора, стоит отнести:

  • скорость закрывания. Сложность его использования заключается в том, что данный показатель не имеет чёткого числового значения, а потому её устанавливают исключительно путем визуальных наблюдений. Для противопожарных систем стоит выбрать устройство с максимальной скоростью, для частного дома – минимальной;
  • скорость захлопывания. Данный показатель актуален для защёлкивающихся замков;
  • торможение открывания. Наличие данной функции актуально для публичных учреждений, которая позволит уменьшить усилие, прикладываемое посетителями к дверному полотну;
  • задержка закрывания. Данная функция позволит пройти посетителю с покупками, но может оказаться вредной в зимнее время;
  • фиксация открытой створки. При её наличии дверь можно зафиксировать в открытом положении, что особенно актуально для медицинских учреждений.
Наличие дополнительных функций оговаривается дополнительно

Выбор дверного уличного морозостойкого доводчика

Выбирая подходящую модель, следует учитывать:

  • температуру, при которой будет эксплуатироваться устройство;
  • требуемую мощность.

Необходимо, чтобы морозостойкий уличный дверной доводчик мог эксплуатироваться при температуре до -40°С. Мощность устройства должна быть близка к требуемому значению. Если показатель будет существенно отличаться, открытие/закрытие створки будет осуществляться с большим трудом либо не будет вообще.

Температура эксплуатации – важный критерий при выборе

Установка дверного доводчика по этапам

Если вы решили выполнить установку дверного доводчика своими руками, стоит заранее ознакомиться с основными этапами работ и их содержанием. Монтаж может выполняться на полотно и коробку, внутри и снаружи. Для наружных дверей чаще всего выбирается внутренний способ, при котором само устройство крепится в дверном проеме, чтобы обеспечить его работоспособность в зимнее время. Предлагаем ознакомиться с ними более подробно.

Процесс установки требует повышенной точности

Определение схемы установки в зависимости от направления открывания двери

Прежде чем приступить к монтажным работам, следует внимательно изучить инструкцию, в которой рассказывается, как поставить доводчик на дверь. Схема выполнена в натуральную величину, что значительно упрощает разметку. Для крепления схемы используется скотч.

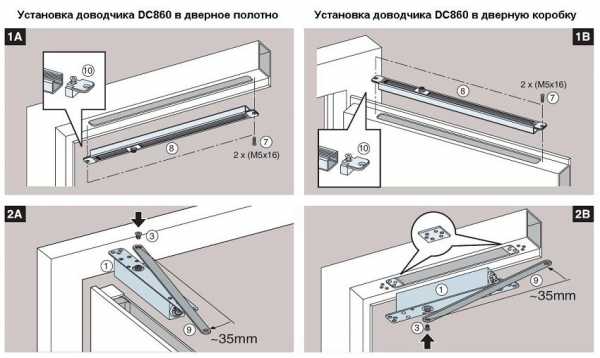

Возможные варианты установки представлены на инструкции, вкладываемой к каждому изделию

Как правильно установить доводчик на дверь: пошаговая инструкция

Если вы не знаете, как правильно установить доводчик на дверь, предлагаем делать это в следующей последовательности:

ИллюстрацияОписание действия

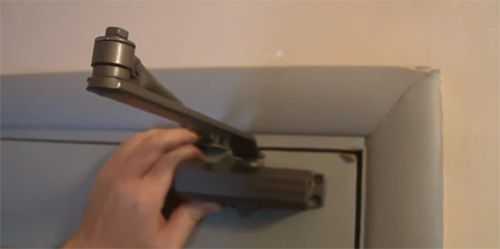

Собираем вместе все элементы конструкции. Проверяем работоспособность системы.
Прикладываем собранное изделие к месту будущей установки, чтобы проверить соответствие схеме

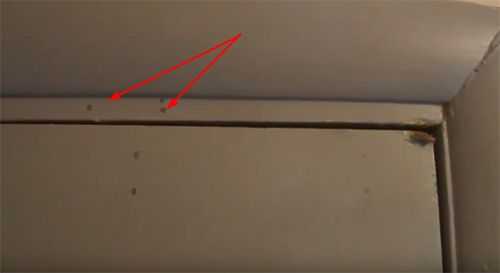

Выполняем разметку, намечая места под крепёж на створке и раме. Просверливаем отверстия. Прикручиваем все элементы устройства и приступаем к регулировке дверного доводчика.



Особенности установки доводчика на пластиковую дверь показаны на следующем видео:

Подробная инструкция по регулировке доводчика двери

Если дверная система работает нестабильно, значит требуется регулировка доводчика двери. В инструкции по эксплуатации приведена подробная информация о том, как это можно сделать. Изменением положения клапана №1 регулируем угол открытия створки. С помощью поворота клапана №2 – скорость закрывания.

Изменение положения клапанов – основное правило регулировки

Внимание! У дорогостоящих моделей имеется третий клапан.

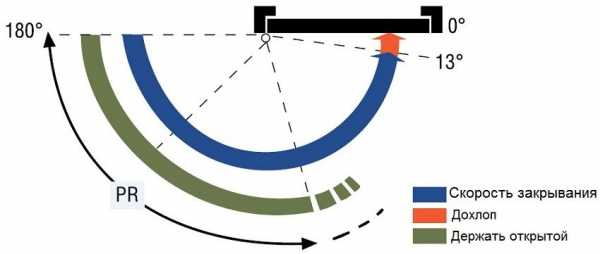

Теперь о том, как отрегулировать дверной доводчик:

  • изменяем угол открывания двери, выбирая оптимальное значение из диапазона 90-180°;
  • регулируем скорость закрытия. Для этого открывают створку на нужный угол. Затем добиваются плавности хода и дохлопа двери путем изменения положения клапана 2.

Особенности регулировки доводчика двери своими руками можно увидеть на следующем видео:

Особенности установки доводчика на металлическую дверь

Порядок установки доводчика на металлическую дверь отличается типоразмером и видом используемых крепёжных элементов. Учитывая, что полотно из металла имеет достаточно большой вес, предпочтение стоит отдать модели, относящейся к пятому классу и выше.

Внимание! При использовании шаблона следует обязательно учитывать, что крепёж будет большего диаметра.

Устройство должно быть прочным

Предлагаем посмотреть видео, описывающее установку доводчика на дверь своими руками:

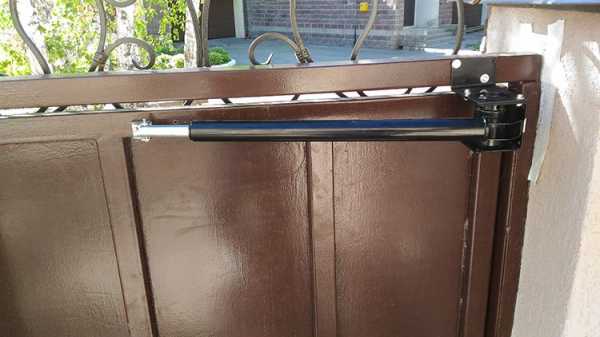

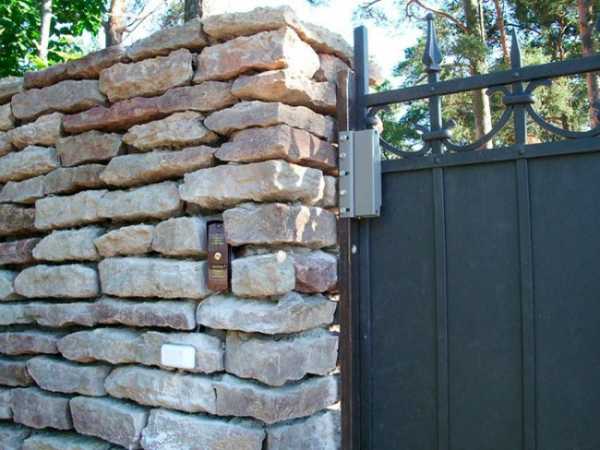

Особенности установки доводчика на калитку

Для установки доводчика на калитку следует использовать морозоустойчивые изделия. Учитывая, что верхняя перекладина есть не у всех калиток, тягу чаще всего крепят к стойке, повернув на нужный угол крепёжную пластину. Затем выполняют настройку доводчика двери.

Совет! Для калитки лучше выбрать пневматическую модель, отказавшись от покупки гидравлической.

Актуальный способ монтажа можно увидеть в следующем видео:

Как правильно эксплуатировать доводчики для входной двери: общие рекомендации

Чтобы устройство прослужило достаточно долго, его эксплуатация должна выполняться по всем правилам. Не следует:

  • прикладывать дополнительные усилия для повышения скорости закрытия створки;
  • принудительно затормаживать или стопорить дверь;
  • тянуть рычаг устройства или раскачивать створку.

Внимание! Не выполнение рекомендаций по эксплуатации приведёт к преждевременному изнашиванию сальников, повреждению шестерён и поршня.

Популярные производители доводчиков для входной двери

Качество устройства и его функциональные возможности тесно связаны с компанией-производителем. Если вы решили купить доводчик для входных дверей, ознакомьтесь с ассортиментом, предлагаемым ведущими производителями. Мы подготовили для вас перечень компаний, чьей продукции можно доверять.

Качественная продукция есть у многих производителей

Российские производители дверных доводчиков

Среди потребителей особой популярностью пользуются изделия российских компаний «Экспостроймаш Плюс», «Никирэт» и «NORA-M». Собственные разработки и соблюдение технологических требований позволили им предложить устройства, отвечающие самым жёстким требованиям.

«Экспостроймаш Плюс» – качество на высоте

Зарубежные торговые марки

Наибольшим спросом пользуется продукция:

  • немецких компаний GEZE, Dorma, Boda. Конструктивное исполнение предлагаемых ими моделей со скользящей тягой позволяет спрятать колено тягового механизма, что значительно улучшает внешний вид устройства;
  • итальянских компаний Cobra, Cisa, O&O. Производители предлагают изделия, допускающие открытый и напольный монтаж. Вся продукция отличается высоким качеством и рассчитана на длительный срок эксплуатации;
  • корейской компании KDC. Представлен широкий модельный ряд. Продукция изготавливается с использованием немецких комплектующих, коррозионностойких материалов. При соблюдении рекомендаций производителя все изделия имеют продолжительный срок службы;
  • компании из Тайваня Oubao. В каталоге производителя можно найти изделия, предназначенные для установки на двери с небольшим весом;
  • финской компании Abloy. Отдав предпочтение подобным изделиям, не придется задумываться о том, как настроить доводчик двери, так как предусмотрена удобная система регулировки. Специальный независимый клапан гарантирует плавное движение створки;
  • сербской компании Diplomat, выпускающей несколько моделей. Наиболее популярными являются скоростные доводчики.
GEZE – высокое немецкое качество

Сколько стоят доводчики для входной двери – обзор цен

Если вы решили приобрести доводчики для входных дверей, цена может стать решающим фактором при выборе. Предлагаем познакомиться со средней стоимостью популярных моделей:

МодельПроизводительХарактеристики
Доводчик №4S«Нора-М»Выдерживают нагрузку 120 кг. Вес – 2.24 кг. Силуминовый корпус.
DC-20.3/0950/065-A1-W«Apecs»Для левых и правых створок. Вес – 1.2 кг.
Ls-22Silver«Rezident»Выдерживает нагрузку 40 кг. Морозоустойчив до -35°.
РДП-6РандиссПодходит для дверей с весом до 100 кг и углом открывания до 100°. Может эксплуатироваться при температуре от -50°С до +50°С.



Предлагаем узнать мнение пользователей о некоторых моделях:

Отзыв о доводчиках дверных Apecs:

Подробнее на Отзовик: http://otzovik.com/review_1508720.html

доводчик дверной Apecs

Отзыв о доводчиках дверных морозоустойчивых Koral HD-132:

Подробнее на Отзовик: https://otzovik.com/review_6369867.html

доводчик дверной морозоустойчивый Koral HD-132

Делитесь в комментариях, разобрались ли вы, как установить доводчик на дверь своими руками, или решили доверить работу профессионалам.

housechief.ru

Морозостойкий доводчик на уличные двери: совет по выбору

Уличный дверной доводчик используется везде. Он нужен в каждом подъезде многоквартирных домов, на входе в торговый центр или офис, в магазинах. Кроме того, он устанавливается на дверях частных домов и на калитках. Основное назначение доводчика — плавное и плотное закрывание створки, без шума и резких движений. Если устройство находится в непосредственном контакте с улицей, то оно должно быть морозоустойчивым.

Особенности морозостойких доводчиков

Морозостойкий доводчик исправно работает при высоких и низких температурах. В зимние месяцы он выдерживает до -35 градусов, а летом — до +50. Если дверь открывается на улицу, то установка подобного устройства необходима. Специальный состав обеспечивает надежное функционирование при любой погоде.

Состоит из:

  • движущихся штоков, отвечающих за герметизацию;
  • сальников из резины;
  • низкотемпературного технического масла.

Вязкость масла зависит от погоды. Если на улице холодно, то оно густеет, летом, наоборот, становится жиже. По этой причине наружный механизм зимой медленнее работает. При автоматическом закрывании створки нельзя принудительно ускорять движение двери. Это приведет к поломке механизма. При смене сезонов желательно проводить регулировку.

Качество исполнения доводчика влияет на ценообразование. Дорогие устройства гарантируют надежную работу в экстремальных условиях.

Виды устройств

В зависимости от места расположения, доводчики бывают:

  • скрытые;
  • напольные;
  • верхние.

Потайной механизм стоит дорого и сложен в установке. Он располагается в полотне или в дверной коробке. Скрытый доводчик отличается высокой надежностью и долгим сроком службы. Его просто отрегулировать, несмотря на то, что он незаметен в закрытом положении двери. Принцип работы основан на кулачковом механизме.

Напольные конструкции устанавливаются под дверью. При этом вертикальная ось вращения и выходной шток должны находиться в одной проекции. Это делается на этапе проектирования. На заранее смонтированную дверь такой доводчик нельзя поставить.

Напольные доводчики необходимы для дизайнерских дверей, где нет возможности монтажа стандартного автоматического механизма. К таким конструкциям относятся цельные стеклянные полотна и маятниковые двери. Для работы на улице подходят доводчики напольного типа с настраиваемой мощностью EN2 и ЕN4.

Стандартные механизмы автоматического закрывания располагаются на верхней перекладине дверной рамы и бывают:

  • со скользящей тягой;
  • с двухзвенным рычагом.

Плюсы классических механизмов:

  • надежность;
  • низкая стоимость;
  • легкая установка;
  • доступная настройка.

Монтаж зависит от направления открывания двери.

Устройства со скользящей тягой позволяют двери открываться до определенного угла. Это возможно благодаря ограничителю из эластичного материала. Дополнительно настраивается фиксация двери в открытом положении.

Пневматический доводчик

Пневматический доводчик состоит из пружины и двух отделов: воздушного и вакуумного. Принцип действия заключается в создании давления при переходе воздуха из одного отдела в другой. Оно оказывает сопротивление пружине, которая плавно сжимается и закрывает дверь. Благодаря этому полотно медленно смыкается с коробкой.

Преимущества пневматического механизма:

  • работает в большом диапазоне температур;
  • не требует регулировки;
  • не выходит из строя, если дверь долго находится в открытом положении;
  • выдерживает тяжелые конструкции;
  • долговечный.

Минусом данной модели выступает непривлекательный облик и высокая цена, если полотно отличается большим весом.

Гидравлический доводчик

В гидравлическом доводчике есть возможность ручной настройки силы натяжения пружины. Принцип работы заключается в перекачке жидкости при помощи поршня. Когда створка открывается, сопротивление отсутствует. При самостоятельном закрывании клапан мешает свободному оттоку. Это обеспечивает плавный ход полотна. При помощи винтов можно установить необходимую скорость. В идеале на полное закрытие не должно уходить более 5-6 секунд.

Гидравлическая система чувствительна к перепадам температур. В холодное время года необходимо менять положение винтов из-за смены показателей вязкости вещества.

При экстремально низких температурах гидравлика не справляется со своими функциями и ломается.

Как выбрать морозостойкий доводчик?

При выборе уличного морозостойкого доводчика для входной двери нужно учитывать его назначение. В системе должно использоваться низкотемпературное масло, которое обеспечит нормальную работу устройства в холодное время года. Оно имеет повышенные параметры вязкости и устойчиво к износу.

Сальники должны иметь в сечении диаметр не менее 3 мм. Они выполняются из морозостойкой уплотнительной резины, которая не застывает при температуре до -50°С. Это предотвращает разгерметизацию и обеспечивает высокую надежность.

По инструкции должен быть предусмотрен антивандальный клапан. Он обеспечивает дополнительную защиту сальников при закрывании двери с усилием. Не стоит исключать из внимания случаи ненадлежащего обращения с дверьми — битье ногами или попытки ею хлопнуть.

Часто в морозостойких доводчиках монтируется термоклапан из пластика. Благодаря его свойствам сжиматься при низких температурах, увеличивается диаметр зазора. Это позволяет густому маслу беспрепятственно протекать из одного отсека в другой.

Даже если все параметры выбора соблюдены, с зимними доводчиками нужно обращаться аккуратно:

  • регулярно настраивать винты;
  • не закрывать дверь самостоятельно;
  • устанавливать механизм внутри помещения.

Пневматический механизм из-за отсутствия жидкости внутри системы выдерживает более низкие температуры. Но температурный диапазон сильно не отличается от гидравлики.

Что будет, если установить обычный дверной доводчик?

Для теплых регионов подойдет обыкновенный доводчик. Но если температура в холодное время года понижается до -25 градусов, необходим морозостойкий вариант. Простой механизм не справится с большой густотой замерзшего масла. Дверь будет закрываться слишком медленно или совсем станет.

Механизм промерзает полностью. Перестает работать поршень и уплотнительные кольца. Усиленное закрывание двери выдавит резиновые сальники и произойдет разгерметизация. Это приведет к протеканию и полной поломки доводчика.

Лучшие производители

Большой ассортимент моделей у фирмы Diplomat. Она расположена в Сербии. Дипломат гарантирует максимальную прочность доводчиков. Выпускает механизмы для тяжелых дверей массой до 150 кг. В арсенале имеются модели для легких калиток весом 35-50 кг. В качестве материала используется антикоррозийный силумин.

Немецкое качество доводчиков dorma проверено годами. Помимо хороших эксплуатационных свойств, они имеют красивый внешний вид. Механизм работает по принципу скользящей тяги.

Морозостойкие доводчики выпускает фирма Армадилло. Их отличительной чертой является большой рабочий ресурс. Механизм исправно функционирует при температуре до -45 градусов зимой и до +40 — летом.

Arcticline производит пневматические доводчики. Они изготовлены из полимеров, защищенных от наледи. Работает в широком диапазоне температур и подходит для всех типов дверей. Надежная антивандальная система гарантирует долгий срок службы.

В выборе подходящего механизма для работы при контакте с внешней средой нужно учитывать вес полотна и возможные значения температуры. Необходимо понимать, что определение «морозостойкий» имеет свои пределы. При постоянной экстремальной минусовой температуре любой доводчик будет работать хуже и может выйти из строя.

vseodveri.ru

Установка доводчика уличной двери своими руками

ИллюстрацияОписание

Разъединение механизма

В первую очередь нужно рассоединить шток, чтобы было проще снимать остальные элементы, и дверь не стремилась закрыться в процессе работы.

Чаще всего надо выкрутить всего одну гайку.

Снятие старых элементов

Затем следует снять все узлы старой конструкции, они нам не понадобятся. Для этого откручивается шток от дверного полотна и корпус доводчика от монтажной пластины на коробке.

Совет! Если гайки заржавели, предварительно обработайте их WD-40 и оставьте на 5-10 минут.

Пластина от гидравлического доводчика

Пластину, которая служила креплением для корпуса гидравлического блока, мы убирать не будем. К ней можно быстро и надежно приварить новый кронштейн, что существенно упростит рабочий процесс.

Разметка под кронштейн

Производятся измерения, и помечается место расположения кронштейна. Обычно он располагается со смещением в 100 мм от середины дверной петли, но могут быть и другие варианты.

В комплекте поставки есть инструкция, в которой все данные указаны — руководствуйтесь рекомендациями производителя, чтобы получить наилучший результат.

Сварочные работы

Кронштейн пневматического доводчика приваривается по ранее сделанным меткам.

Нужно хорошо прикрепить элементы по всей длине их соединения, чтобы конструкция выдерживала большие нагрузки, так как двери в подъезде открываются и закрываются довольно часто.

Проверка на прочность

После сваривания стоит проверить, хорошо ли держится кронштейн. На него нужно нажать рукой, чтобы убедиться, что все прочно, и сварка прошла успешно.

Важно! Если у вас не стоял старый доводчик, и нет пластины, то можно прикрепить кронштейн к проему с помощью анкеров или же закрепить его на коробке с использованием саморезов по металлу толщиной не менее 4 мм.

Фиксация доводчика

В проушины кронштейна вставляется палец, в котором есть отверстие с резьбой. В него вкручивается наш пневматический цилиндр.

Просто крутите его вокруг своей оси до упора — все очень просто, никакой специальный инструмент не требуется.

Разметочные работы

На внешнюю проушину элемента одевается пластина, которую следует закрепить на полотне. Дверь закрывается, на ней делаются метки в месте, где нужно закрепить пластину.

Важно следить за тем, чтобы доводчик стоял ровно по уровню и не был запрокинут вверх или опущен вниз. Обведите две стороны пластинки — этого вполне достаточно.

Разметка на двери

Примерно так должна выглядеть разметка, аккуратность не важна, главное, чтобы были четкие ориентиры для дальнейшей работы.

Перед следующим этапом доводчик нужно снять, чтобы он не мешал нам при работе, и мы не повредили его.

Приваривание пластины

Пластина приставляется к дверному полотну, выставляется по разметке и приваривается по периметру. Тут все просто, главное — не сдвинуть элемент.

Для этого лучше всего вначале прихватить его в нескольких местах, и, убедившись, что все ровно, проварить по всему периметру.

Подкрашивание двери

После того как металл остынет, нужно аккуратно сбить молотком наплывы и окалину. Затем все открытые металлические участки следует окрасить или как минимум загрунтовать.

Подобные составы надежно защитят поверхность

Совет! Лучше всего использовать состав «3 в 1», который совмещает в себе функции грунтовки, краски и противокоррозионного покрытия.

Окрашивание кронштейна

Не забудьте покрасить и крепежный кронштейн. Нанесите состав на все места, где нет краски или где покрытие не очень надежное.

При необходимости можно предварительно пройтись наждачкой или металлической щеткой, чтобы снять все, что плохо держится, и убрать все рыхлые отложения коррозии.

Установка доводчика

Доводчик снова ставится на кронштейн. Вставляется палец, в который вкручивается резьбовая часть. Делать это нужно до упора, так как мы ставим систему на долгое время.

Закручивать стоит руками, в конце приложить большое усилие, чтобы хорошо затянуть соединение и исключить его выкручивание в процессе эксплуатации.

Надевание проушины на палец

Далее нужно одеть проушину пневматического цилиндра на палец крепежной пластины.

Это можно делать двумя способами:

  • На закрытой двери, тогда этот процесс пройдет легко;
  • На открытой двери, тогда придется приложить усилие, чтобы вытянуть шток доводчика.

Можно надеть элемент на закрытой двери, а после открыть ее, так будет намного удобнее фиксировать соединение.

Крепление конструкции

На верхнюю часть накручивается гайка и затягивается накидным ключом. Все просто, главное — хорошо затянуть соединение, чтобы потом гайка не раскрутилась.

Результат работы

Так выглядит установленная конструкция. Она занимает не много места и практически не создает помех при переноске крупногабаритных предметов, что немаловажно для подъездной двери.

Совет! Чтобы можно было фиксировать дверь в открытом положении, снизу дополнительно ставится откидной упор.

Проверка работы доводчика, как подобрать

Естественно, нужно проверить, как работает система. Отпустите дверь, она должна закрываться со средней скоростью, а в конце, как видно на фото, затормозить, и плавно дойти до конца.

sdelaidver.com

Доводчики для входных дверей

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Пожалуй, сегодня уже не увидишь в офисах, учреждениях и производственных зданиях входных дверей, не оснащенных доводчиками. Эти устройства управляют закрытием дверных полотен и оберегают дверную фурнитуру, замки и непосредственно дверные конструкции от ударов и повреждений. С их помощью двери всегда медленно, но уверенно будут принимать закрытое положение. Доводчики для входных дверей разнятся по типу устройства и мощности, с учетом этого их устанавливают на разные по весу двери — от легких конструкций до массивных металлических дверей.

Доводчики управляют закрытием дверей и оберегают дверную фурнитуру, замки и конструкции от ударов и повреждений

Доводчики для входных дверей: виды механических устройств

Учитывая способ и место крепления доводчиков для входных дверей, их разделяют на следующие группы:

  • верхние доводчики;
  • нижние (напольные) доводчики;
  • скрытые (рамные) доводчики.

Верхние доводчики достаточно распространенные и универсальные дверные устройства. В основном используют такие дверные доводчики для входных дверей в здание. Отличаются несложным монтажом: скользящая тяга и рычаг фиксируются на перемычке дверной коробки, а корпус — на внутренней верхней поверхности полотна двери.

Дверной доводчик со скользящей тягой — вид в разрезе

Устройство доводчиков дверей верхнего крепежа, предлагаемых разными изготовителями, может отличаться принципом функционирования. Популярностью пользуется механизм с рычажным приводом и зубчатой шестерней. Другой актуальный вариант — доводчик со скользящей тягой и кулачковой шестерней.

Что касается скрытых доводчиков для межкомнатных дверей, то их монтируют на этапе производства самих дверей, нижние доводчики устанавливают в полу, делая их почти невидимыми.

Нижняя петля стеклянной двери, оснащенная напольным доводчиком

Устройство и принцип работы дверного доводчика

В устройство дверного доводчика входят рычажная тяга и непосредственно корпус с механизмом, позволяющим двери принять закрытое положение. Механизм состоит из довольно мощной пружины, сжимающейся вследствие усилия привода поршня. Пружина, выполненная, как правило, из стали, заключена в особую капсулу. Капсула содержит масло, которое при возвращении пружины в первоначальное положение, перемещается по гидравлическим каналам в рабочую емкость. Такая технология обеспечивает плавное и мягкое закрывание двери.
Регулировка доводчика двери осуществляется за счет специально предназначенных винтов, находящихся в торце корпуса. Винты при вращении меняют поперечное сечение каналов, что влияет на скорость перемещения масла и соответственно на темп закрытия двери.

Конструкция доводчика с рычажной тягой

Усовершенствованные модели дверных доводчиков имеют клапан дополнительного довода, позволяющий придержать движение полотна. Это происходит при открытии двери уже на 70 градусах до момента закрытия, а перед самым закрытием (когда остается до 15 градусов) движение ускоряется, что способствует плотному прижатию двери. Благодаря такой конструкции доводчик справляется с усилием защелок на дверях и преодолевает воздушное сопротивление, образующееся при закрывании.

Доводчик обеспечит мягкое и плавное открывание и закрывание двери

Существуют модели доводчиков, наделенные дополнительной функцией блокирования движения двери. Такая система регулирует самопроизвольное закрытие двери. Очень удобна, в случае, когда в помещение требуется внести габаритные предметы (мебель, бытовую технику и т. д.). Дверь открывается на 90 и более градусов и фиксируется до момента, пока ее не подтолкнуть для закрывания, после чего механизм доводчика обеспечит ее плавное и бесшумное закрытие.
Дверные доводчики могут выполнять ряд дополнительных функций, среди которых задержка хода двери на 30 секунд, координатор закрытия полотен для моделей дверей, имеющих более одной створки, амортизатор резкого распахивания (демпфер).

Конструкция дверного доводчика на основе кулачкового привода

Выбор модели по характеристикам дверных доводчиков

Одной из основных характеристик, по которой делают выбор дверных доводчиков, является их мощность. В связи с этим следует брать во внимание размеры и массу дверных конструкций. Доводчики для уличных дверей, обладающих весомыми размерами, подбирают более мощные, иногда используют сразу два доводчика. Доводчики для межкомнатной двери могут быть менее мощными и устанавливаться верхним способом крепления. Правильно выбранный доводчик обеспечит двери корректную и долговечную эксплуатацию.

Подбирая доводчики на металлическую дверь необходимо узнать, какой режим эксплуатации требуемых аналогов. Механизмы доводчика должны обеспечить исправную работу устройства при низких и высоких температурах. Существуют модели, выдерживающие сильные морозы (до -40ºС) и жару (+65ºС).

Скрытый доводчик, встроенный в дверную коробку

Полезный совет! Если дверь, на которую подбирается доводчик, имеет нестандартные размеры с высотой более 2,5 м, рекомендуется выбирать модель устройства классом выше, гарантирующую запас прочности.

Существует таблица европейских стандартов классификации дверных доводчиков. Классы устройств маркируются буквами EN и цифрами 1-7, которыми обозначают степень усилия пружины механизма. Исходя из таблицы, самыми мощными моделями являются доводчики класса EN7. Они подходят для тяжелых дверных конструкций при ширине полотна свыше полутора метров.

Таблица подбора типоразмера доводчика по EN

Как устанавливать дверные доводчики

Как установить доводчик на двери правильно? Для этого необходимо, чтобы были врезаны качественные дверные навесы и сама дверь была установлена без перекосов. Следует избегать установки мощного доводчика на пластиковую дверь, обладающую легким весом или узкой конструкцией. В таком случае это скажется на сроке эксплуатации двери и применении дополнительного усилия при ее открывании. Это также касается и установки доводчиков для стеклянных дверей.

Принцип установки скрытого доводчика

Доводчики монтируются на саму дверь или на дверную коробку и могут быть установлены внутренним способом и наружным. Все изделия комплектуются схемой монтажа и инструкцией регулировки доводчика двери. Схема выполнена в натуральную величину, что очень удобно для безошибочного крепления. Схема фиксируется с помощью скотча прямо на двери, по ней размечаются места отверстий. Выполняя все указания инструкции, закрепляется корпус устройства.

Установка рычажного доводчика на пластиковую дверь

Как только механизм устройства будет закреплен, начинают установку рычажной скользящей тяги. В ее состав входят две половины, соединенные между собой резьбой. Длина рычага регулируется с учетом угла открывания двери на 90 градусов. Если монтаж дверного доводчика осуществлен правильно, дверь закрывается равномерно и бесшумно.

Полезный совет! Следование инструкции производителя по установке и эксплуатации дверных доводчиков будет способствовать корректной и длительной работе устройства с первых минут монтажа.

Различные варианты монтажа доводчиков

Если вы не совсем уверены в своих умениях или у вас отсутствуют необходимые для монтажа инструменты, следует обратиться за помощью к специалистам.
Как отрегулировать доводчики двери

Статья по теме:

Что касается регулировки доводчика дверей, то у устройства есть два винта для разных этапов закрывания. С их помощью и происходит регулирование. Первый диапазон закрывания — основное движение двери, второй — доводка двери в закрытое положение начиная с угла 15-20 градусов перед самым закрытием (доводка-прихлоп).

Варианты регулирования доводчика

Изначально устанавливается угол открывания двери. Для этого с помощью винта выбирают нужное положение 90 или 180. После этого устанавливается скорость движения дверного полотна, которая регулируется вторым винтом. Дверь открывают на установленный угол и отпускают, а с помощью вращения второго винта регулируют равномерность хода на последних градусах и возникающий прихлоп.

Регулируя двери самостоятельно следует помнить, что не стоит вращать винт с большим усилием. Поворот винта на четверть дает заметный эффект замедления хода двери.
В процессе работы механизма проводят регулировку дверного доводчика своими руками. Если монтаж и эксплуатация доводчика осуществляются верно, то регулировка понадобится лишь при изменении температуры воздуха.

Принцип регулирования дверного доводчика

Правильный процесс эксплуатации дверного доводчика

Правильное функционирование доводчика поможет механизму служить долго. При эксплуатации доводчика не рекомендуется:

  • прилагать усилие для быстрого закрывания;
  • подпирать или принудительно тормозить ход двери;
  • раскачиваться на двери или дергать за рычаг устройства.

Невыполнение этих рекомендаций приведет к быстрому выходу из строя сальников доводчика, поломке поршня или шестерни.

Выбирая доводчик, необходимо учитывать размеры и массу дверной конструкции

В случае поломки доводчика ремонт обходится дорого, при этом длительная работа механизма после него не гарантируется. Придется приобретать новое устройство.

Полезный совет! Выбирая доводчик для двери, учитывайте необходимость частого применения режима открытой двери, отдавая предпочтение устройству с функцией «Hold-open/Delay».

Доводчик для стеклянных дверей

Если в силу сложившихся обстоятельств, двери приходится часто держать открытыми (например, при переезде или уборке), рекомендуется установить модель доводчика с функцией задержки двери в открытом состоянии. С его помощью дверь будет фиксироваться на некоторое время в открытом положении. Такие доводчики оснащены дополнительным рычагом, перекрывающим поток масла, в результате чего пружина не разжимается и дверь остается открытой в нужном вам положении.

Дополнительную информацию об устройствах можно получить, ознакомившись с видео доводчиков дверей.

Установив на своих входных и межкомнатных дверях доводчики, вы навсегда избавитесь от эффекта «хлопающих дверей».

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Уличный доводчик для двери – практичный закрывающий механизм |

Доводчик – это устройство, обеспечивающее плавное закрытие дверного полотна. Свою работу механизм выполняет автоматически за счёт сдавливания пружины, лежащей в его основе. По мере прекращения давления на дверь спираль расправляется и возвращает её в исходное положение.

Типы доводчиков и принцип действия

 Дверные механизмы имеют собственную классификацию, поскольку различаются по видам, способу монтажа и прикладываемому усилию.

По типу установки уличные доводчики для дверей подразделяются на три вида:

  • Верхние, которые крепятся к верхней части створки.
  • Напольные, монтируемые в пол.
  • Скрытые, закрепляемые внутри рамы.

    Скрытый доводчик для двери

    Верхний доводчик для двери

    Напольный доводчик для двери

  • Усилие тяги механизма подлежит измерению по нормативу EN 1154. По уровню нагрузки устройство попадает в диапазон EN1 – EN7. Пользуются этими критериями так: для широких тяжёлых створок покупают доводчик с наибольшим значением EN. И наоборот, узкое облегчённое полотно требует закрывающего механизма с маленькими показателями. Существуют варианты универсальных устройств, где после букв стоит диапазон регулировки усилия. Обходятся такие модели недёшево, но свою работу они выполняют лучше.

    Кроме того, ассортимент доводчиков для уличных дверей классифицируется по типам:

    Принцип действия доводчиков одинаков. В процессе открытия двери движущаяся шестерня направляет усилие на зубчатую рейку, которая находится в металлическом цилиндре. Рейка провоцирует движение поршня, который в свою очередь толкает пружину и сжимает её. Пока перемещается поршень, масло перетекает между камерами, оказывает сопротивление и замедляет ход дверного полотна.

    В момент исчезновения давления спираль разжимается и толкает поршень обратно. Масло вновь перемещается между частями механизма, в результате чего захлопывание замедляется и полотно примыкает к каркасу плавно.

    Таким образом, на скорость движения двери и усилие влияют несколько факторов:

    • Мощность пружины.
    • Лёгкость хода шестерни.
    • Плавность и быстрота движения рейки и поршня.
    • Степень вязкости масла. При зимних отрицательных температурах усиливается вязкость вещества, отчего оно хуже перетекает. В жаркую погоду текучесть повышается, и двери закрываются слишком быстро.

    Чтобы уличный доводчик на дверях работал исправно, его следует регулировать ежесезонно. Меняющаяся вязкость масла – основная причина наладочных работ.

    Как выбрать доводчик для двери

    Навесной доводчик для калитки

    Прежде чем отправляться за покупкой закрывающего механизма, хозяин должен определиться с его критериями. Европейским стандартом EN 1154 установлено 7 градаций доводчиков, определённых по величине закрывающего усилия. Как упоминалось выше, подбираются они на основании массы дверного полотна и его размеров.

    Используем сетку стандартов следующим образом. Если ширина нашего полотна составляет 900 мм, а весит – 70 кг, с закрывающими функциями лучше всего справится доводчик размера EN-4. Для удобства пользования некоторые производители механизмов разработали диапазон возможностей. С какой величиной усилия ставить доводчик, хозяин решит, опираясь на особенности монтажа.

    При покупке уличного доводчика для двери рекомендуем брать модель, максимально подходящую входной группе. Заниженные характеристики чреваты ранним выходом механизма из рабочего состояния. Преувеличение параметров также недопустимо – оно создаст трудности с открытием дверей.

    Если понравившаяся модель подходит вам по градациям EN, уточните у продавца возможность уличной эксплуатации. Непереносимость устройством перепадов температур говорит о непригодности его наружного использования. Всё дело в масле, меняющем вязкость в разных условиях. Допустимый диапазон температур прописан в техпаспорте изделия.

    Таблица подбора класса доводчика в зависимости от веса и ширины полотна

    Советуем сразу оценивать функционал модели. Стандартные регулировки многих устройств, а именно изменение силы спирали, скорости движения и усилия закрывания полотна, находятся в секторе 180 – 15°. На конечном участке, который называется доводка, регулировки должны попадать в предел 15 – 0°.

    Защитить дверь от удара по стенам, а людей – от травматизма поможет регулируемый гидравлический демпфер. Устройство не допускает резкого распахивания дверей, созданного сквозняком или человеком, прикладывающим чрезмерные усилия.

    Опция «задержка закрывания» будет полезной, если через двери периодически проносят грузы. Поток людей в этом случае не должен быть большим. Ещё одна полезная функция – Hold-Open, или фиксация открытого положения. Если вам периодически требуется оставлять дверь нараспашку, и вы станете это делать принудительно, механизм испортится. Но если оснастить дверь устройством с функцией Hold-Open, эксплуатация изделия продлится благодаря механической или электромагнитной защёлке. «Механика» срабатывает в тот момент, когда угол открывающейся двери превышает 90°. Снимают защёлку, потянув полотно в сторону запирания. Изделия с электромагнитными защёлками удерживают двери при наличии тока. Разблокировка дверей происходит по мере разрывания цепи.

    Установка уличного доводчика своими руками

    К дверным закрывающим механизмам обычно прилагается инструкция с шаблонами для монтажа. В этом случае вам остаётся выбрать класс усилия по весу и ширине полотна и определиться с местом крепежа устройства – косяк или непосредственно дверное полотно (зависит от стороны, в которую открывается входная конструкция).

    Устройство дверного доводчика

    Рассмотрим, как установить корпус доводчика на полотно.

    Прикладываем шаблон и фиксируем скотчем. Затем делаем кернером разметку точек под отверстия и сверлим их электродрелью.

  • Устанавливаем корпус закрывающего механизма при помощи саморезов и проверяем ориентир регулировочных винтов.
  • Фиксируем кронштейн (лапку) рычага. Способ крепления определяет класс по усилию. Детальный осмотр рычага показывает, что он состоит из цельной и составной половинок. Составная часть имеет еще две половинки, объединённые резьбовым соединением. Резьба регулирует длину рычажного плеча. Цельное плечо сводим с корпусом, составное – с лапкой.
  • Выбираем плечо, которое будет располагаться перпендикулярно касательно дверного полотна. При наличии защёлки выставляем цельное плечо, соблюдая угол 90°. В другом случае под прямым углом закрепляем сборное плечо. Регулируем положение длиной рычага с резьбой (по мере необходимости удлиняем или укорачиваем).
  • Сводим концы половинок рычага, прижимая их до щелчка. Устройство рычага может быть и другим, но принципы монтажа всех доводчиков сходны.
  • Слишком глубокий дверной проём не позволяет размещать «лапку» на раме конструкции. Поэтому деталь крепят на монтажный уголок, или пластину. К доводчику подобная фурнитура не прилагается, она продаётся отдельно.

    Регулировка дверного доводчика

    Монтаж закрывающего устройства – полдела. Для полного удовлетворения хозяйских нужд доводчик должен быть правильно отрегулирован. Скорость закрывания дверного полотна отлаживается по двум диапазонам. Маркировка винтов и расположение в разных моделях отличаются, но этот момент проясняет инструкция. В целом регулировка везде одинакова, так что разобраться несложно.

    Правила регулировки дверного доводчика

  • Доводим механизм до закрытого состояния путём вращения подходящего винта. Сила и скорость работы устройства зависят от массивности двери и наличия замка с защёлкой. Тем не менее, скорость движения двери не должна существенно отличаться от изначального хода.
  • Выставляем приемлемую скорость до угла 15°, образующегося при полностью открытом положении. Наблюдаем, как движется дверь. Резкости, остановок и рывков быть не должно.
  • Вращаем регулировочные винты плавно, не допуская поломки механизма или порчи корпуса.
  • Первоначальную нагрузку пружины доводчика повышают по мере необходимости в увеличении усилия закрывания двери. Для этого пользуются специальным винтом.

    Советы по эксплуатации доводчика

    Чтобы закрывающий механизм не вышел из строя преждевременно, не увеличивайте скорость закрытия двери вручную и не блокируйте открытую дверь путём подпорки полотна тяжёлым предметом и привязыванием ручки. Если открытый вход необходим на длительное время, отсоедините рычажную систему.

    Из чего состоит доводчик?

    Правильность работы доводчика зависит от качества установки дверей. До начала монтажа корпуса проверьте полотно на предмет расшатанности, перекоса, провисания в петлях. Положение замков и защёлок контролируйте в ходе эксплуатации. Не разрешайте детям кататься и виснуть на дверях, предупредите домочадцев, чтобы не вешали на дверную ручку сумки.

    Для лёгкого хода доводчика хотя бы раз в году смазывайте шарнирные узлы устройства консистентной смазкой. Регулируйте механизм каждое полугодие, если ему приходится принимать на себя прямые солнечные лучи и атмосферные осадки. Идеально будет предусмотреть защиту доводчика ещё на этапе монтажных работ.

    Источник

    stroymaster-base.ru
