Доводчики для межкомнатных дверей – виды, советы по монтажу и эксплуатации

Доводчик для межкомнатных дверей. Накладной, скрытый, напольный, петельный

Из статьи Вы узнаете:

Двери, автоматически закрывающиеся за посетителями, гораздо удобней обычных моделей, так как позволяют не беспокоиться об утечке тепла, нарушении изоляции и назойливых взглядах любопытствующих. Простейшее средство, обеспечивающее самостоятельное закрывание створок, придумано давно – это металлическая пружина, закрепляемая на подвижной и стационарной частях дверной конструкции. Иногда, захлопывание открытой двери может обеспечить и полоса плотной резины. Однако подобные приспособления достаточно примитивны, а поэтому им на смену пришли более совершенные и эффективные устройства, называемые доводчиками.

Доводчики имеют сложную конструкцию и способны выполнять более широкий спектр функций, в сравнении с захлопывающими пружинами или резинками. Удобный механизм обеспечивает плавное закрывание дверей без ударов и сотрясений, опасных для изделий со стеклянными вставками или полотнами. Специальные модели могут удерживать дверь в открытом состоянии (под определенным углом) некоторое время, давая возможность посетителям проходить сквозь них без спешки и суеты. Большинство устройств позволяет настроить уровень усилия, которое нужно приложить для того, чтобы створка закрылась.

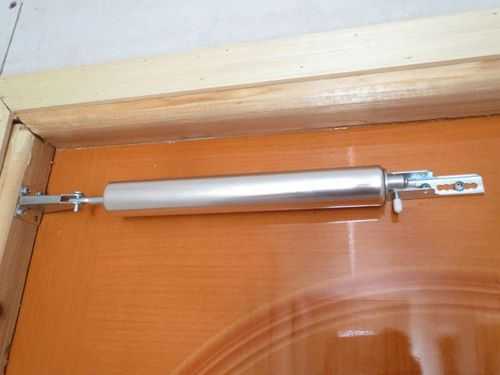

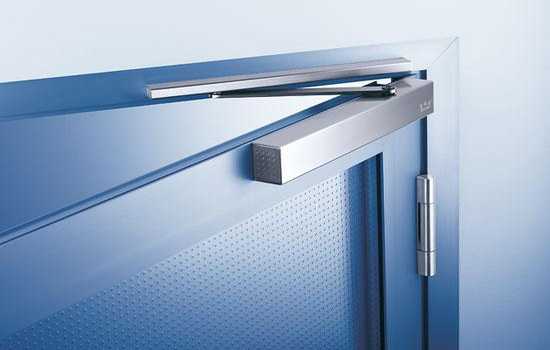

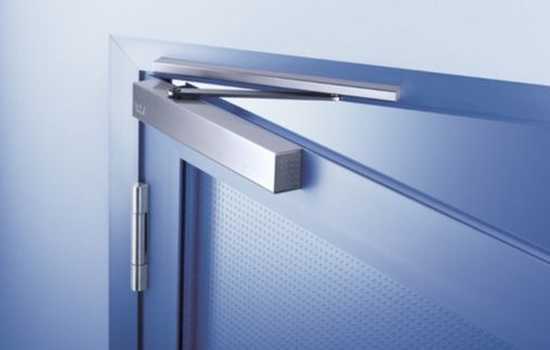

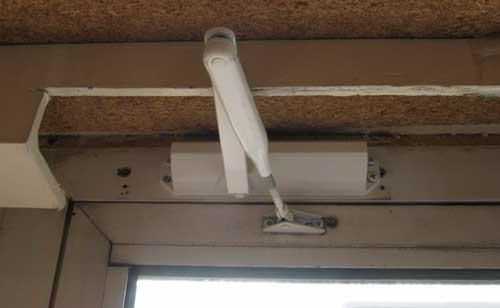

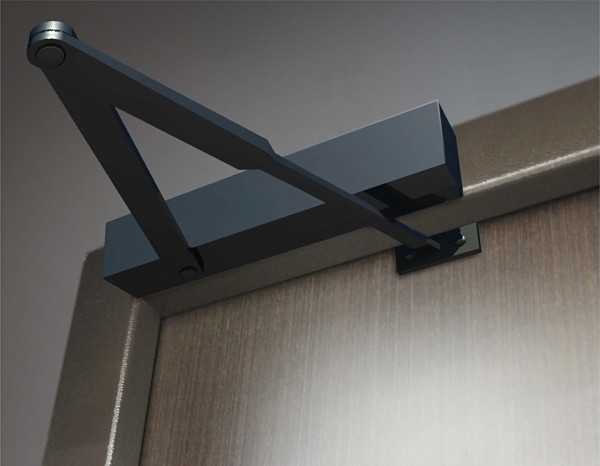

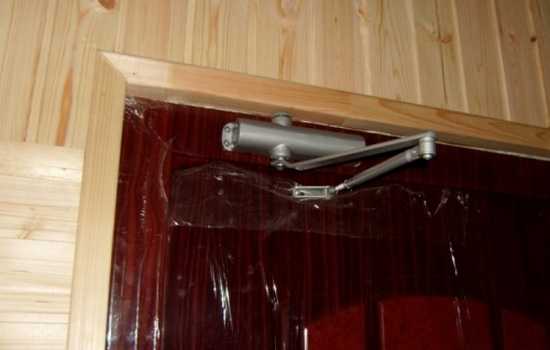

Накладные доводчики

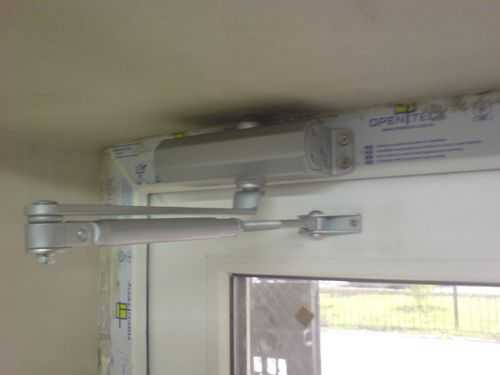

Этот вид доводчиков наиболее часто устанавливается как на входных, так и на межкомнатных дверях распашного типа. Они надежно и эффективно работают в местах с большой проходимостью и хорошо выдерживают регулярные высокие нагрузки. Основная цель накладных устройств – держать двери в закрытом состоянии.

Существует две разновидности накладных доводящих конструкций:

1. С приводом зубчатого типа – работа механизма обеспечивается за счет передачи движения от пружины при помощи шестерни и штифта с зубцами. Приводные доводчики довольно массивны, а поэтому их редко ставят на двери между комнатами.
2. Со скользящим стержнем – функционирование системы обеспечивает кулачковый стержень и два поршня, которые сжимают и разжимают пружину, для открывания/закрывания дверей. Рабочие элементы находятся в корпусе, наполненном машинным маслом, а система гидравлики позволяет дверям плавно открываться и закрываться.

Установка доводчиков осуществляется одним из двух способов и зависит от того наружу или внутрь открывается дверная створка. Двери, открывающиеся «от себя», требуют следующего монтажа: корпус доводчика устанавливается на верхнем брусе дверной коробки, а рычаг крепится на подвижном полотне. У конструкций, которые открываются «на себя» все наоборот: корпус размещается на активной створке, а рычаг закрепляется в верхней части дверного короба.

Скрытые доводчики

Считается, что для внутренних дверей лучше других подходят доводчики скрытого типа, именуемые также рамочными. Принцип их устройства аналогичен накладным механизмам стержнево-поршневого типа, но размеры значительно меньше. Рамочные доводчики настолько компактны, что совершенно незаметны при аккуратной врезке в верхнюю часть дверной створки – она продолжает выглядеть целой и неповрежденной.

Скрытый механизм можно монтировать разными способами:

• При достаточной ширине верхнего бурса дверной коробки корпус доводчика врезают в него, при помощи ручного фрезера.

[tip]Для того чтобы удачно врезать корпус доводчика в верхнюю часть дверной створки требуется достаточный промежуток между верхним краем подвижного полотна и контуром короба.[/tip]

• Корпус скрытого механизма располагают в верхней части дверного полотна. Этот способ используется гораздо чаще, так как работать со снятой с петель створкой гораздо легче, чем осуществлять монтаж в стационарно установленную конструкцию.

Точно рассчитать место установки корпуса доводчика на дверном полотне довольно сложно. При недостатке опыта монтажа устройств таким способом, необходимо точно следовать инструкциям, размещенным производителем в сопроводительной документации. В них объясняется как правильно делать замеры.

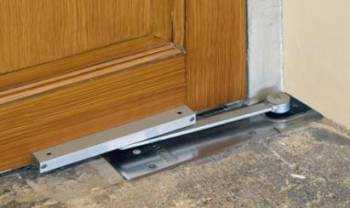

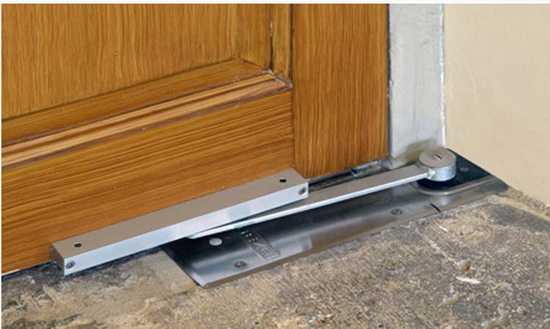

Напольные доводчики

Одной из разновидностей скрытых доводчиков являются напольные механизмы. Эти специфические устройства устанавливают на двери маятникового типа или на двери-качели без ограждающей коробки. Наиболее активно используются такие доводчики в магазинах и общественных зданиях, имеющих входные двустворчатые двери из стекла. Преимуществом напольных доводчиков является их способность выдерживать массивные полотна, а также фактическое выполнение функций поворотного механизма.

[tip]Двери, разделяющие внутренние помещения, редко оснащаются доводчиками напольного типа – они применяются только при установке эксклюзивных моделей особой конструкции.[/tip]

Напольные доводчики представляют собой металлический вал, который располагается вертикально и соединен с пружиной, другой конец которой крепится к дверному полотну и обеспечивает его закрывание. Активная створка размещается на валу доводчика, который одновременно выполняет роль дверного навеса.

Некоторые современные напольные доводчики оснащены гидравлической системой, позволяющей настраивать уровень усилий, необходимый для приведения створки в движение.

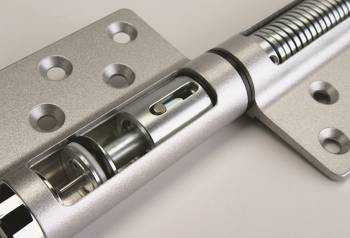

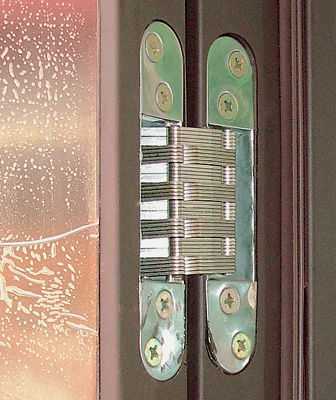

Петли-доводчики

Дверные петли, выполняющие роль автодоводчика начали производить не так давно. Внешне эти изделия практически не отличаются от обычных петель и устанавливаются по тому же принципу, что и стандартные аналоги. Однако из-за конструктивных особенностей размеры петель-доводчиков больше обычных моделей и имеют ряд существенных недостатков:

• Усилие, оказываемое на закрываемую створку, слишком мало, поэтому доводящие петли способны закрывать только легкие двери.
• Петли не выдерживают вес тяжелых створок.
• Ресурс работы устройств очень мал по сравнению с простыми петлями.
• Монтаж специфических петель достаточно сложен для неподготовленных мастеров.

Установка петель-доводчиков оправдана только на легких межкомнатных дверях, так как тяжелые дверные створки быстро выведут их из строя. Можно, конечно, оснастить дверь тремя или четырьмя петлями, но это затруднительно и не выгодно. При установке доводящих петель на дверную конструкцию необходимо точно выдерживать расстояние и расположение изделий относительно друг друга – чем больше петель устанавливается, тем сложнее это сделать. Монтаж устройств с нарушением требований приводит к быстрой их поломке.

Для того чтобы доводящие петли работали эффективнее, возможна установка двери с небольшим наклоном. Угол наклона необходимо точно рассчитать, так как при малой его величине эффект будет незаметен, а большое значение утяжелит открывание.

Доводчики для дверей раздвижного типа

Конструкция и принцип работы таких доводчиков схожи с функционированием механизмов, устанавливаемых в корпусную мебель. Главная задача этих устройств – не допустить резкого столкновения створок друг с другом и их повреждения. Состоят доводчики для раздвижных дверей их небольшого штока и пружинного механизма, вмонтированного в него. Врезка устройств производится в верхний/нижний брус дверной коробки или в полотно двери с торцевой стороны.

Если врезка осуществлена не качественно и штифты доводчика не заглублены на максимальный уровень, то они могут мешать при движении через проход и быстро ломаться из-за частого задевания.

vse-pro-dveri.com

Как выбрать доводчик для двери. Виды и описание преимуществ

Из статьи Вы узнаете:

Издавна люди старались сделать двери в своем жилище так, чтобы они сами закрывались плавно и бесшумно. Не всегда получалось так, как хотелось. Поэтому умельцы стремились усовершенствовать этот механизм. От простого камня пришли к специальному приспособлению, которое назвали доводчиком.

Если человек решил поставить такое устройство на свою дверь, то стоит изучить этот механизм и особенности его регулирования. Установить доводчик не сложно, однако есть свои тонкости и нюансы.

Суть самого механизма доводчика заключается в том, что он значительно снижает нагрузку на крепления двери, что в свою очередь оберегает ее от износа и повреждения. Устанавливаются они не только на наружные двери, но и на внутренние, гаражные и другие.

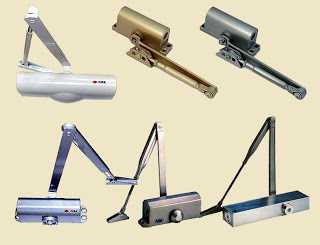

Виды доводчиков

Устанавливается механизм как с внутренней стороны двери, так и с наружной. Для наружной двери доводчик лучше установить внутри дома, так как из-за негативных погодных условий механизм может быстро выйти из строя.

Согласно стандартной схеме установки, доводчик крепится на полотно двери. Сам рычаг монтируется к дверной коробке. Установка также зависит от того, как расположены петли, как открывается дверь. Если дверь открывается вовнутрь, то рычаг крепится непосредственно к брусу дверной коробки, а сам механизм располагается на двери. Если дверь открывается вовне, то здесь все наоборот – рычаг монтируется на полотно двери, а механизм к притолоке.

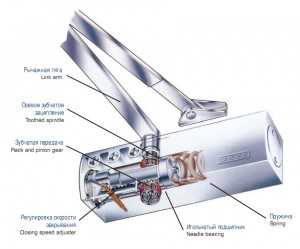

Конструкция дверного доводчика на рычажной тяге

Наиболее популярный товар – механизм доводчика со скользящей тягой. Такие дверные изделия обладают привлекательным дизайном, который не нарушает гармонии общего интерьера помещения. Также данное устройство можно дополнить электромагнитным фиксатором и даже пожарным сигнализатором. Часто эти доводчики имеют эластичный ограничитель, который контролирует их работу, задавая определенный угол раскрытия двери. Существуют и универсальные модели. Они имеют скользящую канальную тягу, которая позволяет устанавливать механизм с обеих сторон двери.

Одним из главных условий покупки хорошего доводчика, является способность изделия осуществлять регулировку движения двери. Возможность подобной регулировки полностью зависит от момента инерции, создаваемого дверью. Существует даже стандарт, определяющий данный показатель: EN 1154.

Механизмы подобного рода по усилию, необходимому для их закрывания делятся на несколько классов – от 1 до 7 (EN1–EN7). Последние классы применяются в массивных входных дверях, первые – в межкомнатных, имеющих небольшую удельную массу.

Следует отметить, что существуют доводчики, конструкция которых предусматривает изменение усилия открывания двери. Класс таких доводчиков обозначается «плавающий», например, EN 1–3 или EN 4–6.

Отличаются дверные доводчики также по способу установки. Они бывают:

• накладные;
• напольные;
• рамные;
• скрытые.

Накладной способ установки подразумевает крепление механизма устройства поверх дверной коробки. Иногда он вставляется сразу в петли двери. Этот способ – самый простой. Напольный доводчик устанавливается заранее во время ремонта, и после завершения всех работ становится недоступным. Рамные отличаются от напольных лишь тем, что их крепление осуществляется к дверной раме.

Самый сложный способ установки – это скрытый. Здесь нужно иметь достаточно опыта, так как потребуется готовить полости с помощью фрезера.
Часто накладной дверной доводчик сопровождается подробной инструкцией к установке. Если следовать четкому алгоритму действия, то проблем с установкой не возникнет. Однако, как бы просто это ни было, перед установкой нужно убедиться, что дверь находится в рабочем состоянии. Если есть проблемы или поломки, их нужно устранить.

Как выбрать доводчик

Подбирается доводящий механизм исходя из размеров и массы двери – это правило при подборе необходимого экземпляра надо неукоснительно соблюдать. В инструкции, прилагаемой к устройствам подобного типа, в большинстве случаев указывается таблица подходящего класса мощности.

Основные правила выбора дверного доводчика следующие:

1. В зависимости от массы створки. Чем она больше, тем мощнее модель доводчика потребуются.
2. Если усилия, прилагающие одним устройством недостаточны для обеспечения качественного закрывания двери, то допускается совмещение сразу двух доводящих механизмов.
3. Если ширина дверного полотна превышает величину 1,6 метра, то применение доводчика лишено смысла – его правильная работа не гарантируется.
4. По возможности обращать внимание на скорость закрывания и скорость захлопывания двери. Обе величины определяются визуально. При этом термин «захлопывание» обозначает прохождение створкой последней стадии траектории движения.
5. Торможение открывания. Установка моделей, наделенных такой функцией, особенно будет уместна в зданиях, при посещении которых определенный процент посетителей пытается открывать дверь путем прикладывания чрезмерной силы. Функция торможения необходима для того, чтобы дверь не получила повреждение при ударе о стену.
6. Задержка закрывания. Наличие этой функции позволяет человеку беспрепятственно пройти в случае, например, когда его руки заняты сумками.
7. Фиксация открытой створки. Для домашнего использования не требуется.

[tip]В продолжение темы, советуем ознакомиться со статьей, озаглавленной «Доводчик для межкомнатных дверей. Накладной, скрытый, напольный, петельный»: http://vse-pro-dveri.com/dovodchik-dlya-mezhkomnatnyh-dverej-nakladnoj-skrytyj-napolnyj-petelnyj.html [/tip]

Сегодняшние доводчики зачастую совмещают в себе несколько вышеперечисленных функций, а также возможность регулировки. Это отражается и на цене изделия – она становится несколько выше.

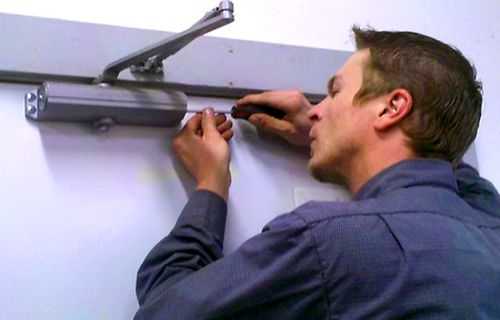

Краткая инструкция по установке

1. Прежде всего нужно определить место, куда будет установлено доводящее устройство, а также выбрать схему установки.
2. Шаблон доводчика приклеивается к месту на двери или притолоке.
3. Отмечаются точки отверстий, которые необходимо просверлить для будущего крепления. Обычно это 4 отверстия для самого механизма и 2 для рычага.
4. В первую очередь монтируется рычаг. После этого крепится сам механизм доводчика.
5. После того, как все части установлены, производится коррекция длины рычага. Сам рычаг обязательно должен располагаться перпендикулярно полотну двери.

Все необходимые детали для крепления продаются вместе с механизмом, поэтому нет необходимости покупать их отдельно. Важно только четко следовать инструкции, и тогда проблем с установкой доводчика не возникнет.

Необходимо также знать, как правильно регулировать работу механизма. Устройство располагает специальными регулирующими винтами. Они задают скорость движения дверного полотна и имеют два режима. Первые режим предполагает скорость закрывания двери от 180 до 15 градусов, а второй — от 15 до 0. Для того чтобы выбрать наиболее оптимальные вариант, винты поворачивают либо вдоль, либо против нарезки. Однако не стоит слишком усердствовать. Корректируется скорость с помощью винтов очень легко. Два и более оборота винтов могут привести к повреждению всего механизма, а также выпадению винтов и утечке масла.

Иногда дверные доводчики могут быть дополнены специальными функциями, такими как демпфер, фиксатор двери в открытом режиме, механизм, который затягивает закрывание двери и так далее.

После того как дверной доводчик установлен и дверь эффективно функционирует, останется только правильно соблюдать правила эксплуатации. Нельзя допускать ненужных перегрузок, а также следить за тем, чтобы никто не пытался хлопать дверью. Таким образом, и дверь, и устройство смогут прослужить очень долгое время и для многих поколений.

vse-pro-dveri.com

Скрытые дверные доводчики и принцип их установки



Почему-то так сложилось, что большинство людей представляют себе дверной доводчик, как огромный блок установлен сверху двери, но на самом деле это не так. На сегодняшний день существует огромное количество разнообразных дверных доводчиков. Разных во всем и по типу крепления и по принципу работы и по технологии работы и еще много в чем. Современные производители дверей советуют три основных вида дверных доводчиков, которые долго служат и облегчают жизнь человечества. Это скрытый дверной доводчик предназначен для межкомнатных дверей самых разных конструкций, напольное устройство для автоматического до-закрытия дверей и не так давно появившиеся петли-доводчики. Обо всем этом немного позже, а сейчас поговорим о напольном дверном доводчике.

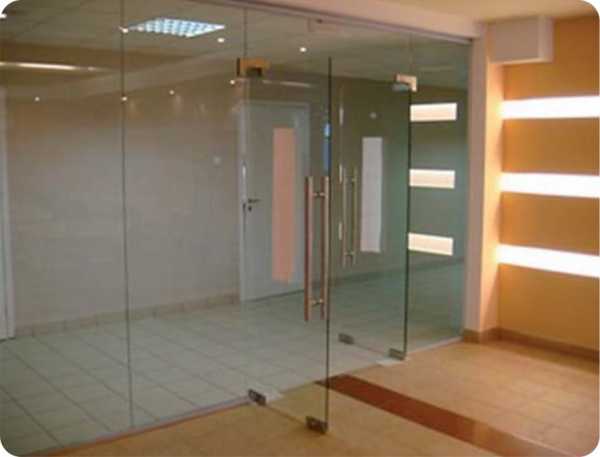

Напольный дверной доводчик представляет собой специальный поворотный механизм специальной конструкции – на первый взгляд этот механизм можно назвать устройством для установки двери. Обычно такой механизм используют для установки хрупкой стеклянной двери, но это не ограничение есть возможность установить его и для обычных деревянных межкомнатных дверей.

Особенность механизма напольного доводчика состоит в том, что есть возможность установить дверь без применения лутки, с его помощью дверное полотно крепится к потолку и полу. Напольный дверной доводчик работает очень просто. Конструкция этого механизма представляет собой подпружиненный шток, на которое непосредственно и насаживается дверь. Когда дверь открывается, кольцевая пружина механизма сжимается и заставляет дверное полотно возвратиться в исходное положение. Такая пружина, как правило, присутствует и в верхнем и нижнем навесе.

В механизме напольного дверного доводчика так же применяется и гидравлический шток. Такой механизм является более функциональным, благодаря наличию гидравлического штока есть возможность регулировать усилие закрытия и открытия верного полотна.

Скрытые дверные доводчики

По сути, скрытый дверной доводчик практически ничем не отличается от обыкновенного устройства этого ж типа, который устанавливается над дверью. Основное и, наверное, единственное его отличие это миниатюрная конструкция, что позволяет скрыть его в торце дверного полотна.

Как и обычные доводчики, скрытые доводчики можно установить как до установки дверного блока, так и после него. Единственная разница исключительно только в удобстве процесса установки дверного доводчика. Это обусловлено использованием специальных инструментов как ручная фреза и дрель, которыми гораздо легче и удобнее работать и врезать скрытый дверной доводчик до момента установки дверного блока.

Установка дверных доводчиков скрытого типа сопряжена с некоторыми на первый взгляд незначительными трудностями. Но все же это только на первый взгляд, казалось бы, какая разница на каком расстоянии его врезать в торец главное, чтобы не бил заметным, но нет. Очень важно не только правильно и аккуратно его врезать, но и грамотно рассчитать место его расположения в дверном торце. Чтобы не ошибиться и все не испортить, лучше тщательно изучить ответ на этот вопрос в инструкции, которая прилагает производитель к изделию и в которой, как правило, указаны все необходимые для правильной установки замеры.

Дверные петли с механизмом доводки

Дверные петли с механизмом доводки считаются наиболее интересным вариантом. Этот тип появился сравнительно недавно, в основу его работы положен принцип работы пружин. Для установки этого механизма нет необходимости сверлить и резать дверной блок. Такой механизм абсолютно не портит внешний вид установленной двери. Можно говорить даже о том, что этот тип дверных доводчиков вообще незаметный для человеческого глаза.

Дверной доводчик такого типа устанавливается аналогично обыкновенному дверному навесу, от которого он отличается исключительно своим размером и конструкцией. Обычно цилиндр, соединяющий дверное полотно с блоком немного больше чем у обычных изделий этого типа.

Несмотря на свои положительные свойства, дверные петли с доводчиков имеют и свои минусы всему причина их конструктивная особенность.

Основной их недостаток это плохой показатель в работе с массивными деревянными дверьми. Что ограничивает их использование. Принцип работы механизма доводчика таков, что не позволяет сделать доводчик обладающим таким большим усилием. Второй недостаток этого механизма опять-таки в силу слабого механизма до-закрывания двери это изделие сравнительно быстро выходит из строя.

Ну и напоследок петли-доводчики требуют очень тщательного подхода к установке двери. С целью облегчить работу дверной петли с механизмом доводки дверной блок устанавливают с небольшим нарушением вертикали. Очень важно найти эту золотую середину. Поскольку сделав слишком большой уклон блока дверь и без доводчика будет самостоятельно закрываться, а если сделаете слишком малый уклон дверного блока, то только усложните работу этому механизму доводчика.

Регулировка дверных доводчиков

К большинству современных дверных доводчиков выдвигается огромное количество требований. Например, дверной доводчик не просто должен закрывать дверь, он обязан делать это очень мягко и бесшумно. Мало того, на него возлагаются обязанности удерживать дверное полотно не только в закрытом положении, но и в открытом положении под установленным углом. Всё это достигается благодаря возможностям регулировки и специального механизма фиксации дверного полотна.

Обычно вся регулировка дверного доводчика сводится к закручиванию или отвинчиванию специальных винтов, которые и ослабляют или наоборот усиливают действие кольцевой пружины или гидравлического цилиндра. Как правило, стандартные доводчики оснащены двумя такими винтами, который в частности отвечает за окончательное закрывание двери, а второй за плавность и скорость закрытия двери.

Не менее интересный в применении имеет вид специальный механизм фиксации двери как еще называемый блокиратором двери. Этот механизм работает благодаря установленным на раме доводчика дополнительных рычагов. У рамному и напольному дверному доводчику эти рычаги заменяются специальными выступами, которые расположены на их осях.

Основной особенностью этого стопорного механизма считается то, что стопориться он практически автоматически, а вот вывести его с этого состояния можно только вручную. А вот что касается дверных доводчиков рычажного типа то вывести их с этого состояния без знания некоторых моментов практически не возможно.



Видео: Дверные доводчики

Столярные работы, Сантехнические работы, Ремонтные работы, Облицовочные работы, Монтажные работы

postroydo.ru

Как выбрать доводчик для двери: виды и технические характеристики

Доводчик для двери широко используется не только в офисах и торговых центрах. Его активно устанавливают на дверях подъездов и квартир. Зная виды и классы доводчиков, их принцип действия и особенности работы, вы сможете выбрать устройство, подходящее для вашей двери и условий эксплуатации.

Виды доводчиков

Существуют следующие виды доводчиков в зависимости от места их установки:

• верхние накладные;
• напольные;
• скрытые.

Говоря о доводчиках, как правило, подразумеваются накладные устройства, установленные вверху над дверью. Они крепятся на стену или дверь и обеспечивают плавный ход дверного полотна при закрывании. Такие доводчики относительно недороги по сравнению с другими видами и просты в установке и эксплуатации. По механизму действия они могут быть с зубчатым приводом или со скользящим стержнем. Это самый простой вид по механизму действия и установке.

Напольные доводчики отличаются дорогой стоимостью и сложностью монтажа. Их удобно использовать для дверей, которые открываются в обе стороны. Чаще всего такие устройства ставят на стеклянные двери.

Скрытые доводчики устанавливаются прямо в дверное полотно и коробку, поэтому они совершенно не заметны. Использовать их можно для дверей толщиной 40 мм и больше. Они, так же как и напольные, отличаются высокой ценой и непростым процессом установки.

Классы доводчиков

Доводчики выбираются в зависимости от параметров двери. Поэтому их делят на 7 классов, для каждого из которых установлена максимально допустимая ширина и масса дверного полотна:

1. ширина – 750 мм, вес – 20 кг.
2. ширина – 850 мм, вес – 40 кг.
3. ширина – 950 мм, вес – 60 кг.
4. ширина – 1100 мм, вес – 80 кг.
5. ширина – 1250 мм, вес – 100 кг.
6. ширина – 1400 мм, вес – 120 кг.
7. ширина – 1600 мм, вес – 160 кг.

Однако, подбирая доводчик по классу, нужно ориентироваться на больший показатель. Например, для двери 950 мм и весом 80 кг нужно купить устройство 4 класса.

Не стоит приобретать доводчик большего класса, чем необходимо. Это не продлит срок его службы, но может потребовать больше усилий для открывания двери.

Показатель температуры воздуха

При покупке доводчика также нужно учитывать диапазон температур, при которых будет работать устройство. В зависимости от температурного режима они могут быть:

• морозостойкие, от -45 до +70;
• термостабильные, от -35 до +70;
• обычные, от -10 до +40.

Чувствительность к температуре зависит от масла, используемого в механизме устройства. Для морозостойких и термостабильных доводчиков используются специальные жидкости, способные переносить значительное снижение температуры. Обычные доводчики ставят на межкомнатные двери внутри помещения.

Способ открывания двери

Выбрать доводчик можно в зависимости от направления открывания двери. Они бывают:

• правые;
• левые;
• универсальные.

Правые устанавливаются на правое открывание, а левые – соответственно на левое. Универсальные устройства более предпочтительны, потому что могут быть установлены на дверь с любым направлением открывания. В них предусмотрено два гнезда для ножки доводчика, которую легко переставить в зависимости от необходимости.

Еще несколько советов

В зависимости от конструкции, доводчик может быть как разборным, так и цельным. Наиболее распространены герметичные устройства, оптимизированные под массовое производство. Они имеют невысокую цену, но при возникновении неисправности, такой как вытекание масла, не подлежат ремонту.

Важный показатель, указываемый фирмой производителем, это ресурс работы. У более дорогих устройств и у хорошо зарекомендовавших себя фирм, он соответственно выше и может доходить до сотен тысяч или даже миллиона закрываний. Поэтому, чем выше цена, тем более качественно сделано устройство.

И последнее, гарантия производителя. Она может быть от года до трех лет. Если продавец дает гарантию на более короткий срок, то стоит поискать доводчик в другом месте.

Выбрать доводчик совсем не сложно. Нужно учесть параметры двери, способ установки и предельные колебания температуры воздуха. Правильно подобранное устройство будет долго и успешно работать.

dveridoc.ru

Доводчик с фиксацией в открытом положении дверного полотна

Усовершенствованная пружина, которая крепится на дверь для автоматического ее закрытия, имеет название дверного доводчика. Этот механизм плавно и тихо проводит закрытие полотна. По способу монтажа их подразделяют на поверхностные, скрытые, напольные. Производители свои изделия совершенствуют и оснащают дополнительными функциями. Одним из таких модифицированных механизмов стал доводчик с фиксацией дверей в открытом положении.

Устройство, закрепленное на дверной конструкции

Потребность в доводчиках, имеющих ФОП

Дверной доводчик действует достаточно элементарно: открывая дверь, человек действует на тягу. При этом начинает крутиться шестеренка, которая, в свою очередь, двигает поршень, сжимая пружину. После отпускания двери человеком пружина разжимается, стержень двигается, и дверь закрывается. Плавность закрытия полотна достигается за счет специального масла, которое находится в корпусе устройства.

Такие механизмы очень привлекательны и практичны в офисных помещениях, магазинах, кафе, где идет большой поток людей. Также применяется устройство в жилых домах: на входных, межкомнатных дверях.

Бывают моменты, когда дверь надо зафиксировать открытой:

• нужно пронести груз;
• необходимо пройти гражданину с ограниченными возможностями;
• пройти женщине с маленьким ребенком в коляске;
• провезти на каталке больного человека;
• оставить открытыми дверь в магазине на полный рабочий день и многие другие.

Для решения такой проблемы производители усовершенствовали дверные устройства и установили дополнительные функции: дверной доводчик с механическим фиксатором положения двери.

Виды механизмов с фиксированием положения дверного полотна

Механические дверные доводчики с дополнительной опцией фиксации открытого положения дверей могут быть отключаемые и не отключаемые. Кстати, помимо этой дополнительной функции, они могут быть еще оснащены регулировкой скорости закрывания полотна, амортизацией открывания дверей, задержкой закрытия, термозаслонкой.

Рассмотреть действие механического ФОП можно на примере моделей производителя DORMA.

Классические механизмы

Классические устройства с рычагом-ножкой, как у кузнечика, не обладают встроенной фиксацией. Функцию дверей выполняет специальный рычаг. Он поставляется как опция или идет в комплекте модели TS 68.

Рычаг может быть с опцией отключения/включения, к примеру, модель TS 71, 72. Данный фиксатор подходит для левых и правых дверей. Его устанавливают только со стороны петель. Работает без отключений (постоянно) на установленном углу фиксации 80-120 градусов (устанавливают при регулировке, монтаже).

Установка DORMA TS

Прочим примером устройства с постоянно включенной фиксацией являются модели доводчика DORMA TS 72, 71, 83, 73V. Они подходят как для левых, так и для правых дверей. Опция открытого положения полотна работает при 80-120 градусах открытия полотна, только когда это необходимо.

Устройства, имеющие скользящие каналы

У доводчиков, имеющих скользящий канал, отсутствует встроенный ФОП дверного полотна. Единственный вид модели TS 93, а также ее аналог от других производителей, обладает чем-то похожим на функцию ФОП – опцию задержки закрытия по времени. Она регулируется специальным винтиком на корпусе доводчика.

Фиксатор положения поставляется как дополнительная функция, которую можно установить в канал. Преимуществом считается то, что это делают даже после монтажа доводчика, и не надо приобретать новый рычаг. ФОПы для моделей скользящего проема обладают отключением/включением.

Модель ITS 96 в действии

Например, небольшого размера фиксатор, который монтируется в канал моделей ITS 96, TS 91, 92,93, дает возможность удерживать дверь открытой по необходимости. Его отключают и включают, не вынимая из канала.

Напольный доводчик

Доводчики напольного вида также имеют возможность установить опцию ФОП дверного полотна. Их оснащают встроенной опцией с конкретным углом открытия двери – это 90 градусов и 105 градусов. Такая функция отключается/включается только у модели DORMA BTS 80 с помощью специального винта. Все остальные модели такой возможности не имеют. Например, BTS 60 фиксирует дверное полотно открытым под прямым углом. Существуют моменты, когда при возникновении опасности пожара дверь автоматически закрывается. Применяют устройства с электромеханическим фиксированием открытого состояния дверей. Принцип их действия таков: их присоединяют к дымным датчикам, сигнализации, и при ее срабатывании двери сразу закрываются и не дают распространяться огню. К таким видам относят модели DORMA TS 73, 93 EMF, BTS 80 EMB.

Монтаж дверного устройства с ФОП

• Используя шаблон, табличные значения, выбирают угол открытия полотна, отмечают два отверстия для рычага, четыре – для доводчика.
• Сверлят отверстия по отметкам.
• Закрепляют рычаг на косяк.
• Винтом закрепляют рычаг на оси механизма.
• Закрепляют шурупами корпус, не допуская нарушения геометрии.
• Если не установлен градус фиксирования открытия створки с завода, то  его устанавливают.
• Проверяют работу. При необходимости проводят регулировку, например скорости закрытия.

Важно! Для механизма доводчика опасно, когда прилагают усилия для закрытия створки. Полотно должно всегда закрываться самостоятельно.

Проверяется фиксация двери в открытом положении. Для этого нужно дверь открыть на угол, чуть больший, чем установлено. Тогда «стопор» доводчика выгибается в противоположную сторону, стопоря полотно. Для закрытия надо немного дверь приоткрыть и отпустить: рычаги придут в рабочее состояние и закроют дверь.

Это очень практично, и порой необходимо устанавливать доводчик с фиксированием положения двери в открытом состоянии.

Монтаж доводчика показан на этом видео:

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

Виды доводчиков для дверей — Всё о межкомнатных и входных дверях

Доводчик для двери: функция, виды и технические характеристики устройств

Доводчик для двери необходим для качественного функционирования дверного блока. При отсутствии привычки эмоционально выходить, хлопая дверью, стоит задуматься об использовании нехитрого устройства.

Функционал устройства

Ассортимент доводящих устройств

Хуже громко захлопывающейся двери, может быть только вовсе не закрывающаяся дверная створка. Соответственно, желание многих воссоединить обе функции, понятно:

• Дабы дверь прикрывалась самостоятельно, без человеческого контроля, сберегая прохладу либо тепло в помещении;
• С другой стороны, чтобы процесс прикрытия створки происходил с максимальной тишиной.

Ранее проблема открытого дверного полотна решалась иным образом. Использовались громоздкие и сложные механизмы с противовесами. Типичные системы использовать в современных офисных помещениях и на жилых площадях, как минимум, не эстетично. Именно по этой причине, во многих строениях и в квартирах, использовались металлические пружины. Процесс их работы был совершенен, подгоняя посетителя в спину, а звук данного действа оповещал о приходе гостя даже соседские дома.

С появлением современных дверных прикрывающих створки устройств, обе главные проблемы разрешились. При этом приемлемая стоимость механизмов, доступная широкому спектру потребительского спроса, легкость при установке и надежность в эксплуатации, сделали использование устройств общедоступными. Теперь доводчик на дверь может устанавливаться не исключительно на подъездных створках, но и на межкомнатных перекрытиях, нуждающихся в автоматическом бесшумном закрывании.

Помимо двух основных задача, доводчики дверей, в зависимости от конструктивной особенности, способны решить перечень других проблем:

• регулирование скорости прикрытия створки в двух диапазонах, производящих ускорение при захлопывании для плотного притвора;
• предохранение полотна от ударного момента при закрытии о преграду;
• фиксирование створки в открытом либо приоткрытом положении.

Основа принципа деятельности любого типа доводчика заключена в пружине. Именно пружина сжимаясь, при открытии створки, аккумулирует в себе энергию, возвращая створку в исходное положение при отпускании полотна. Дабы ход створки был плавным и не хлопающим при закрытии, прикрывающие устройства наделены вторым по значимости элементом – масляным амортизатором. Через системный механизм устройства клапанов, масло переходит из одной в другую камеры при открытии полотна, а затем перетекает обратно, при закрывании створки. Вязкость масляного амортизирующего состава процессу движения механизма придает плавность, что обеспечивает бесшумность действа.

Существуют доводчики, оснащенные несколькими амортизаторами, что сути процесса не меняет. В разных системах основной рабочий элемент – пружину, к действию приводит свое устройство. По сути, данный различный механизм и определяет тип доводчиков относительно конструкционного плана, что и стоит в зависимости от показателя цены на изделие.

Накладной тип: характеристики и разновидности

Как правило, говоря о доводчиках, зачастую подразумевают накладной тип устройства, устанавливаемого вверху дверных блоков. Данный вид устройств представляет собой наиболее дешевый механизм, закрепление которого производится на створке двери и на короб блока, либо на поверхности над проемом.

Типичные системы допустимо наблюдать во многих общественных зданиях, над дверьми магазинов и других публичных местах, где при отсутствии швейцара, существует необходимость удерживать дверное полотно в закрытом состоянии. Устройства отлично проявляют эксплуатационные качества при использовании на тяжелых дверях, перекрывающих уличный мир от внутреннего пространства. Такого рода доводчик на металлическую дверь станет отличным и надежным решением закрытых проемов. По сути, полное описание конструкции данного вида механизма допустимо вместить в следующее: система рычагов передает усилие на элемент пружины.

Относительно устройства системы передачи усилий на пружину, доводчик на дверь верхнего монтажа, допустимо подразделить на два вида:

1. Механизм с зубчатым приводом, где рычаг повязан с шестерней, которая, в свою очередь, приводит в движение поршень с зубцами или же зубчатый штифт. Надежность простой конструкции на сегодняшний день типичные изделия сделали наиболее популярными и востребованными, особо при использовании на тяжелых полотнах.
2. Доводчик для двери со скользящим стержнем представляет собой такую систему: сердцеобразный кулачковый вал приводит в действие элемент пружины и пару поршней (открывающий, второй — тормозящий). Типичная конструкция системы делает устройство менее громоздким и более надежным, особо при монтаже на тяжелых перекрытиях проемов. На сегодняшний день устройства со стержнем скольжения получили мало должной популярности, но со временем могут вытеснить из использования системы с зубчатым приводом.

Напольного тип: сфера использования и устройство механизма

Фактически напольные доводчики дверей используются в строениях и помещениях, где эстетике и стилистике дизайна уделяется достаточно внимания. Наблюдать системы допустимо в торговых центрах, где фактически все дверные полотна оборудованы данными устройствами, особо, что касается стеклянных конструкций перекрытия. Напольный доводчик на металлическую дверь так же подходит, в зависимости от конструкции самого перекрытия. По своей сути, напольные доводчики дверей представляют собой прародителя устройство со скользящим стержнем. Во всяком случае, напольные системы точно позаимствовали техническую конструкцию от них.

В отличие от механизмов верхнего монтажа, у напольных систем отсутствуют рычаги, приводящие в движение ось. Дверное полотно закрепляется именно на саму ось. Механизм конструкции напольных систем довольно прост:

• Система оснащена валом, который воссоединен с пружиной – это с одной стороны;
• Со второй стороны вал сращен с крепежным элементом, удерживающим само дверное полотно.

Получается, что створка закреплена на оси, которая приводит полотно в исходное положение, играя единовременно роль навесов. Типичное изделие позволяет производить установку напольных механизмов на достаточно тяжелых перекрытиях, даже при массе полотна весом до 300 кг.

Устройства скрытого монтажа: виды механизмов

При стилистическом требовании дизайнерского решения помещения, кроме напольных эстетичных механизмов, работающих на закрывание, зачастую используют скрытые системы для прикрытия полотен. С использованием типичных устройств, наличие подобного механизма, как такового, полностью скрыто. Доводчик для двери скрытого монтажа допустимо условно подразделить на два вида:

1. Скрытые доводчики дверей со скользящим стержнем относительно своей сути фактически ничем не отличимы от аналогов верхнего способа монтажа. Более того, механизмы наделены простой, но миниатюрной конструкцией, которая дает возможность скрыть себя в дверной короб перекрытия проема либо в массив самого полотна перекрытия.
2. Доводчик на дверь в виде петли представляет собой наиболее миниатюрное создание систем прикрытия створки. Вся конструкция типичного механизма скрыта в корпусе дверной петли. Петли-доводчики являются довольно перспективным устройством, поскольку установить данный доводчик на дверь можно без всяких дополнительных действий относительно долбления/сверления полотен. Конечно, это касается исключительно той входной конструкции перекрытия проема, которой необходимы петли.

В силу собственной специфики, петли-доводчики наделены некоторыми недостатками:

• Сфера их использования несколько ограничена;
• Устройства не рекомендовано монтировать на тяжелых дверных полотнах;
• Миниатюрность механизма наделена небольшим эксплуатационным ресурсом;
• Доводчики дверей скрытого типа (петли) довольно требовательны к процессу монтажа дверной створки.

Сфера использования специализированных доводчиков

Устройство в виде петли

Специализированный доводчик на двери называют устройство, предназначенное для раздвижных дверных перекрытий. В перечне раздвижных полотен, включены и створки раздвижных шкафов-купе. Относительно своей сути, устройство для раздвижных систем является тем же мебельным механизмом, используемым для предотвращения ударных воздействий дверок мебели. Разница между конструкциями, используемыми для раздвижных систем, заключена в первоначально создаваемом усилии.

Монтаж специализированных устройств для раздвижных конструкций, производится способом врезания их в само полотно либо дверной короб, служащий упором для раздвижных блоков. Доводчик на дверь данного типа для раздвижных конструкций, монтируется достаточно просто:

• В торцевой части дверного полотна либо в самом коробе раздвижных блоков, проделываются отверстия необходимого диаметра;
• Далее в отверстия с соответствующим диаметром вставляются доводчики дверей, предназначенные для раздвижных конструкций.

Доводчик для двери специализированного типа наделен единственным недостатком, который заключен в торчащих штифтах. За штифты допустимо цепляться чем-либо, конечно не упасть, но сломать доводчик для двери.

Доводчик на дверь: классификация устройств

Для потребителя важным показателем является регулирование движения полотна, что стоит в зависимости от массы фабрикатов и ширины створки, другими словами, от момента инерции. Типичный показатель определен стандартом EN 1154, где механизмы относительно усилий подразделены на классы – EN1 до EN7. Первые классы подходят для облегченных межкомнатных перекрытий, последние – для тяжелых конструкций. Показатели средней цены механизмов, приводящих перекрытия в исходное закрытое положение, варьируются в зависимости от класса устройства.

Класс устройства (N)

Виды и особенности доводчиков для дверей

Многие отчётливо помнят то время, когда для самостоятельного закрывания наружных и межкомнатных дверей использовалось незамысловатое устройство.

Как правило, это был пружинный механизм. Но в то время он воспринимался как полноценный доводчик для двери .

Конечно, сегодня тоже можно встретить такой пружинный механизм на дачных калитках. На чаще всего в наше время устанавливают автоматический, электрический или магнитный доводчик на двери.

Основное назначение механизмов

Стоит заметить, что пружинный механизм работает с хлопком. Интенсивность издаваемого шума при этом зависит от силы пружины. Причем, если такое устройство установить на межкомнатную остеклённую дверь и не рассчитать силу удара, даже стёкла могут вылететь. Поэтому вряд ли кто-то сегодня решится установить пружинный механизм на межкомнатных блоках.

Благо технологии постоянно совершенствуются, поэтому в настоящее время доводчик дверной отличается усовершенствованными механизмами и бесшумной работой.

Интересен тот факт, что в основе работы современных устройств заложен принцип функционирования пружины. Разве что новые доводчики для дверей прячут эти пружинки вовнутрь корпуса. Более того, современные дверные доводчики оснащены и целым рядом других полезных особенностей.

Они не только плавно открывают дверцу, но и могут удержать створку в определённом положении. Кроме того, доводчик для дверей позволяет отрегулировать скорость закрывания дверки. Но и это оказывается ещё не весь список достоинств, которыми обладают доводчики для дверей.

Производители таких механизмов позаботились о том, чтобы для каждого типа ограждающих конструкций были разработаны и выпущены особые доводчики для дверей (ОКПД 28.63.14.150).

По сути, все выпускаемые устройства условно можно разделить на 4 обширные группы:

• напольные механизмы;
• накладные приспособления;
• встраиваемые изделия;
• специализированные устройства.

К тому же каждый магнитный и пружинный механизм условно можно отнести к одному из 7 классов устройств (ОКПД 28.63.14.150). Виды устройств, которые относятся к первым классам, предназначены для облегчённых межкомнатных систем. А представители последних групп используются для тяжёлых дверных блоков.

Магнитный или любой другой механизм (ОКПД 28.63.14.150) разнится с другими представителями этой группы стоимостью. Отчасти, на стоимость влияет качество исполнения устройства, его эксплуатационные показатели, а также дополнительные особенности (к примеру, это электрический напольный механизм или пневматические приспособления).

Такой доводчик двери (ОКПД 28.63.14.150) знаком многим. Чаще всего встретить его можно в магазинах и других общественных местах, где нет швейцара, а входные дверцы всегда должны быть закрытыми. Такие механизмы, по сути, являются самыми дешёвыми.

Устройство дверного доводчика.

Они условно могут быть разделены на 2 подгруппы:

1. Доводчики на двери с зубчатым приводом.
   Такие виды устройств не используются для межкомнатных систем. Предназначены эти механизмы для того, чтобы «следить» за фиксацией входных блоков. А способствует этому особый элемент, приводящий в движение зубчатые штифты либо шестерни устройства. Благодаря своей простоте и надёжности, этот доводчик дверей получил особую распространённость и популярность.
2. Доводчик на двери, оснащённый скользящим стержнем (ОКПД 28.63.14.150).
   Хотя такие автоматические виды устройств менее используемые, но это отнюдь не значит, что они чем-то хуже. При сравнении этого механизма с зубчатым у первого можно обнаружить немало превосходных параметров. Хотя такие конструкции отличаются малыми габаритами, по заявлению производителей, они надёжны и выносливы. В основе этого механизма находится кулачковый стержень, приводящий в движение пружинку, и два поршня (эти элементы конструкции и отвечают за скорость открывания полотна и его торможение).

В принципе напольные устройства — это своего рода скрытые приспособления. Они практически незаметны.

Данные доводчики дверей обладают достаточно простым строением. В основе устройства находится вал, одна сторона которого скреплена с пружинкой, а вторая – с крепёжным элементом конструкции. По сути, в этом случае дверное полотно крепится на оси доводчика, который одновременно является и фиксатором полотна в дверном проёме. Этот доводчик для дверей может монтироваться на массивные полотна (весом до 300 кг).

Встраиваемые

Все скрытые устройства можно условно разделить на 2 подгруппы:

1. Навесы с удерживающим механизмом.
   Это очень миниатюрное устройство, используемое для межкомнатных дверей. В качестве недостатков такого приспособления можно отметить сложности в его установке. Дело в том, что у устанавливаемой на дверной конструкции пары навесов должна быть чёткая соосность. Любые отклонения недопустимы.
2. Скрытые устройства, внутри которых есть скользящий стержень (ОКПД 28.63.14.150).
   Такой доводчик для дверей почти не отличается от накладного приспособления. Разница лишь в размерах механизмов и принципе их монтажа. Одна часть такого устройства устанавливается в верхнем торце полотна, а вторая – в верхней части дверной коробки.

Выбирая магнитный механизм скрытого типа, предпочтение следует отдать второму виду. Устройство этого типа долговечнее, чем навесы с фиксацией полотна в определённом положении. Да и к тому же такое приспособление не портит внешний вид конструкции.

Устройства особого назначения

К данной категории приборов относят доводчики на двери откатного типа (в частности, для шкафов купе). Вообще, это стержневые устройства, применяемые для того, чтобы предупредить удары мебельных дверок. Устанавливаться такие приспособления могут либо в торце дверного полотна, либо в коробке.

Недостатком их являются выступающие штифты, через которые можно перецепиться. И даже если и не упасть после этого, то сломать доводчик двери запросто можно.

Особенности выбора изделия

Выбирая доводчик на двери, первым делом, нужно обратить внимание на его мощность. Для этого нужно знать вес полотна и его габаритные размеры. Естественно, чем больше и тяжелее створка, тем мощнее должно быть устанавливаемое на неё приспособление.

Следует помнить, что по месту установки все доводчики на двери условно можно разделить на верхние, нижние и скрытые устройства (ОКПД 28.63.14.150). Универсальным решением являются верхние механизмы. Эти приспособления можно установить на любую дверную систему.

Важно помнить и о морозостойкости устройства.

Некоторые виды приборов могут исправно функционировать при температуре от -40 до +75 градусов. Эти параметры производитель указывает в сопроводительной документации.

Распространённые ошибки

Специалисты отмечают, что зачастую покупатели, самостоятельно подбирающие доводчики дверей, допускают следующие ошибки:

1. Неправильно подбирают класс устройства.
   А если на тяжёлом блоке установить слабенький магнитный прибор, он слишком быстро выйдет их строя.
2. На распашные конструкции обычно устанавливают магнитный верхний механизм.
   А на маятниковые системы рекомендуют поставить напольный магнитный прибор (ОКПД 28.63.14.150). Если не учтены эти рекомендации, значительно сокращается срок службы приспособлений.
3. Покупка низкокачественного изделия.
   Сегодня на рынке можно встретить и дешёвый доводчик на дверь. Но как долго он прослужит? Другое дело покупка изделий от известных производителей, к примеру, компании «Дипломат». Высококачественные устройства выполнены с соблюдением всех современных стандартов. Они рассчитаны на 500 000 открываний-закрываний (ОКПД 28.63.14.150).

Тонкости установки

Хотя магнитный прибор, к примеру, «Дипломат», обычно устанавливают на дверное полотно, ставить его можно и на коробку. Для выполнения монтажных работ может быть использована схема. Большинство производителей вместе с прибором предоставляют и эту схему: её следует приклеить скотчем к дверной поверхности и по имеющимся разметкам выполнить монтаж.

После этого осуществляется монтаж рычажной тяги (он выполняться должен по инструкции). Такая работа имеет множество нюансов, связанных с установкой и последующей регулировкой.

Затем проводится настройка приспособления. Эта операция осуществляется путём регулировки винтов, расположенных с торцовой части полотна. Обычно таких болтов два. Один из них отвечает за скорость открытия дверцы, а второй – за угол распахивания полотна. Регулировку болтов выполнять следует очень аккуратно и внимательно. Если прибор с фиксацией полотна правильно отрегулировать, изделие исправно прослужит многие года.

Доводчики на двери давно перестали быть чем-то диковинным. Они широко используются как в общественных местах, так и в жилых помещениях. Правильно выбранные и грамотно установленные приборы гарантируют плавное перемещение двери.

Как выбрать дверной доводчик: виды и характеристики

На входных дверях во многих помещениях часто используется дверной доводчик. Если перед вами встал вопрос выбора, тщательно проанализируйте, какой именно тип изделия вам нужен и выполняет ли он заявленные функции, в идеале технические характеристики выбранной модели должны соответствовать установленным требованиям ГОСТ.

Выбирая доводчик, нужно знать, на что обратить внимание

Особенности и предназначение дверного доводчика

В первую очередь давайте разберемся, что такое дверной доводчик. Это особый тип фурнитуры, предназначенный для оптимизации движения полотна, позволяющий регулировать скорость его открывания и закрывания, устанавливать дополнительное захлопывание или фиксацию в определенном положении.

Такие действия обеспечиваются за счет особого механизма, главными составляющими которого являются пружина и направляющий рычаг. В большинстве современных моделей также используется вязкая маслянистая жидкость для обеспечения плавного хода. Количество функций зависит от конкретного типа изделия. В некоторых случаях без подобной фурнитуры просто не обойтись.

Современные модели доводчиков позволяют самостоятельно регулировать каждую из доступных функций, благодаря чему удается продлить их срок службы.

Главное предназначение доводчика на двери – автоматическое и плавное закрывание двери

Технические характеристики

Первое, на что обращают внимание покупатели при выборе определенного типа доводчика двери – это технические характеристики изделия. Они не только характеризуют доступные функции, но и дают возможность примерно рассчитать средний срок службы фурнитуры. Качественные изделия не обязательно должны включать в свой перечень все доступные для доводчиков действия. Одним из определяющих факторов является соответствие характеристик дверного доводчика стандартам ГОСТ.

При рассмотрении ассортимента различных моделей доводчиков, в первую очередь необходимо обратить внимание на следующие характеристики:

• Момент инерции. Определяется соотношением размера изделия, качества пружины и габаритами полотна, а также его весом, и характеризует возможности регулирования движения двери. Определяется стандартами ГОСТ и EN1154.
• Усилие закрывания. Это то, с какой силой будет оказываться давление на дверь при её движении, всего выделяют 7 классов: от ЕN1 до ЕN7. Типы изделий распределяются по предназначению: от самых легких до наиболее массивных полотен.
• Скорость закрывания. Определяется в зависимости от индивидуальных потребностей, как и другие функциональные характеристики может изменяться посредством корректирования настроек.
• Захлопывание. Отрезок времени, за который дверь пройдет определенное расстояние в конце закрывания, также имеет значение сила захлопывания, особенно если у вас стоит замок на защелке.
• Задержка закрывания. Это отрезок времени, в течение которого будет приостановлено обратное движение полотна – выставляется индивидуально.
• Ограничение открывания. Это своеобразное обратное усилие, которое тормозит движение дверного полотна в начале открывания. Для того чтобы открыть дверь, нужно будет приложить больше сил, нежели обычно, это особенно удобно в тех случаях, когда люди слишком резко дергают за ручку.
• Фиксация полотна. Доступная для некоторых моделей функция позволяет удерживать дверь в открытом положении на 90 градусов в течение определенного времени.

При покупке доводчика обязательно обратите внимание на его технические характеристики

Основные виды

Для того чтобы охватить все виды доводчиков для входных и межкомнатных дверей необходимо выбрать несколько принципов классификации. Прежде всего, следует различать способы монтажа данного типа фурнитуры:

• Накладной – крепится снаружи двери, практически все детали полностью открыты для доступа к ним.
• Скрытый – устройство частично встраивается в раму, пол или дверь, в зависимости от принципа монтажа.
• Рамный – основная часть доводчика крепится к коробке, а рычаг фиксируется на самой двери.
• Напольный – устанавливается снизу, фиксируясь на полу, обычно применяется для стеклянных дверей.

Разновидность доводчика по способу монтажа

По принципу функционирования доводчики могут быть:

• Рычажные скользящие. В таких моделях один край рычага заводится в специальный паз, по которому он перемещается при движении двери, то есть скользит. Часть механизма при этом является скрытой.
• Коленные. В этом случае рычаг представлен двумя соединенными между собой осями, они сгибаются в так называемом колене при движении полотна и обеспечивают его плавный ход. Этот вариант механизма полностью открыт.

Также выделяют следующие виды современных дверных доводчиков:

• Зубчатые – воздействие на пружины происходит посредством механической передачи тяги по реечному механизму.
• Кулачковые – основой устройства является профилированный кулачок, который передает усилие на пружину, оказывая заданный настройками эффект.

Основы функционирования каждого типа изделия частично регламентирует ГОСТ.

Правила выбора

Теперь давайте рассмотрим, как правильно выбрать доводчик для входной или межкомнатной двери. Прежде всего, нужно проанализировать доступные функции изделия, далеко не все они будут вам нужны, не стоит переплачивать за функционал, которым вы не будете пользоваться в дальнейшем. Также обратите внимание на материал и принцип конструкции, это позволит определить возможности оптимального размещения, а также сложность и стоимость монтажа.

Одним из основных показателей, влияющих на выбор доводчика является его класс в соотношении с габаритами двери. Если вес полотна небольшой, можно обойтись простейшими моделями с небольшим усилием тяги и моментом инерции. Для конструкций из цельного МДФ потребуются более продвинутые типы фурнитуры. Отдельно следует отметить стальные входные двери, для них нужен максимальный запас прочности деталей и интенсивность воздействия, особенно это касается дверей в подъездах.

Для легкой модели двери лучше подойдет простая модель доводчика

Для того чтобы убедиться в качестве изделия обязательно сверьте его соответствие требованиям ГОСТ.

Также учтите, что привести в негодность детали открытых моделей доводчиков дверей гораздо проще. Если есть риск вандализма, обязательно покупайте скрытые модели. Климатические условия тоже могут сказаться на вашем выборе, некоторые изделия не любят холодов или воздействия прямых солнечных лучей. Все это тоже играет немаловажное значение.

Если при покупке доводчика учитывать все вышеперечисленные характеристики, вам удастся без лишних затрат выбрать вариант, удовлетворяющий все ваши запросы. Для продления срока службы изделия обязательным условием является его правильное и своевременное обслуживание.

Нужен мастер? Профессиональные мастера выполнят любые работы Заказать ремонт

Источники: http://dverivmir.ru/furnitura/dovodchik-dlya-dveri, http://votdver.ru/furnitura/dovodchiki/kakie-byvayut-dovodchiki-dverej.html, http://dvervdome.ru/furnitura/kak-vybrat-dovodchik.html

gorodverey.ru

технические характеристики и инструкция – фото и видео

Бесшумность и плавность закрывания двери являются не только показателем комфортности. При резких движениях и ударах о раму или стену повреждается, прежде всего, само дверное полотно, петли, испытывающие повышенную нагрузку и стойка короба, принимающая на себя силу удара. Очевидно, что такого рода закрывание не способствует долгому сроку службы изделия.

Выбираем доводчик для двери

Доводчик: технические характеристики

Он представляет собой механизм, обеспечивающий автоматическое закрывание створки. Поскольку в этом случае человеческий фактор отсутствует, то закрывание производится плавно, без лишних усилий. Простейшее устройство состоит из пружины, заключенной в металлический корпус и залитой специальным маслом. При открытой двери пружина сжимается, и когда дверь отпускают – разжимается и захлопывает створку.

Настолько простое устройство на сегодняшний день применяется редко. В современных версиях доводчика реализуется более совершенная система передачи момента.

• Зубчатая рейка – осуществляется механическая реечная передача. Таким образом достигается большая плавность распрямления пружины. Не используется в приборах со скользящим каналом.
• Кулачковая – передаточным звеном служит профилированный сердцевидный кулачок. Путем смены профиля достигается требуемая степень сжатия пружины, тем самым обеспечивая наиболее комфортный режим закрывания створки.

Следует помнить, что дверной доводчик, по инструкции, являются обязательным элемента специальных дверей: противопожарных и эвакуационных, так как в этом случае нахождение створок в закрытом состоянии, является вопросом принципиальным.

Классификация дверных доводчиков

Наиболее важным для потребителя является возможность доводчика регулировать движение двери. Последнее будет зависеть от массы изделия и его ширины, то есть – от момента инерции. Этот показатель определяется стандартом EN 1154. Устройства по усилию закрывания разделяются на семь классов – EN1–EN7. Первые предназначены для самых легких межкомнатных конструкций, последние – для стальных входных.

Выпускаются как одноклассные версии, то есть с точным указанием категории, так и регулируемые, позволяющие изменять усилие открывания. Маркируются последние таким образом: EN 2–4. В инструкции производителя, как правило, приводится таблица с указанием массы и ширины створки и класса изделия.

Вторая важная техническая характеристика устройства – передача вращающего момента.

• Рычажный или коленный – рычаг представляет собой две соединенные оси, которые при отрывании створки сгибаются в колене. Шарнирная тяга отличается механической прочностью и долговечностью, но недостаточно защищена. Рычаг монтируется на дверную раму и полотно и полностью доступен, почему часто становится жертвой хулиганских действий. На фото – вариант с рычажной передачей.

• Устройство со скользящим каналом – свободный конец рычага при открывании перемещается вдоль канала. Рычаг в этом случае малодоступен, однако работа самого устройство требует большего усилия. Для доводчика этого типа используется кулачковый механизм, так как последний обеспечивает лучшую передачу момента.
• Напольные – устройство монтируется в пол и недоступно. При двустороннем открывании створка устанавливается на шпиндель доводчика. При одностороннем – размещается рядом с полотном. Выбрать такой вариант рекомендуется для магазинов.

• Рамные – действует аналогично напольному, но крепятся непосредственно к дверной раму.

К техническим характеристикам приборов относится и способ монтажа.

• Накладной – применяется чаще всего для установки устройства с шарнирной тягой. Если в первоначальном проекте монтаж доводчика не предусматривался, то этот вариант является единственным. На фото – образец накладной установки.
• Скрытый в раму – характерен для рамных устройств и приборов со скользящим каналом.
• Скрытый в пол – напольные версии.
• Скрытый в дверь – применяется для рамных доводчиков. На фото демонстрируется образец.

Три последних метода обеспечивают защиту от действий вандалов. На фото – образец скрытого монтажа в раму.

 Как выбрать доводчик

Первое на что следует обращать внимание – это масса и размер двери. Необходимый класс мощности можно определить в соответствующей таблице, часто прилагаемой к инструкции.

• Вес изделия – чем больше масса створки, тем более мощный доводчик понадобится.
• При недостаточном усилии закрывания разрешается установка двух одновременно действующих устройств.
• При ширине створки более, чем 1600 мм, доводчик использовать нельзя.

К важным для пользователя характеристикам относятся и другие параметры.

• Скорость закрывания – определенного числового значения у показателя нет. Определяется она условно, с помощью визуальных наблюдений. Для противопожарной двери этот показатель должен быть максимальным, а в случае, если доводчик устанавливается в частном доме, где проживают дети или пожилые люди, скорость должна быть небольшой.
• Скорость захлопывания – время прохождения последней части траектории. Имеет значение, если используется защелкивающийся замок.

• Торможение открывания – прибор с такой функцией рекомендуется выбрать для публичных учреждений, где часть посетителей пытается открыть дверь, прилагая чрезмерное усилие, тем самым провоцируя возможность удара об стену и повреждение полотна и самого устройства. Функция ограничивает усилие, не позволяя действовать слишком резко.
• Задержка закрывания – важность этого момента индивидуальна. С одной стороны, замедление закрытия нежелательно в период холодов, с другой – представляет удобство в ситуации, когда у пользователя заняты руки – покупками, например.
• Фиксация открытой створки – является обязательной для медицинских учреждений. Функция позволяет удерживать дверь открытой во время перемещения грузов или пациентов на носилках.

В современных моделях устройства перечисленные функции довольно часто являются регулируемыми, что, конечно, увеличивает стоимость изделия. Инструкция, представленная на видео, поможет выбрать устройство.

Смотрите также:

dvernoigid.ru
