Драйвер для светодиодов. Зачем нужен и как правильно подобрать?

Лидирующую позицию среди наиболее эффективных источников искусственного света занимают сегодня светодиоды. Это во многом является заслугой качественных источников питания для них. При работе совместно с правильно подобранным драйвером, светодиод длительно сохранит устойчивую яркость света. А срок службы светодиода окажется очень-очень долгим, измеряемым десятками тысяч часов. Таким образом, правильно подобранный драйвер для светодиодов — залог долгой и надежной работы источника света. И в этой статье мы постараемся раскрыть тему того, как правильно выбрать драйвер для светодиода, на что обратить внимание, и какие вообще они бывают.


   Драйвер для светодиодов

Драйвером для светодиодов называют стабилизированный источник питания постоянного напряжения или постоянного тока. Вообще, изначально, светодиодный драйвер — это источник стабильного тока, но сегодня даже источники постоянного напряжения для светодиодов называют светодиодными драйверами. То есть можно сказать, что главное условие — это стабильные характеристики питания постоянным током.

Стабилизированный источник питания постоянного напряжения хорошо подойдет для питания:

  • светодиодных лент
  • LED-линеек
  • для запитки набора из нескольких мощных светодиодов, соединенных по одному параллельно

То есть когда номинальное напряжение светодиодной нагрузки точно известно, и достаточно только подобрать блок питания на номинальное напряжение при соответствующей максимальной мощности.

   Стабилизированный источник питания постоянного напряжения

Обычно это не вызывает проблем, например: 10 светодиодов на напряжение 12 вольт, по 10 ватт каждый, — потребуют 100 ваттный блок питания на 12 вольт, рассчитанный на максимальный ток в 8,3 ампера. Останется подрегулировать напряжение на выходе при помощи регулировочного резистора сбоку, — и готово.

Для более сложных светодиодных сборок, особенно когда соединяется несколько светодиодов последовательно, необходим не просто блок питания со стабилизированным выходным напряжением, а полноценный светодиодный драйвер — электронное устройство со стабилизированным выходным током. Здесь ток является главным параметром, а напряжение питания светодиодной сборки может автоматически варьироваться в определенных пределах.

Для ровного свечения светодиодной сборки, необходимо обеспечить номинальный ток через все кристаллы. Однако падение напряжения на кристаллах может у разных светодиодов отличаться (поскольку немного различаются ВАХ каждого из светодиодов в сборке), — поэтому напряжение не будет на каждом светодиоде одним и тем же, а вот ток должен быть одинаковым.

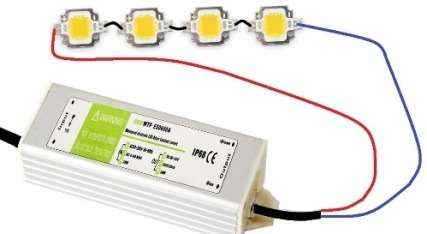

   Драйвер для светодиодов

Светодиодные драйверы выпускаются в основном на питание от сети 220 вольт или от бортовой сети автомобиля 12 вольт. Выходные параметры драйвера указываются в виде диапазона напряжений и номинального тока.

Например, драйвер с выходом на 40-50 вольт, 600 мА позволит подключить последовательно четыре 12 вольтовых светодиода мощностью по 5-7 ватт. На каждом светодиоде упадет приблизительно по 12 вольт, ток через последовательную цепочку составит ровно по 600 мА, при этом напряжение 48 вольт попадает в рабочий диапазон драйвера.

Драйвер для светодиодов со стабилизированным током — это универсальный блок питания для светодиодных сборок, причем эффективность его получается довольно высокой и вот почему.

Мощность светодиодной сборки — критерий важный, но чем обусловлена эта мощность нагрузки? Если бы ток был не стабилизированным, то значительная часть мощности рассеялась бы на выравнивающих резисторах сборки, то есть КПД оказался бы низким. Но с драйвером, обладающим стабилизацией по току, выравнивающие резисторы не нужны, вот и КПД источника света получится в результате очень высоким.

Драйверы разных производителей отличаются между собой выходной мощностью, классом защиты и применяемой элементной базой. Как правило, в основе — импульсный ШИМ-преобразователь на специализированной микросхеме, со стабилизацией выхода по току и с защитой от короткого замыкания и перегрузки.

Питание от сети переменного тока 220 вольт или постоянного тока с напряжением 12 вольт. Самые простые компактные драйверы с низковольтным питанием могут быть выполнены на одной универсальной микросхеме, но надежность их, про причине упрощения, ниже. Тем не менее, такие решения популярны в автотюнинге.

   Драйвер для светодиодов

Выбирая драйвер для светодиодов следует понимать, что применение резисторов не спасает от помех, как и применение упрощенных схем с гасящими конденсаторами. Любые скачки напряжения проходят через резисторы и конденсаторы, и нелинейная ВАХ светодиода обязательно отразится в виде скачка тока через кристалл, а это вредно для полупроводника. Линейные стабилизаторы — тоже не лучший вариант в плане защищенности от помех, к тому же эффективность таких решений ниже.

Лучше всего, если точное количество, мощность, и схема включения светодиодов будут заранее известны, и все светодиоды сборки будут одинаковой модели и из одной партии. Затем выбирают драйвер.

На корпусе обязательно указывается диапазон входных напряжений, выходных напряжений, номинальный ток. Исходя из этих параметров выбирают драйвер. Обратите внимание на класс защиты корпуса.

Для исследовательских задач подходят, например, бескорпусные светодиодные драйверы, такие модели широко представлены сегодня на рынке. Если потребуется поместить изделие в корпус, то корпус может быть изготовлен пользователем самостоятельно.

Как подключить светодиодную ленту



Светодиодный драйвер для мощных светодиодов



Смотрите также по этой теме:

   Устройство светодиода. Принцип работы и производство.

   Виды светодиодов и их характеристики. Достоинства и недостатки.

   SMD светодиоды. Светодиоды поверхностного монтажа.

   Подключение светодиодной ленты. Устройство и схема.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

powercoup.by

Как выбрать драйвер? — SpecLED



     Основные критерии для выбора драйвера заключаются в том, какие мощные светодиоды будем подключать 1W, 3W, 5W или светодиодную матрицу, сколько светодиодов будет в одной цепи, требования к уровню защиты драйвера от внешних воздействий.

     Предположим, что необходимо подключить цепь из 8шт мощных светодиодов 1W белого свечения к переменной сети согласно ГОСТ 29322-92, 220В, 50Гц:

     Падение напряжения на одном белом светодиоде составляет 3.1-3.6V, как правило, можно брать для расчета усредненное значение 3.4V. Ток, протекающий в цепи, должен быть стабилизирован в пределах 300-350мА (для светодиодов 1W). Далее складываем падения напряжений всех светодиодов в цепи VD1+VD2+VD3+VD4+VD5+VD6+VD7+VD8 или просто умножаем 3.4Vх8шт=27.2V.  После проведенных расчетов можно сделать вывод, что необходим драйвер светодиода у которого диапазон выходного напряжения охватывает значение 27.2V, а выходной ток  находится в пределах 300-350мА.

     На данном этапе хорошо было бы задуматься, где и при каких условия будет работать светильник? Подумали и решили, нужно осветить гараж и/или погреб. В большинстве случаев это не отапливаемые сырые помещения с высоким уровнем влажности круглый год. Конечно же нужно подбирать драйвер в корпусе, желательно герметичном. Для жилых помещений можно использовать без корпусные драйверы, с учетом мер безопасности. Не стоит забывать, на открытом драйвере высокое напряжение опасное для жизни!

     И так, наши значения V=27.2, I=350мА. Наиболее подходящий драйвер в герметичном корпусе IP67 это драйвер мощностью 9W с выходными характеристиками:

Выходной ток (I) — 350mA±5%;

Выходное напряжение (V) — 12-32V;

Немного больше информации можно найти тут:

http://specled.blogspot.com/2017/06/1-3-5-led-driver.html



     Если Ваш калькулятор не сбоил и с пайкой тоже все в порядке, схема заработает сразу после включения в розетку. Удачной практики!



P.S. Вопросы связанные с монтажом и охлаждением мощных светодиодов смотрите в разделе «Монтаж и охлаждение мощных светодиодов».



P.P.S. Основные вопросы, связанные с возможными неисправностями и их симптомами, смотрите в разделе «Собрал, включил – не работает».

specled.com.ua

Как подобрать замену драйвера для светодиодного светильника

Поломка драйвера в светодиодных светильниках — довольно часто встречающаяся проблема.

Часто бывает так, что необходимая модель драйвера уже не производится, либо его невозможно приобрести отдельно от светильника.

Для того, чтобы подобрать замену LED драйвера нужно обратить внимание на его основные характеристики.

Выходной ток — часто встречаются такие значения: 300 мА (0,3 А),  350 мА, 500 мА, 700 мА и т.д.

Данный параметр должен быть не больше, чем в неисправном драйвере, замену подобрать очень легко.

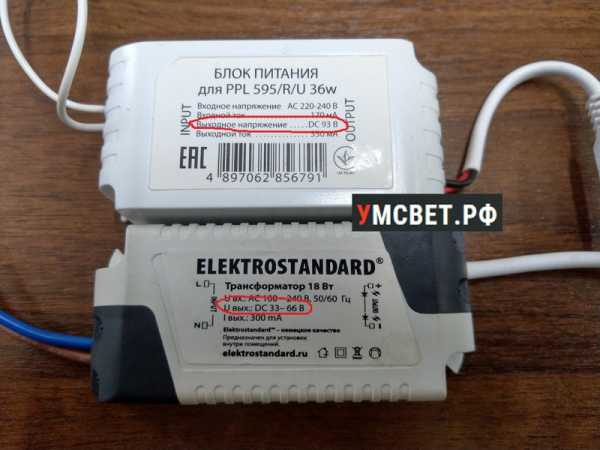

Выходное напряжение — может быть указано как интервал, либо как фиксированное значение.

Диапазон выходного напряжения должен быть таким же, либо шире, чем в неисправном драйвере. Если указано фиксированное рабочее напряжение, то оно должно находиться примерно по середине искомого диапазона.

Максимальная выходная мощность — может быть указана как диапазон, так и как фиксированное значение.

Выходная мощность должна быть не меньше, чем в неисправном драйвере, но и не превышать ее более чем на 10-15 %.

Так же стоит не забывать про степень защиты светодиодного драйвера, если планируется установка светильника на улице или в других агрессивных средах. Ну ,и конечно, физические размеры LED драйвера не должны помешать его установку в корпус светильника.

Если вам нужен светодиодный драйвер, то наши специалисты с радостью помогут вам подобрать и приобрести его в нашем интернет-магазине электротоваров.

xn--b1agtuhb.xn--p1ai

Драйвер для светодиодов как выбрать


Как выбрать драйвер для светодиодов?

Светодиоды продолжают форсировать очередные рубежи в мире искусственного освещения, подтверждая своё превосходство целым рядом преимуществ. Большая заслуга в успешном развитии LED технологий принадлежит источникам питания. Работая в тандеме, драйвер и светодиод открывают новые горизонты, гарантируя потребителю стабильную яркость и заявленный срок службы.

Что собой представляет светодиодный драйвер, и какая функциональная нагрузка на него возложена? На что обратить внимание при выборе и есть ли альтернатива? Попробуем разобраться.

Что такое драйвер для светодиода и для чего он нужен?

Выражаясь по-научному, LED драйвером называют электронное устройство, основным выходным параметром которого является стабилизированный ток. Именно ток, а не напряжение. Устройство со стабилизацией напряжения принято именовать «блоком питания» с указанием номинального выходного напряжения. Его используют для запитки светодиодных лент, модулей и LED-линеек. Но речь пойдет не о нём.

Главный электрический параметр драйвера для светодиода – выходной ток, который он может длительно обеспечивать при подключении соответствующей нагрузки. В роли нагрузки выступают отдельные светодиоды или сборки на их основе. Для стабильного свечения необходимо, чтобы через кристалл светодиода протекал ток, указанный в паспортных данных. В свою очередь, напряжение на нём упадёт ровно столько, сколько потребуется p-n переходу при данном значении тока. Точные значения протекающего тока и прямого падения напряжения можно определить из вольта-мперной характеристики (ВАХ) полупроводникового прибора. Питание драйвер получает, как правило, от постоянной сети 12В или переменной сети 220В. Его выходное напряжение указывается в виде двух крайних значений, между которыми гарантируется стабильная работа. Как правило, рабочий диапазон может быть от трёх вольт до нескольких десятков вольт. Например, драйвер с Uвых=9-12В, Iвых=350мА, как правило, предназначен для последовательного подключения трёх белых светодиодов мощностью 1 Вт. На каждом элементе упадёт примерно 3,3В, что в сумме составит 9,9В, а значит это попадает в указанный диапазон.

К стабилизатору с разбросом напряжений на выходе 9-21В и током 780мА можно подключить от трех до шести светодиодов по 3 Вт каждый. Такой драйвер считается более универсальным, но имеет меньший КПД при включении с минимальной нагрузкой.

Немаловажным параметром светодиодного драйвера является мощность, которую он может отдать в нагрузку. Не стоит пытаться выжать из него максимум. Особенно это касается радиолюбителей, которые мастерят последовательно-параллельные цепочки из светодиодов с выравнивающими резисторами, а потом этой самодельной матрицей перегружают выходной транзистор стабилизатора.

Электронная часть драйвера для светодиода зависит от многих факторов:

  • входных и выходных параметров;
  • класса защиты;
  • применяемой элементной базы;
  • производителя.

Современные драйверы для светодиодов изготавливают по принципу ШИМ-преобразования и с помощью специализированных микросхем. Широтно-импульсные преобразователи состоят из импульсного трансформатора и схемы стабилизации тока. Они питаются от сети 220В, имеют высокий КПД и защиту от короткого замыкания и перегрузки.

Драйверы на базе одной микросхемы более компактны, так как рассчитаны на питание от низковольтного источника постоянного тока. Они также обладают высоким КПД, но их надёжность ниже из-за упрощенной электронной схемы. Такие устройства очень востребованы при светодиодном тюнинге автомобиля. В качестве примера можно назвать ИМС PT4115, о готовом схемотехническом решении на основе этой микросхемы можно прочесть в данной статье.

Критерии выбора

Сразу хочется отметить, что резистор – это не альтернатива драйверу для светодиода. Он никогда не защитит от импульсных помех и перепадов в питающей сети. Любое изменение входного напряжения пройдёт через резистор и приведет к скачкообразному изменению тока из-за нелинейности ВАХ светодиода. Драйвер, собранный на базе линейного стабилизатора – тоже не лучший вариант. Низкая эффективность сильно ограничивает его возможности.

Выбирать LED драйвер нужно только после того, как будет точно известно количество и мощность подключаемых светодиодов.

Помните! Чипы одного типоразмера могут иметь различную мощность потребления ввиду большого количества подделок. Поэтому старайтесь приобретать светодиоды только в проверенных магазинах.

Касаемо технических параметров, то на корпусе LED драйвера обязательно должно быть указано:

  • мощность;
  • рабочий диапазон входного напряжения;
  • рабочий диапазон выходного напряжения;
  • номинальный стабилизированный ток;
  • степень защиты от влаги и пыли.

Очень привлекательны бескорпусные драйверы с питанием от 12В и 220В. Среди них существуют разные модификации, в которых можно подключать как один, так и несколько мощных светодиодов. Такие устройства удобны для проведения лабораторных исследований и экспериментов. Для домашнего использования всё равно придётся поместить изделие в корпус. В итоге денежная экономия на плате драйвера открытого типа достигается в ущерб надежности и эстетики.

Кроме подбора драйвера для светодиода по электрическим параметрам, потенциальный покупатель должен четко представлять условия его будущей эксплуатации (место размещения, температура, влажность). Ведь оттого, где и как будет установлен драйвер, зависит надёжность всей системы.

ledjournal.info

Драйвер для светодиодов: назначение, выбор, подключение, схемы

Широкое распространение светодиодов повлекло за собой массовое производство блоков питания для них. Такие блоки называются драйверами. Основной их особенностью является то, что они способны стабильно поддерживать на выходе заданный ток. Другими словами, драйвер для светодиодов (LED) – это источник тока для их питания.

Назначение

Поскольку светодиод — это полупроводниковые элементы, ключевой характеристикой, определяющей яркость их свечения, является не напряжение, а ток. Чтобы они гарантированно отработали заявленное  количество часов, необходим драйвер, — он стабилизирует ток, протекающий через цепь светодиодов. Возможно использование маломощных светоизлучающих диодов и без драйвера, в этом случае его роль выполняет резистор.

Применение

Драйверы применяются как при питании светодиода от сети 220В, так и от источников постоянного напряжения 9-36 В. Первые используются при освещении помещений светодиодными лампами и лентами, вторые чаще встречаются в автомобилях, велосипедных фарах, переносных фонарях и т.д.

Принцип работы

Как уже было сказано, драйвер – это источник тока. Его отличия от источника напряжения проиллюстри

www.kakvybratvsjo.ru

Драйвер для светодиодов: подбор и измерение характеристик

владимир спрашивает:

Здравствуйте ! Скажите пожалуйста , возможно ли подобрать LED драйвер к светодиодному растровому светильнику ASD 36W. Загвоздка в том, что светильник сделан по типу дешевой китайской поделки. Драйвер в нем не только не имеет тех. данных, он вообще представляет собой микросхему, одетую в пластиковый короб белого цвета, типа 16 х 20 кабель канала. Можно ли с помощью тестера и каких нибудь замеров этого драйвера вычислить его тех. характеристики ?

Скажем, если замерить его сопротивление это что нибудь нам даст? Или если замерить сопротивление самих светодиодов? В электронике я не очень. Как по вашему, мне подобрать замену этому драйверу?



Здравствуйте! А зачем подбирать замену? Ну да ладно, замер сопротивления не даст ничего, если интересно — загуглите или изучите схемотехнику драйвера. Там 90% вероятности, что бестрансфторматорный импульсный понижающий трансформатор. У светодиодов тоже нет сопротивления по определению.

Чтобы вычислить параметры — включайте светильник и меряйте выходной ток драйвера (в разрыв одного из проводов, что идут от драйвера к светодиодам включаете амперметр или мультиметр в этом режиме), и напряжение на нагрузке.

Но будьте осторожны, если я не ошибся и он бестрансформаторный, то это значит, что нет гальванической развязки и вас может ударить током.

Если это именно драйвер, то есть источник ТОКА, то не стоит его «гонять» на холостом ходу, то есть когда к нему ничего не подключено. Проделав выше указанные измерения вы узнаете основные параметры, по которым выбирают драйвера — ток и напряжение, разве что при покупке драйвера вы увидите, что указывается диапазон напряжений, то есть характеристики могут иметь вид типа:

  • I=300 мА
  • U= 6…18 В
  • Pmin = 2W
  • Pmax = 4W

(приведены приблизительно и условно)

Это значит, что драйвер выдаёт стабильный ток в 300 мА, в диапазоне от 6 до 18 В, мощность минимальная с которой он работает — 2 Вт, а максимальная — 4. Такие параметры будет иметь драйвер к которому можно подключить от 2 до 4 светодиодов мощностью в 1 Вт.

Но, что там за источник света в вашем светильнике? Судя по фотке в магазине, показалось, что это алюминиевые полосы со светодиодами. Они могут питаться от источника напряжения, а не тока, тогда в характеристиках такого  источника питания указывается (на примере бп для светодиодных лент):

Это значит, что можно он выдаёт стабильное напряжение 12В при нагрузке которая потребляет то от 0 до 10 ампер.



Нравится(0)Не нравится(0)

samelectrik.ru

Как правильно подобрать блок питания (LED драйвер) для светодиода и светодиодных лент?

Светодиодное освещение является новым и перспективным направлением в сфере искусственного освещения, где в качестве источника света используются светодиоды. Однако, немаловажную роль в таком типе освещения играет электроника, которая питает светодиоды. Именно грамотно подобранная электроника позволяет добиться от светодиодов качественного света.



Светодиоды работают только от постоянного источника питания, поэтому для их подключения требуется понизить переменное напряжение общегородской сети (220В). Для этого применяются специальные устройства — блоки питания (LED драйверы). У каждой конкретной цепи светодиодов существуют такие параметры как мощность, номинальные сила тока и напряжение. Эти параметры очень важны при выборе светодиодного драйвера. В данной статье мы подробно опишем, как правильно выбрать блок питания для светодиодов. Зачастую возникает такая ситуация, когда уже куплены светодиоды, спроектирована схема подключения, а подобрать подходящий драйвер к получившейся цепи невозможно. Поэтому очень важно заранее ознакомиться с различными вариантами блоков питания и составлять схему цепи, зная возможности по обеспечению электропитанием.

Блок питания для светодиодов — это компактный электронный прибор, дающий на выходе определенное напряжение или ток. Выбор блока питания зависит от нескольких параметров, которые мы сейчас с вами рассмотрим подробнее.



Тип источника питания. Существует две большие группы источников питания. В первую группу входят источники стабилизированного  напряжения, которые больше знакомы нам в качестве адаптеров для ноутбуков или зарядных устройств для мобильных телефонов. У таких источников выходное напряжение всегда остается одинаковым, а выходной ток возрастает с подключением нагрузки. Такое питание требуется для работы светодиодных лент, модулей и линеек. Во вторую группу входят источники стабилизированного тока, также часто называемые “драйверами” или “LED драйверами”. У LED драйверов выходной ток остается постоянным, а выходное напряжение меняется в зависимости от нагрузки, что требуется для подключения мощных светодиодов и некоторых типов линеек.

Мощность. У каждого источника питания, как и у каждой цепи, есть такой важный параметр, как мощность. Она зависит от количества элементов и их параметров. Максимальная мощность светодиодного драйвера указывается производителем на маркировке и показывает, какую максимальную нагрузку можно подключить. Самое главное в этом вопросе, чтобы мощность источника была выше мощности цепи, иначе возможен перегрев блока.

Номинальные параметры тока и напряжения. На всех светодиодах заводом- изготовителем указывается номинальная сила тока, следовательно, драйверы светодиодов нужно подбирать исходя из этого. Чаще всего встречаются LED драйверы с номинальным значением тока – это 350 и 700 миллиампер. Светодиодные ленты, как правило, выпускаются в двух стандартах напряжений – 12 и 24 Вольта. Блоки питания маркируются значениями напряжения и мощности.

Класс герметичности и влагозащищенности. На сегодняшний день светодиоды используются практически везде, даже в бассейнах, поэтому питание светодиодов должно быть бесперебойным, выдерживать воздействие различных внешних факторов и изготавливаться в специальных негерметичных, полугерметичных и герметичных корпусах, которые не только защищают от влаги, но и прекрасно отводят тепло. Существует класс защиты, который определяется двумя цифрами, указанными после аббревиатуры IP (IP = Ingress Protection англ. = защита от проникновения). IP применимо к электрооборудованию. Первая цифра обозначает класс защиты от проникновения твёрдых инородных тел в прибор (пыль). Вторая же обозначает класс защиты от проникновения жидких инородных тел (вода). Следует отметить, класс защиты IP ничего не говорит о температуре окружающей среды, при которой прибор можно использовать.

1-я цифра

Обозначение

2-я цифра

Обозначение

IP0X

Защита отсутствует.

IPX0

Защита отсутствует.

IP1X

Защита от крупноразмерных инородных тел D>50mm. Отсутствие защиты при намеренном вторжении.

IPX1

Защита от вертикально падающих капель воды.

IP2X

Защита от среднеразмерных инородных тел D>12mm. Держать пальцы подальше.

IPX2

Защита от диагонально падающих капель воды, 15° по отношению к нормальному размещению объекта.

IP3X

Защита от малоразмерных инородных тел D>2,5mm. Держать иаганструмент и кабель подальше.

IPX3

Защита от мелких водяных брызг до 60° по отношению к нормальному размещению объекта.

IP4X

Защита от пескообразных загрязнителей D>1mm. Держать инструмент и кабель подальше.

IPX4

Защита от большого количества водяных брызг со всех сторон.

IP5X

Защита от отложения пыли

IPX5

Защита от сильных струй воды со всех сторон.

IP6X

Защита от попадания пыли

IPX6

Защита от временного затопления (сильная струя воды).

IPX7

Защита от временного погружения под воду.

IPX8

Защита от погружения на глубину.

IPX9

Защита от воды под давленим.



Например, прибор имеет класс защиты IP65, то есть он защищён от проникновения пыли и сильных струй воды. Такой прибор можно легко использовать на «открытом воздухе».

При выборе блока питания следует помнить основное требование для его правильной работы — это расчет точного количества светодиодов, которое вы планируете подключить. Также стоит учесть условия эксплуатации: при сильных перепадах температуры эффективная мощность может снизиться и это приведет к поломке оборудования.  Поэтому очень важно, чтобы источник питания был качественным и гарантировал длительную работу.


Если у вас возникли вопросы по подбору блока питания для светодиодов, или просто в целях экономии времени, вам лучше обратиться к специалистам нашей компании для получения консультаций. Мы с радостью поможем Вам!



Звоните нам по телефону +7 (499) 705-92-12 или оставьте заявку в форме ниже, и мы Вам обязательно ответим!





www.ledbay.ru

Светлый угол — светодиоды • Помогите подобрать драйвер

Уважаемые господа! Собираюсь сделать лампу из светодиодов, есть желание приобрести драйвера под нее на alled.ru. Так как это первая моя лампа, а в теорию электрического тока и схемы подключения светодиодов я стал вникать совсем недавно, хотелось бы убедиться, что я мыслю в правильном направлении и готовая лампа в итоге будет светить используя весь свой потенциал, при этом сохраняя равновесие между деградацией и максимальной яркостью. Буду признателен любой помощи.

Лампа будет состоять из 15 светодиодов по 3W, светодиоды разные – 5 видов (с разной длиной излучаемой волны), все светодиоды планируется установить на круглую плату (с радиатором) и подключить последовательно к источнику питания.

Далее указываю количество светодиодов каждого вида, ток и заявленное производителем падение напряжения:
1) 1шт. — 700mA, 3.0-4.0V
2) 2шт. — 700mA, 3.0-3.6V
3) 4шт. — 700mA, 3.0-3.6V
4) 7шт. — 700mA, 2.0-3.0V
5) 1шт. — 700mA, 2.0-2.5V

Далее я подсчитал сумму падения напряжений для каждой группы и заодно потребляемую ими мощность, получилось:
1) 4v — 2,8w
2) 7,2v — 5,04w
3) 14,4v — 10,08w
4) 21v — 14,7w
5) 2,5v — 1,75w
(при подсчете общего напряжения я брал указанное максимальное падение напряжения светодиода, полагаю так правильнее во избежание недобора напряжения подобранного источника).

В итоге, все 15 светодиодов подключенные последовательно дадут падение напряжения 49,1v, а их потребляемая мощность составит 34,37w. Поправьте меня, пожалуйста, правильные ли у меня подсчеты?

Как я понял, под такую лампу подойдут любые драйвера, у которых выходной ток до 700mA, а напряжение от 35v.
Вопросы на которые я так и не нашел ответ, это:
1. Что будет если драйвер будет давать напряжение во много раз больше (например, 150v).
2. На сколько сильно упадет яркость при токе драйвера 650mA и стоит ли такое падение яркости выигрыша от увеличения срока жизни ламп.

В общим пока по моим соображениям подходящие под вышеописанную лампу подходят следующие драйверы:
ИРБИС А220Т070С056Н07 светодиодный драйвер 39 Вт, 700 мА (http://alled.ru/22007005607-45-700.html)
ИПС 60-700Т светодиодный драйвер 60 Вт, 700 мА (http://alled.ru/60-700-60-400-700.html)
ИПС 60-700ТР светодиодный драйвер 60 Вт, 700 мА (http://alled.ru/60-700-60-700.html)
LPC-35-700 Светодиодный драйвер MeanWell 35 Вт, 700 мА (http://alled.ru/lpc-35-700-meanwell-35-700.html)
RLD1016-1 Светодиодный драйвер 220 В, 650 мА, 36 Вт (http://alled.ru/rld1016-1-led-driver.html)

В последнем драйвере указан пиковый ток 700mA, как я полагаю, светодиоды будут брать весь ток от драйвера, т.е. все 700мА, чем это чревато?

В целом вопрос такой: правильно ли я произвел расчеты и подобрал драйвера?

PS так же интересно решить вопрос охлаждения, как сильно будет греться лампа на подобной плате (http://alled.ru/15x-emitter.html), при t° окружающей среды в районе 19-23℃, нужен ли радиатор, если нужен, достаточно ли стандартного алюминиевого от процессора размером 80мм?
