Драйверы для светодиодных лампочек.

Небольшая лабораторка на тему «какой драйвер лучше?» Электронный или на конденсаторах в роли балласта? Думаю, что у каждого есть своя ниша. Постараюсь рассмотреть все плюсы и минусы и тех и других схем. Напомню формулу расчёта балластных драйверов. Может кому интересно?

Свой обзор построю по простому принципу. Сначала рассмотрю драйверы на конденсаторах в роли балласта. Затем посмотрю на их электронных собратьев. Ну а в конце сравнительный вывод.
А теперь перейдём к делу.

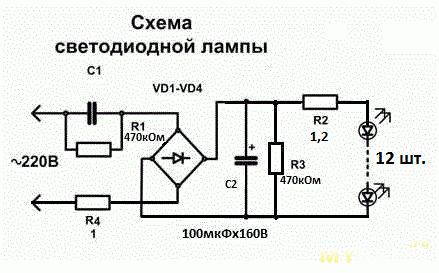

Берём стандартную китайскую лампочку. Вот её схема (немного усовершенствованная). Почему усовершенствованная? Эта схема подойдёт к любой дешёвой китайской лампочке. Отличие будет только в номиналах радиодеталей и отсутствии некоторых сопротивлений (в целях экономии).

Бывают лампочки с отсутствующим С2 (очень редко, но бывает). В таких лампочках коэффициент пульсаций 100%. Очень редко ставят R4. Хотя сопротивление R4 просто необходимо. Оно будет вместо предохранителя, а также смягчит пусковой ток. Если в схеме отсутствует, лучше поставить. Ток через светодиоды определяет номинал ёмкости С1. В зависимости от того, какой ток мы хотим пропустить через светодиоды (для самодельщиков), можно рассчитать его ёмкость по формуле (1).

Эту формулу я писАл много раз. Повторюсь.
Формула (2) позволяет сделать обратное. С её помощью можно посчитать ток через светодиоды, а затем и мощность лампочки, не имея Ваттметра. Для расчётов мощности нам ещё необходимо знать падение напряжения на светодиодах. Можно вольтметром измерить, можно просто посчитать (без вольтметра). Вычисляется просто. Светодиод ведёт себя в схеме как стабилитрон с напряжением стабилизации около 3В (есть исключения, но очень редкие). При последовательном подключении светодиодов падение напряжения на них равно количеству светодиодов, умноженному на 3В (если 5 светодиодов, то 15В, если 10 — 30В и т.д.). Всё просто. Бывает, что схемы собраны из светодиодов в несколько параллелей. Тогда надо будет учитывать количество светодиодов только в одной параллели.

Допустим, мы хотим сделать лампочку на десяти светодиодах 5730smd. По паспортным данным максимальный ток 150мА. Рассчитаем лампочку на 100мА. Будет запас по мощности. По формуле (1) получаем: С=3,18*100/(220-30)=1,67мкФ. Такой ёмкости промышленность не выпускает, даже китайская. Берём ближайшую удобную (у нас 1,5мкФ) и пересчитываем ток по формуле (2).
(220-30)*1,5/3,18=90мА. 90мА*30В=2,7Вт. Это и есть расчетная мощность лампочки. Всё просто. В жизни конечно будет отличаться, но не намного. Всё зависит от реального напряжения в сети (это первый минус драйвера), от точной ёмкости балласта, реального падения напряжения на светодиодах и т.д. При помощи формулы (2) вы можете рассчитать мощность уже купленных лампочек (уже упоминал). Падением напряжения на R2 и R4 можно пренебречь, оно незначительно. Можно подключить последовательно достаточно много светодиодов, но общее падение напряжения не должно превышать половины напряжения сети (110В). При превышении этого напряжения лампочка болезненно реагирует на все изменения напряжения. Чем больше превышает, тем болезненнее реагирует (это дружеский совет). Тем более, за этими пределами формула работает неточно. Точно уже не рассчитать.
Вот появился очень большой плюс у этих драйверов. Мощность лампочки можно подгонять под нужный результат подбором ёмкости С1 (как самодельных, так и уже купленных). Но тут же появился и второй минус. Схема не имеет гальванической развязки с сетью. Если ткнуть в любое место включенной лампочки отвёрткой-индикатором, она покажет наличие фазы. Трогать руками (включенную в сеть лампочку) категорически запрещено.
Такой драйвер имеет практически 100%-ный КПД. Потери только на диодах и двух сопротивлениях.

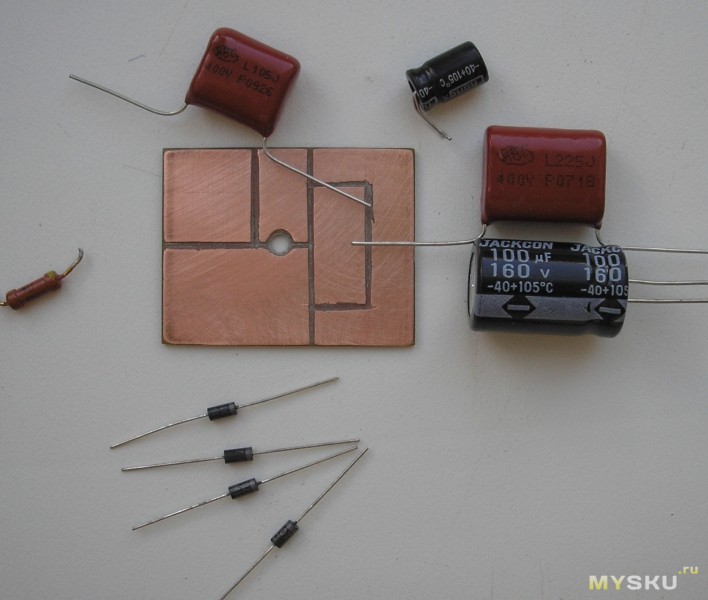

Его можно изготовить в течение получаса (по-быстрому). Даже плату травить необязательно.

Конденсаторы заказывал эти:
aliexpress.com/snapshot/310648391.html
aliexpress.com/snapshot/310648393.html
Диоды вот эти:
aliexpress.com/snapshot/6008595825.html

Но у этих схем есть ещё один серьёзный недостаток. Это пульсации. Пульсации частотой 100Гц, результат выпрямления сетевого напряжения.

У различных лампочек форма незначительно будет отличаться. Всё зависит от величины фильтрующей ёмкости С2. Чем больше ёмкость, тем меньше горбы, тем меньше пульсации. Необходимо смотреть ГОСТ Р 54945-2012. А там чёрным по белому написано, что пульсации частотой до 300Гц вредны для здоровья. Там же формула для расчёта (приложение Г).

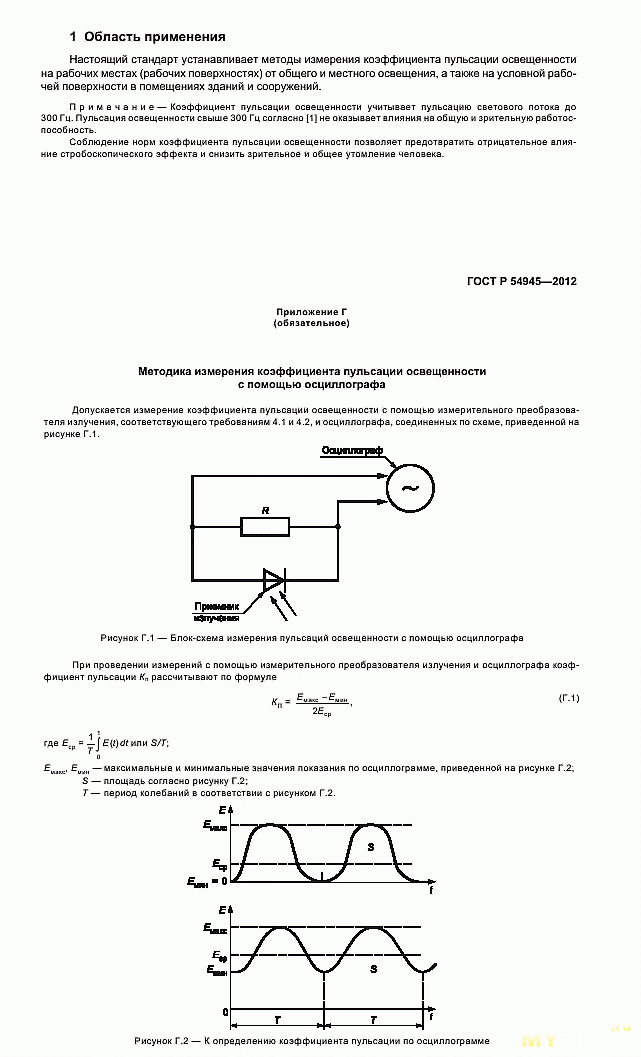

Но это не всё. Необходимо смотреть Санитарные нормы СНиП 23-05-95 «ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ». В зависимости от предназначения помещения максимально допустимые пульсации от 10 до 20%.
В жизни ничего просто так не бывает. Результат простоты и дешевизны лампочек налицо.
Пора переходить к электронным драйверам. Здесь тоже не всё так безоблачно.
Вот такой драйвер я заказывал. Это ссылка именно на него в начале обзора.

Почему заказал именно такой? Объясню. Хотел сам «колхозить» светильники на 1-3Вт-ных светодиодах. Подбирал по цене и характеристикам. Меня устроил бы драйвер на 3-4 светодиода с током до 700мА. Драйвер должен иметь в своём составе ключевой транзистор, что позволит разгрузить микросхему управления драйвером. Для уменьшения ВЧ пульсаций по выходу должен стоять конденсатор. Первый минус. Стоимость подобных драйверов (US $13.75 /10 штук) отличается в бОльшую сторону от балластных. Но тут же плюс. Токи стабилизации подобных драйверов 300мА, 600мА и выше. Балластным драйверам такое и не снилось (более 200мА не рекомендую).

Посмотрим на характеристики от продавца:

[input voltage] ac85-265v» that everyday household appliances.»
[output voltage] load after 10-15v; can drive 3-4 3w led lamp beads series
[output current] 600ma

А вот диапазон выходных напряжений маловат (тоже минус). Максимум, можно подцепить последовательно пять светодиодов. Параллельно можно подцеплять сколько угодно. Светодиодная мощность считается по формуле: Ток драйвера умножить на падение напряжения на светодиодах [количество светодиодов (от трёх до пяти) и умножить на падение напряжения на светодиоде (около 3В)].
Ещё один большой недостаток этих драйверов – большие ВЧ помехи. Некоторые экземпляры слышит не только ФМ радио, но и пропадает приём цифровых каналов ТВ при их работе. Частота преобразования составляет несколько десятков кГц. А вот защиты, как правило, никакой (от помех).

Под трансформатором что-то типа «экрана». Должно уменьшить помехи. Именно Этот драйвер почти не фонит.

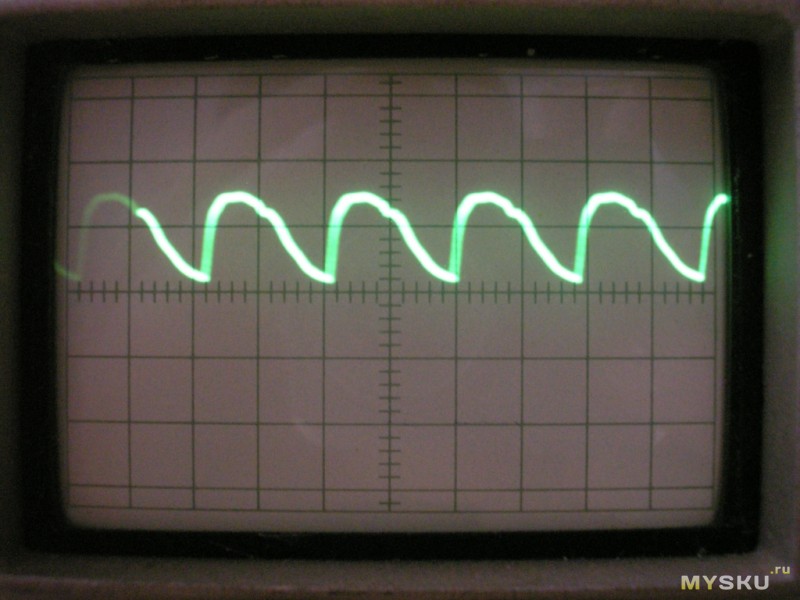

Почему они фонят, становится ясно, если посмотреть на осциллограмму напряжения на светодиодах. Без конденсаторов ёлочка куда серьёзнее!

На выходе драйвера должен стоять не только электролит, но и керамика для подавления ВЧ помех. Высказал своё мнение. Обычно стоит либо то либо другое. Бывает, что ничего не стоит. Это бывает в дешёвых лампочках. Драйвер спрятан внутри, предъявить претензию будет сложно.
Посмотрим схему. Но предупрежу, она ознакомительная. Нанёс только основные элементы, которые необходимы нам для творчества (для понимания «что к чему»).

Микросхема 3106 отслеживает выходные параметры преобразователя через обратную связь с вспомогательной обмотки трансформатора и управляет ключевым транзистором. Попытки найти информацию на эту МС в Интернете ничего не дала. RS1 RS2 — токозадающие резисторы. От их номинала зависит выходной ток драйвера. RS1 (1 Ом) – основной, при помощи RS2 (33 Ом) выходной ток подгоняется более точно.

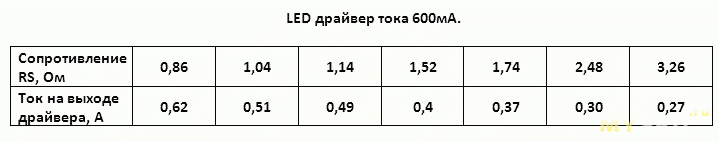

Оказывается, и у этих драйверов можно регулировать выходной ток. Снял зависимость выходного тока от сопротивления RS (может кому пригодится).

Регулировать ток при помощи выносного переменного резистора не получится. Паразитные ёмкости и индуктивности никто не отменял.
А теперь на счёт применимости.

В этот светильник что только не вклеивал (был обзор). Теперь приклеил 1-Вт-ные светодиоды. К ним буду подключать обозреваемые драйверы, так нагляднее.
А вот так он светит.

Всего 12 светодиодов (6 пар). Для равномерного распределения света самое оптимальное количество. Для эксперимента тоже лучше не придумаешь.
Один из вариантов подключения к драйверу с балластом на конденсаторах.

С1=1,5мкФ+1,2мкФ=2,7мкФ. Чтобы посчитать мощность, необходимо посчитать ток по формуле (2).
I=(228В-36В)*2,7мкФ/3,18=163мА. Мощность считается по формуле из школьного учебника физики.

Р= 36В*0,163А=5,9Вт.

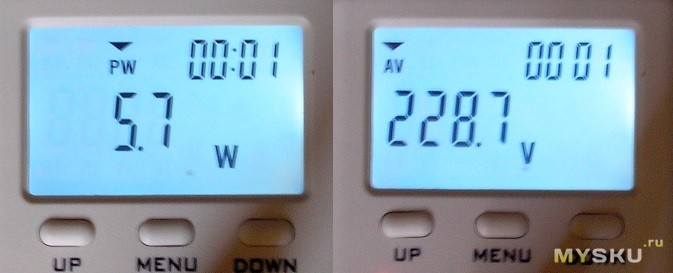

А теперь посмотрим, что показывают приборы.

Погрешность в расчётах присутствует. Кстати, на мелких мощностях приборчик тоже подвирает.
А теперь посчитаем пульсации (теория в начале обзора). Посмотрим, что же видит наш глаз. К осциллографу подключаю фотодиод. Два снимка объединил в один для удобства восприятия. Слева лампочка выключена. Справа – лампочка включена. Смотрим ГОСТ Р 54945-2012. А там чёрным по белому написано, что пульсации частотой до 300Гц вредны для здоровья. А у нас около 100Гц. Для глаз вредно.

У меня получилось 20%. Необходимо смотреть Санитарные нормы СНиП 23-05-95 «ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ». Использовать можно, но не в спальне. А у меня коридор. Можно СНиП и не смотреть.

А теперь посмотрим другой вариант подключения светодиодов. Это схема подключения к электронному драйверу.

Итого 3 параллели по 4 светодиода.
Вот, что показывает Ваттметр. 7,1Вт активной мощности.

Посмотрим, сколько доходит до светодиодов. Подключил к выходу драйвера амперметр и вольтметр.

Посчитаем чисто светодиодную мощность. Р=0,49А*12,1В=5,93Вт. Всё, что не хватает, взял на себя драйвер.

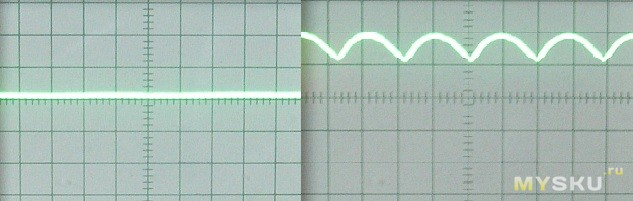

Теперь посмотрим, что же видит наш глаз. Слева лампочка выключена. Справа – лампочка включена. Частота повторения импульсов около 100кГц. Смотрим ГОСТ Р 54945-2012. А там чёрным по белому написано, что вредны для здоровья только пульсации частотой до 300Гц. А у нас около 100кГц. Для глаз безвредно.

Всё рассмотрел, всё измерил.
Теперь выделю плюсы и минусы этих схем:
Минусы лампочек с конденсатором в роли балласта по сравнению с электронными драйверами.
-Во время работы КАТЕГОРИЧЕСКИ нельзя касаться элементов схемы, они под фазой.
-Невозможно достичь высоких токов свечения светодиодов, т.к. при этом необходимы конденсаторы больших размеров. А увеличение ёмкости приводит к большим пусковым токам, портящим выключатели.
-Большие пульсации светового потока частотой 100Гц, требуют больших фильтрующих ёмкостей на выходе.
Плюсы лампочек с конденсатором в роли балласта по сравнению с электронными драйверами.
+Схема очень проста, не требует особых навыков при изготовлении.
+Диапазон выходных напряжений просто фантастический. Один и тот же драйвер будет работать и с одним и с сорока последовательно соединёнными светодиодами. У электронных драйверов выходные напряжения имеют намного более узкий диапазон.
+Низкая стоимость подобных драйверов, которая складывается буквально из стоимости двух конденсаторов и диодного моста.
+Можно изготовить и самому. Большинство деталей можно найти в любом сарае или гараже (старые телевизоры и т.д.).
+Можно регулировать ток через светодиоды подбором ёмкости балласта.
+Незаменимы как начальный светодиодный опыт, как первый шаг в освоении светодиодного освещения.
Есть ещё одно качество, которое можно отнести как к плюсам, так и к минусам. При использовании подобных схем с выключателями с подсветкой, светодиоды лампочки подсвечиваются. Лично для меня это скорее плюс, чем минус. Использую повсеместно как дежурное (ночное) освещение.
Умышленно не пишу, какие драйверы лучше, у каждого есть своя ниша.
Я выложил по максимуму всё, что знаю. Показал все плюсы и минусы этих схем. А выбор как всегда делать вам. Я лишь постарался помочь.
На этом всё!
Удачи всем.

назначение, принцип работы, схема и ремонт

Сейчас уже можно разделить светодиоды на два основных подтипа: индикаторные и осветительные. Осветительные светодиоды – относительно новые элементы светотехники. Первые модели применялись как индикаторы еще лет 30 назад. Но прогресс на месте не стоит. Инженерам удалось получить большую яркость при минимальном размере и потребляемом токе в сравнение с лампами. Кроме того, светодиоды имеют намного большую механическую прочность. Как лампочку их уже не разобьешь.

Светодиодная осветительная продукция серьезно потеснила практически все другие источники света. Светодиоды могут обеспечить освещение не хуже лампового. А их энергоэффективность намного выше. Обычно источники света на основе светодиодов окупаются в течение года. Сейчас их можно встретить в качестве домашнего освещения, уличных фонарей. Они устанавливаются в световое оборудование автомобилей. Даже в мониторах и телевизорах они заменили лампы подсветки.

Назначение.

Светодиод весьма чувствителен к качеству электропитания. Если пониженное напряжение ему не сделает ничего плохого, то повышенные напряжения и токи очень быстро снижают ресурс этих перспективных источников света. Многие видели, наверное, как на автомобилях хаотично моргают огни. Этот светодиод уже отслужил.

Для обеспечения стабильного электропитания (поддержания заданного напряжения и тока) необходима дополнительная электронная схема – блок питания или драйвер питания. Часто его называют led driver.

Принцип работы.

Электронная схема должна обеспечить строго стабилизированные напряжение и ток, подводимые к кристаллу. Небольшое превышение в цепи питания существенно снижает ресурс светоизлучателя.

В простейшем и самом дешевом случае просто ставят ограничительный резистор.

Питание диода через ограничивающий резистор.

Это простейшая линейная схема. Она не способна автоматически поддерживать ток. С ростом напряжения, он будет расти, при превышение допустимого значения произойдет разрушение кристалла от перегрева. В более сложном случае управление реализуется через транзистор. Недостаток линейной схемы – бесполезное рассеивание мощности. С ростом напряжения будут расти и потери. Если для маломощных LED-источников света такой подход еще допустим, то при использовании мощных светоизлучающих диодов такие схемы не используются. Из плюсов только простота реализации, низкая себестоимость, достаточная надежность схемы.

Можно применить импульсную стабилизацию. В простейшем случае схема будет выглядеть так:

Пример.Импульсная стабилизация (упрощенно)

При нажатии на кнопку происходит заряд конденсатора, при отпускании, он отдает накопленную энергию полупроводнику, а тот излучает свет. При росте напряжения время на зарядку сокращается, при падении – увеличивается. Вот так на кнопку и надо нажимать, поддерживая свечение. Естественно, сейчас это все делает электроника. В источниках питания роль кнопки выполняет транзистор, либо тиристор. Это – принцип ШИМ – широтно-импульсная модуляция. Замыкание происходит десятки, а то и тысячи раз в секунду. КПД ШИМ может достигать 95%.

Категорически не стоит путать светодиодный драйвер и ПРА для люминесцентных ламп, у них разные принципы работы.

Характеристики драйверов, их отличия от блоков питания LED ленты.

Если сравнивать драйвер и блок питания, то у них есть различия в работе. Драйвер – это источник тока. Его задача поддерживать именно определенную силу тока через кристалл или светодиодную линейку.

Задача стабилизированного блока питания в выдаче именно стабильного напряжения. Хотя блок питания – понятие обобщенное.

Источник напряжения применяется в основном со светодиодной лентой, где диоды включены в параллель. Соответственно через них должен проходить равный ток, при неизменном напряжении. При использовании одного светодиода важно обеспечить определенную силу тока через него. Отличия есть, но оба выполняют одну и туже задачу – обеспечение стабильного питания.

Для подключения светодиодной ленты необходимы, как правило, блоки питания, выдающие 12, либо 24 В. Второй параметр – это мощность. Блок питания должен выдавать мощность не равную, а несколько большую, чем мощность подключаемой светодиодной линейки. В противном случае, яркость свечения будет недостаточна. Обычно запас по мощности рекомендуется в пределах 20-30 процентов от суммарной мощности.

При выборе драйвера нужно учесть:

Мощность,
Напряжение,
Предельный ток.

Кроме того, существуют и регулируемые источники питания. Их задача – регулировка яркости освещения. Но различаются принципы – регулировка напряжения, либо силы тока.

Для подключения led-линейки потребуется большая сила тока при неизменном напряжении.

Суммарная мощность будет рассчитываться по формуле P = P(led) × n, где Р – мощность, Р(led) – мощность единичного диода в линейке, n – их количество.

Сила тока через линейку будет рассчитываться по аналогичной формуле.

Если есть желание самостоятельно изготовить источник питания для светодиодов, то самый простой вариант – импульсный без гальванической развязки.

Схема простого led-драйвера без гальванической развязки.

Схема проста и надежна. Делитель основан на емкостном сопротивлении. Выпрямление производится при помощи диодного моста. Электролитический конденсатор (перед L7812) сглаживает пульсации после выпрямления. Конденсатор после L7812 сглаживает пульсации на светодиодах. На работу схемы он не влияет. L7812 – собственно сам стабилизатор. Это импортный аналог советских микросхем серии КРЕНхх. Та же самая схема включения. Характеристики несколько улучшены. Однако предельный ток составляет не более 1.2А. Это не позволит создать мощный светильник. Существуют неплохие варианты готовых источников питания.

Как выбрать драйвер для светодиодов.

От выбора драйвера зависит срок службы светодиодов. При этом светодиод достигает своих номинальных характеристик, так как получает необходимую ему мощность.

В зависимости от степени защиты драйвер можно применять либо дома, либо на улице. Внешне драйвер может быть открытым, в корпусе из перфорированного металла, либо – закрытый, размешенный в герметичной металлической коробке. Для дома достаточно негерметизированного пластикового корпуса, в котором расположен электронный блок.

Сразу стоит учесть, что ограничивающий резистор – это не самый лучший вариант. Он не избавит ни от скачков питающей сети, ни от импульсных помех. Любое изменение напряжения приведет в скачку тока. Линейные стабилизаторы также не являются достойным средством запитки светоизлучающих диодов. Его способности ограничиваются низкой эффективностью.

Выбор драйвера производится только после того, как известна суммарная мощность, схема подключения и количество светодиодов.

Сейчас много подделок и одни и те же по типоразмерам диоды могут обеспечивать разные мощности. Лучше использовать только известные марки электротехнической продукции.

На корпусе драйвера для подключения светодиодов, всегда размещена спецификация. Она включает:

класс защищенности от пыли и жидкости,
мощность,
номинальный стабилизированный ток,
рабочее входное напряжение,
диапазон выходного напряжения.

Достаточно популярны бескорпусные led-драйверы. Плату потребуется разместить в корпусе. Это необходимо для безопасного использования. Платы больше подходят для радиолюбителей-энтузиастов. У них входное напряжение может быть либо 12 В, либо 220 В.

Также стоит продумать о размещении драйвера. Температура и влажность влияют на надежность системы освещения.

Не стоит пытаться выжать из источника тока максимум. Это приводит к работе на предельных режимах, соответственно возникает повышенный нагрев. Превышение может вывести стабилизатор из строя.

Виды драйверов.

По типу их можно подразделить на:

Линейные. Они наиболее подходящие, если входное напряжение не стабильно. Отличаются улучшенной стабилизацией. Распространены мало по причине низкого КПД. Выделяет большее количество тепла, подходит для маломощной нагрузки.

Внутреннее устройство драйвера

Внешний вид и схема драйвера LED 1338G7.

Импульсные. Основаны на микросхемах ШИМ. Обладают высоким КПД. Отличаются малым нагревом и длительным сроком службы.

ШИМ-драйвер Recom.

Микросхемы ШИМ создают значительный уровень электромагнитных помех. Людям с кардиостимуляторами не рекомендовано находится в помещениях, где применяются такие драйвера для питания светодиодов.

Драйвер, работающий с диммером. Принцип основан на использовании ШИМ-контроллера. Принцип состоит в том, что регулируется сила тока на светодиодах. Низкокачественные изделия дают эффект мерцания.

Драйвер с диммером.

LED драйвер на 220 В.

Существует немало уже готовых светодиодных драйверов промышленного производства. Естественно, они обладаю различными характеристиками. Их особенность в том, что они питаются от сети 220 В переменного напряжения и могут работать в широком диапазоне питающего напряжения. Задача, у них все та же. Выдать определенную силу тока. Многие промышленные изделия уже имеют гальваническую развязку. Гальваническая развязка предназначена для передачи электроэнергии без непосредственного соединения входной и выходной частей схемы. Это дополнительные очки в плане электробезопасности (простейшей и исторически первой гальванической развязкой считается обычный трансформатор). Обычно они имеют нестабильность не более 3 %. В подавляющем большинстве сохраняют работоспособность от 90-100 Вольт и до 260 Вольт. В магазинах очень часто их могут называть:

блок питания (БП),
источник тока,
адаптер питания,
источник питания.

Это все одно и тоже устройство. Продавцы не обязаны обладать техническим образованием.

Схема подключения драйвера к светодиодам.

Перед подключением светодиодов к драйверу необходимо уметь определять его полярность, иными словами, распознавать, где анод (+), где катод (-). Без этого света не будет.

Индикаторные диоды, а также некоторые маломощные осветительные, имеют два вывода.

Выводы светодиода.

Светодиоды в исполнении SMD (поверхностный монтаж) имеют либо 2, либо 4 вывода. В любом случае это анод и катод.

Выводы светодиодов в SMD-исполнении.

В первом случае выводы 3 и 4 могут быть не задействованы. Во втором случае косой срез расположен ближе к катоду. Обратите внимание, единого стандарта нет и возможны различия в полярности.

Поэтому можно либо обратиться к datasheet, либо использовать низковольтный источник постоянного тока и резистор ограничитель. В случае неправильной полярности светодиод не может загореться.

При использовании источника тока схема драйвера для светодиодов будет следующая:

Схема подключения светодиода.

Если у нас источник напряжения, то подключение осуществляется через ограничивающий резистор.

Схема подключения светодиода к источнику
напряжения через ограничитель.

Классическая светодиодная лента построена по такой схеме:

Схема светодиодной линейки.

В этом случае расчет производится по формулам:

Формула связи тока, напряжения, сопротивления.

При подключении важно учитывать:

При малой силе тока, мы теряем в яркости, при большой в сроке службы.
Напряжение из datasheet указывает падение напряжения при прохождении номинального тока. Этот параметром не основной.
Мощным светодиодам требуется и качественное питание, и хорошее охлаждение.

Схемы (микросхемы) светодиодных драйверов.

Как правило драйвера светодиодов строятся на интегральных стабилизаторах (КРЕНхх, либо импортные аналоги) или ШИМ. Схемы достаточно просты.

Использовании микросхем для стабилизации.

Принципиальные схемы светодиодных драйверов.

Существует схема самодельного источника тока на советской микросхеме К142ЕН12А. Резистор R2 позволяет менять яркость свечения.

Принципиальная схема на отечественных компонентах.

Линейный светодиодный драйвер своими руками.

Эта часть статьи посвящена радиолюбителям.

Оригинальный линейный источник тока на компараторе.

Это весьма интересная схема. В качестве ключевого элемента выступает униполярный (полевой) транзистор. Степенью его открытия управляет микросхема – квадрантный компаратор напряжения. Возможно, эта схема покажется сложной, но тем не менее ее можно смело отнести к линейным источникам тока, так как управление током осуществляется через соединение «исток-сток». Степень открытия зависит от приложенного к затвору напряжения. Регулировка достигается за счет связи одного из входов компаратора и напряжения со стока. VD1 выполняет функцию защиты.

Срок службы светодиодных драйверов.

Как такового определенного срока службы нет, но многие производители готовы дать гарантию сроком в пять лет на свою продукцию. Естественно, при согласовании мощностей. Для того, чтобы источник питания прослужил дольше не следует давать нагрузку, при которой он будет отдавать предельные токи. Если он собран из качественных комплектующих, то он будет стабильно работать достаточно долгое время. Но рабочие температуры могут быть близки к критическим (зависит от схемотехнических решений). Оптимально, если мощность потребителей будет меньше на 20-30 процентов.

Если говорим о самодельном изготовлении, то многое зависит от качества сборки, качества радиодеталей. Интегральные стабилизаторы желательно закреплять на радиатор для обеспечения теплового режима, не следует забывать о про теплопроводящую пасту между корпусом стабилизатора и теплоотводом.

Светодиодные драйверы для LED ламп и светодиодов Виды и типы

Миниатюра светодиодного драйвера для LED lamp

Сегодня я кратенько рассмотрю вопрос о том, какие драйверы устанавливают в LED лампы. Виды, типы, их характеристики. Сразу отмечу, что все драйверы светодиодных ламп можно разделить на два вида: электронные и на конденсаторах. О некоторых достоинствах и недостатках мы и поговорим сегодня. А по большому счету буду раскрывать более детально этот вопрос не много позднее и добавлять в данную статью. Таким образом, предполагаю, что «светодиодные драйверы для ламп» станет достаточно объемной. Тем более материала накопилось много.

Производят драйверы, рассчитанные на один или группу светодиодов. Рассчитанных на определенный ток.

Электронные драйверы для LED ламп

Драйвер для светодиодной лампы

Вообще, по хорошему, любой электронный драйвер должен иметь ключевой транзистор, дабы разгрузить микросхему управления драйвером. Чтобы исключить или по максимуму сгладить пульсацию на выходе должен стоять конденсатор. Стоимость драйверов такого типа не маленькая, в отличии от балластных, но зато они стабилизируют токи до 750 мА и выше, чего обычным «бесхребетным» не под силу. Можно. Но лучше больше 200 мА не использовать… Опять же опыт эксплуатации.

Пульсация – не один недостаток драйверов. Другим можно считать высокочастотные помехи. В случае, если ваша розетка связана с лампой ( разводка квартиры ), то не избежать проблем с приемом цифровым телевидением, IP и т.п. Естественно, будет проблематично поймать радио. Задался сейчас вопросом: “А Wi-Fi будет страдать?»… Надо поставить опыты…

В хороших драйверах для сглаживания пульсаций стоит установить электролиты, а для снижения ВЧ помех пойдет керамика. В идеале, когда в драйвере присутствует и тот и другой кондер. Но такое сочетание большая редкость. Особенно в китайских лампах. Есть некоторые «индивидуумы», но их очень мало. Когда-нибудь я поговорю о них.

Ну и еще одна общая информация. Для тех, кто любит «очумелые ручки». Вы всегда можете изменить выходной ток своего электронного драйвера, «балуясь» номиналом резисторов. Хотя, нужно ли? Уже выпускается огромное количество драйверов и подобрать нужный – не проблема. И не обязательно приобретать дорогущий. Китайцы давно научились штамповать вполне приличную электронику.

Перейдем к не менее распространенным так называемым драйверам – на конденсаторах. Я их всегда называю «так называемые». Почему? Это будет понятно из выводов в конце статьи.

Светодиодные драйверы для ламп на основе конденсаторов

Обратимся к любой стандартной схеме светодиодной лампы, использующей такие «драйверы»

Схема общая и в ряде случаев ее постоянно модифицируют. Особенно любят китайские производители выкидывать оттуда что-нибудь.

Часто в дешевых лампах мы можем «наблюдать» пульсацию в 100 процентов. В этом случае можно даже не заглядывать внутрь лампы, чтобы утверждать об отсутствии одного из конденсаторов. А именно второго. Т.к. первый необходим для регулировки выходного тока. Его – то уж точно никуда не денут))).

Для тех, кто желает самостоятельно собирать такие драйвера, есть формулы, которые можно найти в сети. И по ним рассчитать номинал конденсатора.

Это можно отнести к большому плюсу такого вида драйвера. Ведь мощность лампы можно подогнать простым подбором конденсатора. Минусом стоит отметить отсутствие электробезопасности. Прикасаться к включенной лампе руками запрещено. Электротравма обеспечена.

Еще одним плюсом можно отметить 100 процентный КПД, ведь потери будут только на самих LEDs и сопротивлениях.

Огромный минус – пульсация. Она берется в результате выпрямления сетевого напряжения и составляет порядка 100 Гц. Согласно ГОСТ и САНпИН пульсация допустима от 10-20 процентов и то, в зависимости от того, в каком помещении установлен источник света. Уменьшить пульсацию можно подбором номинала конденсатора №2. Но все-равно Вы не получите полного отсутствия, а только не много сгладите всплески.

Это второй и главный минус такого типа драйверов. Как говорится: то что дешево – не всегда полезно. А пульсация очень вредна для здорового организма. Да и для не здорового))).

Сравнение электронных и балластных драйверов для светодиодных ламп

Из всего выше сказанного ( возможно путанно ) можно сделать сравнительную характеристику между двумя типами драйверов для светодиодных ламп:

Драйверы	Балластные на конденсаторах	Электронные
Вероятность электротравмы	Высокая. За счет отсутствия гальванической развязки с сетью. Запрещено прикосновение к элементам руками при включенной лампе	Низкая
Высокие токи	Не возможно получить высокие токи для свечения диодов, в результате того, что необходимы конденсаторы большого размера. Конструктивно и лампа будет больших размеров. Кроме того, увеличенные конденсаторы влекут увеличение пусковых токов, что приводит к быстрому выходу из строя выключателей	Возможно получить без особых проблем
Пульсация	Большая. Порядка 100 Гц. Практически невозможно избавиться из-за необходимости внедрения конденсаторов большой емкости на выходе, фильтрующих пульсацию	Легко регулируется либо отсутствует
Схема	Схема очень простая. Легко собирается на коленке и не требует больших познаний в радиоэлеткронике	Схема сложная. С большим количеством электронных компонентов
Выходное напряжение	Легко регулируется	Выходной диапазон напряжения узкий
Стоимость	Низкая	Высокая
Регулировка тока	Путем изменения емкости входного конденсатора	Более сложная. Как правило только при помощи резисторов. И то не всегда. Все зависит от сложности собранной схемы

Какие светодиодные драйверы для ламп лучше, а какие хуже – решать Вам. У обоих есть как сильные так и слабые стороны. И те и другие можно использовать. Только в разных помещениях. Но для себя я ввел градацию простую. Никогда не считаю качественными лампами те, которые собраны на балластах из конденсаторов по причине пульсации. Я сторонник здорового образа жизни))) и поэтому определяю такие источники света сразу в мусор.

Видео материал на тему светодиодных драйверов для ламп

Ну и на последок, как уже повелось, предлагаю интересное видео о светодиодных драйверах. Вернее об одном, самом простом, который можно собрать на коленке самостоятельно.

Схема драйвера для светодиодной лампы на 220В
Неотъемлемой частью любой качественной лампы или светильника на светодиодах является драйвер. Применительно к освещению, под понятием «драйвер» следует понимать электронную схему, которая преобразует входное напряжение в стабилизированный ток заданной величины. Функциональность драйвера определяется шириной диапазона входных напряжений, возможностью регулировки выходных параметров, восприимчивостью к перепадам в питающей сети и эффективностью.
От перечисленных функций зависят качественные показатели светильника или лампы в целом, срок службы и стоимость. Все источники питания (ИП) для светодиодов условно разделяют на преобразователи линейного и импульсного типа. Линейные ИП могут иметь узел стабилизации по току или напряжению. Часто схемы такого типа радиолюбители конструируют своими руками на микросхеме LM317. Такое устройство легко собирается и имеет малую себестоимость. Но, ввиду очень низкого КПД и явного ограничения по мощности подключаемых светодиодов, перспективы развития линейных преобразователей ограничены.
Импульсные драйверы могут иметь КПД более 90% и высокую степень защиты от сетевых помех. Их мощность потребления в десятки раз меньше мощности, отдаваемой в нагрузку. Благодаря этому они могут изготавливаться в герметичном корпусе и не боятся перегрева.
Первые импульсные стабилизаторы имели сложное устройство без защиты от холостого хода. Затем они модернизировались и, в связи с бурным развитием светодиодных технологий, появились специализированные микросхемы с частотной и широтно-импульсной модуляцией.
Схема питания светодиодов на основе конденсаторного делителя
К сожалению, в конструкции дешёвых светодиодных ламп на 220В из Китая не предусмотрен ни линейный, ни импульсный стабилизатор. Мотивируясь исключительно низкой ценой готового изделия, китайская промышленность смогла максимально упростить схему питания. Называть её драйвером не корректно, так как здесь отсутствует какая-либо стабилизация. Из рисунка видно, что электрическая схема лампы рассчитана на работу от сети 220В. Переменное напряжение понижается RC-цепочкой и поступает на диодный мост. Затем выпрямленное напряжение частично сглаживается конденсатором и через токоограничивающий резистор поступает на светодиоды. Данная схема не имеет гальванической развязки, то есть все элементы постоянно находятся под высоким потенциалом.
В результате частые просадки сетевого напряжения приводит к мерцанию светодиодной лампы. И наоборот, завышенное напряжение сети вызывает необратимый процесс старения конденсатора с потерей ёмкости, а, иногда, становится причиной его разрыва. Стоит отметить, что еще одной, серьезной отрицательной стороной данной схемы является ускоренный процесс деградации светодиодов вследствие нестабильного тока питания.
Схема драйвера на CPC9909
Современные импульсные драйверы для светодиодных ламп имеют несложную схему, поэтому ее можно легко смастерить даже своими руками. Сегодня, для построения драйверов, производится ряд интегральных микросхем, специально предназначенных для управления мощными светодиодами. Чтобы упростить задачу любителям электронных схем, разработчики интегральных драйверов для светодиодов в документации приводят типичные схемы включения и расчеты компонентов обвязки.
Общие сведения
Американская компания Ixys наладила выпуск микросхемы CPC9909, предназначенной для управления светодиодными сборками и светодиодами высокой яркости. Драйвер на основе CPC9909 имеет небольшие габариты и не требует больших денежных вложений. ИМС CPC9909 изготавливается в планарном исполнении с 8 выводами (SOIC-8) и имеет встроенный стабилизатор напряжения.
Благодаря наличию стабилизатора рабочий диапазон входного напряжения составляет 12-550В от источника постоянного тока. Минимальное падение напряжения на светодиодах – 10% от напряжения питания. Поэтому CPC9909 идеальна для подключения высоковольтных светодиодов. ИМС прекрасно работает в температурном диапазоне от -55 до +85°C, а значит, пригодна для конструирования светодиодных ламп и светильников для наружного освещения.
Назначение выводов
Стоит отметить, что с помощью CPC9909 можно не только включать и выключать мощный светодиод, но и управлять его свечением. Чтобы узнать обо всех возможностях ИМС, рассмотрим назначение ее выводов.
VIN. Предназначен для подачи напряжения питания.
CS. Предназначен для подключения внешнего датчика тока (резистора), с помощью которого задаётся максимальный ток светодиода.
GND. Общий вывод драйвера.
GATE. Выход микросхемы. Подает на затвор силового транзистора модулированный сигнал.
PWMD. Низкочастотный диммирующий вход.
VDD. Выход для регулирования напряжения питания. В большинстве случаев подключается через конденсатор к общему проводу.
LD. Предназначен для задания аналогового диммирования.
RT. Предназначен для подключения время задающего резистора.
Схема и ее принцип работы
Типичное включение CPC9909 с питанием от сети 220В показано на рисунке. Схема способна управлять одним или несколькими мощными светодиодами или светодиодами типа High Brightness. Схему можно легко собрать своими руками даже в домашних условиях. Готовый драйвер не нуждается в наладке с учетом грамотного выбора внешних элементов и соблюдением правил их монтажа. Драйвер для светодиодной лампы на 220В на базе CPC9909 работает по методу частотно-импульсной модуляции. Это означает, что время паузы является постоянной величиной (time-off=const). Переменное напряжение выпрямляется диодным мостом и сглаживается емкостным фильтром C1, C2. Затем оно поступает на вход VIN микросхемы и запускает процесс формирования импульсов тока на выходе GATE. Выходной ток микросхемы управляет силовым транзистором Q1. В момент открытого состояния транзистора (время импульса «time-on») ток нагрузки протекает по цепи: «+диодного моста» – LED – L – Q1 – R_S – «-диодного моста». За это время катушка индуктивности накапливает энергию, чтобы отдать её в нагрузку во время паузы. Когда транзистор закрывается, энергия дросселя обеспечивает ток нагрузки в цепи: L – D1 – LED – L. Процесс носит циклический характер, в результате чего ток через светодиод имеет пилообразную форму. Наибольшее и наименьшее значение пилы зависит от индуктивности дросселя и рабочей частоты. Частота импульсов определяется величиной сопротивления RT. Амплитуда импульсов зависит от сопротивления резистора RS. Стабилизация тока светодиода происходит путем сравнения внутреннего опорного напряжения ИМС с падением напряжения на R_S. Предохранитель и терморезистор защищают схему от возможных аварийных режимов.
Расчет внешних элементов
Частотозадающий резистор
Длительность паузы выставляют внешним резистором R_T и определяют по упрощенной формуле:
t_паузы=R_T/66000+0,8 (мкс).
В свою очередь время паузы связано с коэффициентом заполнения и частотой:
t_паузы=(1-D)/f (с), где D – коэффициент заполнения, который представляет собой отношение времени импульса к периоду.
Рекомендованный производителем диапазон рабочих частот составляет 30-120 кГц. Таким образом, сопротивление R_T можно найти так: R_T=(t_паузы-0,8)66000, где значение t_паузы подставляют в микросекундах.
Датчик тока
Номинал сопротивления R_S задает амплитудное значение тока через светодиод и рассчитывается по формуле: R_S=U_CS/(I_LED+0.5I_{L пульс}), где U_CS – калиброванное опорное напряжение, равное 0,25В;
I_LED – ток через светодиод;
I_{L пульс} – величина пульсаций тока нагрузки, которая не должна превышать 30%, то есть 0,3I_LED.
После преобразования формула примет вид: R_S=0,25/1.15I_LED (Ом).
Мощность, рассеиваемая датчиком тока, определяется формулой: P_S=R_SI_LEDD (Вт).
К монтажу принимают резистор с запасом по мощности 1,5-2 раза.
Дроссель
Как известно, ток дросселя не может измениться скачком, нарастая за время импульса и убывая во время паузы. Задача радиолюбителя в том, чтобы подобрать катушку с индуктивностью, обеспечивающей компромисс между качеством выходного сигнала и её габаритами. Для этого вспомним об уровне пульсаций, который не должен превышать 30%. Тогда потребуется индуктивность номиналом:
L=(US_LEDt_паузы)/ I_{L пульс}, где U_LED – падение напряжения на светодиоде (-ах), взятое из графика ВАХ.
Фильтр питания
В цепи питания установлены два конденсатора: С1 – для сглаживания выпрямленного напряжения и С2 – для компенсации частотных помех. Так как CPC9909 работает в широком диапазоне входного напряжения, то в большой ёмкости электролитического С1 нет нужды. Достаточно будет 22 мкФ, но можно и больше. Емкость металлопленочного С2 для схемы такого типа стандартная – 0,1 мкФ. Оба конденсатора должны выдерживать напряжение не менее 400В.
Однако, производитель микросхемы настаивает на монтаже конденсаторов С1 и С2 с малым эквивалентным последовательным сопротивлением (ESR), чтобы избежать негативного влияния высокочастотных помех, возникающих при переключении драйвера.
Выпрямитель
Диодный мост выбирают, исходя из максимального прямого тока и обратного напряжения. Для эксплуатации в сети 220В его обратное напряжение должно быть не менее 600В. Расчетная величина прямого тока напрямую зависит от тока нагрузки и определяется как: I_AC=(πI_LED)/2√2, А.
Полученное значение необходимо умножить на два для повышения надежности схемы.
Выбор остальных элементов схемы
Конденсатор C3, установленный в цепи питания микросхемы должен быть ёмкостью 0,1 мкФ с низким значением ESR, аналогично C1 и C2. Незадействованные выводы PWMD и LD также через C3 соединяются с общим проводом.
Транзистор Q1 и диод D1 работают в импульсном режиме. Поэтому выбор следует делать с учетом их частотных свойств. Только элементы с малым временем восстановления смогут сдержать негативное влияние переходных процессов в момент переключения на частоте около 100 кГц. Максимальный ток через Q1 и D1 равен амплитудному значению тока светодиода с учетом выбранного коэффициента заполнения: I_Q1=I_D1= DI_LED, А.
Напряжение, прикладываемое к Q1 и D1, носит импульсный характер, но не более, чем выпрямленное напряжение с учетом емкостного фильтра, то есть 280В. Выбор силовых элементов Q1 и D1 следует производить с запасом, умножая расчетные данные на два.
Предохранитель (fuse) защищает схему от аварийного короткого замыкания и должен длительно выдерживать максимальный ток нагрузки, в том числе импульсные помехи.
I_FUSE=5I_AC, А.
Установка терморезистора RTH нужна для ограничения пускового тока драйвера, когда фильтрующий конденсатор разряжен. Своим сопротивлением RTH должен защитить диоды мостового выпрямителя от пробоя в начальные секунды работы.
R_TH=(√2220)/5I_AC, Ом.
Другие варианты включения CPC9909
Плавный пуск и аналоговое диммирование
При желании CPC9909 может обеспечить мягкое включение светодиода, когда его яркость будет постепенно нарастать. Плавный пуск реализуется при помощи двух постоянных резисторов, подключенных к выводу LD, как показано на рисунке. Данное решение позволяет продлить срок службы светодиода.
Также вывод LD позволяет реализовывать функцию аналогового диммирования. Для этого резистор 2,2 кОм заменяют переменным резистором 5,1 кОм, тем самым плавно изменяя потенциал на выводе LD.
Импульсное димирование
Управлять свечением светодиода можно путем подачи импульсов прямоугольной формы на вывод PWMD (pulse width modulation dimming). Для этого задействуют микроконтроллер или генератор импульсов с обязательным разделением через оптопару.
Кроме рассмотренного варианта драйвера для светодиодных ламп, существуют аналогичные схемные решения от других производителей: HV9910, HV9961, PT4115, NE555, RCD-24 и пр. Каждая из них имеет свои сильные и слабые места, но в целом, они успешно справляются с возложенной нагрузкой при сборке своими руками.
Драйверы для светодиодов: критерии выбора, изготовление
Сегодня, наверное, ни одна квартира или частный дом не обходится без светодиодного освещения. Да и уличное освещение постепенно меняется на экономичные и долговечные LED-элементы. Но глядя на сегодняшнюю тему разговора спрашивается – при чем тут водитель (с английского «driver» переводится именно так)? Это первый вопрос, приходящий в голову человеку, несведущему в устройстве светодиодного освещения. На самом деле без такого устройства световые диоды не работают с напряжением в сети 220 В. Сегодня разберемся, какую функцию выполняет драйвер для светодиодов, как подключить это устройство и возможно ли изготовить собственными руками.
Без такого устройства светодиоды работать не будут
Читайте в статье:
Зачем нужны драйверы для светодиодов и что это такое
Ответ на вопрос, что такое драйвер для светодиода, довольно прост. Это устройство, стабилизирующее напряжение и придающее ему те характеристики, которые нужны для работы LED-элементов. Чтобы было понятнее, проведем аналогию с пускорегулирующим устройством люминесцентной лампы, которая также не может работать без дополнительного оборудования. Разница лишь в том, что драйвер имеет компактный размер и умещается в корпусе светового прибора. По сути его можно назвать стабилизирующим пусковым устройством или преобразователем частоты.
Даже внутри светодиодной лампочки есть миниатюрный преобразователь малой мощности
Где применяют стабилизирующие устройства для LED-элементов
LED-драйверы для светодиодов применяются в различных областях:
фонари уличного освещения;
лампы бытового освещения;
светодиодные ленты и различная подсветка;
офисные светильники с формой люминесцентных ламп.
Даже дневные ходовые огни автомобилей требуют установки такого устройства, но здесь все гораздо проще, можно обойтись одним резистором. И хотя драйвер для светодиодной ленты (к примеру) по характеристикам отличается от стабилизатора напряжения лампочки, функцию они выполняют одну.
Разница в размерах велика, а характеристики одинаковые
Принцип работы схемы драйвера светодиодной лампы 220 В
Принцип работы устройства заключается в поддержании на выходном напряжении (независимо от его величины) заданного тока. В этом и состоит отличие от стабилизирующего блока питания, который отвечает за напряжение.
Простейшая схема преобразователя для ленты на световых диодах
Рассматривая схему видим, что ток, проходя через сопротивления, стабилизируется, а конденсатор придает ему нужную частоту. Затем в дело вступает выпрямляющий диодный мост. Получаем стабилизированный прямой ток на светодиодах, который повторно ограничивается резисторами.
Характеристики драйверов, достойные внимания
Характеристики преобразователей, необходимых в том или ином случае, определяются, исходя из параметров LED-потребителей. Основными можно назвать:
Номинальную мощность драйвера – этот параметр должен превышать общую мощность, потребляемую световыми диодами, которые будут в его схеме.
Выходное напряжение – зависит от величин падения напряжения на каждом из световых диодов.
Номинальный ток, который зависит от яркости свечения и потребляемой мощности элемента.
Различные цвета LED-элементов имеют разное падение напряжения
Важно знать! Падение напряжения на светодиоде зависит от его цвета. К примеру, если к БП 12 В получится подключить 16 светодиодов красного цвета, то максимальное количество зеленых составит уже 9.
Разделение LED-драйверов по типу устройства
Разделить преобразователи можно на два типа – линейные и импульсные. Оба типа применимы к световым диодам, но различия между ними заметны и по стоимости, и по техническим характеристикам.
Линейный преобразователь тока и его схема
Линейные преобразователи отличаются простотой конструкции и низкой стоимостью. Но такие драйверы имеют существенный недостаток – возможность подключения только маломощных световых элементов. Часть энергии тратится на выделение тепла, что способствует снижению коэффициента полезного действия (КПД).
Импульсные преобразователи основаны на принципе широтно-импульсной модуляции (ШИМ) и при их работе величины выходных токов обусловлены таким параметром, как коэффициент заполнения. Это означает, что изменения частоты импульсов нет, а вот коэффициент заполнения способен изменяться на величины от 10 до 80%. Такие драйверы позволяют продлить срок службы световых диодов, но имеют один недостаток. При их работе возможно наведение электромагнитных помех. Попробуем разобраться, чем это грозит человеку на простом примере.
Импульсные стабилизаторы немного крупнее
У проживающего в квартире или доме установлен кардиостимулятор. При этом в небольшой комнате установлена люстра с множеством приборов, работающих на импульсных лед драйверах для светодиодных ламп. Кардиостимулятор при этом может начать давать сбои. Конечно, это утрировано и для создания столь сильных помех нужно очень много ламп, которые находятся на расстоянии менее метра от кардиостимулятора, но все же риск присутствует.
А это преобразователь для более мощного светодиода
Как подобрать драйвер для светодиода: некоторые нюансы
Перед тем, как приобретать преобразователь, рассчитывают потребляемую светодиодами мощность. Номинальная мощность устройства должна превышать этот показатель на 25÷30%. Так же стабилизатор должен совпадать по выходному напряжению.
Если планируется скрытое размещение, лучше выбрать преобразователь без корпуса – стоимость выйдет ниже при тех же технических характеристиках.
Китайцы делают все довольно просто и без лишних деталей
Важно! Драйверы китайского производства обычно не соответствуют заявленным характеристикам. Не стоит экономить на приобретении преобразователя «made in оттуда». Лучше отдать предпочтение российскому производителю.
Как подключить LED-элементы к преобразователю: способы и схемы
Светодиоды к драйверу подключаются двумя способами – последовательно или параллельно. Для примера возьмем 6 LED-излучателей с падением напряжения 2 В. При последовательном подключении понадобится драйвер на 12 В и 300 мА. При этом свечение будет ровным по всем элементам.
Схема подключения драйвера к панели или световой полосе
Подключив излучатели параллельно в группе по 3, получим возможность использования преобразователя 6 В, но уже на 600 мА. Проблема в том то, что из-за неравномерного падения напряжения одна линия будет светиться ярче, чем другая.
Рассчитываем характеристики преобразователя для светодиодов
Для точного расчета сначала определяемся с потребляемой мощностью светодиодов. После решается вопрос со схемой подключения – будет она параллельной или последовательной. От этого будет зависеть выходное напряжение и номинальная мощность необходимого преобразователя. Это вся работа, которую нужно выполнить. Теперь в магазине электротехники или на онлайн ресурсе подбираем драйвер согласно высчитанным показателям.
Прежде чем выбрать преобразователь, нужно рассчитать потребляемую световыми диодами мощность
Полезно знать! Приобретая преобразователь, спрашивайте у продавца сертификат соответствия на изделие. Если он отсутствует, от покупки лучше воздержаться.
Что такое диммируемый драйвер для световых диодов
Диммируемым называется драйвер для светодиодного светильника, поддерживающий изменение входных параметров тока и способный в зависимости от этого изменять выходные. Эти достигается изменение интенсивности свечения LED-излучателей. Примером может послужить контроллер для светодиодной ленты с дистанционным управлением. При желании появляется возможность «приглушить» освещение в помещении, дать отдохнуть глазам. Так же это уместно, если в комнате спит ребенок.
Таким устройством осуществляется диммирование
Диммирование выполняется с ПДУ, или со штатного механического бесступенчатого переключателя.
Китайские преобразователи – что в них особенного
Китайские друзья славятся умением подделать оборудование так, что им становится невозможно пользоваться. По отношению к драйверам можно сказать так же. Приобретая китайское устройство будьте готовыми к завышенным заявленным характеристикам, низкому качеству и быстрому выходу преобразователя из строя. Если же собирается первый в жизни LED-светильник, потренироваться и получить навыки в радиоэлектронике, такие изделия незаменимы по причине низкой стоимости и простоты исполнения.
Если добавить в схему китайского преобразователя конденсатор, срок службы лампы увеличится
Что влияет на срок службы преобразователей
Причинами выхода из строя преобразователя становятся:
Резкие скачки напряжения в сети.
Повышенная влажность, если устройство не соответствует по степени защиты.
Перепады температур.
Недостаточная вентиляция.
Повышенная запыленность.
Неправильный расчет мощности потребителей.
Вот что происходит при перегреве устройства стабилизации тока
Любую из этих причин можно предупредить или исправить. Это означает, что в силах домашнего мастера продлить срок службы стабилизирующего устройства.
Схема драйвера светодиодов PT4115 с регулятором яркости
Речь пойдет о китайском производителе, который является исключением из правил. Микросхема, на основе которой можно собрать простейший преобразователь как раз его производства. Микропроцессор PT4115 обладает хорошими характеристиками и набирает популярность в России.
Схема стабилизатора на основе микропроцессора PT4115Статья по теме:
Если освещение светодиодное и обычные регуляторы не подходят, то тогда устанавливаются диммеры для светодиодных ламп 220 В, которые немного отличаются конструктивно и технически. Сегодня разберемся, какими они бывают, как выбрать и даже изготовить подобное устройство самостоятельно.
На рисунке представлена простейшая схема драйвера PT4115 для светодиодов, собрать которую сможет начинающий домашний мастер без опыта работы с радиоэлектроникой. Интересным в микросхеме является дополнительный выход (DIM) позволяющий подключение светорегулятора (диммера).
Как сделать драйвер для светодиодов своими руками
Собрать схему драйвера светодиодной лампы сможет любой начинающий мастер. Но для этого потребуется аккуратность и терпение. С первого раза стабилизирующее устройство может не получиться. Чтобы читателю было понятнее, как выполняется работа, предлагаем несколько простейших схем.
Как можно убедиться, ничего сложного в схемах драйверов для светодиодов от сети 220 В нет. Попробуем рассмотреть пошагово все этапы работ.
Пошаговая инструкция изготовления драйвера для светодиодов своими руками
Будьте внимательны. От такого преобразователя можно получить разряд не только в 220 В (от сетевого шнура), но и удар порядка 450 В, что довольно неприятно (проверено на себе).
Очень важно! Перед тем, как проверить драйвер для светодиодов на работоспособность и подключить к источнику питания, стоит еще раз визуально проверить правильность собранной схемы. Поражение электрическим током опасно для жизни, а вспышка от короткого замыкания может причинить вред глазам.
Преобразователи тока для световых диодов: где приобрести и какова стоимость
Такие устройства приобретаются в магазинах электротехники или на интернет ресурсах. Второй вариант выгоднее по цене. К тому же многие производители предлагают бесплатную доставку. Рассмотрим некоторые модели со входным напряжением 220 В с техническими характеристиками и стоимостью по состоянию на декабрь 2017 года.
Глядя на цены можно сказать, что самостоятельное изготовление преобразователя тока скорее подойдет тем, для кого это только увлечение. Приобрести такое устройство можно довольно недорого.
В качестве платформы для самостоятельной сборки драйвера можно использовать старую печатную плату, соединив контакты проводами
Подведём итог
Выбирая преобразователь тока для светодиодных ламп, следует все внимательно просчитать. Любая погрешность может привести к уменьшению срока службы приобретенного прибора. Несмотря на невысокую стоимость стабилизатора, довольно неприятно постоянно выкидывать деньги на ветер. Только в этом случае драйвер прослужит положенный ему срок. А при самостоятельном изготовлении соблюдайте правила электробезопасности и будьте аккуратны и внимательны при сборке схемы.
Надеемся, что предоставленная сегодня информация была полезна нашему читателю. Возникшие вопросы можно задать в обсуждении – мы на них обязательно ответим. Пишите, спрашивайте, делитесь опытом с другими читателями.
А напоследок небольшое видео по сегодняшней теме:
что это такое, виды, модели, цены
Ссылка на статью успешно отправлена!
Отправим материал вам на e-mail
В последние годы все большую популярность стало набирать светодиодное освещение. Это вызвано тем, что используемые в светильниках светодиоды, их еще называют светоизлучающими диодами (СИД), довольно яркие, экономичные и долговечные. При помощи светодиодных элементов создаются интересные и оригинальные световые эффекты, которые можно применять в самых различных интерьерах. Однако, такие осветительные приборы очень требовательны к параметрам электросетей, особенно к величине тока. Поэтому для нормальной работы освещения в цепь должны быть включены драйверы для светодиодов. В этой статье мы попробуем разобраться, что же такое светодиодные драйверы, каковы их основные характеристики, как не ошибиться при выборе и можно ли сделать его своими руками.

Без такого миниатюрного устройства светодиоды работать не будут
Содержание статьи
Что такое драйвер для LED-освещения и его необходимость
Поскольку светодиоды являются токовыми приборами, то соответственно они очень чувствительны к этому параметру. Для нормальной работы освещения требуется, чтобы через LED-элемент проходил стабилизированный ток с номинальной величиной. Для этих целей и был создан драйвер для светодиодных светильников.
Некоторые читатели, увидев слово драйвер, будут в недоумении, поскольку все мы привыкли, что этим термином обозначается некое ПО, позволяющее управлять программами и устройствами. В переводе с английского языка driver означает: водитель, машинист, поводок, мачта, управляющая программа и еще более 10 значений, но всех их объединяет одна функция – управление. Так обстоит дело и с драйверами для светодиодных светильников, только управляют они током. Итак, с термином разобрались, теперь перейдем к сути.

Драйвера ставят даже в энергосберегающих лампах с цоколем, правда он хорошо замаскирован
LED-драйвер – электронное устройство, на выходе которого, после стабилизации, образуется постоянный ток необходимой величины, обеспечивающий нормальную работу светодиодных элементов. В этом случае стабилизируется именно ток, а не напряжение. Устройства, стабилизирующие выходное напряжение называются блоками питания, которые также используются для питания светодиодных элементов освещения.
Как мы уже поняли, основным параметром драйвера для светодиодов является выходной ток, который устройство может обеспечивать длительное время при включении нагрузки. Для нормального и стабильного свечения LED-элементов требуется, чтобы через светодиод протекал ток, величина которого должна совпадать со значениями указанными в техническом паспорте полупроводника.
Где нашли применение драйвера для светодиодов
Как правило, светодиодные драйверы рассчитаны на работу с напряжением 10, 12, 24, 220 В и постоянным током в 350 мА, 700 мА и 1 А. Стабилизаторы тока для светодиодов производят, в основном, под определенные изделия, но существуют и универсальные устройства, подходящие к LED-элементам ведущих производителей.

Стабилизаторы тока применяются и в уличном (основном и декоративном) освещении
В основном LED-драйвера в сетях с переменным током используются для:
В электроцепях с постоянным током стабилизаторы нужны для нормальной работы бортового освещения и фар автомобиля, переносных фонарей и т.д.

Применяют драйвера и в светодиодных прожекторах с датчиками движения
Токовые стабилизаторы адаптированы для работы с системами контроля и датчиками фотоэлементов, а в силу своей компактности могут быть легко установлены в распределительных коробках. Также посредством драйверов можно легко менять яркость и цвет светодиодных элементов, уменьшая величину тока посредством цифрового управления.
Как работают стабилизирующие устройства для светодиодов
Принцип работы преобразователя для светодиодных ламп и лент состоит в поддержании заданной величины тока независимо от выходного напряжения. В этом и заключается разница между блоком питания и драйвером для светодиодов.
Простейшая схема драйвера для светодиодной лампы
Если посмотреть на представленную выше схему то мы увидим, что ток, благодаря резистору R1, стабилизируется, а конденсатор C1 задает необходимую частоту. Далее в работу включается диодный мост, в результате чего на светодиоды поступает стабилизированный ток.
Характеристики устройства, на которые нужно обратить внимание
Подбирая ЛЕД-драйвер для светодиодных светильников необходимо обязательно учитывать тот основных параметра, а именно: ток, выходное напряжение и мощность, потребляемая подключаемой нагрузкой.
Выходное напряжение токового стабилизатора зависит от следующих факторов:
количество LED-элементов;
падение напряжения на СИД;
способ подключения.
Ток на выходе устройства обусловлен мощностью и яркостью светодиодов. Мощность нагрузки оказывает влияние на потребляемый ею ток в зависимости от требуемой интенсивности свечения. Именно стабилизатор обеспечивает светодиодам ток необходимой величины.

Хорошо, когда на корпусе написаны все параметры на которые нужно обращать внимание
Мощность светодиодного светильника зависит непосредственно от:
мощности каждого LED-элемента;
общего количества светодиодов;
цвета.
Потребляемую нагрузкой мощность можно рассчитать по следующей формуле:
PН = PLED × N, где
PН – общая мощность нагрузки;
PLED – мощность отдельного светодиода;
N – количество светодиодных элементов, подключаемых в нагрузку .
Максимальная мощность токового стабилизатора не должна быть меньше PН. Для нормальной работоспособности LED-драйвера рекомендуется обеспечить запас мощности минимум на 20÷30%.
Цвет светодиодного элемента также играет большую роль
Помимо мощности и количества СИД, мощность нагрузки, подключаемой к драйверу, зависит и от цвета светодиодных элементов. Дело в том, что светодиоды разного цвета обладают разной величиной падения напряжения при одинаковом значении тока. Так, например, у светодиода CREE XP-E красного цвета падение напряжения при токе в 350 мА составляет 1,9÷2,4 В, и средняя мощность потребления будет порядка 750 мВт. У зеленого светодиодного элемента при том же токе падение напряжения будет 3,3÷3,9 В, а средняя мощность составит уже почти 1,25 Вт. Соответственно стабилизатором тока рассчитанным на мощность 10 Вт можно запитывать 12÷13 СИД красного цвета или 7-8 зеленых светодиодов.
Виды стабилизаторов по типу устройства
Токовые стабилизаторы для светоизлучающих диодов разделяются по типу устройства на импульсные и линейные.
У линейного драйвера выходом является токовый генератор, обеспечивающий плавную стабилизацию выходного тока при неустойчивом входном напряжении, не создавая при этом высокочастотных электромагнитных помех. Такие устройства имеют простую конструкцию и невысокую стоимость, однако не очень высокий КПД (до 80%) сужает область их использования до маломощных LED-элементов и лент.
Линейный стабилизатор тока для светодиодов
Устройства импульсного типа позволяют создавать на выходе череду токовых импульсов высокой частоты. Подобные драйвера работают по принципу широтно-импульсной модуляции (ШИМ), то есть средняя величина тока на выходе определяется отношением ширины импульсов к их частоте. Подобные устройства более востребованы в силу своей компактности и более высокого КПД, составляющего порядка 95%. Однако в сравнении с линейными драйверами ШИМ стабилизаторы имеют больший уровень электромагнитных помех.
Импульсный LED-преобразователь
Как подобрать драйвер для светодиодов
Необходимо сразу заметить, что резистор не может являться полноценной заменой драйверу, поскольку он не в состоянии защитить светодиоды от перепадов в сети и импульсных помех. Также не лучшим вариантом будет использование линейного источника тока вследствие его низкой эффективности, ограничивающей возможности стабилизатора.
Китайцы никогда не заботились об объемах наполнения – все в стиле минимализма
При выборе LED-драйвера для светодиодов стоит придерживаться следующих основных рекомендаций:
приобретать стабилизатор тока лучше всего одновременно с нагрузкой;
учитывать падение напряжения на СИД;
ток высокого номинала уменьшает КПД светодиода и приводит его перегреву;
учитывать мощность нагрузки, подключаемой к драйверу.
Также необходимо обращать внимание, чтобы на корпусе стабилизатора была указана его мощность, рабочие диапазоны входного и выходного напряжения, номинальный стабилизированный ток и степень влаго- и пылезащищенности устройства.
Рекомендация! Насколько мощный и качественный будет драйвер для светодиодной ленты или СИД выбирать, конечно же, вам. Тем не менее, следует помнить, что для нормальной работы всей создаваемой системы освещения лучше всего купить фирменный преобразователь, особенно если речь идет о светодиодных прожекторах и других мощных осветительных приборах.
Подключение преобразователей тока для светодиодов: схема драйвера для светодиодной лампы 220 В
Большинство производителей выпускают драйвера на интегральных микросхемах (ИМС), которые позволяют запитываться от пониженного напряжения. Все преобразователи для LED-освещения, существующие на данный момент, делятся на простые, созданные на основе 1÷3 транзисторов и более сложные, выполненные с применением микросхем с ШИМ.
Схема драйвера для светодиодов от сети 220 В с использованием микросхемы
Выше представлена схема драйвера на базе микросхемы, но как мы упоминали, существуют способы подключения при помощи резисторов и транзисторов. На самом деле вариантов подключения светодиодного освещения много и рассмотреть их все подробно в одном обзоре просто невозможно. На просторах интернета можно найти практически любую схему, подходящую именно для вашей ситуации.
Как рассчитать токовый стабилизатор для светодиодного освещения
Для определения выходного напряжения преобразователя требуется рассчитать соотношение мощности и тока. Так, например, при мощности 3 Вт и токе 0,3 А максимальное напряжение на выходе будет равно 10 В. Далее необходимо определиться со способом подключения, параллельное или последовательное, а также количеством светодиодов. Дело в том, что от этого зависит номинальная мощность и напряжение на выходе драйвера. После вычисления всех этих параметров можно подбирать соответствующий стабилизатор.
Обязательно нужно учитывать мощность нагрузки и выбирать стабилизатор с запасом этого значения
Стоит отметить, что у преобразователей рассчитанных на определенное количество LED-элементов имеется защита от внештатных ситуаций. Такой тип устройств отличается некорректной работой при подключении меньшего числа светодиодов – наблюдается мерцание или вообще не работают.
Диммируемый драйвер для LED-элементов — что это?
Последние модели преобразователей для светодиодов адаптированы для работы с регуляторами яркости свечения полупроводниковых кристаллов – диммерами. Использование этих устройств позволяет более рационально использовать электроэнергию и увеличить ресурс LED-элемента.
Диммируемые драйвера позволят управлять яркостью ламп и сделать освещение более комфортным для глаз
Диммируемые преобразователи бывают двух типов. Одни включены в цепь между стабилизатором и светодиодными элементами освещения и работают посредством ШИМ-управления. Преобразователи подобного типа используются для работы со светодиодными лентами, бегущей строкой и т.п.
Во втором варианте диммер устанавливается на разрыве между источником питания и стабилизатором, а принцип работы заключается, как в управлении параметрами тока, проходящего через светодиоды, так и при помощи широтно-импульсной модуляции.
Особенности китайских преобразователей тока для светодиодов
Высокая востребованность драйверов для LED-освещения привела к их массовому производству в азиатском регионе, частности в Китае. А эта страна славится не только качественной электроникой, но и массовым производством всевозможных подделок. Светодиодные драйвера китайского производства представляют собой импульсные преобразователи тока, как правило, рассчитанные на 350÷700 мА и в бескорпусном исполнении.
Китайские драйвера конечно дешевые, но лучше купить устройство проверенного производителя
Преимущества китайских преобразователей тока заключаются лишь в невысокой стоимости и наличии гальванической развязки, а вот недостатков все-таки больше и состоят они в:
высоком уровне радиопомех;
ненадежности, вызванной дешевыми схемными решениями;
незащищенность от сетевых колебаний и перегрева;
высокий уровень пульсаций на выходе стабилизатора;
малый срок эксплуатации.
Обычно комплектующие китайского производства работают на пределе своих возможностей, без наличия какого-либо запаса. Поэтому если желаете создать надежно работающую систему освещения лучше всего покупать преобразователь для светодиодов от известного проверенного производителя.
Срок эксплуатации токовых преобразователей
Как и любое электронное устройство, драйвер для светодиодного источника тока имеет определенный срок эксплуатации, который зависит от следующих факторов:
стабильность напряжения в сети;
температурные перепады;
нагрузка;
уровень влажности.
Фирменный светодиодный драйвер прослужит однозначно дольше китайского или самодельного
Известные производители дают гарантию на свои изделия в среднем на 30 000 часов работы. Дешевые самые простые стабилизаторы рассчитаны на эксплуатацию в течение 20 000 часов, среднего качества – 20 000 ч и японские – до 70 000 ч.
Схема светодиодного драйвера на базе РТ 4115
Благодаря появлению большого количества светодиодных элементов с мощностью 1÷3 Вт и невысокой ценой, большинство людей предпочитает на их основе делать домашнее и автомобильное освещение. Однако для этого необходим драйвер, который позволит стабилизировать ток до номинального значения.
Простая схема драйвера для светодиодов с PT4115 с регулятором яркости
Для корректной работы преобразователя рекомендуется использовать танталовые конденсаторы. Если не установить конденсатор по питанию, то интегральная микросхема (ИМС) просто выйдет из строя при включении устройства в сеть. Выше представлена схема драйвера для светодиода на ИМС PT4115.
Как сделать своими руками драйвер для светодиодов
При помощи готовых микросхем даже начинающий радиолюбитель в состоянии собрать преобразователь для светодиодов различной мощности. Для этого требуется умение чтения электросхем и опыт работы с паяльником.
Собрать токовый стабилизатор для 3-ваттных стабилизаторов, можно используя микросхему от китайского производителя PowTech – PT4115. Данная ИМС может быть использована для светодиодных элементов с мощностью более 1 Вт и состоит из блоков управления с довольно мощным транзистором на выходе. Преобразователь, созданный на основе PT4115, имеет высокую эффективность и минимальный набор компонентов.
Как видим при наличии опыта, знаний и желания можно собрать светодиодный драйвер практически по любой схеме. Теперь рассмотрим пошаговую инструкцию создания простейшего токового преобразователя для 3-х LED-элементов мощность по 1 Вт, из зарядного устройства для мобильного телефона. Кстати, это поможет лучше разобраться в работе устройства и позднее перейти к более сложным схемам, рассчитанным на большее количество светодиодов и ленты.
Инструкция по сборке драйвера для светодиодов
Изображение Описание этапа
Для сборки стабилизатора на потребуется старое зарядное устройство от мобильного телефона. Мы взяли от «Самсунга», так они надежны. Зарядное устройство с параметрами 5 В и 700 мА аккуратно разобрать.
Также нам понадобится переменный (подстроечный) резистор на 10 кОм, 3 светодиода по 1 Вт и шнур с вилкой.
Вот так выглядит разобранное зарядное, которое мы будет переделывать.
Выпаиваем выходной резистор на 5 кОм и на его место ставим «подстроечник».
Далее находим выход на нагрузку и определив полярность припаиваем светодиоды, заранее собранные последовательно.
Выпаиваем старые контакты от шнура и на их место подсоединяем провод с вилкой. Перед тем как проверить на работоспособность драйвер для светодиодов нужно убедиться в правильности соединений, их прочности и чтобы ничего не создало короткого замыкания. Только после этого можно приступать к тестам.
Подстроечным резистором начинаем регулировку пока светодиоды не начнут светиться.
Как видим LED-элементы горят.
Тестером проверяем необходимые нам параметры: выходное напряжение, ток и мощность. При необходимости выполняем регулировку резистором.
Вот, и все! Светодиоды горят нормально, нигде ничего не искрит и не дымит, а значит переделка прошла успешно, с чем вас и поздравляем.
Как видите сделать простейший драйвер для светодиодов очень просто. Конечно, опытным радиолюбителям эта схема может быть не интересна, но для новичка она отлично подойдет для практики.
Где можно купить драйвер для светодиодов и какова цена вопроса
Приобрести преобразователь для светодиодов можно в специализированных магазинах для радиолюбителей, в магазинах или в интернете. Последний вариант сейчас наиболее популярен, поскольку в интернет-магазинах цены, как правило, ниже, а ассортимент товаров больше.
Как видим, по приведенным в таблице ценам, заниматься самостоятельно созданием ЛЕД-драйвера для светодиодных светильников может либо «отъявленный» радиолюбитель, либо тот, кто предпочитает делать все своими руками. Кстати, вещи, созданные своими руками, приносят больше удовольствия, чем те, что были приобретены в магазине. А вообще это дело вкуса, времени, желания и финансов.
Несколько слов в завершение
Вот мы и разобрались, что такое драйвер для светодиода, где он применяется, как работает и даже как можно его сделать своими руками. Хочется надеяться, что информация, которую вы сегодня узнали после прочтения нашей статьи, дала вам новые знания, была интересной и самое главное полезной. Если у вас возникли вопросы или вы можете предложить что-то свое, то обязательно напишите нам, и мы разберемся вместе и ответим на ваши вопросы.
Экономьте время: отборные статьи каждую неделю по почте
Драйвер для светодиодов: назначение, выбор, подключение, схемы

Широкое распространение светодиодов повлекло за собой массовое производство блоков питания для них. Такие блоки называются драйверами. Основной их особенностью является то, что они способны стабильно поддерживать на выходе заданный ток. Другими словами, драйвер для светодиодов (LED) – это источник тока для их питания.
Назначение
Поскольку светодиод — это полупроводниковые элементы, ключевой характеристикой, определяющей яркость их свечения, является не напряжение, а ток. Чтобы они гарантированно отработали заявленное количество часов, необходим драйвер, — он стабилизирует ток, протекающий через цепь светодиодов. Возможно использование маломощных светоизлучающих диодов и без драйвера, в этом случае его роль выполняет резистор.
Применение
Драйверы применяются как при питании светодиода от сети 220В, так и от источников постоянного напряжения 9-36 В. Первые используются при освещении помещений светодиодными лампами и лентами, вторые чаще встречаются в автомобилях, велосипедных фарах, переносных фонарях и т.д.
Принцип работы
Как уже было сказано, драйвер – это источник тока. Его отличия от источника напряжения проиллюстрированы ниже.
Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.
Например, если подключить к источнику напряжением 12 В резистор 40 Ом, через него пойдет ток 300 мА.
Если подключить параллельно два резистора, суммарный ток составит уже 600 мА при том же напряжении.
Драйвер же поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться.
Подключим так же резистор 40 Ом к драйверу 300 мА.
Драйвер создаст на резисторе падение напряжения 12 В.
Если подключить параллельно два резистора, ток по-прежнему будет 300 мА, а напряжение упадет до 6 В:
Таким образом, идеальный драйвер способен обеспечить нагрузке номинальный ток вне зависимости от падения напряжения. То есть светодиод с падением напряжения 2 В и током 300 мА будет гореть так же ярко, как и светодиод напряжением 3 В и током 300 мА.
Основные характеристики
При подборе нужно учитывать три основных параметра: выходное напряжение, ток и потребляемая нагрузкой мощность.
Напряжение на выходе драйвера зависит от нескольких факторов:
падение напряжения на светодиоде;
количество светодиодов;
способ подключения.
Ток на выходе драйвера определяется характеристиками светодиодов и зависит от следующих параметров:
мощность светодиодов;
яркость.
Мощность светодиодов влияет на потребляемый ими ток, который может варьироваться в зависимости от требуемой яркости. Драйвер должен обеспечить им этот ток.
Мощность нагрузки зависит от:
мощности каждого светодиода;
их количества;
цвета.
В общем случае потребляемую мощность можно рассчитать как
где Pled — мощность светодиода,
N — количество подключаемых светодиодов.
Максимальная мощность драйвера не должна быть меньше .
Стоит учесть, что для стабильной работы драйвера и предотвращения выхода его из строя следует обеспечить запас по мощности хотя бы 20-30%. То есть должно выполняться следующее соотношение:
где Pmax — максимальная мощность драйвера.
Кроме мощности и количества светодиодов, мощность нагрузки зависит еще от их цвета. Светодиоды разных цветов имеют разное падение напряжения при одинаковом токе. Например, красный светодиод CREE XP-E обладает падением напряжения 1.9-2.4 В при токе 350 мА. Средняя потребляемая им мощность таким образом составляет около 750 мВт.
У XP-E зеленого цвета падение 3.3-3.9 В при том же токе, и его средняя мощность составит уже около 1.25 Вт. То есть драйвером, рассчитанным на 10 ватт, можно питать либо 12-13 красных светодиодов, либо 7-8 зеленых.
Как подобрать драйвер для светодиодов. Способы подключения LED
Допустим, имеется 6 светодиодов с падением напряжения 2 В и током 300 мА. Подключить их можно различными способами, и в каждом случае потребуется драйвер с определенными параметрами:
Последовательно. При таком способе подключения потребуется драйвер напряжением 12 В и током 300 мА. Преимущество такого способа в том, что через всю цепь идет один и тот же ток, и светодиоды горят с одинаковой яркостью. Недостаток заключается в том, что для подключения большого числа светодиодов потребуется драйвер с очень большим напряжением.
Параллельно. Здесь уже будет достаточно драйвера на 6 В, но потребляемый ток будет примерно в 2 раза больше, чем при последовательном соединении. Недостаток: токи, текущие в каждой цепи, немного различаются из-за разброса параметров светодиодов, поэтому одна цепь будет светить несколько ярче другой.
Последовательно по два. Тут потребуется такой же драйвер, как и во втором случае. Яркость свечения будет уже более равномерная, но есть один существенный недостаток: при включении питания в каждой паре светодиодов из-за разброса характеристик один может открыться раньше другого, и через него пойдет ток, в 2 раза превышающий номинальный. Большинство светодиодов рассчитаны на такие кратковременные броски тока, но все-таки этот способ наименее предпочтителен.
Соединять таким образом параллельно 3 и более светодиодов недопустимо, так как при этом через них может пойти слишком большой ток, в результате чего они быстро выйдут из строя.
Обратите внимание, что во всех случаях мощность драйвера составляет 3.6 Вт и не зависит от способа подключения нагрузки.
Таким образом, целесообразнее выбирать драйвер для светодиодов уже на этапе закупки последних, предварительно определив схему подключения. Если же сначала приобрести сами светодиоды, а потом подбирать к ним драйвер, это может оказаться нелегкой задачей, поскольку вероятность того, что Вы найдете именно тот источник питания, который сможет обеспечить работу именно этого количества светодиодов, включенных по конкретной схеме, невелика.
Виды
В общем случае драйверы для светодиодов можно разделить на две категории: линейные и импульсные.
У линейного выходом служит генератор тока. Он обеспечивает стабилизацию выходного тока при нестабильном входном напряжении; причем подстройка происходит плавно, не создавая высокочастотных электромагнитных помех. Они просты и дешевы, но невысокий КПД (менее 80%) ограничивает сферу их применения маломощными светодиодами и лентами.
Импульсные представляют собой устройства, создающие на выходе серию высокочастотных импульсов тока.
Обычно они работают по принципу широтно-импульсной модуляции (ШИМ), то есть среднее значение выходного тока определяется отношением ширины импульсов к периоду их следования (эта величина называется коэффициентом заполнения).
На диаграмме выше показан принцип работы ШИМ-драйвера: частота импульсов остается постоянной, но изменяется коэффициент заполнения от 10% до 80%. Это ведет к изменению среднего значения тока I_cp на выходе.
Такие драйверы получили широкое распространение благодаря компактности и высокому КПД (около 95%). Основным недостатком является больший по сравнению с линейными уровень электромагнитных помех.
Светодиодный драйвер на 220 В
Для включения в сеть 220 В выпускаются как линейные, так и импульсные. Существуют драйверы с гальванической развязкой от сети и без нее. Основными преимуществами первых являются высокий КПД, надежность и безопасность.
Без гальванической развязки обычно дешевле, но менее надежны и требуют осторожности при подключении, поскольку есть вероятность поражения током.
Китайские драйверы
Востребованность драйверов для светодиодов способствует их массовому производству в Китае. Эти устройства представляют собой импульсные источники тока, обычно на 350-700 мА, часто не имеющие корпуса.
Китайский драйвер для светодиода 3w
Основные их достоинства – низкая цена и наличие гальванической развязки. Недостатки следующие:
низкая надежность из-за использования дешевых схемных решений;
отсутствие защиты от перегрева и колебаний в сети;
высокий уровень радиопомех;
высокий уровень пульсаций на выходе;
недолговечность.
Срок службы
Обычно срок службы драйвера меньше, чем у оптической части – производители дают гарантию на 30000 часов работы. Это связано с такими факторами, как:
нестабильность сетевого напряжения;
перепады температур;
уровень влажности;
загруженность драйвера.
Самым слабым звеном светодиодного драйвера являются сглаживающие конденсаторы, которые имеют тенденцию к испарению электролита, особенно в условиях повышенной влажности и нестабильного питающего напряжения. В результате уровень пульсаций на выходе драйвера повышается, что негативно сказывается на работе светодиодов.
Также на срок службы влияет неполная загруженность драйвера. То есть если он, рассчитан на 150 Вт, а работает на нагрузку 70 Вт, половина его мощности возвращается в сеть, вызывая ее перегрузку. Это провоцирует частые сбои питания. Рекомендуем почитать про срок службы светодиодных ламп.
Схемы драйверов (микросхемы) для светодиодов
Многие производители выпускают специализированные микросхемы драйверов. Рассмотрим некоторые из них.
ON Semiconductor UC3845 – импульсный драйвер с выходным током до 1А. Схема драйвера для светодиода 10w на этой микросхеме приведена ниже.
Supertex HV9910 – очень распространенная микросхема импульсного драйвера. Ток на выходе не превышает 10 мА, не имеет гальванической развязки.
Простой драйвер тока на этой микросхеме представлен ниже.
Texas Instruments UCC28810. Сетевой импульсный драйвер, имеет возможность организовать гальваническую развязку. Выходной ток до 750 мА.
Еще одна микросхема этой фирмы, — драйвер для питания мощных светодиодов LM3404HV — описывается в этом видео:
Устройство работает по принципу резонансного преобразователя типа Buck Converter, то есть функция поддержания требуемого тока здесь частично возложена на резонансную цепь в виде катушки L1 и диода Шоттки D1 (типовая схема приведена ниже). Также имеется возможность задания частоты коммутации подбором резистора R_ON.
Maxim MAX16800 – линейная микросхема, работает при малых напряжениях, поэтому на ней можно построить драйвер 12 вольт. Выходной ток – до 350 мА, поэтому может использоваться как драйвер питания для мощного светодиода, фонарика, и т.д. Есть возможность диммирования. Типовая схема и структура представлены ниже.
Заключение
Светодиоды гораздо более требовательны к источнику питания, чем другие источники света. Например, превышение тока на 20% для люминесцентной лампы не повлечет за собой серьезного ухудшения характеристик, для светодиодов же срок службы сократится в несколько раз. Поэтому выбирать драйвер для светодиодов следует особенно тщательно.

Общие сведения о драйверах светодиодов от LEDSupply
Драйверы светодиодов
могут сбивать с толку светодиодную технологию. Существует так много разных типов и вариаций, что временами это может показаться немного подавляющим. Вот почему я хотел написать небольшой пост с объяснением разновидностей, их различий и вещей, на которые следует обратить внимание при выборе драйвера (ов) светодиодов для вашего освещения.
Что такое драйвер светодиода, спросите вы? Драйвер светодиода — это электрическое устройство, которое регулирует мощность светодиода или цепочки светодиодов.Это важная часть светодиодной цепи, и работа без нее приведет к отказу системы.
Использование одного из них очень важно для предотвращения повреждения светодиодов, поскольку прямое напряжение (V _f) мощного светодиода изменяется в зависимости от температуры. Прямое напряжение — это количество вольт, необходимое светоизлучающему диоду для проведения электричества и зажигания. По мере увеличения температуры прямое напряжение светодиода уменьшается, в результате чего светодиод потребляет больше тока. Светодиод будет продолжать нагреваться и потреблять больше тока до тех пор, пока светодиод не перегорит сам себя, это также известно как тепловой сбой.Драйвер светодиода — это автономный источник питания, выходы которого соответствуют электрическим характеристикам светодиода (-ов). Это помогает избежать теплового разгона, поскольку драйвер светодиода постоянного тока компенсирует изменения прямого напряжения, обеспечивая при этом постоянный ток к светодиоду.
На что следует обратить внимание перед выбором драйвера светодиода
Какие типы светодиодов используются и сколько?
Узнайте прямое напряжение, рекомендуемый ток возбуждения и т. Д.
Нужен ли мне драйвер светодиода постоянного тока или драйвер светодиода постоянного напряжения?
Здесь мы сравниваем постоянный ток с постоянным напряжением.
Какой тип энергии будет использоваться? (DC, AC, батареи и т. Д.)
Какие ограничения по площади?
Работаете в ограниченном пространстве? Не слишком много напряжения для работы?
Каковы основные цели приложения?
Размер, стоимость, эффективность, производительность и т. Д.
Нужны какие-то специальные функции?
Регулировка яркости, пульсирование, микропроцессорное управление и т. Д.
Прежде всего, вы должны знать…
Существует два основных типа драйверов: те, которые используют входное питание постоянного тока низкого напряжения (обычно 5–36 В постоянного тока), и те, которые используют входное питание переменного тока высокого напряжения (обычно 90–277 В переменного тока). Драйверы светодиодов, которые используют высоковольтный источник питания переменного тока, называются автономными драйверами или драйверами светодиодов переменного тока. В большинстве приложений рекомендуется использовать драйвер низковольтного входа постоянного тока.Даже если ваш вход представляет собой высоковольтный переменный ток, использование дополнительного импульсного источника питания позволит использовать входной драйвер постоянного тока. Рекомендуются низковольтные драйверы постоянного тока, поскольку они чрезвычайно эффективны и надежны. Для небольших приложений доступно больше вариантов регулировки яркости и вывода по сравнению с высоковольтными драйверами переменного тока, поэтому у вас есть больше возможностей для работы в вашем приложении. Однако если у вас есть большой проект общего освещения для жилого или коммерческого освещения, вы должны увидеть, как драйверы переменного тока могут быть лучше для этого типа работы.
Вторая вещь, которую вы должны знать
Во-вторых, вам необходимо знать ток возбуждения, который вы хотите подать на светодиод. Более высокие токи возбуждения приведут к большему количеству света от светодиода, а также потребуют большей мощности для освещения. Важно знать характеристики своего светодиода, чтобы знать рекомендуемые токи возбуждения и требования к радиатору, чтобы не сжечь светодиод слишком большим током или избыточным нагревом. Наконец, хорошо знать, что вы ищете от своего осветительного приложения.Например, если вы хотите регулировать яркость, вам нужно выбрать драйвер с возможностью регулировки яркости.
Немного о затемнении
Регулировка яркости светодиодов зависит от используемой мощности; поэтому я рассмотрю варианты диммирования как постоянного, так и переменного тока, чтобы мы могли лучше понять, как регулировать яркость для всех приложений, будь то постоянный или переменный ток.
Диммирование постоянного тока
Низковольтные драйверы с питанием от постоянного тока можно легко уменьшить несколькими способами. Самым простым решением для этого является использование потенциометра.Это дает полный диапазон затемнения от 0 до 100%.
Потенциометр 20 кОм
Это обычно рекомендуется, когда у вас есть только один драйвер в вашей схеме, но если несколько драйверов диммируются с одного потенциометра, значение потенциометра можно найти из — KΩ / N — где K — значение вашего потенциометра, а N количество используемых вами драйверов. У нас есть подключенные BuckPucks, которые поставляются с потенциометром с поворотной ручкой 5K для регулировки яркости, но у нас также есть потенциометр 20K, который можно легко использовать с нашими драйверами BuckBlock и FlexBlock.Просто подключите провод заземления затемнения к центральному штырю, а провод затемнения к одной или другой стороне (выбор стороны просто определяет, каким образом вы поворачиваете ручку, чтобы уменьшить яркость).

Второй вариант регулировки яркости — использование настенного светорегулятора 0–10 В, например, нашего низковольтного регулятора яркости A019. Это лучший способ диммирования, если у вас несколько устройств, поскольку диммер 0-10 В может работать с несколькими драйверами одновременно. Просто подключите провода регулировки яркости прямо ко входу драйвера, и все готово.
Диммирование переменного тока
Для высоковольтных драйверов переменного тока есть несколько вариантов регулировки яркости в зависимости от вашего драйвера. Многие драйверы переменного тока работают с регулировкой яркости 0-10 В, как мы уже говорили выше. У нас также есть светодиодные драйверы Mean Well и Phihong, которые предлагают диммирование TRIAC, поэтому они работают со многими передними и задними диммерами. Это полезно, поскольку позволяет светодиодам работать с очень популярными системами затемнения в жилых помещениях, такими как Lutron и Leviton.
Сколько светодиодов можно запустить с драйвером?

Максимальное количество светодиодов, которое вы можете запустить от одного драйвера, определяется делением максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов.При использовании драйверов LuxDrive вы определяете максимальное выходное напряжение, вычитая 2 вольта из входного напряжения. Это необходимо, потому что драйверы нуждаются в накладных расходах 2 В для питания внутренней схемы. Например, при использовании драйвера Wired 1000mA BuckPuck с входом 24 В у вас будет максимальное выходное напряжение 22 В.
Что мне нужно для питания?
Это приводит нас к определению того, какое входное напряжение нам нужно для наших светодиодов. В конце концов, входное напряжение равно нашему максимальному выходному напряжению для нашего драйвера после того, как мы учтем служебное напряжение схемы драйвера.Убедитесь, что вы знаете минимальное и максимальное входное напряжение для драйверов светодиодов. В качестве примера мы возьмем Wired 1000mA BuckPuck, который может принимать входное напряжение от 7 до 32 В постоянного тока. Чтобы определить, каким должно быть ваше входное напряжение для приложения, вы можете использовать эту простую формулу.
V _o + (V _f x LED _n) = V _дюйм
Где:
В _o = Накладные расходы по напряжению для драйверов — 2, если вы используете драйвер DC LuxDrive, или 4, если вы используете драйвер AC LuxDrive
В _f = прямое напряжение светодиодов, которые вы хотите запитать
LED _n = количество светодиодов, которые вы хотите запитать
В _в = Входное напряжение на драйвер
Технические характеристики продукта со страницы продукта Cree XPG2
Например, если вам нужно запитать 6 светодиодов Cree XPG2 от источника постоянного тока и вы используете проводную шайбу BuckPuck, указанную выше, то V _в должно быть не менее 20 В постоянного тока на основе следующего расчета.
2 + (3,0 х 6) = 20
Это определяет минимальное входное напряжение, которое вам необходимо обеспечить. Нет никакого вреда в использовании более высокого напряжения вплоть до максимального номинального входного напряжения драйвера, поэтому, поскольку у нас нет источника питания на 20 В постоянного тока, вы, вероятно, будете придерживаться источников питания 24 В постоянного тока для работы этих светодиодов.
Теперь это помогает нам убедиться в том, что напряжение работает, но для того, чтобы найти правильный источник питания, нам также необходимо определить мощность всей цепи светодиода.Расчет мощности светодиода:
В _{f 900 10 x Управляющий ток (в амперах)}
Используя 6 светодиодов XPG2 сверху, мы можем определить наши ватты.
3,0 В x 1 А = 3 Вт на светодиод
Общая мощность цепи = 6 x 3 = 18 Вт
При расчете мощности блока питания, подходящей для вашего проекта, важно предусмотреть 20% «амортизатора» при расчете мощности. Добавление этой 20% подушки предотвратит перегрузку источника питания.Перегрузка блока питания может привести к мерцанию светодиодов или преждевременному отказу блока питания. Просто рассчитайте подушку, умножив общую мощность на 1,2. Таким образом, для нашего примера выше нам потребуется не менее 21,6 Вт (18 x 1,2 = 21,6). Ближайший общий размер блока питания будет 25 Вт, поэтому в ваших интересах получить блок питания на 25 Вт и выходное напряжение 24 В.
Что делать, если у меня недостаточно напряжения? Использование LED Boost Driver (FlexBlock)
Драйверы светодиодов FlexBlock — это повышающие драйверы, что означает, что они могут выдавать более высокое напряжение, чем то, что на них подается.Это позволяет подключать больше светодиодов последовательно с одним драйвером светодиодов. Это очень полезно в приложениях, где ваше входное напряжение ограничено, и вам нужно получить
FlexBlock На
больше мощности для светодиодов. Как и в случае с драйвером BuckPuck, максимальное количество светодиодов, которое вы можете подключить с помощью одного последовательно подключенного драйвера, определяется путем деления максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов. FlexBlock может быть подключен в двух различных конфигурациях и может варьироваться в зависимости от входного напряжения.В режиме Buck-Boost (стандартный) FlexBlock может обрабатывать светодиодные нагрузки, которые находятся выше, ниже или равны напряжению источника питания. Максимальное выходное напряжение драйвера в этом режиме определяется по формуле:
48 В постоянного тока — В _в
Итак, при использовании блока питания 12 В постоянного тока и светодиодов XPG2 сверху, сколько мы могли бы работать с 700 мА FlexBlock? Максимальное выходное напряжение составляет 36 В постоянного тока (48–12), а прямое напряжение XPG2, работающего при 700 мА, составляет 2,9, поэтому, разделив 36 В постоянного тока на это, мы видим, что этот драйвер может питать 12 светодиодов.В режиме Boost-Only FlexBlock может выдавать до 48 В постоянного тока от всего лишь 10 В постоянного тока. Таким образом, если вы были в режиме Boost-Only, вы могли включить до 16 светодиодов (48 / 2,9). Здесь мы рассмотрим использование повышающего драйвера FlexBlock для более глубокого питания ваших светодиодов.
Проверка мощности для входных драйверов переменного тока большой мощности
Теперь с драйверами входа переменного тока они выделяют определенное количество ватт для работы, поэтому вам нужно определить мощность ваших светодиодов. Вы можете сделать это по следующей формуле:
[Vf x ток (в амперах)] x LEDn = мощность
Итак, если мы пытаемся запитать те же 6 светодиодов Cree XPG2 на 700 мА, ваша мощность будет…
[2.9 x 0,7] x 6 = 12,18
Это означает, что вам нужно найти драйвер переменного тока, который может работать до 13 Вт, как наш светодиодный драйвер Phihong 15 Вт.
ПРИМЕЧАНИЕ: При разработке приложения важно учитывать минимальное выходное напряжение автономных драйверов. Например, приведенный выше драйвер имеет минимальное выходное напряжение 15 В. Поскольку минимальное выходное напряжение больше, чем у нашего одиночного светодиода XPG2 (2,9 В), для работы с этим конкретным драйвером вам потребуется соединить не менее 6 из них последовательно.
Инструменты для понимания и поиска правильного драйвера светодиода
Итак, теперь вы должны иметь довольно хорошее представление о том, что такое драйвер светодиода и на что нужно обращать внимание при выборе драйвера с источником питания, достаточным для вашего приложения. Я знаю, что вопросы по-прежнему будут, и для этого вы можете связаться с нами по телефону (802) 728-6031 или [email protected].
У нас также есть этот инструмент выбора драйверов, который помогает рассчитать, какой драйвер будет лучше всего, введя спецификации вашей схемы.
Если ваше приложение требует нестандартного размера и вывода, обратитесь в LEDdynamics. Их подразделение LUXdrive быстро разработает и изготовит нестандартные светодиодные драйверы прямо здесь, в Соединенных Штатах.
Спасибо за внимание, и я надеюсь, что этот пост поможет всем, кто интересуется, что такое светодиодные драйверы.
,Драйверы светодиодов

Светодиодные фонари
Светодиодные драйверы от Diodes Incorporated известны не только своей высокой эффективностью и простотой; они также известны своей невероятной универсальностью и хорошо подходят для решения широкого круга задач:
Семейство драйверов светодиодов
Diodes обеспечивает высокоэффективный привод постоянного тока для светодиодов высокой яркости — как с высоким, так и с низким током. При управлении несколькими светодиодами в одной цепочке эффективность более 95% может быть достигнута вместе с очень точным согласованием тока светодиодов.
Драйверы автономных светодиодов
Diodes обеспечивают простое и экономичное решение для автономных ламп, которое включает в себя модифицированные лампы, а также заменяемые лампы T5 / T8 / T10 / T12 и регулируемые светодиодные лампы.
Драйверы светодиодов высокой яркости DC-DC среднего напряжения Diodes сочетают в себе малые габариты и высокую плотность мощности с рабочим напряжением до 60 В. Интегрированные драйверы светодиодов коммутатора могут обеспечивать ток светодиода до 1,5 А. Топологии устройств включают Buck, Boost и Buck-boost.
Низковольтные драйверы светодиодов DC-DC высокой яркости Diodes предназначены для систем с батарейным питанием для общего освещения.Диапазон использования: от светодиодных фонарей мощностью 3 Вт до велосипедных фонарей, светодиодного освещения под шкафами и архитектурного освещения на солнечных батареях. Работа до 0,8 В поддерживает лампы 1-AA.
Драйверы светодиодов для дисплеев / ЖК-экранов состоят из высокоэффективных многоканальных светодиодных драйверов с накачкой заряда, индуктивных импульсных драйверов светодиодов и многоканальных линейных светодиодных драйверов. Их высокий КПД и высокая частота переключения делают их подходящими для современного потребительского оборудования.
Линейные драйверы светодиодов
Diodes представляют собой простое и экономичное решение для управления слаботочными светодиодами высокой яркости.Найдите идеальную светодиодную ленту, такую как BCR420UFDQ, которая идеально подходит для полос краевого освещения, боковых габаритных фонарей, освещения луж и т. Д.
Наши инструменты калькулятора драйверов светодиодов отлично подходят для оценки производительности ZXLD1350 и ZXLD1360 в различных приложениях. Они позволяют легко оценивать влияние различных значений внешних компонентов, экономя время и деньги по сравнению с моделированием полной схемы или физическим построением.
Ссылки по теме:
Перспективный блог: Сохранение включенного света на нужном уровне
Пресс-релизы: Соответствующий автомобильным требованиям линейный светодиодный контроллер 60 В с быстрым затемнением от Diodes Incorporated нацелен на применение в автомобильном светодиодном освещении
Лицензированные светодиоды Партнеры

.

Изображение	Описание этапа
	Для сборки стабилизатора на потребуется старое зарядное устройство от мобильного телефона. Мы взяли от «Самсунга», так они надежны. Зарядное устройство с параметрами 5 В и 700 мА аккуратно разобрать.
	Также нам понадобится переменный (подстроечный) резистор на 10 кОм, 3 светодиода по 1 Вт и шнур с вилкой.
	Вот так выглядит разобранное зарядное, которое мы будет переделывать.
	Выпаиваем выходной резистор на 5 кОм и на его место ставим «подстроечник».
	Далее находим выход на нагрузку и определив полярность припаиваем светодиоды, заранее собранные последовательно.
	Выпаиваем старые контакты от шнура и на их место подсоединяем провод с вилкой. Перед тем как проверить на работоспособность драйвер для светодиодов нужно убедиться в правильности соединений, их прочности и чтобы ничего не создало короткого замыкания. Только после этого можно приступать к тестам.
	Подстроечным резистором начинаем регулировку пока светодиоды не начнут светиться.
	Как видим LED-элементы горят.
	Тестером проверяем необходимые нам параметры: выходное напряжение, ток и мощность. При необходимости выполняем регулировку резистором.
	Вот, и все! Светодиоды горят нормально, нигде ничего не искрит и не дымит, а значит переделка прошла успешно, с чем вас и поздравляем.
