Драйвер светодиода своими руками – Схемы драйверов светодиодов на PT4115, QX5241 и др. микросхемах с регулятором яркости для диммируемых светодиодных светильников

Содержание

Драйверы для светодиодов: критерии выбора, изготовление

Сегодня, наверное, ни одна квартира или частный дом не обходится без светодиодного освещения. Да и уличное освещение постепенно меняется на экономичные и долговечные LED-элементы. Но глядя на сегодняшнюю тему разговора спрашивается – при чем тут водитель (с английского «driver» переводится именно так)? Это первый вопрос, приходящий в голову человеку, несведущему в устройстве светодиодного освещения. На самом деле без такого устройства световые диоды не работают с напряжением в сети 220 В. Сегодня разберемся, какую функцию выполняет драйвер для светодиодов, как подключить это устройство и возможно ли изготовить собственными руками.

Без такого устройства светодиоды работать не будут

Читайте в статье:

Зачем нужны драйверы для светодиодов и что это такое

Ответ на вопрос, что такое драйвер для светодиода, довольно прост. Это устройство, стабилизирующее напряжение и придающее ему те характеристики, которые нужны для работы LED-элементов. Чтобы было понятнее, проведем аналогию с пускорегулирующим устройством люминесцентной лампы, которая также не может работать без дополнительного оборудования. Разница лишь в том, что драйвер имеет компактный размер и умещается в корпусе светового прибора. По сути его можно назвать стабилизирующим пусковым устройством или преобразователем частоты.

Даже внутри светодиодной лампочки есть миниатюрный преобразователь малой мощности

Где применяют стабилизирующие устройства для LED-элементов

LED-драйверы для светодиодов применяются в различных областях:

  • фонари уличного освещения;
  • лампы бытового освещения;
  • светодиодные ленты и различная подсветка;
  • офисные светильники с формой люминесцентных ламп.

Даже дневные ходовые огни автомобилей требуют установки такого устройства, но здесь все гораздо проще, можно обойтись одним резистором. И хотя драйвер для светодиодной ленты (к примеру) по характеристикам отличается от стабилизатора напряжения лампочки, функцию они выполняют одну.

Разница в размерах велика, а характеристики одинаковые

Принцип работы схемы драйвера светодиодной лампы 220 В

Принцип работы устройства заключается в поддержании на выходном напряжении (независимо от его величины) заданного тока. В этом и состоит отличие от стабилизирующего блока питания, который отвечает за напряжение.

Простейшая схема преобразователя для ленты на световых диодах

Рассматривая схему видим, что ток, проходя через сопротивления, стабилизируется, а конденсатор придает ему нужную частоту. Затем в дело вступает выпрямляющий диодный мост. Получаем стабилизированный прямой ток на светодиодах, который повторно ограничивается резисторами.

Характеристики драйверов, достойные внимания

Характеристики преобразователей, необходимых в том или ином случае, определяются, исходя из параметров LED-потребителей. Основными можно назвать:

  1. Номинальную мощность драйвера – этот параметр должен превышать общую мощность, потребляемую световыми диодами, которые будут в его схеме.
  2. Выходное напряжение – зависит от величин падения напряжения на каждом из световых диодов.
  3. Номинальный ток, который зависит от яркости свечения и потребляемой мощности элемента.

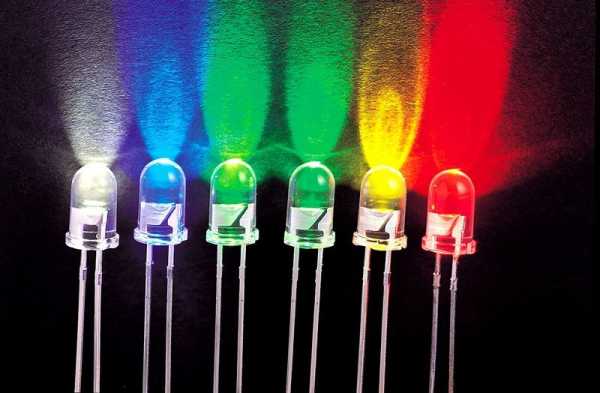

Различные цвета LED-элементов имеют разное падение напряжения

Важно знать! Падение напряжения на светодиоде зависит от его цвета. К примеру, если к БП 12 В получится подключить 16 светодиодов красного цвета, то максимальное количество зеленых составит уже 9.

Разделение LED-драйверов по типу устройства

Разделить преобразователи можно на два типа – линейные и импульсные. Оба типа применимы к световым диодам, но различия между ними заметны и по стоимости, и по техническим характеристикам.

Линейный преобразователь тока и его схема

Линейные преобразователи отличаются простотой конструкции и низкой стоимостью. Но такие драйверы имеют существенный недостаток – возможность подключения только маломощных световых элементов. Часть энергии тратится на выделение тепла, что способствует снижению коэффициента полезного действия (КПД).

Импульсные преобразователи основаны на принципе широтно-импульсной модуляции (ШИМ) и при их работе величины выходных токов обусловлены таким параметром, как коэффициент заполнения. Это означает, что изменения частоты импульсов нет, а вот коэффициент заполнения способен изменяться на величины от 10 до 80%. Такие драйверы позволяют продлить срок службы световых диодов, но имеют один недостаток. При их работе возможно наведение электромагнитных помех. Попробуем разобраться, чем это грозит человеку на простом примере.

Импульсные стабилизаторы немного крупнее

У проживающего в квартире или доме установлен кардиостимулятор. При этом в небольшой комнате установлена люстра с множеством приборов, работающих на импульсных лед драйверах для светодиодных ламп. Кардиостимулятор при этом может начать давать сбои. Конечно, это утрировано и для создания столь сильных помех нужно очень много ламп, которые находятся на расстоянии менее метра от кардиостимулятора, но все же риск присутствует.

А это преобразователь для более мощного светодиода

Как подобрать драйвер для светодиода: некоторые нюансы

Перед тем, как приобретать преобразователь, рассчитывают потребляемую светодиодами мощность. Номинальная мощность устройства должна превышать этот показатель на 25÷30%. Так же стабилизатор должен совпадать по выходному напряжению.

Если планируется скрытое размещение, лучше выбрать преобразователь без корпуса – стоимость выйдет ниже при тех же технических характеристиках.

Китайцы делают все довольно просто и без лишних деталей

Важно! Драйверы китайского производства обычно не соответствуют заявленным характеристикам. Не стоит экономить на приобретении преобразователя «made in оттуда». Лучше отдать предпочтение российскому производителю.

Как подключить LED-элементы к преобразователю: способы и схемы

Светодиоды к драйверу подключаются двумя способами – последовательно или параллельно. Для примера возьмем 6 LED-излучателей с падением напряжения 2 В. При последовательном подключении понадобится драйвер на 12 В и 300 мА. При этом свечение будет ровным по всем элементам.

Схема подключения драйвера к панели или световой полосе

Подключив излучатели параллельно в группе по 3, получим возможность использования преобразователя 6 В, но уже на 600 мА. Проблема в том то, что из-за неравномерного падения напряжения одна линия будет светиться ярче, чем другая.

Рассчитываем характеристики преобразователя для светодиодов

Для точного расчета сначала определяемся с потребляемой мощностью светодиодов. После решается вопрос со схемой подключения – будет она параллельной или последовательной. От этого будет зависеть выходное напряжение и номинальная мощность необходимого преобразователя. Это вся работа, которую нужно выполнить. Теперь в магазине электротехники или на онлайн ресурсе подбираем драйвер согласно высчитанным показателям.

Прежде чем выбрать преобразователь, нужно рассчитать потребляемую световыми диодами мощность

Полезно знать! Приобретая преобразователь, спрашивайте у продавца сертификат соответствия на изделие. Если он отсутствует, от покупки лучше воздержаться.

Что такое диммируемый драйвер для световых диодов

Диммируемым называется драйвер для светодиодного светильника, поддерживающий изменение входных параметров тока и способный в зависимости от этого изменять выходные. Эти достигается изменение интенсивности свечения LED-излучателей. Примером может послужить контроллер для светодиодной ленты с дистанционным управлением. При желании появляется возможность «приглушить» освещение в помещении, дать отдохнуть глазам. Так же это уместно, если в комнате спит ребенок.

Таким устройством осуществляется диммирование

Диммирование выполняется с ПДУ, или со штатного механического бесступенчатого переключателя.

Китайские преобразователи – что в них особенного

Китайские друзья славятся умением подделать оборудование так, что им становится невозможно пользоваться. По отношению к драйверам можно сказать так же. Приобретая китайское устройство будьте готовыми к завышенным заявленным характеристикам, низкому качеству и быстрому выходу преобразователя из строя. Если же собирается первый в жизни LED-светильник, потренироваться и получить навыки в радиоэлектронике, такие изделия незаменимы по причине низкой стоимости и простоты исполнения.

Если добавить в схему китайского преобразователя конденсатор, срок службы лампы увеличится

Что влияет на срок службы преобразователей

Причинами выхода из строя преобразователя становятся:

  1. Резкие скачки напряжения в сети.
  2. Повышенная влажность, если устройство не соответствует по степени защиты.
  3. Перепады температур.
  4. Недостаточная вентиляция.
  5. Повышенная запыленность.
  6. Неправильный расчет мощности потребителей.
Вот что происходит при перегреве устройства стабилизации тока

Любую из этих причин можно предупредить или исправить. Это означает, что в силах домашнего мастера продлить срок службы стабилизирующего устройства.

Схема драйвера светодиодов PT4115 с регулятором яркости

Речь пойдет о китайском производителе, который является исключением из правил. Микросхема, на основе которой можно собрать простейший преобразователь как раз его производства. Микропроцессор PT4115 обладает хорошими характеристиками и набирает популярность в России.

Схема стабилизатора на основе микропроцессора PT4115Статья по теме:

Если освещение светодиодное и обычные регуляторы не подходят, то тогда устанавливаются диммеры для светодиодных ламп 220 В, которые немного отличаются конструктивно и технически. Сегодня разберемся, какими они бывают, как выбрать и даже изготовить подобное устройство самостоятельно.

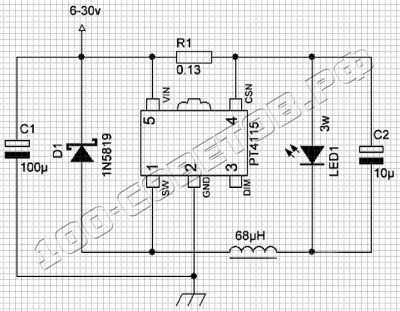

На рисунке представлена простейшая схема драйвера PT4115 для светодиодов, собрать которую сможет начинающий домашний мастер без опыта работы с радиоэлектроникой. Интересным в микросхеме является дополнительный выход (DIM) позволяющий подключение светорегулятора (диммера).

Как сделать драйвер для светодиодов своими руками

Собрать схему драйвера светодиодной лампы сможет любой начинающий мастер. Но для этого потребуется аккуратность и терпение. С первого раза стабилизирующее устройство может не получиться. Чтобы читателю было понятнее, как выполняется работа, предлагаем несколько простейших схем.

Как можно убедиться, ничего сложного в схемах драйверов для светодиодов от сети 220 В нет. Попробуем рассмотреть пошагово все этапы работ.

Пошаговая инструкция изготовления драйвера для светодиодов своими руками

Будьте внимательны. От такого преобразователя можно получить разряд не только в 220 В (от сетевого шнура), но и удар порядка 450 В, что довольно неприятно (проверено на себе).

Очень важно! Перед тем, как проверить драйвер для светодиодов на работоспособность и подключить к источнику питания, стоит еще раз визуально проверить правильность собранной схемы. Поражение электрическим током опасно для жизни, а вспышка от короткого замыкания может причинить вред глазам.

Преобразователи тока для световых диодов: где приобрести и какова стоимость

Такие устройства приобретаются в магазинах электротехники или на интернет ресурсах. Второй вариант выгоднее по цене. К тому же многие производители предлагают бесплатную доставку. Рассмотрим некоторые модели со входным напряжением 220 В с техническими характеристиками и стоимостью по состоянию на декабрь 2017 года.

Глядя на цены можно сказать, что самостоятельное изготовление преобразователя тока скорее подойдет тем, для кого это только увлечение. Приобрести такое устройство можно довольно недорого.

В качестве платформы для самостоятельной сборки драйвера можно использовать старую печатную плату, соединив контакты проводами

Подведём итог

Выбирая преобразователь тока для светодиодных ламп, следует все внимательно просчитать. Любая погрешность может привести к уменьшению срока службы приобретенного прибора. Несмотря на невысокую стоимость стабилизатора, довольно неприятно постоянно выкидывать деньги на ветер. Только в этом случае драйвер прослужит положенный ему срок. А при самостоятельном изготовлении соблюдайте правила электробезопасности и будьте аккуратны и внимательны при сборке схемы.

Надеемся, что предоставленная сегодня информация была полезна нашему читателю. Возникшие вопросы можно задать в обсуждении – мы на них обязательно ответим. Пишите, спрашивайте, делитесь опытом с другими читателями.

А напоследок небольшое видео по сегодняшней теме:

seti.guru

Самодельный драйвер для мощных светодиодов

Светодиоды для своего питания требуют применения устройств, которые будут стабилизировать ток, проходящий через них. В случае индикаторных и других маломощных светодиодов можно обойтись резисторами. Их несложный расчет можно еще упростить, воспользовавшись «Калькулятором светодиодов».

Для использования мощных светодиодов не обойтись без использования токостабилизирующих устройств – драйверов. Правильные драйвера имеют очень высокий КПД — до 90-95%. Кроме того, они обеспечивают стабильный ток и при изменении напряжения источника питания. А это может быть актуально, если светодиод питается, например, от аккумуляторов. Самые простые ограничители тока — резисторы — обеспечить это не могут по своей природе.

Немного ознакомиться с теорией линейных и импульсных стабилизаторов тока можно в статье «Драйвера для светодиодов».

Готовый драйвер, конечно, можно купить. Но гораздо интереснее сделать его своими руками. Для этого потребуются базовые навыки чтения электрических схем и владения паяльником. Рассмотрим несколько простых схем самодельных драйверов для мощных светодиодов.

Простой драйвер. Собран на макетке, питает могучий Cree MT-G2

Очень простая схема линейного драйвера для светодиода. Q1 – N-канальный полевой транзистор достаточной мощности. Подойдет, например, IRFZ48 или IRF530. Q2 – биполярный npn-транзистор. Я использовал 2N3004, можно взять любой похожий. Резистор R2 – резистор мощностью 0.5-2Вт, который будет определять силу тока драйвера. Сопротивление R2 2.2Ом обеспечивает ток в 200-300мА. Входное напряжение не должно быть очень большим – желательно не превышать 12-15В. Драйвер линейный, поэтому КПД драйвера будет определяться отношением VLED / VIN, где VLED – падение напряжения на светодиоде, а V

IN – входное напряжение. Чем больше будет разница между входным напряжением и падением на светодиоде и чем больше будет ток драйвера, тем сильнее будет греться транзистор Q1 и резистор R2. Тем не менее, VIN должно быть больше VLED на, как минимум, 1-2В.

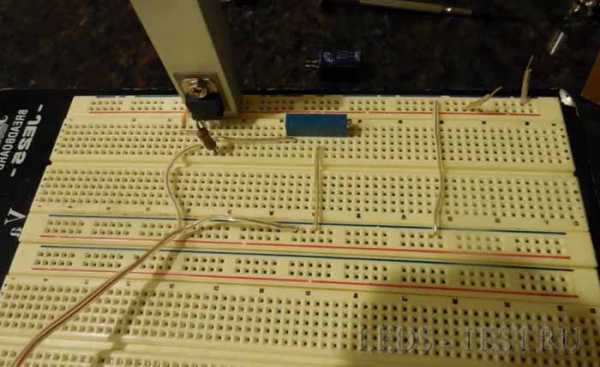

Для тестов я собрал схему на макетной плате и запитал мощный светодиод CREE MT-G2. Напряжение источника питания — 9В, падение напряжения на светодиоде — 6В. Драйвер заработал сразу. И даже с таким небольшим током (240мА) мосфет рассеивает 0,24 * 3 = 0,72 Вт тепла, что совсем не мало.

Схема очень проста и даже в готовом устройстве может быть собрана навесным монтажом.

Схема следующего самодельного драйвера также предельно проста. Она предполагает использование микросхемы понижающего преобразователя напряжения LM317. Данная микросхема может быть использована как стабилизатор тока.

Еще более простой драйвер на микросхеме LM317

Входное напряжение может быть до 37В, оно должно быть как минимум на 3В выше падения напряжения на светодиоде. Сопротивление резистора R1 рассчитывается по формуле R1 = 1.2 / I, где I – требуемая сила тока. Ток не должен превышать 1.5А. Но при таком токе резистор R1 должен быть способен рассеять 1.5 * 1.5 * 0.8 = 1.8 Вт тепла. Микросхема LM317 также будет сильно греться и без радиатора не обойтись. Драйвер также линейный, поэтому для того, чтобы КПД был максимальным, разница VIN и VLED должна быть как можно меньше. Поскольку схема очень простая, она также может быть собрана навесным монтажом.

На той же макетной плате была собрана схема с двумя одноваттными резисторами сопротивленим 2.2 Ом. Сила тока получилась меньше расчетной, поскольку контакты в макетке не идеальны и добавляют сопротивления.

Следующий драйвер является импульсным понижающим. Собран он на микросхеме QX5241.

Драйвер для мощных светодиодов на микросхеме QX5241

Схема также проста, но состоит из чуть большего количества деталей и здесь уже без изготовления печатной платы не обойтись. Кроме того сама микросхема QX5241 выполнена в достаточно мелком корпусе SOT23-6 и требует внимания при пайке.

Входное напряжение не должно превышать 36В, максимальный ток стабилизации – 3А. Входной конденсатор С1 может быть любым – электролитическим, керамическим или танталовым. Его емкость – до 100мкФ, максимальное рабочее напряжение – не менее чем в 2 раза больше, чем входное. Конденсатор С2 керамический. Конденсатор С3 – керамический, емкость 10мкФ, напряжение – не менее чем в 2 раза больше, чем входное. Резистор R1 должен иметь мощность не менее чем 1Вт. Его сопротивление рассчитывается по формуле R1 = 0.2 / I, где I – требуемый ток драйвера. Резистор R2 — любой сопротивлением 20-100кОм. Диод Шоттки D1 должен с запасом выдерживать обратное напряжение – не менее чем в 2 раза по значению больше входного. И рассчитан должен быть на ток не менее требуемого тока драйвера. Один из важнейших элементов схемы – полевой транзистор Q1. Это должен быть N-канальный полевик с минимально возможным сопротивлением в открытом состоянии, безусловно, он должен с запасом выдерживать входное напряжение и нужную силу тока. Хороший вариант – полевые транзисторы SI4178, IRF7201 и др. Дроссель L1 должен иметь индуктивность 20-40мкГн и максимальный рабочий ток не менее требуемого тока драйвера.

Количество деталей этого драйвера совсем небольшое, все они имеют компактный размер. В итоге может получиться достаточно миниатюрный и, вместе с тем, мощный драйвер. Это импульсный драйвер, его КПД существенно выше, чем у линейных драйверов. Тем не менее, рекомендуется подбирать входное напряжение всего на 2-3В больше, чем падение напряжения на светодиодах. Драйвер интересен еще и тем, что выход 2 (DIM) микросхемы QX5241 может быть использован для диммирования – регулирования силы тока драйвера и, соответственно, яркости свечения светодиода. Для этого на этот выход нужно подавать импульсы (ШИМ) с частотой до 20КГц. С этим сможет справиться любой подходящий микроконтроллер. В итоге может получиться драйвер с несколькими режимами работы.

Готовые изделия для питания мощных светодиодов можно посмотреть здесь.

Существует огромное количество принципиальных схем стабилизаторов тока, которые могут быть использованы как драйвера для мощных светодиодов. Производится также бесчисленное количество специализированных микросхем, на базе которых можно собирать драйвера самой разной сложности – все ограничивается только Вашим желанием и потребностями. Мы рассмотрели только самые простые самодельные драйвера. Читайте также статью, в которой рассматривается схема драйвера для светодиода от сети в 220В.

www.flashled.com.ua

Микросхема и другие компоненты драйвера мощного светодиода.

Я публиковал несколько обзоров светодиодов, пришло время написать чем их можно кормить.
В обзоре учавствуют три позиции деталей (ссылки и цены присутствуют), но все они нужны для одной цели, сделать драйвер для светодиода.

Сразу извиняюсь за заглавное фото, оно упорно пытается масштабироваться по своему, исправить я не смог, более правильное на странице продавца.

Все знают, что светодиоды питаются током, желательно стабилизированным, что бы не менялась яркость при изменении напряжения. Для этой цели служит драйвер, по сути стабилизатор тока.
Ограничивать ток можно простыми микросхемами типа LM317 и специально предназначенными для этого стабилизаторами тока (на муське есть обзор одной такой детали), но они выделяют обычно достаточно много тепла, так как имеют низкий КПД. А ведь преимущество светодиодов как раз в высоком КПД.
Более интересными являются импульсные стабилизаторы тока, они посложнее, но имеют гораздо больший КПД, особенно если напряжение питания сильно отличается от напряжения на светодиоде.

Да, многие скажут что такой драйвер проще купить в Китае и не заморачиваться, соглашусь.
Но ведь всегда приятнее сделать что то своими руками. Собственно я так и решил, заказывая компоненты для драйвера.
Возможно я изобретаю велосипед. Но в обзоре учавствуют компоненты, которые пригодятся для многих других задач, и возможно многим будет полезна информация о том, что на продают и что мы получаем на самом деле.

Начну собственно с микросхемы. Это довольно хорошо известная любителям светодиодов PT4115. описание — www.micro-bridge.com/data/CRpowtech/PT4115E.pdf
Микросхема имеет вывод для управления яркостью. Вход, насколько я понял, может управляться и ШИМом или изменением напряжения. Вход довольно высокоомный, так как при прикосновении к этому выводу светодиод начинал мерцать с частотой 100Гц.

Стоимость лота из 10 штук — 2 доллара.
После заказа микросхемы продавец отписался что посылка будет без трека и спросил, устроит ли это меня, я решил что 2 доллара не те деньги что бы сильно беспокоиться и дал добро.
Через некоторое время в почтовом ящике я обнаружил конверт.

Внутри был пакетик с необходимыми мне микросхемами.

Проверил одну микросхему, подключив ее навесным монтажом, отписал продавцу что все в порядке, подтвердил получение и стал ждать остальные детали.

После этого пришли дроссели. aliexpress.com/item/NEW-12-12-7-68UH-standard-word-680-shielded-inductor-SMD-Power-Inductors-20pieces/1496762525.html
Стоимость лота из 20 штук 7.36 доллара.

Их уже принесли мне на дом (впрочем как и следующий заказ).
Они были упакованы в картонную коробочку, хотя мне такая мера кажется излишней.
К слову у нас такие дроссели стоят значительно дороже, да и покупал я их не только для этого.

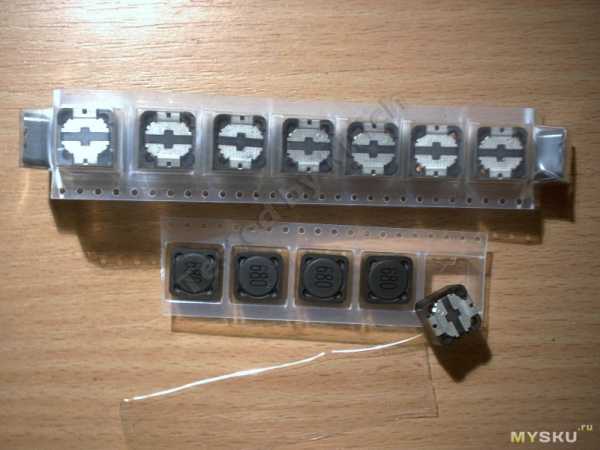

Собственно дроссели, Индуктивность 68 мкГн, ток 1.6 или 1.8 Ампера (у продавца не указано, потому ориентировочно), размеры 12х12х7мм.

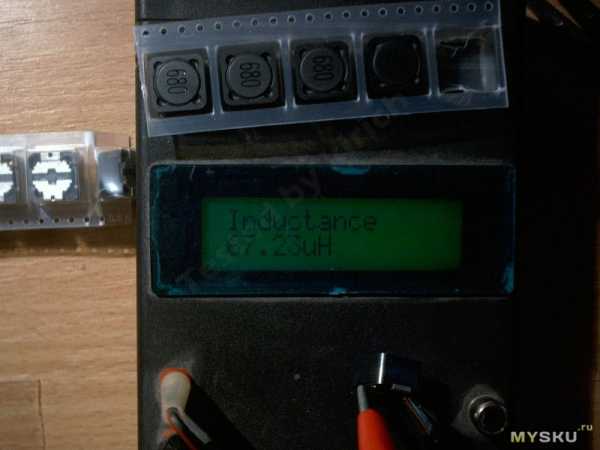

Замер индуктивности показал отклонение в пределах погрешности.

Аналогично первому случаю подтвердил заказ, оставил хороший отзыв.

Ну и в конце пришли диоды Шоттки. Так как вещь в хозяйстве нужная, то заказал я их сотню.
Хотел больше, но не стал рисковать.
aliexpress.com/item/Free-Shipping-100pcs-IN5822-SS34-DO-214AC-1N5822-SMD-Schottky-Barrier-Diodes/882503650.html
Цена лота из 100 штук 5.26 доллара. У нас они тоже стоят дороже.

Диоды промаркированы как SS34, на самом деле они меньше, по габаритам и характеристикам полностью соответствуют диодам SS24. www.onsemi.ru.com/pub_link/Collateral/SS24-D.PDF

Сделал замер падения напряжения на диоде при токе в 1 Ампер и меня он устроил.

На этом часть закупок на Алиэкспресс закончилась.
В принципе на этом можно было и обзор закончить, но купить детали и не опробовать их в деле было бы неправильно. Потому естественно было решено довести дело до какого то логического конца.

Когда был у нас на рынке, попутно купил smd резисторы 1206 сопротивлением 1 Ом для датчика тока.
Думал сначала купить сразу низкоомные резсторы как в даташите на микросхему, но они выходят значительно дороже и если захочется настроить на разные токи, то надо покупать несколько номиналов, в общем неудобно, а резисторы 1 Ом я и так иногда использую.
в итоге получилось, что 1 такой резистор примерно соответствует току 0.1 Ампера, два параллельно 0.2 Ампера и т.д. smd резисторы и конденсаторы удобно паяются друг на друга потому можно легко подбирать необходимый ток.
Конденсаторы на входной фильтр питания и обрезки текстолита у меня были, а больше ничего не требуется.

Ну в общем стал я изобретать свой велосипед драйвер. накидал побыстрому платку в Спринте, схема из даташита, потому придумывать ничего не пришлось.
подобрал кусочек текстолита что бы сделать сразу 5 плат (планирую переделать 5 галогеновых светильников на светодиоды).

Немного фоток процесса и схема

Печатная плата в Спринте 6

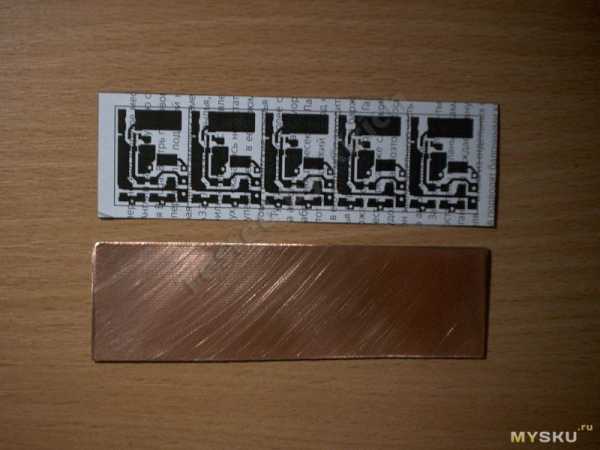

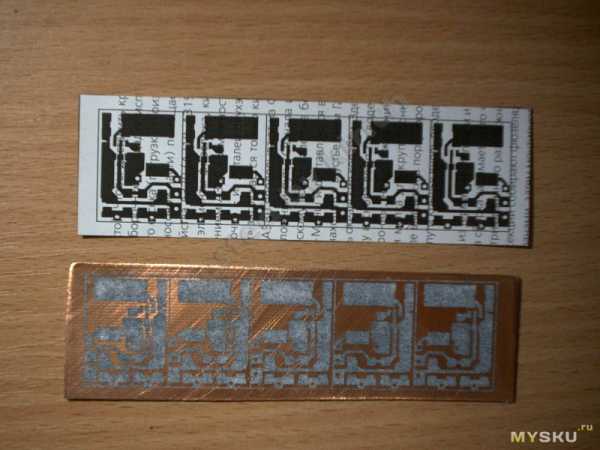

Перенёс на текстолит.

Вытравил, просверлил отверстия, порезал на отдельные платки, пролудил дорожки и промыл от остатков флюса.

Собрал все необходимые компонеты

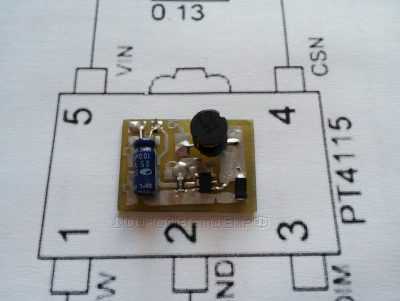

На выходе получилась такая платка, она больше по размерам чем продающиеся у китайцев, но имеет более мощный дроссель и два параллельных диода, соответственно меньшие потери и большую надежность, а габариты мне были совершенно некритичны.

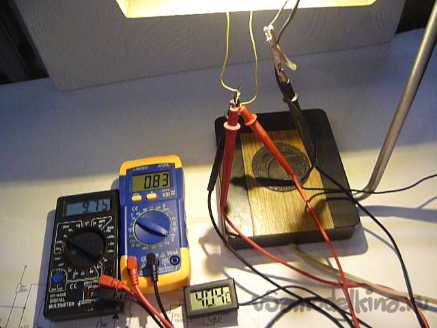

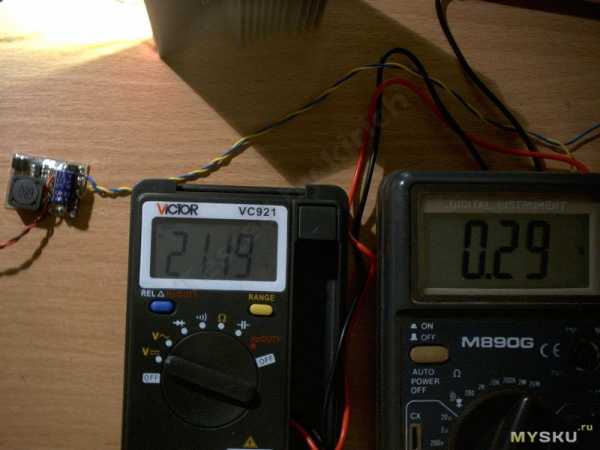

После этого естественно захотелось проверить (куда же без этого).
Проверял с этими светодиодами — mysku.ru/blog/aliexpress/24091.html

Попутно выяснилось, что микросхема ток стабилизирует нормально, но все равно при полуторакратном повышении напряжения на входе, ток на выходе хоть несильно, но меняется.
Но я немного грешу на то, что может быть большая погрешность из-за пульсирующего тока (выходной ток измерял последовательно со светодиодом).
Можно было конечно померять ток при помощи резистора и осциллографа, но я счел это излишним, так как хорошо было заметно переход с линейного режима до ограничения тока, и последующий переход в режим стабилизации в режиме с ШИМ стабилизацией.

Номинал шунта был 1/6=0,166 Ома.

При таких параметрах на входе, на выходе был ток 0.7 Ампера.

При таких ток на выходе был 0.65 Ампера

Перед пороговым напряжением перехода в режим ШИМ стабилизации я получил максимальный ток —

При плавном повышении напряжения питания, входной ток сначала плавно рос, после перехода в режим стабилизации и дальнейшем повышении начинал плавно падать, что говорит о работе ШИМ стабилизации.
Кстати, при очень плавном повышении напряжения питания заметен переход, яркость светодиода сначала плавно увеличивается, после перехода скачкообразно снижается процентов на 10, после этого (при дальнейшем повышении входного напряжения) больше не меняется.
Видимо так микросхема отрабатывает включение ШИМ стабилизации.
Нагрев при токе 600мА практически не чувствуется, бесконтактно мерять нечем, а контактное измерение внесет большую погрешность.
Пробовал давать на выход 1 Ампер, нагрев конечно увеличивался, но несильно. да и нагрев был только у микросхемы. В общем остался доволен.

Спросите почему не купил готовое на том же Али?
-Детали пригодятся и в других поделках.
-Хотелось немного «размять руки».
-Затраты на все компоненты получились примерно 1 доллар на 1 плату.
-Решил протестировать не готовое устройство, а детали, так как их применяют не только в драйверах.
-На выходе получил устройство надежнее, чем предлагают магазины Китая.

Очень надеюсь, что данный обзор будет полезен.

mysku.ru

Светодиодный драйвер своими руками самостоятельно

Ранее на нашем сайте уже проскакивала информация о том, какие драйвера ( в своем приоритете ) используются в LED источниках света. Конечно, есть хорошие, есть плохие, есть дорогие и очень дешевые. Если Вы живете в большом городе, то проще купить в каком-нибудь розничном магазине. Это и быстро и просто. Но что делать, если Вы находитесь в глубинке. Старый LED дайвер сгорел, а нового купить негде?

У большинства появится ответ – Интернет Вам в помощь! И будут правы. Но, как правило, посылки из столицы в глубинку идут до 2 недель. Это долго. Нам же хочется всегда побыстрее.

Основываясь на этом мы и решили показать, каким образом можно легко и быстро самостоятельно создать светодиодный драйвер.

Наш драйвер способен запитать до 40 Вт диодного света). С выходным напряжением до 37 В и током до 1,5 А.

Для драйвера нам понадобятся:

  1. Резистор 220 Ом
  2. Подстроечный резистор от 0 до 2,5 кОм
  3. Монтажная плата
  4. И обычная схемка LM Максимально, на что она способна – это 1,5А

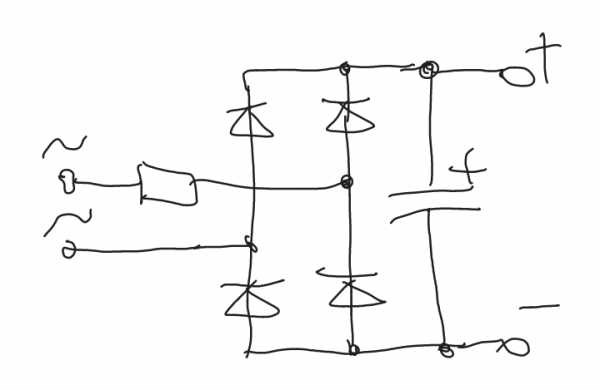

Ниже Вы можете видеть схемку, нарисованную на коленке. Из нее все понятно без слов. Что и куда «тыкать». Если что-то не понятно, то задавайте вопросы. Поможем.

Драйвер абсолютно рабочий. Проверено.

Ну и теперь по порядку, что необходимо сделать:

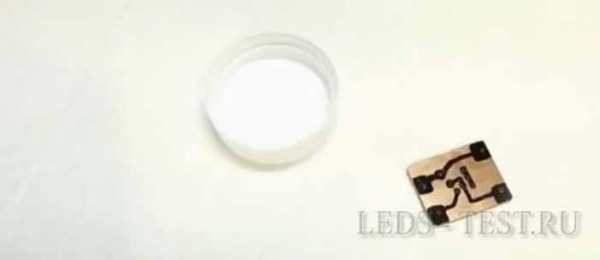

  1. Берем плату и рисуем перманентным маркером схему
  2. На местах будущего крепления электронных компонентов сверлим отверстия

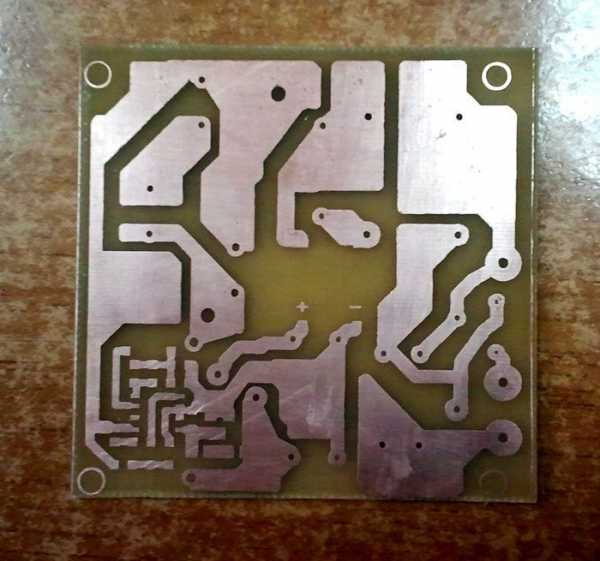

  3. Еще раз обводим маркером и травим плату
  4. Готовимся к монтажу компонентов на плату. Здесь стоит отметить, что LM 317 нужно разместить на радиатор, т.к. нагрев у нее достаточно сильный в работе.
  5. Дорожки оставляем внизу. И спаиваем компоненты согласно схеме.

Не забываем припаять питающие и отходящие провода, после чего светодиодный драйвер, собранный своими руками готов к использованию.

leds-test.ru

Простой драйвер для светодиодов | Поделки своими руками для авто, дачи и дома

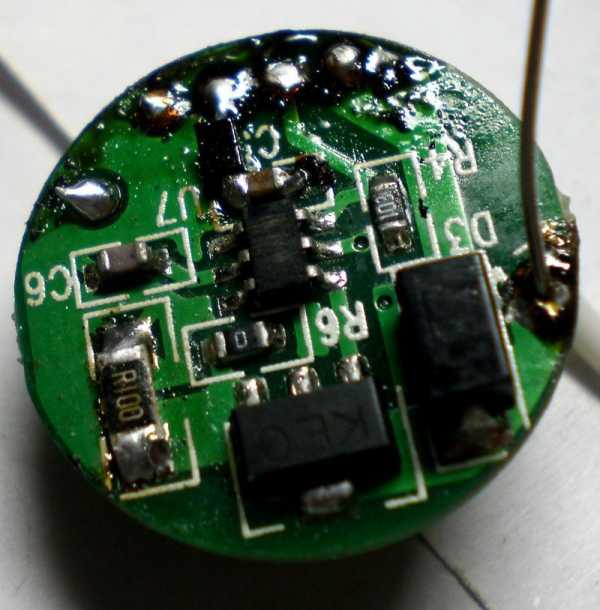

Меня привлекла простая схемотехника драйвера, к слову многие драйверы продаются именно на этой микросхеме, стоимость которых в разы выше, нежели себестоимость изготовления.

Напряжение питания от 6 до 30В
Выходной ток до 1,2А
Высокий КПД (до 97%)
Вход для диммирования (регулировки яркости при помощи ШИМ)
Защита от обрыва нагрузки
Малое количество внешних компонентов

Номинал резистора Rs вычисляется по формуле: Rs = 0.1 / Iout (A). Например, если необходимо получить выходной ток величиной 500мА для управления светодиодом, тогда Rs = 0.1 / 0.5A = 0.2? (200м?)

Компоненты:
LED драйвер PT4115;
Катушка индуктивности;
Электролитический конденсатор 100мкФ 35В;
Диод Шоттки 1N5819;
Выпрямительный диод 1N4007 (если собирать мост) 4 шт;

Сама схема:

Плата в формате lay: скачать…

Автор; Игорь    г.Харьков, Украина



xn--100—j4dau4ec0ao.xn--p1ai

Бесплатный самодельный драйвер для питания светодиодов из электронного преобразователя энергосберегающих ламп


Подключение мощных светодиодов в осветительных устройствах осуществляется через электронные драйверы, которые стабилизируют ток, на своём выходе.

В наше время большое распространение получили так называемые энергосберегающие люминисцентные лампы (компактные люминисцентные лампы –КЛЛ).Но со временем они выходят из строя. Одна из причин неисправности –перегорание нити накала лампы. Не спешите утилизировать такие лампы потому, что в электронной плате содержатся много компонентов которые можно использовать в дальнейшее в других самодельных устройствах. Это дроссели, транзисторы, диоды, конденсаторы. Обычно, у этих ламп электронная плата исправна, что дает возможность использования в качестве блока питания или драйвера для светодиода. В результате таким образом получим бесплатный драйвер для подключения светодиодов, тем более это интересно.

Можно посмотреть процесс изготовления самоделки в видео:

Перечень инструментов и материалов
-энергосберегающая люминисцентная лампа;
-отвертка;
-паяльник;
-тестер;
-светодиод белого свечения 10вт;
-эмальпровод диаметром 0,4мм;
-термопаста;
-диоды марки HER, FR, UF на 1-2А
-настольная лампа.

Шаг первый. Разборка лампы.
Разбираем энергосберегающую люминисцентную лампу аккуратно поддев отверткой. Колбу лампы нельзя разбивать так, как внутри находятся пары ртути. Прозваниваем нити накала колбы тестером. Если хоть одна нить показывает обрыв, значит колба неисправна. Если есть исправная аналогичная лампа, то можно подключить колбу от нее к переделываемой электронной плате, чтобы удостовериться в ее исправности.


Шаг второй. Переделка электронного преобразователя.
Для переделки я использовал лампу мощностью 20Вт, дроссель которой выдержать нагрузку до 20 Вт. Для светодиода мощностью 10Вт это достаточно. Если нужно подключить более мощную нагрузку, можно применить электронную плату преобразователя лампы с соответственной мощности, или поменять дроссель с сердечником большего размера.

Также возможно запитать светодиоды меньшей мощности, подобрав требуемое напряжение количеством витков на дросселе.
Смонтировал перемычки из провода в на штырьках для подключения нитей накала лампы.

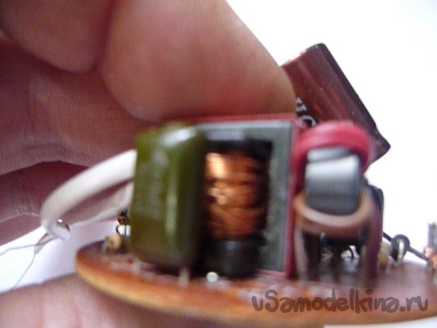

Поверх первичной обмотки дросселя нужно намотать 20 витков эмальпровода. Затем припаиваем вторичную намотанную обмотку к выпрямительному диодному мостику. Подключаем к лампе напряжение 220В и измеряем напряжение на выходе с выпрямителя. Оно составило 9,7В. Светодиод, подключенный через амперметр, потребляет ток в 0,83А. У этого светодиода номинальный ток равен 900мА , но чтобы увеличить его ресурс в работе специально занижено потребление по току. Диодный мостик можно собрать на плате навесным монтажом.

Схема переделанной электронной платы преобразователя. В результате из дросселя получаем трансформатор с подключенным выпрямителем. Зеленым цветом показаны добавленные компоненты.


Шаг третий. Сборка светодиодной настольной лампы.
Патрон для лампы на 220 вольт убираем. Светодиод мощностью 10Вт установил на термопасту на металлический абажур старой настольной лампы. Абажур настольной лампы служит теплоотводом для светодиода.

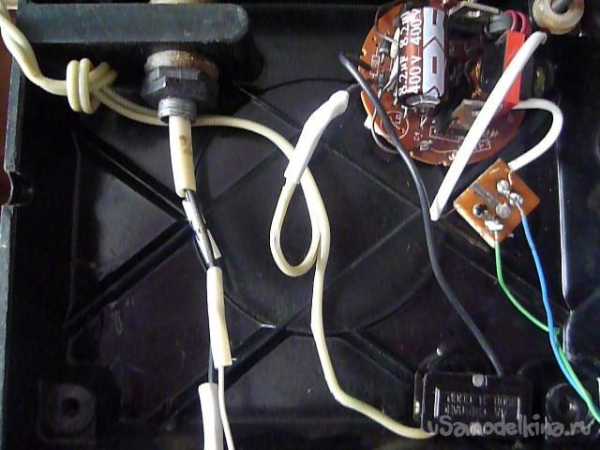

Электронную плату питания и диодный мост разместил в корпусе подставки настольной лампы.

За час работы измерил температуру нагрева светодиода и она показала 40 градусов Цельсия.

По моим ощущениям освещенность от светодиода примерно соответствует лампе накаливания на 100 ватт .

Эта переделанная настольная лампа на светодиоде работает уже полгода. Нареканий нет, меня устраивает. В общем результате получился драйвер для светодиодов бесплатно и из бросовых материалов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Драйвер для светодиодов своими руками


Самый простой драйвер светодиода это обычный резистор. Но у этой простоты есть большой недостаток: стабильность тока сильно зависит от стабильности напряжения блока питания. Если стабилизированные блоки питания гарантируют стабильность напряжения, то напряжение на аккумуляторе зависит от степени его заряда. Конечно можно сначала стабилизировать напряжение, а потом уже подключить светодиоды через резистор, но есть более правильный способ: стабилизатор тока. Он стабилизирует в широком диапазоне входных напряжений: минимум определяется падением напряжения на светодиодах плюс падение на шунте, а максимум — пробивным напряжением силового транзистора его мощностью рассеивания.

Ниже приведена схема драйвера светодиода который можно сделать своими руками используя всего лишь 4 компонента: 2 резистора, транзистор и стабилитрон.

На стабилитроне VD1 создается опорное напряжение. Чтобы создать это напряжение через стабилитрон нужно пропустить минимальный ток при котором стабилитрон войдет в режим стабилизации. Например выберем стабилитрон с напряжением стабилизации 2,4В минимальный ток стабилизации которого равен 3мА, а минимальное напряжение питания будет равно 12В.

Рассчитаем резистор R1=(Uбп-Uст)/Iст=(12-2,4)/0,003=3200 Ом, выбираем резистор по ряду номиналов 3,3кОм.

Транзистор VT1 работает в режиме с общим эмиттером и отрицательной обратной связью по току. Регулирование по току осуществляется с помощью резистора R2. В расчетах можно пренебречь базовым током транзистора, так как он многократно меньше тока через стабилитрон или токов коллектора и эмиттера. Транзистор VT1 поддерживает ток через коллектор примерно равный току эмиттера, а ток эмиттера можно определить как:

Iэ=(Uст-0,6В)/R2.

Где, 0,6В напряжение перехода база-эмиттер транзистора. Принцип работы обратной связи по току: если эмиттерный ток маленький, то и падение на R2 маленькое, значит на между выводами базы и эмиттера прикладывается напряжение больше 0,6В и транзистор открывается. Открываясь транзистор начинает пропускать через себя все больше тока, значит и падение напряжения на R2 возрастает это приводит к снижению напряжения на база-эмиттерном переходе транзистора. В какой-то момент времени напряжение на входе транзистора станет равным 0,6 и транзистор перестанет открываться и выходной ток стабилизируется. Если в какой-то момент времени возрастет ток коллектора (например из-за повышения питающего напряжения), то возрастет напряжение на R2, следовательно уменьшиться напряжение на входе транзистора и транзистор начнет закрываться, до того момента, как напряжение на входе снова станет 0,6В.

Допустим нам нужен ток стабилизации 300мА, тогда:

R2=(Uст-0,6В)/Iэ=(2,4-0,6)/0,3=6 Ом.

Из стандартного ряда можно выбирать 6,2 Ома, но так как скорее всего резисторы придется ставить мощные, то будем ориентироваться на два параллельно включенных резистора по 12 Ом или три по 18 Ом.

Теперь нужно рассчитать мощность резистора R2:

P=I*I*R=0,3*0,3*6=0,54Вт,

Широко распространены 1/8 и 1/4 Ваттные  резисторы. Поэтому возьмем три 18 Омные резисторы на 1/4 Ватта. Так же можно использовать 5 резисторов по 30 Ом, на мощность 1/8 Вт.

Осталось выбрать транзистор, напряжение КЭ его должно быть больше напряжения питания, максимальный ток коллектора больше или равен току стабилизации, а максимальная рассеиваемая мощность должна быть больше произведения напряжения блока питания на ток стабилизации.

 Драйвер для светодиодов своими руками с низким падением напряжения

При использовании низковольтного источника питания, даже падение напряжения в 1,8В способно существенно уменьшить диапазон работы стабилизатора. Но нас спасет применение биполярного транзистора вместо стабилитрона, падение снизиться до 0,6В. Правда стабилизация такого стабилизатора будет зависеть от температуры: чем выше температура VT1 тем ниже ток стабилизации.

В расчетах упоминается величина 0,6В — падение напряжение на переходе база-эмиттер кремниевого биполярного транзистора. Но на самом деле эта величина зависит от многих факторов, в том числе и от температуры. И рассчитав собрав такой драйвер ток через светодиоды будет несколько отличатся от расчетного значения. Если потребуется более точно задать ток, то для снижения тока нужно будет увеличивать R2, соответственно для увеличения тока снижать сопротивление R2.

Схема выпрямления переменного тока для драйвера светодиода.

hardelectronics.ru
