Дренаж воды – Дренажные системы для отвода грунтовых вод

Поверхностный дренаж: способы устройства и оформления

Так как основная водяная нагрузка приходится на тёплое время года, то для отвода воды не во всех случаях требуется зарываться ниже глубины промерзания. Поверхностный дренаж вполне эффективен, особенно если участок расположен на небольшом

Канавы и канавки

Самый простой и доступный вариант отвести воду — устроить поверхностные дренажные канавки. Дренажные канавы справляются с отводом воды при больших ливнях или во время таяния снега. Обычно их располагают по периметру участка, соблюдая уклоны для самотёка воды.

Канавы направляются в сторону водоприёмника, расположенного в самой нижней части участка. Это может быть уличная канава, проходящая вдоль дороги, ливневая канализация, если посёлок ею оборудован, а также водоём — естественный или искусственный.

Кроме канав по границам при необходимости применяют устройство поверхностных водоотводов и по территории самого участка.

Уличная канава

Дно и стенки канав делают просто грунтовыми или облицованными каким-либо материалом, к примеру, камнем или плитами из бетона. При обустройстве каналов нужно различать сточную и дренажную канавы.

Сточная канава принимает в себя потоки воды, уже собранные ранее, или воду, поступающую сверху — например, во время дождя. Поэтому её стенки могут быть водонепроницаемыми. Такой канал оформляют в виде бетонных или пластиковых лотков.

Дренажная же канава вбирает лишнюю влагу из почвы, поэтому её стенки должны быть проницаемы для воды.

Поверхностные дренажные канавы могут быть устроены над трубами глубинного дренажа, расположенными в почве, в качестве дополнительной меры.

Пластиковые дренажные лотки

Не стоит смущаться тем, что на вашем участке появятся траншеи. Существует несколько способов их декорирования, способных превратить утилитарную дренажную конструкцию в элемент ландшафтного дизайна. Выбор стиля зависит от дизайна всего участка.

Канал для стока воды с использованием готовых лотков оформляют декоративными решётками — пластиковыми или металлическими.

Декоративные решётки канавы и люк дренажного колодца

В качестве материала для отделки стенок канавы можно использовать натуральный камень, только не забывайте, что если для фиксирования камня используется раствор, то такой способ подойдёт для

сточной канавы. Дренажную канаву нужно отделывать камнями большого размера, используя метод «сухой кладки» — тогда стенки останутся водопроницаемыми.

Декоративно оформленная сточная канава

На фото ниже вы видите дренажную канаву, выложенную натуральным камнем по технологии «сухой кладки» — функциональную составную часть дренажной системы и декоративный элемент ландшафта.


Дренажная канва, отделанная натуральным камнем

Другой способ отделать и одновременно укрепить от осыпания стенки — использование так называемых матрацев Рено. Это аналоги габионов — металлических сеток, наполненных щебнем или булыжниками, — только ориентированных не вертикально, а горизонтально или наклонно.

Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта sitkazahid.com

Использование матрацев Рено — это не только способ дренировать грунт, но и возможность укрепить его на склонах дренажных канав, а также оврагов и водоёмов, если они есть на вашем участке. Укрепление грунта на склонах таким приёмом в дизайне участка можно скомбинировать с габионами в качестве подпорных стенок или ограждений.

Помимо собственно канавы (неглубокого и неширокого рва), поверхностный дренаж можно оформить в виде:

• Природного ручья

Дренажная канава не обязательно должна быть прямолинейной. Немного извилистая форма не снизит эффективность дренажа, но будет выглядеть более естественной и лучше впишется в дизайн. Канаву следует выкапывать с наклонными стенками (угол наклона — около 20°), чтобы избежать осыпания грунта. Стенки укрепляются дёрном или камнем, и высаживаются декоративные влаголюбивые растения.

Дренажная канава в виде ручья

• «Французской» канавы

Французская канава представляет собой довольно глубокую траншею, полностью засыпанную щебнем. Этот вариант не только прекрасно справляется с функцией отведения лишней воды, но и является стильным украшением участка. Кроме того, он лишен недостатков обычной открытой канавы: здесь не скапливается растительный мусор, и вода не зацветает.

Французская канава

• «Сухого» ручья

«Сухое русло» в ландшафтном дизайне применяется в качестве самостоятельного декоративного элемента. А ещё сухие ручьи — это великолепный способ замаскировать дренаж. По своему устройству они аналогичны французской канаве, траншея засыпается щебнем доверху. Отличие во внешнем виде.

Сухой ручей — маскировка для дренажной канавы

Французские канавы прямолинейны, они впервые появились в регулярных парках, популярных во Франции в эпоху барокко. Сухие русла имитируют путь высохшей природной реки или ручья или курум — каменную реку.

Правильно устроенные садовые дорожки с засыпкой хорошо фильтрующими воду материалами (щебень, песок) в основании, уложенные с уклоном к краям, способны и сами эффективно дренировать территорию участка. Они также могут маскировать дренажные канавы при поверхностном засыпном дренаже.

Садовые дорожки — часть дренажной системы

При устройстве таких дорожек не забывайте, что их поверхность должна быть водопроницаема. В качестве материала используйте мелкий гравий, гранитную крошку, брусчатку, уложенную без раствора, в песок. Дополнительно дорожки в саду по наружным сторонам могут снабжаться водоотводящими лотками, направленным в общую систему дренажа.

Садовые водоёмы как элементы дренажной системы

По канавам различной конструкции и внешнего вида вода стекает в водоприёмник, одним из вариантов которого может быть водоём — природный или искусственный. Поверхностный дренаж — отличный повод для устройства пруда на даче. Он послужит водоприёмником дренажной системы открытого типа, а по совместительству — центром ландшафтной композиции участка.

Пруд на участке

Пруд, если он устроен не с помощью готовой пластиковой ёмкости, а имеет естественное дно, сам по себе является дренажом. Если он располагается в нижней точке участка, лишняя грунтовая и поверхностная вода будет стекать в него, осушая территорию. В простых случаях подтопления территории пруд, выкопанный в нужном месте, может быть единственным и достаточным элементом дренажной системы.

Поверхностный лоток для отвода воды в природный водоём

Если места для садового дренажного водоёма на участке нет, но зато поблизости имеется естественный пруд, озеро или река, то можно отвести собранную воду туда. Конечно, если целесообразность такого мероприятия адекватна трудозатратам по производству земляных работ. Отвести воду можно поверхностным способом, всё той же канавой (лотком), или проложив подземную трубу.

Труба дренажной системы, направляющая сток в естественный водоём

Нужно только заранее убедиться в том, что уровень водоёма всегда ниже трубы, даже в весенний паводок. Иначе весной вы получите обратный эффект: вместо отвода лишней воды с участка к вам по трубе притечёт и часть водоёма. Или труба должна быть оборудована обратным клапаном.

Не забудьте, что в естественный водоём нельзя сливать сильно загрязнённые воды, например из системы фильтрации септика.

7dach.ru

Дренаж участка своими руками — делаем правильно и грамотно

Приветствую Вас, друзья!

Нередко земля, выделенная архитектурным отделом под дачный участок, не отвечает ожиданиям владельца. Одной из распространенных проблем является чрезмерная влажность почвы. Результатом этого становится плохой рост деревьев и различные болезни садовых и огородных растений. И это – не единственная неприятность, являющаяся следствием переувлажненного грунта.

Вода, скапливающаяся в почве, приводит к размыванию фундамента. Дачный дом и другие постройки на участки могут начать усаживаться, а погреб и подвальные помещения каждую весну будут затапливаться. Помимо этого, влажный грунт при промерзании поднимается и оказывает давление на отмостку вокруг строений и садовые дорожки, что приводит к образованию трещин.

Выход из такой ситуации есть — необходимо сделать дренаж на своем участке. Особой сложности эта задача не представляет, и весь комплекс работ займет не более двух недель. И потраченные время и силы себя окупят – так удастся избежать многих неприятностей, увеличить долговечность строений и обеспечить себя хорошим урожаем в саду и огороде.

Без дренажных систем не обойтись:

1. На участках с глинистой почвой, где даже небольшой дождь приведет к появлению долго стоящих луж.
2. На участках с высоко расположенным горизонтом грунтовых вод.
3. На участках с горизонтальной поверхностью земли при отсутствии стока.
4. На участках, расположенных у подножия склонов.

Виды дренажных систем

Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.

 Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.

Что собой представляет дренаж открытого типа

Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:

• локальный способ
• создание системы канав

Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.

Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем  поливать огородные культуры. Больше всего воды собирается в следующих местах:

• в самой нижней точке территории участка;
• на участках с пологой поверхностью – например, перед крыльцом;
• во впадинах на поверхности земли.

 В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.

Прокладка системы канав

Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.

ВАЖНО ЗНАТЬ:

Для обеспечения качественного водоотведения, при рытье канав должен соблюдаться уклон в направлении водосборника. При наличии естественного уклона, дно траншеи делают параллельным земной поверхности. Если же поверхность земли на территории участка горизонтальна, то необходимо сделать искусственный уклон. В противном случае в канавах будет застой воды.

Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.

ВАЖНО ЗНАТЬ:

После того, как сеть траншей прорыта, ее необходимо испытать. Для этого по ней нужно искусственно пустить поток воды. В тех местах, где этот поток задерживается, следует увеличить уклон канавы.

Как устроен дренаж закрытого типа

Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.

Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.

Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.

ВАЖНО ЗНАТЬ:

В местности с дождливым климатом и частыми ливнями следует обустроить комбинированный вариант дренажа – сочетание глубинной дренажной системы с ливневкой. Можно создать как локальную ливневку, так и состоящую из канав.

Комплектующие для дренажных систем

Прежде чем обустраивать дренажную систему, необходимо определиться с ее типом. Правильный выбор типа дренажа определяется спецификой местных условий. Когда тип дренажной системы выбран, необходимо вначале разработать план, установить, какие материалы и в каком количестве для этого нужны, и рассчитать смету строительства.

Материалы, которые понадобятся при строительстве дренажа открытого типа, зависят от того, какой вариант траншей будет выбран – засыпной или лотковой. Для засыпных канав понадобится мелкий и крупный щебень, а также геотекстиль.

Лотковые траншеи более эффективны для водоотведения. Для их строительства используются уже готовые лотки, материалом для которых могут служить:

• бетон;
• бетон с полимерным наполнителем;
• пластик.

Лучшим вариантом являются пластиковые лотки, которые весят немного и, в то же время, достаточно прочны.

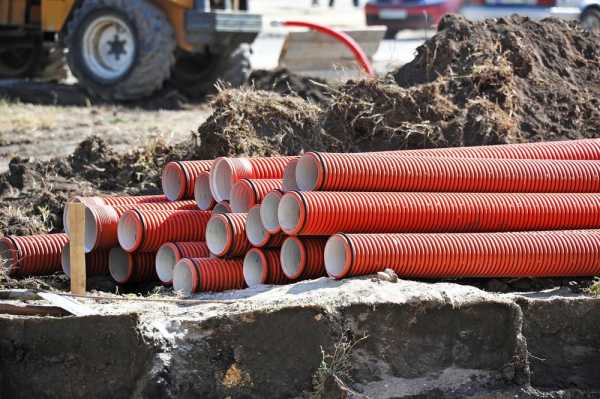

При строительстве дренажа закрытого типа понадобятся специальные трубы, геотекстиль и щебень.

ВАЖНО ЗНАТЬ:

Применение геотекстиля при строительстве дренажной системы крайне желательно – этот материал пропускает только воду и задерживает твердые частицы. Тем самым он препятствует постепенному заполнению дренажа илом.

Вне зависимости от того, какая строится дренажная система, открытая или закрытая, для проведения работ нужно обзавестись нивелиром и лазерным дальномером, которые нужны для изучения рельефа территории участка и составления верного плана системы.  Для того, чтобы соблюдать нужный уклон при копке траншей и укладке труб понадобится уровень. Без этих инструментов можно обойтись лишь при строительстве локальных водосборников.

Дренаж на участке своими руками видео

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.

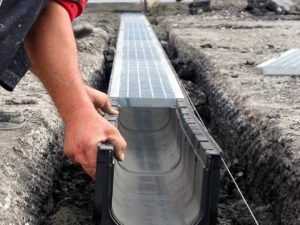

3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой. И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж.

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

rukozhopim.ru

это что: поверхностный, глубинный, вертикальный и другие виды, видео и фото

Система водоотведения часто необходима для нормальной эксплуатации загородного дома или участка. Я хочу сегодня рассказать о назначении, видах и особенностях дренажа. С этими знаниями вам легче будет определиться, какую именно дренажную систему соорудить.

Поверхностный дренаж для сбора и отведения ливневых вод.

Дренажные системы

Назначение

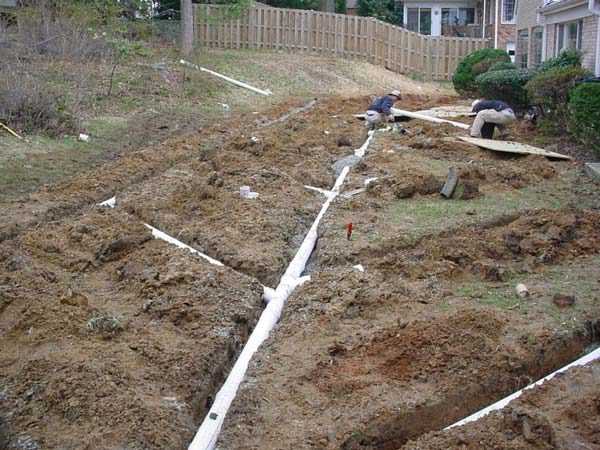

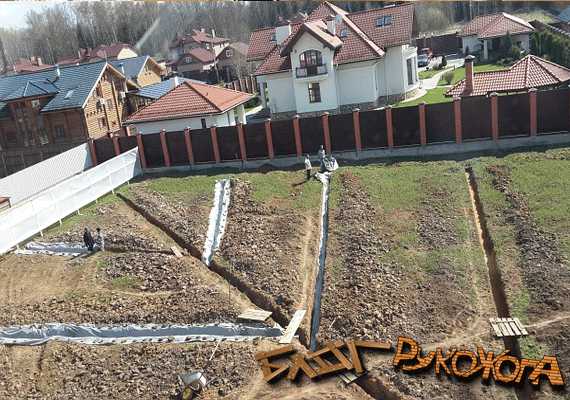

Процесс укладки дренажных труб в траншеи.

Дренажные воды – это влага, которая скапливается на участке в результате обильных осадков, весенних паводков, близкозалегающих грунтовых вод, воды, стекающей с соседних участков. Если вы желаете, чтобы ваш участок выглядел красиво, а фундамент служил долго, эти воды необходимо удалять. Для этого применяют дренажные системы.

Схематическое изображение дренажной системы дома.

В результате правильного расчета и монтажа дренажных элементов можно добиться таких результатов:

• Отсутствие лишней влаги на участке. На земле нет луж, мокрых пятен, грязи и прочих подобных мест, где размножаются комары, земноводные, прочие любители влаги, а сам участок приобретает опрятный вид.

Этому участку дренажная система не помешает

• Фундамент дома не подвергается воздействию напорной и капиллярной влаги. Это значительно продлевает срок его службы, исключает сдвиги основания, затопления подвальных помещений и повышенную влажность в них.
• Корневая система плодовых деревьев и кустарников не гниет от переизбытка воды и растения не погибают, меньше болеют, дают ощутимо больший урожай.

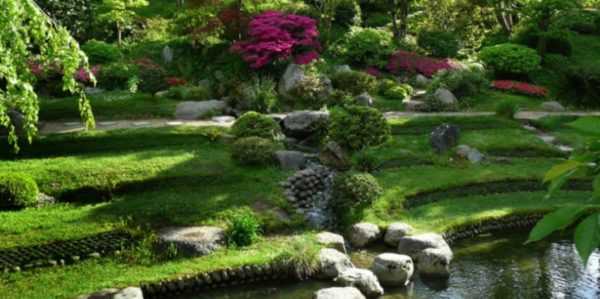

Качественный дренаж – красивое озеленение

• Отдых или постоянная жизнь на сухом участке несравнимо приятнее. Вам не надо «месить» грязь, надевать резиновые сапоги или специальную обувь, чтобы добраться до удаленных или даже ближних частей владения.

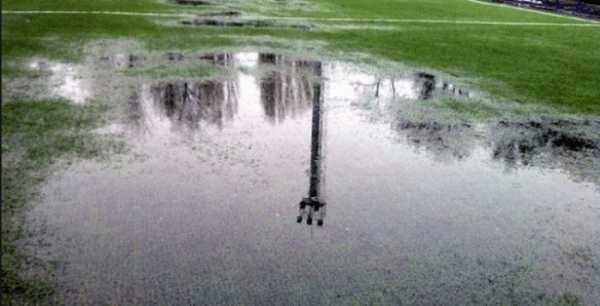

То, во что может превратиться газон без отведения дренажных вод.

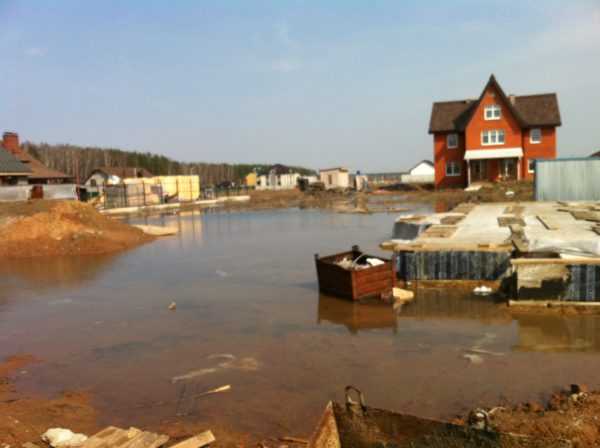

Бывают и такие случаи.

Еще один пример необходимости дренажа.

И это, заметьте, не весенний паводок.

Особенно актуально наличие дренажных систем для тех, кто хочет облагородить свой участок зелеными насаждениями ландшафтного дизайна. Выполненный в сухую летнюю погоду, он будет просто смыт дождями или утоплен в паводковых лужах.

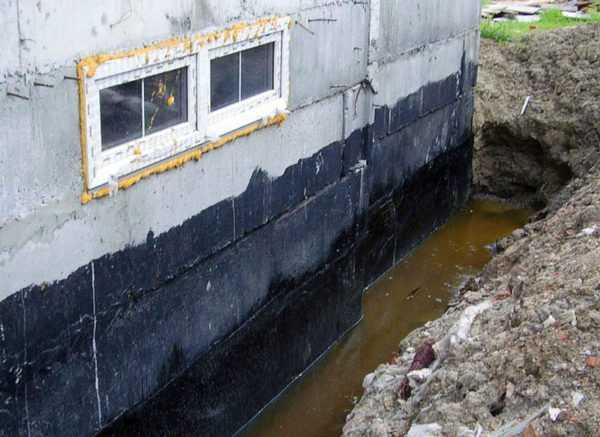

Последствия отсутствия дренажа для фундамента.

Разновидности

Глубинный дренаж – защита от высоких грунтовых вод.

Виды дренажей бывают разные, это зависит от назначения и решаемых задач:

1. Кольцевой дренаж. По названию можно понять, что этот вид представляет собой замкнутую систему, опоясывающую сооружение, которое нуждается в защите от подтопления. Чаще всего кольцевые дренажи сооружают вокруг жилых домов, хозяйственных построек и гаражей.

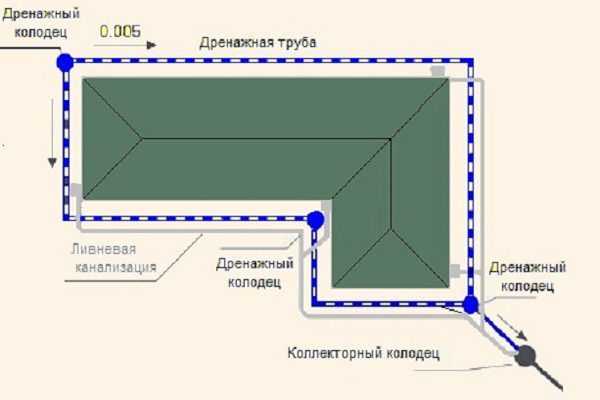

Схема кольцевого дренажа жилого дома.

2. Пристенная дренажная система. Если основание здания стоит на водоупорном грунте, то с внешней стороны его стен укладывают дренажные трубы с обсыпкой для фильтрования. Трубы пристенного дренажа укладывают на водоупорный слой грунта.

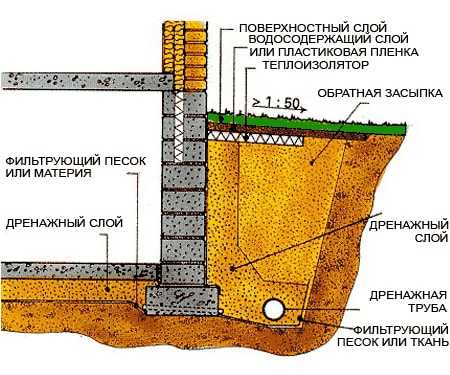

Схематическое устройство пристенной дренажной системы.

3. Пластовый дренаж. Эта разновидность отличается тем, что укладывается непосредственно на водоносный слой земли в основании дома, который необходимо защитить от подтопления. То есть дренажные трубы кладут под бетонный пол подвала внутри дома, а сборную трубу выводят наружу в коллекторный колодец, связанный с кольцевой системой.

Схема устройства пластового дренажа.

Виды дренажей различаются еще по особенностям конструкции:

• Горизонтальная конструкция дренажа. Отличается системой горизонтально расположенных труб (дрен), канав, лотков и так далее. Это наиболее распространенный вид конструкции дренажной системы. Применяется в ливневой канализации, поверхностных и глубинных системах отвода воды.

Дренаж горизонтального типа.

• Вертикальный дренаж. Отличается системой скважин. Это могут быть скважины, выкачивающие воду из водоносного слоя наверх, а могут быть такие, которые сбрасывают её под водоупорный слой в нижний водоносный пласт. Ввиду дороговизны редко используются частниками.

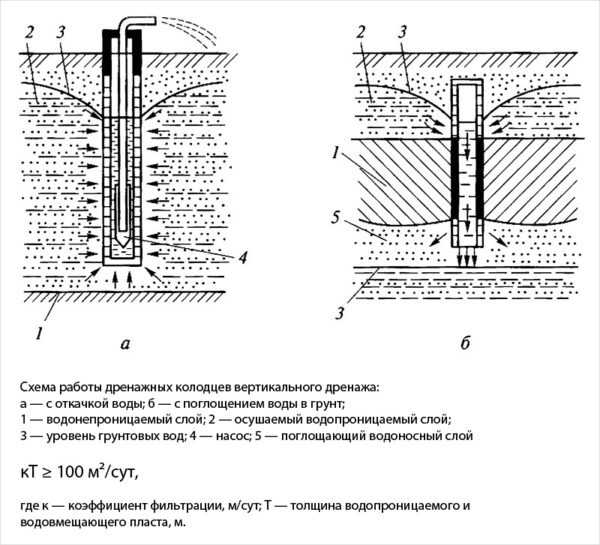

Схема работы скважин обоих типов.

• Комбинированная конструкция. Состоит из вертикальной скважины первого типа (которая выбрасывает воду наверх) и системы горизонтальных труб, отводящих жидкость в коллекторы или водоемы.

Водоотводная канава вертикального дренажа.

Существует классификация дренажных систем по глубине залегания. Это может быть глубинный и поверхностный дренаж, но о них я расскажу отдельно.

Глубинный вид

Трубы и дренажный колодец глубинной системы.

Основная задача, которую решает глубинный дренаж – понижение уровня грунтовых вод. В результате такая мера помогает (наряду с гидроизоляционными мероприятиями) защитить фундамент и различные подземные сооружения от разрушений, коррозии и т.д.

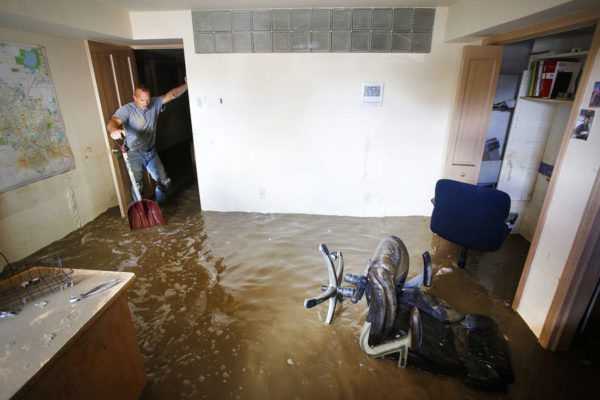

Вода в подвале – результат отсутствия дренажа.

Кроме того, глубинная дренажная система не дает корням деревьев и других культурных растений перегнивать.

Хороший фруктовый сад – что может быть лучше?

Когда стоит устраивать такую дренажную систему?

1. Грунтовые воды ближе полутора метров от поверхности почвы.
2. На участке застаивается вода.
3. Землевладение находится в низине и на него стекает вода от соседей.
4. Есть подпорные стены (под водоемы и т.п.).

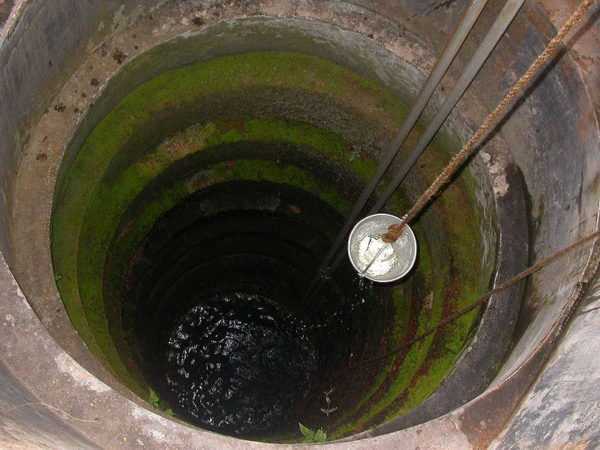

Уровень грунтовых вод можно определить по расстоянию до зеркала воды в ближайшем колодце.

Большинство экспертов считает, что практически вся средняя полоса России нуждается в глубинной дренажной системе за исключением участков, находящихся на возвышенностях.

Дренажные перфорированные трубы укладывают по всему периметру участка в специально вырытые траншеи. Трубы кладут на подсыпку из щебня и песка, заворачивают в геотекстиль, сверху присыпают обычным грунтом. Последний слой – дёрн.

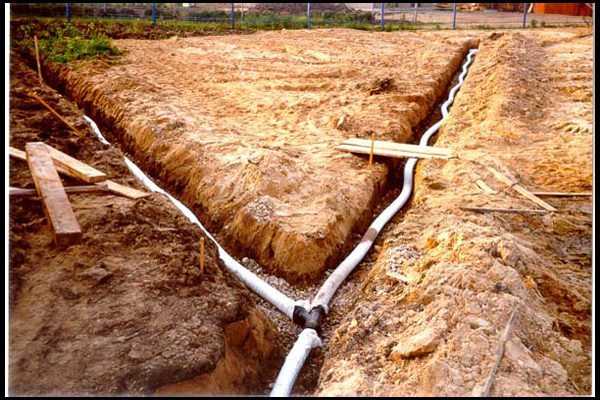

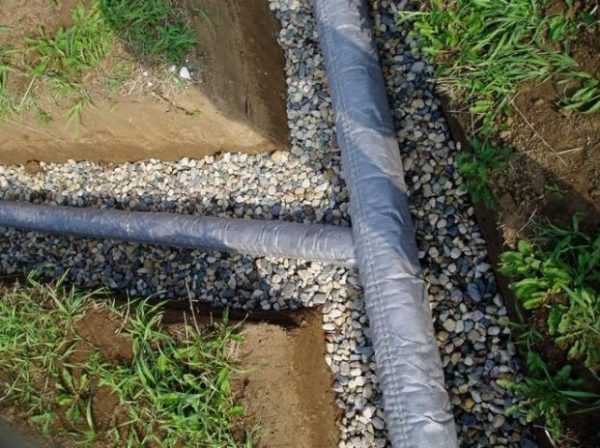

Укладка дренажной трубы.

Обычно кладут одну трубу по центру участка, а к ней подводят под углом несколько труб с каждой стороны, получая своеобразную «ёлочку». Центральная труба находится ниже боковых. Уклон в сторону движения воды должен быть не меньше 1 см на 5 м.

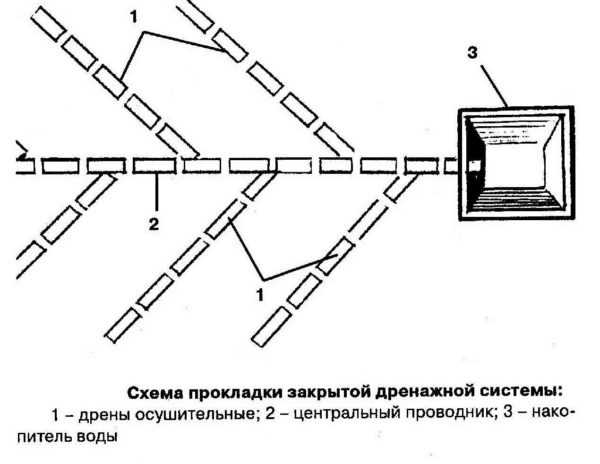

Схема прокладки труб напоминает «ёлочку».

Далее центральная труба направляется (под уклоном) к коллектору. Коллектор сделан из железобетонных колец или гофрированной трубы большого диаметра из ПВХ, ПНД или других полимеров.

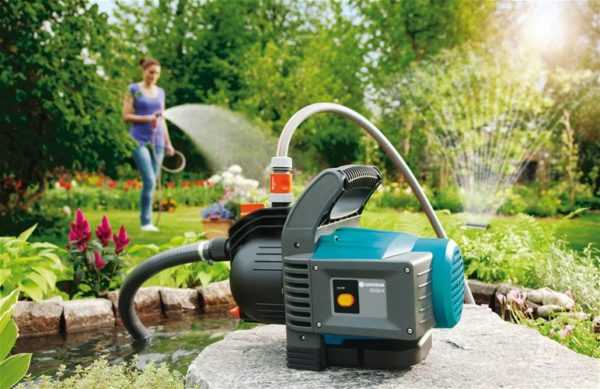

Из коллектора жидкость перекачивается насосом за пределы участка (сбрасывать грязную воду в водоемы запрещено законом).

Коллектор с дренажной водой.

Инструкция по расчету глубинной дренажной системы достаточно сложна. Эту работу лучше доверить специалистам, так как даже небольшая ошибка может привести к гибели растений и прочим неприятным последствиям.

Поверхностный вид

Элемент поверхностной дренажной системы.

Поверхностный дренаж предназначен для сбора и отведения лишней влаги с поверхности участка. Это может быть дождевая, талая или паводковая вода, вода от излишнего полива огорода или мытья автомобиля.

Водоотводный канал на парковке.

Как и глубинный дренаж, поверхностная система понижает уровень грунтовых вод, однако делает это совсем по-другому. Она отводит ту влагу, которая впитывается в грунт сверху в результате атмосферных явлений или деятельности человека. Кроме того, поверхностный дренаж не дает образовываться лужам.

При наличии эффективной системы водоотведения можно смело поливать участок.

Наиболее эффективной будет согласованная работа обоих типов дренажа – глубинного и поверхностного. Только в этом случае вы сможете быть уверенным, что ваш частный дом никогда не подтопит осадками или грунтовыми водами, а участок будет опрятным и сухим.

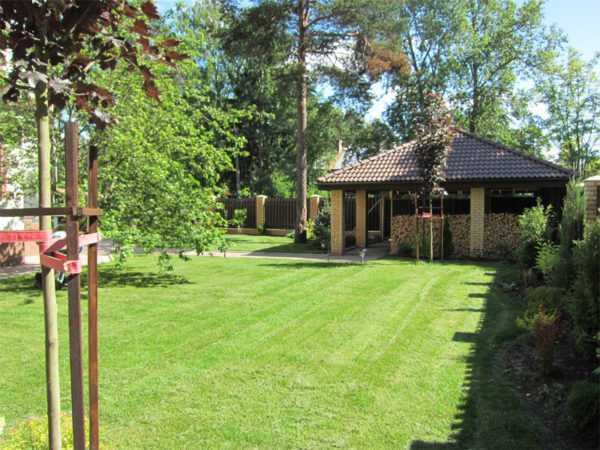

Сухо, красиво и чисто – результат дренирования.

Основные задачи поверхностной системы: отведение воды, стекающей с крыши, с замощенных площадей (дорожек, площадок, парковок и т.д.), а также влаги, собирающейся на газонах и в саду.

Для этого используется два типа дренажа:

1. Локальный (точечный) – предназначен для сбора и отведения воды в отдельных местах её наибольшего скопления. Это могут быть водостоки с крыш, приямки около дверей, места под кранами для полива растений и прочие подобные точки. Представляет собой трапы, водоприемники, отводы и т.д.

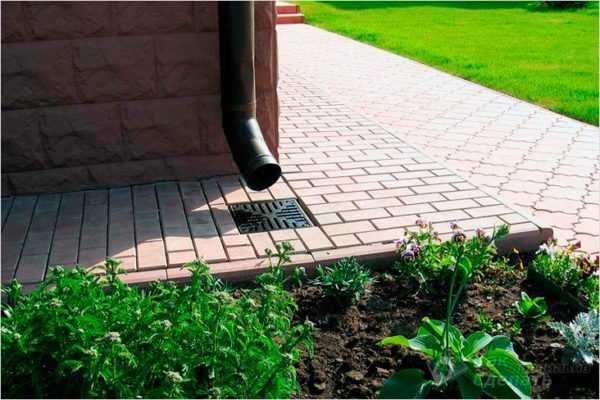

Локальный водосборный трап под водосточной трубой.

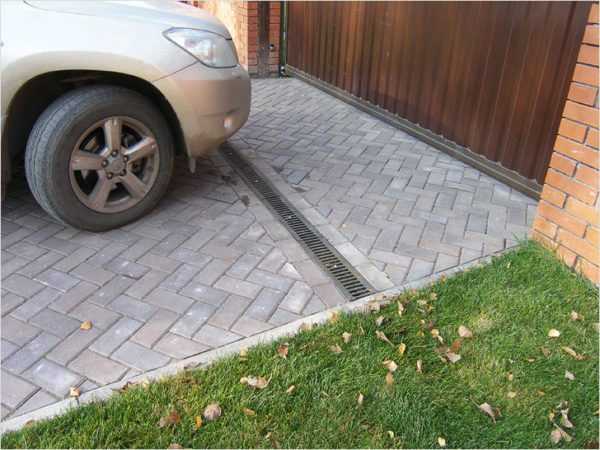

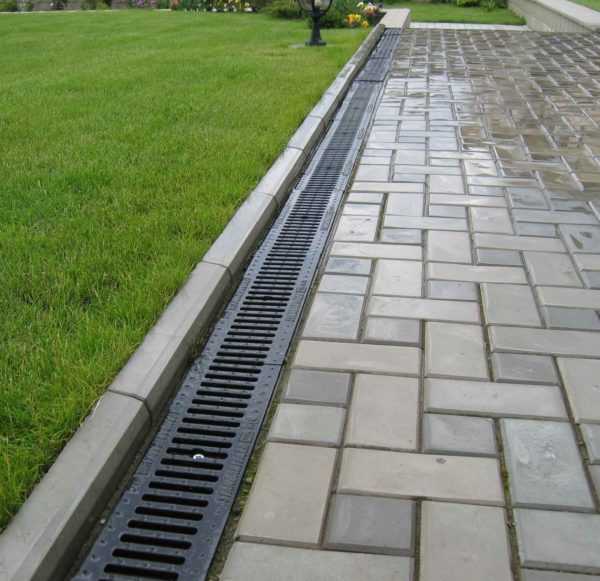

2. Линейный – предназначен для сбора воды с больших площадей, таких как дорожки, парковки, крыши строений, газоны и т.д. Представляет собой систему мелкозаглубленных каналов, закрытых декоративными решетками из металла. Сами каналы могут быть пластиковыми, бетонными, металлическими или полимербетонными.

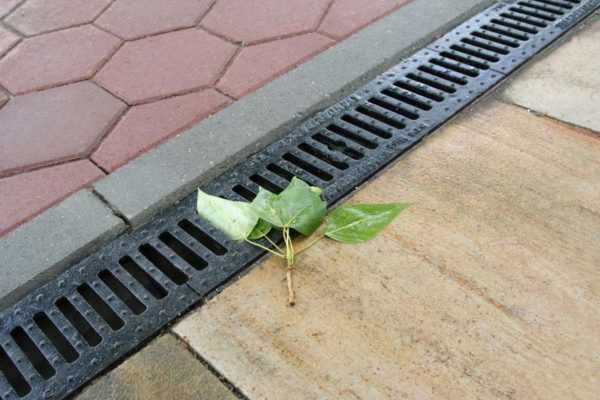

Решетка защищает крупного от мусора.

Для максимальной эффективности следует организовать работу обоих типов дренажа. Линейный дренаж через отводы соединяют с ливневой канализацией, точнее сказать, отводят в тот же коллектор, что и ливневку.

Система линейного дренажа и ливневой канализации.

В местах, где планируется проезд тяжелого автотранспорта, дренажные каналы выполняют из бетона или металла. Хотя по правилам технологии основную нагрузку принимает на себя закрывающая декоративная решетка.

На фото — бетонные водоотводные лотки.

Если делать современную и эффективную водоотводную систему для нашего климата, инструкция для расчета будет достаточно сложной.

Цена работ и материалов тоже способна нанести ощутимый удар по бюджету. Зато в результате ваши дети вырастут в чистоте, а вас самих будет всегда тянуть домой, в это царство красоты и уюта!

Вывод

Я рассказал о видах, функциях и особенностях дренажа, чтобы вы смогли решить, браться за его реализацию своими руками или нанимать профессионалов.

Видео в этой статье поможет вам окончательно разобраться в этой непростой теме. Кроме того, есть возможность задать вопросы в комментариях – буду рад помочь.

kanalizaciya-expert.ru

ДРЕНАЖНЫЕ ВОДЫ — это… Что такое ДРЕНАЖНЫЕ ВОДЫ?



ДРЕНАЖНЫЕ ВОДЫ

Вода, собираемая дренажными сооружениями и сбрасываемая в водные объекты

Словарь бизнес-терминов. Академик.ру. 2001.

• ДЕМОГРАФИЧЕСКИЙ ВЗРЫВ
• ЕМЕП

Смотреть что такое «ДРЕНАЖНЫЕ ВОДЫ» в других словарях:

• дренажные воды — Поверхностные и подземные воды, собираемые и отводимые с данной территории и сбрасываемые в водные объекты …   Словарь по географии

• ДРЕНАЖНЫЕ ВОДЫ — вода, собираемая дренажными сооружениями и сбрасываемая в водные объекты ( Водный Кодекс Российской Федерации ) EdwART. Термины и определения по охране окружающей среды, природопользованию и экологической безопасности. Словарь, 2010 …   Экологический словарь

• ДРЕНАЖНЫЕ ВОДЫ — в водном законодательстве РФ вода, собираемая дренажными сооружениями и сбрасываемая в водные объекты …   Юридическая энциклопедия

• ДРЕНАЖНЫЕ ВОДЫ — воды, собираемые дренажными сооружениями …   Словарь по гидрогеологии и инженерной геологии

• Дренажные воды — вода, собираемая дренажными сооружениями и сбрасываемая в водные объекты. Водный кодекс Российской Федерации от 16.11.95 N 167 ФЗ, ст.1 …   Словарь юридических понятий

• Коллекторно-дренажные воды — В практике сооружениями для отвода дренажных вод являются коллектора, непосредственно отводящие профильтровавшиеся и подземные воды в водные объекты и собственно дрены, собирающие эти воды. Отсюда складывается понятие коллекторно дренажные воды …   Официальная терминология

• ВОДЫ ДРЕНАЖНЫЕ — ДРЕНАЖНЫЕ ВОДЫ. ВОДЫ НЕЙТРАЛЬНЫЕ НЕЙТРАЛЬНЫЕ ВОДЫ …   Юридическая энциклопедия

• Воды дренажные — 13) дренажные воды воды, отвод которых осуществляется дренажными сооружениями для сброса в водные объекты;… Источник: Водный кодекс Российской Федерации от 03.06.2006 N 74 ФЗ (ред. от 25.06.2012) …   Официальная терминология

• Воды централизованной системы водоотведения сточные — 23) сточные воды централизованной системы водоотведения (далее сточные воды) принимаемые от абонентов в централизованные системы водоотведения воды, а также дождевые, талые, инфильтрационные, поливомоечные, дренажные воды, если централизованная… …   Официальная терминология

• ДРЕНАЖНЫЕ УСТРОЙСТВА — открытые или закрытые канавы, траншеи, трубы, штольни, заполненные водопропускающим материалом (крупный щебень, фашины и т. п.), или полые, собирающие в теле земляного полотна и отводящие от него грунтовую воду. На дно подземных Д. у. обычно… …   Технический железнодорожный словарь

dic.academic.ru

Что такое дренаж участка: как сделать своими руками

Добавить в закладки Версия для печати

Для организации полива на участке, отвода воды или обеспечения правильного распределения влаги по двору применяются различные конструкции и водосточные системы. Что такое дренаж и его подробное устройство знает практически каждый владелец частного дома, но все же это довольно обширная тема для обсуждения.

Общая информация

Дренаж – это система естественного, комбинированного или принудительного отвода воды с земельного участка. Дренажные системы используются в мелиорации с целью повышения качества почвы и обеспечения долговечности строения.

Фото – схема

Дренаж конструктивно состоит из:

1. Труб;
2. Скважин;
3. Септика.

Трубы или дрены могут быть изготовлены из самых разных материалов. Наибольшую популярность получили пластиковые отводы за счет своей доступности и простоты монтажа. Но многие землевладельцы предпочитают работать подручными средствами. Например, организовывать стоки при помощи бутылок, строительного мусора, хвороста и т. д.

Скважины представлены в виде классической системы ручного отвода влаги. Они могут устанавливаться отдельно от системы, на трубах или в колодцах.

Коллекторный колодец – это очень важная часть дренажа, в неё может устанавливаться специальная техника для откачки влаги, что повышает эффективность работы всей системы. Для установки колодцев могут использоваться гофрированные пластиковые трубы, бетонные кольца, кирпичные строения. По конструкции септики бывают:

1. Открытые;
2. Закрытые.

Первые не имеют дна, они не накапливают влагу, а просто выводят её в более глубокий слой грунта, переводя в подземные грунтовые воды. Проектирование закрытых септиков выполняется на участках с недостаточным поливом. За счет накопления сточной, талой, дождевой жидкости они могут применяться для искусственного орошения растений.

Дренаж используется для цветов в горшке, растений на открытой почве, в теплицах, домах без придомового участка, на полях. Также существует понятие дренажа в медицине, технике и т. д.

Фото – принцип работы

Виды

Классификация системы осуществляется по принципиальной конструкции и принципу работы. По применению существуют такие виды дренажей:

1. Пластовый:
2. Пристенный;
3. Кольцевой.

Пластовой устанавливается в фундаменте здания, наиболее часто используется для осушения подвала. В основном его целесообразно использовать только на очень болотистых почвах или в условиях строительства на озере. Но сейчас многие хозяева перестраховываются и укладывают трубы по такой системе даже в средней полосе России, где поблизости нет водоемов.

Фото – расположение труб

Пристенный дренаж устанавливается за наружной стеной вокруг дома, что позволяет организовать отвод воды непосредственно от фундамента, такое устройство используется практически везде. Его можно организовать на даче, в условиях городской жизни или вокруг загородного дома. Ключевой особенностью является возможность установки системы на грунте как с низким, так и с высоким сопротивлением влаге.

Фото – пристенная комбинированная система

Поверхностный кольцевой дренаж является аналогом пластового, за исключением того, что он устанавливается прямо вокруг основания осушаемого объекта, а не в самом фундаменте. Такой прифундаментный отвод считается максимально приближенным к естественному, кроме того, отличается простотой монтажа. Благодаря этому он получили широкое распространение среди профессиональных строителей и домашних мастеров.

По конструкции дрены могут быть:

1. Вертикальные;
2. Горизонтальные;
3. Комбинированные.

Вертикальный дренаж – это методика отвода воды при помощи точечного способа. В определенных местах участка (в самых низких точках) установлен специальные скважины, которые позволяют откачивать воду. Иногда они соединяются в единую систему, из которой лишняя жидкость выводится в септики иди колодцы. Это позволяет использовать её для полива или просто отводить с участка без траты дополнительных средств и времени.

Горизонтальный дренаж чаще всего можно встретить на глинистых почвах, он максимально естественно защищает от грунтовых вод растения и строения участка, что позволяет обустраивать его в любых регионах. Может быть открытого и закрытого типа. В первом случае можно оформить дренажные трубы как небольшие водоемы, из которых лишняя влага выводится в септические колодцы, во втором же дрены расположены под землей. Горизонтальную систему еще называют ливневка из-за её схожести с естественными процессами отвода влаги.

Фото – вид ливневки

Комбинированный отвод применяется на участках с высоким уровнем влажности. Здесь используются колодцы, вертикальные скважины и горизонтальные дрены, которые соединены в единую сточную систему. Схема максимально эффективная как для бытовой, таки для промышленной мелиорации и правильного распределения влаги по земле.

Видео: дренаж участка

Монтаж

Проектирование системы выполняется строго по СНиП. Изготовление возможно своими руками, работа довольно легкая, если знать все правила.

Фото – принципиальная конструкция

Пошаговая инструкция, как сделать дренаж своими руками и что для того нужно:

1. Создается план. На схеме указывается размер дренов, их расположение, количество и размер септиков. На этом тапе нужно рассчитать диаметр труб и угол их наклона;
2. Выкапываются траншеи. В зависимости от типа выбранной системы они могут быть рассчитаны для наземного или подземного отвода;
3. Дно ям уплотняется. Многослойная подушка необходима для дополнительного отвода влаги. Для её создания может использоваться щебень, песок, камни. Рекомендуется придерживаться простого правила: на дно укладывается материал с наименьшей фракцией, на поверхность с наибольшей;
4. После устанавливаются трубы или конструкции, которые их заменяют;
5. Все засыпается, при необходимости декорируется под ландшафтный дизайн.

Фото – виды

За дренажной системой требуется постоянный уход, т. к. она засоряется от интенсивного использования и от этого ухудшается её эффективность. Периодически прочищайте дрены, септики, скважины. Устраняйте из них ил и твердые частицы, которые могут повредить целостность конструкции.

www.kanalizaciya-stroy.ru

Дренаж участка с высоким уровнем вод: как сделать своими руками

Глубинный дренаж

Дренаж участка своими руками на глинистых почвах лучше всего выполнять сразу до проведения других работ, потому что его устройство связано с производством большого объема земляных процедур, которые на завершающих этапах строительства могут нарушить благоустроенную территорию. Кроме того, привлечение специалистов для выполнения этих работ потребует финансовых затрат. Но не делать дренажную систему на участке тоже нельзя, поэтому владельцы загородных территорий задаются вопросом, как сделать дренаж на участке своими руками.

Необходимость устройства системы водоотведения

Дренаж – это система, обеспечивающая осушение воды и не допускающая ее скопление на благоустраиваемом участке. Он необходим, чтобы после выпадения атмосферных осадков и в период весенней оттепели участок не затапливало, и фундамент не разрушался под действием этой воды. Дренажная система своими руками выполняется достаточно просто, если понять, для чего она нужна:

• Вода в районе подошвы фундамента может содействовать подвижкам грунтов и фундаментов, а при промерзании грунта также возможно их выпучивание и выдавливание. Эти процессы особенно свойственны глинистым почвам. Дренаж препятствует возникновению этих процессов.
• Дренажная система не позволяет воде проникать в подвальные помещения, что предотвратит образование плесени и грибка на несущих конструкциях стен и фундамента. Также качественно выполненный дренаж защитит строительные материалы от агрессивного воздействия атмосферных осадков и грунтовых вод.
• При наличии высоких грунтовых вод дренажная система отведет их от септика и не допустит его выдавливания.
• Дренаж на садовом участке предотвращает застаивание воды, что в свою очередь защитит от переувлажнения грунта.
• Совместная работа кровельной системы отвода воды и дренажа обеспечивает быстрое отведение излишек и не позволяет им воздействовать на подземные строительные конструкции.
• Качественная система отведения воды с участка позволяет создать благоприятные условия для выращивания различных плодово-ягодных культур.
• На наклонных территориях открытый дренаж позволяет предотвратить вымывание грунта.

Продуманная и качественно выполненная система водоотведения предотвращает образование луж на тропинках, площадках и тротуарах. Пребывание людей на участках с дренажной системой является более комфортным и уютным по сравнению с территориями, не оборудованными организованной системой водоотведения.

Дренажная система возле дома

Подготовка

Необходимость устройства дренажа на конкретной территории и способ, как правильно сделать дренаж участка, определяется проектным решением после обследования и проведения геодезических и проектно-изыскательных работ. В ходе выполнения этих процедур получают данные, на основании которых определяется необходимость устройства принудительного водоотведения и схема дренажа участка:

• Геодезическая съемка с указанием границ и кадастрового номера участка, на котором планируется выполнять строительные работы.
• Вид рельефа обследуемой территории. Очень важно знать о наличии уклонов, определяющих направление водяных потоков и возвышенностей, препятствующих их удалению с участка.
• Свойства материалов и пород, послойно залегающих под участком. Для их установления выполняются работы по извлечению образцов грунта на разных глубинах. В лабораторных условиях экспериментальные образцы изучают и определяют их характеристики.
• Физико — механические характеристики грунтов, определяющие их несущую способность.
• Глубина залегания грунтовых вод, если они имеются под исследуемым участком.
• Наличие пучинистых оснований и способность грунтов к набуханию и просадкам.

На основании полученных в результате исследовательских и изыскательских работ данных формируются исходные значения для проектирования фундамента, определения количества материалов, рекомендации по устройству системы водоотведения и информацию о том, как правильно сделать дренаж на участке.

Условия самостоятельного устройства дренажа

Дренажная система

В определенных случаях выполнение дренажа считается обязательным даже без выполнения сложных топографических, геологических и проектно-изыскательских работ. Это определяется наличием следующих условий:

• Ровный участок, отвод воды с которого естественным путем невозможен, где не справится открытый дренаж.
• Низменная территория, с которой вода не только не уходит, но и прибывает с более высоких соседних участков.
• Участок с сильным уклоном, поскольку он препятствует вымыванию грунта.
• На участках с глинистыми грунтами, которые препятствуют просачиванию в нижние слои основания, вода может скапливаться и застаиваться после выпадения осадков и таяния снега.
• Высокий уровень грунтовых вод, расположенный выше 1 м от поверхности земли.
• Строения на участке имеют фундаменты глубокого заложения.

Во всех перечисленных случаях устройство дренажной системы считается обязательным условием, при котором можно застраивать рассматриваемый участок.

Чтобы понять, как сделать дренаж участка своими руками, нужно рассмотреть его разновидности.

Виды дренажных систем

Существует большое количество дренажных систем применяемых для отвода воды с поверхности территории и от фундаментов зданий и сооружений. Самыми простыми и достаточно эффективными являются поверхностный и глубинный дренаж.

• Поверхностный дренаж предназначен в основном для отвода поверхностных вод, образовавшихся в результате атмосферных осадков, таяния снега или при мойке машин, механизмов или садовых дорожек.
• Глубинный дренаж предназначен для понижения уровня грунтовых вод. Этот дренаж выполняется на участках с высоким уровнем подземных вод.

Как сделать дренажную яму и выполнить обустройство дренажной канавы, которые являются простейшими вариантами выполнения дренажа на садовом участке своими руками можно понять, рассмотрев основные виды систем дренажа на участке.

Поверхностный дренаж

Поверхностный дренаж и его устройство

Поверхностный дренаж участка своими руками выполняется вокруг зданий и сооружений, вокруг площадок и в местах выезда с территории или из гаража. Эта система водоотведения проста в устройстве и эксплуатации и достаточно эффективна. Разделяется она на 2 вида:

• Точечный дренаж предназначен для отведения воды с конкретного места. Еще его называют локальным дренажом. В основном он размещается под кровельным водостоком, в приямке на выезде из гаража или с участка.
• Линейный дренаж используется для удаления воды с определенной площади и состоит из системы водоприемных лотков, каналов и трубопроводов.

Наиболее приемлемым считается совместное применение точечного и линейного дренажа, что обеспечивает организованное отведение поверхностных вод с территории участка.

Устройство дренажной системы

Для устройства поверхностного дренажа необходимо строго и последовательно выполнять следующие рекомендации:

• Производится отрывка траншей глубиной примерно 50 см. Стенки траншеи выполняют под уклоном, чтобы вода по ним могла стекать внутрь канавы.
• Все траншеи соединяются в одну, из которой осуществляется сброс воды в колодец.
• Далее, выполненные канавы засыпают щебнем, который обеспечивает дренирование воды.

Другие способы устройства поверхностного дренажа предусматривают монтаж в траншеи водоотводящих лотков, которые покрывают решетками или в простейшем выполнении оставляют открытыми.

Глубинный дренаж

Глубинный дренаж участка своими руками выполняется из специальных труб, расположенных в местах, где нужно понизить уровень грунтовых вод или отвести их от фундамента или участка. При устройстве дренажа на участке своими руками для обеспечения организованного и качественного водоотведения необходимо соблюдать следующие технологические требования:

• Дренажную систему выполняют ниже отметки границы фундамента.
• При укладке дренажных труб выдерживается уклон, совпадающий с уклоном поверхности участка, то есть вода должна уходить от высшей точки к нижней, особенно когда выполняется дренаж на глинистых почвах.
• Уклон задается от 1 до 5 см. Небольшой уклон позволяет воде уходить, но может вызвать заиливание трубопроводов. Даже дренажная канава на даче должна быть выполнена с заданным расчетным уклоном.
• Для осмотра и очистки системы отведения воды, которые необходимо проводить с определенной периодичность, обычно это выполняется в начале весны и конце осени, устраиваются колодцы.
• Для обеспечения водоотведения применяется укладка дренирующих труб на определенном расстоянии.

Трубы для дренажной системы

Когда нет возможности вывести воду за пределы разрабатываемой территории, устройство дренажа на участке своими руками производится с установкой водопоглатительных колодцев или выполнением дренажной ямы, которые отводят воду в нижележащие слои.

Как делать дренаж с устройством уклона в зависимости от вида грунта, можно понять при рассмотрении таблицы со следующими рекомендациями:

№	Виды грунтов	Уклон труб, см
1	Глина	2-3
2	Суглинки	2-3
3	Супеси	3
4	Песок	4

Для правильного устройства системы водоотведения, способной обеспечить отвод воды с участка, необходимо сделать проект дренажной системы, расчет показателей которого должны выполнить специалисты.

Устройство глубинной дренажной системы

Устройство глубинного дренажа

Выполнение заглубленной дренажной системы считается наиболее сложным вариантом обеспечения водоотведения. Но при хорошей подготовке и соблюдении технологической последовательности этот вид дренажа может быть выполнен самостоятельно:

• Вычерчивается схема дренажа и по ней отрываются траншеи с уклоном к месту планируемого сбора или сброса воды.
• По дну траншей устраивается щебеночная подложка толщиной 10-15 см.
• Укладывается геотекстиль (внахлест на стены траншеи) и гофрированная дренажная труба.
• Засыпается щебнем и оборачивается геотекстилем.
• Далее траншея заполняется песком и землей.

Засыпку траншеи нужно выполнить несколько выше земли, поскольку по истечении определенного времени она осядет.

Осушение участков, дренаж на котором планируется делать с минимальными финансовыми затратами, можно выполнить при организации правильного стока воды. Если же уклон отсутствует, то отведение воды как на глинистом участке, так и территории с другими грунтами поможет организовать простейшая дренажная канава для стока воды.

kakfundament.ru

дренажная вода — это… Что такое дренажная вода?



дренажная вода

drainage water

Большой англо-русский и русско-английский словарь. 2001.

• дренажировать
• дренажная выработка

Смотреть что такое «дренажная вода» в других словарях:

• дренажная вода при осушении земель — Вода, поступившая в результате осушения земель в осушительную сеть [ГОСТ 26967 86] Тематики мелиорация Обобщающие термины осушительная мелиорация …   Справочник технического переводчика

• Дренажная вода при осушении земель — 72. Дренажная вода при осушении земель Вода, поступившая в результате осушения земель в осушительную сеть Источник: ГОСТ 26967 86: Гидромелиорация. Термины и определения оригинал документа 3.2 дренажная вода при осушении земель : Вода,… …   Словарь-справочник терминов нормативно-технической документации

• ВОДА ДРЕНАЖНАЯ — поверхностная или подземная вода, собираемая дренажным сооружением и отводимая им в др. место. Существуют дренажные сооружения поверхностные и подземные. Геологический словарь: в 2 х томах. М.: Недра. Под редакцией К. Н. Паффенгольца и др.. 1978 …   Геологическая энциклопедия

• Дренажная труба — Дренажные трубы, или дрены  основа системы глубинного дренажа, выполняют функцию водоприема и водоотведения, необходимого для осушения местности. Содержание 1 Назначение 2 Разновидности …   Википедия

• Канализация — (техн.). Необходимость искусственных устройств для быстрого удаления нечистот из больших населенных мест сознана была уже в древности. Вавилон, Карфаген, Иерусалим и многие города Египта снабжены были водостоками. По Лайарду, в Вавилоне… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

• ГОСТ 26967-86: Гидромелиорация. Термины и определения — Терминология ГОСТ 26967 86: Гидромелиорация. Термины и определения оригинал документа: 19. Аэрозольное орошение Орошение мельчайшими каплями воды для регулирования температуры и влажности приземного слоя атмосферы Определения термина из разных… …   Словарь-справочник терминов нормативно-технической документации

• ОБЕЗВОЖИВАНИЕ И ОБЕССОЛИВАНИЕ НЕФТИ — подготовка нефти к переработке путем удаления из нее воды, минер. солей и мех. примесей. При добыче нефти неизбежный ее спутник пластовая вода (от < 1 до 80 90% по массе), к рая, диспергируясь в нефти, образует с ней эмульсии типа вода в нефти …   Химическая энциклопедия

• СТО НОСТРОЙ 2.33.21-2011: Мелиоративные системы и сооружения. Часть 2. Осушительные системы. Общие требования по проектированию и строительству — Терминология СТО НОСТРОЙ 2.33.21 2011: Мелиоративные системы и сооружения. Часть 2. Осушительные системы. Общие требования по проектированию и строительству: 3.1 водоприемник гидромелиоративной сети : Водоток, водоем, понижение рельефа местности… …   Словарь-справочник терминов нормативно-технической документации

• Анализ воды — Анализ воды  метод исследования свойств и качеств воды. Применяется для определения количества различных веществ в составе воды, находящейся в контакте с человеком в промышленных и бытовых целях, либо в научных. Содержание 1 Типы воды для… …   Википедия

• Дренаж — Дренажная труба и дренажная канава Дренаж (фр. drainage)  естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники,… …   Википедия

• ДРЕНАЖ — ДРЕНАЖ, дренирование, осушение заболоченных площадей посредством подземных канав, заполненных камнем, фашинником или хворостом, наряду с осушением открытыми надземными канавами; был известен еще в глубокой древности и применялся с целью сделать… …   Большая медицинская энциклопедия

dic.academic.ru
