Устройство дренажной канавы на участке, ее глубина и укрепление

Не всем суждено стать владельцем приусадебного участка на ровной, открытой и вместе с тем сухой местности. Участки с высоким уровнем залегания грунтовых вод, с угрозой подтопления не очень удобны для освоения, но не повод для огорчений. Устройство дренажной канавы или целой системы отвода грунтовых вод поможет избавиться от этой проблемы.

Устройство дренажной канавы вокруг дома Вернуться к оглавлению

Содержание материала

Что такое дренаж и зачем он нужен

Дренаж — процесс осушения почвы на болотистых местностях, вывод излишков воды из грунта. Еще так называют систему труб, траншей, колодцев, смонтированных для этих целей. Зачем он нужен?

  • Самая безобидная проблема излишка воды на даче — это постоянно хлюпающая под ногами жидкость, и лужи по всей территории. Это явление просто неприятное;
  • Отрицательное влияние на урожай — это уже проблема серьезнее. На постоянно заболоченных местностях собрать хороший урожай так же нереально, как и на пересушенном песке;
  • Близость грунтовых вод не дает возможности сделать хороший погреб на территории или подвал под домом;
  • Но самая большая опасность грозит дому и прочим строениям на участке. В период осенних дождей или весеннего таяния снега, почва пропитывается влагой, а при заморозках становится пучинистой, увеличивается в объеме. Различные варианты формы и конструкции дренажной канавы

    Фундаменты зданий, заборов, тротуары подвергаются опасности разрушения;

  • На территориях, расположенных на склонах, ливневые потоки смывают поверхностный плодоносный слой грунта. Если такой участок не укрепить, то разрушения впоследствии грозят и дому.

Дренажные системы — это разумное инженерное решение, которое позволяет избавиться от проблемы грунтовых вод на приусадебном участке. Обычно территории садоводческих кооперативов и поселков с индивидуальной застройкой защищают от подтоплений дренажной канавой, в которой проложена труба, с возможностью отведения собранной воды в более низкое место.

Соорудить защитные сооружения на даче своими руками вполне возможно, но необходимо это сделать до начала благоустройства. Дренажная канава, труба, колодец, водоотвод — эти элементы создают систему осушения на участке.

Установка колодца для устройства дренажа на участке

Чтобы их укрепить, понадобится большое количество земляных работ как своими руками, так, возможно, и с применением спецтехники.

Вернуться к оглавлению

Виды дренажа на дачном участке

Система отведения воды на даче — это сеть труб и каналов, соединенных между собой, которые устроены так, чтобы максимально удобным образом собрать и вывести излишки воды от строений, двора, огорода и тем самым укрепить эти объекты. Если дренаж сделать правильно, то поверхностные воды никоим образом не смогут навредить фундаменту, исчезнет возможность появления плесени и грибков.

Перед началом работ по благоустройству на участке, необходимо определить степень угрозы затопления, свои возможности и выбрать, необходимую и максимально подходящую для этого случая дренажную систему.

Открытый или поверхностный дренаж

Самая простая для работ своими руками система.

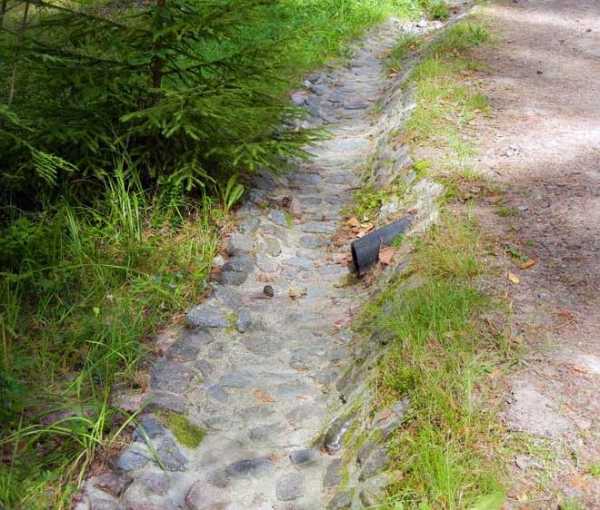

Конструкция открытой дренажной канавы из гранитных булыжников

Масштабные земляные работы здесь не требуются, достаточно выкопанных по территории канав, в которые сливает свою воду ливневая труба, стекают дождевые потоки, излишки полива.

Система глубинного дренажа

Более сложный вариант, который нужен на участке с высоким уровнем грунтовых вод, расположенных в низинах, а также не будет лишним на глинистых и суглинистых территориях. Основу такого дренажа составляет дрена — труба, которая уложена в траншею на определенной глубине. Траншея ведет к водосборному колодцу или коллекторной трубе большего диаметра.

Вертикальный дренаж

Это сооружение в виде нескольких колодцев, расположенных вокруг здания. Вода, собранная в них, выкачивается насосом. Для того чтобы сделать такую систему дренажа, нужны инженерные расчеты, составление проекта.

Схема для монтажа вертикальных дренажных скважин

Лучевая система

Сложный вид гидромелиоративных сооружений. Состоит из труб и колодцев. Строится в основном на больших территориях или на участке промышленного назначения.

Вернуться к оглавлению

Устройство открытого дренажа

Самый простой вариант водоотвода на даче — открытые дренажные системы. Они подразделяются на два вида: точечные и линейные. Точечные представляют собой дождеприемники, которые фиксируют в местах, где заканчивается водосточная труба.

Такие дождеприемники обычно укомплектовываются решетками для сбора мусора. Линейный вариант открытого дренажа представляет дренажная канава.

Самые простые дренажные системы сделать своими руками несложно. Искусством создания инженерных коммуникаций владели еще древние римляне. Вариант римского дренажа используется в некоторых хозяйствах и поныне. Древние инженеры придумали укрепить стоки пучками толстых прутьев, которые предотвращали осыпание.

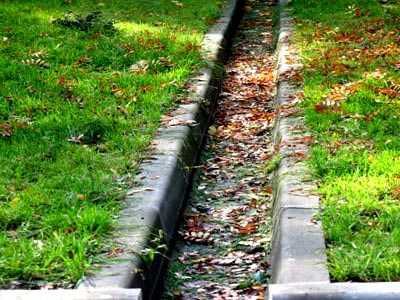

Вариант устройства открытой дренажной канавы

Сделать такое простое укрепление своими руками просто, труба здесь не понадобится, а прослужить оно может лет 15.
Этапы создания дренажной траншеи на участке:

  1. Подготовить необходимые инструменты: лопату, тачку, если нужно, кирку. Конечно, копать легче экскаватором, чем своими руками, но это в том случае, если нужна глубокая траншея.
  2. Без каналов и траншей вода с участка стекает беспорядочно, но так кажется только на первый взгляд. Безусловно, потоки бегут по наклону. Поэтому следующий шаг — проанализировать путь дождевых потоков и определить место сбора воды. Это может быть находящийся рядом пруд, река, озеро, ручей. Если ничего такого поблизости не наблюдается, придется соорудить своими руками сливной колодец или яму. Определение направления стока воды — очень важный момент.
  3. Для поверхностного линейного дренажа труба нужна не всегда. Можно просто выкопать канаву около метра глубиной, стенки скосить под углом 20–30о и укрепить их. Для укрепления траншеи иногда используют старые автомобильные шины. Для этой цели покрышки разрезают на несколько фрагментов, потом каждый фрагмент — вдоль. Эти резиновые части укладывают на дно траншеи.
  4. Сверху можно присыпать щебнем, гравием или песком.
  5. Декоративность сточной канаве придадут выложенные по дну и стенкам камни. Верхние края можно засадить цветами или невысокими кустарниками: их корни, прорастая, закрепят края траншеи. Для безопасности жильцов, особенно детей, траншею по длине лучше оградить невысокой оградой (живая изгородь — как вариант).
  6. Такую траншею ежегодно нужно прочищать от опавшей листвы и прочего мусора.
Вернуться к оглавлению

Устройство закрытого дренажа

Закрытый, или глубинный дренаж особенно рекомендован для участков с глинистыми или суглинистыми почвами, на которых планируется разбивка сада или выращивание плодоовощных культур. Также этот вид дренажа актуален на территориях, которые располагаются в низинах, или имеют уровень грунтовых вод менее полуметра. Такой вид дренажа позволяет решить такие вопросы:

  • Защита фундаментов построек и заборов. Для этой цели уровень расположения дренажа должен быть ниже уровня закладки фундамента;
  • Предотвращение затопления подвалов и цокольных помещений;
  • Предотвращение вымывания грунта и защита растений от гниения корней;
  • Защита от сырости, плесени грибков и вредных насекомых.

Многие строительные фирмы имеют в своем штате специалистов по обустройству закрытых систем для отвода воды и выполняют эти работы по заказу клиента.

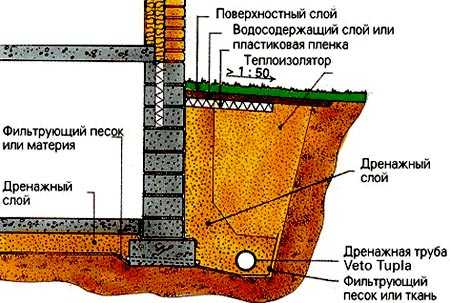

Схема устройства закрытого дренажа

В целях экономии бюджета, если позволяет время и умение делать что-либо своими руками, соорудить дренаж на своем участке можно и самостоятельно. В роли дрена используется пластиковая гофрированная или асбестоцементная труба. Первую легче резать.

  1. Подготовка канавы. Траншея на небольшой территории может быть одна, но лучше выкопать несколько канавок в виде елочки, по которым вода будет сходиться к основной трубе, а по ней к месту слива.
  2. Пластиковая труба режется без усилий обычным ножом на нужные по размеру части, в центральной трубе проделываются отверстия в местах стыков. Асбестоцементная труба требует больше стараний при нарезании и соединении, но, для умелых рук эта проблема решаема.

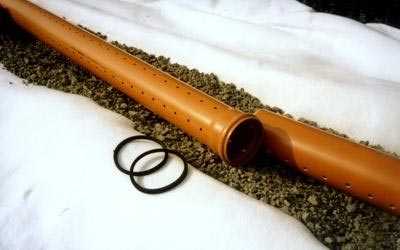

  3. На поверхности трубы проделывают отверстия, в которые и будет попадать вода.
  4. Подготовленные части трубы укладываются в траншеи, в местах соединений скрепляются соединительными кольцами нужного размера.
  5. Чтобы вместе с водой труба не наполнялась мусором, все ее части тщательно укутывают геотекстилем.
  6. Следующий шаг — канаву нужно укрепить. Для этой цели подойдет все, что будет под рукой: щебень, керамзит, отсев, мелкие камушки, песок, любой строительный мусор. Задача одна — хорошо пропускать воду. Сверху дренажную траншею засыпают слоем грунта, но не спешите этого делать, пока система не пройдет испытания временем и ливнем. Если что-то пойдет не так, можно недостатки подправить и только после этого засыпать.
Вернуться к оглавлению

Устройство дренажного колодца

Дренажный колодец — это место, куда будет стекать вода из дренажа. Он нужен в том случае, если поблизости нет открытого водоема или общей сточной канавы.

  1. Подготовка ямы для колодца. Глубину и ширину ямы каждый делает по своим потребностям.
  2. Колодцы для стока воды часто делают из бетона, но современный пластиковый вариант более легкий в установке и эксплуатации.
  3. Дно канавы, в которой будет установлен колодец, засыпают смесью песка и щебня, заливают легким слоем бетона.

    Схема конструкции дренажного колодца

  4. Устанавливаются стенки, в которых заранее проделано отверстие для сливной трубы.
  5. Труба крепится к отверстиям.
  6. Сверху монтируют люк.

В процессе эксплуатации колодец периодически осматривают и прочищают.

proekt-sam.ru

как сделать дренаж, устройство, обустройство, технология укладки

Очень часто на дачных участках в период паводка или в случае обильных затяжных дождей скапливается большое количество воды, которая стоит на поверхности и сходит очень медленно. Это говорит о том, что грунтовые воды поднялись к поверхности и впитывания в почву не происходит. В таком случае самым простым и доступным способом скорейшего осушения поверхности участка станет дренажная канава на даче.

Такой способ дренажа известен еще в стародавние времена. В то время поля страдали от размывания дождями, слой плодородной почвы мог быть смыт в считанные часы.

Система дренажных канав собирала на себя лишнюю влагу и выводила за пределы участка.

Особенно актуальна тема строительства дренажа на участке с минимальным или нулевым уклоном ландшафта. В таких местах вода будет стоять, что называется, до последнего.

А почве с выраженным уклоном уровня грунта грозит, в свою очередь, быстрое смытие плодородного слоя с участка.

Как выполнить дренаж земельного участка через систему  канав

Давайте рассмотрим, как сделать дренажные канавы на участке.

Дренажная канава

Последовательность действий:

  1. Первым делом готовится проект. Выбираете самую высокую сторону участка и с нее начинаете планировать систему дренажа участка.
    Учитывайте естественный уклон участка, если же таковой отсутствует, варьируйте глубину канавы.
  2. Нам необходимо выкопать траншею по периметру дома.
    Если участок без уклона или уклон не большой, копаем замкнутую траншею.
    Если склон выражен явно, можно ограничиться П-образным контуром, и даже Г-образным.
    На рисунке ниже показан пример дренирования участка и дома. Вариант дренажной системы с ярко выраженным уклоном рельефа

    Обозначения на рисунке: 1 – дорога, 2 – сточная канава, 3 – пешеходные дорожки, 4 – дом, 5 – Г-образная дренажная канава, 6 – дрены на земельном участке, 7 – центральная дрена.

  1. Копаем траншеи для дрен, осушающих сам участок.
    В простейшем варианте можно ограничиться просто канавой по периметру участка.
    В более эффективном варианте делаем дренаж «елочка», который собирает воду и уводит ее самотеком в центральную канаву либо за пределы участка.

Совет: если площадь участка велика, времени и сил на копку траншеи уйдет довольно много. Проще нанять экскаватор.

Стоит заметить, что дрены непосредственно на участке лучше выполнять скрытыми, т.е. под землей.

В таком случае технология укладки дренажа включает создание примерно следующей конструкции. Укладка дренажной трубы

Щебень играет роль фильтра, и его слой не должен быть менее 20 см. Такая конструкция более комфортна для перемещения по участку.

Возвращаемся к открытой форме дренажа. Как произвести обустройство дренажной канавы?

Дренажная канава имеет следующие характеристики:

  1. Ширина канавы примерно 50 см.
  2. Глубина – 70 см.
  3. Уклон стенок равен 30 градусам.
  4. Уклон самой канавы должен составлять около сантиметра на метр длины.
  5. Необходимо удалить на пути  следования воды по канаве кустарник и деревья, иначе канава быстро забьется.
  6. Дно канавы и стенки выполняют максимально герметично, чтобы вода не впитывалась в грунт, а уходила.
  7. Периодически чистите канавы от мусора, иначе дренаж перестанет работать.

В последнее время владельцы частных домов с участками имеют возможность закрывать открытые дренажные и ливневые канавы специальными решетками.

Как сделать дренаж из таких комплектующих? Проще не бывает.

Декоративные решетки для канавы

Ведь производители выпускают полный ассортимент изделий для удобного монтажа ливневой и дренажной канализации.

Можно просто воспользоваться уже готовыми наборами изделий, и получится не только быстро, но и красиво.

А на поворотах не забываем ставить специальные пескоулавители.

Они служат для осаждения на дне твердых частичек, находящихся в воде, чтобы они не забивали труднодоступные участки дренажной системы.

Не забывайте их периодически вычищать, иначе песок осядет на всех возможных поверхностях, что затруднит водоток.

Так как сделать дренажную канаву просто из таких комплектующих, все больше владельцев участков пользуются именно ими. Пескоулавитель

Вся фабричная продукция выполняется из бетона либо пластика. Бывают лотки с отверстиями по бокам специально для сбора воды из грунта.

Совет: очень важно учесть нагрузку на решетки, закрывающие лотки.

Если сверху будет просто вес человека, это одно, а если по решетке регулярно будут ездить грузовики – это совсем другое дело.

Производители выпускают изделия различных классов стойкости, просто задайте продавцу такой вопрос.

Немаловажно заранее определить, куда будет стекать вода с участка.

Обычно возводят в пределах участка миниводоем, или колодец, в котором вода скапливается для последующего использования.

Как сделать дренажный колодец для сбора воды? Очень просто.

Подойдет любая пластиковая емкость или бетонный колодец. Любой материал, который не боится коррозии. Пример представлен на рисунке ниже.

Дренажный коллекторный колодец

При грамотном и продуманном подходе дренажная система для частного дома получается не просто функциональной, но и эстетичной.

Отличное решение открытого дренажа (фрагмент)

Как видите, вопрос дренирования дачного участка не такой уж загадочный, не боги горшки обжигают.

Устройство дренажа на даче можно поручить профессионалам, если Вы не уверены, что сможете все учесть. В таком случае у Вас уже будет возможность проконтролировать качество выполненной работы, ведь теперь Вы многое знаете о прокладке дренажа.

kanalizaciyadoma.ru

Дренажная канава вдоль забора, дороги своими руками

Дренажная канава – один из самых надежных и апробированных методов осушения почвы. Относится к открытой почвоосущительной системе. Излишки воды транспортируются в специальные колодцы или естественные водоемы.

Водоотводная канава удобна для дач, садовых и огородных участков индивидуальных хозяйств, когда владельцы не видят необходимости прокладывать закрытые трубные канализации и дренажи. Эффективно снижает уровень грунтовых вод в глинистых и заболоченных почвах. Используется на низинных и равнинных участках, а также на пологих склонах при угле наклона не более 7%.

При решении вопроса о том, как сделать дренажную канаву, следует принимать во внимание, что это наиболее легко доступный вариант водорегулирующей конструкции. Она легко обустраивается своими руками, не требует высокой квалификации, дорогостоящих материалов, привлечения специальной техники и оборудования

Дренажные канавы имеют недостатки. К ним относятся: небольшой срок службы, необходимость регулярного ремонта ввиду размыва боковых откосов и засорения траншеи. Есть сложности с архитектурным и декоративным оформлением и созданием художественного ландшафта. Кроме того, открытый водовод обладает более низким КПД в сравнении с другими дренами.

Устройство дренажных канав

Ширина и глубина водоотводных канав не регламентируются строительными нормами и правилами. При обустройстве дренажной конструкции своими руками ее размеры определяются эмпирическим путем, исходя из условий обводненности участка. Обычный вариант – глубина от 60 до 80 см, ширина порядка 50 — 70 см. Для минимизации осыпания стенок траншеи они скашиваются под углом 25 – 30 0С. Грунт в канаве трамбуется, дно отсыпается 30 миллиметровым слоем песка, мелкого щебня или опилок.

Количество дренов на объекте зависит от степени его подтопления в дождливую погоду, при таянии снегов, глубины залегания почвенных вод. Если почвы суглинистые, водоотводящие траншеи прокладываются по всему участку. При наклонном рельефе — роются поперек склона. Вода по ним поступает в боковые стоки и оттуда в водосборник. Для болотистой местности наибольший осушительный эффект достигается, если устройство дренажных канав производится с двух сторон или по всему периметру участка

При среднем уровне водного проявления канавы могут обустраиваться с одной стороны сада или огорода.

Водоотводная канава на равнинных участках должна строиться с расчетом на уклон в 5%. Максимальные размеры наклона дренажных систем строительными нормами не регламентируются. Однако Сводом правил (2012 года) для открытых канав, оборудованных полимерными лотками, допускается угол наклона до 7 промилле. Эта норма применима и для водоотводящих стоков, обустраиваемых на придорожных участках. Могут предусматриваться участки с уклоном, близким к критическим показателям, если они связаны с особенностями рельефа местности. Минимальные размеры ската составляют 2% для глинистых и 3% для песчаных почв. Однако они быстро засоряются, образуются заторы. Скорость течения воды снижается до критических отметок. Эффективность дренажа становится минимальной.

Укрепление водосточных канав

Выбор методов усиления боковых стенок и донной части дренажных канав производится с учетом результатов инженерной геологии и исследований грунтов.

Наиболее распространены:


  1. Трехмерная геосетка. Она является полимерным композитом. Материал нейтрален к агрессивным средам, прочен, не подвержен деформации. Засеянные дикорастущие растения прорастают через ячейки, образуя вкупе с сеткой плотный защитный слой. Он укрепляет откосы, не позволяя им осыпаться. Преимущество изделия обусловлено способностью обкладывать траншеи любой конфигурации. Дно засыпается щебнем, битым кирпичом, песком.
  2. Геоматы. Структурно состоят из трех слоев полипропиленовых решеток. Изделия скрепляются между собой прочными нитями из полипропилена. Растения пробивают себе путь через решетки. Корни постепенно обволакивают пластиковую базу, дополнительно укрепляя стенки канавы. Конструкция засыпается почвой. Поэтому естественный ландшафт не нарушается.
  3. Габионы. Представлены металлическими сетками с шестиугольными ячейками. Выполняют функции каркаса. После установки конструкция наполняется щебнем, галькой, бутом. Модуль сохраняет дренажные свойства стенок канавы, предохраняя их от осыпания. Габионы производятся из устойчивых к коррозии металлов (оцинкованная сталь). Срок эксплуатации около 5 лет. Наделены хорошими архитектурными и оформительскими свойствами. Позитивно воздействуют на экологическую систему. Ввиду высокой стоимости заводских товаров, потребители нередко изготавливаю изделия своими руками из прутьев диаметром 6 мм. Хорошая конструкция получается из сетки рабицы. Однако трудно решить проблему коррозии. Требуется специальное антикоррозионное покрытие.

  4. Укрепление откосов дикорастущими травами. Обсев осуществляется по всей поверхности боковых граней. Растения выбираются с глубоко проникающими корнями. Дно покрывается пропускающими воду продуктами: щебнем, мелкой галькой, бутом с песком. Толщина слоя смеси около 10 см.
  5. Дренажная канава на участке может защищаться автомобильными шинами или шифером. Они укрепляются вдоль стен на всем протяжении траншеи. Для придания им устойчивости используются камни, галька и другое строительное сырье. Конструкция бюджетная, но не прочная.
  6. Геотекстиль. Эффективны при использовании на глинистых почвах. Траншеи хорошо функционируют при уклоне не менее 4 промилле. Геоткань устанавливается по всей поверхности полотна дрена. Изделие полностью покрывается подушкой из песка, щебня, опилок. Толщина слоя должна быть более полуметра. Под проезжей частью канавы оборудуются трубами, обернутыми геотекстилем.

При укреплении стенок траншеи своими руками необходимо соблюдать условие об обязательном контакте воды с грунтом. В него она частично впитывается. По этой причине не рекомендуется дно и стенки оборудовать сплошными бетонными изделиями. В противном случае дрен будет быстро заиливаться. Чистка – трудоемкий процесс, так как протяженность траншей велика.


Сооружение дренажных систем вдоль дорог и заборов

Дренаж участков вдоль дорог (кювет) – обязательный элемент защиты покрытия. Полотно дороги не влагопроницаемо. Жидкость постепенно разрушает дорожное покрытие. При минусовой температуре лед в порах разрывает асфальт.

Дорожный водоотвод следует сооружать с уклоном более 0,02 (2 см на 1 метр длины). В непредвиденных случаях и только на отдельных участках допускается скат в 3%. Если строительство дренажной конструкции с требуемыми показателями по объективным причинам невозможно, то предусматриваются сопрягающие гидротехнические конструкции: водобойные колодцы (уступы), каналы с уклоном выше критического (быстротоки), перепады (ступени доя падения воды). Здесь применяется наклон выше 7 промилле. Минимальная скорость водотока не должна быть меньше 0,25 метров в секунду. На болотистых и глинистых участках кюветы обустраивают с обеих сторон дороги.

Следует помнить, что для дорог по насыпи без ограждений водоотводящий сток не должен иметь прямоугольную форму и глубину более 12 см. Иначе будут нарушены Указания «По обеспечению безопасности движения на автомобильных дорогах». При аварийном съезде с дороги повысится опасность опрокидывания транспортного средства.

Дренажная канава вдоль забора имеет свои особенности. При ее обустройстве своими руками предусматривается защита опоры ограждения от подмывания.

Дренажную канаву вдоль забора сооружают глубиной 20-30 см. Для насыпного грунта этот показатель превышает 50 см. Некоторые сложности возникают при развороте траншеи под прямым углом. В этом случае одна из них должна продлеваться на несколько сантиметров дальше места стыка.

Расстояние от основания забора до верхней грани дрена должно составлять от 50 — 60 см. Канавы нередко оборудуются дренажными трубами или лотками. Используются железобетонные изделия с крупными отверстиями. Сплошное бетонирование применяется лишь на коротких участках. Обычно это прохождение под дренажом коммуникаций, подземных сооружений. В остальном обустройство канав не имеет отличий от аналогичных систем в садах и огородах. Стены укрепляются сетками и дикорастущими растениями. Донная часть покрывается галькой, опилками, отсевом песка. Наклон водоотводов у заборов составляет 5%. Разрешается строить перепады и быстротоки с углом наклона от 7% и выше.

Декорирование водоотводных систем

Открытые дренажные конструкции малопривлекательны в дизайнерском отношении. Не очень хорошо они вписываются в окружающий ландшафт. Без искусственного декорирования обойтись сложно. Самый простой способ – красивое покрытие дна канавы камнями. Им можно придавать разную цветовую гамму. Эффектно смотрится мраморная крошка или специальный декоративный гравий.

Облагородить траншею можно многолетними растениями, в том числе цветочными. Нередко дрены по периметру оборудуются декоративными решетками с вьющимися травами. Они не только прикроют канаву, но и укрепят ее боковые стенки. Поскольку дренажная система предназначена для отвода «чистых», а не сточных вод, то она иногда обустраивается в виде искусственной речки (арычной системы). Здесь применимы перепады, небольшие запруды с мини водопадами или бассейны. Они могут стать важными элементами декоративного оформления ландшафта. Возле них изящно смотрится малая архитектура, особенно скульптурные фигуры людей и животных.

domcoms.ru

дренаж участка с высоким расположением грунтовых вод

Перед тем как сделать дренаж на участке своими руками, необходимо исследовать геологические условия и уровень грунтовых вод, а также получить сведения об интенсивности и объеме паводковых вод.

Игнорирование этих требований перед началом производства работ в дальнейшем может обернуться затопленным подвалом в доме, а также пагубно скажется на растениях в саду и огороде.

Гидрогеологическая обстановка на участке и необходимость устройства дренажной системы

Получить данные о геологических особенностях участка можно несколькими способами. Самый надежный и дорогой – заказать специалистам специальное исследование. В этом случае будут даны не только сведения об обстановке, но и рекомендации по типу дренажной системы, выбору благоприятного места для строительства дома и т. д.

Но получить информацию можно и в государственных органах, обратившись с соответствующим запросом. Самый простой вариант – информация от соседей, участки которых расположены в непосредственной близости.

Кроме того, простое наблюдение может также дать ответы на большое количество вопросов. Например, если участок расположен на склоне, то, скорее всего, через него будут весной идти паводковые воды, а ускорить их уход с территории поможет даже простейшая система траншей и канавок.

Обязательно потребуется сделать дренаж участка своими руками на глинистых почвах, которые отличаются слабой фильтрующей способностью. Если этим пренебречь, то даже летом, при палящем солнце, на территории могут формироваться болотистые образования. Особенно это опасно, когда уровень грунтовых вод высок.

Определить глубину их залегания тоже можно самостоятельно, просверлив скважину.

Часто этот момент сопряжен с работами по бурению скважин на воду, то есть одновременно можно решить проблему с обеспечением участка водой и получением информации о залегании грунтовых вод.

Дренажные работы на участке, видео:

Водоотводные и дренажные системы для частного дома: два основных вида

Дренажные системы представляют собой систему траншей, канавок, труб и других элементов, предназначенных для сбора и отвода грунтовых или паводковых вод. Главная функция – защита строений на участке от воздействия влаги и отвод лишней воды для исключения заболачивания почвы.

В зависимости от геологических условий и требований к системе, последняя может быть поверхностной (или открытой ) или глубинной (закрытой ).

Устройство поверхностного дренажа оправданно при наличии паводковых вод, но при низком залегании грунтовых. Глубинная дренажная система устраивается на заболоченных участках с высоким уровнем грунтовых вод, и особенно это актуально для глинистых почв.

Заниматься вопросами водоотведения и делать дренаж вокруг дома своими руками лучше всего во время планировки участка, но, если это время было упущено, а обстановка является опасной, то после составления плана-схемы системы надо приступать к работам.

Такие мероприятия позволят существенно улучшить ситуацию с водоотведением на участке и избавят от проблем с затоплением подвала или огорода.

Поверхностный дренаж на дачном участке – самый простой способ решения проблем

Если геологические условия участка являются удовлетворительными, то справиться с работами по отведению лишней воды можно самостоятельно. Для этого устраивается система из неглубоких траншей глубиной 15-30 см.

На участках, расположенных на склонах, рекомендуется располагать канавки под некоторым углом друг к другу (зигзагообразно ), в этом случае обеспечивается более эффективный водоотвод.

Этот вид дренажа имеет два варианта исполнения:

1. Линейный. В этом случае используются специальные лотки, по которым вода транспортируется к водосборнику или в естественный водоем. Простейший вариант – обычные траншеи, также относятся к данному виду.

Наиболее часто линейная система используется для отвода воды от фундамента дома или при риске размытия почвы, прежде всего, дождевыми и паводковыми водами. Незаменима для строительных объектов, расположенных в низинах, даже если на участке имеется полноценная дренажная система.


2. Другой вид открытой дренажной системы – точечная. Основным элементом являются водосборники, соединенные между собой системой канав или траншей, по которым и отводится вода.

В зависимости от условий участка часто эти два вида дренажных систем используются одновременно: на участке располагается система траншей, а в местах скопления воды – водосборники.

Для удобства и безопасности передвижения по участку лотки оборудуются решетками, которые легко можно снять для очистки системы, например, удаления листьев осенью, которые способны существенно снизить ее пропускную способность.

Глубинная (закрытая) дренажная система

Если выполняется дренаж участка с высоким уровнем грунтовых вод, то в этом случае используется глубинный вариант, для устройства которого необходимо применять специальные дренажные трубы с перфорацией и потребуется устройство дренажной подушки из щебня и песка. В этом случае предварительная подготовка схемы значительно облегчит выполнение работ и поможет избежать ошибок в расчетах.

На первом этапе подготавливаются траншеи, глубина которых определя

mirhat.ru

Как сделать дренажную канаву вдоль забора « Строим дом своими руками

Обустроить дренаж вокруг своего участка для отвода лишней влаги достаточно легко. Важно подобрать оптимальный формат, по которому будет подготовлена дренажная канава вдоль забора, и определить требуемый набор материалов и инструментов.

Содержание статьи

Для чего нужна

Проблемы, требующие решения:

  • В районах с обильным выпадением осадков вызывает проблему эрозия почвы;
  • При высоком прохождении грунтовых вод на участке почва переувлажнена;
  • При естественном наклоне участка вся вода скапливается в нижней части и «тянет» за собой весь плодородный слой почвы;
  • В холмистой и гористой местности в зависимости от сезона на участок обрушивается огромный объем воды с территории выше по склону;
  • Атмосферные осадки с дорожного покрытия скапливаются под забором по периметру участка и способны подмыть основание и опоры забора.

Во всех перечисленных ситуациях оптимальное решение – обустройство дренажных канав или продуктивной скрытой дренажной системы по периметру участка.

Основная задача дренажной канавы заключается в сборе поверхностных атмосферных осадков и их отвод от участка.

При этом она не используется для транспортировки излишней воды, это скорее локализированное дренажное поле, где скапливается излишек воды и постепенно впитывается в грунт, не принося негативных последствий для построек и плодородного слоя почвы участка.

Виды

Выделяют три типа дренажа:

  • открытый;
  • закрытый, прокладка перфорированных труб с засыпкой;
  • засыпной, канава заполняется крупным гравием и фильтрующими насыпками для быстрого отвода воды.

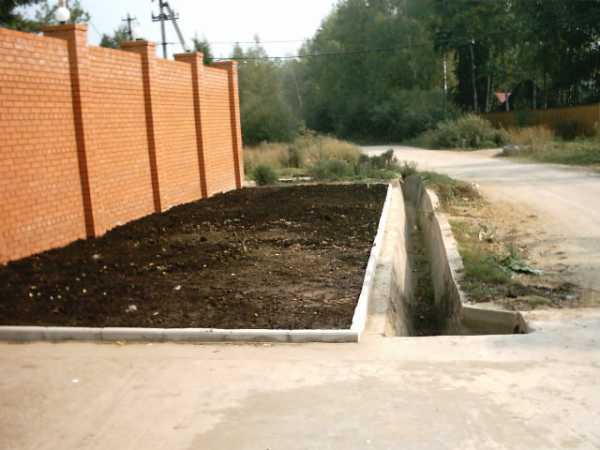

Для обустройства дренажа под забором вокруг участка с внешней стороны проще всего использовать открытые дренажные канавы с усиленными склонами и стабильным уклоном, чтобы вся лишняя вода с участка и примыкающих территорий, в том числе дорожного покрытия, быстрее уходила на глубину залегания грунтовых вод или транспортировалась на дренажное поле, дренажный колодец.

Из основных преимуществ:

  • малый объем земельных работ;
  • минимум материалов;
  • обширный выбор по укреплению склонов;
  • простой способ поддержания в рабочем состоянии, уборка и профилактика дренажа.

Требования. Расстояние от забора

По любым дренажным системам, ориентированным на мелиорацию частного участка нормируются СП 104-34-96 и СНиП 2.05.07-85. Оговариваются оптимальные уклоны для организации дренажной канавы, расстояния до забора и других конструкций, а также варианты исполнения в зависимости от требуемой пропускной способности и характеристик дренируемого участка, таких как общий уклон, тип почвы и т.п.

Для ровного участка или с незначительным уклоном до пяти градусов к горизонту дополнительный уклон по дну канавы должен составлять 3-5 ‰ (промилле), что соответствует разнице в высоте 3-5 см на каждые 10 м.

По факту качество уклона и его равномерность определяются на месте при подготовке траншеи.  С высокой точностью обеспечить форму траншеи сложно, так что придется в ходе эксплуатации дренажа править его геометрию.

Важно, чтобы дренажная канава располагалась на отдалении от стоек забора и опорных конструкций, чтобы не размывать их основание. Достаточно отодвинуть верхнюю границу от плоскости забора на 30-50 см, а при обустройстве усиления стенок уплотнить грунт, чтобы вода не замывалась под забор.

Способы усиления стенок

Дренажная канава лишь отчасти выступает в роли транспортной системы, вода, поступающая в нее, должна эффективно впитываться в грунт по всей протяженности  по дну канавы. Использовать бетонные секции или другим  способом усиливать дно нецелесообразно.

Допускается использование жесткого водонепроницаемого основания, только если под ней проходят подземные коммуникации, которые следует обезопасить от воздействия атмосферных осадков и грунтовых вод.

Эффективные способы усиления склонов:

  • Густые зеленые насаждения с развитой мучнистой корневой системой. Подходят низкорослые многолетние растения, травы и т.д. для уклона до 30 градусов;
  • Геоматы, сети полимерных материалов с большой ячейкой, уложенные в несколько слоев. Не мешают росту зеленых насаждений и препятствуют схождению почв и размыванию на участках с уклоном до 65-70- градусов;
  • Биоматы – специальные ячеистые и пористые полимерные толстые полотна с наполнением грунтом и семенами многолетних растений. Для уклонов до 50-60 градусов;

    схема использования биомата для канавы

  • Массивные армированные кубы из решеток проволоки оцинкованной стали или полимерных материалов, наполненные дренажными насыпными материалами. Используются для возведения глубоких канав с отвесными стенками в гористой местности, при значительном заглублении грунтовых вод, наличии близко к поверхности глинистого слоя, препятствующего отводу атмосферных осадков.

Во время проведения земельных работ и подготовки основания канавы вырывается протяженный котлован шириной примерно в два раза больше необходимого. По дну засыпается подушка из песка крупной фракции или гравия.

Склоны уплотняются вручную или механическим способом, застилаются выбранным для усиления материалом. Далее насыпается слой почвы так же с трамбовкой и уплотнением только уже меньшей интенсивности.

Расчет

Чтобы дренажная канава справлялась с поставленной задачей, необходимо выполнение нескольких важных правил:

  • Глубина канавы по всей протяженности должна быть больше глубины фундамента близлежащих построек на 300-500 мм;
  • Наклон по всей протяженности, учитывая повороты или обход по периметру участка, направляется в одну точку или по нижней границе участка;
  • Наклон определяется по составу грунта и расчетной пропускной способности и находится в диапазоне от 1 до 5 см на каждые 10 метров протяженности.

устройство канавы для дренажа

При наличии дренажного колодца, отстоящего от контура дренажной канавы, следует взять крайнюю, отстоящую от колодца точку системы водоотвода и рассчитать заглубление, а после рассчитать контрольные точки, расположенные по маршруту, которые будут использоваться для выведения правильной геометрии канавы.

Своими руками

Обустроить канаву достаточно просто и своими руками, даже если выполнять большую часть земельных работ вручную. Однако сложность будет вызывать наличие большого объема выбранного грунта по протяженности канавы.

Его можно использовать для обустройства палисадника по периметру участка так, чтобы он был поднят над общим уровнем грунта.

Проще всего использовать вариант с усилением склонов биоматами, геоматами, сеткой или геотексилем. В этом случае нет нужды чрезмерно уплотнять почву под основанием, можно ограничиться малым объемом сыпучего дренажа, песка или гравия, что существенно снизит нагрузку на исполнителя.

Стоимость

Качественно, быстро и эстетично дренажную канаву можно организовать, используя тяжелую стропильную технику.

В минимальном объеме потребуется экскаватор, который выроет основание под канаву за считанные часы и при этом легче скорректировать форму и геометрию склонов, глубину основания.

Фирма-исполнитель  подготовит заранее проект работ и смету, чтобы не гадать в отношении стоимости работ по факту и рассчитывать на гарантированный результат.

Основную нагрузку на бюджет данного мероприятия может оказать подготовка дренажного колодца, если он необходим, остальные работы значительно дешевле.

Работа Ед. изм. Стоимость
Подготовка дренажного канала м.п. 1500-1800
Монтаж дренажного колодца шт. 35 000
Рытье траншеи м3 500-800
Укладка армирующего слоя м2 50-200
Засыпка щебня м3 350-600
Распределение извлеченного грунта м3 600

stroimsvoidom.com

Зачем делать дренажные канавы на даче?

Дренажные канавы необходимы для отвода лишней воды во время проливных дождей и таяния снега. Застой воды может разрушить бетонное и асфальтовое покрытие, а также может смыть плодородный слой почвы. Отвести лишнюю воду с участка во время осенних дождей и весенней оттепели можно с помощью водоотвода или дренажных канав.

Как сделать дренажную канаву?

Перед тем как начать рыть канаву, необходимо определить место, где она будет проходить, а также найти наивысшую и самую низкую точку рельефа.

Выяснив особенности рельефа, нужно наметить направление траншеи, устранить в этом месте всю растительность и приступить к копке. Траншея должна идти под уклоном, но сильным он быть не должен. Соотношение ширины канавы к ее глубине должно быть примерно один к двум.

Следующий этап — укрепление дренажной канавы. Чтобы избежать осыпания краев траншеи, нужно укрепить выкопанную канаву металлической сеткой, плотным геотекстилем или тканью, чтобы сквозь нее легко проходила вода.

Для отвода воды потребуется пластиковая труба. Она будет собирать воду и отводить ее в нужном направлении. В ее верхней части необходимо проделать отверстия в несколько рядов на расстоянии 10-15 сантиметров диаметром 1,5 сантиметра. Чтобы избежать засорений в отверстиях, трубу нужно обмотать неплотной тканью, чтобы через нее хорошо проходила вода.

После прокладки трубы нужно засыпать траншею мелкими камушками, битым кирпичом, щебнем, керамзитом, крупным песком и другими стройматериалами. Главное, чтобы этот слой хорошо пропускал воду. Убедившись, что вода с участка хорошо отводится, канаву можно засыпать землей.

Дренажную канаву также можно сделать открытого типа, используя для этого, например, автомобильные шины. Их нужно разрезать относительно радиуса на 6-8 частей. Разрезанные куски нужно выложить открытой частью кверху на дно выкопанной траншеи. При необходимости форма покрышек позволит направить стоки в нужную сторону.

Если участок небольшой, можно обойтись одной канавой, проходящей по наиболее заливаемой его части. Все зависит от степени влажности почвы и ее пропускной возможности.

Ольга

6cotok.boltai.com

Дренажная канава своими руками на даче

Многим владельцам загородных домиков и дач известен один неприятный фактор, часто сопровождающий этот островок активного отдыха, — подтопление дачи грунтовой, талой или дождевой водой. Проблема эта не нова, а причина ее кроется в том, что дачные поселки очень редко обустроены ливневыми системами водоотвода. Кроме того, места под дачи часто дают на глинистых грунтах, непригодных для ведения сельского хозяйства. Именно такая почва не дает талой и дождевой воде быстро впитываться в грунт. Помимо этого, дача может быть расположена в низине, а значит, будет постоянно находиться под угрозой затопления. Еще одной причиной затопления может быть высокий уровень грунтовых вод.

Схема построения дренажа на участке.

Какая бы причина подтопления ни была на вашем дачном участке, бороться с ней можно своими руками. Дренажная канава на даче — самое верное решение проблемы.

Для многих городских жителей дача является местом, где можно на выходные отвлечься от городских забот и заняться выращиванием огурчиков, помидорчиков и прочей садово-огородной продукции своими руками. Учитывая любовь к земляным физическим работам, можно предположить, что хороший дачник не поленится сделать своими руками дренажную систему на любимой даче.

Проводим первоначальное наблюдение

Схема устройства дренажа.

Перед тем как приступить к работе, надо провести кое-какие наблюдения. Во время дождя или таяния снега надо посмотреть за движением воды во дворе, откуда она наиболее стекает и в каком месте собирается. Эти каналы можно даже разметить палочками или другими предметами — именно здесь и надо будет копать дренажные траншеи. Кроме того, надо выбрать место, куда в конечном итоге дождевая или талая вода будет уходить из двора. Это может быть овраг или никем не заселенный участок земли. Идеальным вариантом будет отвод воды в ливневую канализацию, если таковая имеется.

Вернуться к оглавлению

Определяем тип дренажной системы

В зависимости от причины подтопления участка, строят глубинный или поверхностный дренаж. Глубинная дренажная система может быть закрытой (с использованием труб и дальнейшим закапываем канавы) или открытой (вода стекает просто по вырытым траншеям).

Глубинная дренажная система более трудоемкая, поскольку предполагает рытье траншей по всему участку, строительство колодцев, закладывание труб в траншеи со всеми сопровождающими действиями. Такая система не только дольше строится, но и более дорогостоящая, поскольку предполагает значительные издержки на материалы.

Поверхностный дренаж делают для отвода с участка талой и дождевой воды. По своей сути, эта система намного проще. Сделать ее под силу за один-два дня. Конечно же, стоит помнить, что с серьезными проблемами такая система не справится и высокие грунтовые воды с участка не отведет.

Вернуться к оглавлению

Подбираем инструменты и материалы

Для качественного выполнения работы следует выбирать отличные материалы. Для современного глубинного дренажа используют качественные пластиковые трубы с муфтами и фитингами, геотекстиль, крупный речной песок, щебень (фракция 20-40 мм) или гравий.

Для создания поверхностного дренажа достаточно водоотводящих лотков.

Из инструментов надо иметь рейку и уровень для проверки уклона, лопату, ножовку для резки труб, тачку для подвоза песка и щебня и отвоза грунта.

Вернуться к оглавлению

Приступаем к работе

Схема дренажной траншеи.

Открытый дренаж на даче сделать просто и дешево. Для этого надо прокопать дренажные канавы на глубину около 0.6-0.7 м. Ширина такой траншеи должна быть в пределах 40-50 см. Чтобы стенки канавы не засыпались, их желательно скашивать под углом 30º. Открытую дренажную систему часто создают в местах, расположенных на склонах. Таким образом, талая или дождевая вода, попадая в канаву, обходит дачный участок и стекает уже за его пределами. Несмотря на свою простоту и дешевизну, такая система не вызывает особого доверия, поскольку канавы надо постоянно чистить и обновлять. Кроме того, вырытые по периметру траншеи создают на даче чувство начатого и незаконченного строительства.

Более эстетичной и практичной является закрытая дренажная система. Для создания такого дренажа своими руками надо прокопать более глубокие траншеи, 0.5-1.5 м. Глубина канавы зависит от глубины залегания грунтовых вод. Каждая траншея должна быть с небольшим уклоном в сторону дренажного колодца. На каждый погонный м такой уклон должен составлять примерно 3-4 см. Чтобы не сомневаться в правильности просчета угла выкопанных траншей, достаточно подождать до первого серьезного дождя или ливня. Вода должна естественным образом стекать в сторону будущего дренажного колодца. Если же вода будет стоять в канавах, то стоит увеличить угол наклона. Ширина канавы должна быть не более полуметра.

Когда канавы уже выкопаны, дренажную трубу надо обмотать геотекстильной тканью, которая хорошо пропускает воду. Далее можно засыпать траншею щебнем и песком. Для более эстетичного вида дренаж можно замаскировать предварительно срезанным дерном.

Теперь вода с участка будет легко проходить через шар песка и щебня. Далее она попадает через отверстия в трубу. Из дренажных труб по созданному уклону вода течет в дренажный колодец, а далее вытекает на заранее продуманное место: овраг, склон или др.

Таким образом, дачник своими руками может устранить проблему с подтоплением и радоваться своему прекрасному урожаю.

1landscapedesign.ru
