Дренажные системы для отвода грунтовых вод: Дренажные системы для отвода грунтовых и осадочных вод «Десса»

Содержание

Как сделать дренажную систему

Содержание

Как сделать дренажные системы отвода воды
Современные дренажные системы
Устройство дренажной системы для дома
- Ливневая дренажная система
- Конструкция и устройство дренажной системы грунтовых вод
- Обслуживание дренажной системы
Заключение

Решение о необходимости сделать дренажную систему зачастую принимают уже по факту, когда часть дома, фундамент с подвалом или цокольным этажом выведен на уровень метр-полтора над грунтом. Чаще всего именно в этот момент происходит подъем воды вокруг постройки из-за давления тяжелого фундамента на грунты, залегающие ниже глубины заделки опоры бетонных блоков. В этом случае для обеспечения нормального состояния грунта необходимо устроить на участке дренажную систему отвода воды.

Реже УГВ поднимается из-за ошибок при геологической разведке на участке под будущую постройку дома. В этом случае при рытье котлована на участке возможен выход на расположение подземного ключа или водяной линзы в глиняном пласте. Спасти положение сможет экстренное отведение ключевой почвенной воды с помощью дренажной системы и специальных блокирующих подушек. В этом случае потребуется отдельно сделать специальную дренажную систему, рассчитанную только на отведение ключа. Для участка вокруг фундамента здания и прилегающей территории с замокающими грунтами потребуется дренажная система при высоком уровне грунтовых вод.

Как сделать дренажные системы отвода воды

Комплекс мер по предупреждению затопления участка и подъёма грунтовых предполагает сделать одну или несколько современных дренажных систем:

Ливневые поверхностные системы отвода воды от фундамента постройки;
Подземные дренажные системы для отвода грунтовых вод от фундамента;
Система сбора дождевой воды и дренажа влаги с поверхности участка;
Дренажная система отвода почвенной воды на участке.

Важно! Перечисленные конструкции водоотвода имеют разный характер сбора воды и качество сбора и отведения водных потоков, поэтому нельзя сделать универсальную дренажную схему на одном комплекте трубопроводов.

Стоимость специальных дренажных труб и колодцев невелика, так как 99% арматуры для дренажа изготавливается из полиэтилена и полихлорвинила.

Современные дренажные системы

Даже в условиях использования современных средств расчета и проектирования нельзя учесть всех возможных изменений состояния грунтовых вод. Слишком много факторов влияет на уровень воды в грунте:

Природные факторы — значительное изменение количества осадков, выпадающих в течение короткого времени, паводки, разливы рек;
Техногенные причины — ведение высотного строительства или изменение инфраструктуры вокруг участка, например, увеличение количества асфальтированных поверхностей и дорог, или использование большого объема воды на поливных площадях недалеко от дома.

В обоих случаях резко возрастает количество грунтовых вод и их уровень даже в период летней жары. Качественным признаком увеличения объема грунтовых вод является замокание стен подвала или цокольного помещения и усиленный рост травы, кустарников и растительности в непосредственной близости к дому.

Устройство дренажной системы для дома

Если при сильном подъеме грунтовых вод вовремя не отвести с помощью дренажных труб влагу от фундамента, можно получить очень неприятный эффект «плывуна». Особенно опасен избыток воды в условиях избытка в грунте глины и суглинка. В некоторых случаях не спасает даже двухметровый ленточный фундамент, здание начинает проседать и терять остойчивость, что приводит к появлению трещин в кладке стен. Кроме того, стены подвального помещения на стыках бетонных блоков неизменно становятся влажными, появляется сырость, через некоторое время на дне начнет скапливаться грунтовая вода.

Чтобы исправить ситуацию, необходимо сделать полноценную дренажную систему, отводящую избыток грунтовой воды и проникающую с поверхности дождевую влагу.

Для нормального водоотведения необходимо устраивать две дренажные системы — ливневую и грунтовую. Обе укладываются по периметру постройки, ливневая непосредственно примыкает к отмостке фундамента и служит для отвода дождевых потоков с крыши. Грунтовый дренаж предназначен для сбора влаги, просочившейся с поверхности, а также накапливающейся в толще земли из водоносных слоев.

Ливневая дренажная система

Сделать отвод воды от фундамента без эффективной ливневки практически невозможно. Ливневый водоотвод устанавливается значительно проще грунтового дренажа, он представляет собой систему желобов и труб, уложенных вокруг здания. В местах установки водосточных труб, через которые сливается дождевая вода с крыши, устанавливаются специальные колодцы-водоприемники. Место расположения такого устройства согласовывается с направлением падения струи воды таким образом, чтобы весь поток захватывался без рассеивания и разбрызгивания влаги на фундамент и стены здания.

Собранная желобами и водоприемниками вода направляется по трубам в ливневую канализацию или к месту общего сбора воды дренажной системой. В качестве водоводов используют обычные водопроводные полиэтиленовые трубы диаметром от 100 до 150 мм. Каждый водосборник оснащается своей водоотводной трубой. Сечение водовода рассчитывается, исходя из максимального количества осадков и, соответственно, мощности водяного потока для данной конкретной площади поверхности крыши. Обычно на здание приходится не менее трех колодцев-водосборников. Чтобы избежать засорения песком, листвой, в конструкции водосборника должен быть предусмотрен фильтр-отстойник, позволяющий периодически удалять накопившийся мусор из приемного устройства.

Ливневая дренажная система позволяет значительно снизить количество влаги в почве на участках, примыкающих к зданию, но ее возможностей явно недостаточно, чтобы сделать отвод воды максимально эффективным. Поэтому в любом случае при наличии переувлажненных грунтов нужно сделать подземную конструкцию водоотвода.

Конструкция и устройство дренажной системы грунтовых вод

Оборудование фундамента дренажной системой необходимо сделать еще на этапе укладки блоков цокольного этажа. Но чаще всего это приходится делать постфактум, после того, как здание построено, и произошел подъем грунтовых вод.

В этом случае дренажную систему нужно сделать на глубину ниже уровня пола цокольного этажа или подвального помещения. В противном случае грунтовые воды будут подтапливать подвал.

Чтобы сделать современную дренажную систему по-настоящему эффективной, необходимо выполнить объем работ намного больше, чем для ливневой системы. Основные затраты связаны с необходимостью сделать большой объем земляных работ, а именно:

На расстоянии от одного до трех метров, в зависимости от месторасположения здания и характера грунта, выкопать траншею на глубину промерзания грунта;
Сделать отсыпку дна траншеи из мелкого щебня или щебневого отсева, тщательно выровнять слой материала;

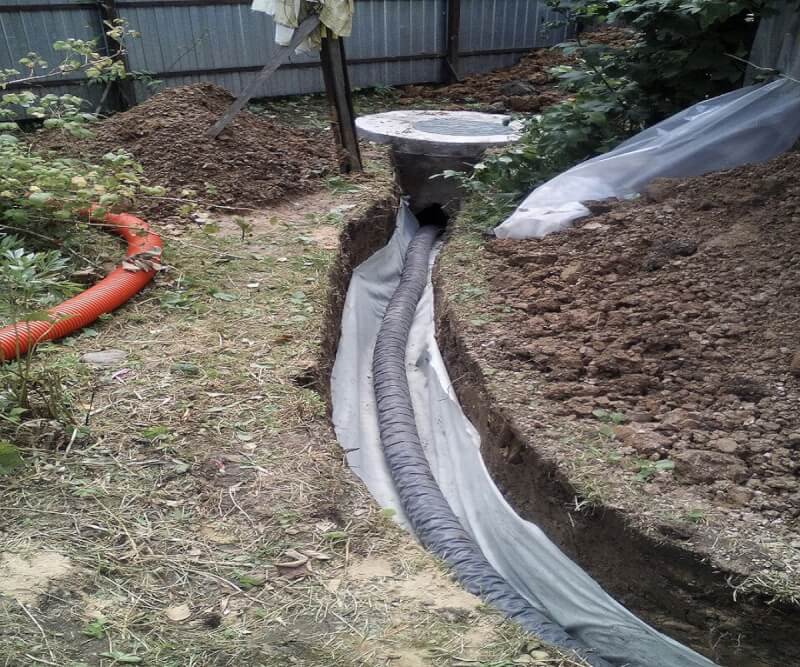

Уложить геотекстиль и дренажную трубу;
На углах установить поворотные колодцы. Эти элементы позволят соединить отдельные отрезки трубы в один контур. При подсоединении дренажной трубы к колодцам необходимо сделать сливной уклон;
После сборки всех элементов системы в один дренажный контур трубы заворачиваются геотекстилем и засыпаются слоем песка не менее 15 см толщиной. Песок тщательно выравниваем и трамбуем с помощью ручной или электрической трамбовки;
Поверх песка необходимо сделать отсыпку из щебенки толщиной не менее 30-40 см, после выравнивания слоя конструкцию водоотвода засыпаем грунтом.

В некоторых случаях более эффективным является непосредственное откапывание стен фундамента. Из-за риска повредить поверхность гидроизоляции фундамента более целесообразным будет сделать траншею вокруг фундаментной коробки ручным способом с помощью лопаты. Это значительно усложняет работу из-за необходимости использовать немеханизированный ручной труд.

Кроме того, это значительно ухудшает несущую способность фундамента, особенно, если воды много, и она значительно размыла часть грунта. Если у вас есть сомнения или опасения в части появления трещин или просадки фундамента, будет правильным сделать экспертизу ситуации у специалиста. Основной причиной, из-за которой решаются на столь рискованную процедуру, является восстановление и усиление слоя гидроизоляции на наружной поверхности фундаментной коробки. В этом случае вырытая под дренажную систему траншея позволит сделать ревизию гидроизоляции, восстановить изолирующий слой и даже усилить его. Выполнение дренажной системы в непосредственной близости к фундаменту делает ее работу более эффективной. В ряде случаев такое расположение дренажной системы позволяет предотвратить ее замерзание в самые сильные морозы.

Обслуживание дренажной системы

Если сделать монтаж водоводов в поворотных колодцах герметичным, дренажные трубы обернуть дополнительным слоем геотекстиля, можно практически исключить просачивание в систему дренажа мельчайших частичек глины, ила, органических веществ, способных слипаться и забивать внутреннюю поверхность магистралей.

Чаще всего для дренажной системы применяется промышленная перфорированная полихлорвиниловая труба с рифленой поверхностью. Благодаря такой конструкции она легко гнется и выгибается под любым углом. Внутренняя поверхность такой трубы создает сильное сопротивление потоку воды и условия для накопления на стенках всевозможных загрязнений и отложений. Из-за этого через некоторое время пропускная способность отверстий на стенках уменьшается. В некоторых случаях хозяева требуют сделать дополнительное количество отверстий на поверхности трубы. Это не добавляет ее пропускную способность, а только увеличивает количество грязи, попадающее в дренаж.

Проверить эффективность работы дренажной системы можно с помощью ревизионного колодца. Если количество влаги, выводимой трубой, упало до минимума, значит, необходимо сделать контрольную промывку дренажной системы. Проще всего это можно сделать с помощью насоса высокого давления и обычного поливного шланга.

Заключение

Наибольшей эффективности в использовании дренажной системы можно добиться, если сделать всю конструкцию из качественных полимерных материалов. Попытка заменить их асбоцементными или канализационными трубами, возможно, снизит ее стоимость, но не гарантирует устойчивой работы на протяжении длительного времени.

Чистка дымохода своими руками
Домашняя мини сауна в квартире своими руками
Как высушить подвал и погреб от сырости
Как вывести плесень в квартире

Каким должен быть дренаж, чтобы ваш участок не затопило — ТЕХНОНИКОЛЬ

Обустраивая свой участок, так или иначе приходится на чем-нибудь экономить. Но если вы замечаете регулярные затопления на участке, значит вам точно нужно сделать качественный дренаж. Рассказываем, что это такое и как создать действительно надежную и долговечную систему.

Что такое дренаж и для чего он нужен

Дренажная система – это техническое сооружение, которое отводит избыток естественных вод (грунтовых, талых и дождевых) за пределы участка. Обычно она состоит из сети труб, колодцев и, при необходимости, насосов.

Дренаж предотвращает множество серьезных проблем, не только надоевшие лужи:

не позволяет воде добраться до фундамента, чтобы дом не «поплыл» и бетон не треснул из-за морозного пучения;
не дает воде попадать в подвал или цокольный этаж, чтобы не появились сырость, плесень и грибок;
при наличии септика на участке не позволяет грунтовым водам «выдавливать» его из земли и размывать выгребные ямы;
не дает воде застаиваться на участке, чтобы почва не страдала от переувлажнения и корни растений не гнили;

не позволяет размывать плодородный слой почвы.

В каких случаях его нужно делать

По законам физики, вода после дождя или таяния снега будет под силой тяжести искать более низкое место. Если его нет, она пропитывает грунт, что приводит к его переувлажнению.

Дренаж необходим во множестве случаев:

если участок расположен в низине, то есть в наиболее низком месте на территории – вода с других участков будет стекать и скапливаться у вас;
если участок с сильным уклоном – потоки уходящей воды будут размывать плодородный слой почвы;
если на участке преобладает глинистая или суглинистая почва, которая склонна к морозному пучению, – после любых осадков вода в ней будет застаиваться. Или плодородный верхний слой грунта будет пропускать ее глубже и вода будет сохраняться в самой почве;

если у вас высокий уровень грунтовых вод, регулярно возникают сезонные затопления или участок находится на водоносном пласте;
если рядом с участком болотистая местность;
если участок расположен в пойме реки – могут возникать затопления, подмытие грунта и повышение уровня грунтовых вод.

Какие бывают виды дренажа

При выборе дренажной системы лучше всего ориентироваться на простые и эффективные с технической точки зрения варианты. Чем меньше элементов в системе, тем она надежнее и тем дольше прослужит без вашего вмешательства. Однако, не стоит забывать и о конкретных гидрогеологических условиях на вашем участке – это также определяет выбор дренажной системы.

Поверхностный дренаж нужен для отвода воды после осадков . Его делают вокруг дома и других построек, в том числе гаража и площадок.

Он может быть:

Точечным – сбор воды с какого-то определенного места. Например, под водостоками, перед дверью в гараж, под садовыми кранами для полива.
Линейным – сбор воды уже с большей площади. Он состоит из сети лотков и каналов, которые смонтированы с уклоном. Также при необходимости монтируют смотровые колодцы, чтобы контролировать систему и чистить ее, защитные решетки и пескоуловители.

Глубинный дренаж – это уже сеть дренажных труб, которые прокладывают там, где необходимо снизить уровень грунтовых вод. Трубы укладывают с уклоном в сторону, куда будет стекать вода: в коллектор, колодец или водоем. Дренаж закладывают ниже уровня подошвы фундамента здания или по периметру всего участка на глубину 1–1,5 м.

Трубы также могут укладывать в середине участка с рассчитанным интервалом между ними – в виде елочки. Тогда все они направлены к главной отводящей трубе.

Если необходимо, можно совмещать оба вида дренажных систем, чтобы как можно эффективнее решать проблему избытка воды. В любом случае главное – не забывать про пристенный дренаж. Он защищает фундамент и подвал от напора грунтовой воды и когда участок затоплен. А состоит он из дренажной мембраны и дренажной трубы или сети дренажных труб в траншеях вдоль стен фундамента.

Для качественного дренажа отлично подойдет профилированная мембрана PLANTER Geo со слоем термоскрепленного геотекстиля Typar SF27. Он устойчив к заиливанию в отличие от некоторых других видов геотекстиля, которые могут забиваться пылью и частицами грунта, после чего дренажная система перестает со временем работать.

Еще бывает пластовый дренаж – это самый сложный вид и его используют, когда другие системы не справляются и не снижают уровень грунтовых вод (например, если участок расположен на водоносном пласте). Он представляет собой подушку из песка, щебня или гравия, а также пористых материалов (например, которую укладывают на водоносный грунт под фундамент постройки и объединяют уже с трубами кольцевого или пристенного дренажа. Пластовый дренаж защищает от капиллярной влаги, подземных вод и эффективно отводит воду.

Как обустроить дренажную систему

Дренаж относится к сложным инженерным объектам. Поэтому, если у вас нет соответствующего образования и опыта, лучше доверить это дело профессионалам.

Но вы можете контролировать процесс: следить, чтобы работники ничего не упустили и все сделали правильно. Например, перед тем как выбирать вид дренажной системы, нужно определить рельеф участка, тип грунтов и уровень грунтовых вод. Для этого проводят геолого-геодезические исследования.

Также нужны гидрологические изыскания, чтобы получить всю информацию о том, как водные объекты вблизи участка, например, реки, ручьи и грунтовые воды, могут повлиять на его территорию.

Перед тем, как приступить возведению дренажной системы, у вас на руках должны быть:

подробный план расположения всех строений на участке – дом, гараж, дорожки, теплицы, хозпостройки, беседки, бытовки;
схема расположения коммуникаций и инженерных сетей на участке;
данные геодезических и гидрогеологических изысканий, в том числе данные о составе и типе грунтов, данные о почвенных слоях;
план участка с учетом особенностей рельефа;
планы и разрезы по фундаментам строений, с указанием глубины их заложения.

Дальше стоит заказать проект дренажной системы. Его состав будет зависеть от особенностей и сложностей гидрогеологических условий на вашем участке и его рельефа. И, конечно же, проектирование дренажных систем должно проводиться с соблюдением всех нормативных документов, например СП 104.13330.2016 «Инженерная защита территории от затопления и подтопления».

Со всеми исследованиями и готовым проектом дренажной системы вероятность ошибок снижается к минимуму, так что вы будете долгие годы спокойно наслаждаться комфортом на участке.

Дренажные трубы для отвода грунтовых вод: устройство

Дренажные трубы для отвода грунтовых вод являются необходимым оборудованием для монтажа системы защиты здания от негативного и разрушающего действия подземной влаги. От качества и правильности сооружения данной системы зависит продолжительность срока эксплуатации постройки.

Дренажные трубы необходимы для осуществления постоянного контроля над уровнем грунтовых вод, который периодически увеличивается из-за попадания в почву талой или осадочной воды.

Именно специализированная труба поможет осуществить своевременное отведение влаги и сохранность фундамента здания.

Содержание

Классификация и характеристика труб для дренажа
Работа по сооружению дренажной системы
Точечный дренаж

Классификация и характеристика труб для дренажа

Полиэтиленовые трубы очень популярны

Строительство дома на загородном участке требует создания эффективной и качественной системы, с помощью которой можно отвести любое количество вод, находящихся под землей в районе проведения строительных работ.

Современные производители поставляют на рынок множество самых разнообразных дренов.

Труба для дренажа грунтовых вод может быть изготовлена из:

асбестцемента;
керамики;
полиэтилена высокого и низкого давления;
поливинилхлорида;
полипропилена.

Самым популярным изделием на сегодняшний день являются гофрированные дрены. Прежде чем сделать приобретение и приступить к созданию системы дренажа, необходимо уточнить, каковы особенности того или иного изделия.

Пластмассовые дрены легки и прочны

Некоторые модели дренов предполагают наличие перфорации, одни предназначены для расположения глубоко под землей и способны выдержать давление грунта, другие созданы для обустройства дренажной системы на небольшой глубине и повышенные нагрузки выдержать не смогут.

Чтобы дренажные системы были по-настоящему качественными и эффективными, их сооружение должно быть выполнено из составляющих, технические характеристики которых полностью соответствуют предстоящим нагрузкам.

Двусторонние конструкции могут выдержать большое давление почвы

Дрены из пластмассы способны выдержать негативное воздействие агрессивной среды. Еще одно преимущество изделий из пластмассы – малый вес.

Благодаря этому, проще доставить изделия на объект и легко выполнить монтаж.

Для достижения поставленной цели в различных условиях производители создают дрены:

Двухсторонние, способные выдержать повышенные нагрузки и давление грунта. Их используют для создания дренажной системы на большой глубине.
Трубы, оснащенные специальным фильтром, предназначенные для использования в тех местах, где возможно засорение различными частицами.
Дрены с увеличенным диаметром пригодны для отведения большого количества воды во время ливневых дождей или весеннего таяния снега.

Кокосовый фильтр

Современные дренажные трубы оснащены фильтром из кокосового волокна, обладают высокой гибкостью и прекрасными прочностными характеристиками.

Их легко укладывать в траншеи, глубина которых порой превышает 3 м, а форма изобилует изгибами.

Муфты, установленные на концах каждой из труб, значительно облегчают монтаж и обеспечивают надежное герметичное соединение.

Работа по сооружению дренажной системы

Открытые системы легко чистить

Прежде чем приступить к работе, нужно определиться с необходимостью создания и характеристиками данной системы. Обустройством занимаются после того как будут установлены:

особенности участка;
глубина залегания грунтовых вод;
характерный состав грунта;
изменения рельефа, наличие залежей камней или уклонов.

Существуют дренажные системы открытого и закрытого типа. Многие владельцы загородных домов обустраивают открытые сооружения в виде каналов и специально построенных сборников воды.

Их главное преимущество – доступность для чистки. Подземные системы предусматривают наличие не только качественных надежных труб, одной из важнейших составляющих являются дренажные колодцы.

Начало работ по сооружению дренажной системы загородного дома связано с изучением всех деталей, проведением геологических изысканий и составлением проекта. В соответствии с полученными данными будет определена глубина траншей, их точное расположение, выбраны наиболее подходящие модели дренов.

При прокладке траншей необходимо учитывать наклон и изгибы будущей дренажной системы.

Дренажная система

Все сделанные подкопы должны быть нужной глубины (дно траншеи расположено ниже уровня промерзания почвы), иметь ширину, превышающую диаметр трубы, уклон, установленный в зависимости от расположения угла дома или дренажного колодца по отношению к линии горизонта. Начинается монтаж с подготовки траншей:

В соответствии с утвержденным планом копают канавы нужной глубины, обеспечивая необходимый уклон.
На дне каждой из них стелят геотекстиль, выполняют отсыпку крупнофракционным гравием толщиной не менее 20 см, поверх которой укладывают дренажные трубы с готовыми отверстиями для самоочистки. Сверху трубы также засыпают гравием или щебнем, после чего заворачивают в свободные края геотекстиля.
Все составляющие скрепляются меду собой посредством муфт, установленных на концах изделий. Приступить к монтажу можно после того, как будет подтверждено завершение работ по обустройству колодцев. Подробнее об обустройстве дренажной системы смотрите в этом видео:

Каждая составляющая часть системы оснащена эффективным фильтром, позволяющим собирать в дренажных отсеках отфильтрованную воду.

Ее используют вторично для полива или орошения садового участка.

Обустройство такой системы требует наличия специального водоема, созданного искусственным путем, и оснащения труб дренажной системы клапанами, предупреждающими обратное движение воды.

Эффективность системы гарантируют смотровые дренажные колодцы, с помощью которых можно контролировать процесс очистки и уровень накопившихся сточных ливневых вод.

Точечный дренаж

Точечный дренаж подойдет для отвода талых и дождевых вод

Данная система требует обустройства отдельных элементов:

Емкость, предназначенная для сбора дождевой воды, для установки которой сооружают подушки из бетона.
Обустройство поворотного дренажного колодца.
Дрен, установленный для отведения талых и ливневых вод.

Обеспечить длительное существование постройки поможет дренажная система, созданная по всем правилам, в соответствии с требованиями технической документации. В первую очередь необходимо позаботиться о создании в установленных местах приямков, глубина которых определяется в соответствии с необходимостью сооружения бетонной подушки и учетом ее толщины. Она должна быть не менее 10 см.

Следующий шаг – установка приемников воды (дождевиков). Все они соединяются с подземными коммуникациями, то есть дренажными трубами, из которых создана система.

Все дрены укладываются под наклоном. Чтобы не ошибиться и избежать застоя жидкости внутри системы, необходимо обеспечить уклон равный 0,5 см на каждый метр трубы.

Решетка защитит слив от попадания крупного мусора

Все дождеприемники представляют собой монолитную конструкцию, которую накрывают декоративными решетками. Это своего рода защита от попадания различных загрязнений. Основной момент – расположение решетки ниже уровня почвы не менее чем на 1-2 см.

Установка решеток не требует дополнительного крепежа. Прежде чем уложить решетки, необходимо залить бетоном расстояние, оставшееся между боковыми стенками колодца и грунтом.

Осуществляя укладку труб, нужно особое внимание уделить их уклону. Слишком большое значение станет причиной ускоренного течения воды, из-за которого некоторые частицы мусора задерживаются в трубах и становятся причиной быстрого засорения.

Типы систем подземного водоотвода | Управление влажными почвами | Молочные продукты | Домашний скот и животные

Существует несколько вариантов дренирования избыточных подземных вод на определенную глубину от профиля почвы. На наиболее подходящую дренажную систему влияют:

тип почвы
топография
количество осадков
тип и расположение водостока.

Дренажные системы дороги в установке, но при хорошем обслуживании их преимущества перевешивают первоначальные затраты.

Убедитесь, что у вас есть поверхностный дренаж.

Большинство проблем с влажными почвами возникают из-за переувлажнения почвы, а не только из-за поверхностных вод.

Установите поверхностные дренажи для отвода лишней поверхностной воды с загонов перед установкой подземных дренажей. Это снизит нагрузку на подземную дренажную систему и позволит установить эффективную подземную систему с меньшими затратами.

Преимущества подпочвенной дренажной системы

Расчет стоимости дренажных систем показал, что как увеличение использования пастбищ, так и дополнительный прирост пастбищ за счет дренажа могут конкурировать с другими источниками корма. Но чтобы воспользоваться этим дополнительным ростом, может потребоваться больше коров и усовершенствования фермы (включая кормушку).

Преимущества экологической устойчивости

Подпочвенный дренаж обеспечивает множество долгосрочных нематериальных преимуществ устойчивости, таких как:

улучшение состояния почвы благодаря повышенной аэрации почвы
усиление реакции на использование удобрений в почве, а иногда и в растениях
предотвращение или уменьшение засоления (на ранних стадиях).

Улучшенное животноводство

Дренированные почвы позволяют заготовку силоса и сена на несколько недель раньше, чем на недренированных почвах. Полученный корм может быть гораздо более высокого качества, улучшая продуктивность животных.

Лучшее удержание желательных видов растений

Дренаж за счет уменьшения выпячивания и создания благоприятных почвенных условий приводит к сохранению улучшенных видов пастбищ вместо того, чтобы способствовать притоку растений, подходящих для заболоченных условий, таких как тростник, туманная трава, глицерия виды и водный диван.

Личная польза для фермера

Самое главное, снижение стресса при управлении скотом и пастбищами в более влажные месяцы зимы или весны имеет очень большие преимущества для оператора фермы.

Типы систем подземного дренажа

Существует 4 основных типа систем подземного дренажа:

гофрированные и щелевые подземные трубы из ПВХ
кротовый дренаж (включая кротовые дренажи, кротовые дренажи над системами коллекторных труб и гравийные кротовые дренажи)
дренажные трубы-перехватчики
насосы для грунтовых вод.

Подземные трубы

Подземные трубы лучше всего подходят для глубоких проницаемых грунтов, где их глубина позволяет увеличить расстояние между ними и минимизировать затраты. Подземные трубы также могут успешно дренировать тяжелые (глинистые), плохо дренируемые почвы, но их необходимо устанавливать так близко друг к другу, что это нерентабельно в обширных системах сельскохозяйственных угодий.

Подземные трубы также можно использовать в грунтах, которые могут иметь препятствующий слой (например, глину) на некоторой глубине, но, если тип и содержание глины подходят, над ними можно установить кротовые дренажи над коллекторной трубой системы (перейти к этому разделу).

При правильной установке и обслуживании эти системы могут прослужить много лет. Необходим регулярный осмотр водостоков, так как это слабое звено во всех дренажных системах.

Трубы из ПВХ заменили глиняные трубы

Подземный дренаж из труб в прошлом назывался «кафельным дренажем» из-за использования коротких глиняных труб. Глина была дорогой и сложной для укладки, и теперь ее заменили щелевые ПВХ или гибкие гофрированные пластиковые трубы переменного диаметра.

Способ прокладки подземных труб

Специально разработанные дренажные траншеекопатели, обычно оснащенные лазерным наведением, копают траншею, укладывают трубу с прорезями и укладывают водопроницаемую засыпку в траншею поверх уложенной трубы. Эта засыпка доставляется грузовиками или прицепами, оснащенными ленточными конвейерами, которые подают засыпку в бункер. Скорость движения вперед, размер отверстия канала бункера и размер материала определяют глубину и количество материала, укладываемого поверх трубы.

Хотя траншеи можно копать с помощью обычного строительного траншеекопателя, создание плоского ровного основания траншеи с постоянным уклоном очень затруднено. Укладка труб вручную, без подбивания грунта в траншею перед укладкой трубы, также очень затруднительна. Специальная дренажная машина использует лазеры для поддержания постоянной глубины и падения независимо от состояния поверхности земли.

Обратная засыпка траншей

Обратная засыпка — это основная статья расходов на дренажную систему, но она имеет решающее значение для эффективности дренажа, поэтому качество и цена обратной засыпки не должны снижаться.

В очень проницаемых грунтах требуется очень небольшая обратная засыпка, но в менее проницаемых грунтах или там, где кроты должны быть протянуты над трубой, глубина обратной засыпки достигает почти поверхности земли.

Кротовый дренаж

Кротовый дренаж можно классифицировать как:

кротовые дренажи
кротовые дренажи над системой коллекторных труб
гравийные кротовые дренажи.

Пригодность каждого типа будет зависеть от:

содержания и типа глины
песка и камня в профиле
уклона
расположения выпускного отверстия.

Под действием кротового плуга образуется кротовый канал в области почвенного профиля с определенным содержанием глины. Плуг также расщепляет почвенный профиль непосредственно над каналом для крота, позволяя воде течь в него.

Кротовый плуг используется для создания кротовых стоков. Проще говоря, кротовый плуг содержит ногу (или лезвие) с торпедой (или ногой), прикрепленную к его днищу. Иногда к задней части торпеды прикрепляют заглушку (или расширитель) немного большего диаметра, чтобы канал крота оставался правильной формы.

Кротовые дренажи

Кротовые дренажи используются на тяжелых грунтах, где глинистая подпочва вблизи глубины заделки (от 400 мм до 600 мм) препятствует нисходящему движению грунтовых вод.

Успех и долговечность кротовых дренажей зависит от почв с высоким содержанием глины, так что после образования кротового канала он будет поддерживаться в течение многих лет. Кротовые дренажи не подходят для:

почвы с глинистыми типами, обладающие диспергирующими или гасящими свойствами
проницаемые почвы из-за высокого содержания в них песка или суглинка.

Дренажные кроты над системами коллекторных труб

Эта система используется в почвах, где невозможно образование кротов, которые достигают водостока. Это включает в себя наличие камней, песчаных карманов, неровных поверхностей или чрезмерное расстояние до водостока.

В тяжелых почвах, где кротовые дренажи должны быть очень длинными (более 80 м), прежде чем они достигнут выпускного отверстия, можно очень успешно установить подземные трубы примерно на 60–100 м, по которым протягиваются кротовые дренажи. Промытый песок или гравий мелкого диаметра засыпают в траншею трубы до поверхности земли при монтаже.

Дренажи для молей затем устанавливаются под прямым углом или почти под прямым углом к направлению труб. Излишки грунтовых вод стекают в кротовые дрены и по ним, затем стекают в пористую засыпку над трубами, а затем быстро удаляются в водосбросы по подземным коллекторным трубам.

Дренажи из гравийного крота

Дренажи из гравийного крота лучше всего подходят для почв и ситуаций:

там, где подземные трубы непригодны
где дренажи из крота имеют очень короткий срок службы, или
в засыхающих почвах, чтобы кротовый канал сохранял свою форму во время или вскоре после кротовья.

Дренаж из гравийного крота представляет собой нефутерованный канал или прорезь для ног, заполненный гравием малого диаметра или промытым песком.

Дренажи из гравийных кротов также дороги из-за:

объема обратной засыпки
близкого расположения.

Но они предлагают альтернативу в некоторых «сложных» ситуациях.

Они могут быть полезны при гашении и дисперсионном типе почвы, но проконсультируйтесь с экспертом, если вы рассматриваете возможность дренажа гравийного крота в этих ситуациях.

Дренаж-перехватчик

Эти дрены устанавливаются у основания склонов при изменении уклона, обычно там, где более крутой склон встречается с равниной, чтобы перехватывать нисходящий поток подземных вод. Часто тип почвы на склоне более водопроницаем, чем на равнине, и это заставляет воду выходить на поверхность, обычно при изменении уклона.

Дренаж-перехватчик также может быть установлен под родниками и родниковыми линиями для перехвата родниковой воды. Пастбищные животные сильно роют участки вокруг родников, и ущерб обычно более сконцентрирован вниз по склону, так как почва очень влажная и имеет небольшую структурную прочность. Эта пораженная область обычно распространяется, если не огорожена.

Дренаж-перехватчик, установленный как можно ближе к источнику и поперек его нисходящего потока, может эффективно контролировать распространение. Дренаж уменьшает повреждение поголовья или выпячивание, поскольку почва сохраняет свою прочность и структуру.

Насосы для грунтовых вод

Они удаляют воду из водоносных горизонтов, чтобы уровень грунтовых вод опускался или поддерживался на подходящем уровне ниже поверхности земли.

Акт откачки вызывает просадку грунтовых вод, вытекающих из места расположения насоса — на глубине его влияние будет значительно меньше.

Степень воздействия будет зависеть от таких факторов, как:

глубина водоносного горизонта
тип почвы
высота уровня грунтовых вод.

Вы должны обсудить со своим региональным сельским управлением водоснабжения стоимость, преимущества и недостатки, можно ли использовать эти насосы и нужно ли вам разрешение.

Выбор дренажной системы

Чтобы решить, какую дренажную систему установить, необходимо сначала определить:

характеристики почвы
его проницаемость (скорость, с которой вода может проходить через почву)
пригодность для дренажа кротов (тип и содержание глины).

Фермеры и подрядчики по дренажу часто могут решить, какую систему подземного дренажа использовать, основываясь на некоторых простых испытаниях на ферме.

Но если есть сомнения, проверьте почву или проконсультируйтесь со специалистом по подземному дренажу.

Закон о воде

Закон о воде 1989 г. содержит рекомендации по управлению водными путями и болотами. Прежде чем рассмотреть возможность осушения влажного участка, обратитесь в местный орган управления водосбором за консультацией и узнайте, нужно ли вам разрешение.

Типы систем подземного дренажа | Управление влажными почвами | Молочные продукты | Домашний скот и животные

тип почвы
топография
количество осадков
тип и расположение водостока.

Убедитесь, что у вас есть поверхностный дренаж.
