Пластиковый дренажный колодец: выбор, устройство и монтаж

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Любой владелец своего дома пытается максимально обеспечить его целостность и сохранность на долгие годы. Чтобы это сделать, прежде всего, нужно защитить свой участок от избытка влага и излишков сточных вод, которые постепенно подтачивают даже самые надежные конструкции. А в этом может помочь только качественная дренажная система, которая позволяет поддерживать оптимальный водный баланс на придомовой территории, что предотвращает ее заболачивание и переувлажнение.

Важнейшим элементом подобной системы является бетонный или пластиковый дренажный колодец. Именно его устройство, монтаж и характеристики мы рассмотрим в сегодняшнем обзоре. Данная конструкция обладает обширным функционалом и специальными конструктивными особенностями, которые стоит изучить получше.

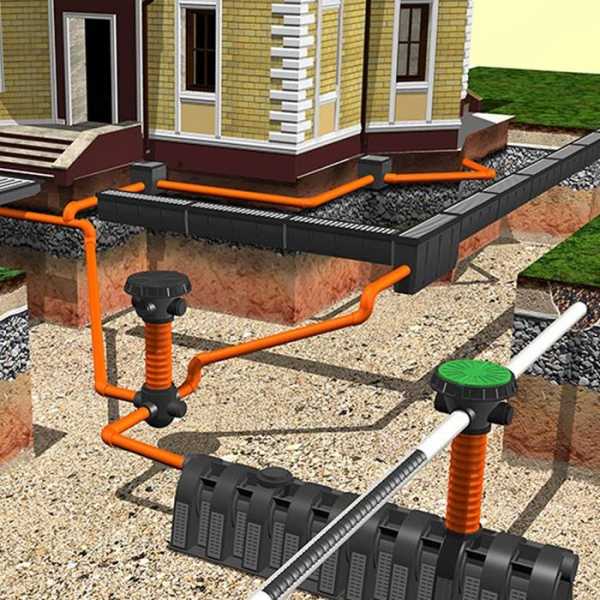

Вариант обустройства дренажной системы во дворе частного дома

Содержание статьи

Что такое дренажный колодец и для чего он нужен

Давайте выясним, зачем нужен такой дренажный колодец. После обильного выпадения осадков и сильного таяния снега вода может скапливаться на участке. Если жидкость не уходит, то она способствует размыванию грунта и разрушению фундамента. Со временем высокая влажность может вызвать и разрушения постройки.

Установка дренажной емкости и ее подсоединение к магистралям

Решить такую проблему на участке под силу только для ливневой канализации. При этом лишняя вода будет собираться в колодце, а оттуда выводится естественным путем. Подобная система будет обеспечивать отвод талых и дождевых вод с кровли построек и с поверхности грунта.

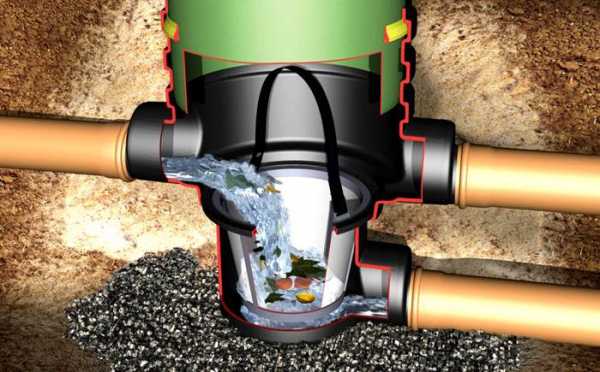

На схеме показано устройство дренажной конструкции

Где расположить сборный пункт зависит от того, через что будет отводиться лишняя вода. Вот основные варианты:

  • дренажная система в почве. При этом устанавливается конструкция по типу септика;
  • ближайший водоем. Это может быть озеро или река;
  • овраги;
  • домашняя автономная канализация.

Основные компоненты системы

Как работает подобная система, зависит от технологии ее устройства. Существует линейный тип конструкции и точечный.

Линейная установка обеспечивает сбор и перемещение влаги не только с крыш, но и на всей поверхности участка. Например, на дорожках, парковочных местах, отмостках. Это защищает от скопления воды в подвале дома. Есть и определенный плюс  для грунтовых вод, которые не превышают свой обычный уровень.

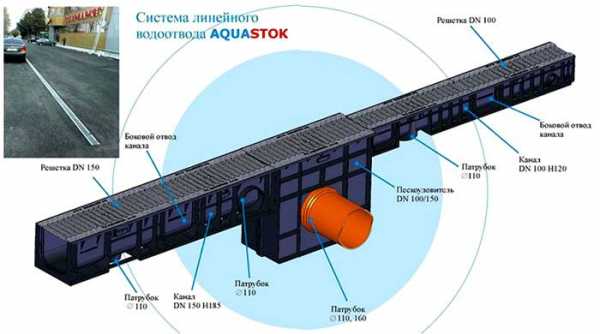

Вариант линейной конструкции на примере отдельной модели

Точечная канализация отличается сбором воды не в конусный дождеприемник, а в желоба. Где установить эти детали зависит от планировки участка. Приемный желоб устанавливается на одном уровне с дорожками и тротуарным покрытием. При этом учитывается уклон местности. Конструкция прикрывается решетками, а также оборудуется фильтрами. Точечная схема может содержать несколько дождевых приемников. В них собирается жидкость, текущая по желобам со всех крыш построек. Подобный приемник можно сделать из бочки. При монтаже конструкции рассчитывается расстояние между приемниками, оптимальная глубина и расчет время дренирования. Все детали соединяются в одну магистраль, по ней и перемещается жидкость к дренажным колодцам.

Устройство дренажа из бочки

Особенно важно установить дренаж в глинистой почве, так как даже незначительные дожди превращают ее в болото. Отдельного внимания заслуживает дренажное устройство для бани. При этом используется перфорированный трубопровод.

Важным  этапом является подготовка к возведению ливневой канализации. При этом проводится анализ участка:

  • делается разрез почвенного слоя и проверяется его структура;
  • определяется главный источник влажности;
  • определяется глубина прохождения грунтовых вод;
  • подбирается тип конструкции;
  • составляется планировка всех колодцев, траншей и оврагов;
  • подбираются необходимее элементы и материалы. Например, клапан захлопка.

Вариант ливневой канализации

Статья по теме:

Какие бывают дренажные колодцы: типы, виды, краткая характеристика

Классификация ливневых колодцев на виды осуществляется на основе материала, из которого они сделаны. При этом материал определяет характеристики конструкции. Самый распространенный типовой проект представлен бетонными и пластиковыми изделиями.

Любой колодец представляет собой емкость, углубленную в грунт. Вот основные элементы такой конструкции:

  • дно;
  • шахта пластиковая или тело устройства;
  • люк.

Основные элементы колодца

Шахта представляет собой самую важную деталь. Она может представлять собой однокамерный септик или даже гофрированную трубу.

В зависимости от назначения стоит выделить такие виды:

  • смотровой колодец. Его также называют инспекционным и ли ревизионным. Он позволяет обеспечить доступ для контроля за состоянием конструкции, а также выполнять ремонт. Чаще всего схема размещения предполагает его установку на поворотах;

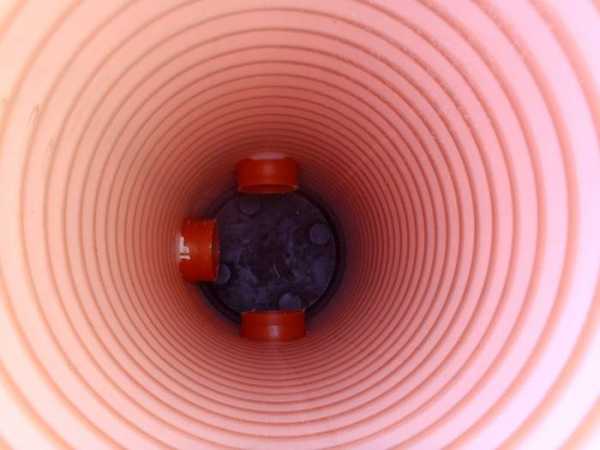

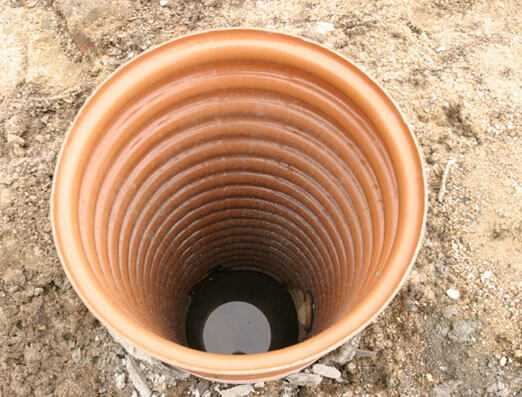

Вариант смотрового дренажного колодца из трубы

  • поглотительный колодец или фильтрующий с подключением поверхностных лотков необходим на участках, где нельзя сделать отведение вод в места водосбора, водоемы или овраги. Для его возведения могут использоваться сборные пластиковые кольца. У такой конструкции нет дна. При этом на местности преобладают песчаные и супесчаные грунты;

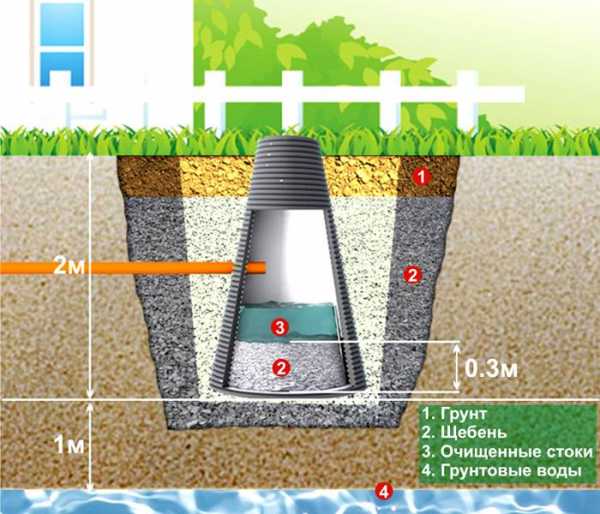

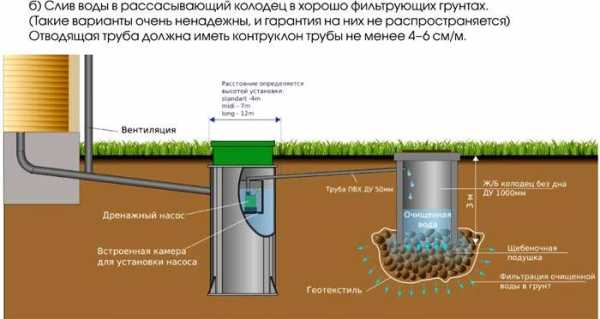

Устройство поглотительной системы

  • накопительный колодец устанавливается там, где нет места для водосбора. В этом случае может применяться пластиковый колодец с дном КДН. Его монтируют на самом низком месте. Собранная вода отводится в водоемы или применяется для питьевого колодца.

Накопительный вариант

При выборе конструкции также оказывают влияние размеры, цены и материал изделий. Для канализационного люка и для дна чаще всего применяется такой материал, как полипропилен. Многие производители предлагают люки для парковых территорий, пешеходных дорожек, автомобильных магистралей и дорог. Также  значение имеют определенные производители, например ДНЕПР. Эта компания производит дренажные насосы для разных колодцев. Для пластиковых конструкций часто применяется такой материал, как поливинилхлорид, полипропилен и полиэтилен.

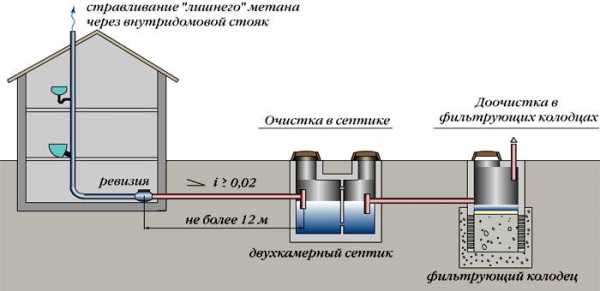

Дренажное устройство с септиком

К сведению! Применение гофрированной трубы позволяет уменьшить нагрузки на дно конструкции.

Колодец поворотный пластиковый: особенности конструкции

Канализационные поворотные колодцы монтируются на поворотах трубопроводах. Они позволяют обеспечить доступ в самые труднодоступные места в случае засоров. Подобные загрязнения образуются от наносов, собирающихся под напором воды. Установка подобных емкостей для дренажа рекомендуется на каждом втором изгибе магистрали. Это могут быть места схождения нескольких дрен или в углах дома. Для канализации важен размер поворотных резервуаров, который зависит от условий их эксплуатации. Вы можете купить уже готовые конструкции.

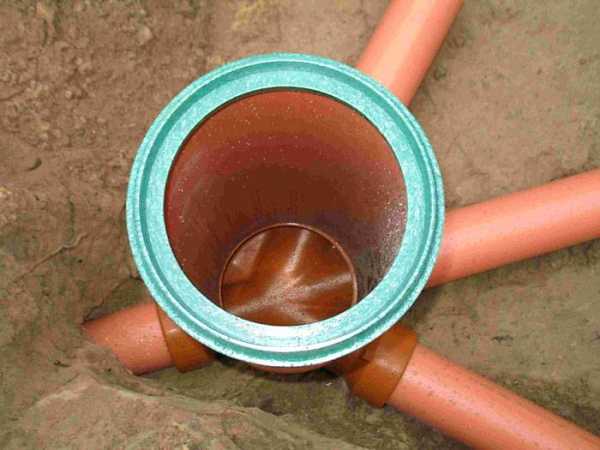

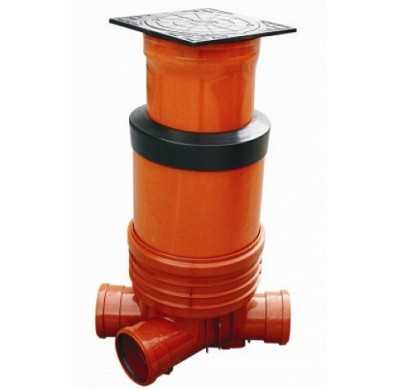

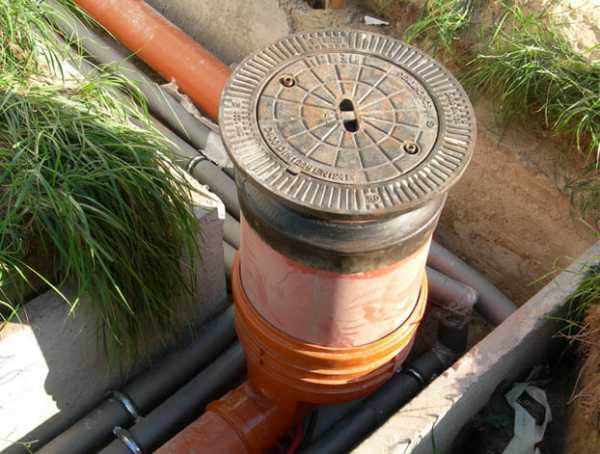

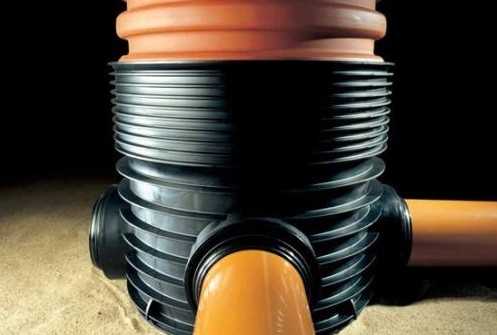

Поворотное устройство с несколькими входами

Колодец смотровой пластиковый: характеристики

Дренажный инспекционный или смотровой колодец предназначен для проверки и контроля работы канализационной конструкции. С его помощью можно решить разные проблемы, связанные с погодными условиями или антропогенными факторами. Ревизионный колодец должен иметь размер, позволяющий спускаться внутрь его проверяющему. Самые распространенные варианты: 400×1000 мм или 315×1000 мм. Важно чтобы диаметр был не менее метра.

Подобные резервуары для дренажа часто оборудуются специальными пескоприемниками, в которых накапливается наносной грунт. Иногда подобный вариант применяется вместо смотрового. Если цена за подобную конструкцию слишком высокая, то можно рассмотреть вариант, как сделать из пластиковой бочки простой колодец.

Простая ревизионная конструкция

Колодец накопительный пластиковый: нюансы конструкции

Коллекторный дренажный или накопительный колодец необходим для сбора дренажных вод и для их дальнейшего использования в технических целях. Устройство дренажной системы дома с накопительными резервуарами допускается на участках с глубоким прохождением водоприемной прослойки.

Такой водоприемный колодец является герметичной емкостью. Чтобы сделать водоотводный механизм нужно применять гофротрубы большого диаметра, чтобы в них мог поместиться погружной насос для откачки воды. Для систем водоотведения применяется дополнительное оборудование. Поэтому важно знать, как соединить дренажную трубу с насосным оборудованием. Цена подобных установок может быть достаточно высокой и для экономии бюджета можно применить еврокубы.

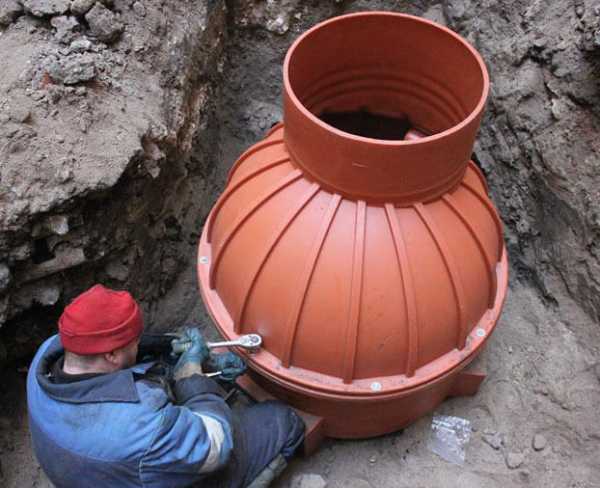

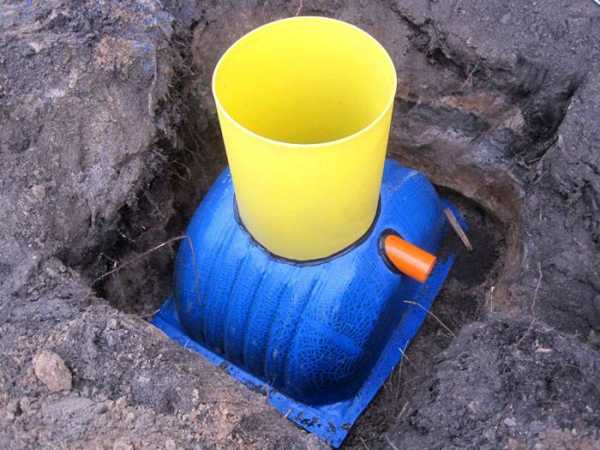

Накопительная конструкция

Материалы и устройства для изготовления дренажных колодцев

В зависимости от разновидности дренажного колодца необходимо подобрать подходящую гофротрубу. Вот основные варианты:

  • для поворотного или смотрового устройства понадобится труба с диаметром от 0,34 до 0,46 метров. Именно такой размер позволит пробраться внутрь конструкции для осмотра;
  • для накопительной или фильтрующей конструкции размеры должны быть побольше – от 0,7 до 0,9 метров;
  • диаметр резервуаров, предназначенных для технического обслуживания подобной системы должны быть от метра и более.

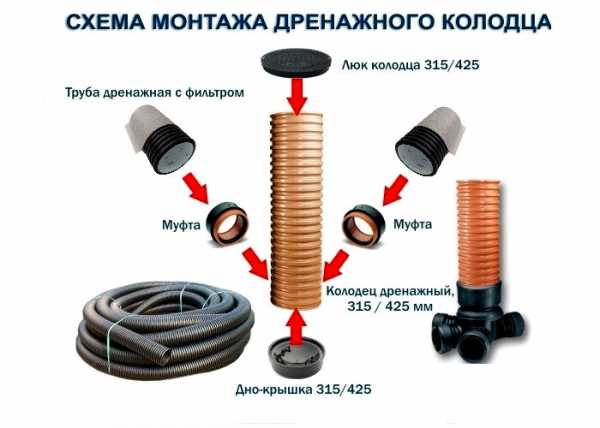

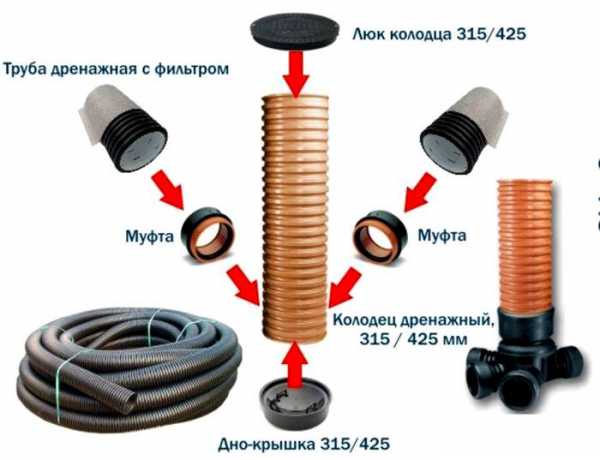

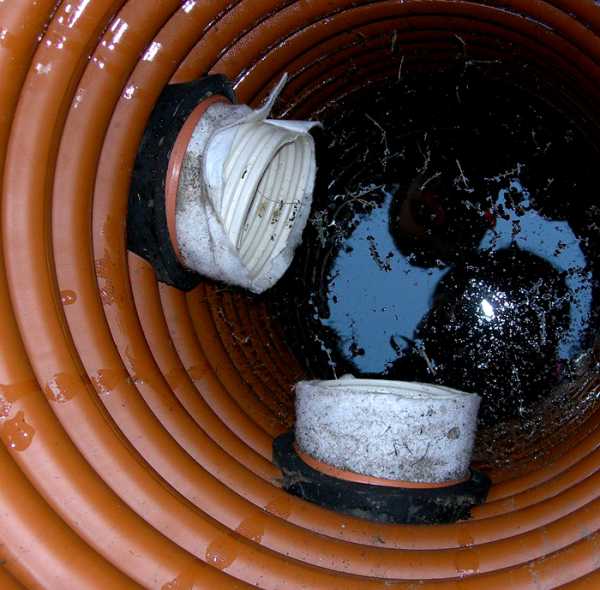

Составляющие компоненты накопительной конструкции

Также обязательно потребуются уплотнители из резины, дно из пластика и люк для закрывания отверстия.

Давайте выясним, какие материалы используются при производстве таких конструкций:

  • бетонные изделия, которые отличаются сложным монтажом;
  • пластиковые изделия характеризуются герметичностью. Они оборудуются манжетами и отводами для труб;
  • можно сделать устройства из разных подручных материалов.

Бетонный дренажный колодец: основные характеристики

Часто используется устройство из бетонных колец. При этом распространенный вариант – железобетонные кольца. Эти элементы могут быть различной высоты и разного диаметра. Установка дренажных труб производится при помощи специальной техники.

Как сделать подобную конструкцию зависит от применяемой технологии. При первом способе человек находится внутри кольца и копает яму, а оно оседает при углублении. Если размер элементов небольшой, то сначала роется яма, а затем с помощью крана манипулятора укладываются кольца.

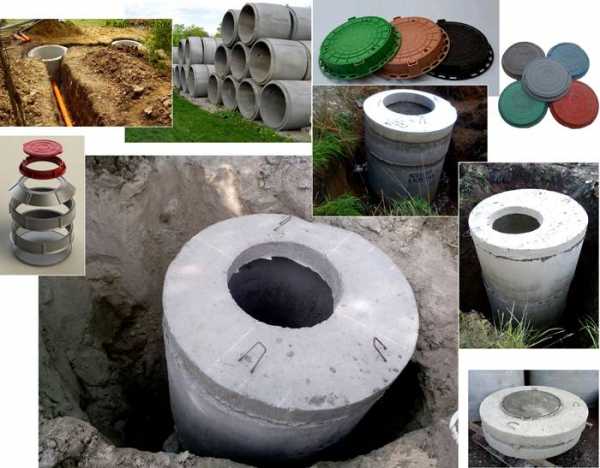

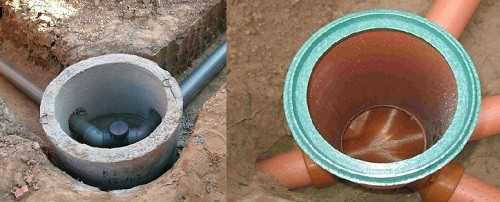

Бетонные изделия и специальные люки для кольцевых конструкций

Колодцы из бетона имеют такие преимущества:

  • значительная надежность и прочность;
  • хорошая теплоизоляция;
  • продолжительные эксплуатационные сроки.

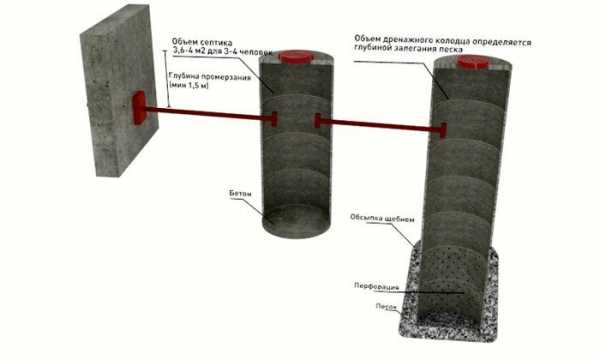

Схема дренажной конструкции

К минусам нужно отнести значительный вес материалов. Кроме того, бетон может разрушаться во влажной среде. Бетонные конструкции могут иметь пластиковые вставки, например крышки из пластика. У люков может быть и декоративная функция.

Дополнение из пластиковой вставки

Важным параметром является цена. При этом можно приобрести изделия разных производителей. Есть конструкции крышек от Egida.

Так выглядит функциональный люк от Egida

Пластиковый дренажный колодец: особенности конструкции

Канализационный колодец часто производится из пластика. Данный материал превосходно подходит для дренажа, он активно вытесняет бетонный вариант. При должном уходе можно сказать, что он вечный. Для канализации возможно изготовление в домашних условиях. При этом просто вырезаются подходящие куски, в них делаются отверстия для люка и днища. Можно сделать сливной из пластиковой бочки. Такой способ позволит получить бесшовные и сборные конструкции.

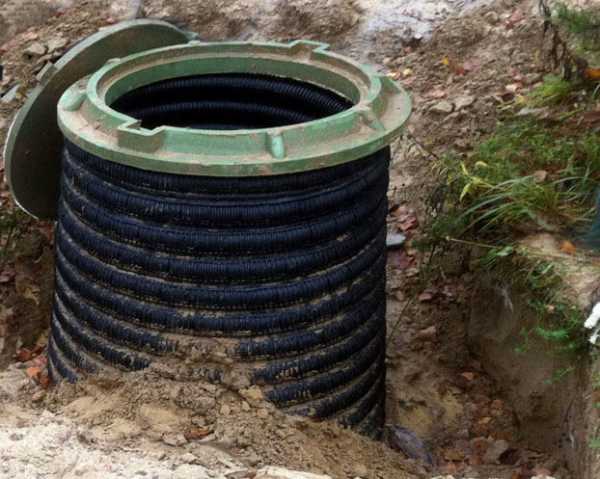

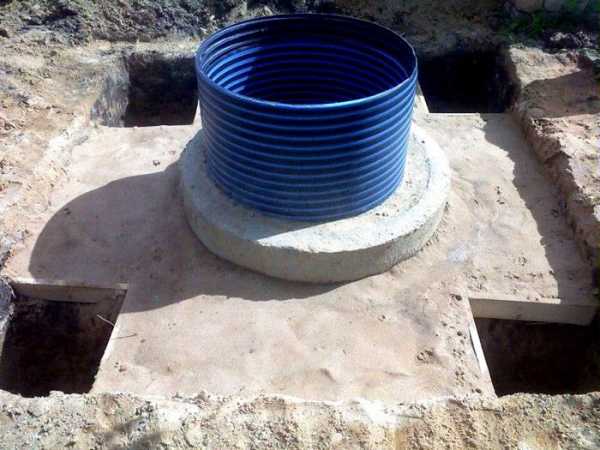

Дренажная конструкция из пластика, диаметр которой метр

Существует множество преимуществ пластиковых конструкций, поэтому их рекомендуется использовать вокруг частного дома. Вот основные достоинства:

  • небольшой вес;
  • стойкость к коррозии;
  • не трудоемкий монтаж;
  • значительный гарантийный срок;
  • надежность и простота соединений.

Ливневые конструкции можно заказать под ключ. Из пластика можно сделать кессон или использовать практичный материал для септика.

Дренажные элементы для ливневого устройства

Важными параметрами при выборе колодцев являются размеры и цены. Расценка на установку часто бывает высокой. Пластиковые колодцы могут иметь разное устройство. Есть сборный вариант. Также существует производство сварных конструкций. Некоторые простые конструкции выполняются из пластиковых бутылок. Но чаще используется обычный полиэтилен высокой плотности, а также разные виды ПВХ и полипропилен.

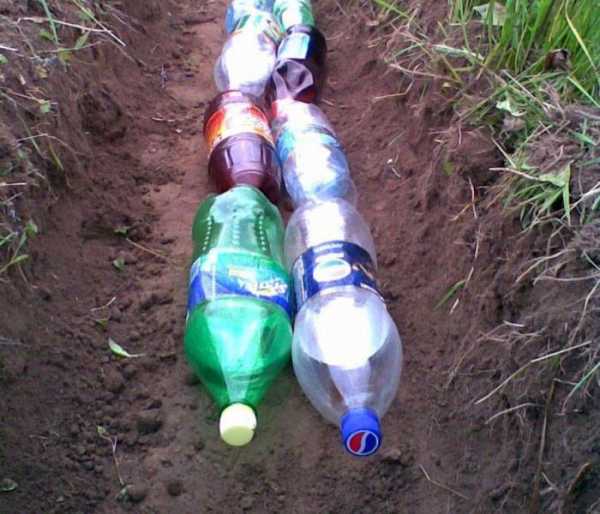

Конструкция для дренажа из пластиковых бутылок

Существуют разные производители дренажных конструкций. Например, компания Wavin  в комплекте предлагает систему из дна, крышки для люка и гофрированной трубы. Также фильтрующий  конический колодец реализуют и другие компании. Фирма Матлайн предлагает колодцы из полиэтилена. Шахта может быть в виде витой трубы или гофрированной. Сборные системы предлагает компания InstalPlast Lask.

Существуют разные классификации изделий. Например, модель  класса А15 означает, что элемент может выдерживать нагрузки до полутора тонн.

Для установки разных конструкций применяются специальные муфты, например, ККТ 3. К самым популярным вариантам относятся конструкции диаметр, которых 800-1000 мм. Из разных моделей часто выбираются колодцы Диам 400, цена которых зависит материала изделия. Часто для дополнения конструкции применяется пластиковый вкладыш. Востребованы и конструкции КСК 600, имеющие систему фильтрации. Также популярны модели КС 2 и ККС 3.

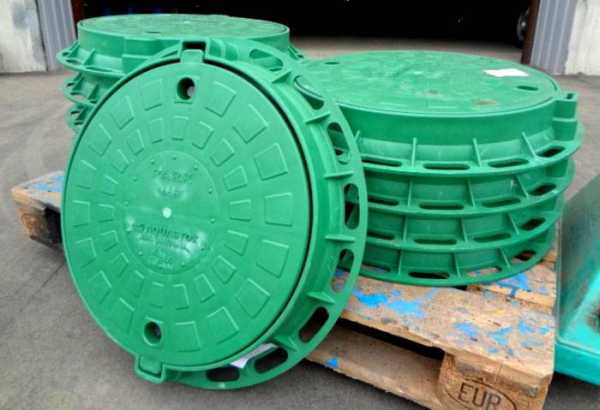

Пластиковые люки и крышки для колодца

Для канализационного дренажного колодца используются специальные люки. Как установить конструкцию зависит от назначения ливневого резервуара. Люки имеют различные размеры, и они маркируются в зависимости от своего назначения. Например, К 3000 – обозначает изделие для бытовой канализации. Оптимальный диаметр данного элемента составляет 100 см. Производство люков отличается разнообразием. Они могут быть квадратные или прямоугольные.

Пластиковые люки могут комплектоваться специальными замками

При монтаже подобных изделий, важно разбираться, как закрепить данный элемент. Усиленный вариант способен выдерживать нагрузку до 40 тонн. Пользуются популярностью изделия Egida. Для дренажной системы может использоваться даже декоративная крышка.

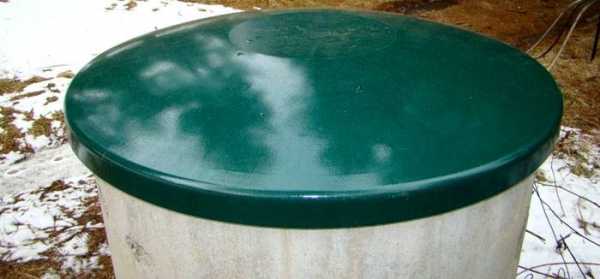

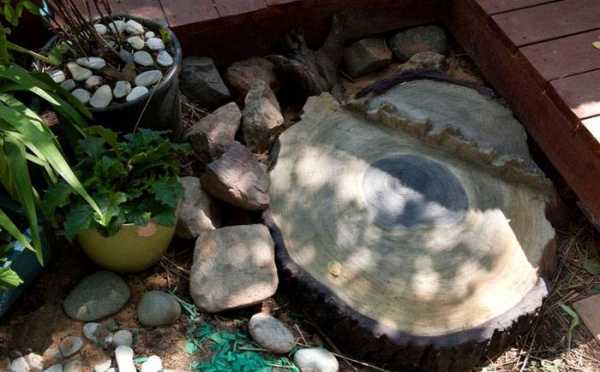

Вариант самодельной декоративной крышки

Пластиковая труба для колодца

Для дренажного колодца применяются гофрированные трубы большого диаметра. Чаще всего применяются изделия из поливинилхлорида или полиэтилена низкого давления. Гофротруба ПВХ полностью безопасна для окружающей среды. Данный материал разрешен для применения в дренажных системах. ПНД способен выдерживать даже низкое давление. При выборе материала имеют значение размеры и цены конструкций. Стоимость изделий определяется качеством продукции и производителями.

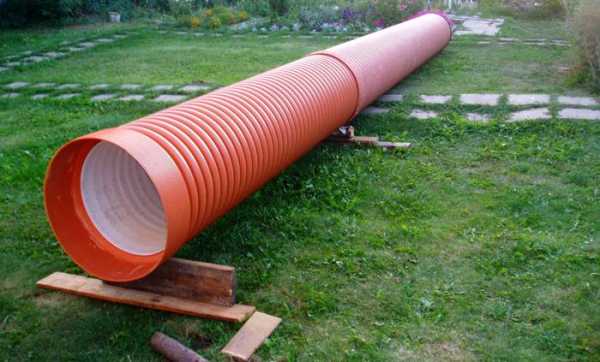

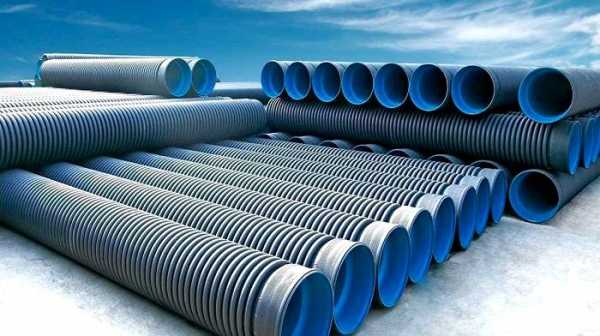

Вариант гофрированной магистрали для колодца

Дренажный колодец своими руками

Как сделать дренажный колодец подскажут полезные рекомендации от специалистов. Как выполняется монтаж можно видеть на видео.

Устройство ливневой канализации предполагает наличие таких составляющих:

  • лотки и желоба из трубы и из пластика для отвода воды;

Установка лотков

  • для ливневой канализации применяются трубы;

Гофрированные трубы

  • дождеприемники с решетками;

Простая конструкция приемника

  • накопительные конструкции, которые делаются из пластиковых труб, из покрышек, из бочки и даже из пластиковых бутылок;
  • фильтрующие детали;

Фильтры могут делаться из разных материалов

  • смотровые конструкции.

Перед тем как начать строительство конструкции для септика или дренажа рекомендуется изучить необходимые СНиПы. Вертикальная установка ливневой канализации с уклоном, а также обустройство в определенном месте и технология должны соответствовать определенным нормативам.

Таблица 1. Пошаговый монтаж колодца

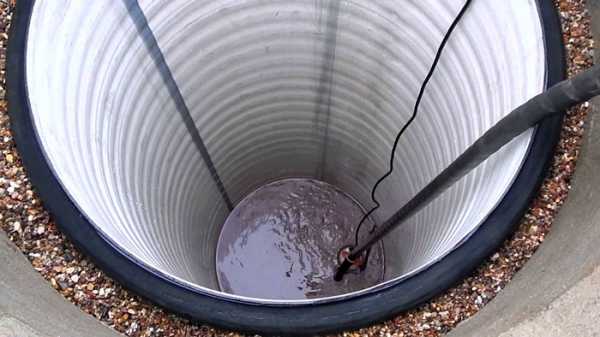

Также важно, чтобы без проблем проводилась чистка дренажным насосом. Для этого нужно продумать все необходимые размеры. Для монтажа можно использовать бетонные или пластиковые кольца. Но перед этим нужно определиться с типом конструкции. При создании колодца из пластиковых колец необходимо определить площадь дренажа, интенсивность выпадения осадков,  а также расположение коммуникационных систем.

Видео: монтаж дренажного колодца



Ремонт колодцев пластиковыми трубами

Даже колодцам иногда требуется ремонт. Об этом чаще всего свидетельствует ухудшение качества воды. Она приобретает неприятный запах и вкус. Причин появления подобных проблем множество. Большое количество илистых отложений оседает на дне и стенках шахты. Органические компоненты, попавшие в шахту, способны повлиять на герметичность облицовки.

Основные элементы колодца

Основная проблема старого деревянного колодца может быть в повреждении нескольких венцов. Если в  колодце произошла подвижка колец, то можно исправить проблему с помощью пластиковых колец и термоусадочных материалов. Также при этом используются специальные герметики для дна. Существует и производство вставок в колодец, которые позволяют сделать качественный ремонт.

Распространенной проблемой являются засоры

В некоторых случаях требуется соединение дренажной трубы с колодцем. Это позволяет откачивать воду и производить чистку. Углубление пластиковой трубой требуется, когда нет места для нового колодца. Как углубить конструкцию могут подсказать только специалисты.

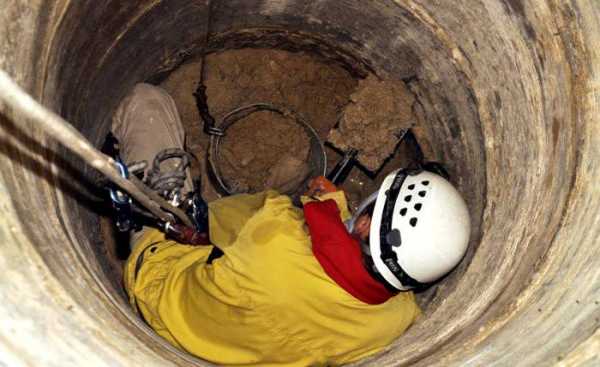

Углубление колодца требует соблюдение техники безопасности

Очистка дренажных колодцев: основные этапы

Часто чтобы сделать ремонт, необходимо провести чистку и дезинфекцию в колодцах. На видео показана  чистка с помощью дренажного насоса.



У многих возникает вопрос, если колодец залился, что делать. Чтобы определиться, можно ли почистить ливневую систему, следует пройтись по следующим пунктам:

  • сначала выполняется откачка воды из резервуара;
  • после того, как сброс воды произведен нужно почистить дно и стены конструкции с помощью раствора марганца темного цвета;
  • если на дне большое количество ила, то меняются все слои фильтров;
  • иногда требуется тщательная дезинфекция хлором. Вверх емкости прикрывается брезентом на сутки. При этом требуется полноценный отвод воды из колодца;
  • стенки нужно промыть несколько раз, пока из воды исчезнет запах хлорки.

Схема очистной системы

Важным вопросом является, куда девать воду при откачке. Ее можно отвести в естественный водоем или использовать в сельскохозяйственных целях.

Статья по теме:

Дренаж на дачном участке. Самый простой способ отведения ливневых и талых вод, виды и нюансы монтажа в специальной публикации нашего онлайн-журнала.

Где купить пластиковый колодец для канализации: цена, производители, дополнительные элементы

Перед тем как возвести ливневый колодец, нужно узнать, сколько стоит установка, а также стоимость отдельных элементов.

Некоторые детали можно приобрести отдельно. Например, это может быть крышка с люком, пластиковая труба, кольца сборные или пластиковая вставка. Дороже обойдутся декоративные крышки или трубы большого диаметра. Изделия из бетона и из пластика имеют разную стоимость.

Можно приобрести от разных производителей кольца для колодца, цена на разные модели зависит от качества материала и сложности конструкции. В таблице представлены цены на некоторые изделия.

Таблица 2. Средние цены на колодцы для канализации

Вы можете приобрести качественные конструкции или сделать их самостоятельно. В любом случае нужно соблюдать правила техники безопасности и учитывать рекомендации от специалистов.

Выбрать пластиковый или бетонный вариант, поможет изучение характеристик отдельных моделей и особенностей их установки. Какую конструкцию выбрать решать вам.

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Дренажный нкопительный колодец защищает фундамент от разрушения

Накопительный колодец с системой дренажных трубопроводов является важным элементом защиты фундамента дома и прилегающей территории от разрушительного действия неглубоко залегающих от поверхности грунтовых вод. Он в комплексе с ливневой канализацией предохранит от заболачивания участок путем понижения уровня подземной воды и ее отвода. Для этого обустраивается целая группа дренажных шахт разного назначения. Их общее число зависит от площади усадьбы и количества отводимой жидкости.

Структура и виды дренажных колодцев

Ступинский район Московской области расположен в бассейне реки Ока. Если напорные пласты находятся на глубине более 40 м, то грунтовые воды — на 4-7 м. На пойменных участках влага поднимается еще выше к поверхности. Поэтому при закладке дома обустройство дренажной канализации является жизненной необходимостью. Не помешает и септик, функция которого заключается в фильтрации не только грунтовых вод, но и канализационных стоков.

403 Forbidden
nginx

Применяется два дрена: открытого и закрытого типов. Дренажные колодцы в общем случае представляют собой инженерную конструкцию в виде резервуара, заглубленного в почву. Основными элементами строения являются:

  • шахта;
  • днище;
  • подводящие и выводящие трубопроводы;
  • накрывной люк.

Кроме коллекторного колодца на участке желательно смонтировать фильтрующую и ревизионную шахты, при необходимости — поворотную. Колодец в подвале также будет оригинальным решением по отводу верхней грунтовой воды, которая обычно стоит в период весенних паводков.

403 Forbidden
nginx

Установить колодец на даче своими руками вполне по силам любому человеку. Но для этого желательно проконсультироваться со специалистами, которые могут указать на некоторые особенности системы. Смотровое сооружение предусматривает контроль над состоянием труб и уровнем грунтовой воды. Фильтрующий колодец устанавливается в случае невозможности отвода подземного потока за территорию участка. Накопительную или водоприемную шахту строят при невозможности вывода трубопровода к месту водосбора и монтажа фильтрующей конструкции.

Устройство и установка приемного водосбора

Свой колодец оборудуется в наиболее пониженном месте территории. Он похож на трубу, прочно защищенную слоем гравия и обмотанную геотекстилем. Внутри устройства помещен электрический насос, который через шланг откачивает воду. Поэтому для подачи электроэнергии встраивается герметичная розетка.

Выкаченную жидкость применяют для полива огорода. Накопительные колодцы чаще всего изготавливаются из бетона. В настоящее время все большей популярностью пользуются пластиковые резервуары. Такое положение связано с низкой стоимостью изделия и существенно меньшими трудозатратами. Хотя бетон при этом очень долговечен и прочен. Как сделать самостоятельно углубление под бетонные кольца, возможно понять, исходя из размеров конструкции.

403 Forbidden
nginx

Если она имеет диаметр, позволяющий находиться человеку в середине, то при углублении происходит постепенная усадка кольца под собственным весом. При незначительном размере сначала производится выемка грунта, а затем с помощью подъемного устройства опускаются в котлован кольца. Пластиковые изделия всех этих проблем лишены. Они легки, не подвержены процессам разрушения. Сроки их эксплуатации составляют не меньше 50 лет при условии, что будет использоваться септик.

Соединение трубопроводов проводится с использованием резиновых и манжетных уплотнений. Пластиковая гофротруба оснащена кольцевыми ребрами, которые увеличивают прочность изделия. Ее стандартный диаметр для накопительного колодца составляет около 700 мм. При условии необходимости проникновения в середину человека он должен быть не менее 900 мм.

Схема монтажа и сборки накопительного колодца производится по такому алгоритму:

  1. Проводится подгонка гофрированной трубы по длине. Отверстия для соединения труб должны быть на высоте не ниже полуметра от дна колодца.
  2. Выполняется установка герметических манжет.
  3. Монтируется дно. Герметичность обеспечивается использованием мастики на основе битума.
  4. Готовится дно дренажной траншеи с основанием из песка и щебня. Поверх заливается цементный раствор и укладывается геотекстиль.
  5. Устанавливается пластиковый колодец, подключается насос.
  6. Снаружи конструкции производится засыпка гравием. Монтируется люк.

Фракция щебня должна быть как можно меньше, чтобы не повредить стенки колодца.

Очистка сточных вод

Колодезный септик целесообразен при недостатке воды. Его возможно обустроить самостоятельно и без особых материальных затрат. Для этого пригодятся ненужные автомобильные или тракторные покрышки, заводские железобетонные и пластиковые трубы. Пескоуловители могут играть роль не только очистителей сточных осадков, но и дренажной системы.

Перед возведением конструкции необходимо вырыть траншею, в которую будут уложены три трубы на удалении 1 м друг от друга. Ложе для каждой из них должно быть залито бетоном. Все три шахты соединяются между собой и засыпаются щебнем, сверху — слоем почвы, которая хорошо уплотняется. Над каждым колодцем устраивается люк. Септик готов к работе.

403 Forbidden
nginx

Сущность функционирования системы заключается в последовательном прохождении стоков через каждый колодец. Ил и твердые отходы оседают на первой линии. Накопившаяся вода перетекает во вторую шахту и далее по такому же принципу — в третью. В последних двух колодцах песколовка является еще одним фильтром.

Приобретенные в магазине бактерии помогут провести биологическую очистку жидкости. Она пригодится для хозяйственных нужд и полива огорода. Такой простой септик поможет избежать проблем, часто возникающих с санитарной службой при стоке нечистот.

Важным преимуществом устройства очистки станет образование в первом дренажном колодце бесплатного гумуса, который можно применять как органическое удобрение. Для откачки отстоявшейся воды необходим дренажный насос.

Его мощность не должна быть слишком высокой. Для частного дома вполне хватит устройства с производительностью до 200 л в минуту. Лучшим вариантом является погружной насос. Но если дренажная система имеет уклон, то вода самотеком уйдет за пределы территории усадьбы.

kolodetsoved.ru

устройство, виды, пластиковый или бетонный выбрать

Дренажный колодец принято использовать в системе закрытого или грунтового дренажа, основным назначением которого является понижение уровня грунтовых вод путем их удаления и отведения с участка. Подобная система позволяет предохранить почву от чрезмерного переувлажнения, которое нередко приводит к заболачиванию.

При этом на участке можно устраивать целую систему дренажных колодцев, соединяемых между собой дренами. На расчет количества колодцев решающее влияние оказывают не только площадь участка, но и количество отводимой воды, уровень залегания грунтовых вод, состав почвы и пр. Назначение колодца определяется его видом.

В любом случае дренажный колодец является инженерным сооружением, представляющим собой емкость, которая заглублена в грунт. Основными элементами емкости являются шахта, люк, днище, сюда по водоотводным трубам стекаются грунтовые воды. Существует несколько видов дренажных колодцев, которые следует уметь правильно размещать на участке.

Ревизионный (смотровой)

Основным назначением ревизионного колодца, иначе именуемого инспекционным или смотровым, является не сбор и отведение вод, а возможность осуществления контроля за состоянием труб и выполнением их прочистки в случае засорения.

Обычно используют смотровые колодцы поворотного типа, установка которых производится в местах изгибов труб или скрещивания нескольких дрен. Именно в этих местах чаще всего происходят заиливание и засоры, которые без труда можно устранить водной струей высокого давления.

Смотровые колодцы могут быть небольшими (340-460 мм), используемые исключительно для промывки и достаточно внушительных размеров (800-1500 мм), дающих возможность специалисту спуститься вниз и на месте осуществить профилактику. Как правило, установка подобных колодцев производится в начале трассы в местах наиболее высоких точек участка.

Фильтрующий

Фильтрующий колодец, иначе именуемый поглотительным, устраивают на участке либо за его пределами только в случае невозможности отведения влаги в место водосбора, которым могут выступать нижележащие грунты, водоем или централизованная канализационная система.

Подобный тип колодцев устраивают при незначительном количестве отводимых грунтовых вод (не более 1 куб.м за сутки) на тех участках, где преимущественно присутствуют супесчаный и песчаный грунты. Диаметр поглотительного колодца редко превышает 1,5 м, правда, он не обязательно должен иметь круглую форму.

В случае устройства фильтрующего колодца прямоугольной формы глубина его заложения должна составлять более 2 м, а максимальный размер – 3х2 м. На дне колодца должна быть устроена подушка из щебня, битого кирпича, гравия, шлака либо любого другого аналогичного материала. Толщина подушки, выполняющей роль донного фильтра, должна составлять 0,2-0,3 м. Следует произвести обсыпку наружных стен грунтом. Верх сооружения также следует засыпать грунтом, предварительно уложив геотекстиль.

Устройство фильтрующего дренажного колодца

Накопительный

Накопительный колодец, иначе именуемый водоприемным, применяют в случае отсутствия поблизости места водосброса и невозможности устройства фильтрующего колодца. Устраивается подобный колодец в наиболее низком месте участка, он имеет сходство с трубой, надежно защищенной обсыпкой и уложенным геотекстилем. Кроме дна и крышки устройство должно быть оснащено шлангом и насосом, с его помощью и производится откачка воды.

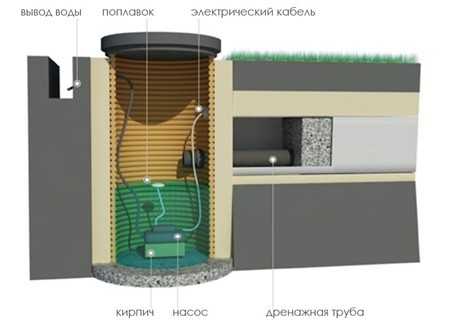

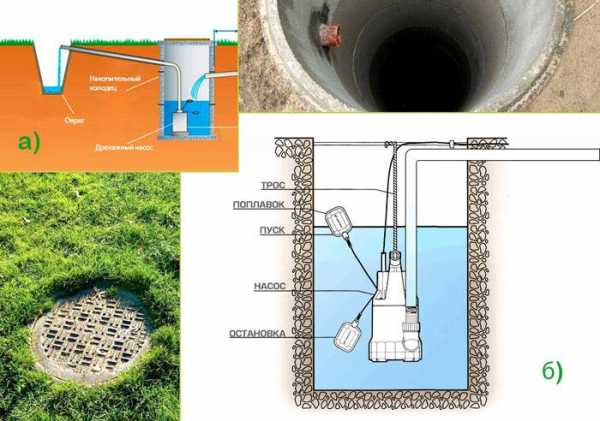

Устройство накопительного колодца

Вполне очевидно, что для работы насоса потребуется электросеть, для устройства которой необходима прорезиненная розетка. Откачанную воду можно направлять в водоем либо канаву, а также использовать для сельскохозяйственных нужд – полива сада и огорода.

Бетонный или пластиковый

Величина колодцев, так же как и бетонных труб, может отличаться по размерам и используемым для их устройства материалам, в качестве которых обычно используют пластик или бетон.

Бетонный дренажный колодец устраивают с помощью бетонных колец различной высоты и диаметра. Монтаж колец можно выполнять двумя способами.

Первый из них возможен при достаточно большом диаметре колец, когда человек может рыть яму, находясь внутри. Кольца будут опускаться под собственным весом. Если диаметр колец не позволяет реализовать первый способ, то монтаж производится при помощи специального оборудования в виде крана-манипулятора.

Основное преимущество колодца, устроенного с использованием железобетонных колец, — надежность, прочность и долговечность эксплуатации. К недостаткам можно отнести лишь значительную трудоемкость монтажных работ.

Пластиковые дренажные колодцы постепенно вытесняют аналогичные им, устроенные при помощи бетонных колец. Их стоимость гораздо ниже, а монтажные работы являются гораздо менее трудоемкими.

Пластик, в сравнении с бетоном, имеет на порядок меньшую массу, к тому же данный материал не подвержен коррозии, а срок его эксплуатации составляет не менее полувека. Все соединения труб являются довольно простыми и выполняются при помощи резины и манжетных уплотнителей, способных десятилетиями сохранять высокую степень герметичности.

Отличительной особенность пластиковой гофротрубы, применяемой для устройства дренажных колодцев, являются ребра жесткости, позволяющие выполнить надежное закрепление конструкции.

Как обустроить своими руками

Конечно, готовые дренажные колодцы, изготовленные на профильном оборудовании с соблюдением технологического процесса, являются не только надежными, но и удобными в монтаже. Одним из основных их недостатков является высокая стоимость, что в значительной степени проявляется при покупке трубы, диаметр которой превышает 0,9-1 м.

Чтобы сэкономить, вполне возможно устроить дренажный колодец своими руками. Начать следует с покупки гофрированных труб необходимого диаметра. Для сооружения смотровых устройств вполне подойдут трубы, диаметром 0,34-0,46 м, такого размера будет вполне достаточно для того, чтобы можно было, изогнувшись опустить руку и устранить засор при помощи направленной под напором из шланга струи. Для устройства накопительных и фильтрующих колодцев лучше использовать трубы диаметром 695 мм, если же есть необходимость проникновения человека внутрь, то тогда придется купить трубы диаметром 925мм.

Для строительства дренажного колодца, кроме гофрированной пластиковой трубы необходимо пластиковое дно, люк, уплотнители соответствующего диаметра. Все составляющие компоненты лучше заказывать отдельно у различных поставщиков, так как готовый комплект, как правило, обходится дороже.

Выполнять работы по монтажу и сборке накопительного колодца следует в следующем порядке:

  • Выполнить обрезку гофрированной трубы до необходимой длины, прорезать отверстия для установки дрен (не ближе, чем 0,5 м от дна) и произвести установку резиновых манжет;
  • Произвести монтировку дна, обеспечив герметизацию соединений применением мастики на битумной основе;
  • Выполнить подготовку дренажной канавы, устроив основание из утрамбованных песка, щебня и земли;
  • Дно подготовленной канавы залить цементно-песчаным раствором, поверх которого уложить геотекстиль;
  • Установить колодец на дно канавы состыковать трубы и подключить насос;
  • Выполнить засыпку щебнем или гравием наружных стен колодца;
  • Установить люк.

Выполнять засыпку лучше гравием или мелким щебнем, так как камни большой фракции могут быть острыми и повредить стенки колодца. Очевидно, что при правильности подготовительных и монтажных работ можно самостоятельно устроить любой из видов дренажных колодцев, которые помогут без труда справляться с грунтовыми водами на протяжении нескольких десятилетий.

udobnovdome.ru

схема установки, как сделать расчет, установку и монтаж колодца, фото и видео

Содержание:

1. Виды и функции дренажных колодцев
2. Поворотные колодцы
3. Ревизионные колодцы
4. Колодцы поглотительного типа
5. Накопительные колодцы
6. Колодец в подвале или на цокольном этаже

7. Септические колодцы
8. Монтаж ревизионного или поворотного колодца
9. Установка фильтрующего колодца
10. Фильтрующие колодцы из кирпича своими руками
11. Как сделать бетонные колодцы
12. Пластиковые колодцы
13. Накопительные колодцы — монтаж
14. Дренажный колодец в подвале

Даже прочный фундамент с хорошей гидроизоляцией может со временем разрушиться под воздействием грунтовых и талых вод. Чтобы этого не произошло, вокруг дома создают дренажную систему для защиты здания от влаги. Важным элементом такой системы является дренажный колодец, как он выглядит, можно посмотреть на фото. Можно купить как готовый колодец, так и сделать его самостоятельно. Устанавливают данный элемент либо в подвале дома, либо в наиболее низкой точке участка. Прежде чем перейти к тому, как сделать дренажный колодец, нужно изучить существующие виды данных изделий и их назначение.

Виды и функции дренажных колодцев


Все такие колодцы, независимо от вида и предназначения, представляют собой своеобразный стакан без дна, к стенам которого подведены дренажные или канализационные трубы. При открытии такого изделия можно прочистить трубы, убрать собравшийся мусор или проконтролировать течение воды.

Поворотные колодцы


Монтаж дренажных колодцев подобного типа осуществляется на поворотах трубопроводов и по углам дома (в случае пристенной системы). Главной их функцией является упрощение доступа к засорившимся перфорированным трубам.

Ревизионные колодцы


Такие устройства имеют большой объем – внутри них может поместиться человек. Сквозь ревизионный колодец легко провести чистку и проконтролировать работоспособность трубопровода (прочитайте также: «Устройство дренажных колодцев на участке»). Обустраивают колодцы данного типа на прямых длинных участках дренажных труб с промежутком до 20 метров и в местах их соединения. Иногда ревизионным колодцем можно заменить поворотный.

Колодцы поглотительного типа


Такие колодцы, как правило, имеют глубину от 3 метров. В них собирается жидкость, поступающая по дренажным трубам в резервуар. Дно выстилается толстым слоем щебня, сквозь который в грунт просачивается влага. Установка дренажного колодца поглотительного типа является целесообразной в том случае, если воду невозможно отводить в магистральную канализацию или удалять другим образом. Поверх дна устройств выкладывают слой грунта или геотекстиль. Производить монтаж такого колодца можно на песчаном грунте с неплохой фильтрующей способностью.

Накопительные колодцы


В таких устройствах также собирается жидкость, поступающая по трубам, но в них предусматривается герметичное дно. Собравшаяся влага не проникает в грунт, а служит для орошения растений. Также после откачки воды ее можно просто сбросить в водоем. Накопительные колодцы обычно ставят на почвах с плохой фильтрацией – глинистой, суглинистой.

Колодец в подвале или на цокольном этаже


В том случае, если в подвал часто попадает вода, рекомендуется устанавливать дренажный колодец глубиной немного больше 50 сантиметров, в котором располагают насос. Скопившаяся жидкость откачивается аппаратом и удаляется посредством специального оборудованного канала.

Септические колодцы


Такие устройства используются для удаления или доочистки жидкости, очищенной в септике. Емкости бывают накопительного или поглотительного типа – выбор зависит от качества очистки в септике воды и намерения владельца использовать ее в дальнейшем для утилизации в грунт или хозяйственных нужд.

Монтаж ревизионного или поворотного колодца


При желании можно сделать дренажные колодцы своими руками. Их устанавливают на поворотах дренажных труб или через каждые 20 метров на прямом трубопроводе. Изделия могут быть выполнены из бетона или пластика. Диаметр колодца должен быть 34-46 сантиметров, но если необходим доступ в шахту, то его нужно увеличить до 1 метра и больше.

Порядок действий:

  • выкопать котлован и подвести к нему траншеи для прокладки труб;
  • на стенках ревизионного колодца сделать отметки в местах будущего трубопровода;
  • на стенках по отметкам высверлить отверстия согласно диаметру труб;
  • опустить колодец с дном в котлован на бетонную или песчаную подушку;
  • соединить трубы и оборудовать стыки резиновыми уплотнителями, а также промазать их силиконом или битумной мастикой;
  • оборудовать верх смотрового колодца люком;
  • засыпать стенки колодца и трубы смесью щебня и песка.

Установка фильтрующего колодца


Колодцы фильтрующие (в том числе и для септиков) делают из бетона, кирпича, пластика и некоторых подручных материалов. Вода в данные колодцы попадает из дренажных труб или септика, и затем просачивается через щебень и впитывается в грунт. При большом объеме сточных вод рекомендуется делать больше одного колодца. Такие строения нельзя создавать на глинистой почве и при высоком уровне грунтовых вод.

Обязательно проводится расчет дренажного колодца: его следует устанавливать ниже уровня промерзания почвы, но выше уровня грунтовых вод. Рекомендуемая глубина – 2,5 — 3 метра.

Для дренажа используют щебень, гравий, колотый кирпич с размерами частиц не более, чем 3сантиметра. Самые крупные частицы укладывают в центре шахты, а мелкие – около стенок. Форма колодца может быть квадратной или круглой.

Фильтрующие колодцы из кирпича своими руками


Лучше делать такой колодец большим, но на это требуется немало денег и времени. Сначала выкапывают котлован, потом сооружают внутри опалубку. Стенки возводятся по принципу «полкирпича» (между соседними кирпичами остаются небольшие промежутки). На дно укладывают щебенку, а пространство между стенками колодца и котлована засыпают щебнем, но после подводки трубопроводов. Сверху его закрывают деревянной или пластиковой крышкой.

Как сделать бетонные колодцы


В работе, как сделать дренажный колодец своими руками, нет ничего сложного, но создание бетонного устройства не только не выгодно с финансовой точки зрения, но и занимает много времени. При строительстве используют монолитные или перфорированные железобетонные кольца. Также создать конструкцию можно путем заливки цементного раствора в подготовленную опалубку. Места соединения труб с колодцем обрабатывают битумом, а дно выстилают фильтрующим слоем.

Пластиковые колодцы


Такие устройства обходятся дешевле, чем бетонные и кирпичные. Для этого используют трубы с перфорацией или готовые конусообразные колодцы, не имеющие дна, к которым подключают дренажный или канализационный трубопровод. На дно укладывают фильтрационный слой, а сверху колодец засыпают пескоцементной смесью или песком.

Накопительные колодцы — монтаж


Схема дренажного колодца весьма похожа на накопительное строение. Основное отличие заключается в том, что у последнего имеет дно. Его устанавливают на бетонную или песчаную подушку в котлован, подключают трубы, герметизируют стыки и стенки, а сверху засыпают смесь песка с цементом или просто песок. В колодец опускают насос, а горловину закрывают крышкой. Читайте также: «Как сделать дренажный колодец своими руками – варианты конструкция, правила монтажа».

Дренажный колодец в подвале


Обычно дренажной системы вокруг дома вполне хватает, но если подвал дома постоянно затапливается, имеет смысл сделать дренажный колодец в самом доме. В цементной стяжке пола подвала делают канавы для труб, а также выкапывают котлован глубиной 60-200 сантиметров, в котором устанавливают накопительную емкость (к примеру, из металла или пластика) с дренажным насосом.

Трубы с перфорацией помещают на подушку из щебня или на слой геотекстиля в траншеи, делая уклон в сторону колодца (на метр трубы – 2 сантиметра уклона). Сверху их засыпают щебнем. Стены и пол герметизируют и заливают бетонную стяжку. Такой колодец спасет подвал от подтоплений, но заберет у помещения около 30 сантиметров высоты.


kanalizaciyadoma.com

коллекторный колодец для дренажа, дренажный конический колодец для дренажной системы, фото ив идео примеры

Содержание:

1. Виды дренажных колодцев и их устройство
2. Смотровые колодцы
3. Накопительные колодцы
4. Поглотительные колодцы

Необходимость в обустройстве дренажной системы возникает на земельных участках, где отмечается высокий уровень залегания грунтовых вод. В таких случаях существует потребность в отводе воды от основания строения. Подобная система состоит из сети перфорированных трубопроводов. Кроме этого необходимо устройство дренажных колодцев различного назначения. Порядок их создания зависит от функций, которые на них возлагаются.

Виды дренажных колодцев и их устройство


Сейчас дренажная система является сложной инженерной конструкцией. В нее должны входить колодцы для дренажной системы разного назначения.

Они бывают:

  • смотровыми;
  • накопительными;
  • поглотительными.

Смотровые колодцы. Их применяют для осуществления контроля над состоянием дренажной системы или проведения профилактических работ, например, для промывки трубопроводов. Смотровые дренажные колодцы можно обустраивать специальными пескоприемниками, предназначенными для накопления наносного грунта, который содержится в дренажных водах.

Не лишним будет их строительство в местах, где имеются повороты дренажных трубопроводов. Монтаж колодцев подобного типа выполняют только на ровных участках системы в местах соединения дрен через каждые 30 метров.

Накопительные колодцы. Они устраиваются в случае необходимости собирать дренажные воды для дальнейшего их использования в технических целях. Их обустраивают на участках, характеризующихся глубоким залеганием в грунте водоприемных слоев при невозможности отвода стоков в почву. Конструктивно накопительный колодец представляет собой герметичную емкость.

Поглотительные колодцы. На них возлагается функция отвода воды в почву. Их устраивают при отсутствии возможности подключения к централизованным канализационным системам и на земельных участках, где нельзя организовать сброс сточной жидкости на рельеф. У данного вида колодцев отсутствует дно. При глубоком залегании водоприемных слоев в грунте их оснащают дренажными скважинами.

Смотровые колодцы


Устройство дренажных колодцев данного типа считается самым простым. Основное их назначение – обеспечение доступа к дренажным трубопроводам для их промывки. Строить смотровой колодец для канализации большого объема нет необходимости, поскольку, чем значительнее его площадь, тем дороже он обойдется.

По этой причине, при проектировании дренажной системы, нужно предусмотреть обустройство таких колодцев из пластиковых гофротруб, как они выглядят, видно на фото. Приобрести их можно без проблем. Потребуется изделие, диаметр которого не более 220 сантиметров. Для промывки будет достаточно 465-миллиметровой гофротрубы. Использование этого материала позволяет упростить создание колодца и обойдется недорого. Прежде чем приступить к работам, разберемся, как сделать дренажный колодец по всем правилам и нормам.

Монтаж выполняется в следующей последовательности:

  1. Когда отрезается гофротруба, учитывается глубина будущего колодца.
  2. В местах вхождения дренажных труб прорезают отверстия, имеющие соответствующий диаметр. Для соединения применяют резиновые уплотнения.
  3. Дно колодца приклеивают с помощью специальной мастики или водостойкого клеящего состава.
  4. Собранную конструкцию колодца помещают в подготовленный котлован и производят подсоединение трубопроводов для дренажа.
  5. Колодец накрывают специальной крышкой – теперь он готов к эксплуатации.

Накопительные колодцы


Одной из отличительных особенностей колодцев такого типа является их объем, поэтому для них можно применять гофротрубы, но большого диаметра. Но поскольку накопительные конструкции делать следует герметичными, лучше использовать такие искусственные материалы как углепластик, пластик и аналогичные им.

Когда требуется недорогой колодец, при проектировании дренажных систем необходимо рассмотреть возможность применения еврокуба.

Данные пластиковые емкости отличаются:

  • относительно невысокой стоимостью;
  • абсолютной герметичностью;
  • значительным объемом;
  • простотой монтажа.

В них устанавливают погружной насос для откачки жидкости. Колодец канализационный железобетонный или пластиковый станет более дорогим вариантом в случае применения.

А вот преимущество таких строений заключается в возможности применения унифицированных элементов, предназначенных для сборки колодца, и это делает монтаж быстрым и простым.

Когда производится устройство дренажного колодца из бетонных колец большого диаметра, может потребоваться подъемная техника. При выборе железобетонной конструкции нужно уделить внимание качеству заделки стыков. От этой работы зависит герметичность сооружения. Также потребуется хорошая наружная гидроизоляция.

В строениях накопительного типа не лишней будет установка системы автоматики для обеспечения откачки жидкости, когда она достигнет определенного уровня. Читайте также: «Как сделать дренажный колодец своими руками – варианты конструкция, правила монтажа».


Поглотительные колодцы


Устройство таких колодцев считается более сложным. Их основное назначение — передача собранной жидкости в грунт. Когда слои почвы, принимающие влагу, залегают неглубоко, проблем практически никогда не бывает. Но если почва на участке глинистая, тогда необходимо принять меры с целью улучшения поглощающих свойств. До того, как обустроить конструкцию поглотительного типа, нужно произвести анализ почвы, в месте его обустройства.

Чаще всего можно встретить бетонный поглотительный колодец, который обычно сооружают самостоятельно или применяют готовые железобетонные кольца. Его глубина должна превышать отметку уровня промерзания грунта, а необходимый диаметр определяют, исходя из поглощающей способности местного грунта. Чем меньше данный показатель, тем большей должна быть у колодца площадь. Читайте также: «Ливневый дренаж: назначение и варианты устройства».
В зависимости от степени промерзания грунта и количества грунтовых вод обустраивается прямой или дренажный конический колодец.

На его дно насыпают фильтрующий материал, например, щебень, лучше всего выбирать гранитный, поскольку он не подвержен размыванию. Если по каким-либо причинам нельзя достичь слоя грунта, который способен принять влагу, нужно устроить дренажные скважины. Их бурят на необходимую глубину и от этого показателя и от их количества зависит качественный дренаж колодца. Скважины обсаживают металлической перфорированной трубой, при этом изделия из пластика использовать нежелательно, поскольку они подвержены деформации при подвижках грунта.

В поглотительный коллекторный колодец для дренажа выводят трубы на высоте 0,5-0,7 метра над дном ямы. Для предотвращения попадание мусора в качестве фильтра используют мелкую армирующую сетку.


kanalizaciyadoma.com
