Дробилка для травы своими руками изготовить – рекомендации по изготовлению самодельной дробилки

Измельчитель травы своими руками

Даже в небольшом хозяйстве требуется иметь достаточное количество механизированной техники, облегчающей то или иное действие. Это позволяет существенно сократить трудозатраты и повысить эффективность работы. Одним из таких агрегатов является измельчитель для травы. Он позволяет создавать из травы хорошие удобрения, заменив покупку дорогостоящих химикатов. Сегодня на рынке представлено большое количество типов такой техники, однако, можно сделать измельчитель травы своими руками. Но для начала, чтобы понять, как его делать, требуется разобрать, из чего он состоит.

Виды измельчителей

Подобные агрегаты для обработки травы разделяются всего по 2 основным критериям:

1. Типу, а также мощности силовой установки.
2. Используемой ножевой системы.

Стоит подробно разобрать каждый из пунктов.

Измельченная трава идет на корм животным

Тип двигателя

Собрать измельчитель травы для кур либо иной живности можно, используя электрическую или бензиновую силовую установку.

Электрический

Самодельные измельчители травы, оборудованные электрическим двигателем, своей характерной чертой имеют небольшой вес, тихую работу, а также полное отсутствие выхлопов. Однако главным недостатком подобных агрегатов считается отсутствие мобильности, так как они работают только от сети. В среднем мощность подобных устройств варьируется в пределах 2-5 кВт. Из-за этого такие модели относятся к более дешевым вариантам.

Бензиновым

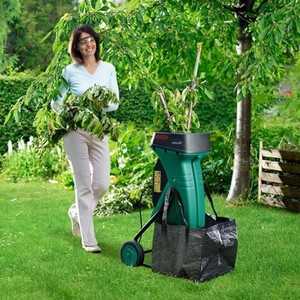

Наиболее распространенные заводские измельчители оборудуются бензиновым мотором. Это позволяет перемещать такое устройство в любую точку, несмотря на более тяжелую и массивную конструкцию.

Дополнительно к её массе добавляется емкость топливного бака, питающего бензиновый двигатель. Однако подобные силовые установки более мощные, нежели электрические. В результате минимальная стоимость таких агрегатов начинается от 750$, хотя они и гораздо производительнее. Но зачастую их выбирают крупные агрокомпании, где есть большой объем работы.

Дополнительным критерием считается мощность силовых установок. Основным подобным показателем считается подтвержденная мощность мотора. В среднем она составляет 4-7 л.с. К тому же более продвинутые модели имеют функцию реверса.

Использование обратного хода позволяет освободить рабочую емкость в случае её блокирования слишком большим количеством травы либо ветками.

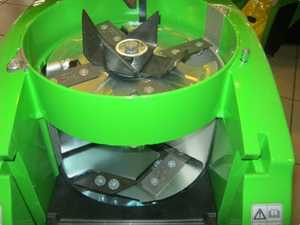

Типы режущих частей

Когда требуется собрать дробилку для травы своими руками, важным элементом в её конструкции считается режущая часть. Её применяют следующих типов:

1. Оборудованные одновременно 2 либо больше ножами. Наиболее простыми считаются модели, в которых установлено 2 режущих лезвия, находящихся в горизонтальной плоскости. Агрегаты подобного типа применяются с целью измельчения травы либо маленьких веток, имеющих диаметр, не превышающий 2,5 см. Модели сложнее, имеют 4 либо 6 ножей, расположенных в обеих плоскостях и способные измельчать более серьезные ветки.
2. Имеющие червячную дробилку. В подобных агрегатах режущий элемент имеет форму винта, наподобие того, что используется в мясорубке. Однако устанавливается он вертикально и количество винтом в нем несколько меньше. Такие модели работают очень быстро и позволяют измельчать траву, а также ветки, чей диаметр не превышает 4 см.

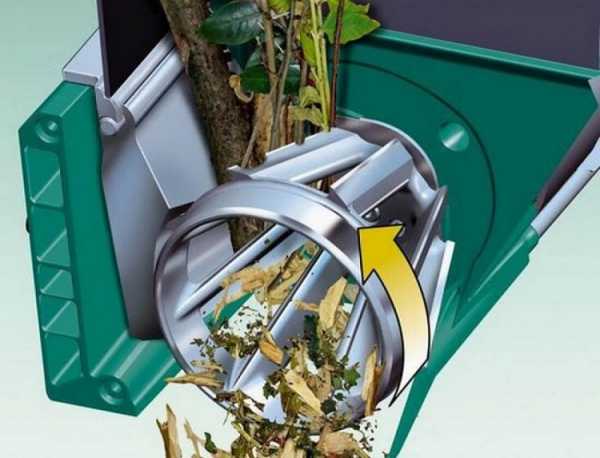

3. Цилиндрический узел, оборудованный множеством ножей. Такие модели еще называют «многоножевая фреза». Сегодня её использует только компания Bosch. Такой измельчитель представляет собой универсальный агрегат, способный обрабатывать практически любые типы травы, а также небольших веток. Недостатком может считаться наматывание на него лиан, когда ножи затупляются.
4. Режущий вал. Его эффективность для измельчения травы крайне низкая, поэтому его в основном применяют для обработки веток, чей размер менее 8 см.

Выбор подходящего варианта режущего агрегата определяется теми задачами, для которых приобретается либо собирается устройство. Важно понимать все положительные и отрицательные стороны, которые есть у каждого из типа ножей.

Работа измельчителя травы

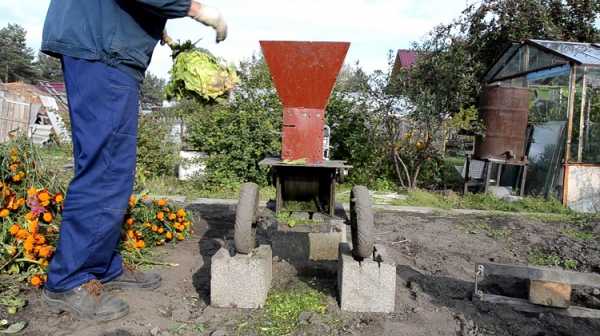

Самодельный измельчитель

Создание подобного изделия проводится поэтапно в несколько шагов:

1. Сначала определяется тип агрегата и формируется чертеж.
2. Дальше происходит подбор всех деталей, а также подготовка инструментов.
3. После этого происходит монтаж согласно чертежу всего агрегата с последующим его испытанием.

Важно четко предусмотреть размеры всех узлов и агрегатов в подобной конструкции. В противном случае будущее устройство невозможно будет собрать или потребуется дополнительно подгонять различные детали.

Инструменты

Для проведения сборочно-монтажных работ потребуется:

1. Ножовка, а также дисковый нож.
2. Удлинитель, не менее 5 метров в длину.
3. Уголки из металла, а также иные крепежные элементы.
4. Слесарный набор.
5. Дрель, а также болгарка.

При наличии опыта работы со сварочным аппаратом, стоит подготовить и его.

Детали

Чтобы самостоятельно собрать подобный агрегат требуется подготовить:

1. Силовую установку.
2. Ножи либо диски.
3. Болтики, а также гайки в качестве крепежных элементов.
4. Вал.
5. Контейнер.
6. Раму, выполняющую защитную роль.

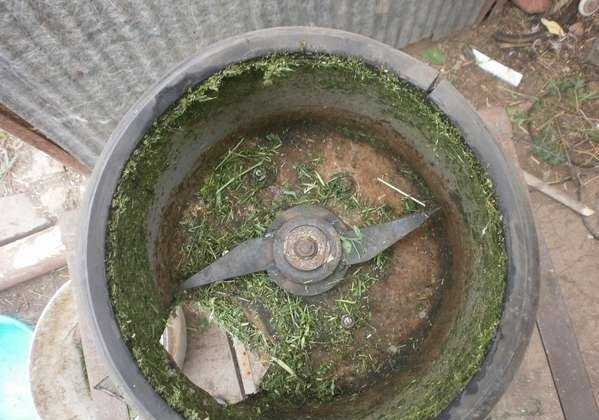

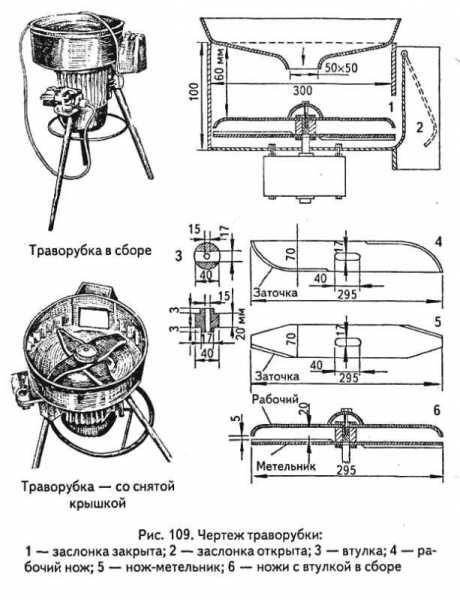

Из стиральной машины

Для создания такого агрегата первоначально требуется подготовить чертежи. Траворезка своими руками из стиральной машины собирается частично еще и из деталей от пылесоса. Но из него требуется взять только корпус, если он металлический. Дополнительно для конструирования самодельного агрегата потребуется:

1. Силовая установка от стиралки.
2. Ножи, взятые из газонокосилки.
3. Емкость, куда будет собираться измельченная трава.
4. Стальные уголки, применяющиеся с целью монтажа рамы.
5. Элементы крепления: болты и шурупы.

Чтобы самодельное измельчительное устройство было полностью безопасным для эксплуатации, важно должным образом подойти к созданию прочного корпуса, качественному креплению ножей, а также приданию устойчивости всей конструкции. Поэтапный процесс монтажа агрегата происходит следующим образом:

1. Сначала стоит подготовить основную рабочую емкость, которая должна быть металлической. В данном случае – это корпус от пылесоса, где в дне делается отверстие для крепления силовой установки. Дополнительно стоит сделать окно, через которое будет выходить переработанная трава.
2. Мотор от стиралки требуется прочно смонтировать на вал, куда в дальнейшем будут крепиться ножи. Некоторые умельцы самостоятельно его изготавливают, используя для этого стальной лист.
3. Сверху крепится емкость, посредством которой будет подаваться трава.
4. Рамка, формирующаяся из металлических уголков. Стоит внимательно подходить к созданию устойчивой и крепкой конструкции.

Чтобы все этапы были выполнены корректно, а также не упущены различные небольшие детали, требуется всегда иметь перед собой рабочие чертежи. Мощность готового устройства позволит осуществлять измельчение крупных объемов травы. К тому же его можно применять еще и для обработки сена.

Из болгарки

Еще один вариант предполагает создание траворезки из болгарки своими руками. С этой целью потребуется предварительно подготовить:

1. Болгарку.
2. Емкость из металла, куда будет подаваться материал.
3. Ножи, взятые из газонокосилки.
4. Стальные уголки, необходимые для монтажа платформы.

Процесс создания подобного агрегата выглядит следующим образом:

1. Сначала происходит сварка рамы, для чего используются уголки. Важно на этом этапе заложить вес всех основных элементов. Насколько качественно будет сделан каркас, во многом определяет безопасность применения измельчителя.
2. Дальше производится монтаж болгарки к раме таким образом, чтобы вал располагался сверху.
3. Теперь поверх вала устанавливается емкость, где будет осуществляться само дробление.
4. С целью удержания травы в баке, в нем монтируют металлические рамки.
5. Дальше происходит подключение ножей к валу.
6. Чтобы в дальнейшем удобнее было вынимать измельченную массу, в конструкции создают металлический рукав, посредством которого трава будет продвигаться в емкость для сбора.

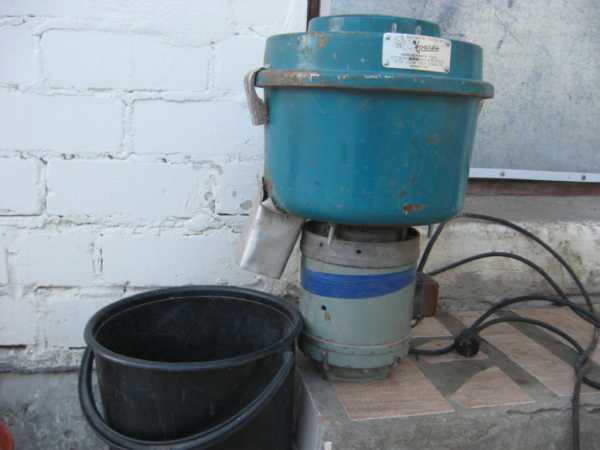

Из пылесоса

С целью создания подобного измельчителя, рекомендуется брать пылесосы, произведенные еще в период СССР. Это обусловлено наличием в них удобного отверстия, через которое будет осуществляться загрузка травы. Такой агрегат отличается наличием еще и второго отверстия. Посредством его измельчённая масса будет выходить из рабочей емкости в накопитель.

Чтобы сконструировать подобный агрегат требуется:

1. Силовая установка, мощностью больше 180 Вт.
2. Корпус советского пылесоса.
3. Металлические ножки.
4. Емкость, в которой будет скапливаться измельченное сырье.
5. Болты и гайки для крепежей.

Процесс измельчения

Заранее требуется вырезать, а также хорошо заточить режущие элементы. Важно сделать в них разъем для втулки, которую также требуется её подготовить. Этот элемент будет использоваться для монтажа ножей, а также подключения силовой установки к корпусу агрегата. Теперь к основе болтами крепится мотор. Рекомендуется вокруг установить специальный защитный кожух, который позволит предотвратить разбрасывание травы в процессе измельчения.

Дальше проводится сварка платформы, которая должна выглядеть пирамидой, имеющие узкое основание, а также более широкую верхнюю часть. Это обеспечит устойчивость агрегата в процессе функционирования. После этого остается сделать отверстия, куда будут вставляться болты, применяемые для крепления двигателя.

Все перечисленные элементы есть практически в каждом хозяйстве. Трудности возникают только со втулками.

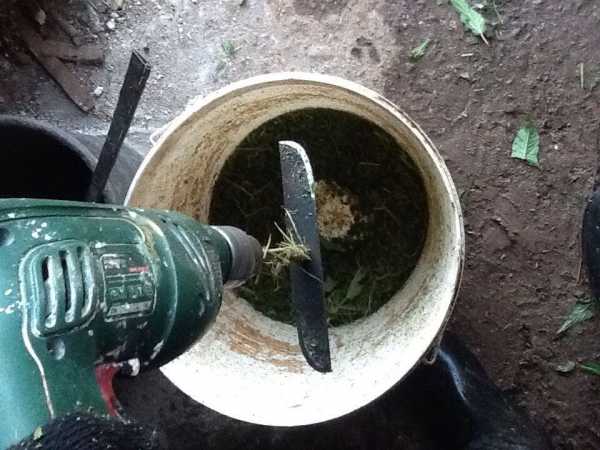

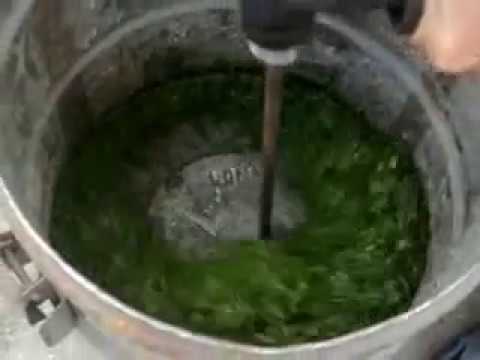

Из дрели

Очень простой агрегат для измельчения незначительных объемов травы. Для сборки агрегата потребуется:

1. Дрель, обладающая мощностью 1 кВт.
2. Металлические ножи.
3. Элементы крепления (болты, а также гайки).
4. Рабочая емкость.

Прежде всего, проводится заточка ножей, которые должны быть в форме ромба. При этом острая сторона должна быть направлена вниз, чтобы предотвратить наматывание на него травы. После этого дрель крепится в емкости таким образом, чтобы максимально закрывать входное отверстие. Дальше для начала работы нужно просто подключить её к сети.

Меры безопасности

Рекомендуется придерживаться элементарных правил безопасности, для исключения травм. Так, требуется:

1. Не подпускать к включенному агрегату детей.
2. Использования маску, а также защитные очки, чтобы предотвратить повреждение лица вылетающим из дробилки элементами.
3. Не допускать повреждение кабели либо иных элементов электроцепи.

Самодельное создание подобного устройства позволит сэкономить значительные средства фермеру. К тому же можно посмотреть видео, как сделать измельчитель травы своими руками, для наглядности всего процесса.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

Как сделать траворезку (измельчитель травы) своими руками

Садовая техника

Траворезка на дачном участке требуется для того, чтобы утилизировать вросшую траву, которая используется как удобрение или идет на корм скоту. В зависимости от объема работ применяются разные конструкции.

Покупные изделия стоят дорого. Намного дешевле изготовить траворезку своими руками. Для этого вход идут аппараты: болгарка, пылесос или стиральная машина. В домашнем хозяйстве всегда найдутся такие неработающие устройства.

1

Устройство прибора

Измельчитель является универсальным приспособлением. Им измельчается не только трава, но и ветки, корнеплоды или овощи. Принципиальная схема садовой траворезки состоит из узлов:

• металлической рамы;
• двигателя;
• вала с ножами;
• короба для приема нарезанной травы;
• шкива;
• ремня;
• кабеля;
• защитного кожуха.

Устанавливаемый двигатель бывает 2 вариантов:

1. 1. Электрический. К преимуществу относится бесшумность работы и легкость включения. Из-за небольшого веса обладает хорошей маневренностью. Недостатком является зависимость от длины кабеля. Не всегда его мощности хватает для резки толстых стеблей.
2. 2. Бензиновый. Аппарат с таким двигателем способен перемалывать даже ветки деревьев. Он не зависит от источника питания. Однако при работе издает много шума и имеет большой вес.

2

Нюансы при изготовлении

При изготовлении самодельных измельчителей учитываются некоторые моменты:

• если планируется использование аппарата только для нарезки, то ножи затачиваются с 1 стороны;
• когда устройство применяется еще как дробилка, то заточка ножей ведется двухсторонняя;
• для измельчения травы используются ножи ромбовидного типа.

Легкость устройства обеспечивается сходством с работой кухонного комбайна. Режущие ножи располагаются в контейнере, где и проводится вся работа.

3

Самодельные конструкции

Прежде чем начать изготовление самодельного аппарата, требуется подготовить чертеж. Затем заготавливаются необходимые инструменты и материалы. Начинается процесс сборки.

3.1

Из дрели

Для создания траворезки применяется дрель, которая перестала использоваться по назначению. Также подготавливаются ведро и комплект ножей.

В днище ведра сверлится отверстие и вставляется ось, на которое насаживается нож. Уделяется внимание режущему инструменту. Его заточка ведется односторонняя, чтобы и при небольших оборотах трава превращалась в кашу. Дрель располагается снизу.

В качестве второго варианта нож насаживается на сверло, а в ведро загружается трава. Дрель опускается в емкость, включается и размалывает сырье. Готовый продукт имеет универсальное применение. Мощность электродвигателя составляет в 850 кВт. Изготавливается такой прибор в течение 15 минут.

3.2

Конструкция из пылесоса

В качестве варианта используется пылесос Тайфун. Однако применимы и другие советские конструкции. Корпус пылесоса применяется как емкость для измельчения травы. Исходный материал подается сверху через загрузочную камеру.

Конечная продукция выходит сбоку. Для этого заранее подставляется ведро. Мощность мотора составляет 180 кВт. Он выбирается от любого аппарата. Для изготовления ножей используется ножовочное полотно. Характеристики такого материала хорошо подходят для режущего инструмента. Чтобы их установить, потребуется выточить втулку. Ее высота должна быть 4 мм.

При использовании других марок пылесосов необходимо, чтобы корпусы были нужного размера.

3.3

Из болгарки

Чтобы изготовить своими руками траворезку из болгарки, потребуются материалы и инструменты:

• ­ двигатель;
• ­ вал;
• ­ сетка;
• ­ емкость;
• ­ ножи;
• ­ рама;
• ­ шкив;
• ­ отвертка;
• ­ молоток.

Порядок работы следующий:

1. 1. На металлической раме закрепляется двигатель с валом. В качестве мотора используется агрегат от болгарки.
2. 2. С двигателя крутящий момент передается на вал.
3. 3. Ножи используются от блендера и устанавливаются на валу.
4. 4. Измельчение происходит в коробе, который ставится на раму. В нем же располагаются ножи.
5. 5. Рядом, на раме, крепится короб для готовой продукции. На дно у него укладывается сетка для просеивания мусора.

3.4

Агрегат из стиральной машины

Для изготовления такого агрегата потребуется корпус, двигатель от стиральной машины и дополнительно еще один мотор.

Порядок сборки следующий:

1. 1. Предварительно изготавливается 2 ножа, которые по диаметру не должны превышать внутреннее пространство барабана.
2. 2. Родной двигатель стиральной машины остается на месте, а второй монтируется под крышкой.
3. 3. На каждом из моторов устанавливаются ножи. Подключение ведется так, чтобы они вращались в противоположные стороны.
4. 4. Закладка травы идет через верх. Для этого в крышке формируется вход с воронкой.
5. 5. Сбоку снимается сливной шланг и увеличивается боковое отверстие. Через него будет высыпаться в отдельно поставленную емкость измельченная трава.

В качестве второго варианта используется только корпус машины. Снизу ставится емкость для травы, а внутри устанавливается двигатель с валом и ножами. При работе ножи измельчают траву, и она высыпается через отверстие в рядом стоящую тару.

Измельчитель травы на садовом участке является незаменимой вещью. В целях экономии изготавливается он своими руками. Для этого можно использовать различные подручные средства. Чтобы проделать такую работу, нужно обладать необходимыми навыками работы со слесарным инструментом и умением составлять чертежи.

vusadebke.com

Измельчитель травы своими руками: схемы: фото, видео

Измельчитель травы в помощь садоводу. Красивый и плодоносящий сад, в котором всегда приятно отдохнуть и насладиться его великолепием – это результат кропотливой работы хозяина. Все мы знаем, чтобы иметь хороший результат – зеленую растительность, сочные фрукты и овощи — нужно вносить удобрения в почву, обеспечивая её всеми необходимыми органическими веществами.

Измельчитель травы

Идеальным питанием для почвы является компост. Компостирование – это внесение в почву разложившихся органических соединений, полученных в результате гниения материалов: листьев, стеблей, ботвы, черенков, различных растительных и животных отходов.

Имея свой сад, такой садовый компост под силу приготовить каждому садоводу. Если раньше материал для компоста готовили вручную, то сейчас в продаже имеются различные по функциям измельчители. Садовый измельчитель позволит экономить время на обработку травы, сократит период разложения растительности, обеспечивая дополнительное место в компостной бочке. Поскольку цены на такие приборы довольно высокие, и не каждый может себе позволить это оборудование, можно сделать садовый измельчитель травы своими руками.

Необходимые детали для его изготовления:

• мотор;
• ножи или диски;
• вал;
• болтики, гайки;
• контейнер;
• защитная рама;
• вспомогательные материалы: отвертка, болгарка, молоток.

Такой аппарат работает приближено к действию кухонного комбайна. Напряжение с мотора идет на вал с ножами, которые перемалывают поступающие ветки или траву, а затем обработанный материал выходит через специальное отверстие в коробе и поступает на компост, корм для животных и птиц.



Самодельный измельчитель

Этот агрегат можно легко сделать при помощи подручных материалов, которые имеет каждый хозяин в своем доме, а недостающие детали приобрести на рынке. В сети вы сможете найти видео с пошаговой сборкой измельчителей. Главное, определиться с видом устройства, нарисовать чертежи и приготовить нужные детали для сборки.

Виды измельчителей

Рассмотрим, какие бывают разновидности измельчителей травы:

Бензиновые

Приборы с бензиновым двигателем имеют более высокую мощность, позволяют измельчать не только траву, но и более крупные ветки в любой точке сада независимо от наличия электросети. Подходят для больших площадей и растительности большого диаметра.

Электрические

Работают только от сети, менее мощные. Отличаются легкостью в применении за счет компактности и меньшего веса. Отличный вариант для садоводов. Для измельчения травы и небольших по диаметру веток, подойдет садовый агрегат мощностью не более 1,5 кВт. Однако такие устройства не выдерживают длительных непрерывных нагрузок. Для более продолжительного объема работы лучше выбирать двигатели мощностью до 4 кВт. Этот садовый агрегат очень удобный.

Самодельный измельчитель травы можно сделать при помощи:

Подходит для измельчения травы небольших объемов (в основном для кормления птиц и скотины).

Нужные материалы:

• Дрель мощностью до 1 кВт;
• ножи;
• болты и гайки;
• контейнер для травы (ведро).

Сборка достаточно простая, единственная задача – заточка ножей. Они должны иметь форму ромба с односторонней заточкой, направленной вниз. Такая форма позволит защитить нож от скапливания и наматывания на его поверхности травы. После сборки нужно поместить траву в ведро, подключить прибор к электросети и измельчить растительность.

Такой способ приближен к первому варианту. Отличается тем, что даёт возможность переработки намного больших объемов растительности.

Выбор материалов для изготовления измельчителя травы

Материалы для сборки:

• культиватор, который можно использовать в виде привода;
• стальной нож, вырезанный из полотна и остро заточенный;
• саморезы;
• пластмассовая емкость, где будет проходить измельчение;
• квадратная столешница и ножки.

Для сборки конструкции садового измельчителя нужно прикрепить привод к столу, предварительно сделав отверстие в столешнице. Затем, с помощью скоб и саморезов, подтянуть кожух машины к деревянному бруску. Для раструба сделать воронку из подручных материалов (например, рукав от водостока) и закрепить ее так, чтоб не мешала в установке культиватора. Сам брусок закрепить саморезами к столу. В конце нужно установить ограничители с помощью ножек, чтоб предотвратить скольжение столешницы.

• Советского пылесоса

Для такого варианта изготовления измельчителя подойдет корпус от пылесоса времен СССР, который имеет удобное отверстие для загрузки травы. Это устройство отличается от предыдущих наличием второго отверстия, через которое проходит измельченная трава.

Для сборки этой конструкции нужны:

• мощный двигатель около 180 Ватт;
• корпус пылесоса;
• ножи, болты и гайки;
• металлические ножки;
• ведро для приема продукта.

Сначала нужно приготовить втулку для крепления ножей и присоединения двигателя к корпусу. Ножи предварительно вырезать и хорошо заточить, сделав в них отверстие под втулку. При помощи болтов крепим двигатель к корпусу. Для выхода силоса, делаем отверстие в боку самого корпуса. Вокруг прорези привариваем защитный кожух, чтоб не разбрасывался продукт выхода.

Свариваем платформу под конструкцию. Платформа должна иметь форму усеченной пирамиды с широким основанием внизу и более узким кверху. Такая форма обеспечивает устойчивость агрегата во время работы. Сделав отверстия для болтов, крепим дно двигателя к платформе. Как видим, все детали легко найдутся в хозяйстве. Проблема может возникнуть лишь с втулкой, которую можно сделать на станке.

• Стиральной машины

Такое устройство действует по тому же принципу, но позволяет измельчать не только траву, но и ветки.

Измельчитель своими руками

Подручные материалы:

• двигатель и цилиндрический корпус от старой стиральной машины;
• ножи или устаревшее полотно ножовки;
• крепежи, гайки и болты;
• втулки;
• болгарка, отвертки;
• контейнер для отработанного материала;
• ножки от мебели.

В контейнере от стиральной машины — можно заменить на кастрюлю, ведро или бочки — сделайте отверстие и укройте его листом из тонкого металла. Такой проход лучше делать на дне контейнера, но если не получается, то оно должно быть сбоку и обязательно ниже лезвий. По примеру предыдущего варианта нужно изготовить втулку, к которой крепятся ножи, и зафиксировать ножи на дне контейнера.

Исходя из размеров вала двигателя, сделать отверстия под втулку и крепление мотора. При помощи установленных фиксаторов прикрепить двигатель машины к контейнеру. В качестве емкости для сбора измельченной травы, можно использовать как ведро, бочку, так и самодельный контейнер, изготовленный из металла и прикрепленный болтами.

Ознакомившись с приведенными вариантами, вы с легкостью сможете сделать садовый измельчитель в домашних условиях. При этом видео и чертежи, приведенные в сети, помогут вам в точной сборке конкретных агрегатов. Зависимо от того какие подручные средства вы имеете, объема работы, можете выбрать более подходящий вам способ изготовления. Основные инструменты, которые нужны для сборки садового измельчителя – болгарка, шуруповерт и сварочный аппарат.

Не забывайте соблюдать технику безопасности при работе с электрическими видами агрегатов. Острые ножи и диски несут серьезную опасность для вашей жизни и здоровья, а также людей, находящихся в окружении. Особенно будьте осторожно с инструментом, если в доме есть дети. Из всего вышесказанного можно сделать вывод, что измельчитель травы можно изготовить своими руками или приобрести готовый вариант.

Читайте так же: Пылесос для бассейна





Автор: С. Диана

thewalls.ru

особенности изготовления и принцип работы

Каждый приусадебный участок нуждается в регулярной стрижке травы и уборке веток. Использовать по максимуму и с грамотностью все полученные ресурсы со своего участка — это основная задача, садоводов и огородников. Самодельный измельчитель травы поможет переработать ветки и скошенную траву до такой степени, что ее можно использовать в качестве утеплителя или компоста.

Принцип работы и устройство траворезки

Если сравнивать измельчители травы с другой сельскохозяйственной техникой, то они пользуются немалой популярностью среди огородников. Большой ассортимент продукции дает возможность как профессионалам, так и любителям приобрести технику по своим запросам и финансовым возможностям. В ассортимент входят компактные бытовые аппараты и профессиональная техника, предназначенная для обработки сырья в больших количествах. Простая траворезка включает в себя:

• Рабочий вал с ножами для резки.
• Емкость для сырья.
• Защитную оболочку.
• Электрический или бензиновый мотор, кабель и шкив с ремнем.
• Стальную раму.

Устройство работает по простому принципу: сырье укладывают в емкость с ножами, где оно перемалывается в измельченную массу. Действие аппарата сходно с работающим кухонным комбайном. Объем сырья становится меньше, что позволяет добавить ее в кормосмесь или использовать для мульчи. При небольших объемах, сырье загружают в емкость вручную.

Измельчитель травы из стиральной машины

Придерживаясь конструктивных особенностей, можно изготовить траворезку из стиральной машины своими руками. Для сборки понадобzтся:

• Бак и двигатель на 180 Ватт. Такой двигатель есть в стиральной машине. Чтобы устройство могло переработать не только траву, но и крупные ветки нужен мощный двигатель. Чем его мощность больше, тем лучше.
• Дисковый нож.
• Электропровод с вилкой.
• Кнопка запуска.
• Емкость для сырья.
• Стальной уголок.
• Соединительные элементы: болты, втулки и шайбы.

Бензиновый двигатель обладает более высокой мощностью, чем двигатель от стиральной машины. Установив его в устройство, получите аппарат «три в одном», который вместе с травой и соломой сможет перерабатывать ветки толщиной свыше 5 мм.

Сбор аппарата

Вначале собираем верхний контейнер для переработки сырья. Для этого:

1. Берем и обрезаем по высоте корпус от стиральной машинки. Это создаст дополнительное удобство при эксплуатации оборудования.
2. В нижней части корпуса на одном уровне с ножками или чуть выше, проделываем отверстие (20×7 см) прямоугольной формы.
3. Чтобы трава не разлеталась в разные стороны, отверстие закрывают кожухом. Кожух делают из металлической пластины и фиксируют болтами.
4. Затем подготавливают подставку. Здесь понадобятся сварочный аппарат и металлический уголок. В зависимости от размера емкости, в которой будет находиться сырье, рассчитывают высоту подставки. Опору высокого размера изготавливают под ведро, для таза подойдет низкая подставка.
5. На валу двигателя проделывают два отверстия диаметром 7 мм. Заказывают у токаря или изготавливают на токарном станке втулку длиной около 50 мм, которую одевают на вал двигателя. Готовую деталь закрепляют шпильками с нижней стороны бака.
6. Вырезанные и заточенные ножи надевают на вал так, чтобы они не касались стенок емкости. Ножи надежно фиксируют водопроводными гайками (32 мм).
7. Сварочным аппаратом приваривают емкость с двигателем к подставке.
8. Тестером определяют пусковую и рабочую обмотку двигателя. Меньшее сопротивление показывает, что это рабочая обмотка. Правильно определив контакты, двигатель подключают к электрокабелю.
9. Подключение делается следующим образом: с одной стороны, пусковую обмотку соединяют с проводком пусковой кнопки, а с другой — подключают к рабочей обмотке и кабелю. Вторую сторону рабочей обмотки подключают к пусковой кнопке и кабелю.

После подключения подставку под устройство дополнительно обшивают стальным листом. Самодельный измельчитель травы своими руками из стиральной машины готов к работе.

Другие варианты изготовления

Для небольшого объема работ подойдет ручной инструмент — сечка. Основная часть инструмента похожа на треугольник. Для ее изготовления используют легированную сталь Насколько удобной и точной будет работа, зависит от остроты лезвия. Поэтому перед началом работ нижнюю кромку затачивают. Рубить траву станет намного легче, если инструмент дополнить длинной ручкой, которая не позволит постоянно наклоняться. Тонкий слой травы и веток укладывают на мягкую поверхность и рубят. Чтобы заточка не затупилась, нельзя проводить рубку на твердых поверхностях.

Траворезка из дрели

Конструкция из простой двухрежимной электрической дрели предназначена для небольшого объема работ. Но, несмотря на это из дрели получится хороший измельчитель травы. Конструкция состоит из табуретки, емкости для сырья, ножей, вала и подшипника с корпусом. Сборка:

• В табуретке проделывают отверстие размером 12 мм.
• Под отверстием, изнутри табурета закрепляют корпус с подшипником.
• В центре ведра проделывают аналогичное отверстие. Ведро устанавливают на табурет и фиксируют саморезами.
• Из быстрорежущей стали Р18 подготавливают нож. Нож ромбовидной формы лучше справляется со свежей травой. Его режущую кромку затачивают под углом к краям. Если лезвие округлить, то трава не будет наматываться на нож. Она будет скользить по режущей части ножа прямо на острие.
• В подшипник устанавливают вал и закрепляют на нем нож.
• С нижней стороны табурета делают подсоединение дрели. Ее подключают к хвостовику вала посредством зажимного патрона. Устройство готово, проверяем его работу.

Траву укладывают в ведро и включают дрель. Когда трава измельчится, инструмент отключают и снимают. Дрель можно использовать по другому назначению.

Устройство из пылесоса «Тайфун»

Сделанная траворезка своими руками из пылесоса обладает более высокой производительностью и выглядит лучше. Принцип работы устройства такой же, как и у остальных измельчителей травы, только траву подают через верхнее отверстие. А перемолотый силос будет высыпаться через нижнее отверстие. Чтобы силос не разлетался во все стороны, нижнее отверстие закрывают защитным кожухом. В качестве приемника силоса используют ведро.

• Корпус от пылесоса «Тайфун» имеет подходящий размер отверстия, которое требуется для устройства. Заменить корпус можно отрезком трубы, старой кастрюлей или ведром.
• Из старой стиральной машинки достаем двигатель. Его мощность должна быть не менее 180 Ватт.
• Старые ножовки используют в качестве ножей. На токарном станке изготавливают втулку длиной 40 мм, на которую будут закрепляться ножи. На втулке высверливают два отверстия.
• Двигатель монтируют на корпус.
• Ножи, закрепленные на валу, устанавливают на двигатель.
• Для стойки берут профиль (15×15) прямоугольной формы.

Чтобы электродвигатель не повредился, стойки должны быть прочно закреплены.

Траворезка из болгарки

Любой мастер найдет в своем домашнем хозяйстве болгарку, из которой получится хорошее устройство для измельчения травы. На раму устанавливают деревянный или металлический короб и двигатель с валом. Напряжение на вал передается через двигатель пилы. Ножи от блендера монтируют на вал. Емкость для силоса располагают под коробом, в котором происходит резка травы.

Из подручных средств

Ненужные вещи, которые валяются в сарае, пригодятся для изготовления траворезки. Для сборки устройства понадобятся:

• Любая емкость круглой формы. Подойдет старая алюминиевая кастрюля.
• Любой электродвигатель с частотой вращения до 3 тыс. об/мин. Можно использовать насос «Агидель». Обязательное условие, он должен подключаться к сети 220 В.
• Чтобы запустить двигатель, нужна кнопка. Ее можно снять со стиральной машины.
• Электрический провод и вилка.
• Для ножей используют старые ножовки по дереву.

Все детали собирают в единую конструкцию по такому же принципу, как и остальные модели.

Правила эксплуатации

При работе с любым электрическим прибором следует соблюдать технику безопасности. Траворезка не исключение! Чтобы устройство не испортилось, нужно знать основные правила эксплуатации:

1. Механизм заклинит, если в устройство положить сырые ветки или траву.
2. Нельзя делать закладку сырья большим объемом. Все должно быть в меру.
3. Включенное устройство всегда должно быть под присмотром.
4. Механизм имеет колющие и режущие элементы, поэтому нельзя к устройству подпускать детей.
5. Чтобы устройство не намокло под дождем, его устанавливают под навесом.
6. Внутрь аппарата не должны попадать посторонние предметы, такие как стекло или металл.
7. Если что-то застряло внутри, аппарат отключают от сети и только потом достают застрявшую деталь.
8. Электрические провода должны быть изолированы.

Первый запуск аппарата делают очень осторожно, так как он является самым опасным.

sotka.guru

Измельчитель травы своими руками | Сад и огород

Как хорошо прогуляться по собственному саду, по его красивым дорожкам, полюбоваться ухоженными грядками и клумбами, а потом съесть румяное яблочко прямо с ветки. Но для того, чтобы всё это великолепие было, предстоит немало потрудиться. Чтобы почва была плодородной, необходимо вносить много органики. Мульчирование травой – отличный способ поддержать почву в хорошем состоянии. Её можно разложить на грядках сразу после скашивания или предварительно закомпостировать. Чтобы толстые стебли зелени активнее разлагались, их рекомендуют предварительно измельчить. Можно сделать измельчитель травы своими руками или просто купить его.

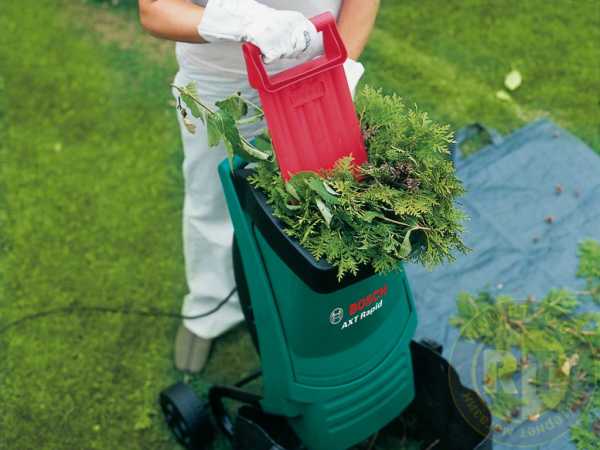

Выбор готовой техники во многом зависит от того, какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не только для удобрения почвы. Пригодится она и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в корм домашнего скота и птицы. С небольшим объёмом работ можно легко справиться при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и остро заточенной нижней кромкой.

Сечка – элементарный инструмент для измельчения травы. Если объём работ невелик, то бензиновую или электрическую траворезку можно не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе.
Для работы сечку насаживают на длинный черенок. Он позволяет не нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить на земле слоем в 10-15 см. Поверхность не должна быть твердой, а слой травы – не слишком большим. Тогда сечка не затупится и не будет пружинить. При ударах сечки сверху вниз трава разрубается на мелкие части.

Если же объём обрабатываемой зелени достаточно велик, нужен солидный агрегат, выбрать который поможет это видео.

Способы самостоятельного изготовления агрегата

Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!

Измельчитель травы из дрели

Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, размещенном ниже.

Итак, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, роль которого играет простое ведро, находится остро заточенный нож. При вращении его по кругу с высокой скоростью происходит рассечение травы. Для изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Нож изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Если она сделана правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и свободным от зелени.

Затачивают нож односторонней заточкой. Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям. В крайнем случае, можно скруглить лезвие к острию. Тогда трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа прямо к краям. Разрезается она легко и никогда не наматывается на нож.

Измельчитель травы из пылесоса

Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата. Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.

Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее. Измельченная трава собирается в ведро, которое нужно предусмотрительно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек для агрегата, следует учитывать, что ведро обычных параметров должно беспрепятственно проходить для размещения его в нужном месте. Так причем же здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» идеально подойдет для элементарного садового измельчителя травы: он имеет верхнее отверстие наиболее подходящего размера. Ещё раз повторюсь: это идеальный вариант. Но не единственный!

Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.

Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей. Двигатель со снятым шкивом крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. При изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Не забудьте и про отверстие для вала двигателя. Чтобы была надежная фиксация на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 для стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для увеличения надежности фиксации втулки стопорными болтами.

На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, чтобы образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Чтобы сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное отверстие со стороной в 26 мм. Ширина каждой детали зависит от степени жесткости исходного металла. Понятно, что помещаться ножи должны поближе ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают выше ножей.

Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.

Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.

Траворезка из того, что было под руками

Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное. Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу.

Для элементарной траворезки понадобятся:

• насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
• старая кастрюля из алюминия;
• отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
• для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
• вилка и электрошнур.

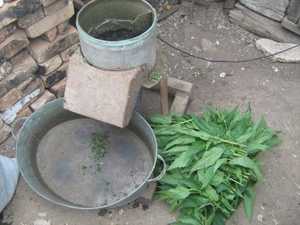

Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель.
Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться. Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования.

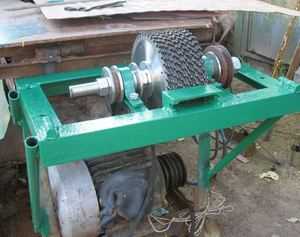

Самодельная соломорезка

Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

Немного предостережений о безопасности

Любой прибор, создание которого описано выше, снабжен острыми режущими деталями. Чтобы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте при выполнении работ элементарную технику безопасности.

Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые меры. Особенно внимательно следите за тем, чтобы траворезку не пытались включать дети. Лучше перестараться, чем недосмотреть.

Вконтакте

Facebook

Twitter

Pinterest

LiveJournal

Одноклассники

Мой мир

cvet-dom.ru

обзор 4-х вариантов самодельных траворезок

• Овощи
  • Виды и сорта овощей
  • Выращивание
  • Посадка и уход
• Ягоды
  • Кустарники
  • Ягодники
• Фрукты
• Цветы
  • Выращивание цветов
  • Комнатные цветы
  • Описание цветов
  • Уход за цветами
• Защита
  • Болезни растений
  • Вредители растений
  • Средства роста и защиты
  • Укрывные материалы
• Работы
  • Инвентарь
  • Календарь работ
• Cоветы
  • Почва
  • Удобрения
• Ландшафт
  • Газоны
  • Деревья и кустарники
  • Идеи дизайна
  • Цветники и клумбы
• Умный сад
  • Идеи
  • Лекарственные растения
• Разное
  • Расчет срока посева [калькулятор]
    • Когда сажать семена на рассаду

Поиск

• Карта сайта
• Контакты

• Овощи
  • ВсеВиды и сорта овощейВыращиваниеПосадка и уход Овощи

    Пятна на листьях помидоров [диагностика и рекомендации что делать]

    Овощи

    Лучшие сорта томатов с фото и описанием 60 сортов

    Овощи

    Лучшие сорта гигантских томатов [описание, особенности, фото и видео]

    Овощи

    Первые подкормки томатов [сроки и удобрения]

• Ягоды
  • ВсеКустарникиЯгодники Ягоды

    Малина Оранжевое чудо [описание сорта, особенности ухода]

    Ягоды

    Весенняя подкормка клубники этапы и уход

    Ягодники

    Уход за земляникой весной

    Ягоды

    Лучшие сорта клубники с описанием

• Фрукты
  • Фрукты

    Пищевая ценность и состав авокадо

    Фрукты

    Айва — состав и полезные свойства

    Фрукты

    Апельсин: пищевая ценность и состав

    Фрукты

    Абрикос сорта и полезные свойства

    Фрукты

    Банан состав и полезные свойства

• Цветы
  • ВсеВыращивание цветовКомнатные цветыОписание цветовУход за цветами Газоны

    Почвопокровные многолетники [сажаем вместо газонной травы]

    Цветы

    Время цветения многолетников [таблица цветения с сортировкой]

    Цветы

    Размножение петунии черенками [вегетативное размножение]

    Цветы

    Посев петунии на рассаду [способы посадки и инструкция по уходу]

• Защита
  • ВсеБолезни растенийВредители растенийСредства роста и защитыУкрывные материалы Болезни и вредители

    Бордосская жидкость [применение и приготовление в саду]

    Болезни и вредители

    Медведка на участке, как с ней бороться

    Болезни и вредители

    Борьба с муравьями — народные средства

    Укрывные материалы

    Пленка Светлица для теплиц — характеристики и сравнение

• Работы
  • ВсеИнвентарьКалендарь работ Работы в саду

    Как укрыть виноград на зиму правильно

    Работы в саду

    Капельный полив своими руками

    Работы в саду

    Насосная станция [схемы подключения и порядок установки]

    Работы в саду

    Бытовая насосная станция водоснабжения

• Cоветы

sadik-i-ogorod.ru

Измельчитель соломы своими руками, соломорезка и измельчитель травы

Загрузка…

Многим людям, у которых есть собственный сад, нужны определенные методы и устройства для поддержания красоты и плодородности их участка. Для лучшего разложения толстых стеблей зелени рекомендуется их измельчать. Можно купить измельчитель травы или сделать его своими руками. Выбор устройства зависит от объема сырья, над которым нужно поработать. При наименьшем объеме работ можно воспользоваться простой сечкой. Так обозначают пластину с формой треугольника, которая снабжается прочной и заточенной кромкой снизу. Сечка, сечкарня — прибор для измельчения травы. Если вы собираетесь выполнить маленький объем работ, можно не приобретать электрическую траворезку.

Первый способ создания траворезки своими руками

Основный прибор, который нам понадобится в создании самодельной дробилки, это дрель:

• процесс дробления похож на работу обычного комбайна: в специальном корпусе, которым считается простое ведро, в нем находится хороший нож;
• при прокрутке его по кругу с высоким ускорением происходит рассечение травы. Для изготовления этой дробилки своими руками используется двухрежимная дрель «Темп« с высокой мощностью. Нож создается из ножовочного полотна. Самое важное, это правильная заточка ножа. Если она изготовлена правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и острым. Заточить нож можно с помощью односторонней заточки;
• если вы хотите измельчать свежую траву, лучше взять нож с формой узкого ромба, тогда трава будет легко разрезаться и не наматываться на лезвие.

Второй способ создания: «Тайфун»

Принцип работы этой траворезки ничем не разнится от предыдущего. Просто выглядит он лучше и качество работы выше. В этом случае сырье проходит через верхнее отверстие, а готовый субстрат выходит через нижнее, которое находится в боковой части аппарата.

Чтобы избежать негативных последствий, стоит пользоваться защитным кожухом. Такая самодельная дробилка выглядит не идеально, но достанется вам бесплатно. Обычно измельченная трава складывается в ведро, которое подставляют под выходное отверстие. Корпус старого пылесоса «Тайфун» прекрасно подходит для садового измельчителя травы. У него есть верхнее отверстие с нужным размером. Запомните, это прекрасный вариант, но не единственный! Подходит любая емкость цилиндрической формы, будь то кастрюля, ведро или кусок трубы. Двигатель можно раздобыть из старой стиральной машинки.

Ножи можно сделать из старого ножовочного полотна, а в качестве стоек использовать профиль с прямоугольной формой. Втулку, на которую стоит крепить ножи, нужно выточить на токарном станке. Двигатель со снятыми деталями крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, нужно воспользоваться водопроводными гайками. При создании втулок вначале нарежьте резьбу под эти гайки.

Потом сделайте дыру для вала двигателя. Для лучшей фиксации на валу во втулке делают два отверстия 7 мм в диаметре с резьбой для стопорных болтов. На валу двигателя с другой стороны создают площадки для увеличения фиксации втулки специальными болтами. Следующее действие — снять грани и надеть ножи. Чтобы правильно сделать ножи, нужно сделать четыре заготовки из полотна с помощью болгарки. В центре каждой заготовки создаются квадратные отверстия со стороной в 26 мм.

Ширина любой детали зависит от исходного материала. Ножи должны помещаться поближе ко дну. Платформа должна быть надежной и устойчивой. Для этого основание стоит сделать больше, чем верхнею часть. Платформа удерживает измельчитель и защищает двигатель. Ее нужно прикрепить к контейнеру 3-болтами м6х45. Грани по бокам прикрываются листами из жести. В стойках стоит вырезать резьбу под болты м3, которыми листы закрепляются на платформе.

Также рекомендуем прочитать:

Третий вариант: с помощью подручных средств

После тщательного описания процесса создания предыдущего устройства вы можете с легкостью сделать что-то похожее и полезное. Для простой дробилки своими руками понадобится:

• насос или любой электродвигатель, способный сделать 3000 об в мин;
• кастрюля из алюминия;
• ножовка по дереву;
• кнопка от стиральной машинки для запуска;
• вилка и электрошнур.

Вот и все основные приспособления для создания измельчителя кормов своими руками. Последний вариант — соломорезка своими руками или сеноизмельчитель. Такой прибор делается быстро, но немножко по другой схеме. Процедура создания описывается в видео.

При создании этого устройства точно так же могут использоваться пылесосы и стиральные машинки. Соломерзка и сенорезка схожи во многом с обычным измельчителем травы. Только лезвия должны быть острее и жестче, чтобы справиться с соломой.

Заключение

Сенорезка своими руками или дробила для сена делается проще, чем измельчитель травы. Главное, набраться опыта, больше читать, и тогда у вас все получится! Опытным садоводам нужно помнить, что самодельные измельчители требуют тщательного ухода. Сено и солома очень трудно измельчаются, особенно если вы сделали некачественную соломорезку. Если вы не хотите мучиться, можете приобрести садовые принадлежности и дробилку для сена в магазине. Садовый измельчитель кормов тоже изготавливается из обычной стиральной машинки.

Внимание, только СЕГОДНЯ!

Загрузка…

landshaftnik.com
